Электрический ток

1.

2.

3.

4.

5.

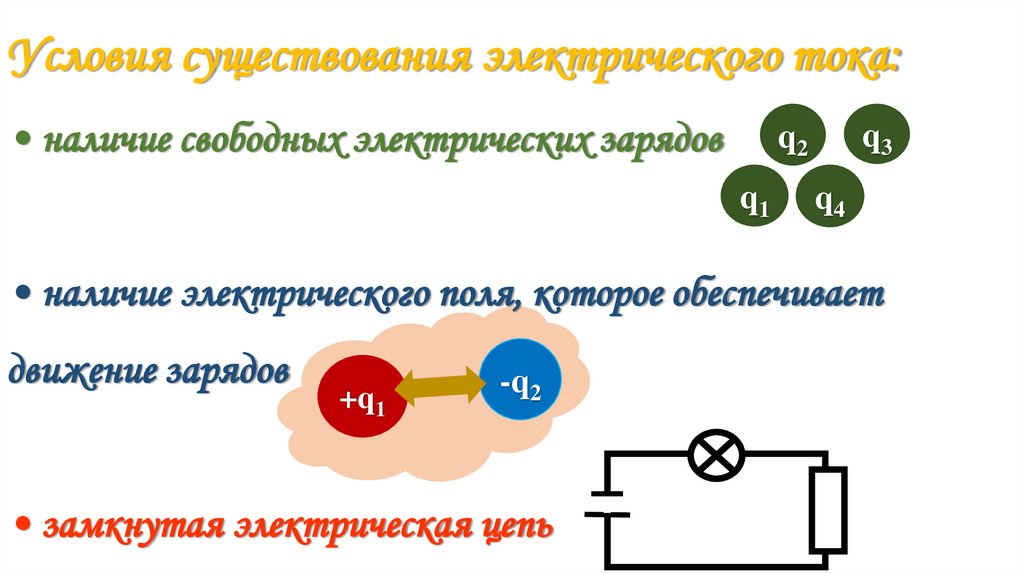

Условия существования электрического тока:
• наличие свободных электрических зарядов
q3
q2
q1
q4
• наличие электрического поля, которое обеспечивает
движение зарядов
+q1
-q2

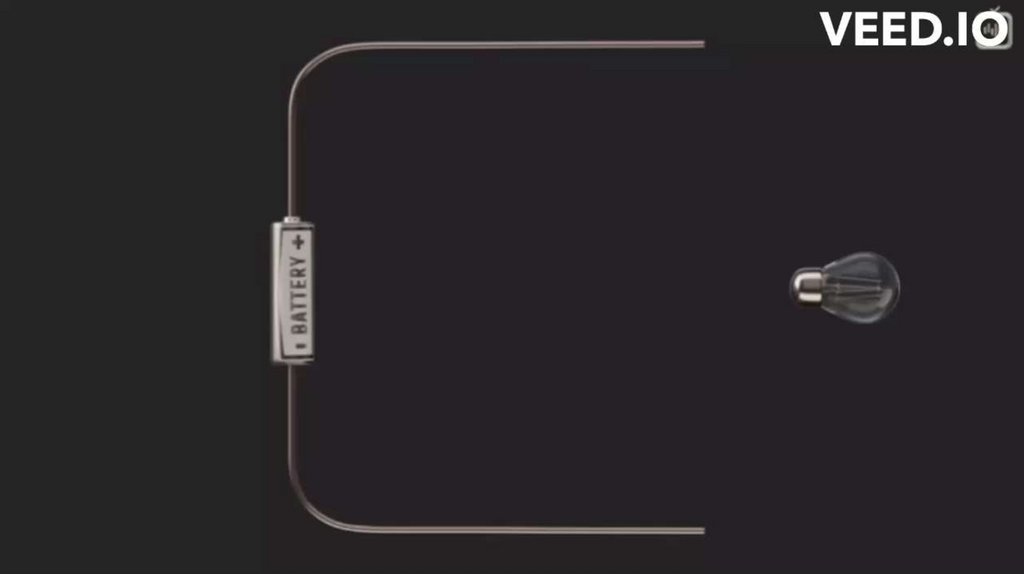

• замкнутая электрическая цепь

6.

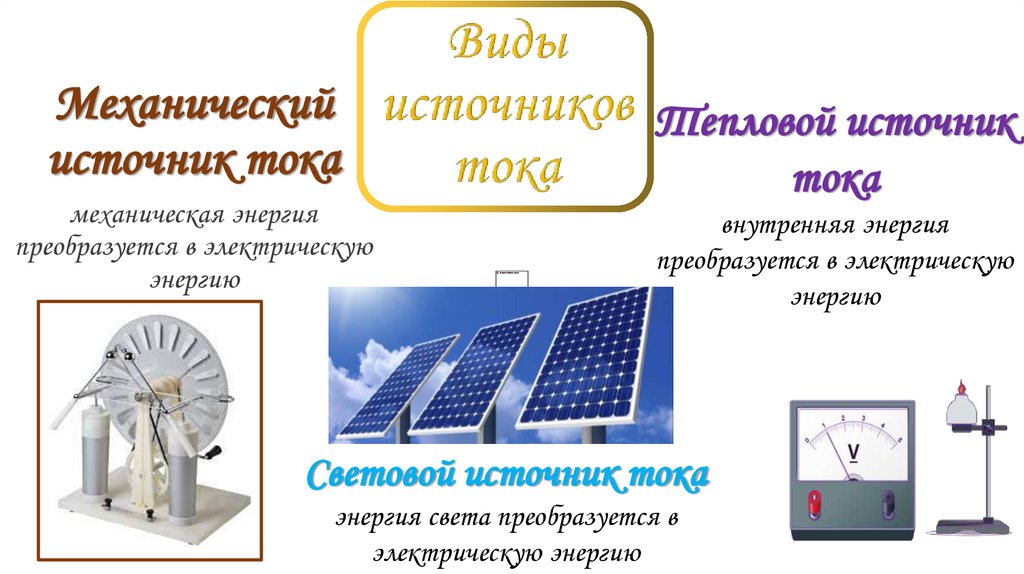

Механический
источник тока
механическая энергия
преобразуется в электрическую
энергию
Тепловой источник
тока
внутренняя энергия
преобразуется в электрическую
энергию
Световой источник тока
энергия света преобразуется в
электрическую энергию

7.

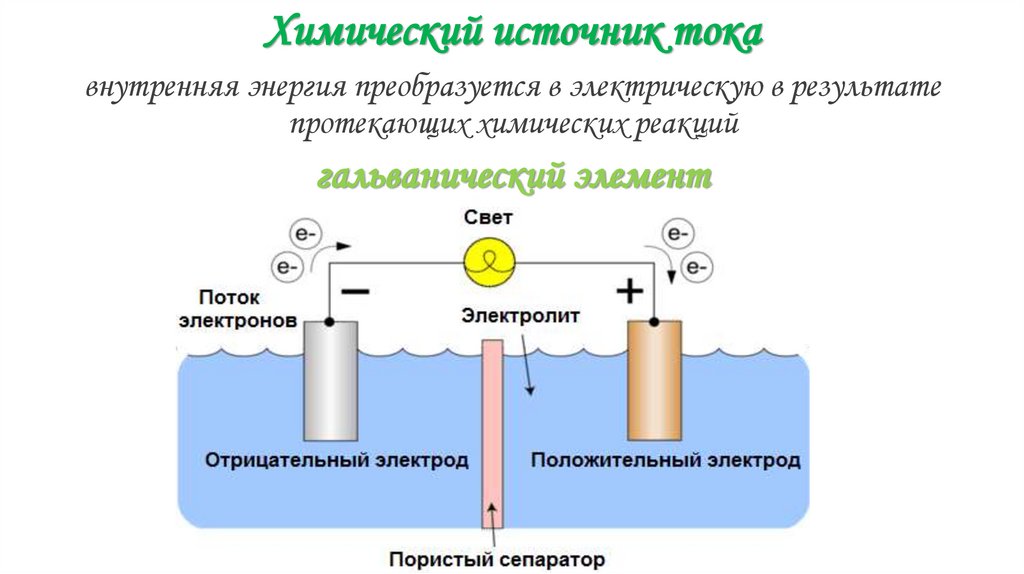

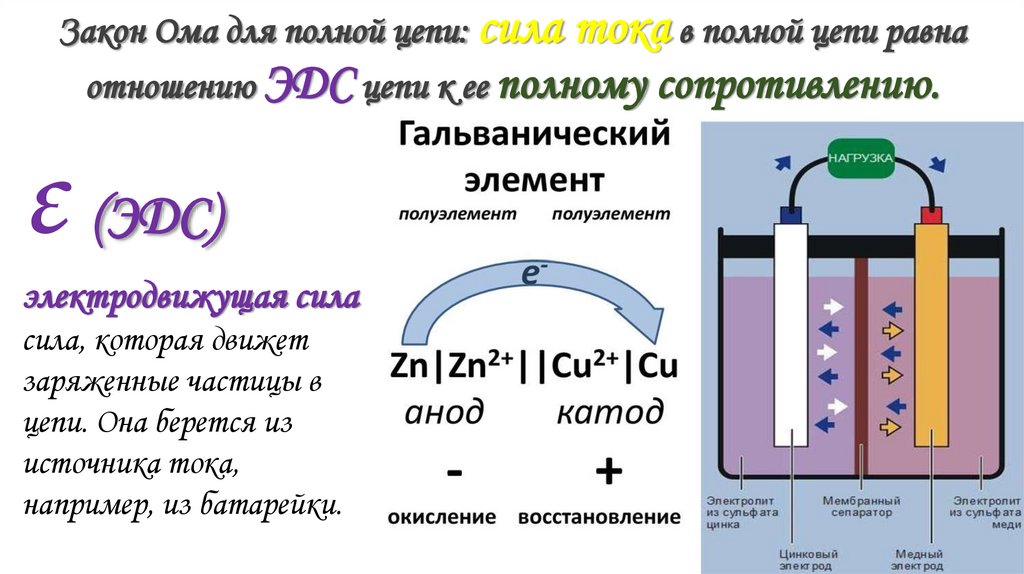

Химический источник тока
внутренняя энергия преобразуется в электрическую в результате
протекающих химических реакций
гальванический элемент

8.

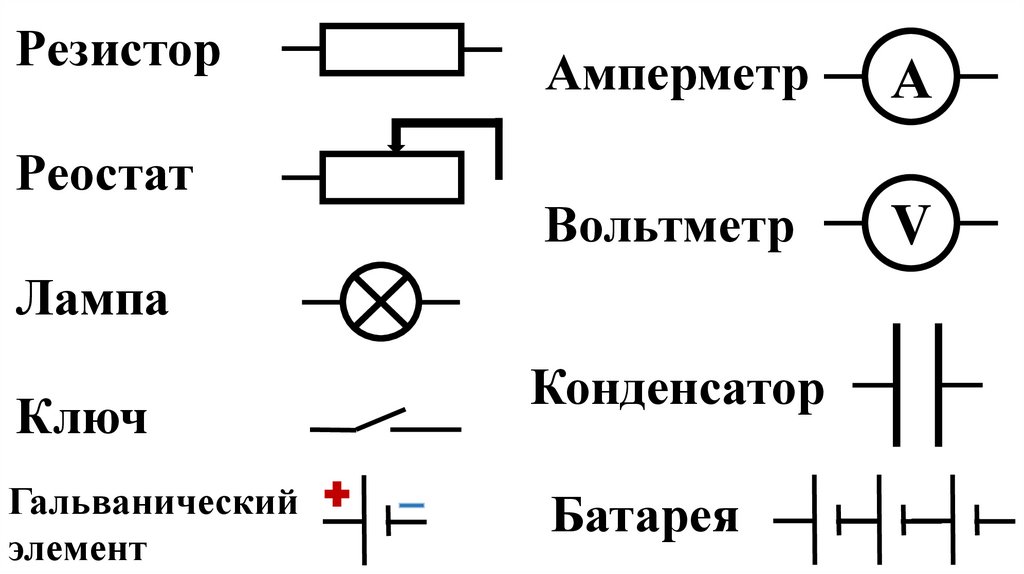

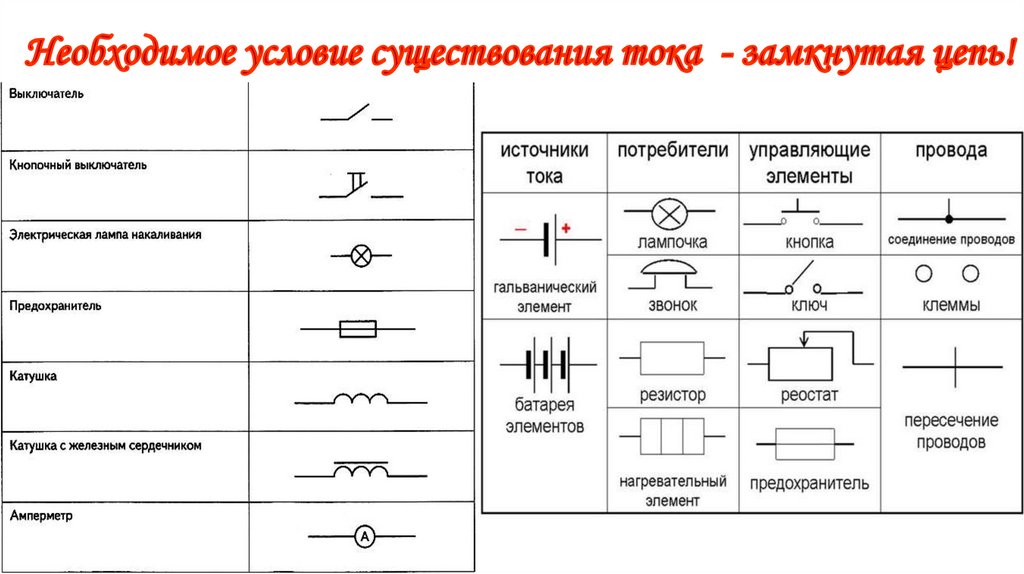

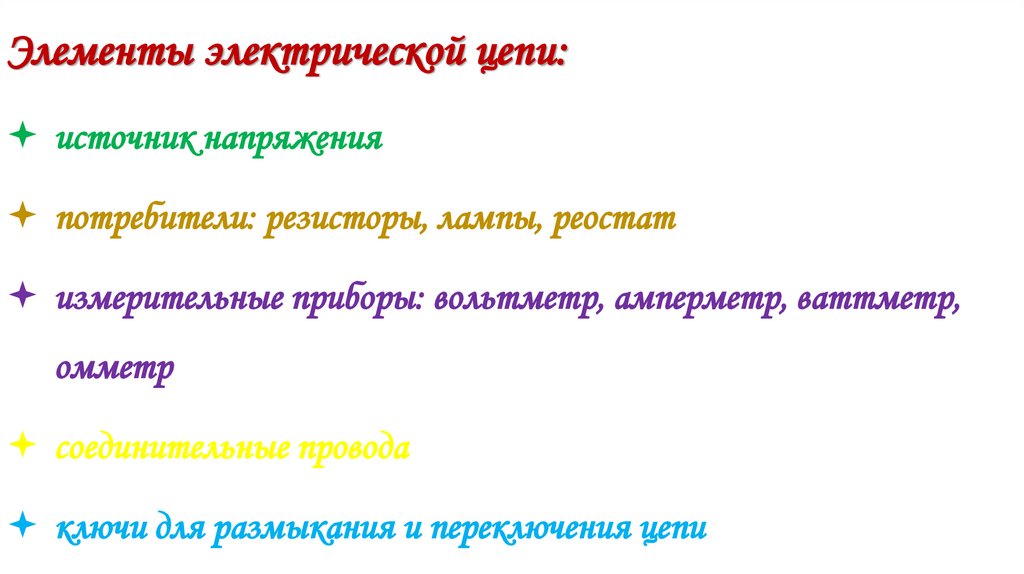

Элементы электрической цепи:
источник напряжения
потребители: резисторы, лампы, реостат
измерительные приборы: вольтметр, амперметр, ваттметр,
омметр
соединительные провода
ключи для размыкания и переключения цепи

9.

10.

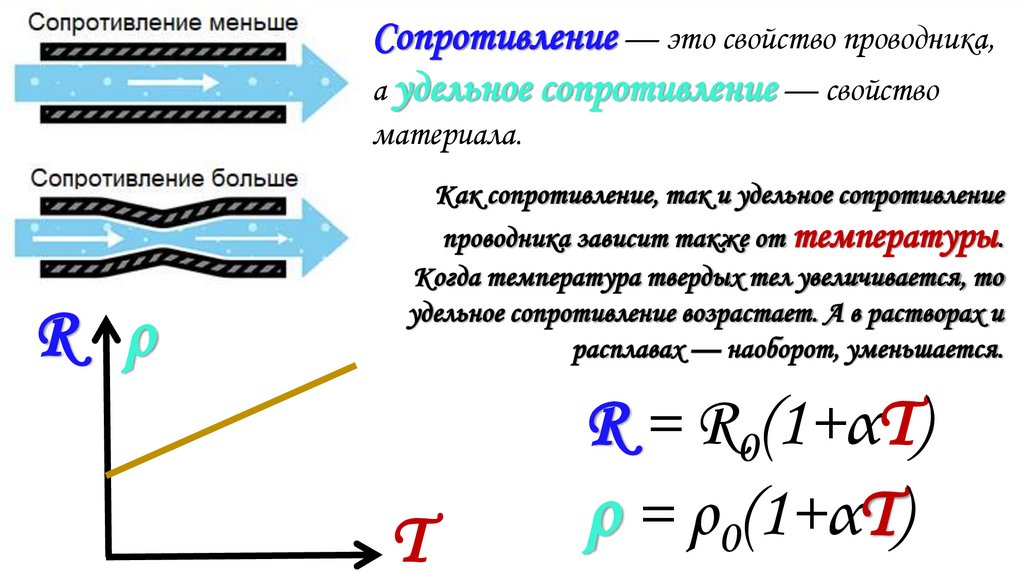

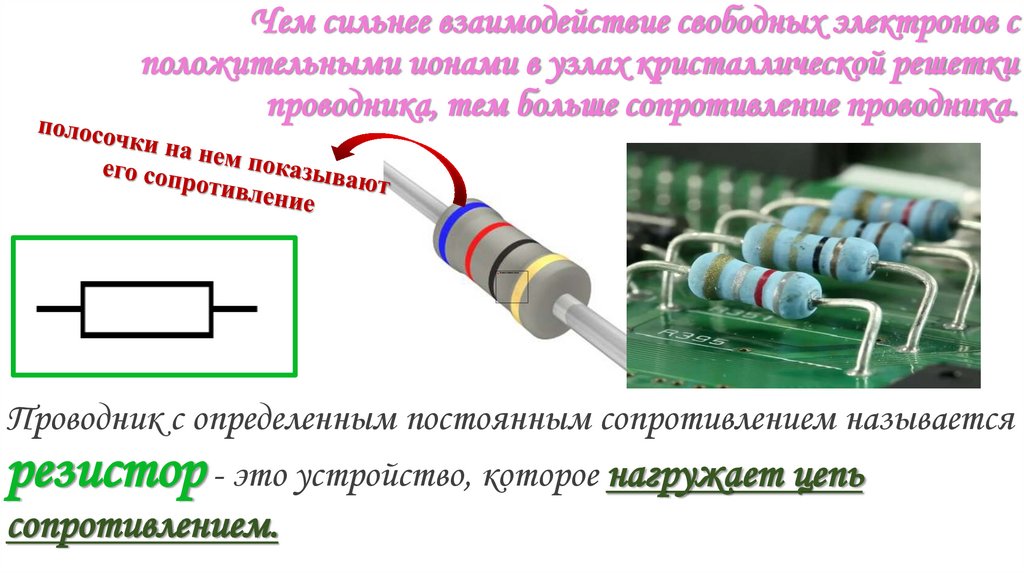

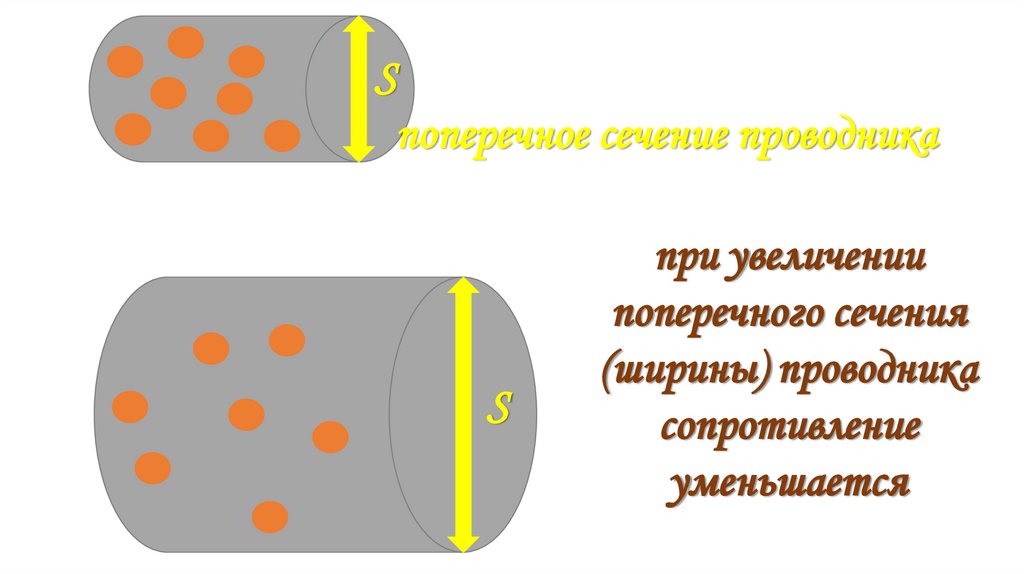

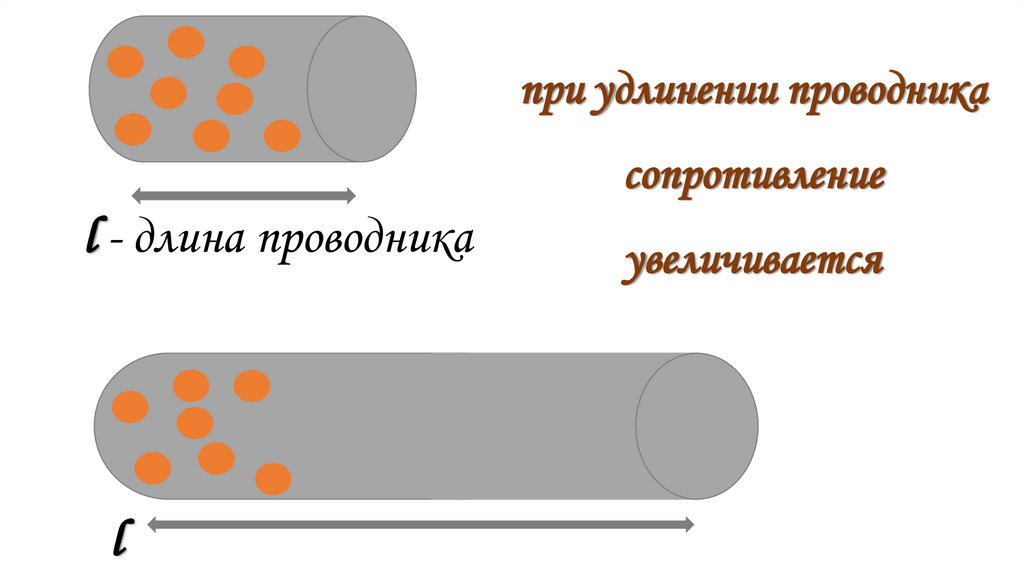

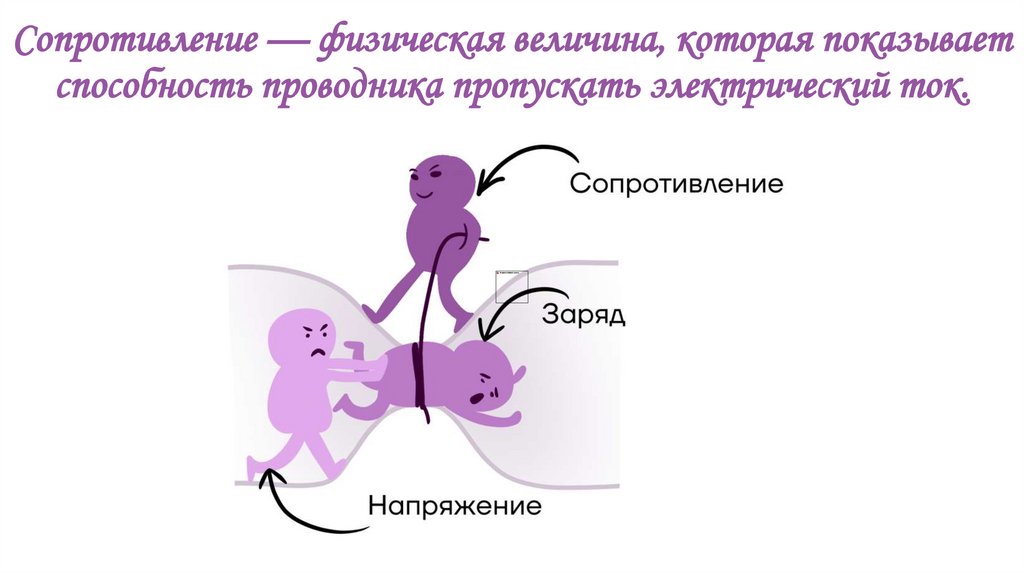

Резистор

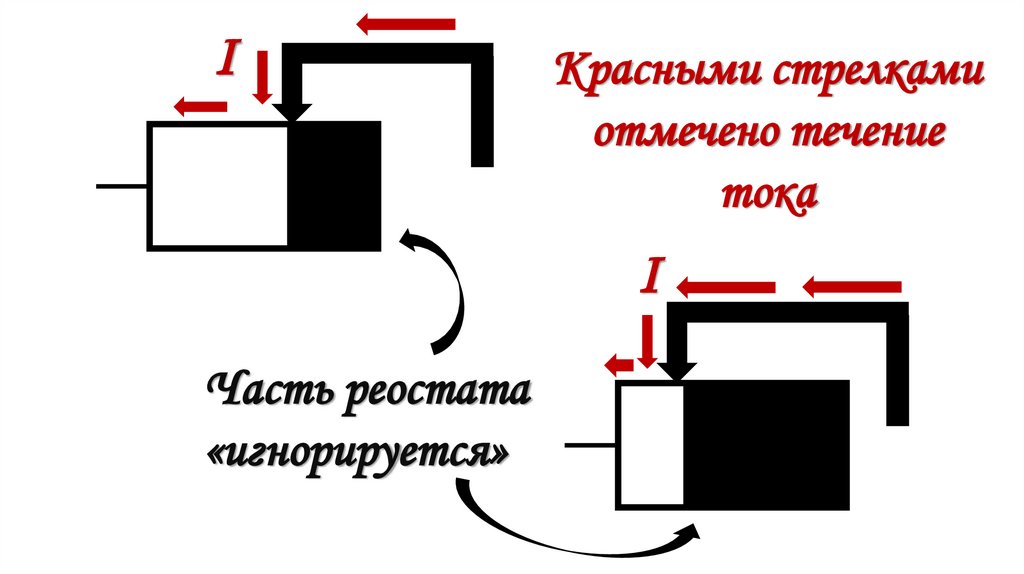

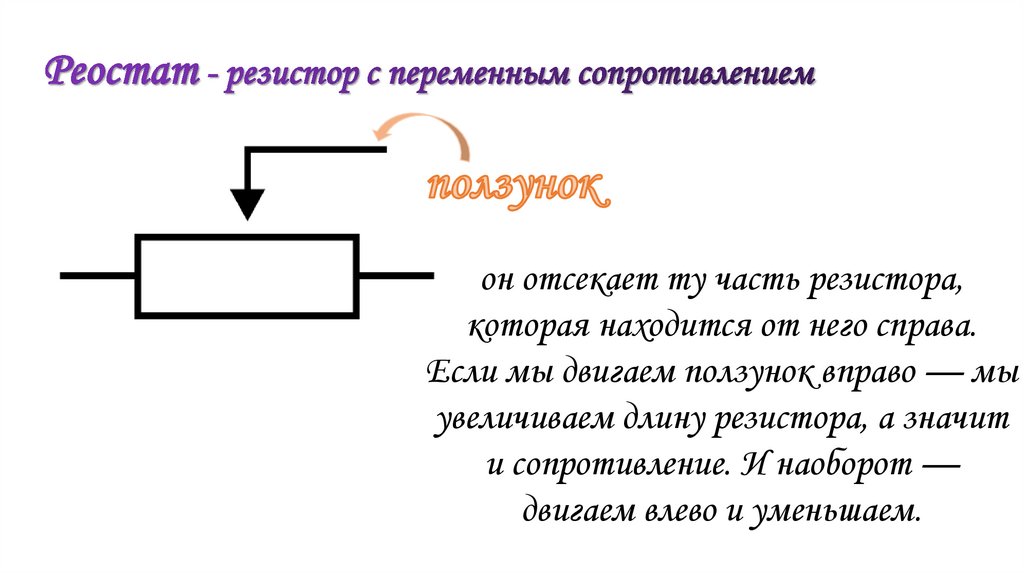

Реостат

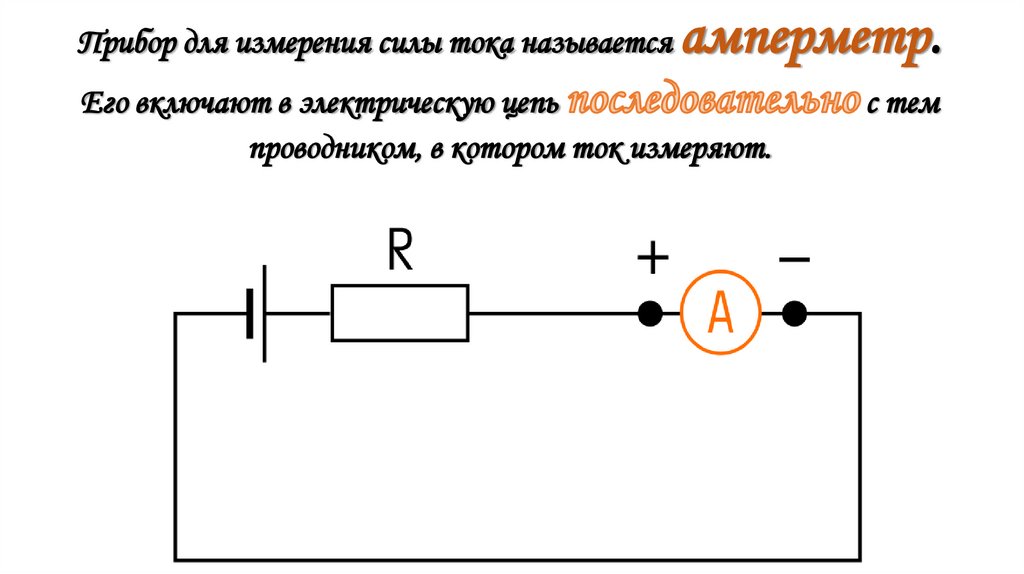

Амперметр
А

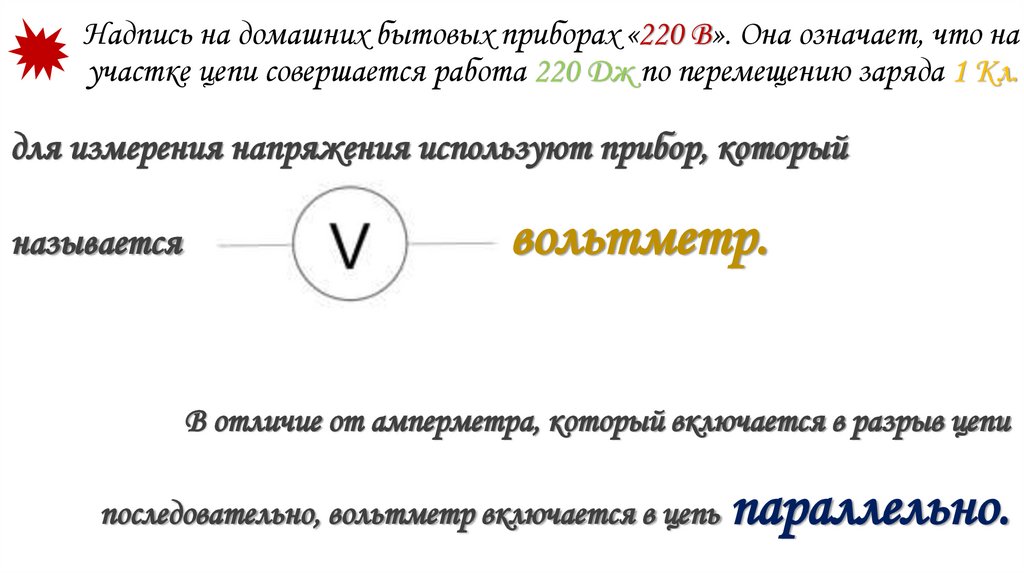

Вольтметр
V
Лампа
Ключ
Гальванический
элемент
Конденсатор
Батарея

11.

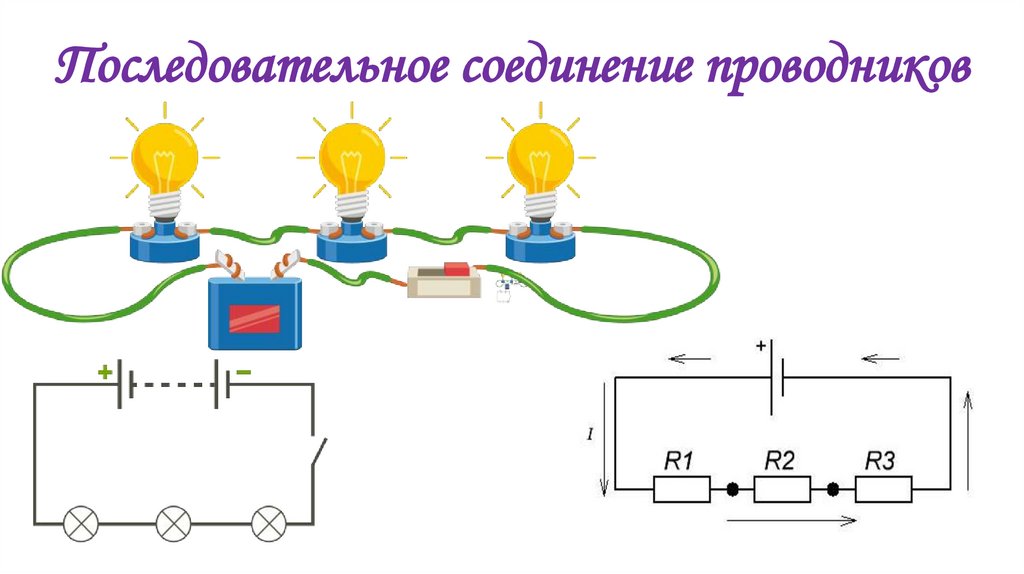

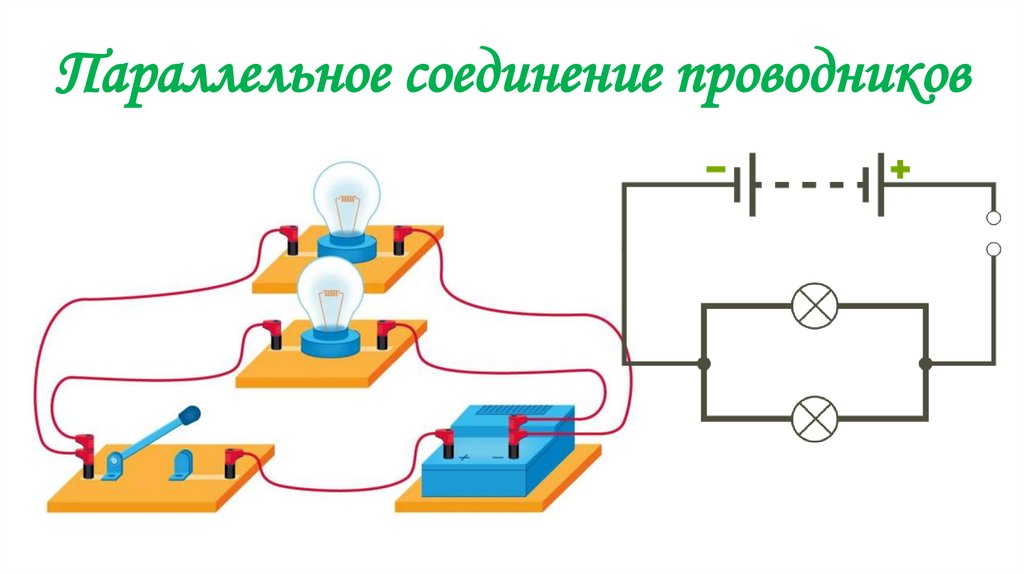

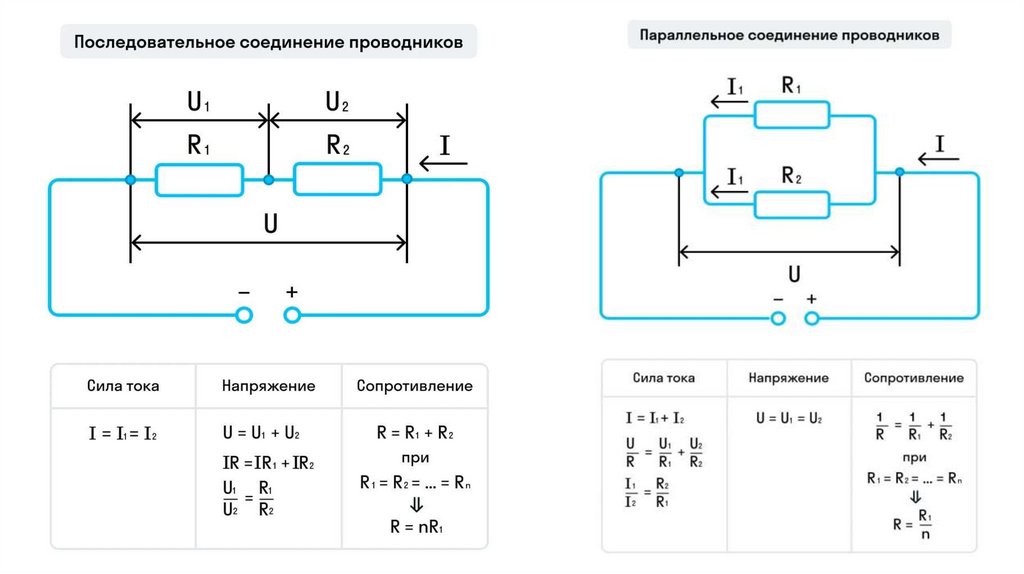

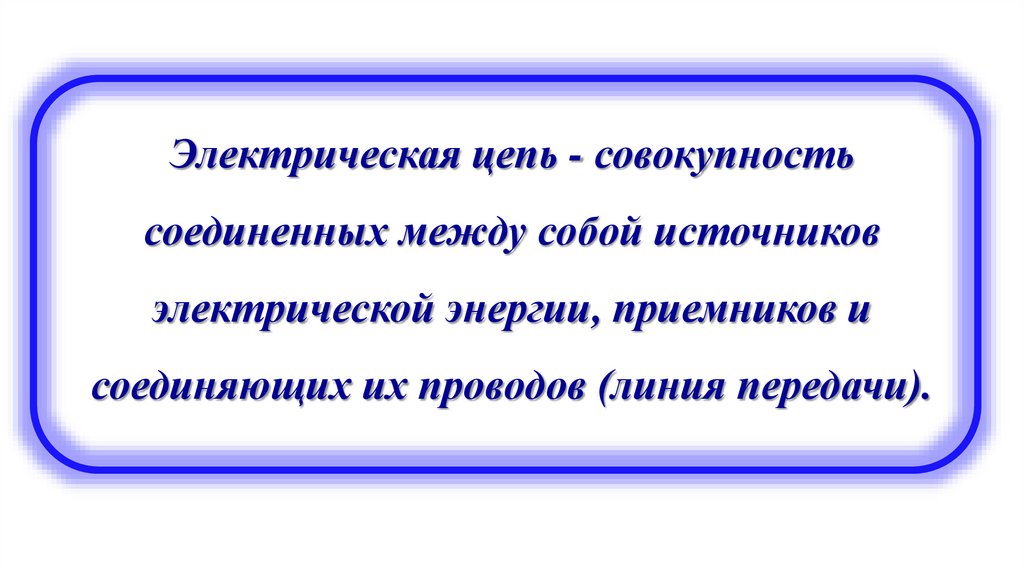

Электрическая цепь - совокупность
соединенных между собой источников
электрической энергии, приемников и
соединяющих их проводов (линия передачи).

12.

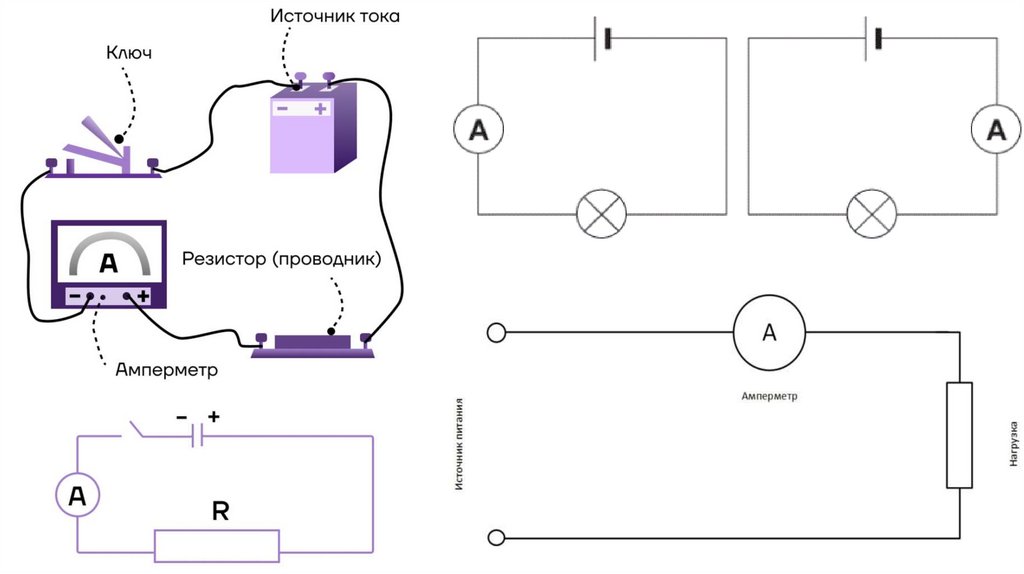

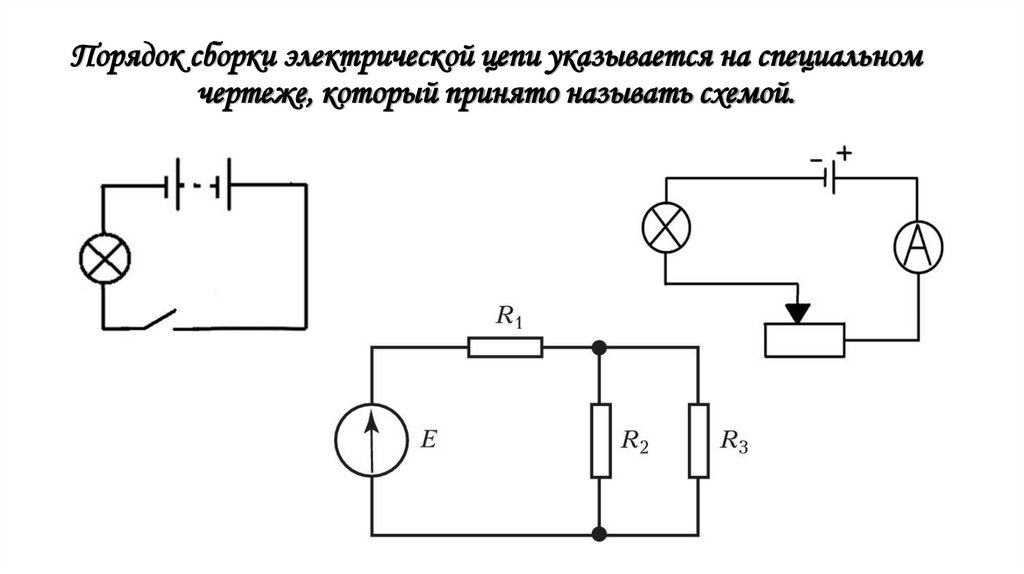

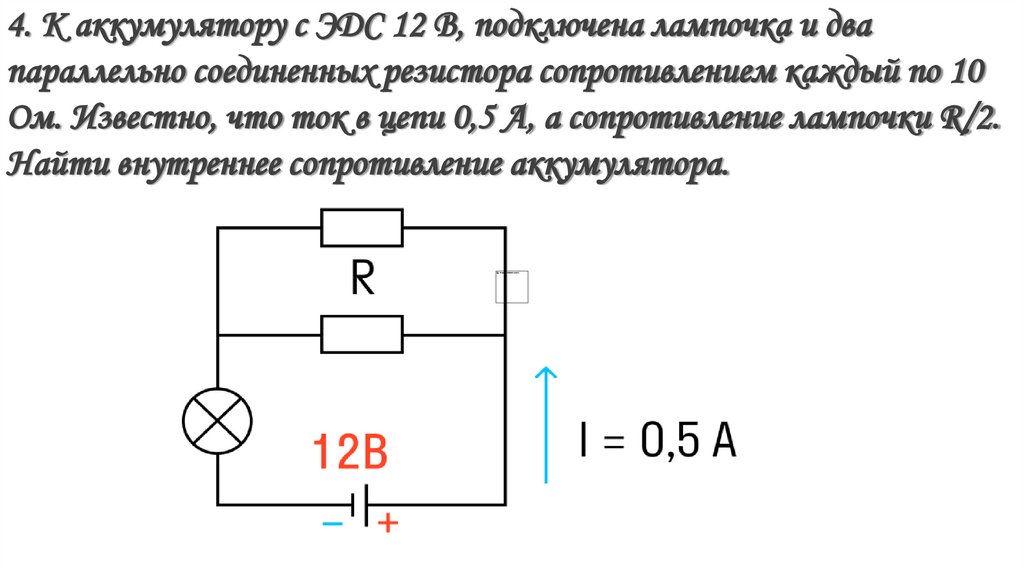

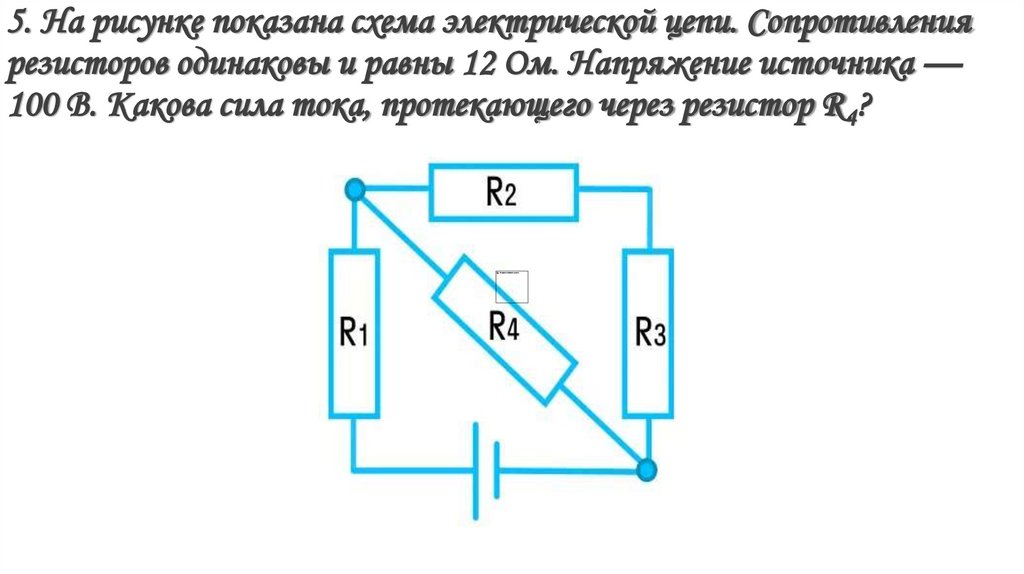

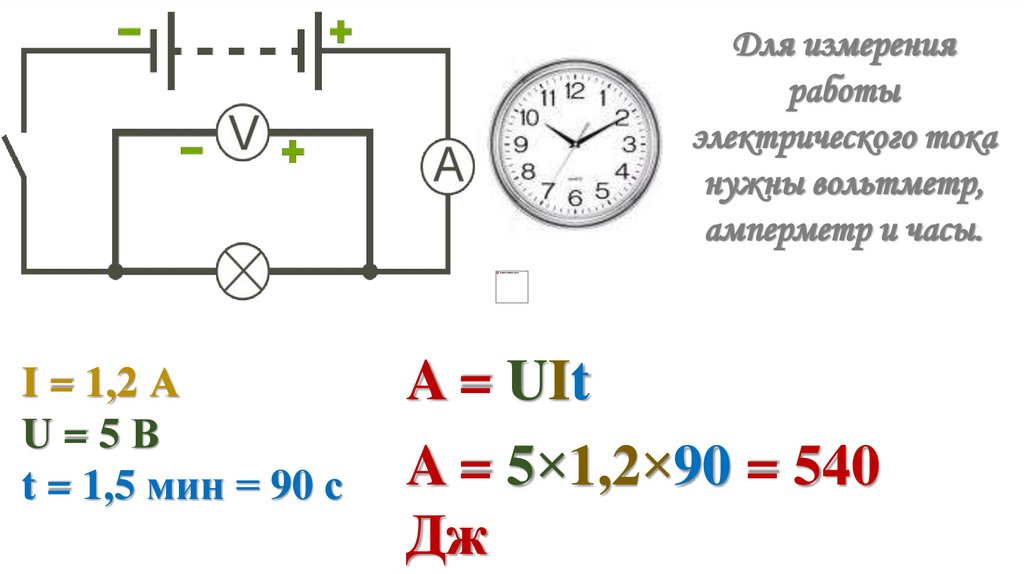

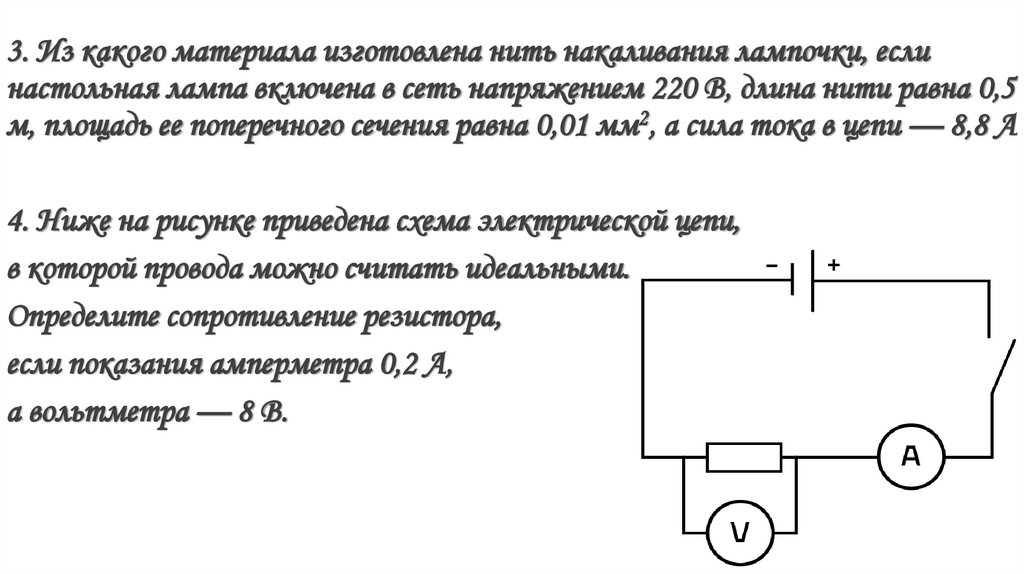

Порядок сборки электрической цепи указывается на специальном
чертеже, который принято называть схемой.

13.

Сила
тока

14.

15.

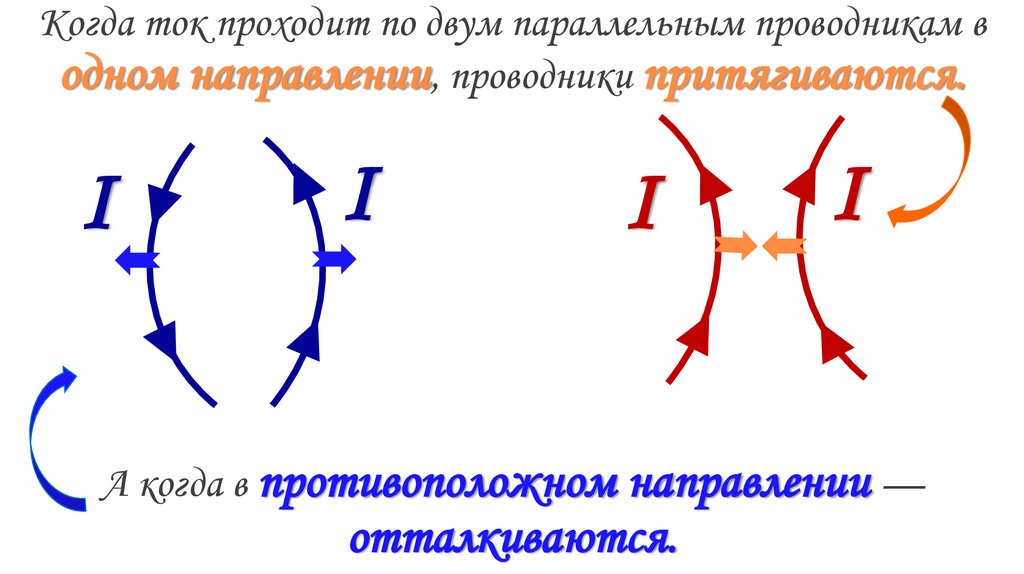

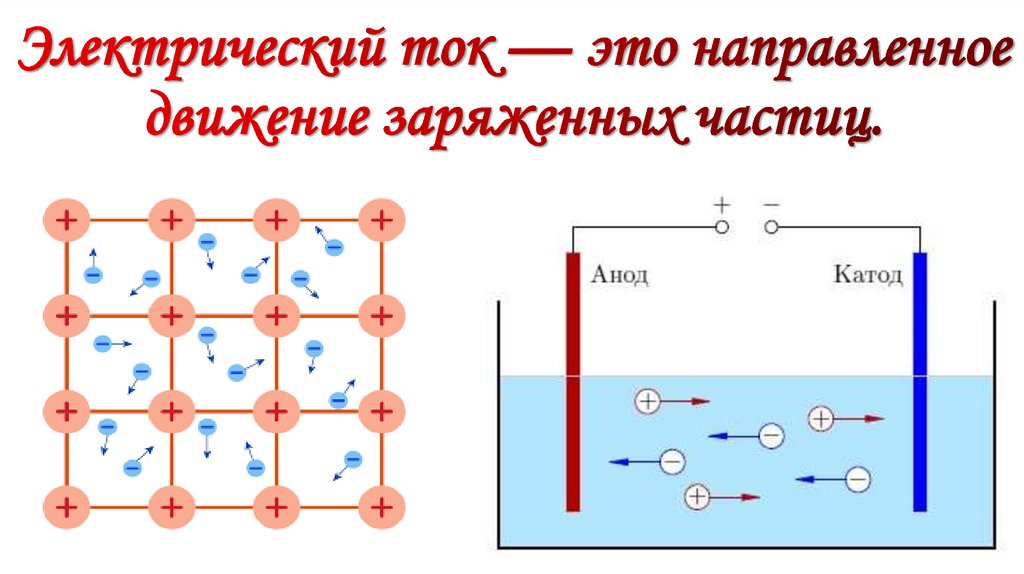

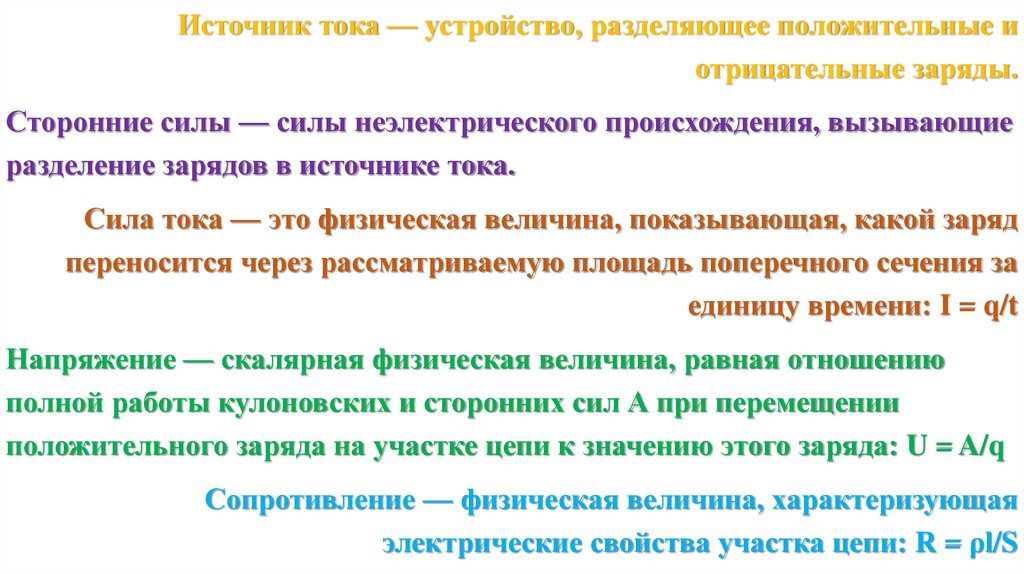

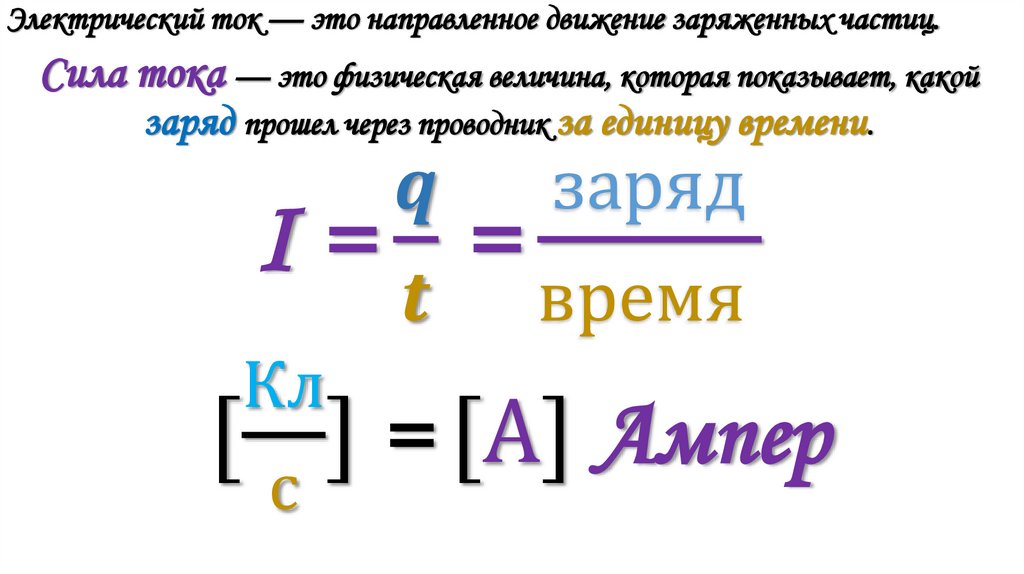

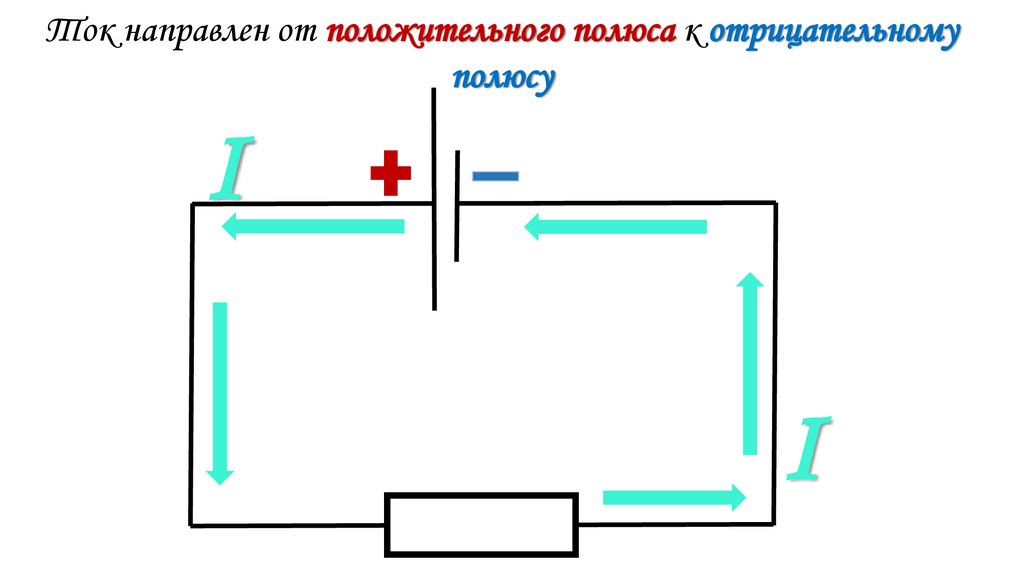

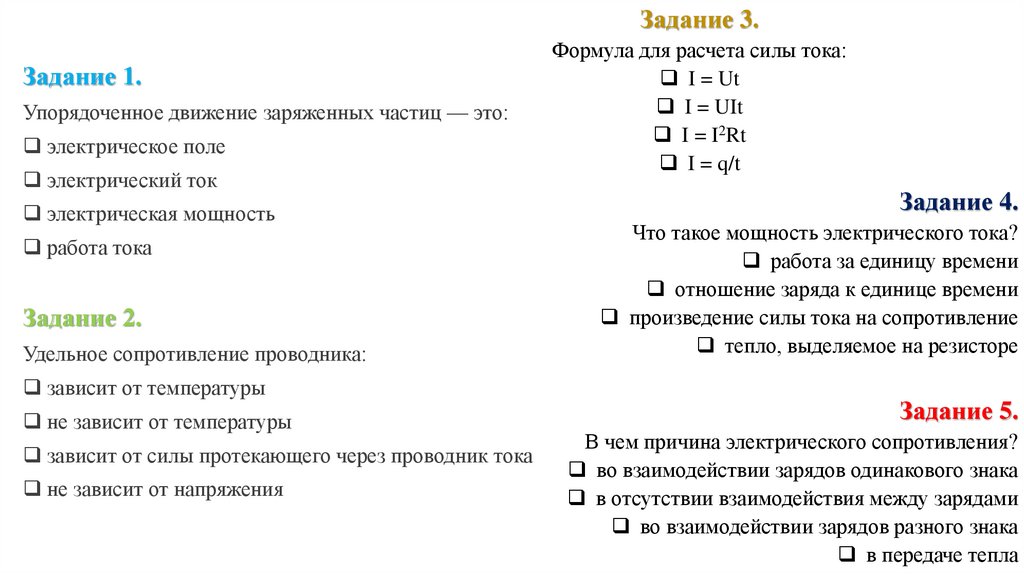

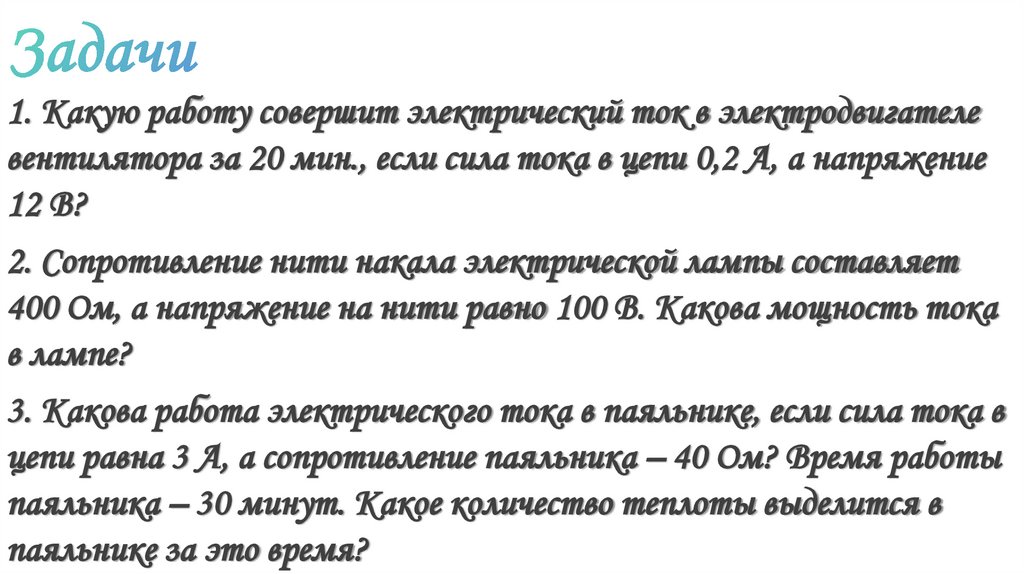

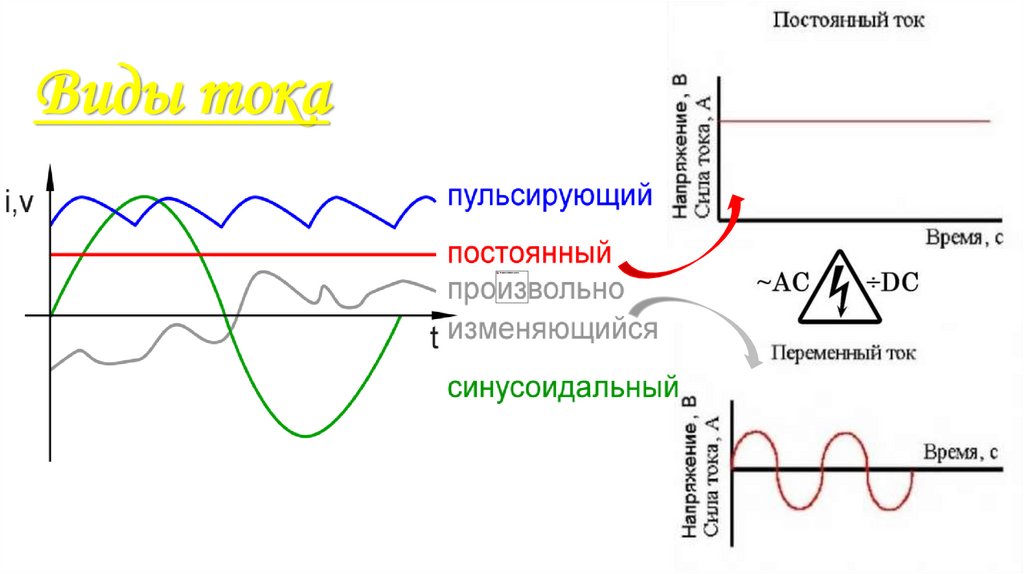

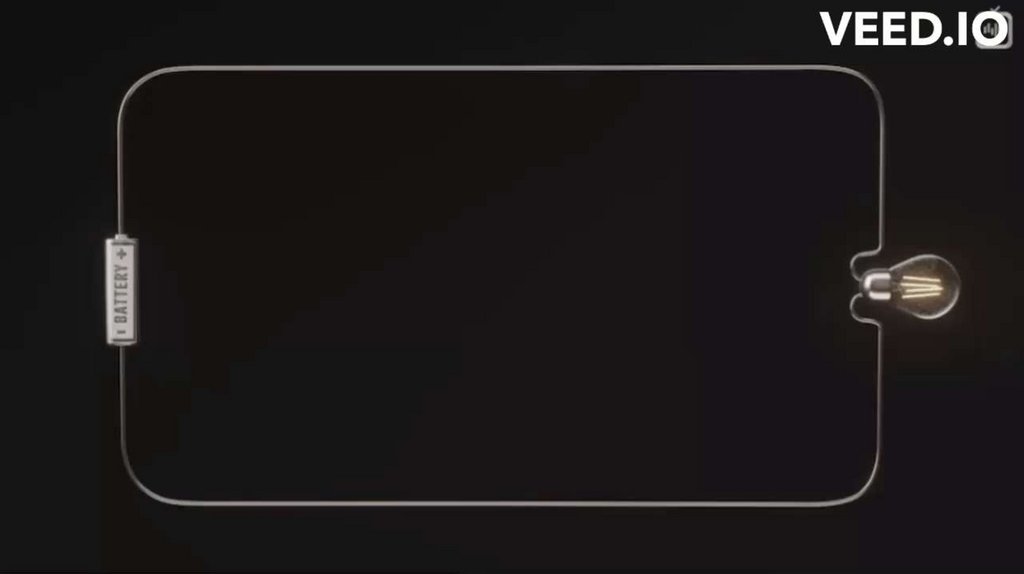

Электрический ток — это направленное движение заряженных частиц.

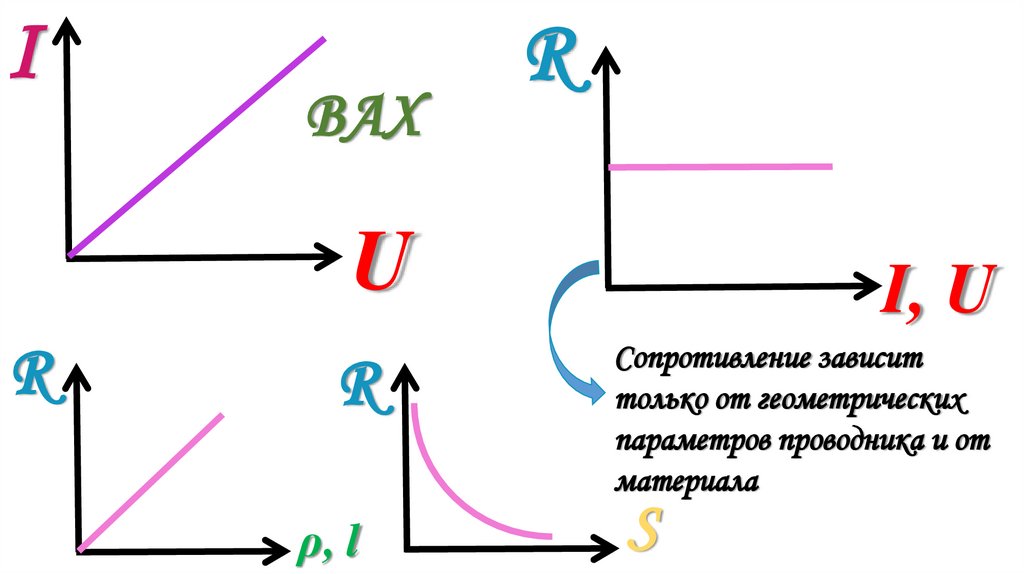

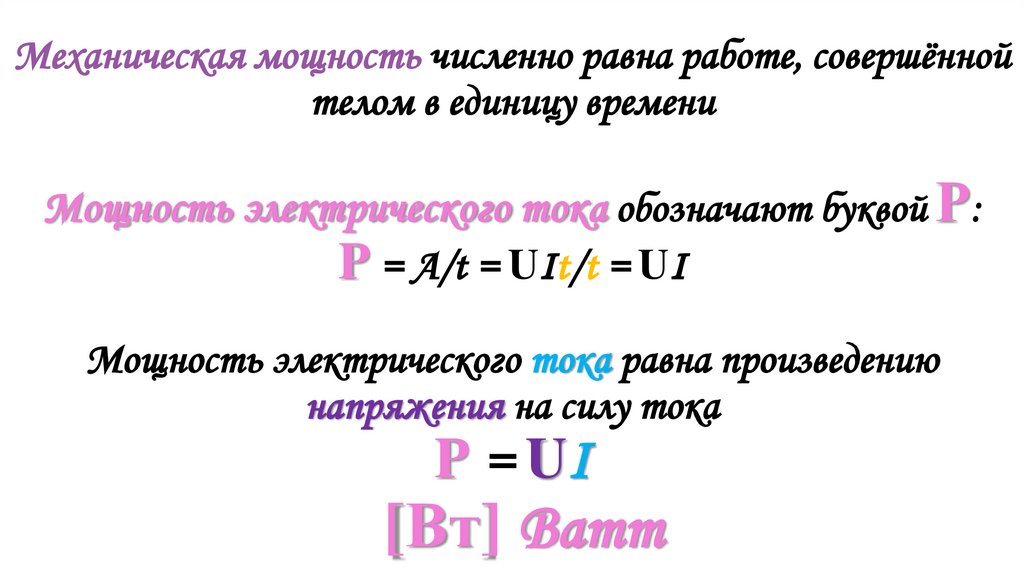

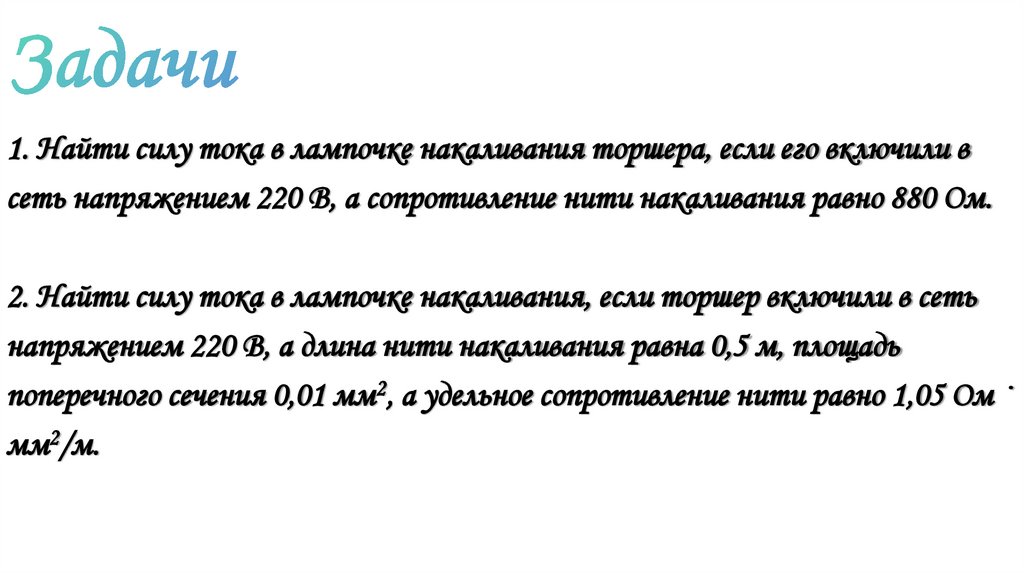

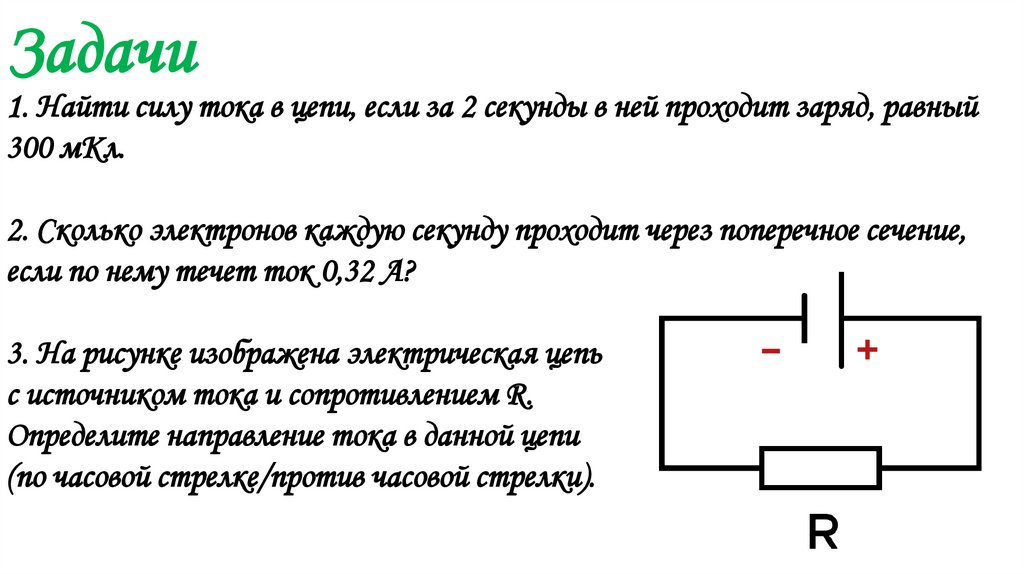

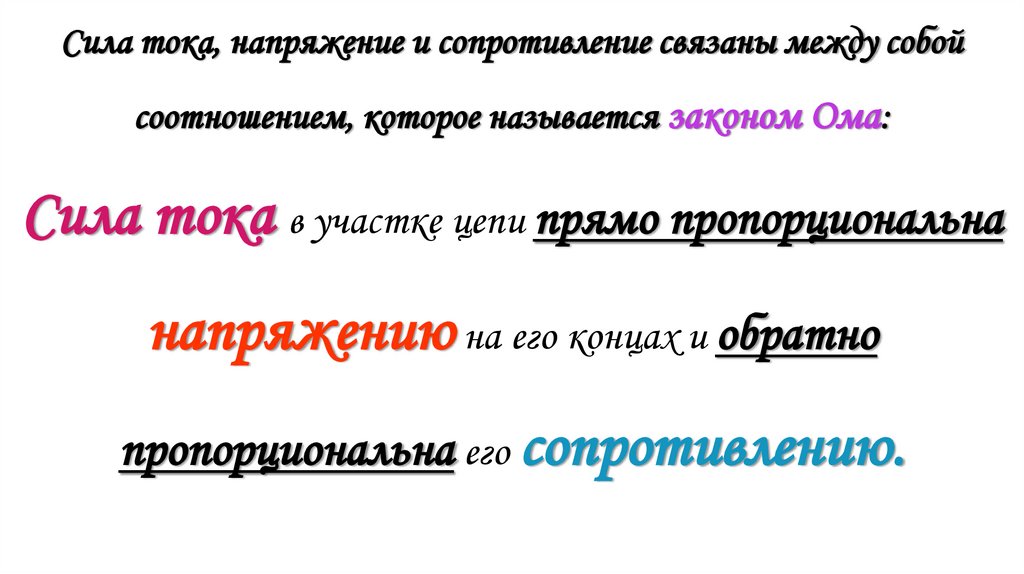

Сила тока — это физическая величина, которая показывает, какой
заряд прошел через проводник за единицу времени.
