6 кл. Рабочее место и инструменты для обработки. Операции разметка и правка тонколист

1.

2.

•Слесарь — это
специалист по ручной
обработке металла. Он
хорошо разбирается в
свойствах металлов,
выполняет разметку,
резку, гибку,
сверление, зачистку,
соединение
металлических
заготовок. Слесарь
умеет затачивать и
подготавливать к
работе слесарные
металлорежущие
инструменты.

3.

4.

5.

6.

7.

8.

9.

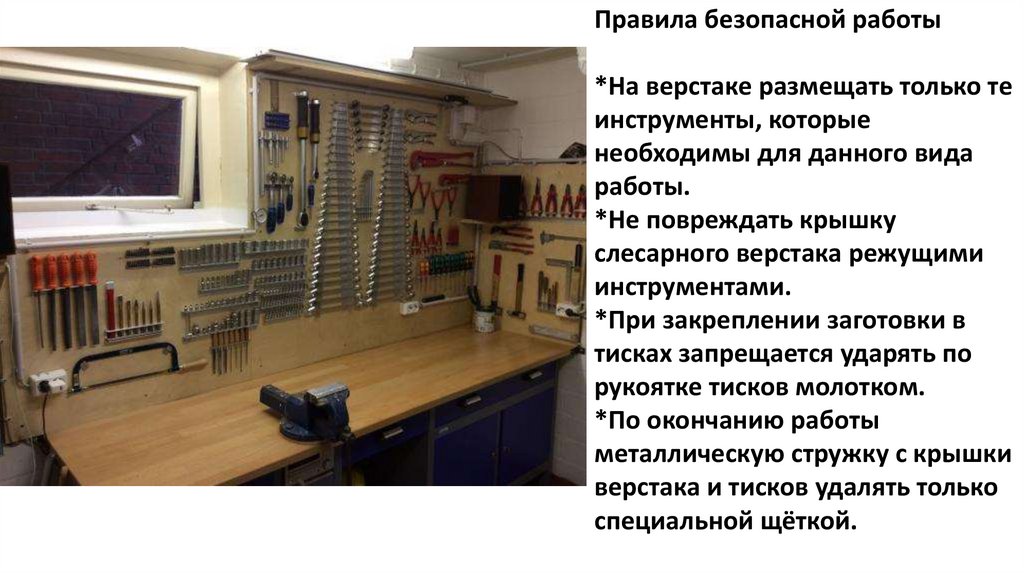

Правила безопасной работы
*На верстаке размещать только те
инструменты, которые
необходимы для данного вида
работы.
*Не повреждать крышку
слесарного верстака режущими
инструментами.
*При закреплении заготовки в
тисках запрещается ударять по
рукоятке тисков молотком.
*По окончанию работы
металлическую стружку с крышки
верстака и тисков удалять только
специальной щёткой.

10.

11.

12.

13.

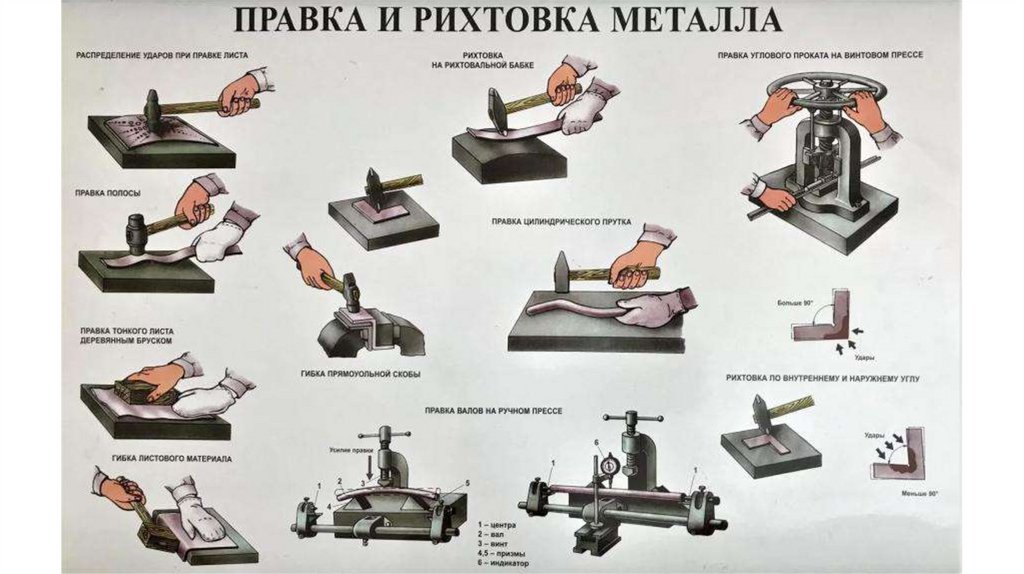

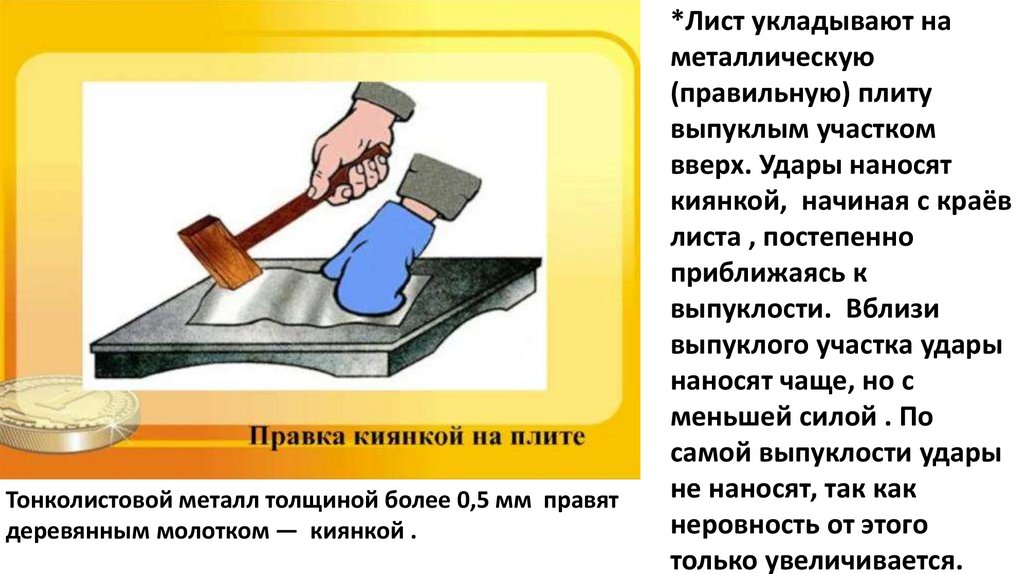

Тонколистовой металл толщиной более 0,5 мм правят
деревянным молотком — киянкой .
*Лист укладывают на
металлическую
(правильную) плиту
выпуклым участком
вверх. Удары наносят
киянкой, начиная с краёв
листа , постепенно
приближаясь к
выпуклости. Вблизи
выпуклого участка удары
наносят чаще, но с
меньшей силой . По
самой выпуклости удары
не наносят, так как
неровность от этого
только увеличивается.

14.

15.

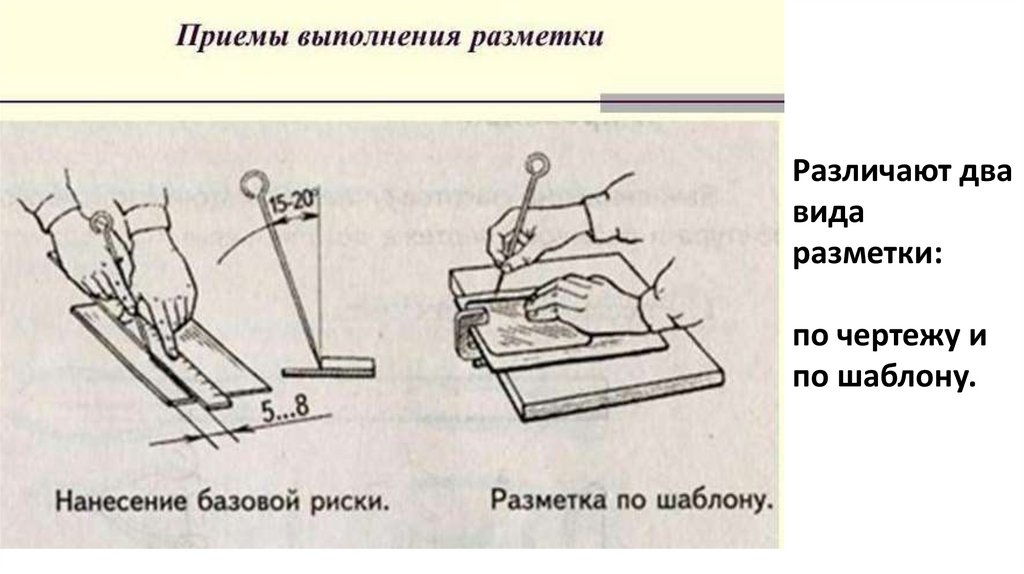

Различают два
вида
разметки:
по чертежу и
по шаблону.

16.

17.

18.

19.

20.

21.

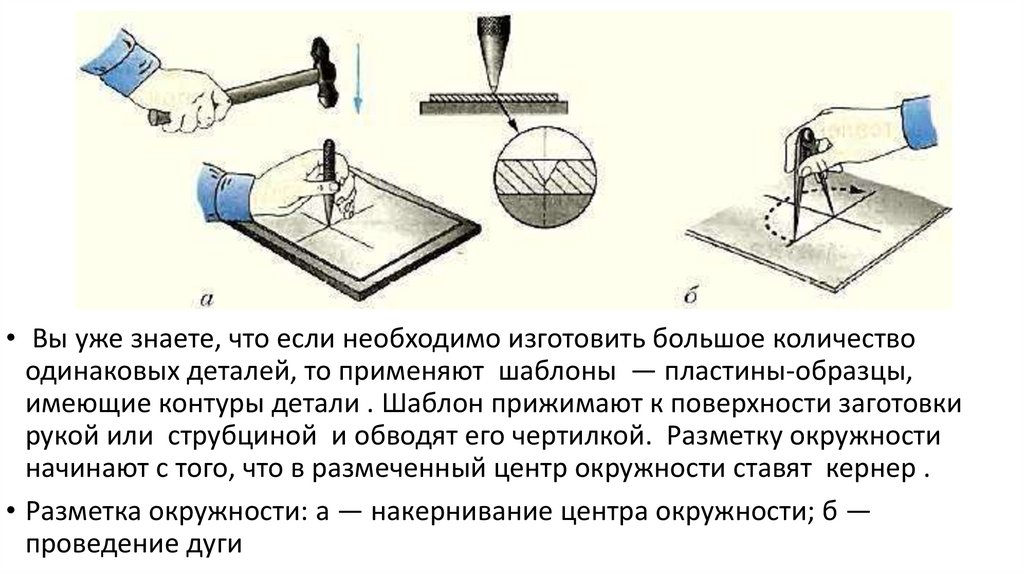

• Вы уже знаете, что если необходимо изготовить большое количество
одинаковых деталей, то применяют шаблоны — пластины-образцы,
имеющие контуры детали . Шаблон прижимают к поверхности заготовки
рукой или струбциной и обводят его чертилкой. Разметку окружности
начинают с того, что в размеченный центр окружности ставят кернер .
• Разметка окружности: а — накернивание центра окружности; б —
проведение дуги
