Электробезопасность (4)

1.

1

2.

2

3.

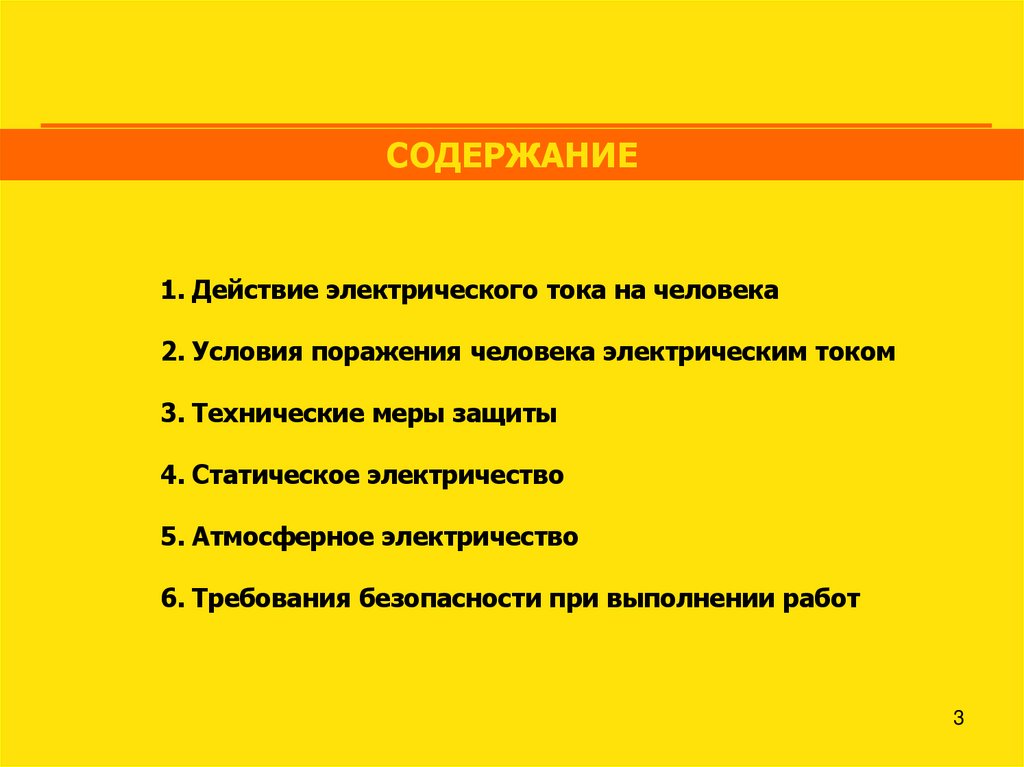

СОДЕРЖАНИЕ
1. Действие электрического тока на человека
2. Условия поражения человека электрическим током

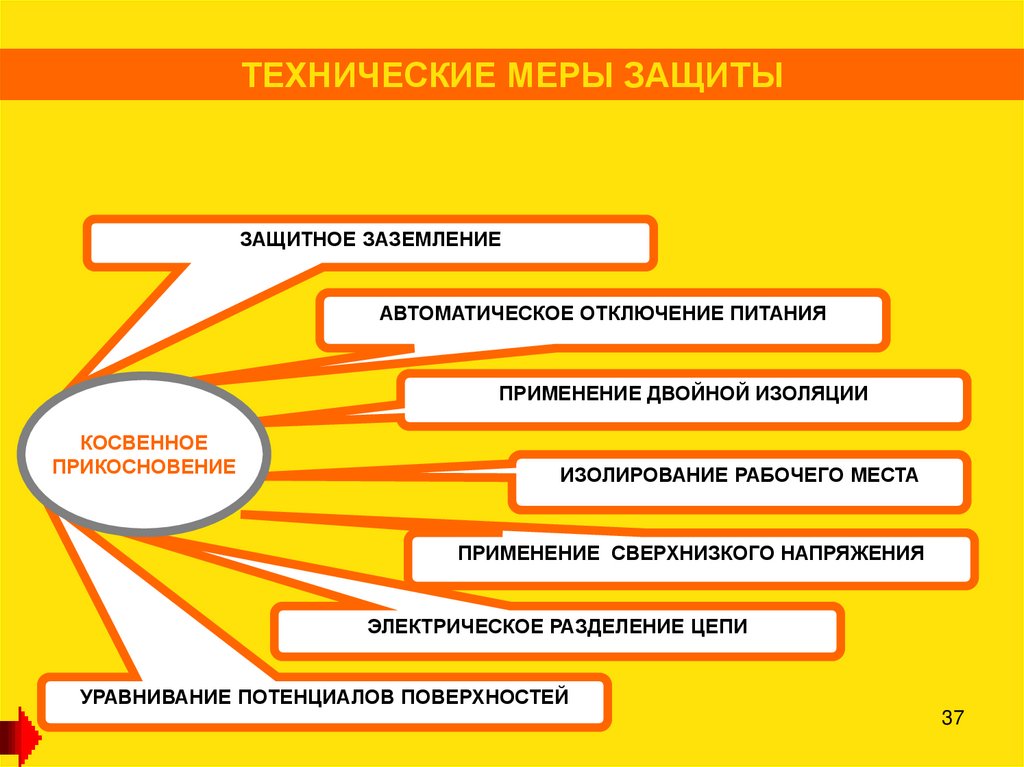

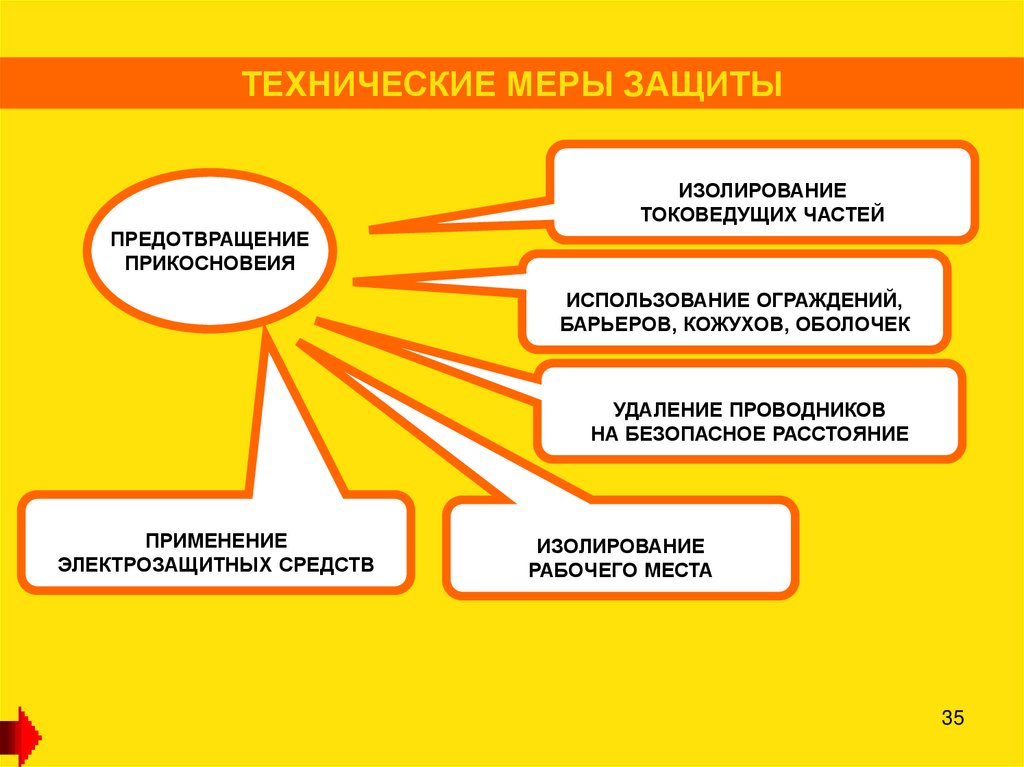

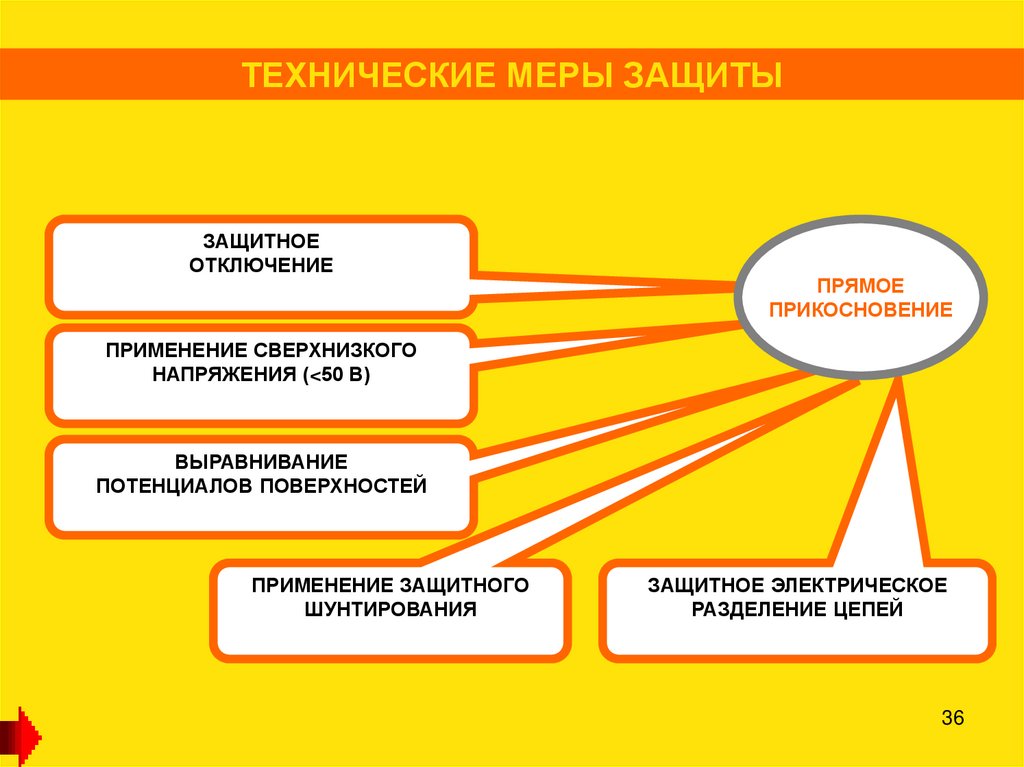

3. Технические меры защиты

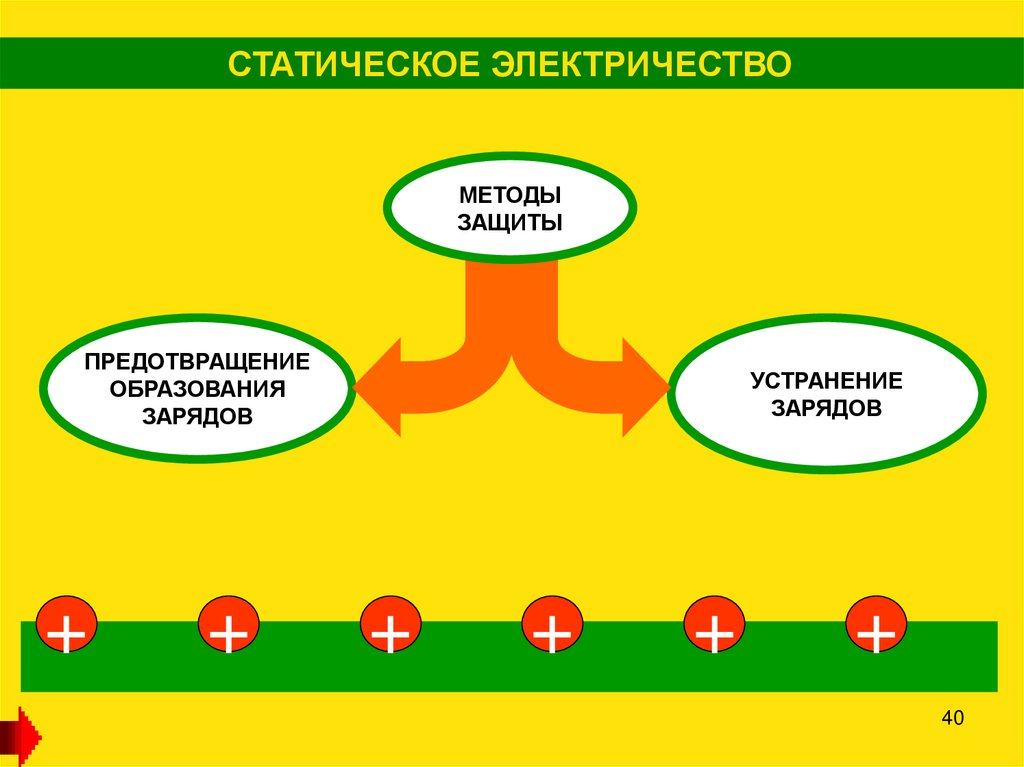

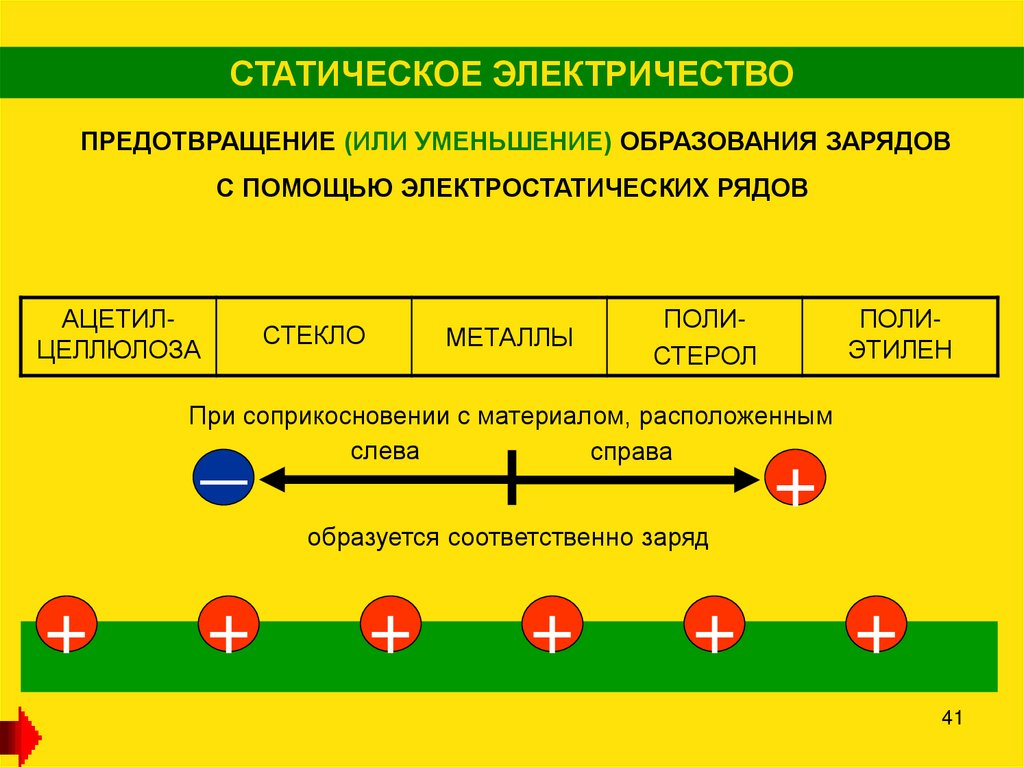

4. Статическое электричество

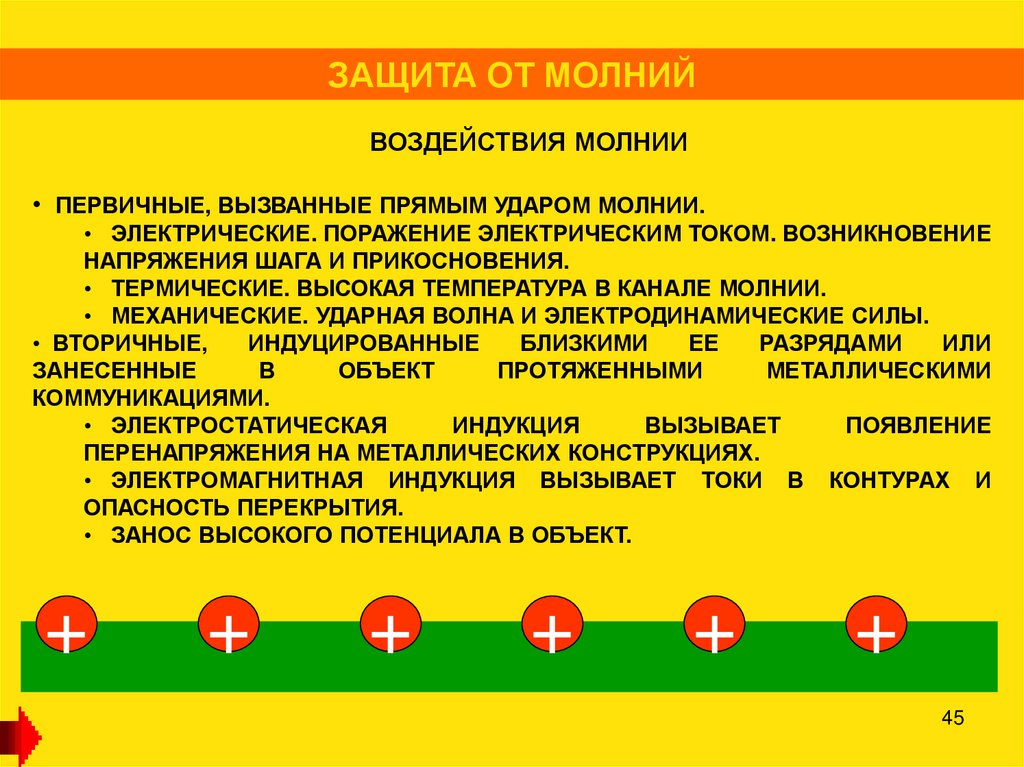

5. Атмосферное электричество
6. Требования безопасности при выполнении работ
3

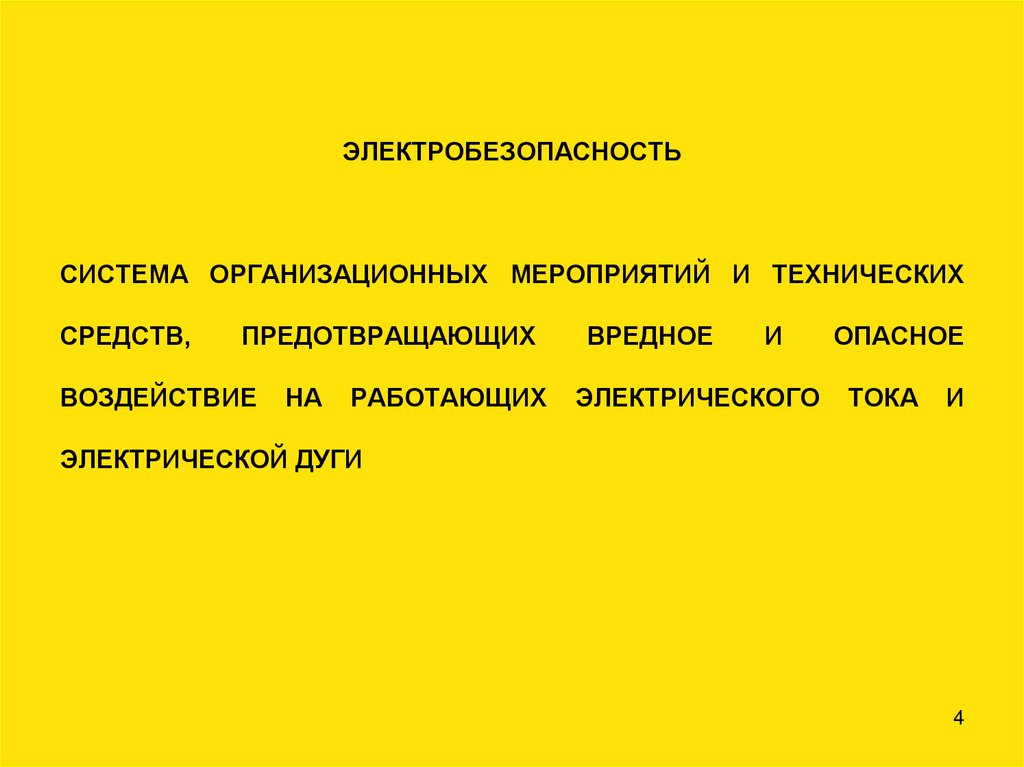

4. ЭЛЕКТРОБЕЗОПАСНОСТЬ

СИСТЕМА ОРГАНИЗАЦИОННЫХ МЕРОПРИЯТИЙ И ТЕХНИЧЕСКИХ
СРЕДСТВ,
ПРЕДОТВРАЩАЮЩИХ
ВОЗДЕЙСТВИЕ
НА
РАБОТАЮЩИХ
ВРЕДНОЕ
И
ЭЛЕКТРИЧЕСКОГО
ОПАСНОЕ
ТОКА
И
ЭЛЕКТРИЧЕСКОЙ ДУГИ
4

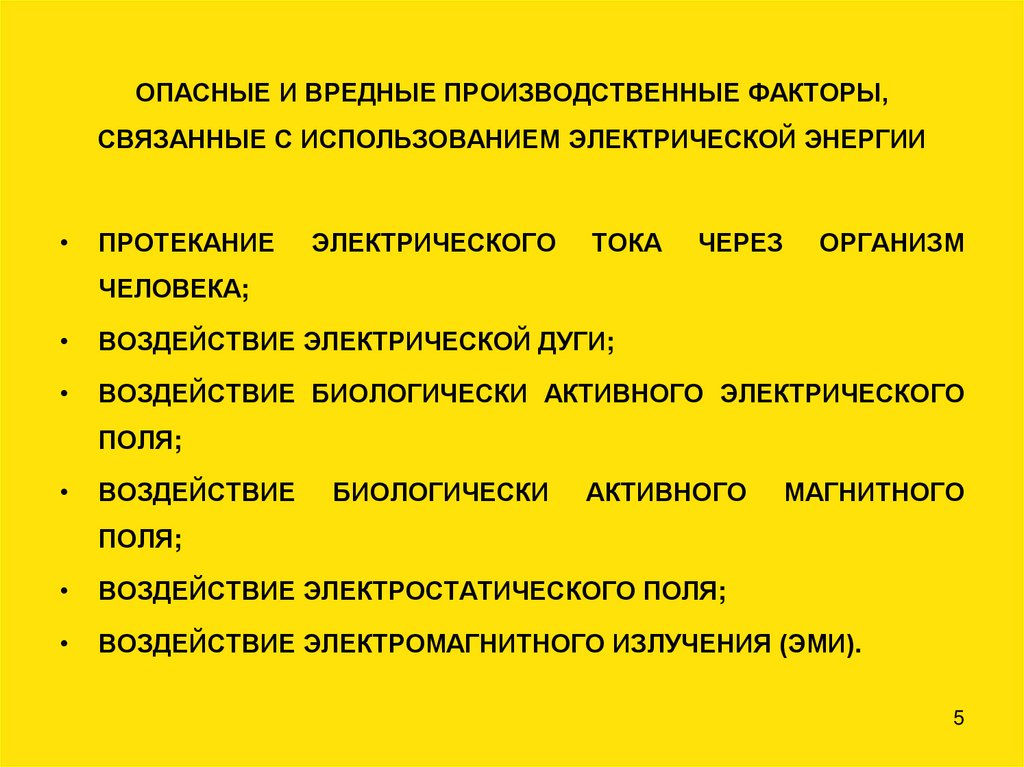

5. ОПАСНЫЕ И ВРЕДНЫЕ ПРОИЗВОДСТВЕННЫЕ ФАКТОРЫ, СВЯЗАННЫЕ С ИСПОЛЬЗОВАНИЕМ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

ПРОТЕКАНИЕ
ЭЛЕКТРИЧЕСКОГО
ТОКА
ЧЕРЕЗ
ОРГАНИЗМ
ЧЕЛОВЕКА;
ВОЗДЕЙСТВИЕ ЭЛЕКТРИЧЕСКОЙ ДУГИ;
ВОЗДЕЙСТВИЕ БИОЛОГИЧЕСКИ АКТИВНОГО ЭЛЕКТРИЧЕСКОГО
ПОЛЯ;
ВОЗДЕЙСТВИЕ
БИОЛОГИЧЕСКИ
АКТИВНОГО
МАГНИТНОГО
ПОЛЯ;
ВОЗДЕЙСТВИЕ ЭЛЕКТРОСТАТИЧЕСКОГО ПОЛЯ;
ВОЗДЕЙСТВИЕ ЭЛЕКТРОМАГНИТНОГО ИЗЛУЧЕНИЯ (ЭМИ).
5

6.

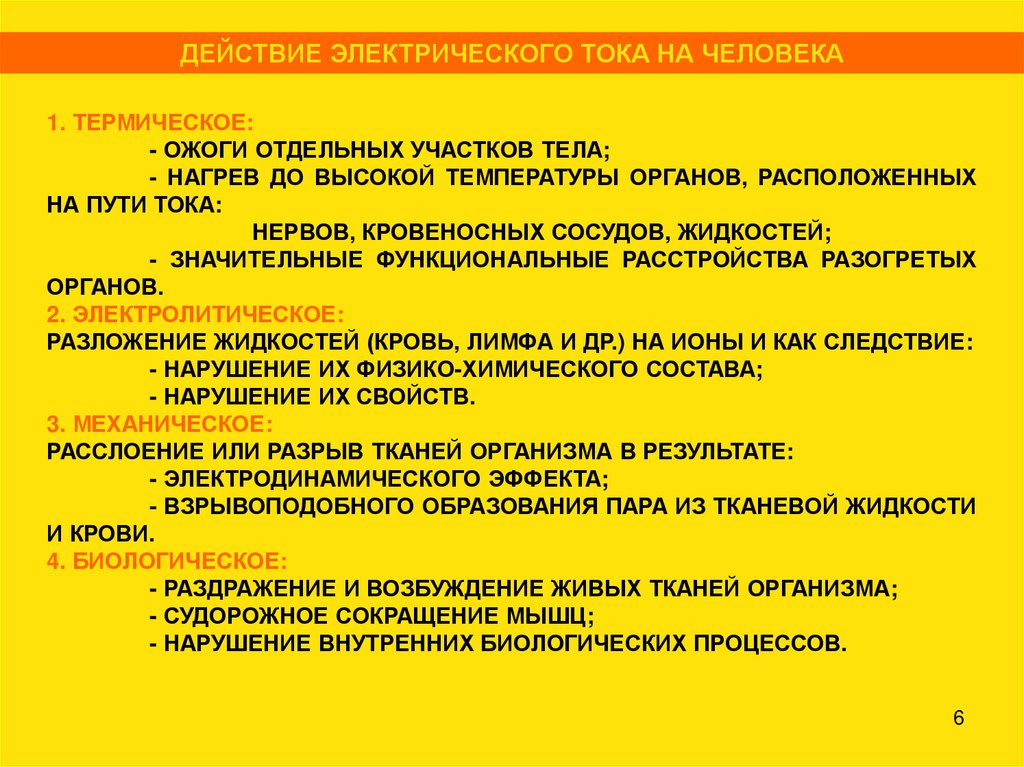

ДЕЙСТВИЕ ЭЛЕКТРИЧЕСКОГО ТОКА НА ЧЕЛОВЕКА
1. ТЕРМИЧЕСКОЕ:
- ОЖОГИ ОТДЕЛЬНЫХ УЧАСТКОВ ТЕЛА;
- НАГРЕВ ДО ВЫСОКОЙ ТЕМПЕРАТУРЫ ОРГАНОВ, РАСПОЛОЖЕННЫХ
НА ПУТИ ТОКА:
НЕРВОВ, КРОВЕНОСНЫХ СОСУДОВ, ЖИДКОСТЕЙ;
- ЗНАЧИТЕЛЬНЫЕ ФУНКЦИОНАЛЬНЫЕ РАССТРОЙСТВА РАЗОГРЕТЫХ
ОРГАНОВ.
2. ЭЛЕКТРОЛИТИЧЕСКОЕ:
РАЗЛОЖЕНИЕ ЖИДКОСТЕЙ (КРОВЬ, ЛИМФА И ДР.) НА ИОНЫ И КАК СЛЕДСТВИЕ:
- НАРУШЕНИЕ ИХ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА;
- НАРУШЕНИЕ ИХ СВОЙСТВ.
3. МЕХАНИЧЕСКОЕ:
РАССЛОЕНИЕ ИЛИ РАЗРЫВ ТКАНЕЙ ОРГАНИЗМА В РЕЗУЛЬТАТЕ:
- ЭЛЕКТРОДИНАМИЧЕСКОГО ЭФФЕКТА;
- ВЗРЫВОПОДОБНОГО ОБРАЗОВАНИЯ ПАРА ИЗ ТКАНЕВОЙ ЖИДКОСТИ
И КРОВИ.
4. БИОЛОГИЧЕСКОЕ:
- РАЗДРАЖЕНИЕ И ВОЗБУЖДЕНИЕ ЖИВЫХ ТКАНЕЙ ОРГАНИЗМА;
- СУДОРОЖНОЕ СОКРАЩЕНИЕ МЫШЦ;
- НАРУШЕНИЕ ВНУТРЕННИХ БИОЛОГИЧЕСКИХ ПРОЦЕССОВ.
6

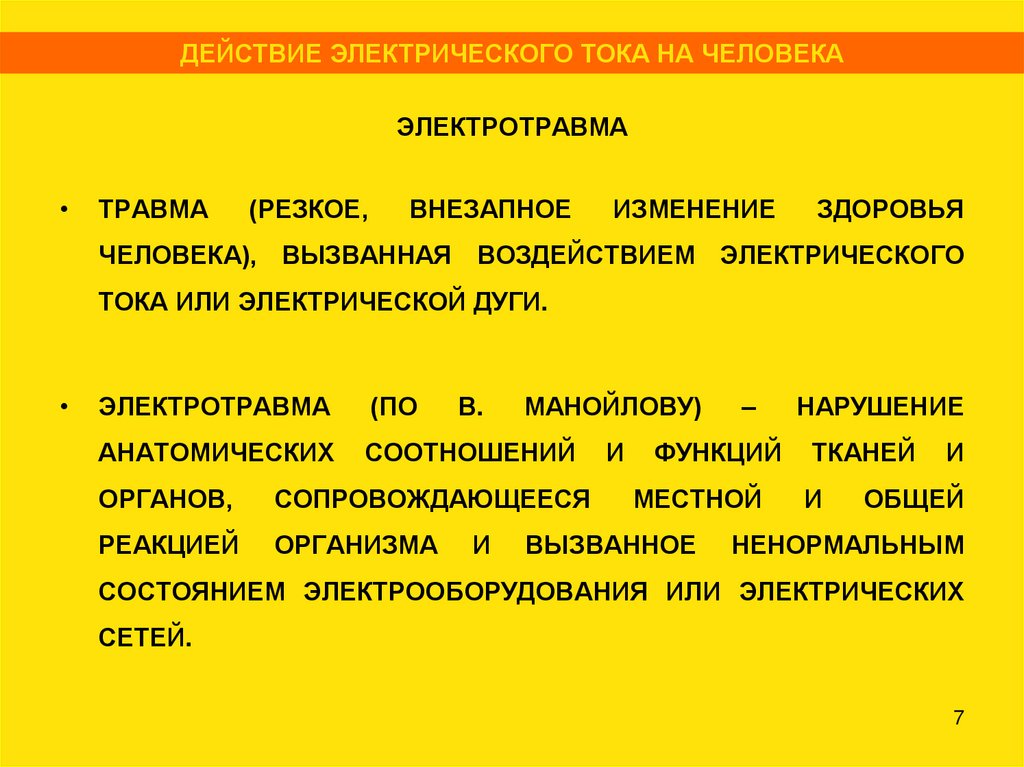

7. ЭЛЕКТРОТРАВМА

ДЕЙСТВИЕ ЭЛЕКТРИЧЕСКОГО ТОКА НА ЧЕЛОВЕКА
ЭЛЕКТРОТРАВМА
ТРАВМА
(РЕЗКОЕ,
ВНЕЗАПНОЕ
ИЗМЕНЕНИЕ
ЗДОРОВЬЯ
ЧЕЛОВЕКА), ВЫЗВАННАЯ ВОЗДЕЙСТВИЕМ ЭЛЕКТРИЧЕСКОГО
ТОКА ИЛИ ЭЛЕКТРИЧЕСКОЙ ДУГИ.
ЭЛЕКТРОТРАВМА
(ПО
В.
МАНОЙЛОВУ)
АНАТОМИЧЕСКИХ
СООТНОШЕНИЙ
ОРГАНОВ,
СОПРОВОЖДАЮЩЕЕСЯ
РЕАКЦИЕЙ
ОРГАНИЗМА
И
И
–
ФУНКЦИЙ
МЕСТНОЙ
ВЫЗВАННОЕ
НАРУШЕНИЕ
ТКАНЕЙ
И
И
ОБЩЕЙ
НЕНОРМАЛЬНЫМ
СОСТОЯНИЕМ ЭЛЕКТРООБОРУДОВАНИЯ ИЛИ ЭЛЕКТРИЧЕСКИХ
СЕТЕЙ.
7

8.

ДЕЙСТВИЕ ЭЛЕКТРИЧЕСКОГО ТОКА НА ЧЕЛОВЕКА

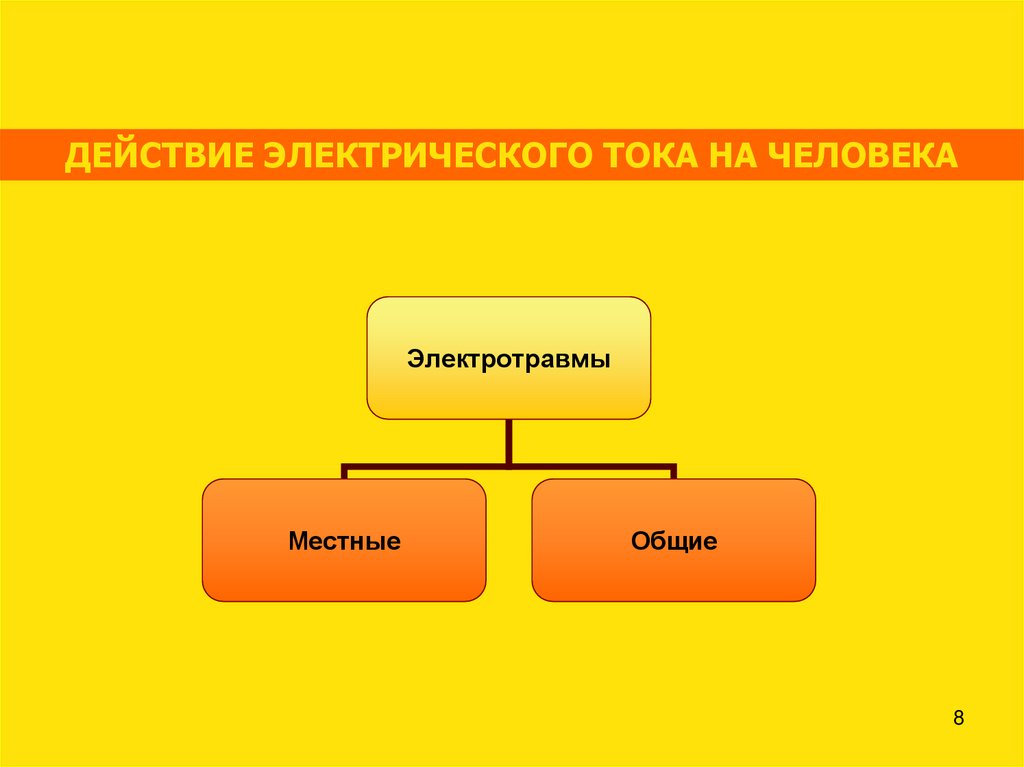

Электротравмы
Местные
Общие
8

9.

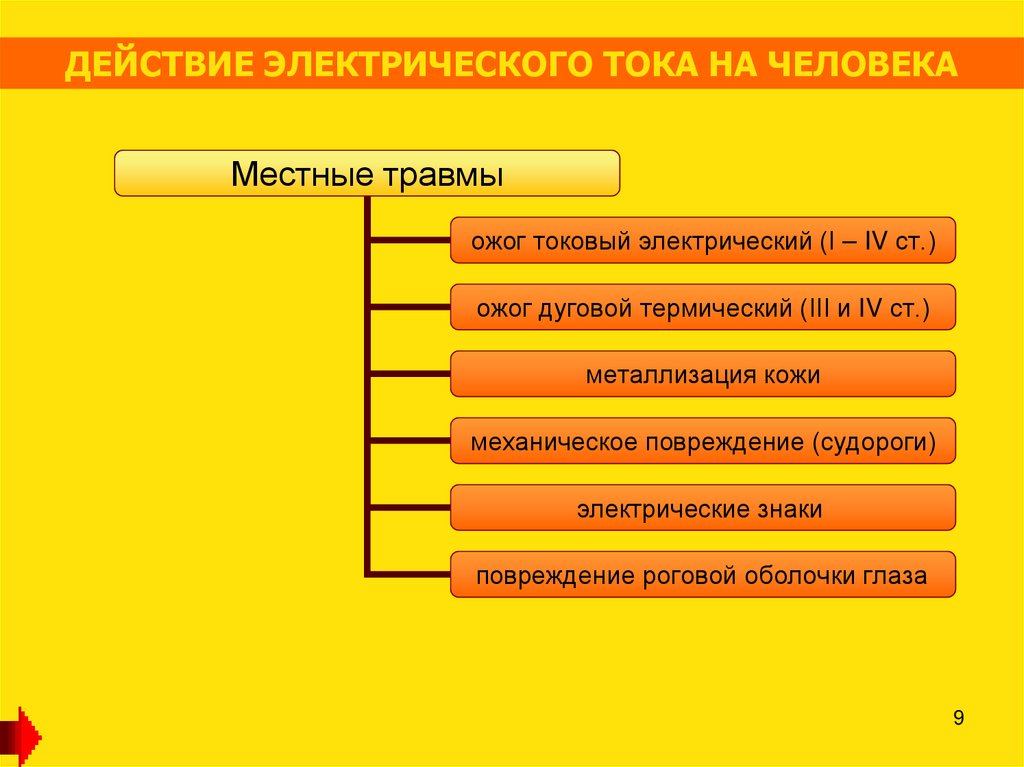

ДЕЙСТВИЕ ЭЛЕКТРИЧЕСКОГО ТОКА НА ЧЕЛОВЕКА
Местные травмы
ожог токовый электрический (I – IV ст.)
ожог дуговой термический (III и IV ст.)
металлизация кожи
механическое повреждение (судороги)
электрические знаки
повреждение роговой оболочки глаза
9

10.

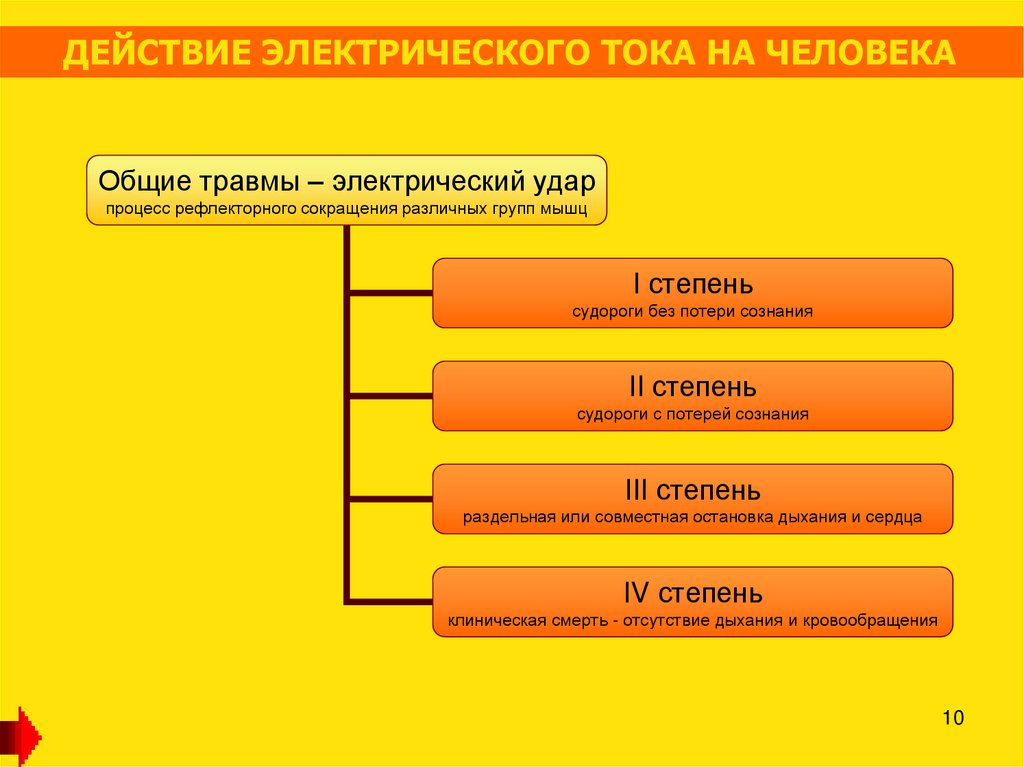

ДЕЙСТВИЕ ЭЛЕКТРИЧЕСКОГО ТОКА НА ЧЕЛОВЕКА
Общие травмы – электрический удар
процесс рефлекторного сокращения различных групп мышц
I степень
судороги без потери сознания
II степень
судороги с потерей сознания
III степень
раздельная или совместная остановка дыхания и сердца
IV степень
клиническая смерть - отсутствие дыхания и кровообращения
10

11.

ДЕЙСТВИЕ ЭЛЕКТРИЧЕСКОГО ТОКА НА ЧЕЛОВЕКА

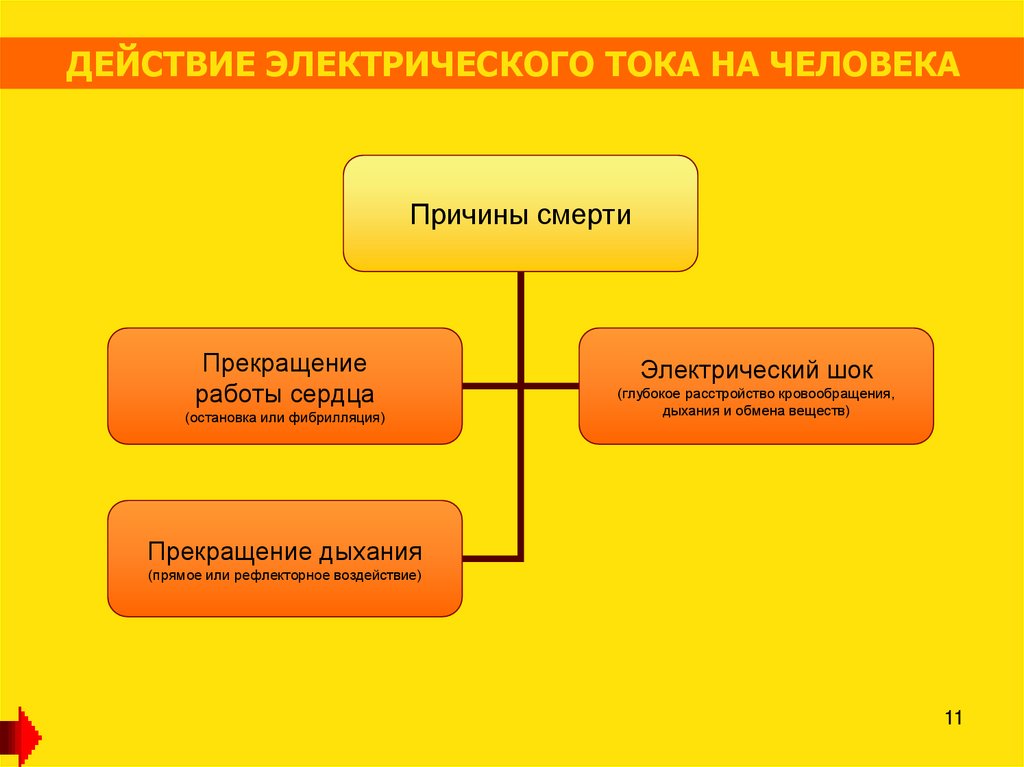

Причины смерти
Прекращение
работы сердца
(остановка или фибрилляция)
Электрический шок
(глубокое расстройство кровообращения,
дыхания и обмена веществ)
Прекращение дыхания
(прямое или рефлекторное воздействие)
11

12.

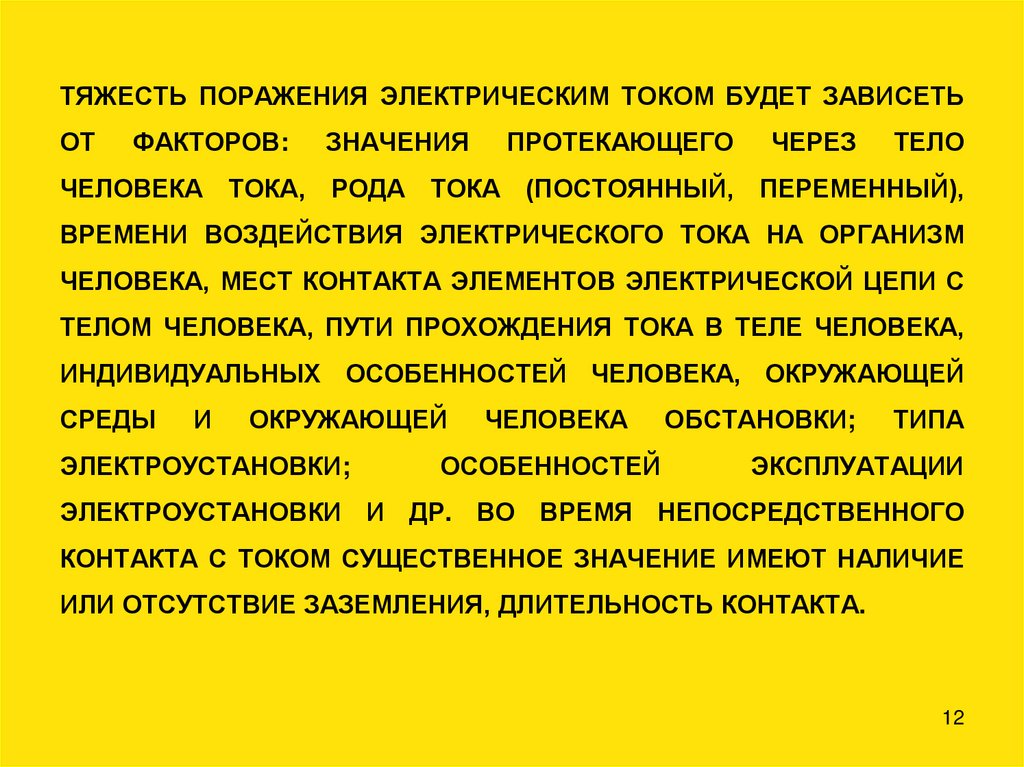

ТЯЖЕСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ БУДЕТ ЗАВИСЕТЬ
ОТ
ФАКТОРОВ:
ЗНАЧЕНИЯ
ПРОТЕКАЮЩЕГО
ЧЕЛОВЕКА ТОКА, РОДА ТОКА (ПОСТОЯННЫЙ,
ЧЕРЕЗ
ТЕЛО
ПЕРЕМЕННЫЙ),
ВРЕМЕНИ ВОЗДЕЙСТВИЯ ЭЛЕКТРИЧЕСКОГО ТОКА НА ОРГАНИЗМ
ЧЕЛОВЕКА, МЕСТ КОНТАКТА ЭЛЕМЕНТОВ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ С
ТЕЛОМ ЧЕЛОВЕКА, ПУТИ ПРОХОЖДЕНИЯ ТОКА В ТЕЛЕ ЧЕЛОВЕКА,
ИНДИВИДУАЛЬНЫХ ОСОБЕННОСТЕЙ ЧЕЛОВЕКА, ОКРУЖАЮЩЕЙ
СРЕДЫ
И
ОКРУЖАЮЩЕЙ
ЭЛЕКТРОУСТАНОВКИ;
ЧЕЛОВЕКА
ОСОБЕННОСТЕЙ
ОБСТАНОВКИ;
ТИПА
ЭКСПЛУАТАЦИИ
ЭЛЕКТРОУСТАНОВКИ И ДР. ВО ВРЕМЯ НЕПОСРЕДСТВЕННОГО
КОНТАКТА С ТОКОМ СУЩЕСТВЕННОЕ ЗНАЧЕНИЕ ИМЕЮТ НАЛИЧИЕ
ИЛИ ОТСУТСТВИЕ ЗАЗЕМЛЕНИЯ, ДЛИТЕЛЬНОСТЬ КОНТАКТА.
12

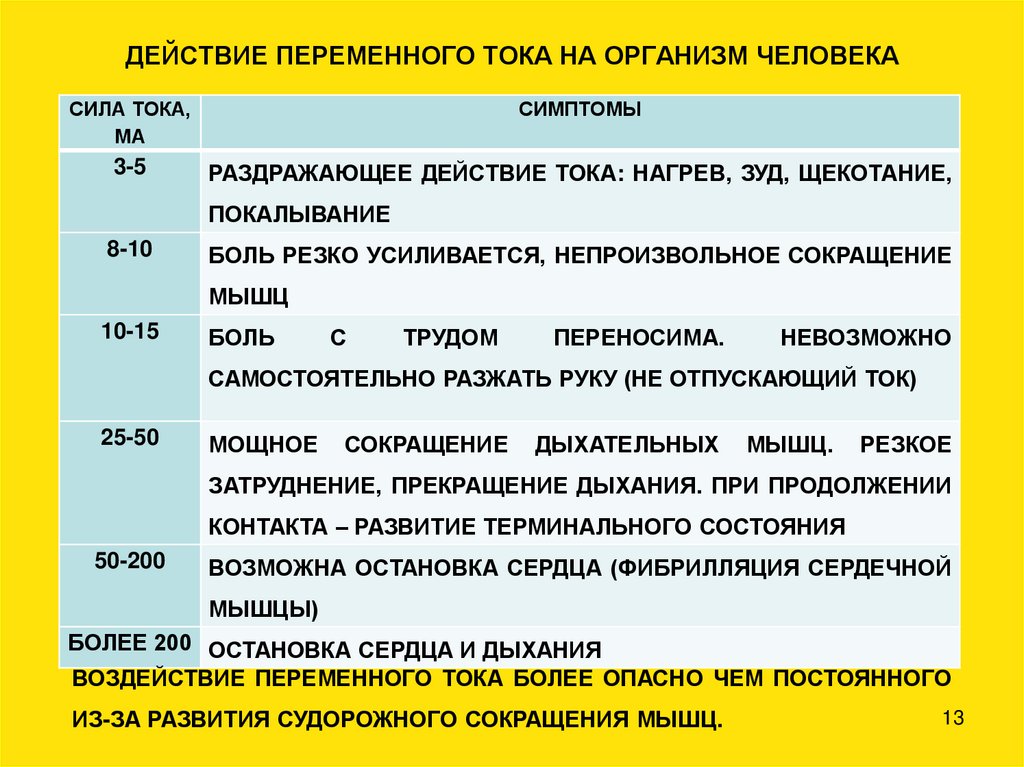

13. ДЕЙСТВИЕ ПЕРЕМЕННОГО ТОКА НА ОРГАНИЗМ ЧЕЛОВЕКА

СИЛА ТОКА,
МА
СИМПТОМЫ
3-5
РАЗДРАЖАЮЩЕЕ ДЕЙСТВИЕ ТОКА: НАГРЕВ, ЗУД, ЩЕКОТАНИЕ,
ПОКАЛЫВАНИЕ
8-10
БОЛЬ РЕЗКО УСИЛИВАЕТСЯ, НЕПРОИЗВОЛЬНОЕ СОКРАЩЕНИЕ
МЫШЦ
10-15
БОЛЬ
С
ТРУДОМ
ПЕРЕНОСИМА.
НЕВОЗМОЖНО
САМОСТОЯТЕЛЬНО РАЗЖАТЬ РУКУ (НЕ ОТПУСКАЮЩИЙ ТОК)
25-50
МОЩНОЕ
СОКРАЩЕНИЕ
ДЫХАТЕЛЬНЫХ
МЫШЦ.
РЕЗКОЕ
ЗАТРУДНЕНИЕ, ПРЕКРАЩЕНИЕ ДЫХАНИЯ. ПРИ ПРОДОЛЖЕНИИ
КОНТАКТА – РАЗВИТИЕ ТЕРМИНАЛЬНОГО СОСТОЯНИЯ
50-200
ВОЗМОЖНА ОСТАНОВКА СЕРДЦА (ФИБРИЛЛЯЦИЯ СЕРДЕЧНОЙ
МЫШЦЫ)
БОЛЕЕ 200 ОСТАНОВКА СЕРДЦА И ДЫХАНИЯ
ВОЗДЕЙСТВИЕ ПЕРЕМЕННОГО ТОКА БОЛЕЕ ОПАСНО ЧЕМ ПОСТОЯННОГО
ИЗ-ЗА РАЗВИТИЯ СУДОРОЖНОГО СОКРАЩЕНИЯ МЫШЦ.
13

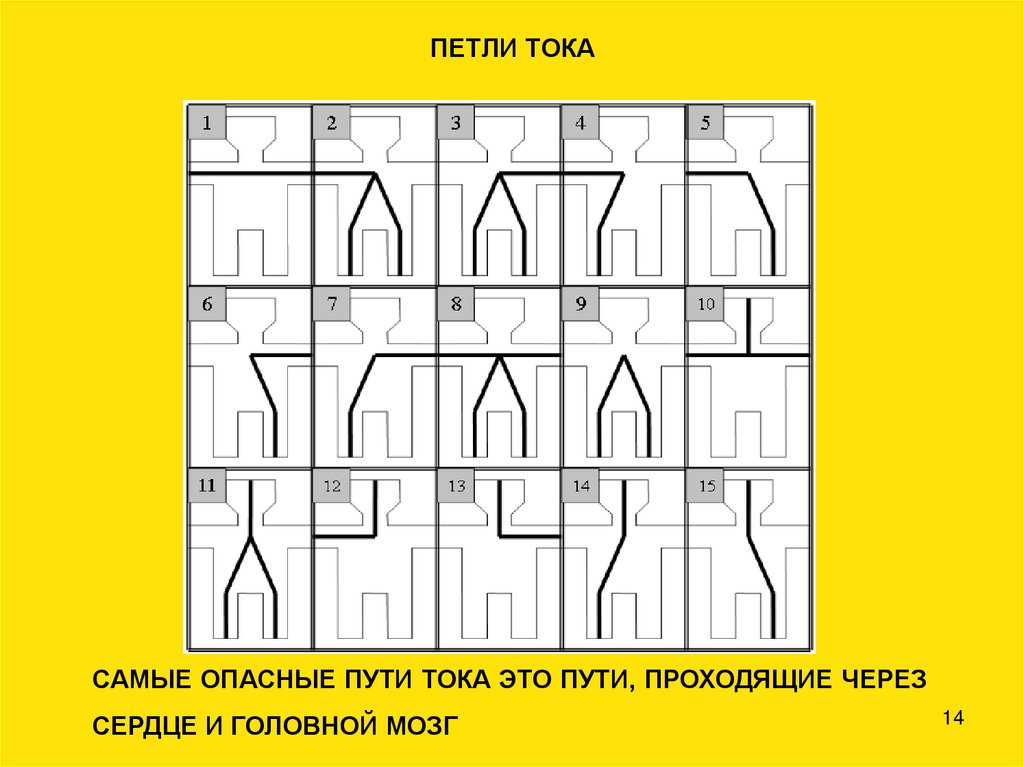

14. ПЕТЛИ ТОКА

САМЫЕ ОПАСНЫЕ ПУТИ ТОКА ЭТО ПУТИ, ПРОХОДЯЩИЕ ЧЕРЕЗ
СЕРДЦЕ И ГОЛОВНОЙ МОЗГ
14

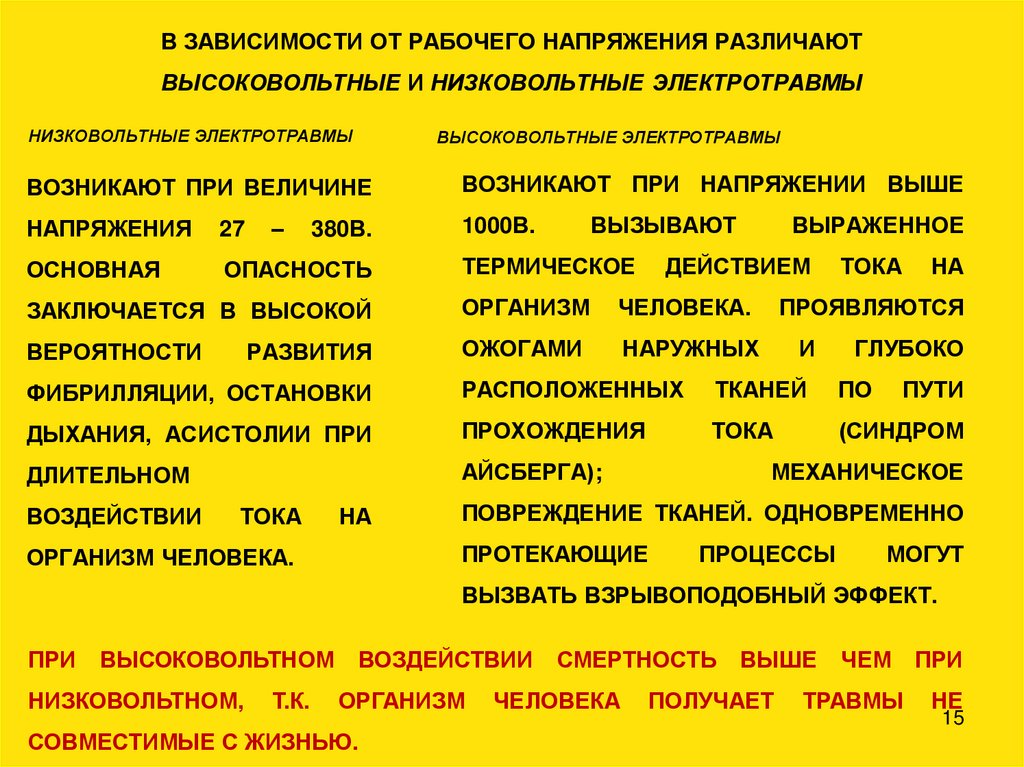

15. В ЗАВИСИМОСТИ ОТ РАБОЧЕГО НАПРЯЖЕНИЯ РАЗЛИЧАЮТ ВЫСОКОВОЛЬТНЫЕ И НИЗКОВОЛЬТНЫЕ ЭЛЕКТРОТРАВМЫ

НИЗКОВОЛЬТНЫЕ ЭЛЕКТРОТРАВМЫ
ВЫСОКОВОЛЬТНЫЕ ЭЛЕКТРОТРАВМЫ
ВОЗНИКАЮТ ПРИ ВЕЛИЧИНЕ
ВОЗНИКАЮТ ПРИ НАПРЯЖЕНИИ ВЫШЕ
НАПРЯЖЕНИЯ
27
1000В.
ОСНОВНАЯ
ОПАСНОСТЬ
–
380В.
ВЫЗЫВАЮТ
ТЕРМИЧЕСКОЕ
ВЫРАЖЕННОЕ
ДЕЙСТВИЕМ
ЗАКЛЮЧАЕТСЯ В ВЫСОКОЙ
ОРГАНИЗМ
ЧЕЛОВЕКА.
ВЕРОЯТНОСТИ
ОЖОГАМИ
НАРУЖНЫХ
РАЗВИТИЯ
ТОКА
НА
ПРОЯВЛЯЮТСЯ
И
ГЛУБОКО
ФИБРИЛЛЯЦИИ, ОСТАНОВКИ
РАСПОЛОЖЕННЫХ
ТКАНЕЙ
ПО
ДЫХАНИЯ, АСИСТОЛИИ ПРИ
ПРОХОЖДЕНИЯ
ТОКА
(СИНДРОМ
ДЛИТЕЛЬНОМ
АЙСБЕРГА);
ВОЗДЕЙСТВИИ
ТОКА
НА
МЕХАНИЧЕСКОЕ
ПОВРЕЖДЕНИЕ ТКАНЕЙ. ОДНОВРЕМЕННО
ПРОТЕКАЮЩИЕ
ОРГАНИЗМ ЧЕЛОВЕКА.
ПУТИ
ПРОЦЕССЫ
МОГУТ
ВЫЗВАТЬ ВЗРЫВОПОДОБНЫЙ ЭФФЕКТ.
ПРИ
ВЫСОКОВОЛЬТНОМ
НИЗКОВОЛЬТНОМ,
Т.К.
ВОЗДЕЙСТВИИ
ОРГАНИЗМ
СОВМЕСТИМЫЕ С ЖИЗНЬЮ.
СМЕРТНОСТЬ
ЧЕЛОВЕКА
ВЫШЕ
ПОЛУЧАЕТ
ЧЕМ
ПРИ
ТРАВМЫ
НЕ
15

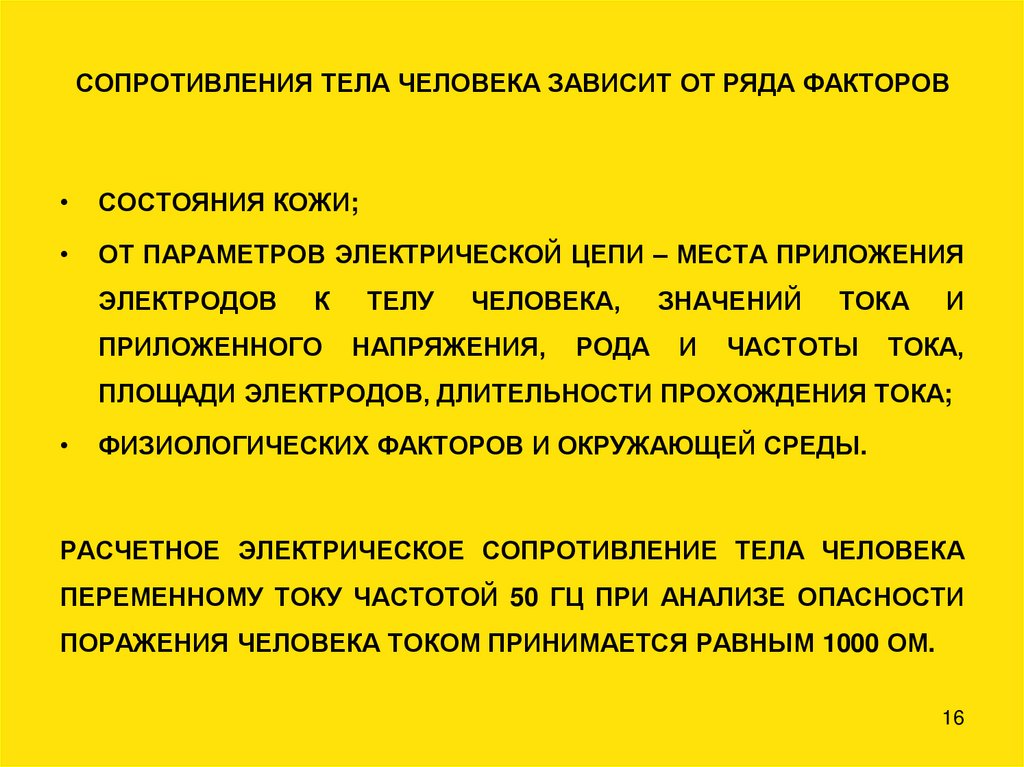

16. СОПРОТИВЛЕНИЯ ТЕЛА ЧЕЛОВЕКА ЗАВИСИТ ОТ РЯДА ФАКТОРОВ

СОСТОЯНИЯ КОЖИ;
ОТ ПАРАМЕТРОВ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ – МЕСТА ПРИЛОЖЕНИЯ
ЭЛЕКТРОДОВ
К
ПРИЛОЖЕННОГО
ТЕЛУ
ЧЕЛОВЕКА,
НАПРЯЖЕНИЯ,
РОДА
ЗНАЧЕНИЙ
И
ТОКА
ЧАСТОТЫ
И
ТОКА,
ПЛОЩАДИ ЭЛЕКТРОДОВ, ДЛИТЕЛЬНОСТИ ПРОХОЖДЕНИЯ ТОКА;
ФИЗИОЛОГИЧЕСКИХ ФАКТОРОВ И ОКРУЖАЮЩЕЙ СРЕДЫ.
РАСЧЕТНОЕ ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ТЕЛА ЧЕЛОВЕКА
ПЕРЕМЕННОМУ ТОКУ ЧАСТОТОЙ 50 ГЦ ПРИ АНАЛИЗЕ ОПАСНОСТИ
ПОРАЖЕНИЯ ЧЕЛОВЕКА ТОКОМ ПРИНИМАЕТСЯ РАВНЫМ 1000 ОМ.
16

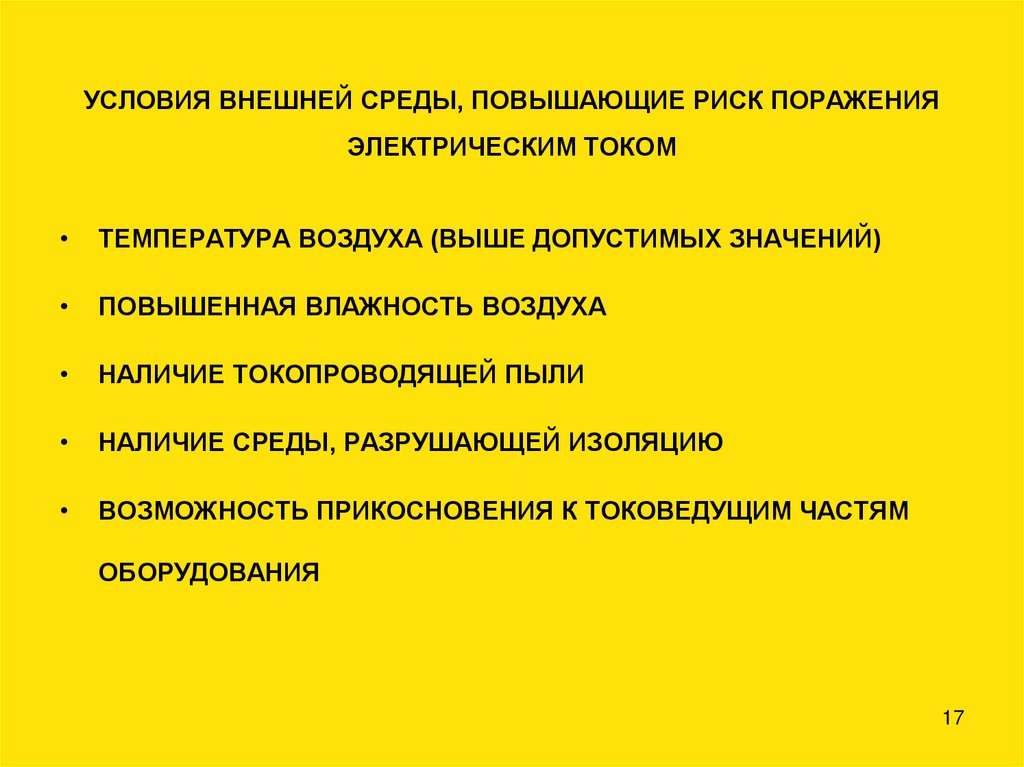

17. УСЛОВИЯ ВНЕШНЕЙ СРЕДЫ, ПОВЫШАЮЩИЕ РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ

ТЕМПЕРАТУРА ВОЗДУХА (ВЫШЕ ДОПУСТИМЫХ ЗНАЧЕНИЙ)
ПОВЫШЕННАЯ ВЛАЖНОСТЬ ВОЗДУХА
НАЛИЧИЕ ТОКОПРОВОДЯЩЕЙ ПЫЛИ
НАЛИЧИЕ СРЕДЫ, РАЗРУШАЮЩЕЙ ИЗОЛЯЦИЮ
ВОЗМОЖНОСТЬ ПРИКОСНОВЕНИЯ К ТОКОВЕДУЩИМ ЧАСТЯМ
ОБОРУДОВАНИЯ
17

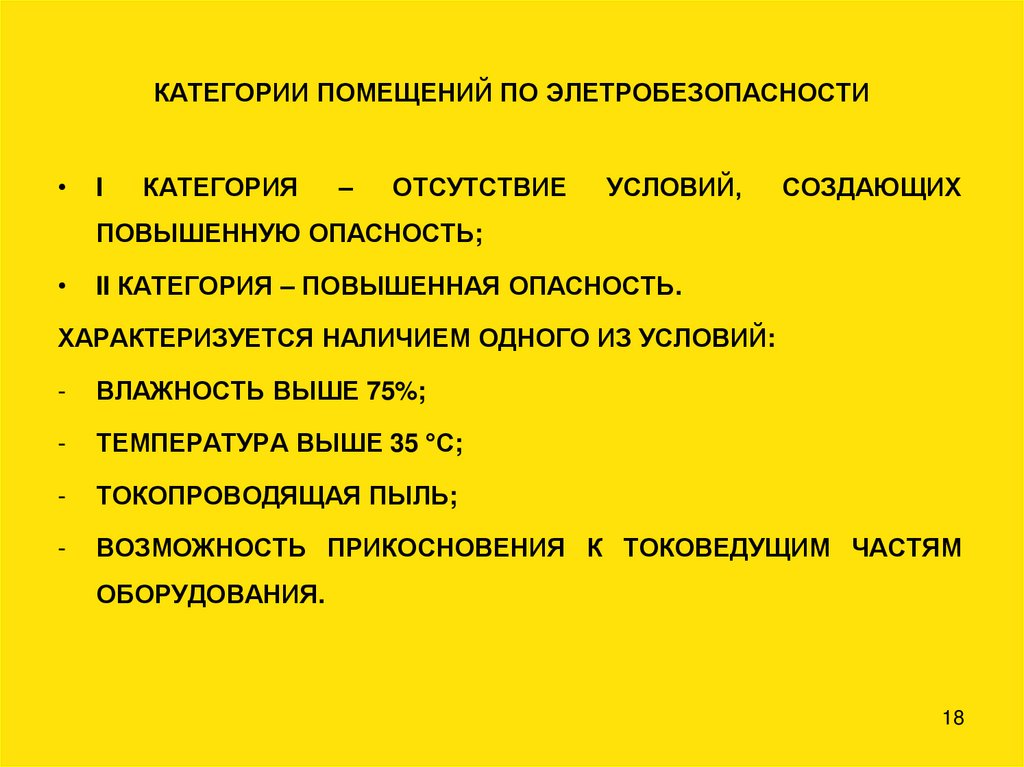

18. КАТЕГОРИИ ПОМЕЩЕНИЙ ПО ЭЛЕТРОБЕЗОПАСНОСТИ

I
КАТЕГОРИЯ
–
ОТСУТСТВИЕ
УСЛОВИЙ,
СОЗДАЮЩИХ
ПОВЫШЕННУЮ ОПАСНОСТЬ;
II КАТЕГОРИЯ – ПОВЫШЕННАЯ ОПАСНОСТЬ.
ХАРАКТЕРИЗУЕТСЯ НАЛИЧИЕМ ОДНОГО ИЗ УСЛОВИЙ:
-
ВЛАЖНОСТЬ ВЫШЕ 75%;
-
ТЕМПЕРАТУРА ВЫШЕ 35 °С;
-
ТОКОПРОВОДЯЩАЯ ПЫЛЬ;
-
ВОЗМОЖНОСТЬ ПРИКОСНОВЕНИЯ К ТОКОВЕДУЩИМ ЧАСТЯМ
ОБОРУДОВАНИЯ.
18

19.

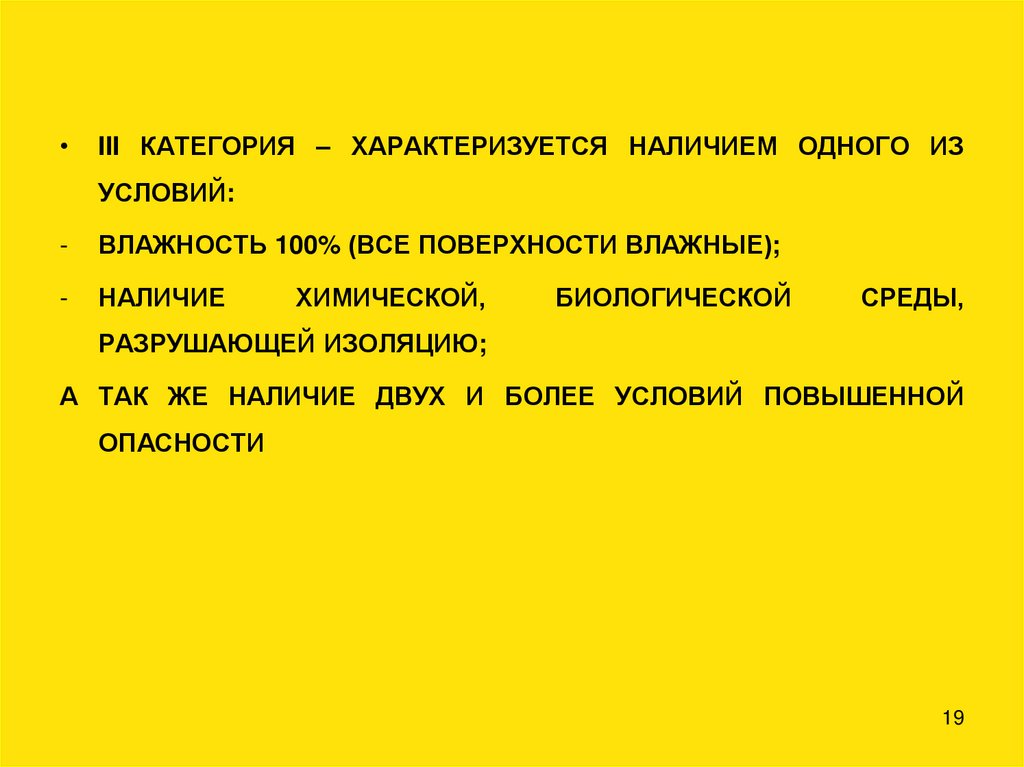

III КАТЕГОРИЯ – ХАРАКТЕРИЗУЕТСЯ НАЛИЧИЕМ ОДНОГО ИЗ
УСЛОВИЙ:
-
ВЛАЖНОСТЬ 100% (ВСЕ ПОВЕРХНОСТИ ВЛАЖНЫЕ);
-
НАЛИЧИЕ
ХИМИЧЕСКОЙ,
БИОЛОГИЧЕСКОЙ
СРЕДЫ,
РАЗРУШАЮЩЕЙ ИЗОЛЯЦИЮ;
А ТАК ЖЕ НАЛИЧИЕ ДВУХ И БОЛЕЕ УСЛОВИЙ ПОВЫШЕННОЙ
ОПАСНОСТИ
19

20.

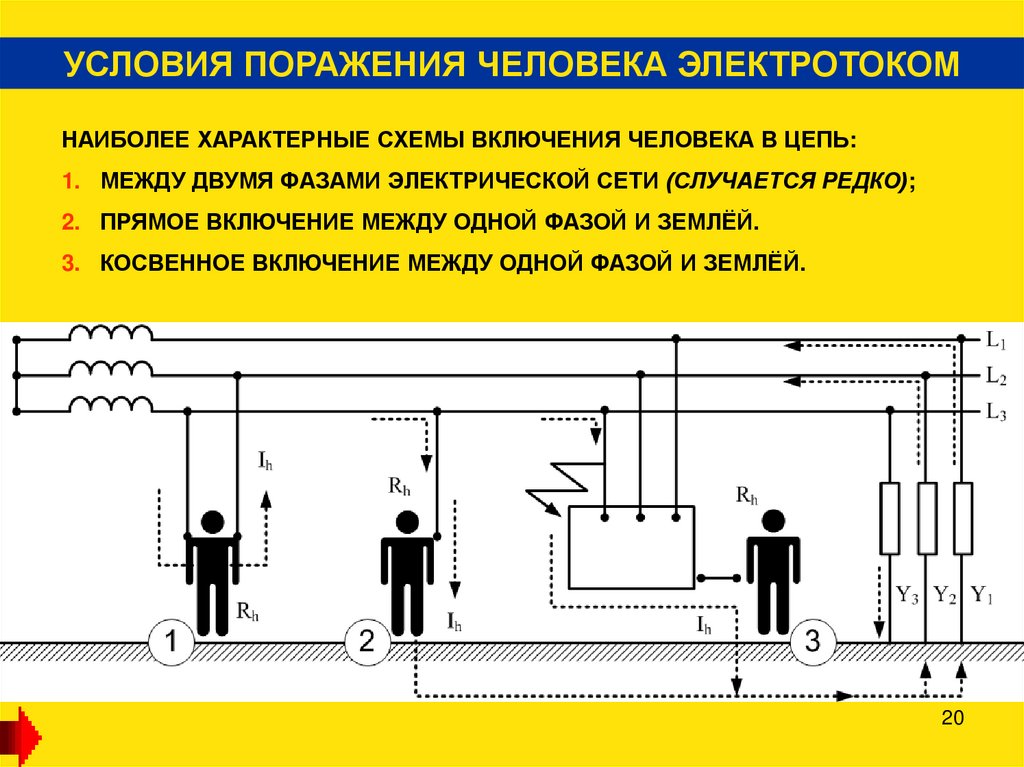

УСЛОВИЯ ПОРАЖЕНИЯ ЧЕЛОВЕКА ЭЛЕКТРОТОКОМ
НАИБОЛЕЕ ХАРАКТЕРНЫЕ СХЕМЫ ВКЛЮЧЕНИЯ ЧЕЛОВЕКА В ЦЕПЬ:
1. МЕЖДУ ДВУМЯ ФАЗАМИ ЭЛЕКТРИЧЕСКОЙ СЕТИ (СЛУЧАЕТСЯ РЕДКО);
2. ПРЯМОЕ ВКЛЮЧЕНИЕ МЕЖДУ ОДНОЙ ФАЗОЙ И ЗЕМЛЁЙ.
3. КОСВЕННОЕ ВКЛЮЧЕНИЕ МЕЖДУ ОДНОЙ ФАЗОЙ И ЗЕМЛЁЙ.
20

21.

УСЛОВИЯ ПОРАЖЕНИЯ ЧЕЛОВЕКА ЭЛЕКТРОТОКОМ
ПРИЧИНЫ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
1.
ПРИКОСНОВЕНИЕ К НЕИЗОЛИРОВАННЫМ ТОКОВЕДУЩИМ ЧАСТЯМ
УСТАНОВКИ
В
РЕЗУЛЬТАТЕ
ОШИБОЧНЫХ
ДЕЙСТВИЙ
ЧЕЛОВЕКА.
НЕИСПРАВНОСТЬ СИЗ, КОТОРЫМИ ПОЛЬЗОВАЛСЯ ЧЕЛОВЕК.
21

22.

УСЛОВИЯ ПОРАЖЕНИЯ ЧЕЛОВЕКА ЭЛЕКТРОТОКОМ
ПРИЧИНЫ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
2.
ПОЯВЛЕНИЕ
НАПРЯЖЕНИЯ
НА
МЕТАЛЛИЧЕСКИХ
ЧАСТЯХ
КОНСТРУКЦИЙ, НЕ ПРЕДНАЗНАЧЕННЫХ ДЛЯ ЭТИХ ЦЕЛЕЙ В РЕЗУЛЬТАТЕ:
• ПОВРЕЖДЕНИЯ ИЗОЛЯЦИИ;
• ПАДЕНИЯ НЕИЗОЛИРОВАННОГО ПРОВОДА НА КОНСТРУКЦИИ И ДР.
22

23.

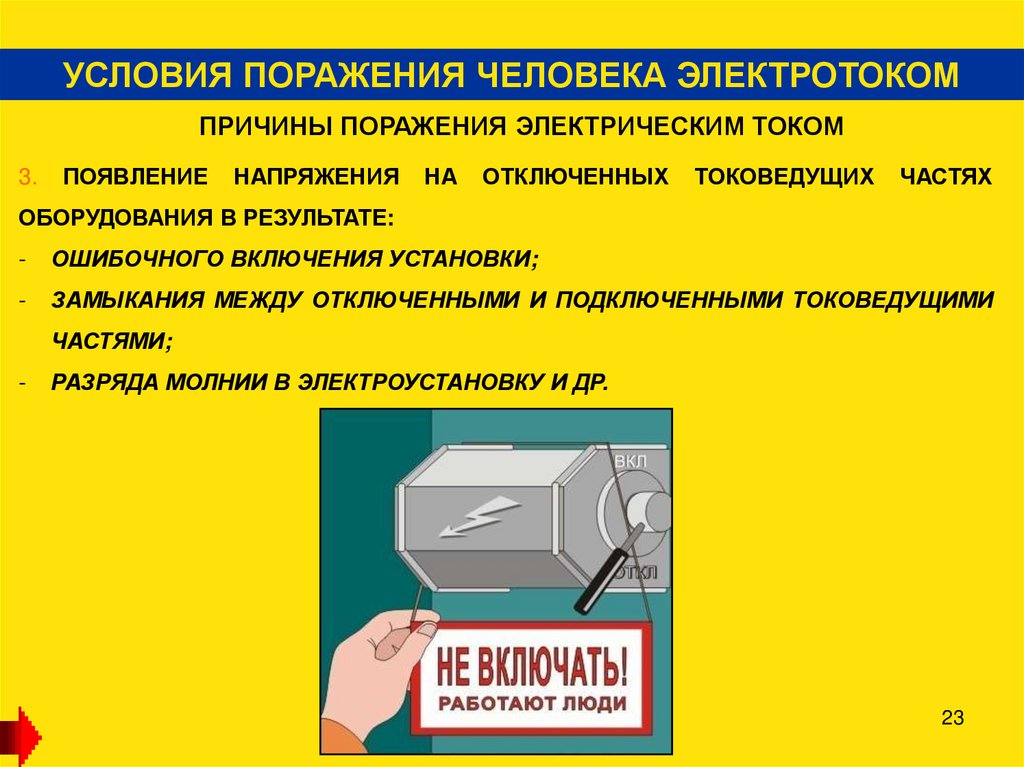

УСЛОВИЯ ПОРАЖЕНИЯ ЧЕЛОВЕКА ЭЛЕКТРОТОКОМ
ПРИЧИНЫ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
3.
ПОЯВЛЕНИЕ
НАПРЯЖЕНИЯ
НА
ОТКЛЮЧЕННЫХ
ТОКОВЕДУЩИХ
ЧАСТЯХ
ОБОРУДОВАНИЯ В РЕЗУЛЬТАТЕ:
-
ОШИБОЧНОГО ВКЛЮЧЕНИЯ УСТАНОВКИ;
-
ЗАМЫКАНИЯ МЕЖДУ ОТКЛЮЧЕННЫМИ И ПОДКЛЮЧЕННЫМИ ТОКОВЕДУЩИМИ
ЧАСТЯМИ;
-
РАЗРЯДА МОЛНИИ В ЭЛЕКТРОУСТАНОВКУ И ДР.
23

24.

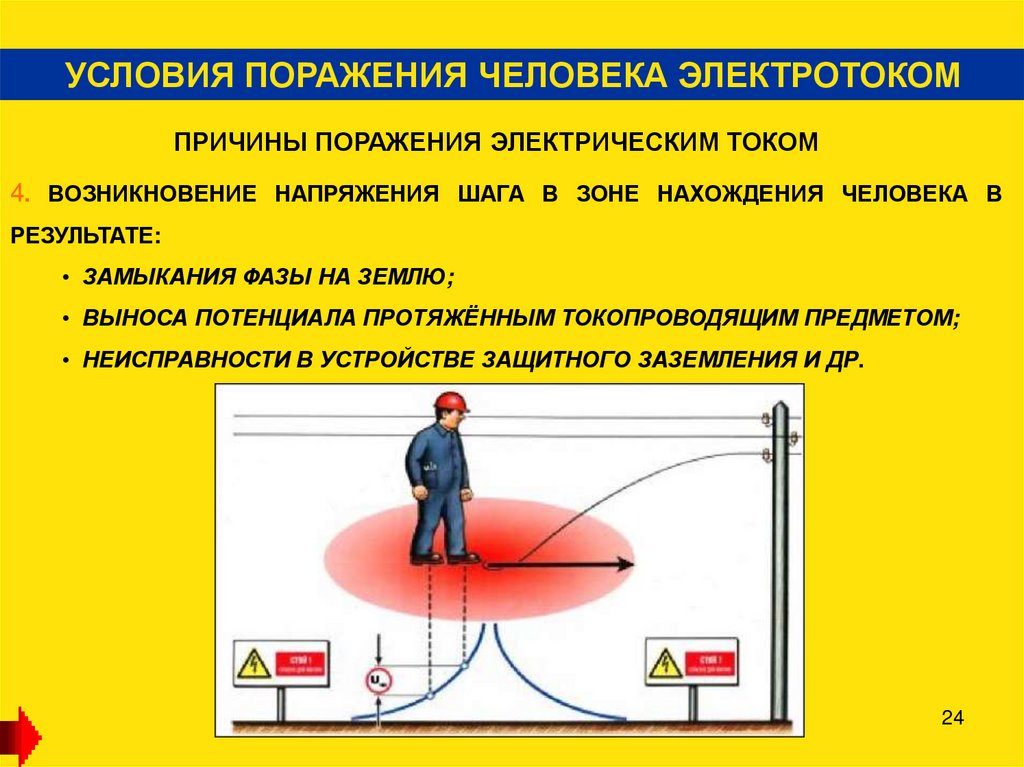

УСЛОВИЯ ПОРАЖЕНИЯ ЧЕЛОВЕКА ЭЛЕКТРОТОКОМ
ПРИЧИНЫ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
4. ВОЗНИКНОВЕНИЕ НАПРЯЖЕНИЯ ШАГА В ЗОНЕ НАХОЖДЕНИЯ ЧЕЛОВЕКА В
РЕЗУЛЬТАТЕ:
• ЗАМЫКАНИЯ ФАЗЫ НА ЗЕМЛЮ;
• ВЫНОСА ПОТЕНЦИАЛА ПРОТЯЖЁННЫМ ТОКОПРОВОДЯЩИМ ПРЕДМЕТОМ;
• НЕИСПРАВНОСТИ В УСТРОЙСТВЕ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ И ДР.
24

25.

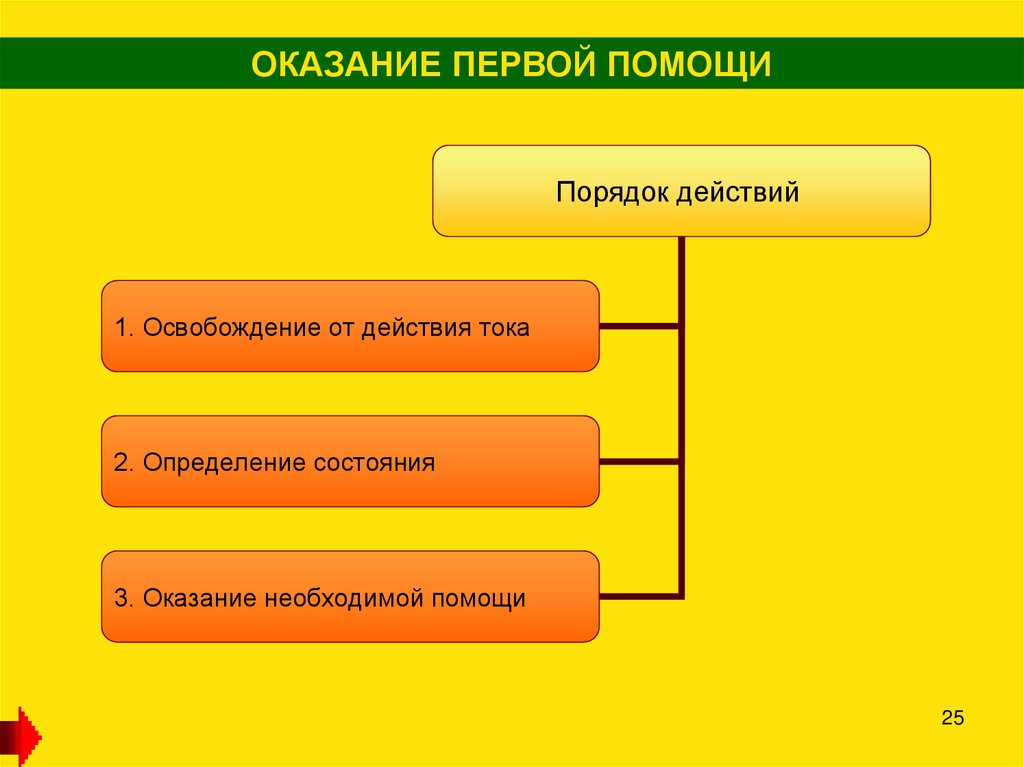

ОКАЗАНИЕ ПЕРВОЙ ПОМОЩИ
Порядок действий
1. Освобождение от действия тока
2. Определение состояния
3. Оказание необходимой помощи
25

26.

ОКАЗАНИЕ ПЕРВОЙ ПОМОЩИ
26

27.

ОКАЗАНИЕ ПЕРВОЙ ПОМОЩИ

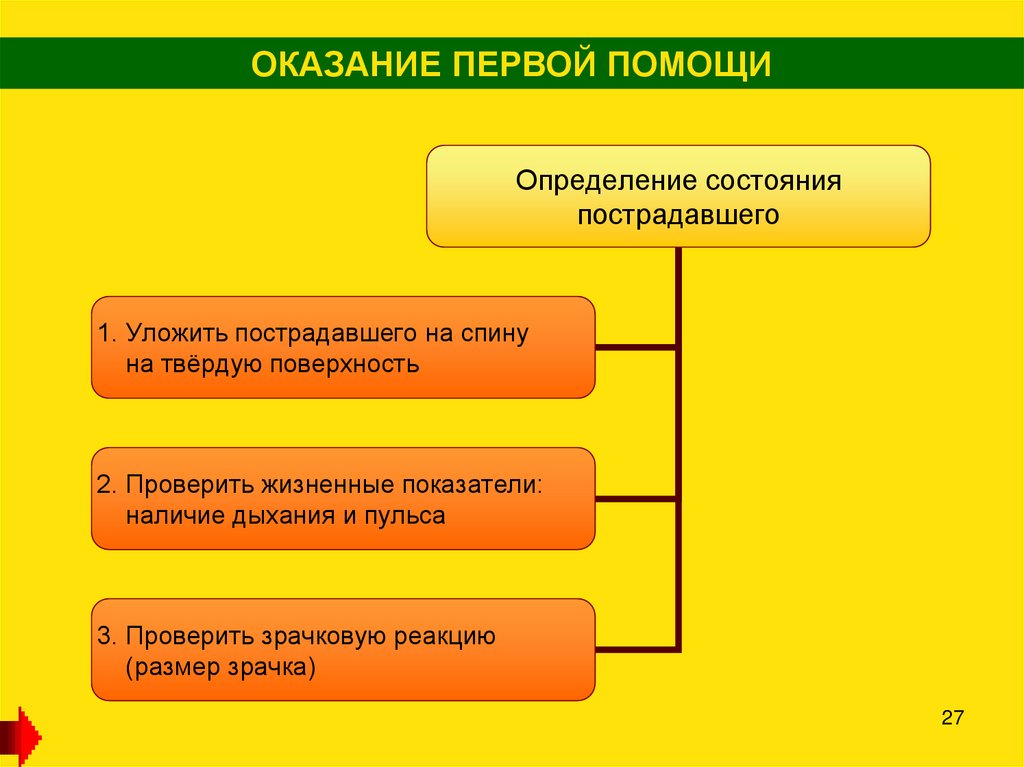

Определение состояния
пострадавшего
1. Уложить пострадавшего на спину
на твёрдую поверхность
2. Проверить жизненные показатели:
наличие дыхания и пульса
3. Проверить зрачковую реакцию
(размер зрачка)
27

28.

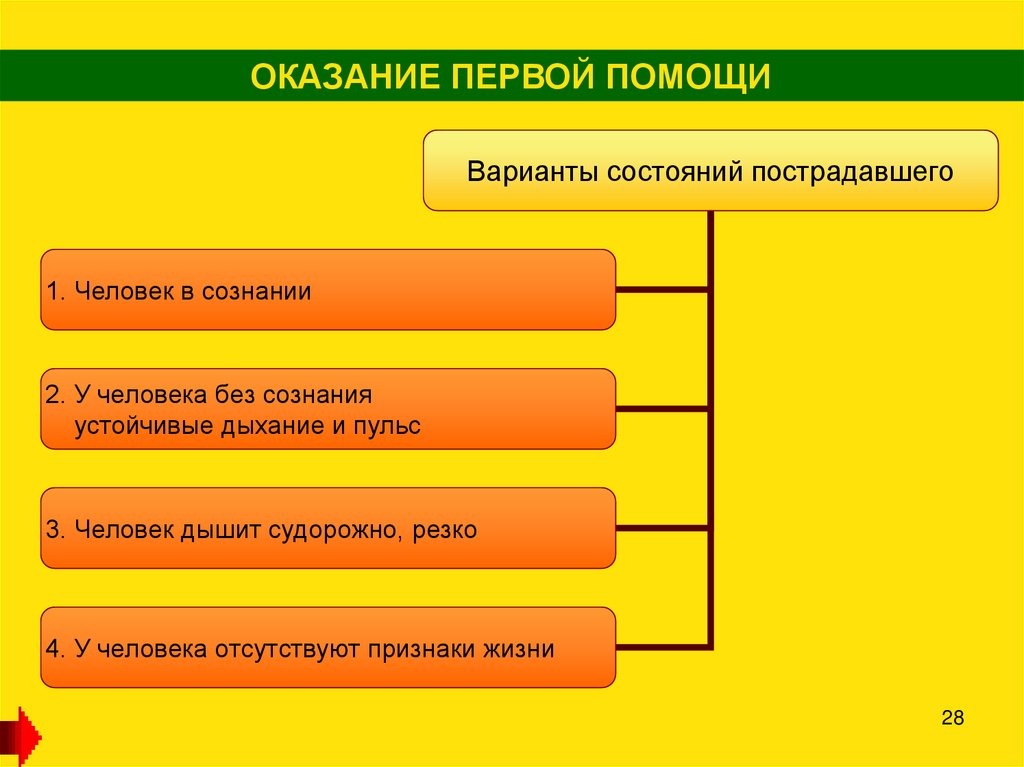

ОКАЗАНИЕ ПЕРВОЙ ПОМОЩИ
Варианты состояний пострадавшего
1. Человек в сознании
2. У человека без сознания
устойчивые дыхание и пульс
3. Человек дышит судорожно, резко
4. У человека отсутствуют признаки жизни
28

29.

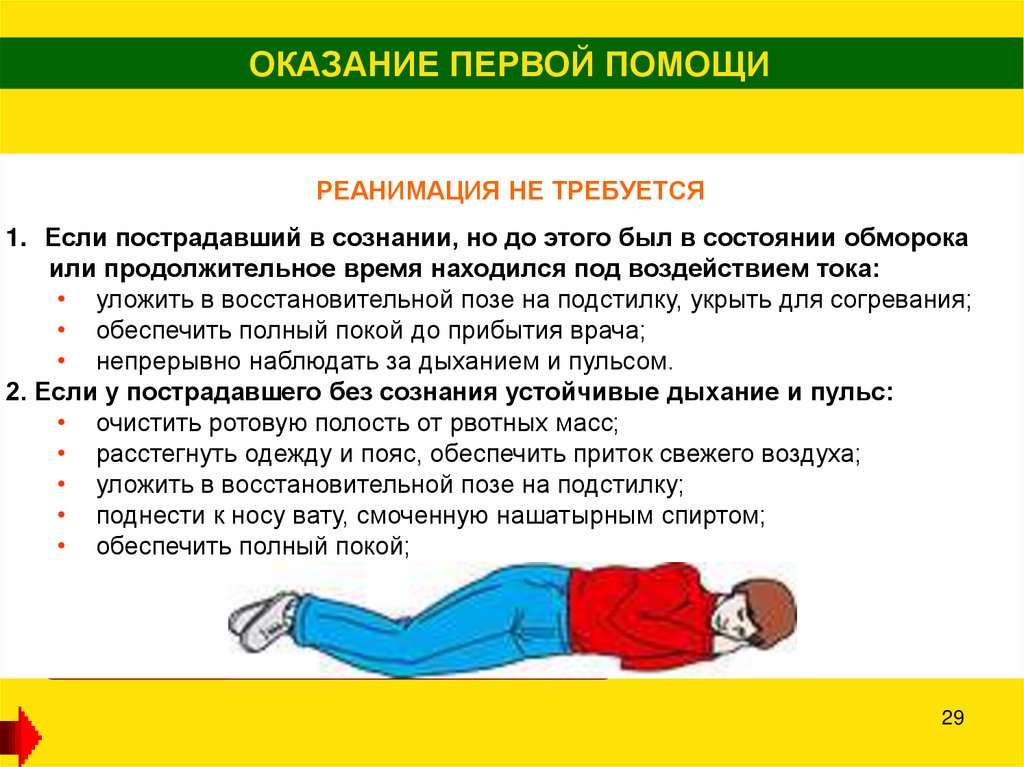

ОКАЗАНИЕ ПЕРВОЙ ПОМОЩИ
РЕАНИМАЦИЯ НЕ ТРЕБУЕТСЯ
1. Если пострадавший в сознании, но
до этогосостояний
был в состоянии
обморока
Варианты
пострадавшего
или продолжительное время находился под воздействием тока:
• уложить в восстановительной позе на подстилку, укрыть для согревания;
обеспечить
полный покой до прибытия врача;
1.• Человек
в сознании
• непрерывно наблюдать за дыханием и пульсом.
2. Если у пострадавшего без сознания устойчивые дыхание и пульс:
полость от рвотных масс;
2.• У очистить
человека ротовую
без сознания
• устойчивые
расстегнуть
одеждуиипульс
пояс, обеспечить приток свежего воздуха;
дыхание
• уложить в восстановительной позе на подстилку;
• поднести к носу вату, смоченную нашатырным спиртом;
3.• Человек
дышит
судорожно,
обеспечить
полный
покой;резко
4. У человека отсутствуют признаки жизни
29

30.

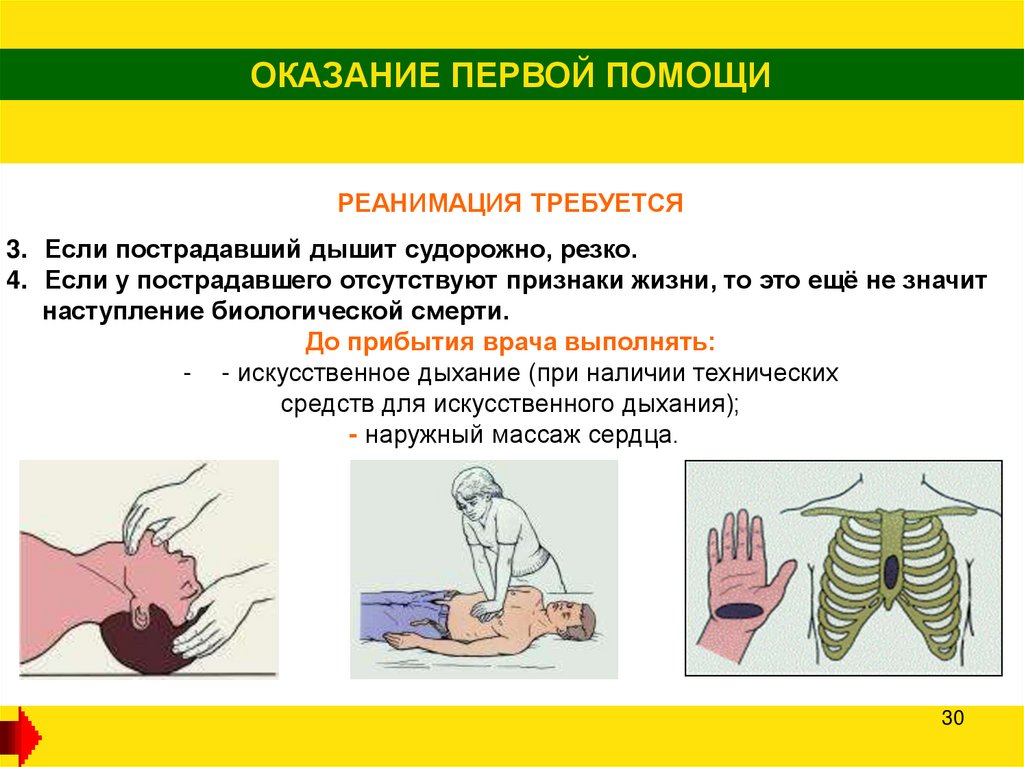

ОКАЗАНИЕ ПЕРВОЙ ПОМОЩИ
РЕАНИМАЦИЯ ТРЕБУЕТСЯ
РЕАНИМАЦИЯ НЕ ТРЕБУЕТСЯ
3. Если пострадавший дышит судорожно, резко.
1. Если пострадавший в сознании, но до этого был в состоянии обморока
4. Если у пострадавшего отсутствуют признаки жизни, то это ещё не значит
или продолжительное время находился под воздействием тока:
наступление биологической смерти.
• уложить в восстановительной позе на подстилку, укрыть для согревания;
До прибытия врача выполнять:
• обеспечить полный покой до прибытия врача;
- - искусственное дыхание (при наличии технических
• непрерывно наблюдать за дыханием и пульсом.
средств для искусственного дыхания);
2. Если у пострадавшего без сознания устойчивые дыхание и пульс:
- наружный массаж сердца.
• очистить ротовую полость от рвотных масс;
• расстегнуть одежду и пояс, обеспечить приток свежего воздуха;
• уложить в восстановительной позе на подстилку;
• поднести к носу вату, смоченную нашатырным спиртом;
• обеспечить полный покой;
30

31.

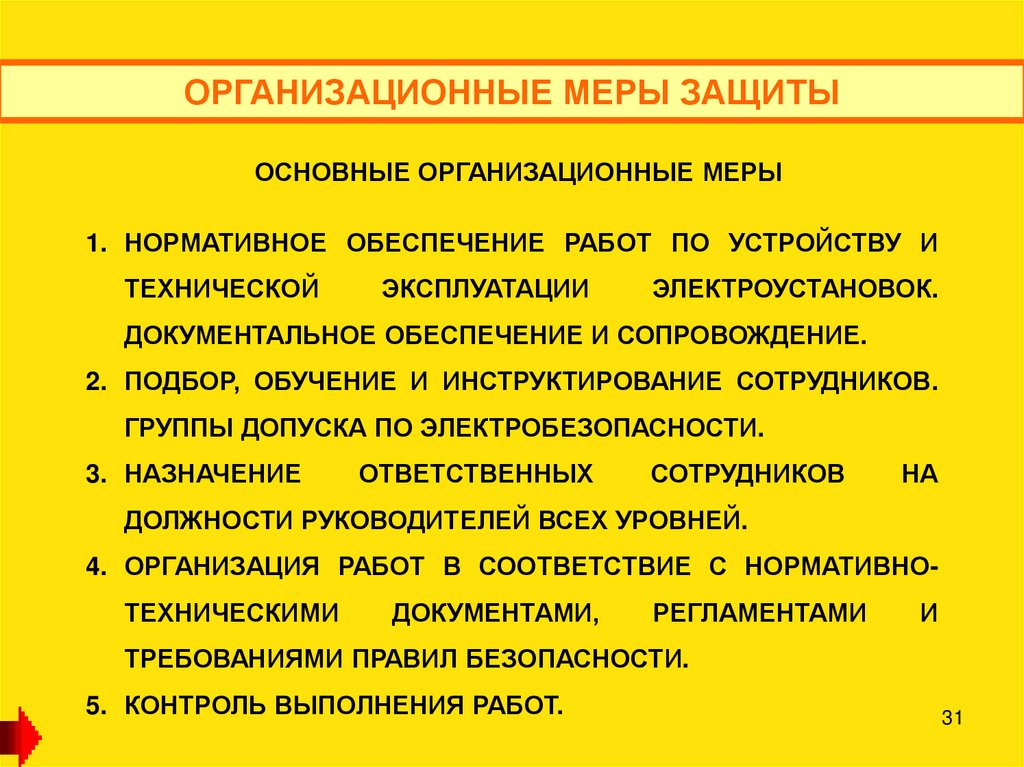

ОРГАНИЗАЦИОННЫЕ МЕРЫ ЗАЩИТЫ
ОСНОВНЫЕ ОРГАНИЗАЦИОННЫЕ МЕРЫ
1. НОРМАТИВНОЕ ОБЕСПЕЧЕНИЕ РАБОТ ПО УСТРОЙСТВУ И
ТЕХНИЧЕСКОЙ
ЭКСПЛУАТАЦИИ
ЭЛЕКТРОУСТАНОВОК.
ДОКУМЕНТАЛЬНОЕ ОБЕСПЕЧЕНИЕ И СОПРОВОЖДЕНИЕ.
2. ПОДБОР, ОБУЧЕНИЕ И ИНСТРУКТИРОВАНИЕ СОТРУДНИКОВ.
ГРУППЫ ДОПУСКА ПО ЭЛЕКТРОБЕЗОПАСНОСТИ.
3. НАЗНАЧЕНИЕ
ОТВЕТСТВЕННЫХ
СОТРУДНИКОВ
НА
ДОЛЖНОСТИ РУКОВОДИТЕЛЕЙ ВСЕХ УРОВНЕЙ.
4. ОРГАНИЗАЦИЯ РАБОТ В СООТВЕТСТВИЕ С НОРМАТИВНОТЕХНИЧЕСКИМИ
ДОКУМЕНТАМИ,
РЕГЛАМЕНТАМИ
И
ТРЕБОВАНИЯМИ ПРАВИЛ БЕЗОПАСНОСТИ.
5. КОНТРОЛЬ ВЫПОЛНЕНИЯ РАБОТ.
31

32.

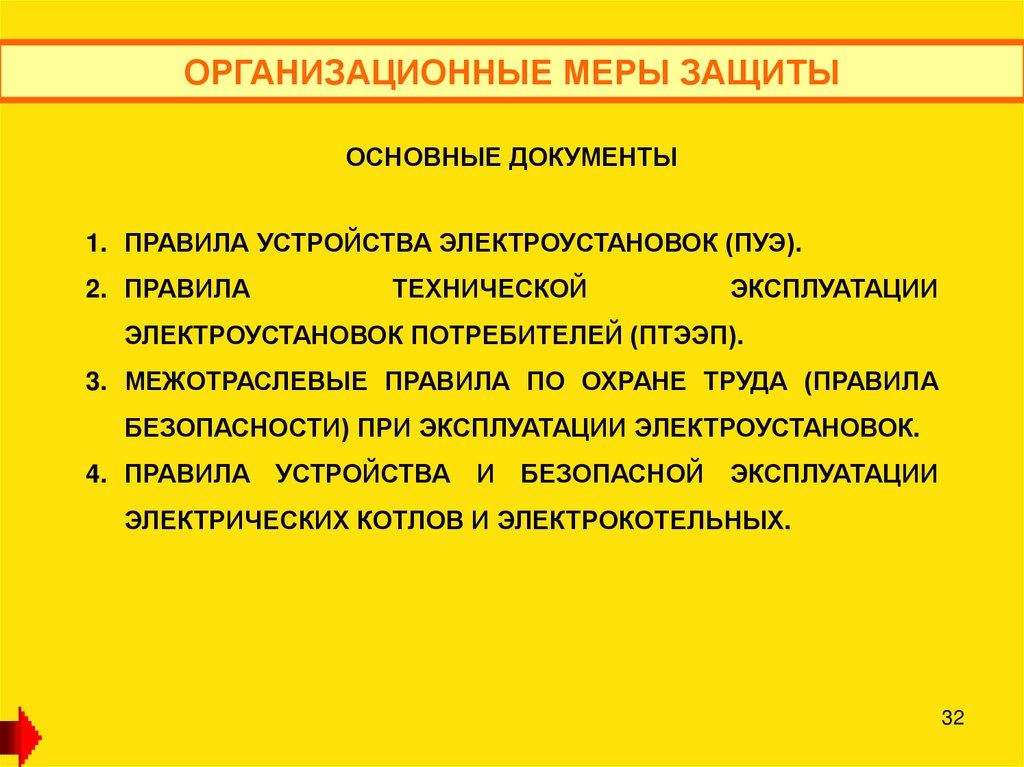

ОРГАНИЗАЦИОННЫЕ МЕРЫ ЗАЩИТЫ
ОСНОВНЫЕ ДОКУМЕНТЫ
1. ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК (ПУЭ).
2. ПРАВИЛА
ТЕХНИЧЕСКОЙ
ЭКСПЛУАТАЦИИ
ЭЛЕКТРОУСТАНОВОК ПОТРЕБИТЕЛЕЙ (ПТЭЭП).
3. МЕЖОТРАСЛЕВЫЕ ПРАВИЛА ПО ОХРАНЕ ТРУДА (ПРАВИЛА
БЕЗОПАСНОСТИ) ПРИ ЭКСПЛУАТАЦИИ ЭЛЕКТРОУСТАНОВОК.
4. ПРАВИЛА УСТРОЙСТВА И
БЕЗОПАСНОЙ
ЭКСПЛУАТАЦИИ
ЭЛЕКТРИЧЕСКИХ КОТЛОВ И ЭЛЕКТРОКОТЕЛЬНЫХ.
32

33.

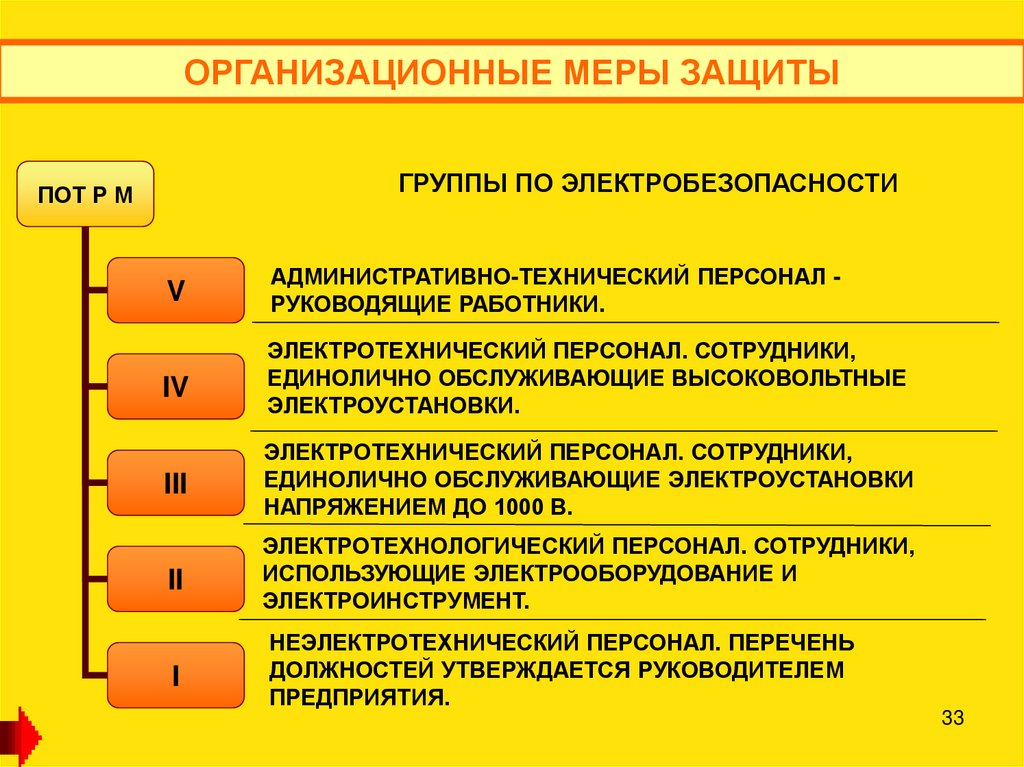

ОРГАНИЗАЦИОННЫЕ МЕРЫ ЗАЩИТЫ
ГРУППЫ ПО ЭЛЕКТРОБЕЗОПАСНОСТИ
ПОТ Р М
V
IV
АДМИНИСТРАТИВНО-ТЕХНИЧЕСКИЙ ПЕРСОНАЛ РУКОВОДЯЩИЕ РАБОТНИКИ.
ЭЛЕКТРОТЕХНИЧЕСКИЙ ПЕРСОНАЛ. СОТРУДНИКИ,
ЕДИНОЛИЧНО ОБСЛУЖИВАЮЩИЕ ВЫСОКОВОЛЬТНЫЕ
ЭЛЕКТРОУСТАНОВКИ.
III
ЭЛЕКТРОТЕХНИЧЕСКИЙ ПЕРСОНАЛ. СОТРУДНИКИ,
ЕДИНОЛИЧНО ОБСЛУЖИВАЮЩИЕ ЭЛЕКТРОУСТАНОВКИ
НАПРЯЖЕНИЕМ ДО 1000 В.
II
ЭЛЕКТРОТЕХНОЛОГИЧЕСКИЙ ПЕРСОНАЛ. СОТРУДНИКИ,
ИСПОЛЬЗУЮЩИЕ ЭЛЕКТРООБОРУДОВАНИЕ И
ЭЛЕКТРОИНСТРУМЕНТ.
I
НЕЭЛЕКТРОТЕХНИЧЕСКИЙ ПЕРСОНАЛ. ПЕРЕЧЕНЬ
ДОЛЖНОСТЕЙ УТВЕРЖДАЕТСЯ РУКОВОДИТЕЛЕМ
ПРЕДПРИЯТИЯ.
33

34.

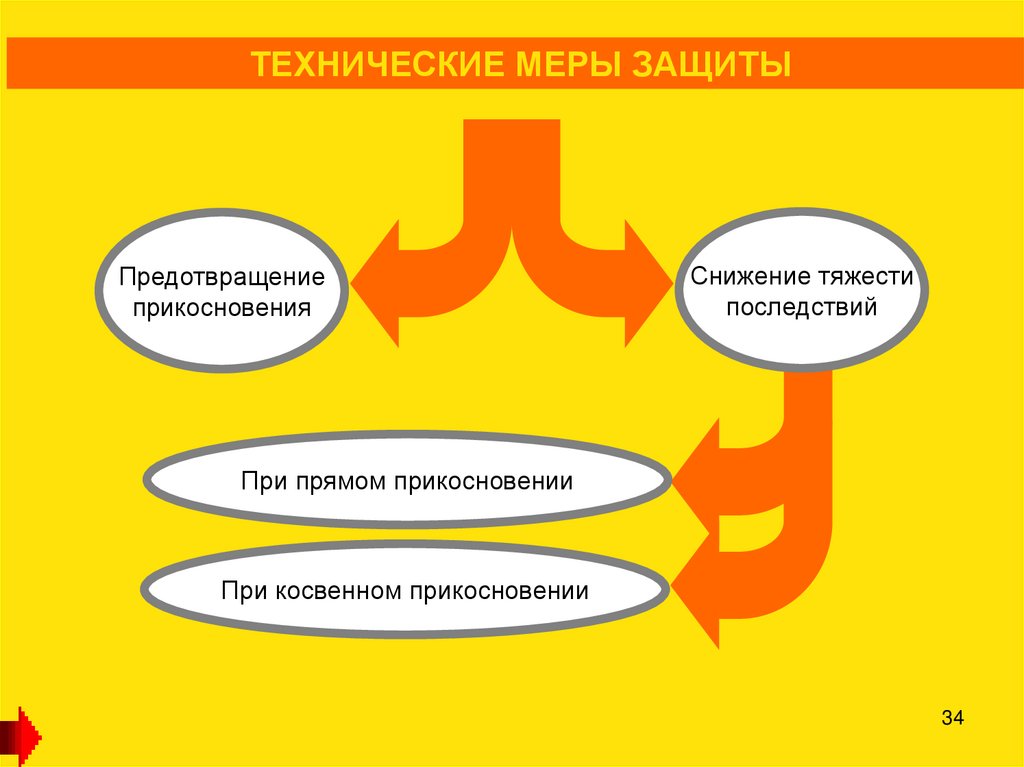

ТЕХНИЧЕСКИЕ МЕРЫ ЗАЩИТЫ
Предотвращение
прикосновения
Снижение тяжести
последствий
При прямом прикосновении
При косвенном прикосновении
34

35.

ТЕХНИЧЕСКИЕ МЕРЫ ЗАЩИТЫ
ИЗОЛИРОВАНИЕ
ТОКОВЕДУЩИХ ЧАСТЕЙ
ПРЕДОТВРАЩЕНИЕ
ПРИКОСНОВЕИЯ
ИСПОЛЬЗОВАНИЕ ОГРАЖДЕНИЙ,
БАРЬЕРОВ, КОЖУХОВ, ОБОЛОЧЕК
УДАЛЕНИЕ ПРОВОДНИКОВ
НА БЕЗОПАСНОЕ РАССТОЯНИЕ
ПРИМЕНЕНИЕ
ЭЛЕКТРОЗАЩИТНЫХ СРЕДСТВ
ИЗОЛИРОВАНИЕ
РАБОЧЕГО МЕСТА
35

36.

ТЕХНИЧЕСКИЕ МЕРЫ ЗАЩИТЫ
ЗАЩИТНОЕ
ОТКЛЮЧЕНИЕ
ПРЯМОЕ
ПРИКОСНОВЕНИЕ
ПРИМЕНЕНИЕ СВЕРХНИЗКОГО
НАПРЯЖЕНИЯ (<50 В)
ВЫРАВНИВАНИЕ
ПОТЕНЦИАЛОВ ПОВЕРХНОСТЕЙ
ПРИМЕНЕНИЕ ЗАЩИТНОГО
ШУНТИРОВАНИЯ
ЗАЩИТНОЕ ЭЛЕКТРИЧЕСКОЕ
РАЗДЕЛЕНИЕ ЦЕПЕЙ
36

37.

ТЕХНИЧЕСКИЕ МЕРЫ ЗАЩИТЫ
ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ
АВТОМАТИЧЕСКОЕ ОТКЛЮЧЕНИЕ ПИТАНИЯ
ПРИМЕНЕНИЕ ДВОЙНОЙ ИЗОЛЯЦИИ
КОСВЕННОЕ
ПРИКОСНОВЕНИЕ
ИЗОЛИРОВАНИЕ РАБОЧЕГО МЕСТА
ПРИМЕНЕНИЕ СВЕРХНИЗКОГО НАПРЯЖЕНИЯ
ЭЛЕКТРИЧЕСКОЕ РАЗДЕЛЕНИЕ ЦЕПИ
УРАВНИВАНИЕ ПОТЕНЦИАЛОВ ПОВЕРХНОСТЕЙ
27.11.2025
37

38.

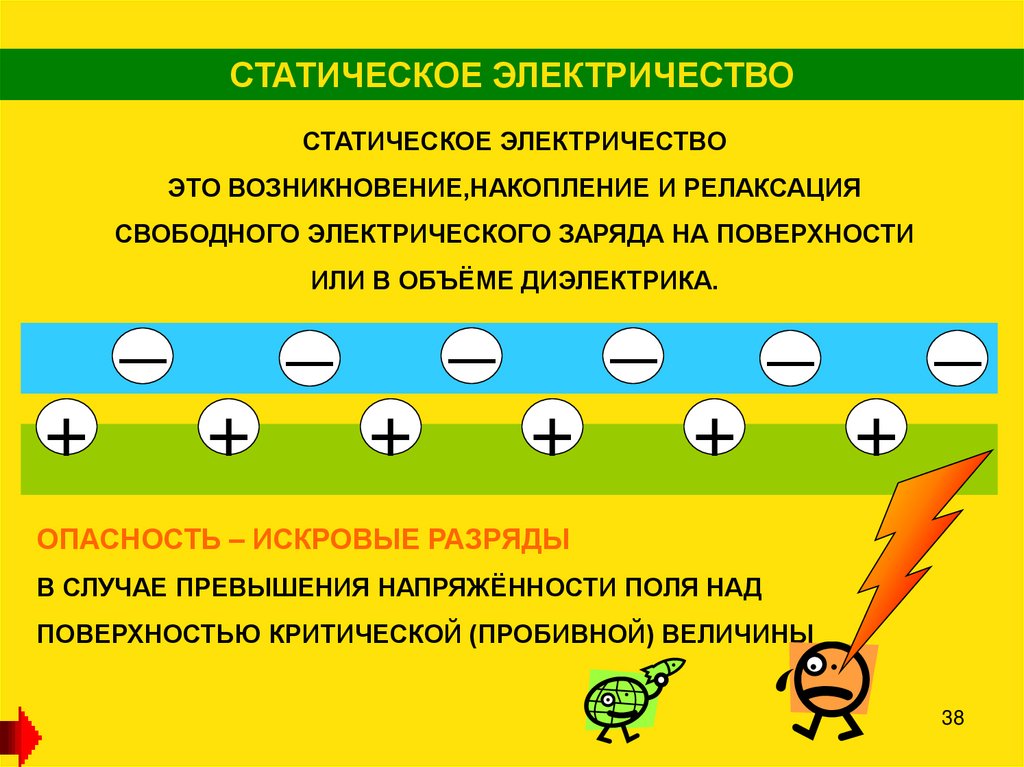

СТАТИЧЕСКОЕ ЭЛЕКТРИЧЕСТВО
СТАТИЧЕСКОЕ ЭЛЕКТРИЧЕСТВО
ЭТО ВОЗНИКНОВЕНИЕ,НАКОПЛЕНИЕ И РЕЛАКСАЦИЯ
СВОБОДНОГО ЭЛЕКТРИЧЕСКОГО ЗАРЯДА НА ПОВЕРХНОСТИ
ИЛИ В ОБЪЁМЕ ДИЭЛЕКТРИКА.
―
+
―
―
+
+
―
+
―
+
―
+
ОПАСНОСТЬ – ИСКРОВЫЕ РАЗРЯДЫ
В СЛУЧАЕ ПРЕВЫШЕНИЯ НАПРЯЖЁННОСТИ ПОЛЯ НАД
ПОВЕРХНОСТЬЮ КРИТИЧЕСКОЙ (ПРОБИВНОЙ) ВЕЛИЧИНЫ
38

39.

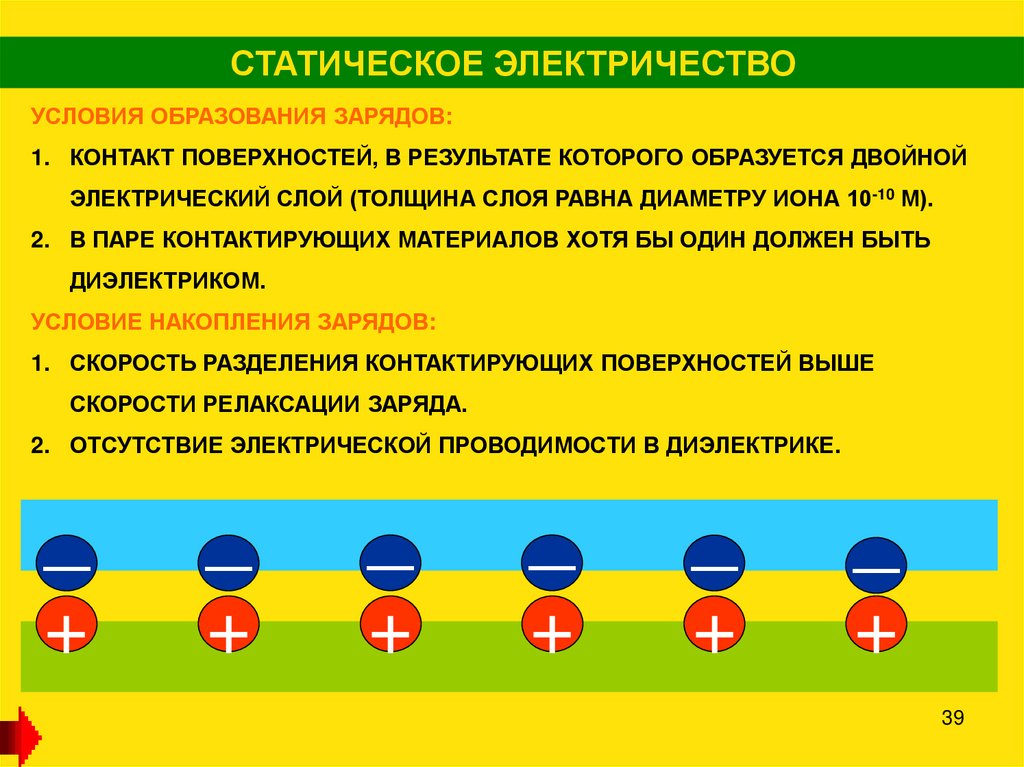

СТАТИЧЕСКОЕ ЭЛЕКТРИЧЕСТВО
УСЛОВИЯ ОБРАЗОВАНИЯ ЗАРЯДОВ:
1. КОНТАКТ ПОВЕРХНОСТЕЙ, В РЕЗУЛЬТАТЕ КОТОРОГО ОБРАЗУЕТСЯ ДВОЙНОЙ
ЭЛЕКТРИЧЕСКИЙ СЛОЙ (ТОЛЩИНА СЛОЯ РАВНА ДИАМЕТРУ ИОНА 10-10 М).
2. В ПАРЕ КОНТАКТИРУЮЩИХ МАТЕРИАЛОВ ХОТЯ БЫ ОДИН ДОЛЖЕН БЫТЬ
ДИЭЛЕКТРИКОМ.
УСЛОВИЕ НАКОПЛЕНИЯ ЗАРЯДОВ:
1. СКОРОСТЬ РАЗДЕЛЕНИЯ КОНТАКТИРУЮЩИХ ПОВЕРХНОСТЕЙ ВЫШЕ
СКОРОСТИ РЕЛАКСАЦИИ ЗАРЯДА.
2. ОТСУТСТВИЕ ЭЛЕКТРИЧЕСКОЙ ПРОВОДИМОСТИ В ДИЭЛЕКТРИКЕ.
―
―
―
―
―
―
+
+
+
+
+
+
39

40.

СТАТИЧЕСКОЕ ЭЛЕКТРИЧЕСТВО
МЕТОДЫ
ЗАЩИТЫ
ПРЕДОТВРАЩЕНИЕ
ОБРАЗОВАНИЯ
ЗАРЯДОВ
+
+
УСТРАНЕНИЕ
ЗАРЯДОВ
+
+
+
+
40

41.

СТАТИЧЕСКОЕ ЭЛЕКТРИЧЕСТВО
ПРЕДОТВРАЩЕНИЕ (ИЛИ УМЕНЬШЕНИЕ) ОБРАЗОВАНИЯ ЗАРЯДОВ
С ПОМОЩЬЮ ЭЛЕКТРОСТАТИЧЕСКИХ РЯДОВ
АЦЕТИЛЦЕЛЛЮЛОЗА
СТЕКЛО
МЕТАЛЛЫ
ПОЛИСТЕРОЛ
ПОЛИЭТИЛЕН
При соприкосновении с материалом, расположенным
слева
справа
―
образуется соответственно заряд
+
+
+
+
+
+
+
41

42.

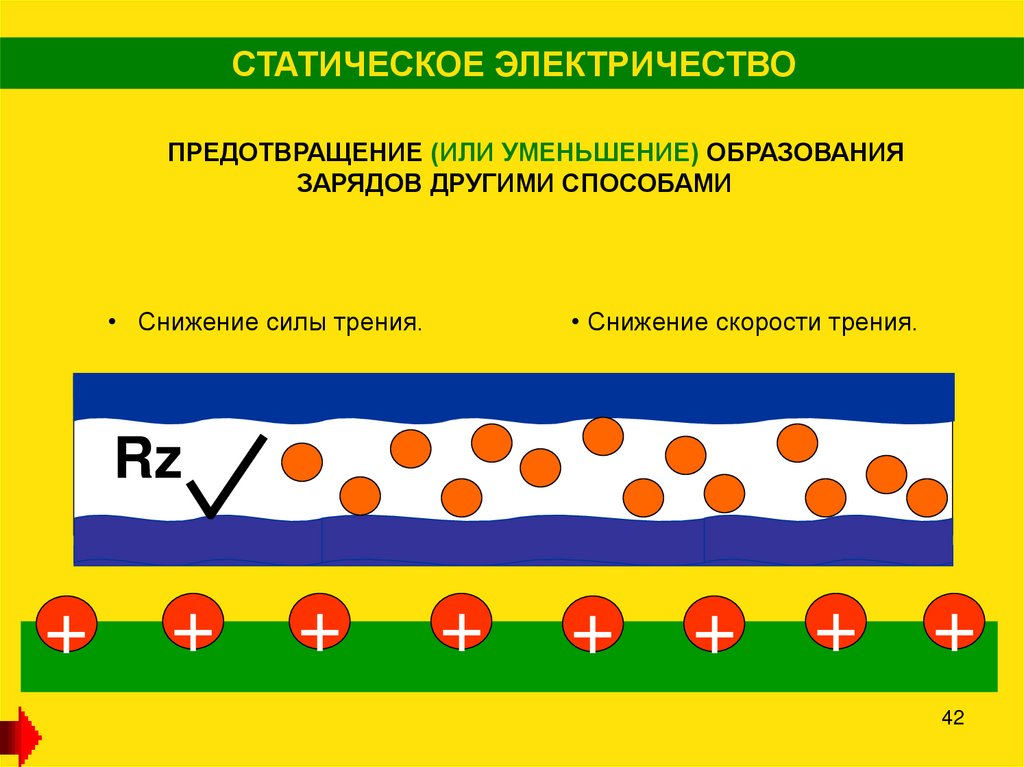

СТАТИЧЕСКОЕ ЭЛЕКТРИЧЕСТВО
ПРЕДОТВРАЩЕНИЕ (ИЛИ УМЕНЬШЕНИЕ) ОБРАЗОВАНИЯ
ЗАРЯДОВ ДРУГИМИ СПОСОБАМИ
• Снижение силы трения.
• Снижение скорости трения.
Rz
+
+
+
+
+ + + +
42

43.

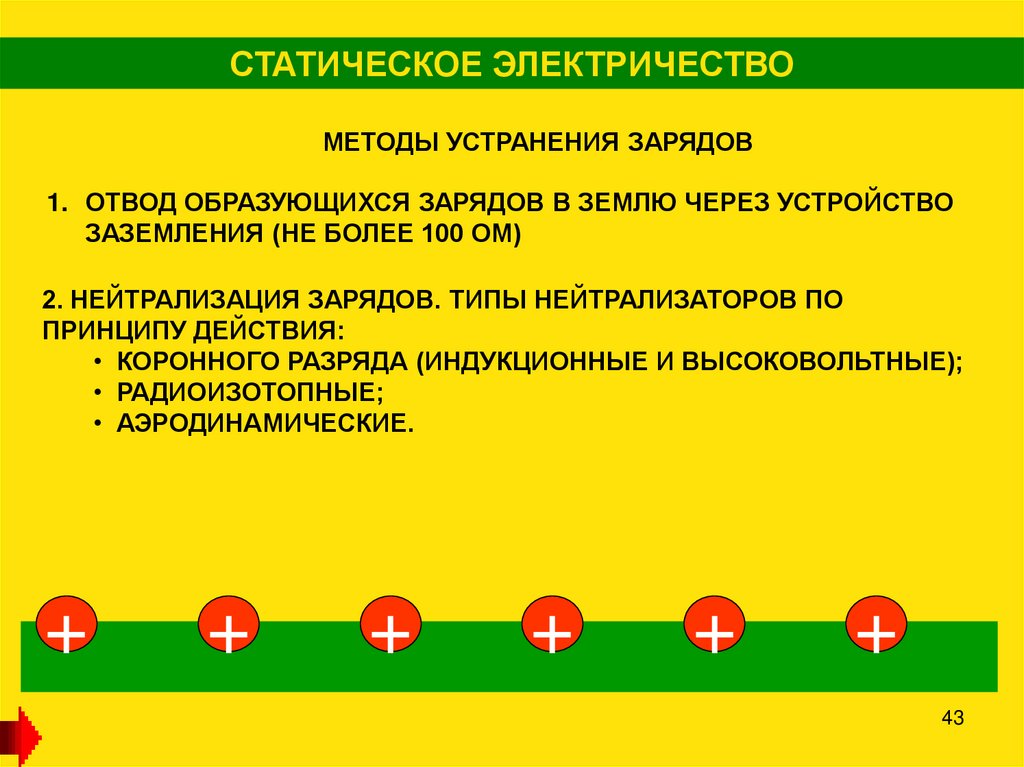

СТАТИЧЕСКОЕ ЭЛЕКТРИЧЕСТВО
МЕТОДЫ УСТРАНЕНИЯ ЗАРЯДОВ
1. ОТВОД ОБРАЗУЮЩИХСЯ ЗАРЯДОВ В ЗЕМЛЮ ЧЕРЕЗ УСТРОЙСТВО
ЗАЗЕМЛЕНИЯ (НЕ БОЛЕЕ 100 ОМ)
2. НЕЙТРАЛИЗАЦИЯ ЗАРЯДОВ. ТИПЫ НЕЙТРАЛИЗАТОРОВ ПО
ПРИНЦИПУ ДЕЙСТВИЯ:
• КОРОННОГО РАЗРЯДА (ИНДУКЦИОННЫЕ И ВЫСОКОВОЛЬТНЫЕ);
• РАДИОИЗОТОПНЫЕ;
• АЭРОДИНАМИЧЕСКИЕ.
+
+
+
+
+
+
43

44.

СТАТИЧЕСКОЕ ЭЛЕКТРИЧЕСТВО
СИЗ ОТ СТАТИЧЕСКОГО ЭЛЕКТРИЧЕСТВА
• ОБУВЬ НА КОЖАНОЙ ПОДОШВЕ ИЛИ ПОДОШВЕ ИЗ
ЭЛЕКТРОПРОВОДЯЩЕЙ РЕЗИНЫ;
• АНТИСТАТИЧЕСКИЕ ХАЛАТЫ;
• ЗАЗЕМЛЁННЫЕ БРАСЛЕТЫ.
+
+
+
+
+
+
44

45.

ЗАЩИТА ОТ МОЛНИЙ
ВОЗДЕЙСТВИЯ МОЛНИИ
• ПЕРВИЧНЫЕ, ВЫЗВАННЫЕ ПРЯМЫМ УДАРОМ МОЛНИИ.
• ЭЛЕКТРИЧЕСКИЕ. ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ. ВОЗНИКНОВЕНИЕ
НАПРЯЖЕНИЯ ШАГА И ПРИКОСНОВЕНИЯ.
• ТЕРМИЧЕСКИЕ. ВЫСОКАЯ ТЕМПЕРАТУРА В КАНАЛЕ МОЛНИИ.
• МЕХАНИЧЕСКИЕ. УДАРНАЯ ВОЛНА И ЭЛЕКТРОДИНАМИЧЕСКИЕ СИЛЫ.
• ВТОРИЧНЫЕ,
ИНДУЦИРОВАННЫЕ
БЛИЗКИМИ
ЕЕ
РАЗРЯДАМИ
ИЛИ
ЗАНЕСЕННЫЕ
В
ОБЪЕКТ
ПРОТЯЖЕННЫМИ
МЕТАЛЛИЧЕСКИМИ
КОММУНИКАЦИЯМИ.
• ЭЛЕКТРОСТАТИЧЕСКАЯ
ИНДУКЦИЯ
ВЫЗЫВАЕТ
ПОЯВЛЕНИЕ
ПЕРЕНАПРЯЖЕНИЯ НА МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЯХ.
• ЭЛЕКТРОМАГНИТНАЯ ИНДУКЦИЯ ВЫЗЫВАЕТ ТОКИ В КОНТУРАХ И
ОПАСНОСТЬ ПЕРЕКРЫТИЯ.
• ЗАНОС ВЫСОКОГО ПОТЕНЦИАЛА В ОБЪЕКТ.
+
+
+
+
+
+
45

46.

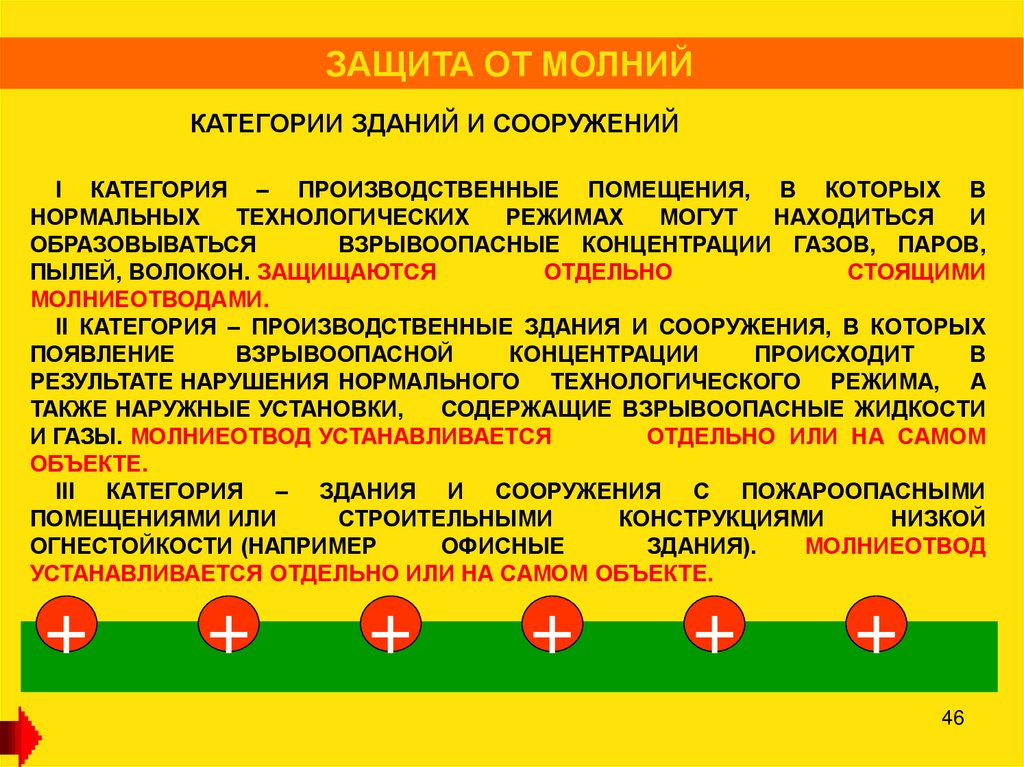

ЗАЩИТА ОТ МОЛНИЙ
КАТЕГОРИИ ЗДАНИЙ И СООРУЖЕНИЙ
I КАТЕГОРИЯ – ПРОИЗВОДСТВЕННЫЕ ПОМЕЩЕНИЯ, В КОТОРЫХ В
НОРМАЛЬНЫХ
ТЕХНОЛОГИЧЕСКИХ
РЕЖИМАХ
МОГУТ
НАХОДИТЬСЯ
И
ОБРАЗОВЫВАТЬСЯ
ВЗРЫВООПАСНЫЕ КОНЦЕНТРАЦИИ ГАЗОВ, ПАРОВ,
ПЫЛЕЙ, ВОЛОКОН. ЗАЩИЩАЮТСЯ
ОТДЕЛЬНО
СТОЯЩИМИ
МОЛНИЕОТВОДАМИ.
II КАТЕГОРИЯ – ПРОИЗВОДСТВЕННЫЕ ЗДАНИЯ И СООРУЖЕНИЯ, В КОТОРЫХ
ПОЯВЛЕНИЕ
ВЗРЫВООПАСНОЙ
КОНЦЕНТРАЦИИ
ПРОИСХОДИТ
В
РЕЗУЛЬТАТЕ НАРУШЕНИЯ НОРМАЛЬНОГО ТЕХНОЛОГИЧЕСКОГО РЕЖИМА, А
ТАКЖЕ НАРУЖНЫЕ УСТАНОВКИ,
СОДЕРЖАЩИЕ ВЗРЫВООПАСНЫЕ ЖИДКОСТИ
И ГАЗЫ. МОЛНИЕОТВОД УСТАНАВЛИВАЕТСЯ
ОТДЕЛЬНО ИЛИ НА САМОМ
ОБЪЕКТЕ.
III КАТЕГОРИЯ – ЗДАНИЯ И СООРУЖЕНИЯ С ПОЖАРООПАСНЫМИ
ПОМЕЩЕНИЯМИ ИЛИ
СТРОИТЕЛЬНЫМИ
КОНСТРУКЦИЯМИ
НИЗКОЙ
ОГНЕСТОЙКОСТИ (НАПРИМЕР
ОФИСНЫЕ
ЗДАНИЯ).
МОЛНИЕОТВОД
УСТАНАВЛИВАЕТСЯ ОТДЕЛЬНО ИЛИ НА САМОМ ОБЪЕКТЕ.
+
+
+
+
+
+
46

47.

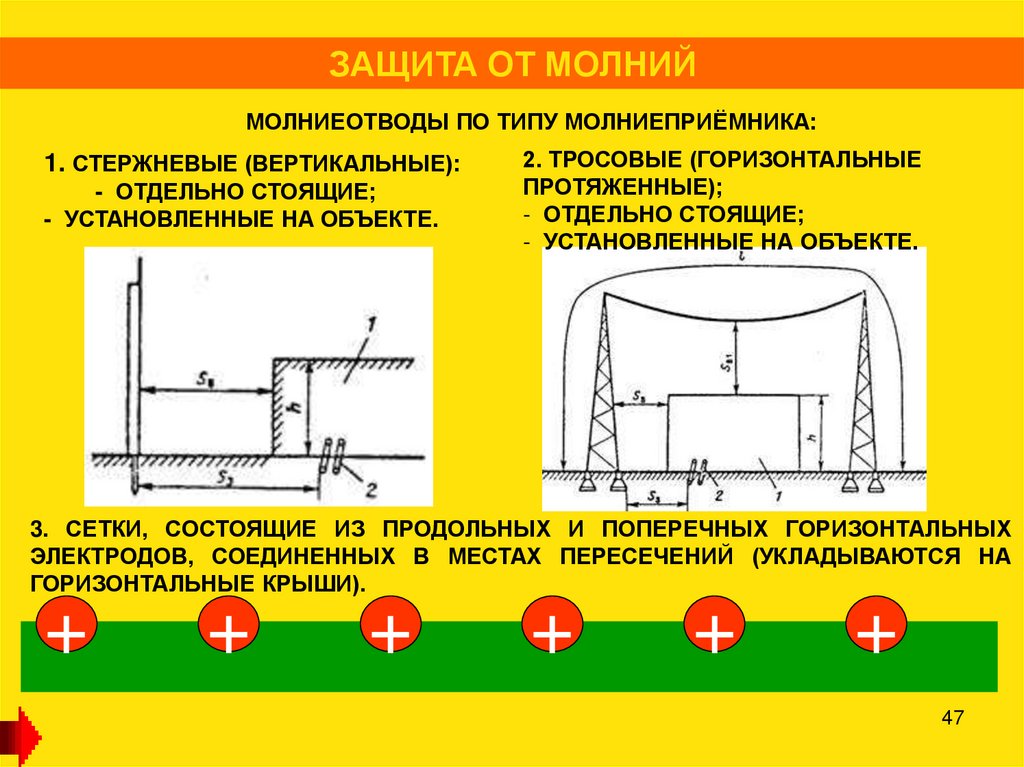

ЗАЩИТА ОТ МОЛНИЙ
МОЛНИЕОТВОДЫ ПО ТИПУ МОЛНИЕПРИЁМНИКА:
1. СТЕРЖНЕВЫЕ (ВЕРТИКАЛЬНЫЕ):
- ОТДЕЛЬНО СТОЯЩИЕ;
- УСТАНОВЛЕННЫЕ НА ОБЪЕКТЕ.
2. ТРОСОВЫЕ (ГОРИЗОНТАЛЬНЫЕ
ПРОТЯЖЕННЫЕ);
- ОТДЕЛЬНО СТОЯЩИЕ;
- УСТАНОВЛЕННЫЕ НА ОБЪЕКТЕ.
3. СЕТКИ, СОСТОЯЩИЕ ИЗ ПРОДОЛЬНЫХ И ПОПЕРЕЧНЫХ ГОРИЗОНТАЛЬНЫХ
ЭЛЕКТРОДОВ, СОЕДИНЕННЫХ В МЕСТАХ ПЕРЕСЕЧЕНИЙ (УКЛАДЫВАЮТСЯ НА
ГОРИЗОНТАЛЬНЫЕ КРЫШИ).
+
+
+
+
+
+
47

48.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ РАБОТ
Плакаты запрещающие
Плакаты предписывающие
Знаки и плакаты предупреждающие Плакат указательный
48
