1. Градостроительный анализ

ГРАДОСТРОИТЕЛЬНЫЙ
АНАЛИЗ
C
Выполнила: ст. АЖиОЗ-19-13, Хуснутдинова А.Ю.
Проверила: Остапенко И.И.

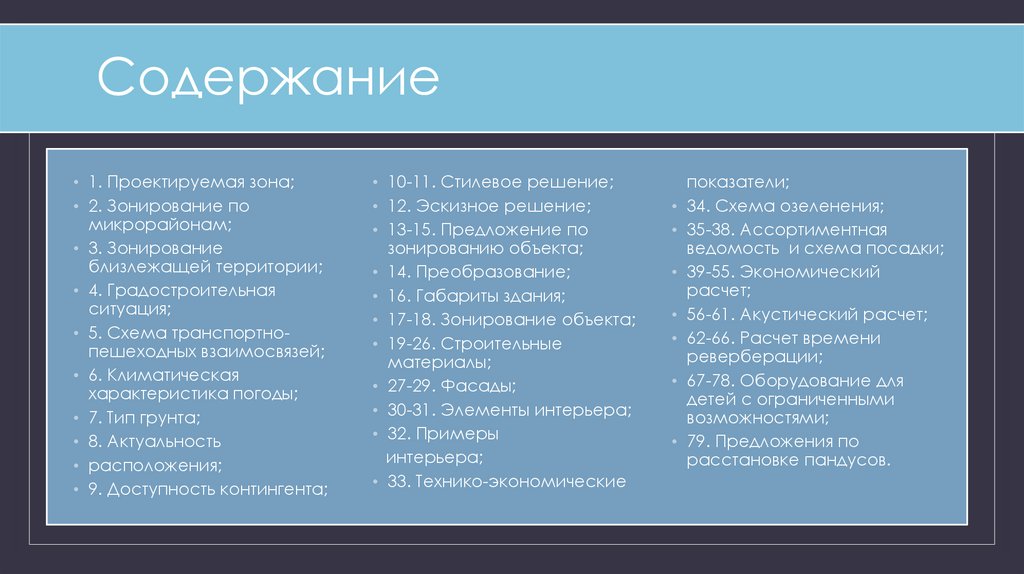

2. Содержание

• 1. Проектируемая зона;
• 2. Зонирование по
микрорайонам;
• 3. Зонирование
близлежащей территории;
• 4. Градостроительная
ситуация;
• 5. Схема транспортнопешеходных взаимосвязей;
• 6. Климатическая
характеристика погоды;
• 7. Тип грунта;
• 8. Актуальность
• расположения;
• 9. Доступность контингента;
• 10-11. Стилевое решение;
• 12. Эскизное решение;
• 13-15. Предложение по
зонированию объекта;
• 14. Преобразование;
• 16. Габариты здания;
• 17-18. Зонирование объекта;
• 19-26. Строительные
материалы;

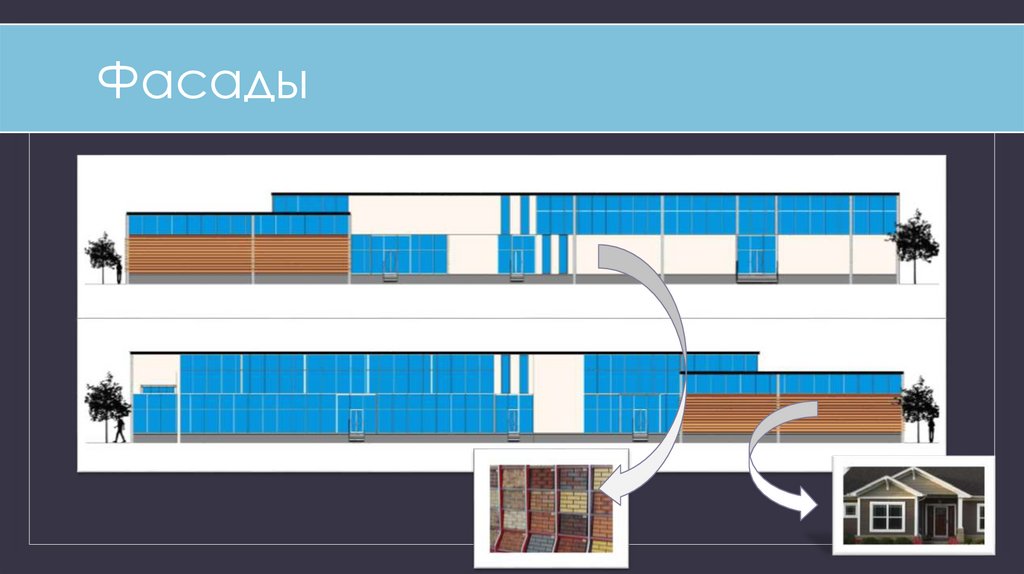

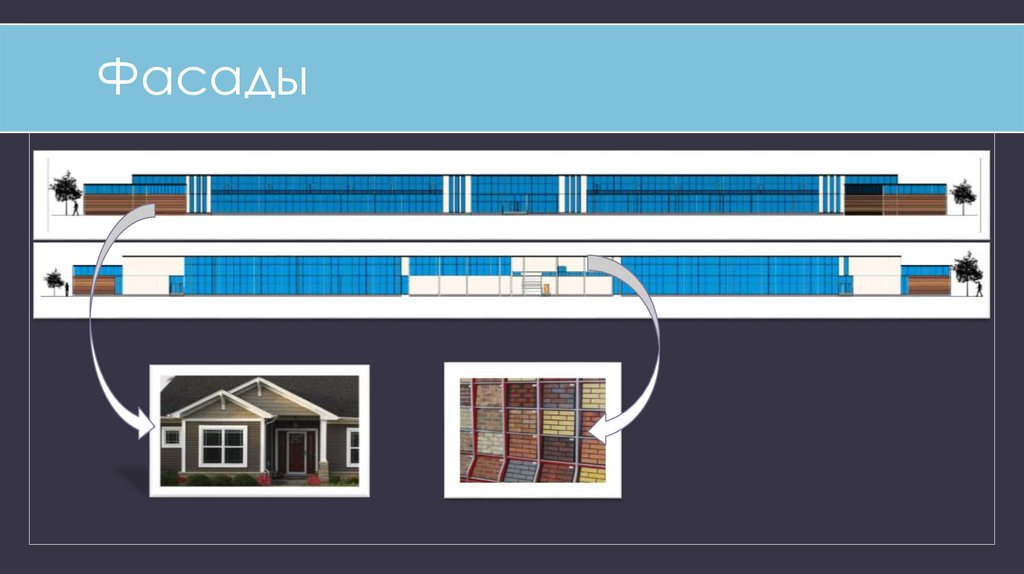

• 27-29. Фасады;

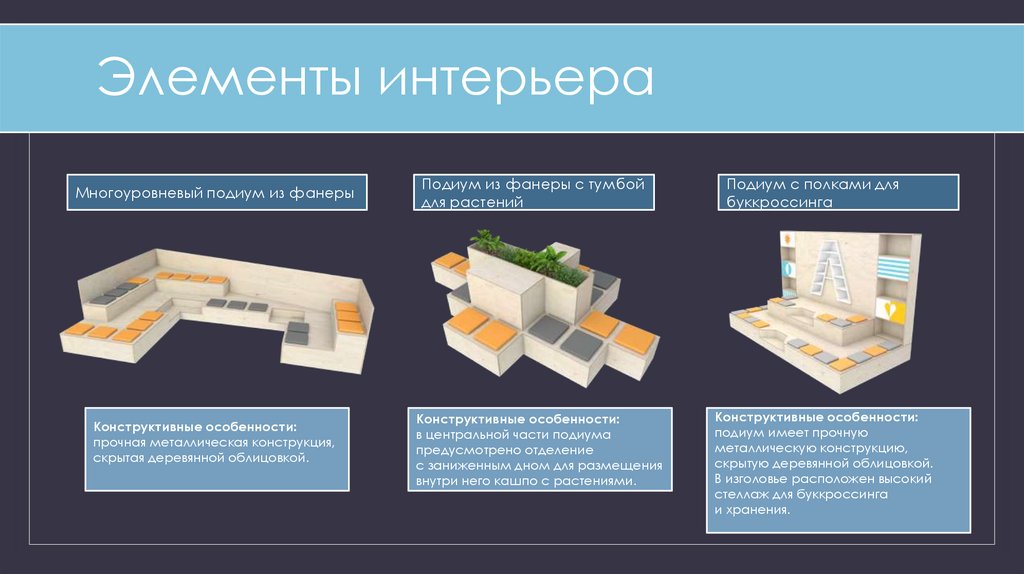

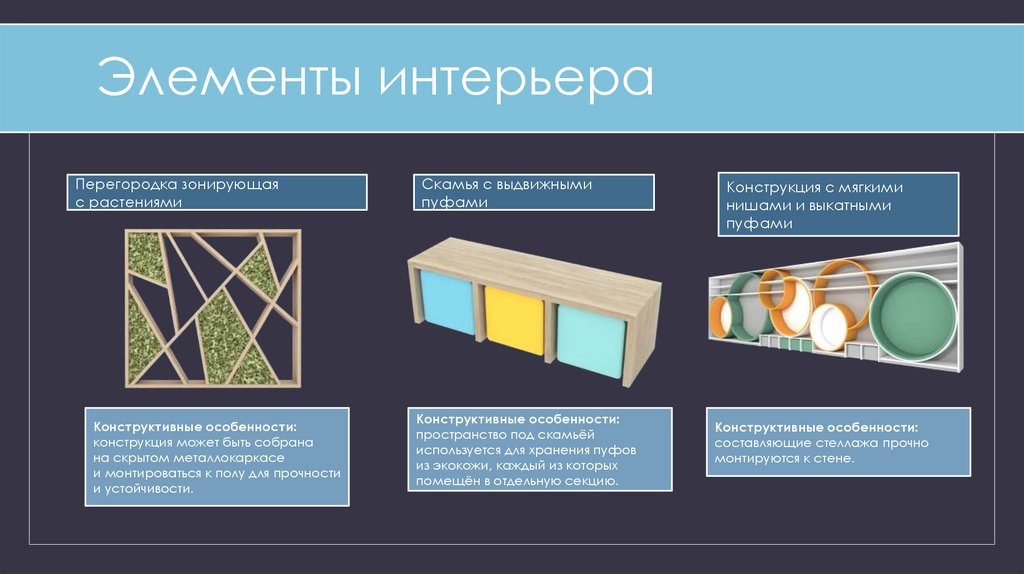

• 30-31. Элементы интерьера;

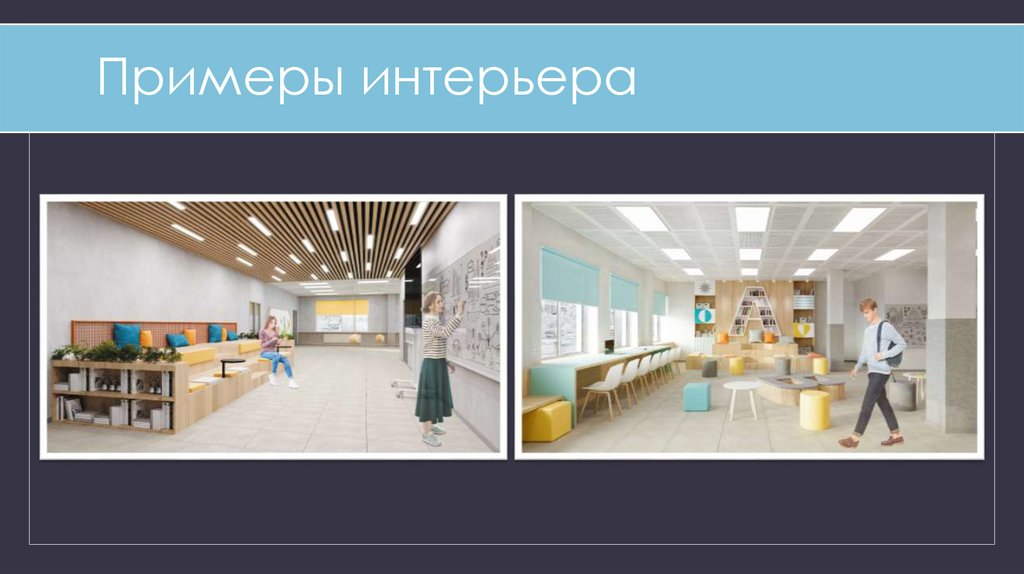

• 32. Примеры
интерьера;

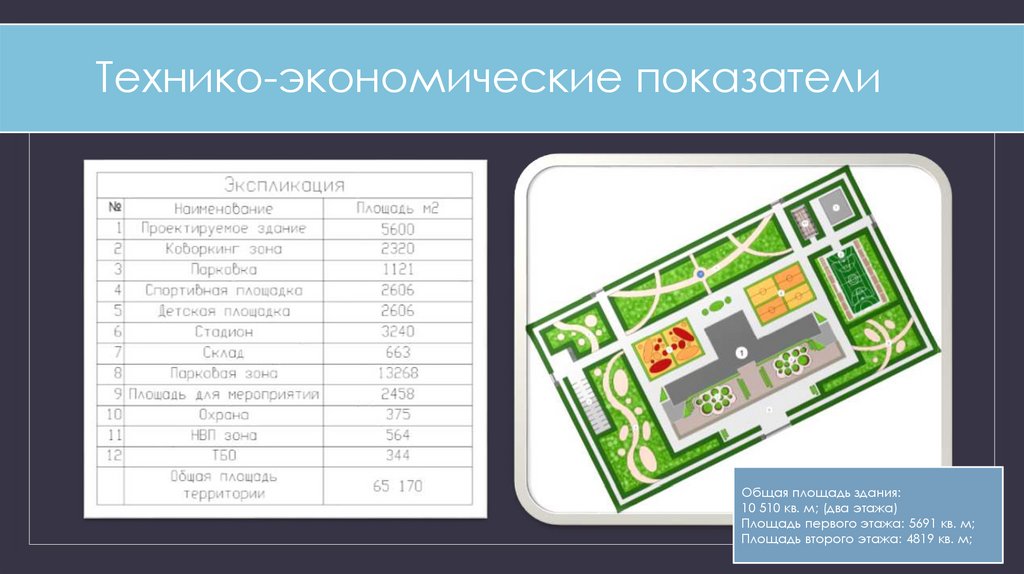

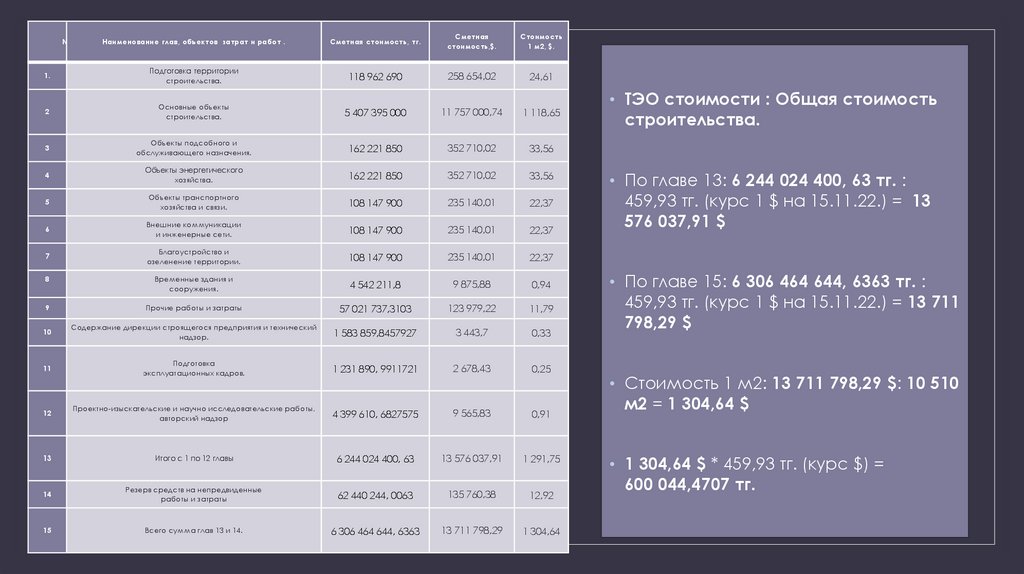

• 33. Технико-экономические
показатели;

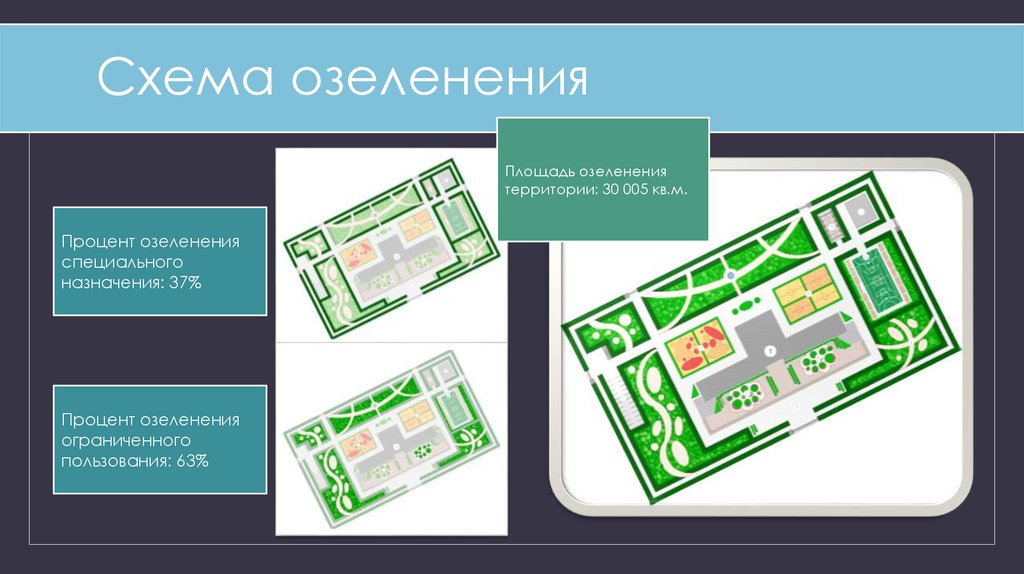

• 34. Схема озеленения;

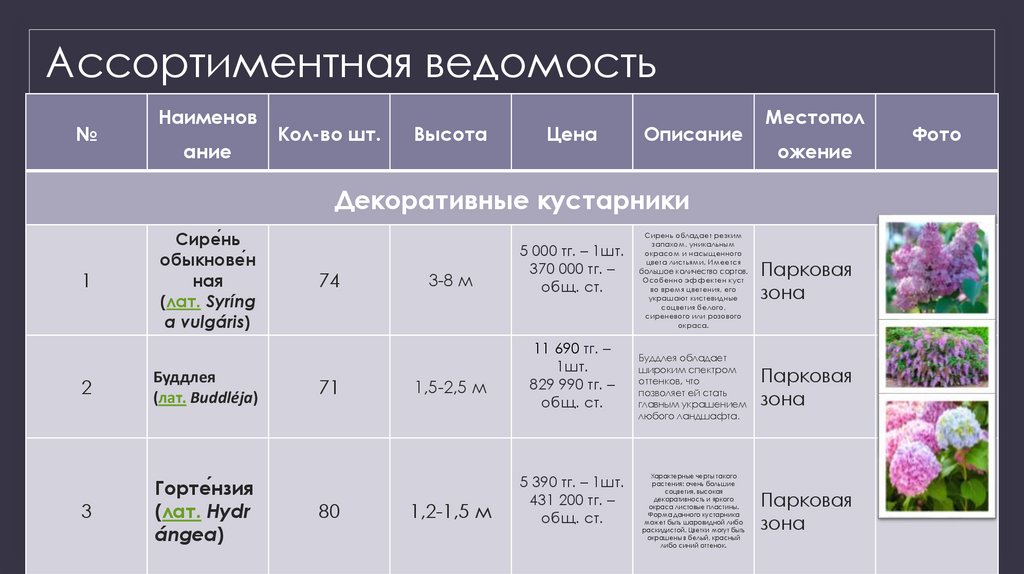

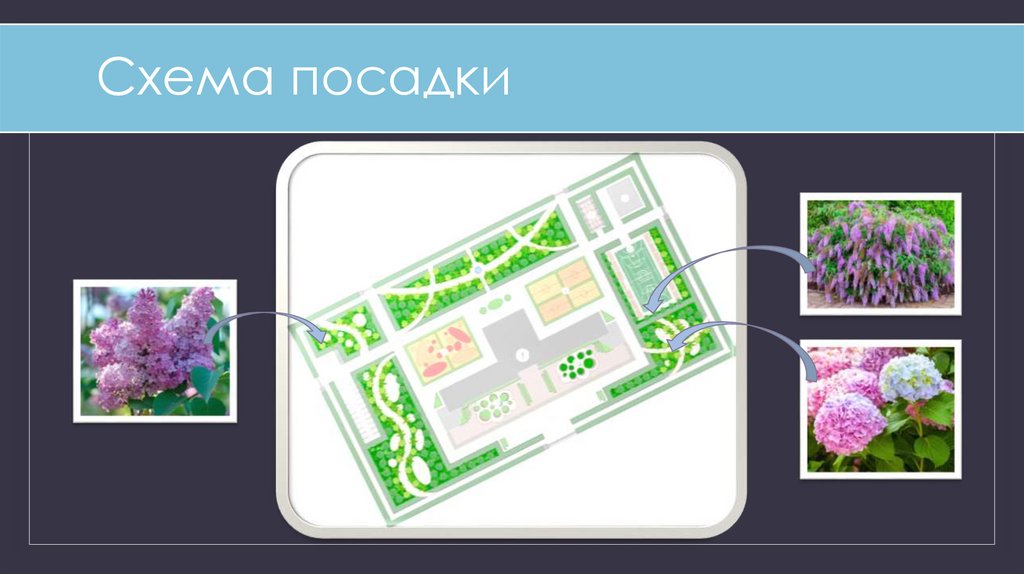

• 35-38. Ассортиментная
ведомость и схема посадки;

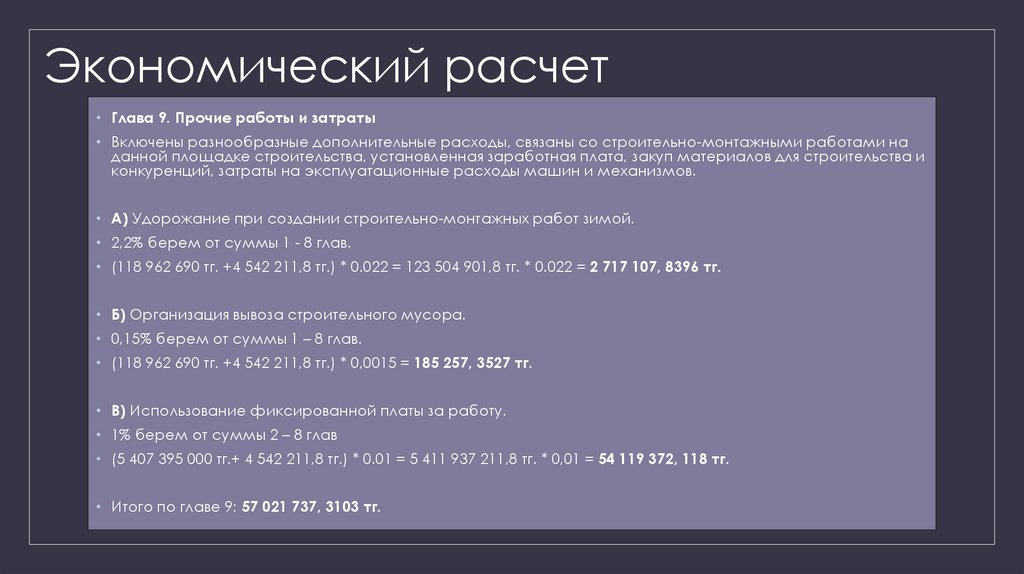

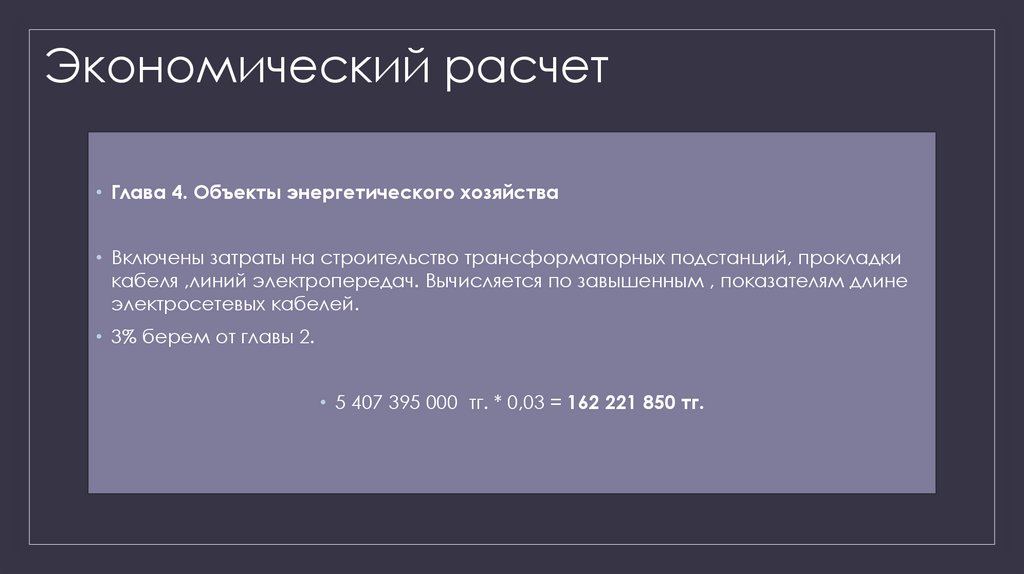

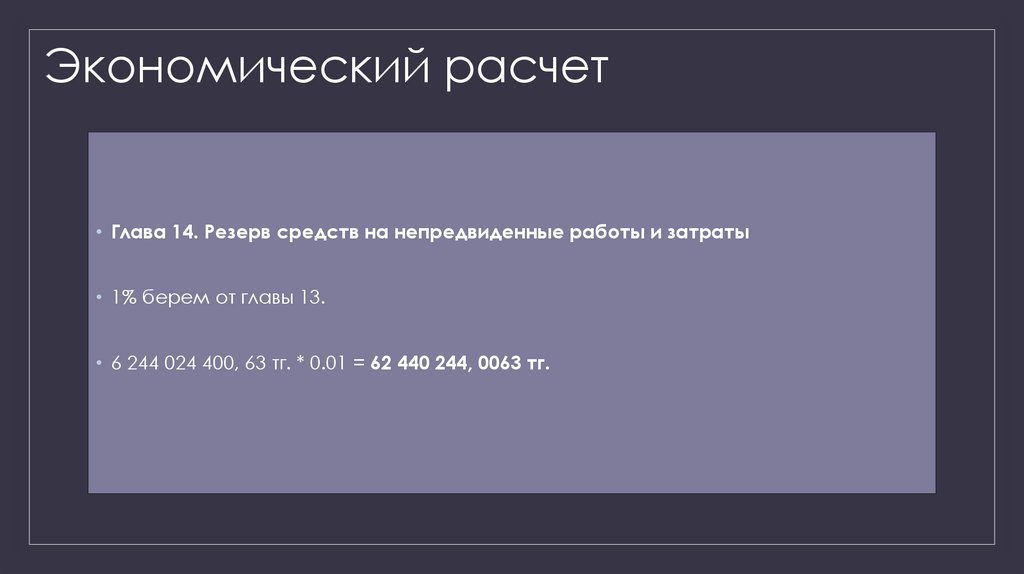

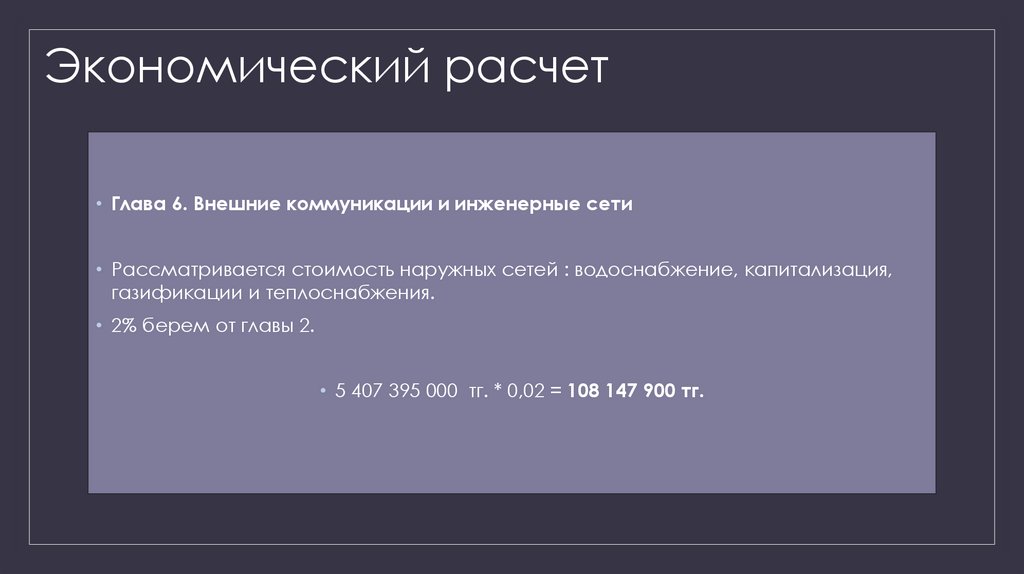

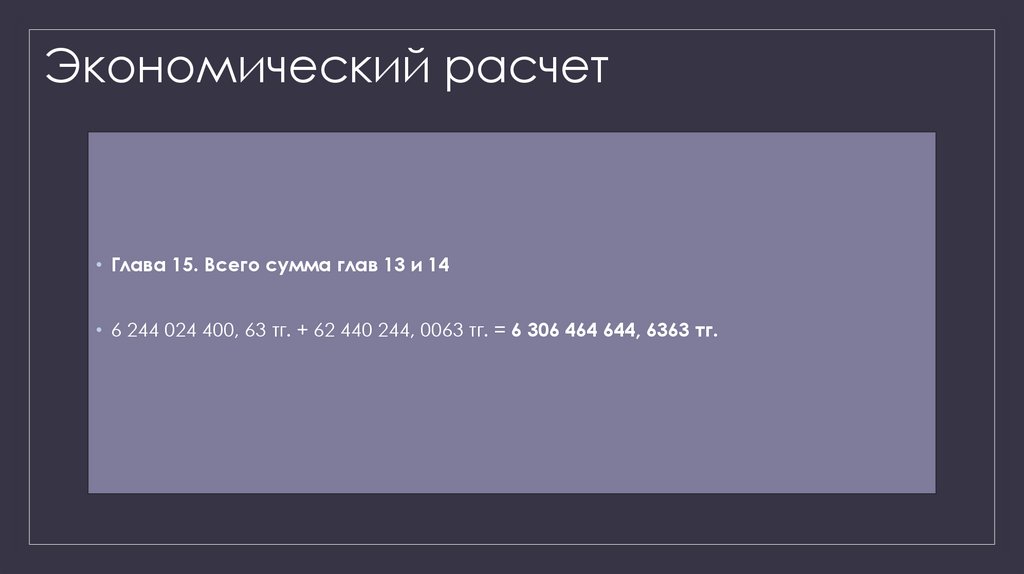

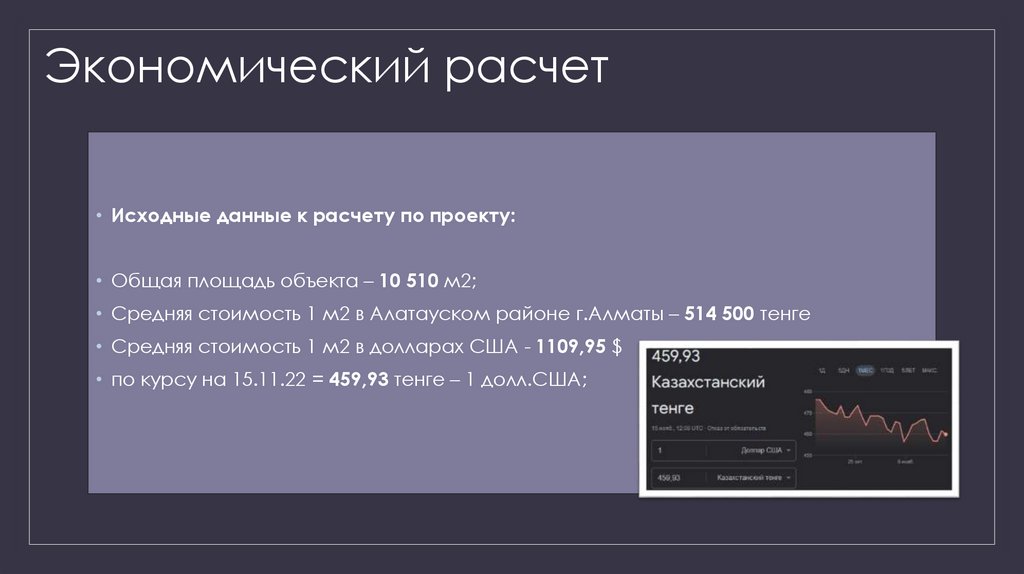

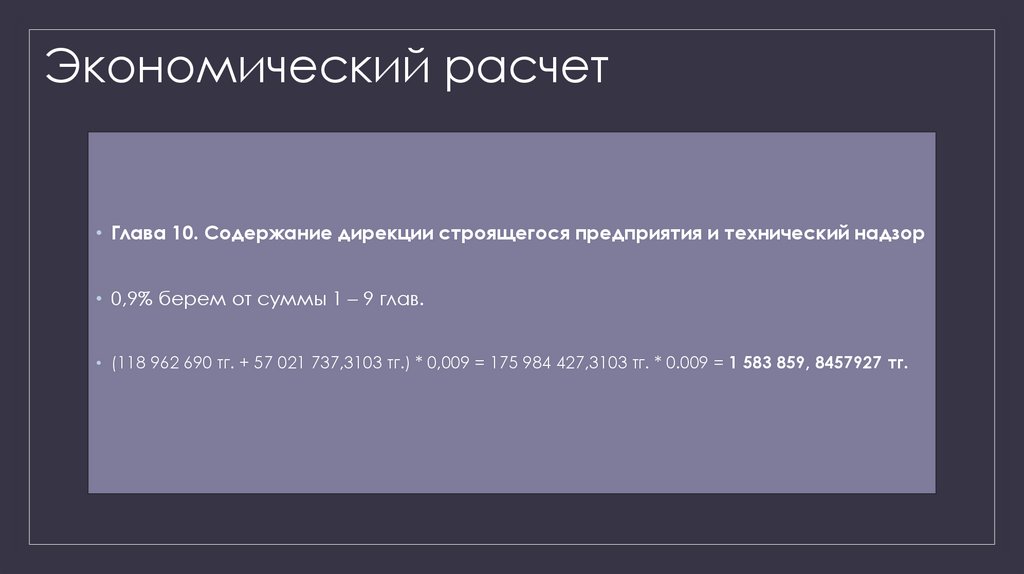

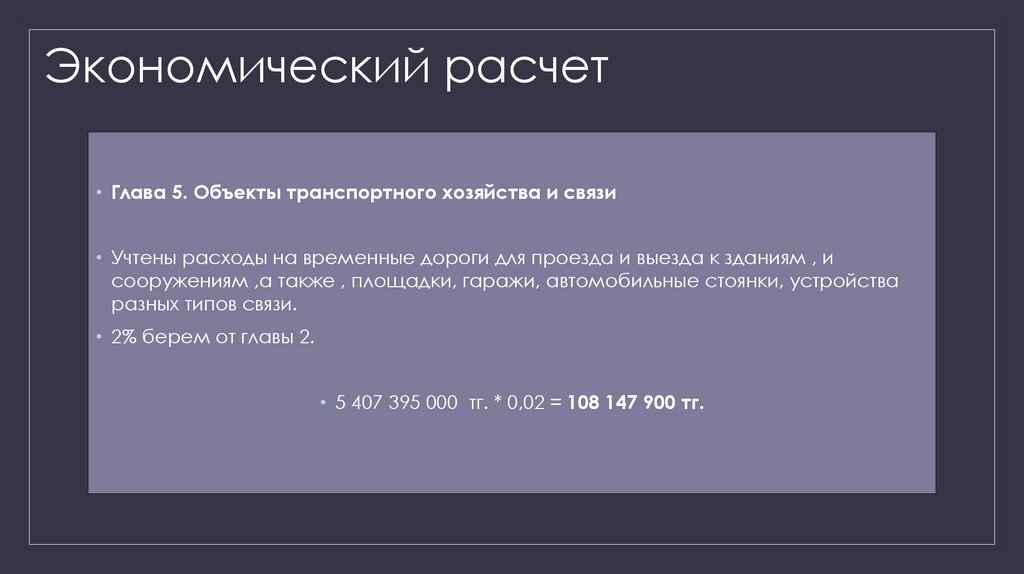

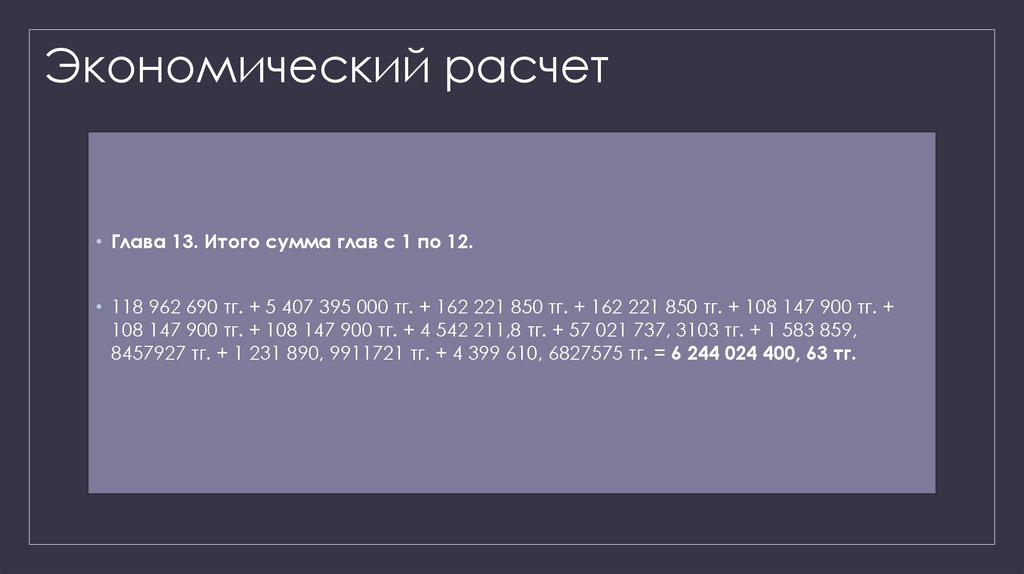

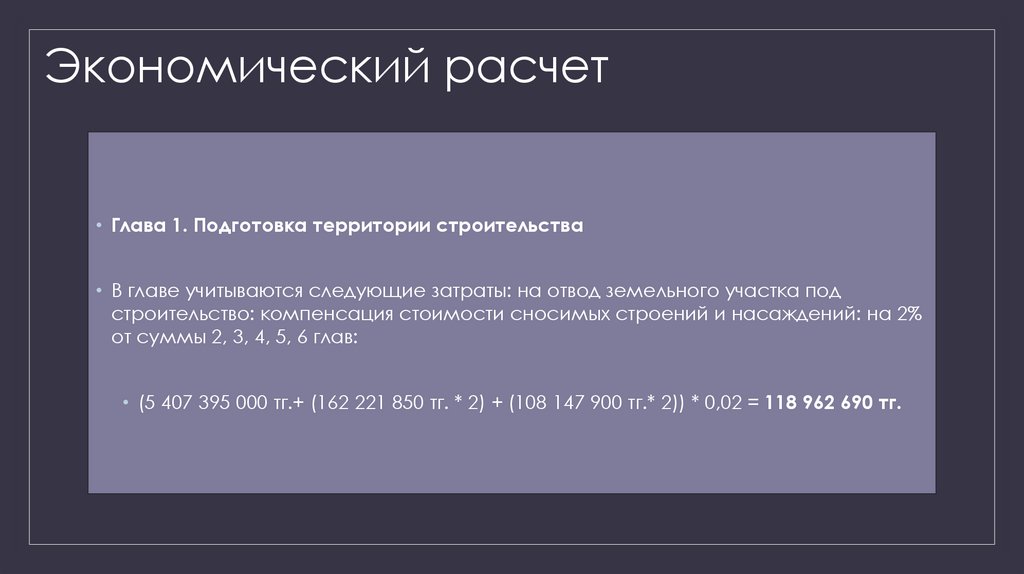

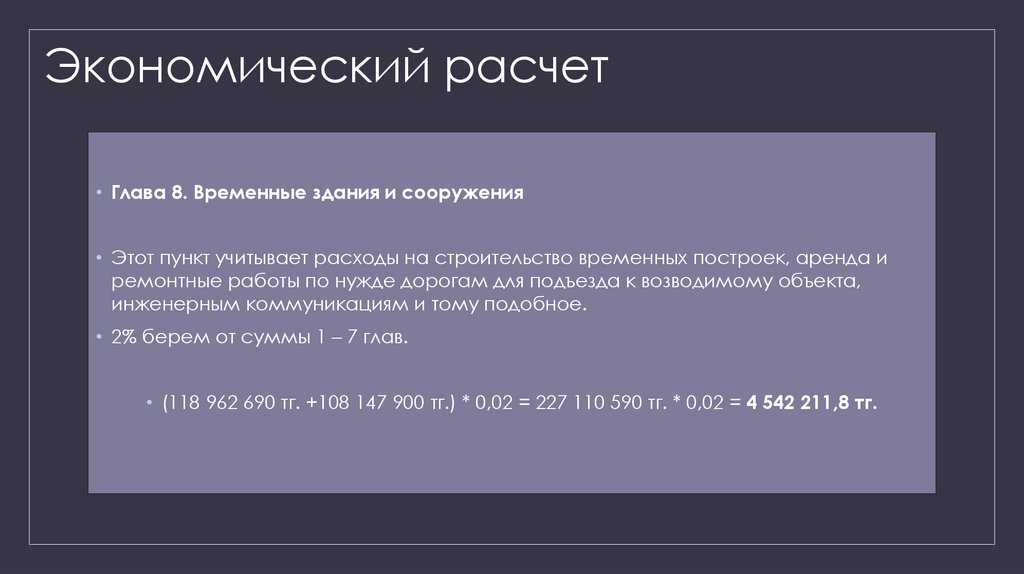

• 39-55. Экономический
расчет;

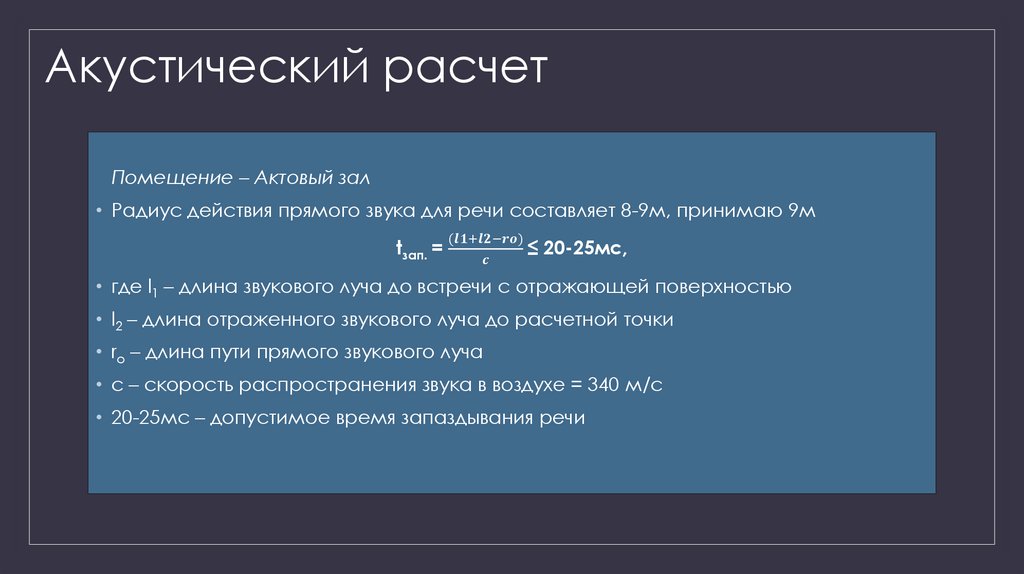

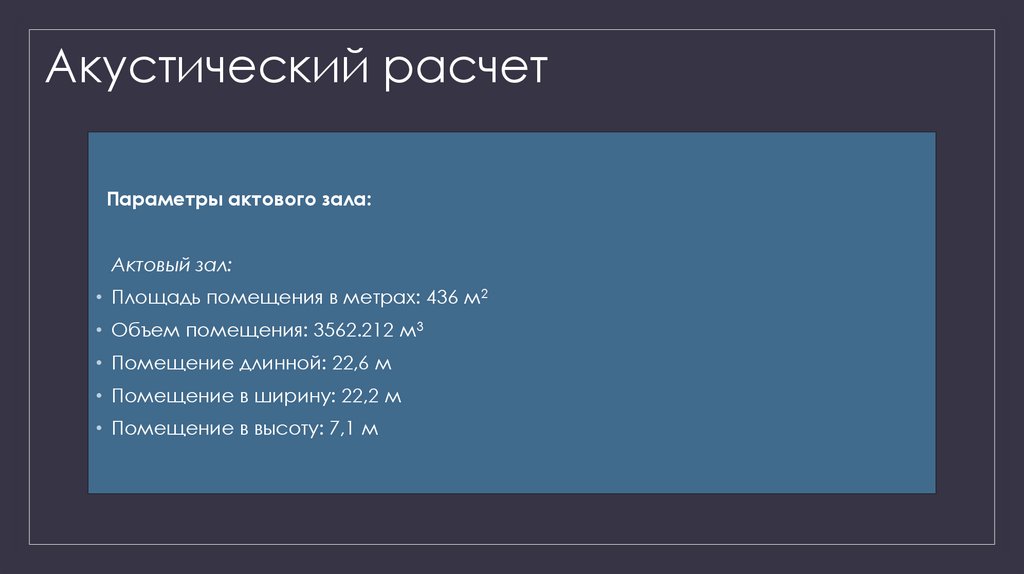

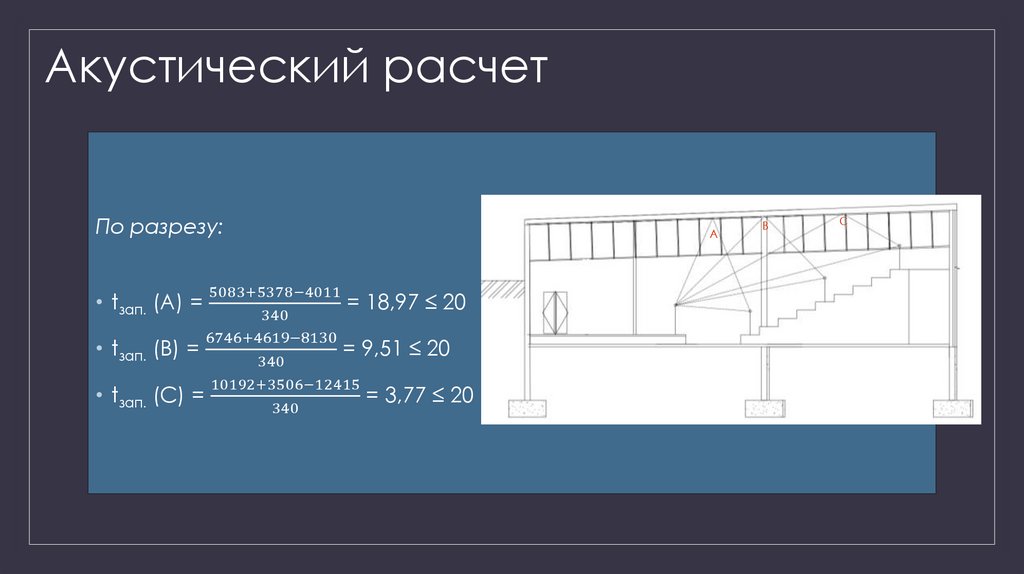

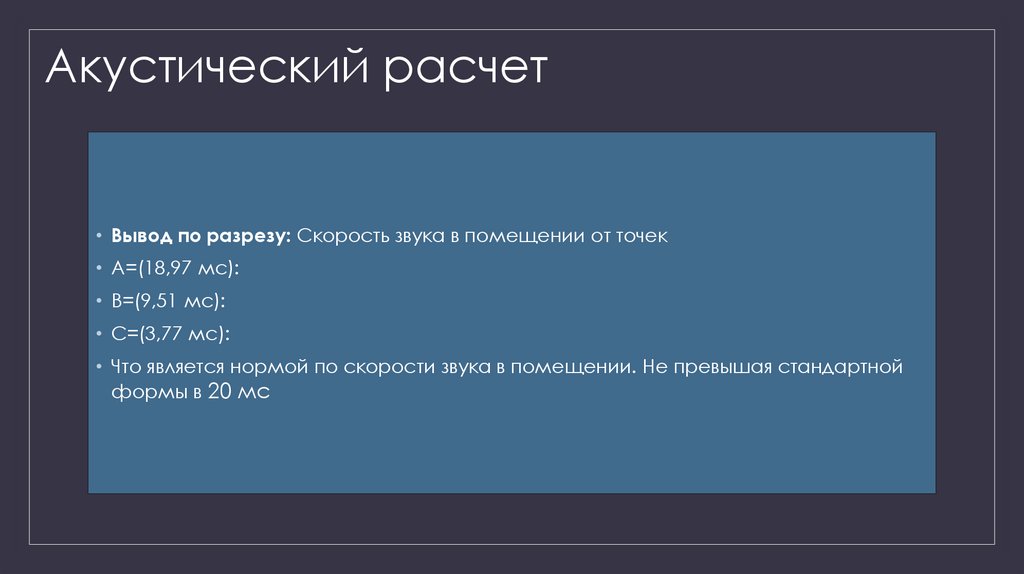

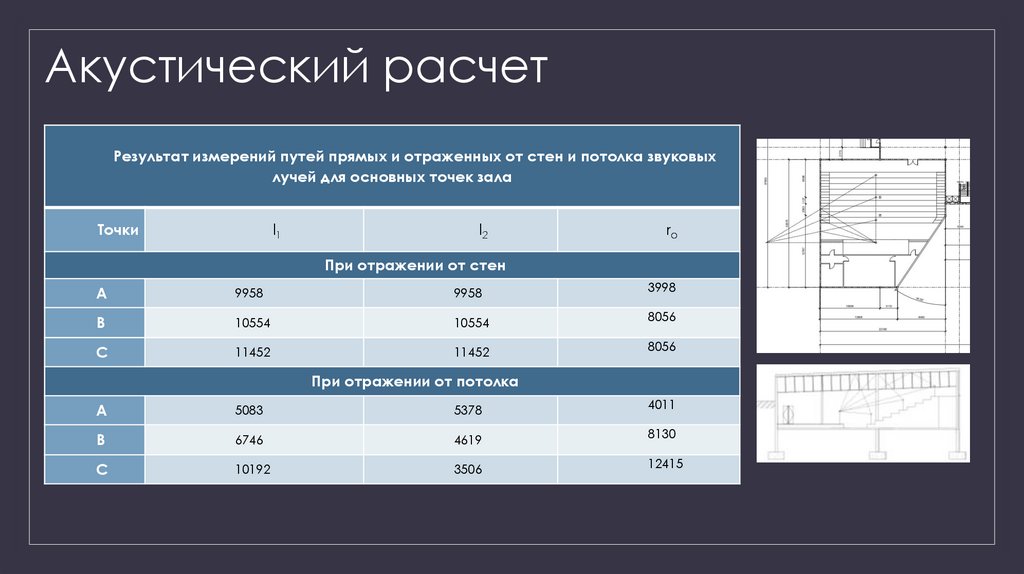

• 56-61. Акустический расчет;

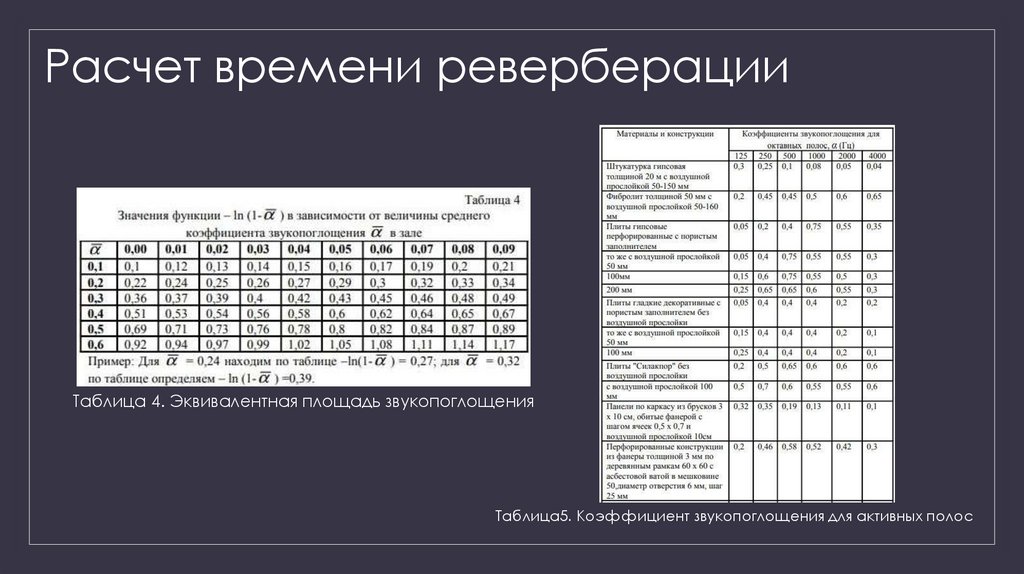

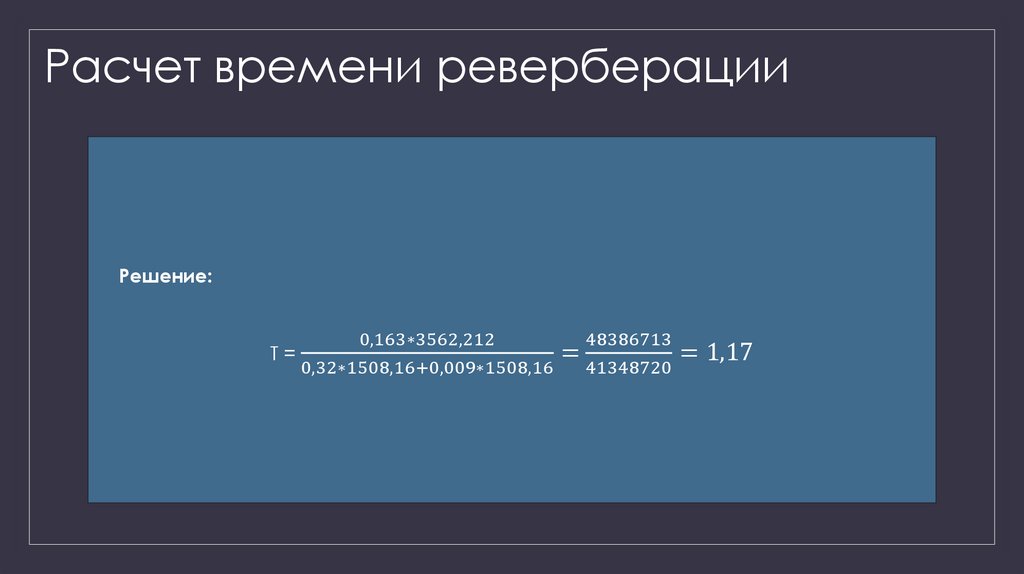

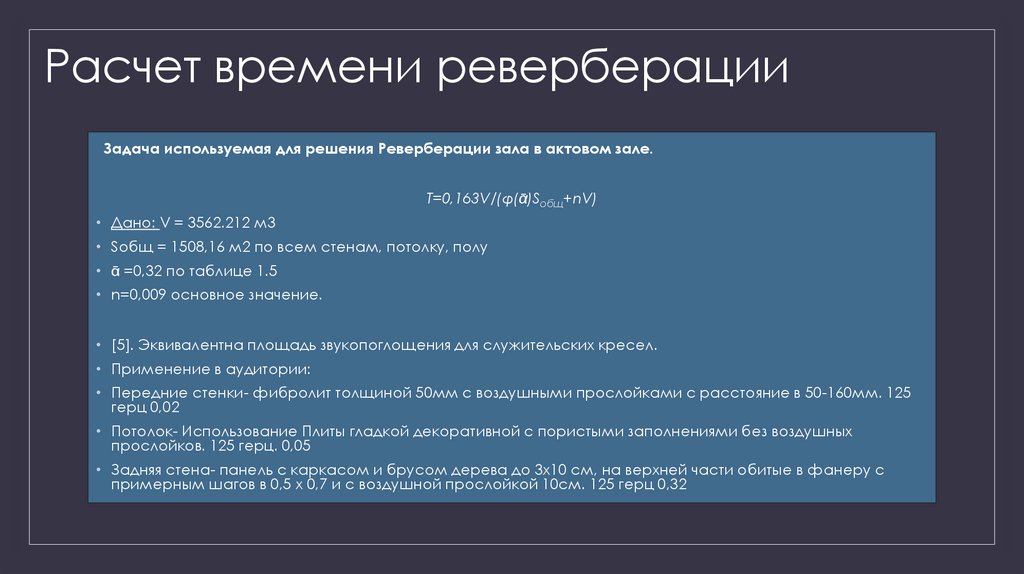

• 62-66. Расчет времени
реверберации;

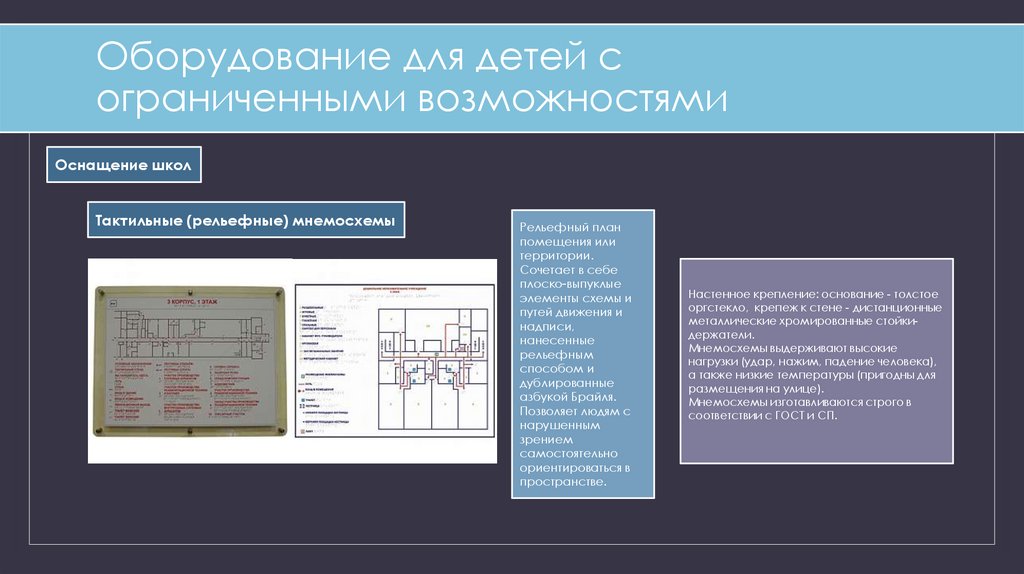

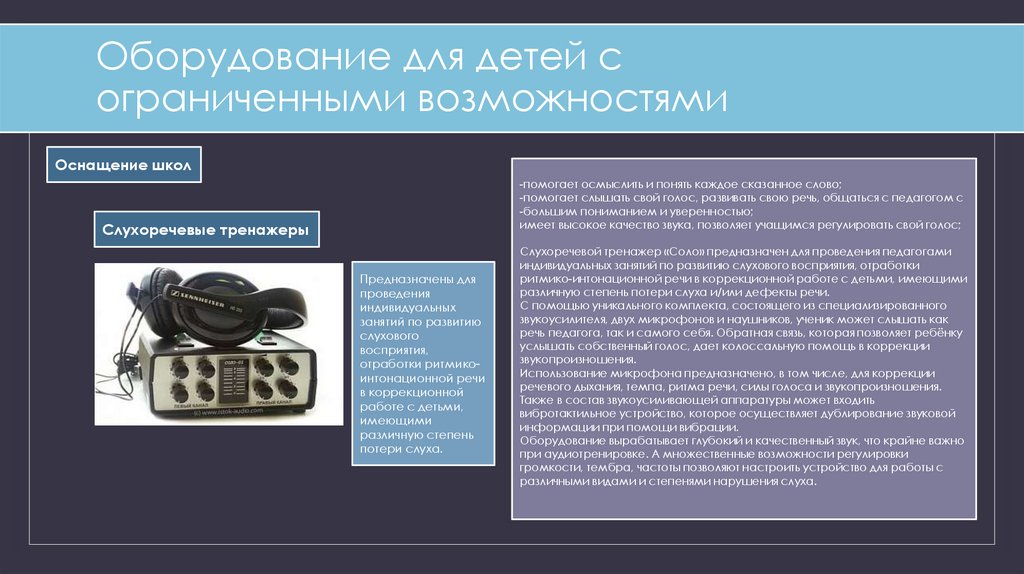

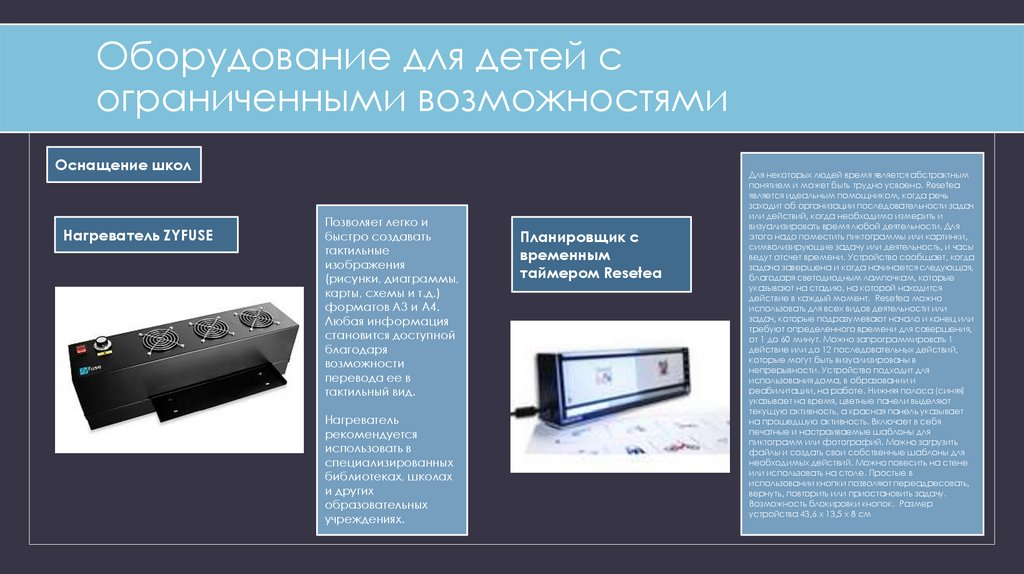

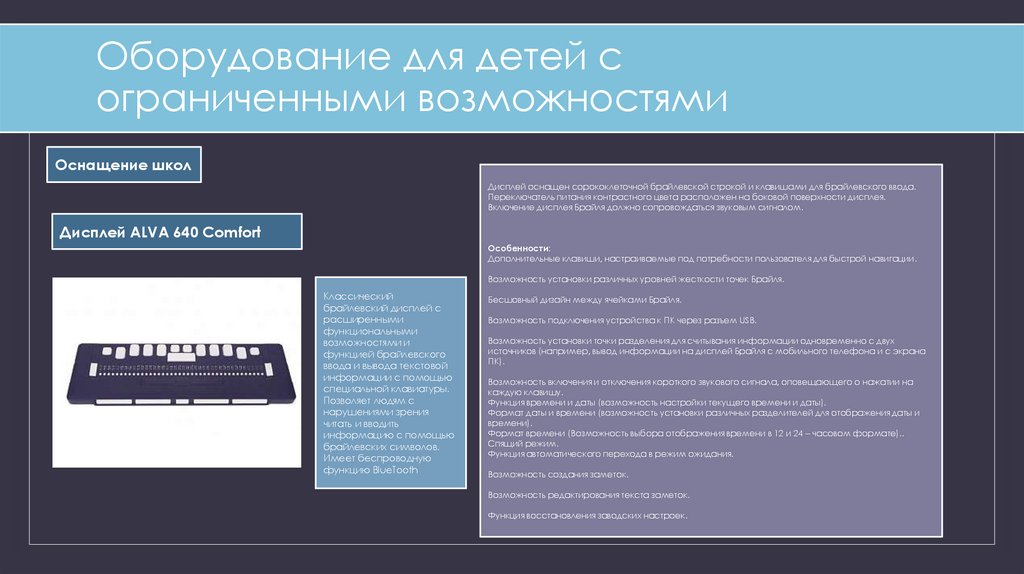

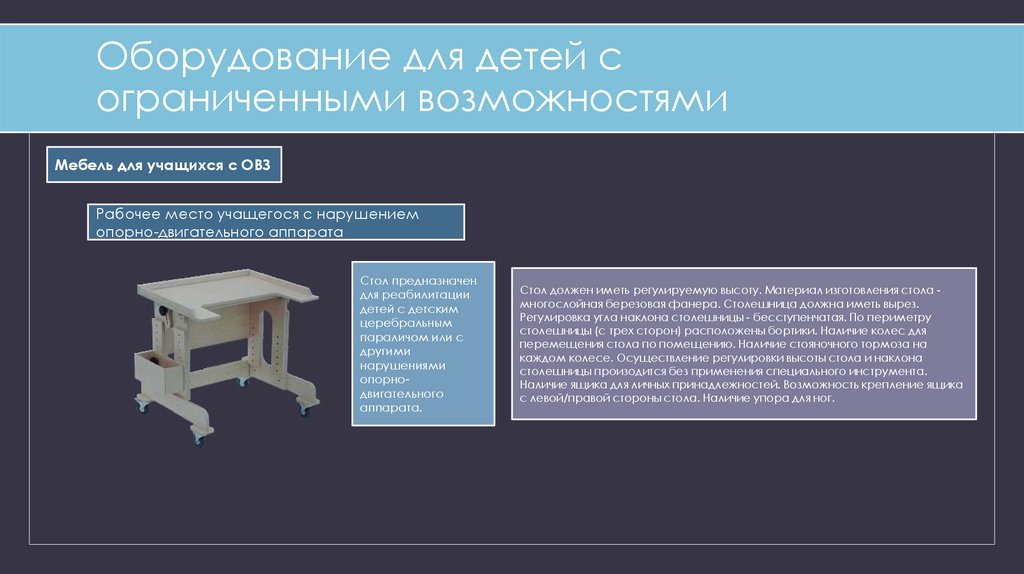

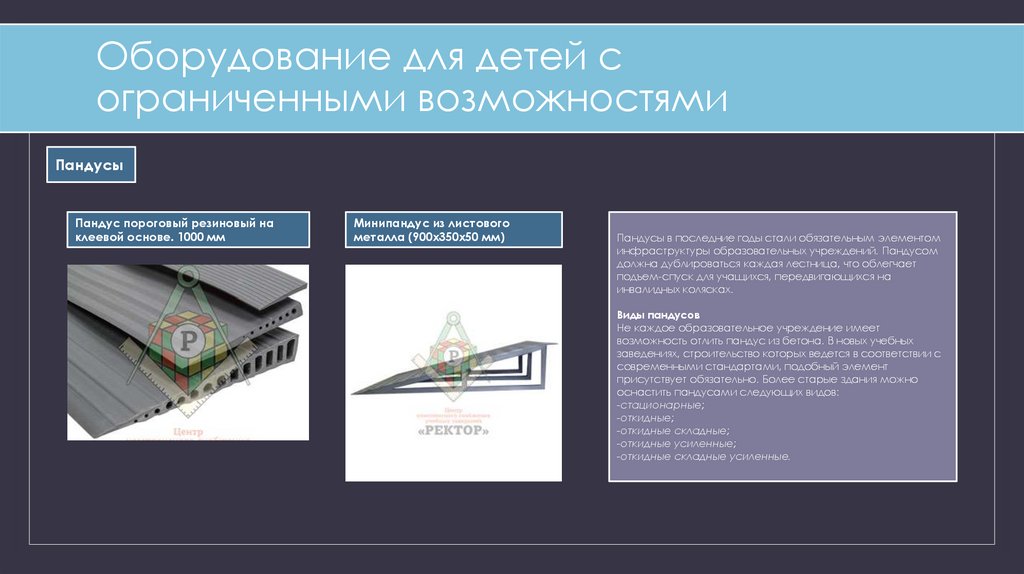

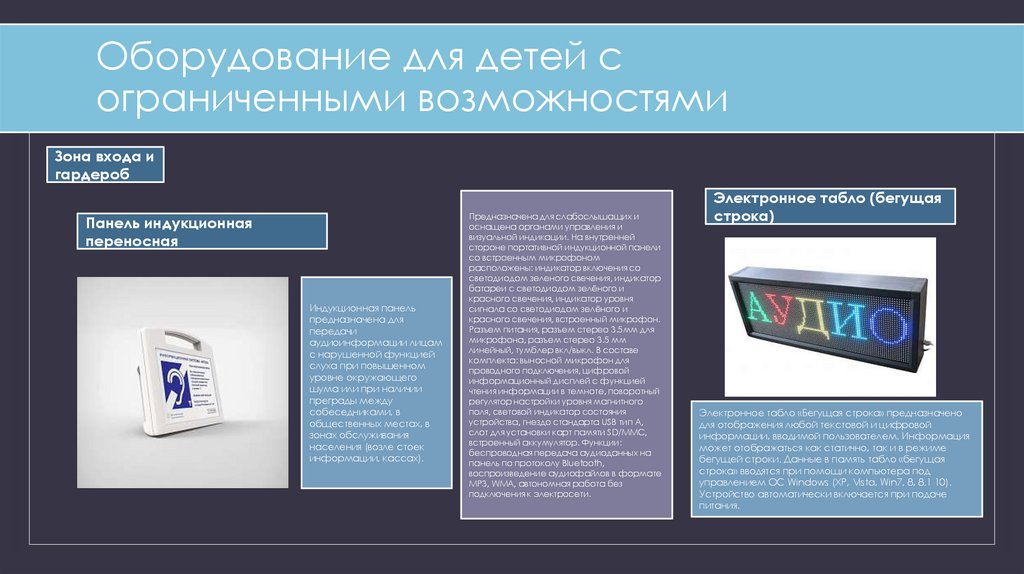

• 67-78. Оборудование для
детей с ограниченными
возможностями;

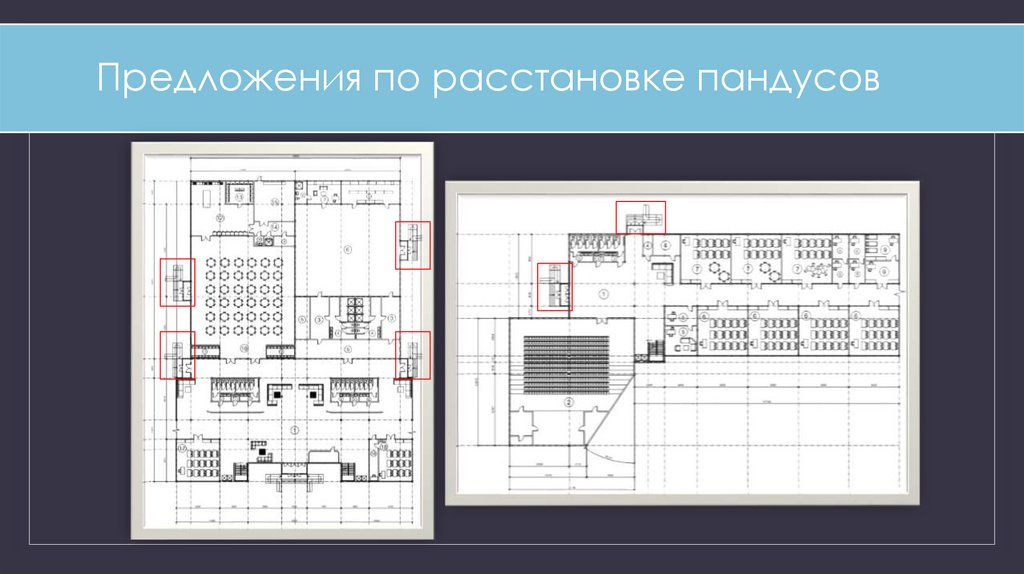

• 79. Предложения по
расстановке пандусов.

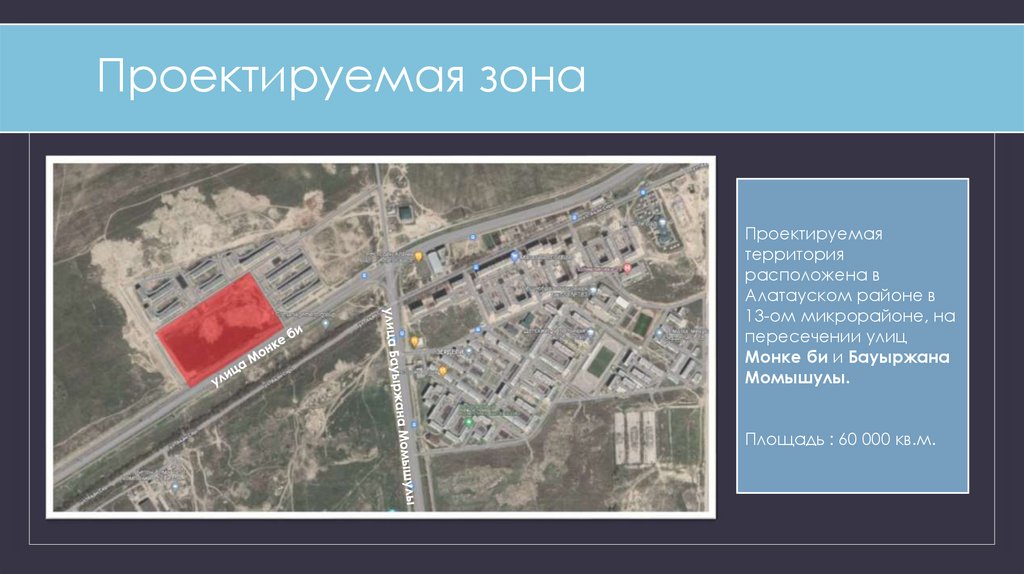

3. Проектируемая зона

Проектируемая
территория
расположена в
Алатауском районе в
13-ом микрорайоне, на
пересечении улиц
Монке би и Бауыржана
Момышулы.
Площадь : 60 000 кв.м.

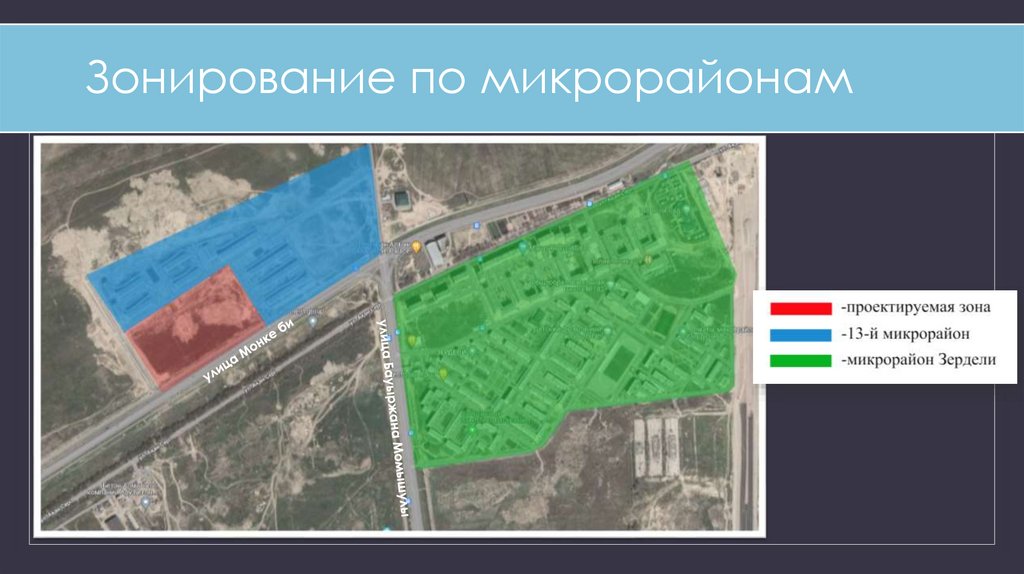

4. Зонирование по микрорайонам

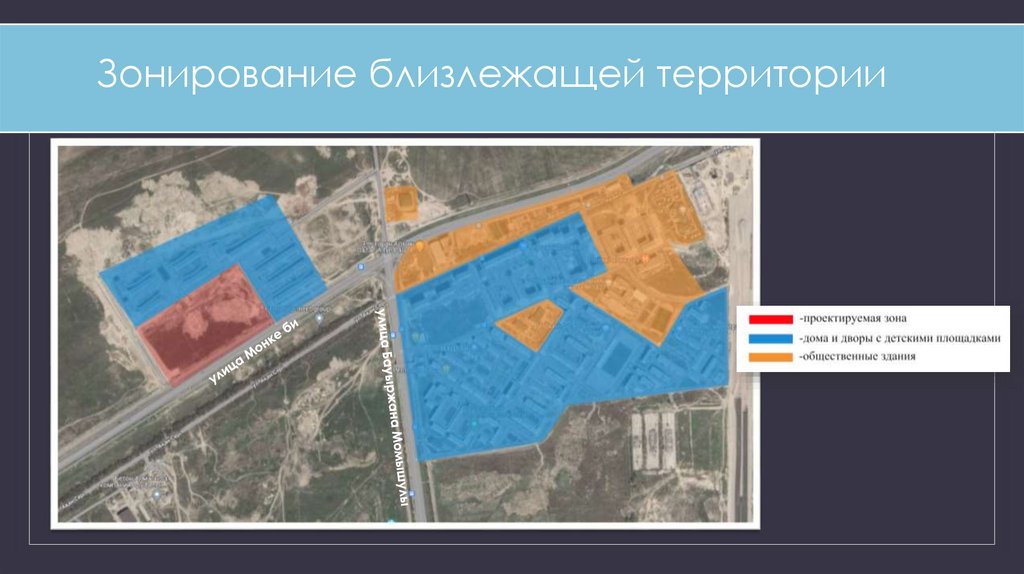

5. Зонирование близлежащей территории

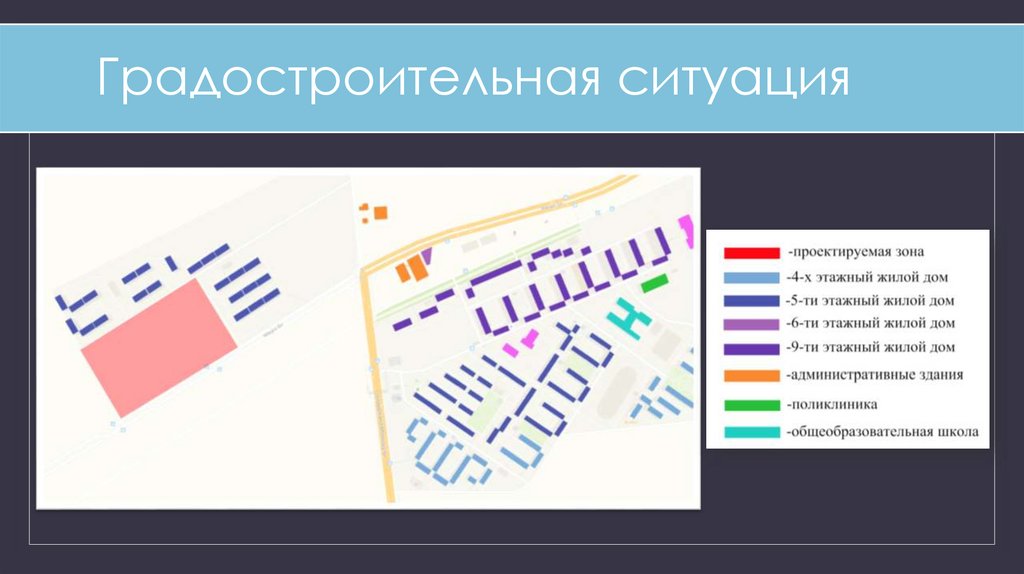

6. Градостроительная ситуация

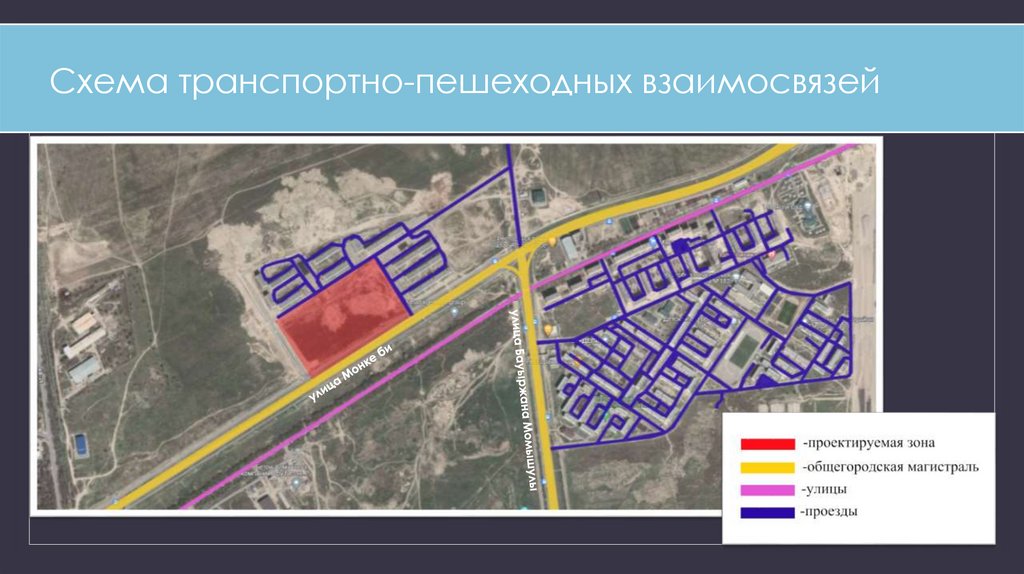

7. Схема транспортно-пешеходных взаимосвязей

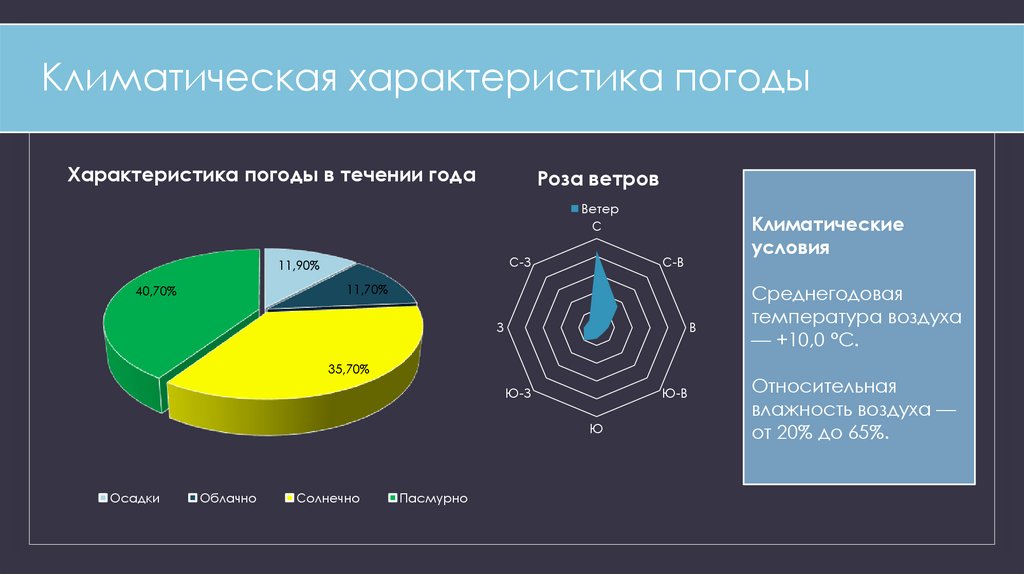

8. Климатическая характеристика погоды

Характеристика погоды в течении года
Роза ветров
Ветер
С
С-З
11,90%
С-В
11,70%
40,70%
З
В
35,70%
Ю-З
Ю-В
Ю
Осадки
Климатические
условия
Облачно
Солнечно
Пасмурно
Среднегодовая
температура воздуха
— +10,0 °C.
Относительная
влажность воздуха —
от 20% до 65%.

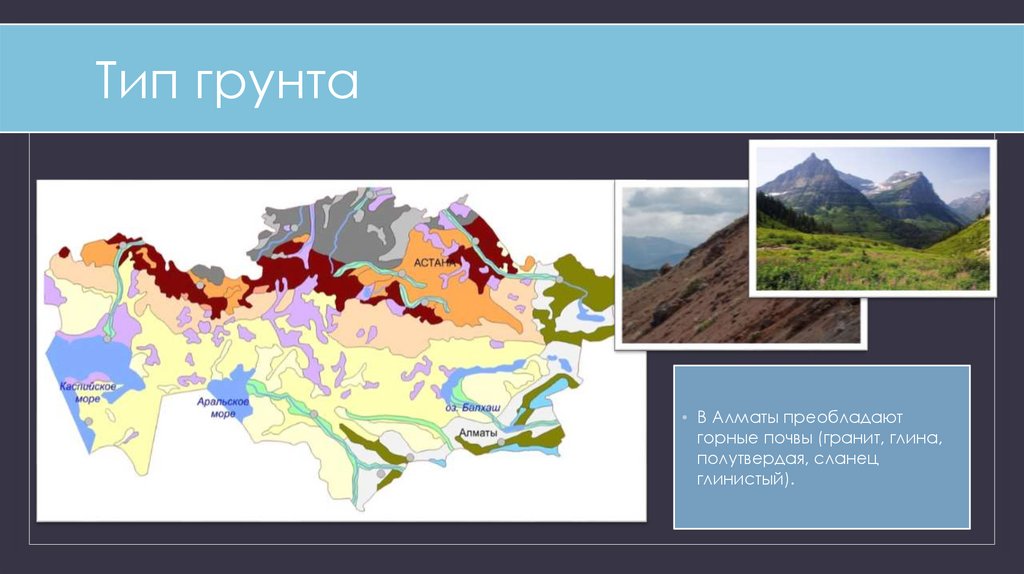

9. Тип грунта

• В Алматы преобладают
горные почвы (гранит, глина,
полутвердая, сланец
глинистый).

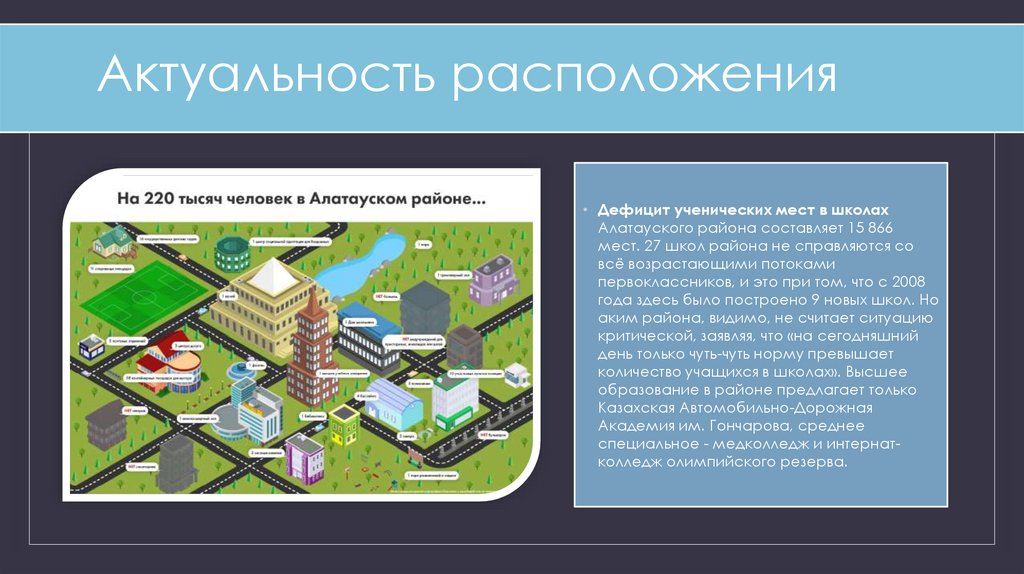

10. Актуальность расположения

• Дефицит ученических мест в школах
Алатауского района составляет 15 866
мест. 27 школ района не справляются со
всё возрастающими потоками
первоклассников, и это при том, что с 2008
года здесь было построено 9 новых школ. Но
аким района, видимо, не считает ситуацию
критической, заявляя, что «на сегодняшний
день только чуть-чуть норму превышает
количество учащихся в школах». Высшее
образование в районе предлагает только
Казахская Автомобильно-Дорожная
Академия им. Гончарова, среднее
специальное - медколледж и интернатколледж олимпийского резерва.

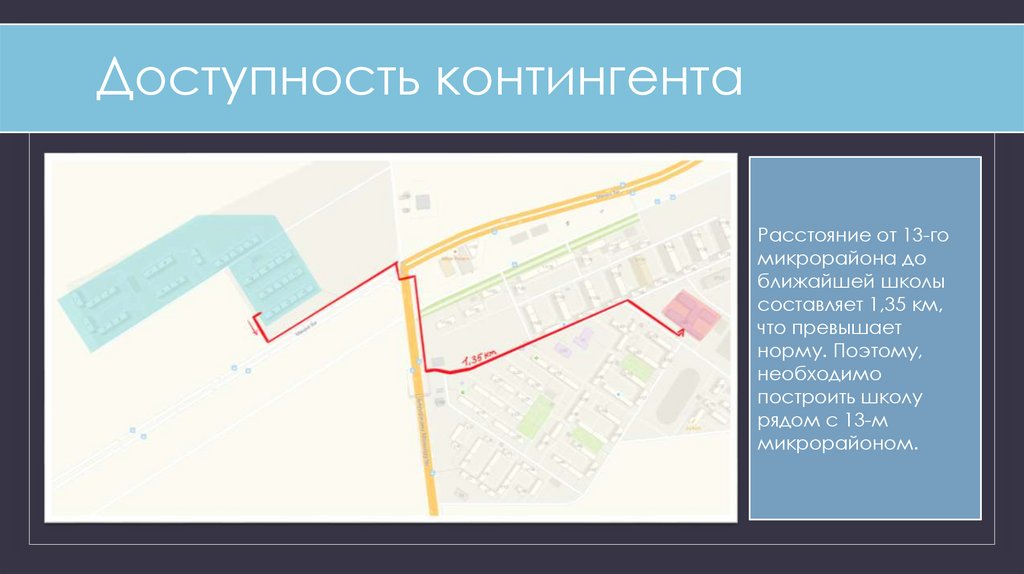

11. Доступность контингента

Расстояние от 13-го
микрорайона до
ближайшей школы
составляет 1,35 км,
что превышает
норму. Поэтому,
необходимо
построить школу
рядом с 13-м
микрорайоном.

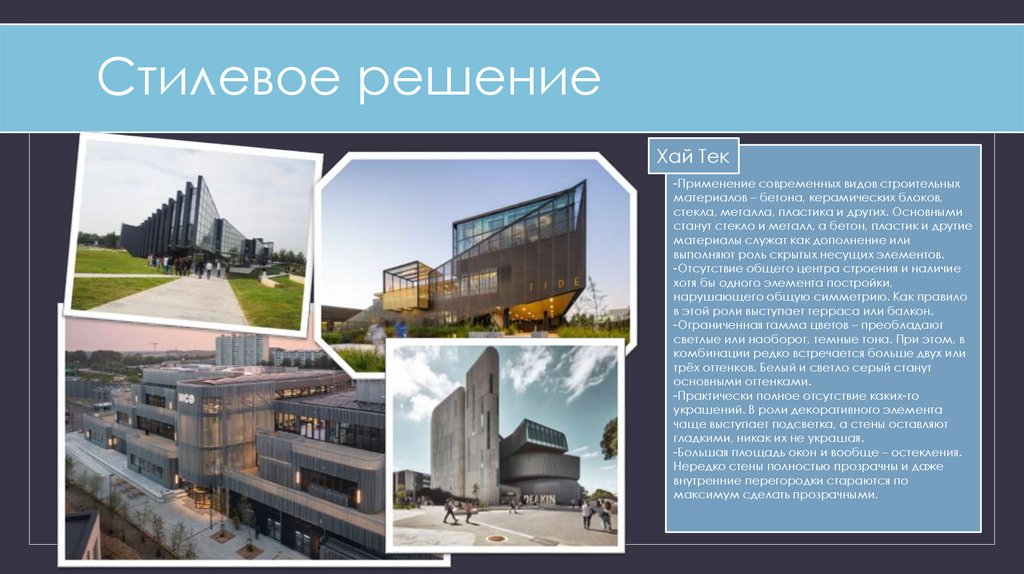

12. Стилевое решение

Хай Тек
-Применение современных видов строительных
материалов – бетона, керамических блоков,
стекла, металла, пластика и других. Основными
станут стекло и металл, а бетон, пластик и другие
материалы служат как дополнение или
выполняют роль скрытых несущих элементов.
-Отсутствие общего центра строения и наличие
хотя бы одного элемента постройки,
нарушающего общую симметрию. Как правило
в этой роли выступает терраса или балкон.
-Ограниченная гамма цветов – преобладают
светлые или наоборот, темные тона. При этом, в
комбинации редко встречается больше двух или
трёх оттенков. Белый и светло серый станут
основными оттенками.
-Практически полное отсутствие каких-то
украшений. В роли декоративного элемента
чаще выступает подсветка, а стены оставляют
гладкими, никак их не украшая.
-Большая площадь окон и вообще – остекления.
Нередко стены полностью прозрачны и даже
внутренние перегородки стараются по
максимум сделать прозрачными.

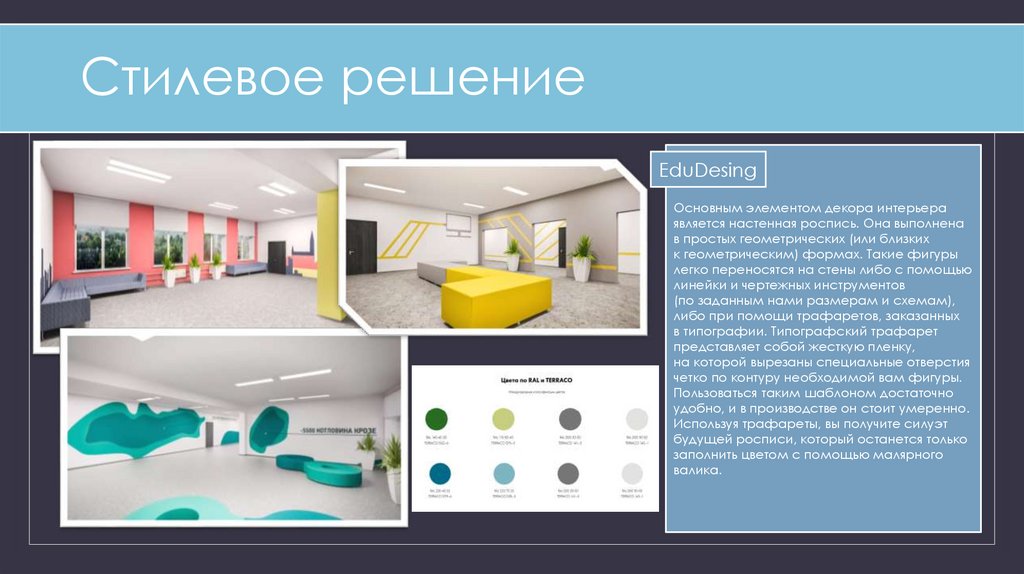

13. Стилевое решение

EduDesing
Основным элементом декора интерьера
является настенная роспись. Она выполнена
в простых геометрических (или близких
к геометрическим) формах. Такие фигуры
легко переносятся на стены либо с помощью
линейки и чертежных инструментов
(по заданным нами размерам и схемам),
либо при помощи трафаретов, заказанных
в типографии. Типографский трафарет
представляет собой жесткую пленку,
на которой вырезаны специальные отверстия
четко по контуру необходимой вам фигуры.
Пользоваться таким шаблоном достаточно
удобно, и в производстве он стоит умеренно.
Используя трафареты, вы получите силуэт
будущей росписи, который останется только
заполнить цветом с помощью малярного
валика.

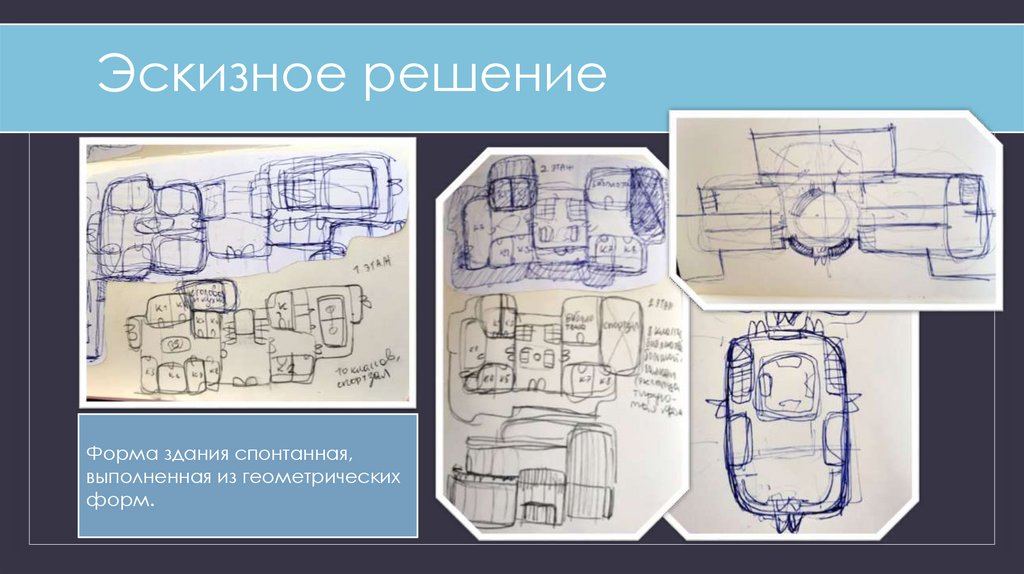

14. Эскизное решение

Форма здания спонтанная,
выполненная из геометрических
форм.

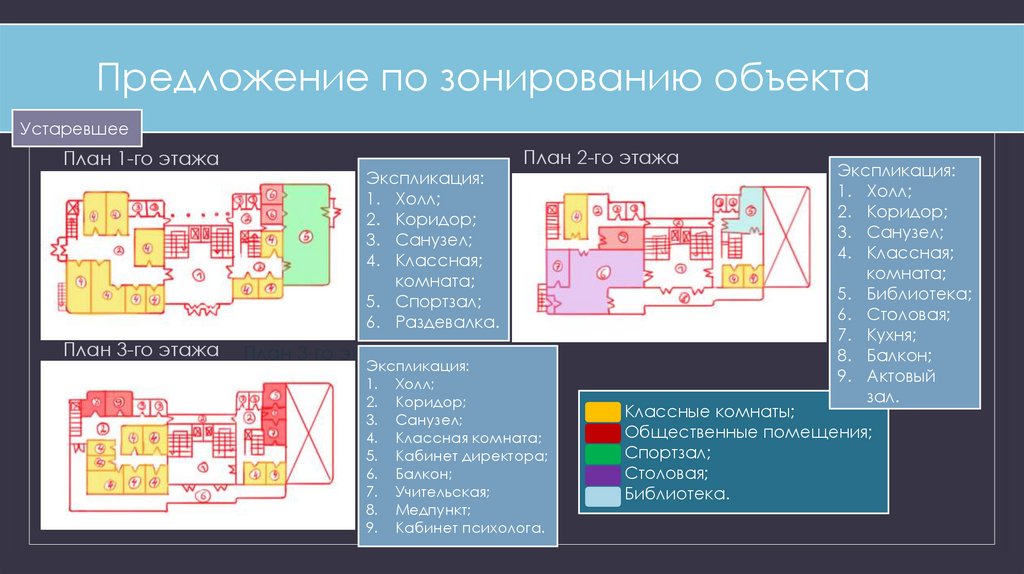

15. Предложение по зонированию объекта

Устаревшее
План 1-го этажа
План 3-го этажа
Экспликация:
1. Холл;
2. Коридор;
3. Санузел;
4. Классная;
комната;
5. Спортзал;
6. Раздевалка.
План 3-го этажа
План 2-го этажа
Экспликация:
1. Холл;
2. Коридор;
3. Санузел;
4. Классная комната;
5. Кабинет директора;
6. Балкон;
7. Учительская;
8. Медпункт;
9. Кабинет психолога.
Экспликация:
1. Холл;
2. Коридор;
3. Санузел;
4. Классная;
комната;
5. Библиотека;
6. Столовая;
7. Кухня;
8. Балкон;
9. Актовый
зал.
Классные комнаты;
Общественные помещения;
Спортзал;
Столовая;
Библиотека.

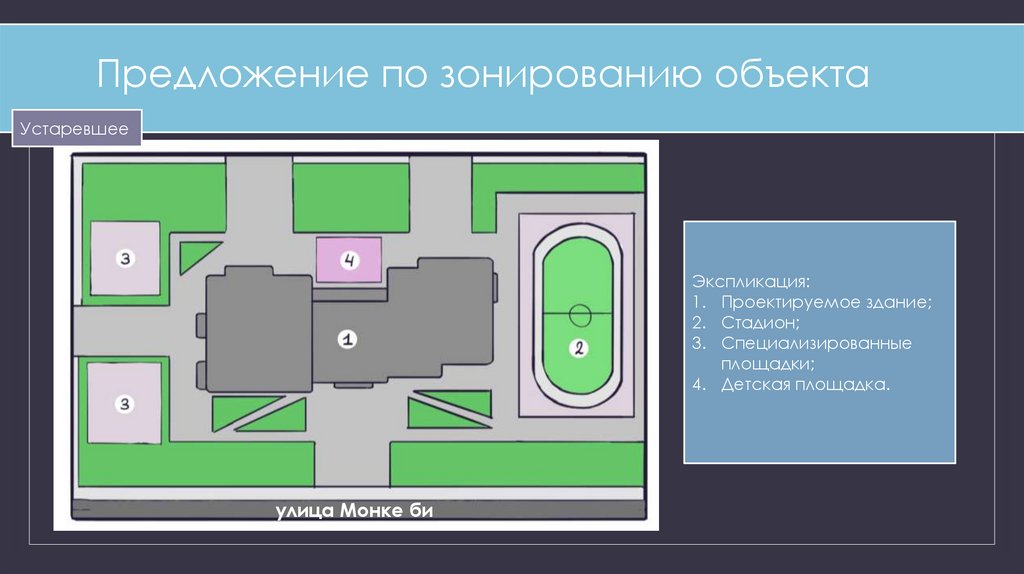

16. Предложение по зонированию объекта

Устаревшее
Экспликация:
1. Проектируемое здание;
2. Стадион;
3. Специализированные
площадки;
4. Детская площадка.
улица Монке би

17. Предложение по зонированию объекта

Устаревшее

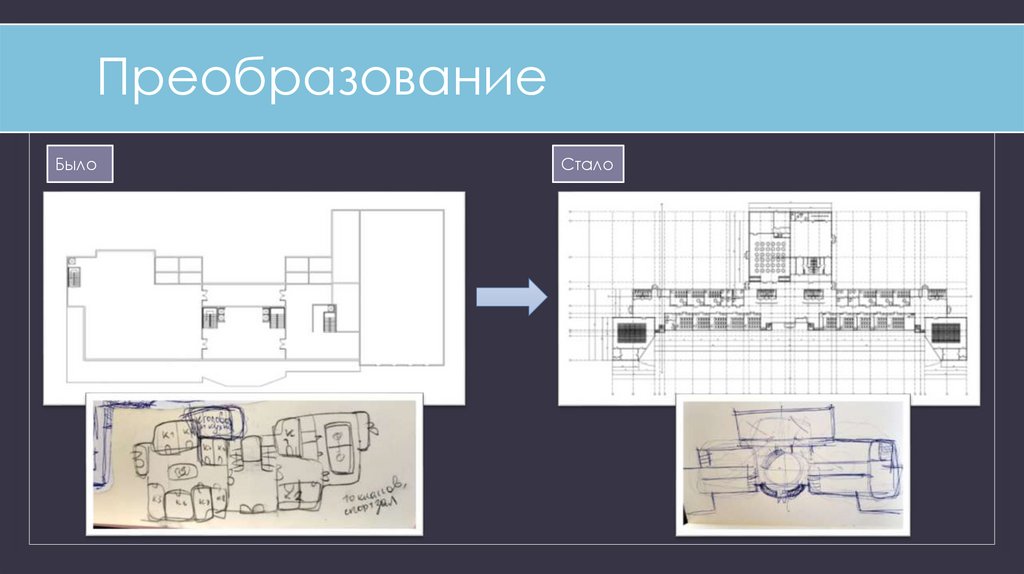

18. Преобразование

Было
Стало

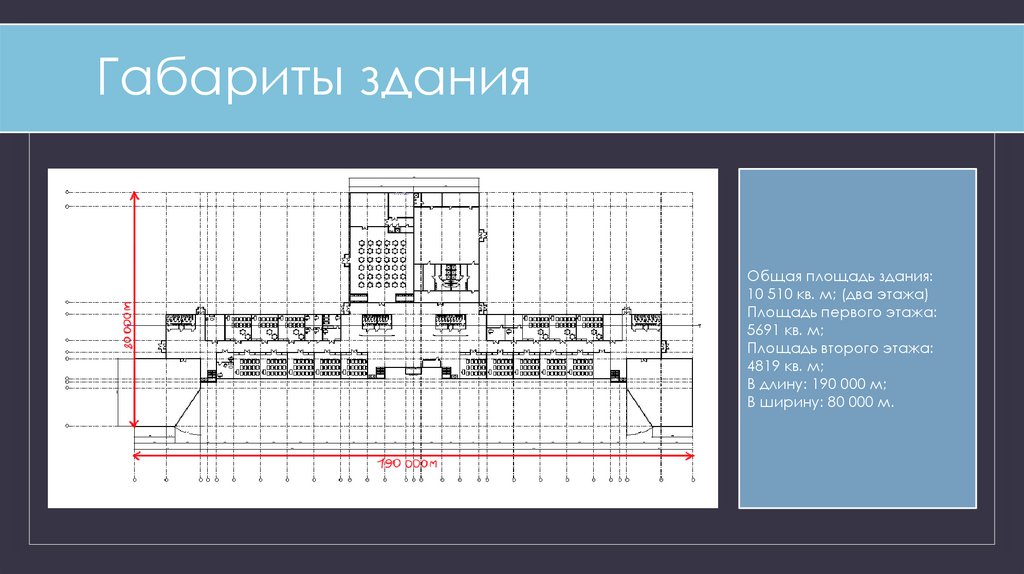

19. Габариты здания

Общая площадь здания:
10 510 кв. м; (два этажа)
Площадь первого этажа:
5691 кв. м;
Площадь второго этажа:
4819 кв. м;
В длину: 190 000 м;
В ширину: 80 000 м.

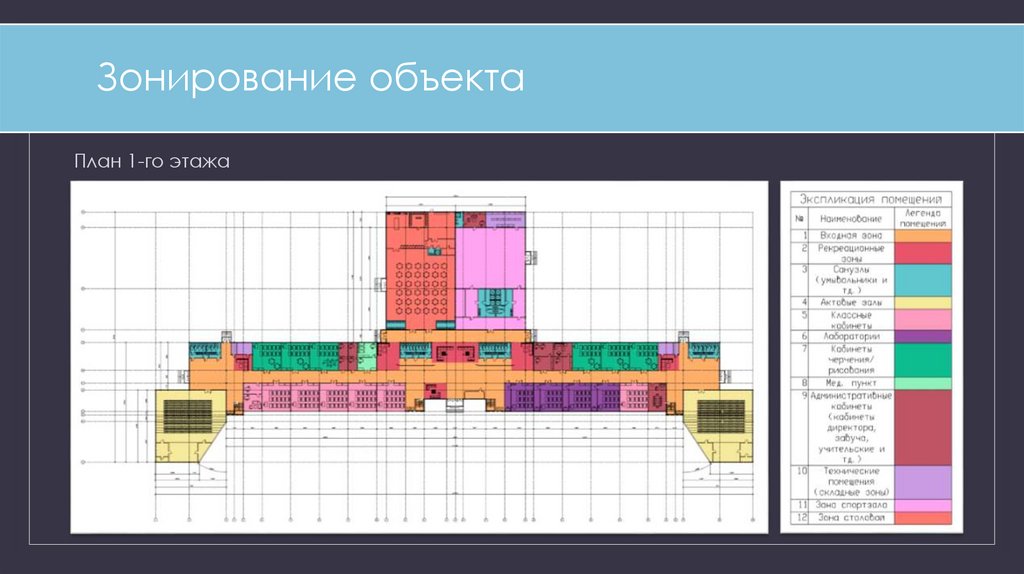

20. Зонирование объекта

План 1-го этажа

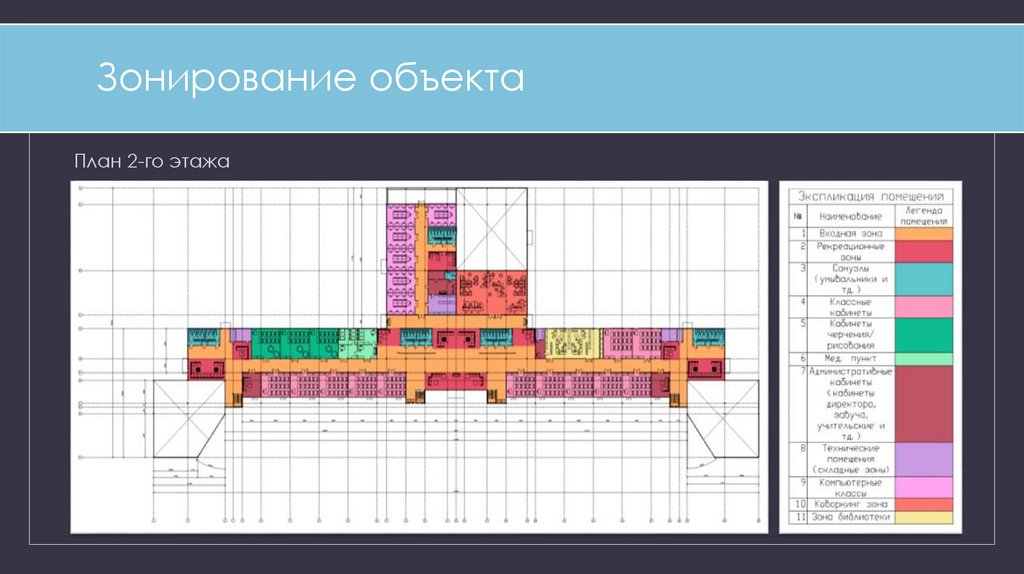

21. Зонирование объекта

План 2-го этажа

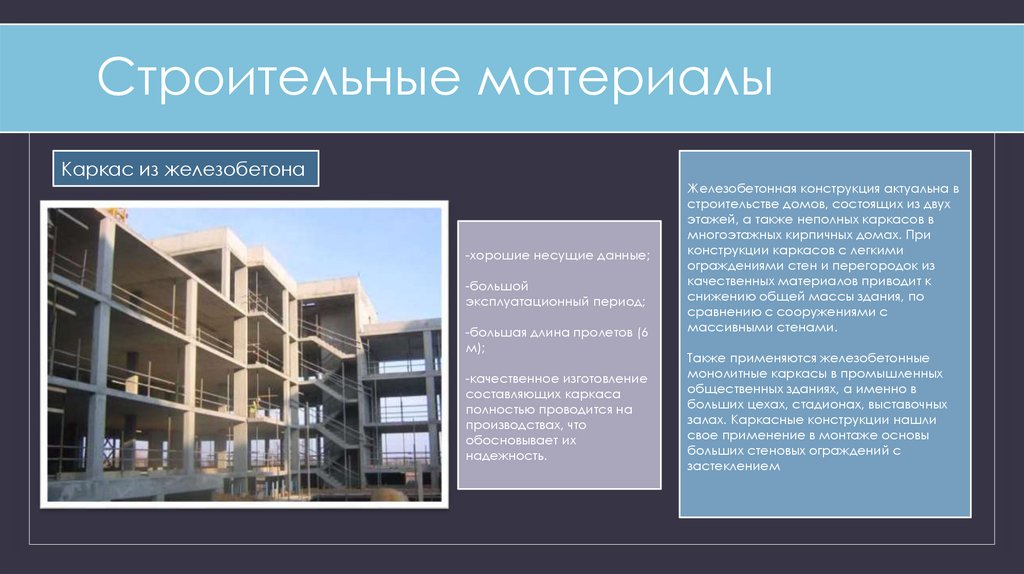

22. Строительные материалы

Каркас из железобетона
-хорошие несущие данные;
-большой
эксплуатационный период;
-большая длина пролетов (6
м);
-качественное изготовление
составляющих каркаса
полностью проводится на
производствах, что
обосновывает их
надежность.
Железобетонная конструкция актуальна в
строительстве домов, состоящих из двух
этажей, а также неполных каркасов в
многоэтажных кирпичных домах. При
конструкции каркасов с легкими
ограждениями стен и перегородок из
качественных материалов приводит к
снижению общей массы здания, по
сравнению с сооружениями с
массивными стенами.
Также применяются железобетонные
монолитные каркасы в промышленных
общественных зданиях, а именно в
больших цехах, стадионах, выставочных
залах. Каркасные конструкции нашли
свое применение в монтаже основы
больших стеновых ограждений с
застеклением

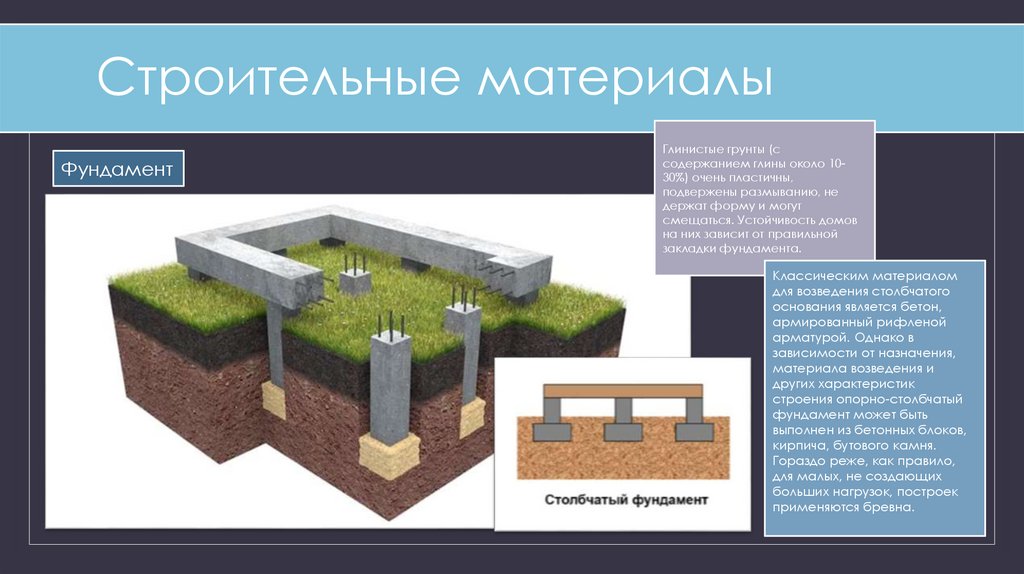

23. Строительные материалы

Фундамент
Глинистые грунты (с
содержанием глины около 1030%) очень пластичны,
подвержены размыванию, не
держат форму и могут
смещаться. Устойчивость домов
на них зависит от правильной
закладки фундамента.
Классическим материалом
для возведения столбчатого
основания является бетон,
армированный рифленой
арматурой. Однако в
зависимости от назначения,
материала возведения и
других характеристик
строения опорно-столбчатый
фундамент может быть
выполнен из бетонных блоков,
кирпича, бутового камня.
Гораздо реже, как правило,
для малых, не создающих
больших нагрузок, построек
применяются бревна.

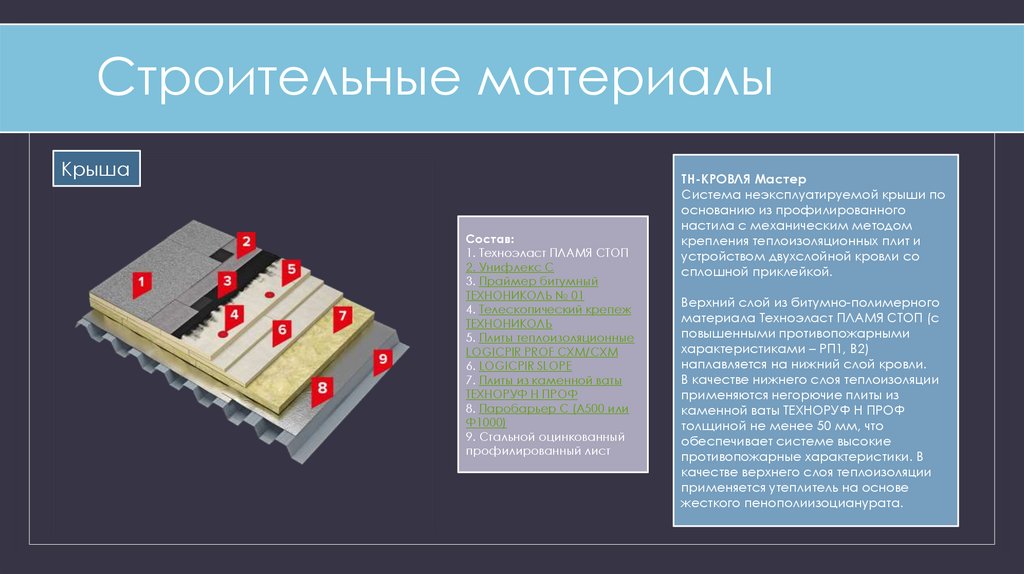

24. Строительные материалы

Крыша
Состав:
1. Техноэласт ПЛАМЯ СТОП
2. Унифлекс С
3. Праймер битумный
ТЕХНОНИКОЛЬ № 01
4. Телескопический крепеж
ТЕХНОНИКОЛЬ
5. Плиты теплоизоляционные
LOGICPIR PROF СХМ/СХМ
6. LOGICPIR SLOPE
7. Плиты из каменной ваты
ТЕХНОРУФ Н ПРОФ
8. Паробарьер С (А500 или
Ф1000)
9. Стальной оцинкованный
профилированный лист
ТН-КРОВЛЯ Мастер
Система неэксплуатируемой крыши по
основанию из профилированного
настила с механическим методом
крепления теплоизоляционных плит и
устройством двухслойной кровли со
сплошной приклейкой.
Верхний слой из битумно-полимерного
материала Техноэласт ПЛАМЯ СТОП (с
повышенными противопожарными
характеристиками – РП1, В2)
наплавляется на нижний слой кровли.
В качестве нижнего слоя теплоизоляции
применяются негорючие плиты из
каменной ваты ТЕХНОРУФ Н ПРОФ
толщиной не менее 50 мм, что
обеспечивает системе высокие
противопожарные характеристики. В
качестве верхнего слоя теплоизоляции
применяется утеплитель на основе
жесткого пенополиизоцианурата.

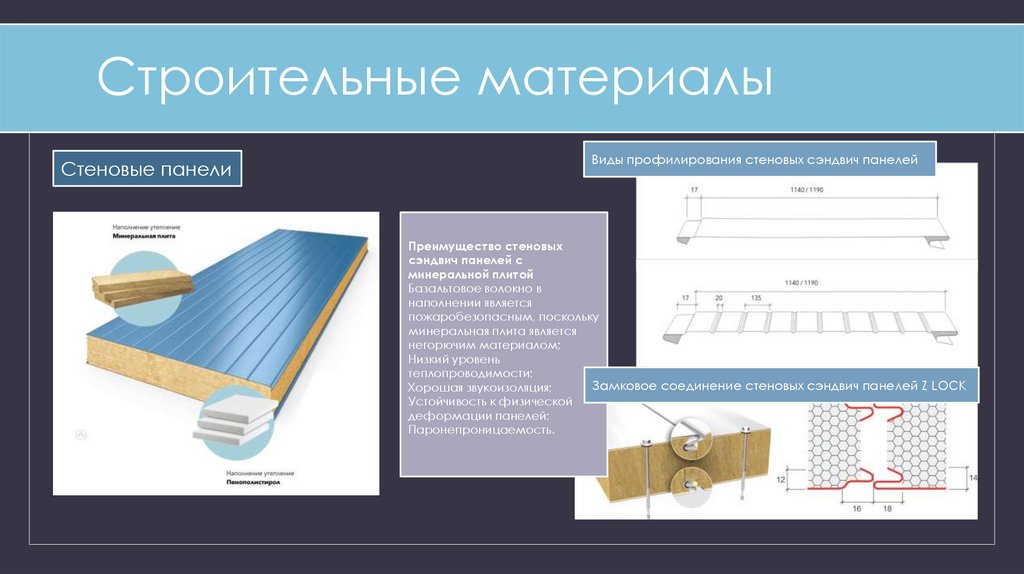

25. Строительные материалы

Стеновые панели
Виды профилирования стеновых сэндвич панелей
Преимущество стеновых
сэндвич панелей с
минеральной плитой
Базальтовое волокно в
наполнении является
пожаробезопасным, поскольку
минеральная плита является
негорючим материалом;
Низкий уровень
теплопроводимости;
Замковое соединение стеновых сэндвич панелей Z LOCK
Хорошая звукоизоляция;
Устойчивость к физической
деформации панелей;
Паронепроницаемость.

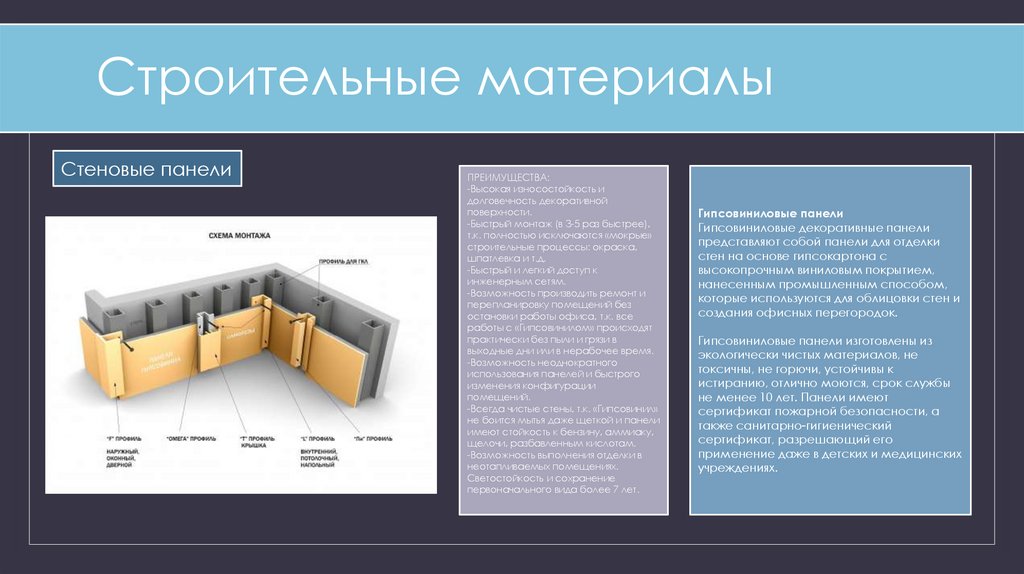

26. Строительные материалы

Стеновые панели
ПРЕИМУЩЕСТВА:
-Высокая износостойкость и
долговечность декоративной
поверхности.
-Быстрый монтаж (в 3-5 раз быстрее),
т.к. полностью исключаются «мокрые»
строительные процессы: окраска,
шпатлевка и т.д.
-Быстрый и легкий доступ к
инженерным сетям.
-Возможность производить ремонт и
перепланировку помещений без
остановки работы офиса, т.к. все
работы с «Гипсовинилом» происходят
практически без пыли и грязи в
выходные дни или в нерабочее время.
-Возможность неоднократного
использования панелей и быстрого
изменения конфигурации
помещений.
-Всегда чистые стены, т.к. «Гипсовинил»
не боится мытья даже щеткой и панели
имеют стойкость к бензину, аммиаку,
щелочи, разбавленным кислотам.
-Возможность выполнения отделки в
неотапливаемых помещениях.
Светостойкость и сохранение
первоначального вида более 7 лет.
Гипсовиниловые панели
Гипсовиниловые декоративные панели
представляют собой панели для отделки
стен на основе гипсокартона с
высокопрочным виниловым покрытием,
нанесенным промышленным способом,
которые используются для облицовки стен и
создания офисных перегородок.
Гипсовиниловые панели изготовлены из
экологически чистых материалов, не
токсичны, не горючи, устойчивы к
истиранию, отлично моются, срок службы
не менее 10 лет. Панели имеют
сертификат пожарной безопасности, а
также санитарно-гигиенический
сертификат, разрешающий его
применение даже в детских и медицинских
учреждениях.

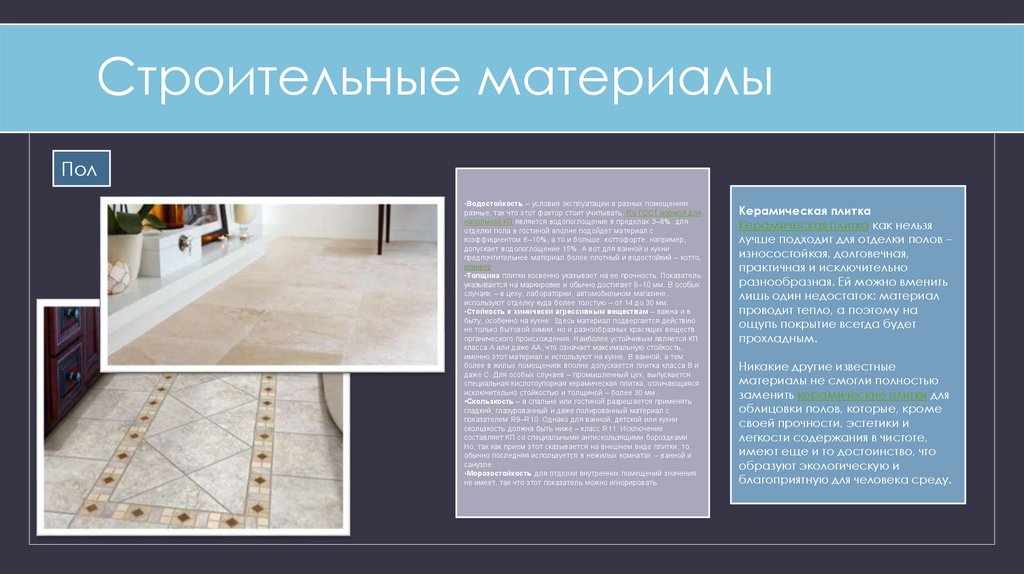

27. Строительные материалы

Пол
•Водостойкость – условия эксплуатации в разных помещениях
разные, так что этот фактор стоит учитывать. По ГОСТ нормой для
напольной КП является водопоглощение в пределах 3–8%. для
отделки пола в гостиной вполне подойдет материал с
коэффициентом 8–10%, а то и больше: коттофорте, например,
допускает водопоглощение 15%. А вот для ванной и кухни
предпочтительнее материал более плотный и водостойкий – котто,
клинкер.
•Толщина плитки косвенно указывает на ее прочность. Показатель
указывается на маркировке и обычно достигает 8–10 мм. В особых
случаях – в цеху, лаборатории, автомобильном магазине,
используют отделку куда более толстую – от 14 до 30 мм.
•Стойкость к химически агрессивным веществам – важна и в
быту, особенно на кухне: Здесь материал подвергается действию
не только бытовой химии, но и разнообразных красящих веществ
органического происхождения. Наиболее устойчивым является КП
класса А или даже АА, что означает максимальную стойкость,
именно этот материал и используют на кухне. В ванной, а тем
более в жилых помещениях вполне допускается плитка класса B и
даже C. Для особых случаев – промышленный цех, выпускается
специальная кислотоупорная керамическая плитка, отличающаяся
исключительно стойкостью и толщиной – более 30 мм.
•Скользкость – в спальне или гостиной разрешается применять
гладкий, глазурованный и даже полированный материал с
показателем R9–R10. Однако для ванной, детской или кухни
скользкость должна быть ниже – класс R11. Исключение
составляет КП со специальными антискользящими бороздками.
Но, так как прием этот сказывается на внешнем виде плитки, то
обычно последняя используется в нежилых комнатах – ванной и
санузле.
•Морозостойкость для отделки внутренних помещений значения
не имеет, так что этот показатель можно игнорировать.
Керамическая плитка
Керамическая плитка как нельзя
лучше подходит для отделки полов –
износостойкая, долговечная,
практичная и исключительно
разнообразная. Ей можно вменить
лишь один недостаток: материал
проводит тепло, а поэтому на
ощупь покрытие всегда будет
прохладным.
Никакие другие известные
материалы не смогли полностью
заменить керамические плитки для
облицовки полов, которые, кроме
своей прочности, эстетики и
легкости содержания в чистоте,
имеют еще и то достоинство, что
образуют экологическую и
благоприятную для человека среду.

28. Строительные материалы

Фасад
Преимущества:
долговечность;
широчайший ассортимент.
Найти можно плитку любого
размера, цвета и фактуры, а
также имитирующую камень,
кирпич и другие материалы;
устойчивость к негативным
факторам внешней среды;
огнестойкость;
относительно небольшой вес.
Монтировать плитку можно как
«мокрым» способом, так и
обустраивая вентилируемый
фасад.
Керамическая фасадная плитка
Керамическая фасадная плитка –
еще один популярный способ
организовать фасад здания.
Широкую популярность материал
заслужил благодаря отличным
эксплуатационным и
декоративным качествам. От той
плитки, что используется внутри
помещения, фасадный аналог
отличается меньшей пористостью,
за счет чего обеспечивается
меньшее водопоглощение.

29. Строительные материалы

Фасад
Преимущества:
продолжительный срок службы;
устойчивость к перепадам
температур, огню, солнечным
лучам, коррозии;
низкий вес;
широкий ассортимент;
простота монтажа и
эксплуатации.
Виниловый сайдинг
Изготавливается из
поливинилхлорида, может
имитировать камень, кирпич,
дерево и другие природные
материалы. Виниловый сайдинг –
один из самых популярных
материалов для облицовки
фасадов, используется в
отечественном частном
строительстве чаще всего.
Часто к достоинствам относят и
стойкость к механическим
повреждениям, но сильный удар
способен нарушить целостность
материала. Среди недостатков
большой коэффициент линейного
расширения, что необходимо
учитывать при монтаже, низкие
теплоизоляционные качества и
сложность замены поврежденного
элемента в случае ремонта.

30. Фасады

31. Фасады

32. Элементы интерьера

Многоуровневый подиум из фанеры
Конструктивные особенности:
прочная металлическая конструкция,
скрытая деревянной облицовкой.
Подиум из фанеры с тумбой
для растений
Конструктивные особенности:
в центральной части подиума
предусмотрено отделение
с заниженным дном для размещения
внутри него кашпо с растениями.
Подиум с полками для
буккроссинга
Конструктивные особенности:
подиум имеет прочную
металлическую конструкцию,
скрытую деревянной облицовкой.
В изголовье расположен высокий
стеллаж для буккроссинга
и хранения.

33. Элементы интерьера

Перегородка зонирующая
с растениями
Конструктивные особенности:
конструкция может быть собрана
на скрытом металлокаркасе
и монтироваться к полу для прочности
и устойчивости.
Скамья с выдвижными
пуфами
Конструктивные особенности:
пространство под скамьёй
используется для хранения пуфов
из экокожи, каждый из которых
помещён в отдельную секцию.
Конструкция с мягкими
нишами и выкатными
пуфами
Конструктивные особенности:
составляющие стеллажа прочно
монтируются к стене.

34. Примеры интерьера

35. Технико-экономические показатели

Общая площадь здания:
10 510 кв. м; (два этажа)
Площадь первого этажа: 5691 кв. м;
Площадь второго этажа: 4819 кв. м;

36. Схема озеленения

Площадь озеленения
территории: 30 005 кв.м.
Процент озеленения
специального
назначения: 37%
Процент озеленения
ограниченного
пользования: 63%

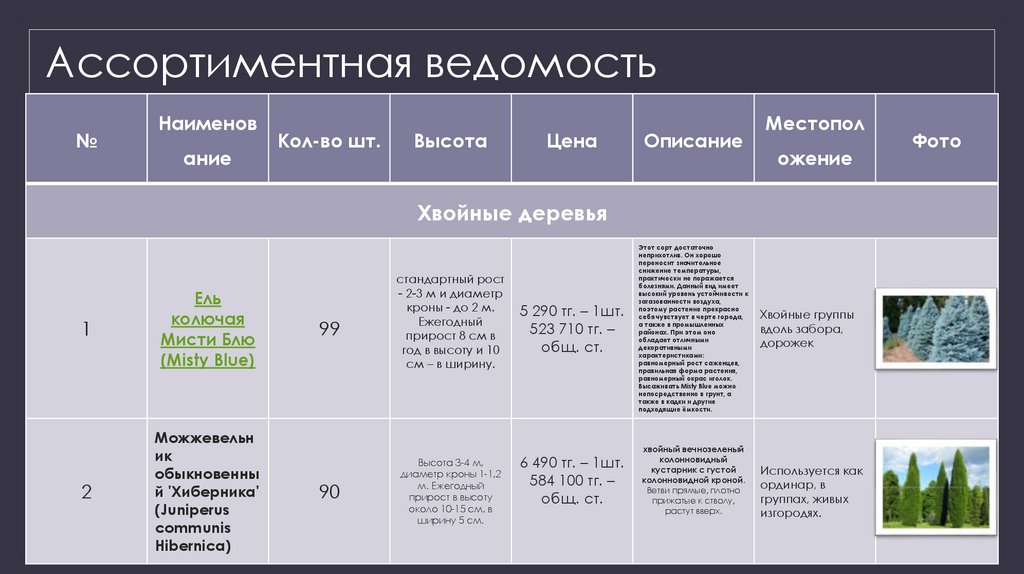

37. Ассортиментная ведомость

№
Наименов
ание
Кол-во шт.
Высота
Цена
Описание
Местопол
ожение
Хвойные деревья
1
Ель
колючая
Мисти Блю
(Misty Blue)
2
Можжевельн
ик
обыкновенны
й 'Хиберника'
(Juniperus
communis
Hibernica)
99
90
стандартный рост
- 2-3 м и диаметр
кроны - до 2 м.
Ежегодный
прирост 8 см в
год в высоту и 10
см – в ширину.
Высота 3-4 м,
диаметр кроны 1-1,2
м. Ежегодный
прирост в высоту
около 10-15 см, в
ширину 5 см.
5 290 тг. – 1шт.
523 710 тг. –
общ. ст.
Этот сорт достаточно
неприхотлив. Он хорошо
переносит значительное
снижение температуры,
практически не поражается
болезнями. Данный вид имеет
высокий уровень устойчивости к
загазованности воздуха,
поэтому растение прекрасно
себя чувствует в черте города,
а также в промышленных
районах. При этом оно
обладает отличными
декоративными
характеристиками:
равномерный рост саженцев,
правильная форма растения,
равномерный окрас иголок.
Высаживать Misty Blue можно
непосредственно в грунт, а
также в кадки и другие
подходящие ёмкости.
6 490 тг. – 1шт.
584 100 тг. –
общ. ст.
хвойный вечнозеленый
колонновидный
кустарник с густой
колонновидной кроной.
Ветви прямые, плотно
прижатые к стволу,
растут вверх.
Хвойные группы
вдоль забора,
дорожек
Используется как
ординар, в
группах, живых
изгородях.
Фото

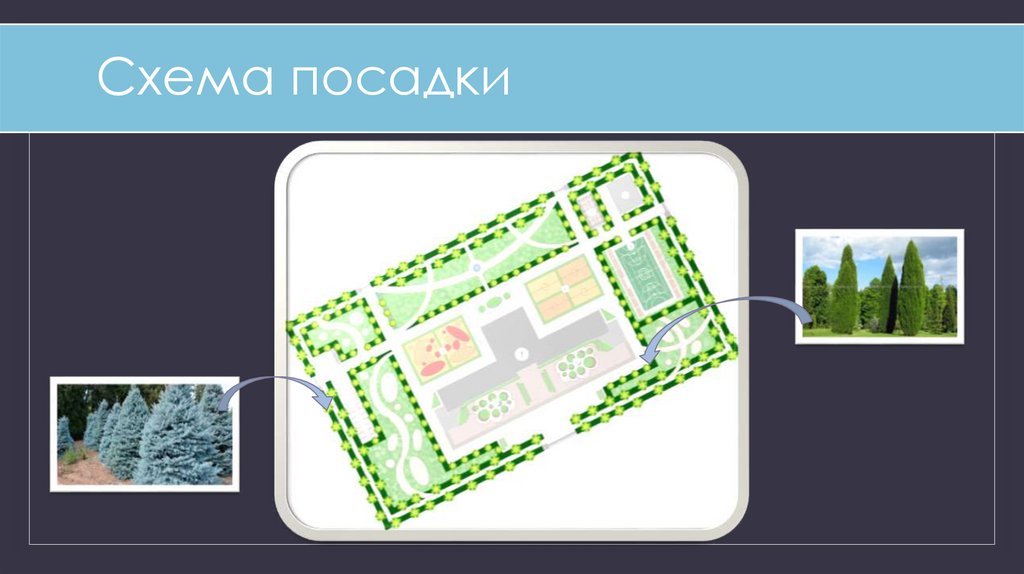

38. Схема посадки

39. Ассортиментная ведомость

№
Наименов
ание
Кол-во шт.
Высота
Цена
Описание
Местопол
ожение
Декоративные кустарники
1
2
3
Сире́нь
обыкнове́н
ная
(лат. Syríng
a vulgáris)
Буддлея
(лат. Buddléja)
Горте́нзия
(лат. Hydr
ángea)
74
71
80
3-8 м
1,5-2,5 м
1,2-1,5 м
5 000 тг. – 1шт.
370 000 тг. –
общ. ст.
11 690 тг. –
1шт.
829 990 тг. –
общ. ст.
5 390 тг. – 1шт.
431 200 тг. –
общ. ст.
Сирень обладает резким
запахом, уникальным
окрасом и насыщенного
цвета листьями. Имеется
большое количество сортов.
Особенно эффектен куст
во время цветения, его
украшают кистевидные
соцветия белого,
сиреневого или розового
окраса.
Парковая
зона
Буддлея обладает
широким спектром
оттенков, что
позволяет ей стать
главным украшением
любого ландшафта.
Парковая
зона
Характерные черты такого
растения: очень большие
соцветия, высокая
декоративность и яркого
окраса листовые пластины.
Форма данного кустарника
может быть шаровидной либо
раскидистой. Цветки могут быть
окрашены в белый, красный
либо синий оттенок.
Парковая
зона
Фото

40. Схема посадки

41. Экономический расчет

• Исходные данные к расчету по проекту:
• Общая площадь объекта – 10 510 м2;
• Средняя стоимость 1 м2 в Алатауском районе г.Алматы – 514 500 тенге
• Средняя стоимость 1 м2 в долларах США - 1109,95 $
• по курсу на 15.11.22 = 459,93 тенге – 1 долл.США;

42. Экономический расчет

• Глава 1. Подготовка территории строительства
• В главе учитываются следующие затраты: на отвод земельного участка под
строительство: компенсация стоимости сносимых строений и насаждений: на 2%
от суммы 2, 3, 4, 5, 6 глав:
• (5 407 395 000 тг.+ (162 221 850 тг. * 2) + (108 147 900 тг.* 2)) * 0,02 = 118 962 690 тг.

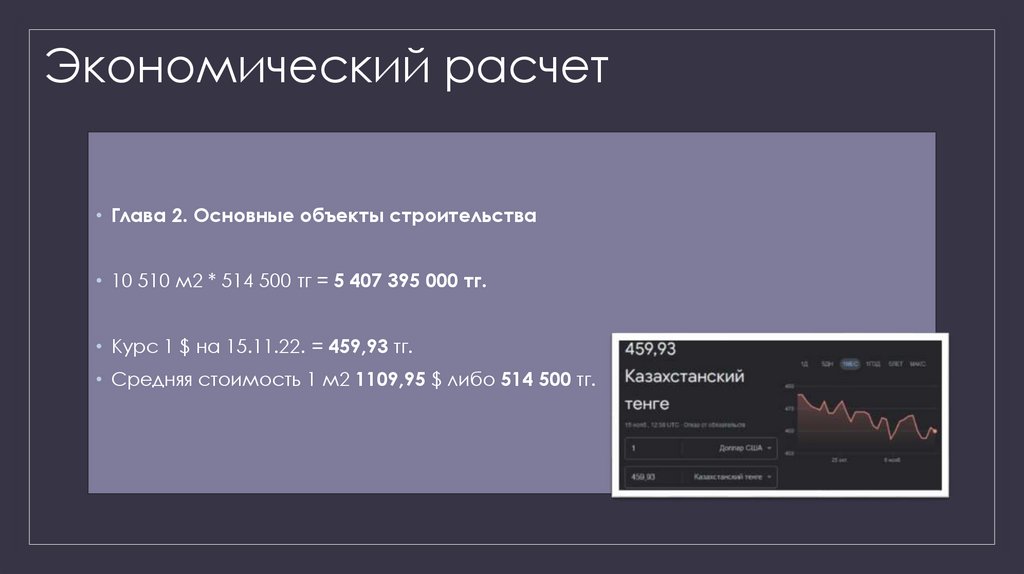

43. Экономический расчет

• Глава 2. Основные объекты строительства
• 10 510 м2 * 514 500 тг = 5 407 395 000 тг.
• Курс 1 $ на 15.11.22. = 459,93 тг.
• Средняя стоимость 1 м2 1109,95 $ либо 514 500 тг.

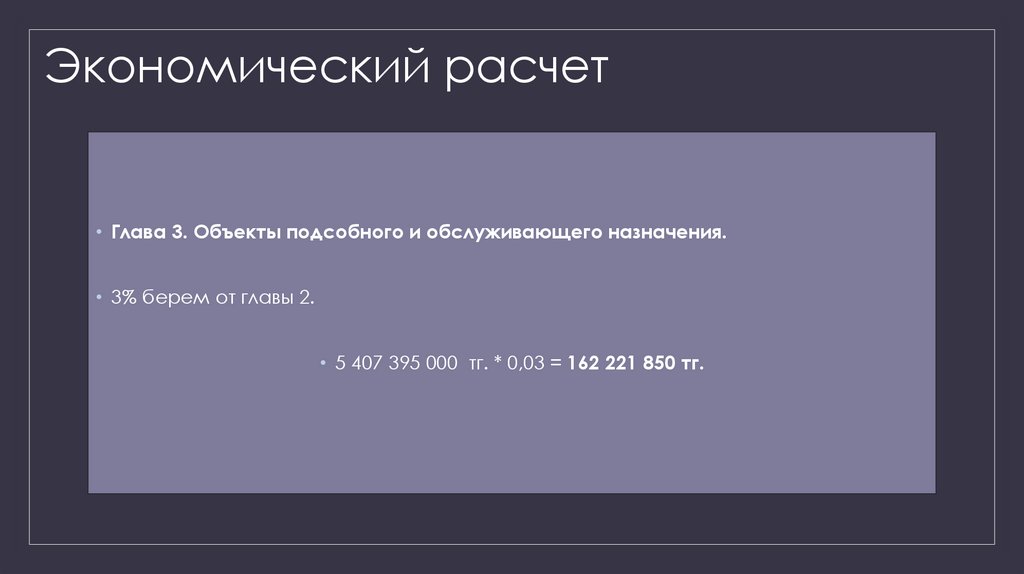

44. Экономический расчет

• Глава 3. Объекты подсобного и обслуживающего назначения.
• 3% берем от главы 2.
• 5 407 395 000 тг. * 0,03 = 162 221 850 тг.

45. Экономический расчет

• Глава 4. Объекты энергетического хозяйства
• Включены затраты на строительство трансформаторных подстанций, прокладки
кабеля ,линий электропередач. Вычисляется по завышенным , показателям длине
электросетевых кабелей.
• 3% берем от главы 2.
• 5 407 395 000 тг. * 0,03 = 162 221 850 тг.

46. Экономический расчет

• Глава 5. Объекты транспортного хозяйства и связи
• Учтены расходы на временные дороги для проезда и выезда к зданиям , и
сооружениям ,а также , площадки, гаражи, автомобильные стоянки, устройства
разных типов связи.
• 2% берем от главы 2.
• 5 407 395 000 тг. * 0,02 = 108 147 900 тг.

47. Экономический расчет

• Глава 6. Внешние коммуникации и инженерные сети
• Рассматривается стоимость наружных сетей : водоснабжение, капитализация,
газификации и теплоснабжения.
• 2% берем от главы 2.
• 5 407 395 000 тг. * 0,02 = 108 147 900 тг.

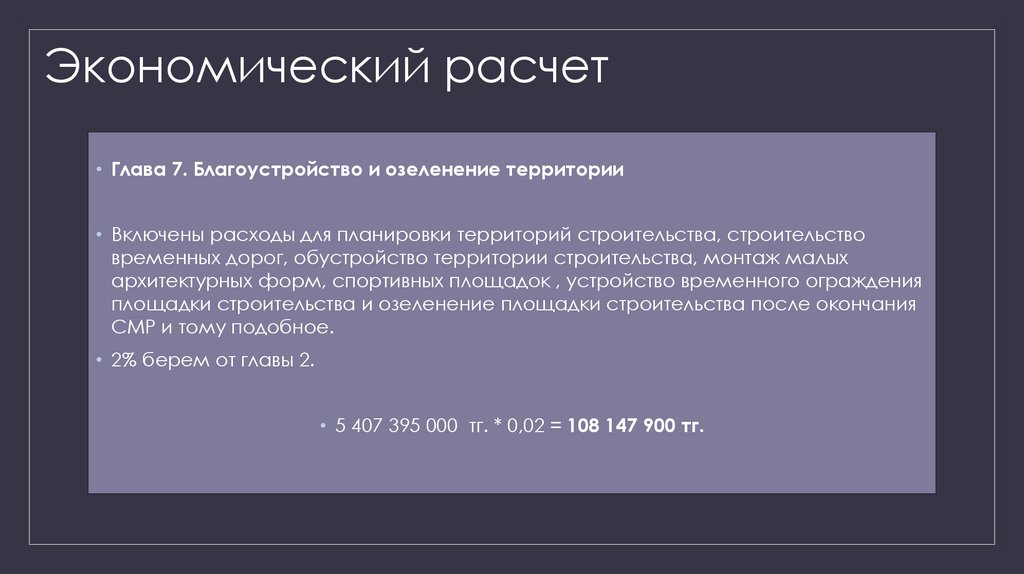

48. Экономический расчет

• Глава 7. Благоустройство и озеленение территории
• Включены расходы для планировки территорий строительства, строительство
временных дорог, обустройство территории строительства, монтаж малых
архитектурных форм, спортивных площадок , устройство временного ограждения
площадки строительства и озеленение площадки строительства после окончания
СМР и тому подобное.
• 2% берем от главы 2.
• 5 407 395 000 тг. * 0,02 = 108 147 900 тг.

49. Экономический расчет

• Глава 8. Временные здания и сооружения
• Этот пункт учитывает расходы на строительство временных построек, аренда и
ремонтные работы по нужде дорогам для подъезда к возводимому объекта,
инженерным коммуникациям и тому подобное.
• 2% берем от суммы 1 – 7 глав.
• (118 962 690 тг. +108 147 900 тг.) * 0,02 = 227 110 590 тг. * 0,02 = 4 542 211,8 тг.

50. Экономический расчет

• Глава 9. Прочие работы и затраты
• Включены разнообразные дополнительные расходы, связаны со строительно-монтажными работами на
данной площадке строительства, установленная заработная плата, закуп материалов для строительства и
конкуренций, затраты на эксплуатационные расходы машин и механизмов.
• А) Удорожание при создании строительно-монтажных работ зимой.
• 2,2% берем от суммы 1 - 8 глав.
• (118 962 690 тг. +4 542 211,8 тг.) * 0.022 = 123 504 901,8 тг. * 0.022 = 2 717 107, 8396 тг.
• Б) Организация вывоза строительного мусора.
• 0,15% берем от суммы 1 – 8 глав.
• (118 962 690 тг. +4 542 211,8 тг.) * 0,0015 = 185 257, 3527 тг.
• В) Использование фиксированной платы за работу.
• 1% берем от суммы 2 – 8 глав
• (5 407 395 000 тг.+ 4 542 211,8 тг.) * 0.01 = 5 411 937 211,8 тг. * 0,01 = 54 119 372, 118 тг.
• Итого по главе 9: 57 021 737, 3103 тг.

51. Экономический расчет

• Глава 10. Содержание дирекции строящегося предприятия и технический надзор
• 0,9% берем от суммы 1 – 9 глав.
• (118 962 690 тг. + 57 021 737,3103 тг.) * 0,009 = 175 984 427,3103 тг. * 0.009 = 1 583 859, 8457927 тг.

52. Экономический расчет

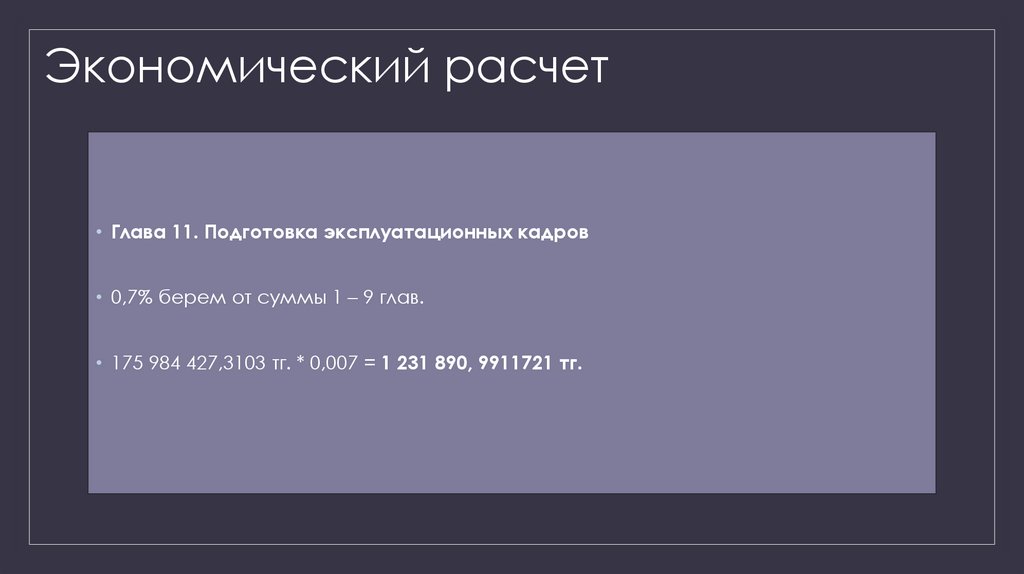

• Глава 11. Подготовка эксплуатационных кадров
• 0,7% берем от суммы 1 – 9 глав.
• 175 984 427,3103 тг. * 0,007 = 1 231 890, 9911721 тг.

53. Экономический расчет

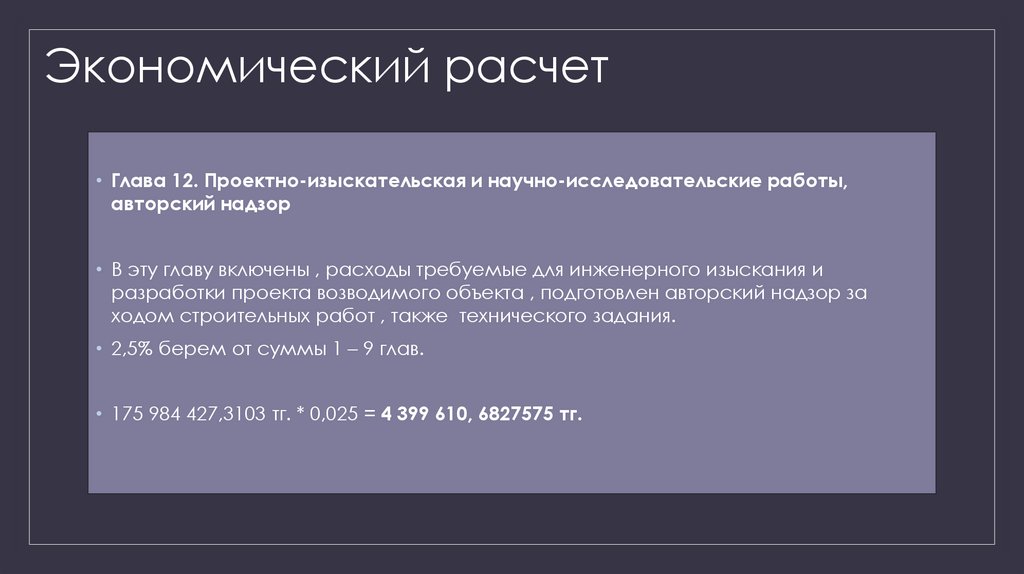

• Глава 12. Проектно-изыскательская и научно-исследовательские работы,
авторский надзор
• В эту главу включены , расходы требуемые для инженерного изыскания и
разработки проекта возводимого объекта , подготовлен авторский надзор за
ходом строительных работ , также технического задания.
• 2,5% берем от суммы 1 – 9 глав.
• 175 984 427,3103 тг. * 0,025 = 4 399 610, 6827575 тг.

54. Экономический расчет

• Глава 13. Итого сумма глав с 1 по 12.
• 118 962 690 тг. + 5 407 395 000 тг. + 162 221 850 тг. + 162 221 850 тг. + 108 147 900 тг. +
108 147 900 тг. + 108 147 900 тг. + 4 542 211,8 тг. + 57 021 737, 3103 тг. + 1 583 859,
8457927 тг. + 1 231 890, 9911721 тг. + 4 399 610, 6827575 тг. = 6 244 024 400, 63 тг.

55. Экономический расчет

• Глава 14. Резерв средств на непредвиденные работы и затраты
• 1% берем от главы 13.
• 6 244 024 400, 63 тг. * 0.01 = 62 440 244, 0063 тг.

56. Экономический расчет

• Глава 15. Всего сумма глав 13 и 14
• 6 244 024 400, 63 тг. + 62 440 244, 0063 тг. = 6 306 464 644, 6363 тг.

57.

Наименование глав, объектов затрат и работ .
Сметная стоимость, тг.
Сметная
стоимость,$.
Стоимость
1 м2, $.
1.
Подготовка территории
строительства.
118 962 690
258 654,02
24,61
2
Основные объекты
строительства.
5 407 395 000
11 757 000,74
1 118,65
3
Объекты подсобного и
обслуживающего назначения.
162 221 850
352 710,02
33,56
4
Объекты энергетического
хозяйства.
162 221 850
352 710,02
33,56
5
Объекты транспортного
хозяйства и связи.
108 147 900
235 140,01
22,37
6
Внешние коммуникации
и инженерные сети.
108 147 900
235 140,01
22,37
7
Благоустройство и
озеленение территории.
108 147 900
235 140,01
22,37
8
Временные здания и
сооружения.
4 542 211,8
9 875,88
0,94
9
Прочие работы и затраты
57 021 737,3103
123 979,22
11,79
10
Содержание дирекции строящегося предприятия и технический
надзор.
1 583 859,8457927
3 443,7
0,33
11
Подготовка
эксплуатационных кадров.
1 231 890, 9911721
2 678,43
0,25
12
Проектно-изыскательские и научно исследовательские работы,
авторский надзор
4 399 610, 6827575
9 565,83
0,91
13
Итого с 1 по 12 главы
6 244 024 400, 63
13 576 037,91
1 291,75
14
Резерв средств на непредвиденные
работы и затраты
62 440 244, 0063
135 760,38
12,92
15
Всего сумма глав 13 и 14.
6 306 464 644, 6363
13 711 798,29
1 304,64
№
• ТЭО стоимости : Общая стоимость
строительства.
• По главе 13: 6 244 024 400, 63 тг. :
459,93 тг. (курс 1 $ на 15.11.22.) = 13
576 037,91 $
• По главе 15: 6 306 464 644, 6363 тг. :
459,93 тг. (курс 1 $ на 15.11.22.) = 13 711
798,29 $
• Стоимость 1 м2: 13 711 798,29 $: 10 510
м2 = 1 304,64 $
• 1 304,64 $ * 459,93 тг. (курс $) =
600 044,4707 тг.

58. Акустический расчет

Параметры актового зала:
Актовый зал:
• Площадь помещения в метрах: 436 м2
• Объем помещения: 3562.212 м3
• Помещение длинной: 22,6 м
• Помещение в ширину: 22,2 м
• Помещение в высоту: 7,1 м

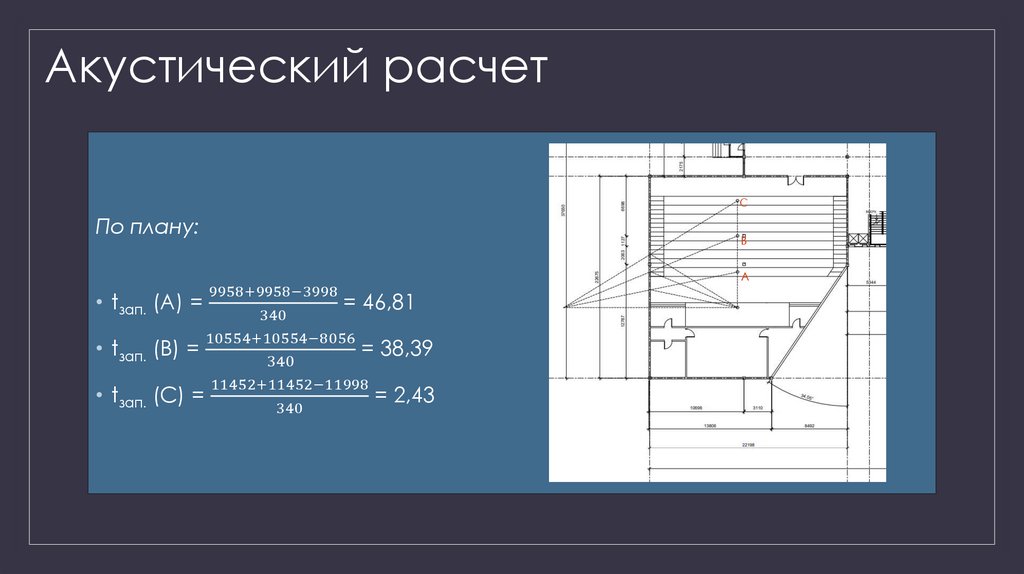

59. Акустический расчет

Помещение – Актовый зал
• Радиус действия прямого звука для речи составляет 8-9м, принимаю 9м
tзап. =
(
