Тема 6 Назначение, боевые свойства, материальная часть и применение стрелкового оружия, ручных противотанковых гранатометов и ручных 2

1.

ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТЕ
КАФЕДРА БЖД И ОВП
ОСНОВЫ ВОЕННОЙ ПОДГОТОВКИ

2.

2
Общевоенная подготовка
В
О
Р
О
НЕ
Ж
С
КИ
Й
ГО
СУ
Д
АР
С
Т
В
Е
НН
ЫЙ
У
Н
И
В
Е
Р
С
К
АФ
Е
ДР
А
Б
Е
З
О
П
А
С
Н
О
С
Т
И
Ж
И
З
НЕ
Д Е
Я
Т
Е
Л
Ь
НО
С
Т
И
ИТ
Е
Т
И
О
СН
О
В

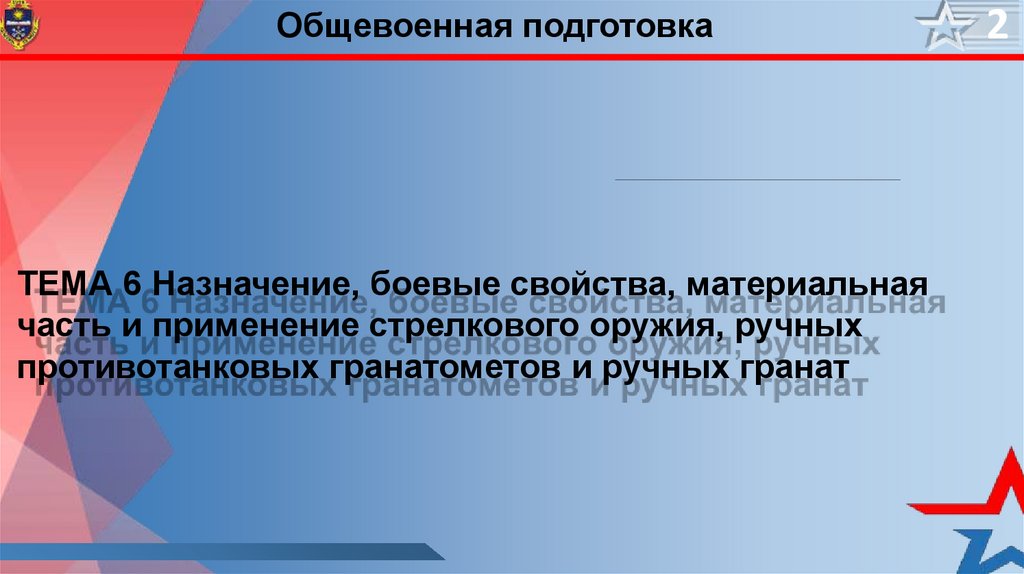

ТЕМА 6 Назначение, боевые свойства, материальная
часть и применение стрелкового оружия, ручных
противотанковых гранатометов и ручных гранат

3.

Общевоенная подготовка

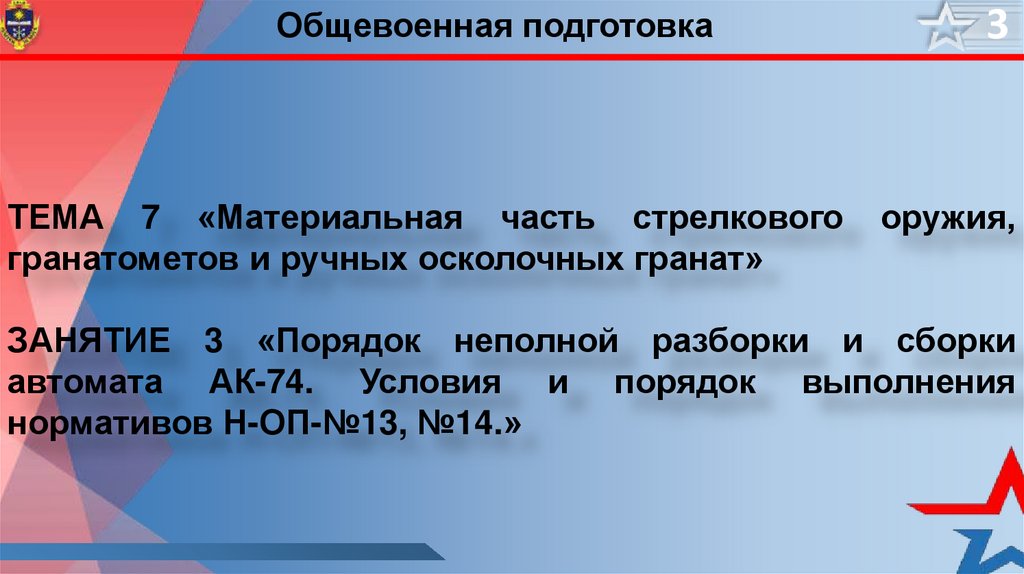

ТЕМА 7 «Материальная часть стрелкового
гранатометов и ручных осколочных гранат»
3
оружия,
ЗАНЯТИЕ 3 «Порядок неполной разборки и сборки
автомата АК-74. Условия и порядок выполнения
нормативов Н-ОП-№13, №14.»

4.

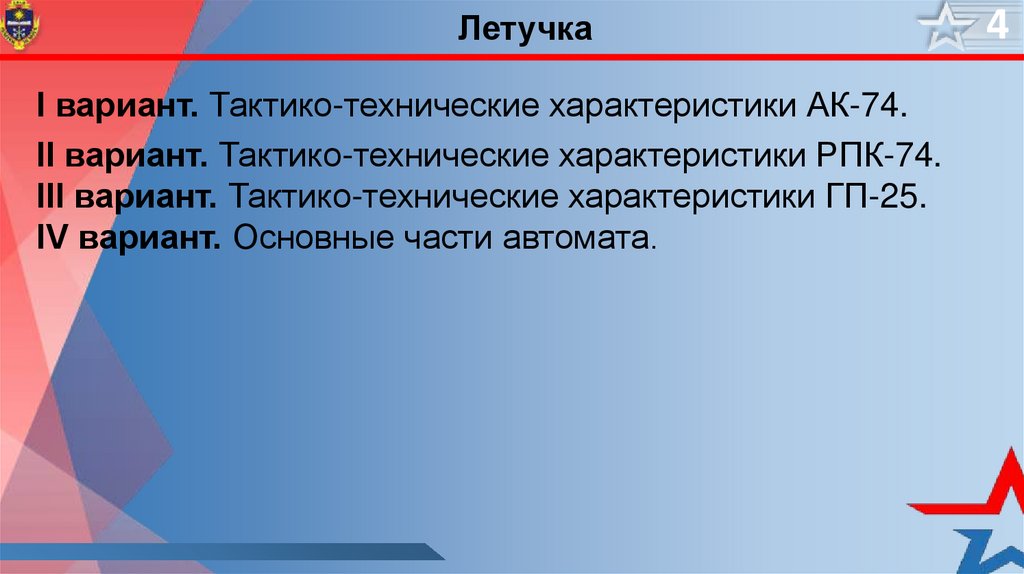

Летучка
I вариант. Тактико-технические характеристики АК-74.
II вариант. Тактико-технические характеристики РПК-74.
III вариант. Тактико-технические характеристики ГП-25.
IV вариант. Основные части автомата.
4

5.

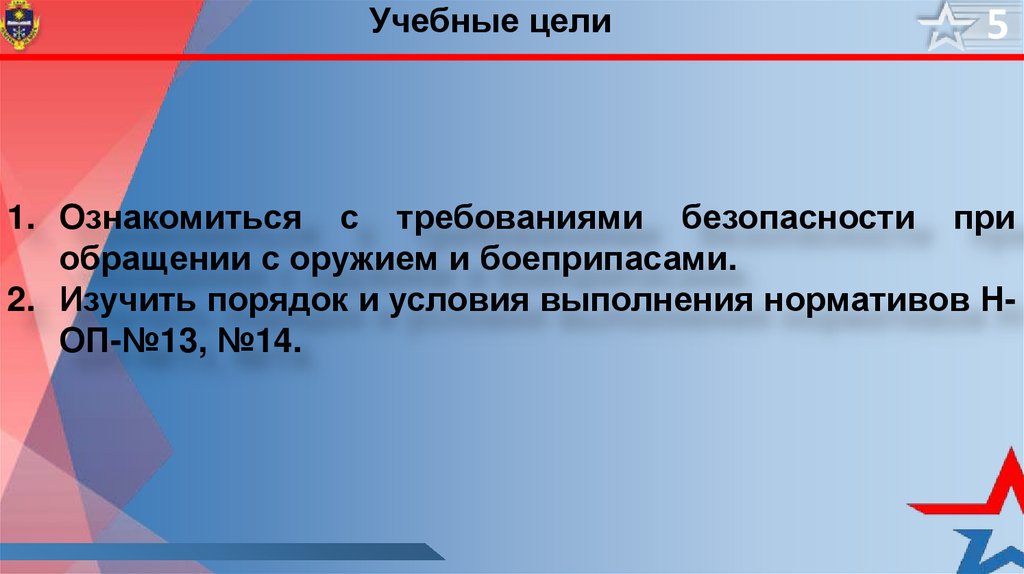

Учебные цели
5
1. Ознакомиться с требованиями безопасности при
обращении с оружием и боеприпасами.
2. Изучить порядок и условия выполнения нормативов НОП-№13, №14.

6.

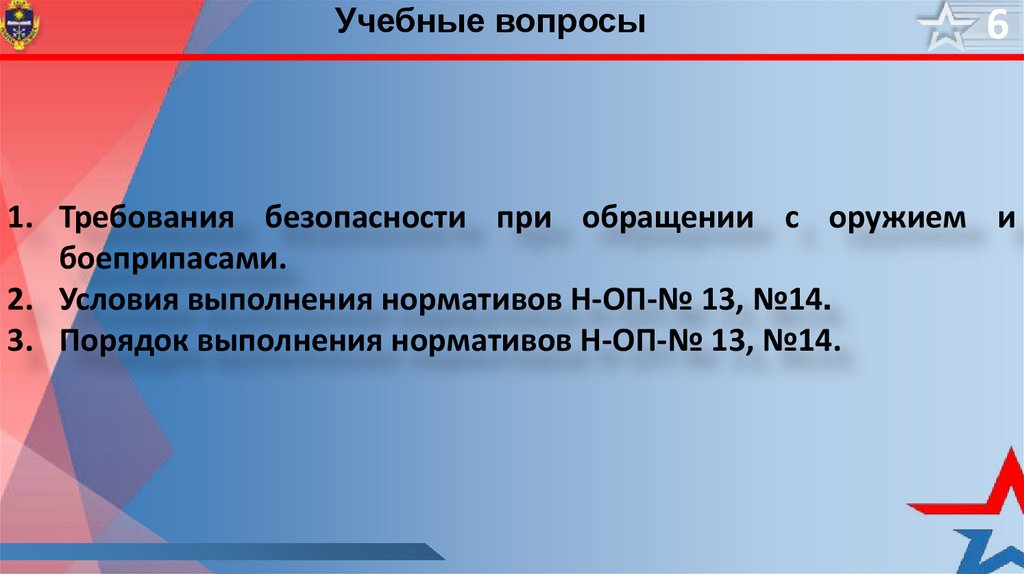

Учебные вопросы
6
1. Требования безопасности при обращении с оружием и
боеприпасами.
2. Условия выполнения нормативов Н-ОП-№ 13, №14.
3. Порядок выполнения нормативов Н-ОП-№ 13, №14.

7.

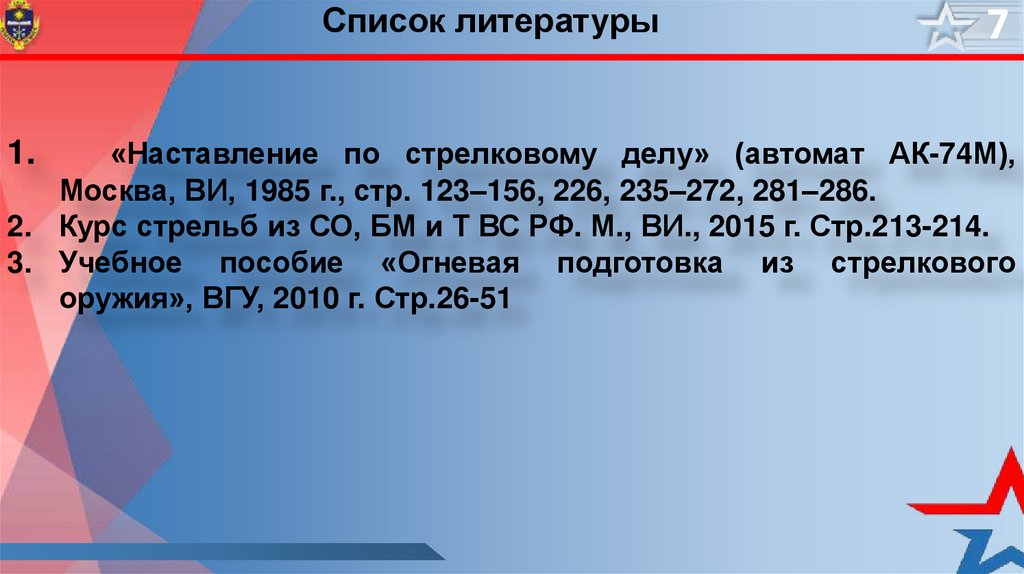

Список литературы
7
«Наставление по стрелковому делу» (автомат АК-74М),
Москва, ВИ, 1985 г., стр. 123–156, 226, 235–272, 281–286.
2. Курс стрельб из СО, БМ и Т ВС РФ. М., ВИ., 2015 г. Стр.213-214.
3. Учебное пособие «Огневая подготовка из стрелкового
оружия», ВГУ, 2010 г. Стр.26-51
1.

8.

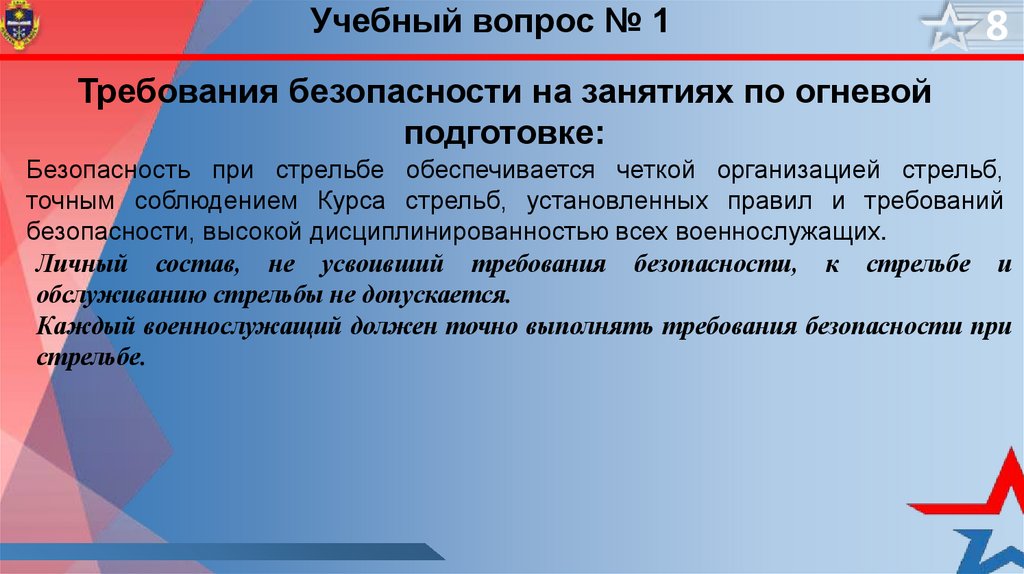

Учебный вопрос № 1
8
Требования безопасности на занятиях по огневой
подготовке:
Безопасность при стрельбе обеспечивается четкой организацией стрельб,
точным соблюдением Курса стрельб, установленных правил и требований
безопасности, высокой дисциплинированностью всех военнослужащих.
Личный состав, не усвоивший требования безопасности, к стрельбе и
обслуживанию стрельбы не допускается.
Каждый военнослужащий должен точно выполнять требования безопасности при
стрельбе.

9.

Учебный вопрос № 1
9

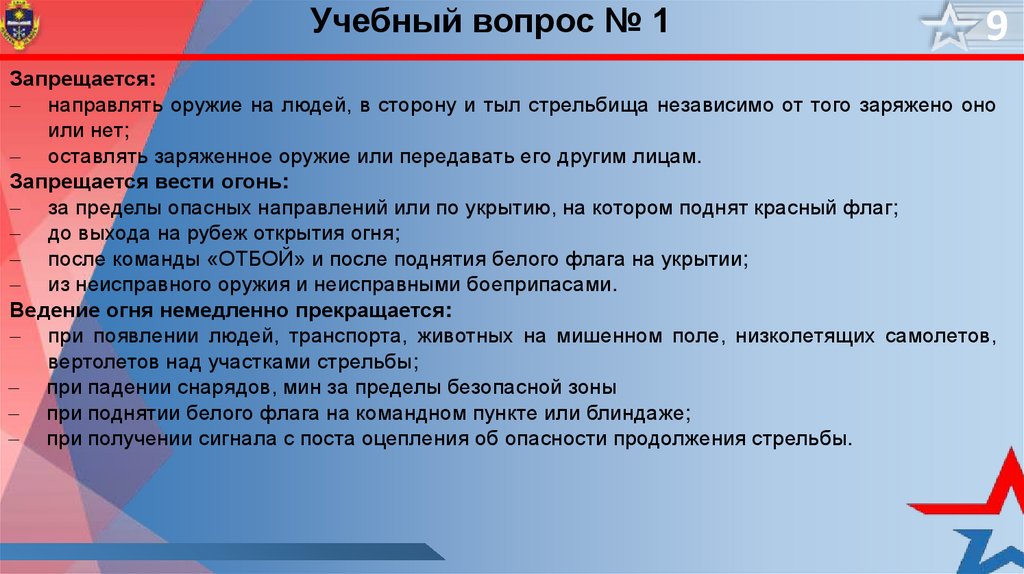

Запрещается:
направлять оружие на людей, в сторону и тыл стрельбища независимо от того заряжено оно
или нет;
оставлять заряженное оружие или передавать его другим лицам.
Запрещается вести огонь:
за пределы опасных направлений или по укрытию, на котором поднят красный флаг;
до выхода на рубеж открытия огня;
после команды «ОТБОЙ» и после поднятия белого флага на укрытии;
из неисправного оружия и неисправными боеприпасами.
Ведение огня немедленно прекращается:
при появлении людей, транспорта, животных на мишенном поле, низколетящих самолетов,
вертолетов над участками стрельбы;
при падении снарядов, мин за пределы безопасной зоны
при поднятии белого флага на командном пункте или блиндаже;
при получении сигнала с поста оцепления об опасности продолжения стрельбы.

10.

Учебный вопрос № 1
10

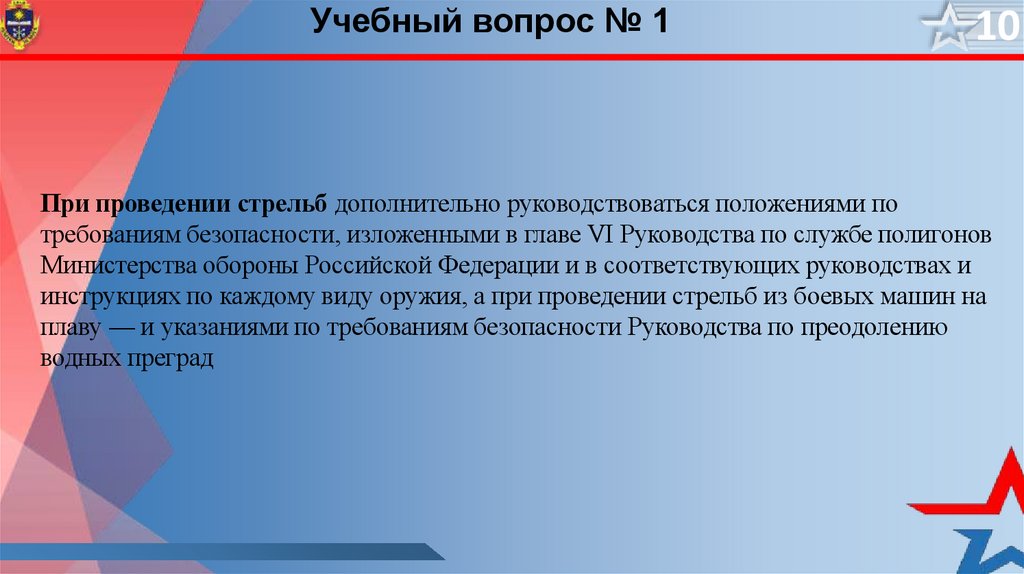

При проведении стрельб дополнительно руководствоваться положениями по
требованиям безопасности, изложенными в главе VI Руководства по службе полигонов
Министерства обороны Российской Федерации и в соответствующих руководствах и
инструкциях по каждому виду оружия, а при проведении стрельб из боевых машин на
плаву — и указаниями по требованиям безопасности Руководства по преодолению
водных преград

11.

Учебный вопрос № 2
Норматив №13 выполняется следующим образом:

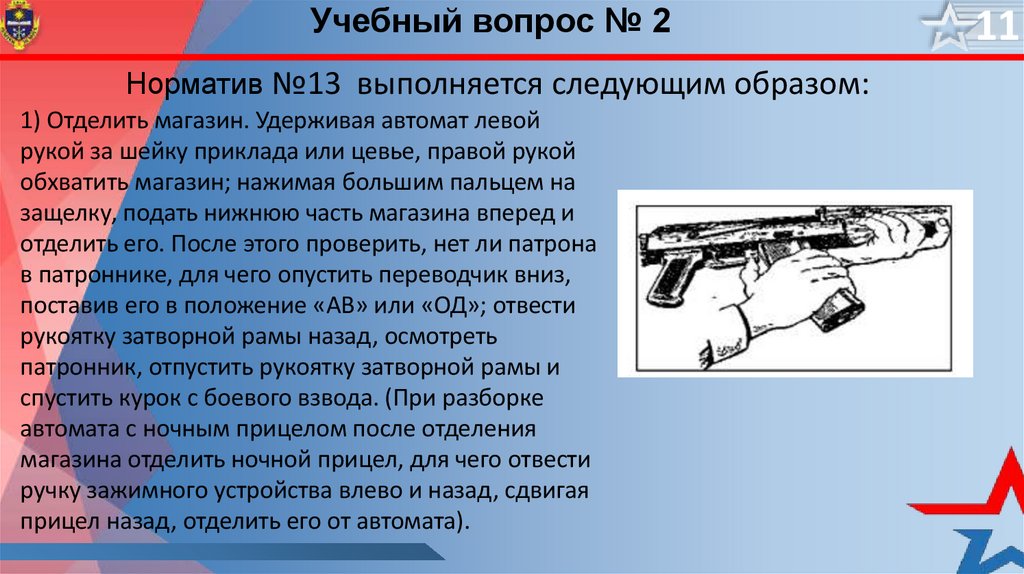

1) Отделить магазин. Удерживая автомат левой
рукой за шейку приклада или цевье, правой рукой
обхватить магазин; нажимая большим пальцем на
защелку, подать нижнюю часть магазина вперед и
отделить его. После этого проверить, нет ли патрона
в патроннике, для чего опустить переводчик вниз,
поставив его в положение «АВ» или «ОД»; отвести
рукоятку затворной рамы назад, осмотреть
патронник, отпустить рукоятку затворной рамы и
спустить курок с боевого взвода. (При разборке
автомата с ночным прицелом после отделения
магазина отделить ночной прицел, для чего отвести
ручку зажимного устройства влево и назад, сдвигая
прицел назад, отделить его от автомата).
11

12.

Учебный вопрос № 2
Норматив №13 выполняется следующим образом:

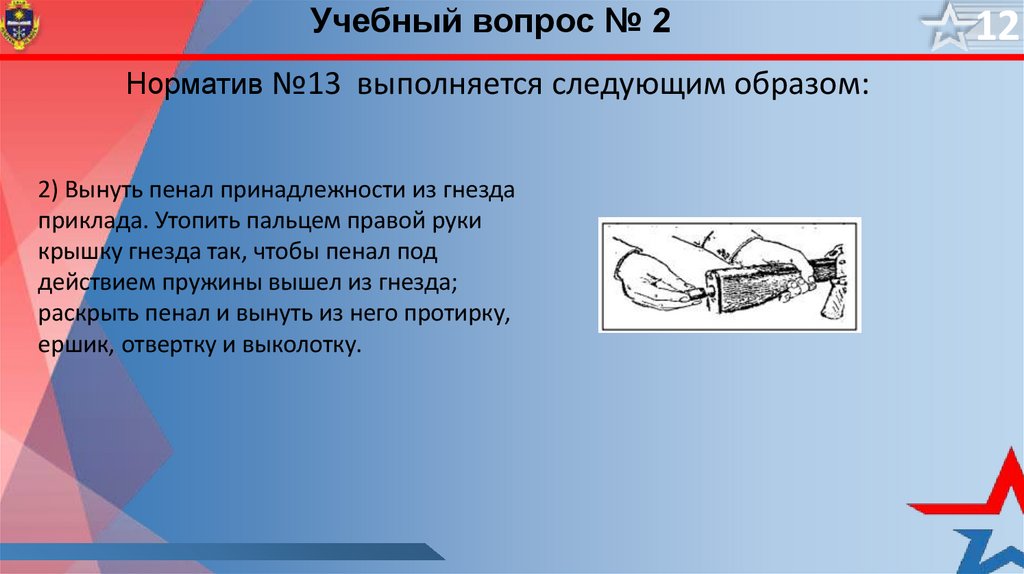

2) Вынуть пенал принадлежности из гнезда
приклада. Утопить пальцем правой руки
крышку гнезда так, чтобы пенал под
действием пружины вышел из гнезда;
раскрыть пенал и вынуть из него протирку,
ершик, отвертку и выколотку.
12

13.

Учебный вопрос № 2
Норматив №13 выполняется следующим образом:

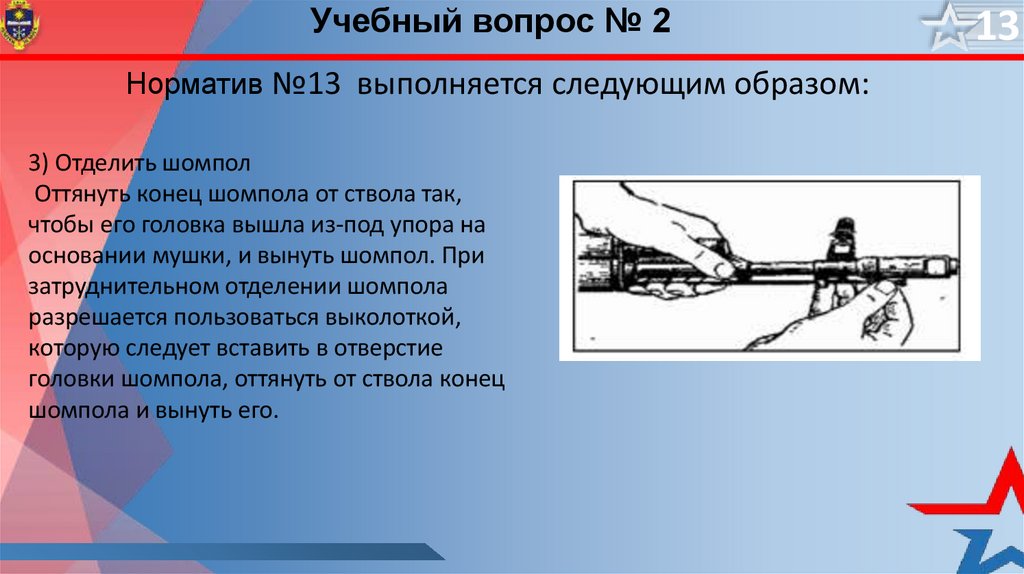

3) Отделить шомпол
Оттянуть конец шомпола от ствола так,
чтобы его головка вышла из-под упора на
основании мушки, и вынуть шомпол. При
затруднительном отделении шомпола
разрешается пользоваться выколоткой,
которую следует вставить в отверстие
головки шомпола, оттянуть от ствола конец
шомпола и вынуть его.
13

14.

Учебный вопрос № 2
Норматив №13 выполняется следующим образом:

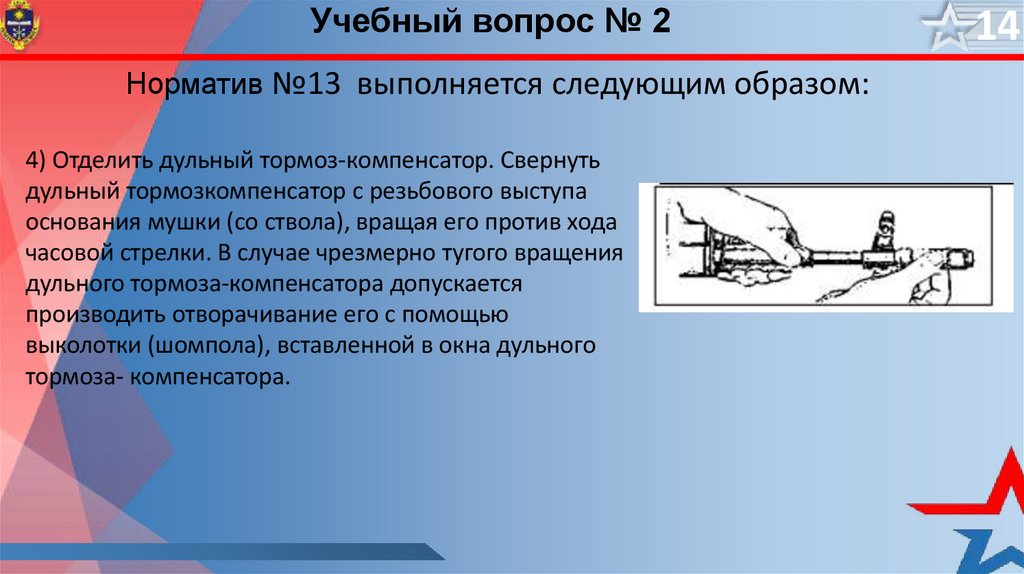

4) Отделить дульный тормоз-компенсатор. Свернуть
дульный тормозкомпенсатор с резьбового выступа
основания мушки (со ствола), вращая его против хода
часовой стрелки. В случае чрезмерно тугого вращения
дульного тормоза-компенсатора допускается
производить отворачивание его с помощью
выколотки (шомпола), вставленной в окна дульного
тормоза- компенсатора.
14

15.

Учебный вопрос № 2
Норматив №13 выполняется следующим образом:

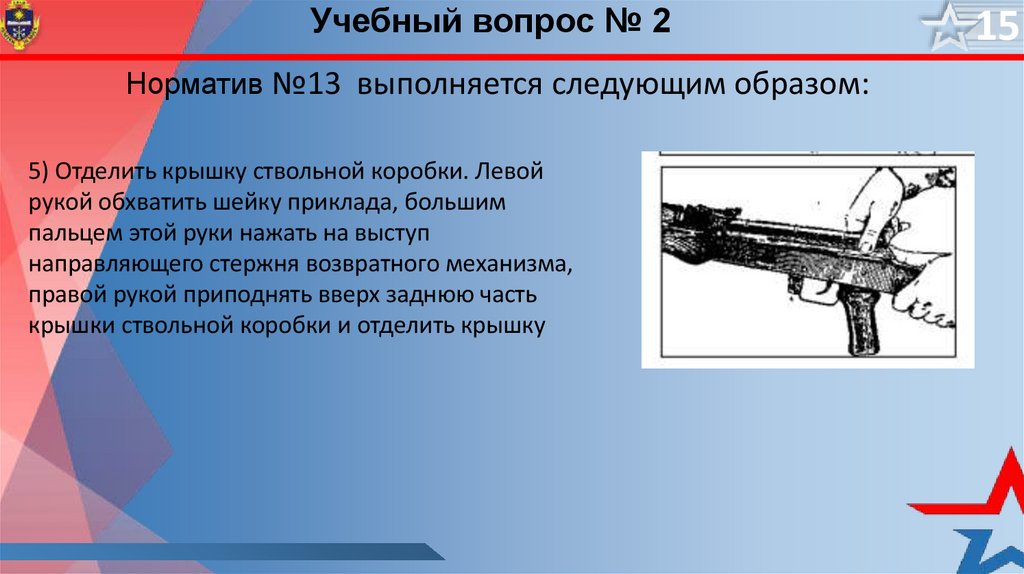

5) Отделить крышку ствольной коробки. Левой
рукой обхватить шейку приклада, большим
пальцем этой руки нажать на выступ
направляющего стержня возвратного механизма,
правой рукой приподнять вверх заднюю часть
крышки ствольной коробки и отделить крышку
15

16.

Учебный вопрос № 2

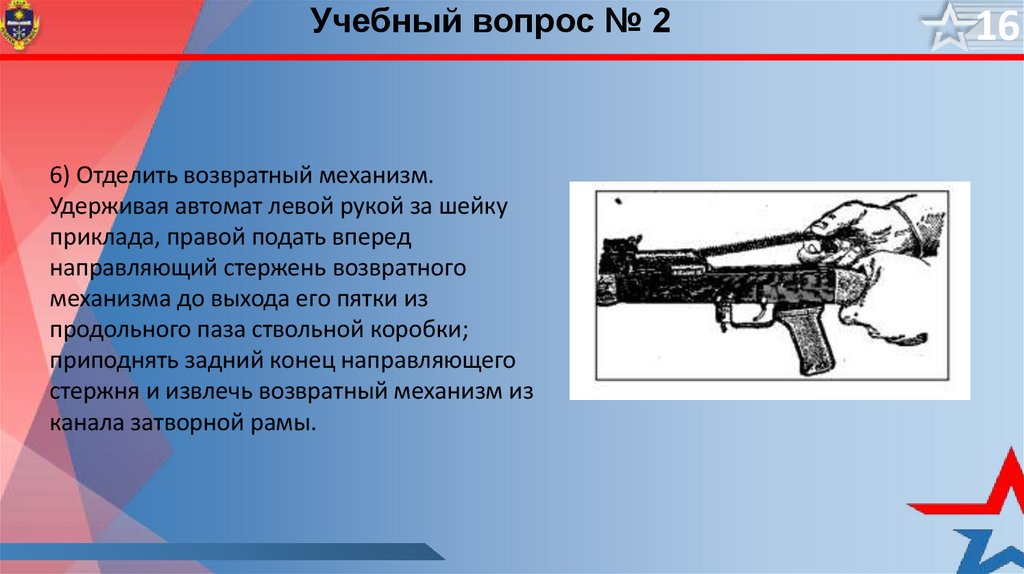

6) Отделить возвратный механизм.
Удерживая автомат левой рукой за шейку
приклада, правой подать вперед
направляющий стержень возвратного
механизма до выхода его пятки из
продольного паза ствольной коробки;
приподнять задний конец направляющего
стержня и извлечь возвратный механизм из
канала затворной рамы.
16

17.

Учебный вопрос № 2

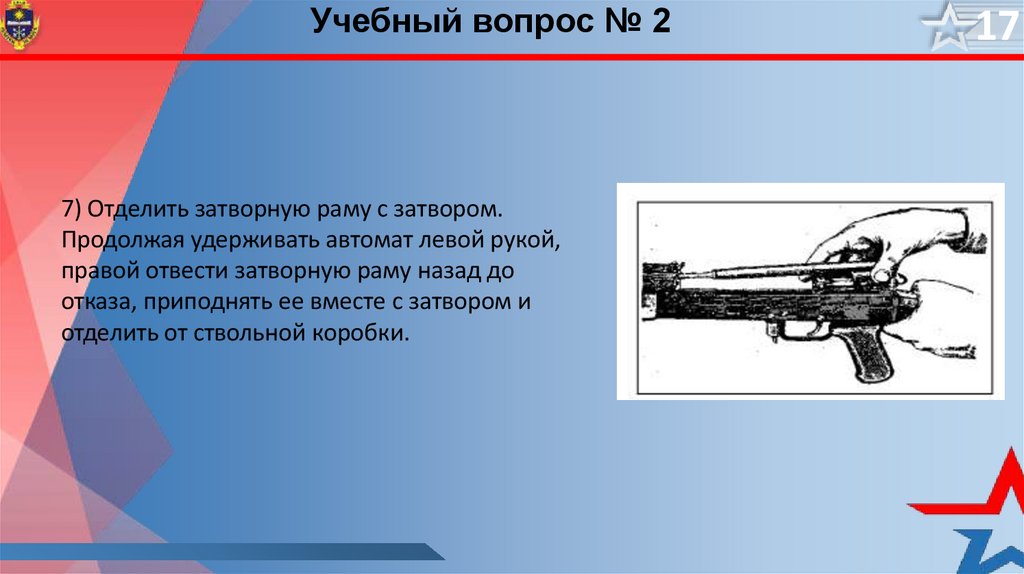

7) Отделить затворную раму с затвором.
Продолжая удерживать автомат левой рукой,
правой отвести затворную раму назад до
отказа, приподнять ее вместе с затвором и
отделить от ствольной коробки.
17

18.

Учебный вопрос № 2

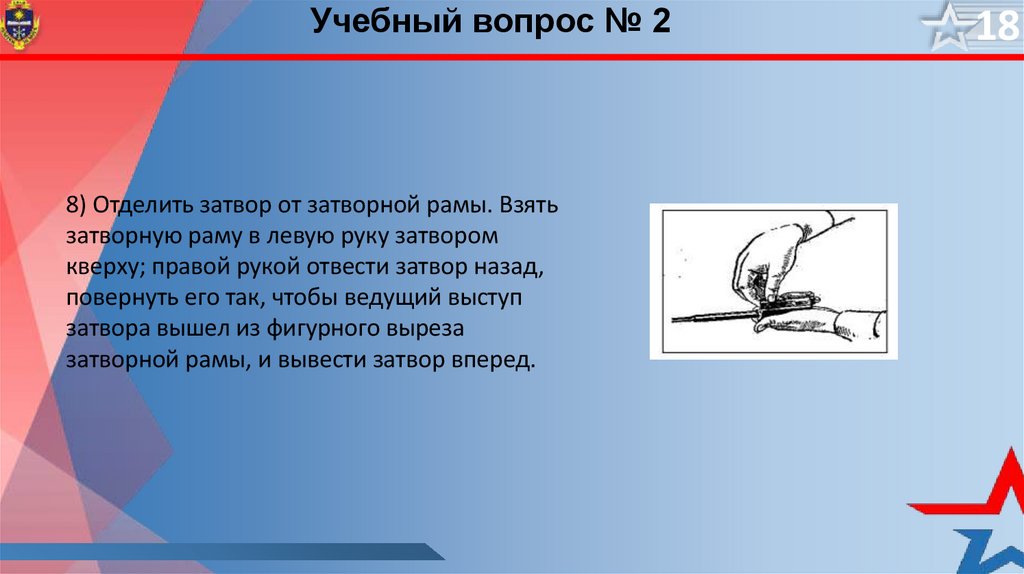

8) Отделить затвор от затворной рамы. Взять
затворную раму в левую руку затвором
кверху; правой рукой отвести затвор назад,
повернуть его так, чтобы ведущий выступ
затвора вышел из фигурного выреза
затворной рамы, и вывести затвор вперед.
18

19.

Учебный вопрос № 2

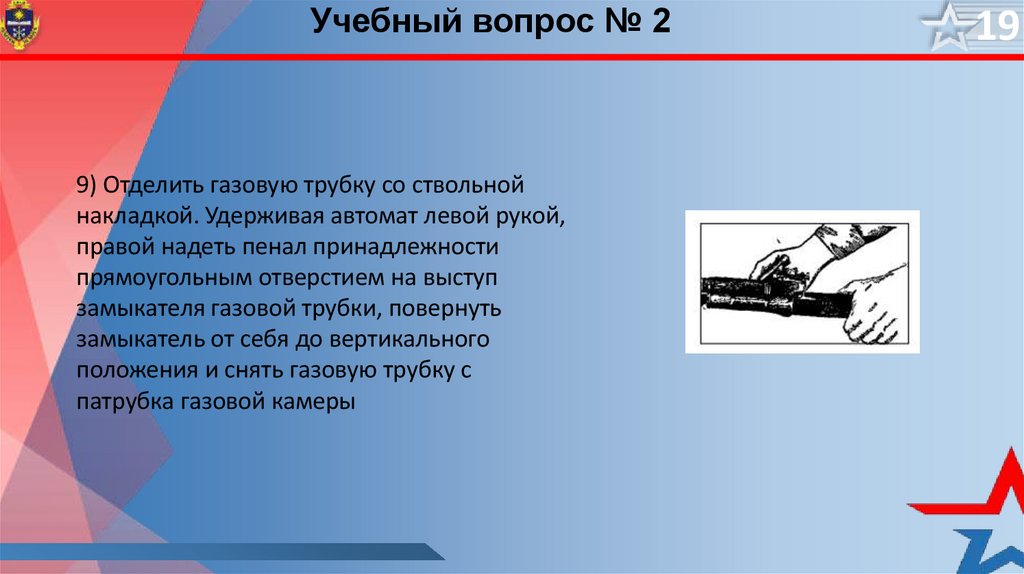

9) Отделить газовую трубку со ствольной
накладкой. Удерживая автомат левой рукой,
правой надеть пенал принадлежности
прямоугольным отверстием на выступ
замыкателя газовой трубки, повернуть
замыкатель от себя до вертикального
положения и снять газовую трубку с
патрубка газовой камеры
19

20.

Учебный вопрос № 2
20

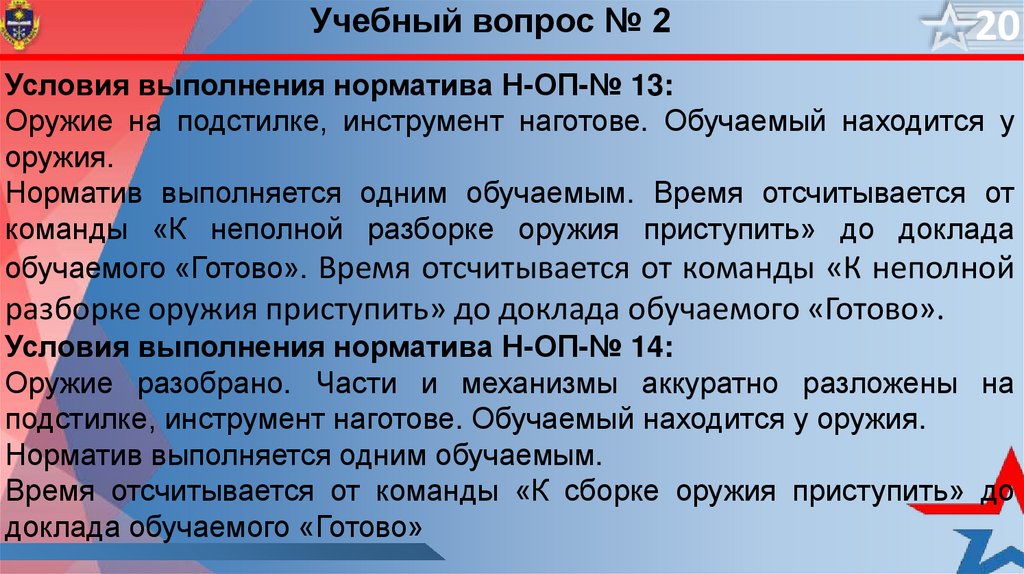

Условия выполнения норматива Н-ОП-№ 13:
Оружие на подстилке, инструмент наготове. Обучаемый находится у
оружия.
Норматив выполняется одним обучаемым. Время отсчитывается от
команды «К неполной разборке оружия приступить» до доклада
обучаемого «Готово». Время отсчитывается от команды «К неполной
разборке оружия приступить» до доклада обучаемого «Готово».
Условия выполнения норматива Н-ОП-№ 14:
Оружие разобрано. Части и механизмы аккуратно разложены на
подстилке, инструмент наготове. Обучаемый находится у оружия.
Норматив выполняется одним обучаемым.
Время отсчитывается от команды «К сборке оружия приступить» до
доклада обучаемого «Готово»

21.

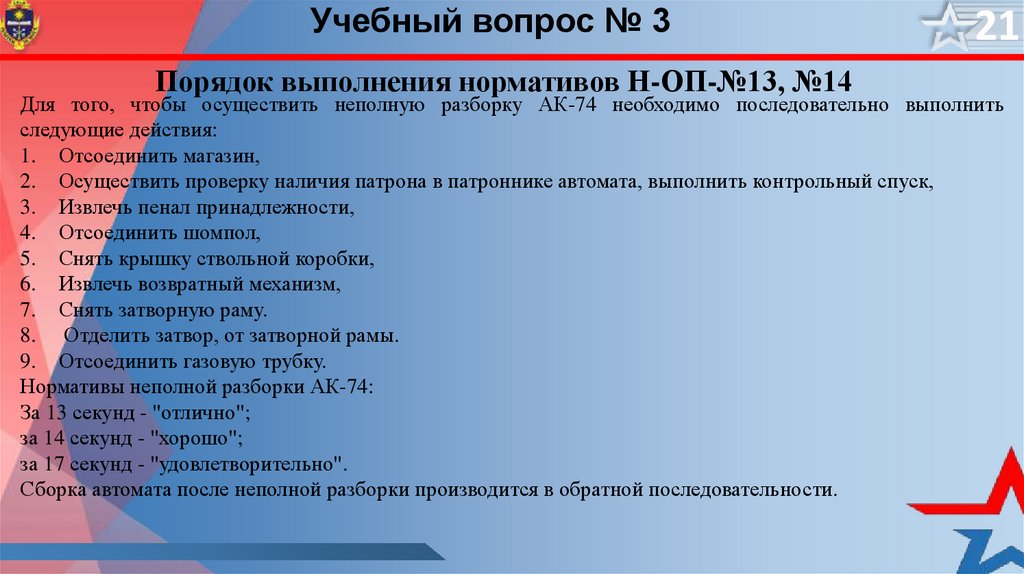

Учебный вопрос № 3
Порядок выполнения нормативов Н-ОП-№13, №14
21
Для того, чтобы осуществить неполную разборку АК-74 необходимо последовательно выполнить
следующие действия:
1. Отсоединить магазин,
2. Осуществить проверку наличия патрона в патроннике автомата, выполнить контрольный спуск,
3. Извлечь пенал принадлежности,
4. Отсоединить шомпол,
5. Снять крышку ствольной коробки,
6. Извлечь возвратный механизм,
7. Снять затворную раму.
8. Отделить затвор, от затворной рамы.
9. Отсоединить газовую трубку.
Нормативы неполной разборки АК-74:
За 13 секунд - "отлично";
за 14 секунд - "хорошо";
за 17 секунд - "удовлетворительно".
Сборка автомата после неполной разборки производится в обратной последовательности.

22.

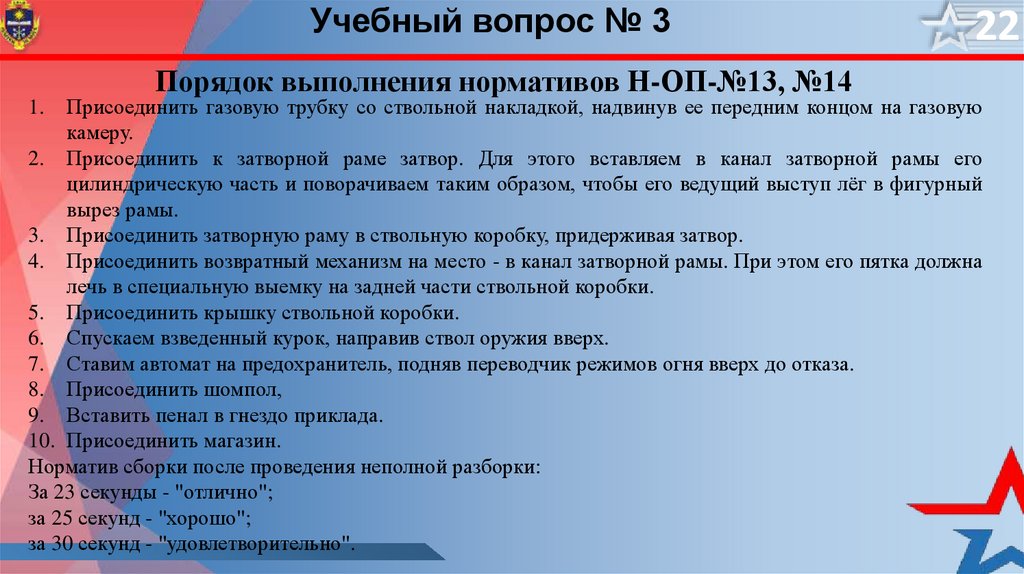

Учебный вопрос № 3
Порядок выполнения нормативов Н-ОП-№13, №14
22
Присоединить газовую трубку со ствольной накладкой, надвинув ее передним концом на газовую
камеру.
2. Присоединить к затворной раме затвор. Для этого вставляем в канал затворной рамы его
цилиндрическую часть и поворачиваем таким образом, чтобы его ведущий выступ лёг в фигурный
вырез рамы.
3. Присоединить затворную раму в ствольную коробку, придерживая затвор.
4. Присоединить возвратный механизм на место - в канал затворной рамы. При этом его пятка должна
лечь в специальную выемку на задней части ствольной коробки.
5. Присоединить крышку ствольной коробки.
6. Спускаем взведенный курок, направив ствол оружия вверх.
7. Ставим автомат на предохранитель, подняв переводчик режимов огня вверх до отказа.
8. Присоединить шомпол,
9. Вставить пенал в гнездо приклада.
10. Присоединить магазин.
Норматив сборки после проведения неполной разборки:
За 23 секунды - "отлично";
за 25 секунд - "хорошо";
за 30 секунд - "удовлетворительно".
1.

23.

Учебный вопрос № 3
Порядок выполнения нормативов Н-ОП-№13, №14
23
Присоединить газовую трубку со ствольной накладкой, надвинув ее передним концом на газовую
камеру.
2. Присоединить к затворной раме затвор. Для этого вставляем в канал затворной рамы его
цилиндрическую часть и поворачиваем таким образом, чтобы его ведущий выступ лёг в фигурный
вырез рамы.
3. Присоединить затворную раму в ствольную коробку, придерживая затвор.
4. Присоединить возвратный механизм на место - в канал затворной рамы. При этом его пятка должна
лечь в специальную выемку на задней части ствольной коробки.
5. Присоединить крышку ствольной коробки.
6. Спускаем взведенный курок, направив ствол оружия вверх.
7. Ставим автомат на предохранитель, подняв переводчик режимов огня вверх до отказа.
8. Присоединить шомпол,
9. Вставить пенал в гнездо приклада.
10. Присоединить магазин.
Норматив сборки после проведения неполной разборки:
За 23 секунды - "отлично";
за 25 секунд - "хорошо";
за 30 секунд - "удовлетворительно".
1.

24.

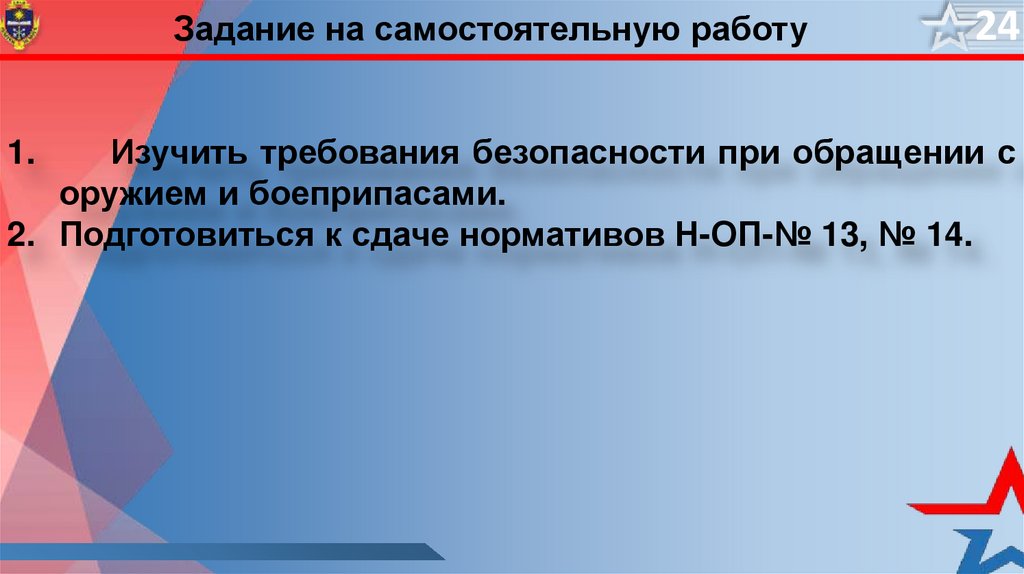

Задание на самостоятельную работу
24
Изучить требования безопасности при обращении с
оружием и боеприпасами.
2. Подготовиться к сдаче нормативов Н-ОП-№ 13, № 14.
1.

25.

ВОЕННЫЙ УЧЕБНЫЙ ЦЕНТР
ПРИ ВОРОНЕЖСКОМ ГОСУДАРСТВЕННОМ УНИВЕРСИТЕТЕ
КАФЕДРА ОБЩЕВОЕННОЙ ПОДГОТОВКИ
Общевоенная подготовка
