1. Устройство увеличительных приборов

2.

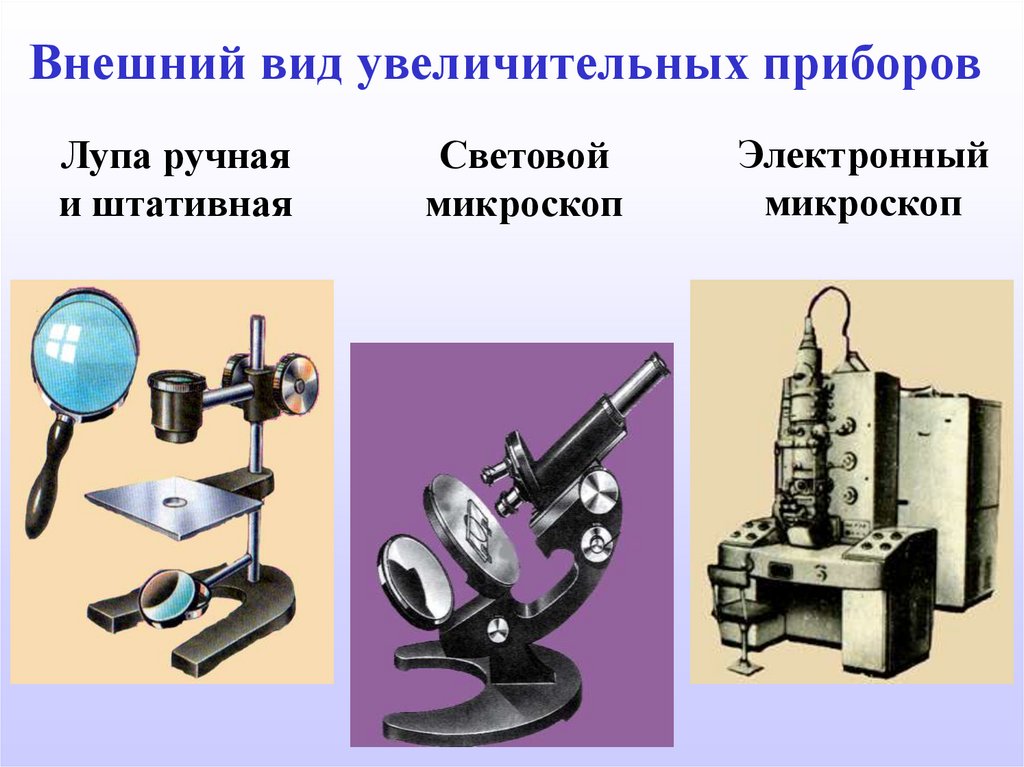

Внешний вид увеличительных приборов
Лупа ручная
и штативная
Световой
микроскоп
Электронный
микроскоп

3.

Историческая справка
Световые микроскопы с двумя линзами
были изобретены в 16 веке.
В 17 веке голландец Антони ван Левенгук
сконструировал более совершенный микроскоп,
дающий увеличение до 270 раз.
А в 20 веке был изобретен электронный
микроскоп, увеличивающий изображение в
десятки и сотни тысяч раз.

4.

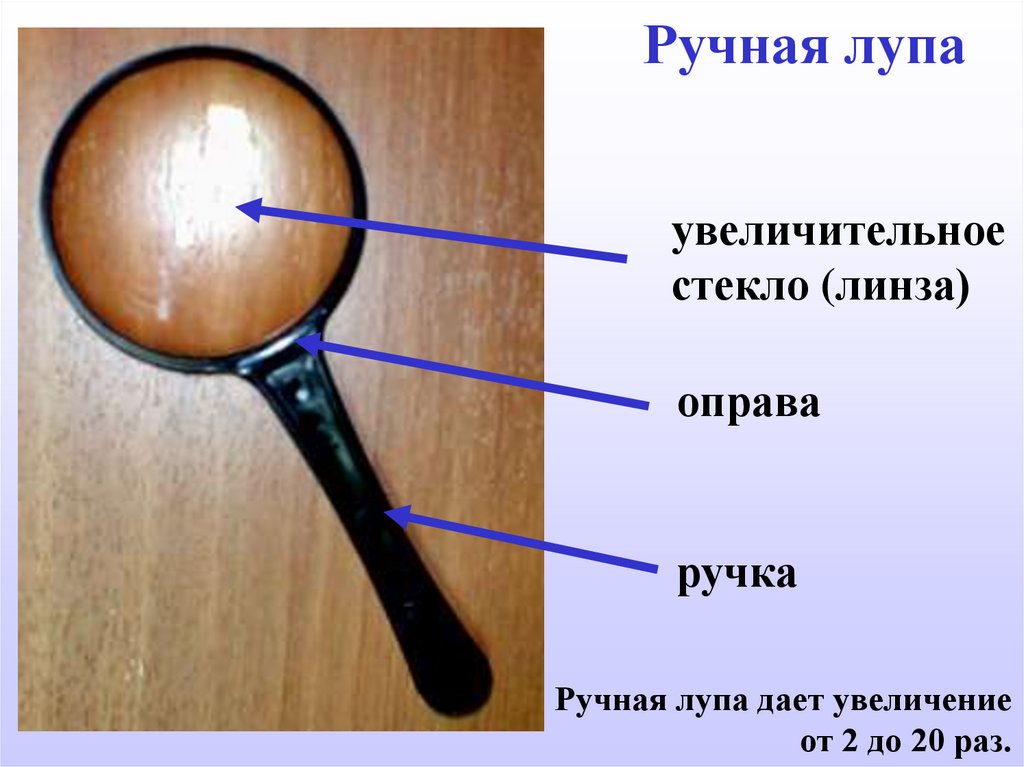

Ручная лупа
увеличительное
стекло (линза)
оправа
ручка
Ручная лупа дает увеличение
от 2 до 20 раз.

5.

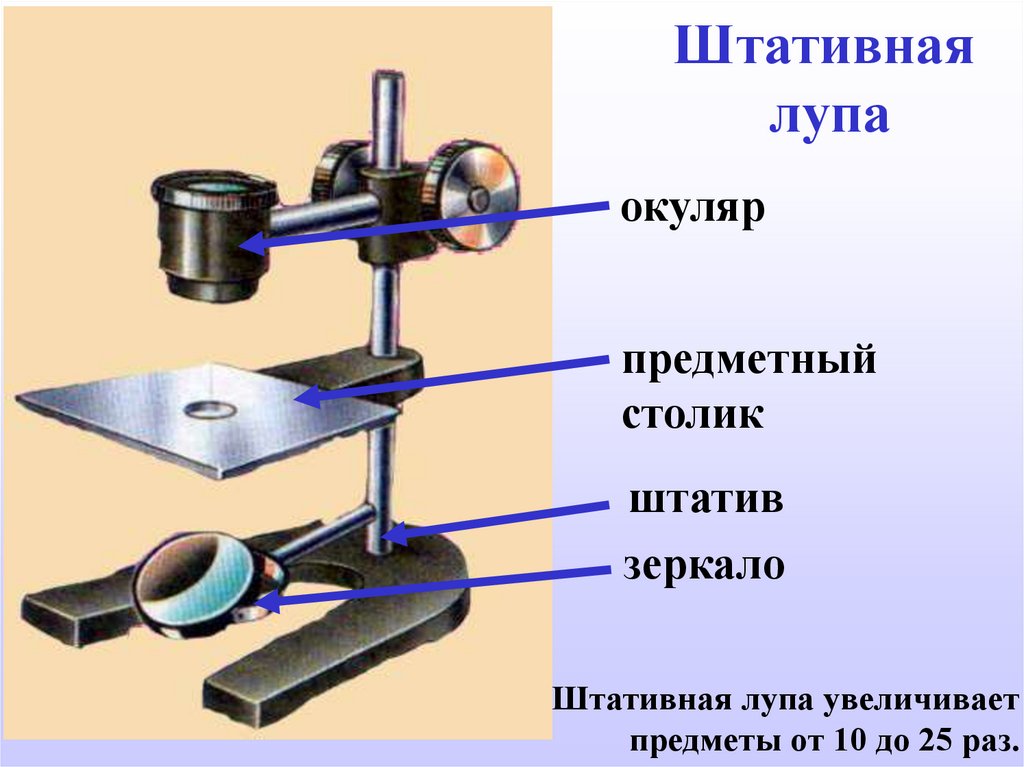

Штативная
лупа
окуляр
предметный
столик
штатив
зеркало
Штативная лупа увеличивает
предметы от 10 до 25 раз.

6.

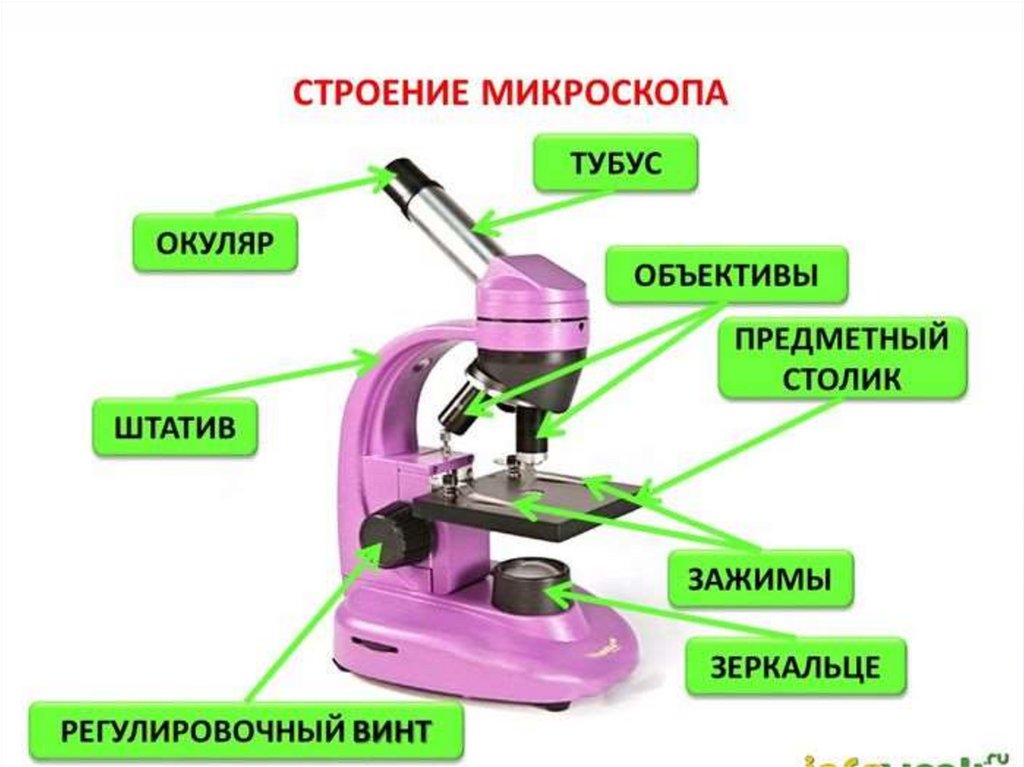

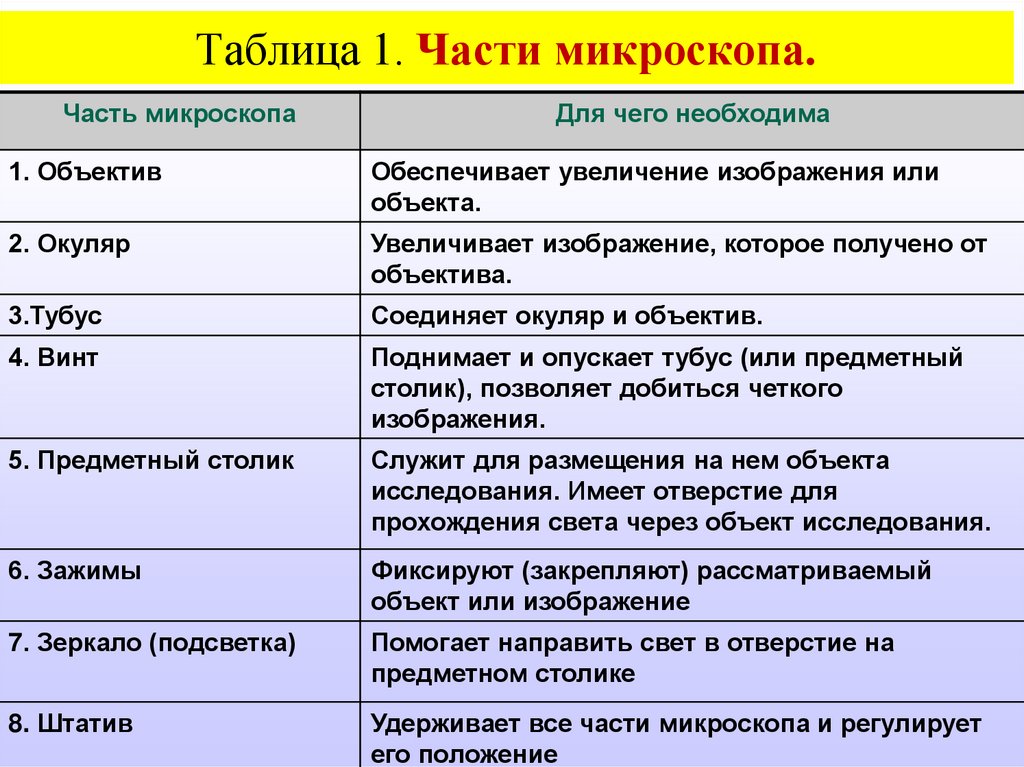

7. Таблица 1. Части микроскопа.

Часть микроскопа
Для чего необходима
1. Объектив
Обеспечивает увеличение изображения или
объекта.
2. Окуляр
Увеличивает изображение, которое получено от
объектива.
3.Тубус
Соединяет окуляр и объектив.
4. Винт
Поднимает и опускает тубус (или предметный
столик), позволяет добиться четкого
изображения.
5. Предметный столик
Служит для размещения на нем объекта
исследования. Имеет отверстие для
прохождения света через объект исследования.
6. Зажимы
Фиксируют (закрепляют) рассматриваемый
объект или изображение
7. Зеркало (подсветка)
Помогает направить свет в отверстие на
предметном столике
8. Штатив
Удерживает все части микроскопа и регулирует
его положение

8.

9. Что можно увидеть в электронный микроскоп?

10.

Крыло пчелы
Корневище папоротника орляка
Корневище папоротника орляка
Пыльник ириса
