1. РАЗРЕЗЫ

Правила построения и
обозначения на
чертеже

2. Понятие о разрезе как изображении.

Назначение разреза на чертеже.
Получение разреза на чертеже.
Отличие разреза от сечения.
Виды разрезов

3. Назначение разрезов:

увеличение наглядности
чертежа;
2. облегчение его чтения.
1.

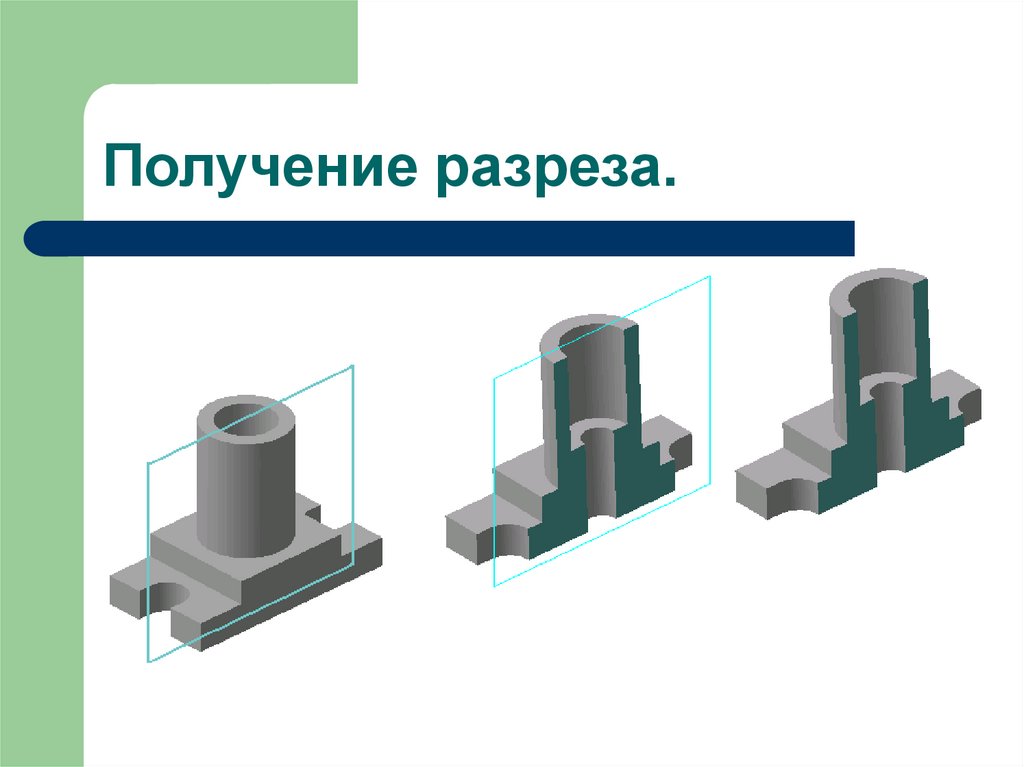

4. Получение разреза.

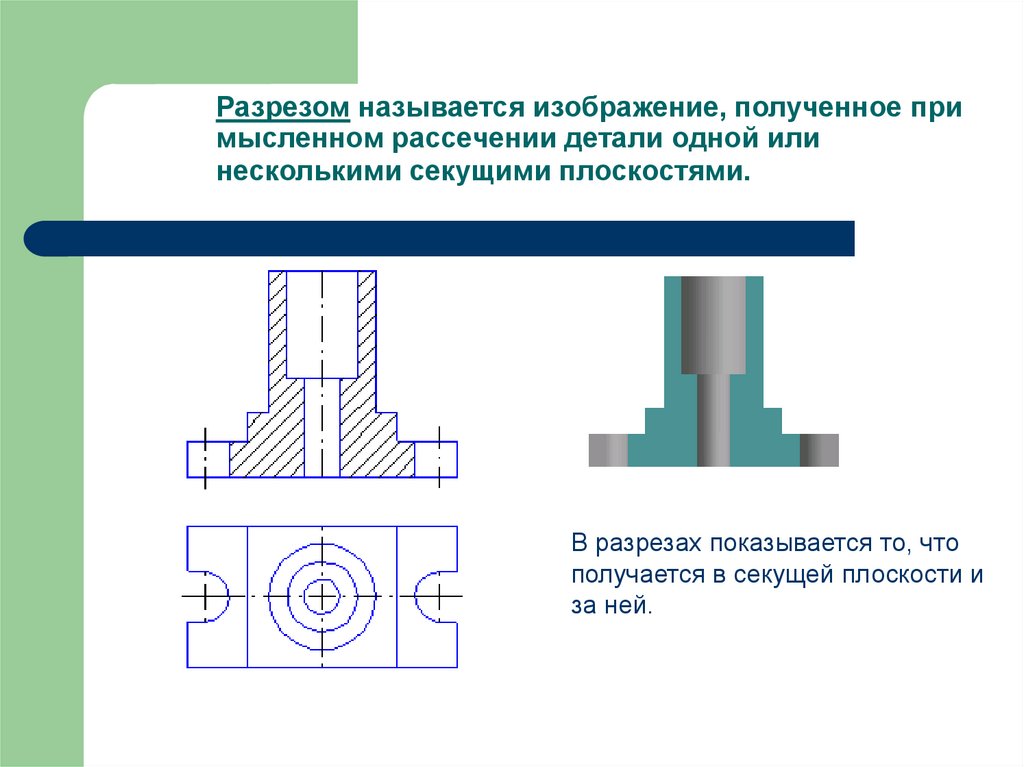

5. Разрезом называется изображение, полученное при мысленном рассечении детали одной или несколькими секущими плоскостями.

В разрезах показывается то, что
получается в секущей плоскости и
за ней.

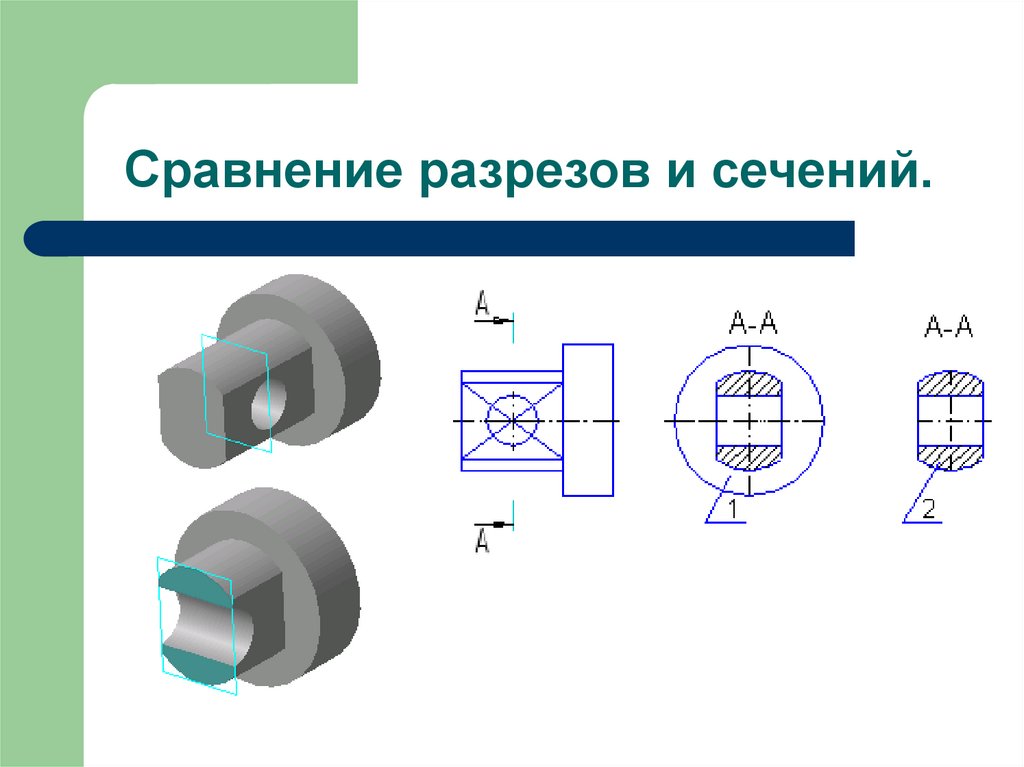

6. Сравнение разрезов и сечений.

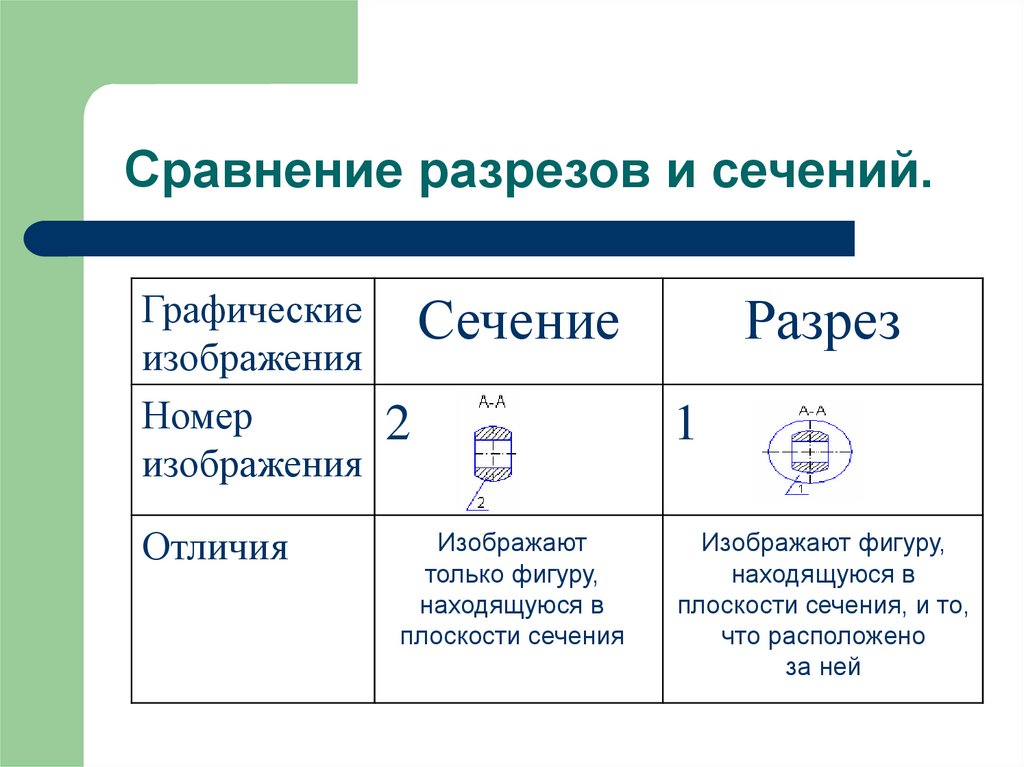

7. Сравнение разрезов и сечений.

Графические Сечение
изображения
Номер
2
изображения
Отличия
Изображают
только фигуру,
находящуюся в
плоскости сечения
Разрез
1
Изображают фигуру,
находящуюся в
плоскости сечения, и то,
что расположено
за ней

8.

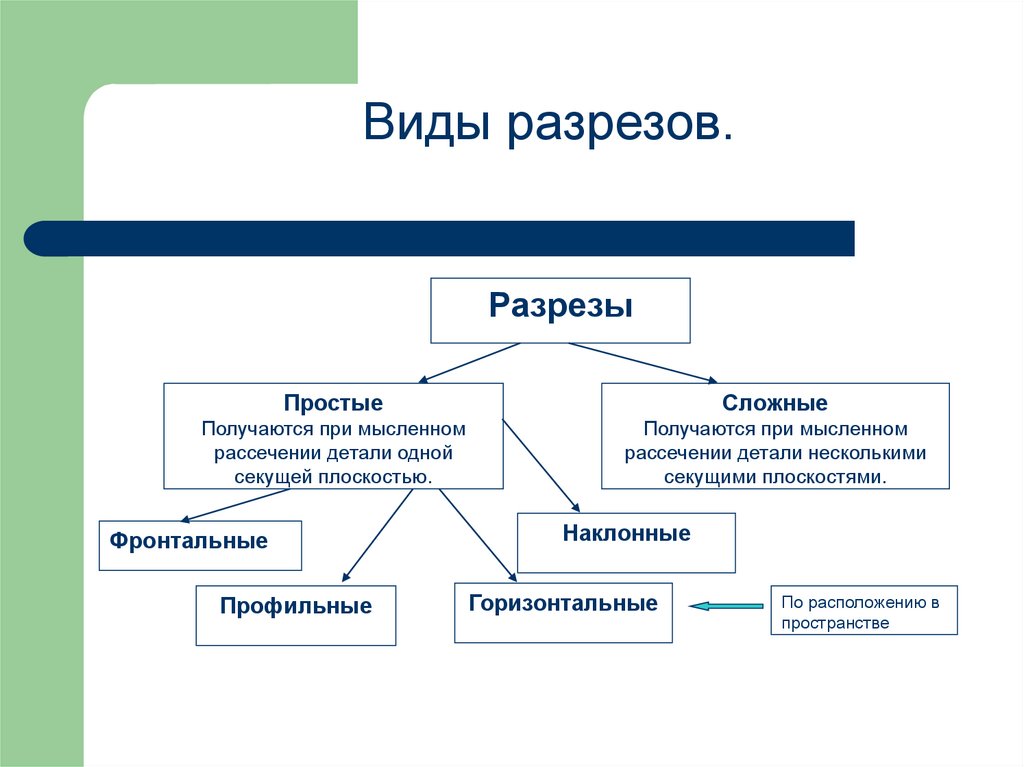

Виды разрезов.
Разрезы
Простые
Сложные
Получаются при мысленном
рассечении детали одной
секущей плоскостью.
Получаются при мысленном
рассечении детали несколькими
секущими плоскостями.
Фронтальные
Профильные
Наклонные
Горизонтальные
По расположению в
пространстве

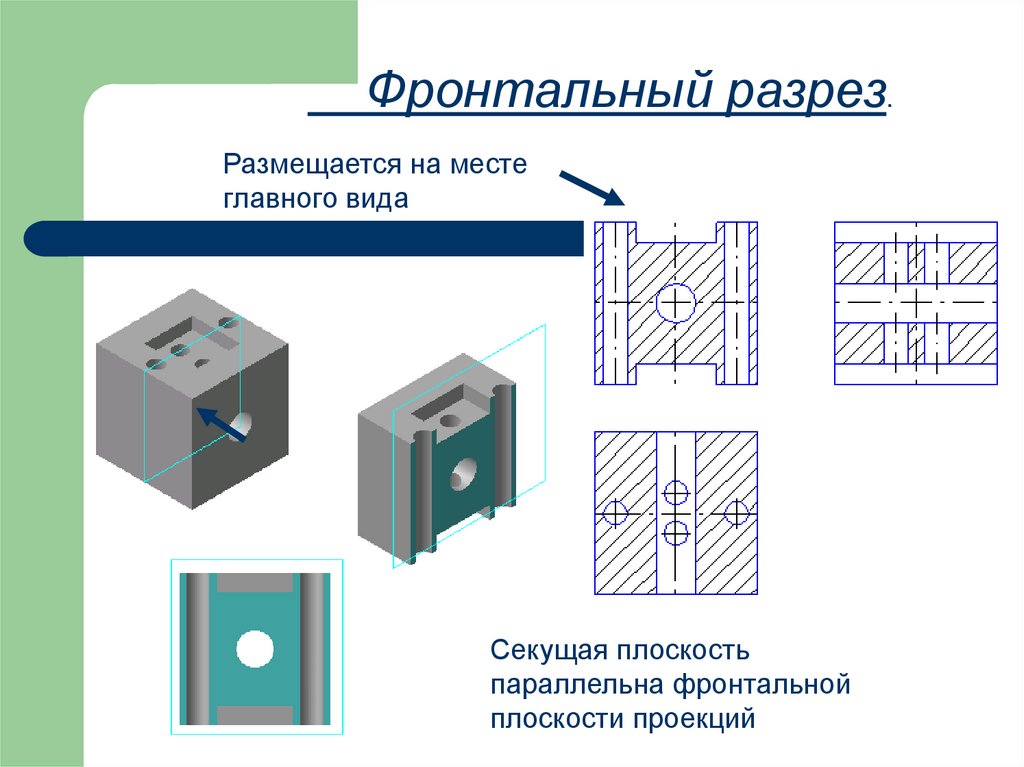

9.

Фронтальный разрез.
Размещается на месте
главного вида
Секущая плоскость
параллельна фронтальной
плоскости проекций

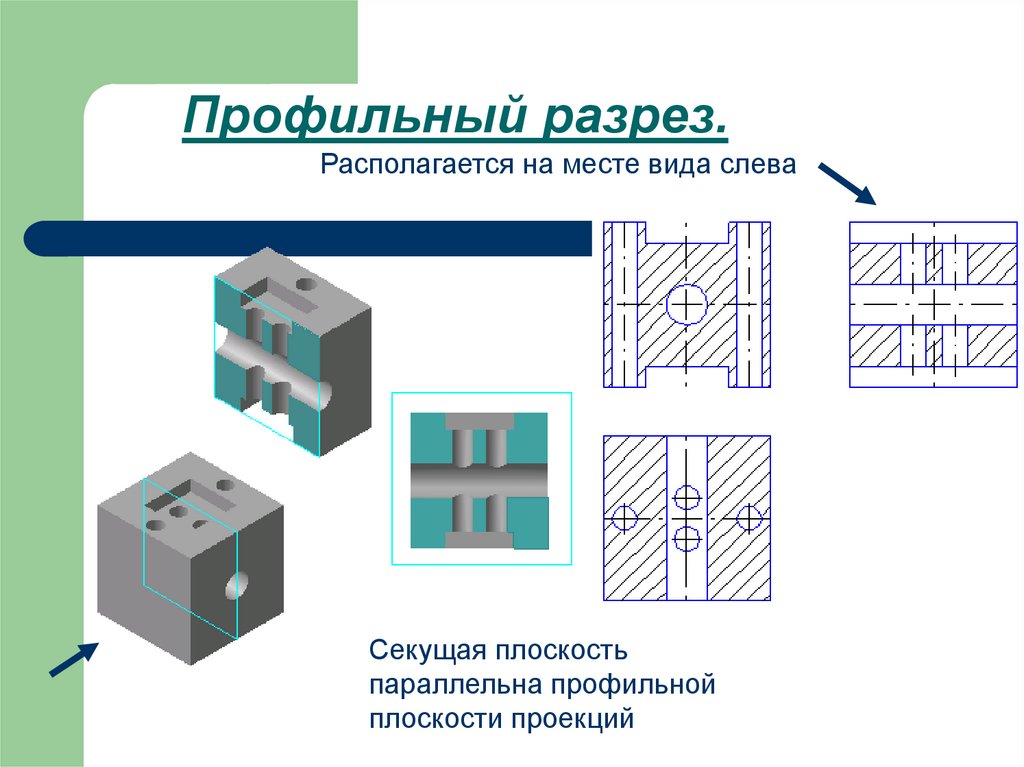

10. Профильный разрез.

Располагается на месте вида слева
Секущая плоскость
параллельна профильной
плоскости проекций

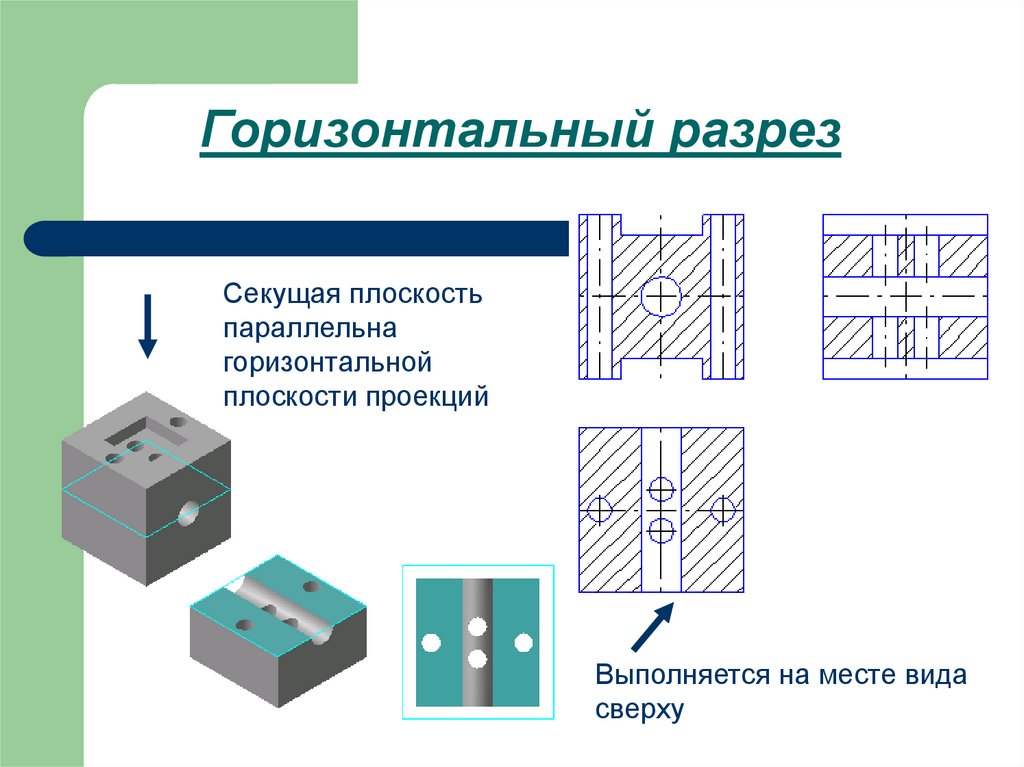

11. Горизонтальный разрез

Секущая плоскость
параллельна
горизонтальной
плоскости проекций
Выполняется на месте вида
сверху

12. Ответьте на вопросы:

1. По каким признакам можно
классифицировать разрезы?
2. Чем отличаются разрез и
сечение?
