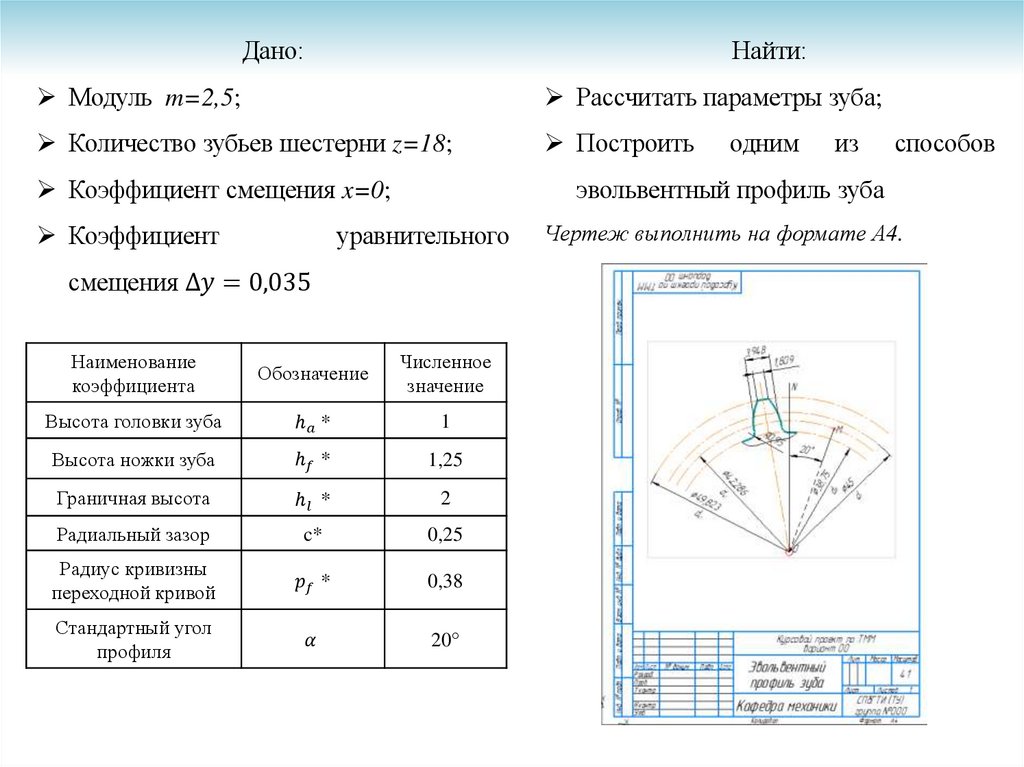

Дано:
Найти:
Модуль m=2,5;

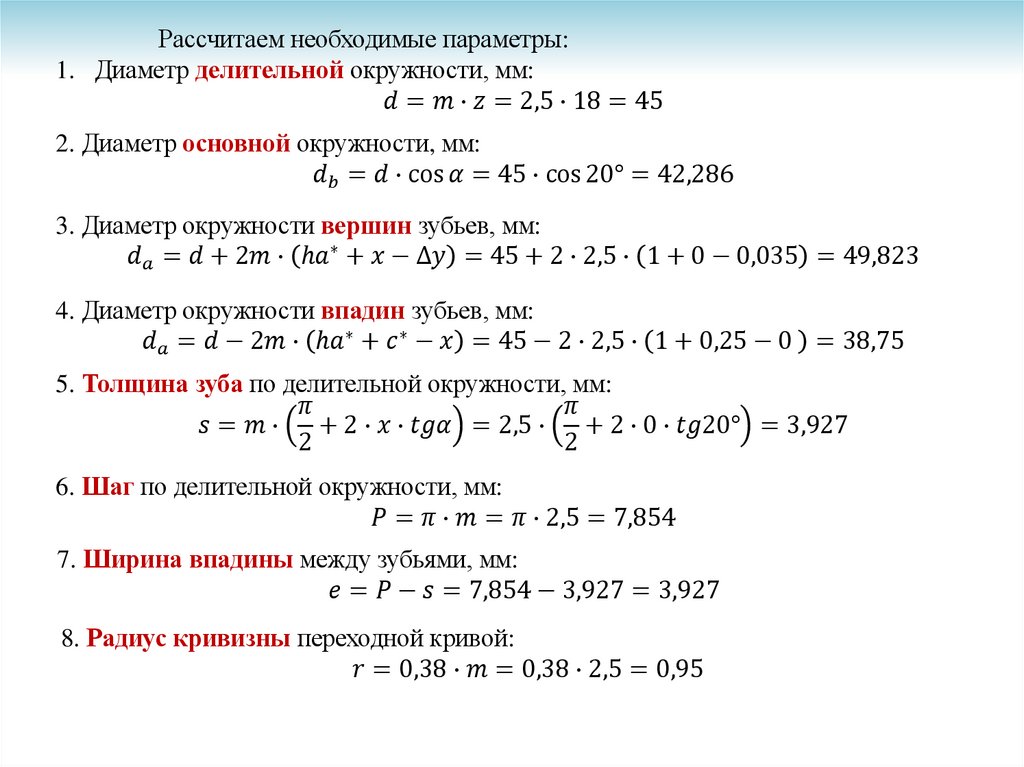

Рассчитать параметры зуба;
Количество зубьев шестерни z=18;
Построить
Коэффициент смещения x=0;
Коэффициент
одним
из
способов

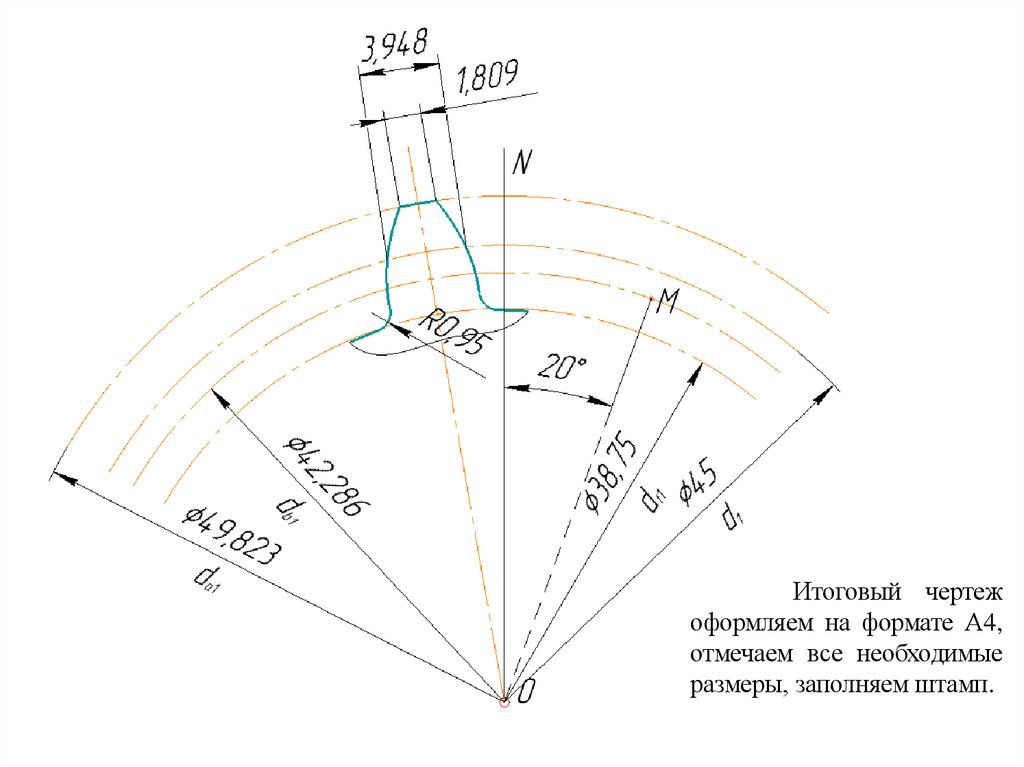

эвольвентный профиль зуба
уравнительного
смещения ∆
