РХБЗ Т. 12.1

1.

ПРАВИТЕЛЬСТВО РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
ВЫСШЕГО ОБРАЗОВАНИЯ
«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»
(СПбГУ)
ВОЕННЫЙ УЧЕБНЫЙ ЦЕНТР
САНКТ-ПЕТЕРБУРГ

2.

Тема 12.
ЯДЕРНОЕ, ХИМИЧЕСКОЕ, БИОЛОГИЧЕСКОЕ
И ЗАЖИГАТЕЛЬНОЕ ОРУЖИЕ.
РАДИАЦИОННАЯ, ХИМИЧЕСКАЯ И БИОЛОГИЧЕСКАЯ ЗАЩИТА.
Занятие 1
Общие сведения о ядерном, химическом, биологическом и зажигательном
оружии.
Основные способы защиты при их применении.

3.

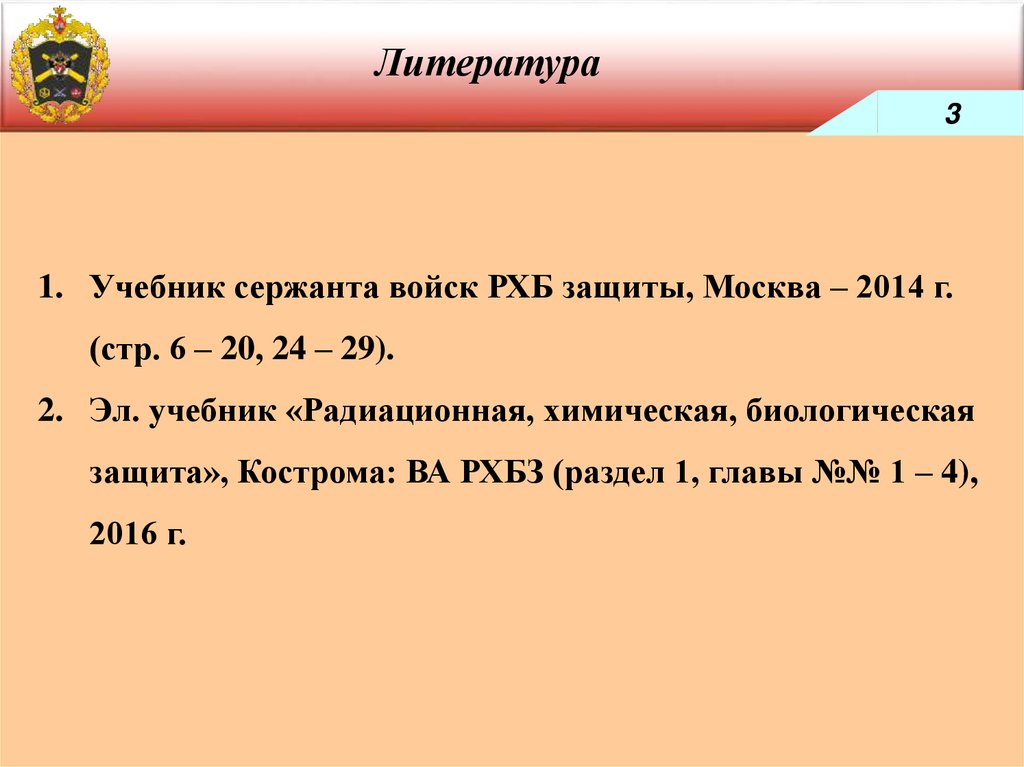

Литература
3
1. Учебник сержанта войск РХБ защиты, Москва – 2014 г.
(стр. 6 – 20, 24 – 29).
2. Эл. учебник «Радиационная, химическая, биологическая
защита», Кострома: ВА РХБЗ (раздел 1, главы №№ 1 – 4),
2016 г.

4.

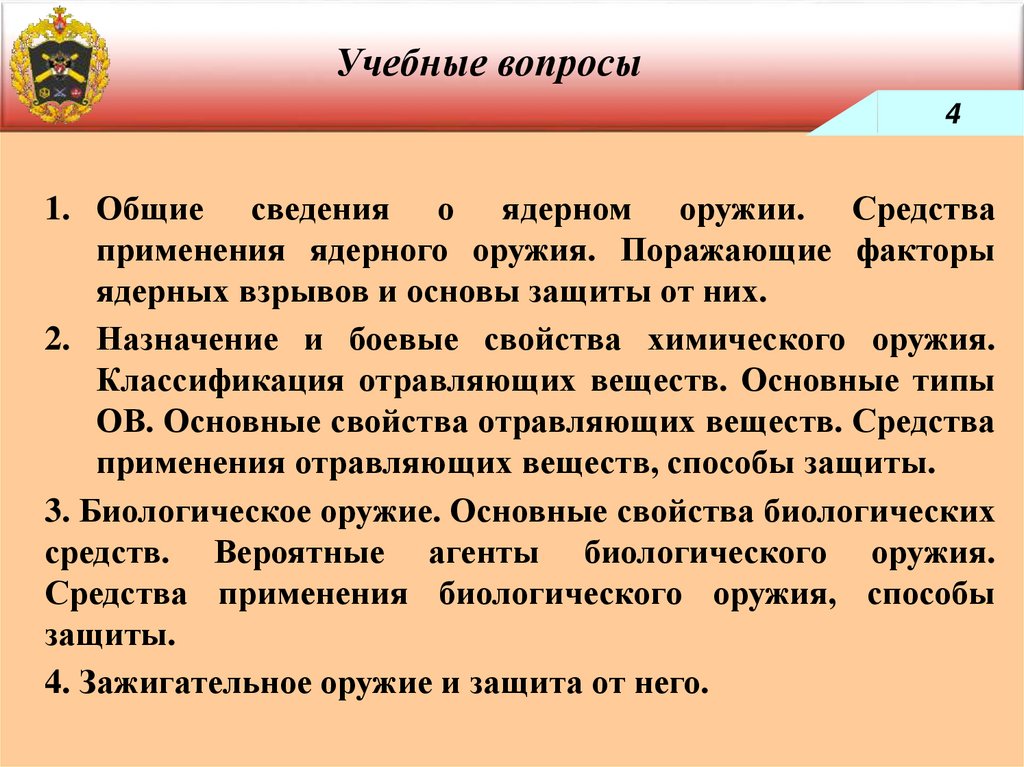

Учебные вопросы
4
1. Общие сведения о ядерном оружии. Средства
применения ядерного оружия. Поражающие факторы
ядерных взрывов и основы защиты от них.
2. Назначение и боевые свойства химического оружия.
Классификация отравляющих веществ. Основные типы
ОВ. Основные свойства отравляющих веществ. Средства
применения отравляющих веществ, способы защиты.
3. Биологическое оружие. Основные свойства биологических
средств. Вероятные агенты биологического оружия.
Средства применения биологического оружия, способы
защиты.
4. Зажигательное оружие и защита от него.

5.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.
5

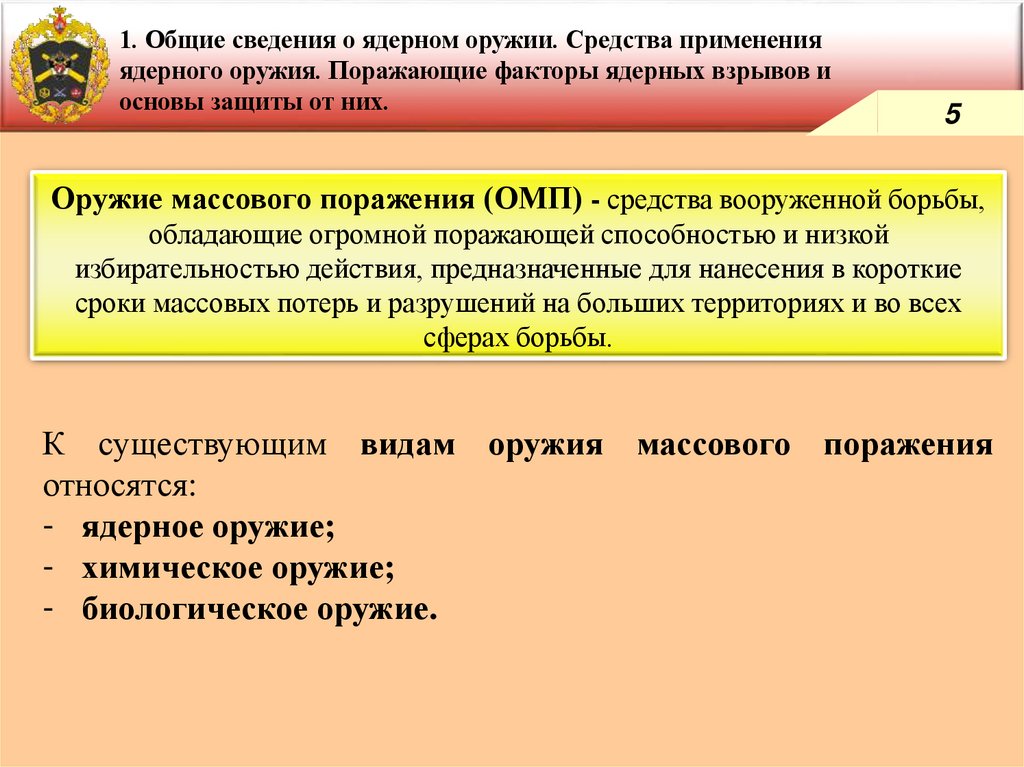

Оружие массового поражения (ОМП) - средства вооруженной борьбы,
обладающие огромной поражающей способностью и низкой
избирательностью действия, предназначенные для нанесения в короткие
сроки массовых потерь и разрушений на больших территориях и во всех
сферах борьбы.
К существующим видам оружия массового поражения
относятся:
- ядерное оружие;
- химическое оружие;
- биологическое оружие.

6.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.
6

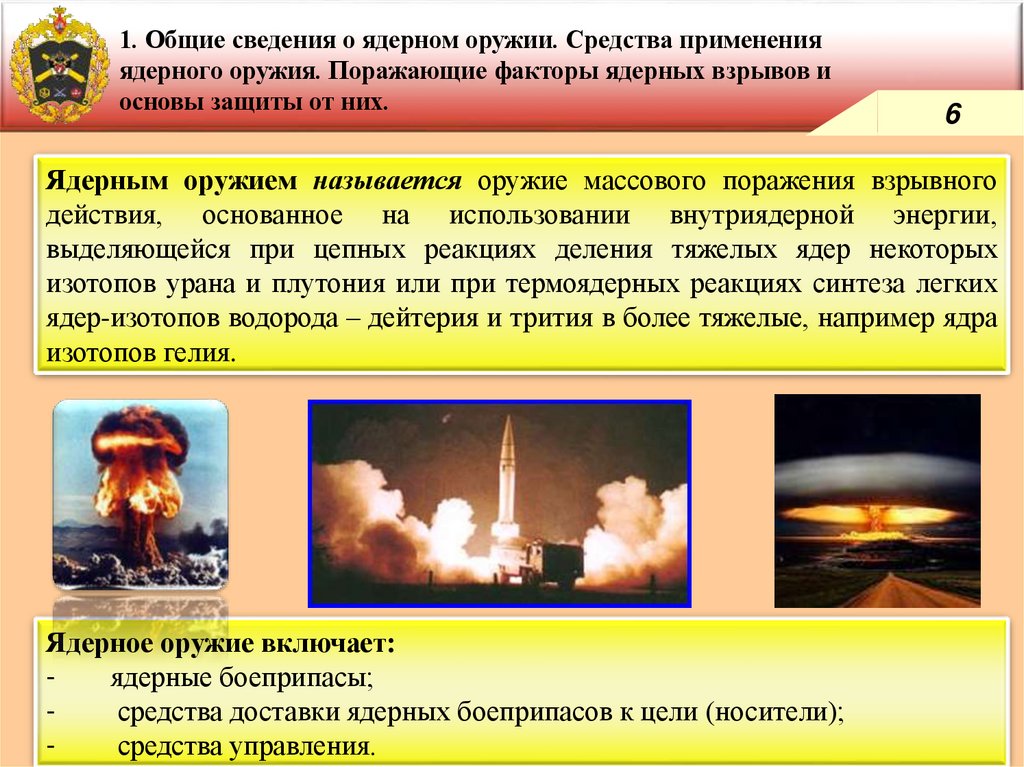

Ядерным оружием называется оружие массового поражения взрывного
действия, основанное на использовании внутриядерной энергии,
выделяющейся при цепных реакциях деления тяжелых ядер некоторых
изотопов урана и плутония или при термоядерных реакциях синтеза легких
ядер-изотопов водорода – дейтерия и трития в более тяжелые, например ядра
изотопов гелия.
Ядерное оружие включает:
ядерные боеприпасы;
средства доставки ядерных боеприпасов к цели (носители);
средства управления.

7.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.

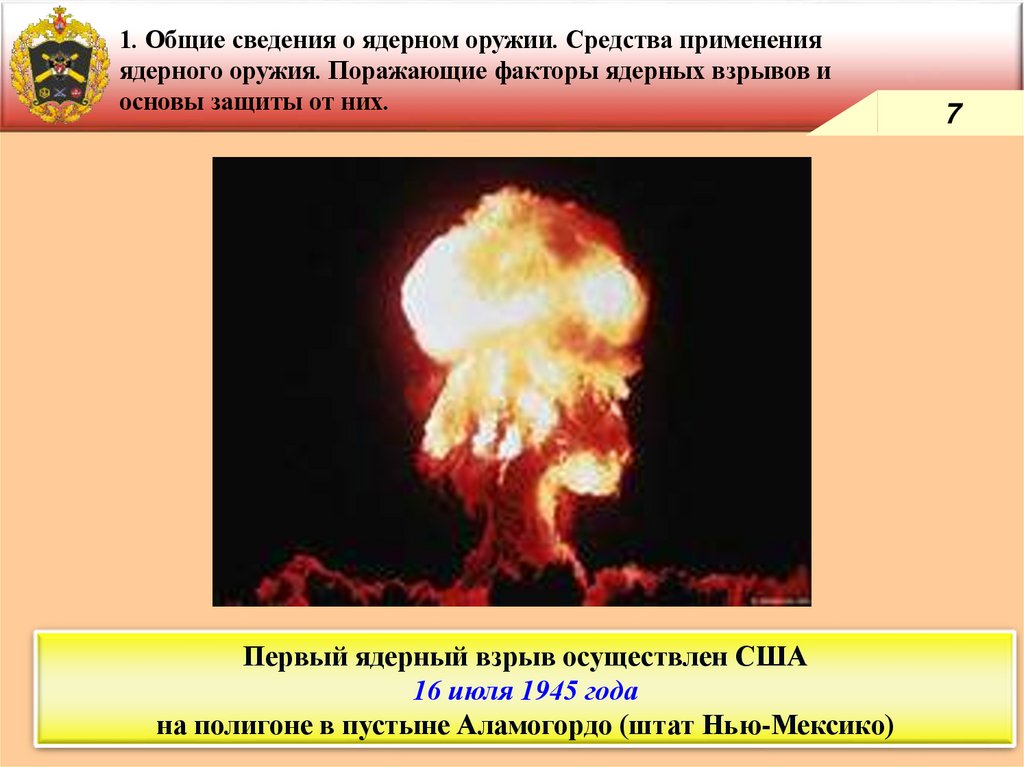

Первый ядерный взрыв осуществлен США
16 июля 1945 года
на полигоне в пустыне Аламогордо (штат Нью-Мексико)
7

8.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.
8

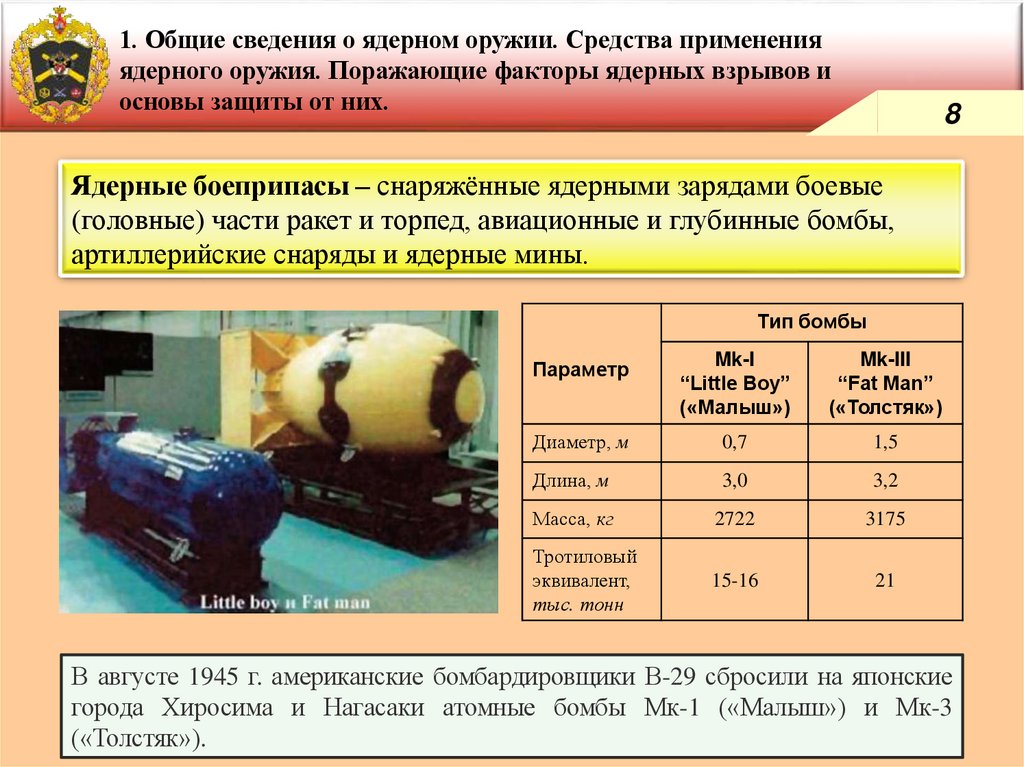

Ядерные боеприпасы – снаряжённые ядерными зарядами боевые
(головные) части ракет и торпед, авиационные и глубинные бомбы,
артиллерийские снаряды и ядерные мины.
Тип бомбы
Параметр
Mk-I
“Little Boy”
(«Малыш»)
Mk-III
“Fat Man”
(«Толстяк»)
Диаметр, м
0,7
1,5
Длина, м
3,0
3,2
Масса, кг
2722
3175
Тротиловый
эквивалент,
тыс. тонн
15-16
21
В августе 1945 г. американские бомбардировщики В-29 сбросили на японские
города Хиросима и Нагасаки атомные бомбы Мк-1 («Малыш») и Мк-3
(«Толстяк»).

9.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.

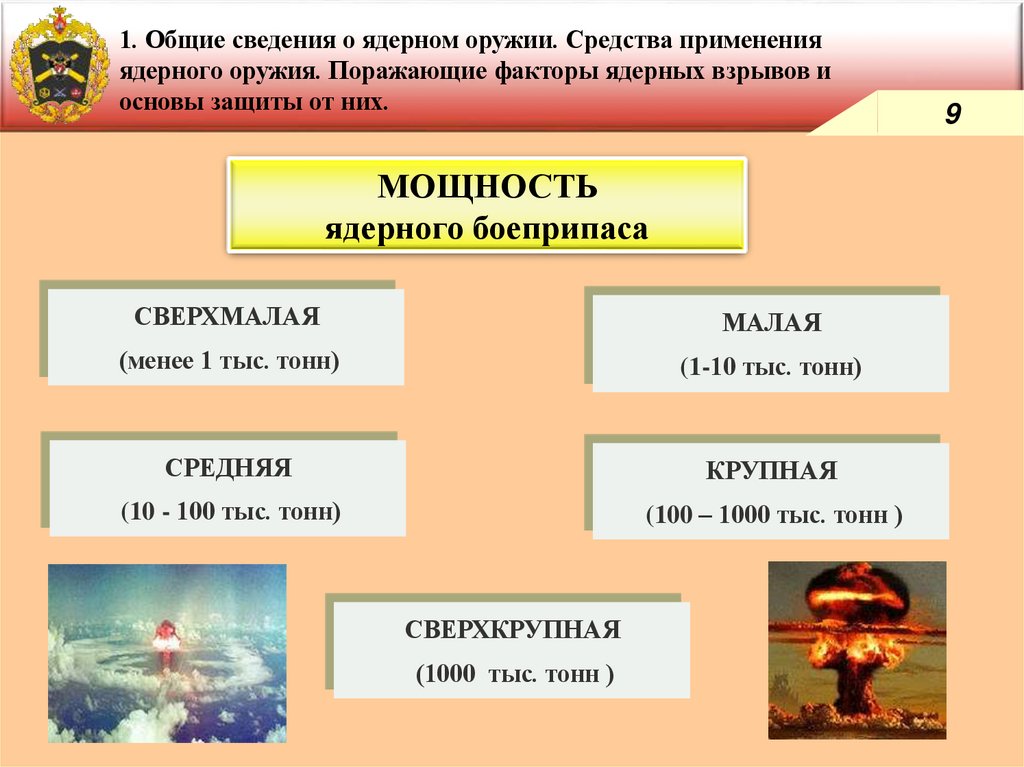

МОЩНОСТЬ
ядерного боеприпаса
СВЕРХМАЛАЯ
МАЛАЯ
(менее 1 тыс. тонн)
(1-10 тыс. тонн)
СРЕДНЯЯ
КРУПНАЯ
(10 - 100 тыс. тонн)
(100 – 1000 тыс. тонн )
СВЕРХКРУПНАЯ
(1000 тыс. тонн )
9

10.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.
10

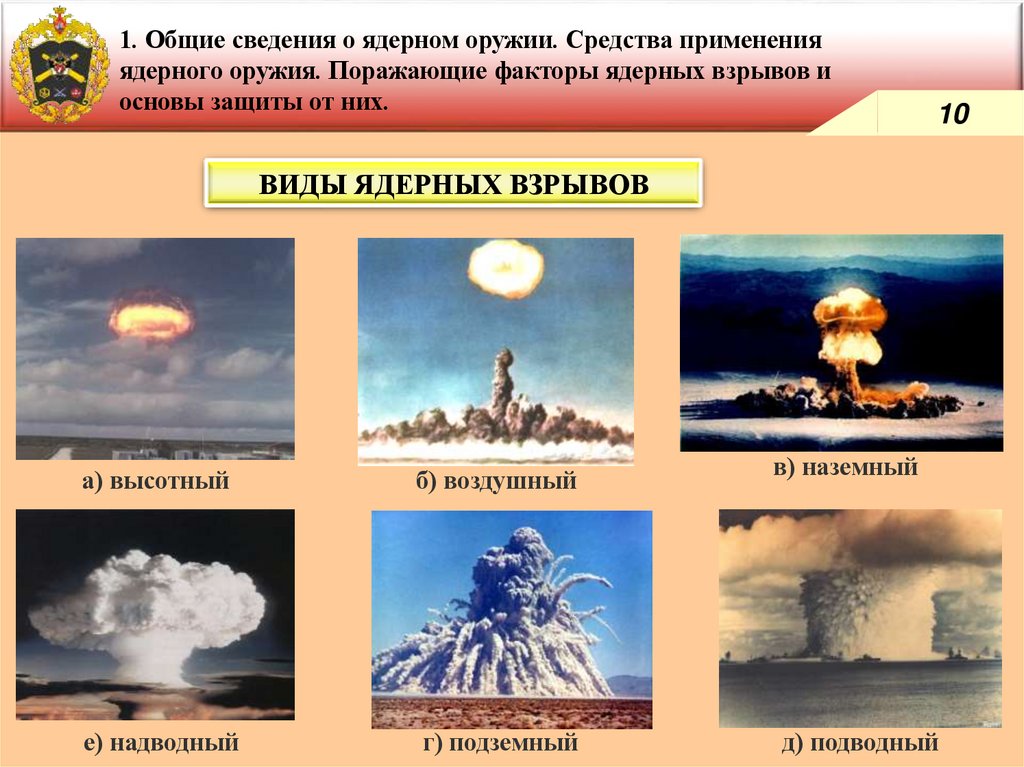

ВИДЫ ЯДЕРНЫХ ВЗРЫВОВ
а) высотный
б) воздушный
е) надводный
г) подземный
в) наземный
д) подводный

11.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.
11

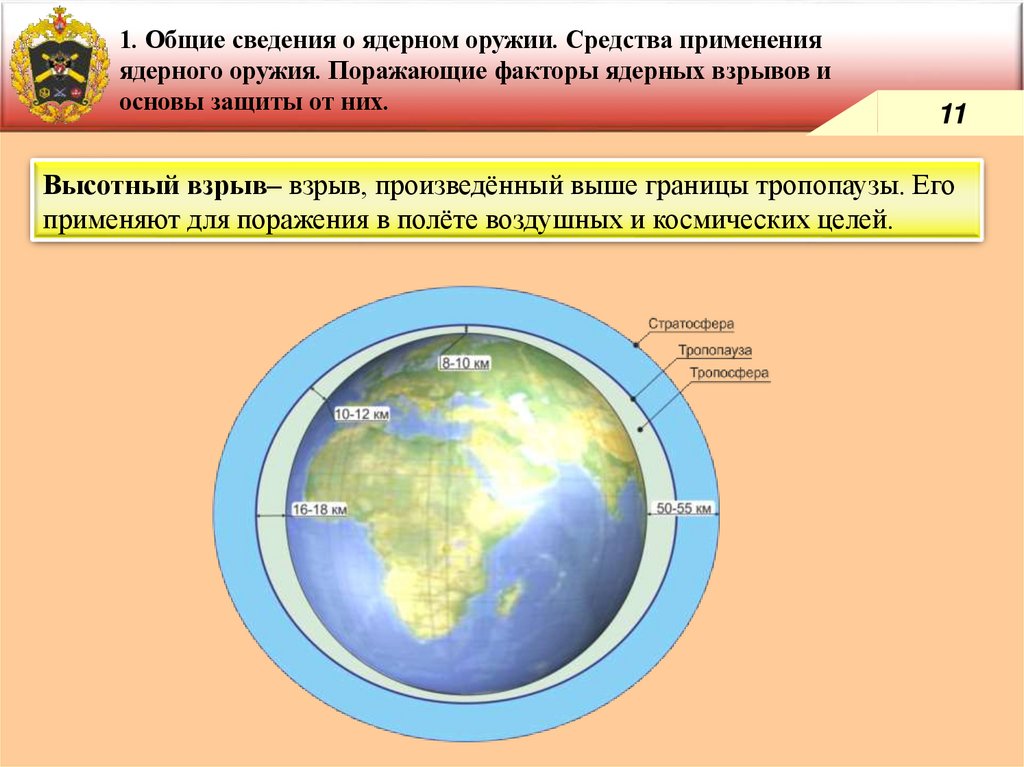

Высотный взрыв– взрыв, произведённый выше границы тропопаузы. Его
применяют для поражения в полёте воздушных и космических целей.

12.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.
12

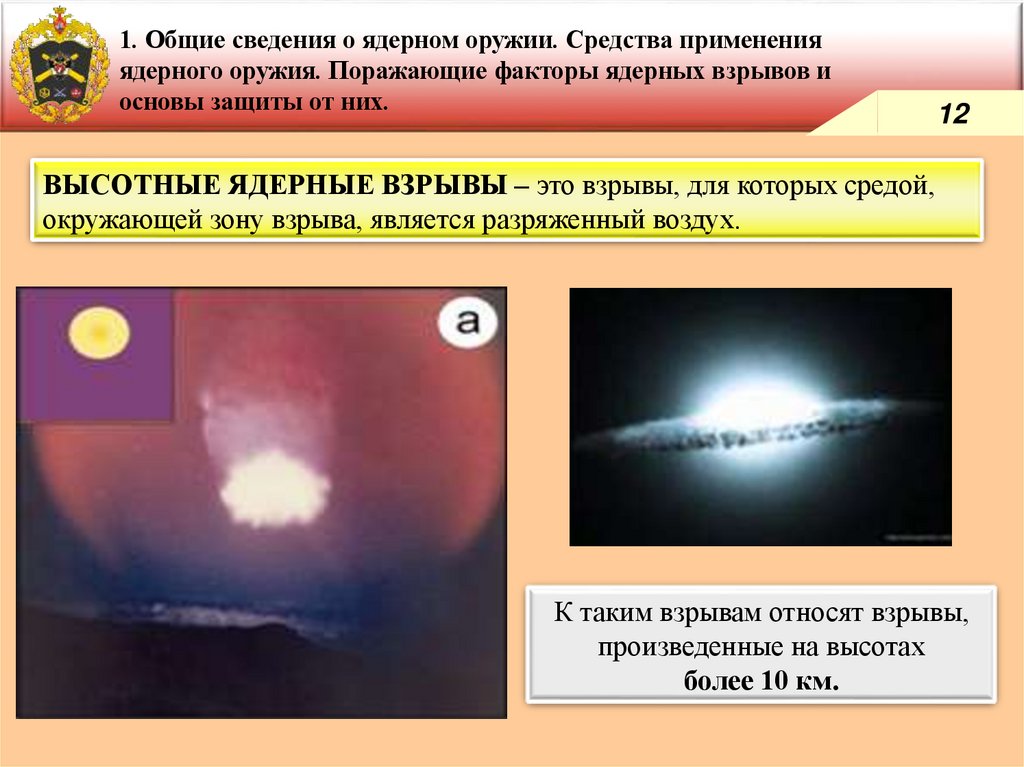

ВЫСОТНЫЕ ЯДЕРНЫЕ ВЗРЫВЫ – это взрывы, для которых средой,
окружающей зону взрыва, является разряженный воздух.
К таким взрывам относят взрывы,
произведенные на высотах
более 10 км.

13.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.
13

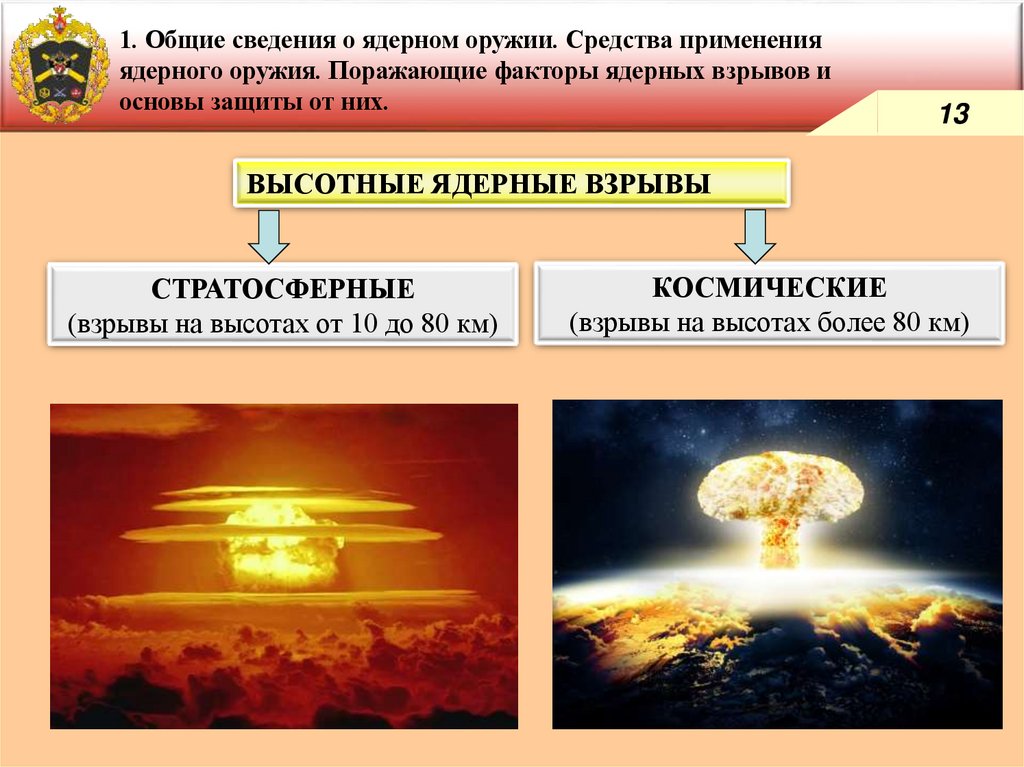

ВЫСОТНЫЕ ЯДЕРНЫЕ ВЗРЫВЫ
СТРАТОСФЕРНЫЕ
(взрывы на высотах от 10 до 80 км)
КОСМИЧЕСКИЕ
(взрывы на высотах более 80 км)

14.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.
14
ВОЗДУШНЫЙ ВЗРЫВ – взрыв, осуществлённый в плотных слоях
атмосферы на такой высоте, когда светящаяся область не касается
поверхности земли (воды).
высокий воздушный ядерный взрыв
низкий воздушный ядерный взрыв

15.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.

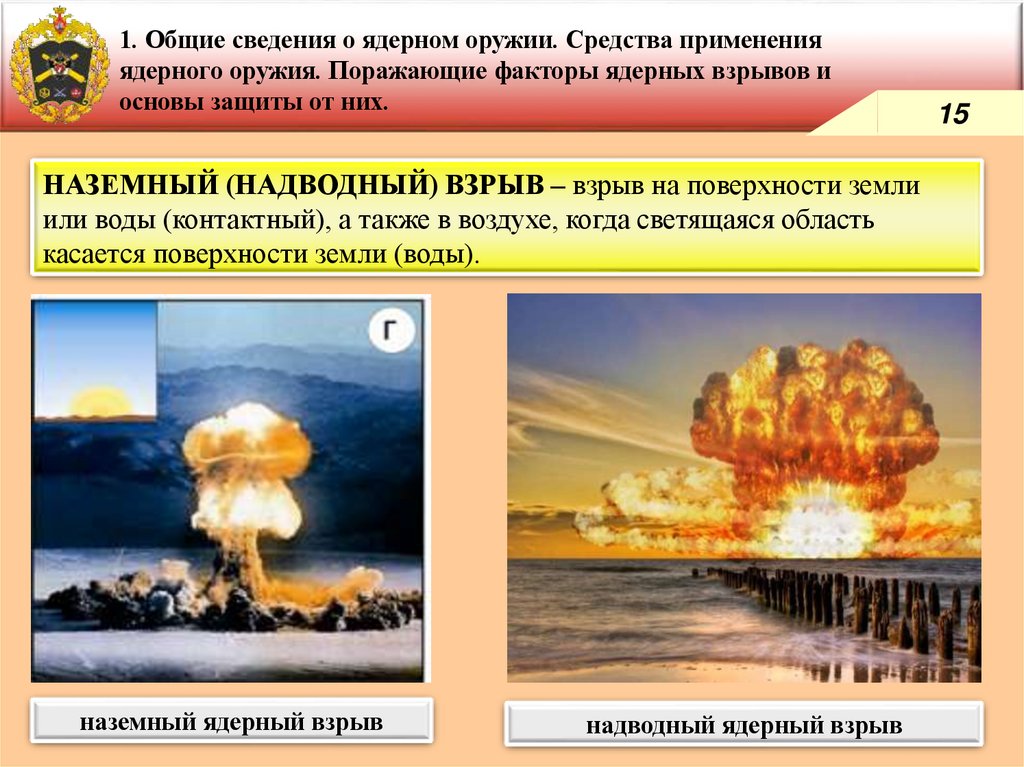

НАЗЕМНЫЙ (НАДВОДНЫЙ) ВЗРЫВ – взрыв на поверхности земли
или воды (контактный), а также в воздухе, когда светящаяся область
касается поверхности земли (воды).
наземный ядерный взрыв
надводный ядерный взрыв
15

16.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.
16

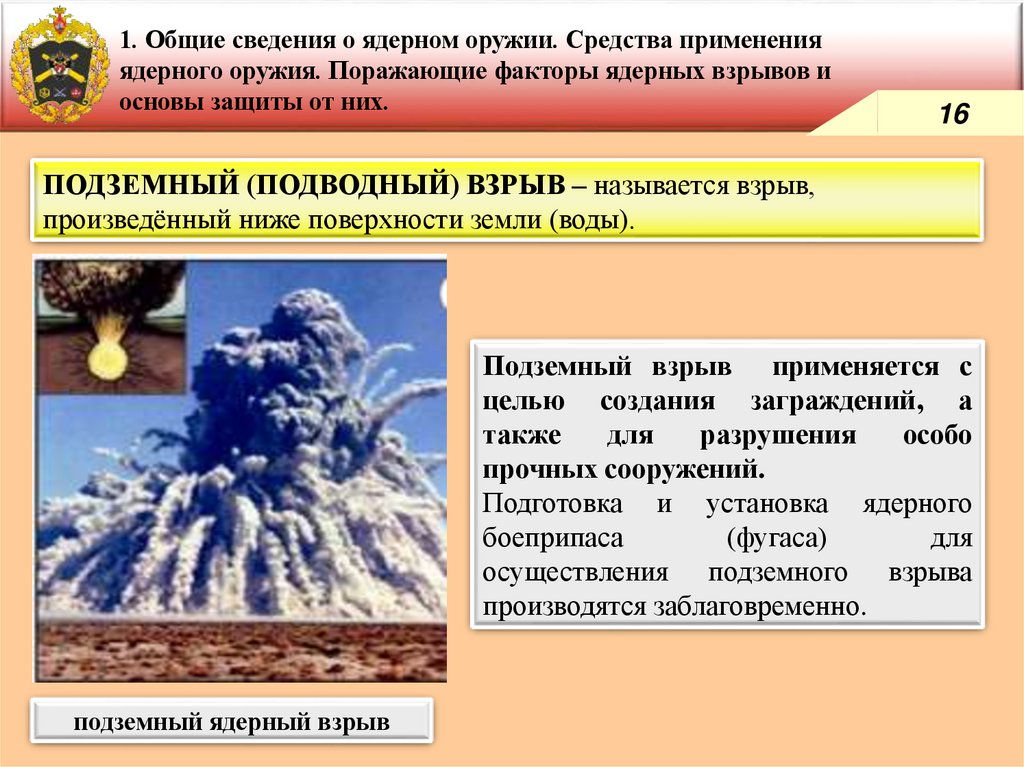

ПОДЗЕМНЫЙ (ПОДВОДНЫЙ) ВЗРЫВ – называется взрыв,
произведённый ниже поверхности земли (воды).
Подземный взрыв применяется с
целью создания заграждений, а
также
для
разрушения
особо
прочных сооружений.
Подготовка и установка ядерного
боеприпаса
(фугаса)
для
осуществления подземного взрыва
производятся заблаговременно.
подземный ядерный взрыв

17.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.
17

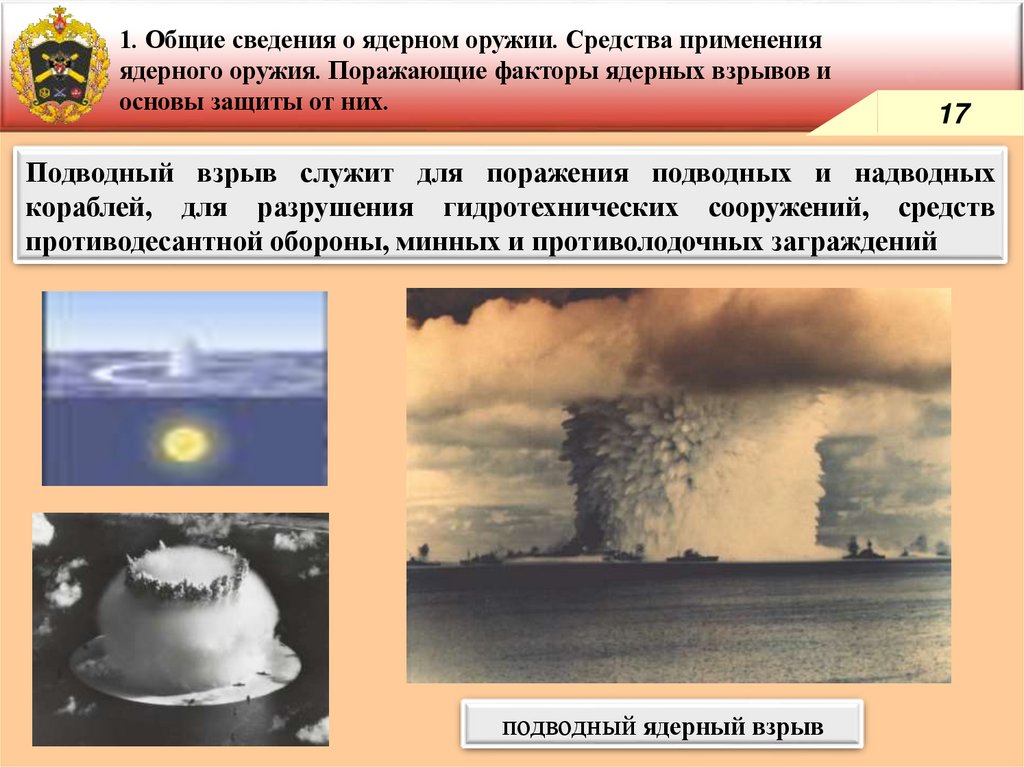

Подводный взрыв служит для поражения подводных и надводных
кораблей, для разрушения гидротехнических сооружений, средств
противодесантной обороны, минных и противолодочных заграждений
подводный ядерный взрыв

18.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.

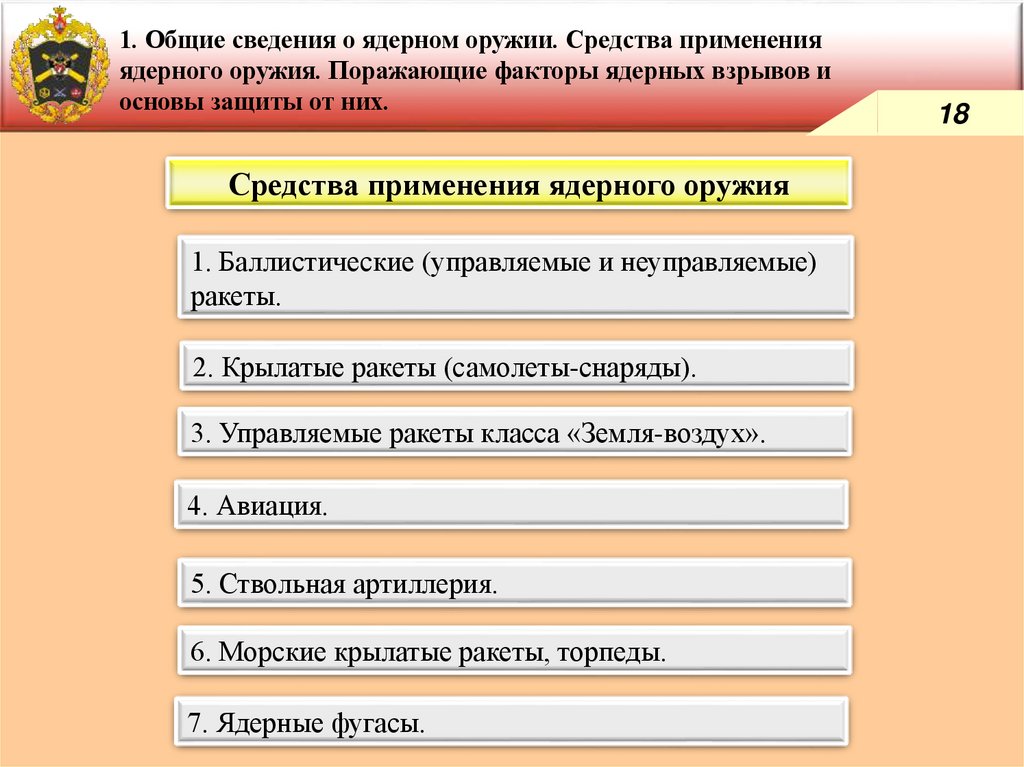

Средства применения ядерного оружия
1. Баллистические (управляемые и неуправляемые)
ракеты.
2. Крылатые ракеты (самолеты-снаряды).
3. Управляемые ракеты класса «Земля-воздух».
4. Авиация.
5. Ствольная артиллерия.
6. Морские крылатые ракеты, торпеды.
7. Ядерные фугасы.
18

19.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.
1.
19

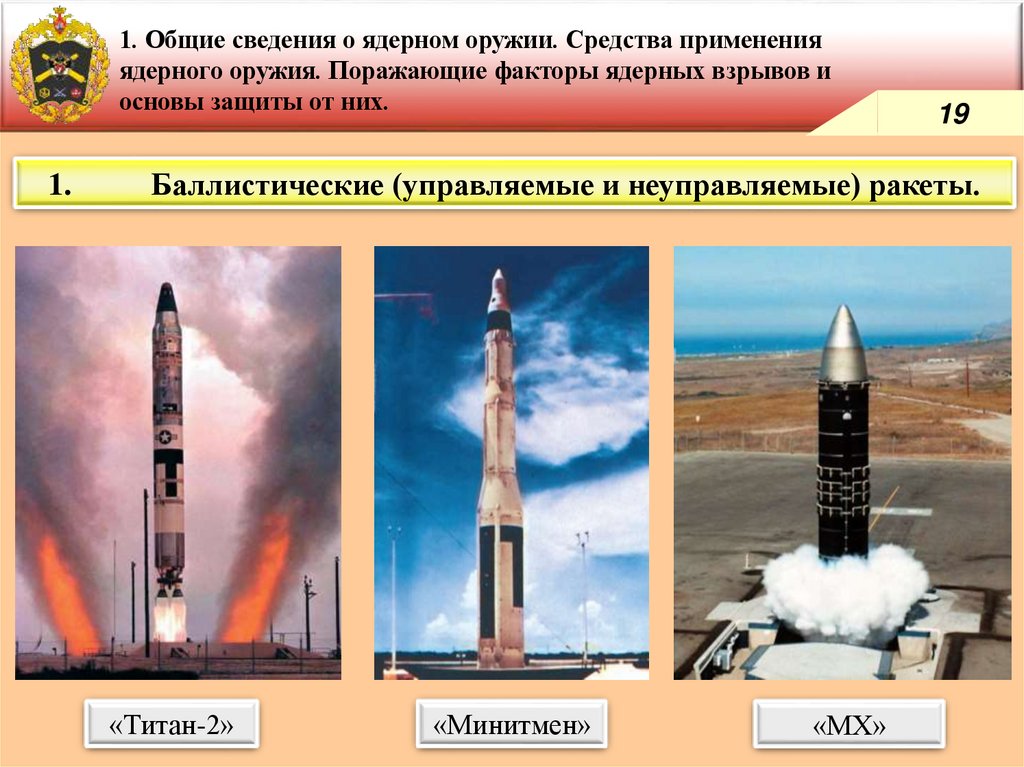

Баллистические (управляемые и неуправляемые) ракеты.
«Титан-2»
«Минитмен»
«МХ»

20.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.
2.
20

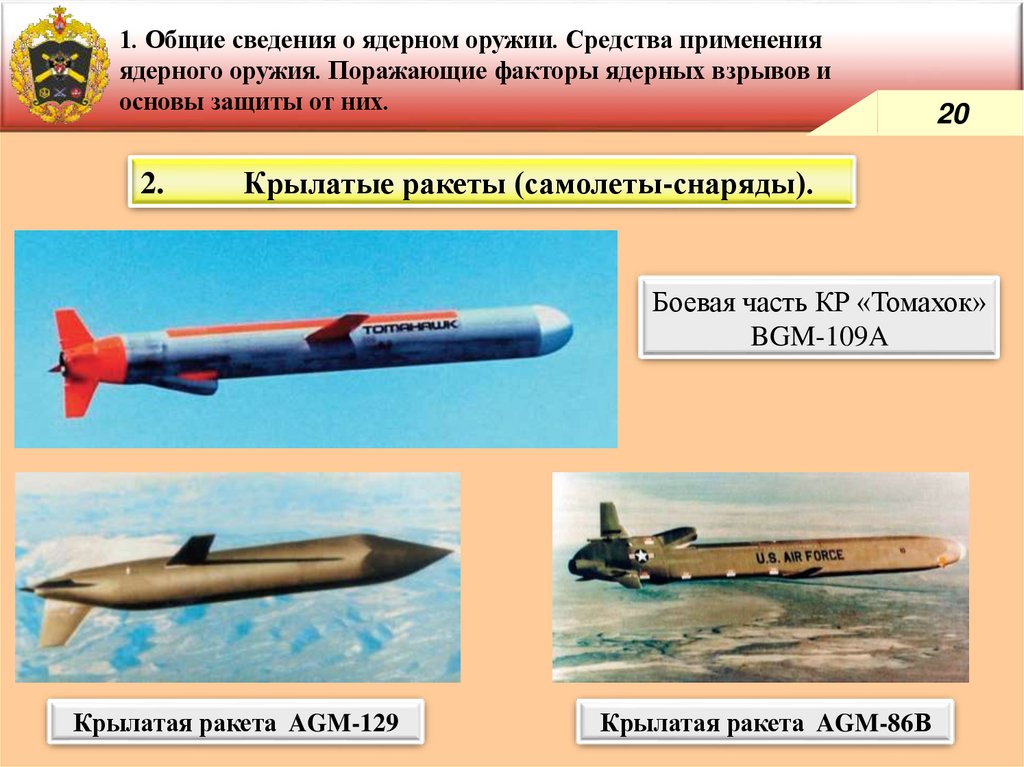

Крылатые ракеты (самолеты-снаряды).
Боевая часть КР «Томахок»
BGM-109A
Крылатая ракета AGM-129
Крылатая ракета AGM-86В

21.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.
3.

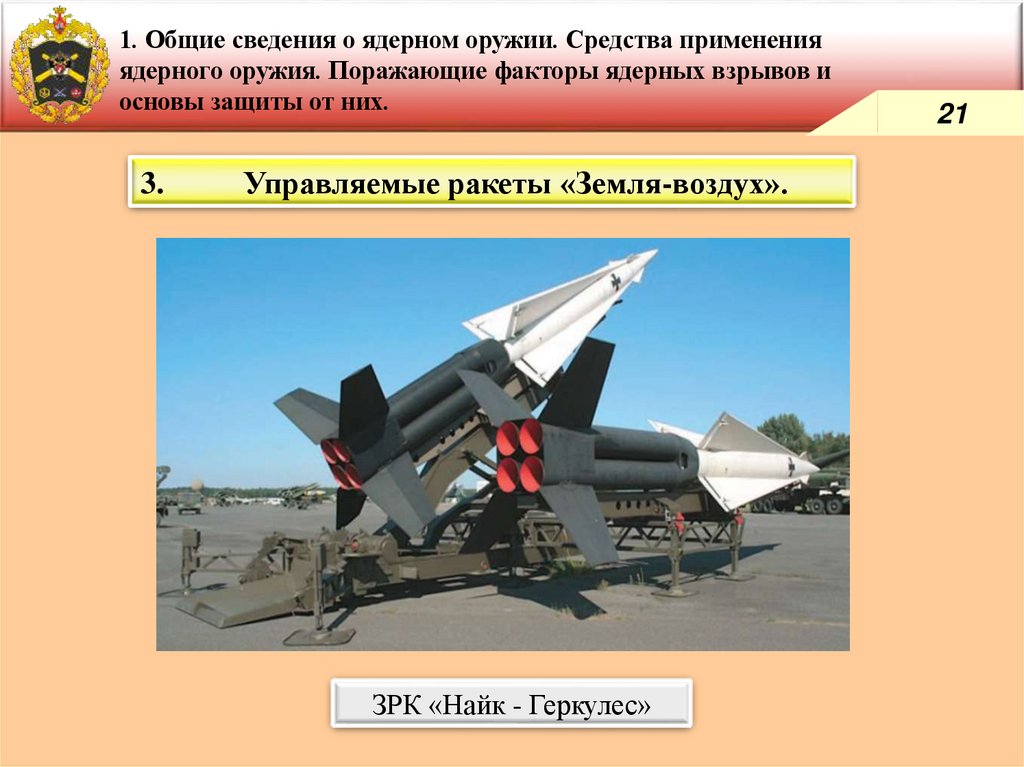

Управляемые ракеты «Земля-воздух».
ЗРК «Найк - Геркулес»
21

22.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.

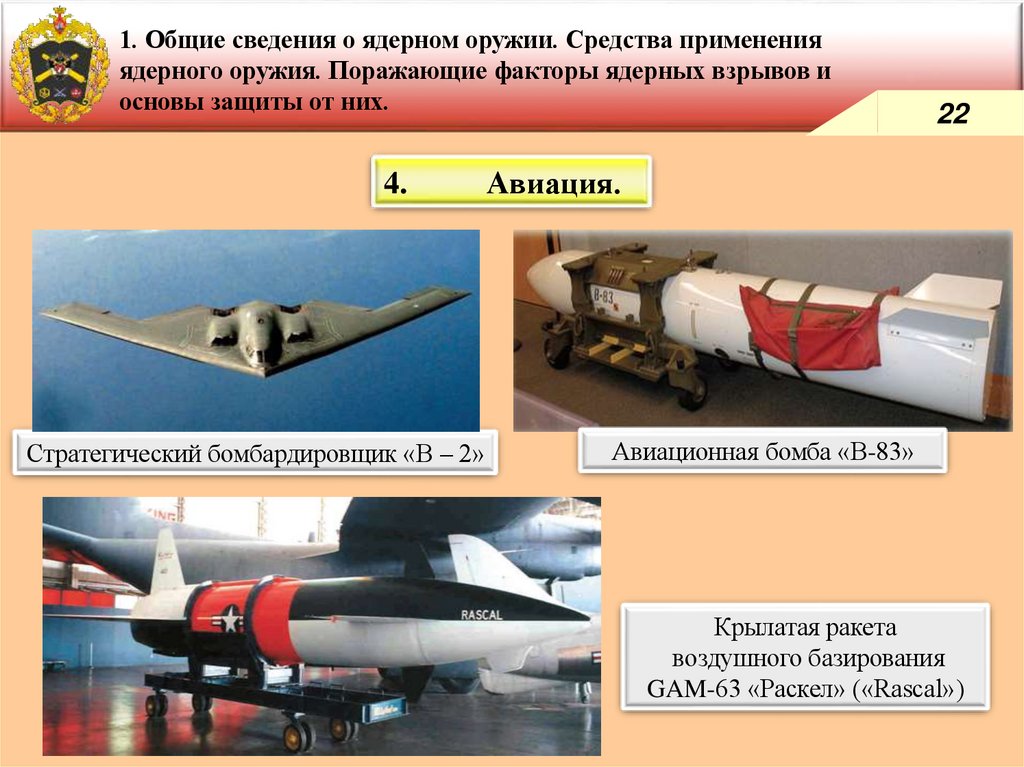

4.
Стратегический бомбардировщик «В – 2»
22
Авиация.
Авиационная бомба «В-83»
Крылатая ракета
воздушного базирования
GAM-63 «Раскел» («Rascal»)

23.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.
5.
23

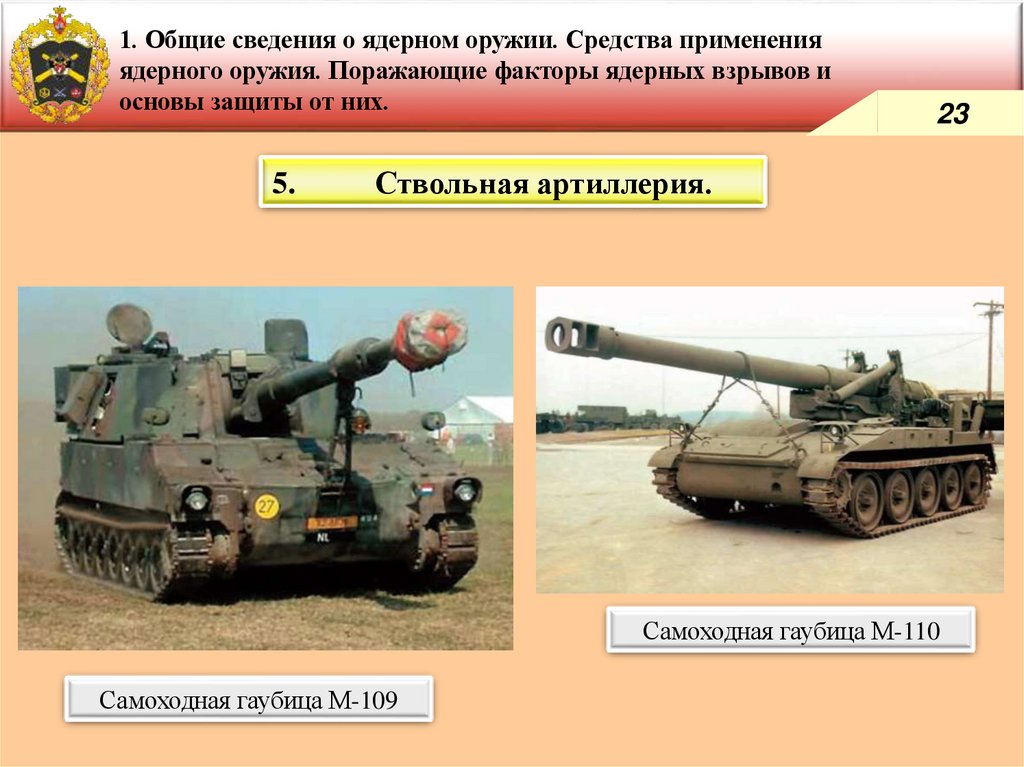

Ствольная артиллерия.
Самоходная гаубица М-110
Самоходная гаубица М-109

24.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.
6.
24

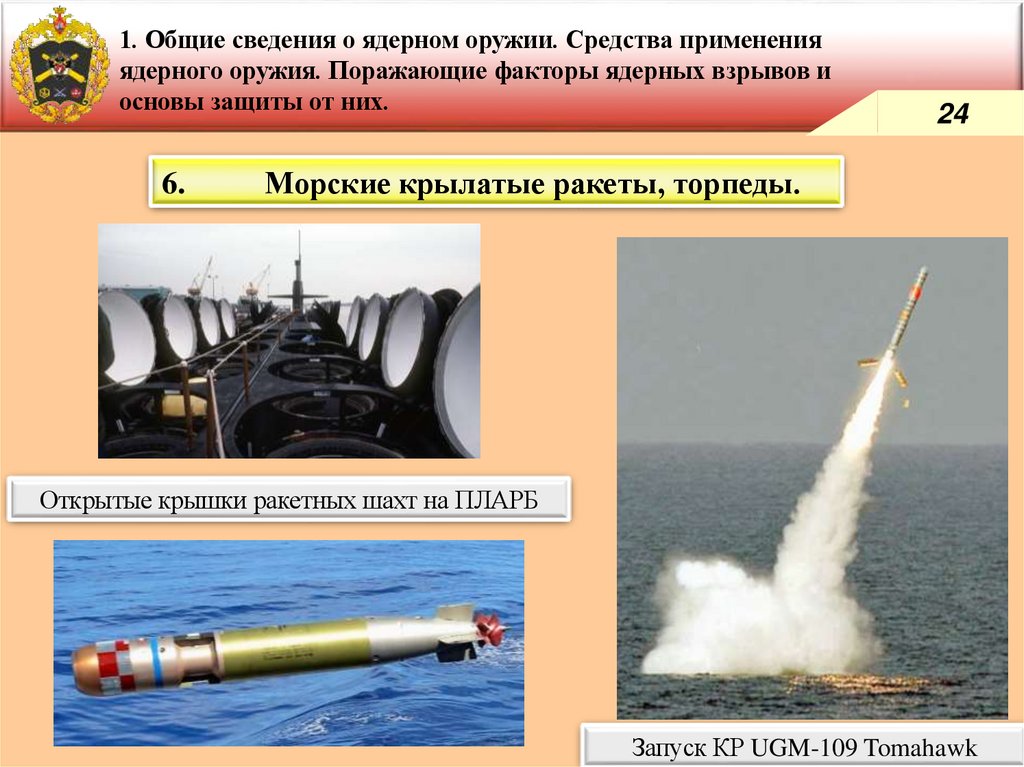

Морские крылатые ракеты, торпеды.
Открытые крышки ракетных шахт на ПЛАРБ
Запуск КР UGM-109 Tomahawk

25.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.
7.

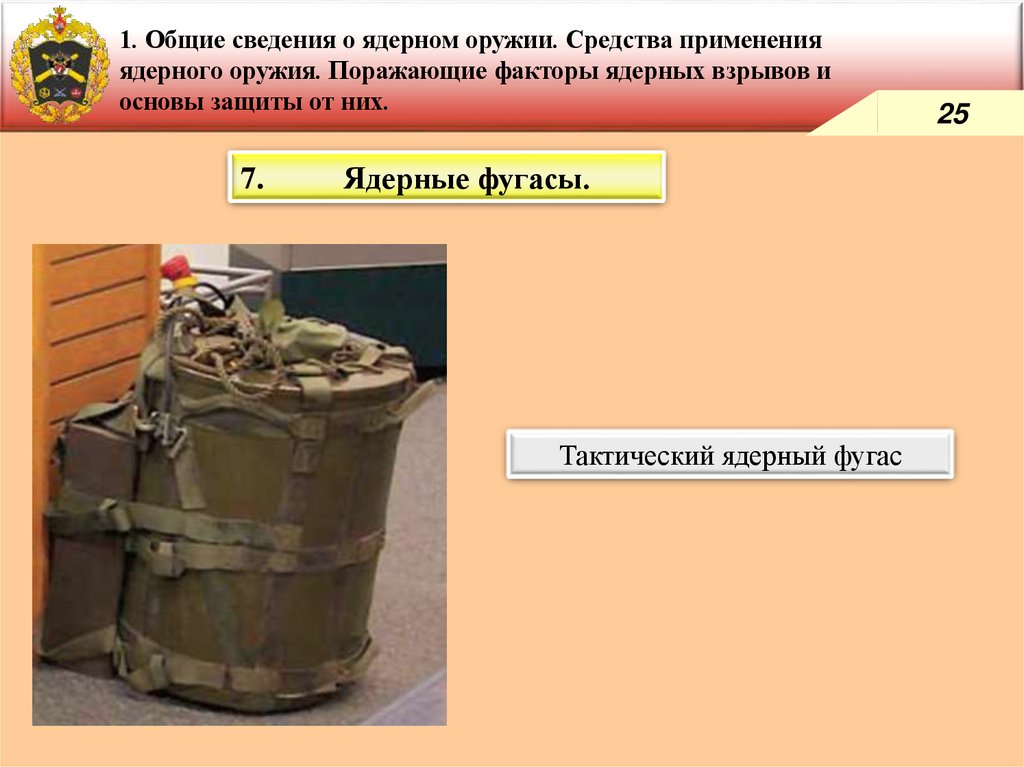

Ядерные фугасы.
Тактический ядерный фугас
25

26.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.

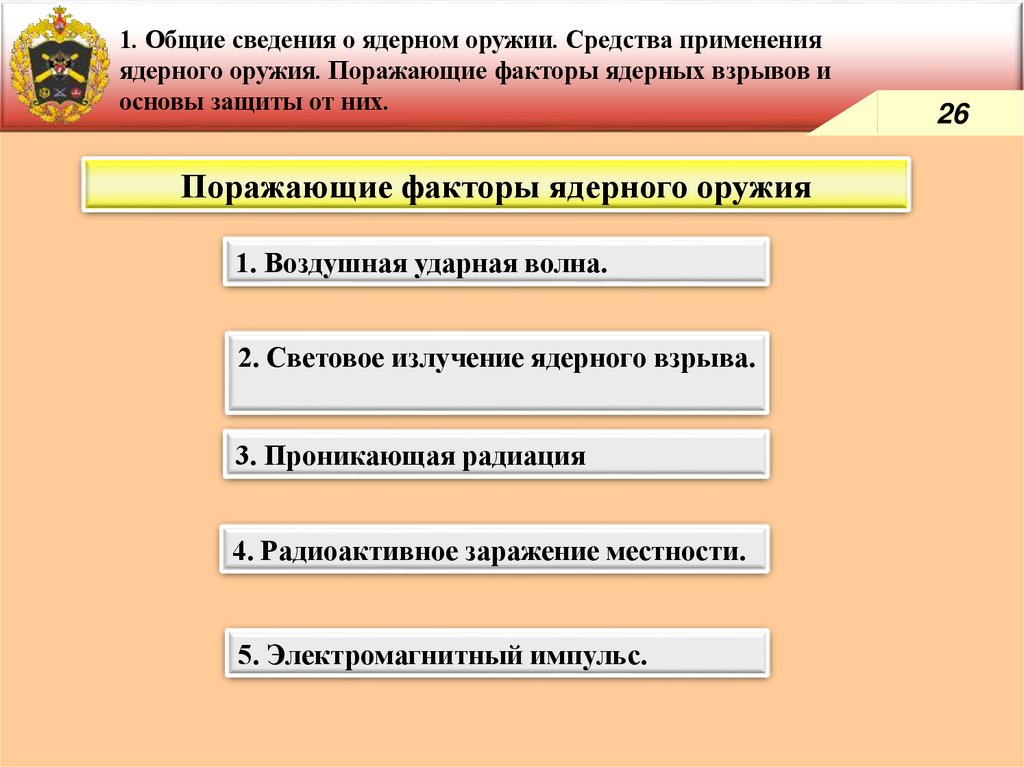

Поражающие факторы ядерного оружия
1. Воздушная ударная волна.
2. Световое излучение ядерного взрыва.
3. Проникающая радиация
4. Радиоактивное заражение местности.
5. Электромагнитный импульс.
26

27.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.
27

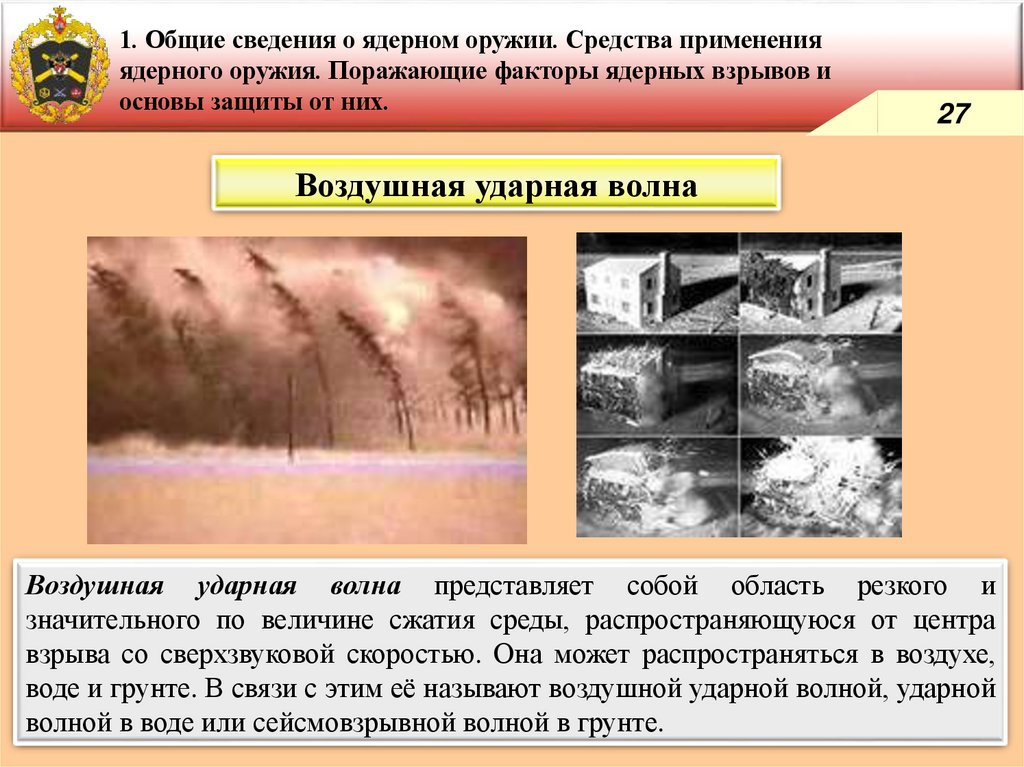

Воздушная ударная волна
Воздушная ударная волна представляет собой область резкого и
значительного по величине сжатия среды, распространяющуюся от центра
взрыва со сверхзвуковой скоростью. Она может распространяться в воздухе,
воде и грунте. В связи с этим её называют воздушной ударной волной, ударной
волной в воде или сейсмовзрывной волной в грунте.

28.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.
28

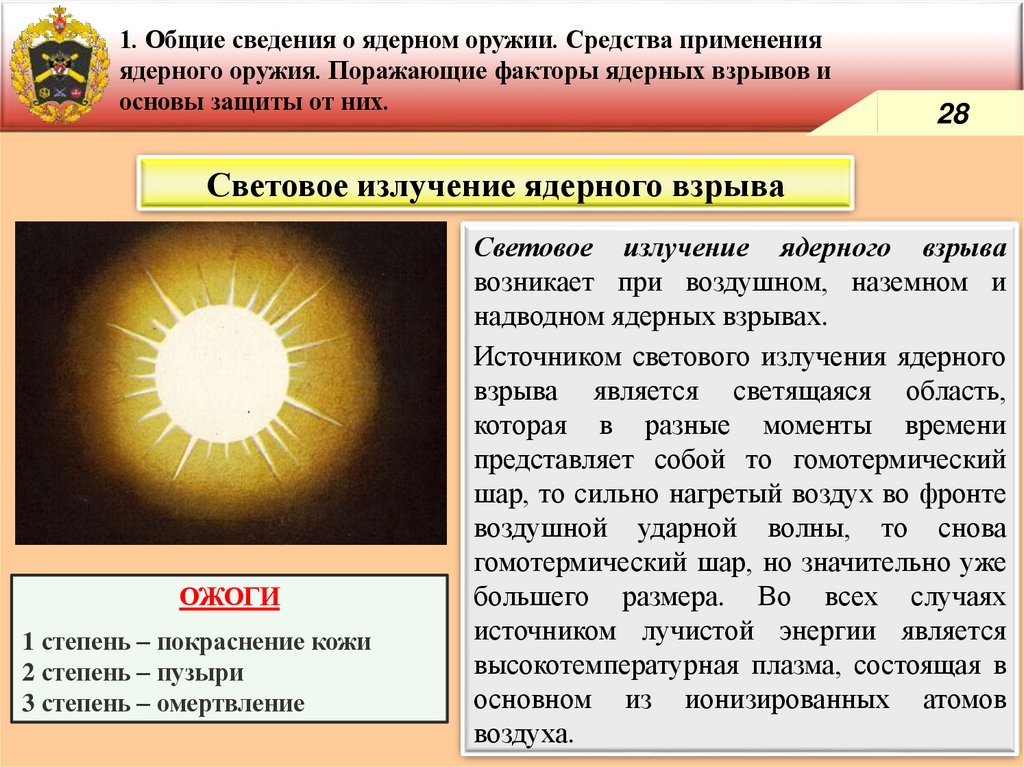

Световое излучение ядерного взрыва
ОЖОГИ
1 степень – покраснение кожи
2 степень – пузыри
3 степень – омертвление
Световое излучение ядерного взрыва
возникает при воздушном, наземном и
надводном ядерных взрывах.
Источником светового излучения ядерного
взрыва является светящаяся область,
которая в разные моменты времени
представляет собой то гомотермический
шар, то сильно нагретый воздух во фронте
воздушной ударной волны, то снова
гомотермический шар, но значительно уже
большего размера. Во всех случаях
источником лучистой энергии является
высокотемпературная плазма, состоящая в
основном из ионизированных атомов
воздуха.

29.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.

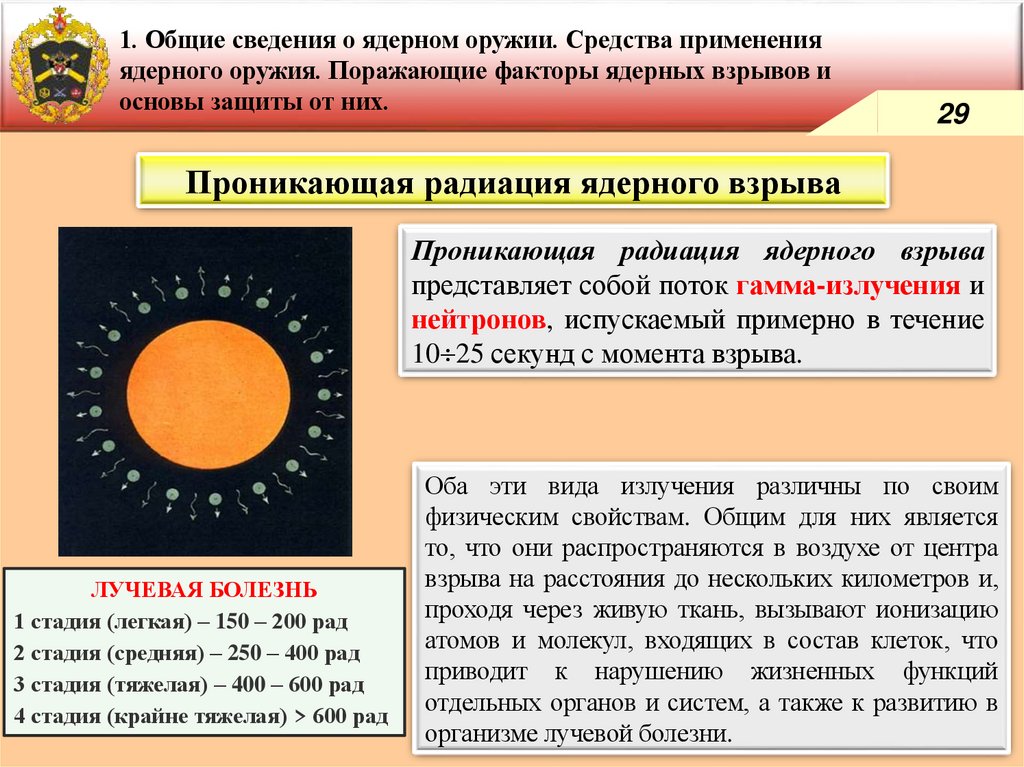

29
Проникающая радиация ядерного взрыва
Проникающая радиация ядерного взрыва
представляет собой поток гамма-излучения и
нейтронов, испускаемый примерно в течение
10 25 секунд с момента взрыва.
ЛУЧЕВАЯ БОЛЕЗНЬ
1 стадия (легкая) – 150 – 200 рад
2 стадия (средняя) – 250 – 400 рад
3 стадия (тяжелая) – 400 – 600 рад
4 стадия (крайне тяжелая) > 600 рад
Оба эти вида излучения различны по своим
физическим свойствам. Общим для них является
то, что они распространяются в воздухе от центра
взрыва на расстояния до нескольких километров и,
проходя через живую ткань, вызывают ионизацию
атомов и молекул, входящих в состав клеток, что
приводит к нарушению жизненных функций
отдельных органов и систем, а также к развитию в
организме лучевой болезни.

30.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.
30
Радиоактивное заражение местности (акватории)
Радиоактивное заражение местности (акватории), воздуха и различных объектов
обусловливается радиоактивными продуктами реакции, а также радиоактивными
веществами, образовавшимися в результате облучения нейтронами. Радиоактивное
заражение местности вызывается альфа-, бета- и гамма-активными веществами,
наиболее опасными являются бета- и гамма-активные вещества.

31.

1. Общие сведения о ядерном оружии. Средства применения
ядерного оружия. Поражающие факторы ядерных взрывов и
основы защиты от них.
31
Электромагнитный импульс ядерного взрыва
Электромагнитный импульс ядерного взрыва – кратковременное (менее 1 с)
электромагнитное поле, возникающее при взрыве ядерного боеприпаса в результате
взаимодействия испускаемых при этом гамма-излучения и нейтронов с атомами
окружающей среды. Оказывает воздействие на радиоэлектронную аппаратуру и
электротехническое оборудование.

32.

2. Назначение и боевые свойства химического оружия.
Классификация ОВ. Основные типы ОВ. Основные свойства ОВ.
Средства применения ОВ, способы защиты.
32

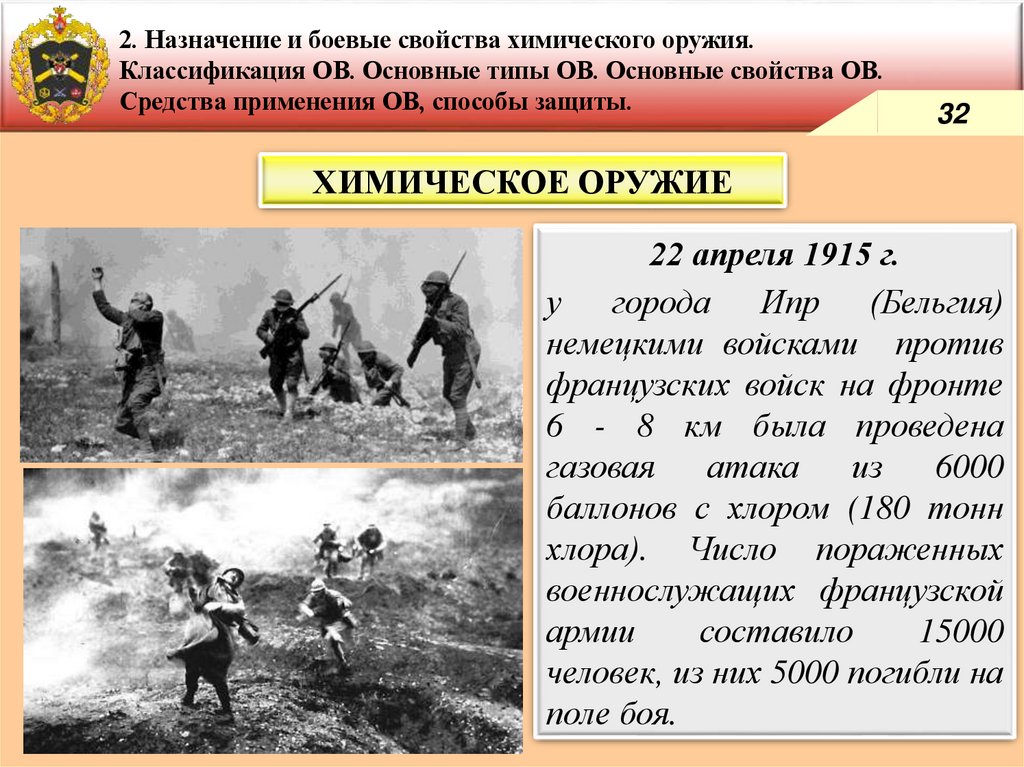

ХИМИЧЕСКОЕ ОРУЖИЕ
22 апреля 1915 г.
у города Ипр (Бельгия)
немецкими войсками против
французских войск на фронте
6 - 8 км была проведена
газовая
атака
из
6000
баллонов с хлором (180 тонн
хлора). Число пораженных
военнослужащих французской
армии
составило
15000
человек, из них 5000 погибли на
поле боя.

33.

2. Назначение и боевые свойства химического оружия.
Классификация ОВ. Основные типы ОВ. Основные свойства ОВ.
Средства применения ОВ, способы защиты.
33

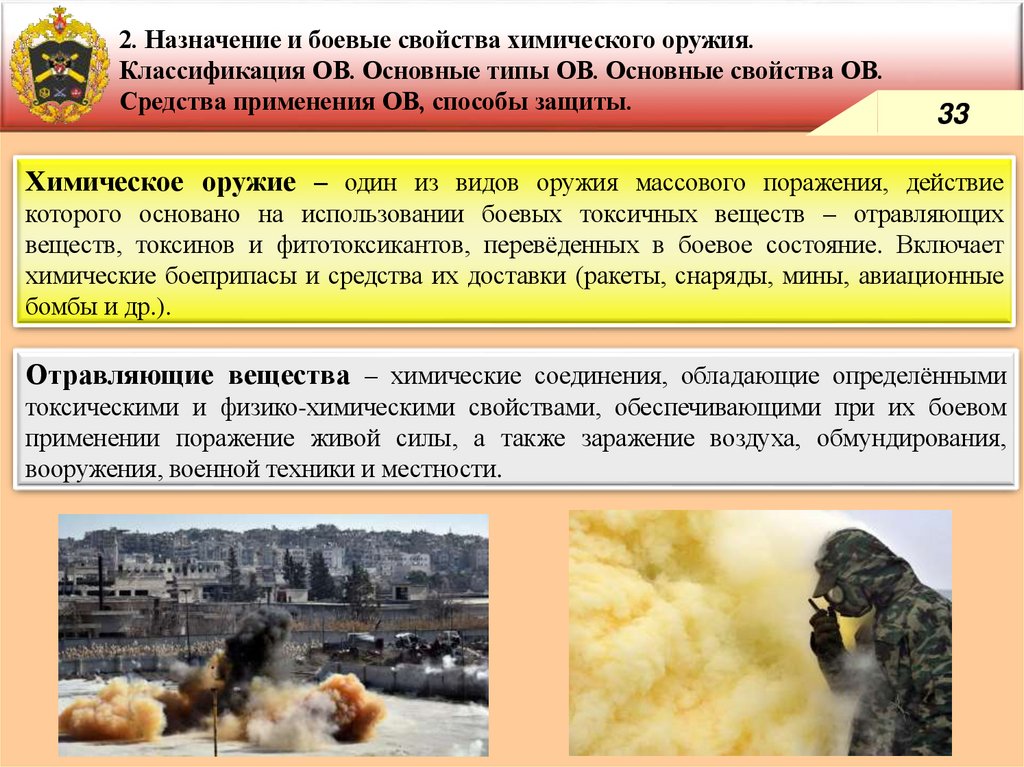

Химическое оружие – один из видов оружия массового поражения, действие
которого основано на использовании боевых токсичных веществ – отравляющих
веществ, токсинов и фитотоксикантов, перевёденных в боевое состояние. Включает
химические боеприпасы и средства их доставки (ракеты, снаряды, мины, авиационные
бомбы и др.).
Отравляющие вещества – химические соединения, обладающие определёнными
токсическими и физико-химическими свойствами, обеспечивающими при их боевом
применении поражение живой силы, а также заражение воздуха, обмундирования,
вооружения, военной техники и местности.

34.

2. Назначение и боевые свойства химического оружия.
Классификация ОВ. Основные типы ОВ. Основные свойства ОВ.
Средства применения ОВ, способы защиты.
34

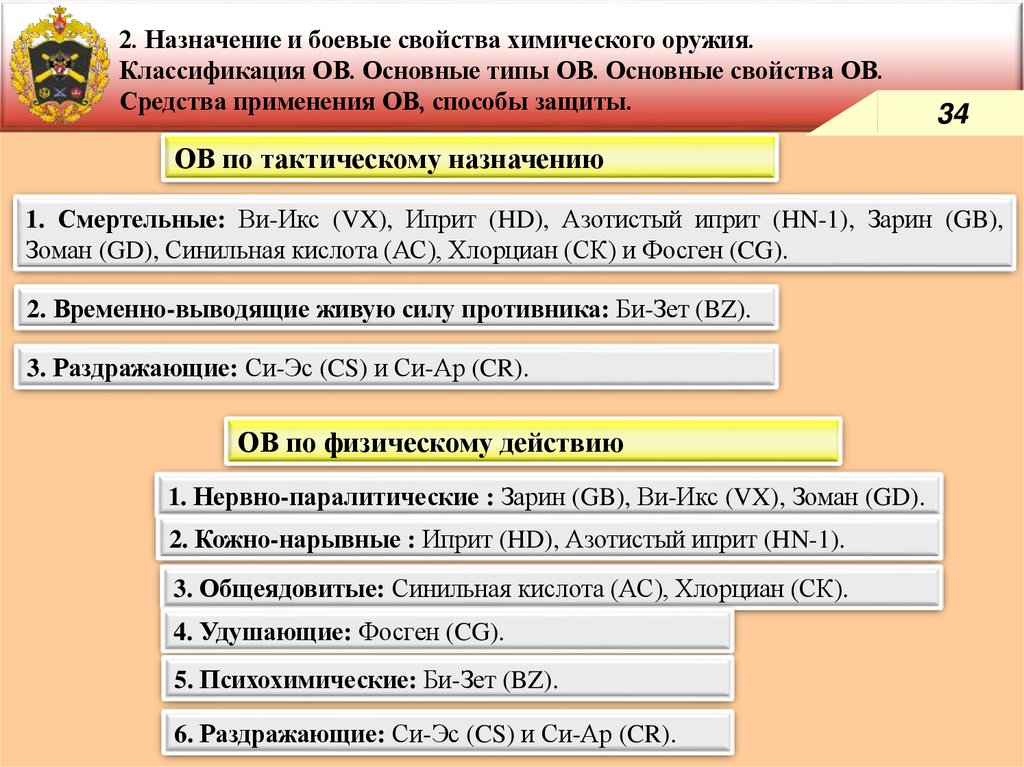

ОВ по тактическому назначению
1. Смертельные: Ви-Икс (VX), Иприт (HD), Азотистый иприт (HN-1), Зарин (GB),
Зоман (GD), Синильная кислота (АС), Хлорциан (СК) и Фосген (CG).
2. Временно-выводящие живую силу противника: Би-Зет (BZ).
3. Раздражающие: Си-Эс (CS) и Си-Ар (CR).
ОВ по физическому действию
1. Нервно-паралитические : Зарин (GB), Ви-Икс (VX), Зоман (GD).
2. Кожно-нарывные : Иприт (HD), Азотистый иприт (HN-1).
3. Общеядовитые: Синильная кислота (АС), Хлорциан (СК).
4. Удушающие: Фосген (CG).
5. Психохимические: Би-Зет (BZ).
6. Раздражающие: Си-Эс (CS) и Си-Ар (CR).

35.

2. Назначение и боевые свойства химического оружия.
Классификация ОВ. Основные типы ОВ. Основные свойства ОВ.
Средства применения ОВ, способы защиты.
35

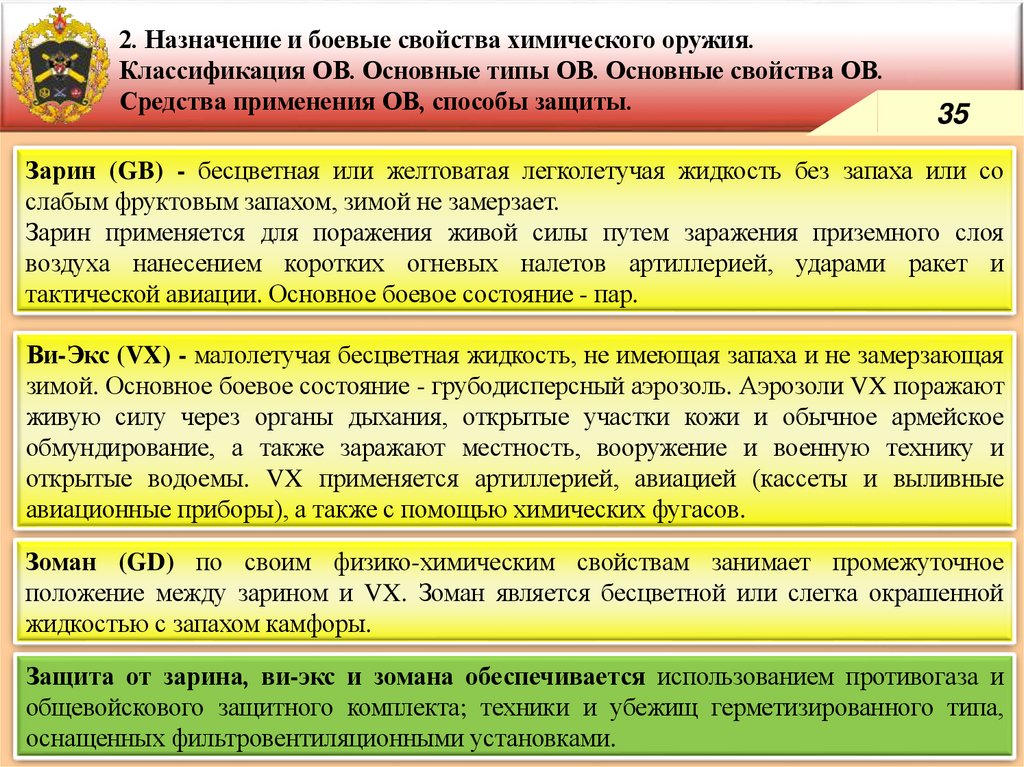

Зарин (GB) - бесцветная или желтоватая легколетучая жидкость без запаха или со
слабым фруктовым запахом, зимой не замерзает.
Зарин применяется для поражения живой силы путем заражения приземного слоя
воздуха нанесением коротких огневых налетов артиллерией, ударами ракет и
тактической авиации. Основное боевое состояние - пар.
Ви-Экс (VX) - малолетучая бесцветная жидкость, не имеющая запаха и не замерзающая
зимой. Основное боевое состояние - грубодисперсный аэрозоль. Аэрозоли VX поражают
живую силу через органы дыхания, открытые участки кожи и обычное армейское
обмундирование, а также заражают местность, вооружение и военную технику и
открытые водоемы. VX применяется артиллерией, авиацией (кассеты и выливные
авиационные приборы), а также с помощью химических фугасов.
Зоман (GD) по своим физико-химическим свойствам занимает промежуточное
положение между зарином и VX. Зоман является бесцветной или слегка окрашенной
жидкостью с запахом камфоры.
Защита от зарина, ви-экс и зомана обеспечивается использованием противогаза и
общевойскового защитного комплекта; техники и убежищ герметизированного типа,
оснащенных фильтровентиляционными установками.

36.

2. Назначение и боевые свойства химического оружия.
Классификация ОВ. Основные типы ОВ. Основные свойства ОВ.
Средства применения ОВ, способы защиты.
36

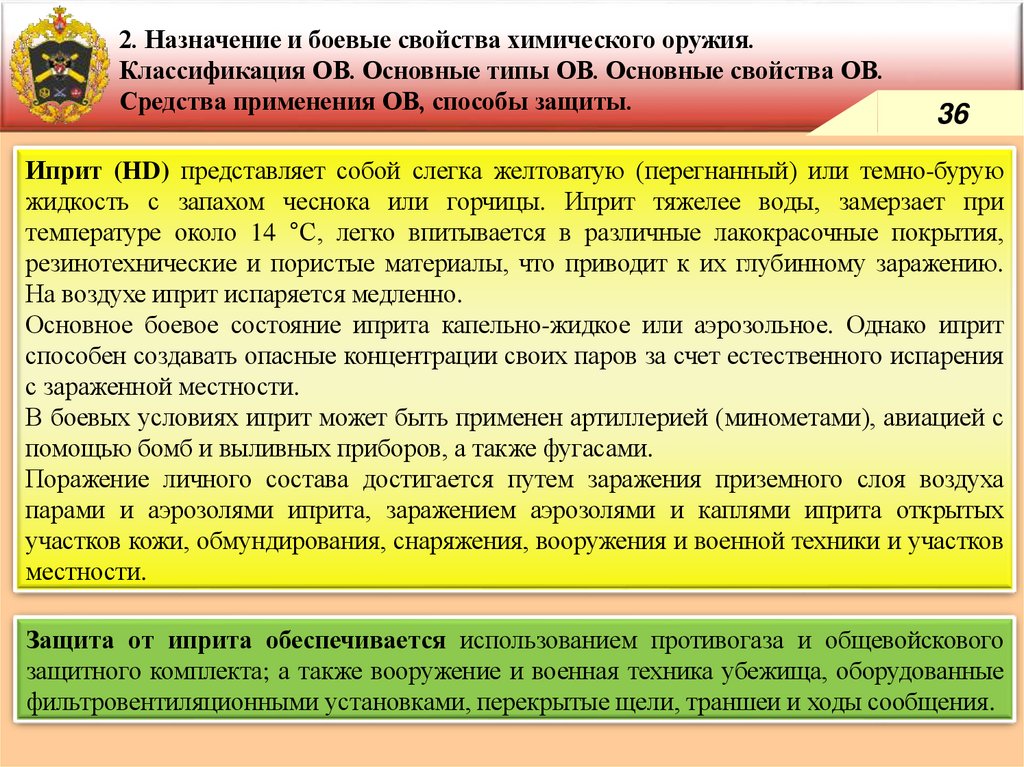

Иприт (HD) представляет собой слегка желтоватую (перегнанный) или темно-бурую
жидкость с запахом чеснока или горчицы. Иприт тяжелее воды, замерзает при
температуре около 14 °С, легко впитывается в различные лакокрасочные покрытия,
резинотехнические и пористые материалы, что приводит к их глубинному заражению.
На воздухе иприт испаряется медленно.
Основное боевое состояние иприта капельно-жидкое или аэрозольное. Однако иприт
способен создавать опасные концентрации своих паров за счет естественного испарения
с зараженной местности.
В боевых условиях иприт может быть применен артиллерией (минометами), авиацией с
помощью бомб и выливных приборов, а также фугасами.
Поражение личного состава достигается путем заражения приземного слоя воздуха
парами и аэрозолями иприта, заражением аэрозолями и каплями иприта открытых
участков кожи, обмундирования, снаряжения, вооружения и военной техники и участков
местности.
Защита от иприта обеспечивается использованием противогаза и общевойскового
защитного комплекта; а также вооружение и военная техника убежища, оборудованные
фильтровентиляционными установками, перекрытые щели, траншеи и ходы сообщения.

37.

2. Назначение и боевые свойства химического оружия.
Классификация ОВ. Основные типы ОВ. Основные свойства ОВ.
Средства применения ОВ, способы защиты.
37

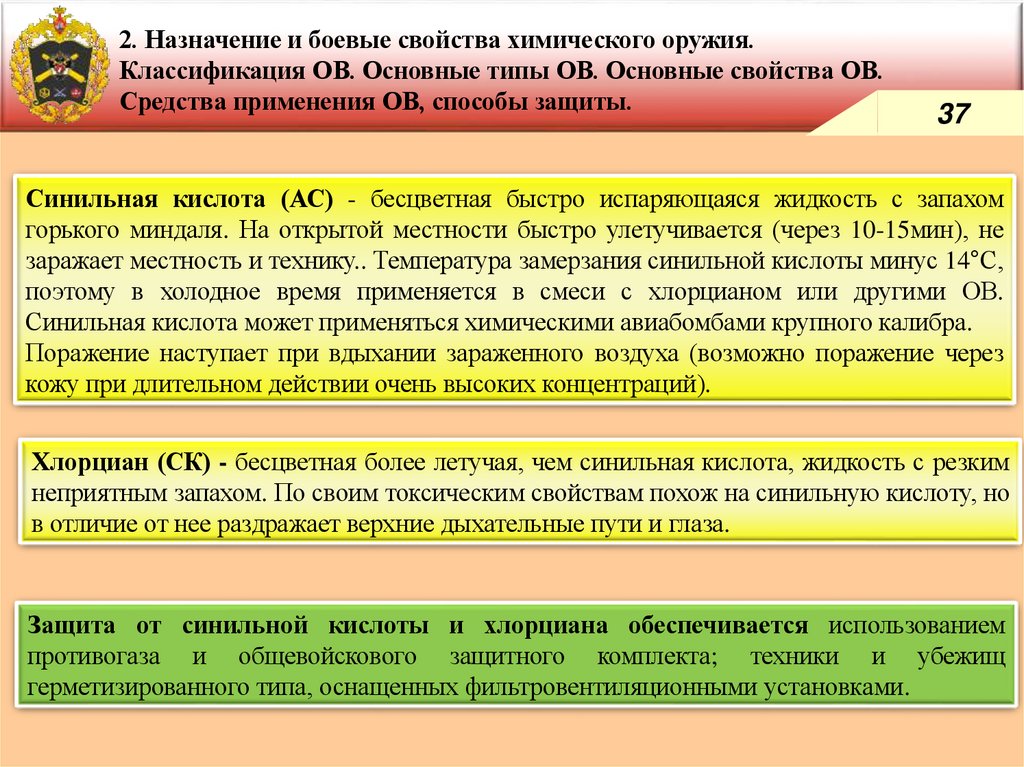

Синильная кислота (АС) - бесцветная быстро испаряющаяся жидкость с запахом
горького миндаля. На открытой местности быстро улетучивается (через 10-15мин), не
заражает местность и технику.. Температура замерзания синильной кислоты минус 14°С,
поэтому в холодное время применяется в смеси с хлорцианом или другими ОВ.
Синильная кислота может применяться химическими авиабомбами крупного калибра.
Поражение наступает при вдыхании зараженного воздуха (возможно поражение через
кожу при длительном действии очень высоких концентраций).
Хлорциан (СК) - бесцветная более летучая, чем синильная кислота, жидкость с резким
неприятным запахом. По своим токсическим свойствам похож на синильную кислоту, но
в отличие от нее раздражает верхние дыхательные пути и глаза.
Защита от синильной кислоты и хлорциана обеспечивается использованием
противогаза и общевойскового защитного комплекта; техники и убежищ
герметизированного типа, оснащенных фильтровентиляционными установками.

38.

2. Назначение и боевые свойства химического оружия.
Классификация ОВ. Основные типы ОВ. Основные свойства ОВ.
Средства применения ОВ, способы защиты.
38

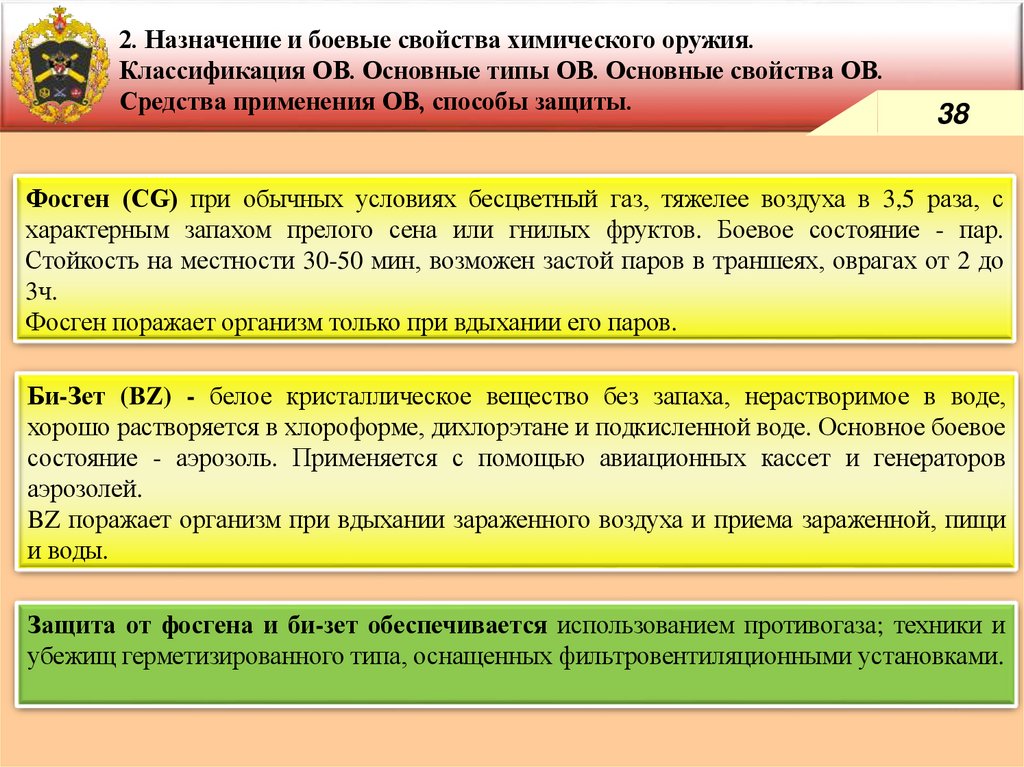

Фосген (СG) при обычных условиях бесцветный газ, тяжелее воздуха в 3,5 раза, с
характерным запахом прелого сена или гнилых фруктов. Боевое состояние - пар.
Стойкость на местности 30-50 мин, возможен застой паров в траншеях, оврагах от 2 до
3ч.
Фосген поражает организм только при вдыхании его паров.
Би-Зет (BZ) - белое кристаллическое вещество без запаха, нерастворимое в воде,
хорошо растворяется в хлороформе, дихлорэтане и подкисленной воде. Основное боевое
состояние - аэрозоль. Применяется с помощью авиационных кассет и генераторов
аэрозолей.
BZ поражает организм при вдыхании зараженного воздуха и приема зараженной, пищи
и воды.
Защита от фосгена и би-зет обеспечивается использованием противогаза; техники и
убежищ герметизированного типа, оснащенных фильтровентиляционными установками.

39.

2. Назначение и боевые свойства химического оружия.
Классификация ОВ. Основные типы ОВ. Основные свойства ОВ.
Средства применения ОВ, способы защиты.
39

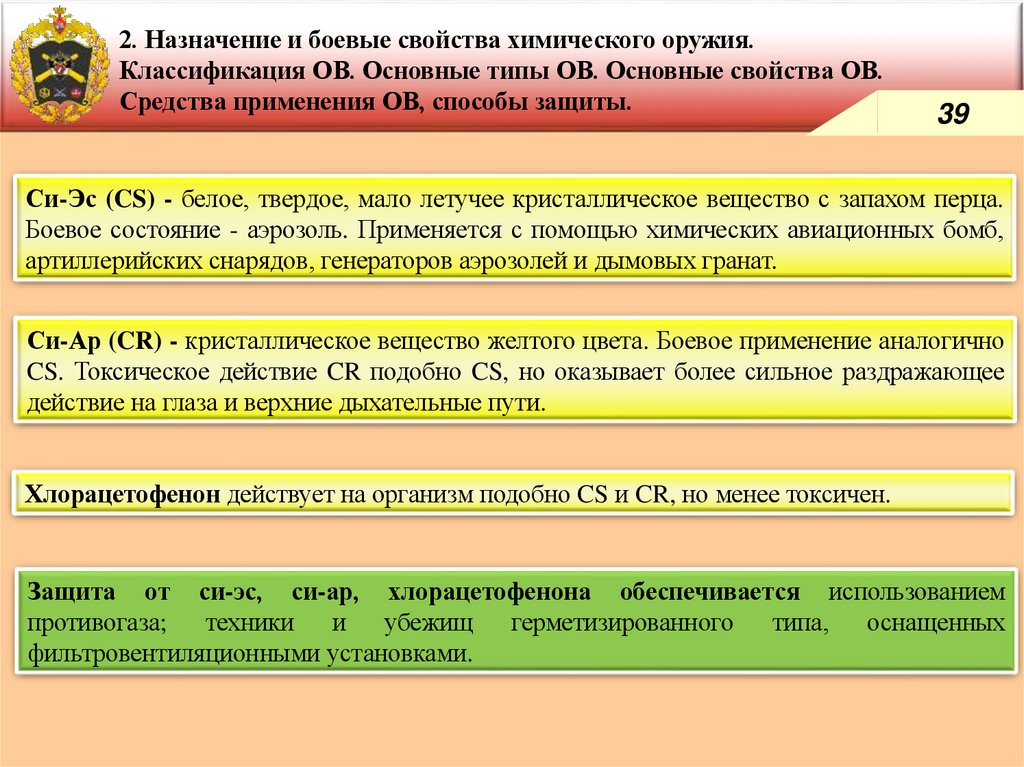

Си-Эс (CS) - белое, твердое, мало летучее кристаллическое вещество с запахом перца.
Боевое состояние - аэрозоль. Применяется с помощью химических авиационных бомб,
артиллерийских снарядов, генераторов аэрозолей и дымовых гранат.
Си-Ар (CR) - кристаллическое вещество желтого цвета. Боевое применение аналогично
CS. Токсическое действие CR подобно CS, но оказывает более сильное раздражающее
действие на глаза и верхние дыхательные пути.
Хлорацетофенон действует на организм подобно CS и CR, но менее токсичен.
Защита от си-эс, си-ар, хлорацетофенона обеспечивается использованием
противогаза; техники и убежищ герметизированного типа, оснащенных
фильтровентиляционными установками.

40.

2. Назначение и боевые свойства химического оружия.
Классификация ОВ. Основные типы ОВ. Основные свойства ОВ.
Средства применения ОВ, способы защиты.
40

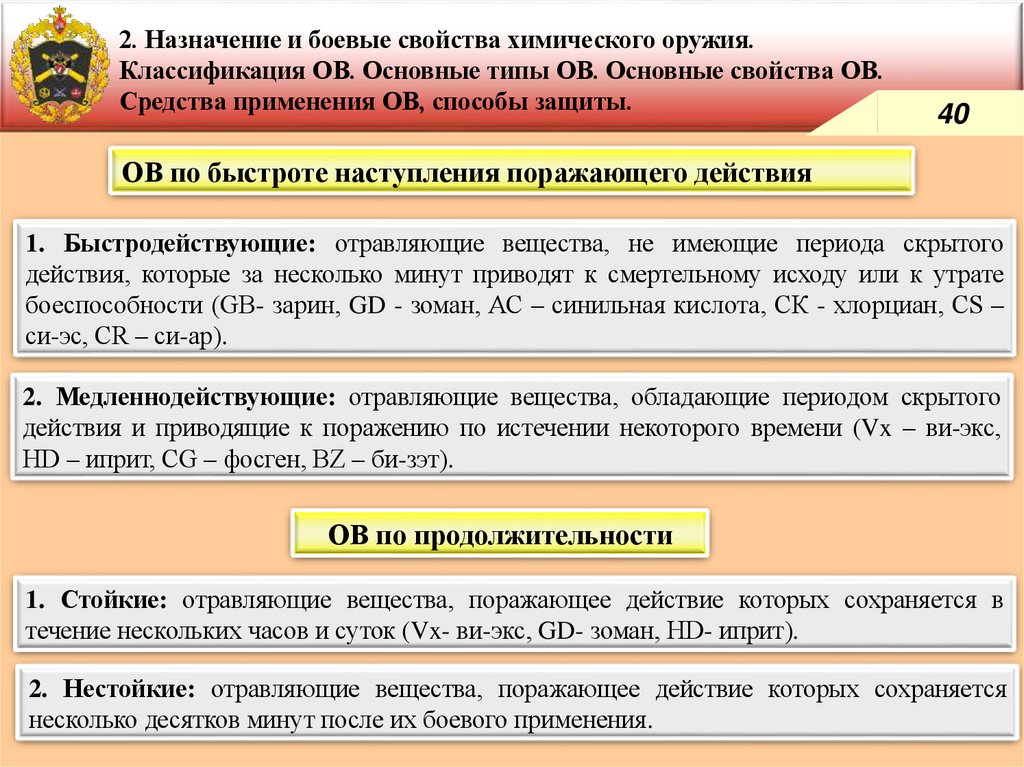

ОВ по быстроте наступления поражающего действия
1. Быстродействующие: отравляющие вещества, не имеющие периода скрытого
действия, которые за несколько минут приводят к смертельному исходу или к утрате
боеспособности (GВ- зарин, GD - зоман, АС – синильная кислота, СК - хлорциан, СS –
си-эс, СR – си-ар).
2. Медленнодействующие: отравляющие вещества, обладающие периодом скрытого
действия и приводящие к поражению по истечении некоторого времени (Vx – ви-экс,
НD – иприт, СG – фосген, ВZ – би-зэт).
ОВ по продолжительности
1. Стойкие: отравляющие вещества, поражающее действие которых сохраняется в
течение нескольких часов и суток (Vx- ви-экс, GD- зоман, НD- иприт).
2. Нестойкие: отравляющие вещества, поражающее действие которых сохраняется
несколько десятков минут после их боевого применения.

41.

2. Назначение и боевые свойства химического оружия.
Классификация ОВ. Основные типы ОВ. Основные свойства ОВ.
Средства применения ОВ, способы защиты.
41

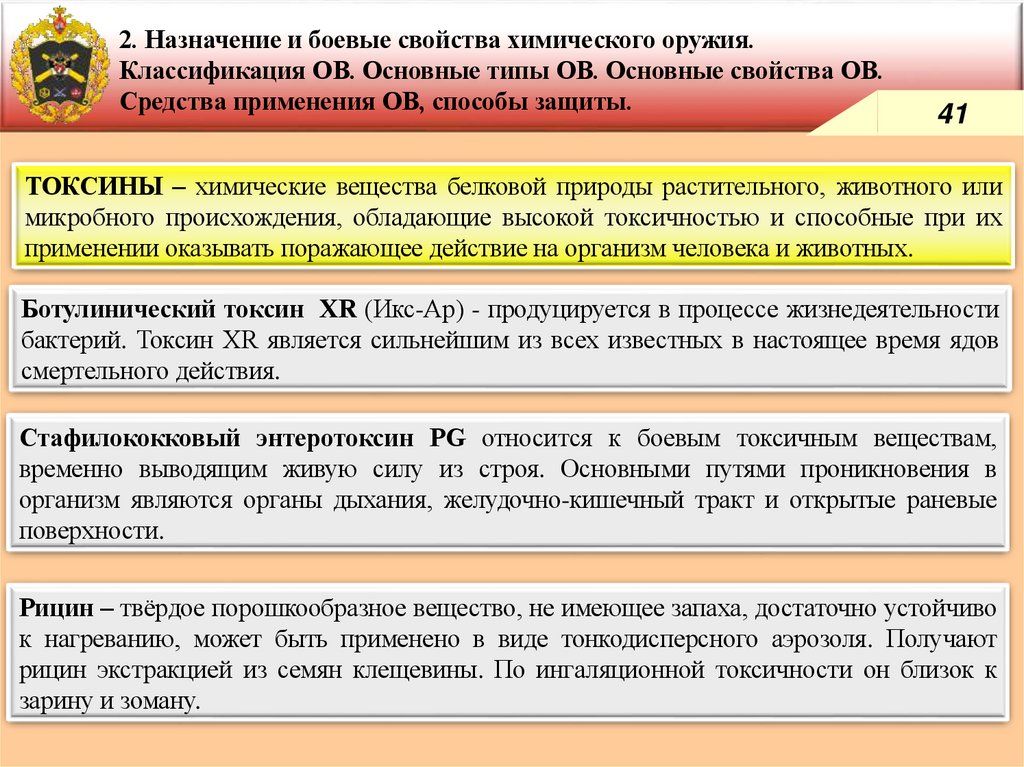

ТОКСИНЫ – химические вещества белковой природы растительного, животного или
микробного происхождения, обладающие высокой токсичностью и способные при их
применении оказывать поражающее действие на организм человека и животных.
Ботулинический токсин ХR (Икс-Ар) - продуцируется в процессе жизнедеятельности
бактерий. Токсин ХR является сильнейшим из всех известных в настоящее время ядов
смертельного действия.
Стафилококковый энтеротоксин РG относится к боевым токсичным веществам,
временно выводящим живую силу из строя. Основными путями проникновения в
организм являются органы дыхания, желудочно-кишечный тракт и открытые раневые
поверхности.
Рицин – твёрдое порошкообразное вещество, не имеющее запаха, достаточно устойчиво
к нагреванию, может быть применено в виде тонкодисперсного аэрозоля. Получают
рицин экстракцией из семян клещевины. По ингаляционной токсичности он близок к
зарину и зоману.

42.

2. Назначение и боевые свойства химического оружия.
Классификация ОВ. Основные типы ОВ. Основные свойства ОВ.
Средства применения ОВ, способы защиты.

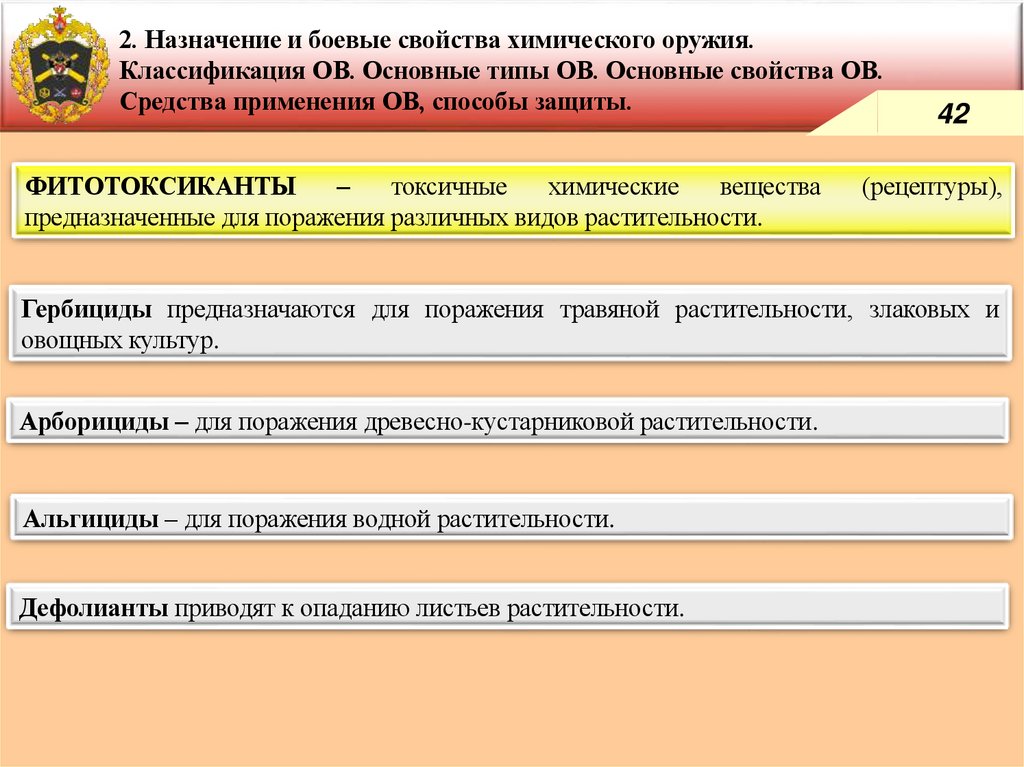

ФИТОТОКСИКАНТЫ
–
токсичные
химические
вещества
предназначенные для поражения различных видов растительности.
42
(рецептуры),
Гербициды предназначаются для поражения травяной растительности, злаковых и
овощных культур.
Арборициды – для поражения древесно-кустарниковой растительности.
Альгициды – для поражения водной растительности.
Дефолианты приводят к опаданию листьев растительности.

43.

2. Назначение и боевые свойства химического оружия.
Классификация ОВ. Основные типы ОВ. Основные свойства ОВ.
Средства применения ОВ, способы защиты.

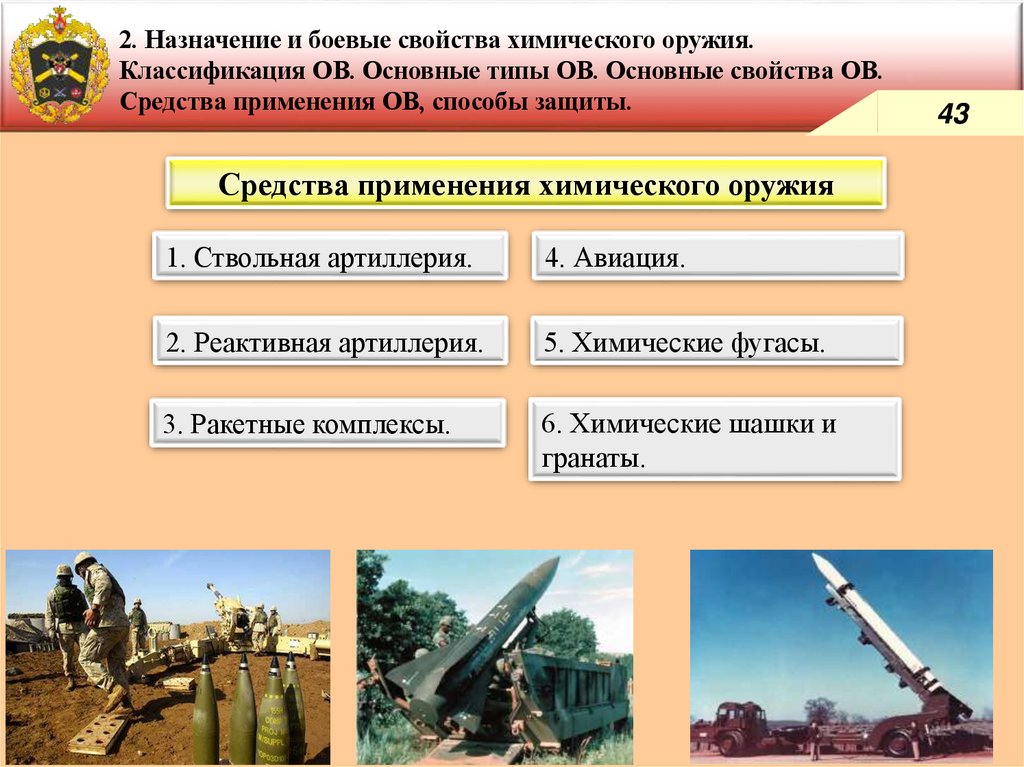

Средства применения химического оружия
1. Ствольная артиллерия.
4. Авиация.
2. Реактивная артиллерия.
5. Химические фугасы.
3. Ракетные комплексы.
6. Химические шашки и
гранаты.
43

44.

2. Назначение и боевые свойства химического оружия.
Классификация ОВ. Основные типы ОВ. Основные свойства ОВ.
Средства применения ОВ, способы защиты.
44

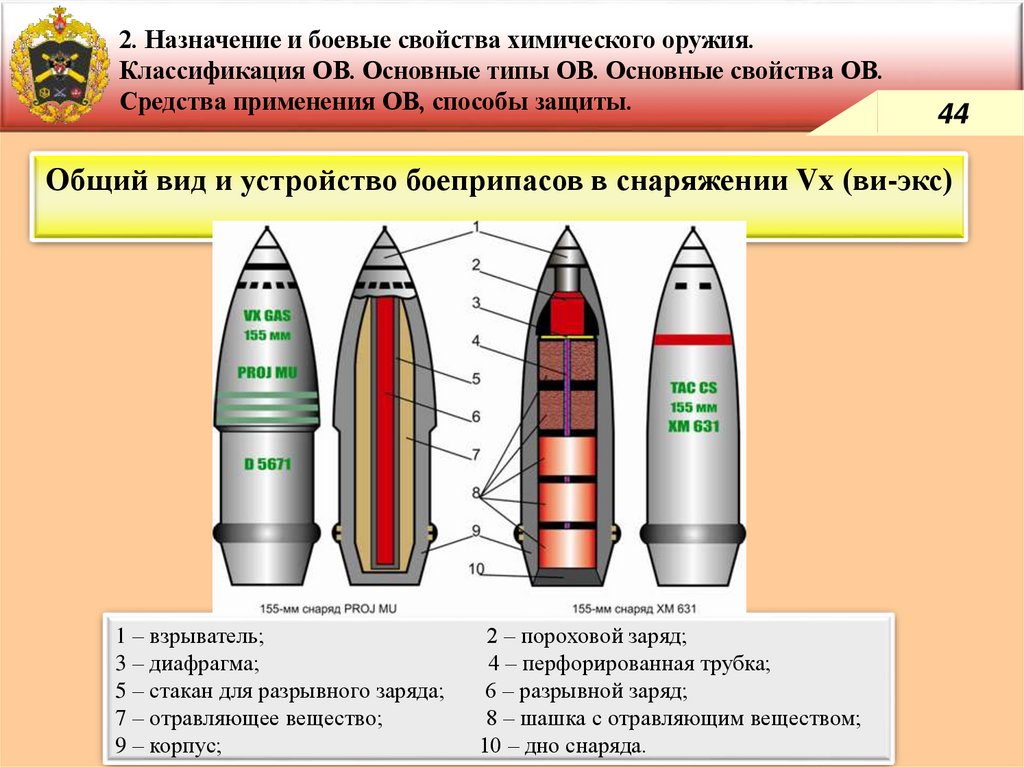

Общий вид и устройство боеприпасов в снаряжении Vx (ви-экс)
1 – взрыватель;
3 – диафрагма;
5 – стакан для разрывного заряда;
7 – отравляющее вещество;
9 – корпус;
2 – пороховой заряд;
4 – перфорированная трубка;
6 – разрывной заряд;
8 – шашка с отравляющим веществом;
10 – дно снаряда.

45.

2. Назначение и боевые свойства химического оружия.
Классификация ОВ. Основные типы ОВ. Основные свойства ОВ.
Средства применения ОВ, способы защиты.

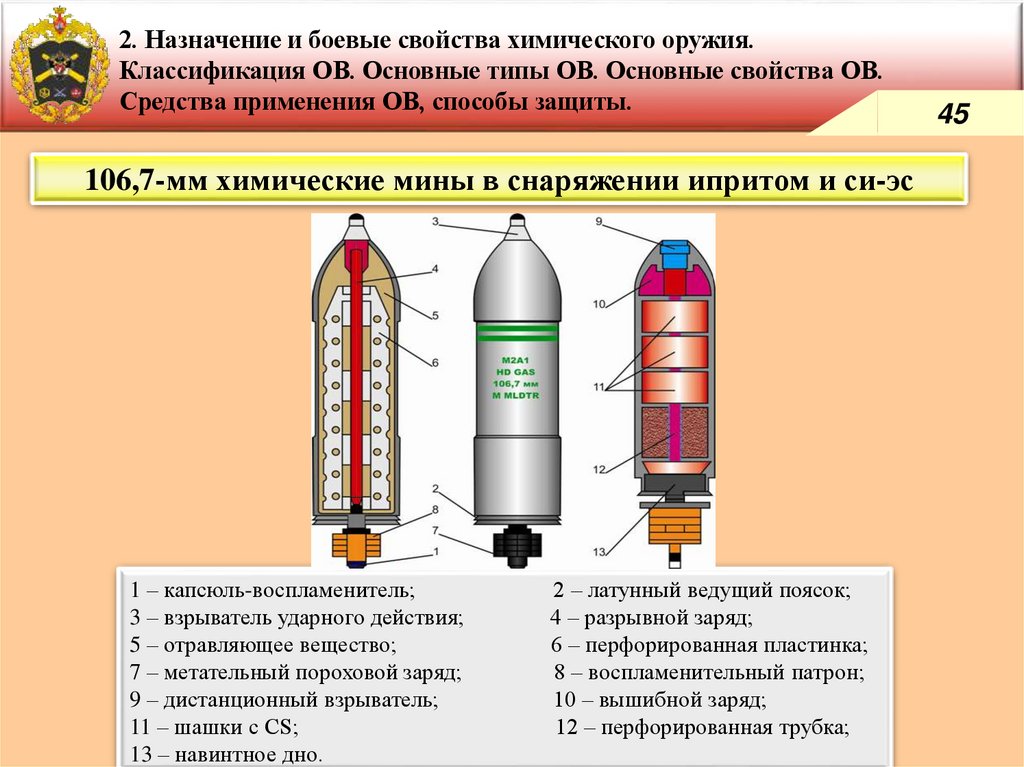

106,7-мм химические мины в снаряжении ипритом и си-эс
1 – капсюль-воспламенитель;
3 – взрыватель ударного действия;
5 – отравляющее вещество;
7 – метательный пороховой заряд;
9 – дистанционный взрыватель;
11 – шашки с CS;
13 – навинтное дно.
2 – латунный ведущий поясок;
4 – разрывной заряд;
6 – перфорированная пластинка;
8 – воспламенительный патрон;
10 – вышибной заряд;
12 – перфорированная трубка;
45

46.

2. Назначение и боевые свойства химического оружия.
Классификация ОВ. Основные типы ОВ. Основные свойства ОВ.
Средства применения ОВ, способы защиты.

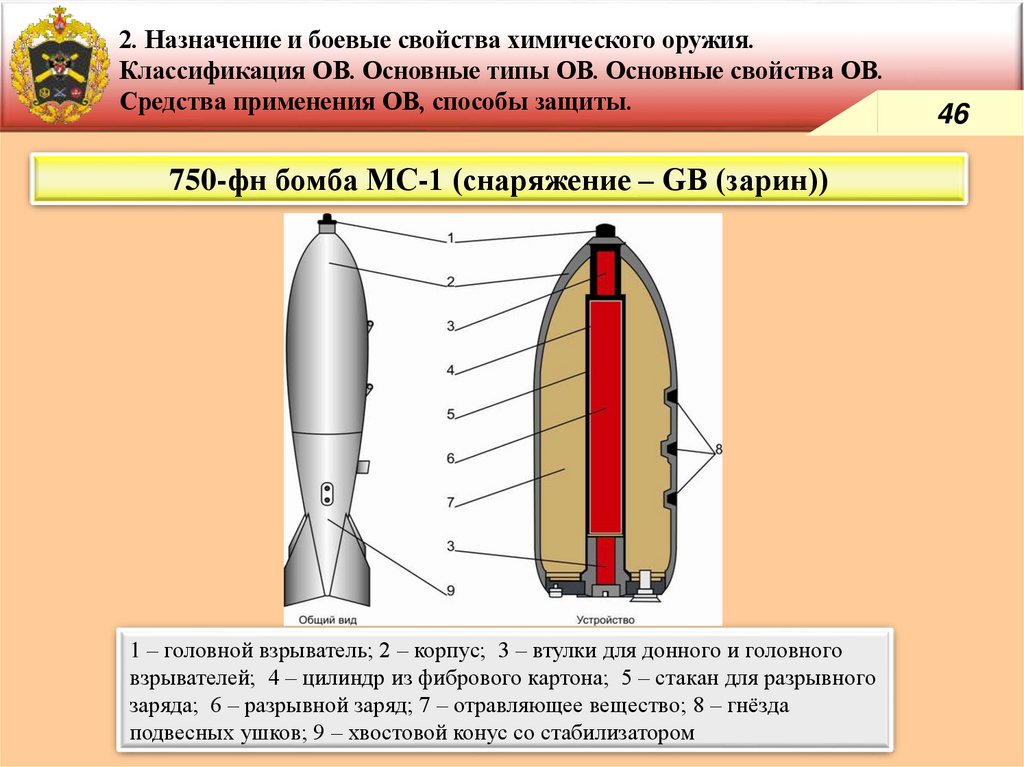

750-фн бомба МС-1 (снаряжение – GB (зарин))
1 – головной взрыватель; 2 – корпус; 3 – втулки для донного и головного
взрывателей; 4 – цилиндр из фибрового картона; 5 – стакан для разрывного
заряда; 6 – разрывной заряд; 7 – отравляющее вещество; 8 – гнёзда
подвесных ушков; 9 – хвостовой конус со стабилизатором
46

47.

2. Назначение и боевые свойства химического оружия.
Классификация ОВ. Основные типы ОВ. Основные свойства ОВ.
Средства применения ОВ, способы защиты.

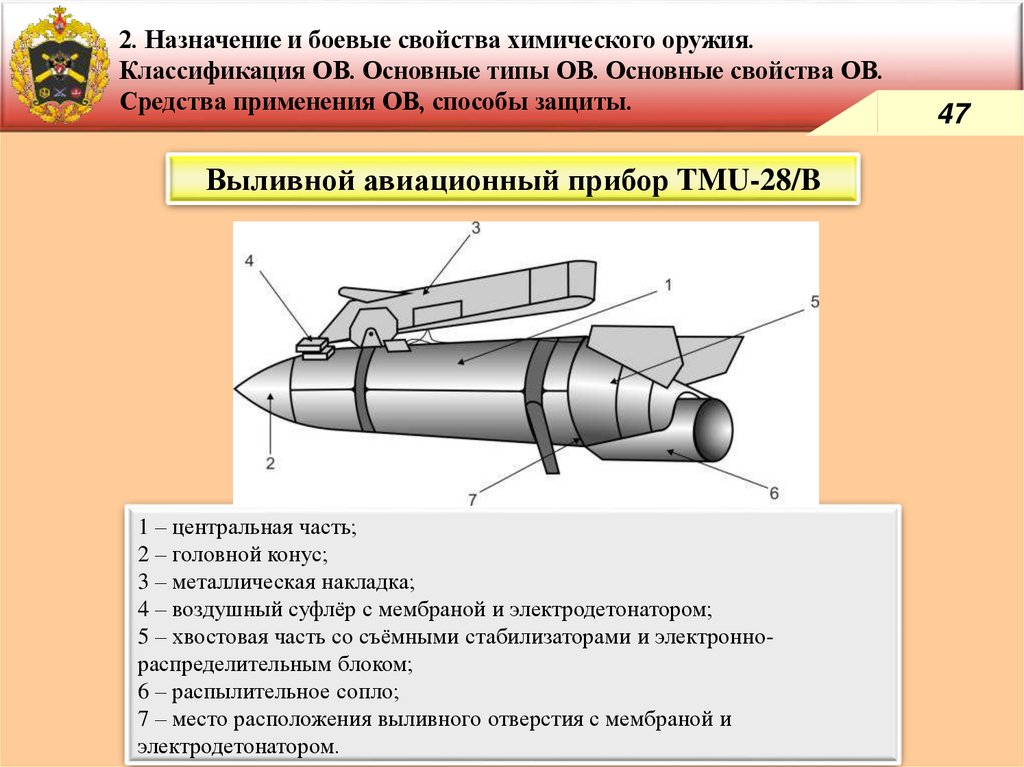

Выливной авиационный прибор TMU-28/B
1 – центральная часть;
2 – головной конус;
3 – металлическая накладка;
4 – воздушный суфлёр с мембраной и электродетонатором;
5 – хвостовая часть со съёмными стабилизаторами и электроннораспределительным блоком;
6 – распылительное сопло;
7 – место расположения выливного отверстия с мембраной и
электродетонатором.
47

48.

2. Назначение и боевые свойства химического оружия.
Классификация ОВ. Основные типы ОВ. Основные свойства ОВ.
Средства применения ОВ, способы защиты.
48

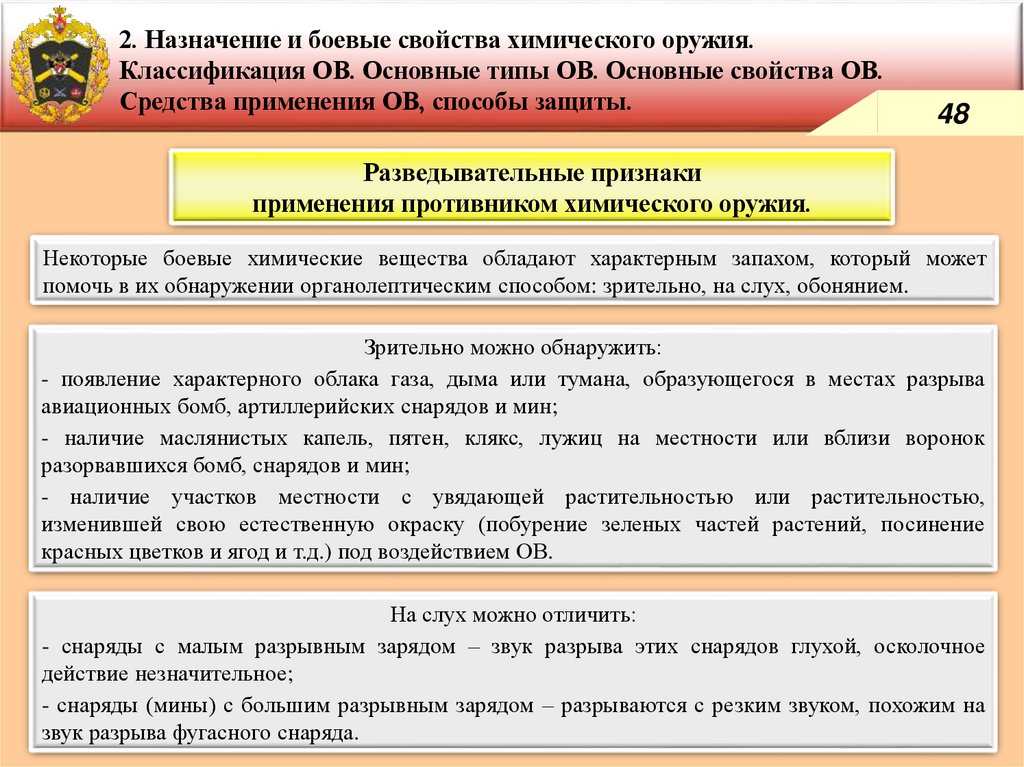

Разведывательные признаки
применения противником химического оружия.
Некоторые боевые химические вещества обладают характерным запахом, который может
помочь в их обнаружении органолептическим способом: зрительно, на слух, обонянием.
Зрительно можно обнаружить:
- появление характерного облака газа, дыма или тумана, образующегося в местах разрыва
авиационных бомб, артиллерийских снарядов и мин;
- наличие маслянистых капель, пятен, клякс, лужиц на местности или вблизи воронок
разорвавшихся бомб, снарядов и мин;
- наличие участков местности с увядающей растительностью или растительностью,
изменившей свою естественную окраску (побурение зеленых частей растений, посинение
красных цветков и ягод и т.д.) под воздействием ОВ.
На слух можно отличить:
- снаряды с малым разрывным зарядом – звук разрыва этих снарядов глухой, осколочное
действие незначительное;
- снаряды (мины) с большим разрывным зарядом – разрываются с резким звуком, похожим на
звук разрыва фугасного снаряда.

49.

3. Биологическое оружие. Основные свойства биологических
средств. Вероятные агенты биологического оружия. Средства
применения биологического оружия, способы защиты.
49

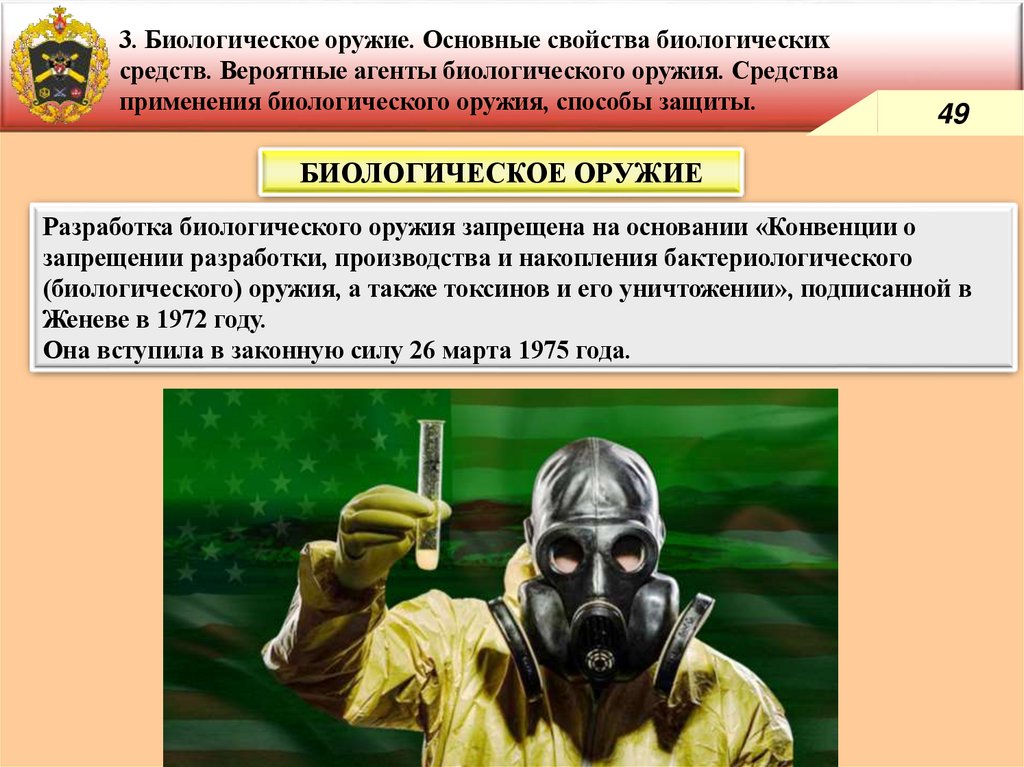

БИОЛОГИЧЕСКОЕ ОРУЖИЕ
Разработка биологического оружия запрещена на основании «Конвенции о
запрещении разработки, производства и накопления бактериологического
(биологического) оружия, а также токсинов и его уничтожении», подписанной в
Женеве в 1972 году.
Она вступила в законную силу 26 марта 1975 года.

50.

3. Биологическое оружие. Основные свойства биологических
средств. Вероятные агенты биологического оружия. Средства
применения биологического оружия, способы защиты.
50

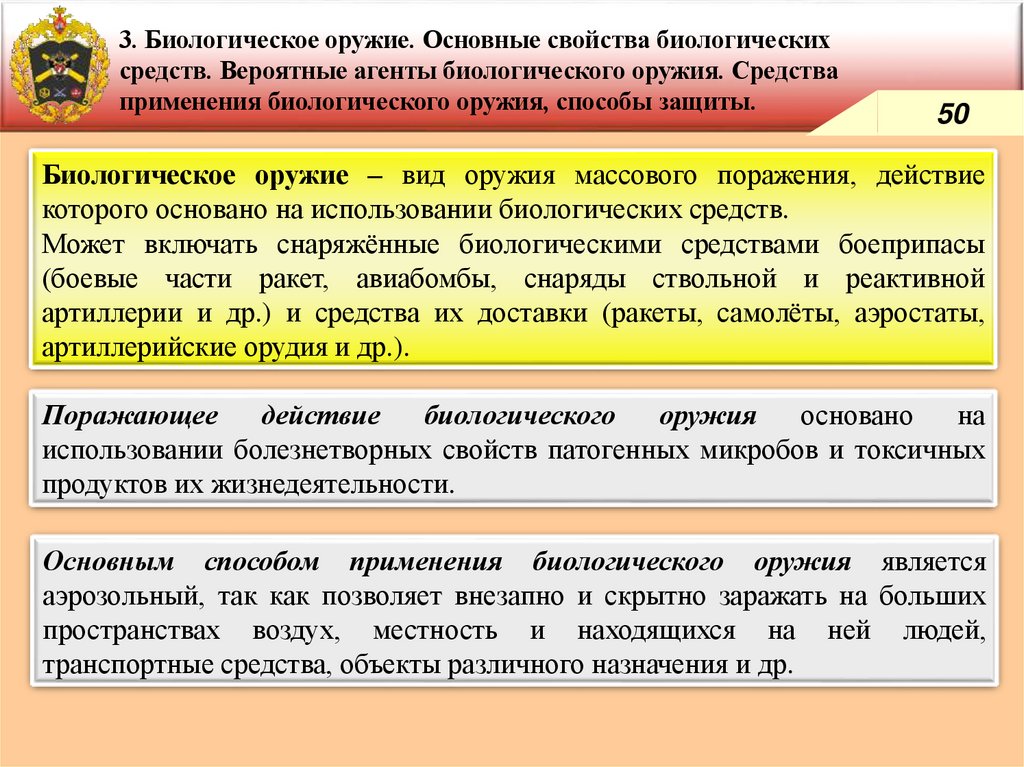

Биологическое оружие – вид оружия массового поражения, действие
которого основано на использовании биологических средств.
Может включать снаряжённые биологическими средствами боеприпасы
(боевые части ракет, авиабомбы, снаряды ствольной и реактивной
артиллерии и др.) и средства их доставки (ракеты, самолёты, аэростаты,
артиллерийские орудия и др.).
Поражающее
действие
биологического
оружия
основано
на
использовании болезнетворных свойств патогенных микробов и токсичных
продуктов их жизнедеятельности.
Основным способом применения биологического оружия является
аэрозольный, так как позволяет внезапно и скрытно заражать на больших
пространствах воздух, местность и находящихся на ней людей,
транспортные средства, объекты различного назначения и др.

51.

3. Биологическое оружие. Основные свойства биологических
средств. Вероятные агенты биологического оружия. Средства
применения биологического оружия, способы защиты.
51

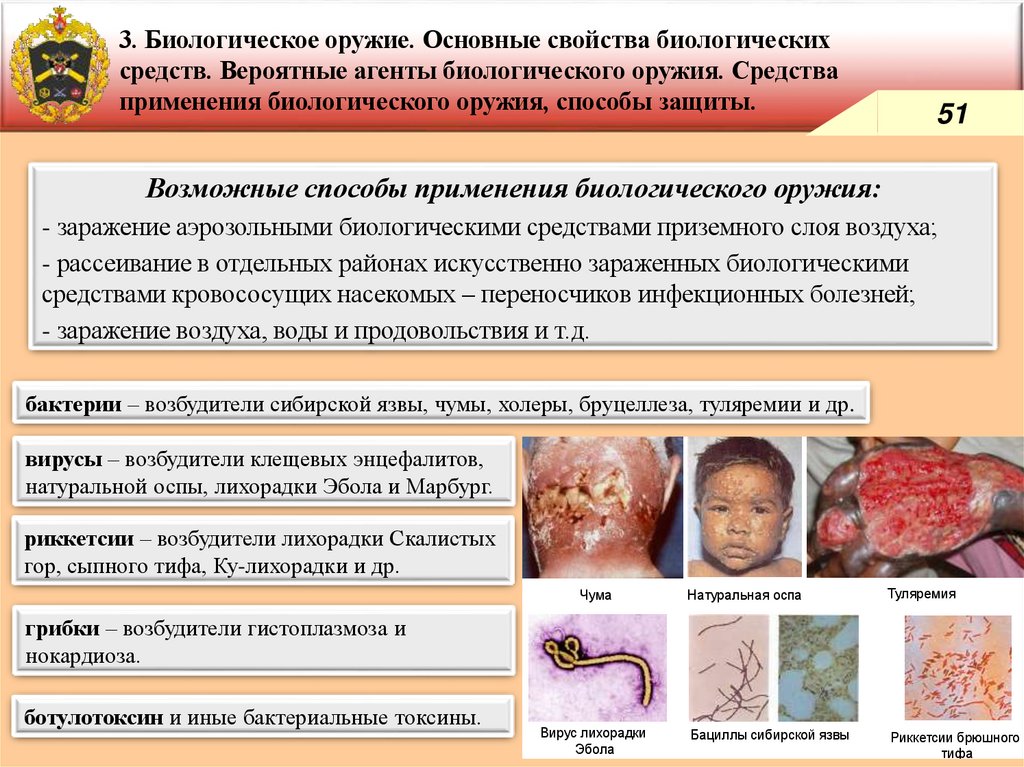

Возможные способы применения биологического оружия:
- заражение аэрозольными биологическими средствами приземного слоя воздуха;
- рассеивание в отдельных районах искусственно зараженных биологическими
средствами кровососущих насекомых – переносчиков инфекционных болезней;
- заражение воздуха, воды и продовольствия и т.д.
бактерии – возбудители сибирской язвы, чумы, холеры, бруцеллеза,
туляремии иОРУЖИЕ
др.
БИОЛОГИЧЕСКОЕ
вирусы – возбудители клещевых энцефалитов,
натуральной оспы, лихорадки Эбола и Марбург.
риккетсии – возбудители лихорадки Скалистых
гор, сыпного тифа, Ку-лихорадки и др.
Чума
Натуральная оспа
Туляремия
Бациллы сибирской язвы
Риккетсии брюшного
тифа
грибки – возбудители гистоплазмоза и
нокардиоза.
ботулотоксин и иные бактериальные токсины.
Вирус лихорадки
Эбола

52.

3. Биологическое оружие. Основные свойства биологических
средств. Вероятные агенты биологического оружия. Средства
применения биологического оружия, способы защиты.
52

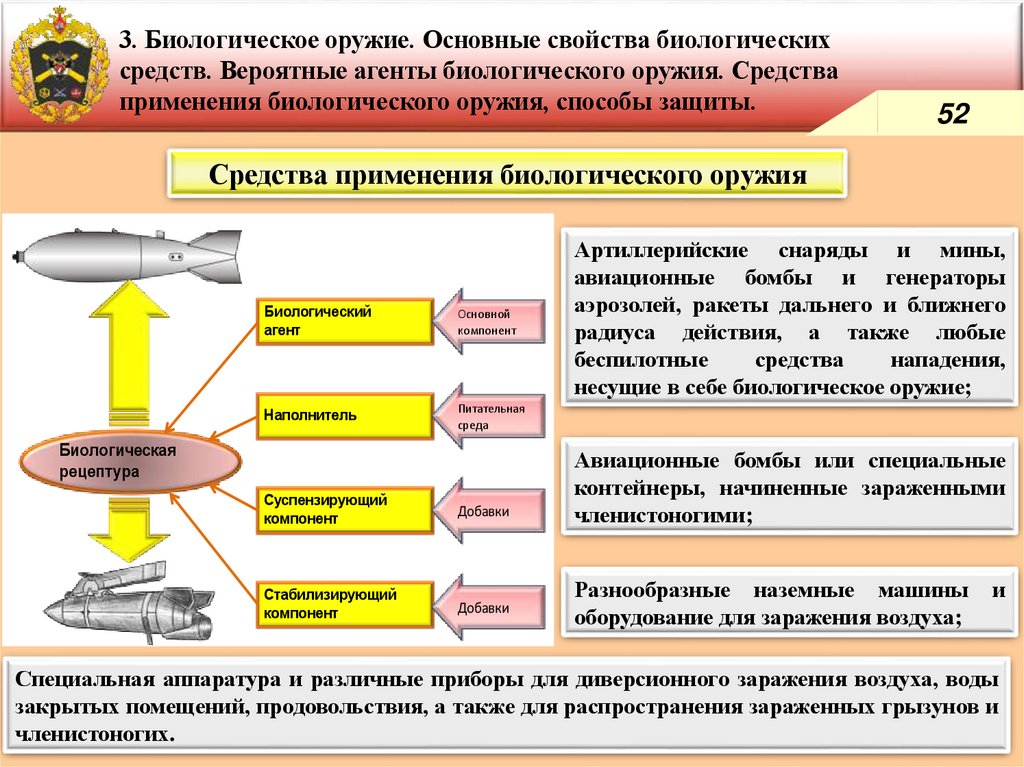

Средства применения биологического оружия
Технические средства применения
Биологический
агент
Основной
компонент
Наполнитель
Питательная
среда
Биологическая
рецептура
Суспензирующий
компонент
Добавки
Стабилизирующий
компонент
Добавки
Артиллерийские снаряды и мины,
авиационные бомбы и генераторы
аэрозолей, ракеты дальнего и ближнего
радиуса действия, а также любые
беспилотные
средства
нападения,
несущие в себе биологическое оружие;
Авиационные бомбы или специальные
контейнеры, начиненные зараженными
членистоногими;
Разнообразные наземные машины
оборудование для заражения воздуха;
и
Технические средства применения
Специальная аппаратура и различные приборы для диверсионного заражения воздуха, воды
закрытых помещений, продовольствия, а также для распространения зараженных грызунов и
членистоногих.

53.

3. Биологическое оружие. Основные свойства биологических
средств. Вероятные агенты биологического оружия. Средства
применения биологического оружия, способы защиты.
53

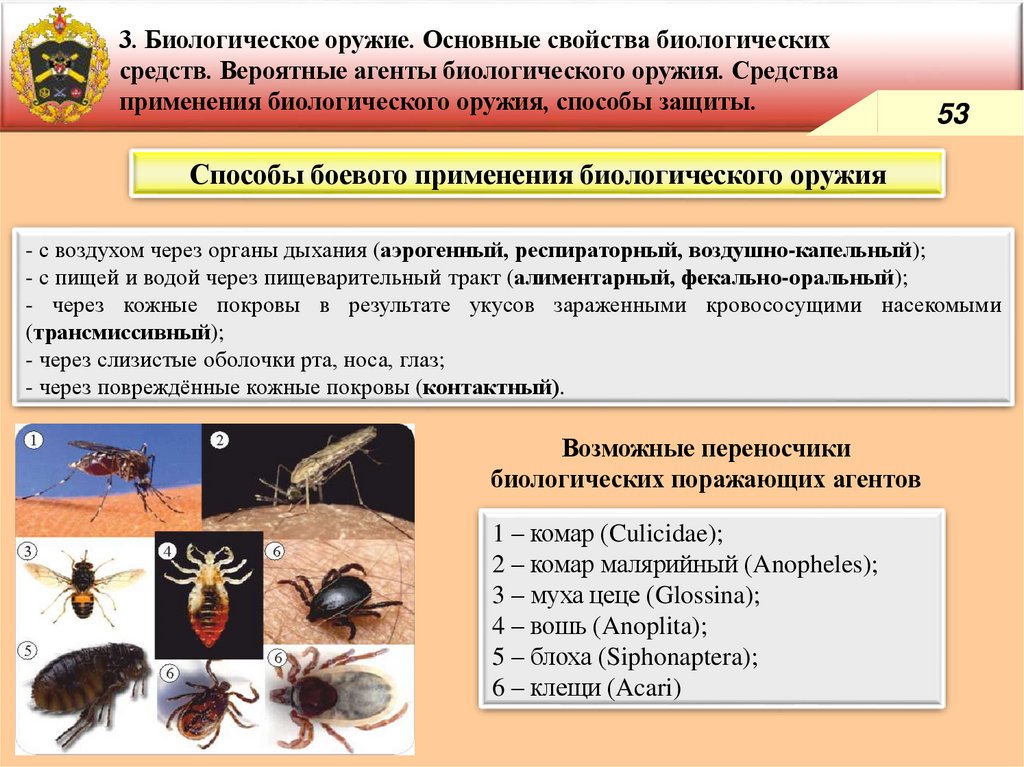

Способы боевого применения биологического оружия
- с воздухом через органы дыхания (аэрогенный, респираторный, воздушно-капельный);
- с пищей и водой через пищеварительный тракт (алиментарный, фекально-оральный);
- через кожные покровы в результате укусов зараженными кровососущими насекомыми
(трансмиссивный);
- через слизистые оболочки рта, носа, глаз;
- через повреждённые кожные покровы (контактный).
Возможные переносчики
биологических поражающих агентов
1 – комар (Culicidae);
2 – комар малярийный (Anopheles);
3 – муха цеце (Glossina);
4 – вошь (Anoplita);
5 – блоха (Siphonaptera);
6 – клещи (Acari)

54.

3. Биологическое оружие. Основные свойства биологических
средств. Вероятные агенты биологического оружия. Средства
применения биологического оружия, способы защиты.
54

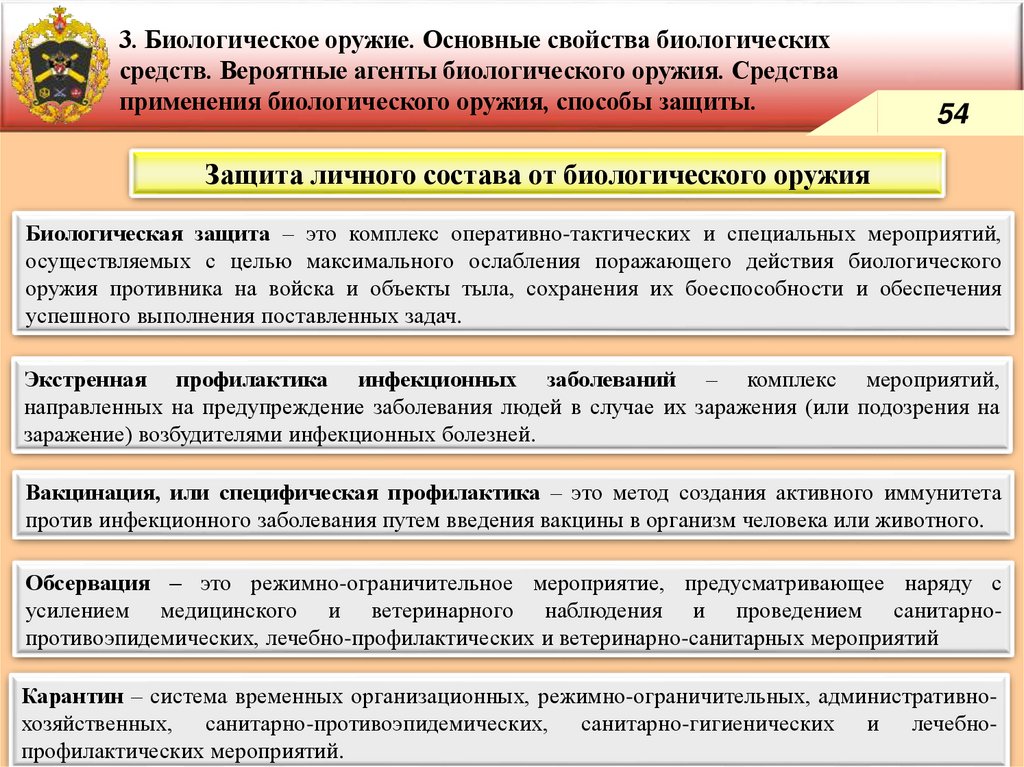

Защита личного состава от биологического оружия
Биологическая защита – это комплекс оперативно-тактических и специальных мероприятий,
осуществляемых с целью максимального ослабления поражающего действия биологического
оружия противника на войска и объекты тыла, сохранения их боеспособности и обеспечения
успешного выполнения поставленных задач.
Экстренная профилактика инфекционных заболеваний – комплекс мероприятий,
направленных на предупреждение заболевания людей в случае их заражения (или подозрения на
заражение) возбудителями инфекционных болезней.
Вакцинация, или специфическая профилактика – это метод создания активного иммунитета
против инфекционного заболевания путем введения вакцины в организм человека или животного.
Обсервация – это режимно-ограничительное мероприятие, предусматривающее наряду с
усилением медицинского и ветеринарного наблюдения и проведением санитарнопротивоэпидемических, лечебно-профилактических и ветеринарно-санитарных мероприятий
Карантин – система временных организационных, режимно-ограничительных, административнохозяйственных, санитарно-противоэпидемических, санитарно-гигиенических и лечебнопрофилактических мероприятий.

55.

4. Зажигательное оружие и защита от него.
55

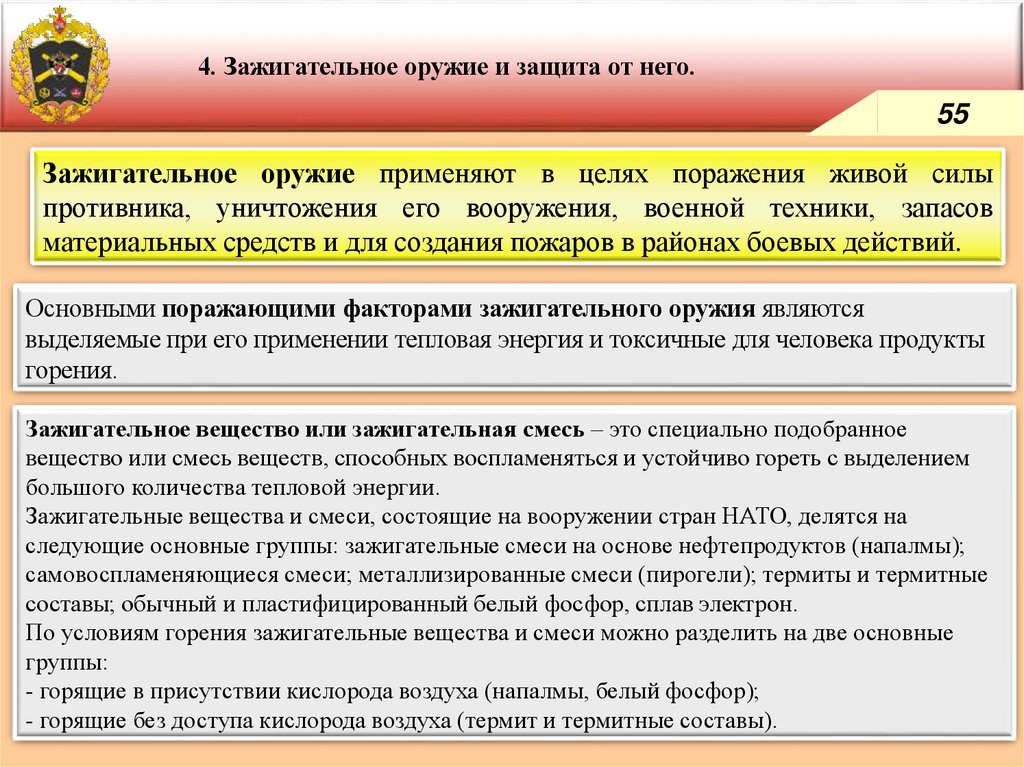

Зажигательное оружие применяют в целях поражения живой силы
противника, уничтожения его вооружения, военной техники, запасов
материальных средств и для создания пожаров в районах боевых действий.
Основными поражающими факторами зажигательного оружия являются
выделяемые при его применении тепловая энергия и токсичные для человека продукты
горения.
Зажигательное вещество или зажигательная смесь – это специально подобранное
вещество или смесь веществ, способных воспламеняться и устойчиво гореть с выделением
большого количества тепловой энергии.
Зажигательные вещества и смеси, состоящие на вооружении стран НАТО, делятся на
следующие основные группы: зажигательные смеси на основе нефтепродуктов (напалмы);
самовоспламеняющиеся смеси; металлизированные смеси (пирогели); термиты и термитные
составы; обычный и пластифицированный белый фосфор, сплав электрон.
По условиям горения зажигательные вещества и смеси можно разделить на две основные
группы:
- горящие в присутствии кислорода воздуха (напалмы, белый фосфор);
- горящие без доступа кислорода воздуха (термит и термитные составы).

56.

4. Зажигательное оружие и защита от него.
56

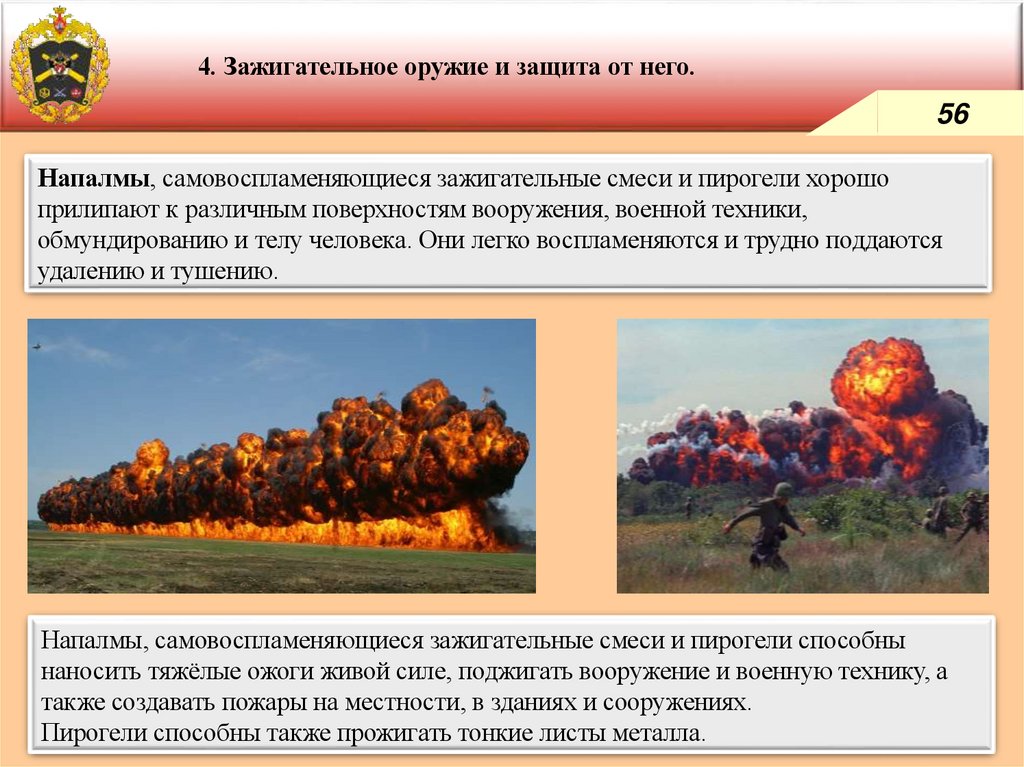

Напалмы, самовоспламеняющиеся зажигательные смеси и пирогели хорошо
прилипают к различным поверхностям вооружения, военной техники,
обмундированию и телу человека. Они легко воспламеняются и трудно поддаются
удалению и тушению.
Напалмы, самовоспламеняющиеся зажигательные смеси и пирогели способны
наносить тяжёлые ожоги живой силе, поджигать вооружение и военную технику, а
также создавать пожары на местности, в зданиях и сооружениях.
Пирогели способны также прожигать тонкие листы металла.

57.

4. Зажигательное оружие и защита от него.
57

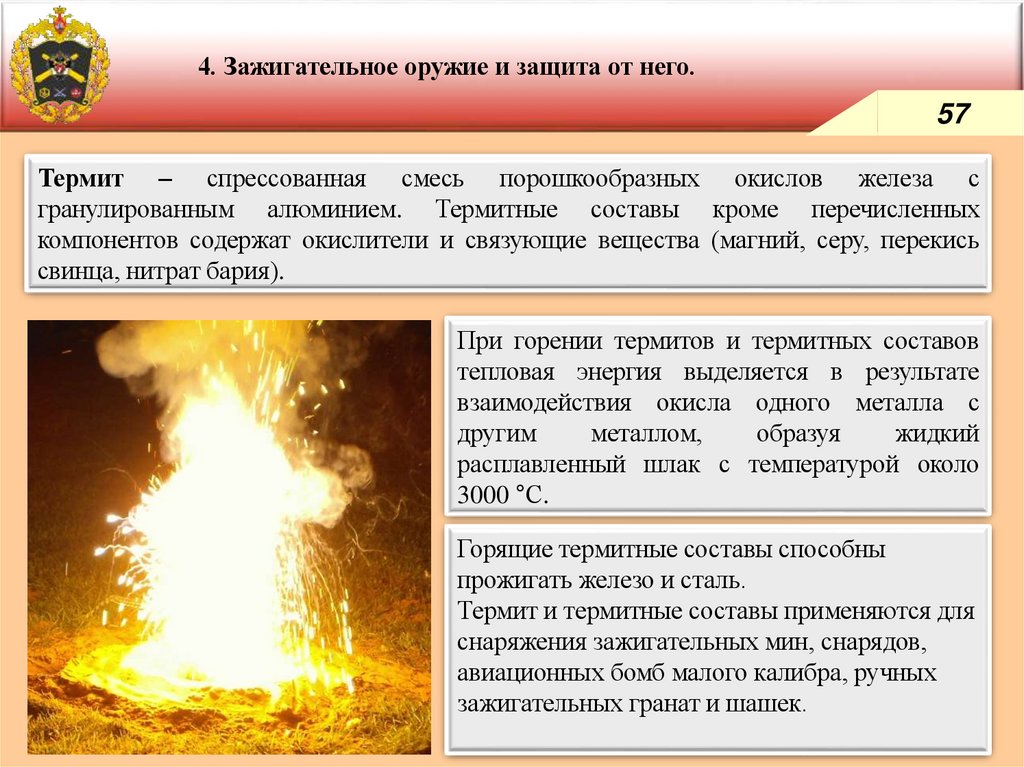

Термит – спрессованная смесь порошкообразных окислов железа с
гранулированным алюминием. Термитные составы кроме перечисленных
компонентов содержат окислители и связующие вещества (магний, серу, перекись
свинца, нитрат бария).
При горении термитов и термитных составов
тепловая энергия выделяется в результате
взаимодействия окисла одного металла с
другим
металлом,
образуя
жидкий
расплавленный шлак с температурой около
3000 °С.
Горящие термитные составы способны
прожигать железо и сталь.
Термит и термитные составы применяются для
снаряжения зажигательных мин, снарядов,
авиационных бомб малого калибра, ручных
зажигательных гранат и шашек.

58.

4. Зажигательное оружие и защита от него.
58

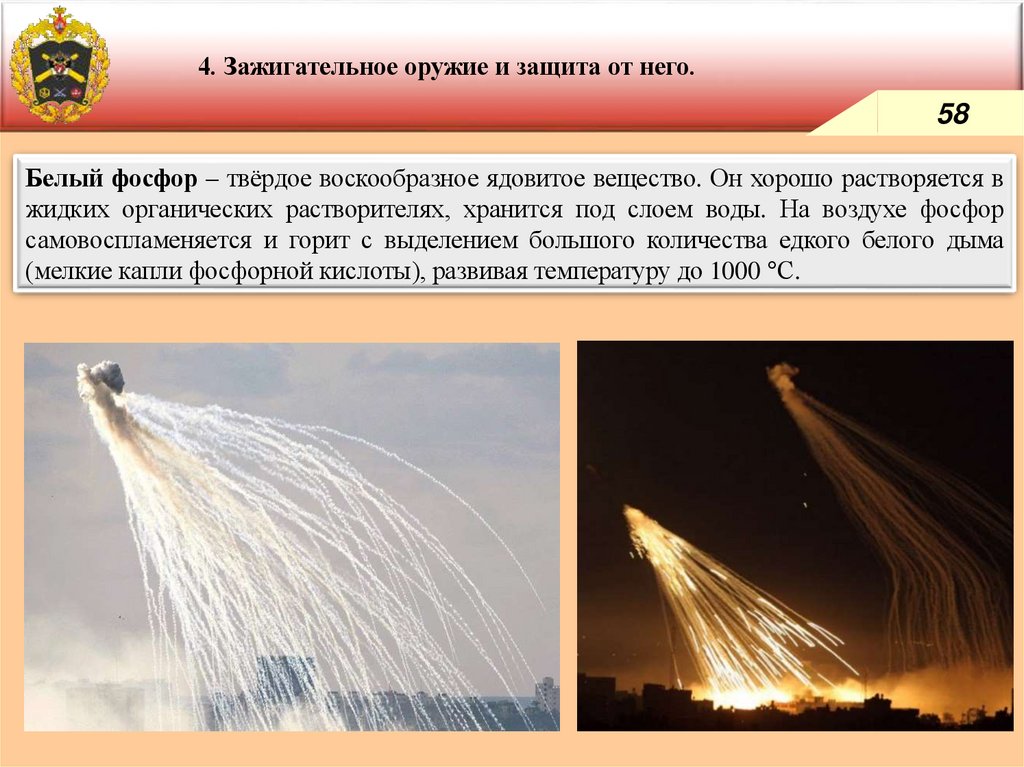

Белый фосфор – твёрдое воскообразное ядовитое вещество. Он хорошо растворяется в
жидких органических растворителях, хранится под слоем воды. На воздухе фосфор
самовоспламеняется и горит с выделением большого количества едкого белого дыма
(мелкие капли фосфорной кислоты), развивая температуру до 1000 °С.

59.

4. Зажигательное оружие и защита от него.
59

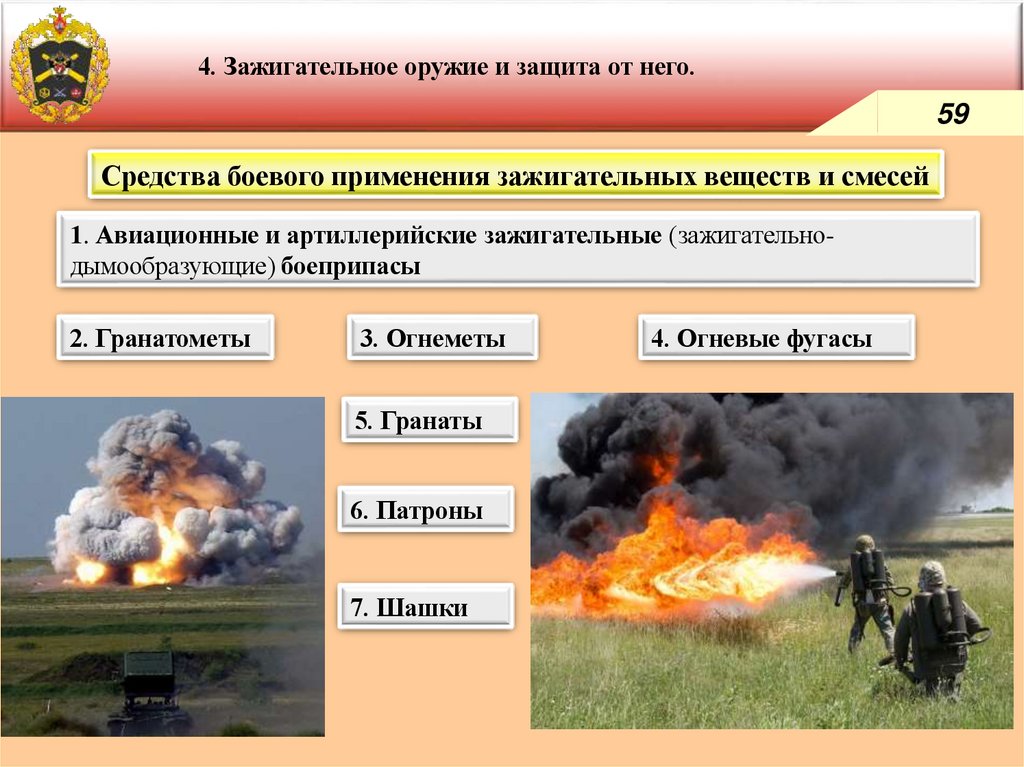

Средства боевого применения зажигательных веществ и смесей
1. Авиационные и артиллерийские зажигательные (зажигательнодымообразующие) боеприпасы
2. Гранатометы
3. Огнеметы
5. Гранаты
6. Патроны
7. Шашки
4. Огневые фугасы

60.

4. Зажигательное оружие и защита от него.
60

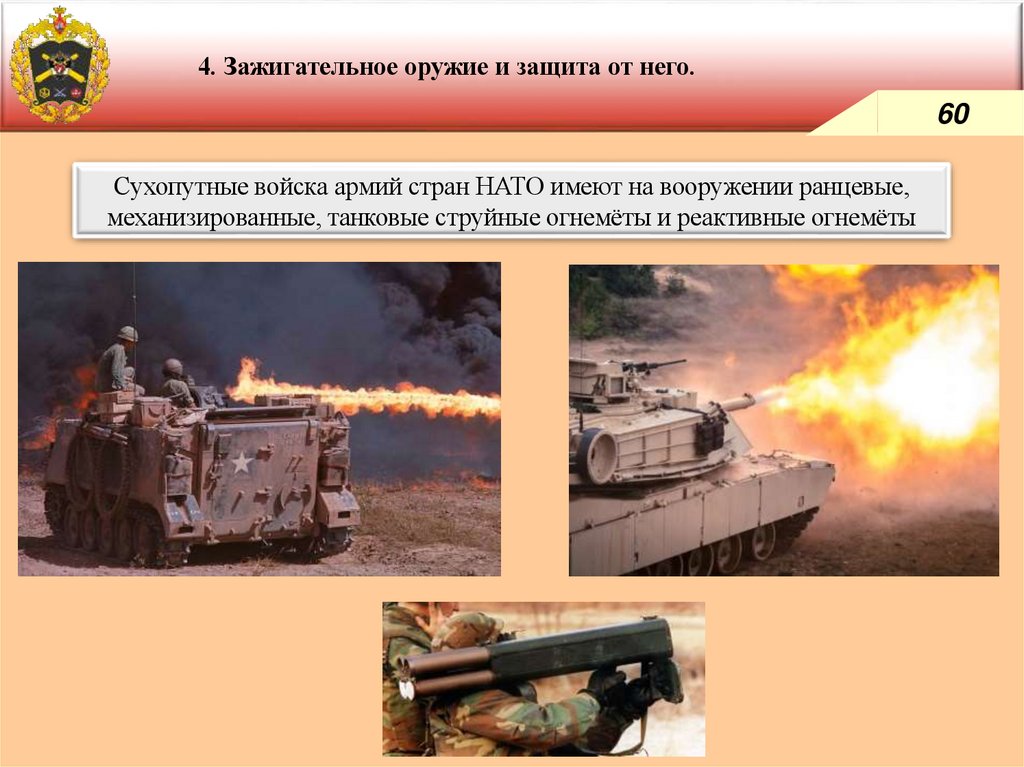

Сухопутные войска армий стран НАТО имеют на вооружении ранцевые,
механизированные, танковые струйные огнемёты и реактивные огнемёты

61.

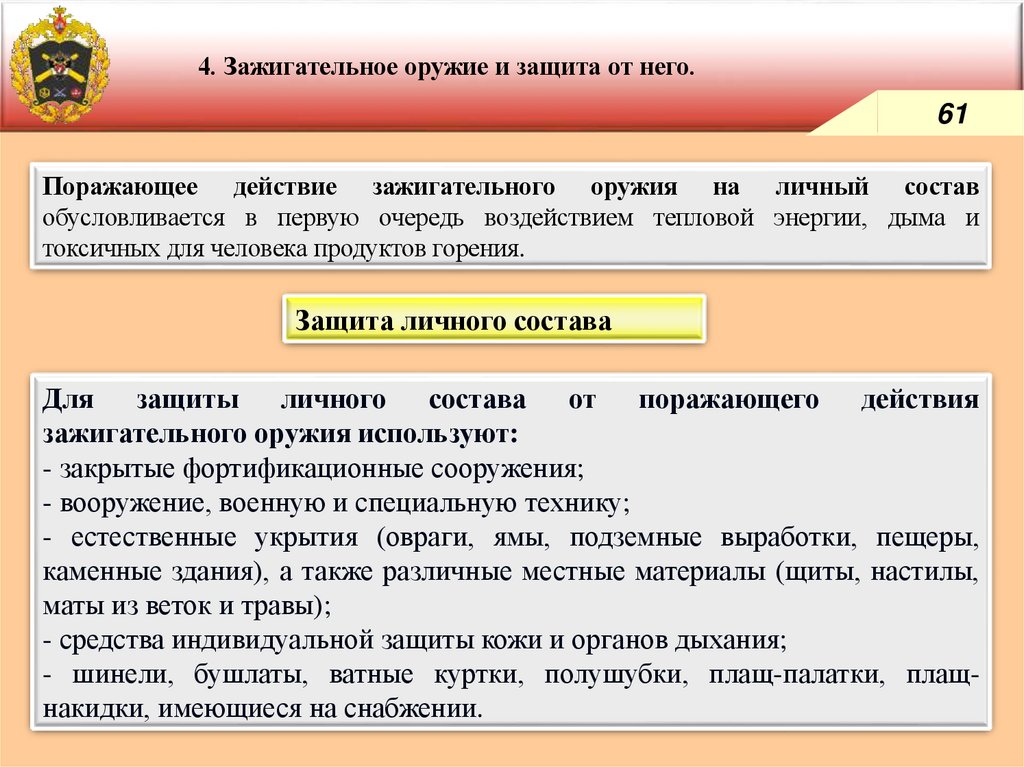

4. Зажигательное оружие и защита от него.
61
Поражающее действие зажигательного оружия на личный состав
обусловливается в первую очередь воздействием тепловой энергии, дыма и
токсичных для человека продуктов горения.
Защита личного состава
Для защиты личного состава от поражающего действия
зажигательного оружия используют:
- закрытые фортификационные сооружения;
- вооружение, военную и специальную технику;
- естественные укрытия (овраги, ямы, подземные выработки, пещеры,
каменные здания), а также различные местные материалы (щиты, настилы,
маты из веток и травы);
- средства индивидуальной защиты кожи и органов дыхания;
- шинели, бушлаты, ватные куртки, полушубки, плащ-палатки, плащнакидки, имеющиеся на снабжении.

62.

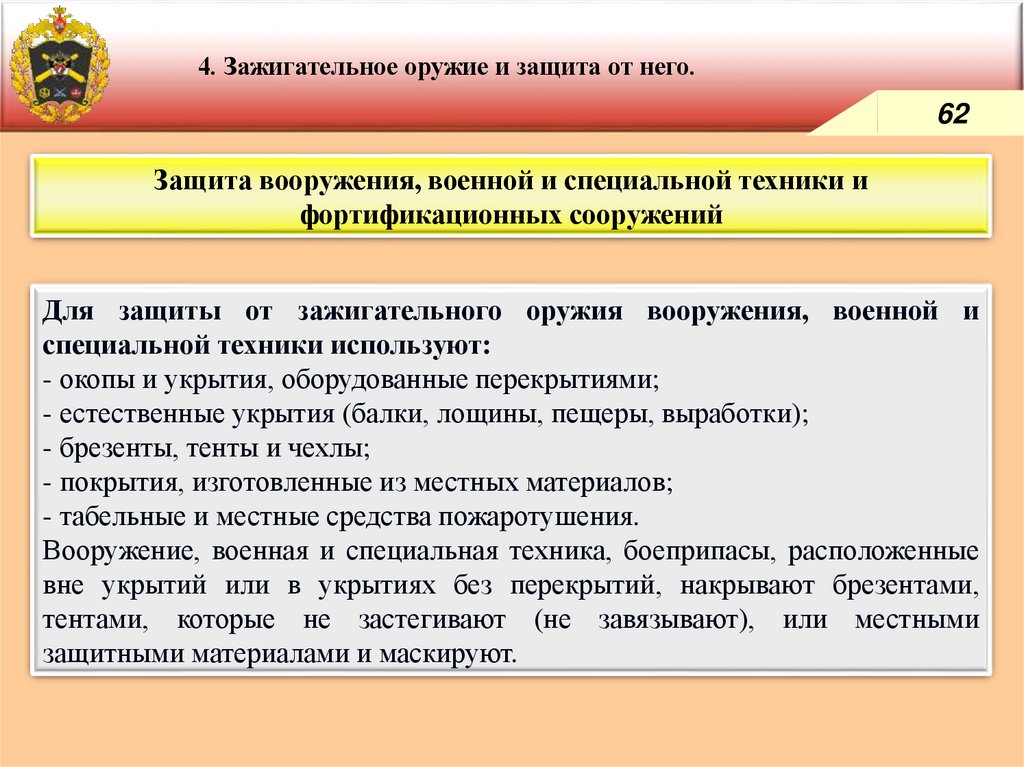

4. Зажигательное оружие и защита от него.
62
Защита вооружения, военной и специальной техники и
фортификационных сооружений
Для защиты от зажигательного оружия вооружения, военной и
специальной техники используют:
- окопы и укрытия, оборудованные перекрытиями;
- естественные укрытия (балки, лощины, пещеры, выработки);
- брезенты, тенты и чехлы;
- покрытия, изготовленные из местных материалов;
- табельные и местные средства пожаротушения.
Вооружение, военная и специальная техника, боеприпасы, расположенные
вне укрытий или в укрытиях без перекрытий, накрывают брезентами,
тентами, которые не застегивают (не завязывают), или местными
защитными материалами и маскируют.

63.

ПРАВИТЕЛЬСТВО РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
ВЫСШЕГО ОБРАЗОВАНИЯ
«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»
(СПбГУ)
ВОЕННЫЙ УЧЕБНЫЙ ЦЕНТР
САНКТ-ПЕТЕРБУРГ
