Эргономика ванной комнаты

1.

Эргономика ванной комнаты
Щептинова Полина ДПИ - 241

2.

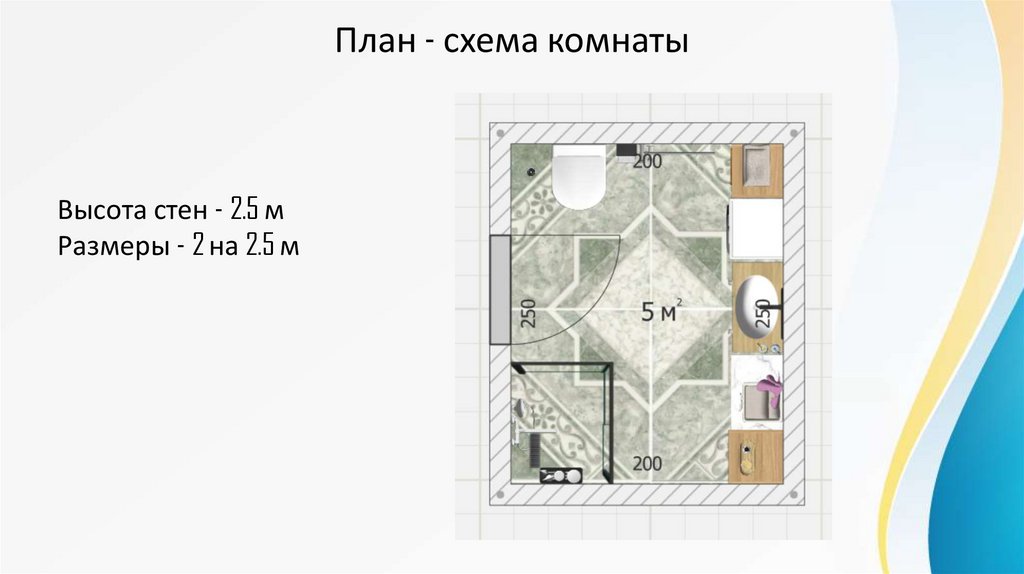

План - схема комнаты
Высота стен - 2.5 м
Размеры - 2 на 2.5 м

3.

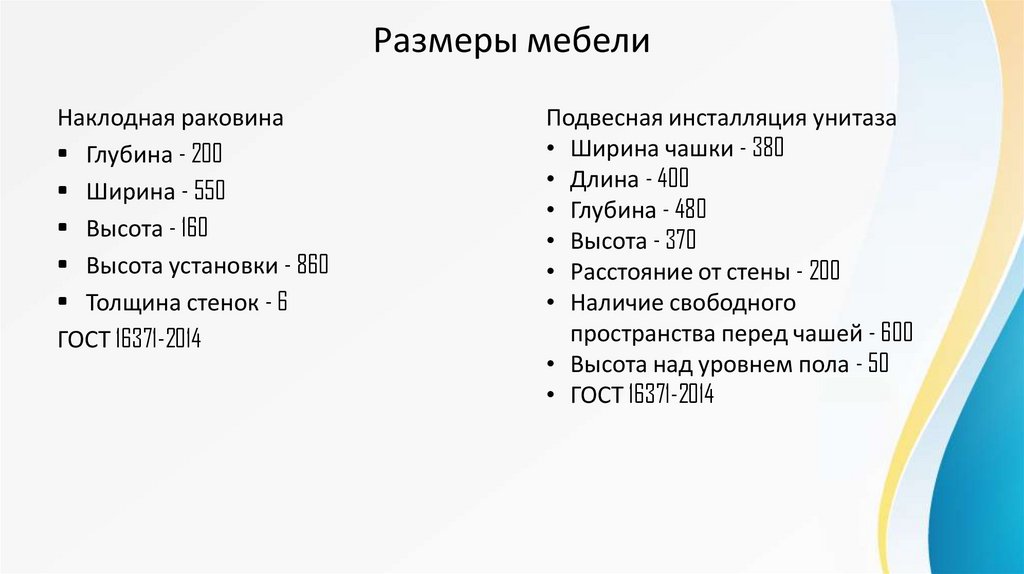

Размеры мебели
Наклодная раковина
• Глубина - 200
• Ширина - 550
• Высота - 160
• Высота установки - 860
• Толщина стенок - 6
ГОСТ 16371-2014
Подвесная инсталляция унитаза
• Ширина чашки - 380
• Длина - 400
• Глубина - 480
• Высота - 370
• Расстояние от стены - 200
• Наличие свободного
пространства перед чашей - 600
• Высота над уровнем пола - 50
• ГОСТ 16371-2014

4.

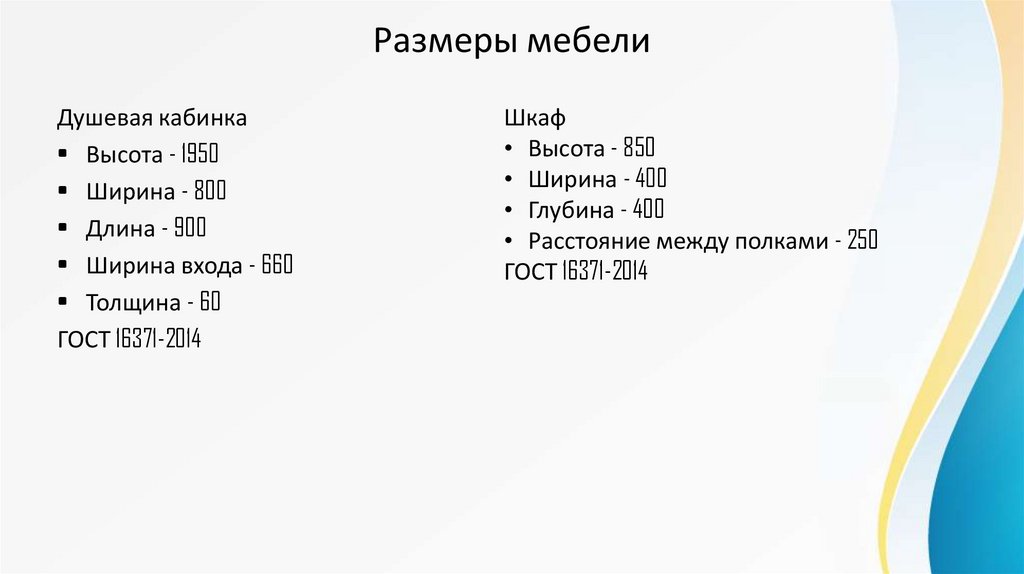

Размеры мебели
Душевая кабинка
• Высота - 1950
• Ширина - 800
• Длина - 900
• Ширина входа - 660
• Толщина - 60
ГОСТ 16371-2014
Шкаф
• Высота - 850
• Ширина - 400
• Глубина - 400
• Расстояние между полками - 250
ГОСТ 16371-2014

5.

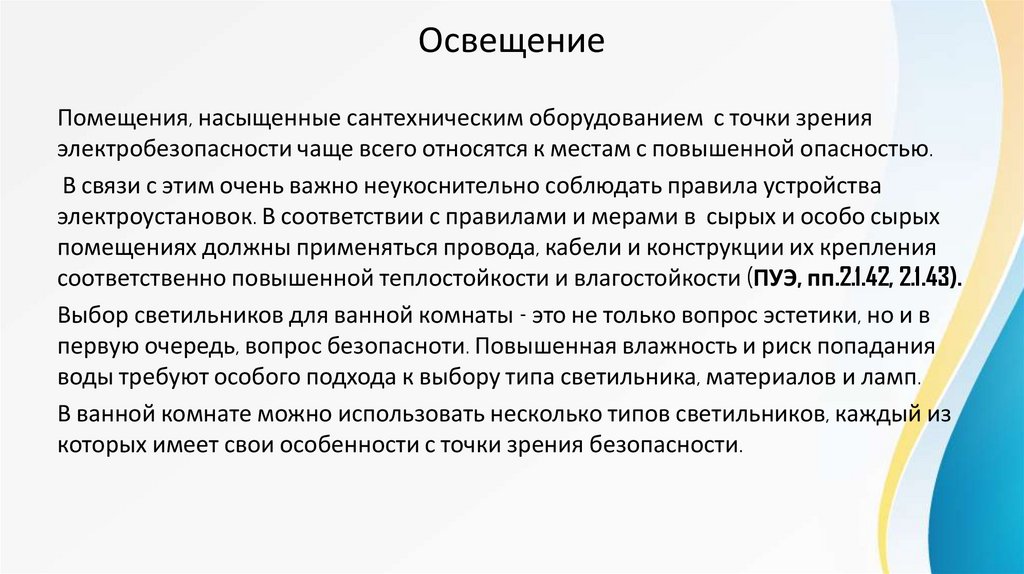

Освещение
Помещения, насыщенные сантехническим оборудованием с точки зрения
электробезопасности чаще всего относятся к местам с повышенной опасностью.
В связи с этим очень важно неукоснительно соблюдать правила устройства
электроустановок. В соответствии с правилами и мерами в сырых и особо сырых
помещениях должны применяться провода, кабели и конструкции их крепления
соответственно повышенной теплостойкости и влагостойкости (ПУЭ, пп.2.1.42, 2.1.43).
Выбор светильников для ванной комнаты - это не только вопрос эстетики, но и в
первую очередь, вопрос безопасноти. Повышенная влажность и риск попадания
воды требуют особого подхода к выбору типа светильника, материалов и ламп.
В ванной комнате можно использовать несколько типов светильников, каждый из
которых имеет свои особенности с точки зрения безопасности.

6.

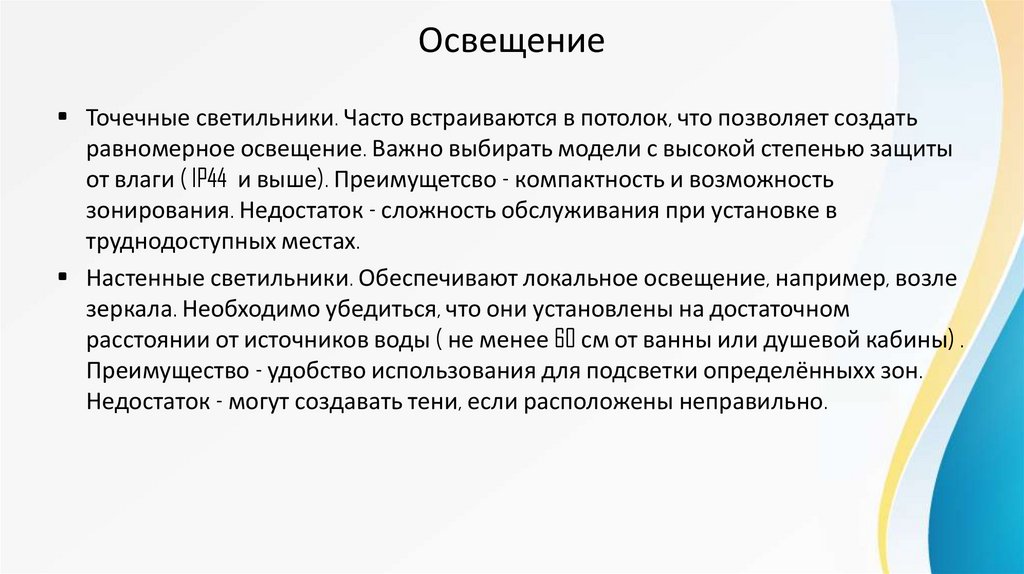

Освещение
• Точечные светильники. Часто встраиваются в потолок, что позволяет создать
равномерное освещение. Важно выбирать модели с высокой степенью защиты
от влаги ( IP44 и выше). Преимущетсво - компактность и возможность
зонирования. Недостаток - сложность обслуживания при установке в
труднодоступных местах.
• Настенные светильники. Обеспечивают локальное освещение, например, возле
зеркала. Необходимо убедиться, что они установлены на достаточном
расстоянии от источников воды ( не менее 60 см от ванны или душевой кабины) .
Преимущество - удобство использования для подсветки определённыхх зон.
Недостаток - могут создавать тени, если расположены неправильно.

7.

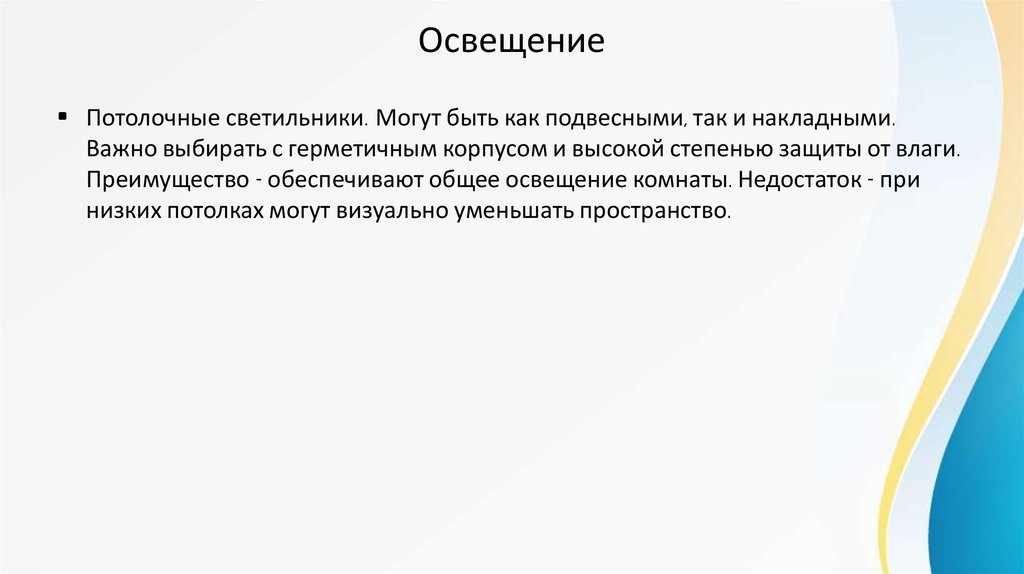

Освещение
• Потолочные светильники. Могут быть как подвесными, так и накладными.
Важно выбирать с герметичным корпусом и высокой степенью защиты от влаги.
Преимущество - обеспечивают общее освещение комнаты. Недостаток - при
низких потолках могут визуально уменьшать пространство.

8.

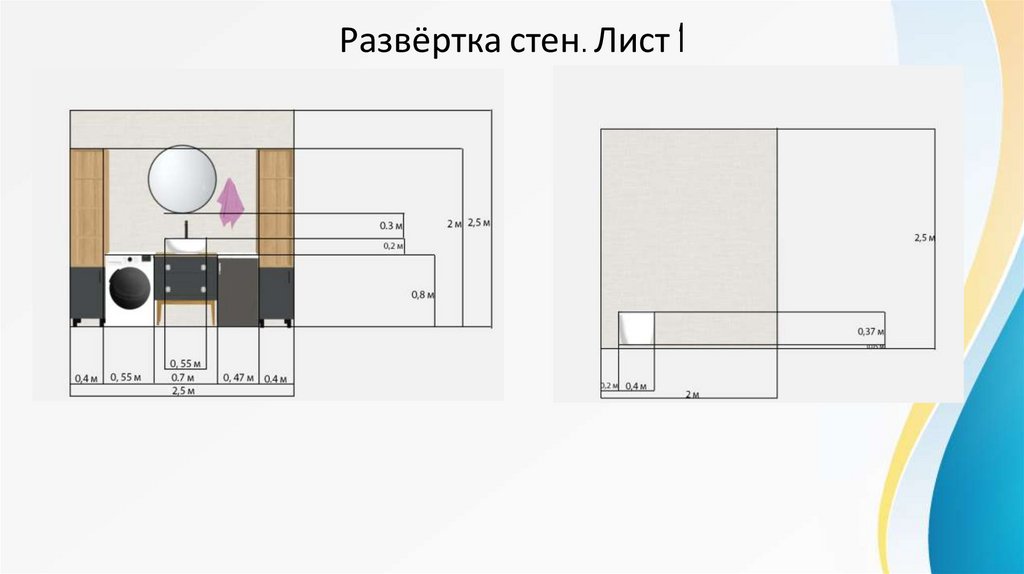

Развёртка стен. Лист 1

9.

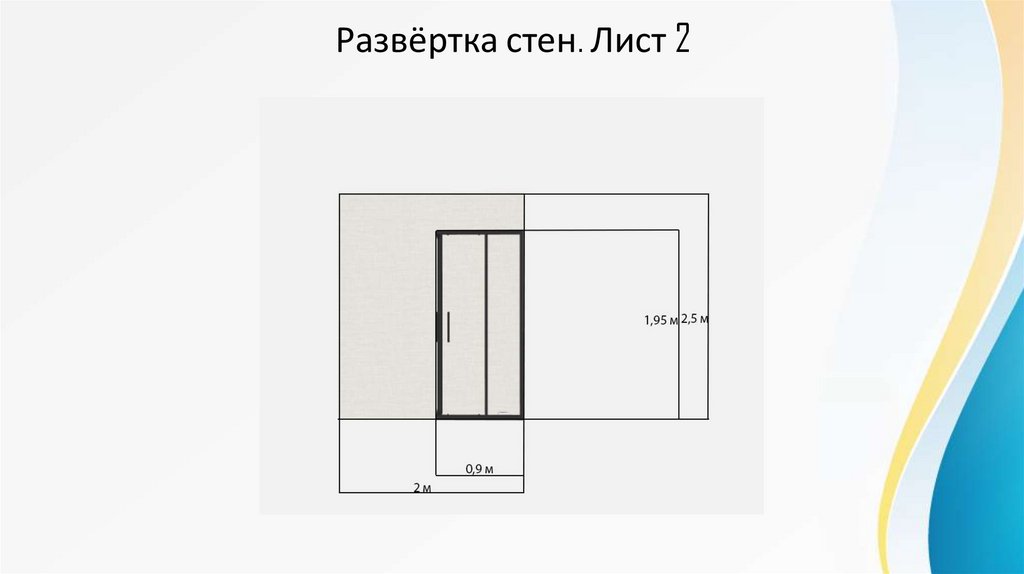

Развёртка стен. Лист 2

10.

3D - визуализация
