7_ОБЪЁМНО_ПЛАНИРОВОЧНОЕ_РЕШЕНИЕ_ЗДАНИЯ

1.

Лекция 7
ОБЪЁМНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ ЗДАНИЯ (ОПР)
План
1. Понятие объёмно-планировочного решения здания (ОПР)
2. Планировочные схемы гражданских зданий
2025
Лектор - Лукина Ирина Кимовна

2.

1

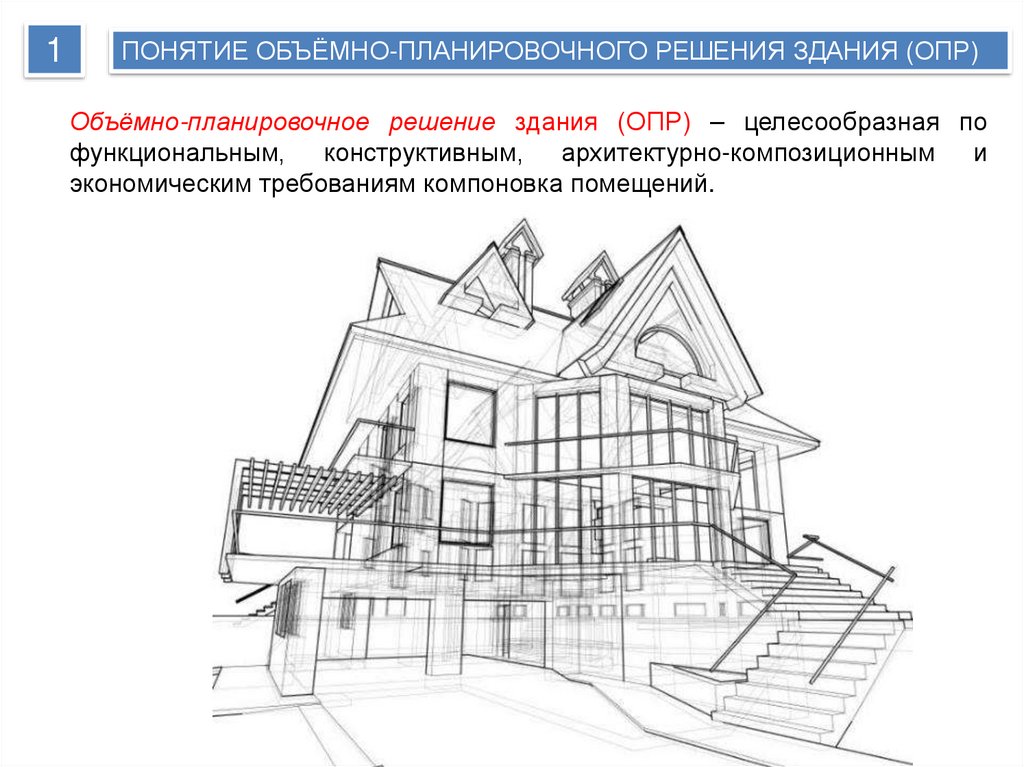

ПОНЯТИЕ ОБЪЁМНО-ПЛАНИРОВОЧНОГО РЕШЕНИЯ ЗДАНИЯ (ОПР)
Объёмно-планировочное решение здания (ОПР) – целесообразная по
функциональным, конструктивным, архитектурно-композиционным и
экономическим требованиям компоновка помещений.

3.

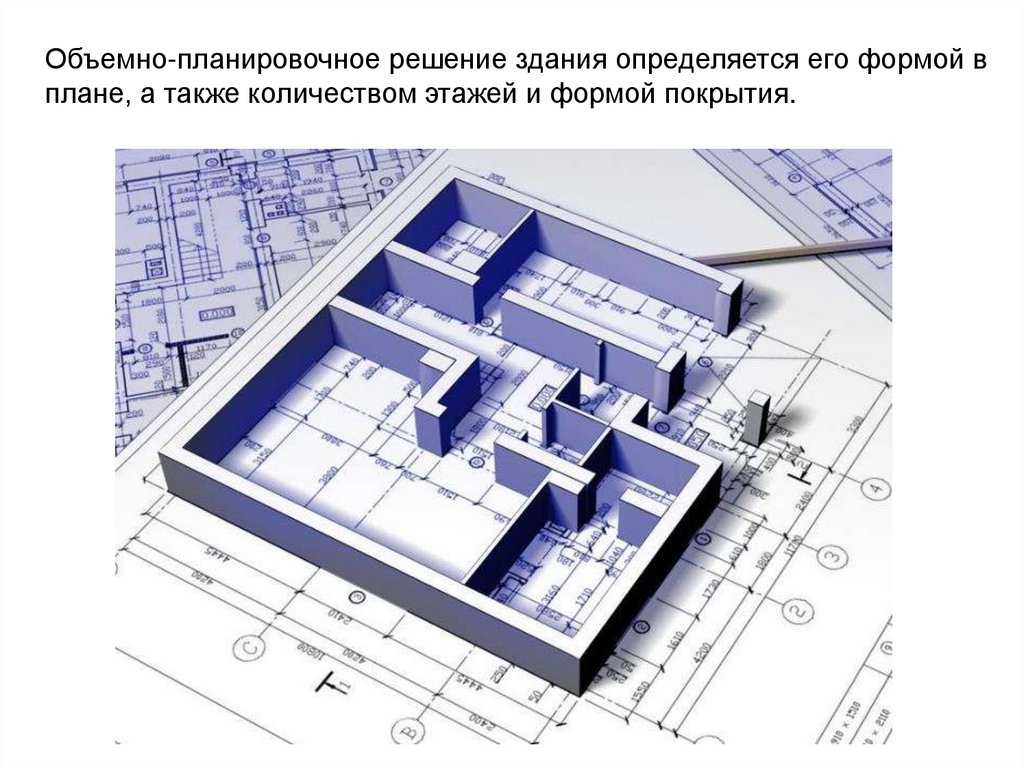

Объемно-планировочное решение здания определяется его формой в
плане, а также количеством этажей и формой покрытия.

4.

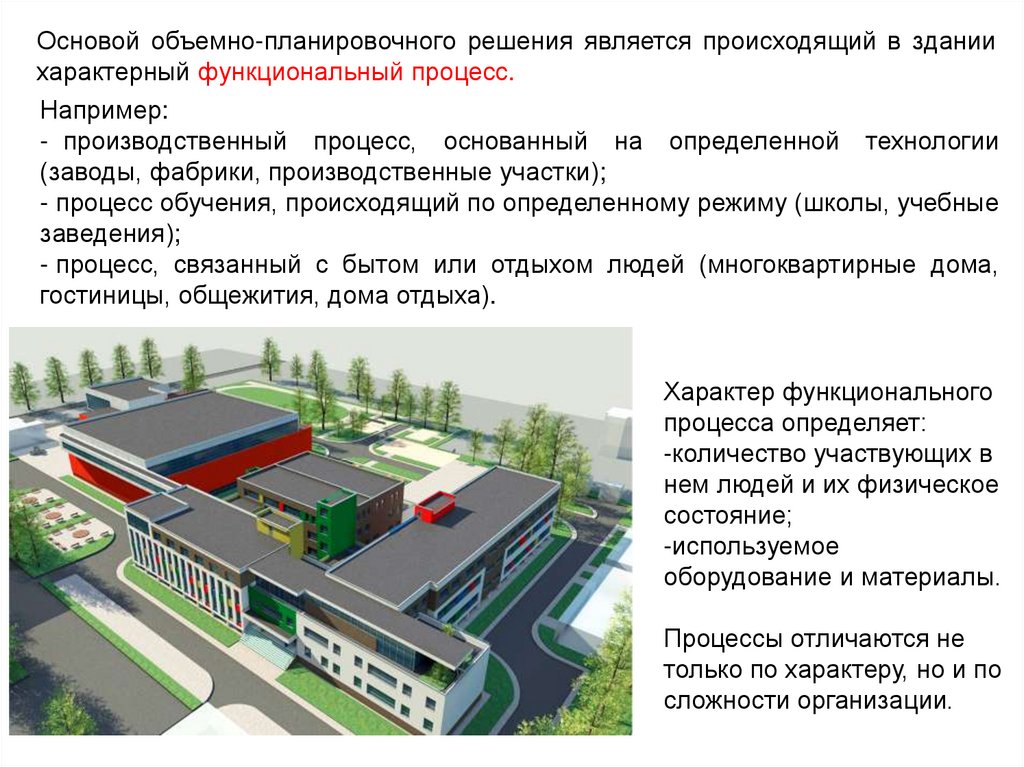

Основой объемно-планировочного решения является происходящий в здании
характерный функциональный процесс.
Например:
- производственный процесс, основанный на определенной технологии
(заводы, фабрики, производственные участки);
- процесс обучения, происходящий по определенному режиму (школы, учебные
заведения);
- процесс, связанный с бытом или отдыхом людей (многоквартирные дома,
гостиницы, общежития, дома отдыха).
Характер функционального
процесса определяет:
-количество участвующих в
нем людей и их физическое
состояние;
-используемое
оборудование и материалы.
Процессы отличаются не
только по характеру, но и по
сложности организации.

5.

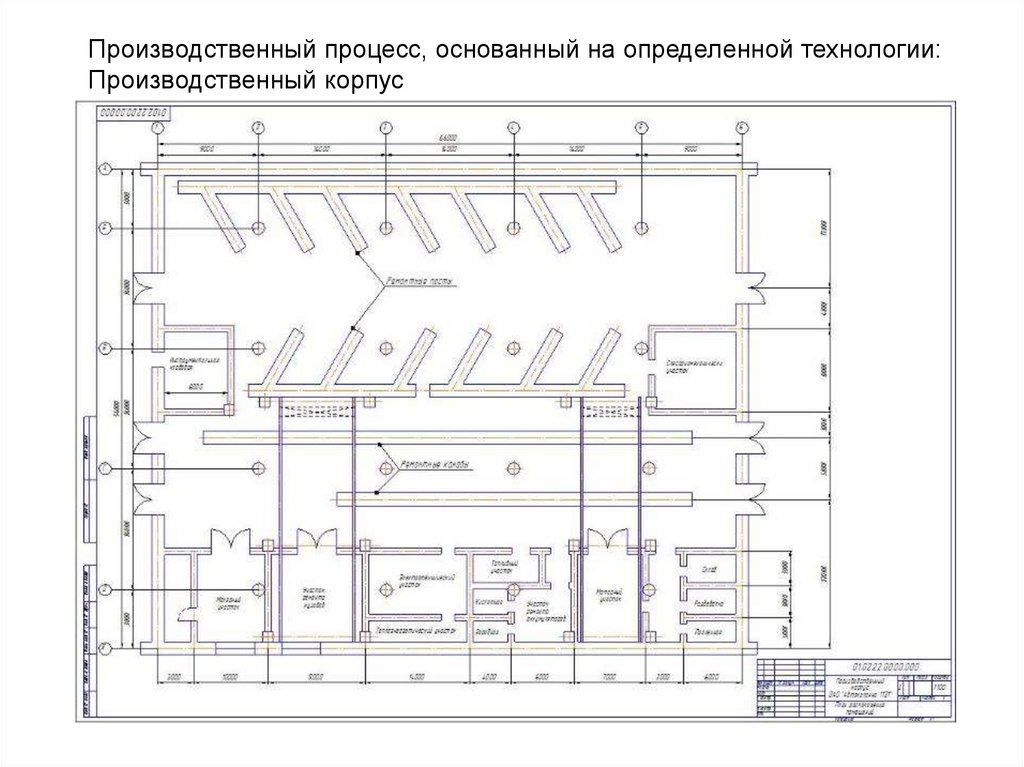

Производственный процесс, основанный на определенной технологии:
Производственный корпус

6.

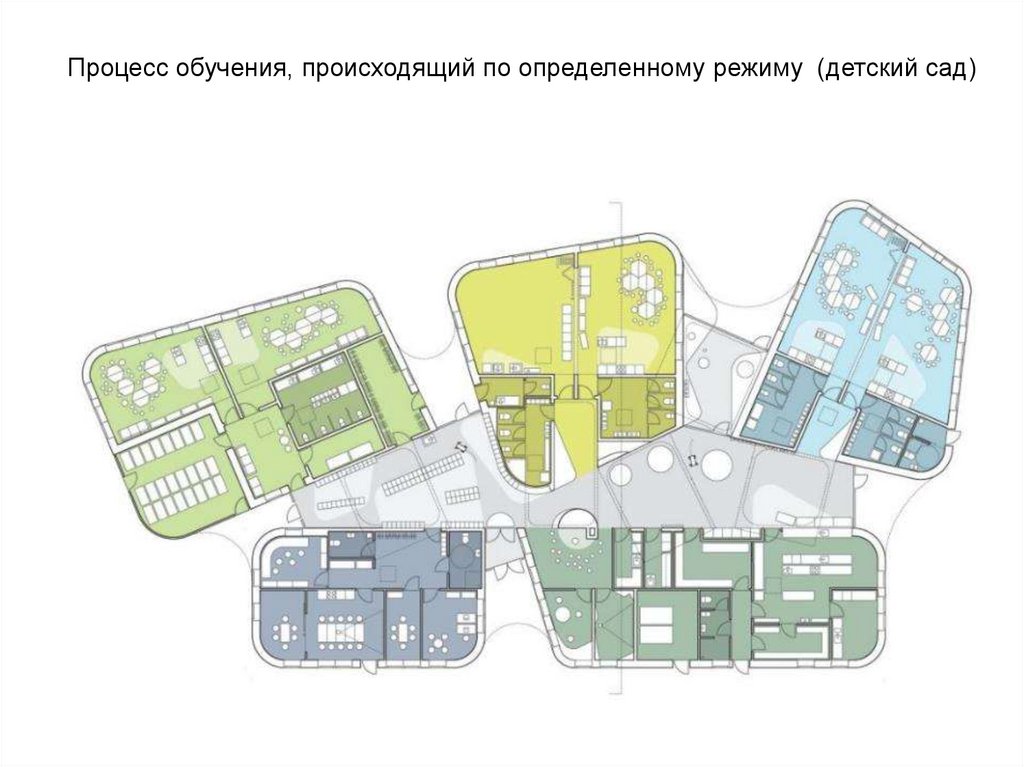

Процесс обучения, происходящий по определенному режиму (детский сад)

7.

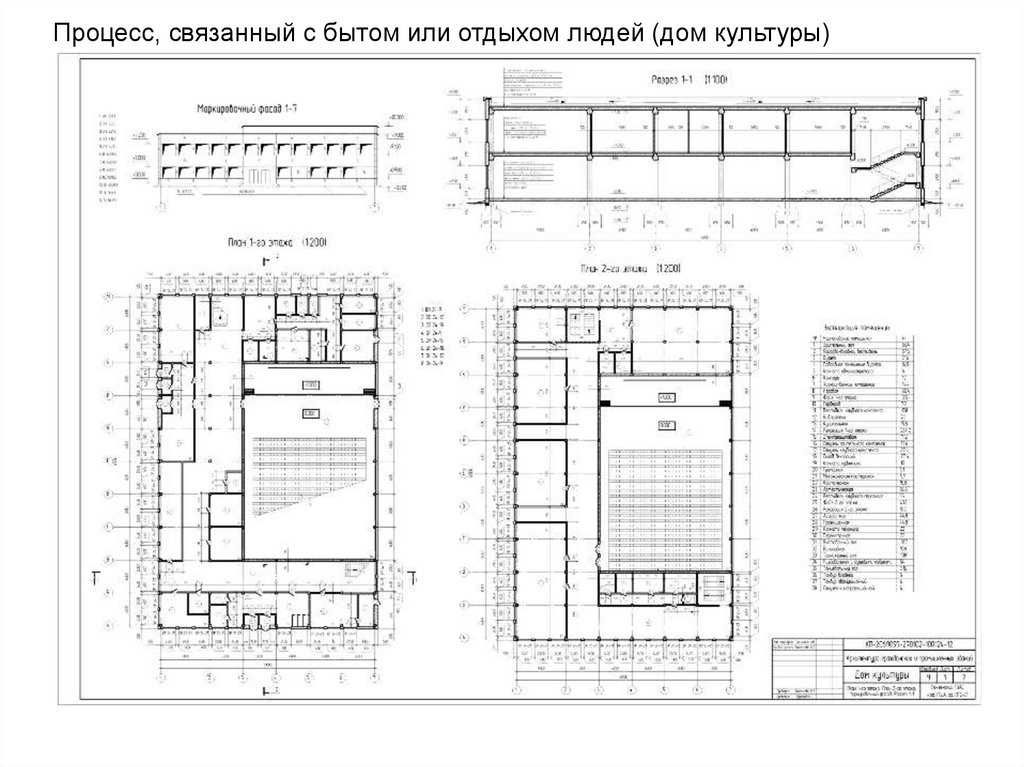

Процесс, связанный с бытом или отдыхом людей (дом культуры)

8.

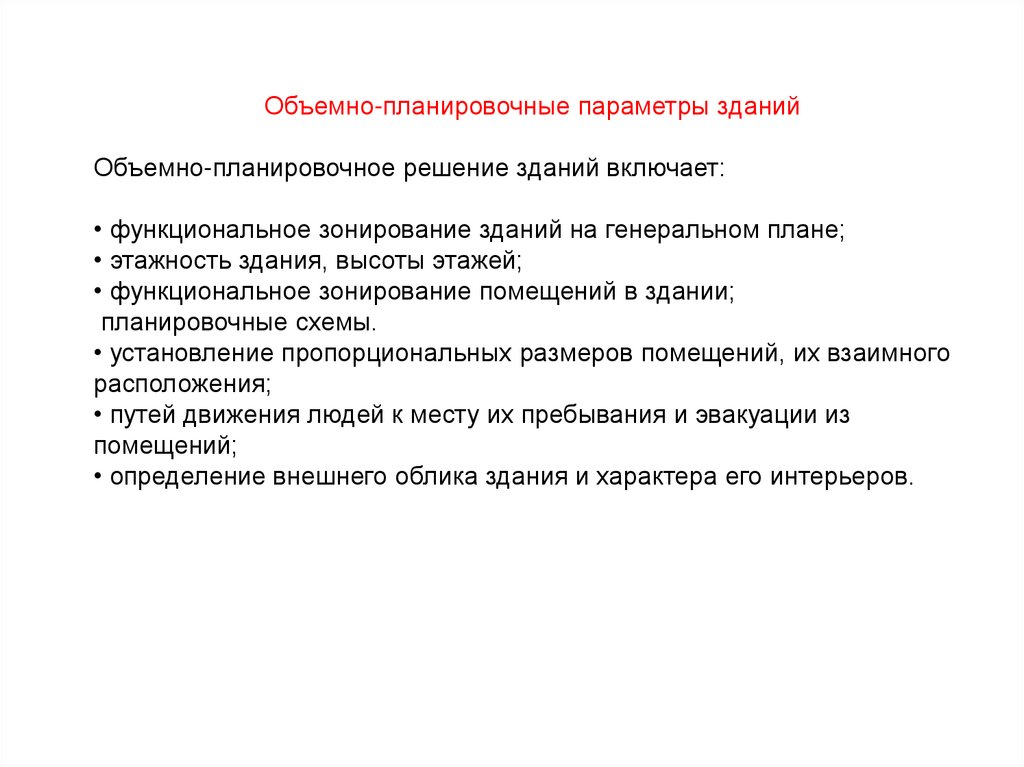

Объемно-планировочные параметры зданий
Объемно-планировочное решение зданий включает:
• функциональное зонирование зданий на генеральном плане;
• этажность здания, высоты этажей;
• функциональное зонирование помещений в здании;
планировочные схемы.
• установление пропорциональных размеров помещений, их взаимного
расположения;
• путей движения людей к месту их пребывания и эвакуации из
помещений;
• определение внешнего облика здания и характера его интерьеров.

9.

Для графического представления взаимосвязей помещений в конкретном
здании используют так называемую функциональную или технологическую
схему.
Функциональная схема помещений театра

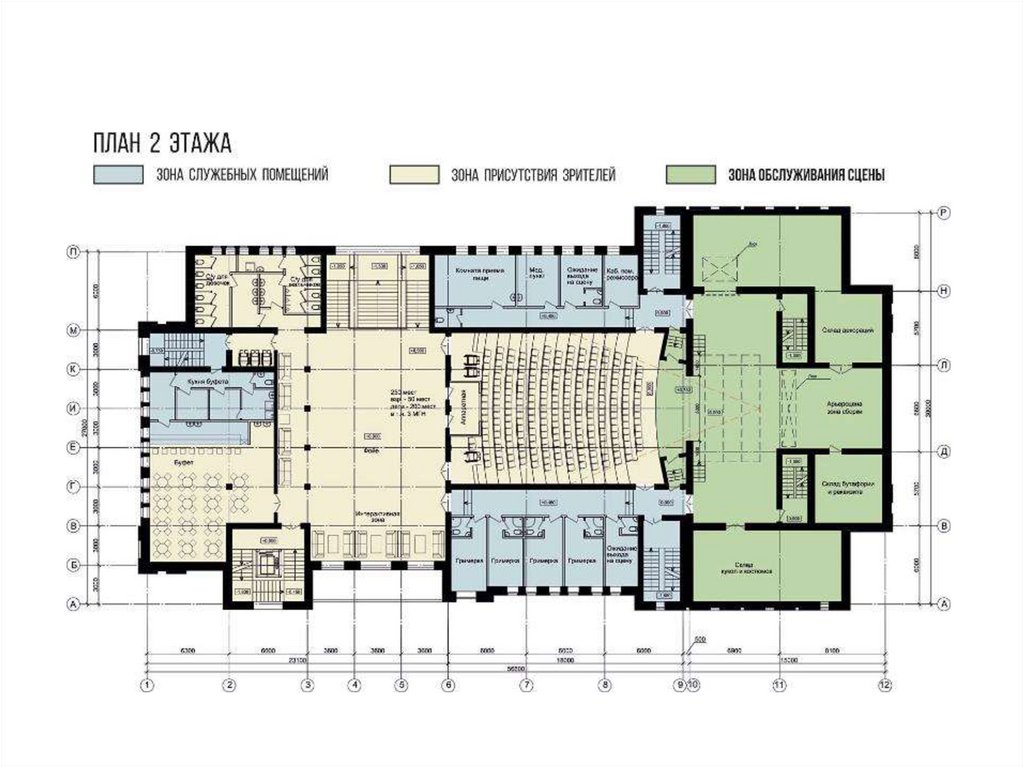

План театра

10.

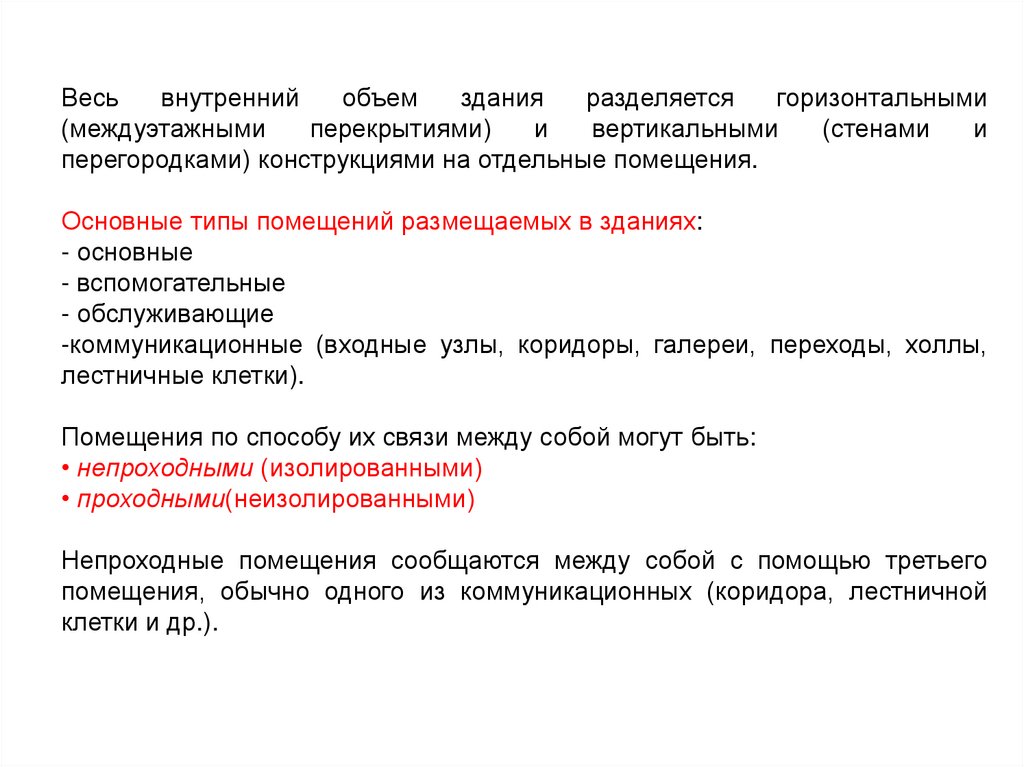

Весь
внутренний
объем
здания
разделяется
горизонтальными
(междуэтажными
перекрытиями)
и
вертикальными
(стенами
и
перегородками) конструкциями на отдельные помещения.
Основные типы помещений размещаемых в зданиях:
- основные
- вспомогательные
- обслуживающие
-коммуникационные (входные узлы, коридоры, галереи, переходы, холлы,
лестничные клетки).
Помещения по способу их связи между собой могут быть:
• непроходными (изолированными)
• проходными(неизолированными)
Непроходные помещения сообщаются между собой с помощью третьего
помещения, обычно одного из коммуникационных (коридора, лестничной
клетки и др.).

11.

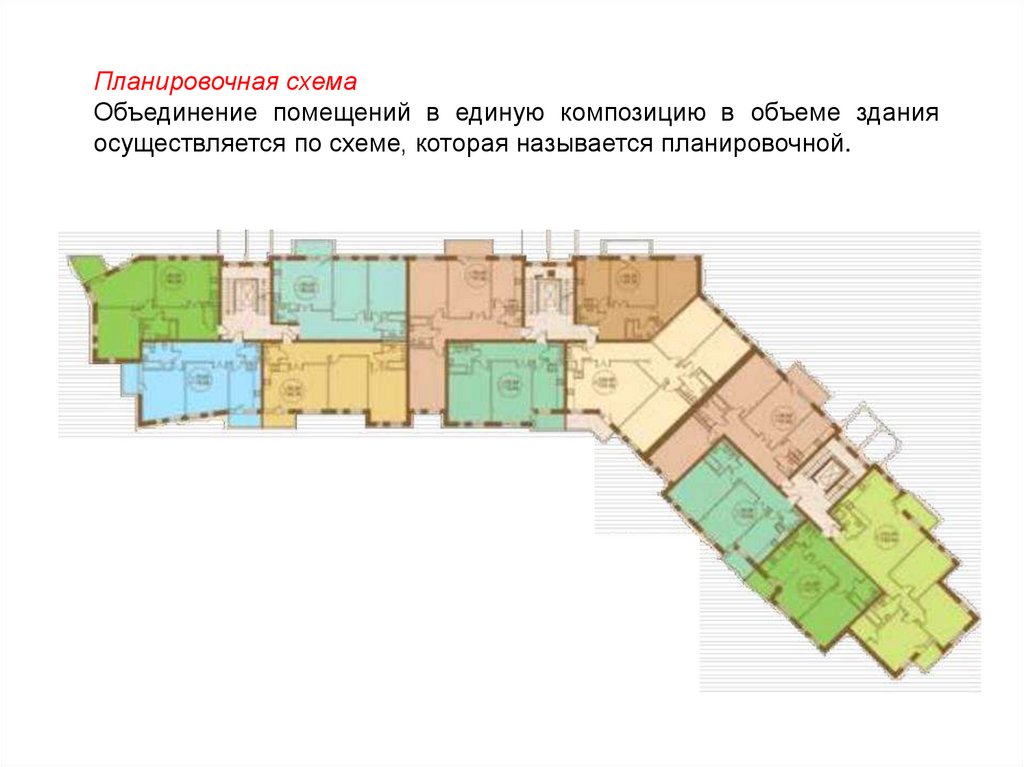

Планировочная схема
Объединение помещений в единую композицию в объеме здания
осуществляется по схеме, которая называется планировочной.

12.

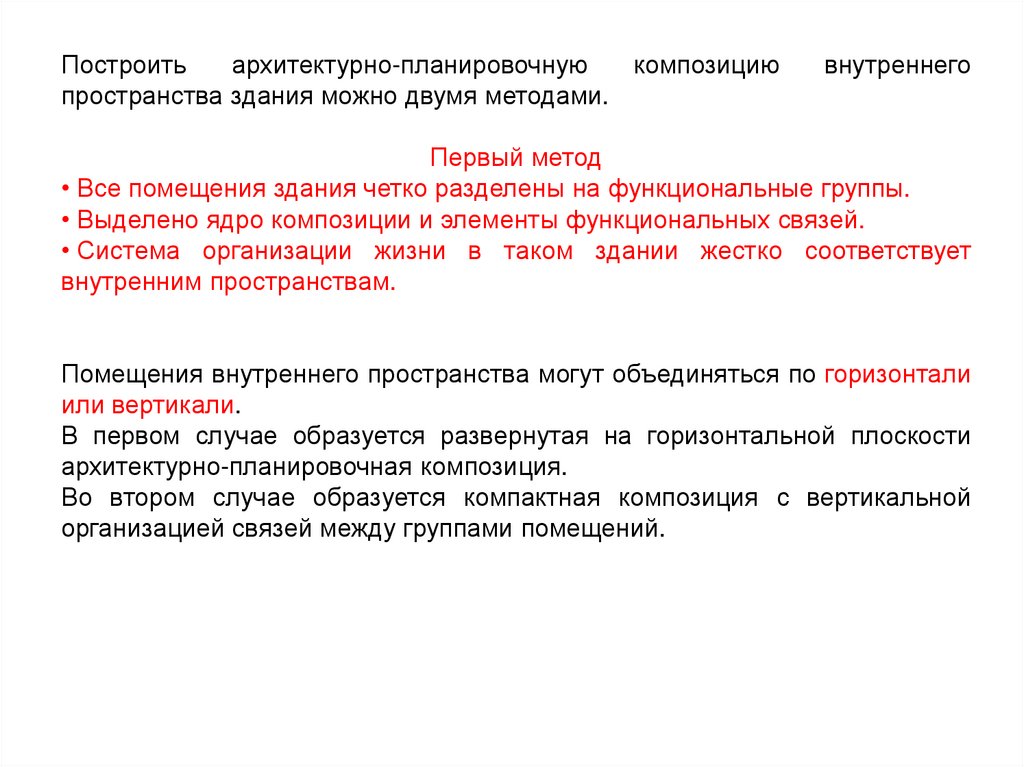

Построить
архитектурно-планировочную
композицию
пространства здания можно двумя методами.
внутреннего
Первый метод
• Все помещения здания четко разделены на функциональные группы.
• Выделено ядро композиции и элементы функциональных связей.
• Система организации жизни в таком здании жестко соответствует
внутренним пространствам.
Помещения внутреннего пространства могут объединяться по горизонтали
или вертикали.
В первом случае образуется развернутая на горизонтальной плоскости
архитектурно-планировочная композиция.
Во втором случае образуется компактная композиция с вертикальной
организацией связей между группами помещений.

13.

Внутреннее
пространство
многообразно.

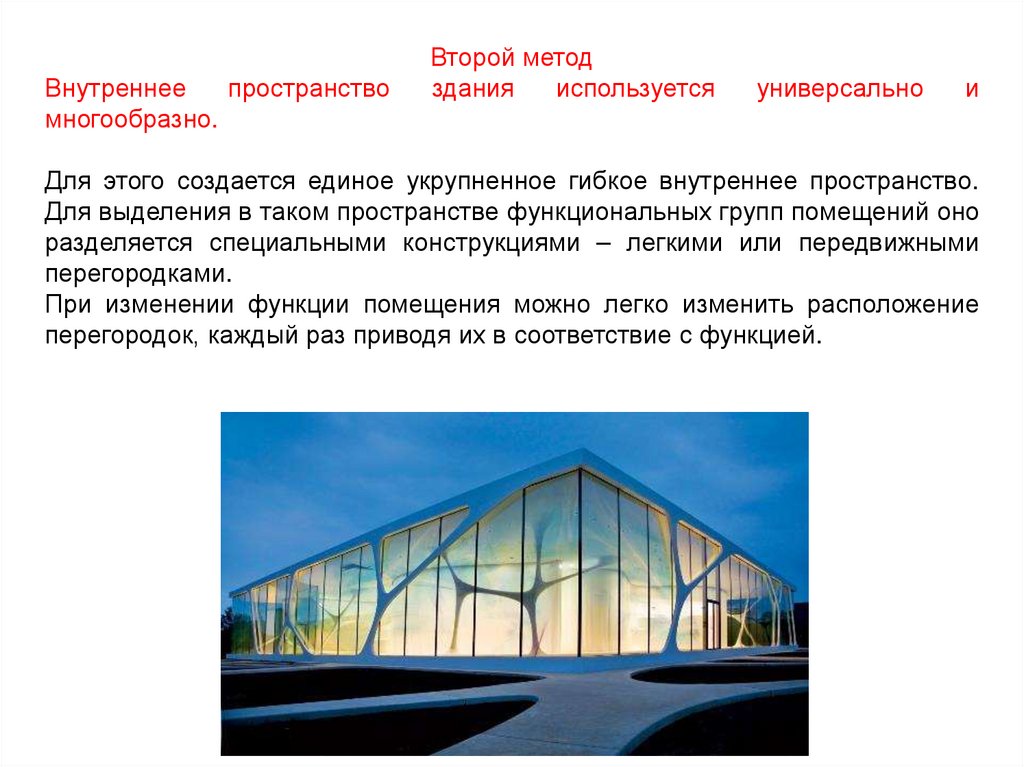

Второй метод
здания
используется
универсально
и
Для этого создается единое укрупненное гибкое внутреннее пространство.
Для выделения в таком пространстве функциональных групп помещений оно
разделяется специальными конструкциями – легкими или передвижными
перегородками.
При изменении функции помещения можно легко изменить расположение
перегородок, каждый раз приводя их в соответствие с функцией.

14.

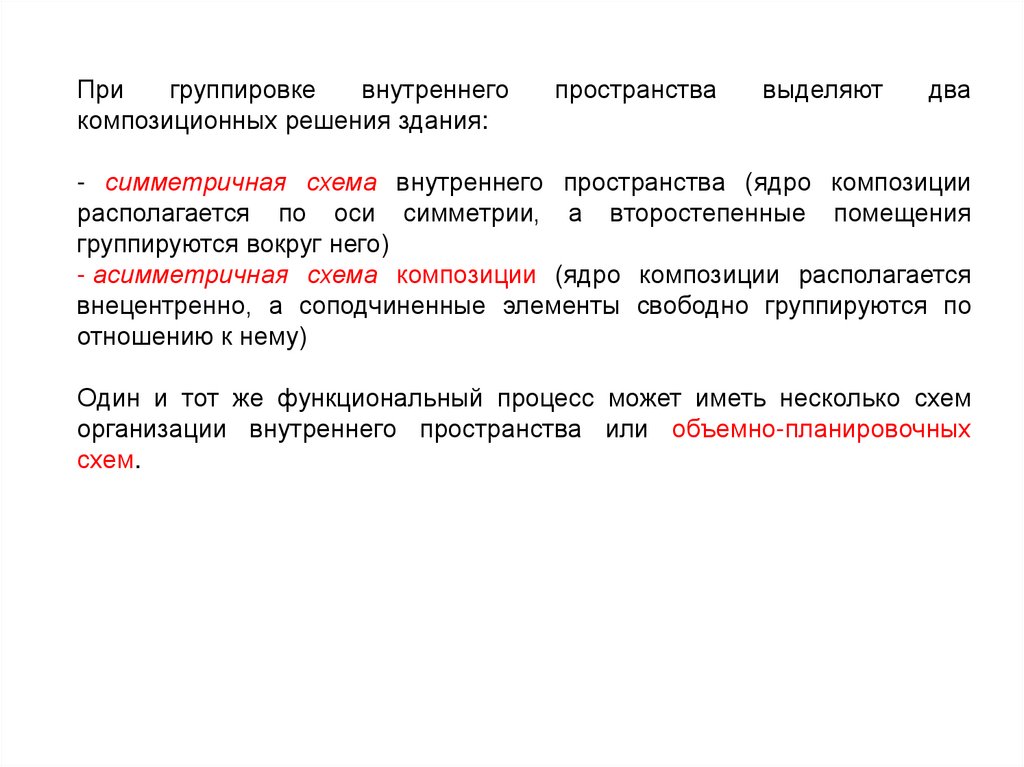

При
группировке
внутреннего
композиционных решения здания:
пространства
выделяют
два
- симметричная схема внутреннего пространства (ядро композиции
располагается по оси симметрии, а второстепенные помещения
группируются вокруг него)
- асимметричная схема композиции (ядро композиции располагается
внецентренно, а соподчиненные элементы свободно группируются по
отношению к нему)
Один и тот же функциональный процесс может иметь несколько схем
организации внутреннего пространства или объемно-планировочных
схем.

15.

2

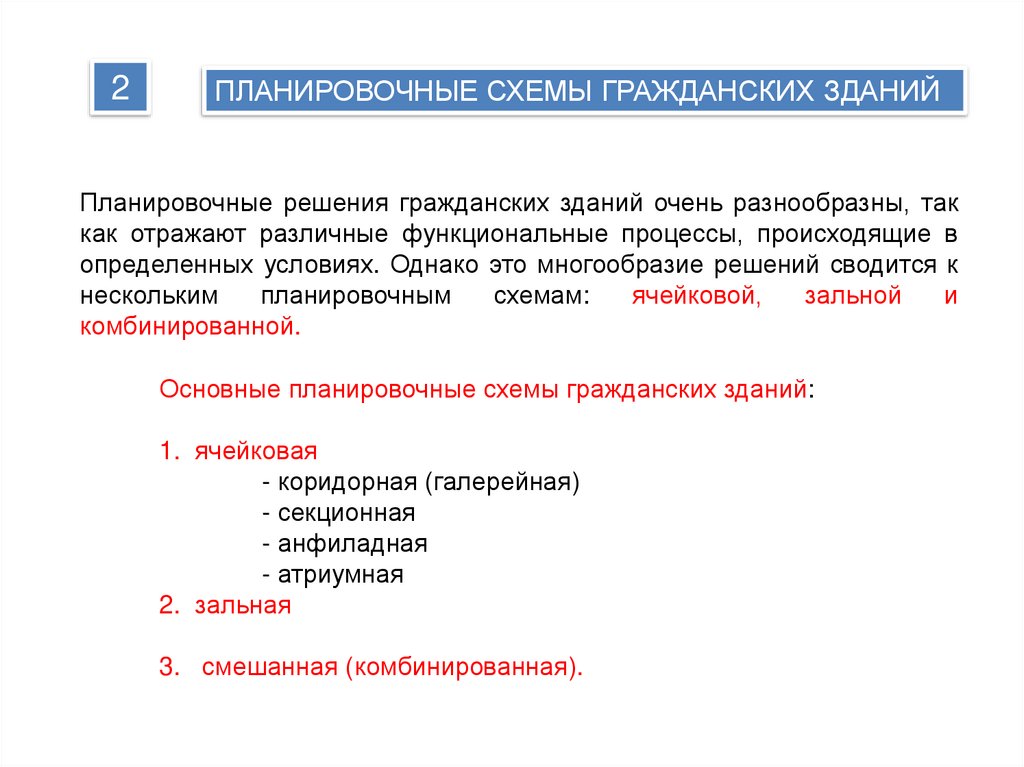

ПЛАНИРОВОЧНЫЕ СХЕМЫ ГРАЖДАНСКИХ ЗДАНИЙ
Планировочные решения гражданских зданий очень разнообразны, так
как отражают различные функциональные процессы, происходящие в
определенных условиях. Однако это многообразие решений сводится к
нескольким
планировочным
схемам:
ячейковой,
зальной
и
комбинированной.
Основные планировочные схемы гражданских зданий:
1. ячейковая
- коридорная (галерейная)
- секционная
- анфиладная
- атриумная
2. зальная
3. смешанная (комбинированная).

16.

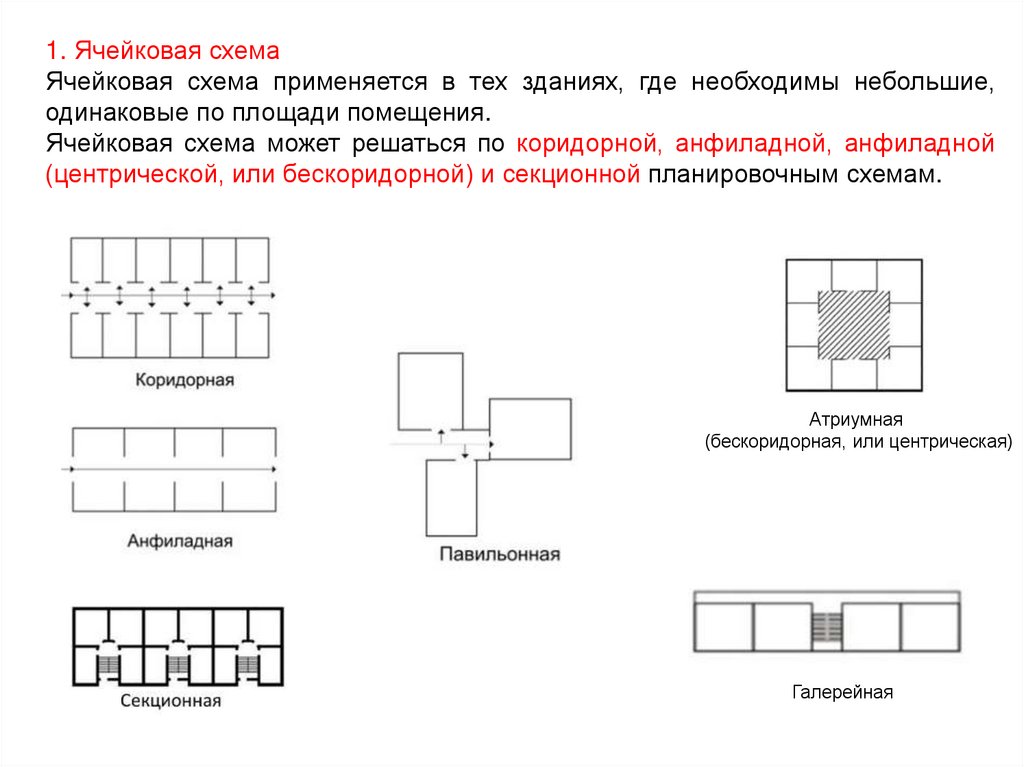

1. Ячейковая схема
Ячейковая схема применяется в тех зданиях, где необходимы небольшие,
одинаковые по площади помещения.
Ячейковая схема может решаться по коридорной, анфиладной, анфиладной
(центрической, или бескоридорной) и секционной планировочным схемам.
Атриумная
(бескоридорная, или центрическая)
Галерейная

17.

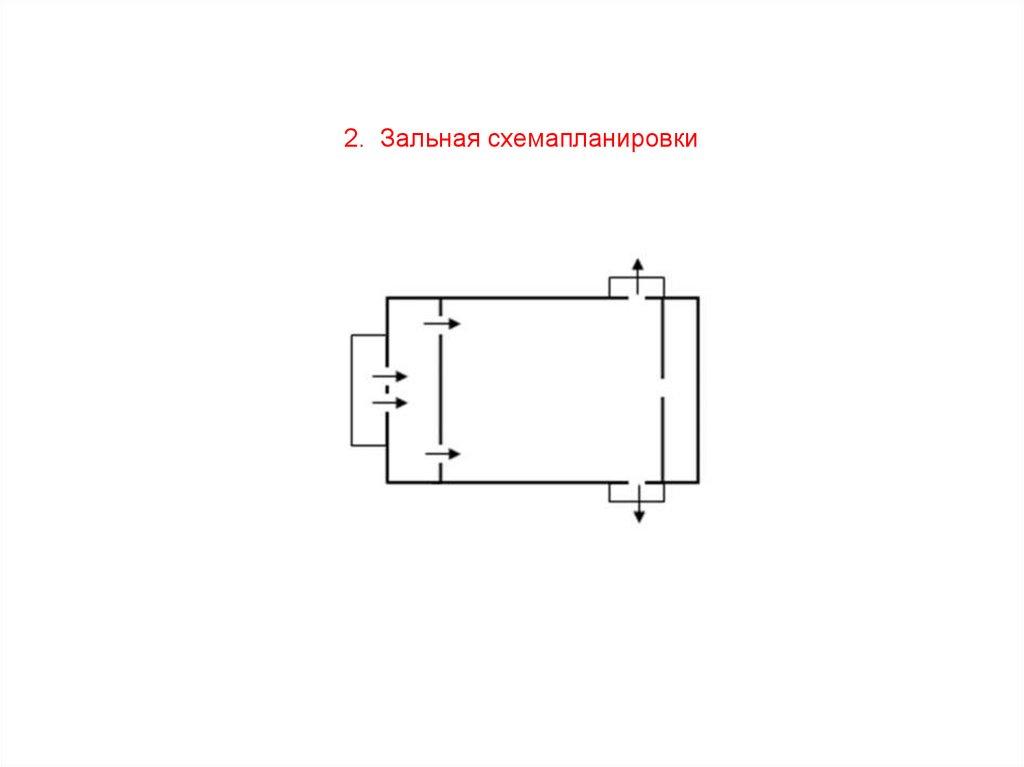

2. Зальная схемапланировки

18.

3. Смешанная (комбинированная) схема планировки

19.

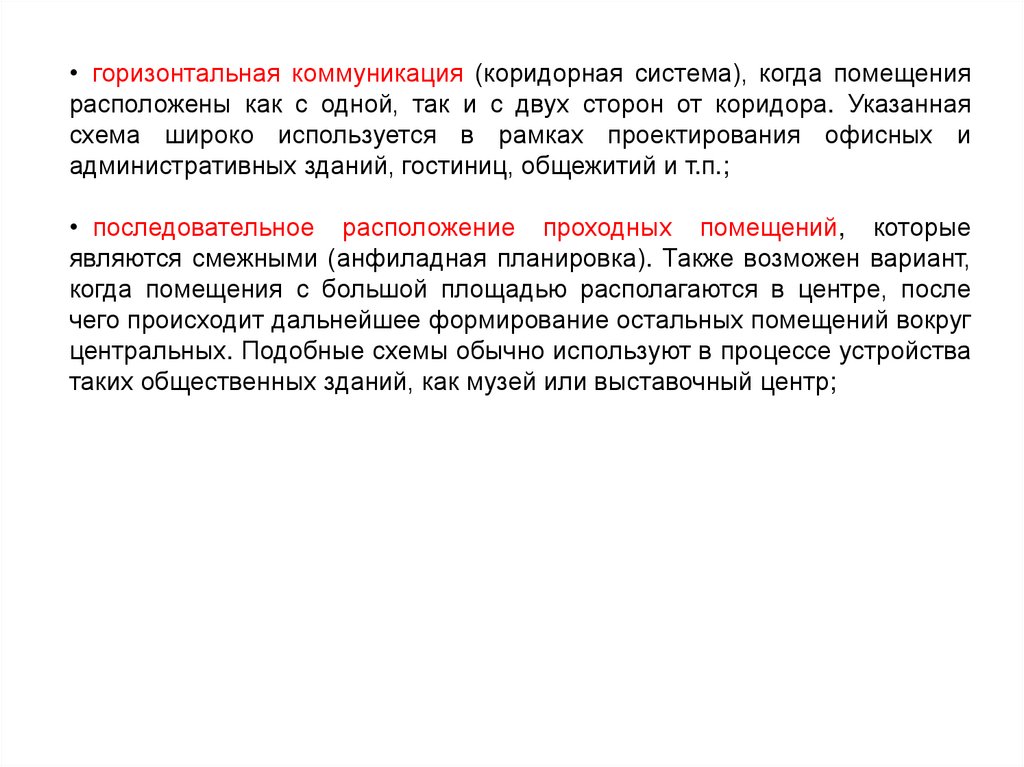

• горизонтальная коммуникация (коридорная система), когда помещения
расположены как с одной, так и с двух сторон от коридора. Указанная
схема широко используется в рамках проектирования офисных и
административных зданий, гостиниц, общежитий и т.п.;
• последовательное расположение проходных помещений, которые
являются смежными (анфиладная планировка). Также возможен вариант,
когда помещения с большой площадью располагаются в центре, после
чего происходит дальнейшее формирование остальных помещений вокруг
центральных. Подобные схемы обычно используют в процессе устройства
таких общественных зданий, как музей или выставочный центр;

20.

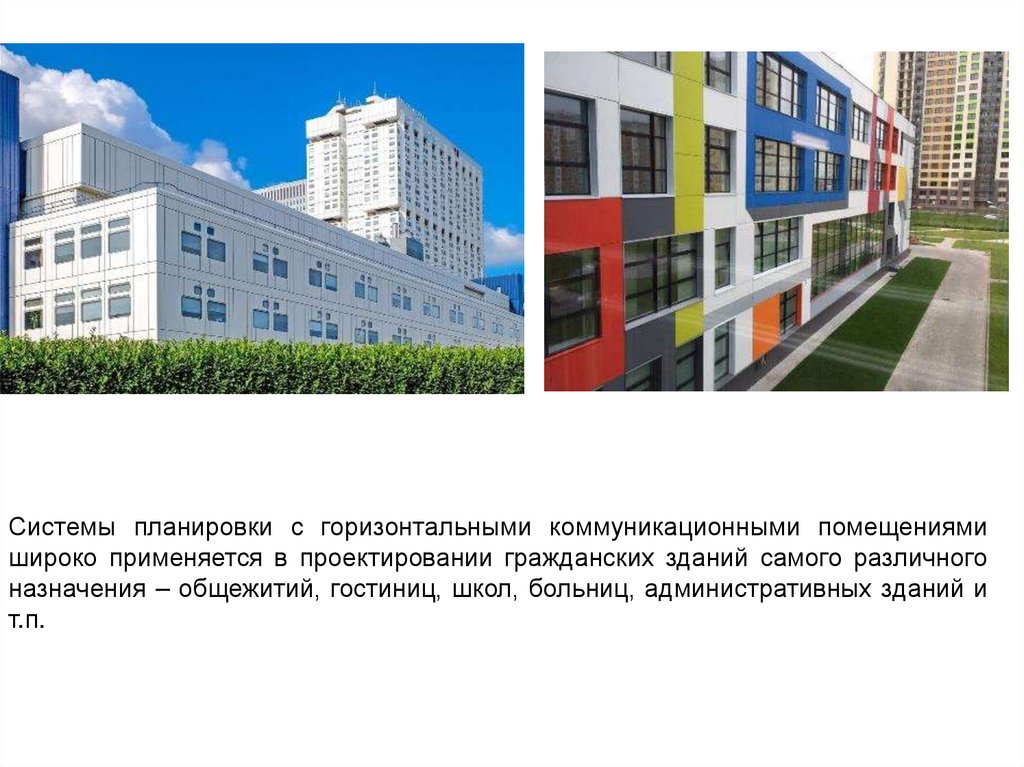

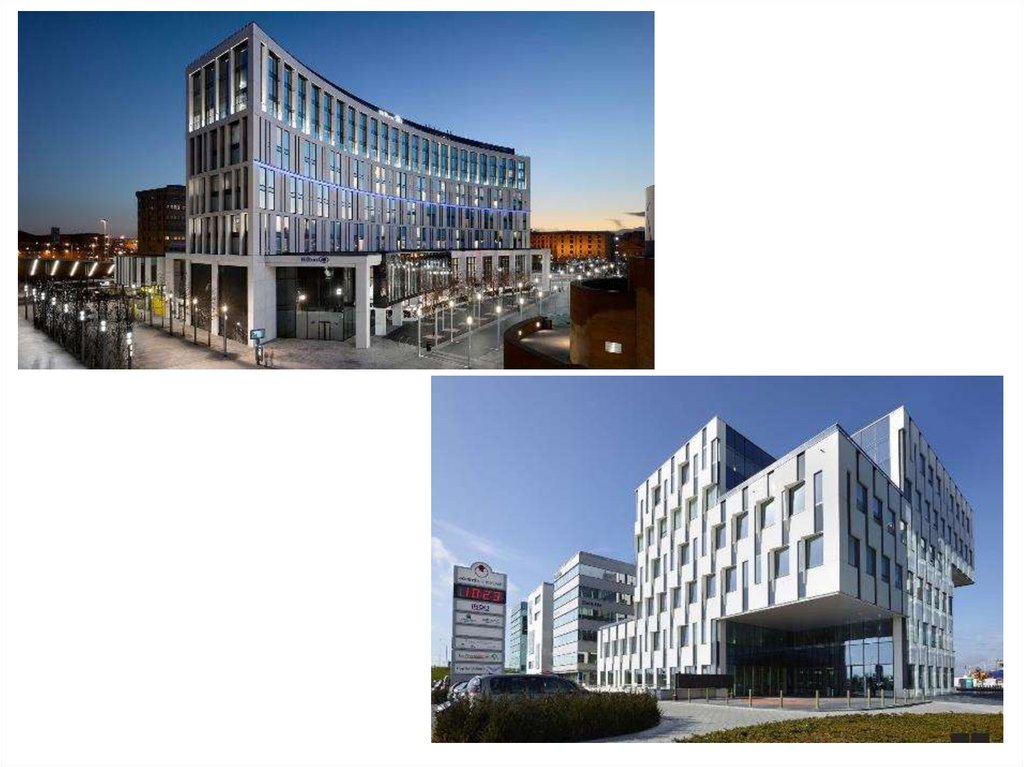

Системы планировки с горизонтальными коммуникационными помещениями
широко применяется в проектировании гражданских зданий самого различного
назначения – общежитий, гостиниц, школ, больниц, административных зданий и
т.п.

21.

22.

Коридорная схема – помещения относительно небольших
объединенные коридором
Коридорная схема
Помещения – с одной стороны коридора
размеров,

23.

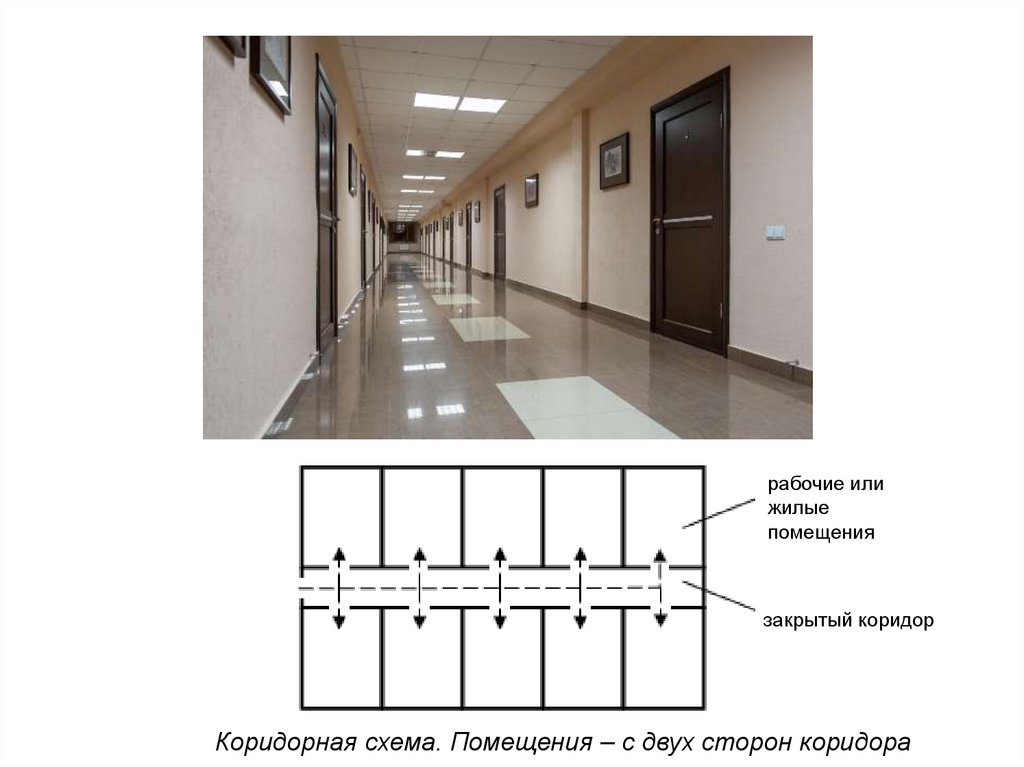

рабочие или
жилые
помещения
закрытый коридор
Коридорная схема. Помещения – с двух сторон коридора

24.

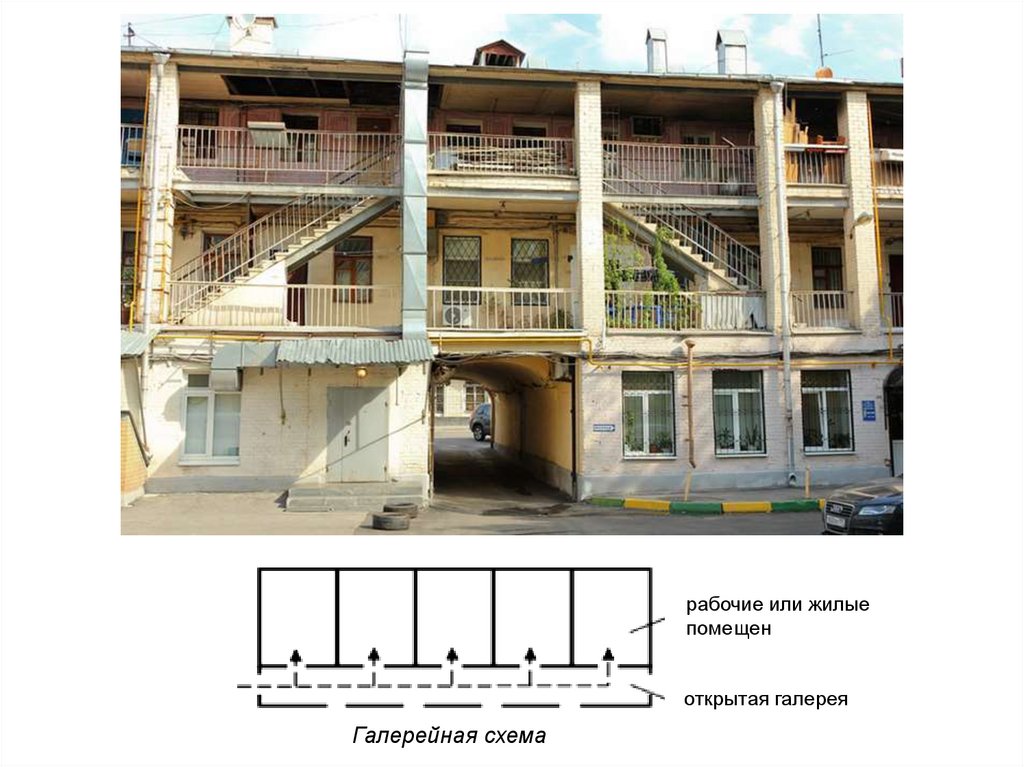

рабочие или жилые
помещен
открытая галерея
Галерейная схема

25.

26.

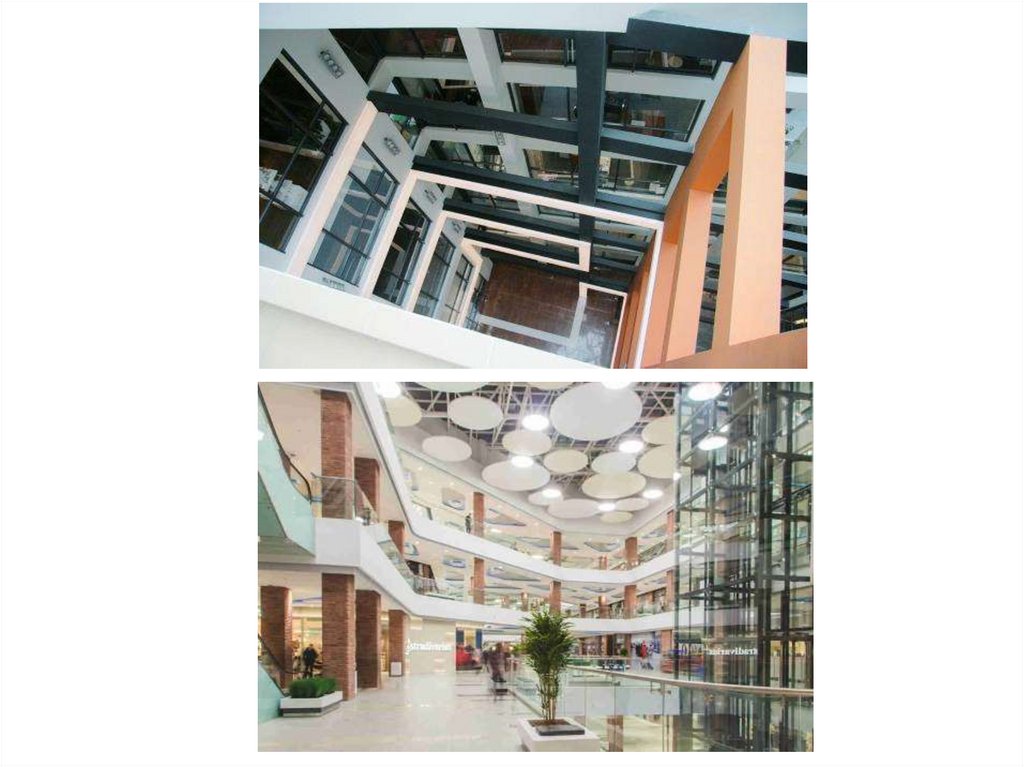

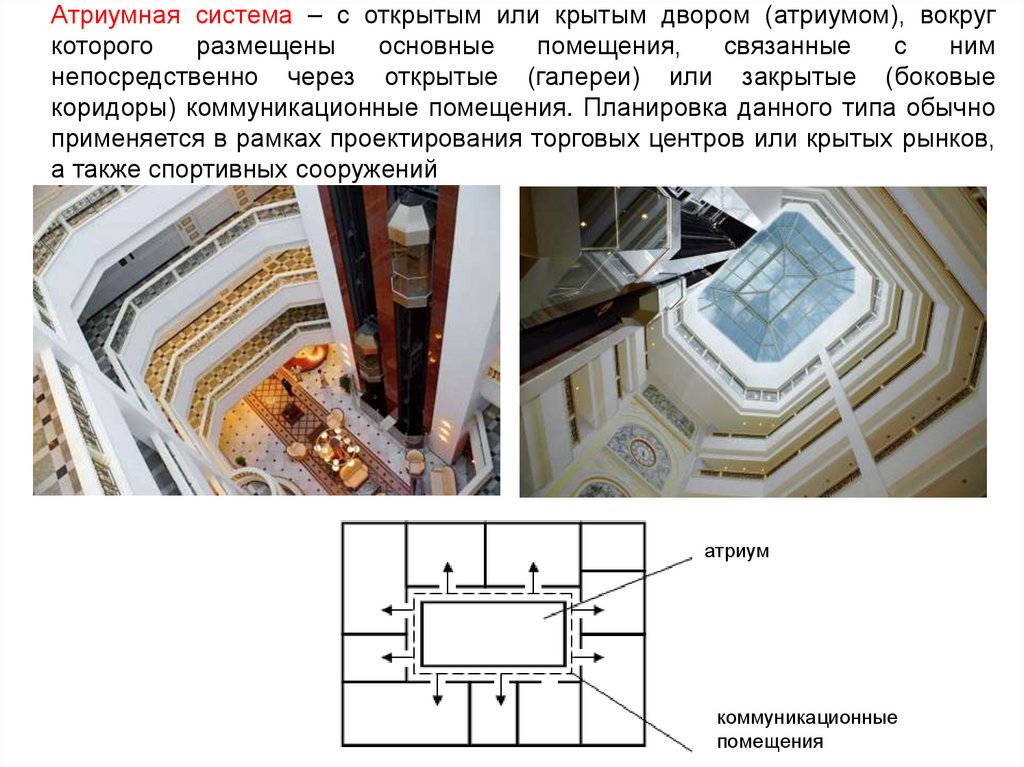

Атриумная система – с открытым или крытым двором (атриумом), вокруг
которого
размещены
основные
помещения,
связанные
с
ним
непосредственно через открытые (галереи) или закрытые (боковые
коридоры) коммуникационные помещения. Планировка данного типа обычно
применяется в рамках проектирования торговых центров или крытых рынков,
а также спортивных сооружений
атриум
коммуникационные
помещения

27.

28.

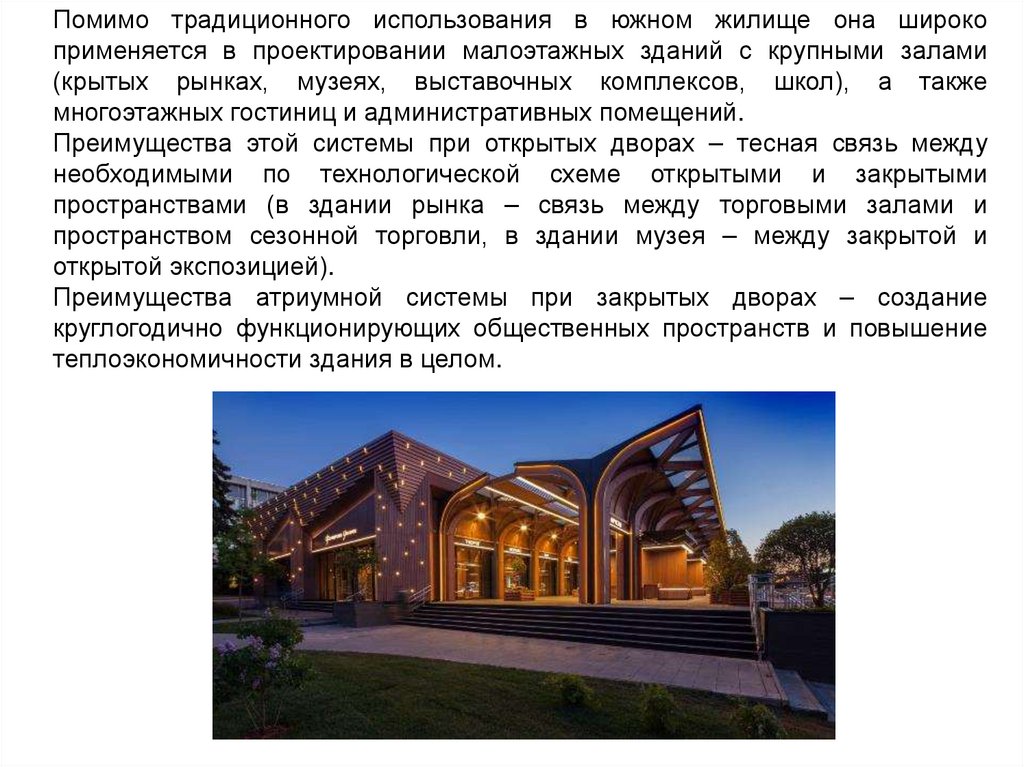

Помимо традиционного использования в южном жилище она широко
применяется в проектировании малоэтажных зданий с крупными залами
(крытых рынках, музеях, выставочных комплексов, школ), а также
многоэтажных гостиниц и административных помещений.
Преимущества этой системы при открытых дворах – тесная связь между
необходимыми по технологической схеме открытыми и закрытыми
пространствами (в здании рынка – связь между торговыми залами и
пространством сезонной торговли, в здании музея – между закрытой и
открытой экспозицией).
Преимущества атриумной системы при закрытых дворах – создание
круглогодично функционирующих общественных пространств и повышение
теплоэкономичности здания в целом.

29.

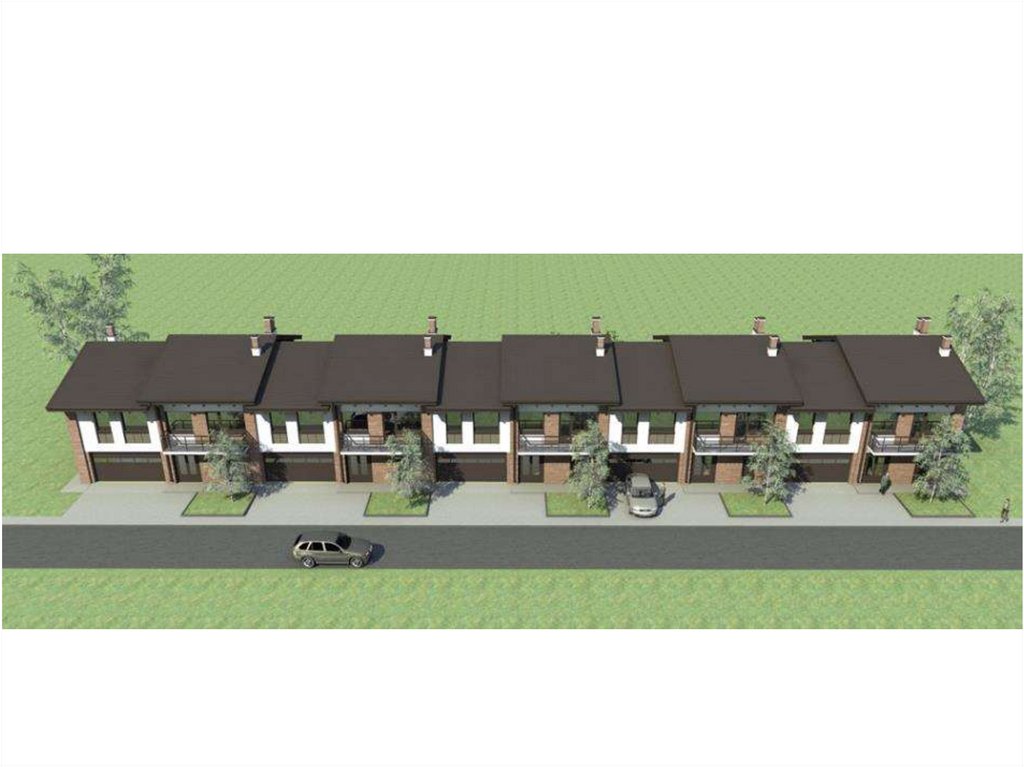

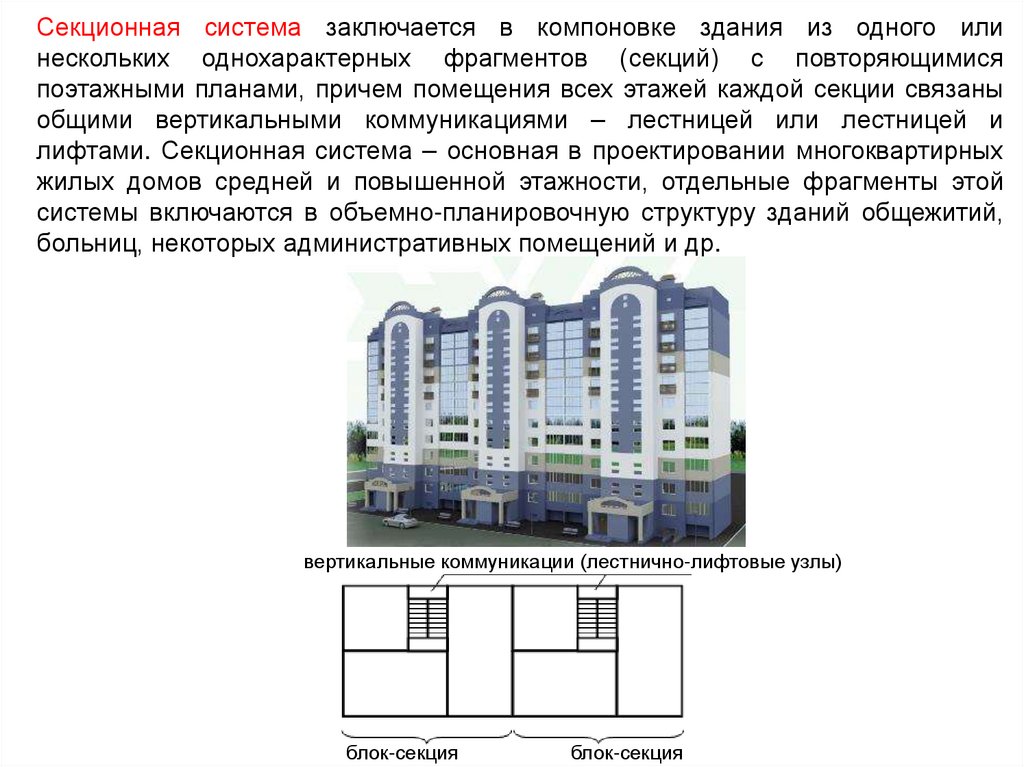

Секционная система заключается в компоновке здания из одного или
нескольких однохарактерных фрагментов (секций) с повторяющимися
поэтажными планами, причем помещения всех этажей каждой секции связаны
общими вертикальными коммуникациями – лестницей или лестницей и
лифтами. Секционная система – основная в проектировании многоквартирных
жилых домов средней и повышенной этажности, отдельные фрагменты этой
системы включаются в объемно-планировочную структуру зданий общежитий,
больниц, некоторых административных помещений и др.
вертикальные коммуникации (лестнично-лифтовые узлы)
блок-секция
блок-секция

30.

31.

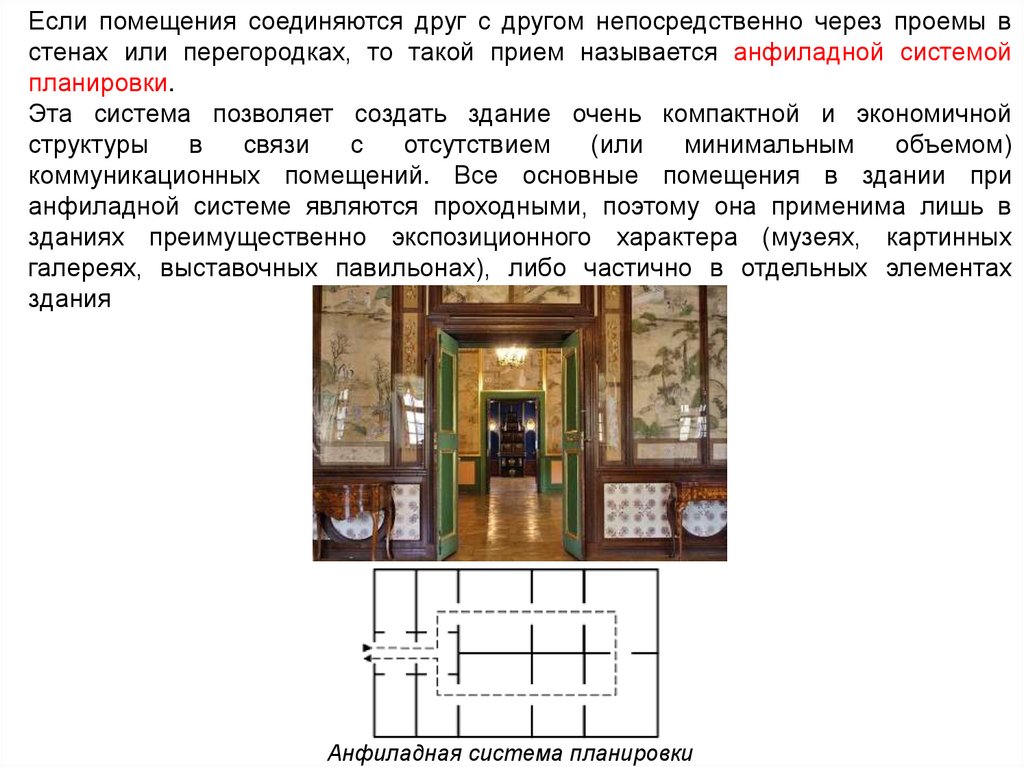

Если помещения соединяются друг с другом непосредственно через проемы в
стенах или перегородках, то такой прием называется анфиладной системой
планировки.
Эта система позволяет создать здание очень компактной и экономичной
структуры
в
связи
с
отсутствием
(или
минимальным
объемом)
коммуникационных помещений. Все основные помещения в здании при
анфиладной системе являются проходными, поэтому она применима лишь в
зданиях преимущественно экспозиционного характера (музеях, картинных
галереях, выставочных павильонах), либо частично в отдельных элементах
здания
Анфиладная система планировки

32.

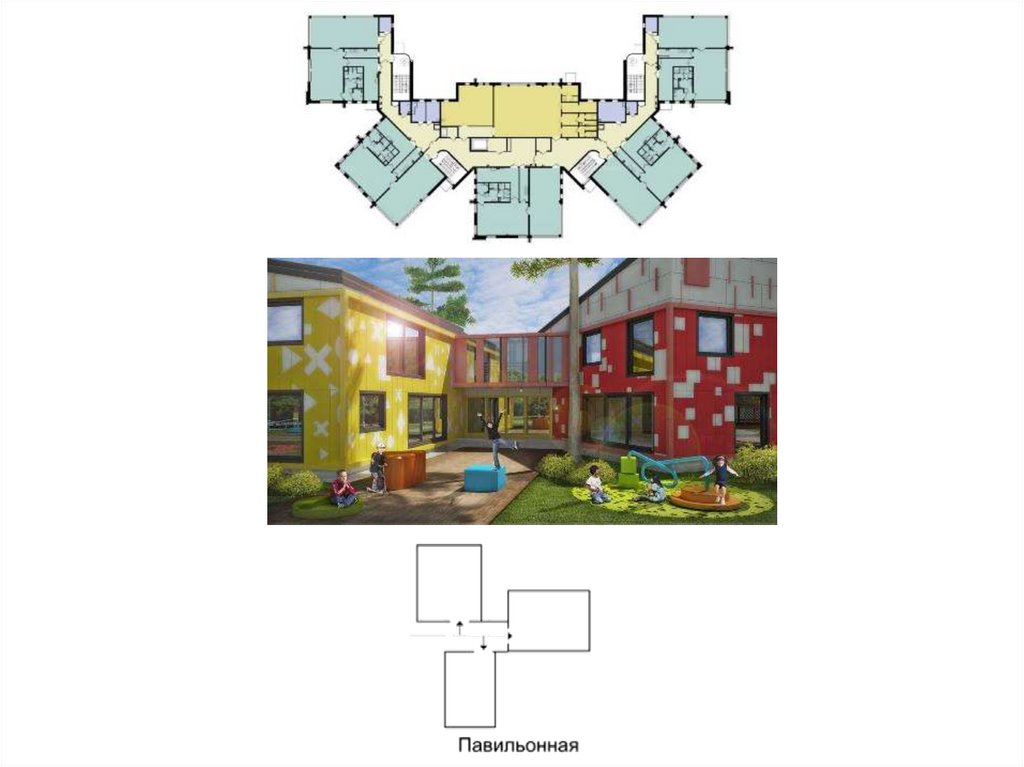

33.

34.

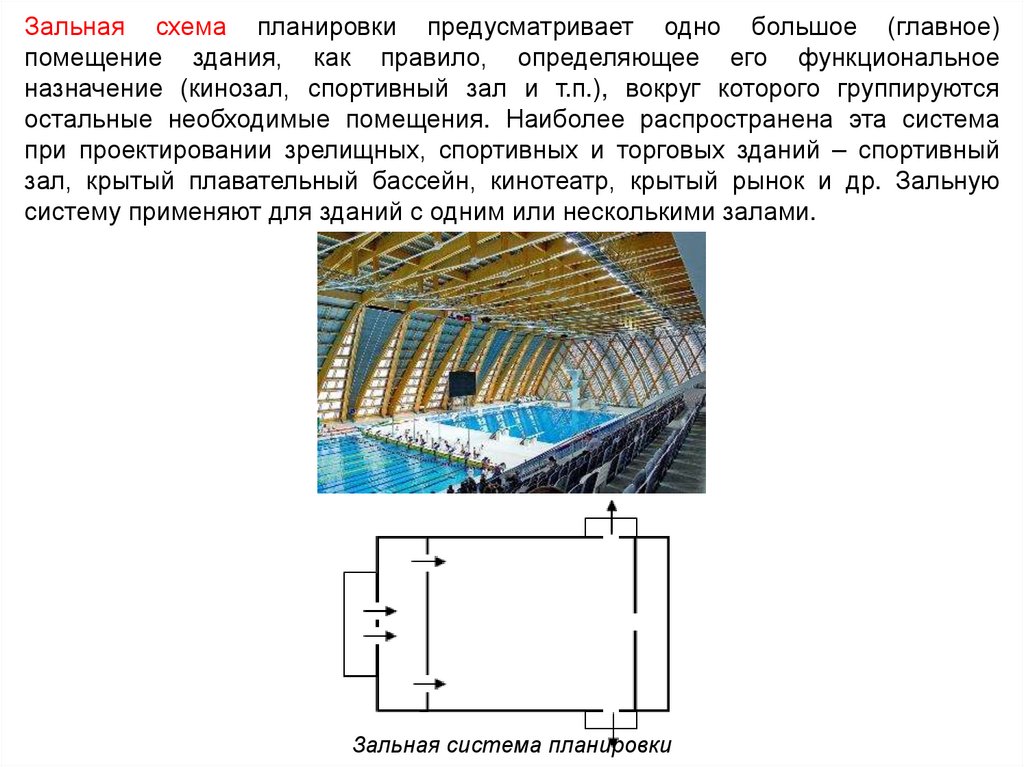

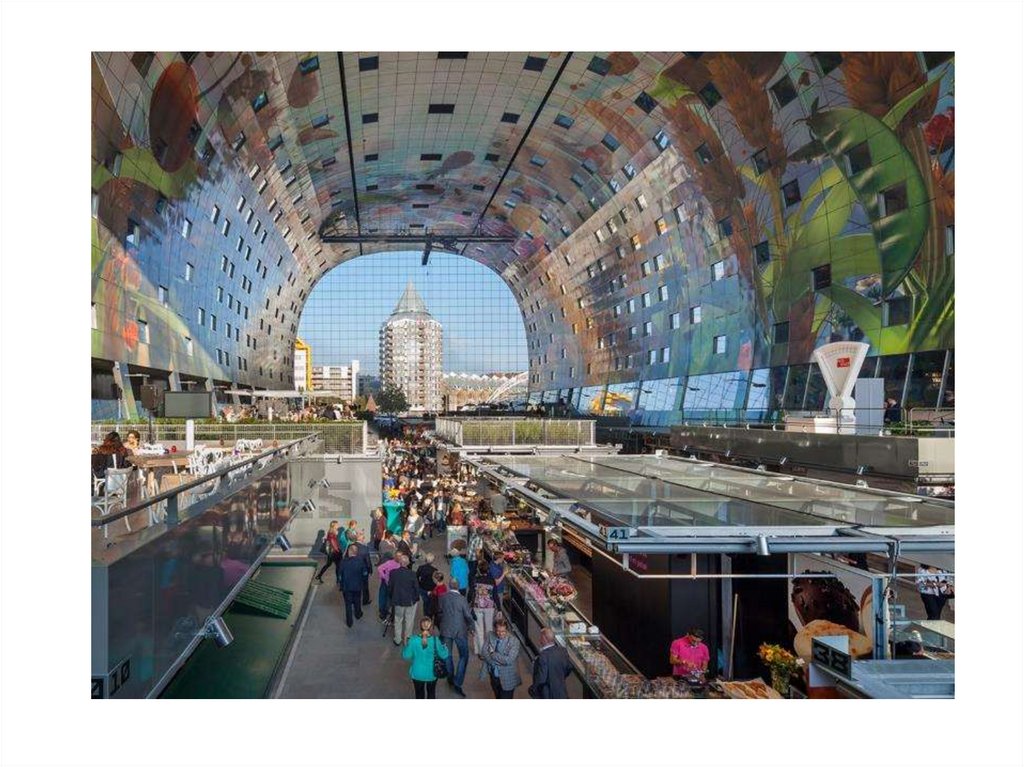

Зальная схема планировки предусматривает одно большое (главное)
помещение здания, как правило, определяющее его функциональное
назначение (кинозал, спортивный зал и т.п.), вокруг которого группируются
остальные необходимые помещения. Наиболее распространена эта система
при проектировании зрелищных, спортивных и торговых зданий – спортивный
зал, крытый плавательный бассейн, кинотеатр, крытый рынок и др. Зальную
систему применяют для зданий с одним или несколькими залами.
Зальная система планировки

35.

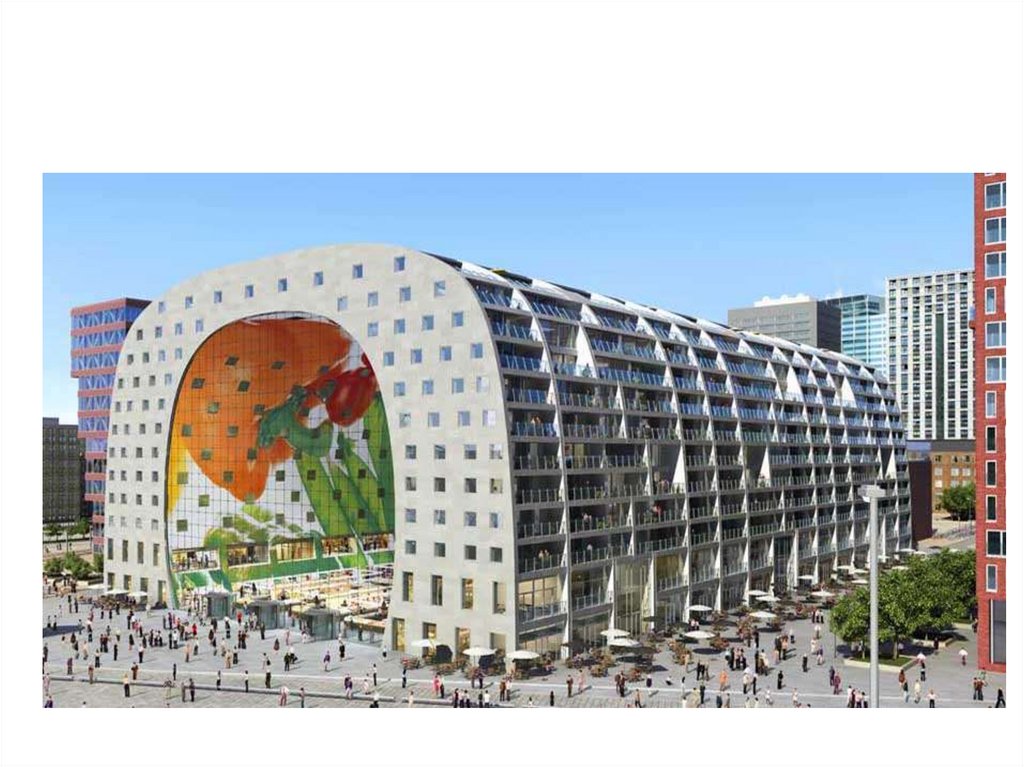

36.

37.

Некоторые
многофункциональные
здания
имеют смешанную
или
комбинированную систему планировки, поскольку в здании объединяются
помещения для различных функциональных процессов (главных и
подсобных). Т.е. могут быть использованы отдельные элементы из различных
типов объемно-планировочных решений. Данная схема используется в том
случае, если осуществляется проектирование многофункционального здания,
где происходит объединение нескольких типов планировок (коридорная,
анфиладная, атриумная и другие).Так, например, в здании крупного
физкультурно-оздоровительного комплекса зальная система спортивных
залов сочетается с коридорной планировкой помещений для занятий в
спортивных секциях и кружках
зальная
система
коридорная
система
Коридорно-кольцевая
система с атриумом
Смешанные (комбинированные) системы планировки

38.

КЛАССИФИКАЦИЯ ОБЩЕСТВЕННЫХ ЗДАНИЙ
• учебно-воспитательные
• научные
• общественного питания
• спортивные
• административные
• торговые
• транспортные
• лечебные
• зрелищные

39.

Планировочные элементы общественных зданий делятся на
• основные,
• подсобные : входная группа (тамбур, вестибюль, гардеробные,
обслуживающие помещения), санузлы, буфет,
• коммуникационные: горизонтальные (коридоры, галереи, переходы) и
вертикальные (лестницы, пандусы, лифты, эскалаторы)
Взаимное расположение основных планировочных элементов в
соответствии с функциональным назначением и лучшей организацией
людских потоков указывает на качество планировки здания.

40.

41.

42.

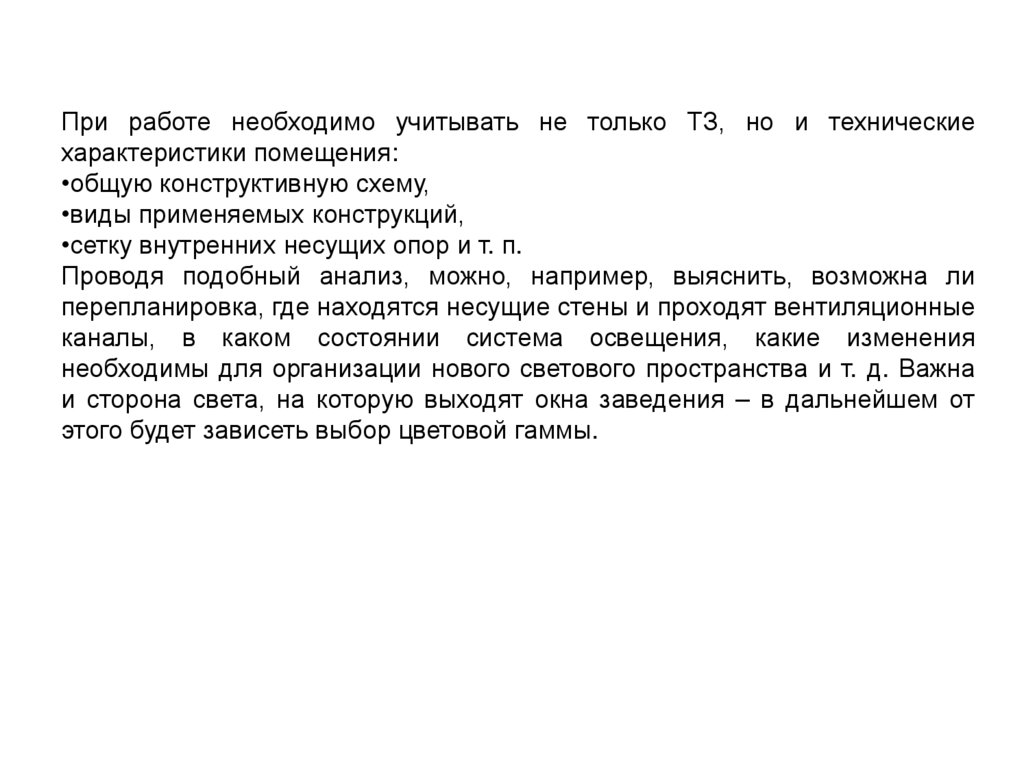

При работе необходимо учитывать не только ТЗ, но и технические
характеристики помещения:
•общую конструктивную схему,
•виды применяемых конструкций,
•сетку внутренних несущих опор и т. п.
Проводя подобный анализ, можно, например, выяснить, возможна ли
перепланировка, где находятся несущие стены и проходят вентиляционные
каналы, в каком состоянии система освещения, какие изменения
необходимы для организации нового светового пространства и т. д. Важна
и сторона света, на которую выходят окна заведения – в дальнейшем от
этого будет зависеть выбор цветовой гаммы.

43.

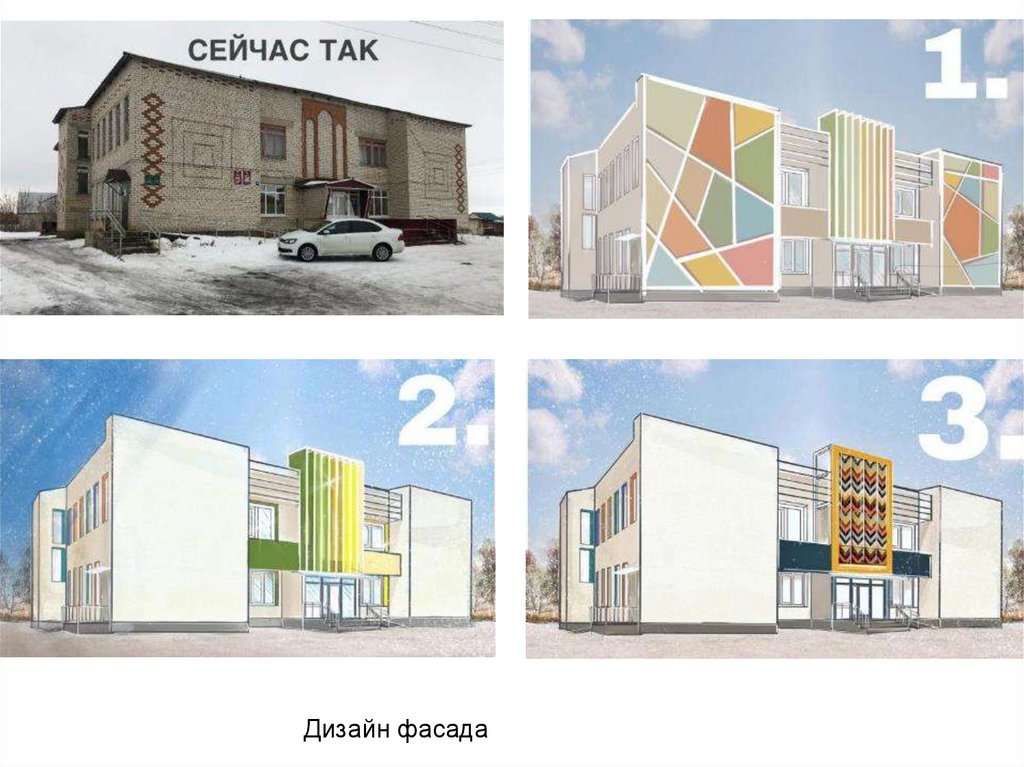

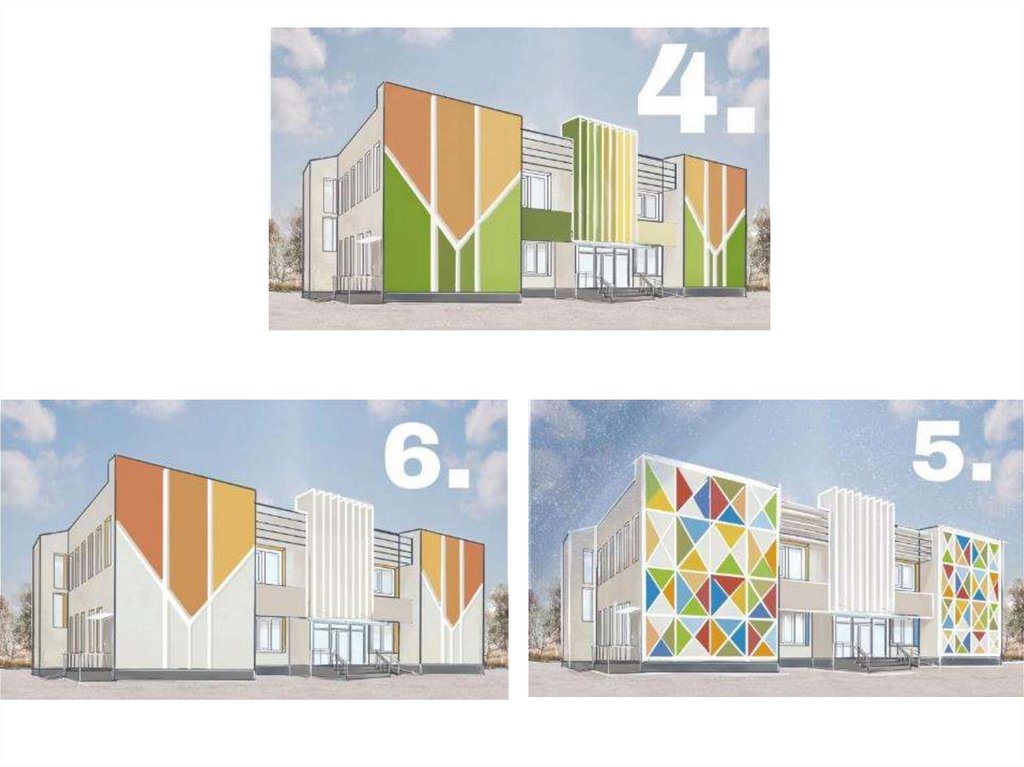

Дизайн фасада
