Методика выполнения КР (1) (2)

1. ПРИКЛАДНАЯ ГЕОДЕЗИЯ

Инженерно- геодезическое
проектирование
Методика к выполнению курсовой
работы

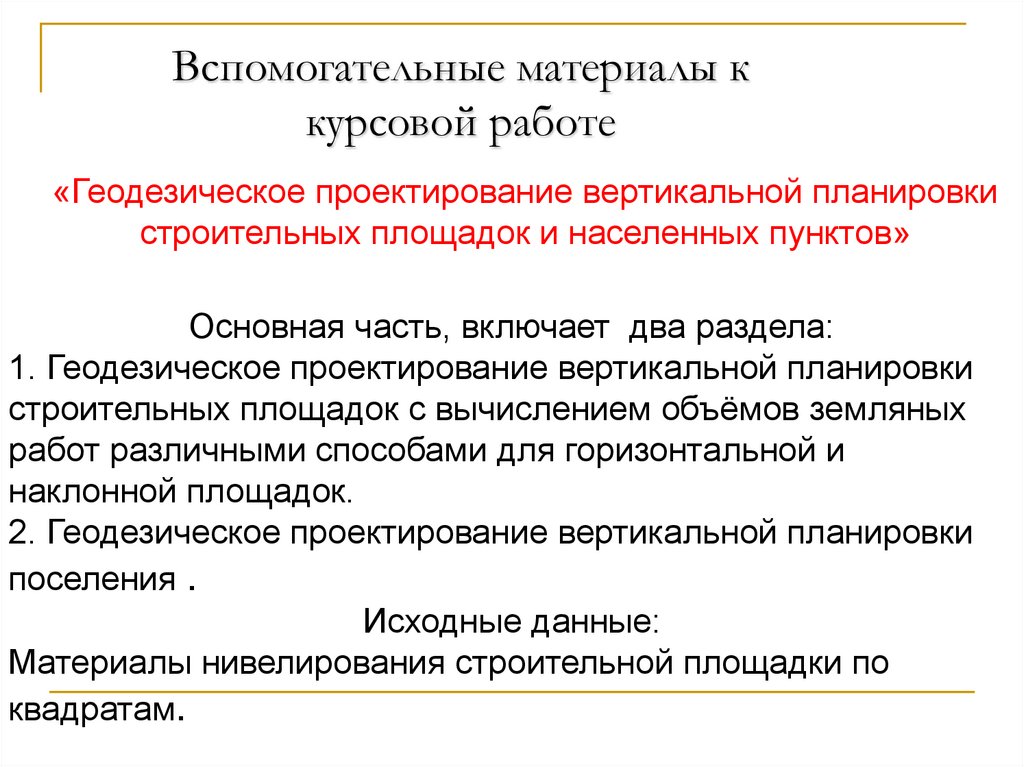

2. Вспомогательные материалы к курсовой работе

«Геодезическое проектирование вертикальной планировки
строительных площадок и населенных пунктов»
Основная часть, включает два раздела:
1. Геодезическое проектирование вертикальной планировки
строительных площадок с вычислением объёмов земляных
работ различными способами для горизонтальной и
наклонной площадок.
2. Геодезическое проектирование вертикальной планировки
поселения .

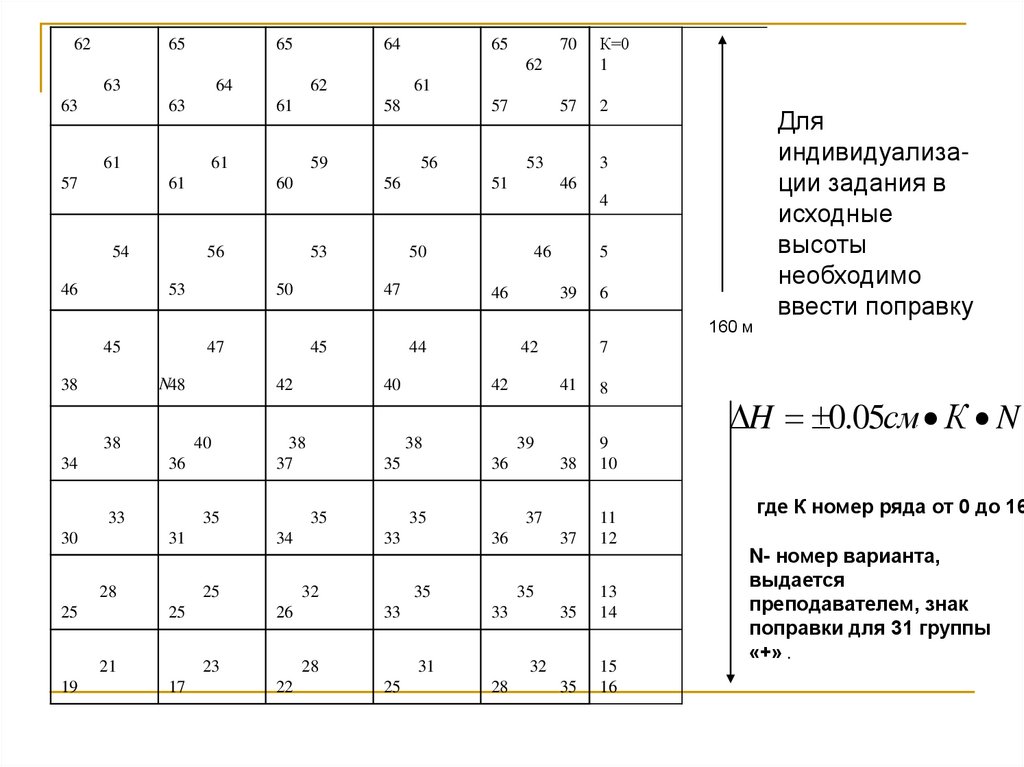

Исходные данные:
Материалы нивелирования строительной площадки по
квадратам.

3.

62
65
65
64
65
70
К=0
1
57
2
62
63
63
64
63
61
57
62
61
61
61
61
58
59
60
57
56
56
53
51
3
46
4
54
46
56
53
53
50
50
47
46
46
5
39
6
160 м
45
47
N48
38
38
34
36
30
31
25
21
26
36
33
8
38
9
10
37
11
12
35
13
14
35
15
16
35
33
31
25
41
37
35
28
22
36
33
7
39
35
32
23
17
42
35
35
25
42
38
34
25
44
40
38
37
35
28
19
42
40
33
45
32
28
Для
индивидуализации задания в
исходные
высоты
необходимо
ввести поправку
H 0.05см К N
где К номер ряда от 0 до 16
N- номер варианта,
выдается
преподавателем, знак
поправки для 31 группы
«+» .

4. Проектирование вертикальной планировки строительных площадок с вычислением объёмов земляных работ различными способами

Hj

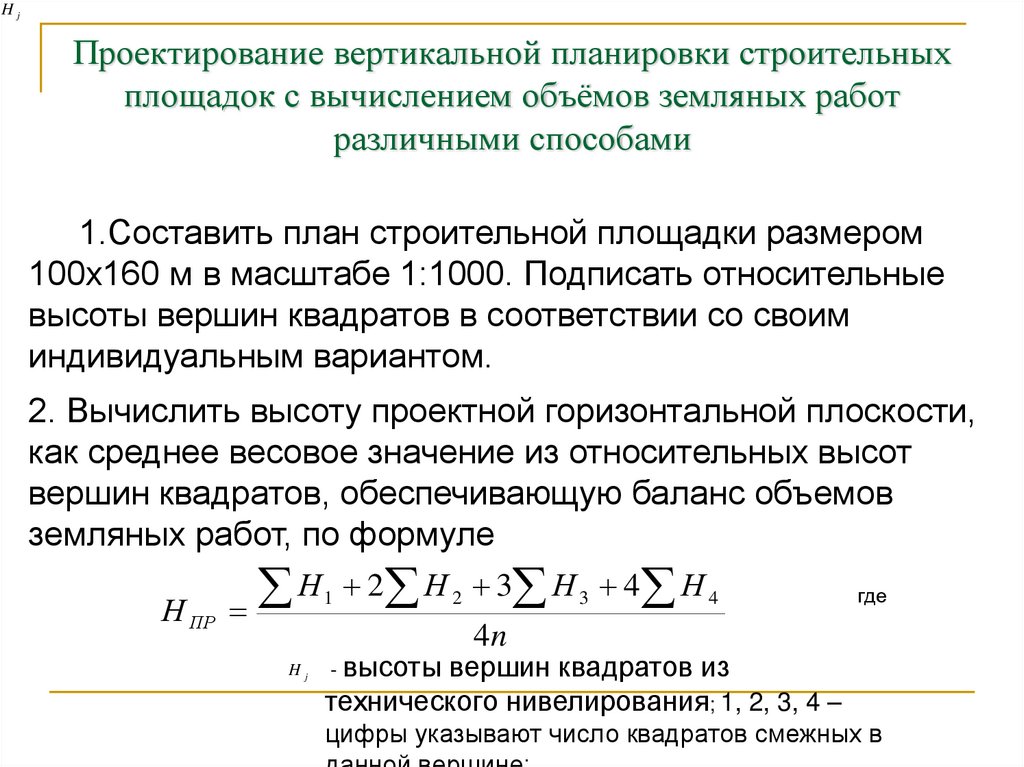

Проектирование вертикальной планировки строительных
площадок с вычислением объёмов земляных работ
различными способами
1.Составить план строительной площадки размером
100х160 м в масштабе 1:1000. Подписать относительные
высоты вершин квадратов в соответствии со своим
индивидуальным вариантом.
2. Вычислить высоту проектной горизонтальной плоскости,
как среднее весовое значение из относительных высот
вершин квадратов, обеспечивающую баланс объемов
земляных работ, по формуле
Н ПР
Н 2 Н 3 Н 4 Н
1
2
3
4
где
4n
Hj
- высоты вершин квадратов из
технического нивелирования; 1, 2, 3, 4 –
цифры указывают число квадратов смежных в

5. Вычисление проектной высоты

Обозначения
Значения
∑Н1
2 ∑Н2
3 ∑Н3
4 ∑Н4
Н ПР
Н 2 Н 3 Н 4 Н 41.256
1
2
3
4n
4

6.

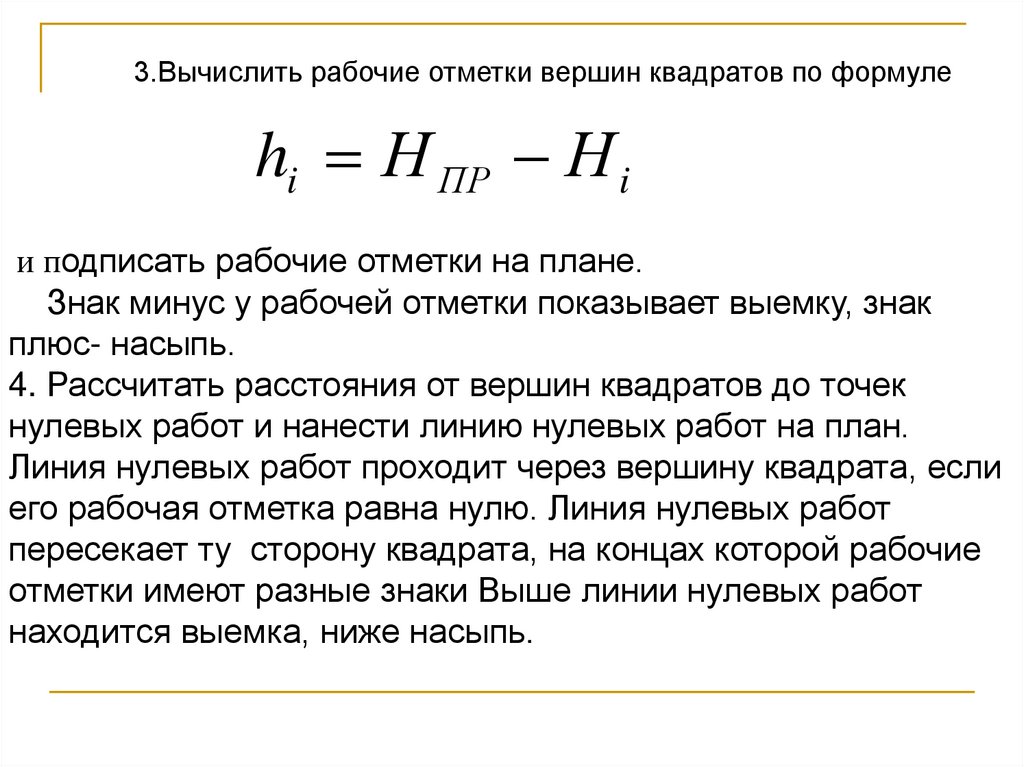

3.Вычислить рабочие отметки вершин квадратов по формуле
hi Н ПР Н i
и подписать рабочие отметки на плане.
Знак минус у рабочей отметки показывает выемку, знак
плюс- насыпь.
4. Рассчитать расстояния от вершин квадратов до точек
нулевых работ и нанести линию нулевых работ на план.
Линия нулевых работ проходит через вершину квадрата, если
его рабочая отметка равна нулю. Линия нулевых работ
пересекает ту сторону квадрата, на концах которой рабочие
отметки имеют разные знаки Выше линии нулевых работ
находится выемка, ниже насыпь.

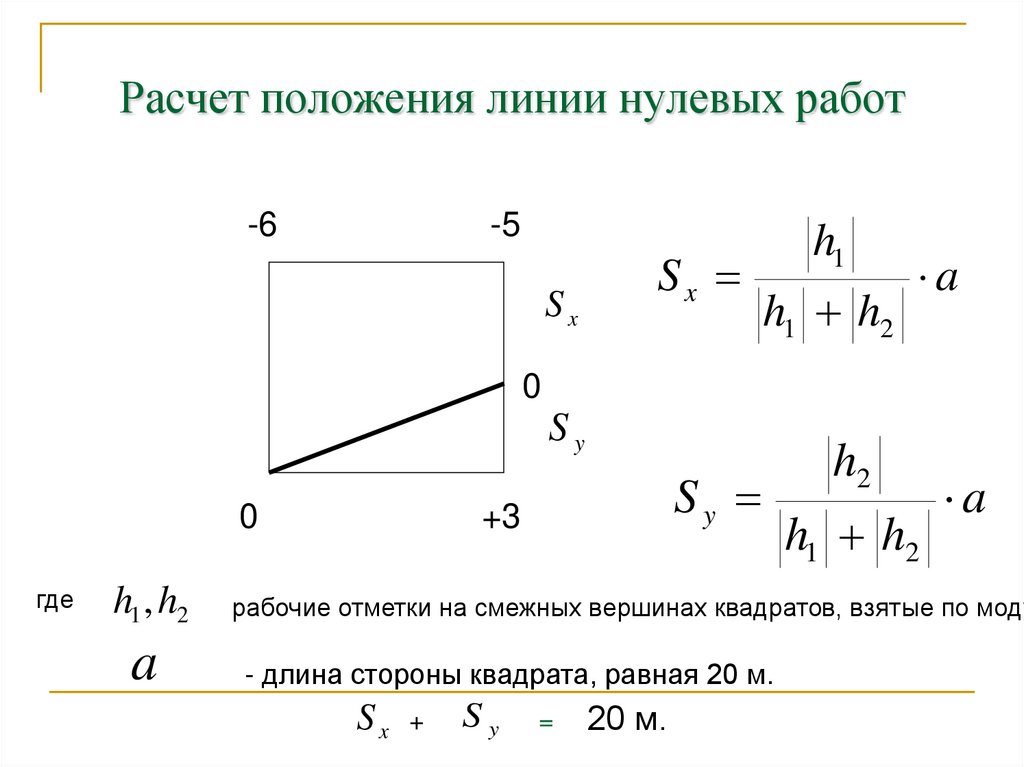

7. Расчет положения линии нулевых работ

-6
-5
Sx
Sx
h1
h1 h2
a
0
Sy
0
где
Sy
+3
h2
h1 h2
a
h1 , h2
рабочие отметки на смежных вершинах квадратов, взятые по моду
a
- длина стороны квадрата, равная 20 м.
Sx +
Sy
=
20 м.

8.

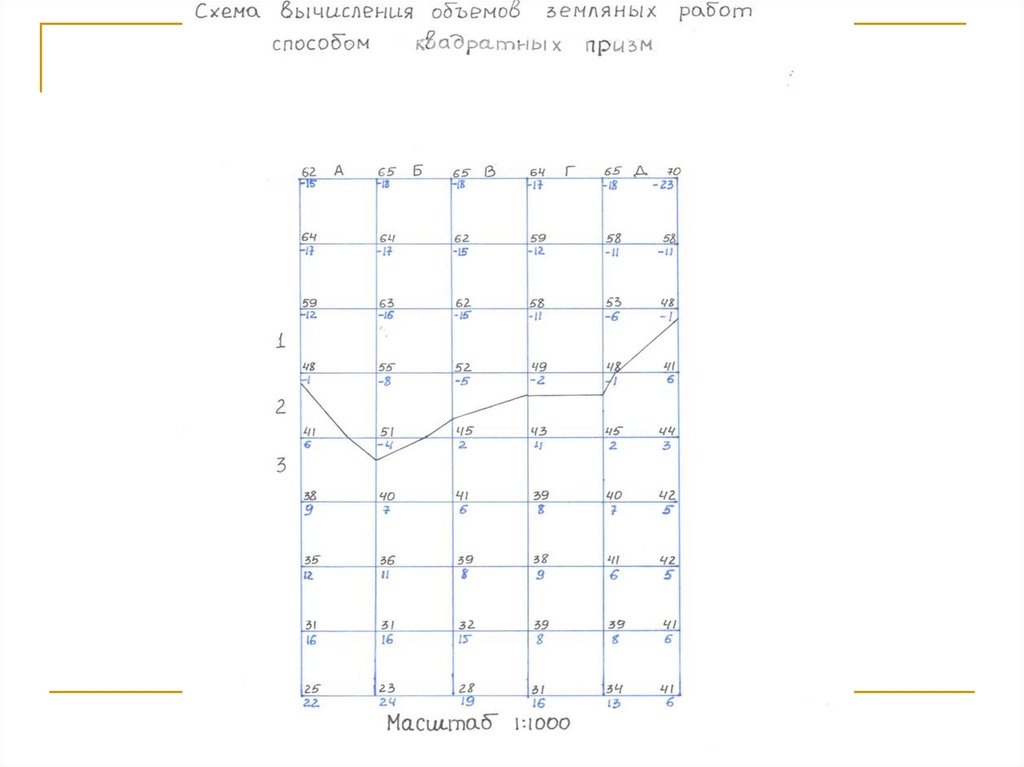

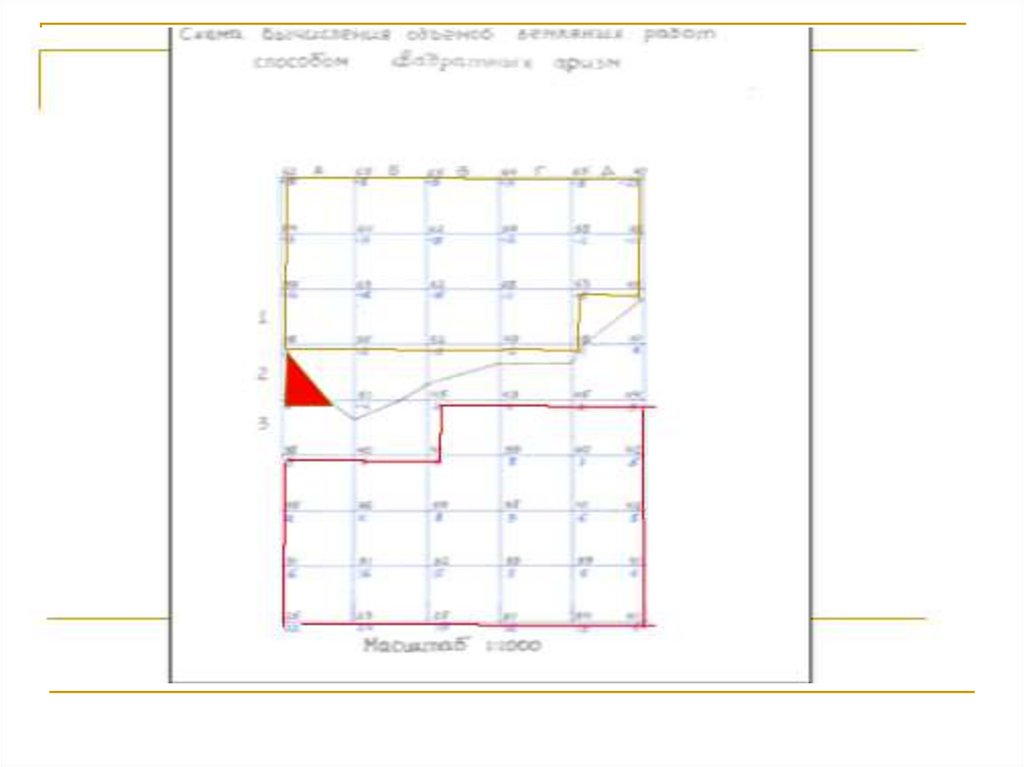

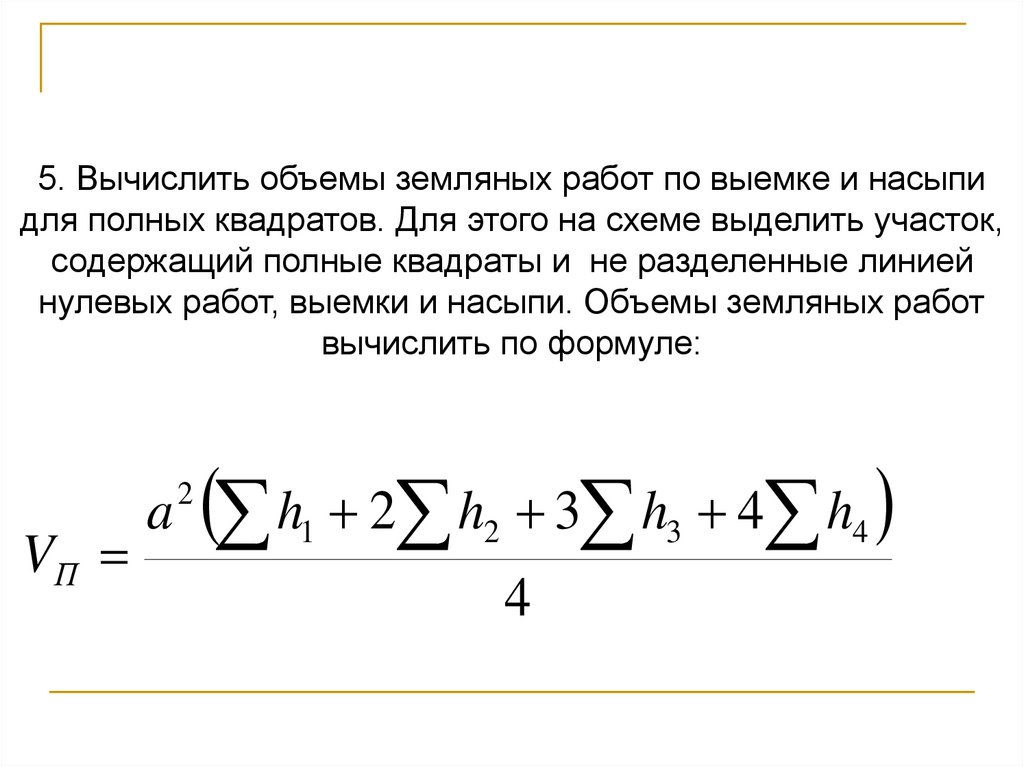

5. Вычислить объемы земляных работ по выемке и насыпи
для полных квадратов. Для этого на схеме выделить участок,
содержащий полные квадраты и не разделенные линией
нулевых работ, выемки и насыпи. Объемы земляных работ
вычислить по формуле:
a h1 2 h2 3 h3 4 h4
2
VП
4

9.

10.

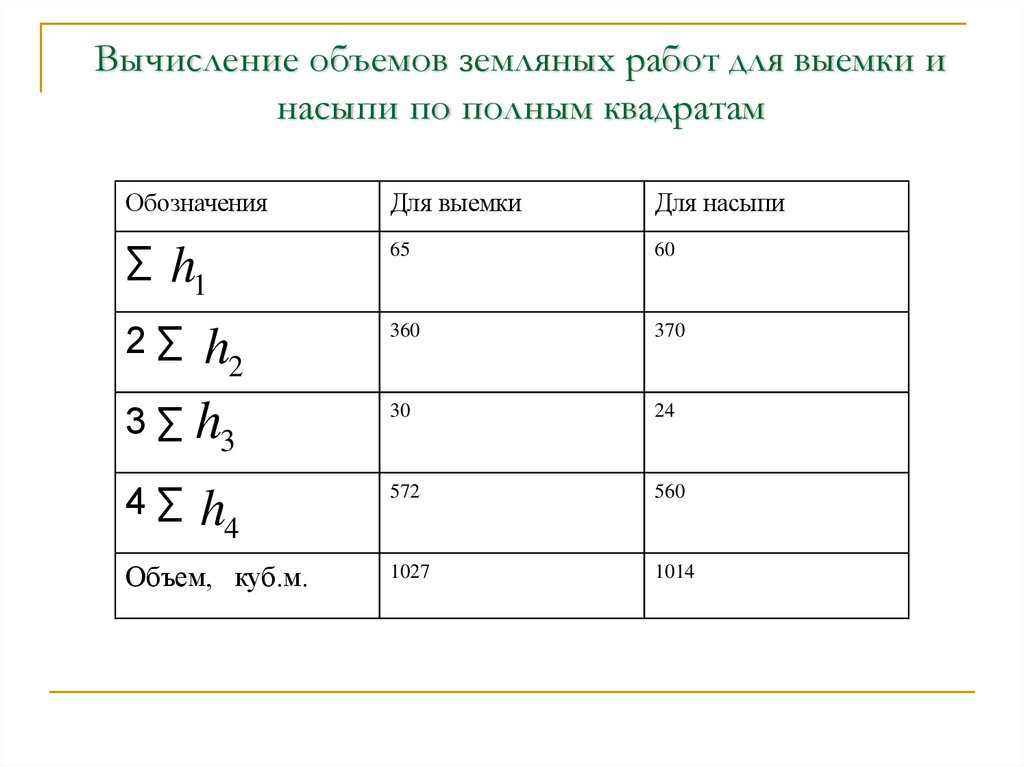

11. Вычисление объемов земляных работ для выемки и насыпи по полным квадратам

Обозначения
Для выемки
Для насыпи
∑ h
65
60
2∑ h
360
370
3 ∑ h3
30
24
4∑ h
572
560
Объем, куб.м.
1027
1014
1
2
4

12.

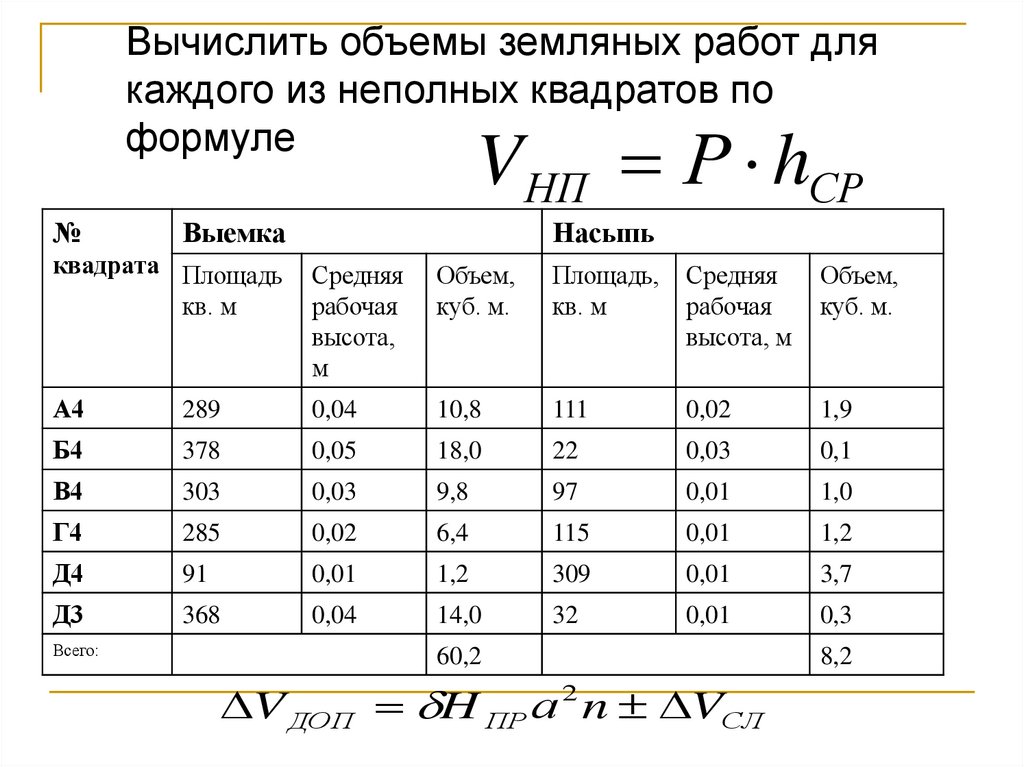

Вычислить объемы земляных работ для
каждого из неполных квадратов по
формуле
VНП Р hСР
№
Выемка
Насыпь
квадрата Площадь
кв. м
Средняя
рабочая
высота,
м
Объем,
куб. м.
Площадь,
кв. м
Средняя
рабочая
высота, м
Объем,
куб. м.
А4
289
0,04
10,8
111
0,02
1,9
Б4
378
0,05
18,0
22
0,03
0,1
В4
303
0,03
9,8
97
0,01
1,0
Г4
285
0,02
6,4
115
0,01
1,2
Д4
91
0,01
1,2
309
0,01
3,7
Д3
368
0,04
14,0
32
0,01
0,3
Всего:
60,2
V ДОП H ПР а 2 n VСЛ
8,2

13.

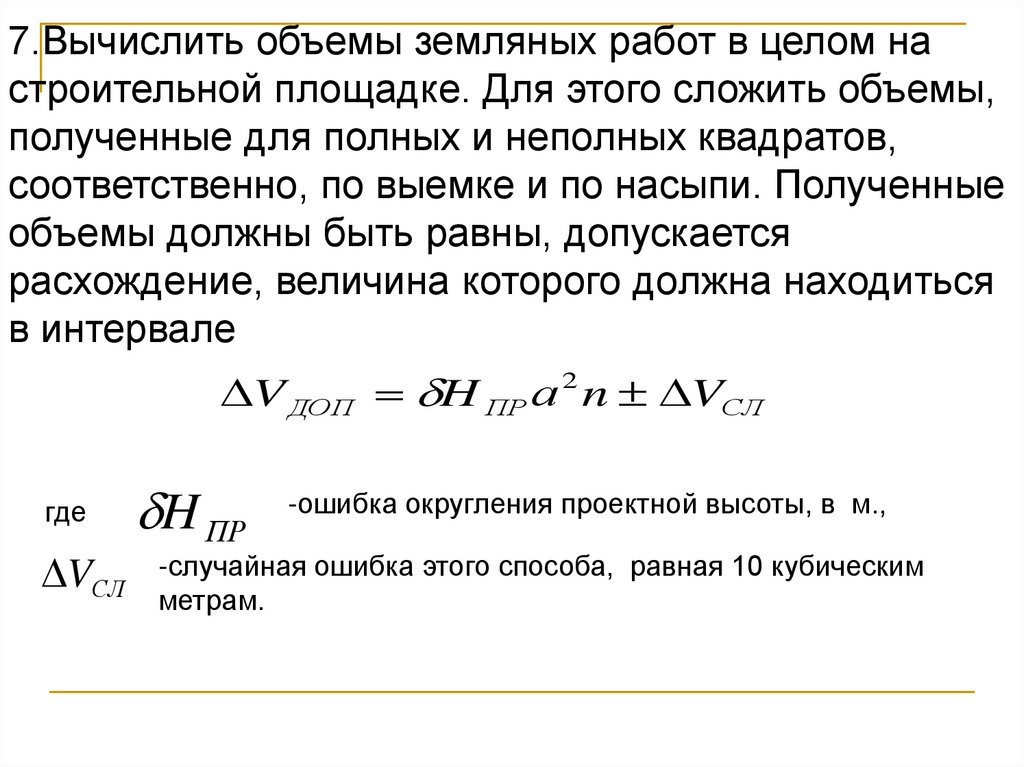

7.Вычислить объемы земляных работ в целом на
строительной площадке. Для этого сложить объемы,
полученные для полных и неполных квадратов,
соответственно, по выемке и по насыпи. Полученные
объемы должны быть равны, допускается
расхождение, величина которого должна находиться
в интервале
V ДОП H ПР а 2 n VСЛ
где
VСЛ
H ПР
-ошибка округления проектной высоты, в м.,
-случайная ошибка этого способа, равная 10 кубическим
метрам.

14.

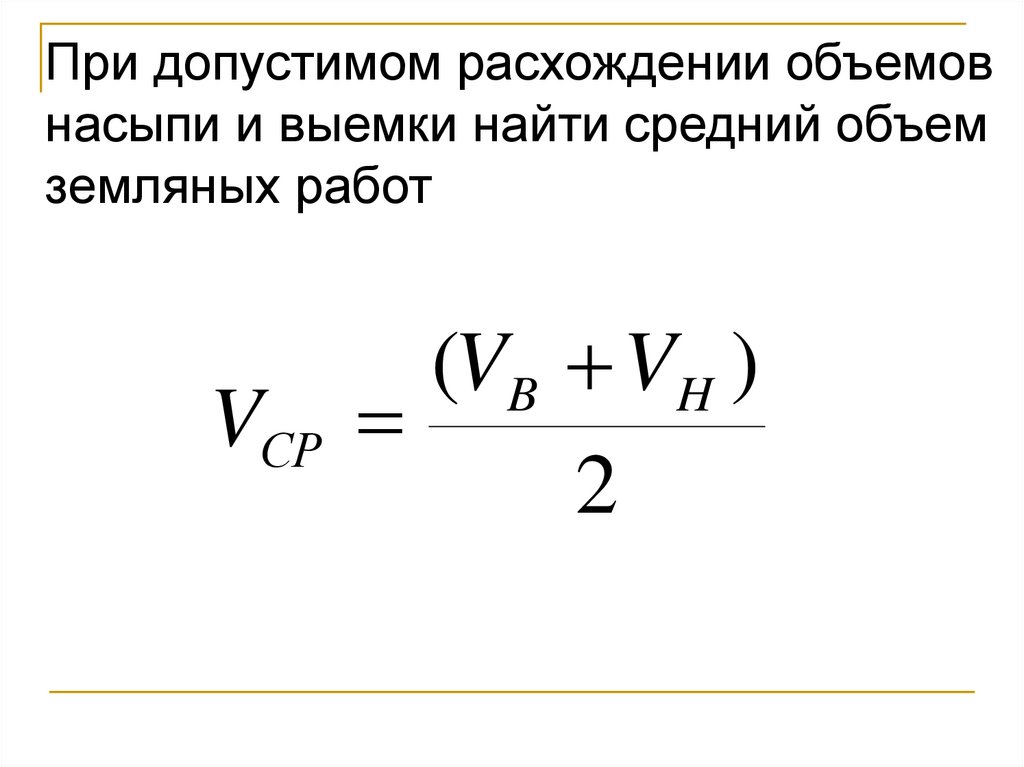

При допустимом расхождении объемов
насыпи и выемки найти средний объем
земляных работ
(VB VH )
VСР
2

15.

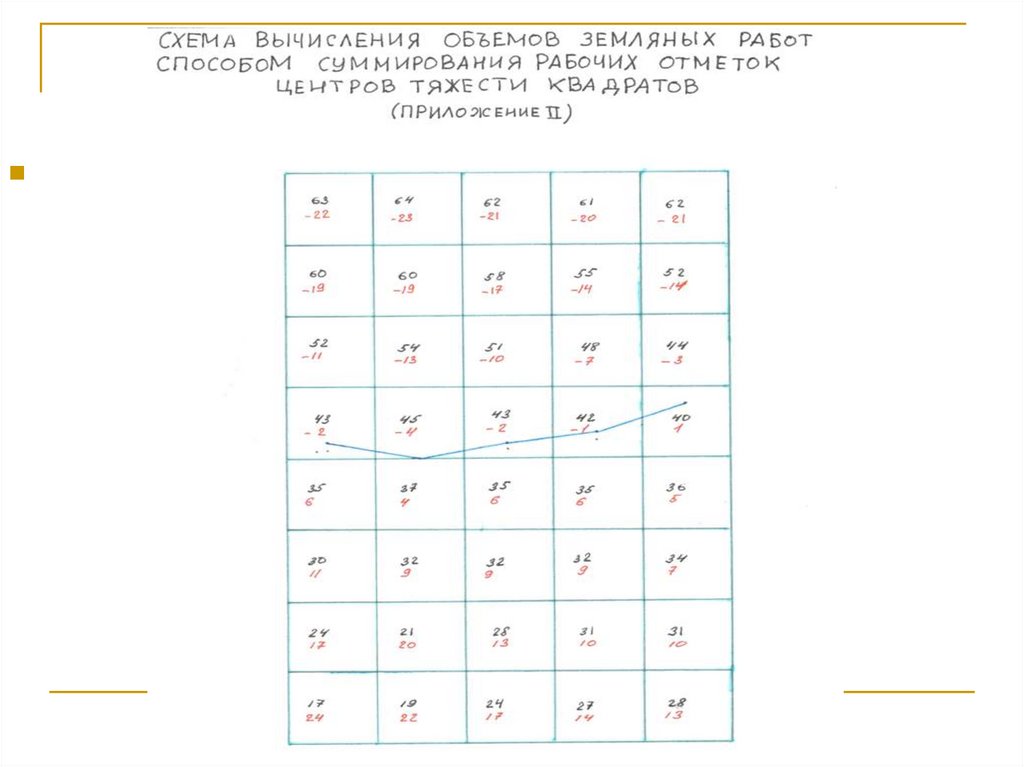

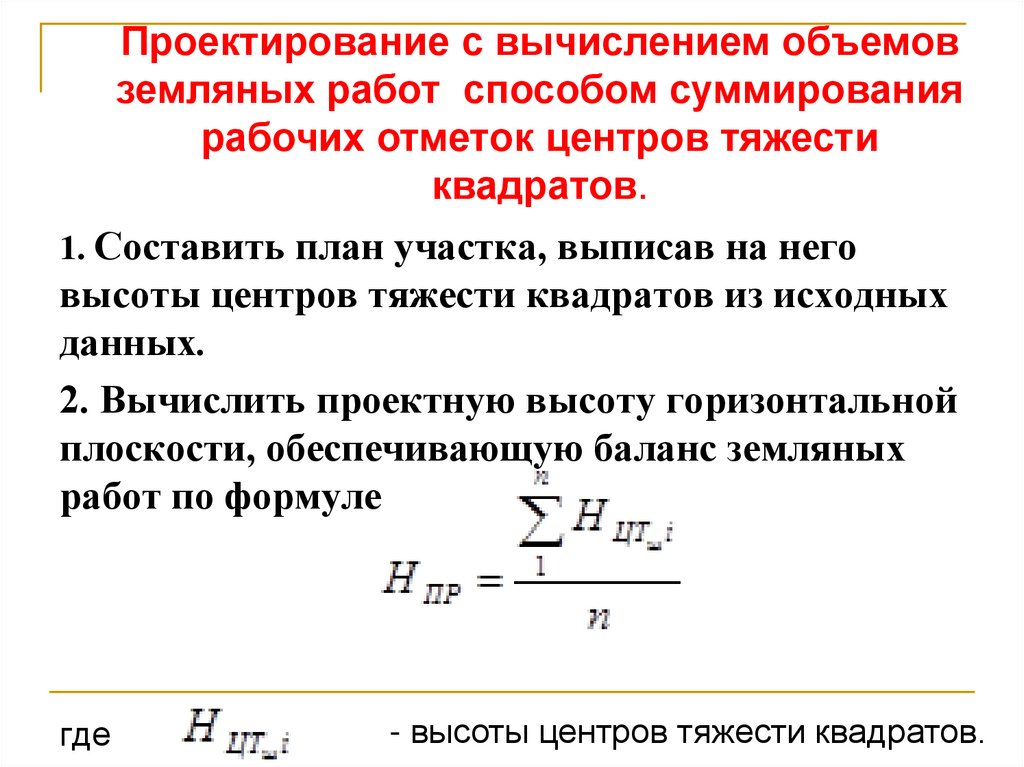

Проектирование с вычислением объемов
земляных работ способом суммирования
рабочих отметок центров тяжести
квадратов.
1. Составить план участка, выписав на него
высоты центров тяжести квадратов из исходных
данных.
2. Вычислить проектную высоту горизонтальной
плоскости, обеспечивающую баланс земляных
работ по формуле налитичес
-графический;
, ,
где
афоанал
- высоты центров тяжести квадратов.

16.

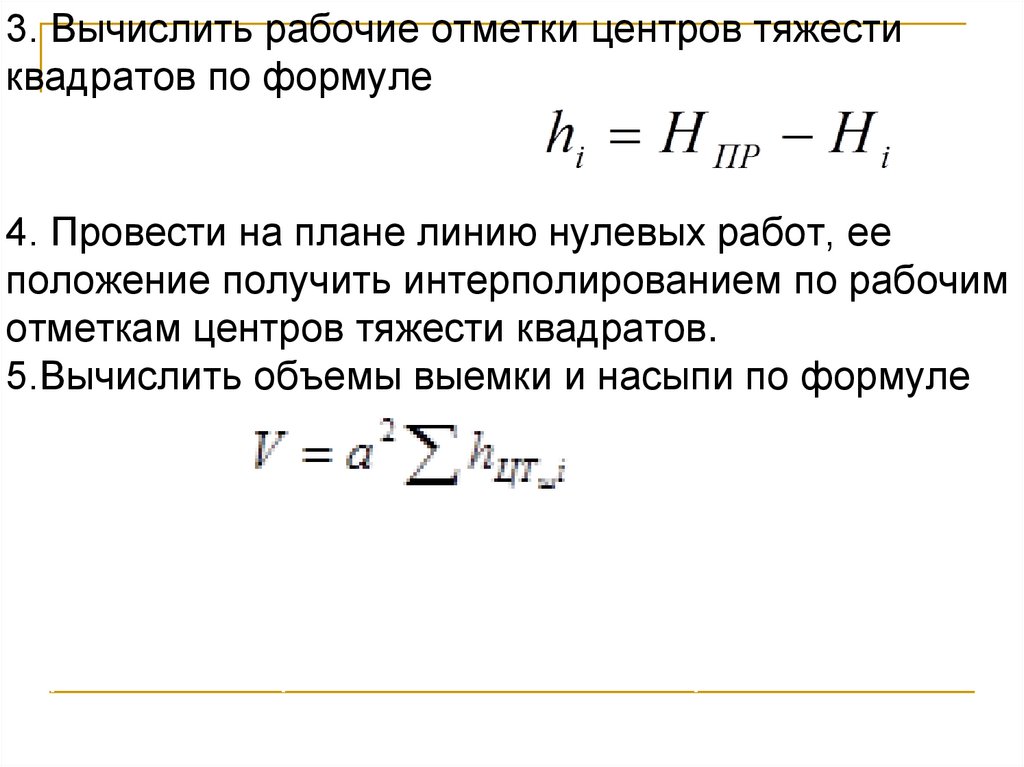

3. Вычислить рабочие отметки центров тяжести
квадратов по формуле поверхности, путем
графических построений на топографическом плане
4. Провести на плане линию нулевых работ, ее
положение получить интерполированием по рабочим
отметкам центров тяжести квадратов. и пециальных
5.Вычислить объемы выемки и насыпи по формуле
летки, номограммы. Проектные высоты и высоты земли
находятся графическим интерполиров4. Провести нинию
нулевых работ, ее положение получить
интерполированием по рабочим отметкам центров
тяжести квадратов.
лированием по рабочим отметкам центров тяжести
квадратов.

17.

Графический способ заключается в получении
проектной поверхности, путем графических
построений на топографическом плане или
специальных чертежах , при этом используются
различные графики, палетки, номограммы. Проектные
высоты и высоты земли находятся графическим
интерполированием. Графический способ применяется
тогда, когда не требуется высокая точность
определения проектных высот и рабочих отметок, то
есть, на начальных стадиях проектирования при
составлении проектного задания.

18.

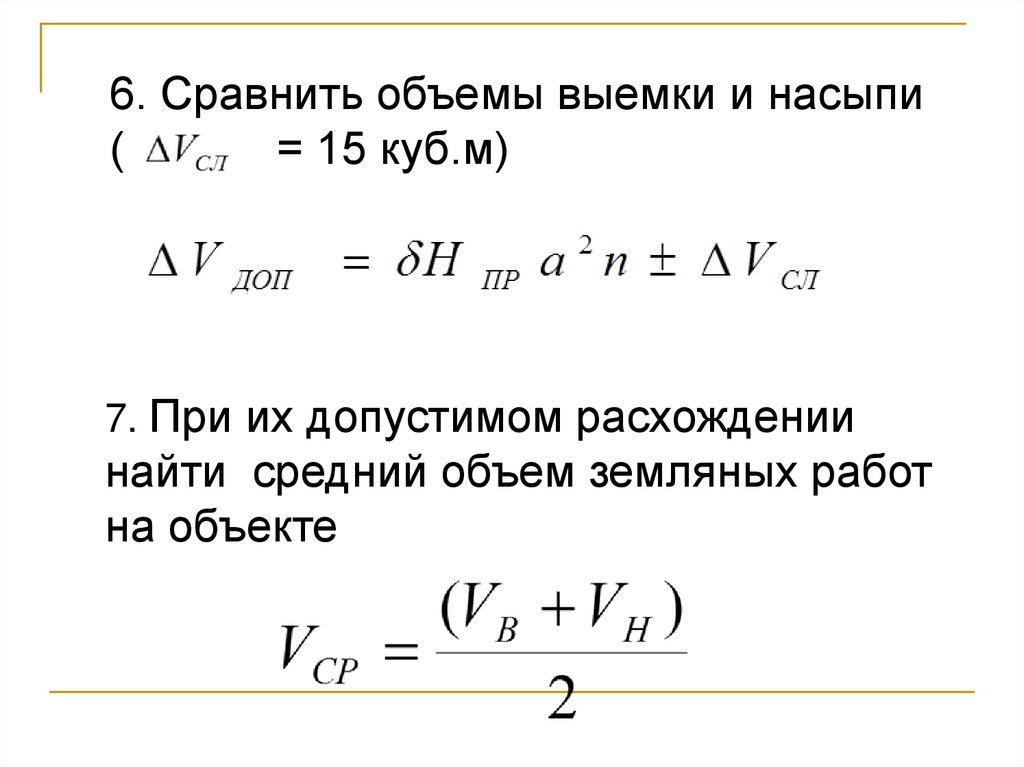

6. Сравнить объемы выемки и насыпи
(
= 15 куб.м)
7. При их допустимом расхождении
найти средний объем земляных работ
на объекте
Про=

19.

Проектирование с вычислением объемов
земляных работ способом горизонтальных
пластов:
1)
составить топографический план исходного
участка, горизонтали провести через 10 см;
2)
вычислить высоту проектной горизонтальной
плоскости, обеспечивающую баланс земляных
работ, по формуле
Где Hi- высоты точек (вершин квадратов) из
технического нивелирования;

20.

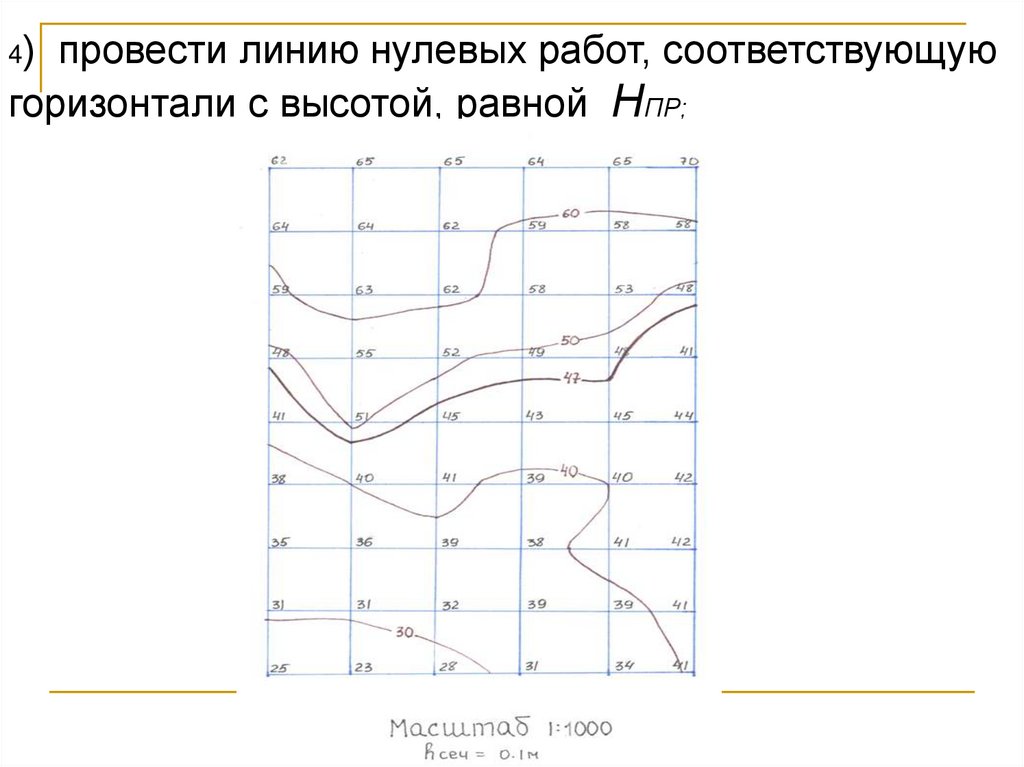

4)
провести линию нулевых работ, соответствующую
горизонтали с высотой, равной НПР;

21.

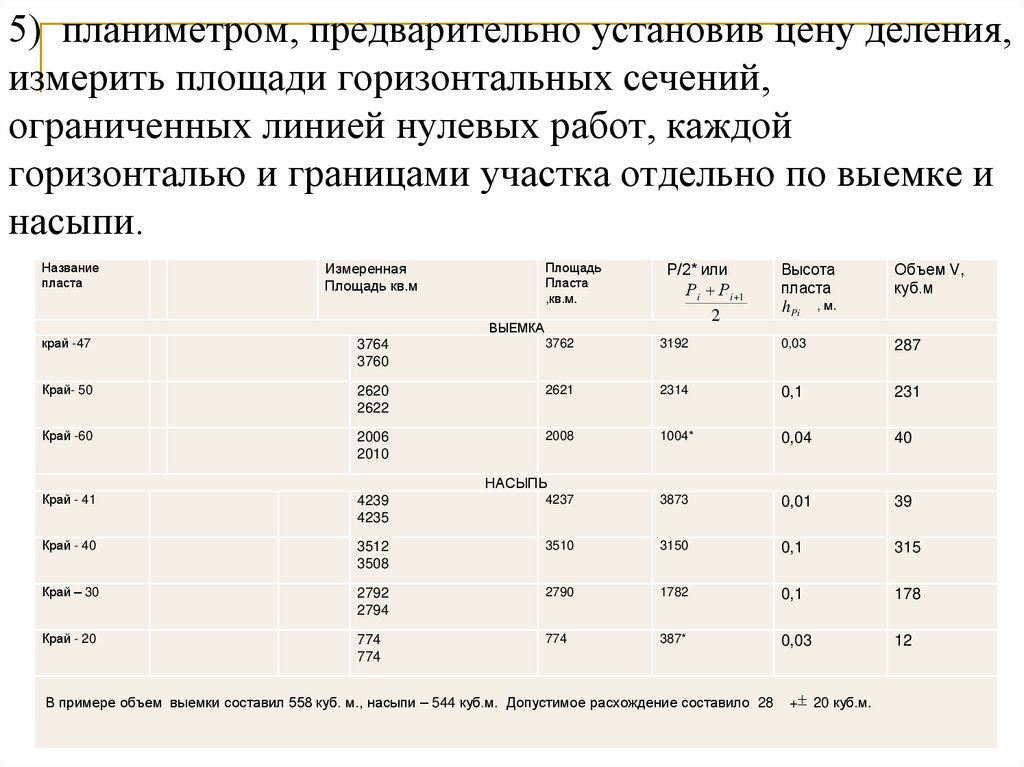

5) планиметром, предварительно установив цену деления,
измерить площади горизонтальных сечений,
ограниченных линией нулевых работ, каждой
горизонталью и границами участка отдельно по выемке и
насыпи.ельствОбычно аналитическим способом проектируют наиболее
от Название
5) планиметром, предварительно
установив
ценуР/2*деления,
измерить
Площадь
Измеренная
или
Высота
Объем V,
пласта
Пласта
Площадь кв.м
пласта
куб.м
Р Р нулевых работ,
площади горизонтальных сечений, ограниченных
линией
,кв.м.
, м.
h
2
ВЫЕМКА отдельно по выемке и
каждой
горизонталью
и
границами
участка
край -47
3762
3192
0,03
3764
287
3760сооружения, имеющие строгую геометрическую
насыпи.ветственнинженерны
Край- 50 (аэродромы). Аналитическим
2621
2314 проектируют
2620
0,1
231
форму
способом
так же
опорные
2622
точки,
линии, плоскости, положение
которых
должно
быть сохранено
при
Край -60
2008
1004*
2006
0,04
40
2010
проектировании другими способами.
Если при аналитическом способе
проектирования
поверхность
задана НАСЫПЬ
редкой
точек, то0,01
результаты
Край - 41
4237 сетью3873
4239
39
4235
проектирования будут грубыми. В этом случае лучше использовать
Край - 40
3510
3150
3512
0,1
315
графический
способ.
3508
i
i 1
Pi
Край – 30
2792
2794
2790
1782
0,1
178
Край - 20
774
774
774
387*
0,03
12
В примере объем выемки составил 558 куб. м., насыпи – 544 куб.м. Допустимое расхождение составило 28
+ 20 куб.м.

22.

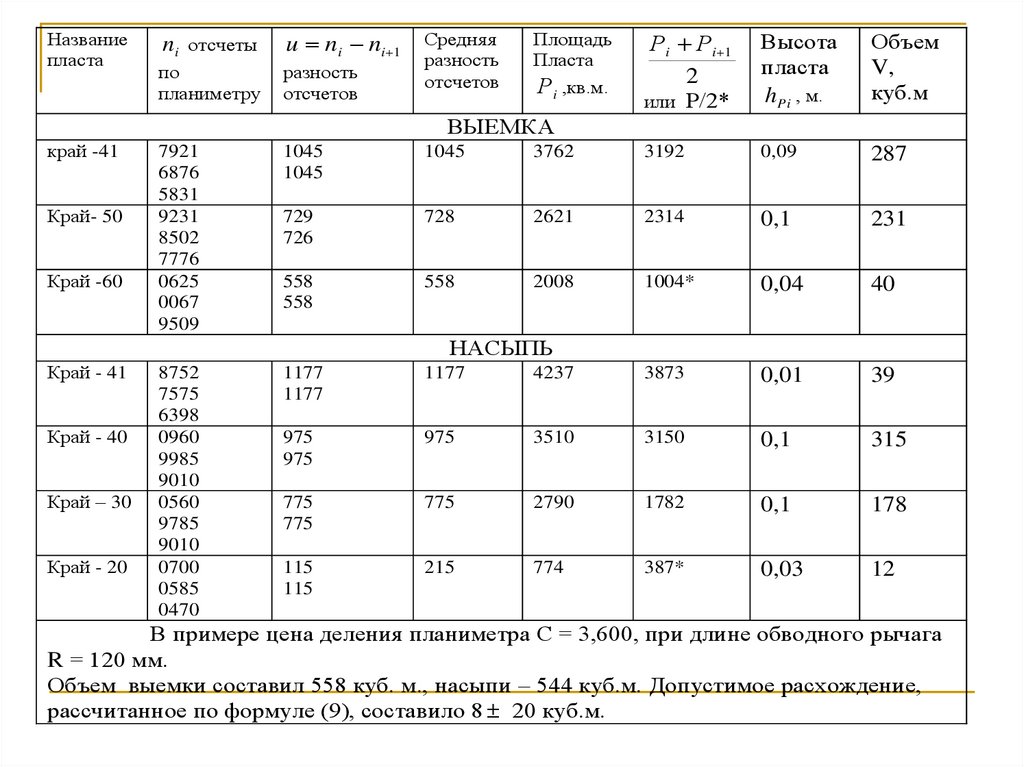

Название
пласта
ni отсчеты
u ni ni 1
по
планиметру
разность
отсчетов
Средняя
разность
отсчетов
Площадь
Пласта
Рi ,кв.м.
Рi Рi 1
2
или Р/2*
Высота
пласта
h Pi , м.
Объем
V,
куб.м
ВЫЕМКА
край -41
Край- 50
Край -60
7921
6876
5831
9231
8502
7776
0625
0067
9509
1045
1045
1045
3762
3192
0,09
287
729
726
728
2621
2314
0,1
231
558
558
558
2008
1004*
0,04
40
НАСЫПЬ
Край - 41
Край - 40
Край – 30
Край - 20
8752
7575
6398
0960
9985
9010
0560
9785
9010
0700
0585
0470
1177
1177
1177
4237
3873
0,01
39
975
975
975
3510
3150
0,1
315
775
775
775
2790
1782
0,1
178
115
115
215
774
387*
0,03
12
В примере цена деления планиметра С = 3,600, при длине обводного рычага
R = 120 мм.
Объем выемки составил 558 куб. м., насыпи – 544 куб.м. Допустимое расхождение,
рассчитанное по формуле (9), составило 8 20 куб.м.

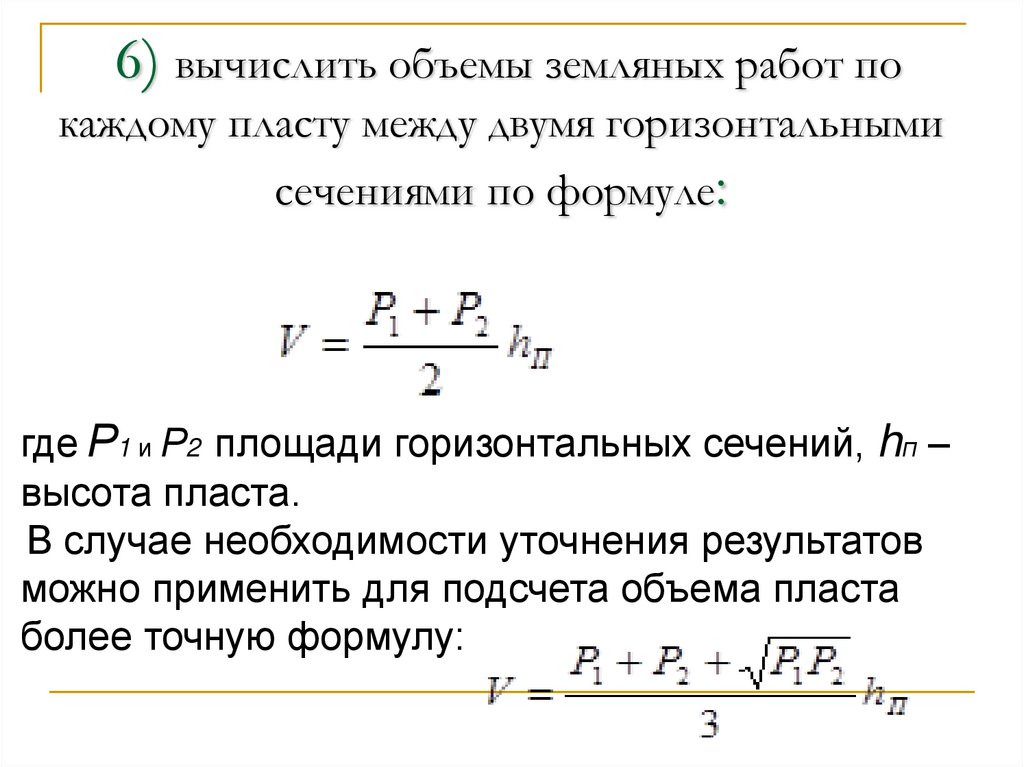

23. 6) вычислить объемы земляных работ по каждому пласту между двумя горизонтальными сечениями по формуле:

где Р1 и Р2 площади горизонтальных сечений, hП –
высота пласта.
В случае необходимости уточнения результатов
можно применить для подсчета объема пласта
более точную формулу:

24.

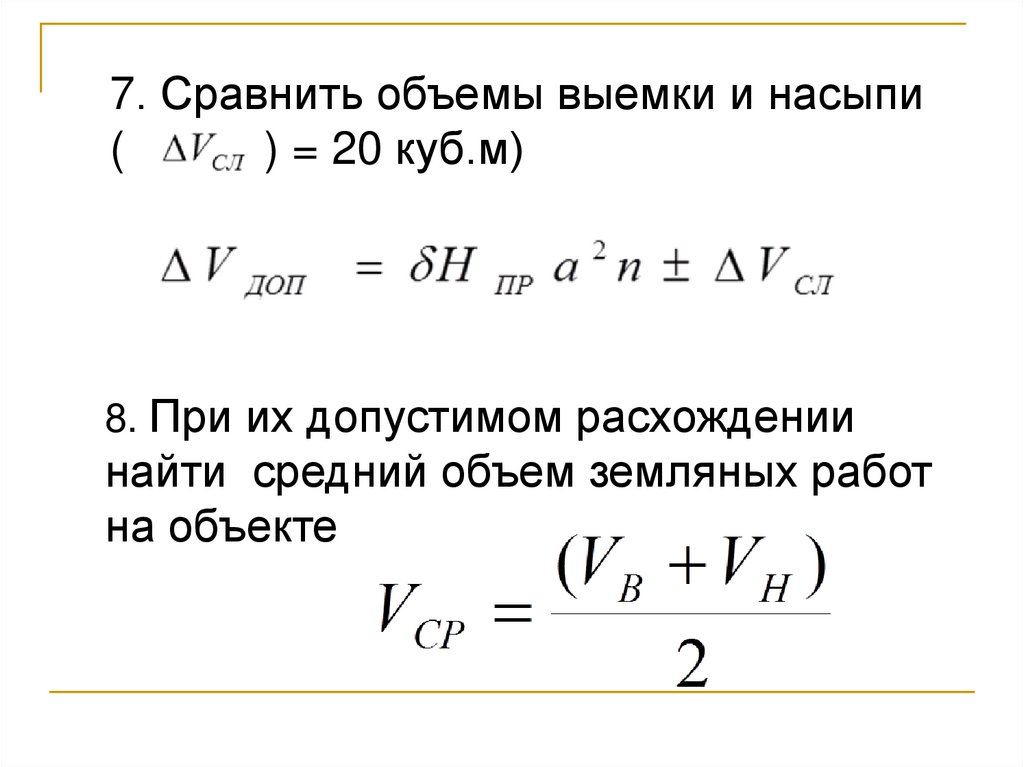

7. Сравнить объемы выемки и насыпи
(
) = 20 куб.м)
8. При их допустимом расхождении
найти средний объем земляных работ
на объекте
Про=

25.

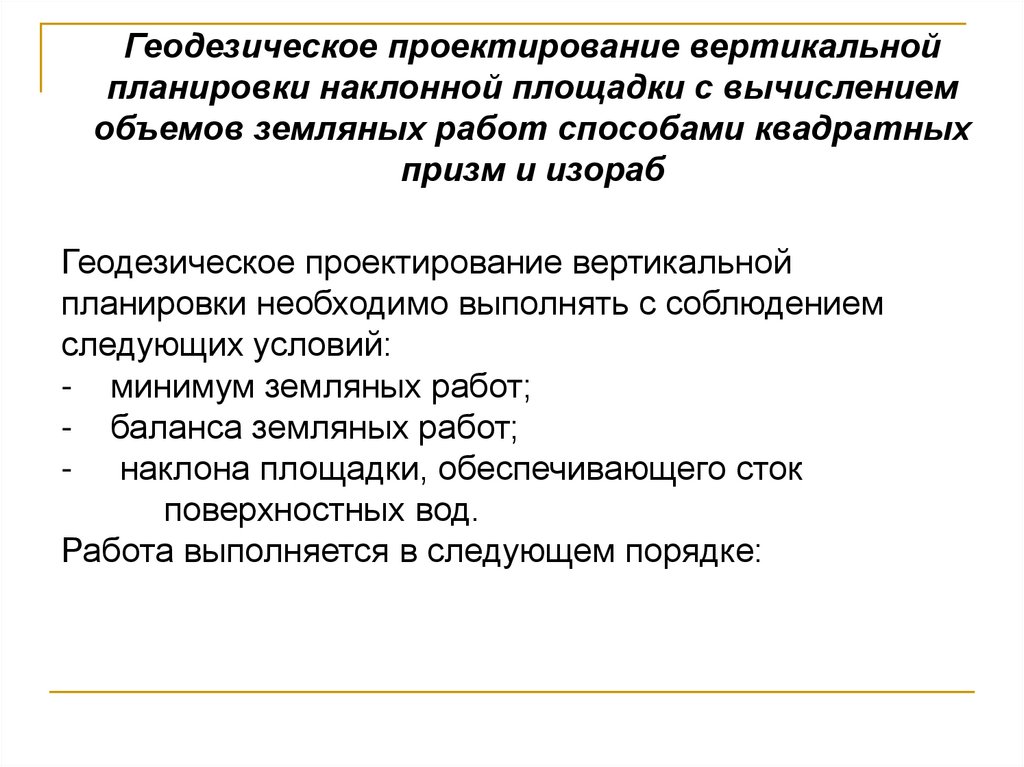

Геодезическое проектирование вертикальной
планировки наклонной площадки с вычислением
объемов земляных работ способами квадратных
призм и изораб
Геодезическое проектирование вертикальной
планировки необходимо выполнять с соблюдением
следующих условий:
- минимум земляных работ;
- баланса земляных работ;
- наклона площадки, обеспечивающего сток
поверхностных вод.
Работа выполняется в следующем порядке:

26.

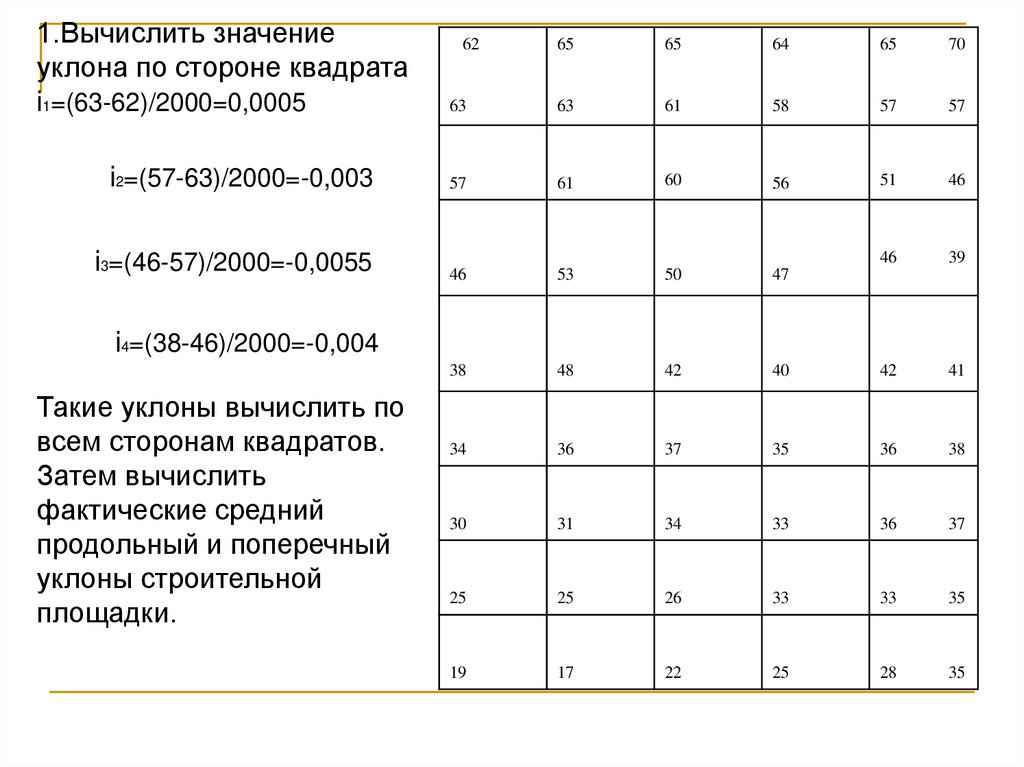

1.Вычислить значение
уклона по стороне квадрата
i1=(63-62)/2000=0,0005
62
65
65
64
65
70
63
63
61
58
57
57
i2=(57-63)/2000=-0,003
57
61
60
56
51
46
i3=(46-57)/2000=-0,0055
46
39
46
53
50
47
38
48
42
40
42
41
34
36
37
35
36
38
30
31
34
33
36
37
25
25
26
33
33
35
19
17
22
25
28
35
i4=(38-46)/2000=-0,004
Такие уклоны вычислить по
всем сторонам квадратов.
Затем вычислить
фактические средний
продольный и поперечный
уклоны строительной
площадки.

27.

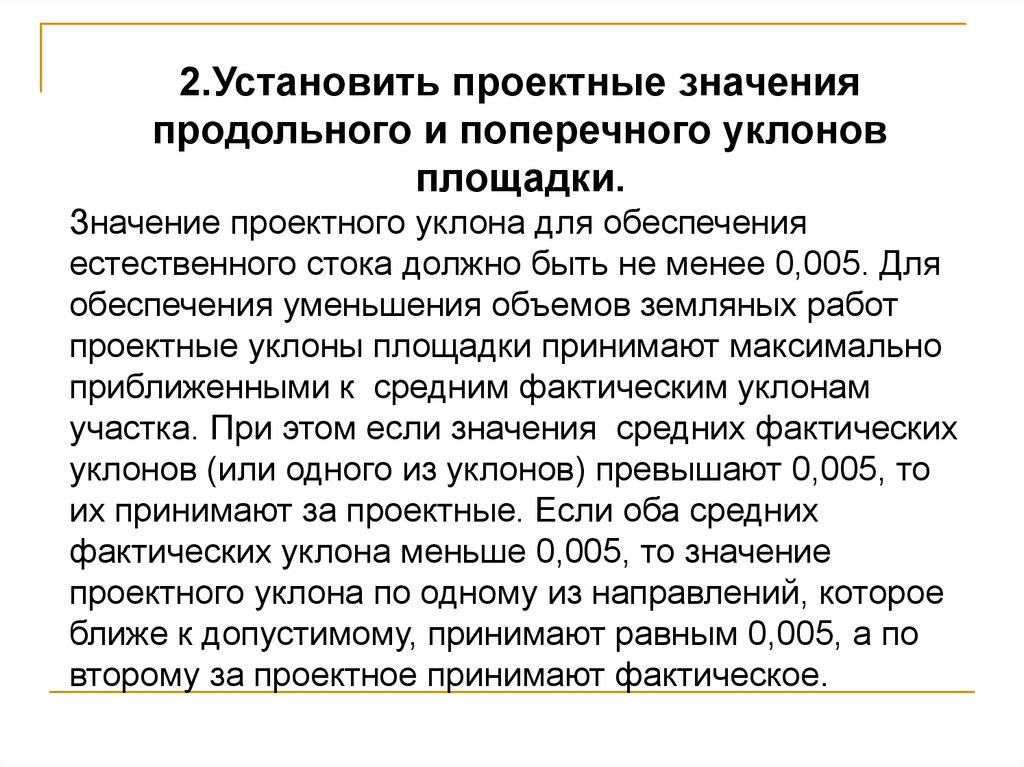

2.Установить проектные значения
продольного и поперечного уклонов
площадки.
Значение проектного уклона для обеспечения
естественного стока должно быть не менее 0,005. Для
обеспечения уменьшения объемов земляных работ
проектные уклоны площадки принимают максимально
приближенными к средним фактическим уклонам
участка. При этом если значения средних фактических
уклонов (или одного из уклонов) превышают 0,005, то
их принимают за проектные. Если оба средних
фактических уклона меньше 0,005, то значение
проектного уклона по одному из направлений, которое
ближе к допустимому, принимают равным 0,005, а по
второму за проектное принимают фактическое.

28.

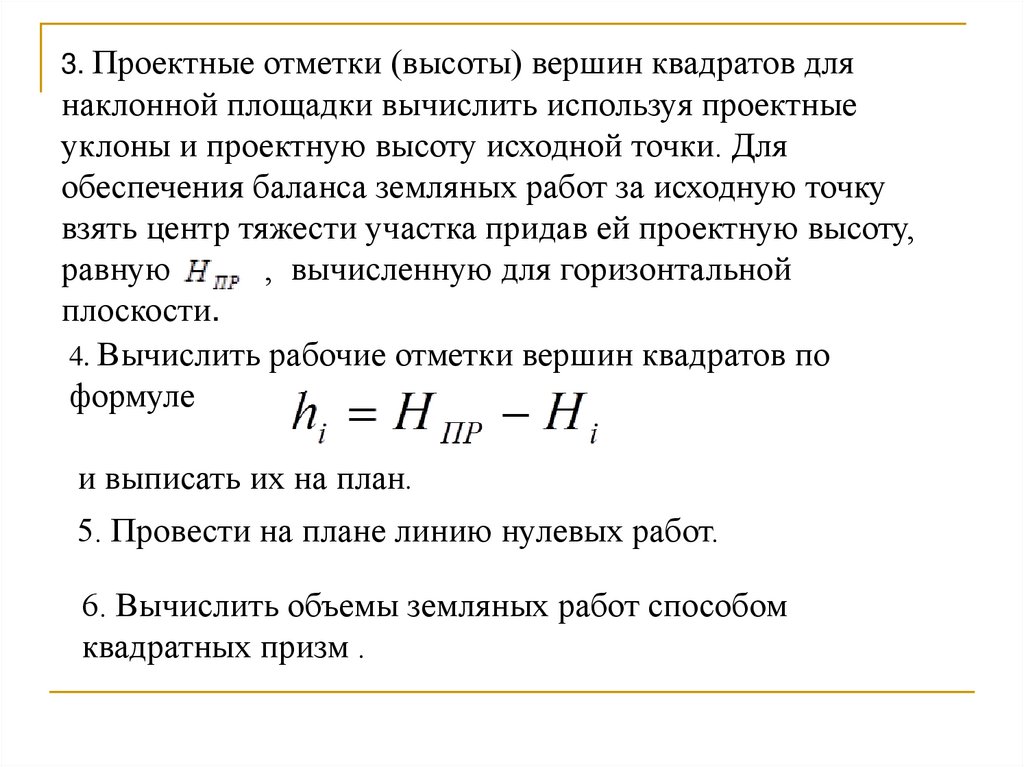

3. Проектные отметки (высоты) вершин квадратов для
наклонной площадки вычислить используя проектные
уклоны и проектную высоту исходной точки. Для
обеспечения баланса земляных работ за исходную точку
взять центр тяжести участка придав ей проектную высоту,
равную
, вычисленную для горизонтальной
плоскости.
4. Вычислить рабочие отметки вершин квадратов по
формуле
и выписать их на план.

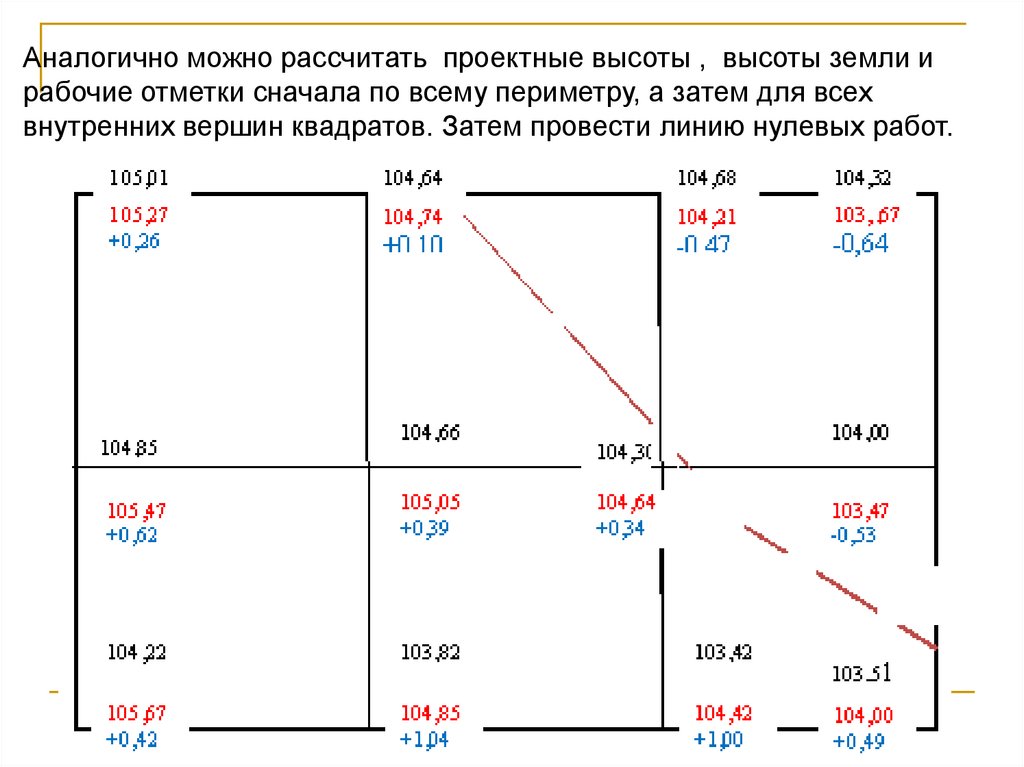

5. Провести на плане линию нулевых работ.

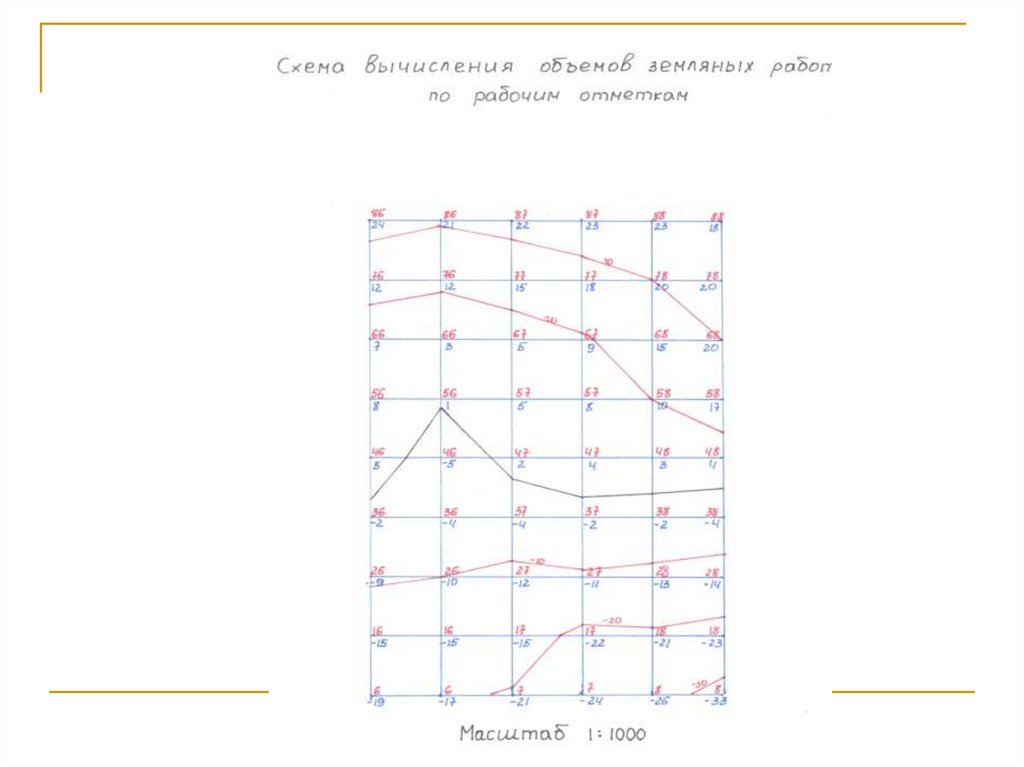

6. Вычислить объемы земляных работ способом
квадратных призм .

29.

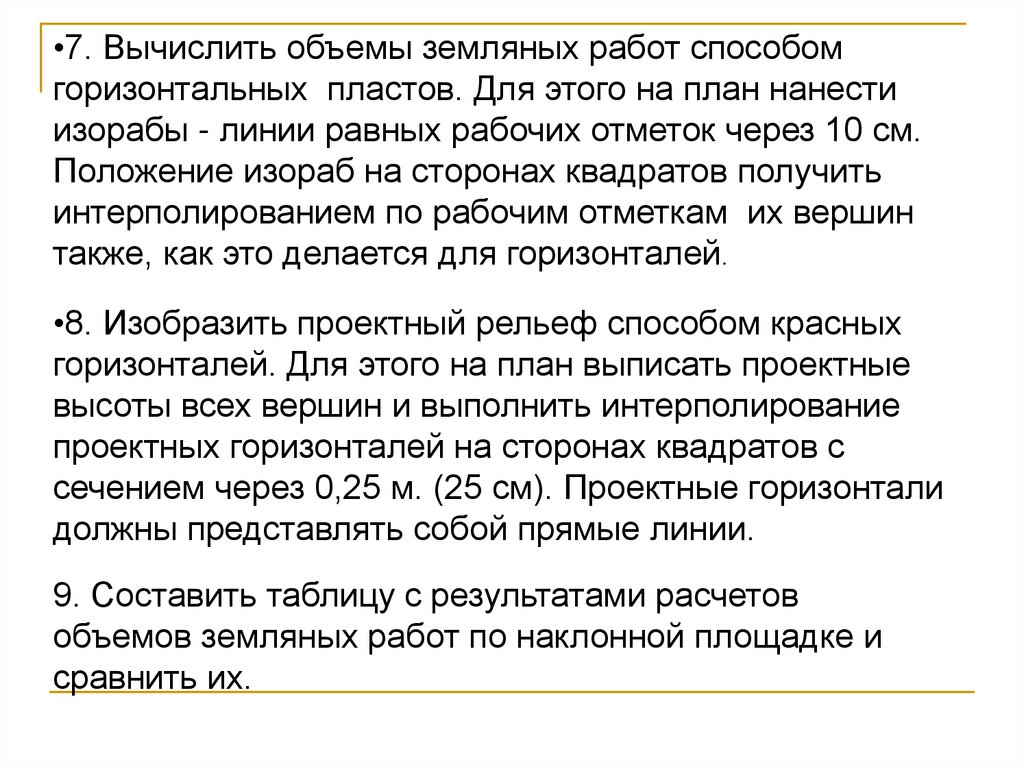

•7. Вычислить объемы земляных работ способом
горизонтальных пластов. Для этого на план нанести
изорабы - линии равных рабочих отметок через 10 см.
Положение изораб на сторонах квадратов получить
интерполированием по рабочим отметкам их вершин
также, как это делается для горизонталей.
•8. Изобразить проектный рельеф способом красных
горизонталей. Для этого на план выписать проектные
высоты всех вершин и выполнить интерполирование
проектных горизонталей на сторонах квадратов с
сечением через 0,25 м. (25 см). Проектные горизонтали
должны представлять собой прямые линии.
9. Составить таблицу с результатами расчетов
объемов земляных работ по наклонной площадке и
сравнить их.

30.

31.

32.

33.

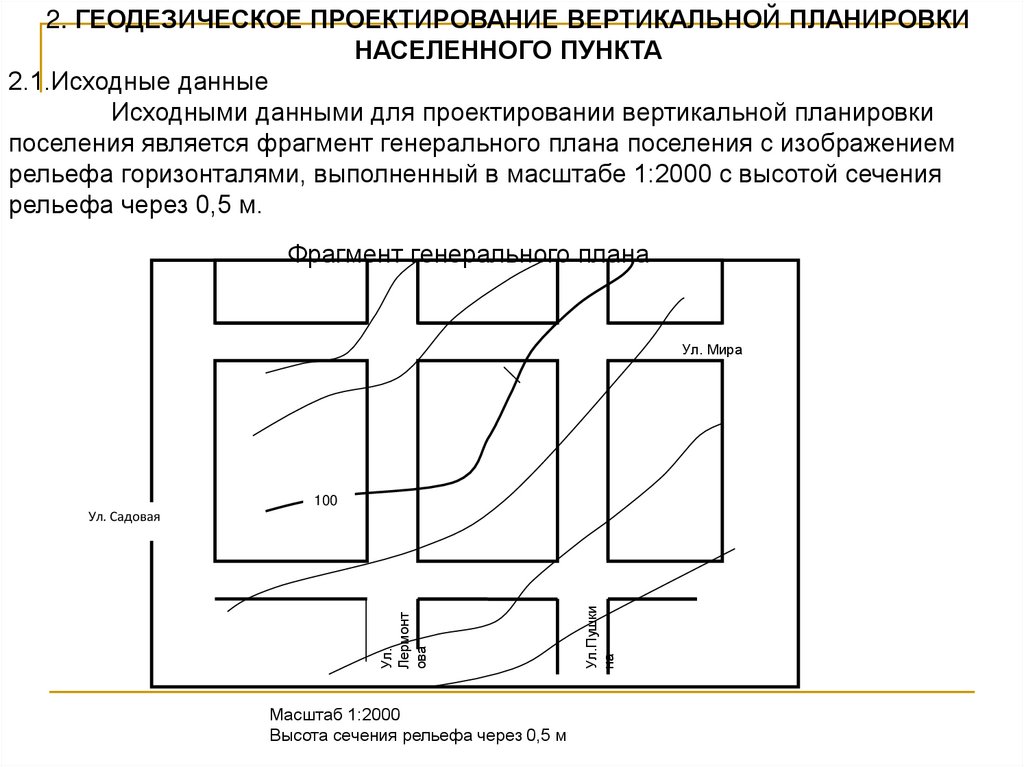

2. ГЕОДЕЗИЧЕСКОЕ ПРОЕКТИРОВАНИЕ ВЕРТИКАЛЬНОЙ ПЛАНИРОВКИ
НАСЕЛЕННОГО ПУНКТА
2.1.Исходные данные
Исходными данными для проектировании вертикальной планировки
поселения является фрагмент генерального плана поселения с изображением
рельефа горизонталями, выполненный в масштабе 1:2000 с высотой сечения
рельефа через 0,5 м.
Фрагмент генерального плана
Ул. Мира
100
Масштаб 1:2000
Высота сечения рельефа через 0,5 м
Ул.Пушки
на
Ул.
Лермонт
ова
Ул. Садовая

34.

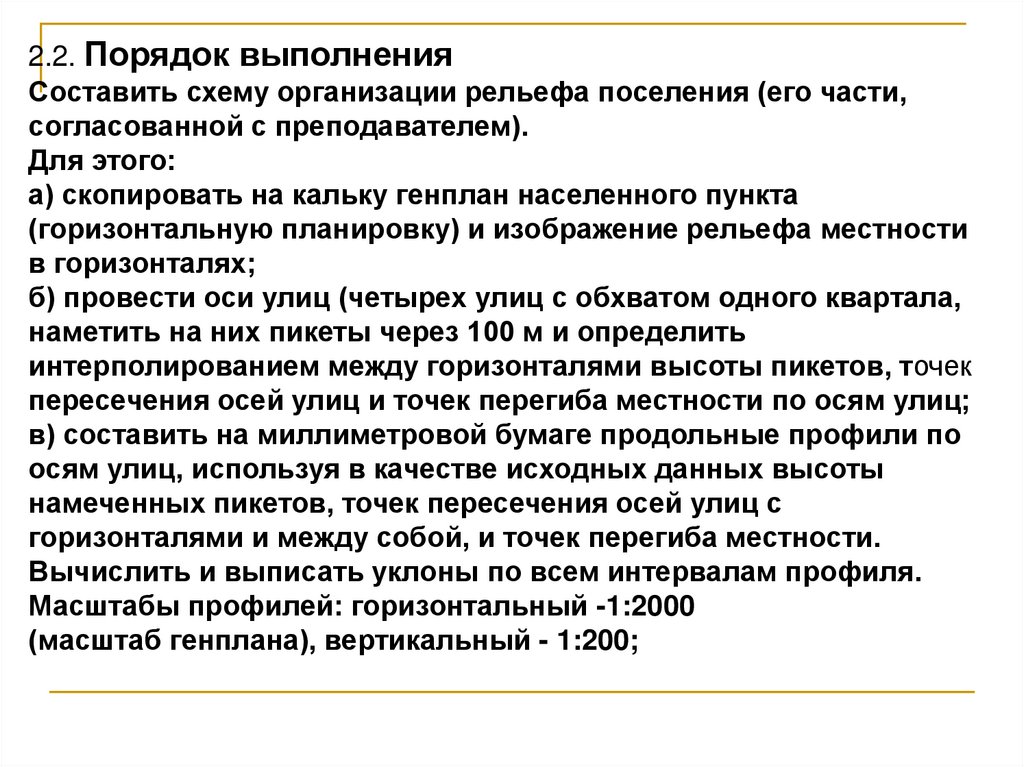

2.2. Порядок выполнения
Составить схему организации рельефа поселения (его части,
согласованной с преподавателем).
Для этого:
а) скопировать на кальку генплан населенного пункта
(горизонтальную планировку) и изображение рельефа местности
в горизонталях;
б) провести оси улиц (четырех улиц с обхватом одного квартала,
наметить на них пикеты через 100 м и определить
интерполированием между горизонталями высоты пикетов, точек
пересечения осей улиц и точек перегиба местности по осям улиц;
в) составить на миллиметровой бумаге продольные профили по
осям улиц, используя в качестве исходных данных высоты
намеченных пикетов, точек пересечения осей улиц с
горизонталями и между собой, и точек перегиба местности.
Вычислить и выписать уклоны по всем интервалам профиля.
Масштабы профилей: горизонтальный -1:2000
(масштаб генплана), вертикальный - 1:200;

35.

36.

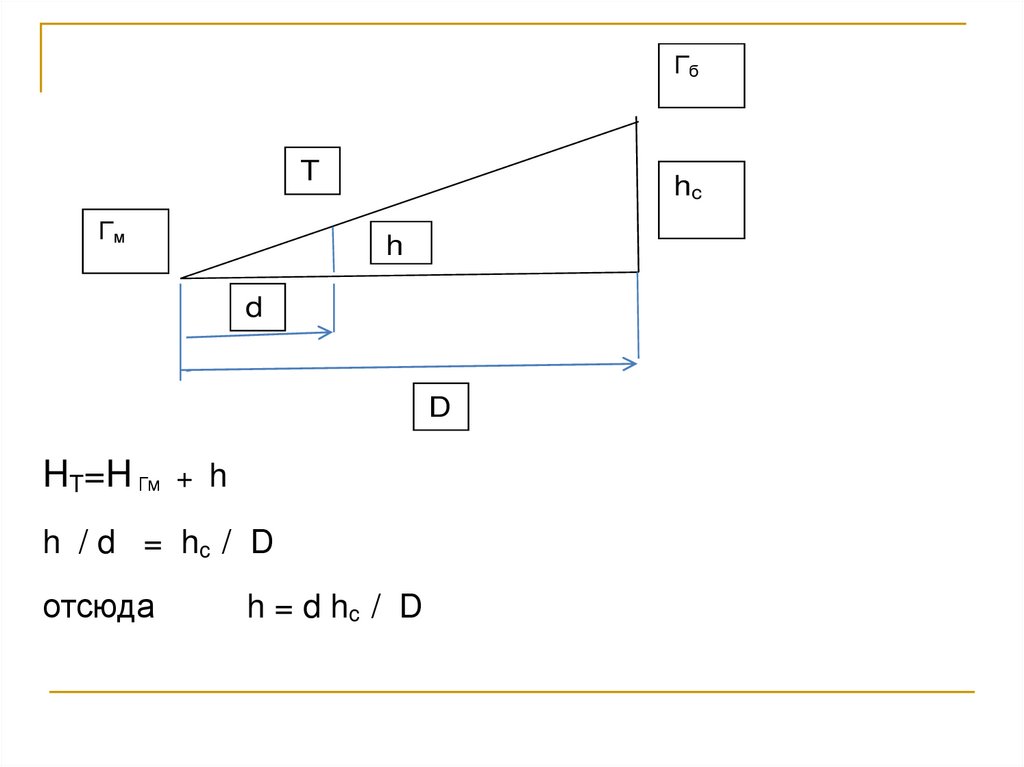

Гб
T
Гм
hc
h
d
D
HT=H Гм + h
h / d = hc / D
отсюда
h = d hc / D

37.

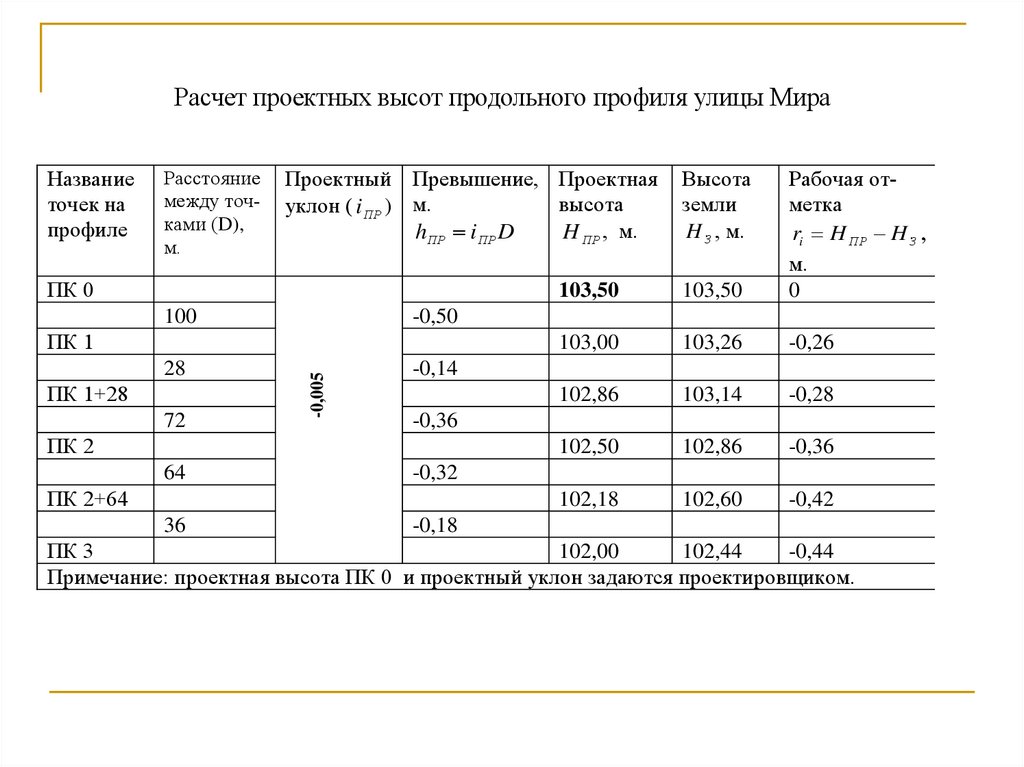

Расчет проектных высот продольного профиля улицы Мира
Название
точек на
профиле
Расстояние
между точками (D),
м.
Проектный Превышение, Проектная
высота
уклон ( i ПР ) м.
hПР i ПР D
H ПР , м.
ПК 0
100
72
-0,005
ПК 1+28
103,00
103,26
-0,26
102,86
103,14
-0,28
102,50
102,86
-0,36
102,18
102,60
-0,42
-0,36
-0,32
ПК 2+64
36
103,50
-0,14
ПК 2
64
103,50
Рабочая отметка
ri H ПР H З ,
м.
0
-0,50
ПК 1
28
Высота
земли
H З , м.
-0,18
ПК 3
102,00
102,44
-0,44
Примечание: проектная высота ПК 0 и проектный уклон задаются проектировщиком.

38.

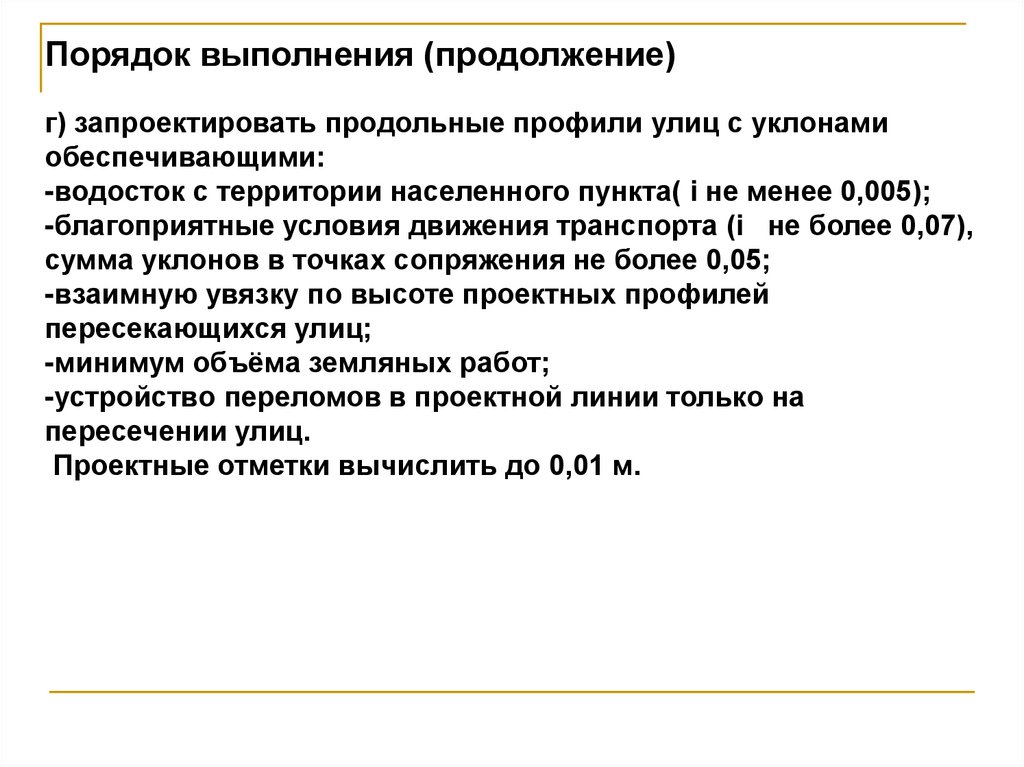

Порядок выполнения (продолжение)
г) запроектировать продольные профили улиц с уклонами
обеспечивающими:
-водосток с территории населенного пункта( i не менее 0,005);
-благоприятные условия движения транспорта (i не более 0,07),
сумма уклонов в точках сопряжения не более 0,05;
-взаимную увязку по высоте проектных профилей
пересекающихся улиц;
-минимум объёма земляных работ;
-устройство переломов в проектной линии только на
пересечении улиц.
Проектные отметки вычислить до 0,01 м.

39.

40. Расчет проектных и рабочих отметок

41. Вычисление отметок точек нулевых работ

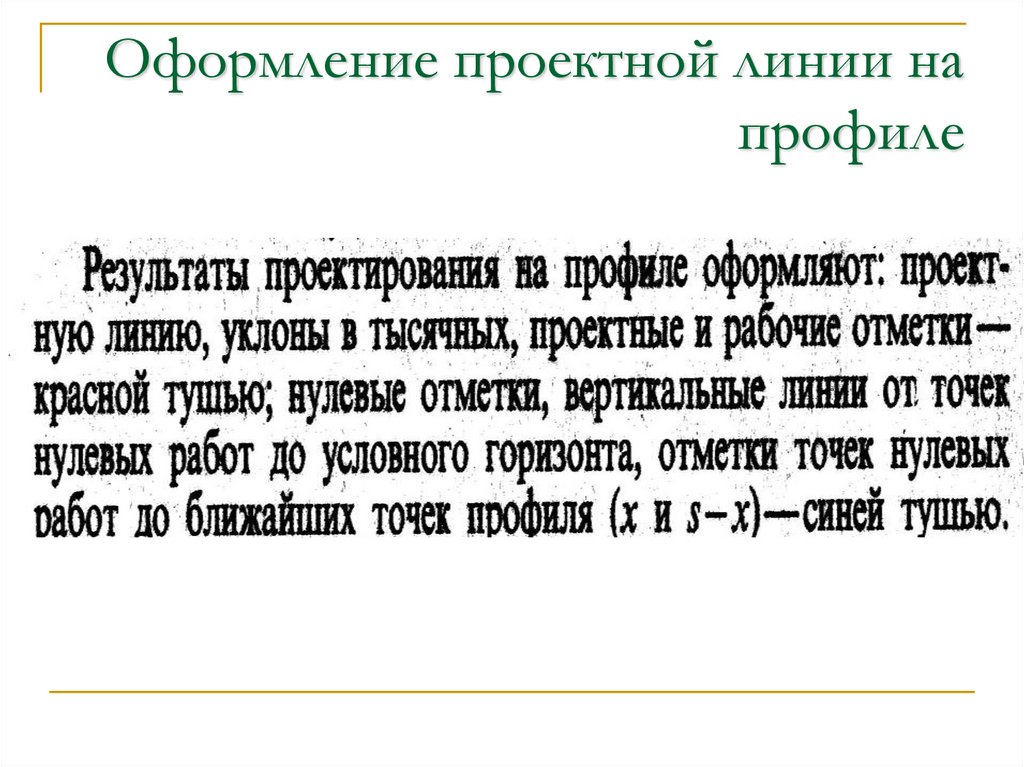

42. Оформление проектной линии на профиле

43.

ПК 0
ПК 1
28,0
72,0
ПК 2
300,0
64,0
102,44 102,00
102,60 102,18
102,86 102,50
103,14 102,86
103,26 103,00
103,30 103,30
0,18
0,32
0,36
0,14
0,50

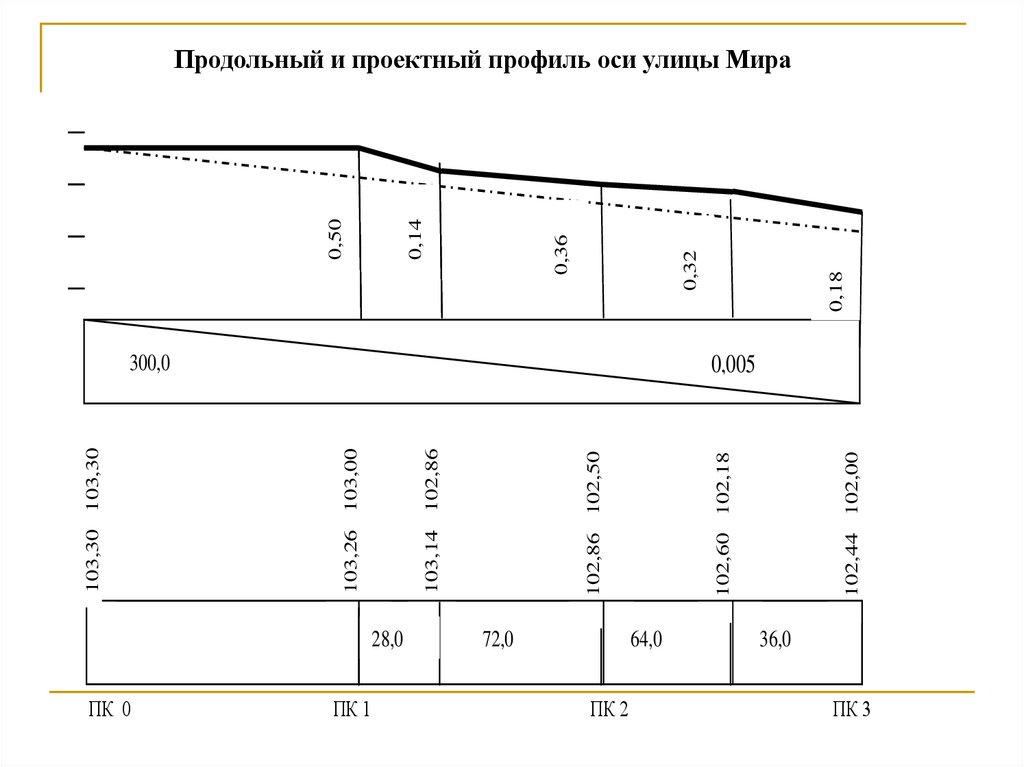

Продольный и проектный профиль оси улицы Мира
0,005
36,0
ПК 3

44.

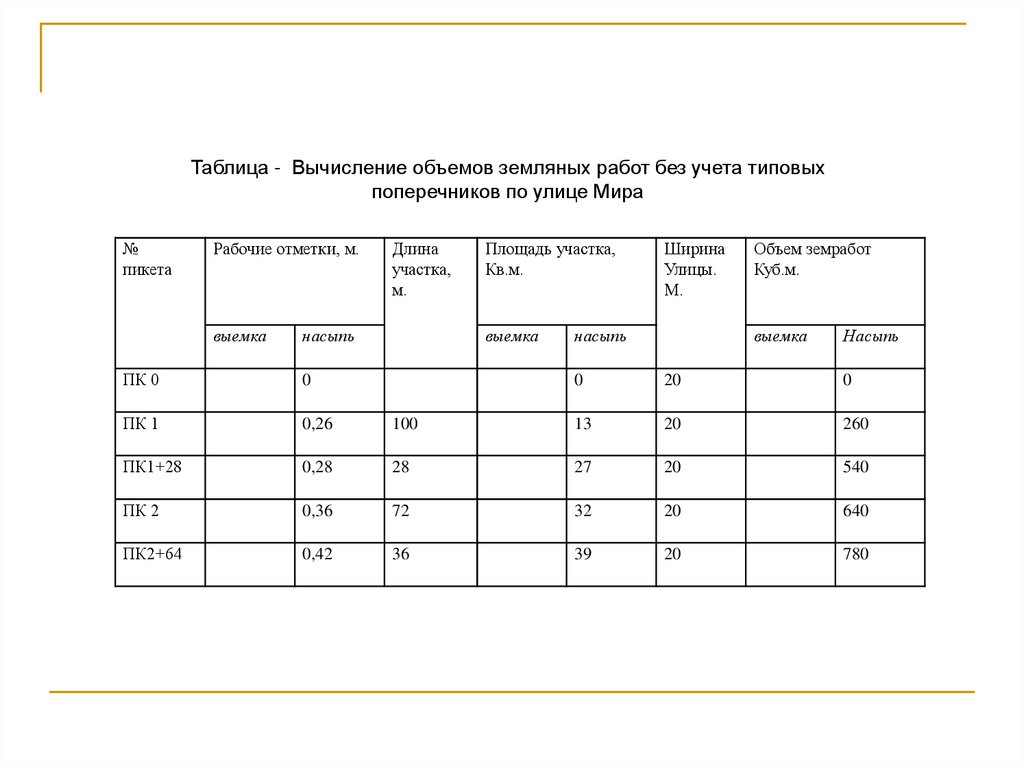

Таблица - Вычисление объемов земляных работ без учета типовых
поперечников по улице Мира
№
пикета
Рабочие отметки, м.
выемка
Длина
участка,
м.
насыпь
ПК 0
0
ПК 1
0,26
ПК1+28
Площадь участка,
Кв.м.
выемка
Ширина
Улицы.
М.
насыпь
Объем земработ
Куб.м.
выемка
Насыпь
0
20
0
100
13
20
260
0,28
28
27
20
540
ПК 2
0,36
72
32
20
640
ПК2+64
0,42
36
39
20
780

45.

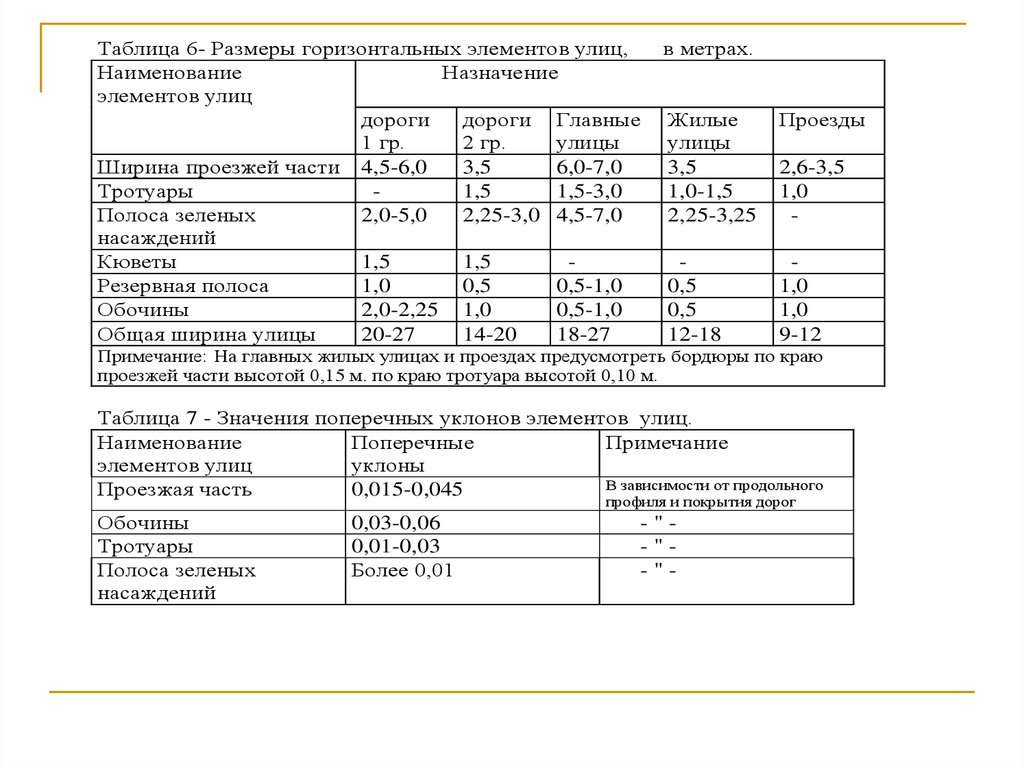

Таблица 6- Размеры горизонтальных элементов улиц,
Наименование
Назначение
элементов улиц
дороги
дороги Главные
1 гр.
2 гр.
улицы
Ширина проезжей части 4,5-6,0
3,5
6,0-7,0
Тротуары
1,5
1,5-3,0
Полоса зеленых
2,0-5,0
2,25-3,0 4,5-7,0
насаждений
Кюветы
1,5
1,5
Резервная полоса
1,0
0,5
0,5-1,0
Обочины
2,0-2,25 1,0
0,5-1,0
Общая ширина улицы
20-27
14-20
18-27
в метрах.
Жилые
улицы
3,5
1,0-1,5
2,25-3,25
Проезды
0,5
0,5
12-18
1,0
1,0
9-12
2,6-3,5
1,0
-
Примечание: На главных жилых улицах и проездах предусмотреть бордюры по краю
проезжей части высотой 0,15 м. по краю тротуара высотой 0,10 м.
Таблица 7 - Значения поперечных уклонов элементов улиц.
Наименование
Поперечные
Примечание
элементов улиц
уклоны
В зависимости от продольного
Проезжая часть
0,015-0,045
профиля и покрытия дорог
Обочины
Тротуары
Полоса зеленых
насаждений
0,03-0,06
0,01-0,03
Более 0,01
-"-"-"-

46.

0,27
0,26
0,25
0,24
0,15
0,14

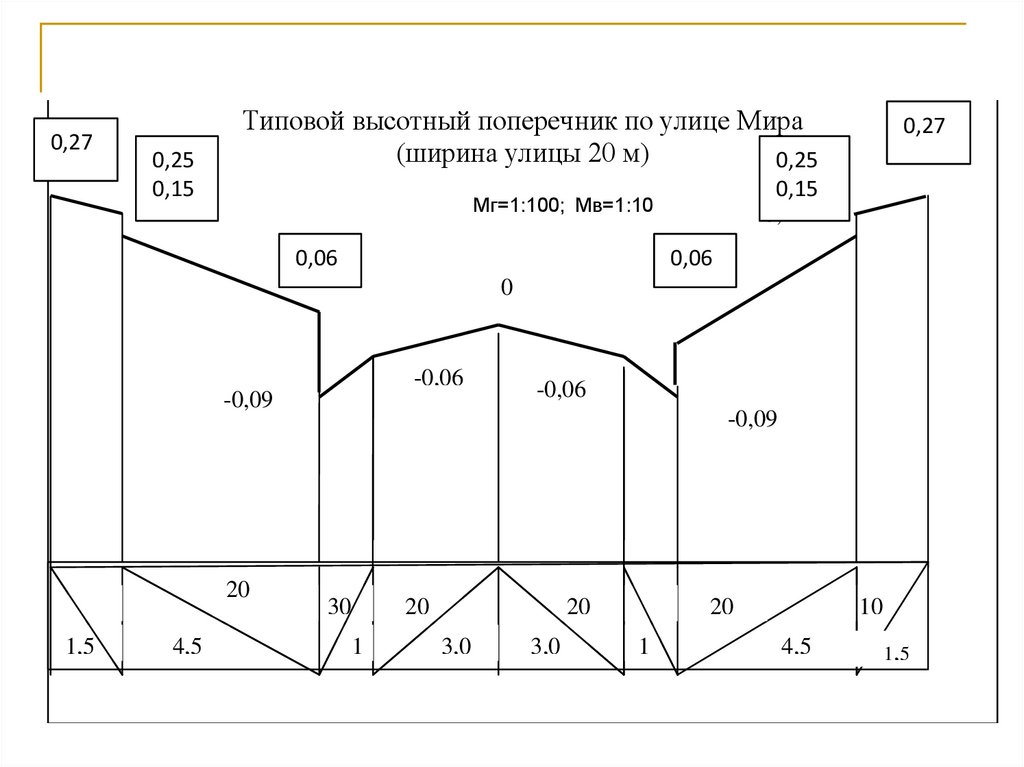

Типовой высотный поперечник по улице Мира
(ширина улицы 20 м)
0,25
10
1,5
0,24
0,15
0,14
Мг=1:100; Мв=1:10
0,06
0,04
изд
ате
льс
-0,09 ки
й
цен
т
«А
кад
ем
20
ия»30
,4 1
4,5
0,06
0,04
0
-0,06
0,27
0,26
-0,06
-0,09
20
20
3,0
3,0
20
30
1
10
4,5
1,5

47.

48.

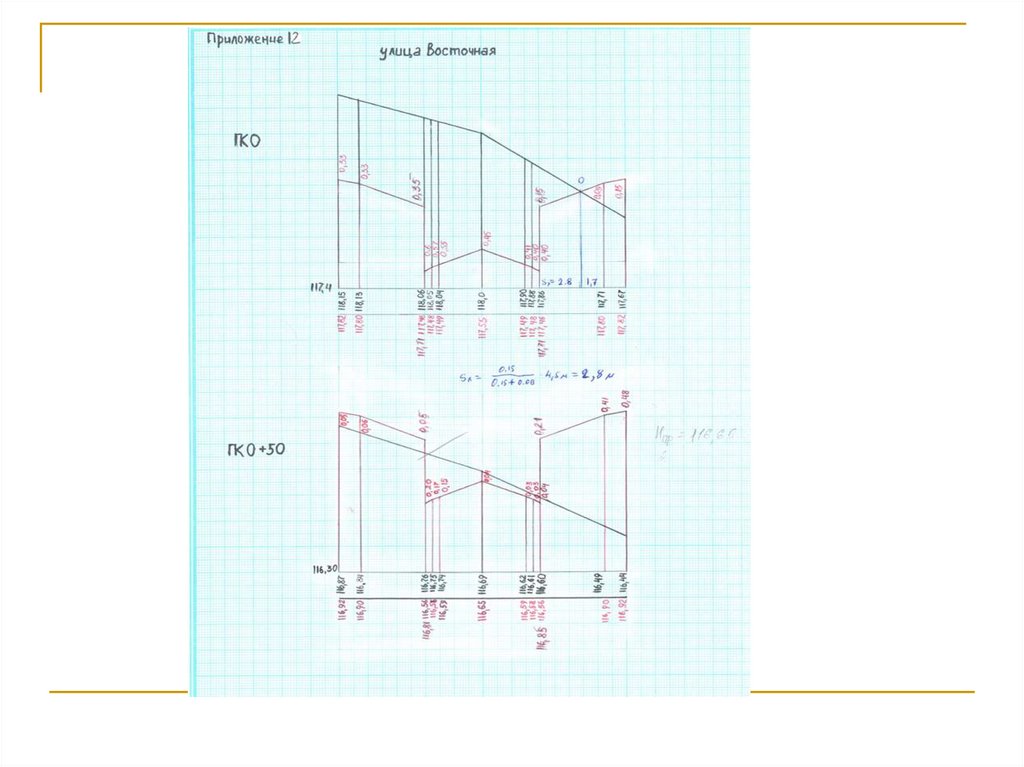

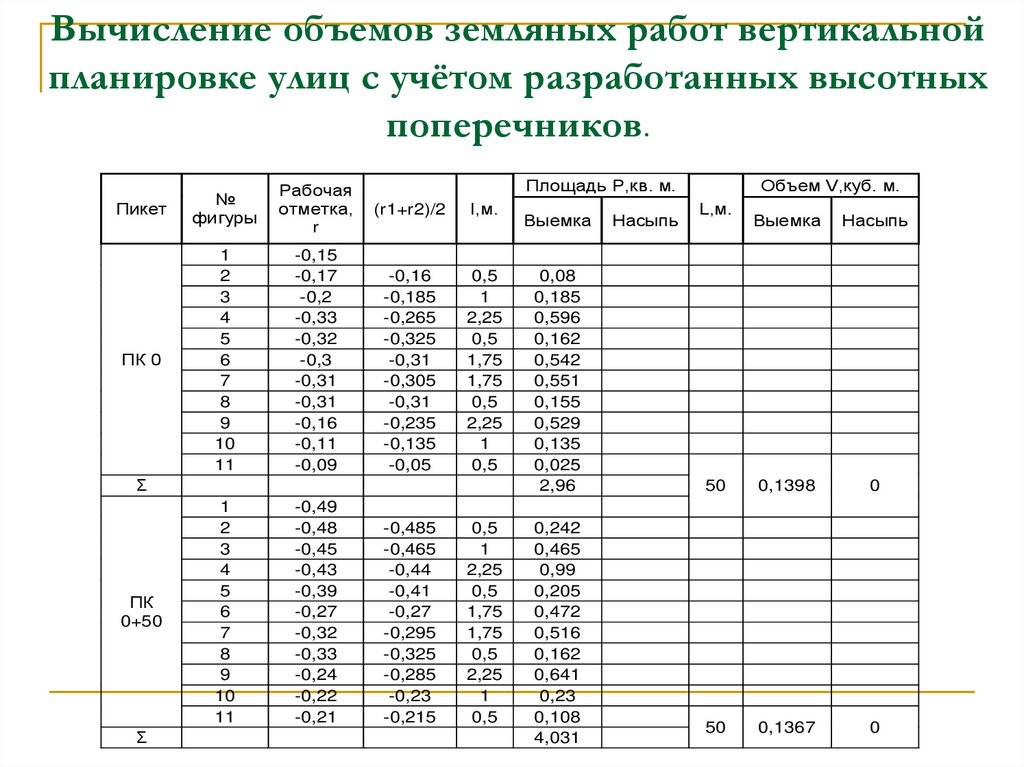

49. Вычисление объемов земляных работ вертикальной планировке улиц с учётом разработанных высотных поперечников.

Пикет
№
фигуры
Рабочая
отметка,
r
ПК 0
1
2
3
4
5
6
7
8
9
10
11
-0,15
-0,17
-0,2
-0,33
-0,32
-0,3
-0,31
-0,31
-0,16
-0,11
-0,09
Площадь Р,кв. м.
(r1+r2)/2
l,м.
-0,16
-0,185
-0,265
-0,325
-0,31
-0,305
-0,31
-0,235
-0,135
-0,05
0,5
1
2,25
0,5
1,75
1,75
0,5
2,25
1
0,5
Σ
ПК
0+50
Σ
1
2
3
4
5
6
7
8
9
10
11
-0,49
-0,48
-0,45
-0,43
-0,39
-0,27
-0,32
-0,33
-0,24
-0,22
-0,21
-0,485
-0,465
-0,44
-0,41
-0,27
-0,295
-0,325
-0,285
-0,23
-0,215
0,5
1
2,25
0,5
1,75
1,75
0,5
2,25
1
0,5
Выемка
0,08
0,185
0,596
0,162
0,542
0,551
0,155
0,529
0,135
0,025
2,96
0,242
0,465
0,99
0,205
0,472
0,516
0,162
0,641
0,23
0,108
4,031
Насыпь
Объем V,куб. м.
L,м.
Выемка
Насыпь
50
0,1398
0
50
0,1367
0

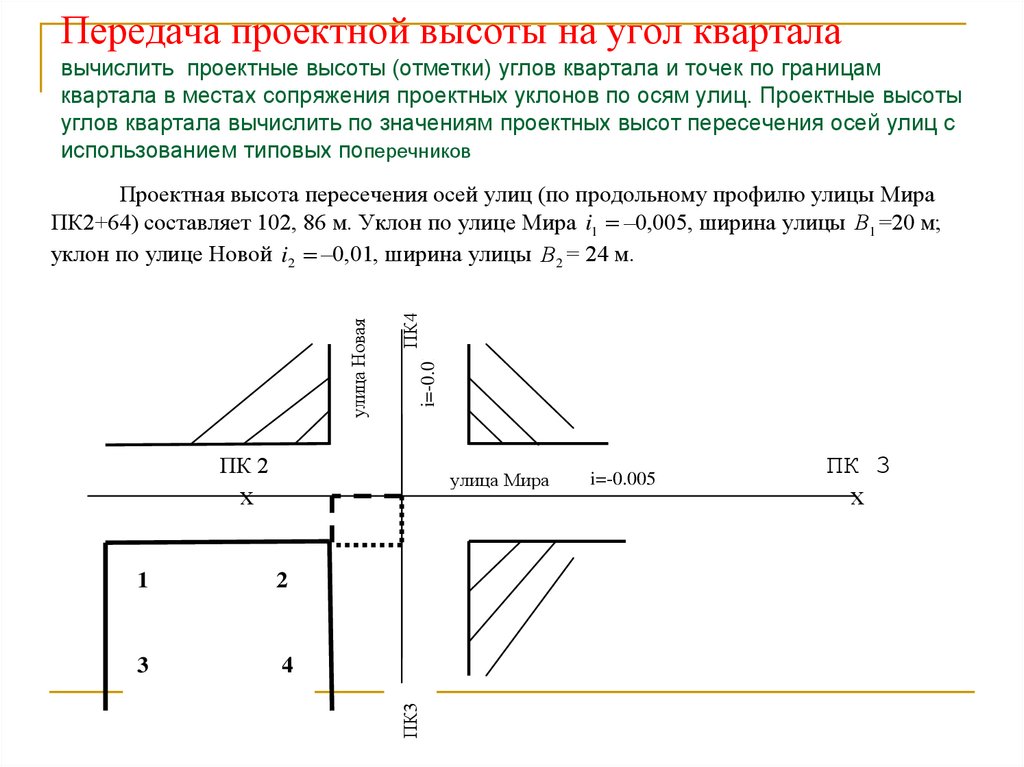

50. Передача проектной высоты на угол квартала вычислить проектные высоты (отметки) углов квартала и точек по границам квартала в

местах сопряжения проектных уклонов по осям улиц. Проектные высоты
углов квартала вычислить по значениям проектных высот пересечения осей улиц с
использованием типовых поперечников
ПК4
i=-0.01
улица Новая
Проектная высота пересечения осей улиц (по продольному профилю улицы Мира
ПК2+64) составляет 102, 86 м. Уклон по улице Мира i1 –0,005, ширина улицы В1 =20 м;
уклон по улице Новой i2 –0,01, ширина улицы В2 = 24 м.
ПК 2
улица Мира
1
2
3
4
ПК3
х
i=-0.005
ПК 3
х

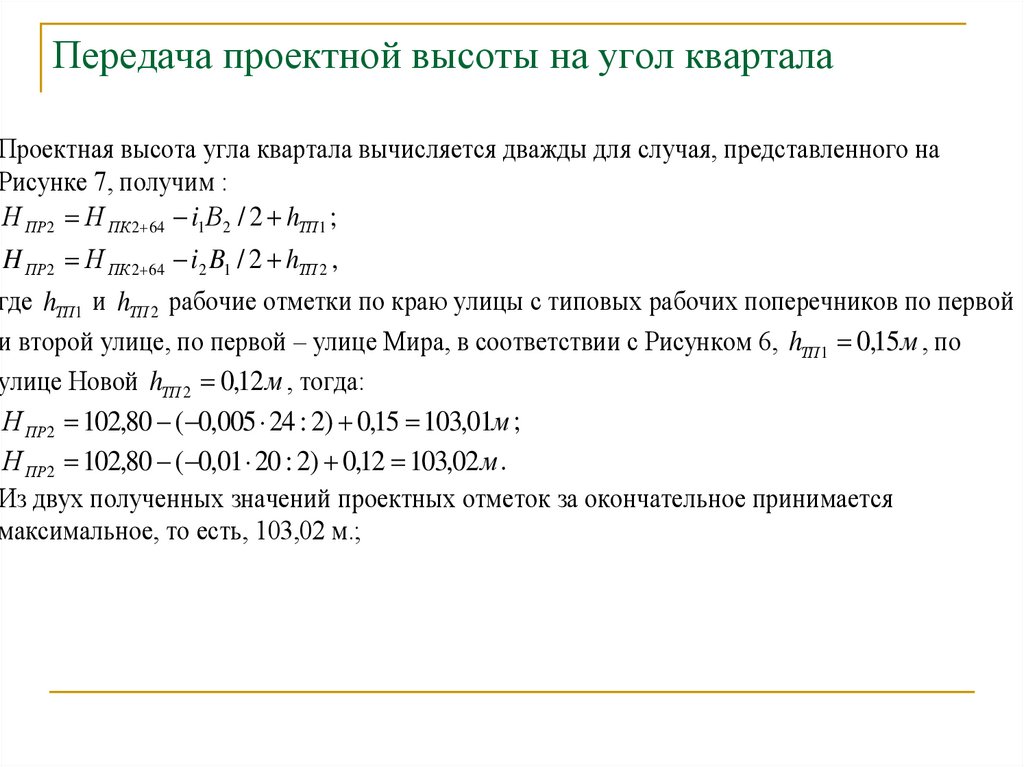

51. Передача проектной высоты на угол квартала

Проектная высота угла квартала вычисляется дважды для случая, представленного на
Рисунке 7, получим :
Н ПР2 Н ПК 2 64 i1 В2 / 2 hТП 1 ;
H ПР2 Н ПК 2 64 i2 B1 / 2 hТП 2 ,
где hТП1 и hТП 2 рабочие отметки по краю улицы с типовых рабочих поперечников по первой
и второй улице, по первой – улице Мира, в соответствии с Рисунком 6, hТП1 0,15м , по
улице Новой hТП 2 0,12 м , тогда:
Н ПР2 102,80 ( 0,005 24 : 2) 0,15 103,01м ;
Н ПР2 102,80 ( 0,01 20 : 2) 0,12 103,02 м .
Из двух полученных значений проектных отметок за окончательное принимается
максимальное, то есть, 103,02 м.;

52.

улица Сосновая

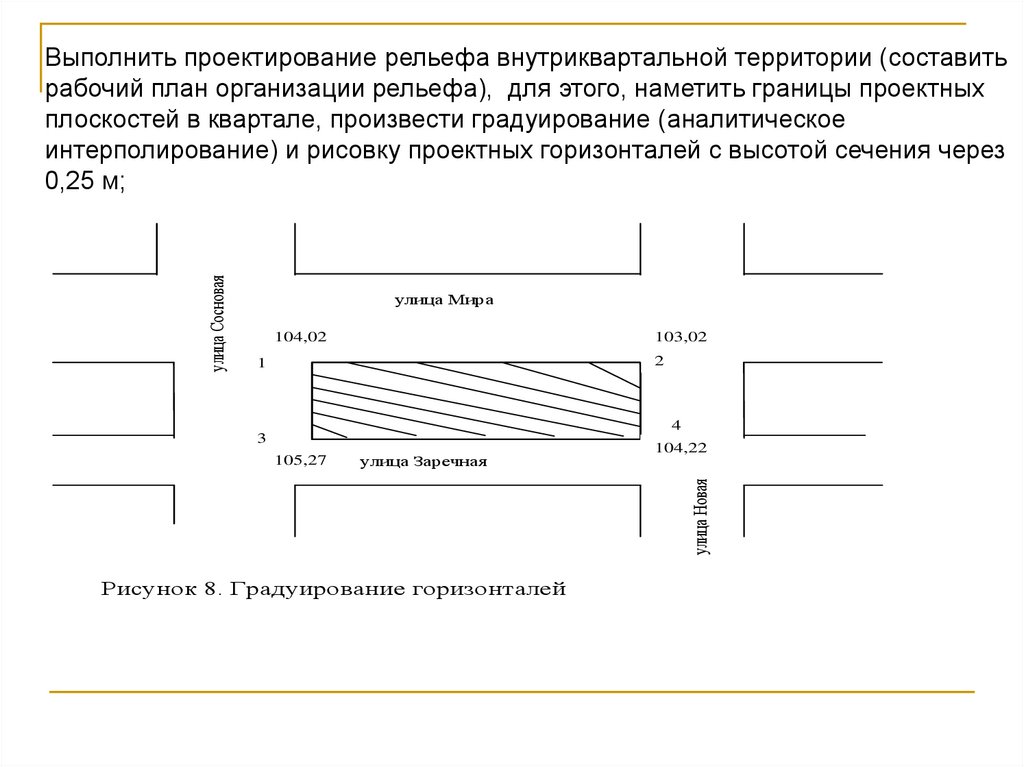

Выполнить проектирование рельефа внутриквартальной территории (составить
рабочий план организации рельефа), для этого, наметить границы проектных
плоскостей в квартале, произвести градуирование (аналитическое
интерполирование) и рисовку проектных горизонталей с высотой сечения через
0,25 м;
улица Мира
104,02
103,02
2
1
4
3
улица Заречная
104,22
улица Новая
105,27
Рисунок 8. Градуирование горизонталей

53.

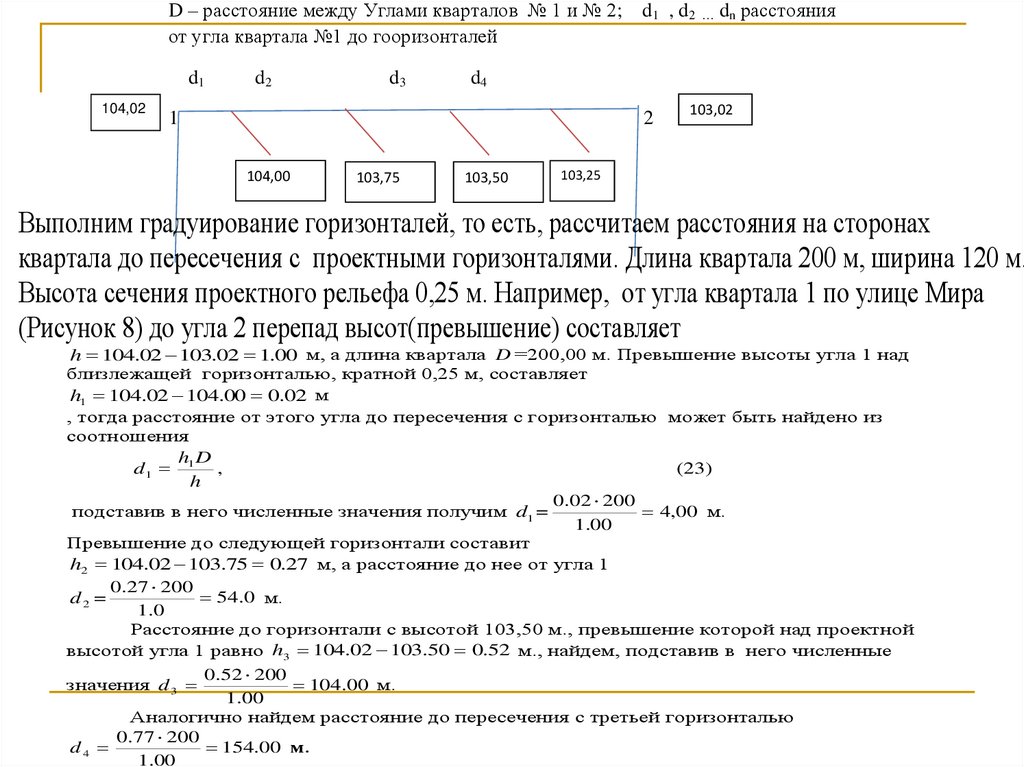

D – расстояние между Углами кварталов № 1 и № 2;
от угла квартала №1 до гооризонталей
d1
104,02
d2
d3
d1 , d2 … dn расстояния
d4
1
2
104,00
103,75
103,50
103,02
103,25

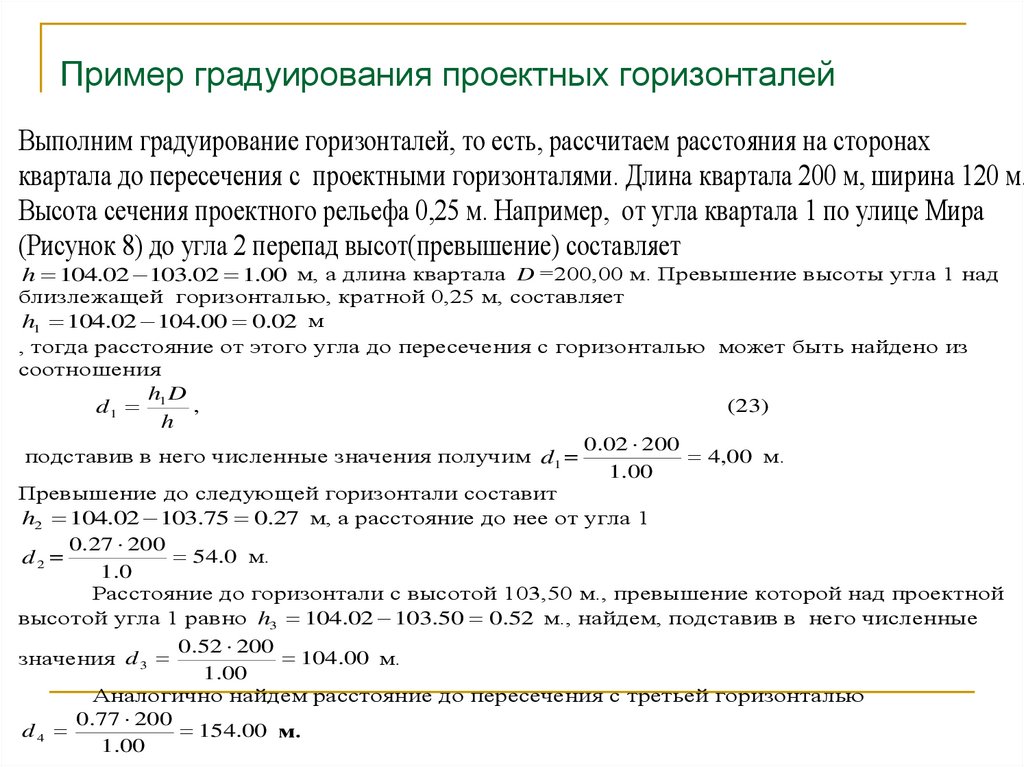

Выполним градуирование горизонталей, то есть, рассчитаем расстояния на сторонах
квартала до пересечения с проектными горизонталями. Длина квартала 200 м, ширина 120 м.
Высота сечения проектного рельефа 0,25 м. Например, от угла квартала 1 по улице Мира
(Рисунок 8) до угла 2 перепад высот(превышение) составляет
h 104.02 103.02 1.00 м, а длина квартала D =200,00 м. Превышение высоты угла 1 над
близлежащей горизонталью, кратной 0,25 м, составляет
h1 104.02 104.00 0.02 м
, тогда расстояние от этого угла до пересечения с горизонталью может быть найдено из
соотношения
hD
(23)
d1 1 ,
h
0.02 200
4,00 м.
подставив в него численные значения получим d1 =
1.00
Превышение до следующей горизонтали составит
h2 104.02 103.75 0.27 м, а расстояние до нее от угла 1
0.27 200
54.0 м.
d2 =
1.0
Расстояние до горизонтали с высотой 103,50 м., превышение которой над проектной
высотой угла 1 равно h3 104.02 103.50 0.52 м., найдем, подставив в него численные
0.52 200
104.00 м.
значения d 3
1.00
Аналогично найдем расстояние до пересечения с третьей горизонталью
0.77 200
d4
154.00 м.
1.00

54. Пример градуирования проектных горизонталей

Выполним градуирование горизонталей, то есть, рассчитаем расстояния на сторонах
квартала до пересечения с проектными горизонталями. Длина квартала 200 м, ширина 120 м.
Высота сечения проектного рельефа 0,25 м. Например, от угла квартала 1 по улице Мира
(Рисунок 8) до угла 2 перепад высот(превышение) составляет
h 104.02 103.02 1.00 м, а длина квартала D =200,00 м. Превышение высоты угла 1 над
близлежащей горизонталью, кратной 0,25 м, составляет
h1 104.02 104.00 0.02 м
, тогда расстояние от этого угла до пересечения с горизонталью может быть найдено из
соотношения
hD
(23)
d1 1 ,
h
0.02 200
4,00 м.
подставив в него численные значения получим d1 =
1.00
Превышение до следующей горизонтали составит
h2 104.02 103.75 0.27 м, а расстояние до нее от угла 1
0.27 200
54.0 м.
d2 =
1.0
Расстояние до горизонтали с высотой 103,50 м., превышение которой над проектной
высотой угла 1 равно h3 104.02 103.50 0.52 м., найдем, подставив в него численные
0.52 200
104.00 м.
значения d 3
1.00
Аналогично найдем расстояние до пересечения с третьей горизонталью
0.77 200
d4
154.00 м.
1.00

55.

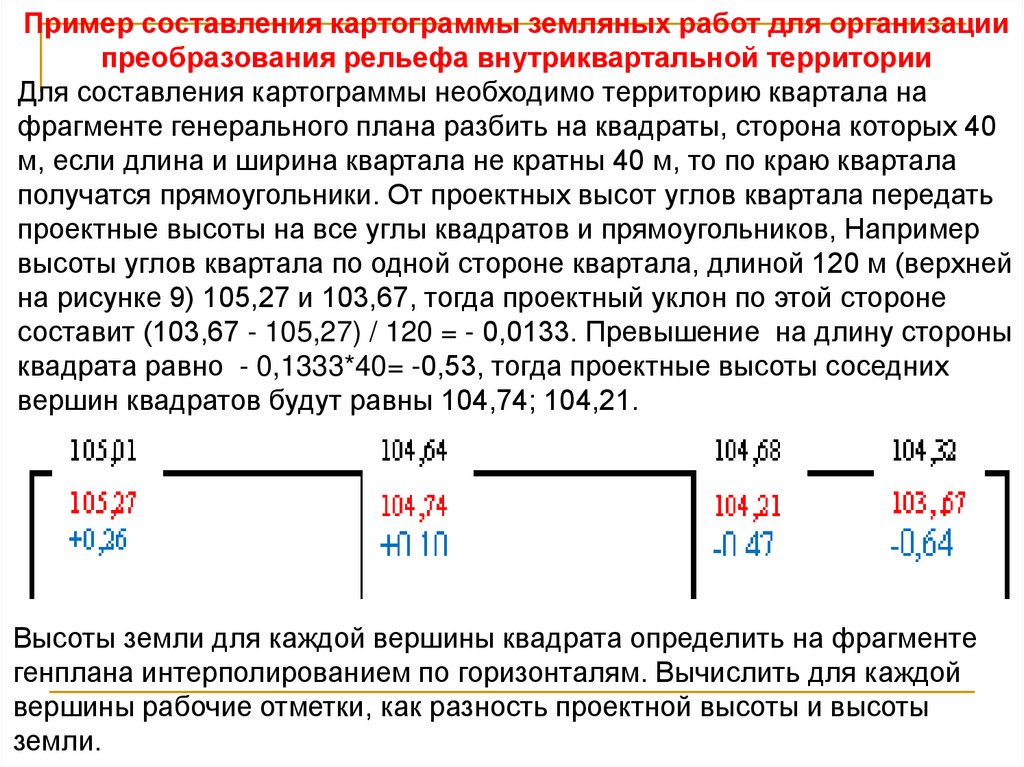

Пример составления картограммы земляных работ для организации
преобразования рельефа внутриквартальной территории
Для составления картограммы необходимо территорию квартала на
фрагменте генерального плана разбить на квадраты, сторона которых 40
м, если длина и ширина квартала не кратны 40 м, то по краю квартала
получатся прямоугольники. От проектных высот углов квартала передать
проектные высоты на все углы квадратов и прямоугольников, Например
высоты углов квартала по одной стороне квартала, длиной 120 м (верхней
на рисунке 9) 105,27 и 103,67, тогда проектный уклон по этой стороне
составит (103,67 - 105,27) / 120 = - 0,0133. Превышение на длину стороны
квадрата равно - 0,1333*40= -0,53, тогда проектные высоты соседних
вершин квадратов будут равны 104,74; 104,21.
Высоты земли для каждой вершины квадрата определить на фрагменте
генплана интерполированием по горизонталям. Вычислить для каждой
вершины рабочие отметки, как разность проектной высоты и высоты
земли.

56.

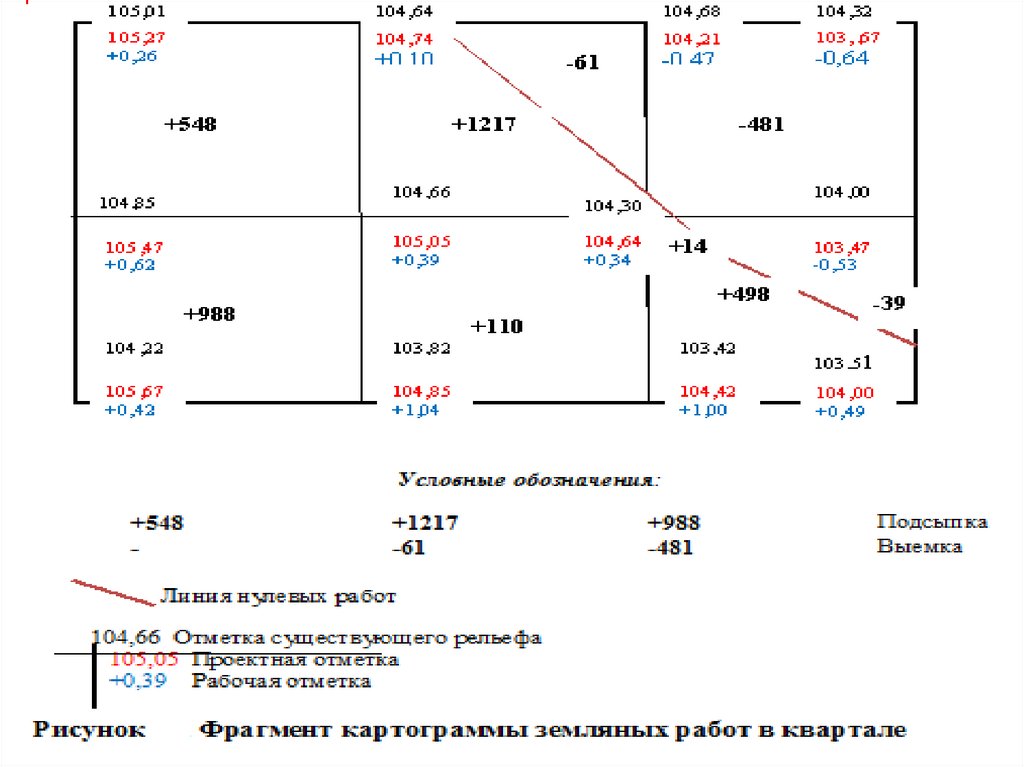

Аналогично можно рассчитать проектные высоты , высоты земли и
рабочие отметки сначала по всему периметру, а затем для всех
внутренних вершин квадратов. Затем провести линию нулевых работ.

57.

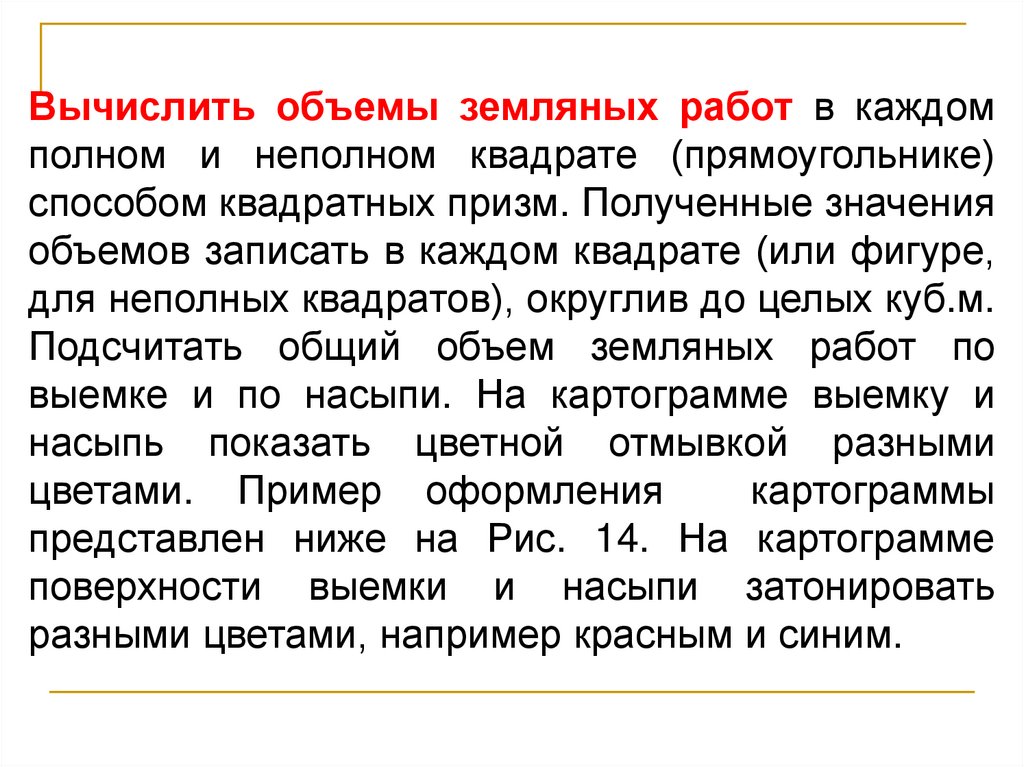

Вычислить объемы земляных работ в каждом
полном и неполном квадрате (прямоугольнике)
способом квадратных призм. Полученные значения
объемов записать в каждом квадрате (или фигуре,
для неполных квадратов), округлив до целых куб.м.
Подсчитать общий объем земляных работ по
выемке и по насыпи. На картограмме выемку и
насыпь показать цветной отмывкой разными

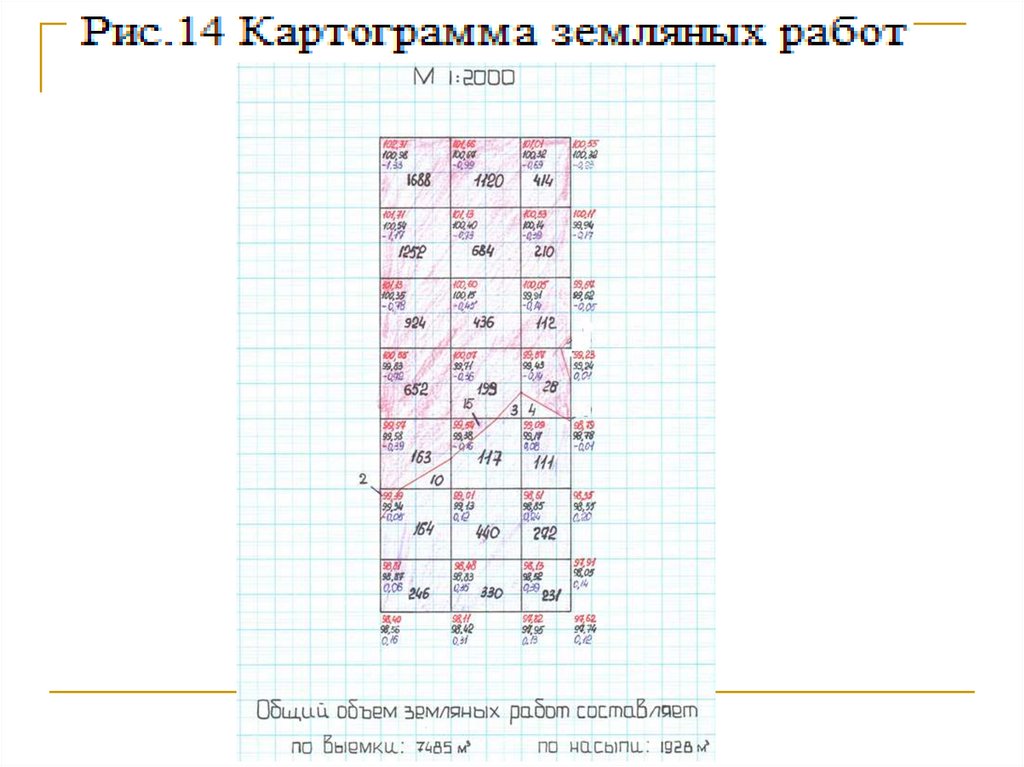

цветами. Пример оформления
картограммы
представлен ниже на Рис. 14. На картограмме
поверхности выемки и насыпи затонировать
разными цветами, например красным и синим.

58.

59.

60.

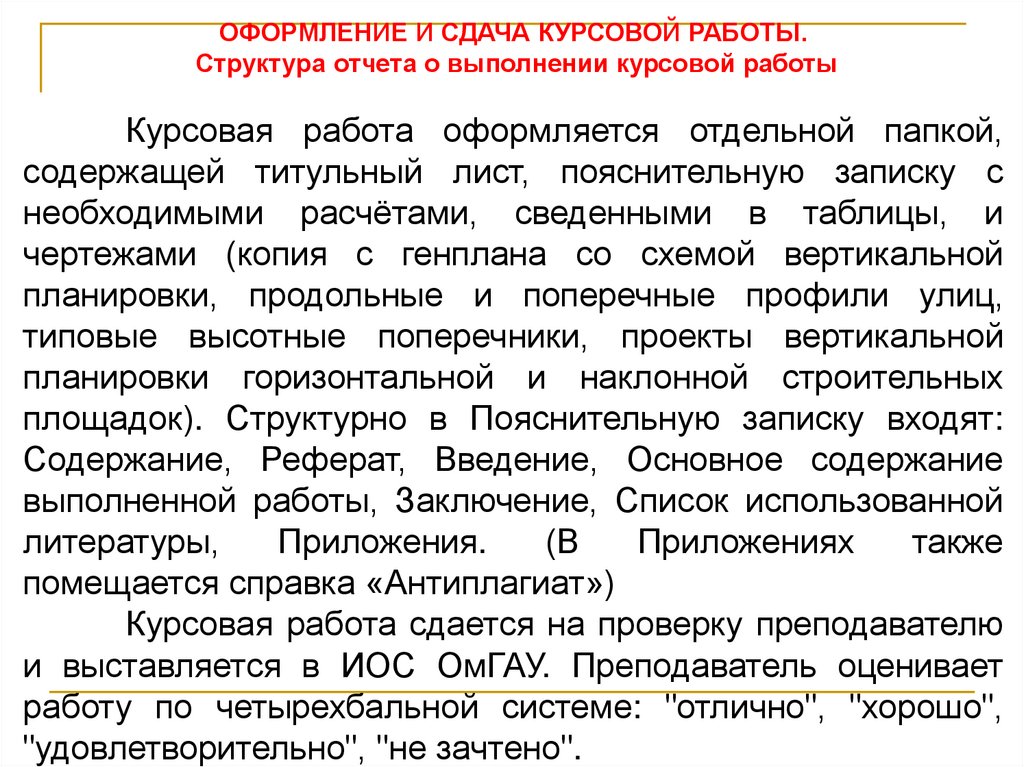

ОФОРМЛЕНИЕ И СДАЧА КУРСОВОЙ РАБОТЫ.
Структура отчета о выполнении курсовой работы
Курсовая работа оформляется отдельной папкой,
содержащей титульный лист, пояснительную записку с
необходимыми расчётами, сведенными в таблицы, и
чертежами (копия с генплана со схемой вертикальной
планировки, продольные и поперечные профили улиц,
типовые высотные поперечники, проекты вертикальной
планировки горизонтальной и наклонной строительных
площадок). Структурно в Пояснительную записку входят:
Содержание, Реферат, Введение, Основное содержание
выполненной работы, Заключение, Список использованной
литературы,
Приложения.
(В
Приложениях
также
помещается справка «Антиплагиат»)
Курсовая работа сдается на проверку преподавателю
и выставляется в ИОС ОмГАУ. Преподаватель оценивает
работу по четырехбальной системе: "отлично", "хорошо",
"удовлетворительно", "не зачтено".
