04 Организация отказоустойчивой сети

1. МДК.01.01 Организация, принципы построения и функционирования компьютерных сетей

Практические занятия
Занятие 04

2.

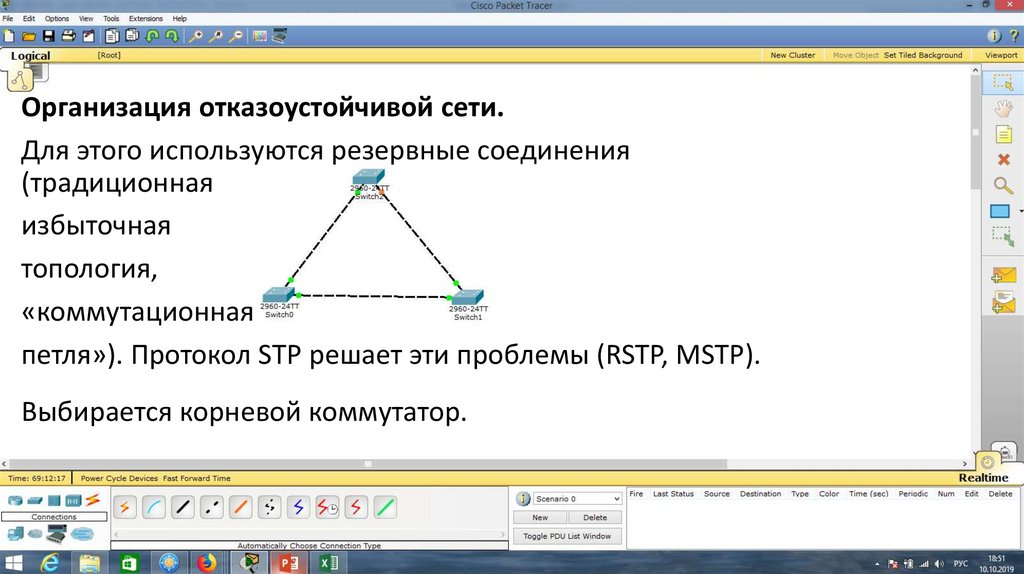

Организация отказоустойчивой сети.
Для этого используются резервные соединения
(традиционная
избыточная
топология,
«коммутационная
петля»). Протокол STP решает эти проблемы (RSTP, MSTP).

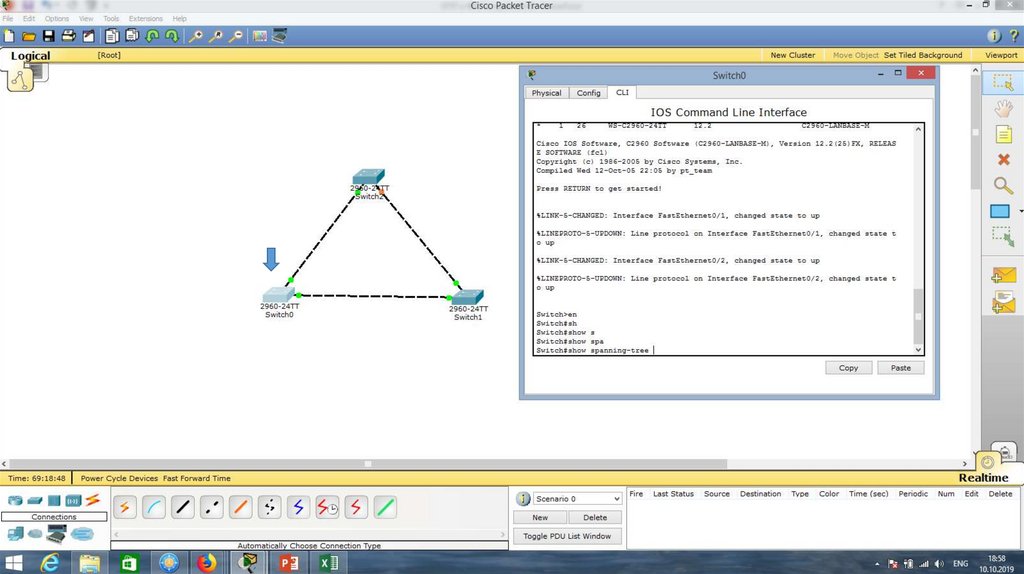

Выбирается корневой коммутатор.

3.

4.

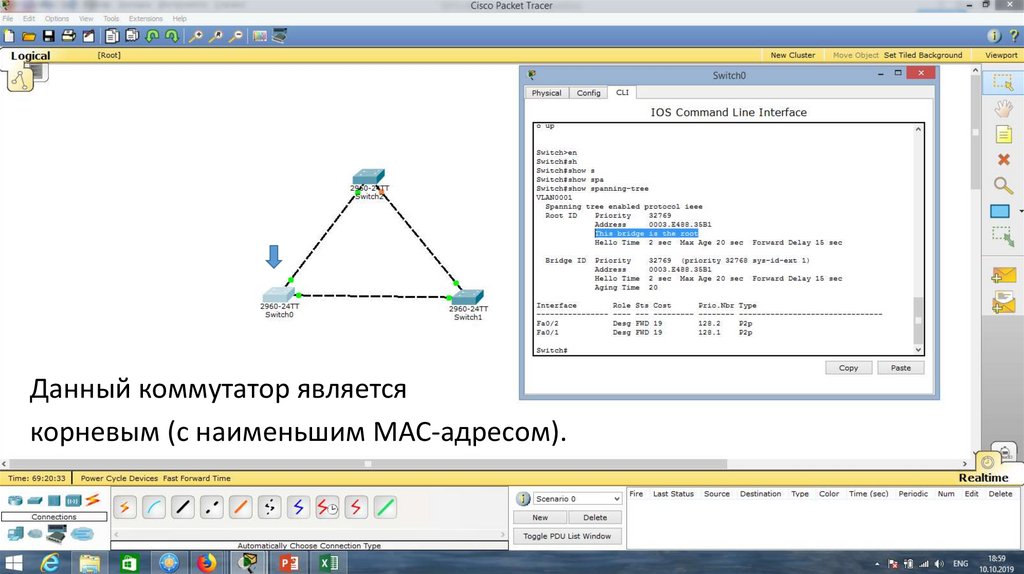

Данный коммутатор является
корневым (с наименьшим MAC-адресом).

5.

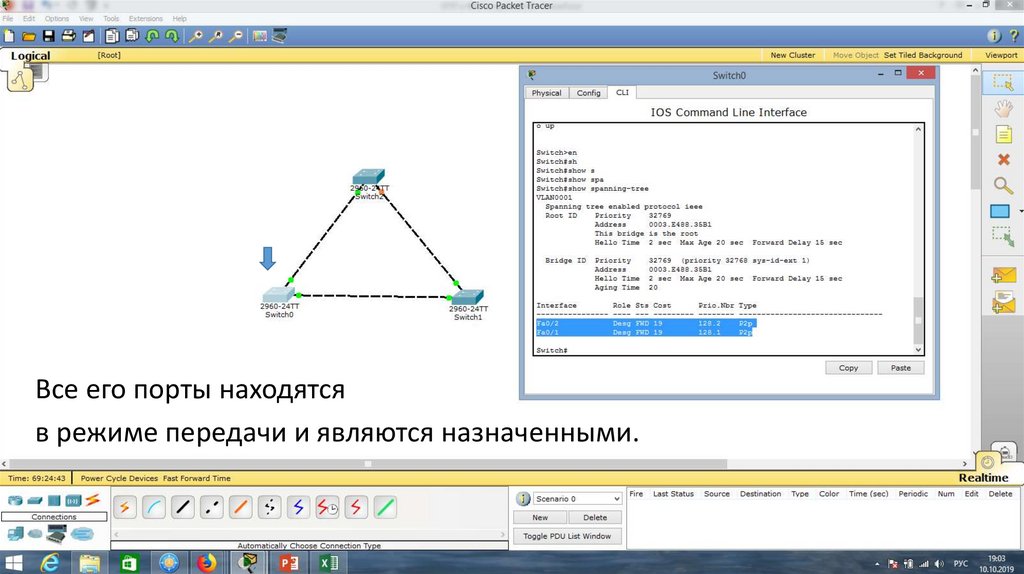

Все его порты находятся
в режиме передачи и являются назначенными.

6.

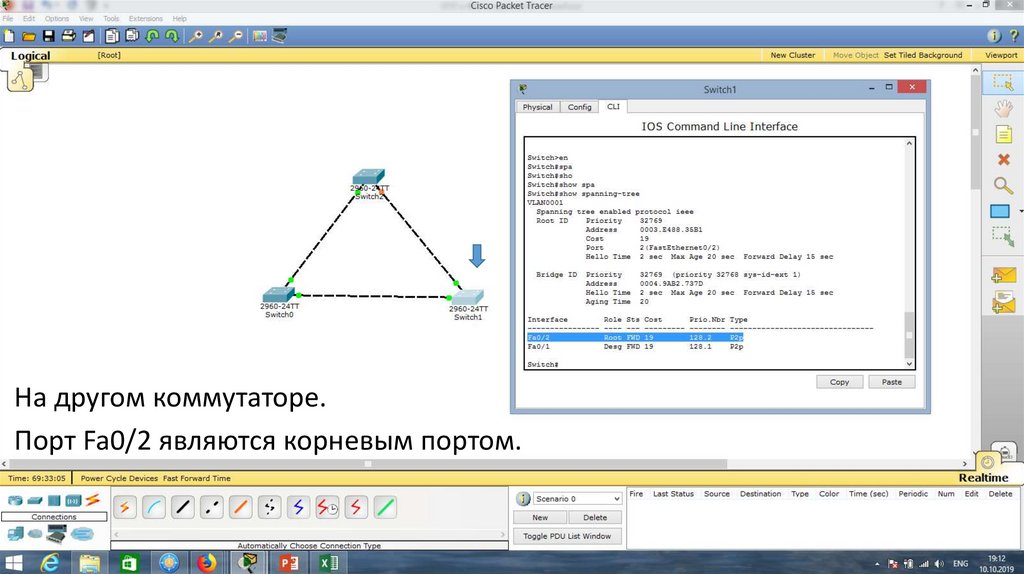

На другом коммутаторе.
Порт Fa0/2 являются корневым портом.

7.

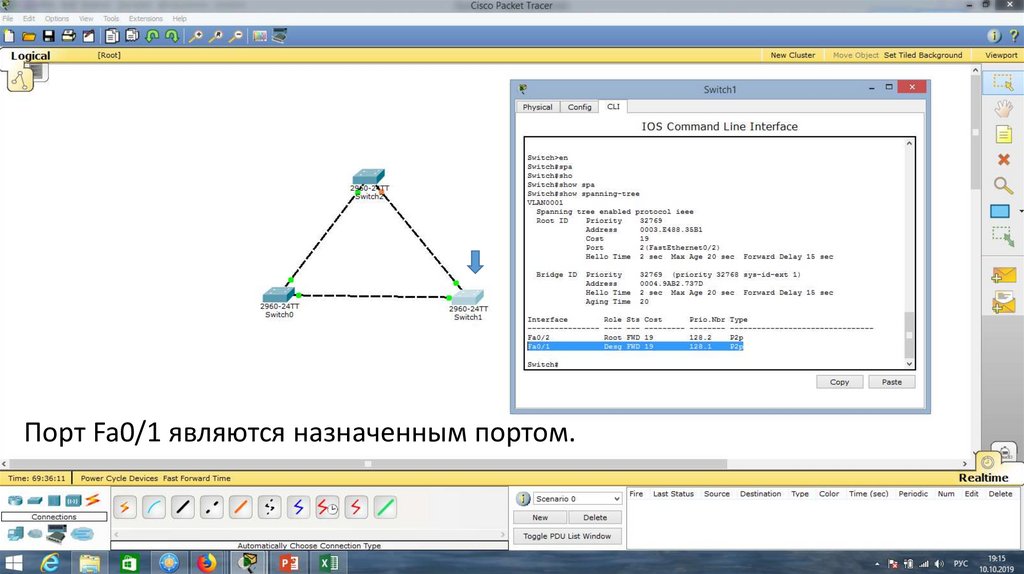

Порт Fa0/1 являются назначенным портом.

8.

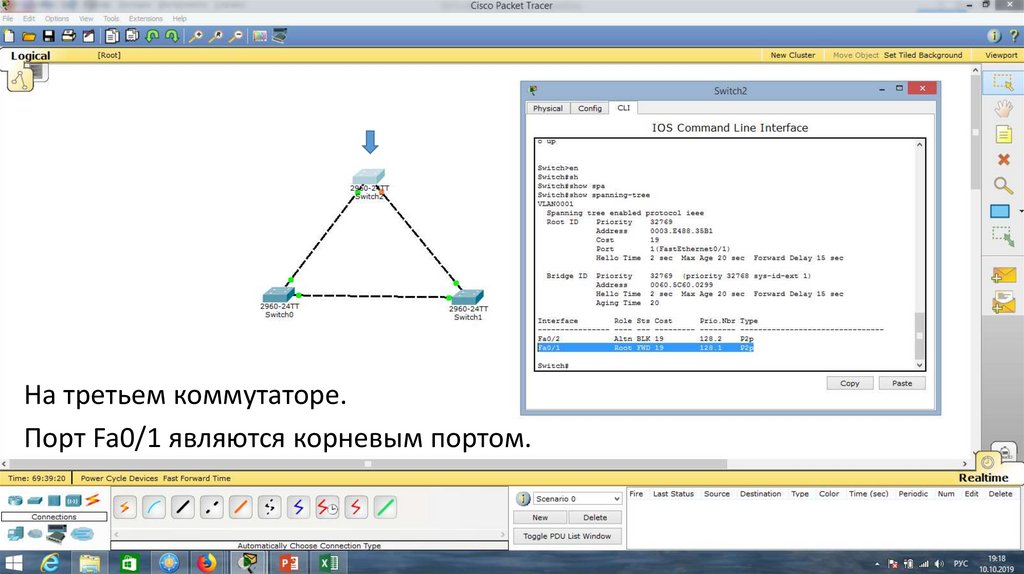

На третьем коммутаторе.
Порт Fa0/1 являются корневым портом.

9.

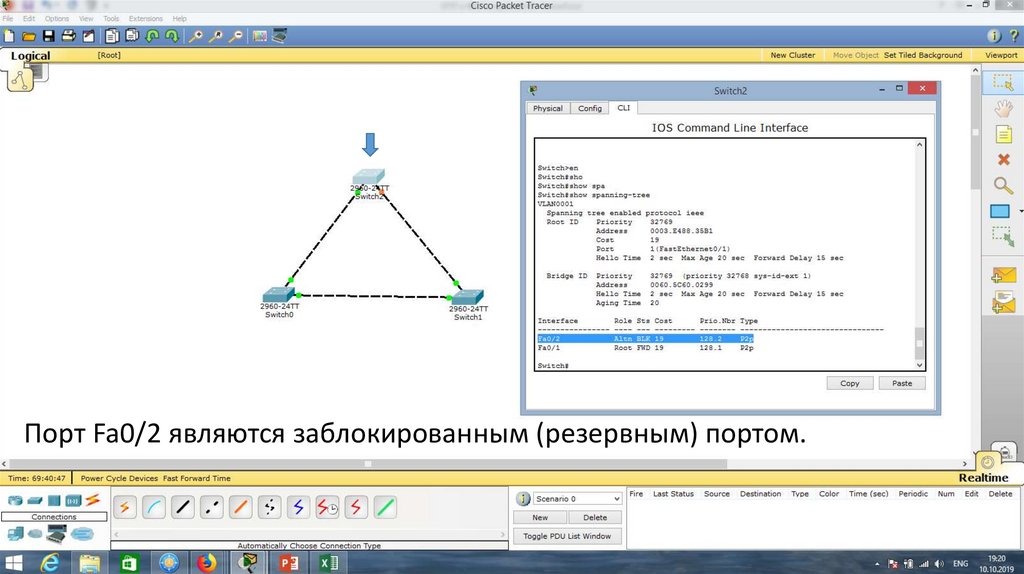

Порт Fa0/2 являются заблокированным (резервным) портом.

10.

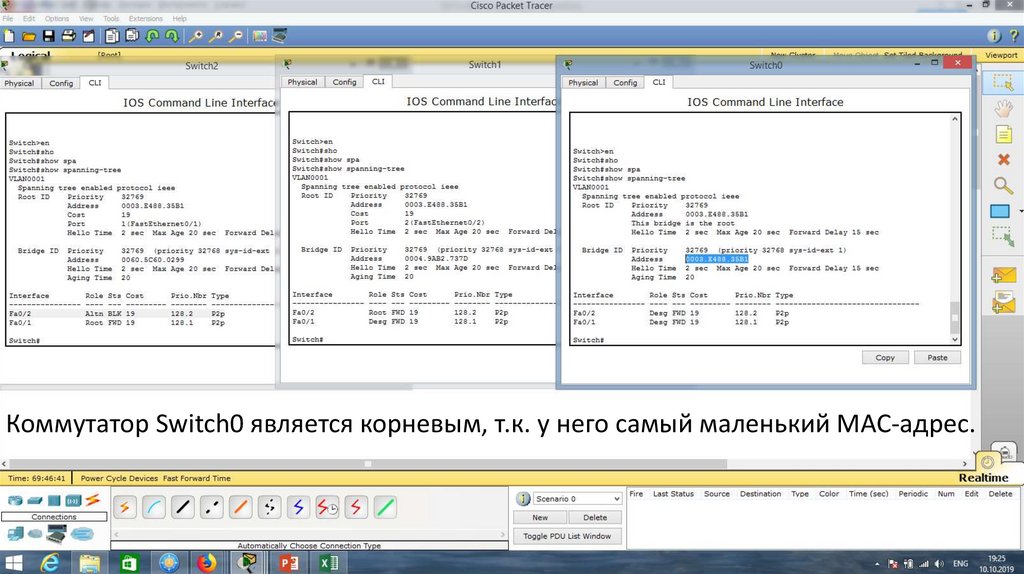

Коммутатор Switch0 является корневым, т.к. у него самый маленький MAC-адрес.

11.

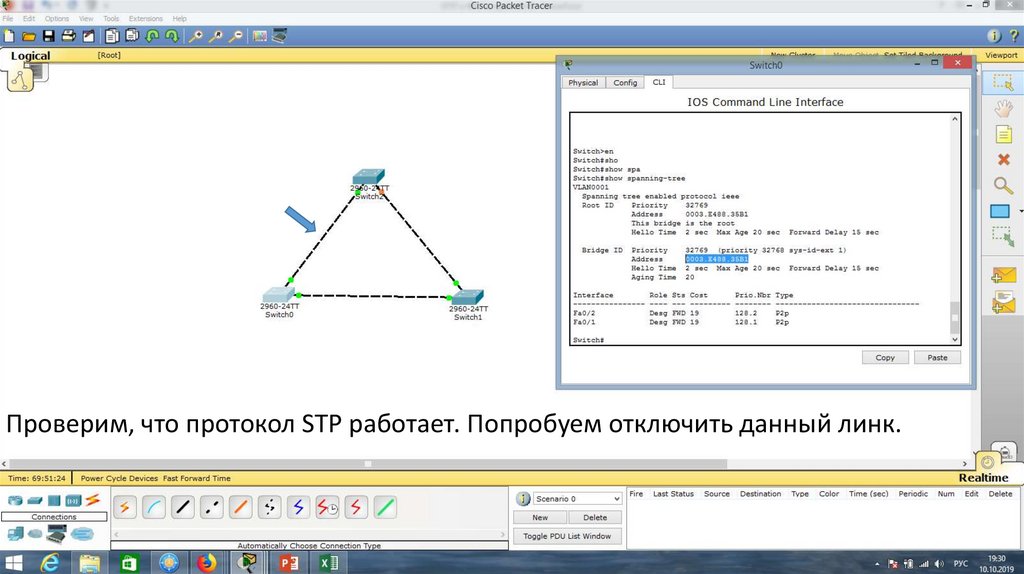

Проверим, что протокол STP работает. Попробуем отключить данный линк.

12.

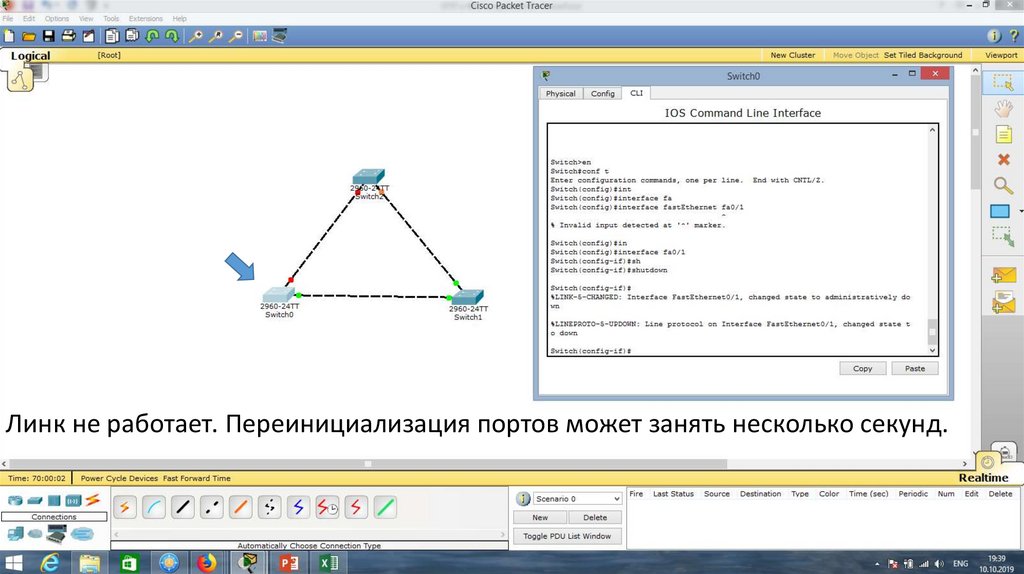

Линк не работает. Переинициализация портов может занять несколько секунд.

13.

Через 20-30 секунд связь восстановилась. Отказоустойчивость сработала.

14.

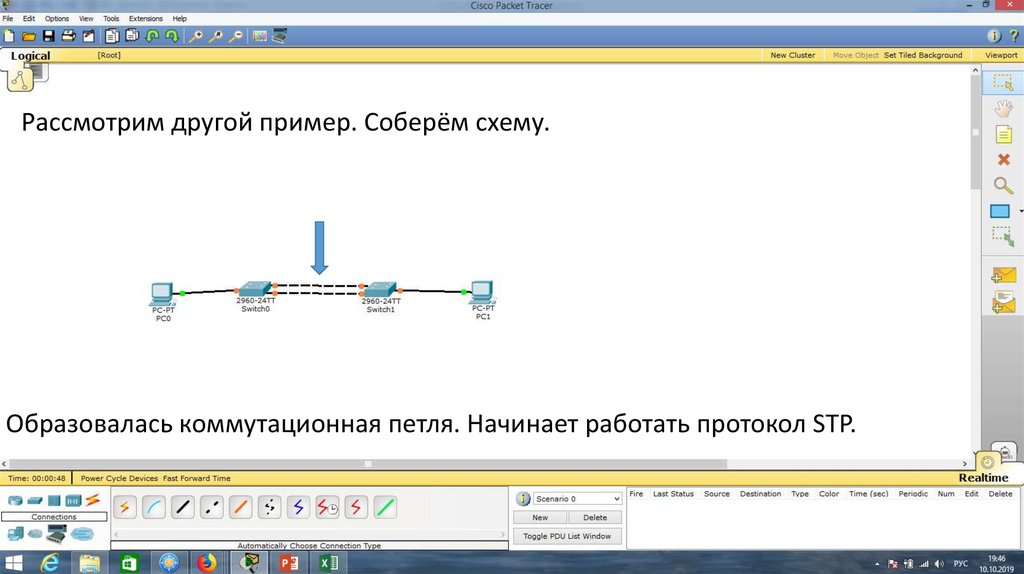

Рассмотрим другой пример. Соберём схему.
Образовалась коммутационная петля. Начинает работать протокол STP.

15.

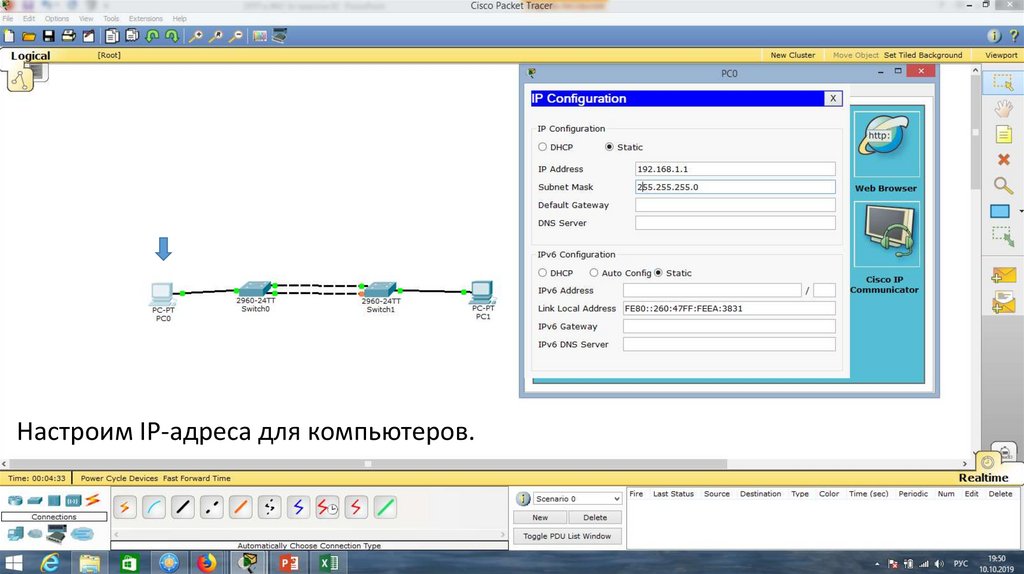

Настроим IP-адреса для компьютеров.

16.

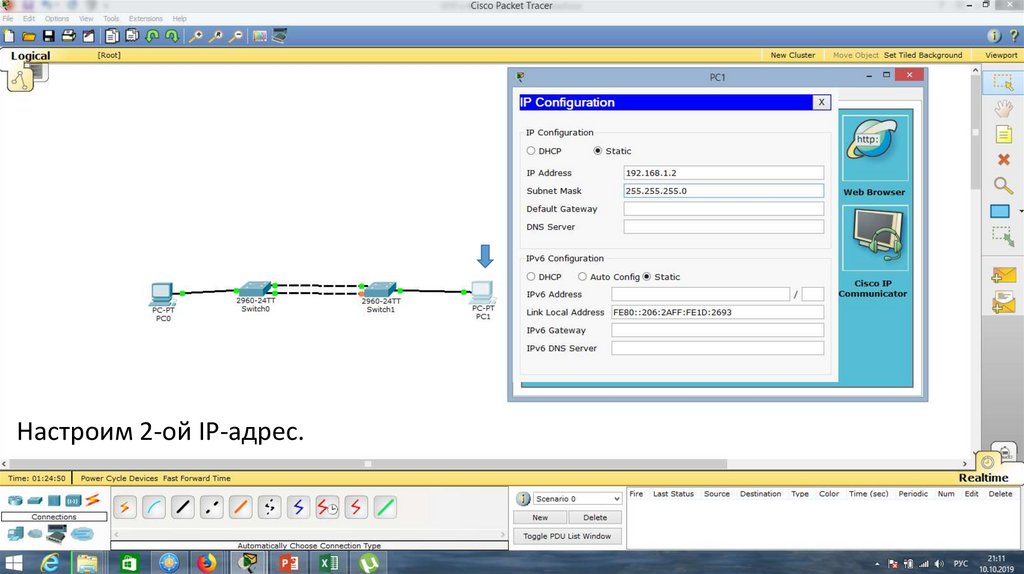

Настроим 2-ой IP-адрес.

17.

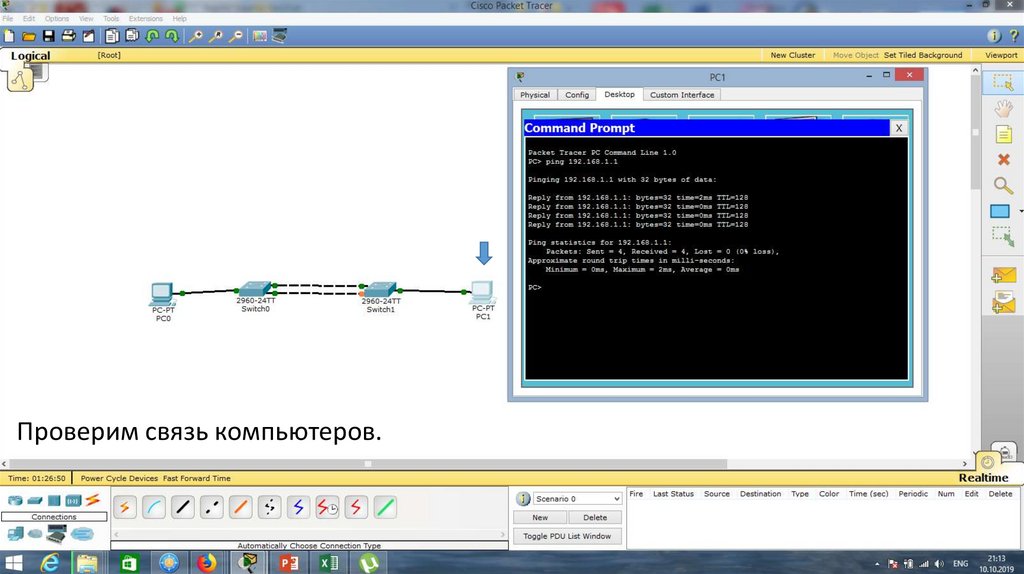

Проверим связь компьютеров.

18.

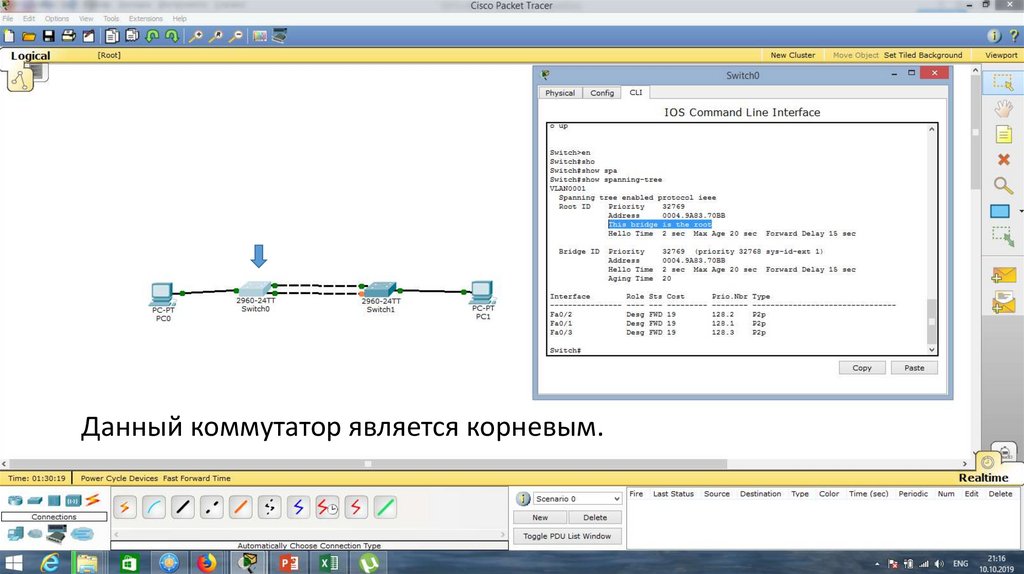

Данный коммутатор является корневым.

19.

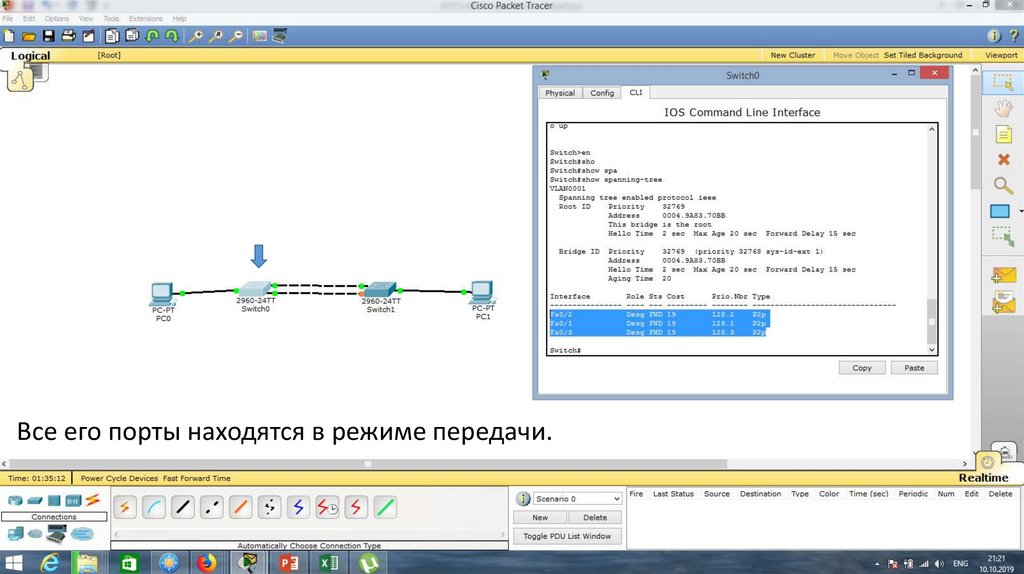

Все его порты находятся в режиме передачи.

20.

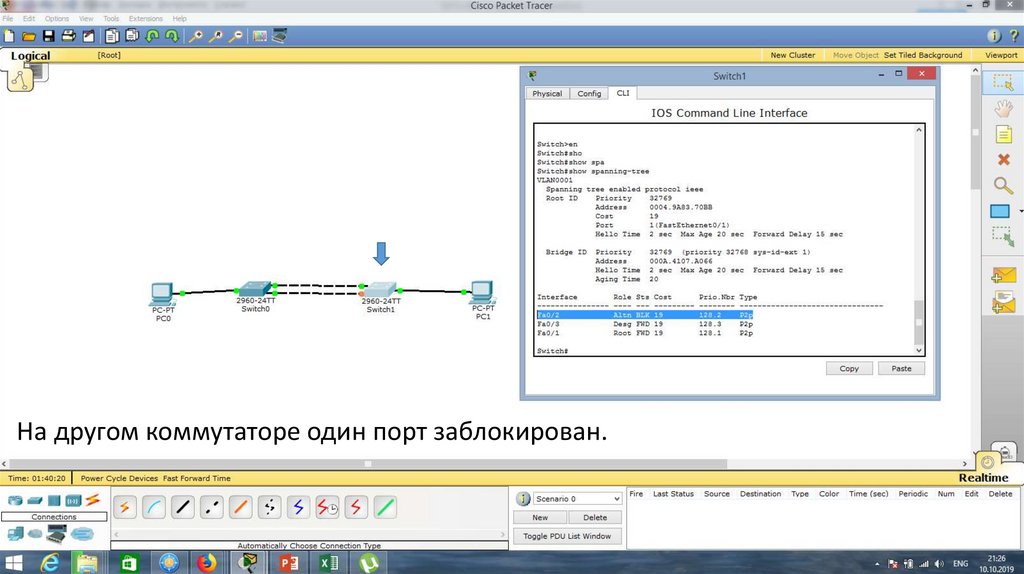

На другом коммутаторе один порт заблокирован.

21.

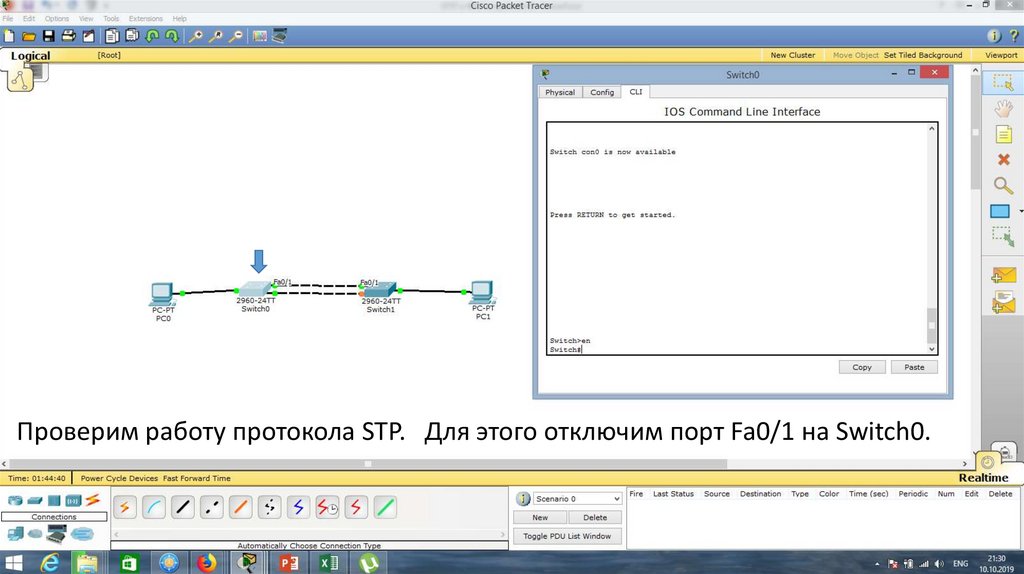

Проверим работу протокола STP. Для этого отключим порт Fa0/1 на Switch0.

22.

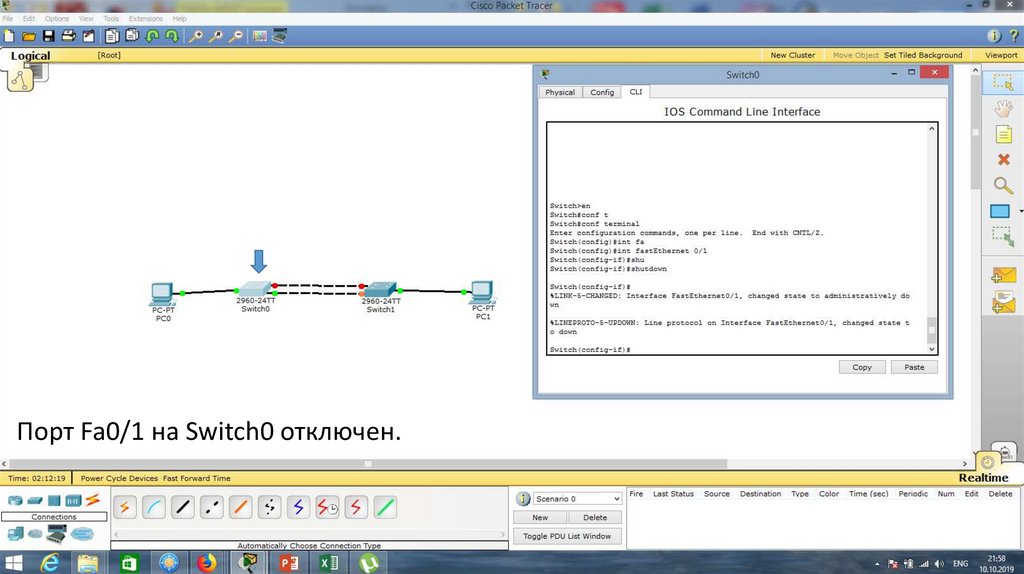

Порт Fa0/1 на Switch0 отключен.

23.

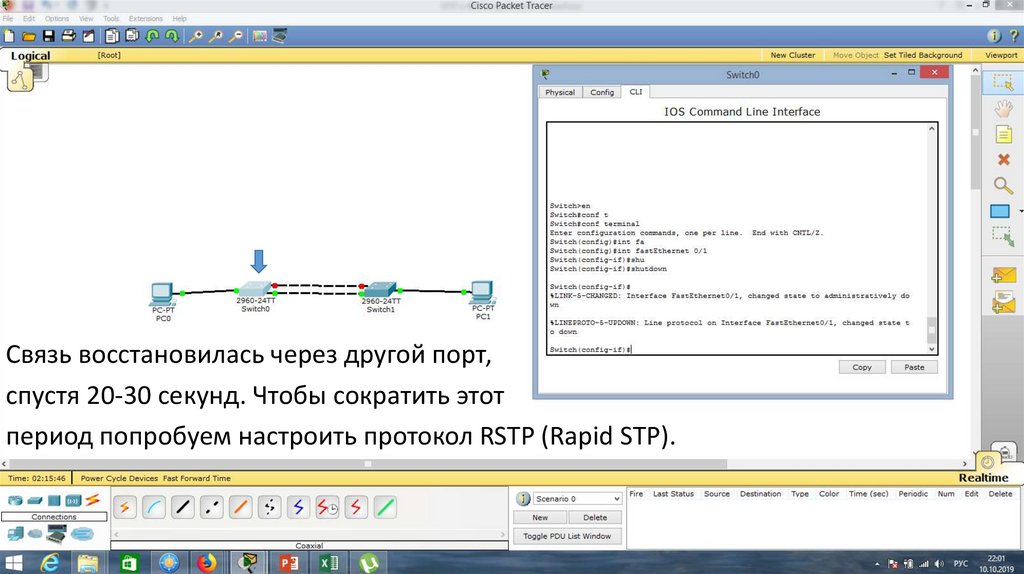

Связь восстановилась через другой порт,
спустя 20-30 секунд. Чтобы сократить этот
период попробуем настроить протокол RSTP (Rapid STP).

24.

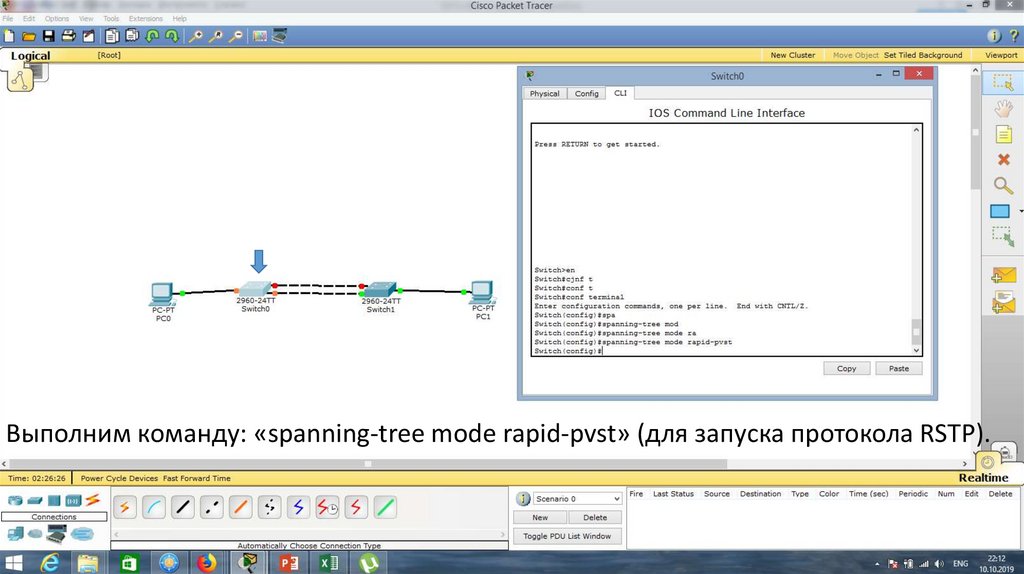

Выполним команду: «spanning-tree mode rapid-pvst» (для запуска протокола RSTP).

25.

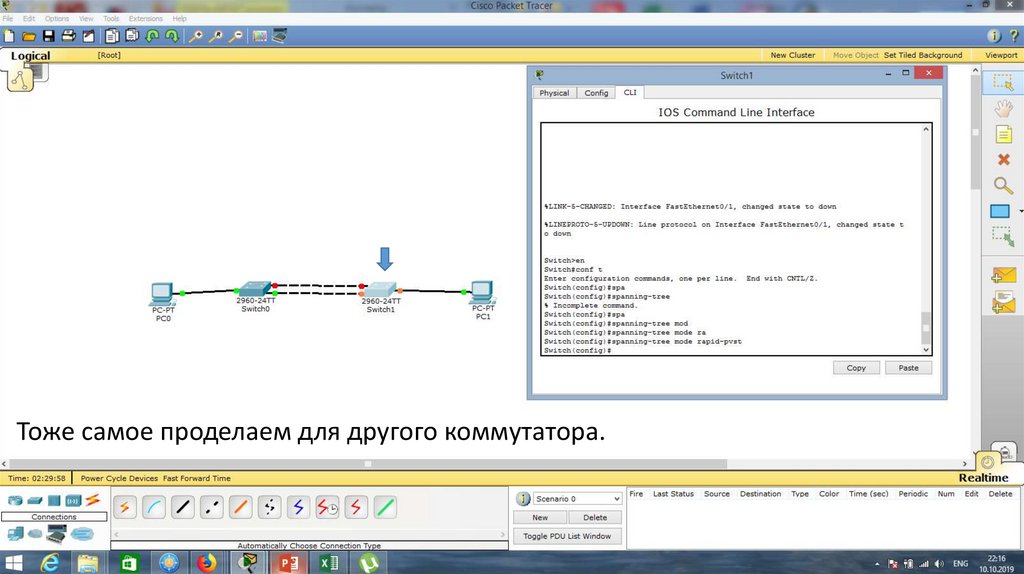

Тоже самое проделаем для другого коммутатора.

26.

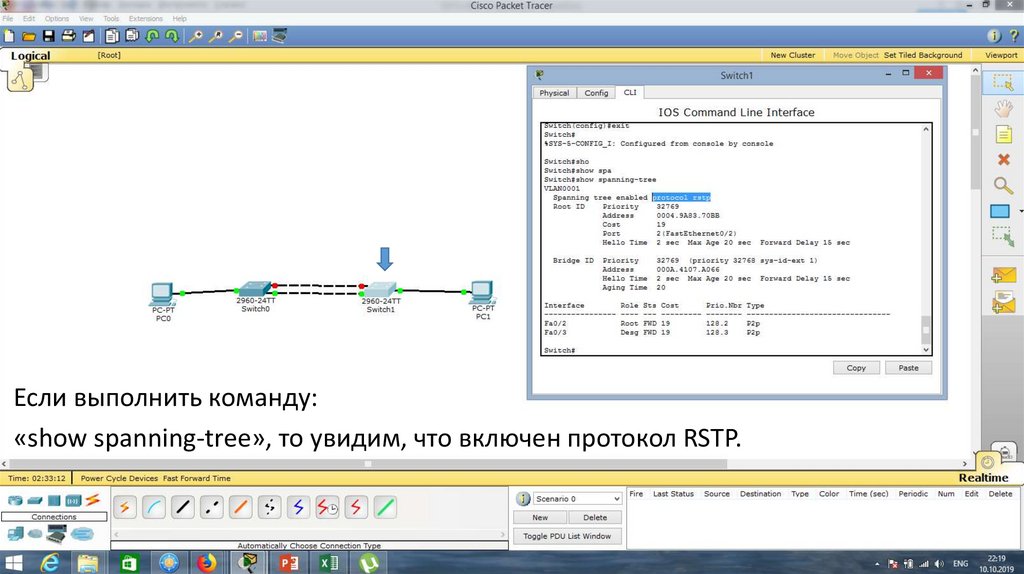

Если выполнить команду:
«show spanning-tree», то увидим, что включен протокол RSTP.

27.

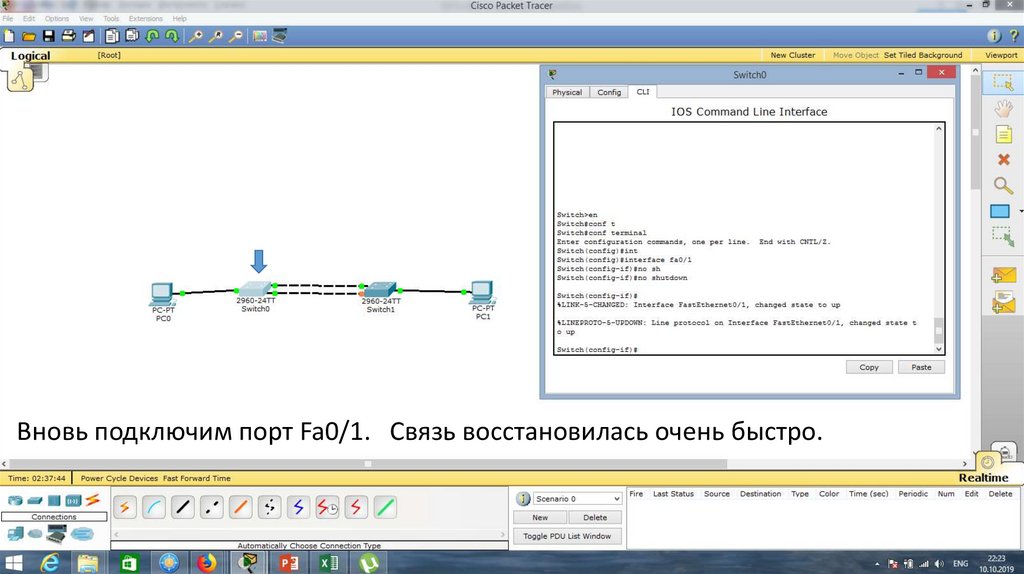

Вновь подключим порт Fa0/1. Связь восстановилась очень быстро.

28.

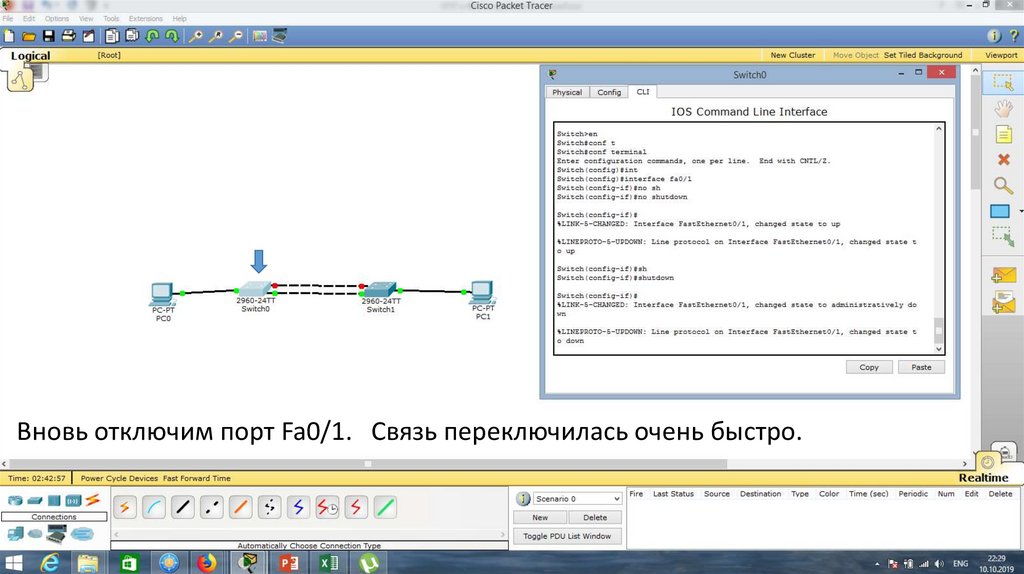

Вновь отключим порт Fa0/1. Связь переключилась очень быстро.

29.

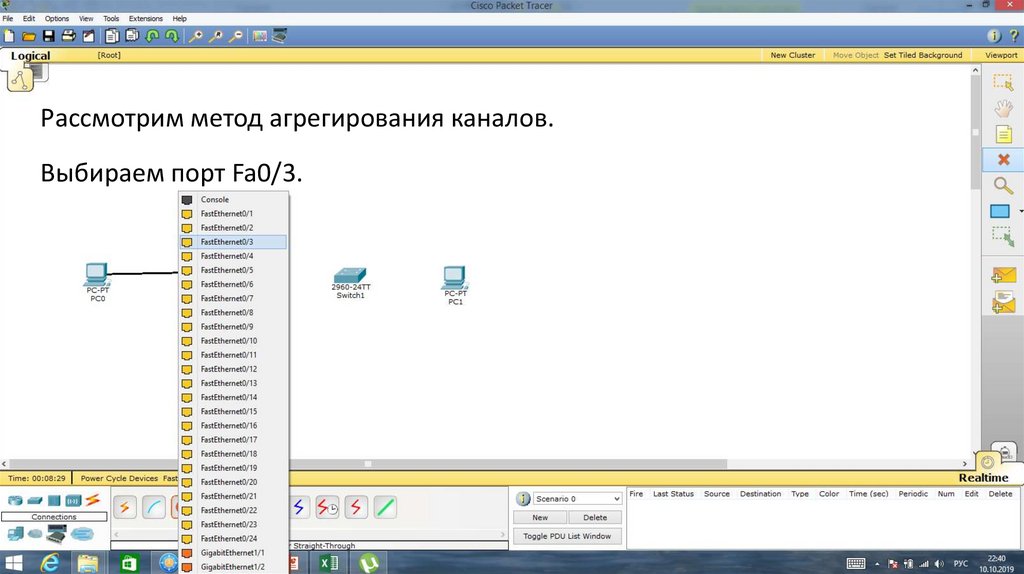

Рассмотрим метод агрегирования каналов.

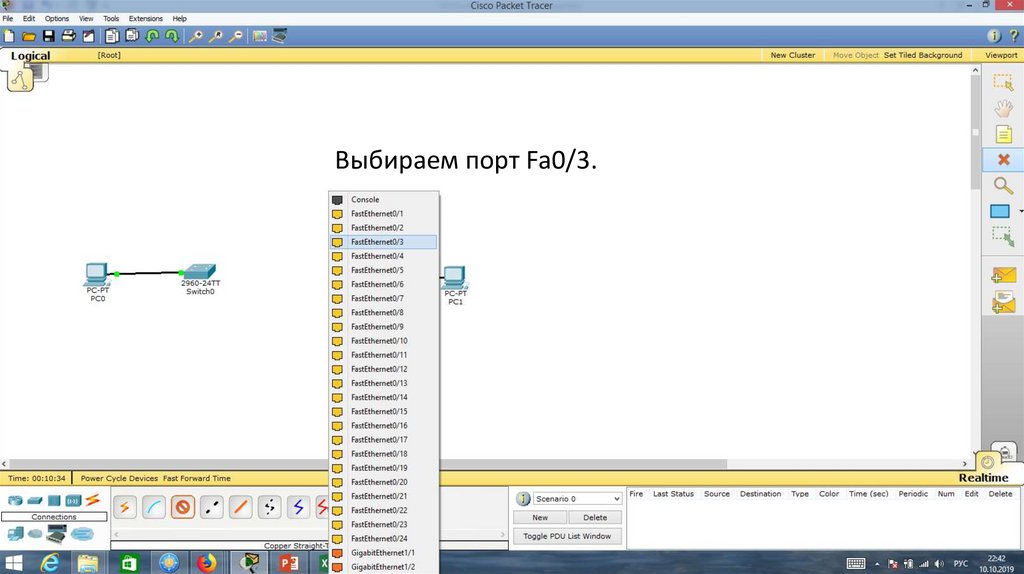

Выбираем порт Fa0/3.

30.

Выбираем порт Fa0/3.

31.

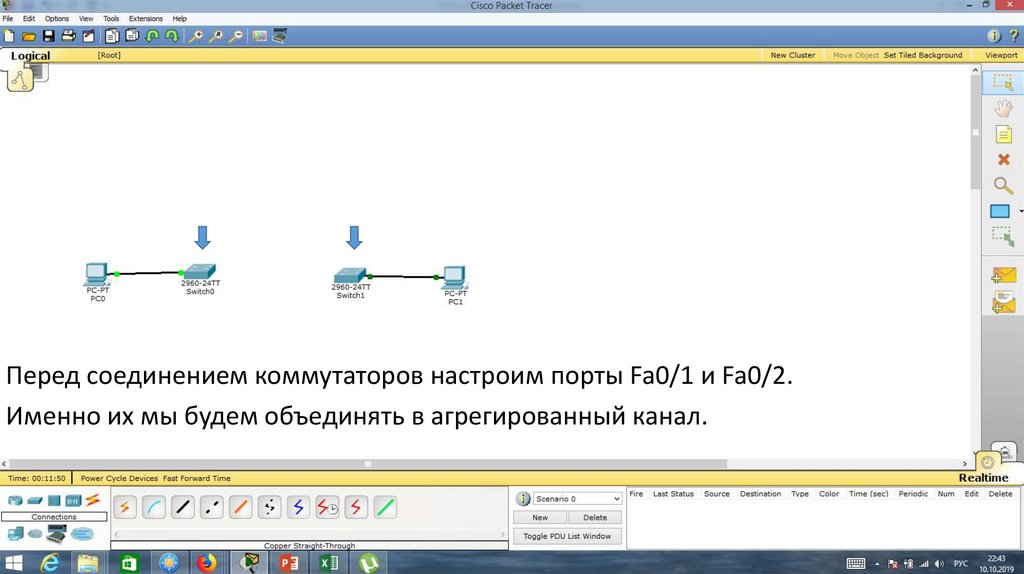

Перед соединением коммутаторов настроим порты Fa0/1 и Fa0/2.
Именно их мы будем объединять в агрегированный канал.

32.

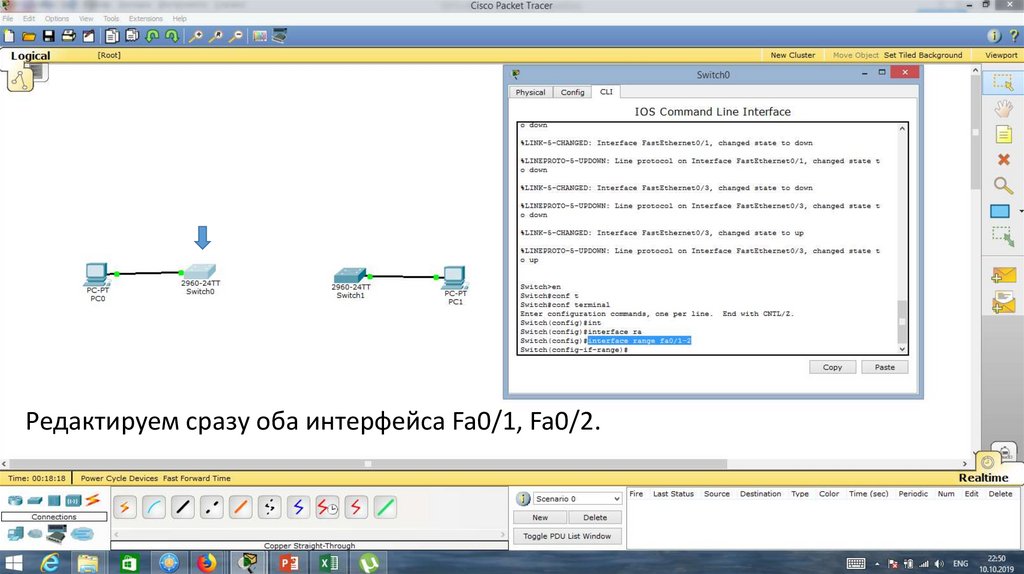

Редактируем сразу оба интерфейса Fa0/1, Fa0/2.

33.

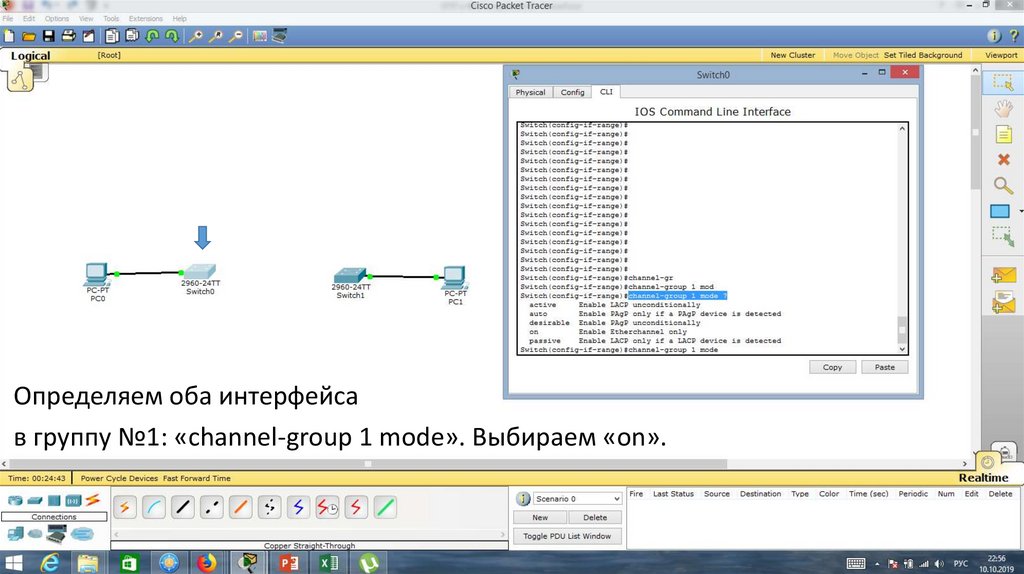

Определяем оба интерфейса
в группу №1: «channel-group 1 mode». Выбираем «on».

34.

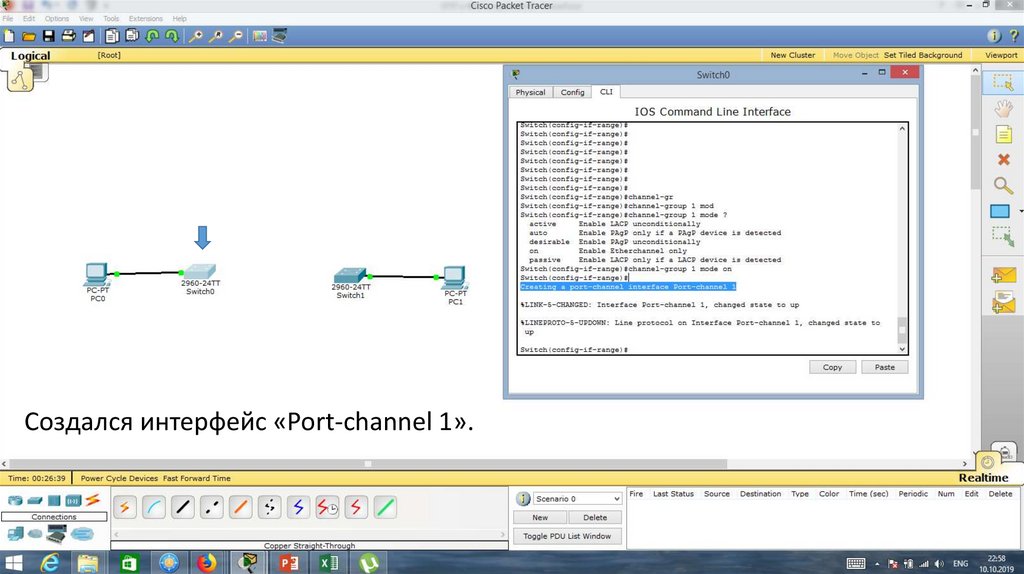

Создался интерфейс «Port-channel 1».

35.

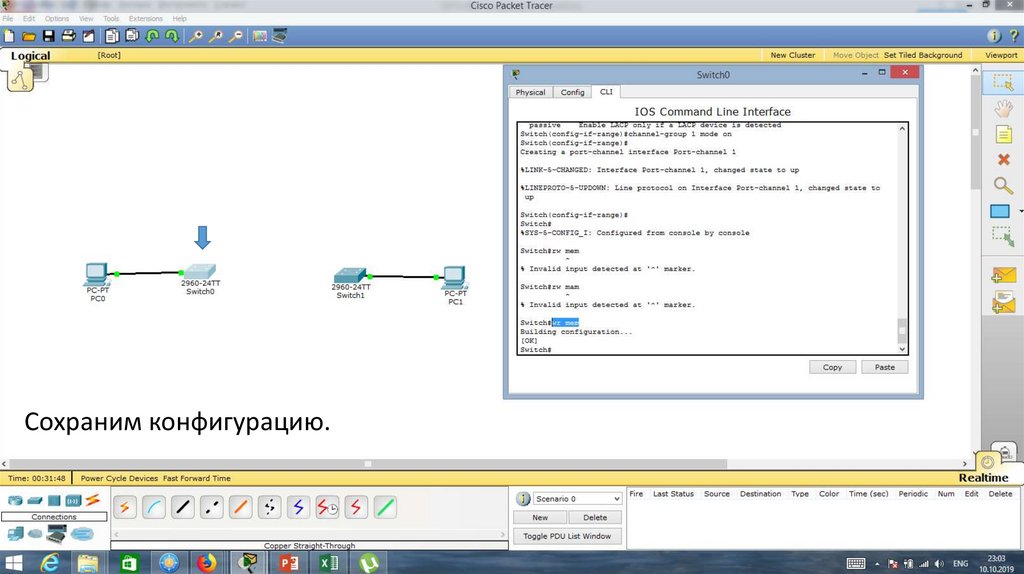

Сохраним конфигурацию.

36.

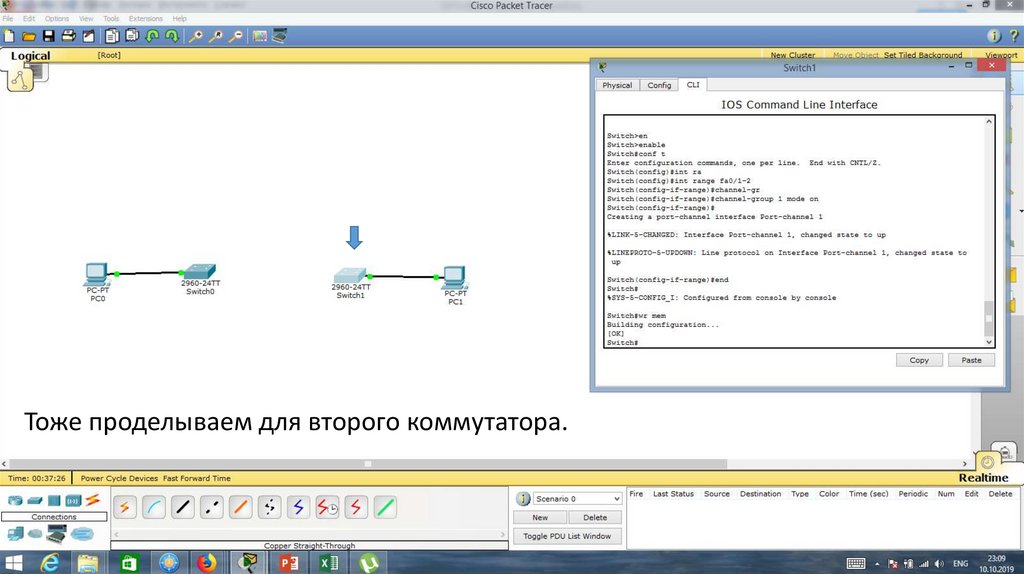

Тоже проделываем для второго коммутатора.

37.

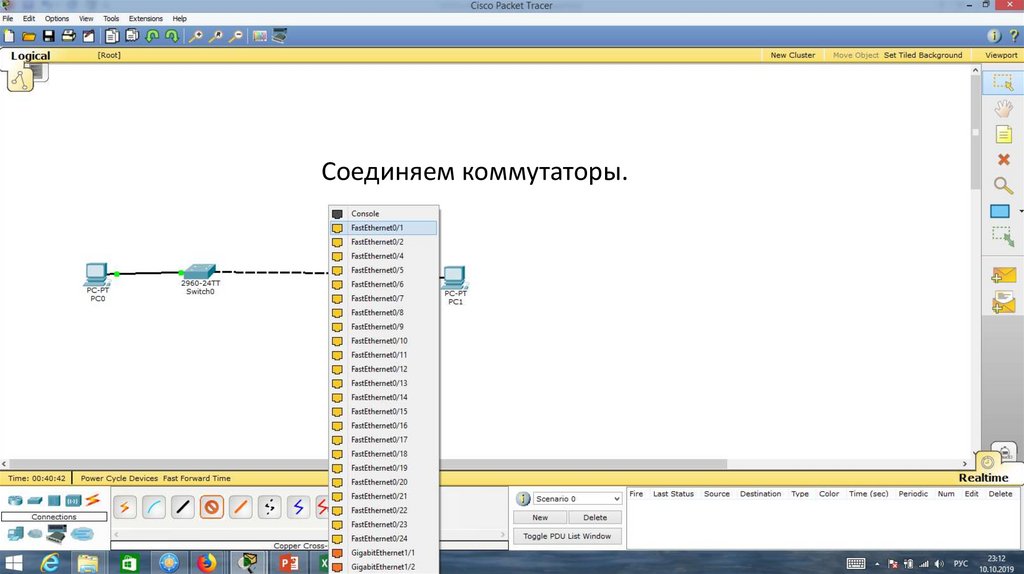

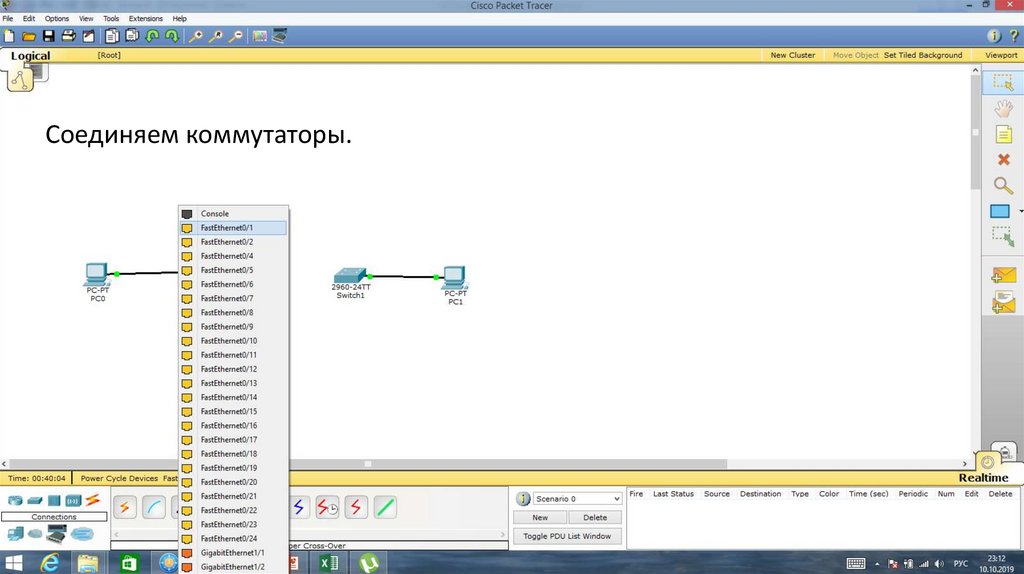

Соединяем коммутаторы.

38.

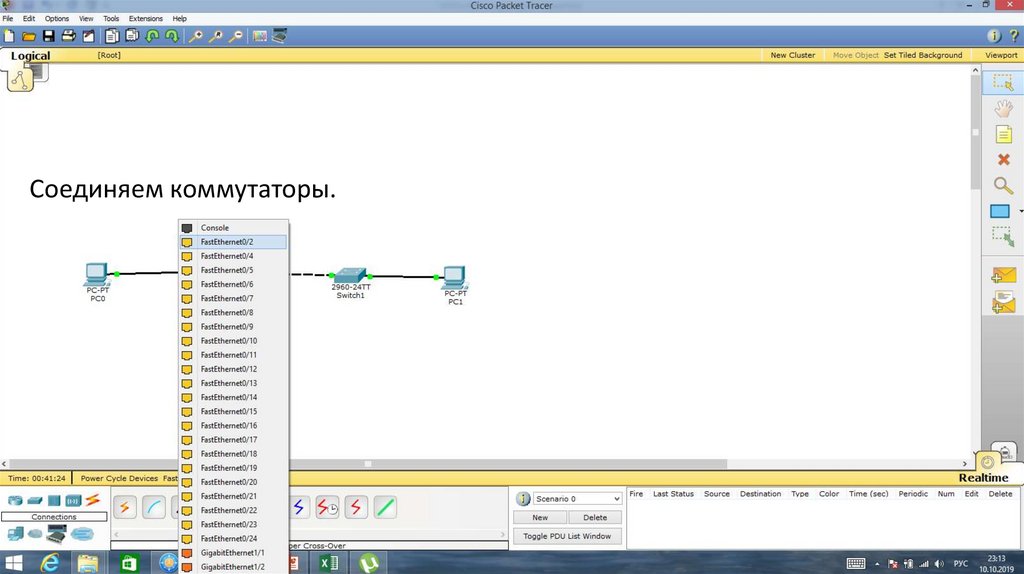

Соединяем коммутаторы.

39.

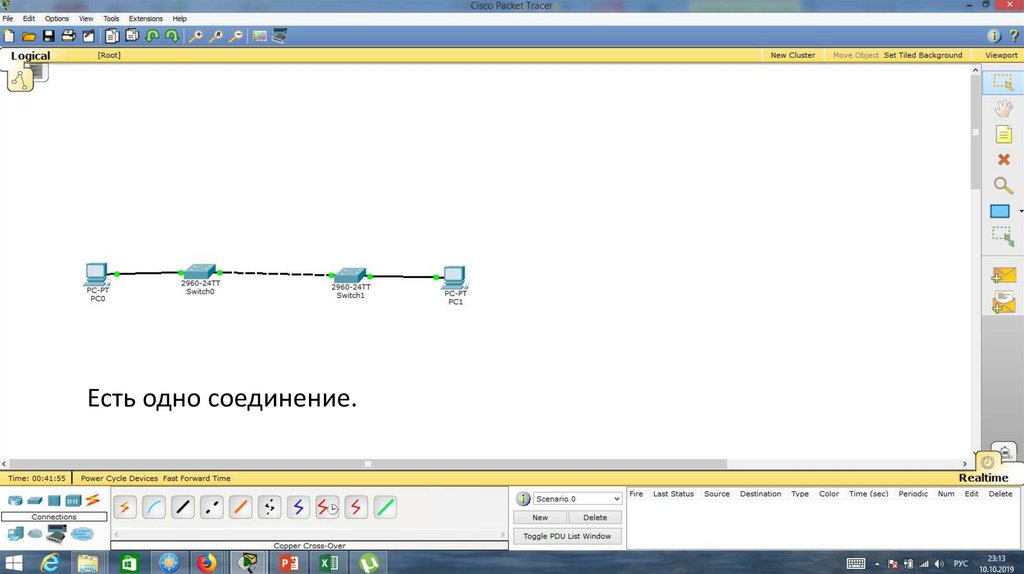

Есть одно соединение.

40.

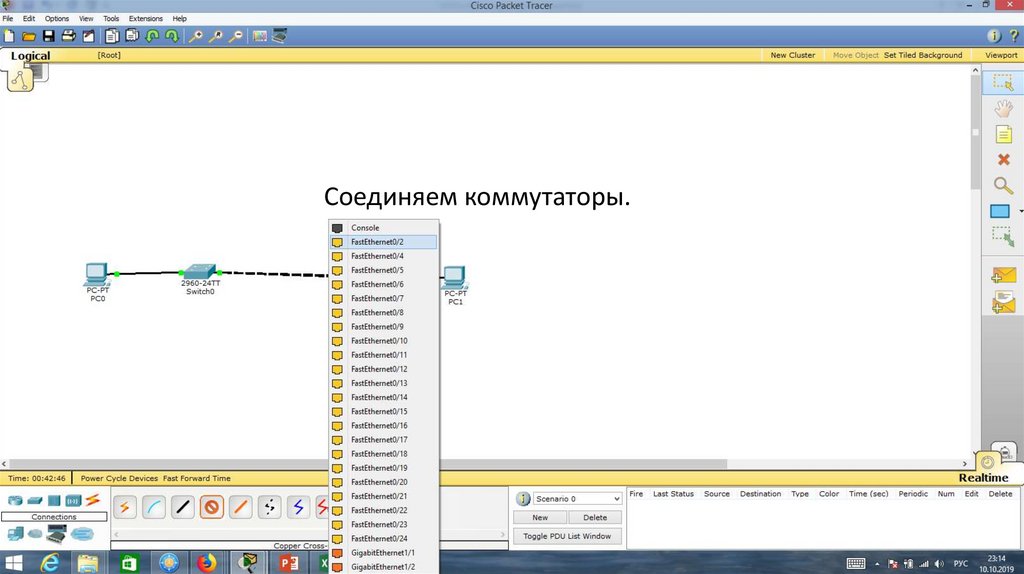

Соединяем коммутаторы.

41.

Соединяем коммутаторы.

42.

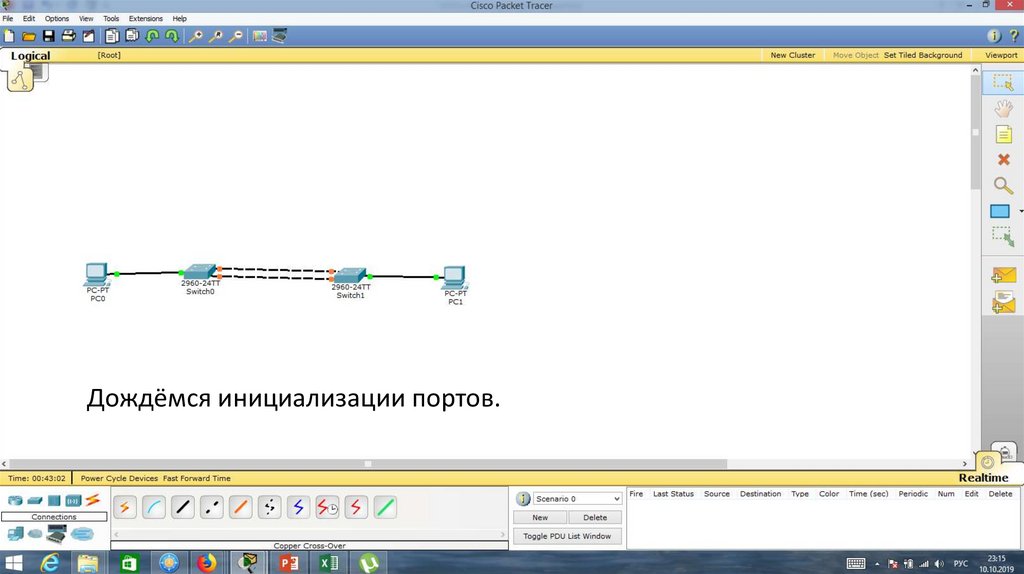

Дождёмся инициализации портов.

43.

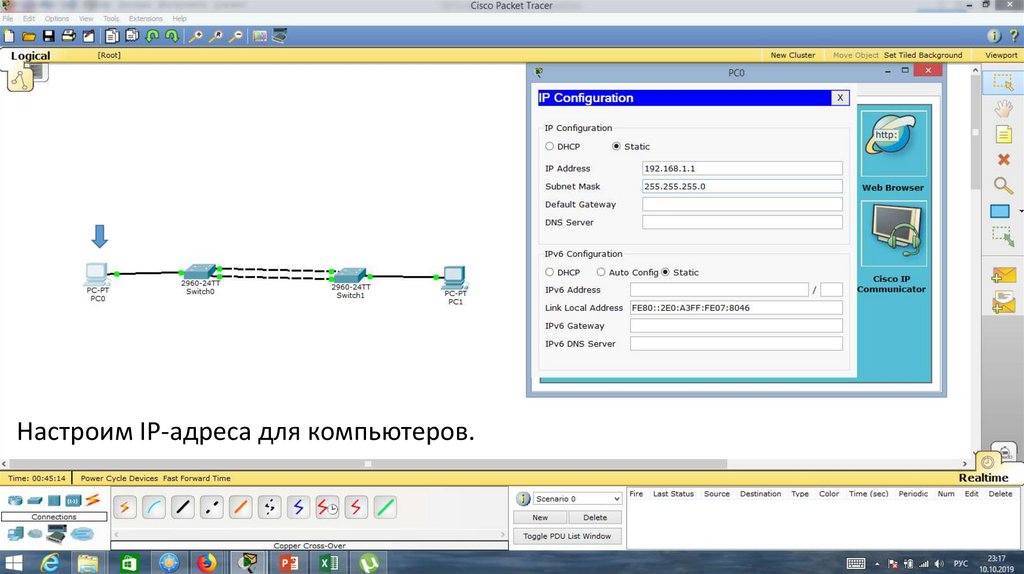

Настроим IP-адреса для компьютеров.

44.

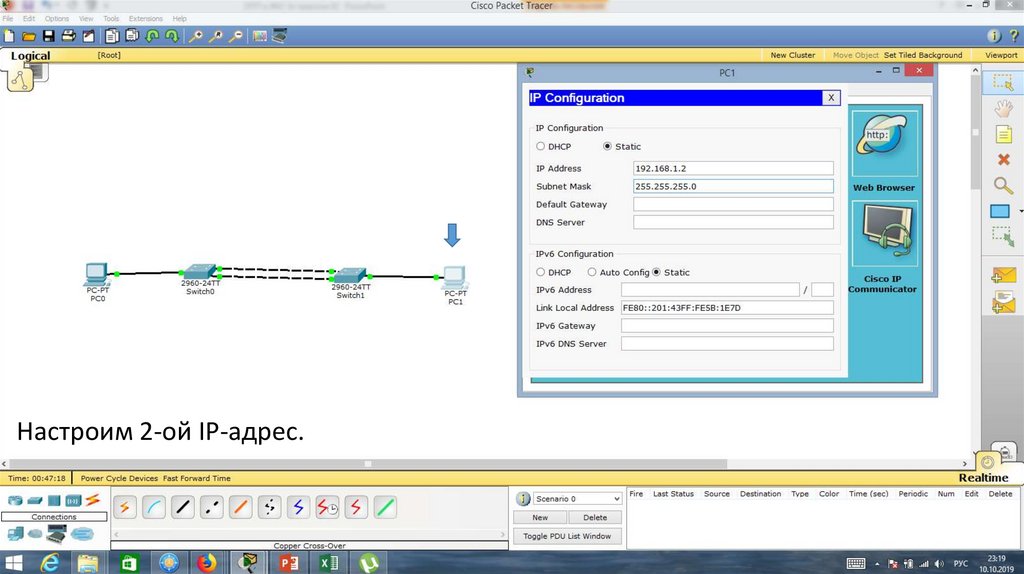

Настроим 2-ой IP-адрес.

45.

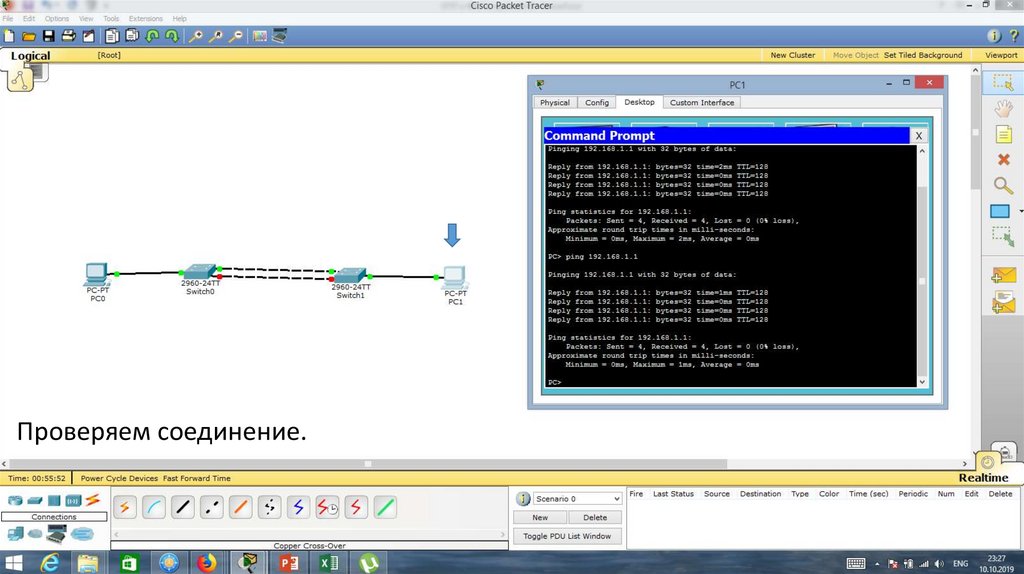

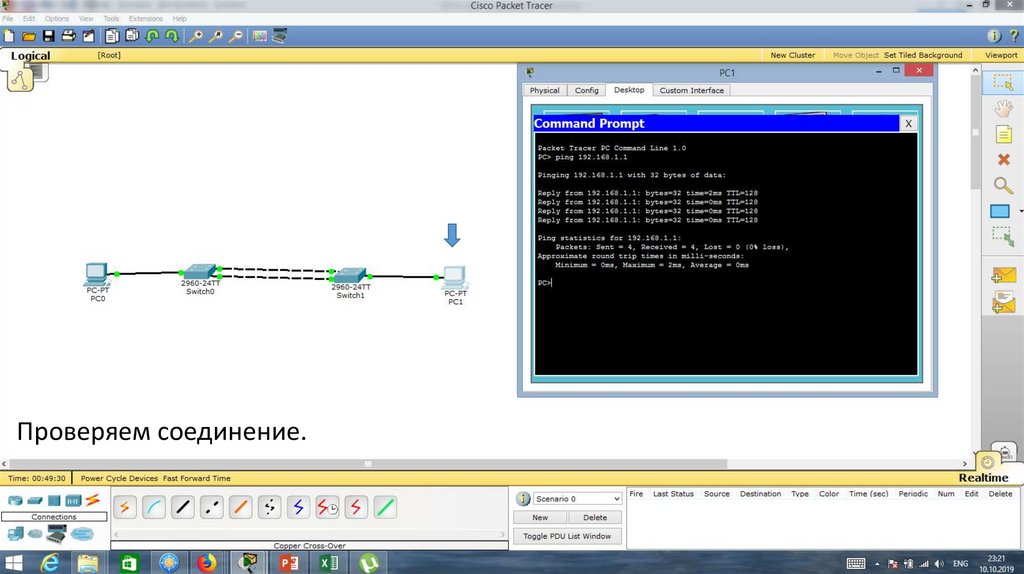

Проверяем соединение.

46.

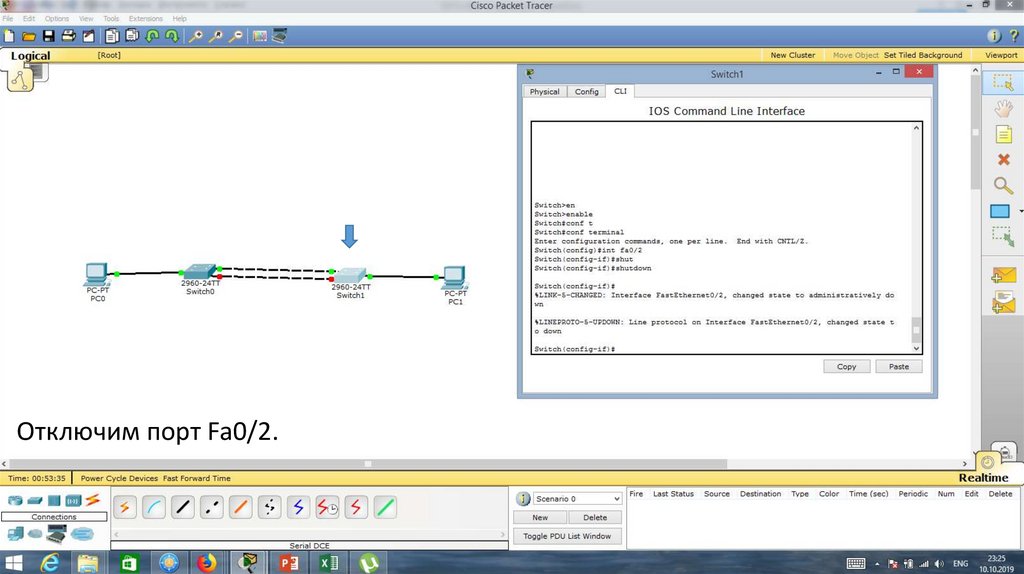

Отключим порт Fa0/2.

47.

Проверяем соединение.

48.

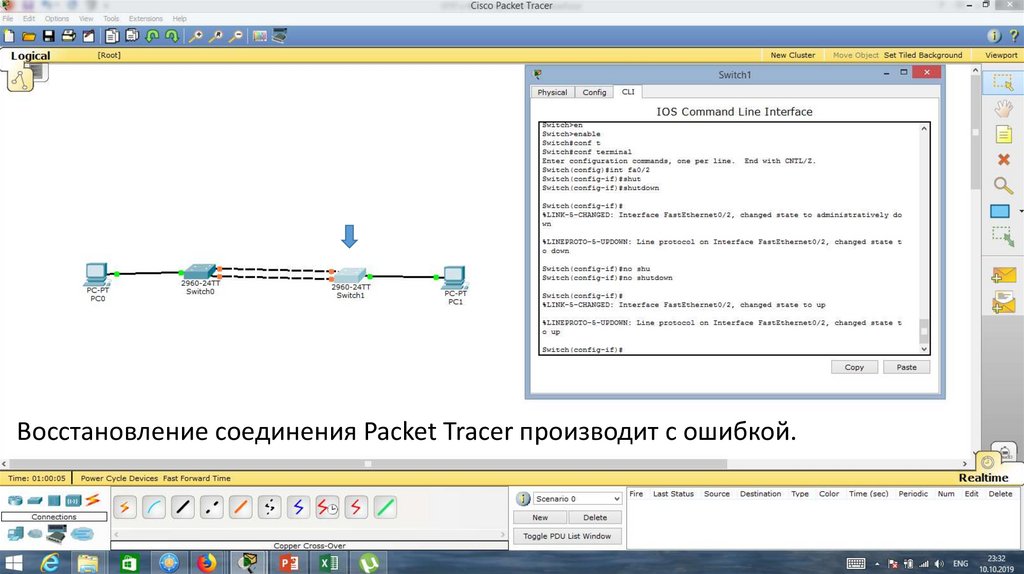

Восстановление соединения Packet Tracer производит с ошибкой.

49.

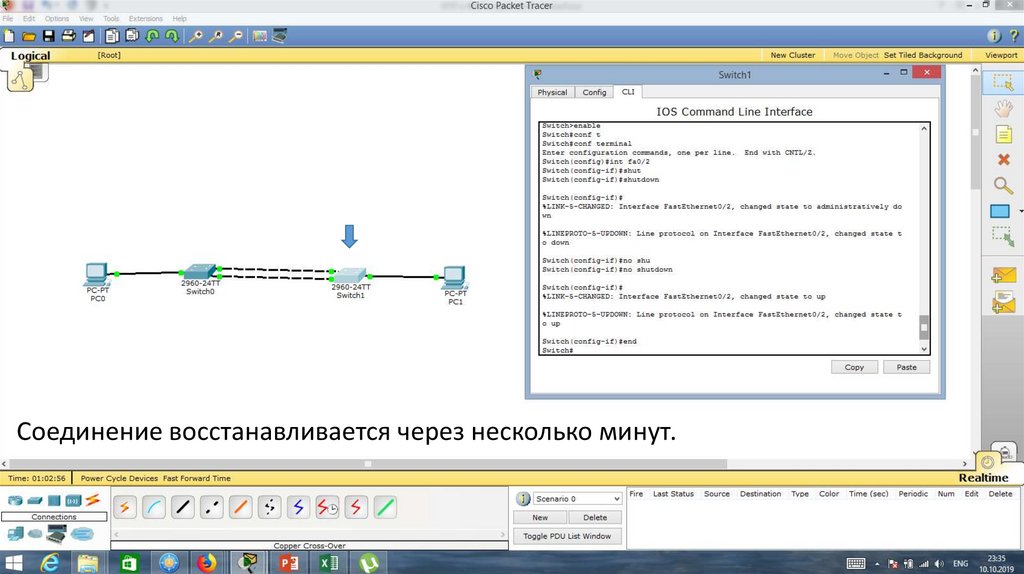

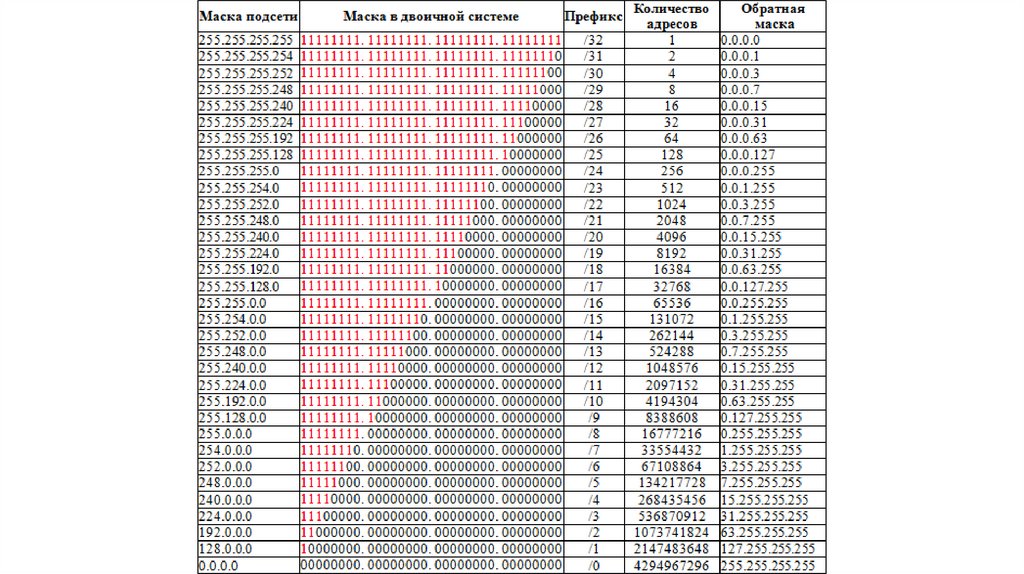

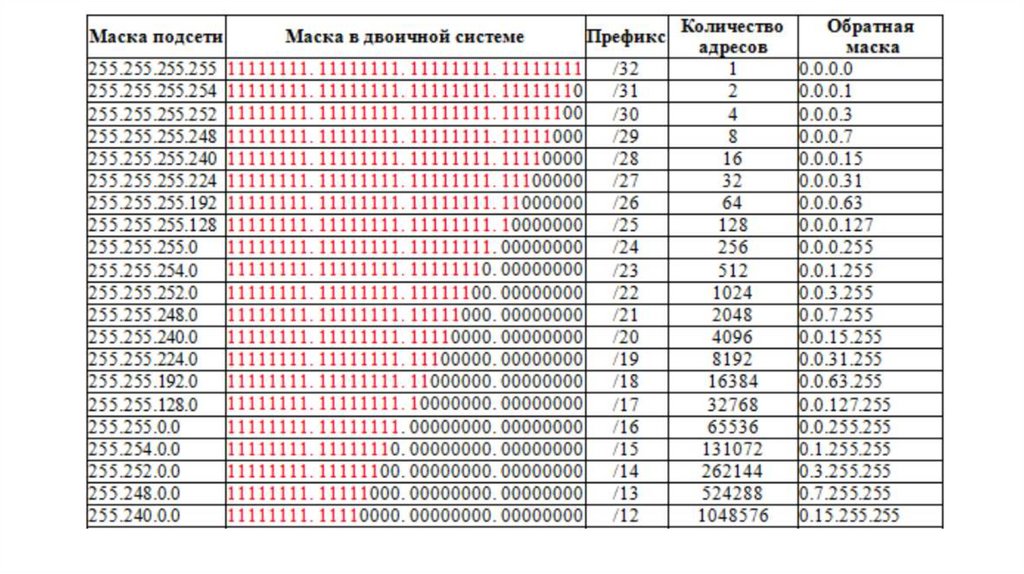

Соединение восстанавливается через несколько минут.
