Инструкция по сборке

1.

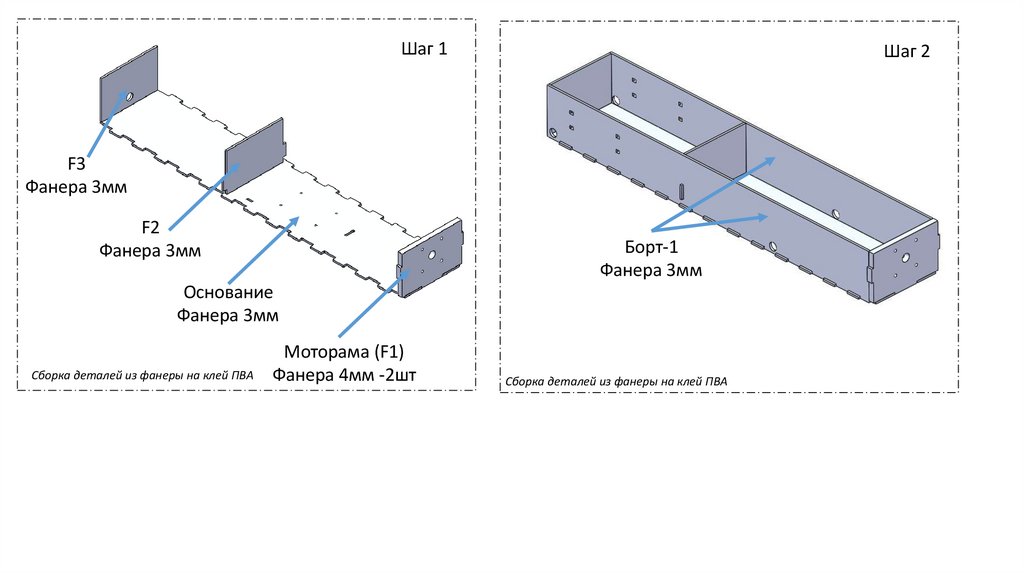

Шаг 1
Шаг 2
F3
Фанера 3мм
F2
Фанера 3мм
Борт-1
Фанера 3мм
Основание
Фанера 3мм
Сборка деталей из фанеры на клей ПВА
Моторама (F1)
Фанера 4мм -2шт
Сборка деталей из фанеры на клей ПВА

2.

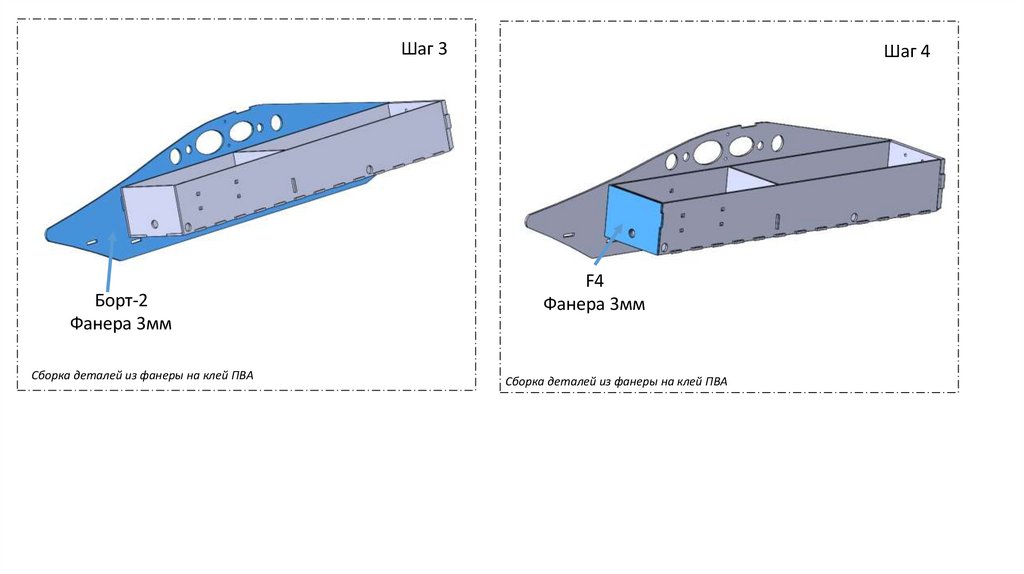

Шаг 3
Борт-2
Фанера 3мм
Сборка деталей из фанеры на клей ПВА
Шаг 4
F4
Фанера 3мм
Сборка деталей из фанеры на клей ПВА

3.

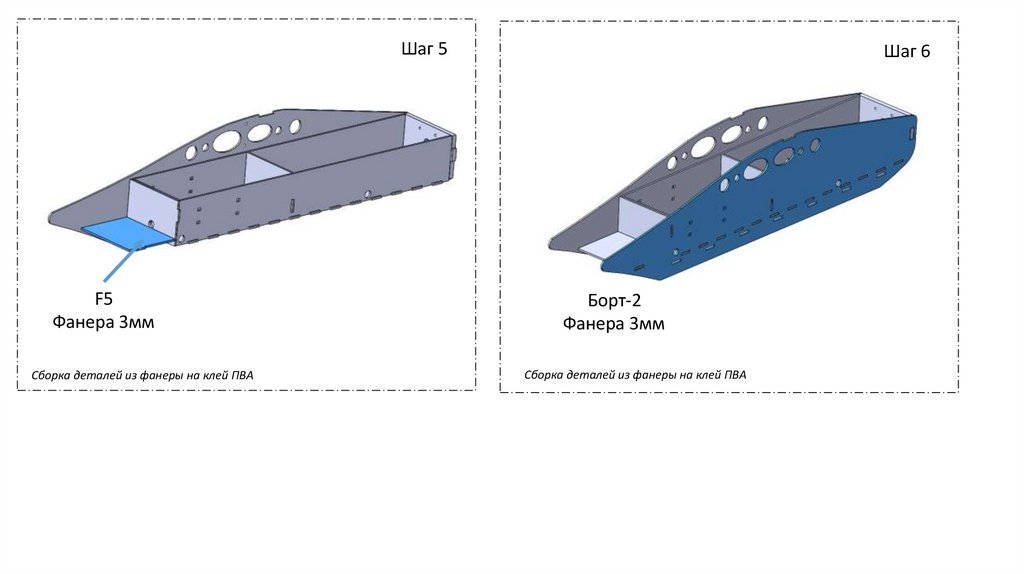

Шаг 5
F5
Фанера 3мм
Сборка деталей из фанеры на клей ПВА
Шаг 6
Борт-2
Фанера 3мм
Сборка деталей из фанеры на клей ПВА

4.

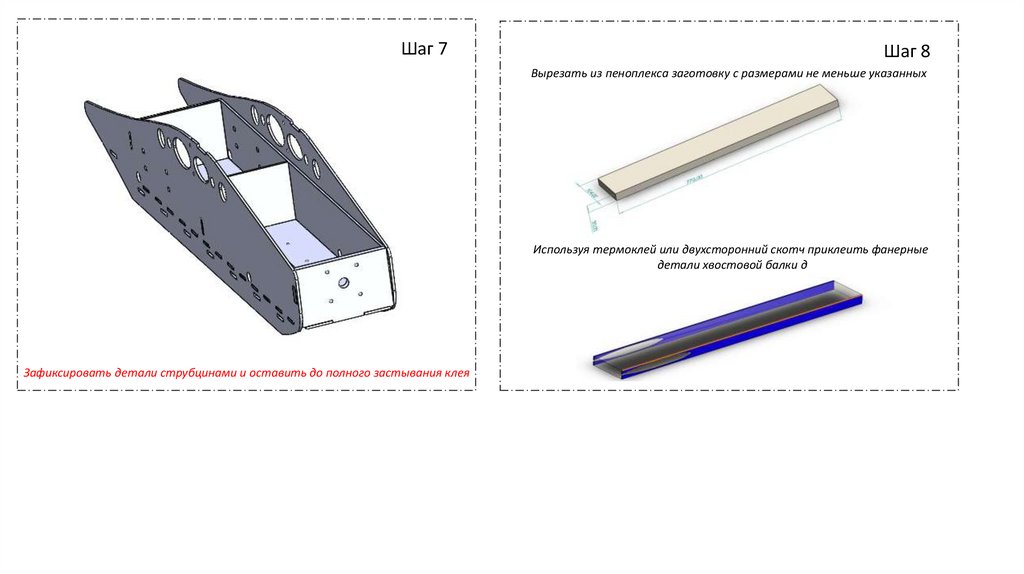

Шаг 7
Шаг 8
Вырезать из пеноплекса заготовку с размерами не меньше указанных
Используя термоклей или двухсторонний скотч приклеить фанерные
детали хвостовой балки д
Зафиксировать детали струбцинами и оставить до полного застывания клея

5.

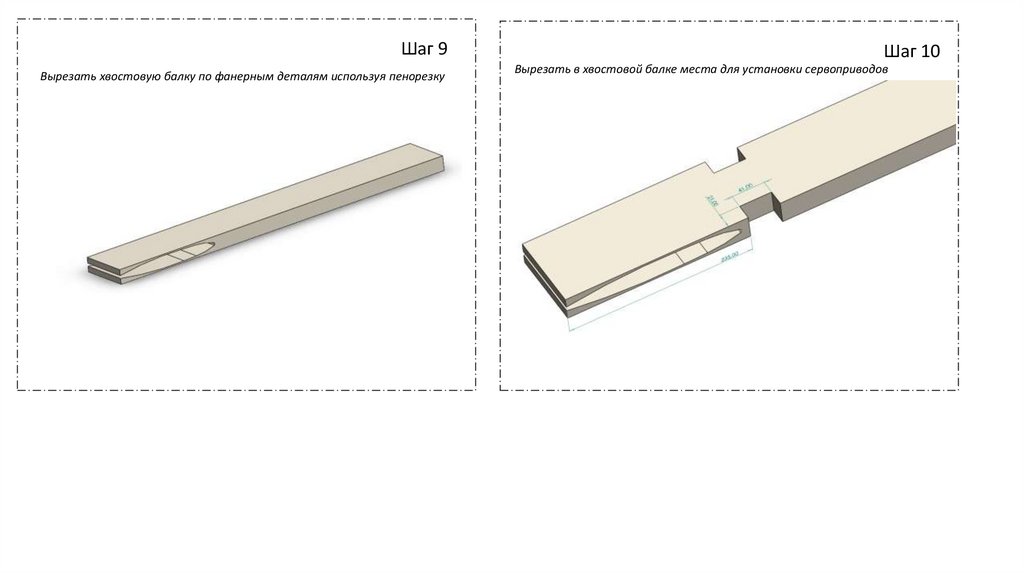

Шаг 9
Вырезать хвостовую балку по фанерным деталям используя пенорезку
Шаг 10
Вырезать в хвостовой балке места для установки сервоприводов

6.

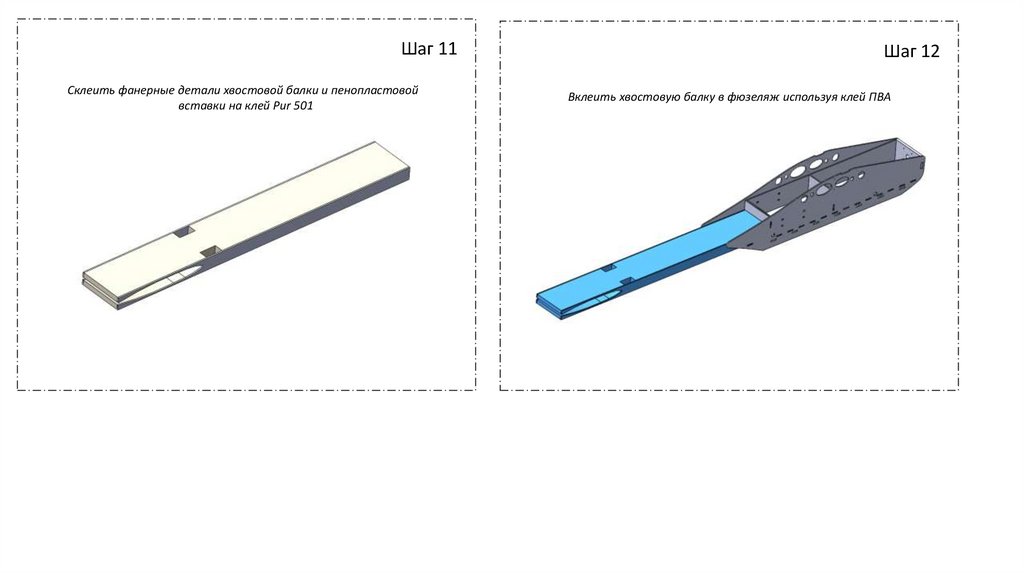

Шаг 11
Склеить фанерные детали хвостовой балки и пенопластовой
вставки на клей Pur 501
Шаг 12
Вклеить хвостовую балку в фюзеляж используя клей ПВА

7.

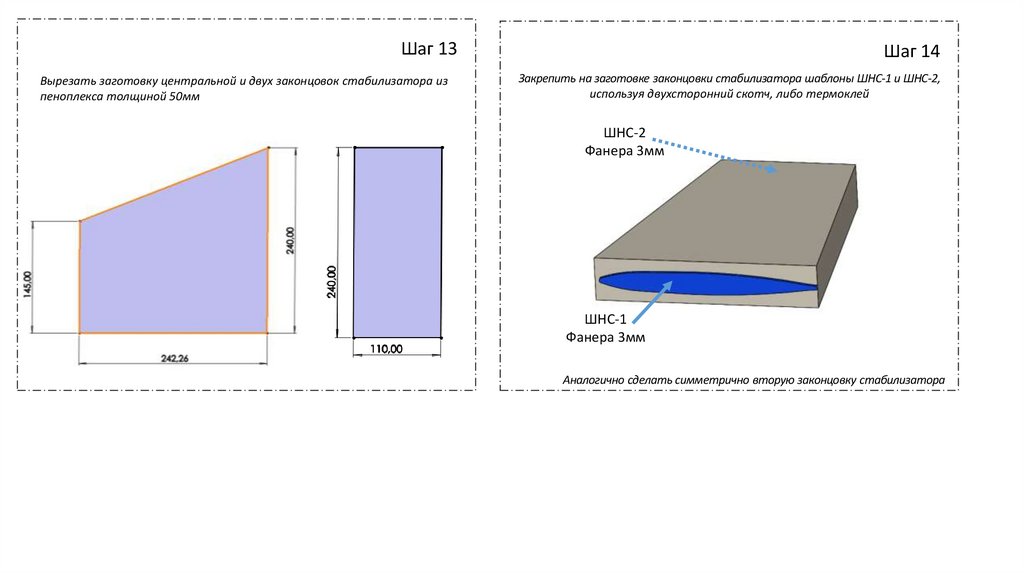

Шаг 13
Вырезать заготовку центральной и двух законцовок стабилизатора из
пеноплекса толщиной 50мм
Шаг 14
Закрепить на заготовке законцовки стабилизатора шаблоны ШНС-1 и ШНС-2,
используя двухсторонний скотч, либо термоклей
ШНС-2
Фанера 3мм
ШНС-1
Фанера 3мм
Аналогично сделать симметрично вторую законцовку стабилизатора

8.

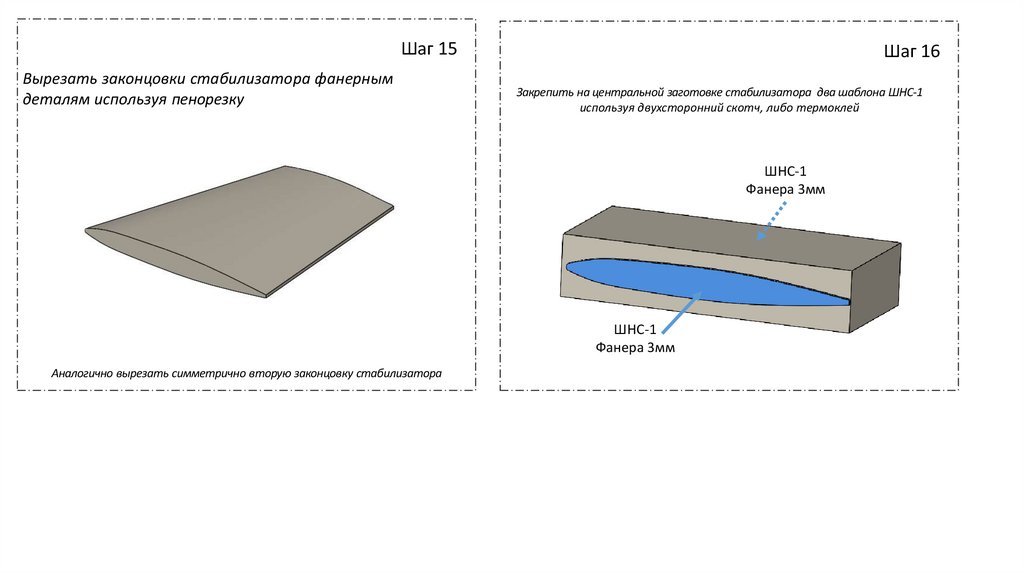

Шаг 15
Вырезать законцовки стабилизатора фанерным
деталям используя пенорезку
Шаг 16
Закрепить на центральной заготовке стабилизатора два шаблона ШНС-1
используя двухсторонний скотч, либо термоклей
ШНС-1
Фанера 3мм
ШНС-1
Фанера 3мм
Аналогично вырезать симметрично вторую законцовку стабилизатора

9.

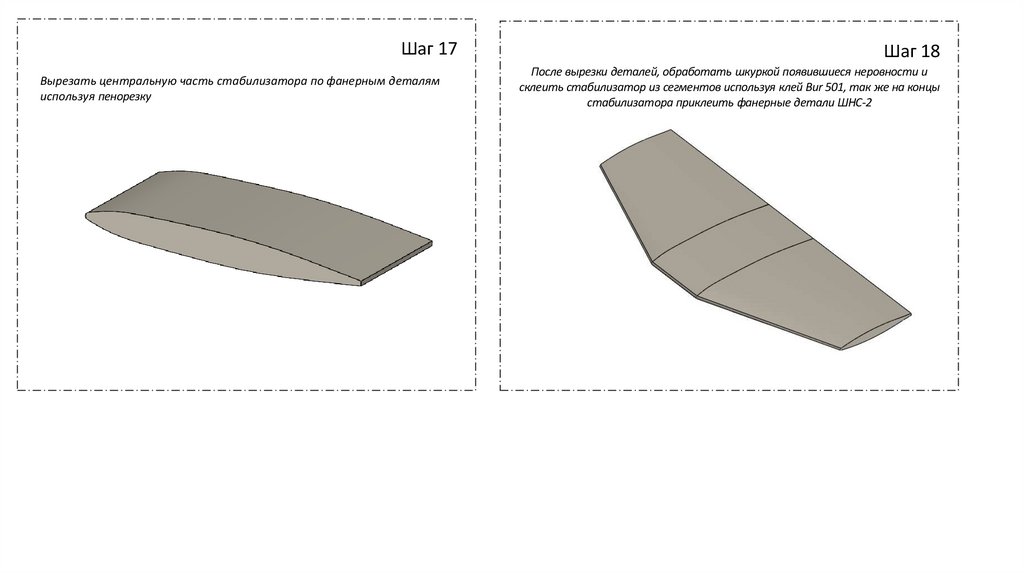

Шаг 17
Вырезать центральную часть стабилизатора по фанерным деталям
используя пенорезку
Шаг 18
После вырезки деталей, обработать шкуркой появившиеся неровности и
склеить стабилизатор из сегментов используя клей Bur 501, так же на концы
стабилизатора приклеить фанерные детали ШНС-2

10.

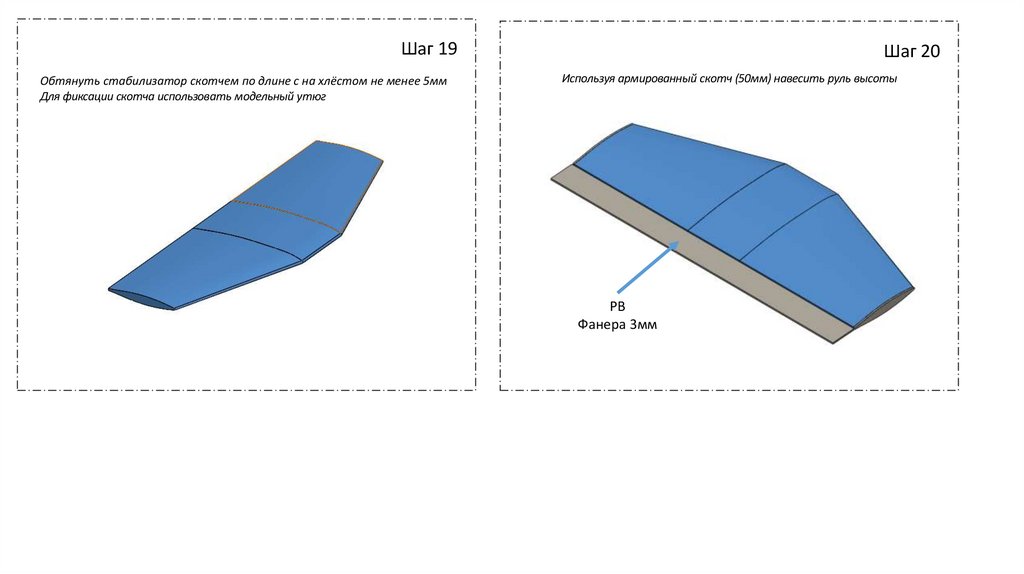

Шаг 19
Обтянуть стабилизатор скотчем по длине с на хлёстом не менее 5мм
Для фиксации скотча использовать модельный утюг
Шаг 20
Используя армированный скотч (50мм) навесить руль высоты
РВ
Фанера 3мм

11.

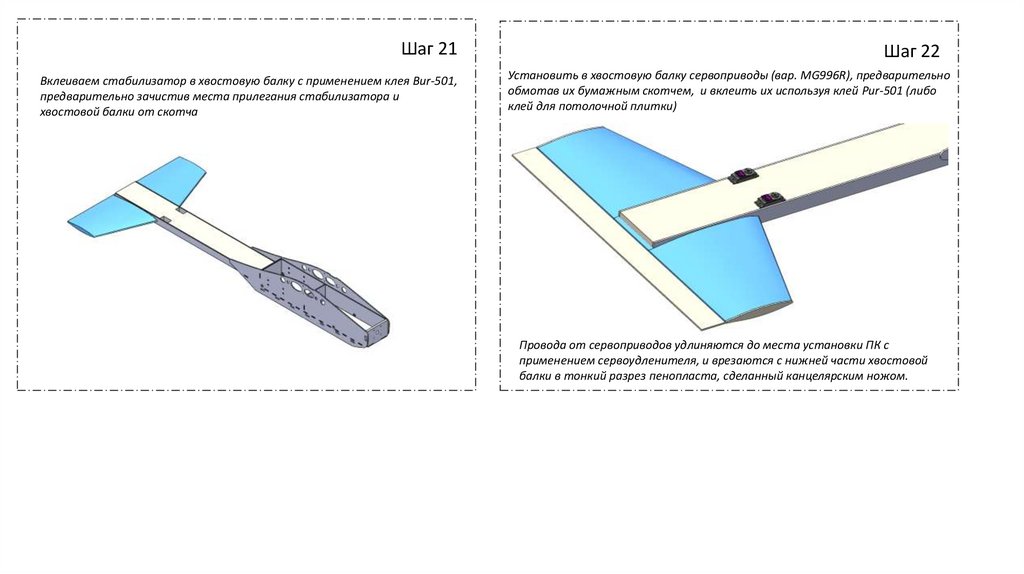

Шаг 21
Вклеиваем стабилизатор в хвостовую балку с применением клея Bur-501,
предварительно зачистив места прилегания стабилизатора и
хвостовой балки от скотча
Шаг 22
Установить в хвостовую балку сервоприводы (вар. MG996R), предварительно
обмотав их бумажным скотчем, и вклеить их используя клей Pur-501 (либо
клей для потолочной плитки)
Провода от сервоприводов удлиняются до места установки ПК с
применением сервоудленителя, и врезаются с нижней части хвостовой
балки в тонкий разрез пенопласта, сделанный канцелярским ножом.

12.

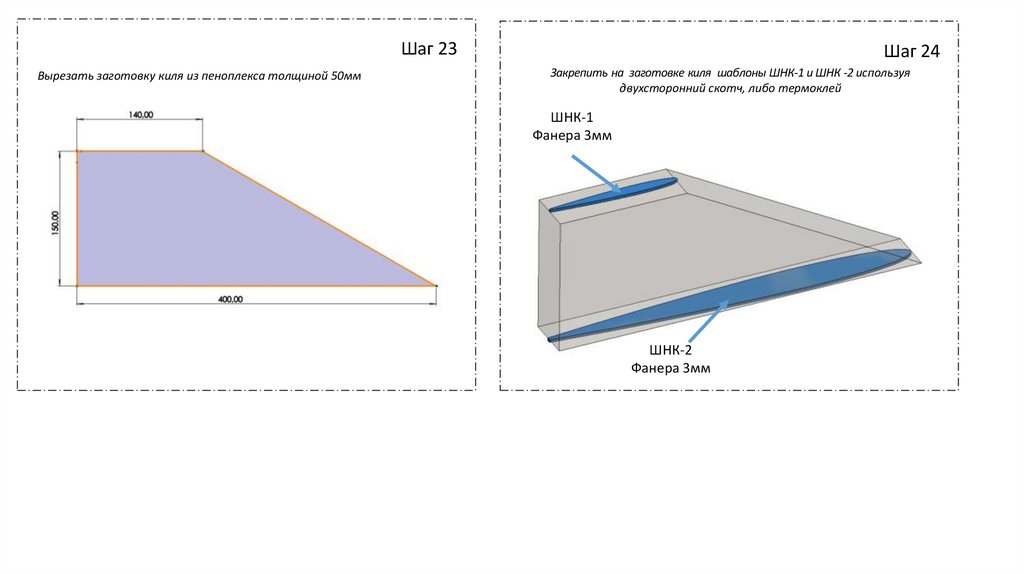

Шаг 23
Вырезать заготовку киля из пеноплекса толщиной 50мм
Шаг 24
Закрепить на заготовке киля шаблоны ШНК-1 и ШНК -2 используя
двухсторонний скотч, либо термоклей
ШНК-1
Фанера 3мм
ШНК-2
Фанера 3мм

13.

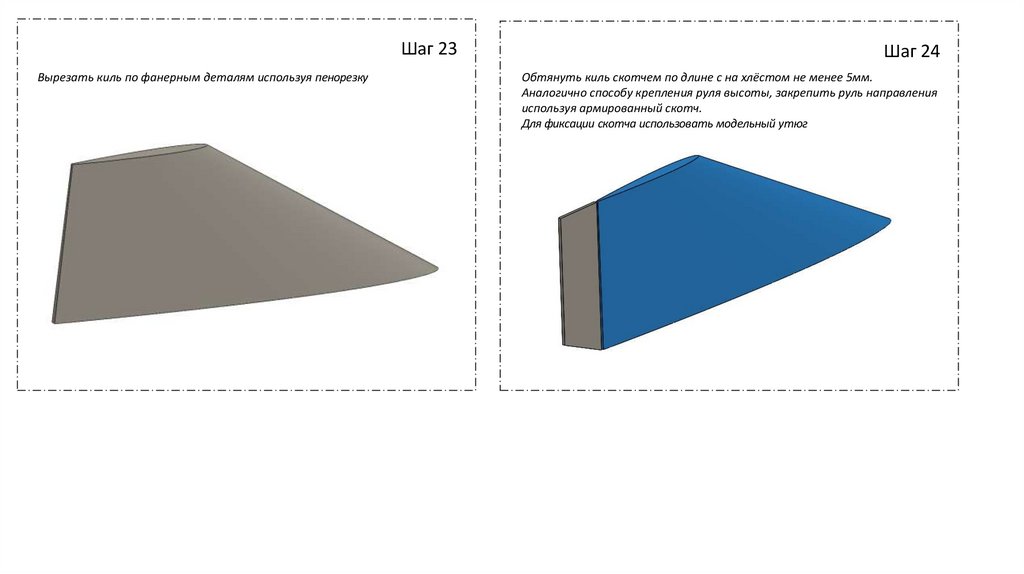

Шаг 23
Вырезать киль по фанерным деталям используя пенорезку
Шаг 24
Обтянуть киль скотчем по длине с на хлёстом не менее 5мм.
Аналогично способу крепления руля высоты, закрепить руль направления
используя армированный скотч.
Для фиксации скотча использовать модельный утюг

14.

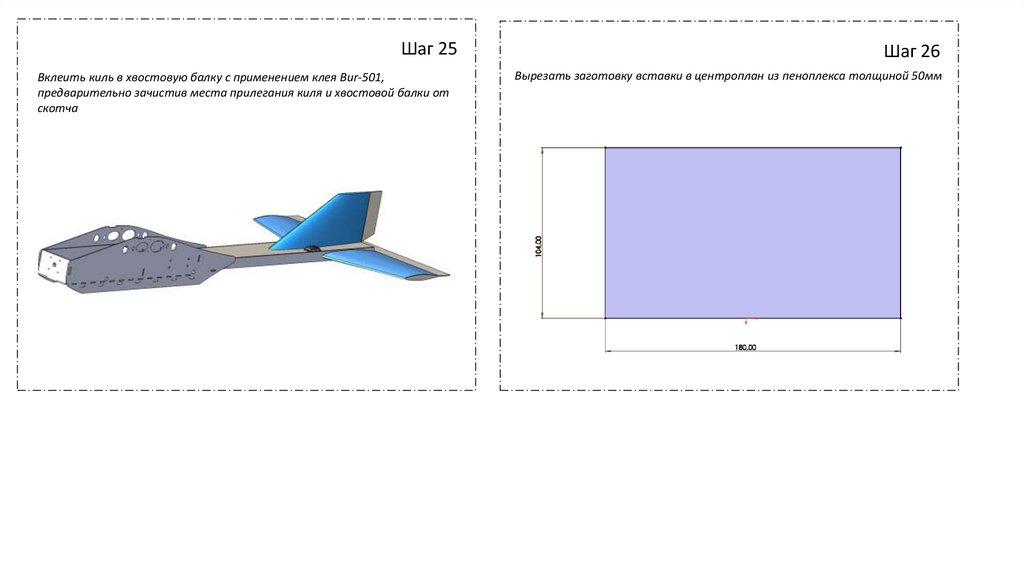

Шаг 25
Шаг 26
Вклеить киль в хвостовую балку с применением клея Bur-501,
предварительно зачистив места прилегания киля и хвостовой балки от
скотча
Вырезать заготовку вставки в центроплан из пеноплекса толщиной 50мм

15.

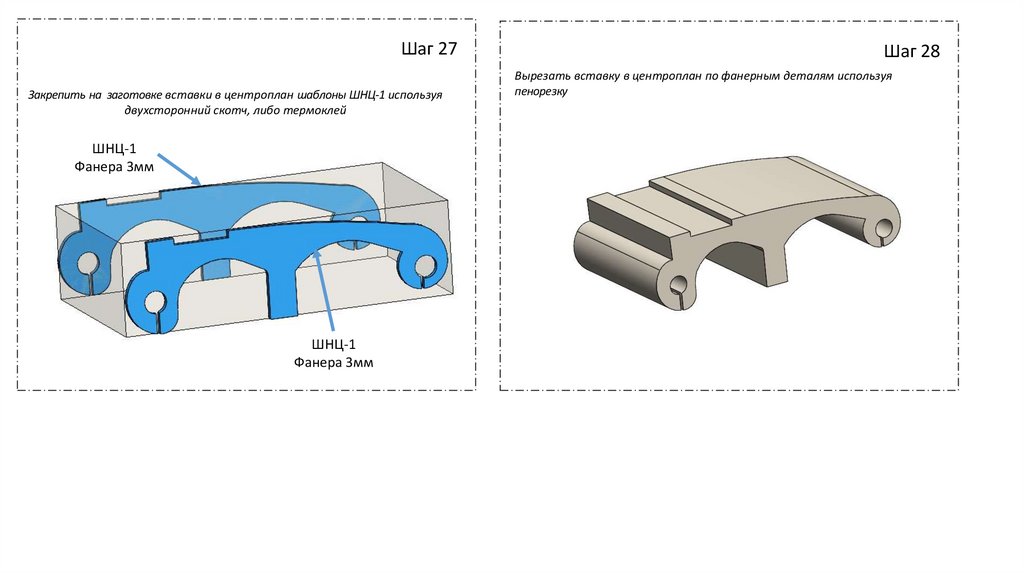

Шаг 27
Закрепить на заготовке вставки в центроплан шаблоны ШНЦ-1 используя
двухсторонний скотч, либо термоклей
ШНЦ-1
Фанера 3мм
ШНЦ-1
Фанера 3мм
Шаг 28
Вырезать вставку в центроплан по фанерным деталям используя
пенорезку

16.

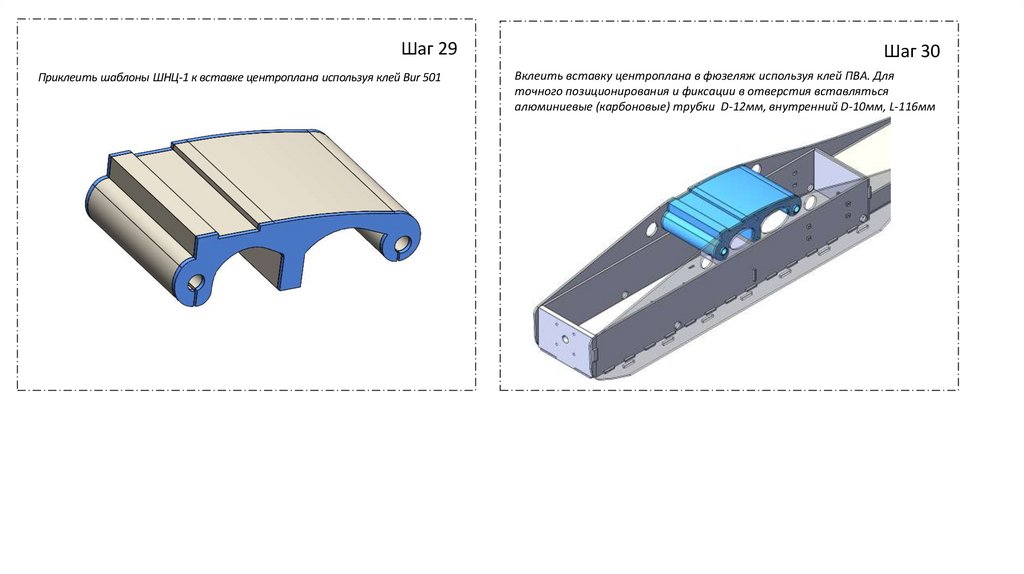

Шаг 29
Приклеить шаблоны ШНЦ-1 к вставке центроплана используя клей Bur 501
Шаг 30
Вклеить вставку центроплана в фюзеляж используя клей ПВА. Для
точного позиционирования и фиксации в отверстия вставляться
алюминиевые (карбоновые) трубки D-12мм, внутренний D-10мм, L-116мм

17.

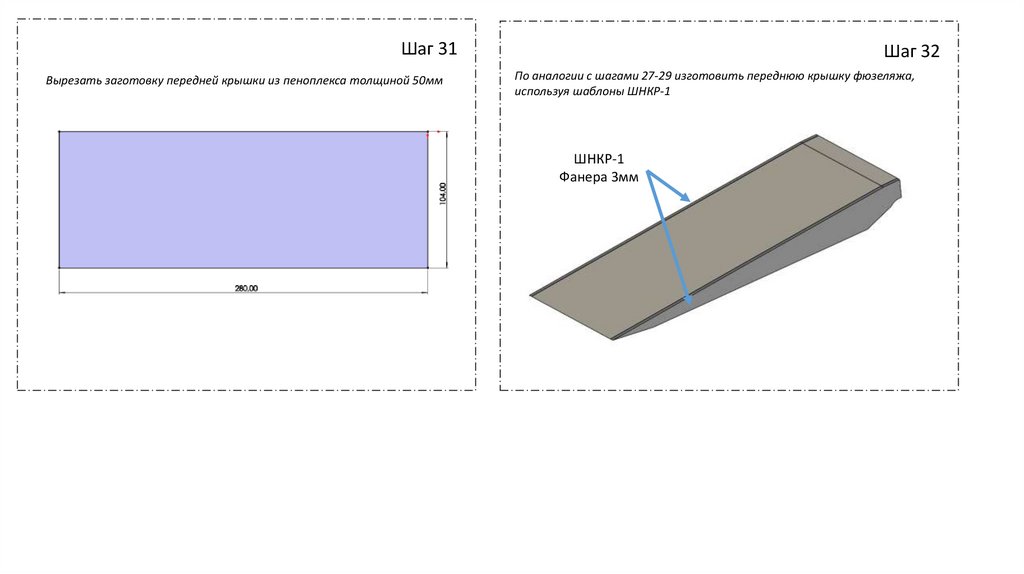

Шаг 31
Вырезать заготовку передней крышки из пеноплекса толщиной 50мм
Шаг 32
По аналогии с шагами 27-29 изготовить переднюю крышку фюзеляжа,
используя шаблоны ШНКР-1
ШНКР-1
Фанера 3мм

18.

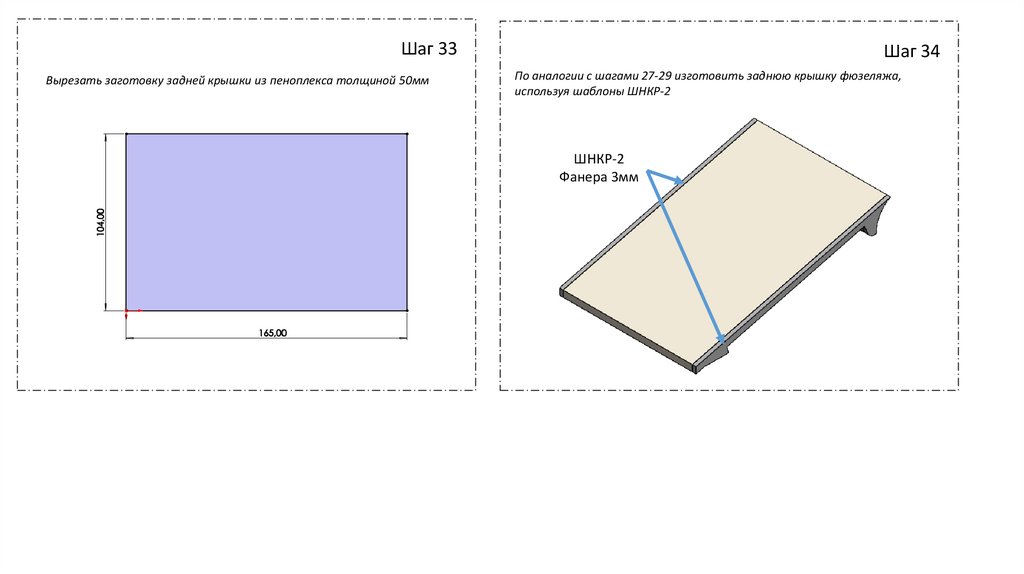

Шаг 33
Вырезать заготовку задней крышки из пеноплекса толщиной 50мм
Шаг 34
По аналогии с шагами 27-29 изготовить заднюю крышку фюзеляжа,
используя шаблоны ШНКР-2
ШНКР-2
Фанера 3мм

19.

Шаг 35
Вырезать две заготовки консолей крыла из пеноплекса толщиной
100мм
Шаг 36
Закрепить на заготовке консоли шаблоны ШНКРЫЛО -1 используя
двухсторонний скотч, либо термоклей
ШНКРЫЛО -1
Фанера 3мм

20.

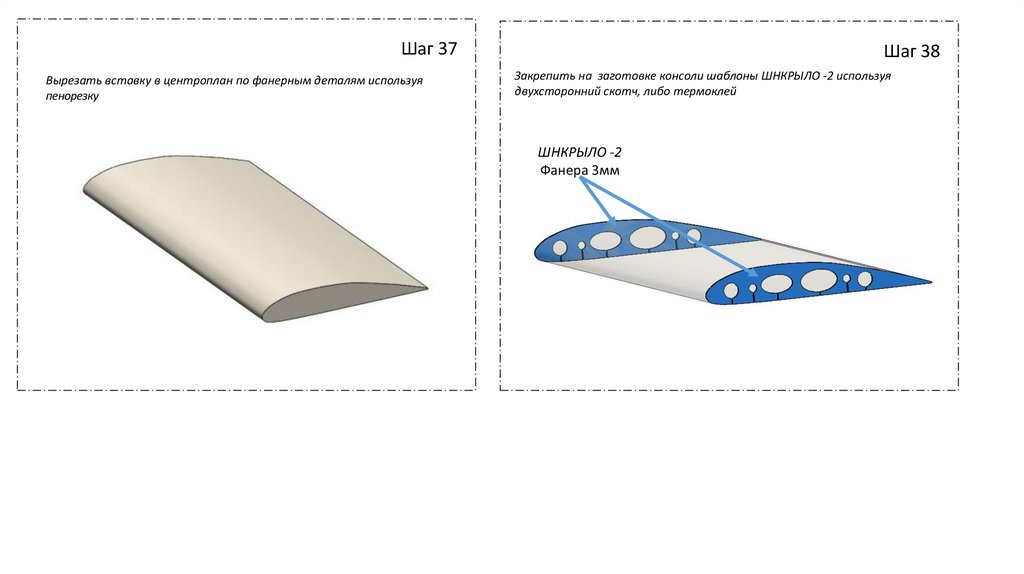

Шаг 37
Вырезать вставку в центроплан по фанерным деталям используя
пенорезку
Шаг 38
Закрепить на заготовке консоли шаблоны ШНКРЫЛО -2 используя
двухсторонний скотч, либо термоклей
ШНКРЫЛО -2
Фанера 3мм

21.

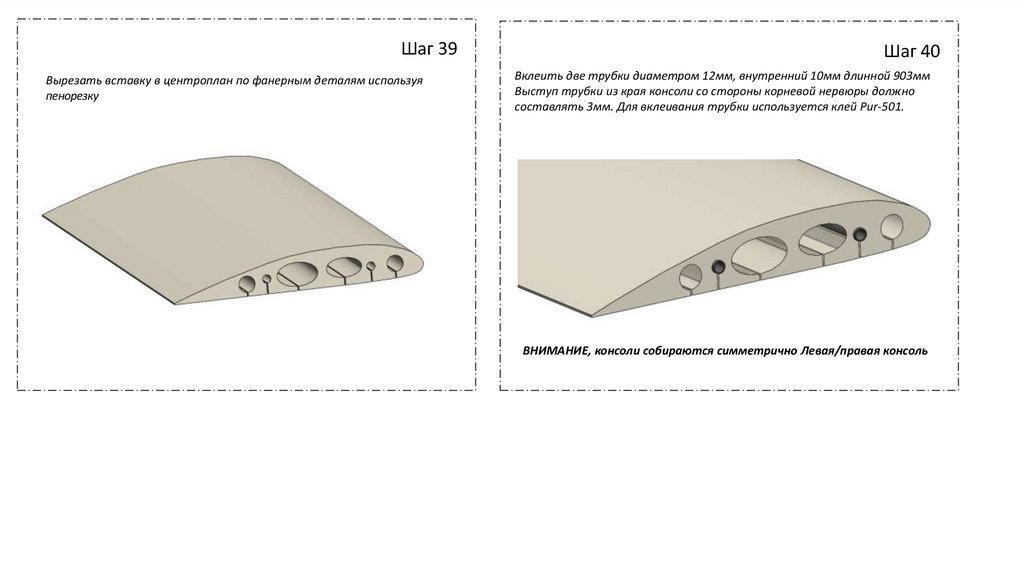

Шаг 39
Вырезать вставку в центроплан по фанерным деталям используя
пенорезку
Шаг 40
Вклеить две трубки диаметром 12мм, внутренний 10мм длинной 903мм
Выступ трубки из края консоли со стороны корневой нервюры должно
составлять 3мм. Для вклеивания трубки используется клей Pur-501.
ВНИМАНИЕ, консоли собираются симметрично Левая/правая консоль

22.

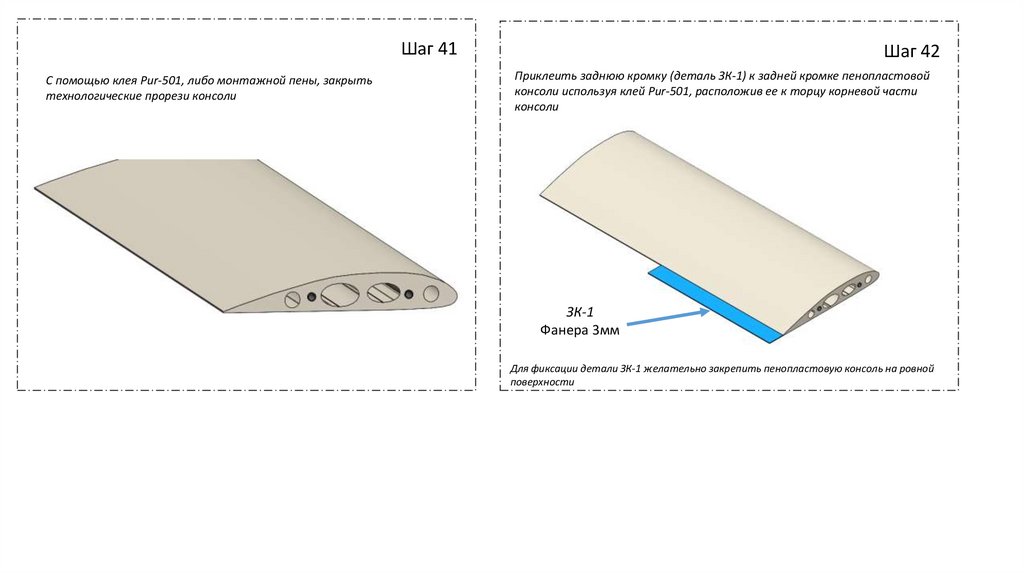

Шаг 41
С помощью клея Pur-501, либо монтажной пены, закрыть
технологические прорези консоли
Шаг 42
Приклеить заднюю кромку (деталь ЗК-1) к задней кромке пенопластовой
консоли используя клей Pur-501, расположив ее к торцу корневой части
консоли
ЗК-1
Фанера 3мм
Для фиксации детали ЗК-1 желательно закрепить пенопластовую консоль на ровной
поверхности

23.

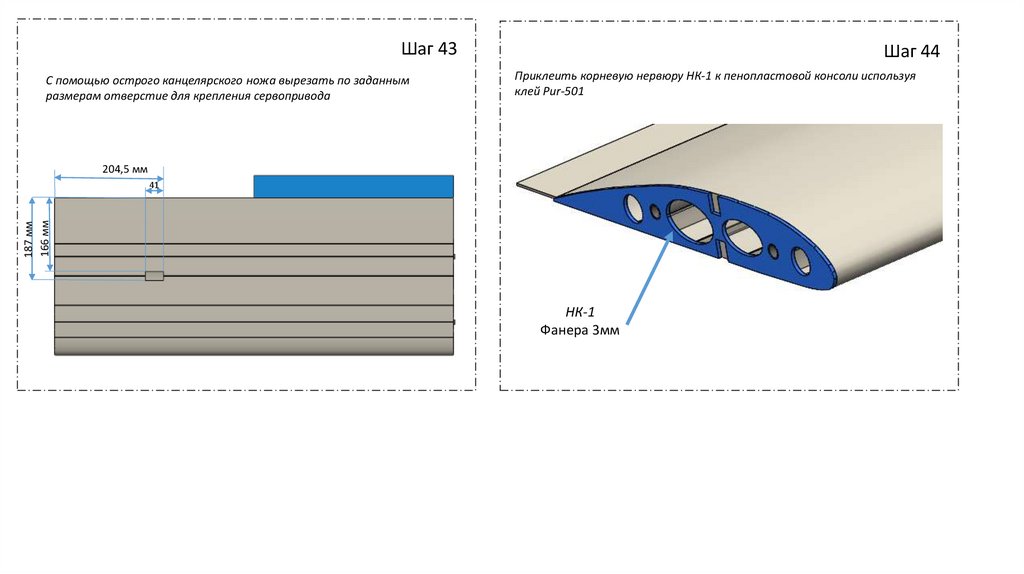

Шаг 43
С помощью острого канцелярского ножа вырезать по заданным
размерам отверстие для крепления сервопривода
Шаг 44
Приклеить корневую нервюру НК-1 к пенопластовой консоли используя
клей Pur-501
204,5 мм
187 мм
166 мм
41
НК-1
Фанера 3мм

24.

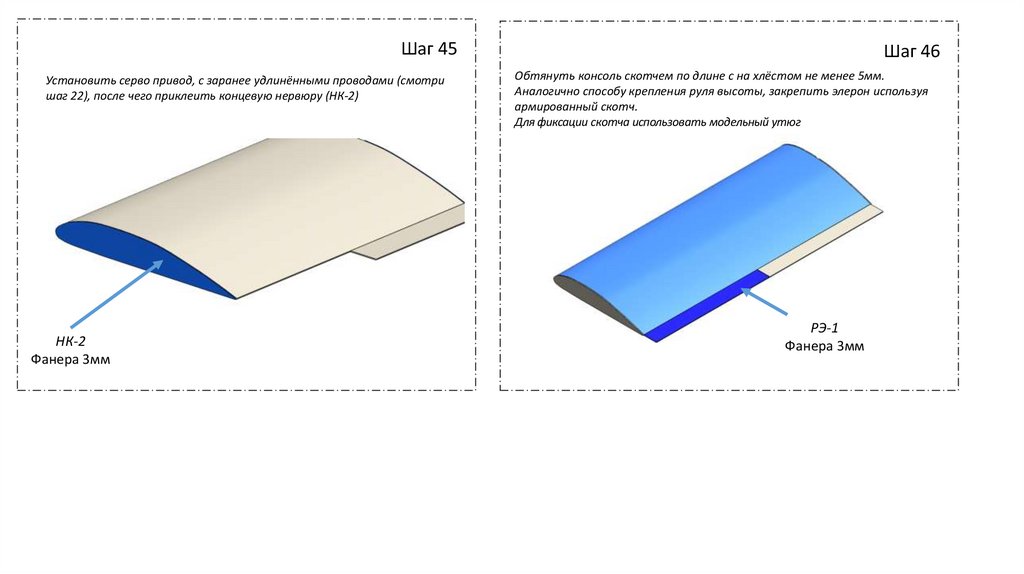

Шаг 45
Установить серво привод, с заранее удлинёнными проводами (смотри
шаг 22), после чего приклеить концевую нервюру (НК-2)
НК-2
Фанера 3мм
Шаг 46
Обтянуть консоль скотчем по длине с на хлёстом не менее 5мм.
Аналогично способу крепления руля высоты, закрепить элерон используя
армированный скотч.
Для фиксации скотча использовать модельный утюг
РЭ-1
Фанера 3мм

25.

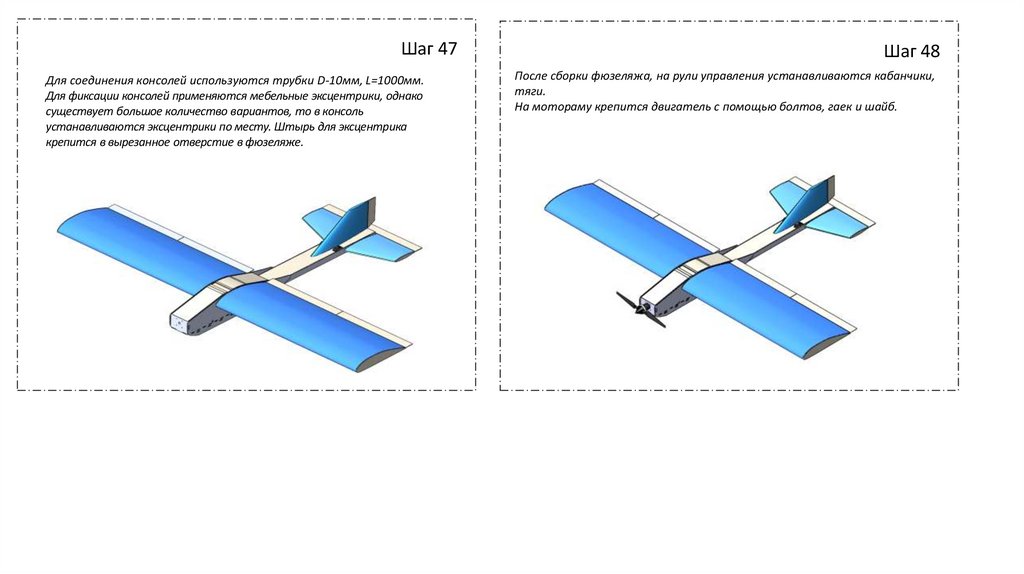

Шаг 47
Для соединения консолей используются трубки D-10мм, L=1000мм.
Для фиксации консолей применяются мебельные эксцентрики, однако
существует большое количество вариантов, то в консоль
устанавливаются эксцентрики по месту. Штырь для эксцентрика
крепится в вырезанное отверстие в фюзеляже.
Шаг 48
После сборки фюзеляжа, на рули управления устанавливаются кабанчики,
тяги.
На мотораму крепится двигатель с помощью болтов, гаек и шайб.
