1. История создания пистолетов

ИСТОРИЯ
СОЗДАНИЯ
ПИСТОЛЕТОВ
Работу выполнил студент
Гр. ИС 2.1-24
Шаклеин Максим
Преподаватель: Терешин И.А.

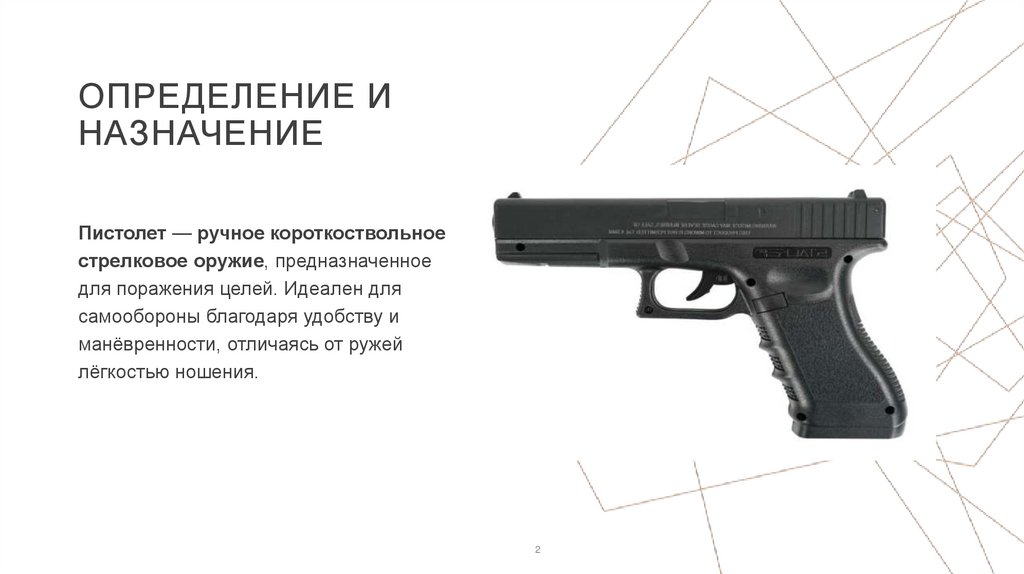

2. Определение и назначение

ОПРЕДЕЛЕНИЕ И
НАЗНАЧЕНИЕ
Пистолет — ручное короткоствольное
стрелковое оружие, предназначенное
для поражения целей. Идеален для
самообороны благодаря удобству и
манёвренности, отличаясь от ружей
лёгкостью ношения.
2

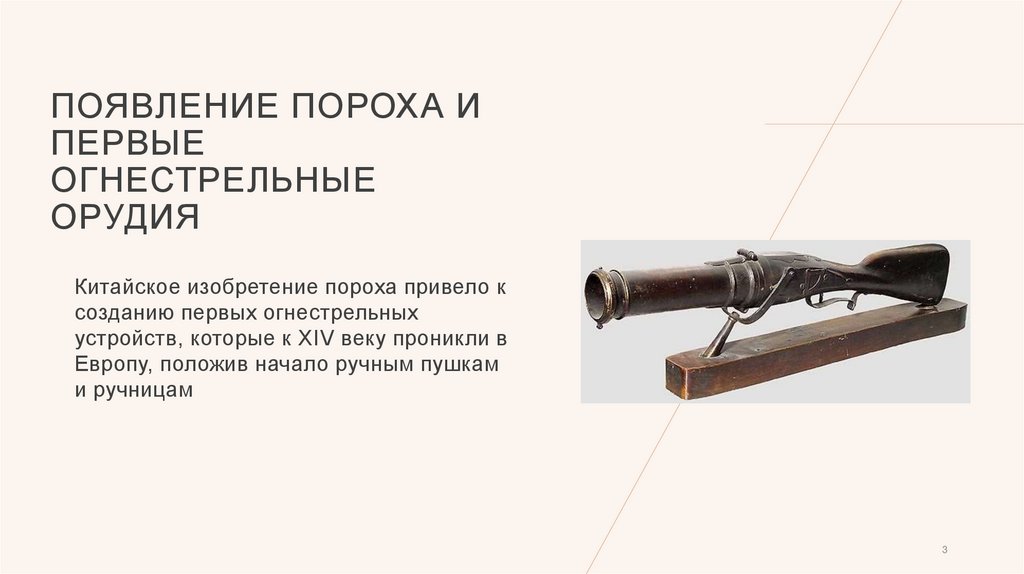

3. Появление пороха и первые огнестрельные ОРУДИЯ

ПОЯВЛЕНИЕ ПОРОХА И
ПЕРВЫЕ
ОГНЕСТРЕЛЬНЫЕ
ОРУДИЯ
Китайское изобретение пороха привело к
созданию первых огнестрельных
устройств, которые к XIV веку проникли в
Европу, положив начало ручным пушкам
и ручницам
3

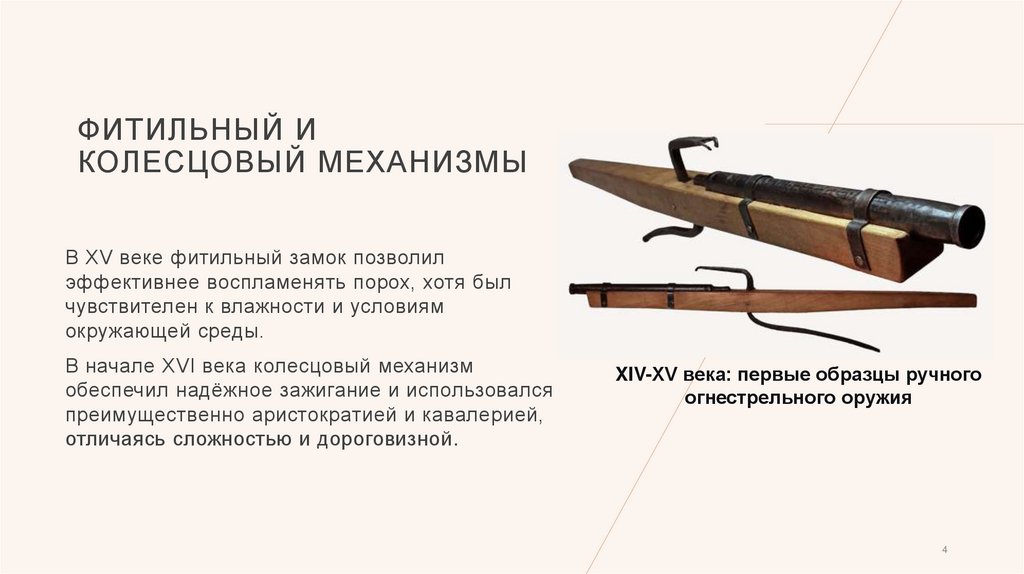

4. фитильный и колесцовый механизмы

ФИТИЛЬНЫЙ И
КОЛЕСЦОВЫЙ МЕХАНИЗМЫ
В XV веке фитильный замок позволил
эффективнее воспламенять порох, хотя был
чувствителен к влажности и условиям
окружающей среды.
В начале XVI века колесцовый механизм
обеспечил надёжное зажигание и использовался
преимущественно аристократией и кавалерией,
отличаясь сложностью и дороговизной.
XIV-XV века: первые образцы ручного
огнестрельного оружия
4

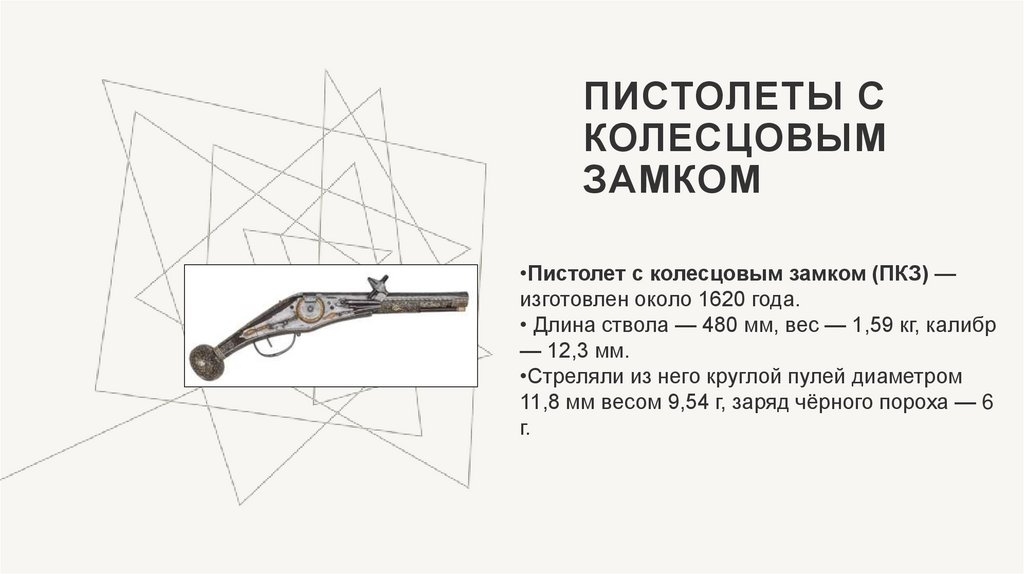

5. Пистолеты с колесцовым замком

ПИСТОЛЕТЫ С
КОЛЕСЦОВЫМ
ЗАМКОМ
•Пистолет с колесцовым замком (ПКЗ) —
изготовлен около 1620 года.
• Длина ствола — 480 мм, вес — 1,59 кг, калибр
— 12,3 мм.
•Стреляли из него круглой пулей диаметром
11,8 мм весом 9,54 г, заряд чёрного пороха — 6
г.

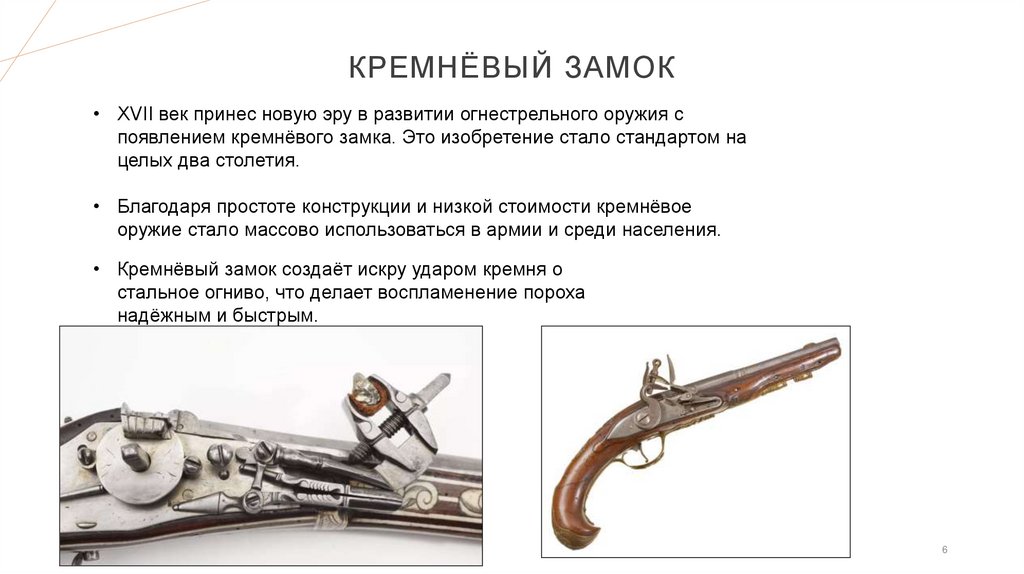

6. кремнёвЫЙ замОК

КРЕМНЁВЫЙ ЗАМОК
• XVII век принес новую эру в развитии огнестрельного оружия с
появлением кремнёвого замка. Это изобретение стало стандартом на
целых два столетия.
• Благодаря простоте конструкции и низкой стоимости кремнёвое
оружие стало массово использоваться в армии и среди населения.
• Кремнёвый замок создаёт искру ударом кремня о
стальное огниво, что делает воспламенение пороха
надёжным и быстрым.
6

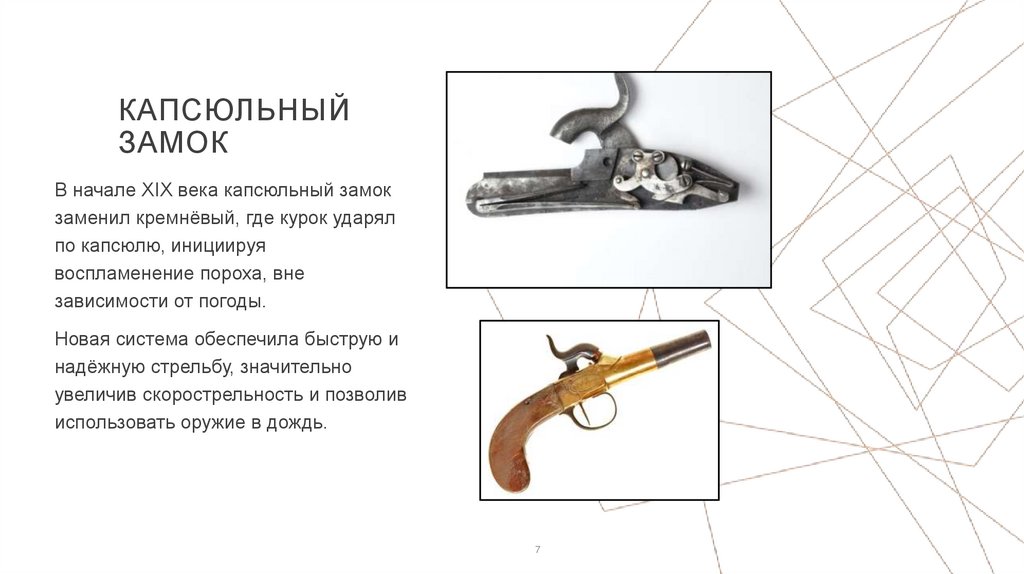

7. Капсюльный замок

КАПСЮЛЬНЫЙ
ЗАМОК
В начале XIX века капсюльный замок
заменил кремнёвый, где курок ударял
по капсюлю, инициируя
воспламенение пороха, вне
зависимости от погоды.
Новая система обеспечила быструю и
надёжную стрельбу, значительно
увеличив скорострельность и позволив
использовать оружие в дождь.
7

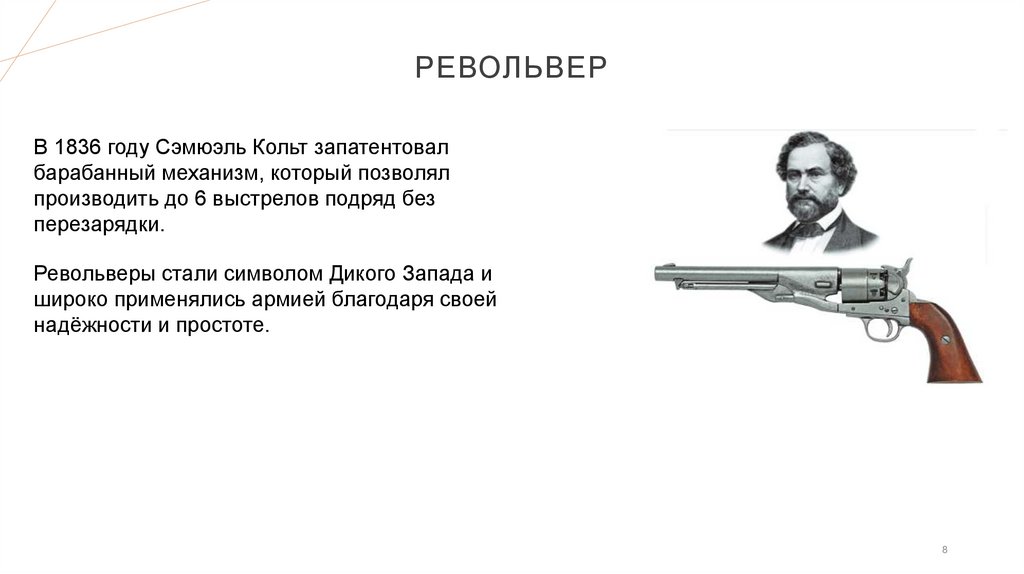

8. Револьвер

РЕВОЛЬВЕР
В 1836 году Сэмюэль Кольт запатентовал
барабанный механизм, который позволял
производить до 6 выстрелов подряд без
перезарядки.
Револьверы стали символом Дикого Запада и
широко применялись армией благодаря своей
надёжности и простоте.
8

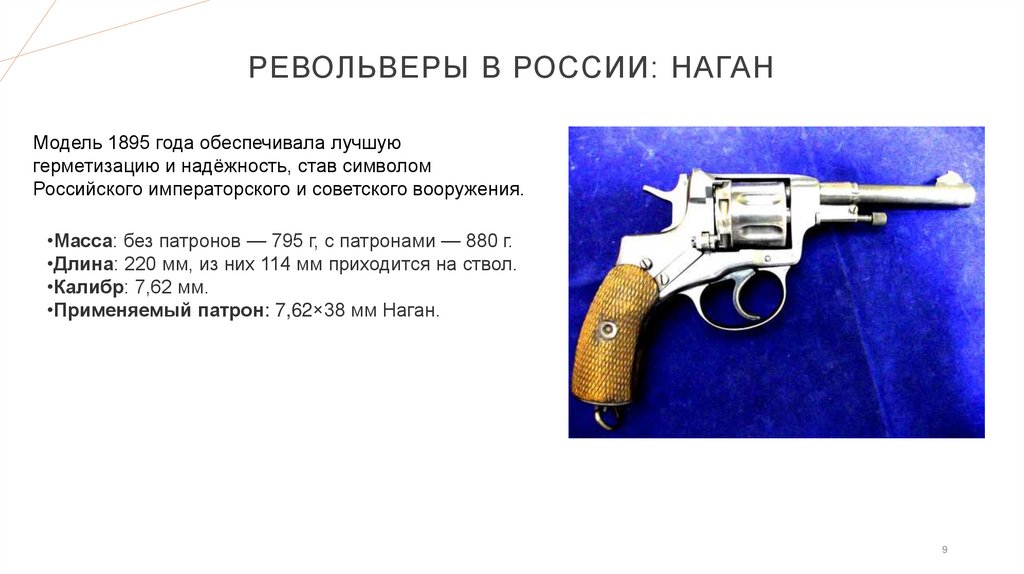

9. Револьверы в России: Наган

РЕВОЛЬВЕРЫ В РОССИИ: НАГАН
Модель 1895 года обеспечивала лучшую
герметизацию и надёжность, став символом
Российского императорского и советского вооружения.
•Масса: без патронов — 795 г, с патронами — 880 г.
•Длина: 220 мм, из них 114 мм приходится на ствол.
•Калибр: 7,62 мм.
•Применяемый патрон: 7,62×38 мм Наган.
9

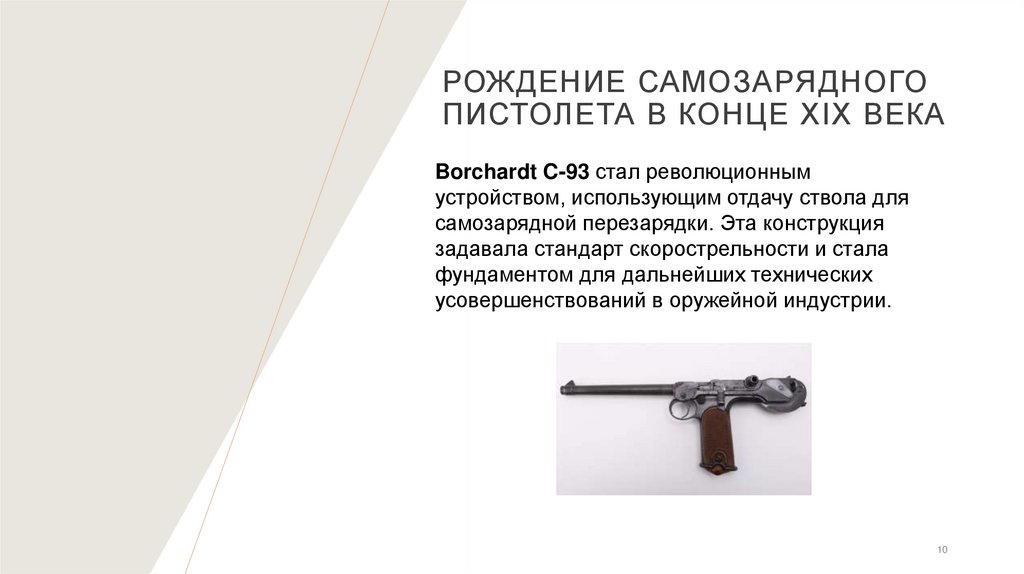

10. рождение самозарядного пистолета в конце XIX века

РОЖДЕНИЕ САМОЗАРЯДНОГО
ПИСТОЛЕТА В КОНЦЕ XIX ВЕКА
Borchardt C-93 стал революционным
устройством, использующим отдачу ствола для
самозарядной перезарядки. Эта конструкция
задавала стандарт скорострельности и стала
фундаментом для дальнейших технических
усовершенствований в оружейной индустрии.
10

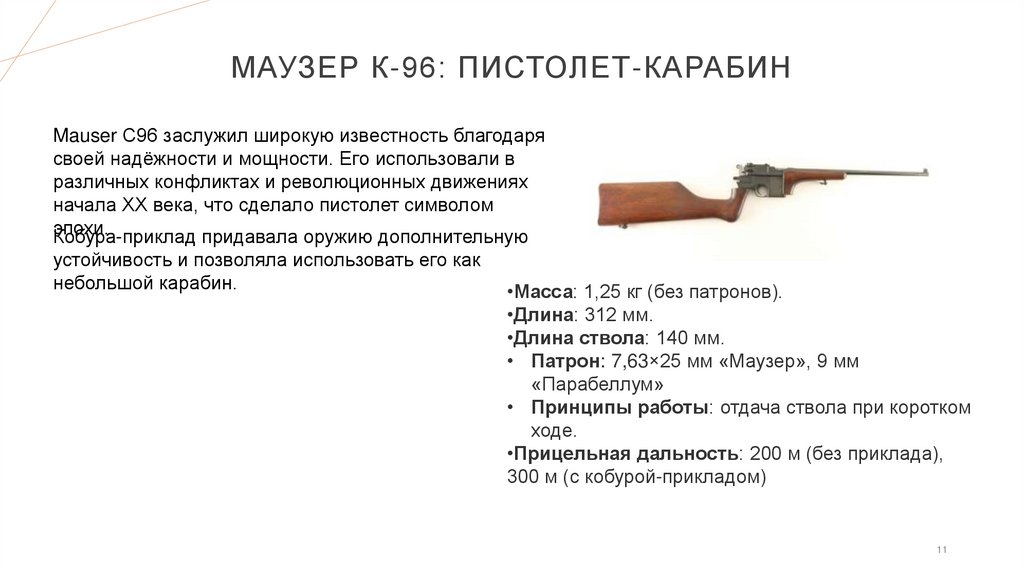

11. Маузер К-96: пистолет-карабин

МАУЗЕР К-96: ПИСТОЛЕТ-КАРАБИН
Mauser C96 заслужил широкую известность благодаря
своей надёжности и мощности. Его использовали в
различных конфликтах и революционных движениях
начала XX века, что сделало пистолет символом
эпохи.
Кобура-приклад придавала оружию дополнительную
устойчивость и позволяла использовать его как
небольшой карабин.
•Масса: 1,25 кг (без патронов).
•Длина: 312 мм.
•Длина ствола: 140 мм.
• Патрон: 7,63×25 мм «Маузер», 9 мм
«Парабеллум»
• Принципы работы: отдача ствола при коротком
ходе.
•Прицельная дальность: 200 м (без приклада),
300 м (с кобурой-прикладом)
11

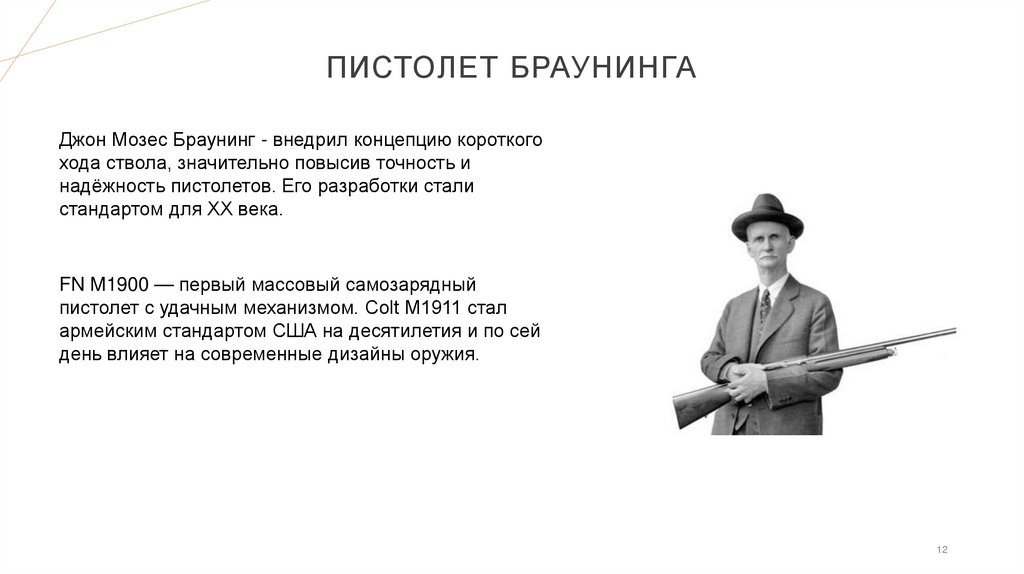

12. Пистолет Браунинга

ПИСТОЛЕТ БРАУНИНГА
Джон Мозес Браунинг - внедрил концепцию короткого
хода ствола, значительно повысив точность и
надёжность пистолетов. Его разработки стали
стандартом для XX века.
FN M1900 — первый массовый самозарядный
пистолет с удачным механизмом. Colt M1911 стал
армейским стандартом США на десятилетия и по сей
день влияет на современные дизайны оружия.
12

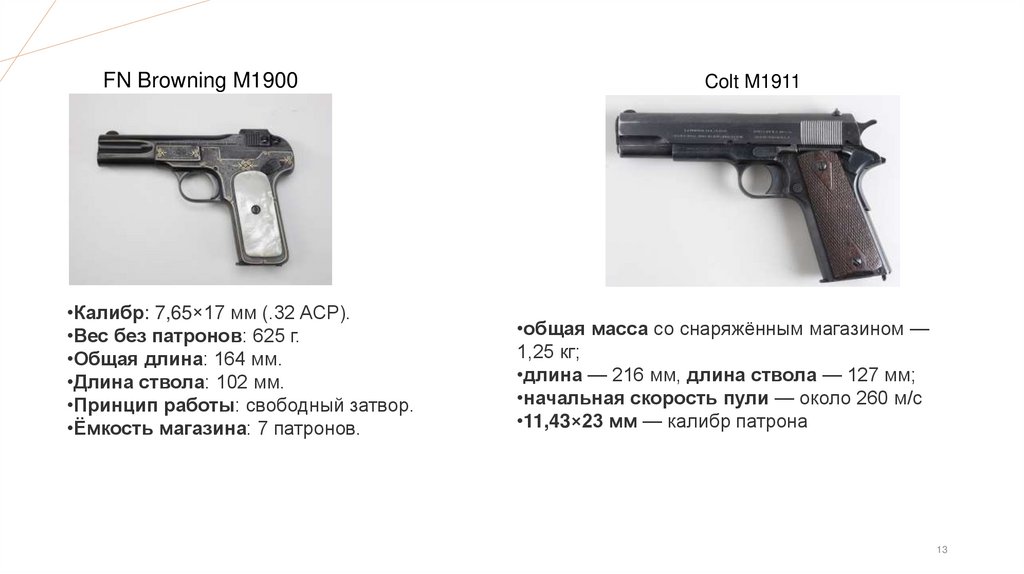

13.

FN Browning M1900
•Калибр: 7,65×17 мм (.32 ACP).
•Вес без патронов: 625 г.
•Общая длина: 164 мм.
•Длина ствола: 102 мм.
•Принцип работы: свободный затвор.
•Ёмкость магазина: 7 патронов.
Colt M1911
•общая масса со снаряжённым магазином —
1,25 кг;
•длина — 216 мм, длина ствола — 127 мм;
•начальная скорость пули — около 260 м/с
•11,43×23 мм — калибр патрона
13

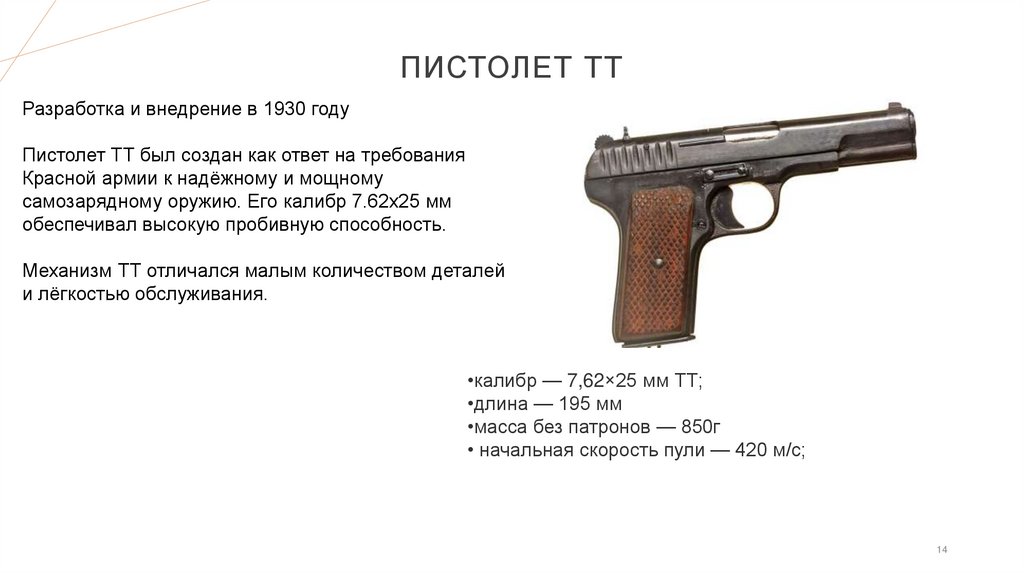

14. пистолет ТТ

ПИСТОЛЕТ ТТ
Разработка и внедрение в 1930 году
Пистолет ТТ был создан как ответ на требования
Красной армии к надёжному и мощному
самозарядному оружию. Его калибр 7.62х25 мм
обеспечивал высокую пробивную способность.
Механизм ТТ отличался малым количеством деталей
и лёгкостью обслуживания.
•калибр — 7,62×25 мм ТТ;
•длина — 195 мм
•масса без патронов — 850г
• начальная скорость пули — 420 м/с;
14

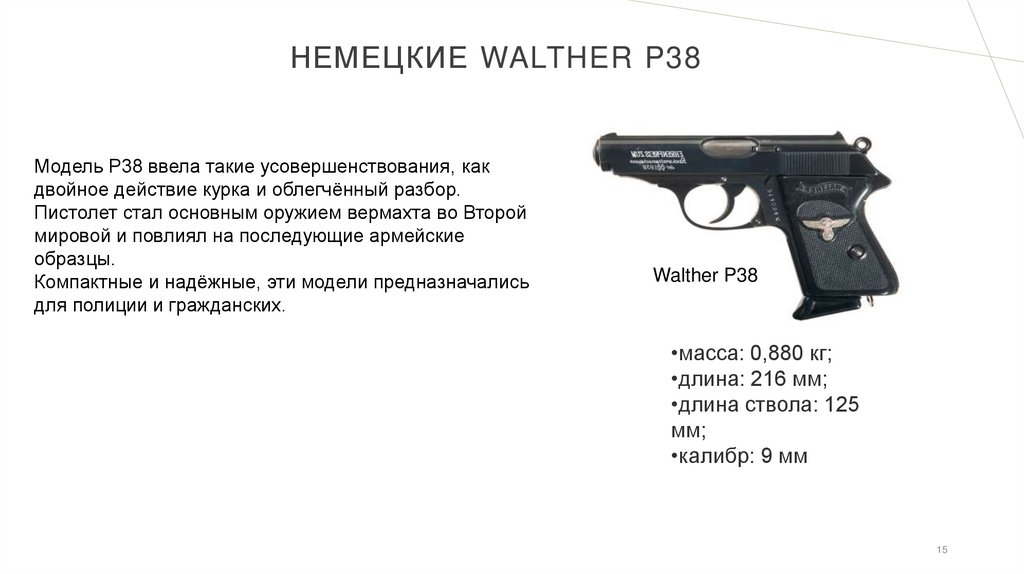

15. Немецкие Walther P38

НЕМЕЦКИЕ WALTHER P38
Модель P38 ввела такие усовершенствования, как
двойное действие курка и облегчённый разбор.
Пистолет стал основным оружием вермахта во Второй
мировой и повлиял на последующие армейские
образцы.
Компактные и надёжные, эти модели предназначались
для полиции и гражданских.
Walther P38
•масса: 0,880 кг;
•длина: 216 мм;
•длина ствола: 125
мм;
•калибр: 9 мм
15

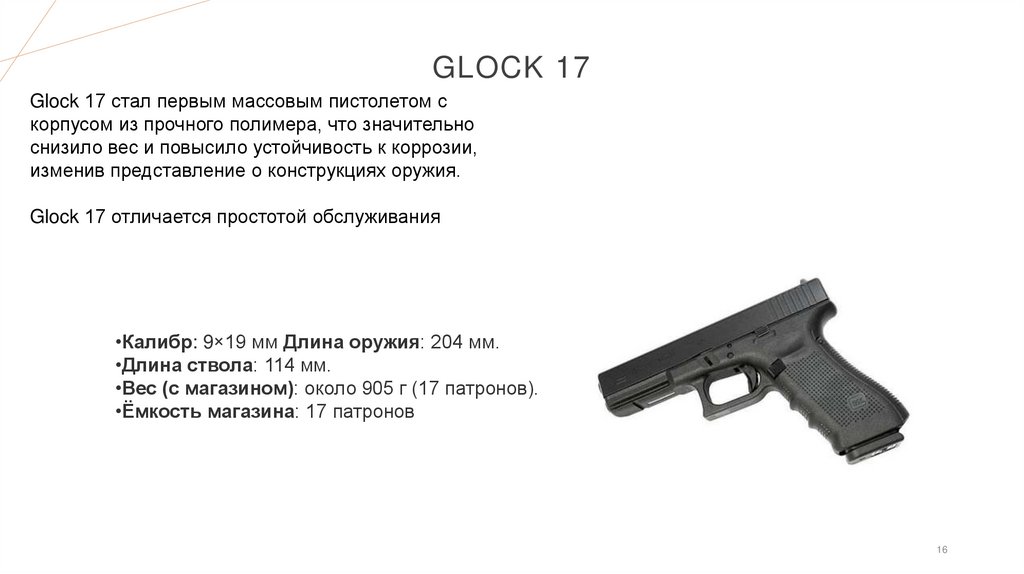

16. Glock 17

GLOCK 17
Glock 17 стал первым массовым пистолетом с
корпусом из прочного полимера, что значительно
снизило вес и повысило устойчивость к коррозии,
изменив представление о конструкциях оружия.
Glock 17 отличается простотой обслуживания
•Калибр: 9×19 мм Длина оружия: 204 мм.
•Длина ствола: 114 мм.
•Вес (с магазином): около 905 г (17 патронов).
•Ёмкость магазина: 17 патронов
16

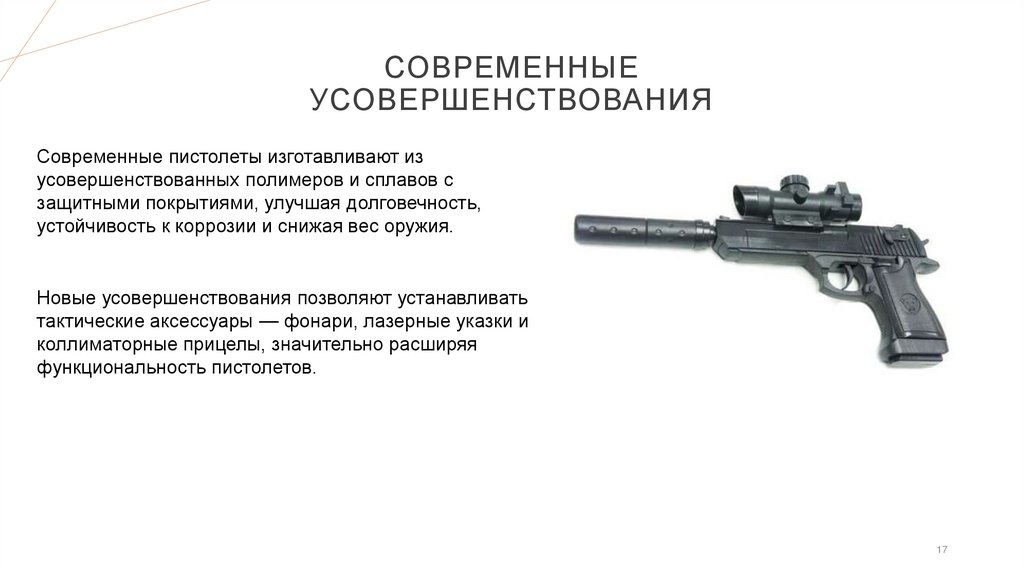

17. Современные усовершенствования

СОВРЕМЕННЫЕ
УСОВЕРШЕНСТВОВАНИЯ
Современные пистолеты изготавливают из
усовершенствованных полимеров и сплавов с
защитными покрытиями, улучшая долговечность,
устойчивость к коррозии и снижая вес оружия.
Новые усовершенствования позволяют устанавливать
тактические аксессуары — фонари, лазерные указки и
коллиматорные прицелы, значительно расширяя
функциональность пистолетов.
17

18. Спасибо за внимание

СПАСИБО ЗА
ВНИМАНИЕ
18
