ЭМВ

1.

2.

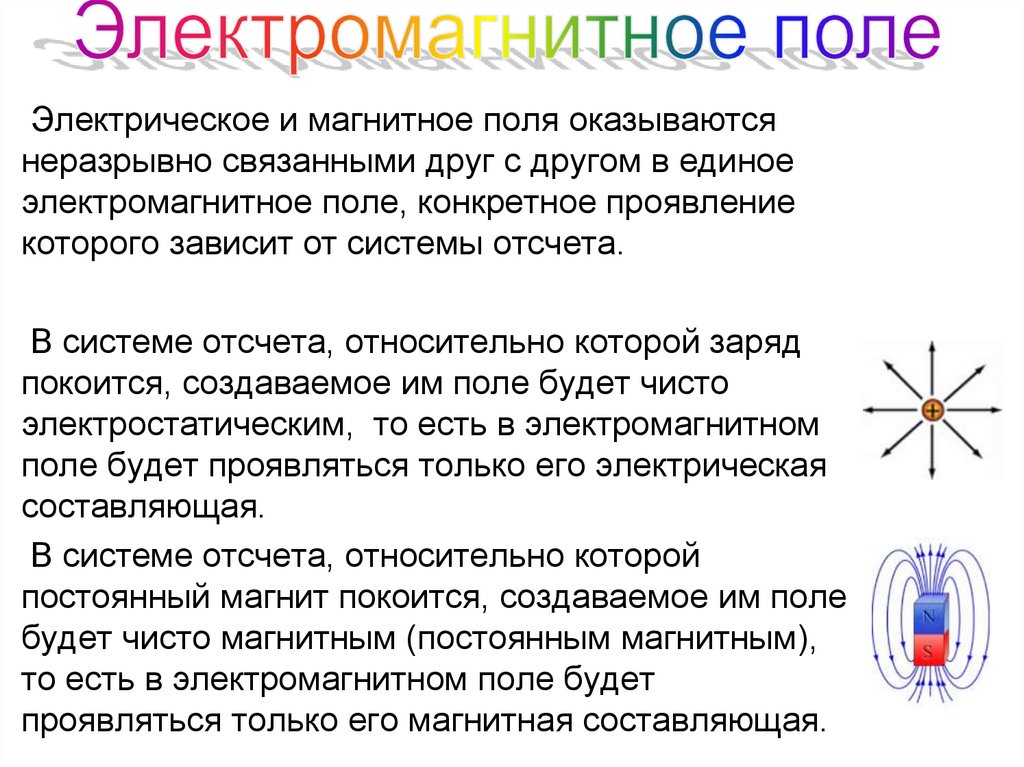

Электрическое и магнитное поля оказываются
неразрывно связанными друг с другом в единое
электромагнитное поле, конкретное проявление
которого зависит от системы отсчета.
В системе отсчета, относительно которой заряд
покоится, создаваемое им поле будет чисто
электростатическим, то есть в электромагнитном
поле будет проявляться только его электрическая
составляющая.
В системе отсчета, относительно которой
постоянный магнит покоится, создаваемое им поле
будет чисто магнитным (постоянным магнитным),
то есть в электромагнитном поле будет
проявляться только его магнитная составляющая.

3.

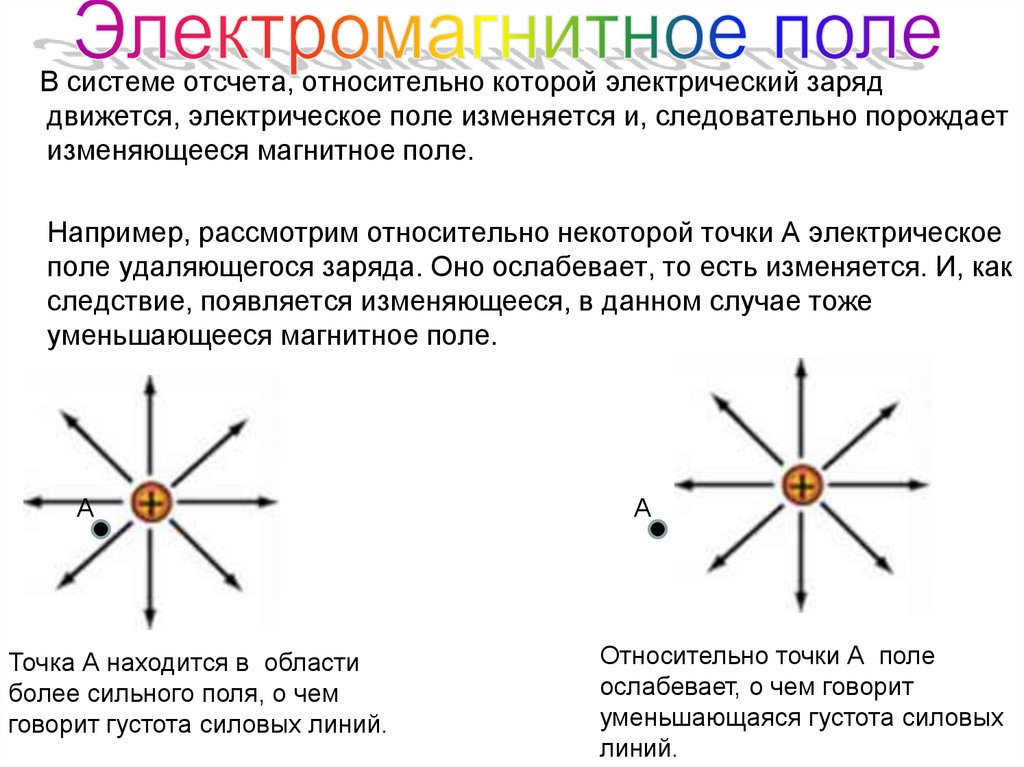

В системе отсчета, относительно которой электрический заряд
движется, электрическое поле изменяется и, следовательно порождает
изменяющееся магнитное поле.
Например, рассмотрим относительно некоторой точки А электрическое
поле удаляющегося заряда. Оно ослабевает, то есть изменяется. И, как
следствие, появляется изменяющееся, в данном случае тоже
уменьшающееся магнитное поле.
А
Точка А находится в области
более сильного поля, о чем
говорит густота силовых линий.
А
Относительно точки А поле
ослабевает, о чем говорит
уменьшающаяся густота силовых
линий.

4.

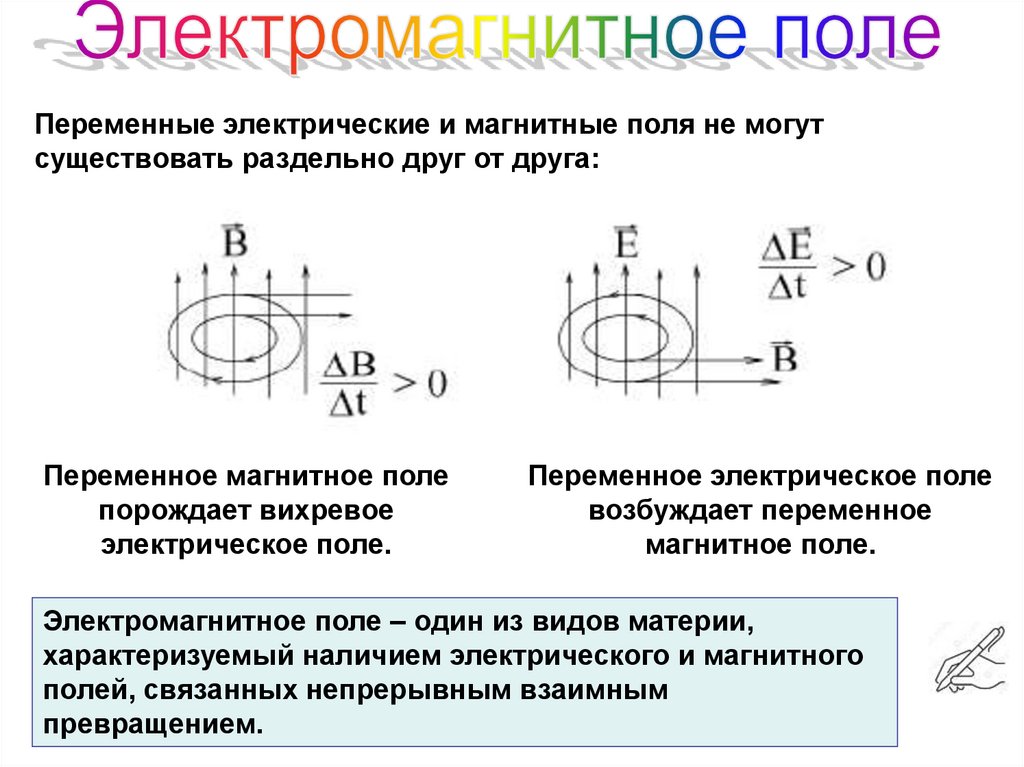

Переменные электрические и магнитные поля не могут
существовать раздельно друг от друга:
Переменное магнитное поле
порождает вихревое
электрическое поле.
Переменное электрическое поле
возбуждает переменное
магнитное поле.
Электромагнитное поле – один из видов материи,
характеризуемый наличием электрического и магнитного
полей, связанных непрерывным взаимным
превращением.

5.

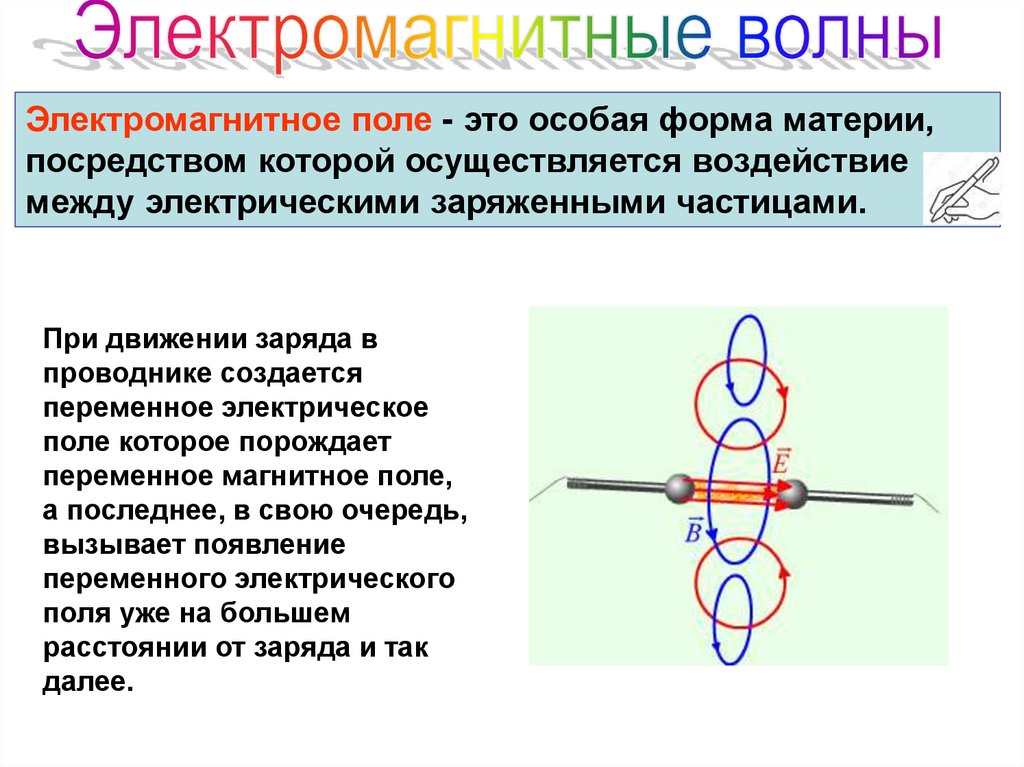

Электромагнитное поле - это особая форма материи,
посредством которой осуществляется воздействие
между электрическими заряженными частицами.
При движении заряда в
проводнике создается
переменное электрическое
поле которое порождает
переменное магнитное поле,
а последнее, в свою очередь,
вызывает появление
переменного электрического
поля уже на большем
расстоянии от заряда и так
далее.

6.

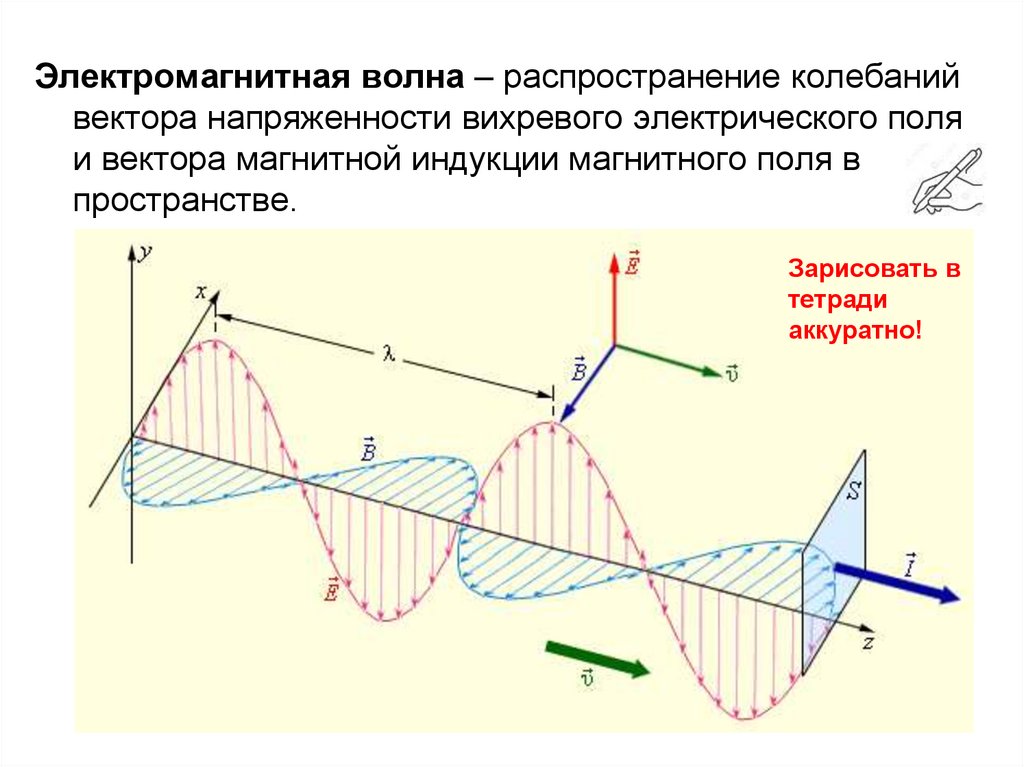

Электромагнитная волна – распространение колебаний
вектора напряженности вихревого электрического поля
и вектора магнитной индукции магнитного поля в
пространстве.
Зарисовать в
тетради
аккуратно!

7.

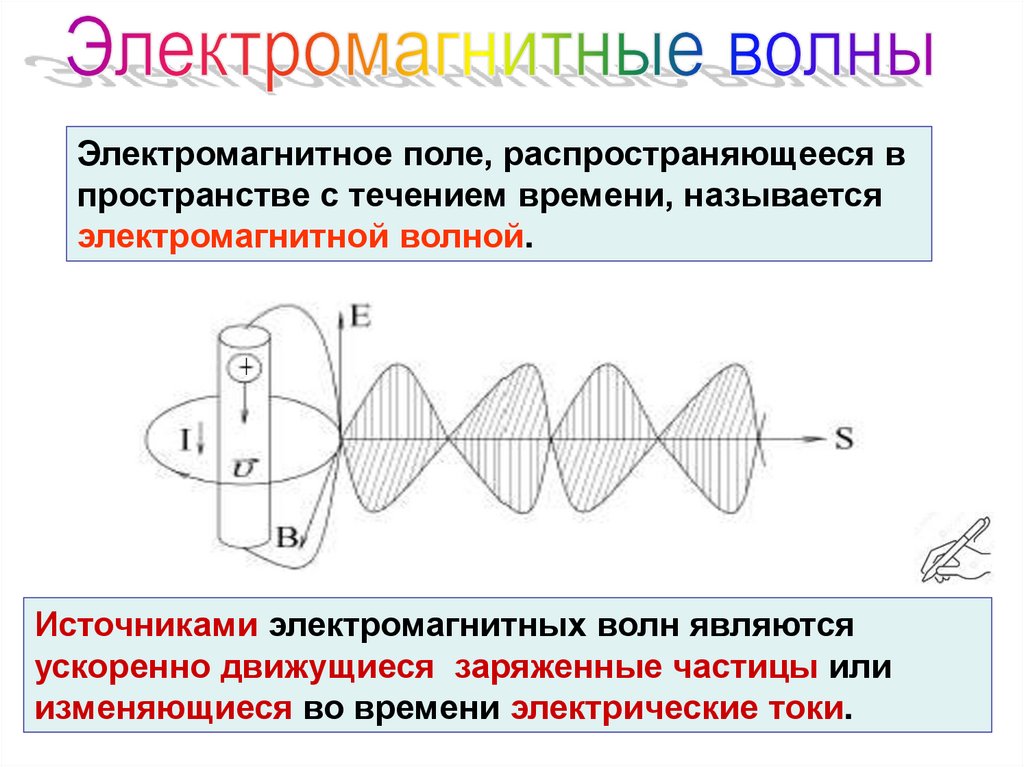

Электромагнитное поле, распространяющееся в
пространстве с течением времени, называется
электромагнитной волной.
Источниками электромагнитных волн являются
ускоренно движущиеся заряженные частицы или
изменяющиеся во времени электрические токи.

8.

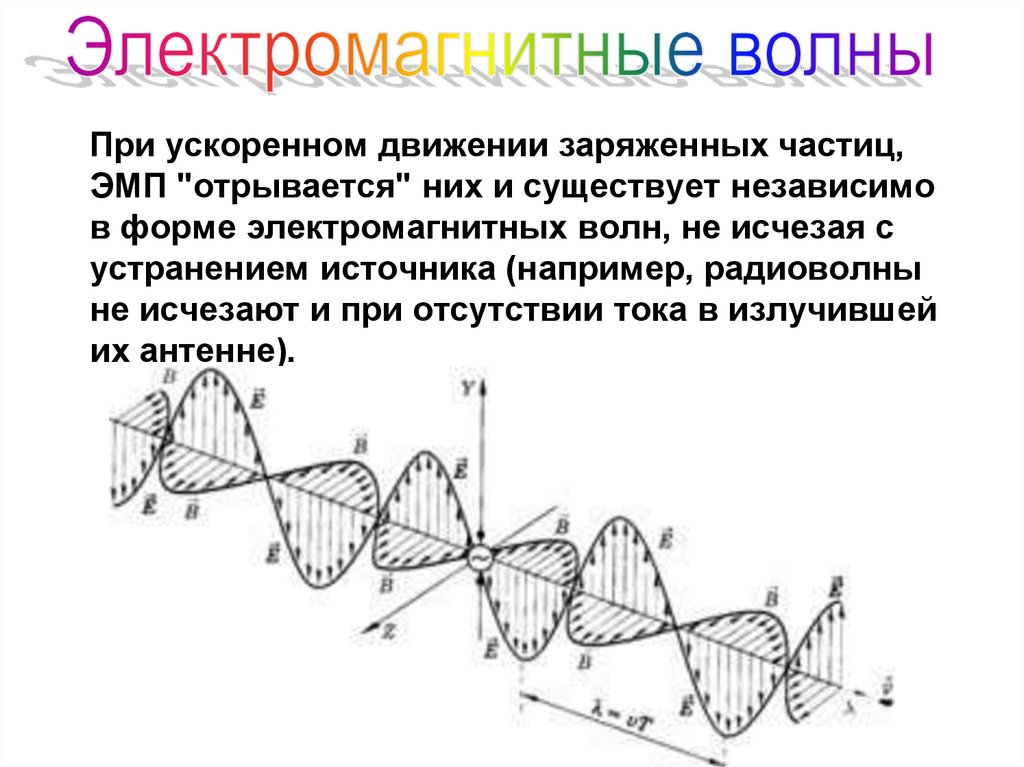

При ускоренном движении заряженных частиц,
ЭМП "отрывается" них и существует независимо
в форме электромагнитных волн, не исчезая с
устранением источника (например, радиоволны
не исчезают и при отсутствии тока в излучившей
их антенне).

9.

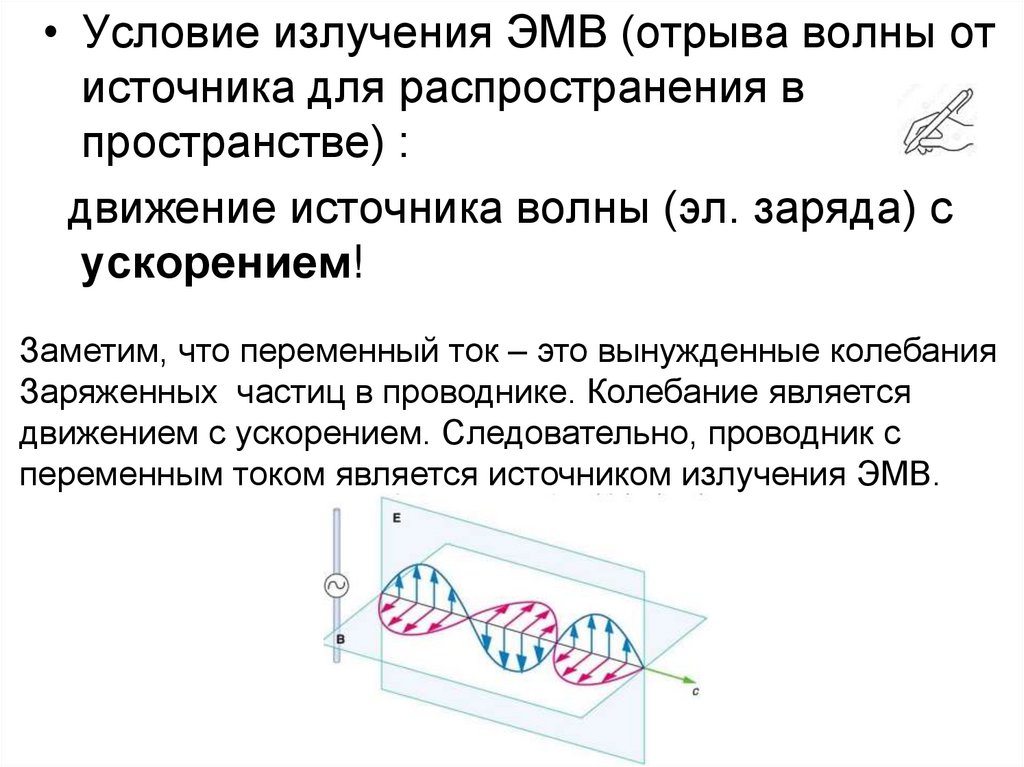

• Условие излучения ЭМВ (отрыва волны от
источника для распространения в
пространстве) :
движение источника волны (эл. заряда) с
ускорением!
Заметим, что переменный ток – это вынужденные колебания
Заряженных частиц в проводнике. Колебание является
движением с ускорением. Следовательно, проводник с
переменным током является источником излучения ЭМВ.

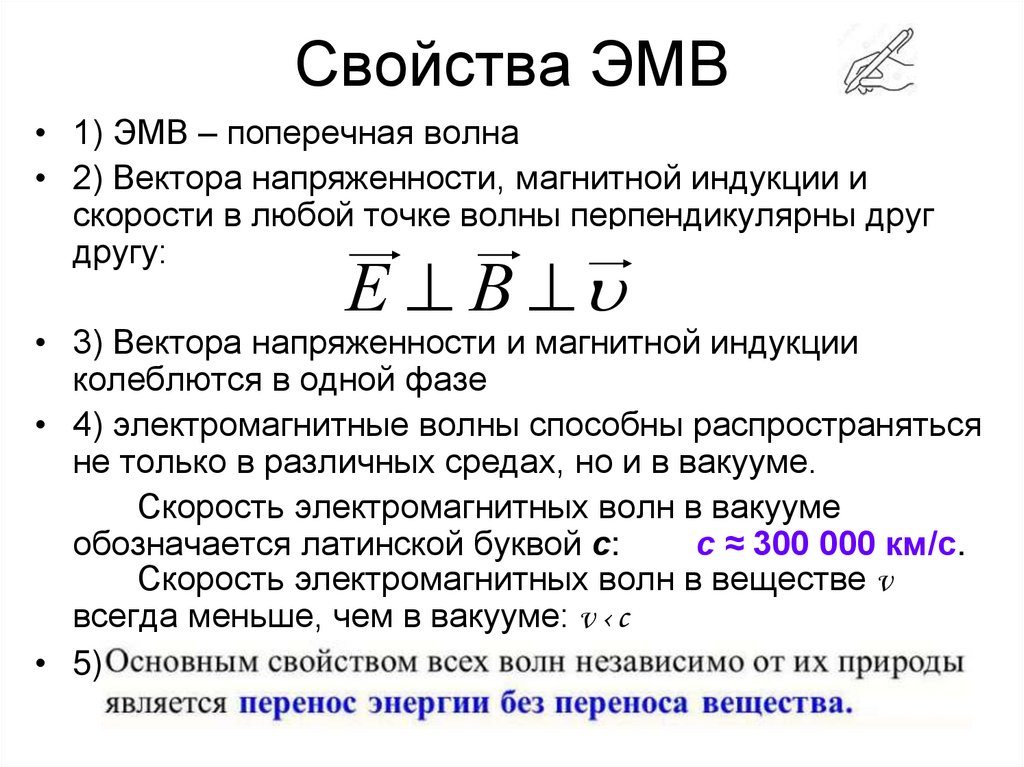

10. Свойства ЭМВ

• 1) ЭМВ – поперечная волна
• 2) Вектора напряженности, магнитной индукции и
скорости в любой точке волны перпендикулярны друг
другу:
Е В
• 3) Вектора напряженности и магнитной индукции
колеблются в одной фазе
• 4) электромагнитные волны способны распространяться
не только в различных средах, но и в вакууме.
Скорость электромагнитных волн в вакууме
обозначается латинской буквой с:
с ≈ 300 000 км/с.
Скорость электромагнитных волн в веществе v
всегда меньше, чем в вакууме: v ‹ с
• 5)

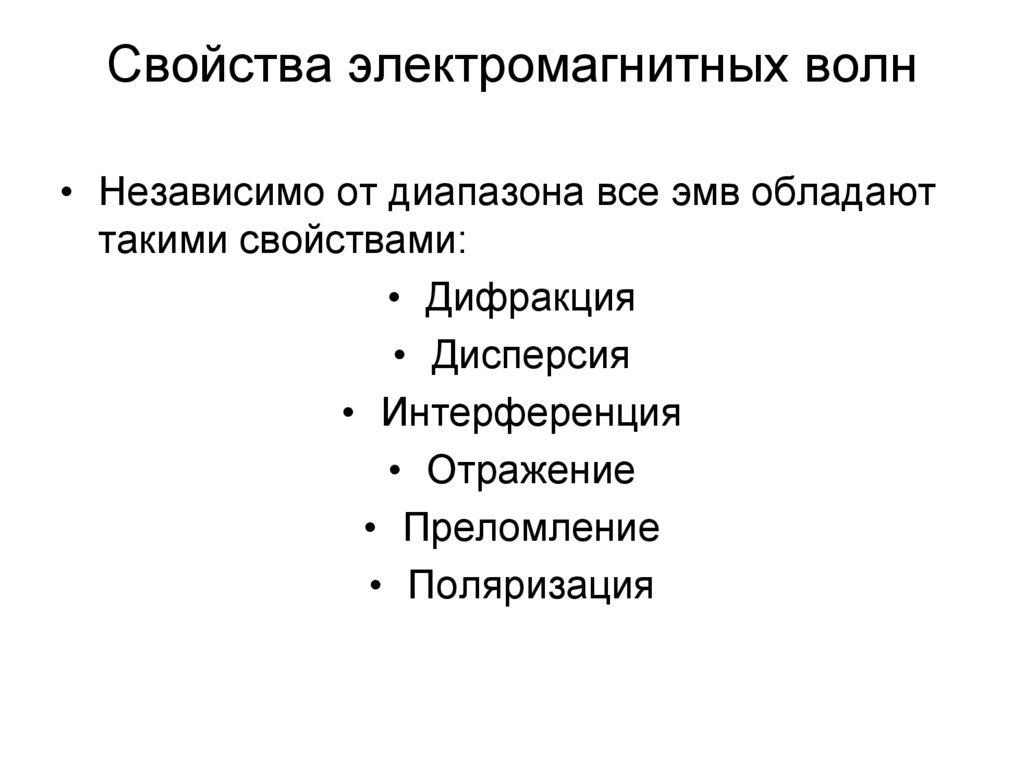

11. Свойства электромагнитных волн

• Независимо от диапазона все эмв обладают
такими свойствами:
• Дифракция
• Дисперсия
• Интерференция
• Отражение
• Преломление
• Поляризация

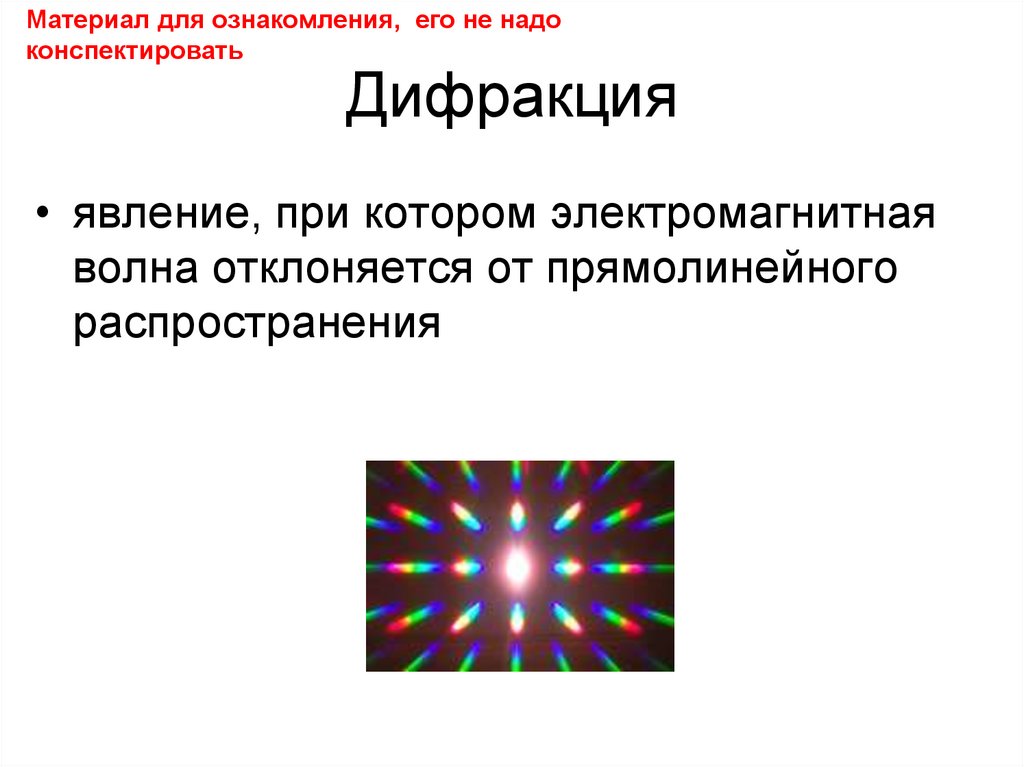

12. Дифракция

Материал для ознакомления, его не надо
конспектировать
Дифракция
• явление, при котором электромагнитная
волна отклоняется от прямолинейного
распространения

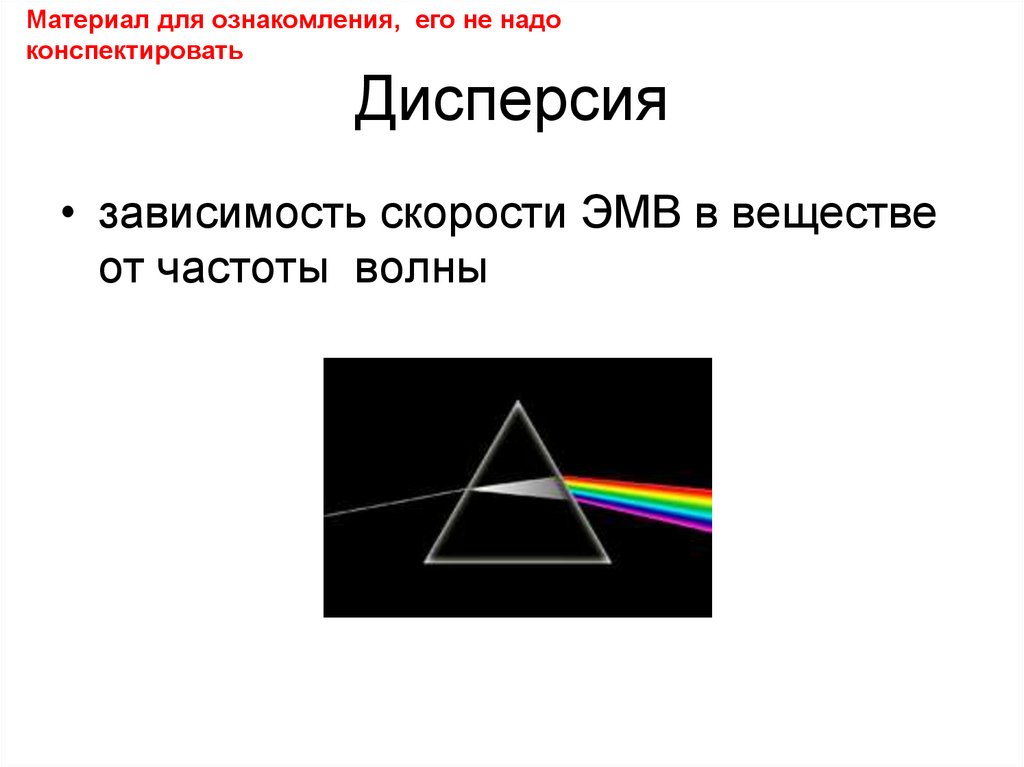

13. Дисперсия

Материал для ознакомления, его не надо
конспектировать
Дисперсия
• зависимость скорости ЭМВ в веществе
от частоты волны

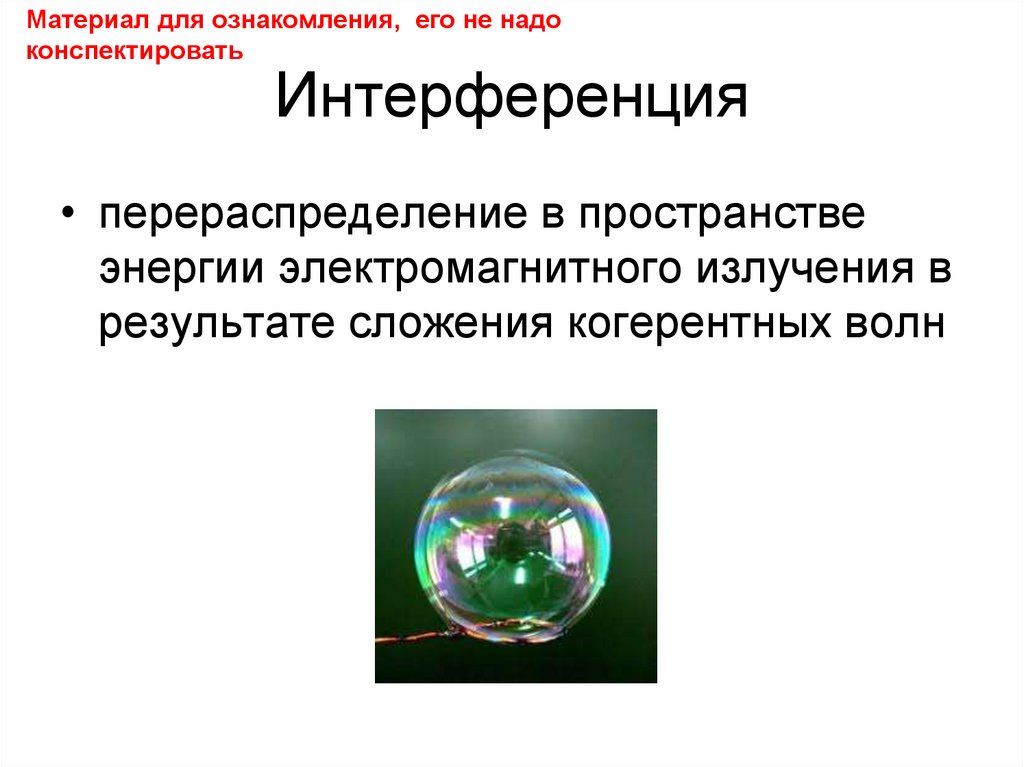

14. Интерференция

Материал для ознакомления, его не надо
конспектировать
Интерференция
• перераспределение в пространстве
энергии электромагнитного излучения в
результате сложения когерентных волн

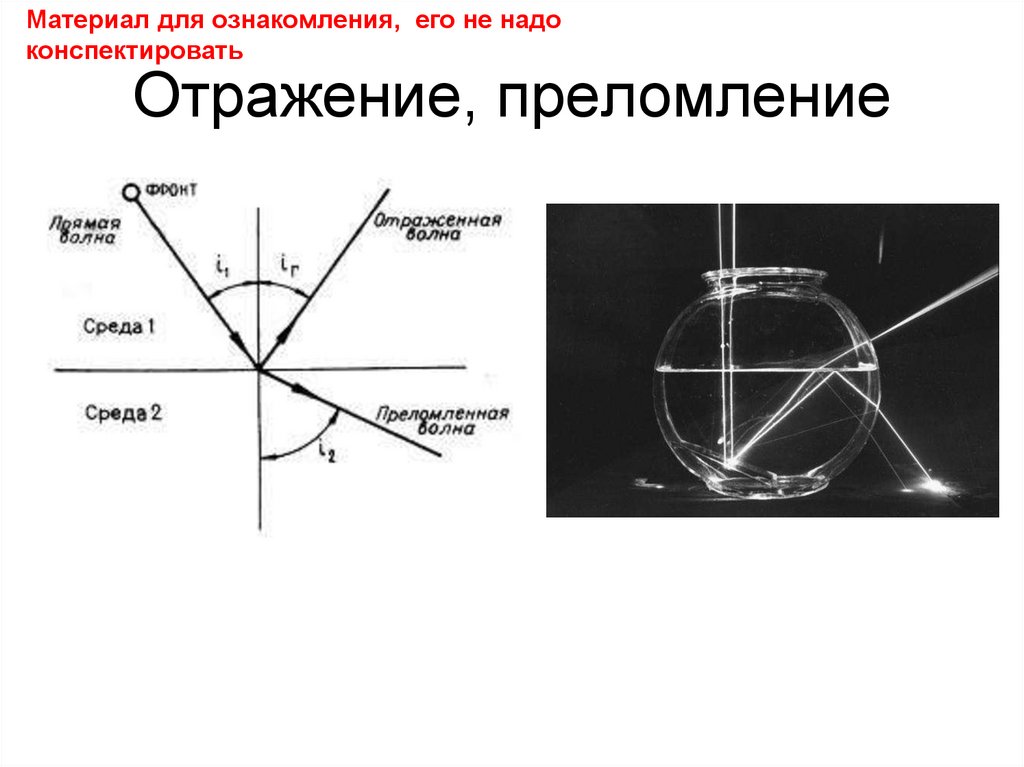

15. Отражение, преломление

Материал для ознакомления, его не надо
конспектировать
Отражение, преломление

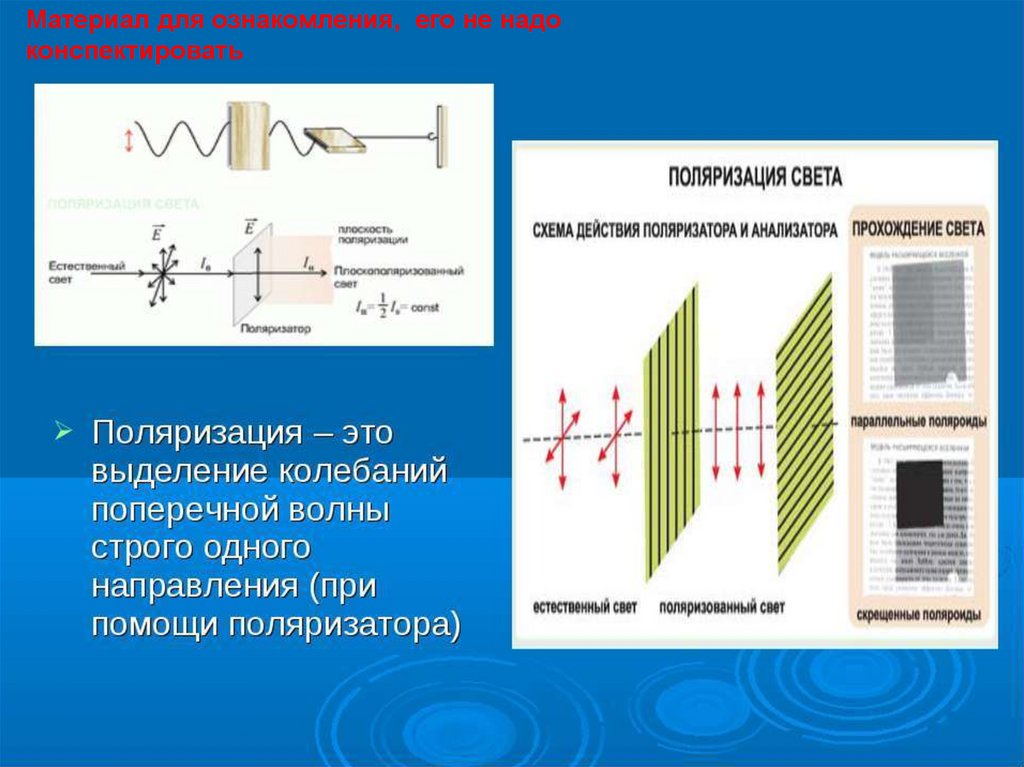

16.

Материал для ознакомления, его не надо
конспектировать

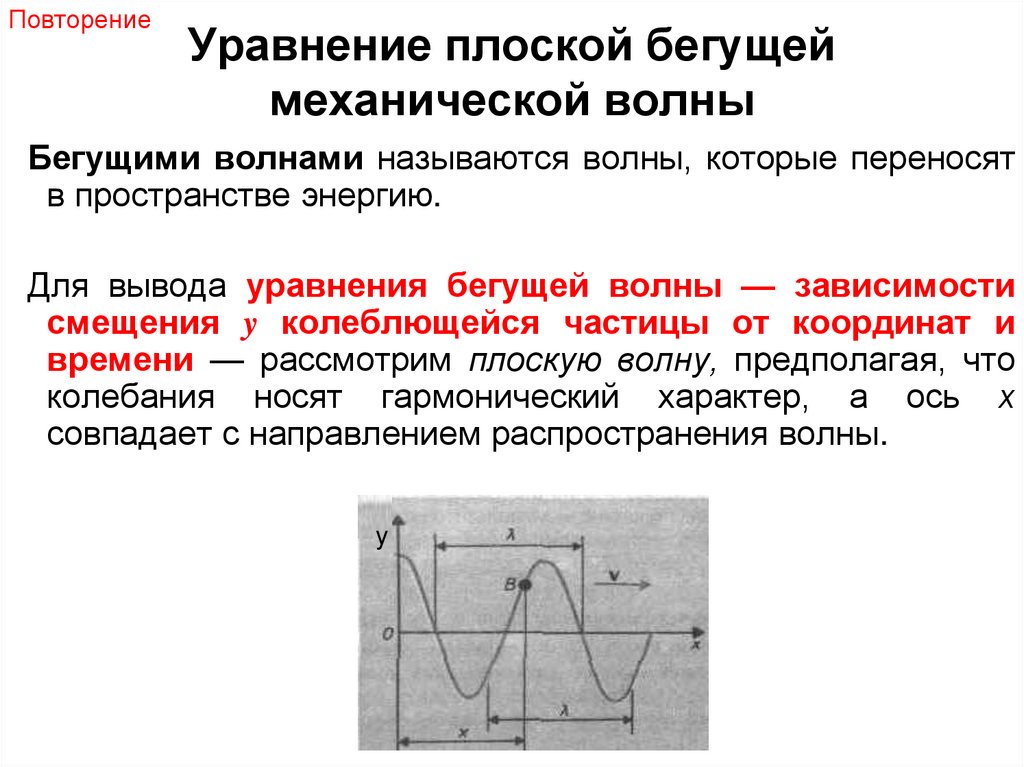

17. Уравнение плоской бегущей механической волны

Повторение
Уравнение плоской бегущей
механической волны
Бегущими волнами называются волны, которые переносят
в пространстве энергию.
Для вывода уравнения бегущей волны — зависимости
смещения y колеблющейся частицы от координат и
времени — рассмотрим плоскую волну, предполагая, что
колебания носят гармонический характер, а ось х
совпадает с направлением распространения волны.
y

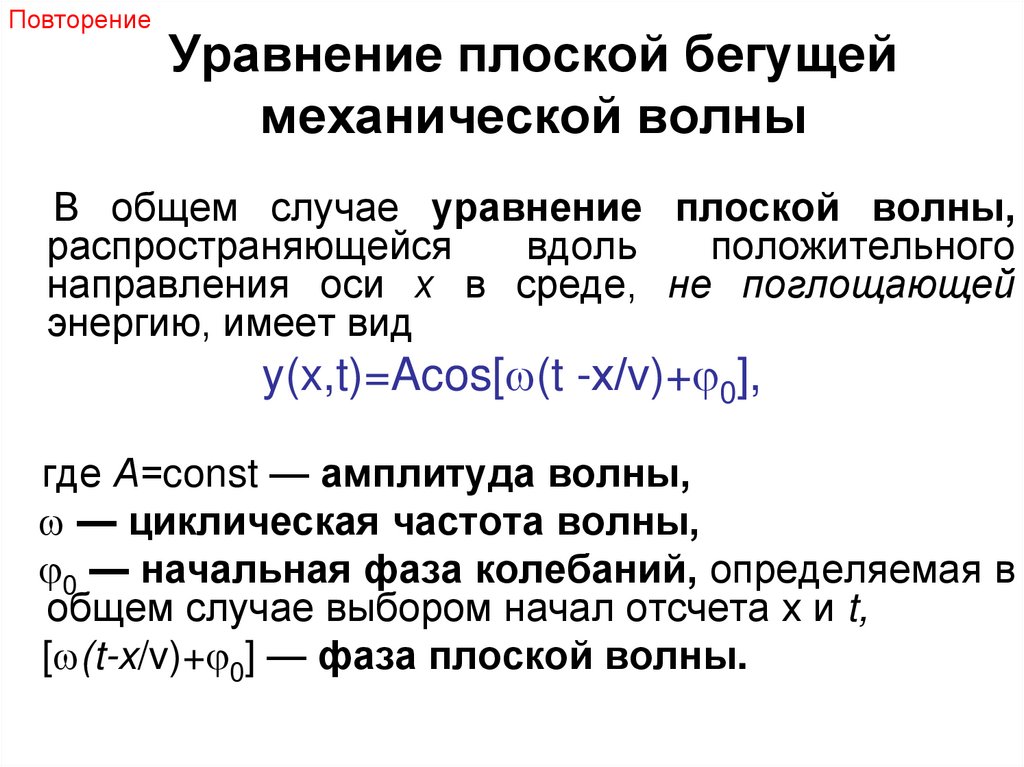

18. Уравнение плоской бегущей механической волны

Повторение
Уравнение плоской бегущей
механической волны
В общем случае уравнение плоской волны,
распространяющейся
вдоль
положительного
направления оси х в среде, не поглощающей
энергию, имеет вид
y(x,t)=Acos[ (t -х/v)+ 0],
где А=const — амплитуда волны,
— циклическая частота волны,
0 — начальная фаза колебаний, определяемая в
общем случае выбором начал отсчета х и t,
[ (t-x/v)+ 0] — фаза плоской волны.

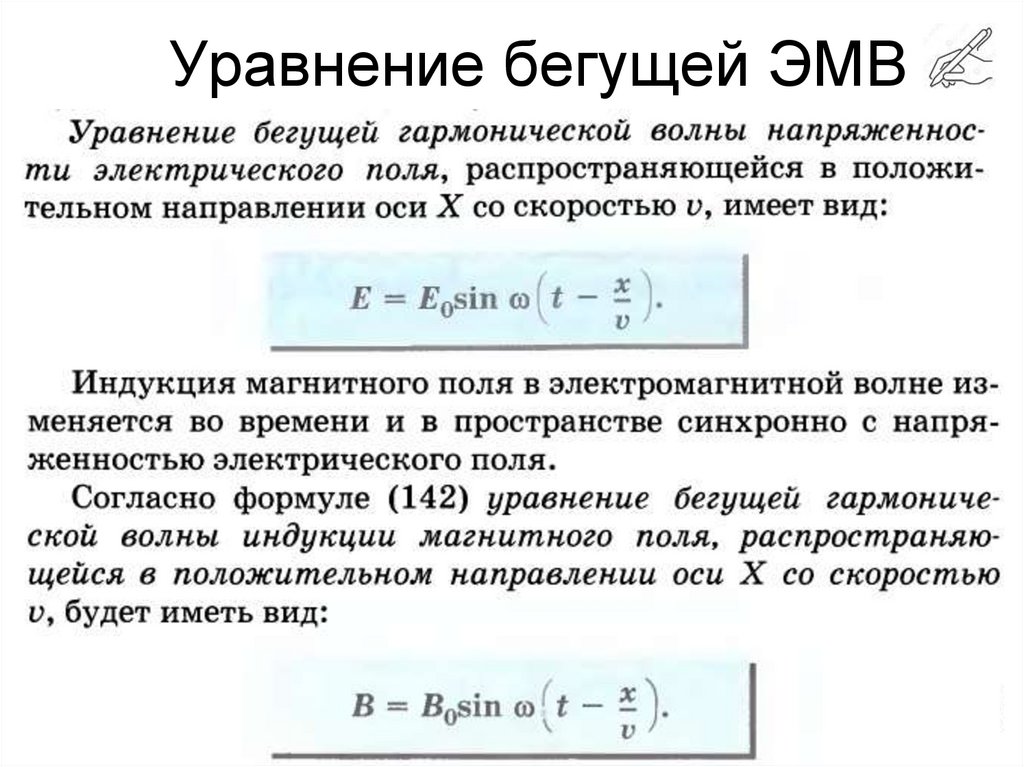

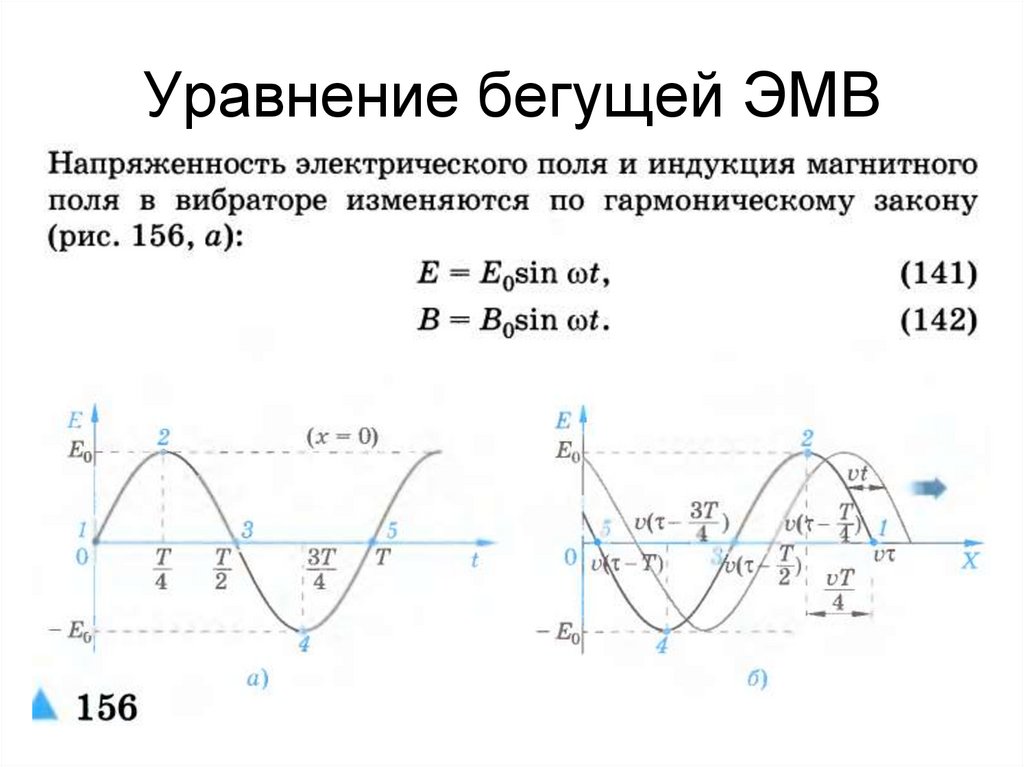

19. Уравнение бегущей ЭМВ

20.

Уравнение бегущей ЭМВ

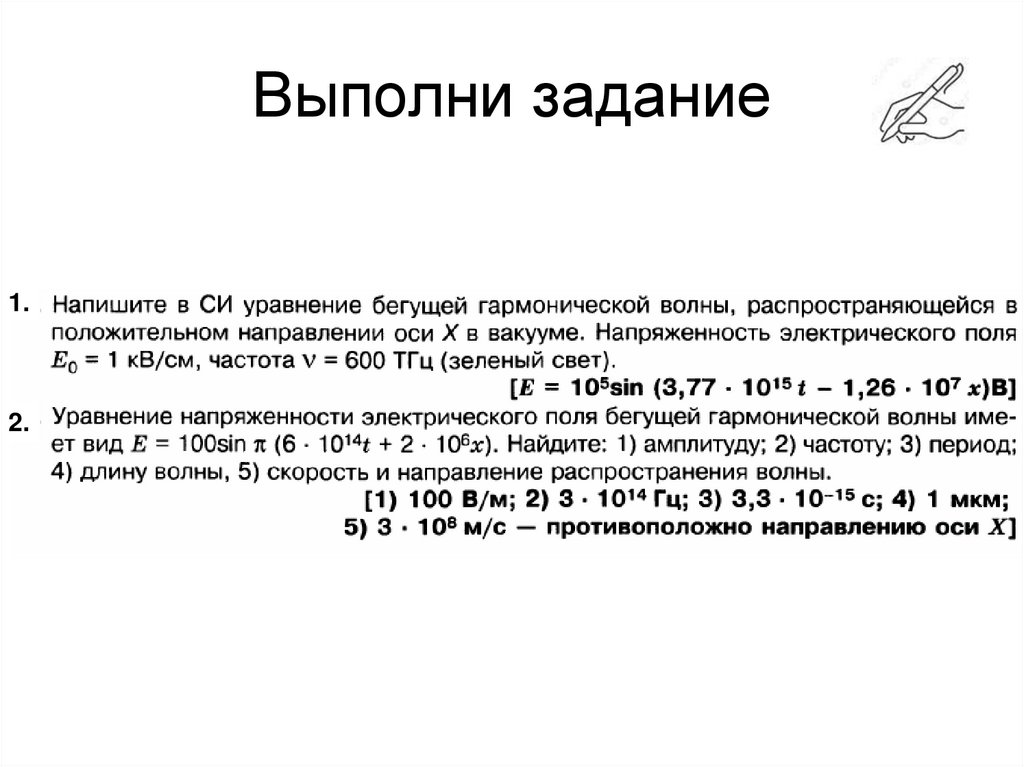

21. Выполни задание

1.
2.

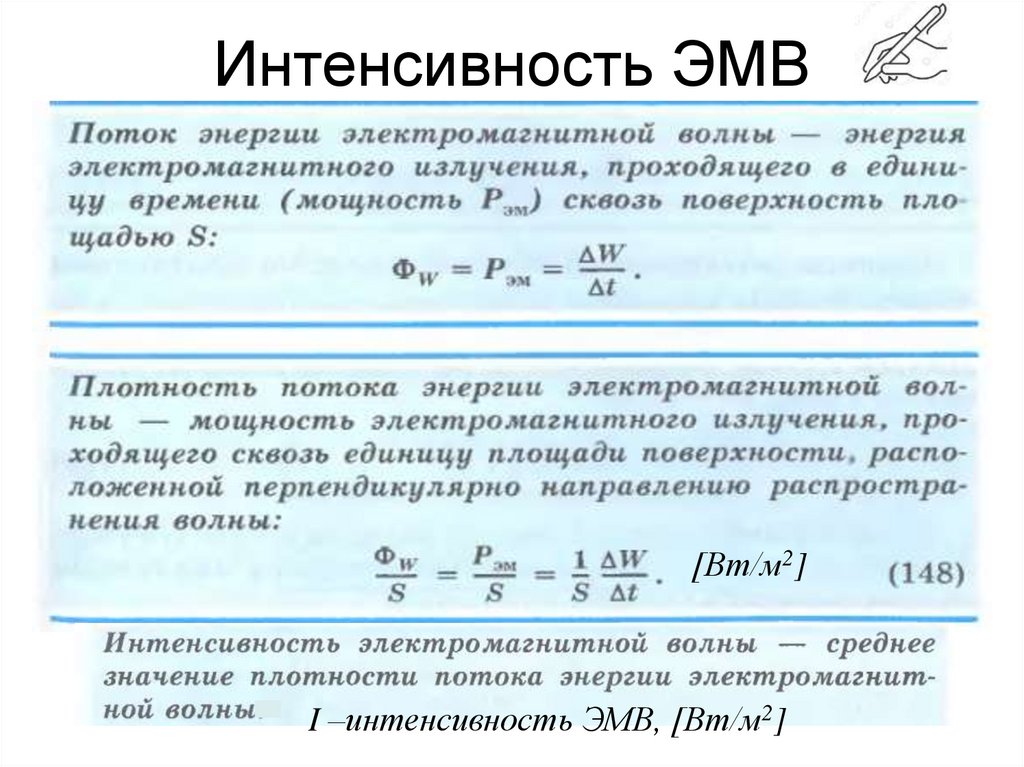

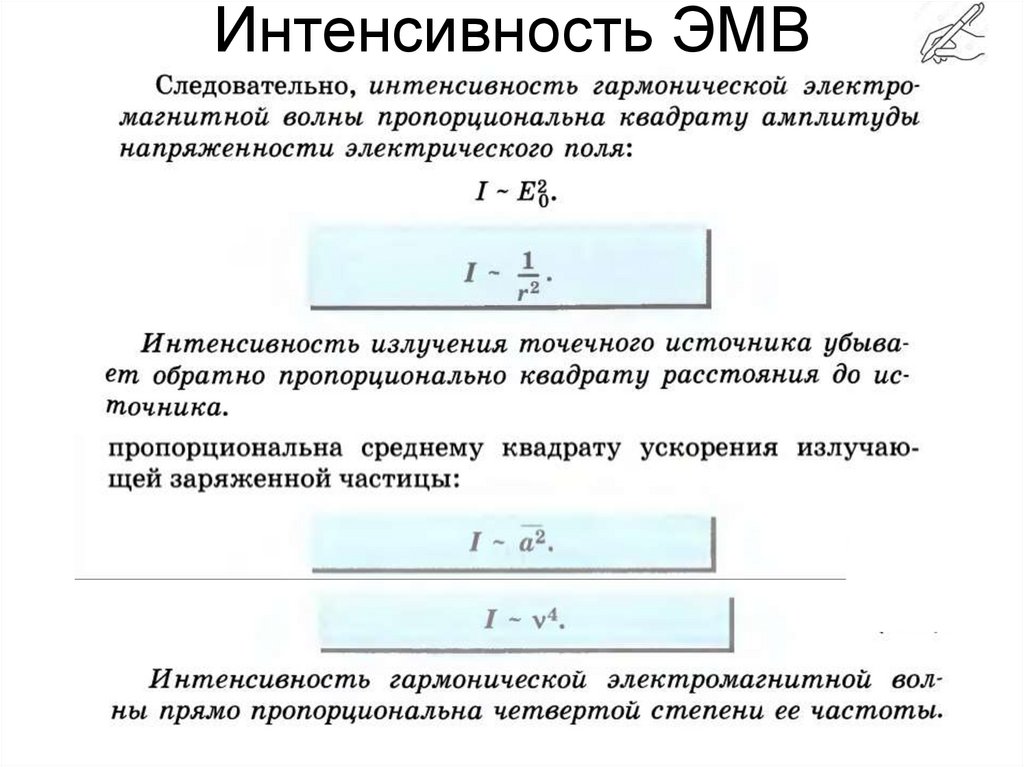

22. Интенсивность ЭМВ

[Вт/м2]
I –интенсивность ЭМВ, [Вт/м2]

23. Интенсивность ЭМВ

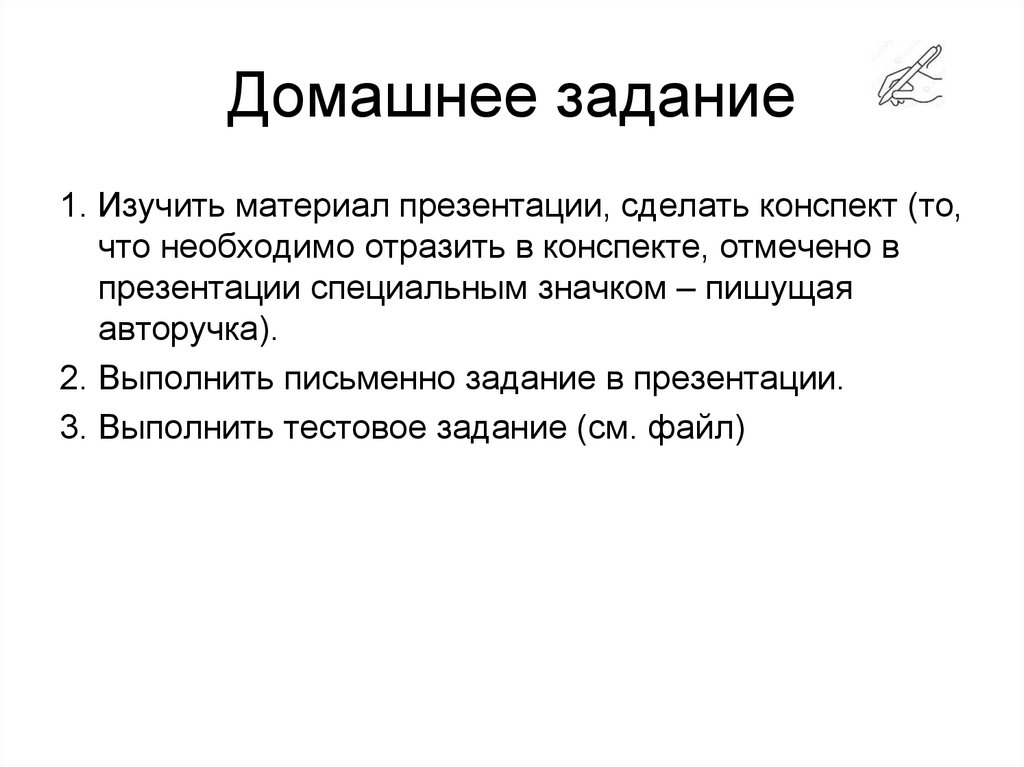

24. Домашнее задание

1. Изучить материал презентации, сделать конспект (то,
что необходимо отразить в конспекте, отмечено в
презентации специальным значком – пишущая
авторучка).
2. Выполнить письменно задание в презентации.
3. Выполнить тестовое задание (см. файл)
