Аксонометрия

1. Аксонометрические проекции

Моисеева Ольга Александровна,
к.п.н., доцент кафедры НГиГ
ПГТУ

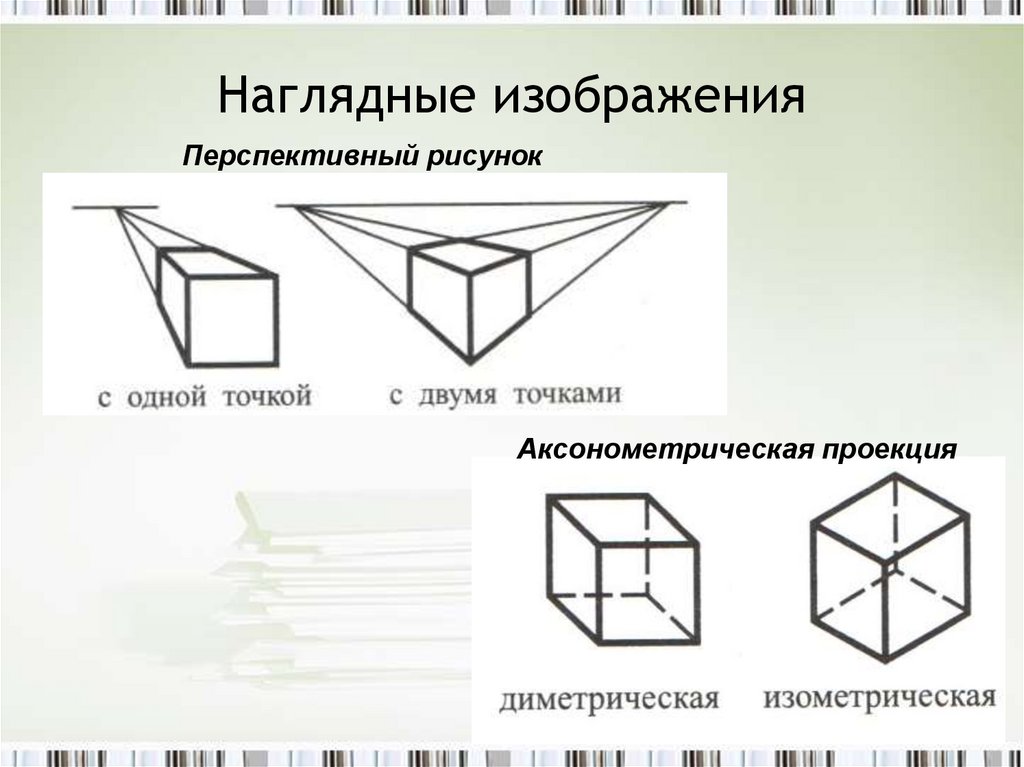

2. Наглядные изображения

Перспективный рисунок
Аксонометрическая проекция

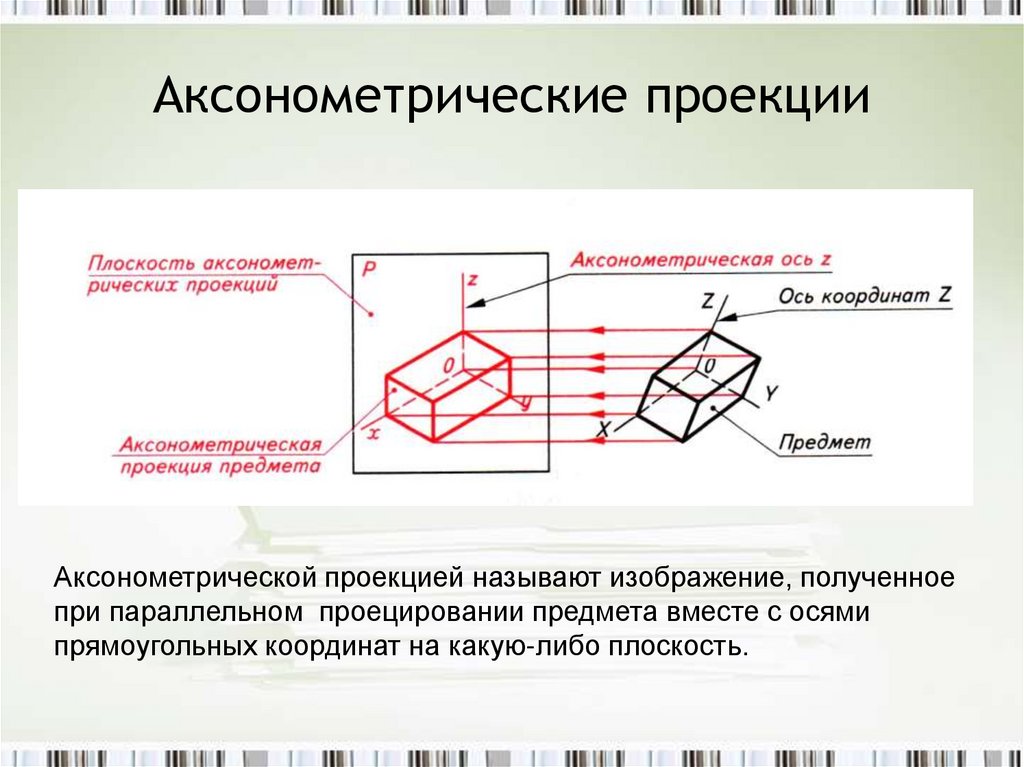

3. Аксонометрические проекции

Аксонометрической проекцией называют изображение, полученное
при параллельном проецировании предмета вместе с осями
прямоугольных координат на какую-либо плоскость.

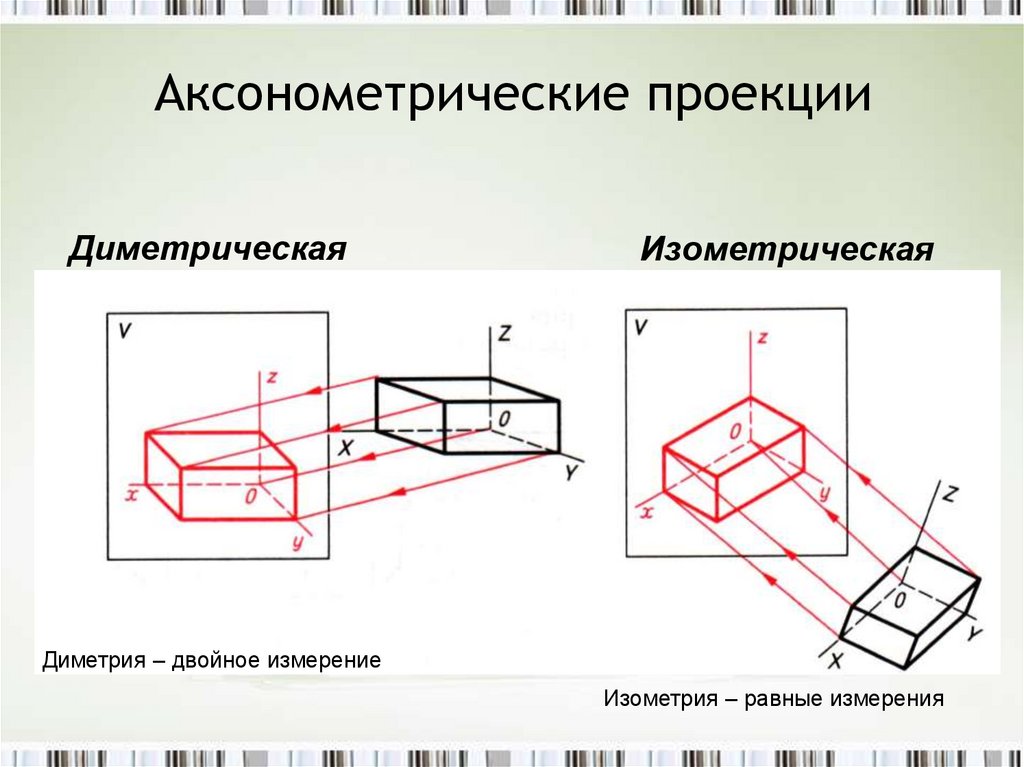

4. Аксонометрические проекции

Диметрическая
Изометрическая
Диметрия – двойное измерение
Изометрия – равные измерения

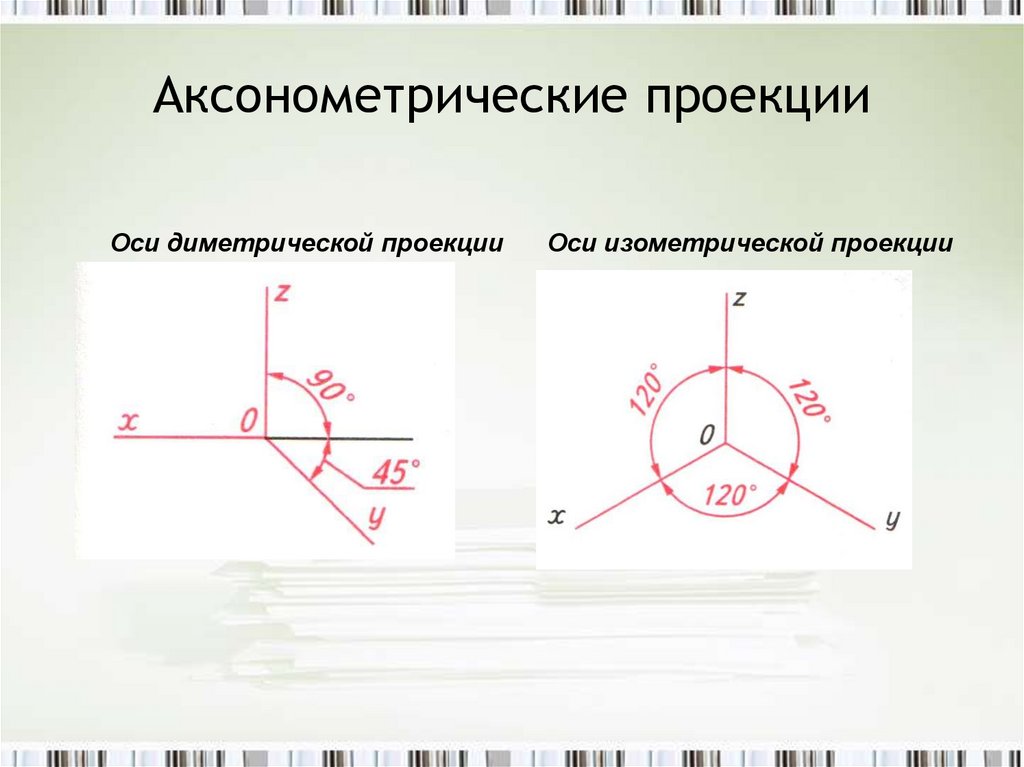

5. Аксонометрические проекции

Оси диметрической проекции
Оси изометрической проекции

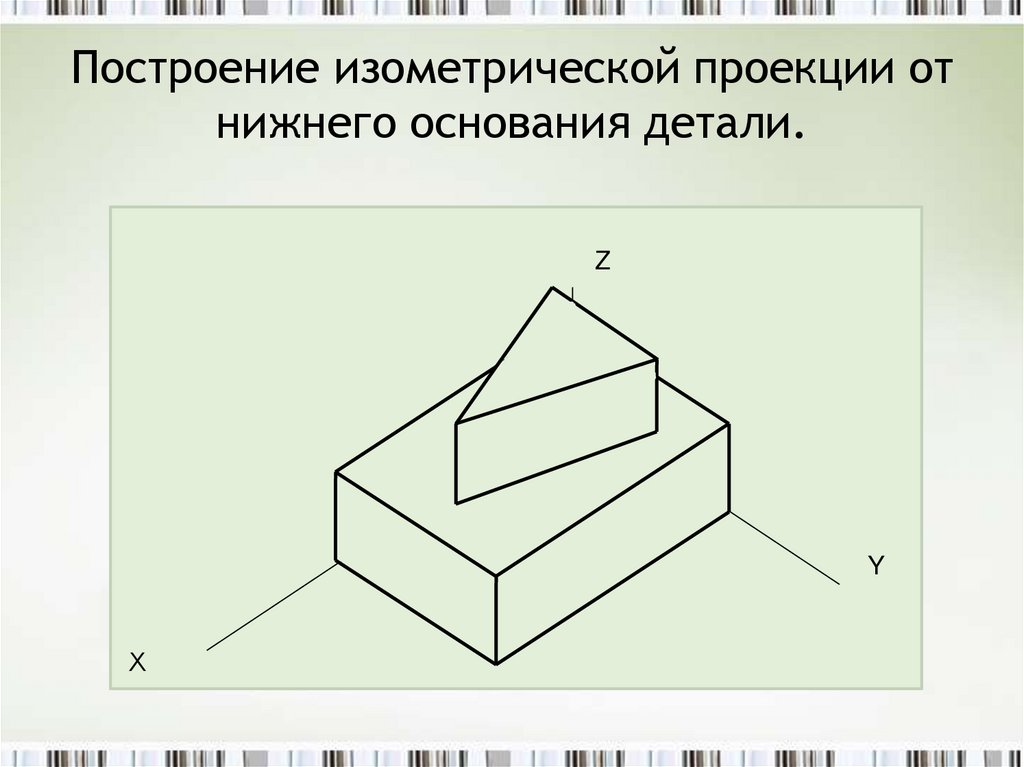

6. Построение изометрической проекции от нижнего основания детали.

Z
Y
Х

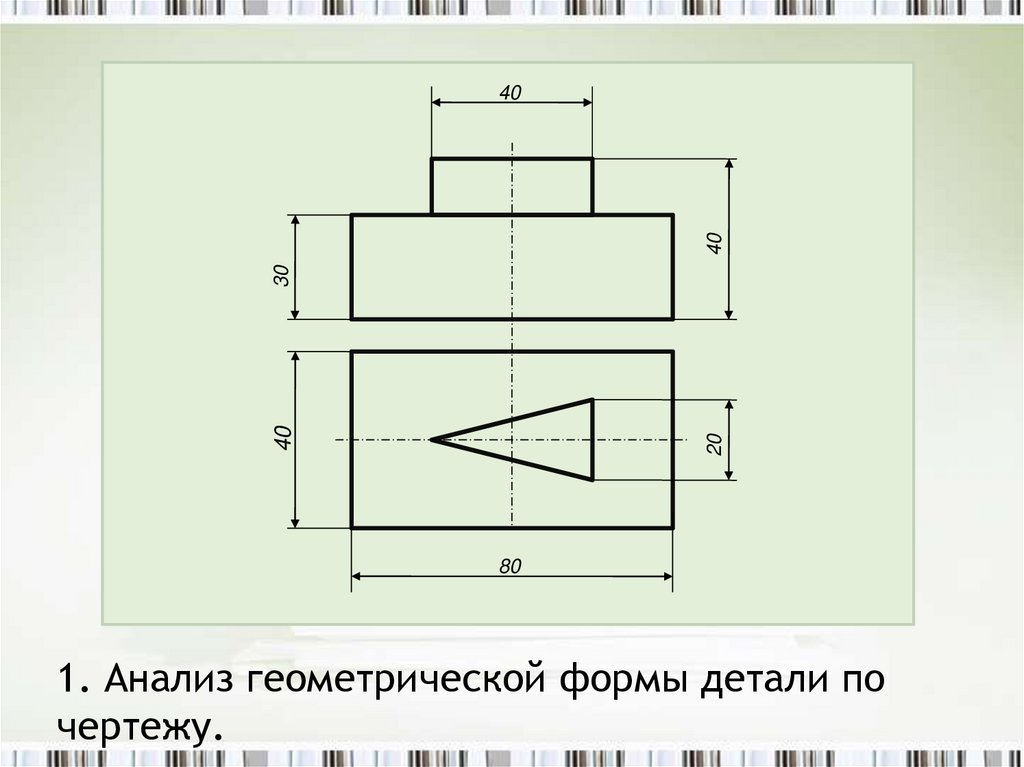

7. 1. Анализ геометрической формы детали по чертежу.

20
40
30
40
40
80
1. Анализ геометрической формы детали по
чертежу.

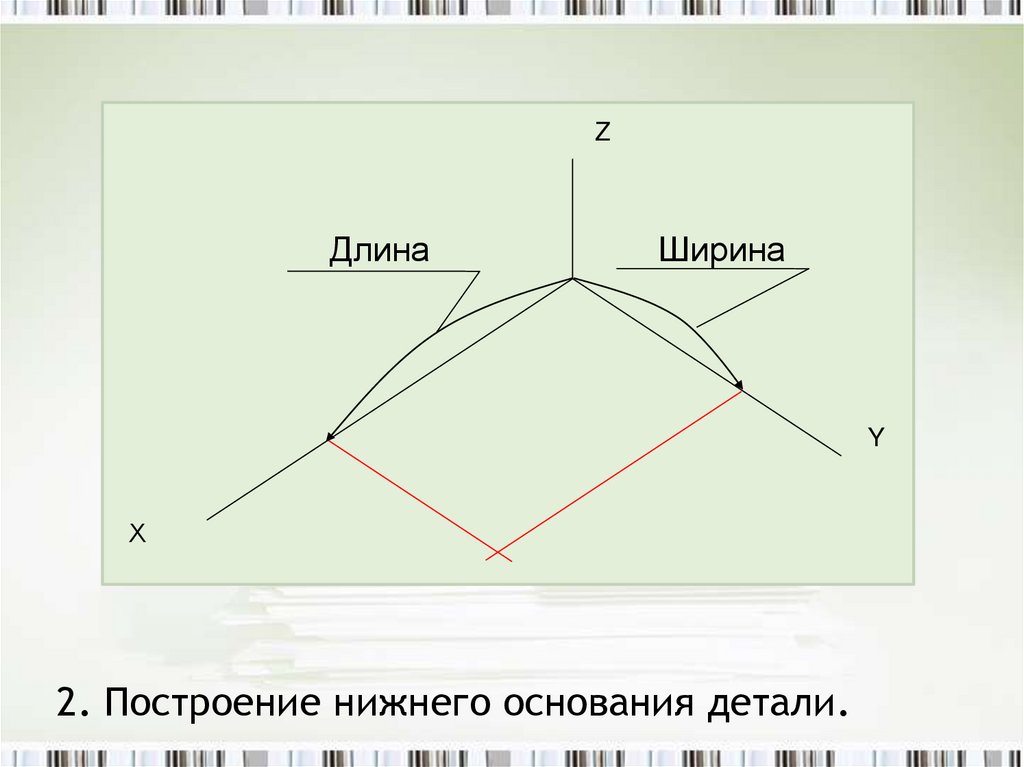

8. 2. Построение нижнего основания детали.

Z
Длина
Ширина
Y
Х
2. Построение нижнего основания детали.

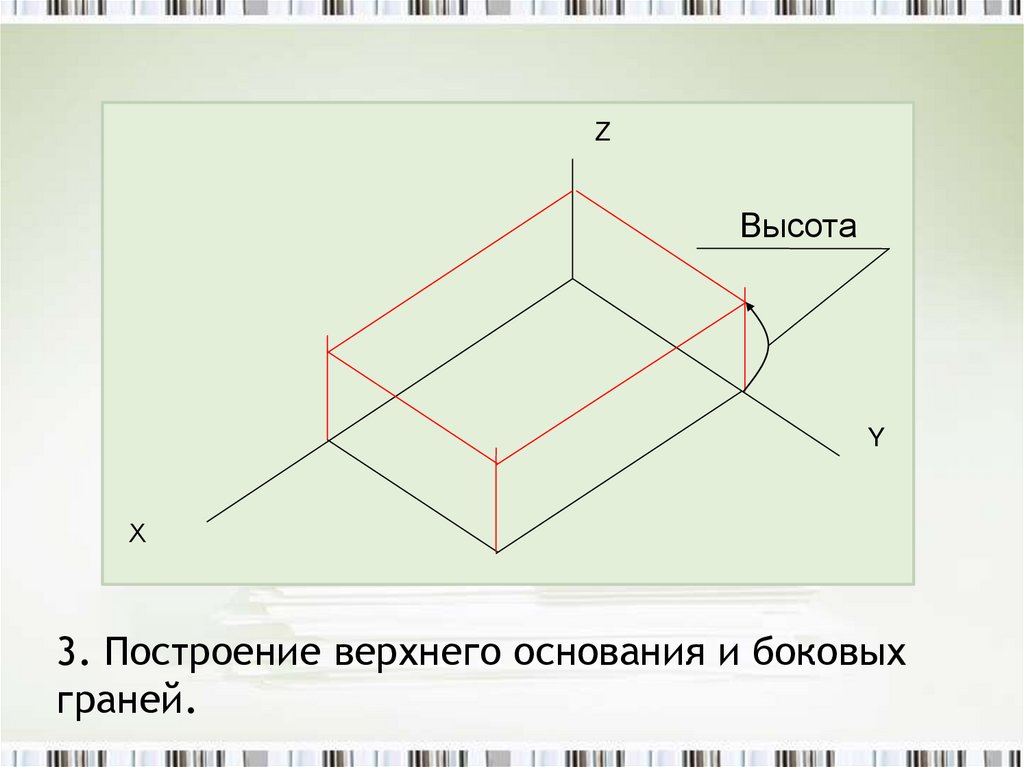

9. 3. Построение верхнего основания и боковых граней.

Z
Высота
Y
Х
3. Построение верхнего основания и боковых
граней.

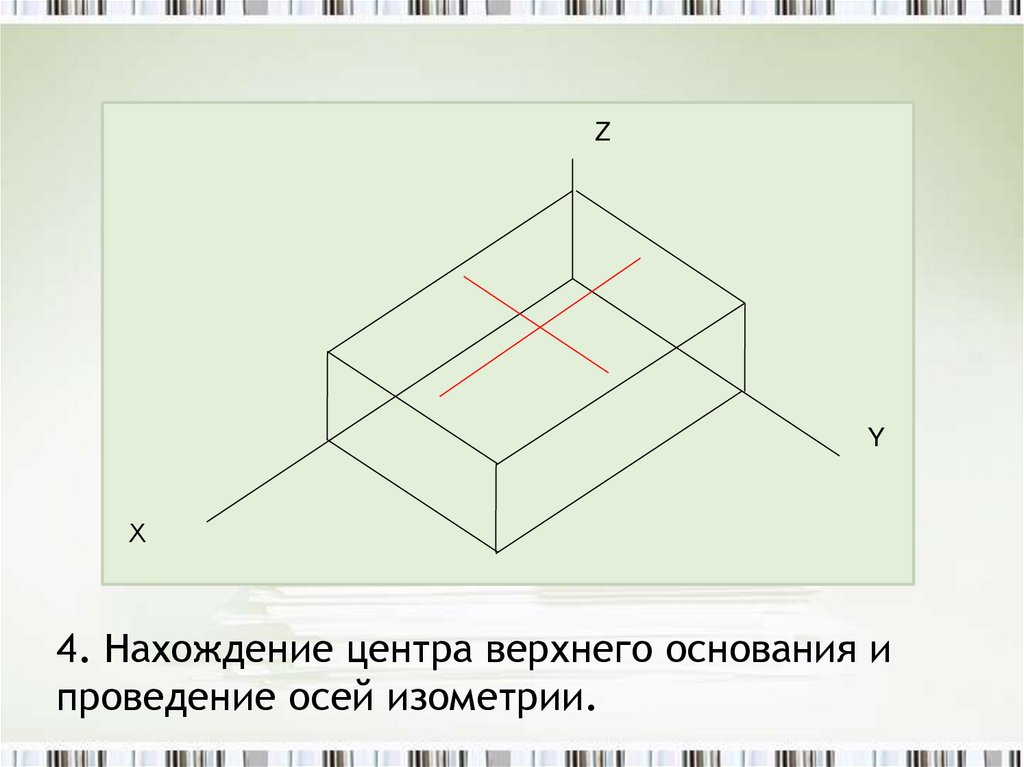

10. 4. Нахождение центра верхнего основания и проведение осей изометрии.

Z
Y
Х
4. Нахождение центра верхнего основания и
проведение осей изометрии.

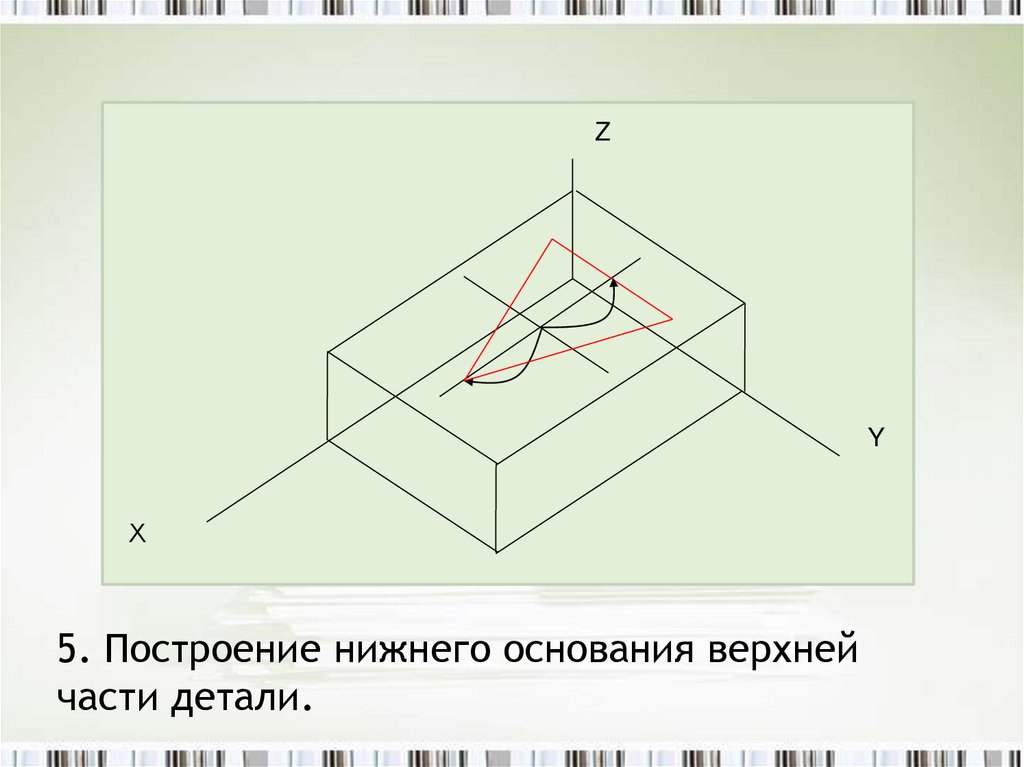

11. 5. Построение нижнего основания верхней части детали.

Z
Y
Х
5. Построение нижнего основания верхней
части детали.

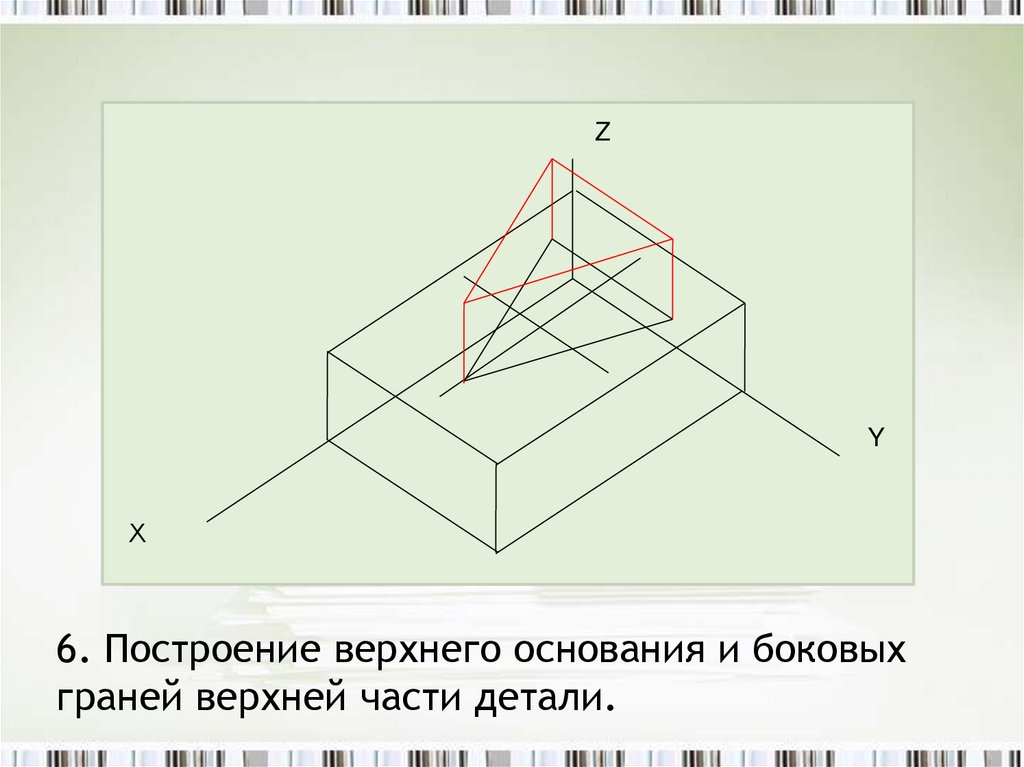

12. 6. Построение верхнего основания и боковых граней верхней части детали.

Z
Y
Х
6. Построение верхнего основания и боковых
граней верхней части детали.

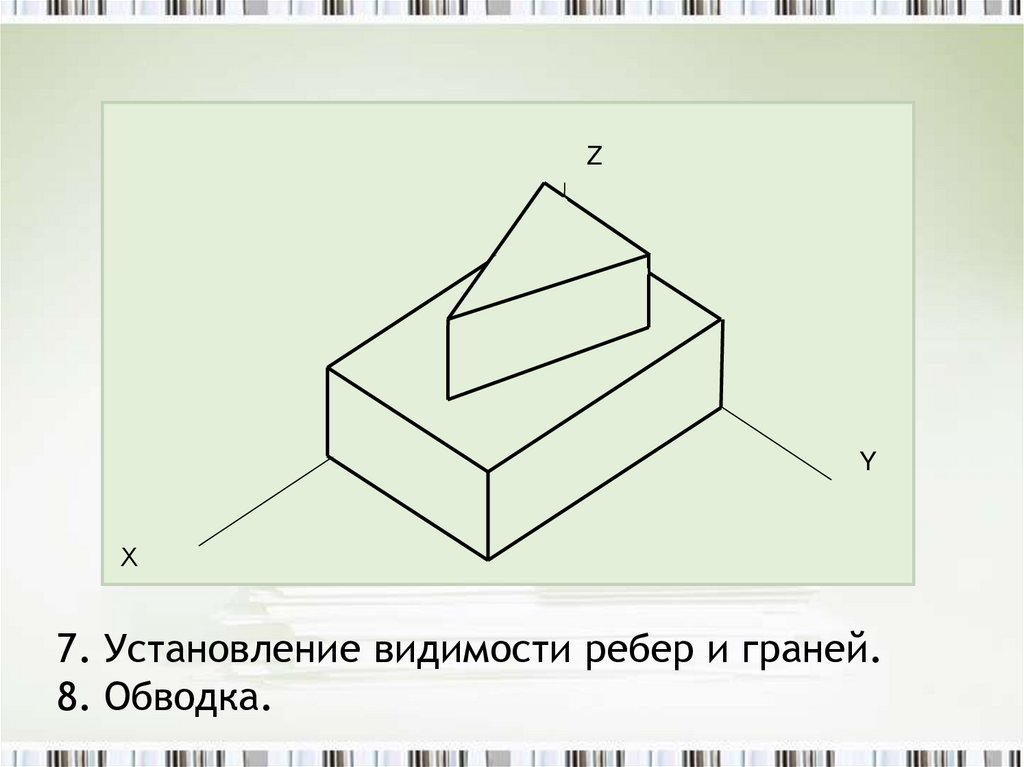

13. 7. Установление видимости ребер и граней. 8. Обводка.

Z
Z
Y
Y
Х
Х
7. Установление видимости ребер и граней.
8. Обводка.

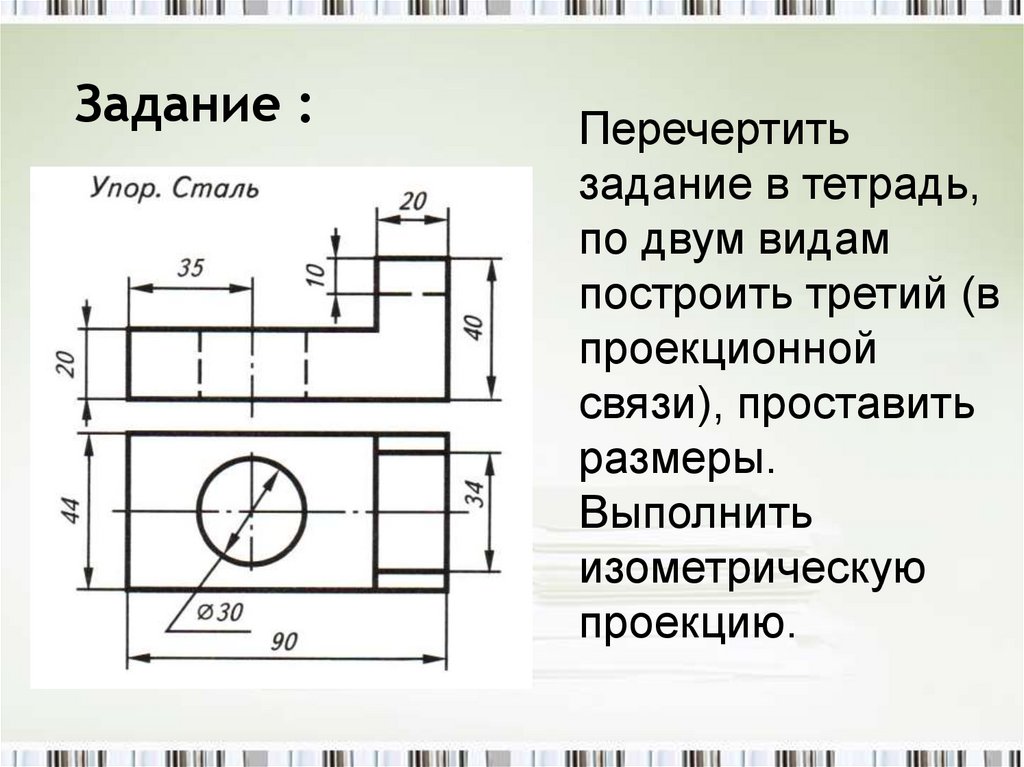

14. Задание :

Перечертить
задание в тетрадь,
по двум видам
построить третий (в
проекционной
связи), проставить
размеры.
Выполнить
изометрическую
проекцию.

15. Многоугольники в изометрической проекции

Алгоритм построения

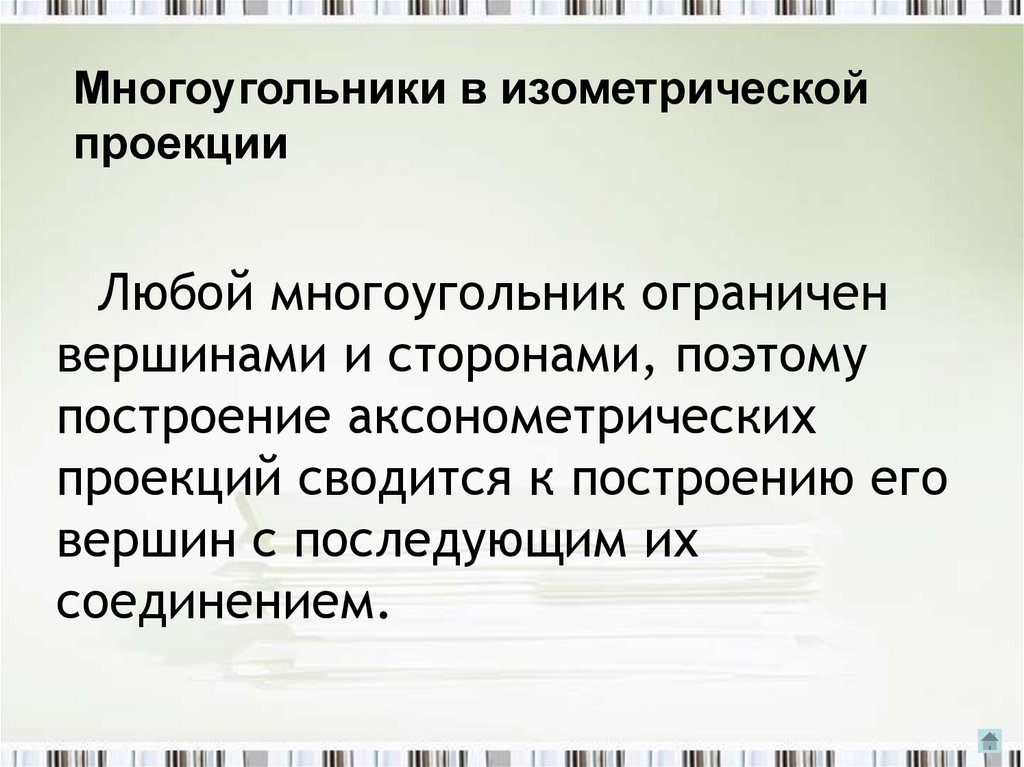

16.

Многоугольники в изометрической
проекции
Любой многоугольник ограничен
вершинами и сторонами, поэтому
построение аксонометрических
проекций сводится к построению его
вершин с последующим их
соединением.

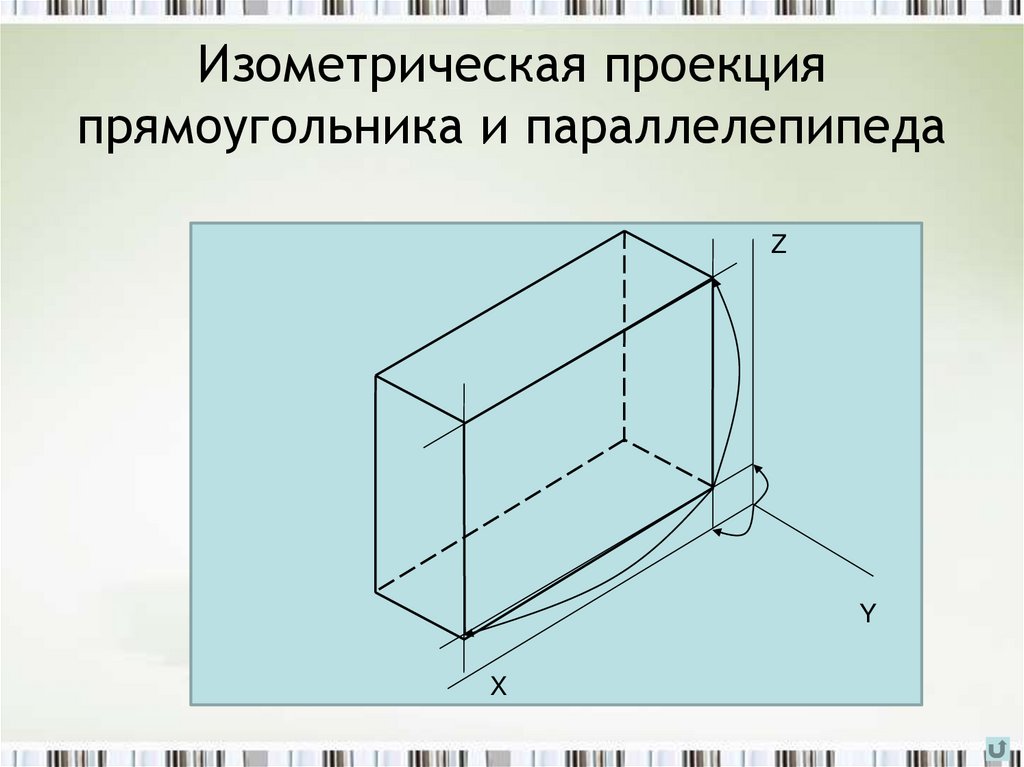

17. Изометрическая проекция прямоугольника и параллелепипеда

Z
Y
X

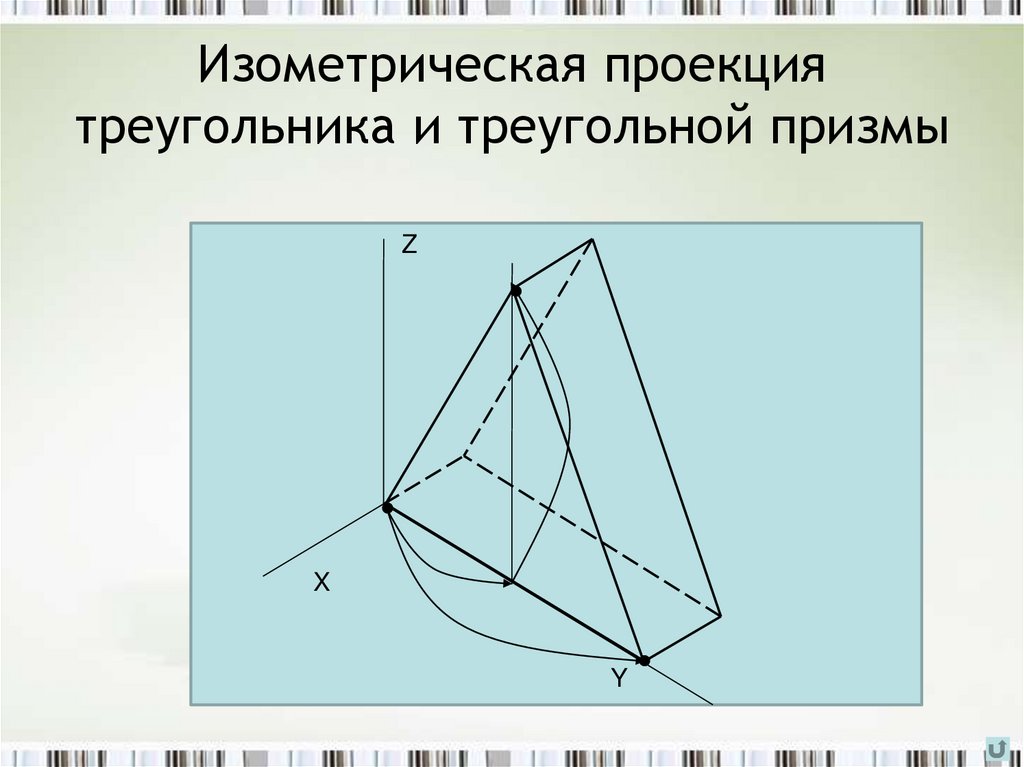

18. Изометрическая проекция треугольника и треугольной призмы

Z
X
Y

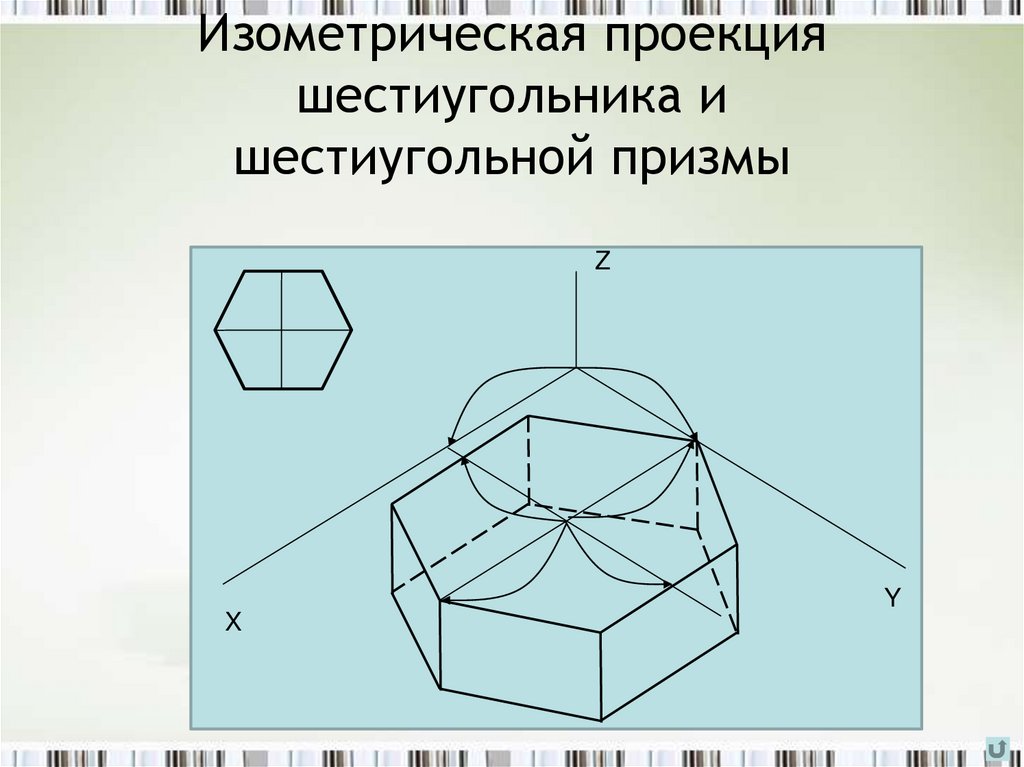

19. Изометрическая проекция шестиугольника и шестиугольной призмы

Z
Y
X

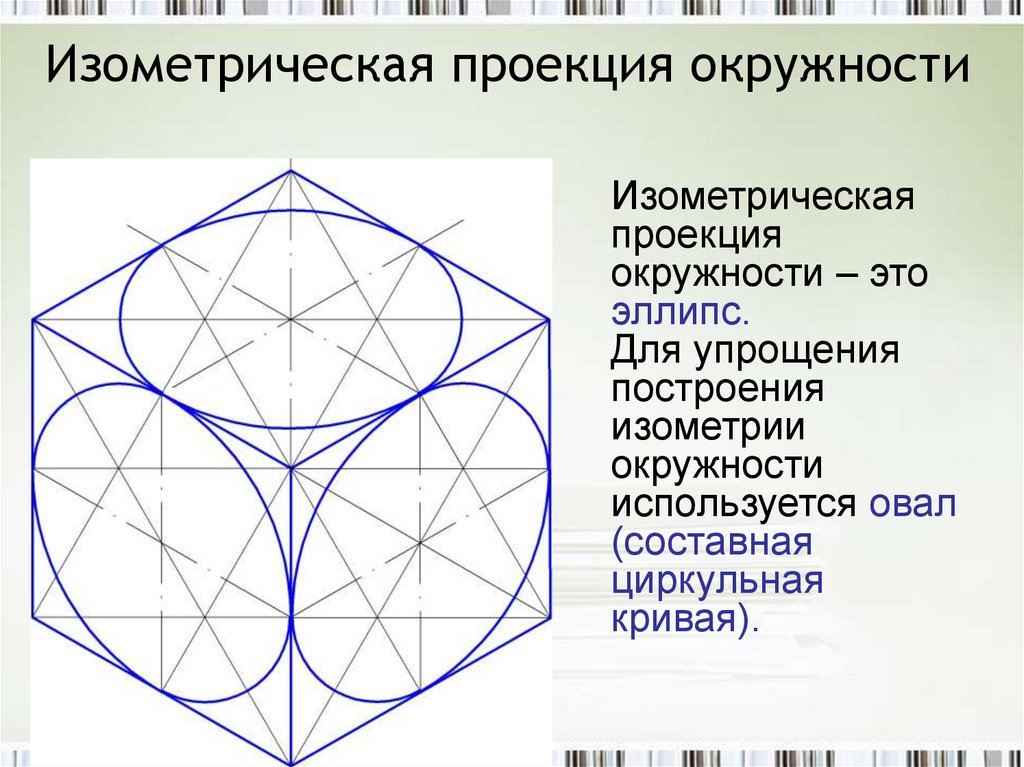

20. Изометрическая проекция окружности

Изометрическая
проекция
окружности – это
эллипс.
Для упрощения
построения
изометрии
окружности
используется овал
(составная
циркульная
кривая).

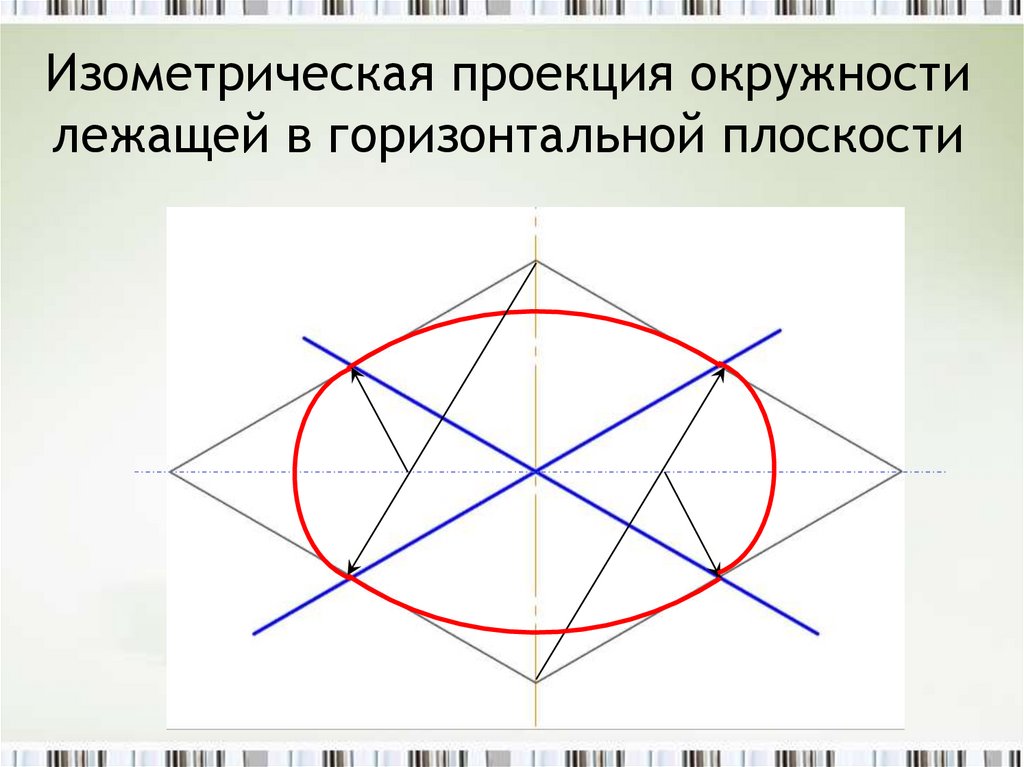

21.

Изометрическая проекция окружности
лежащей в горизонтальной плоскости
