Практика 1 ЭО и схемы ЭС и ПС

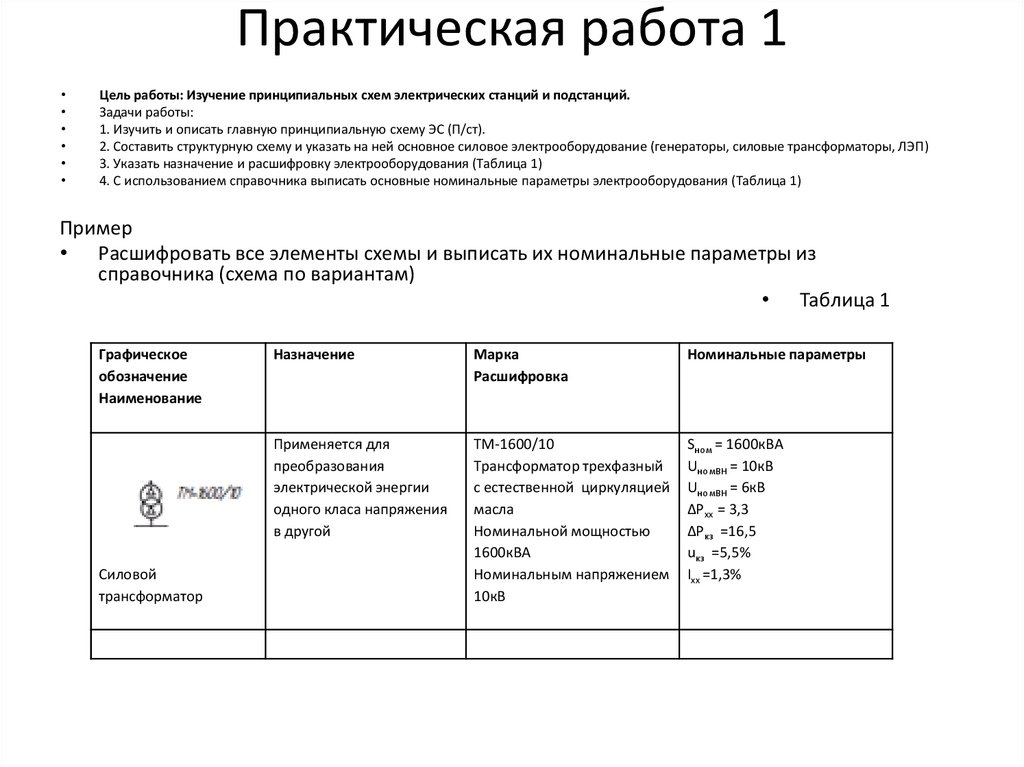

1. Практическая работа 1
Цель работы: Изучение принципиальных схем электрических станций и подстанций.
Задачи работы:

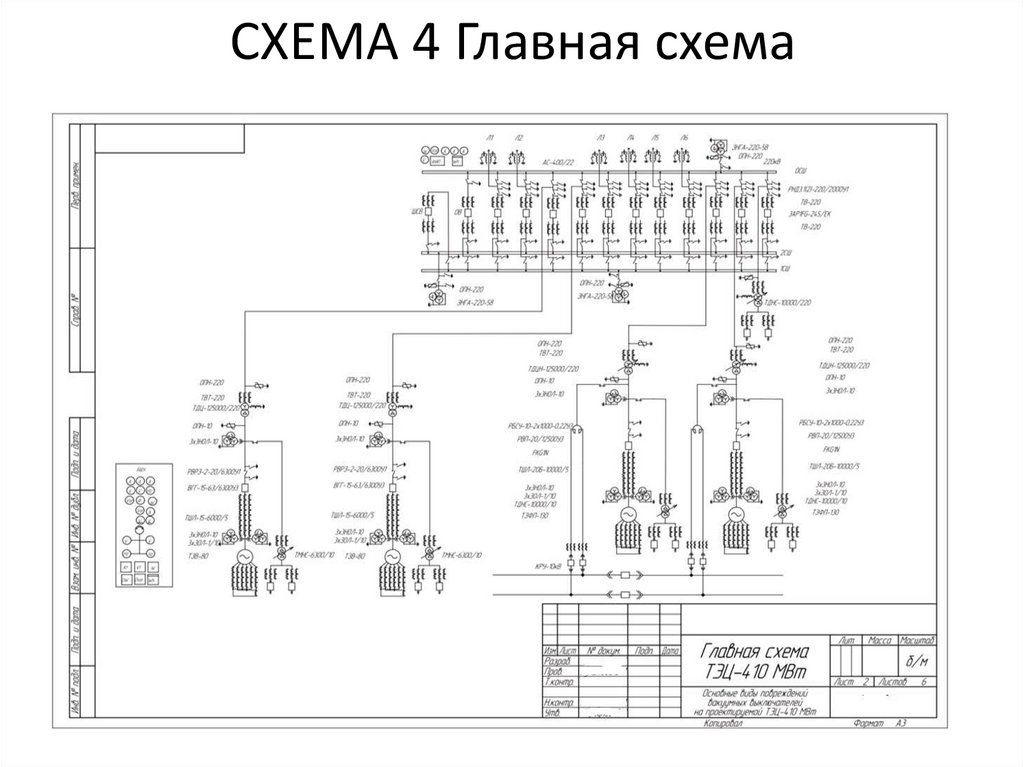

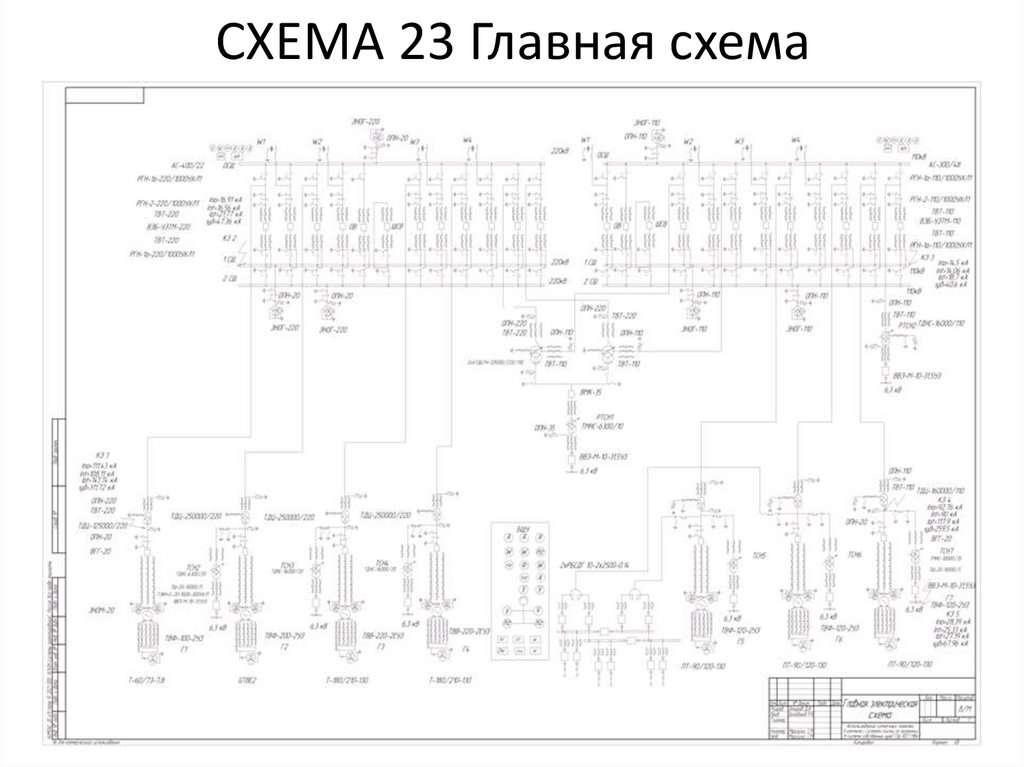

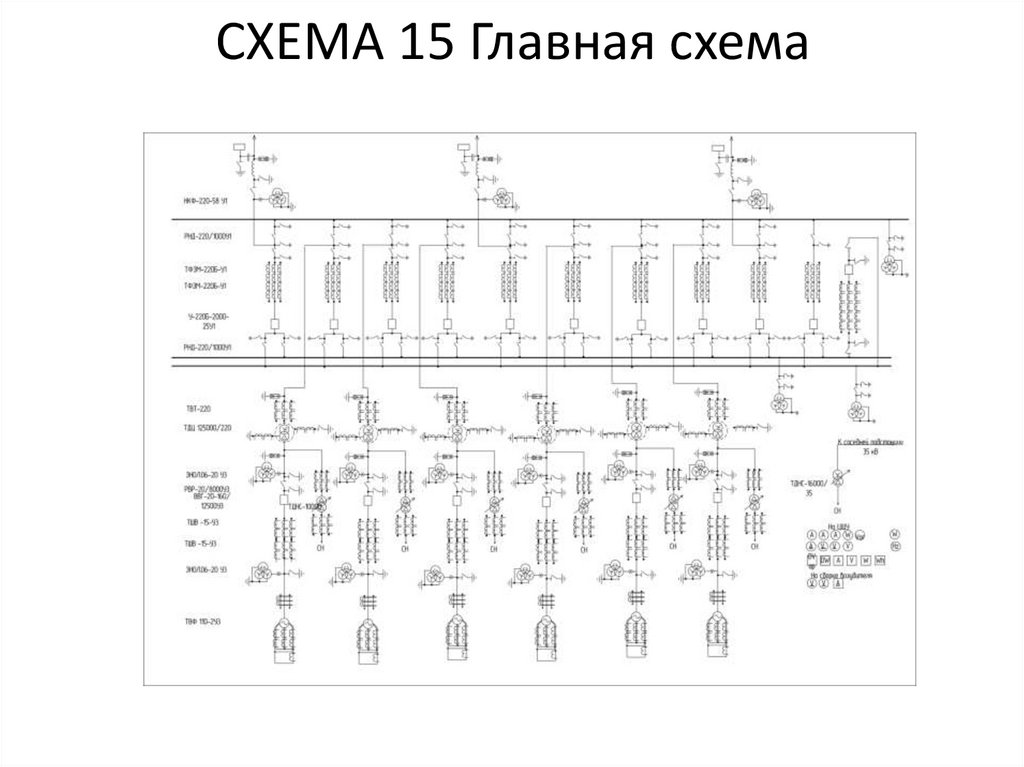

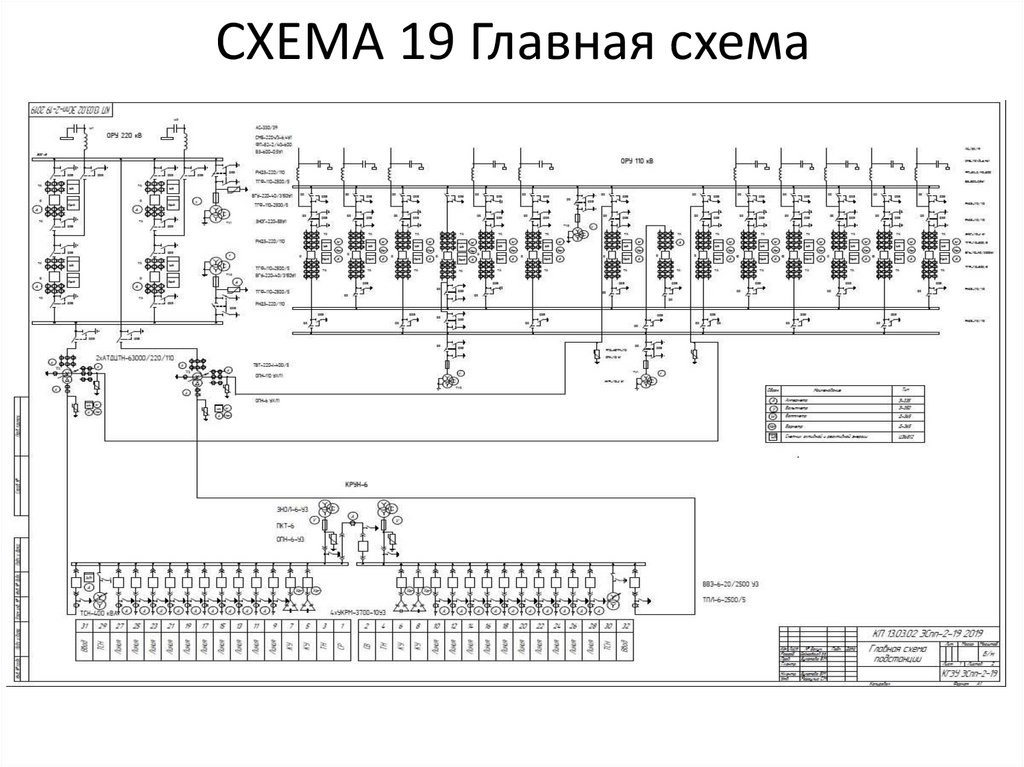

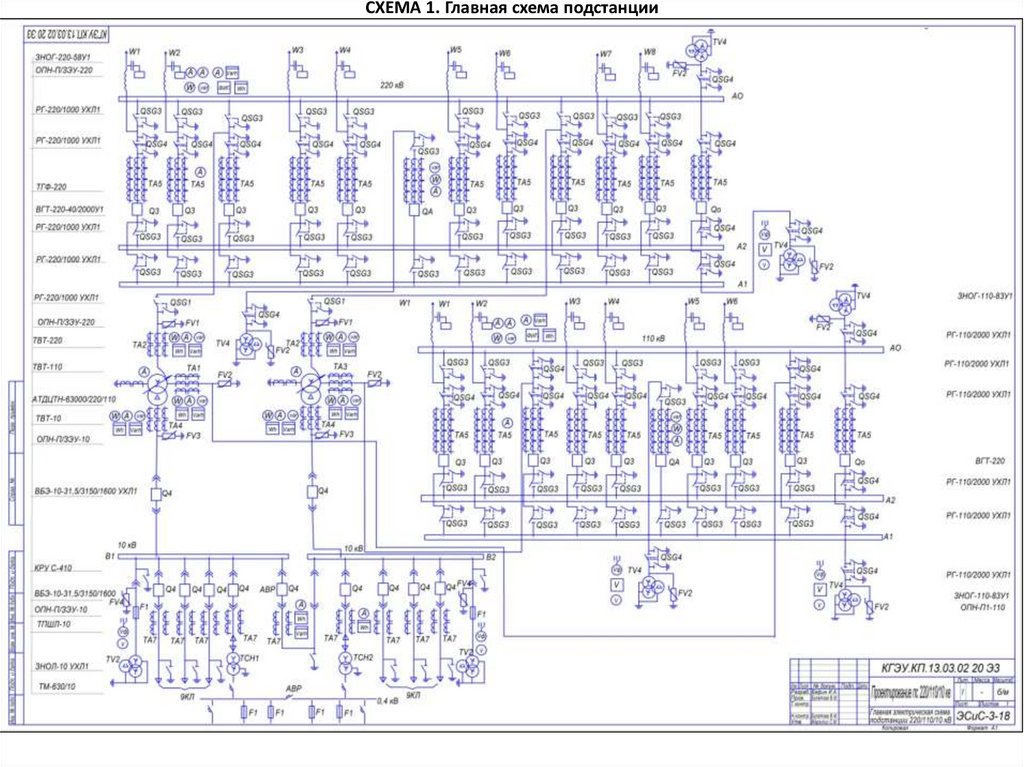

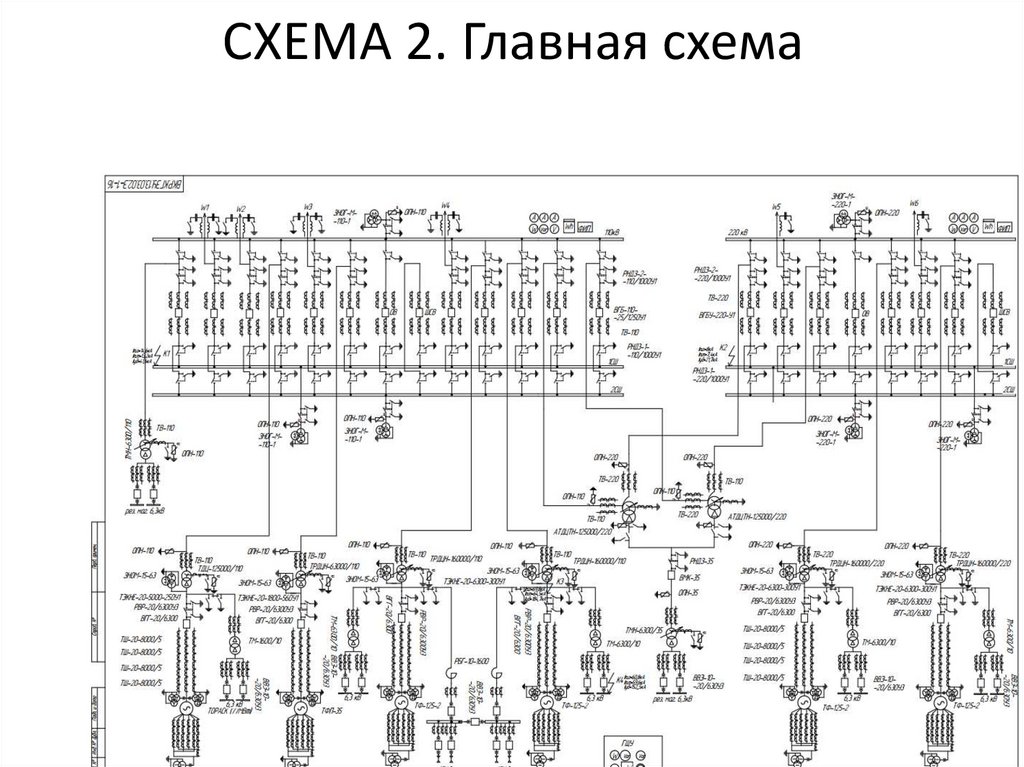

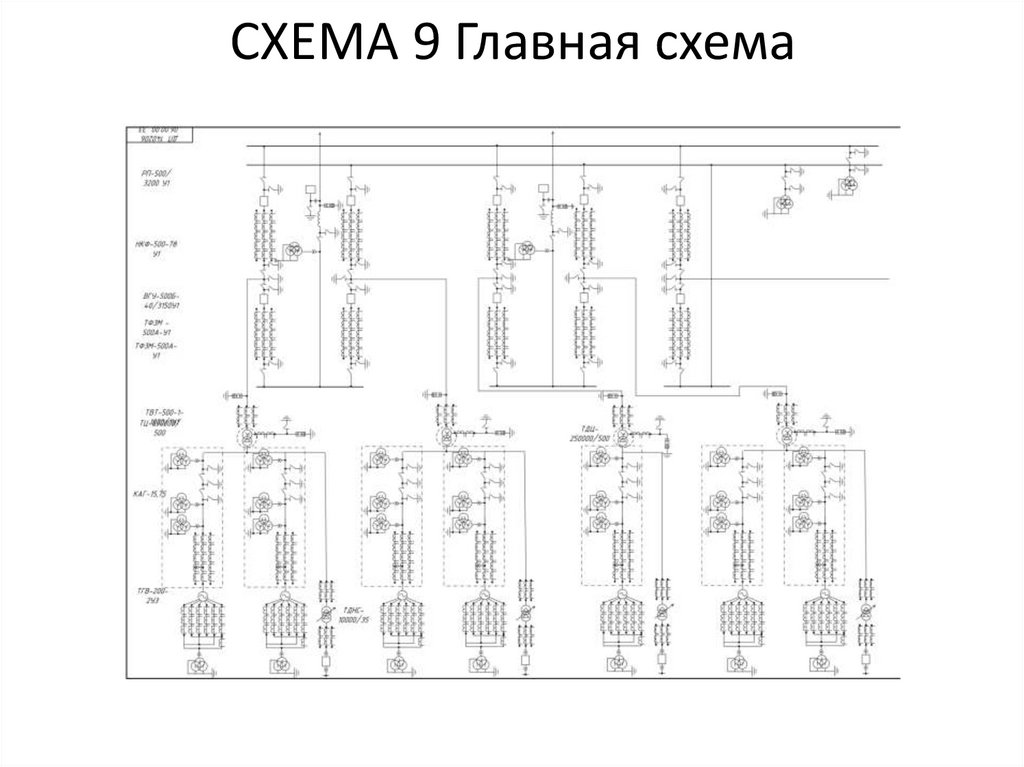

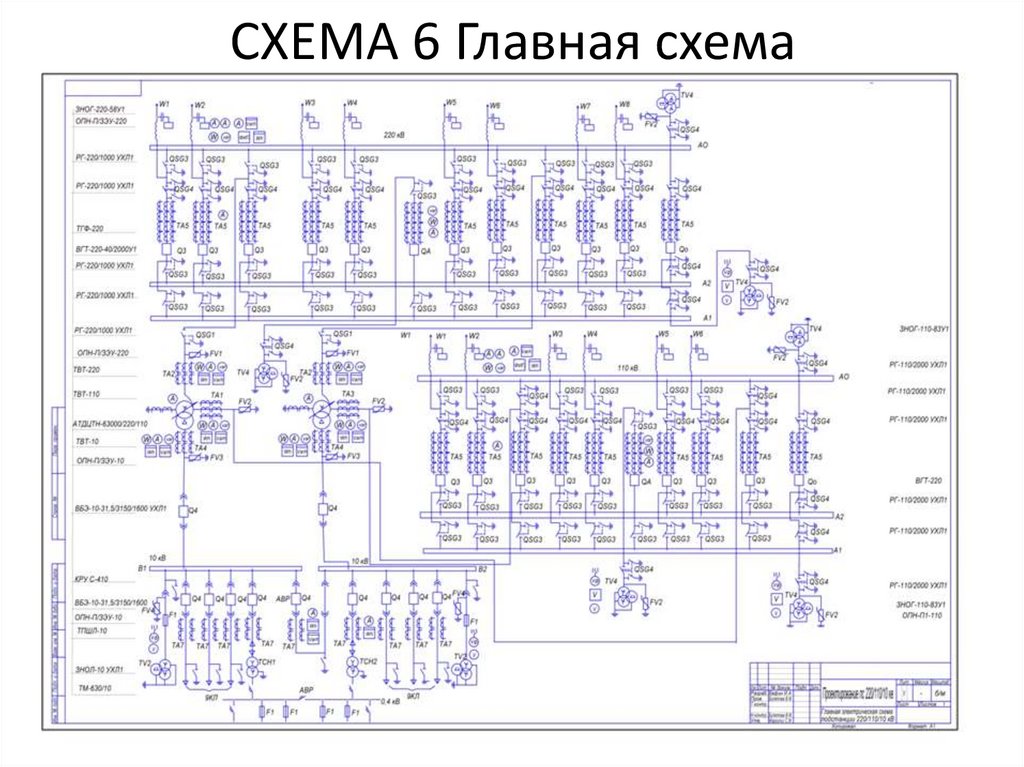

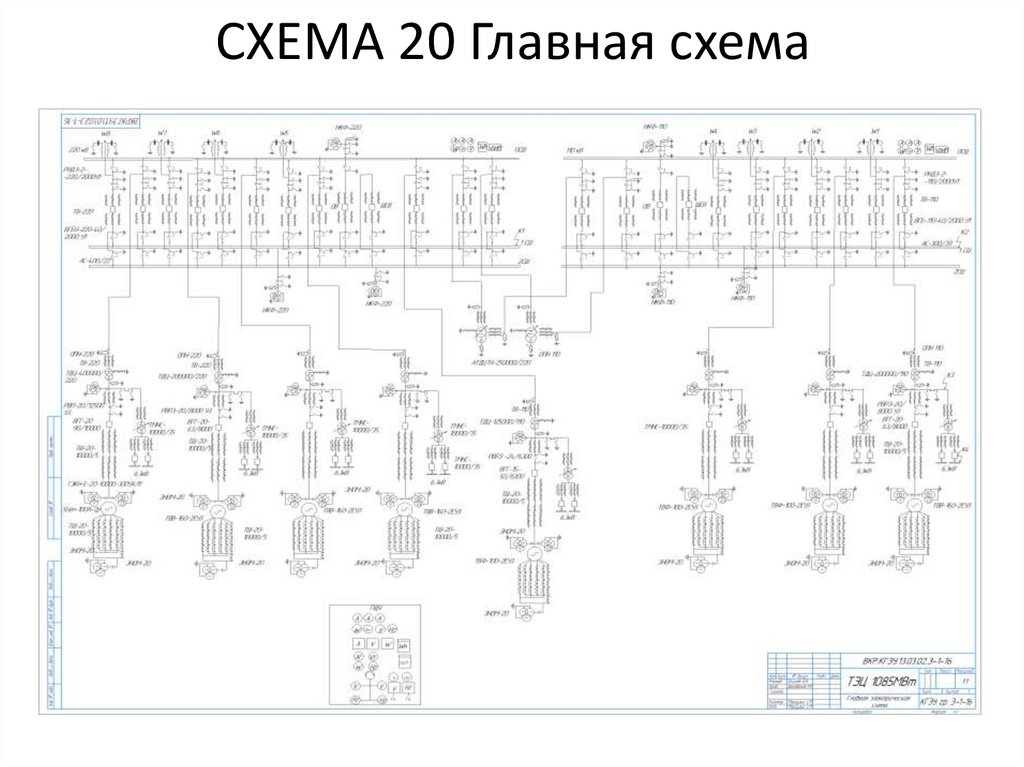

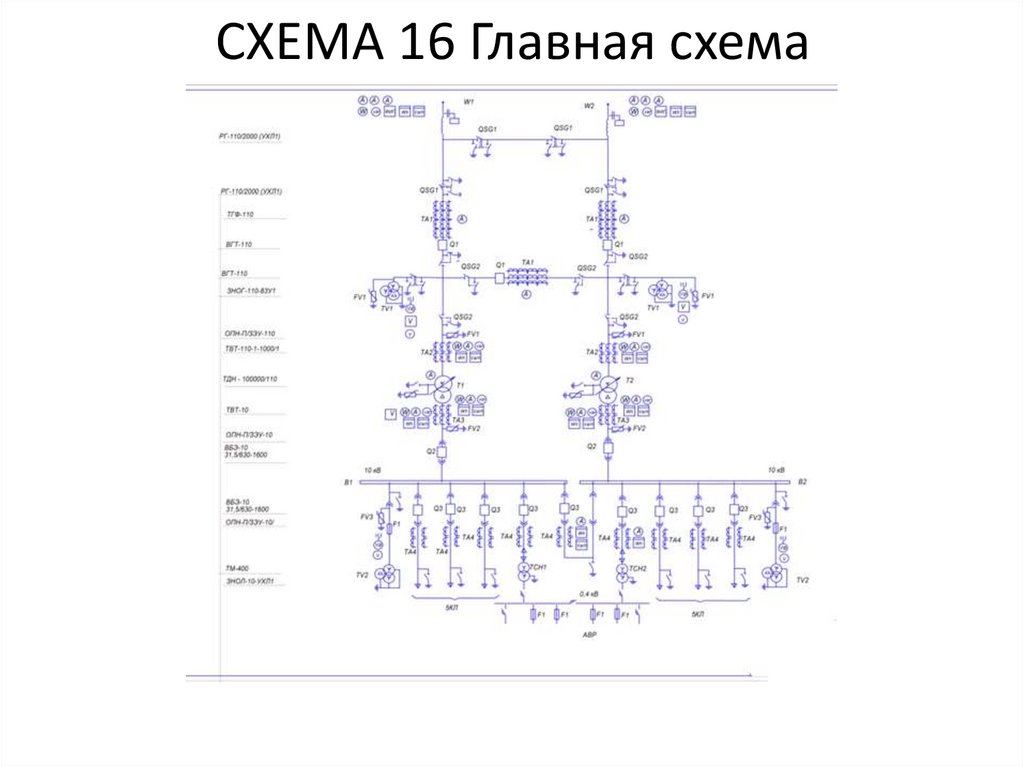

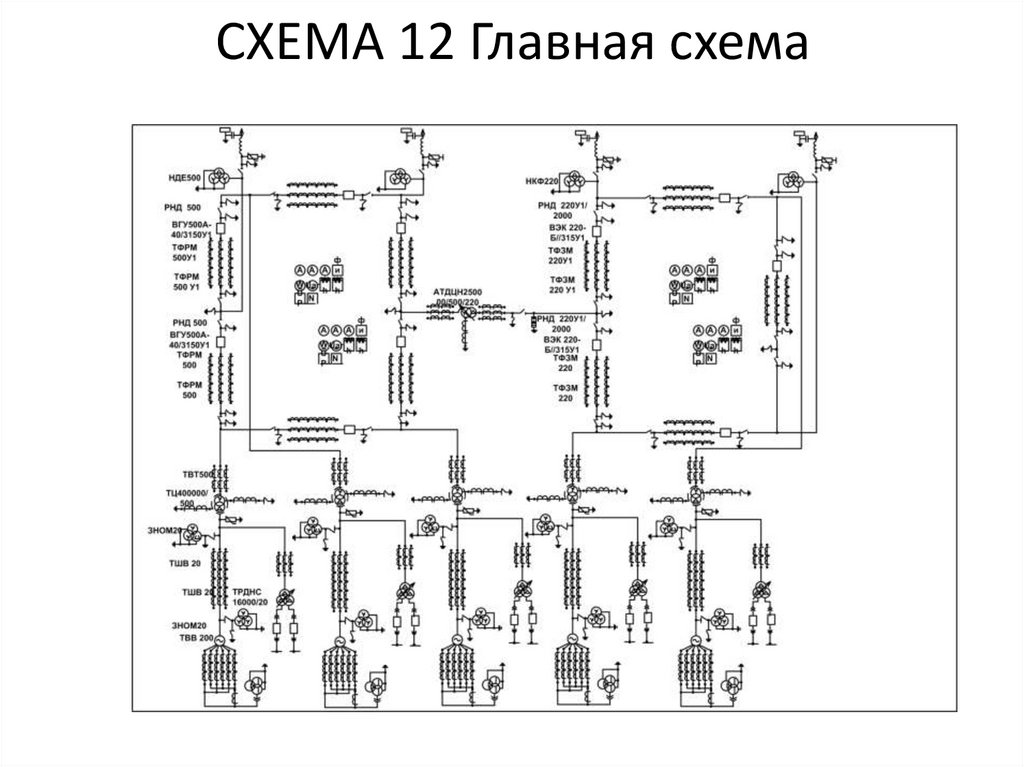

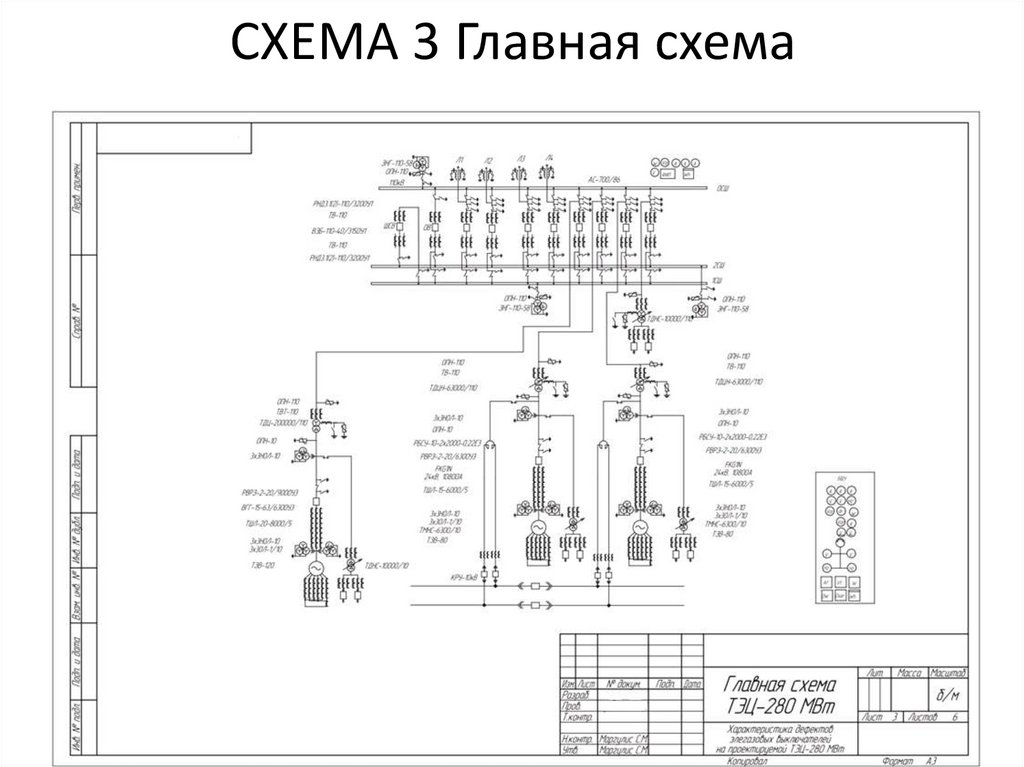

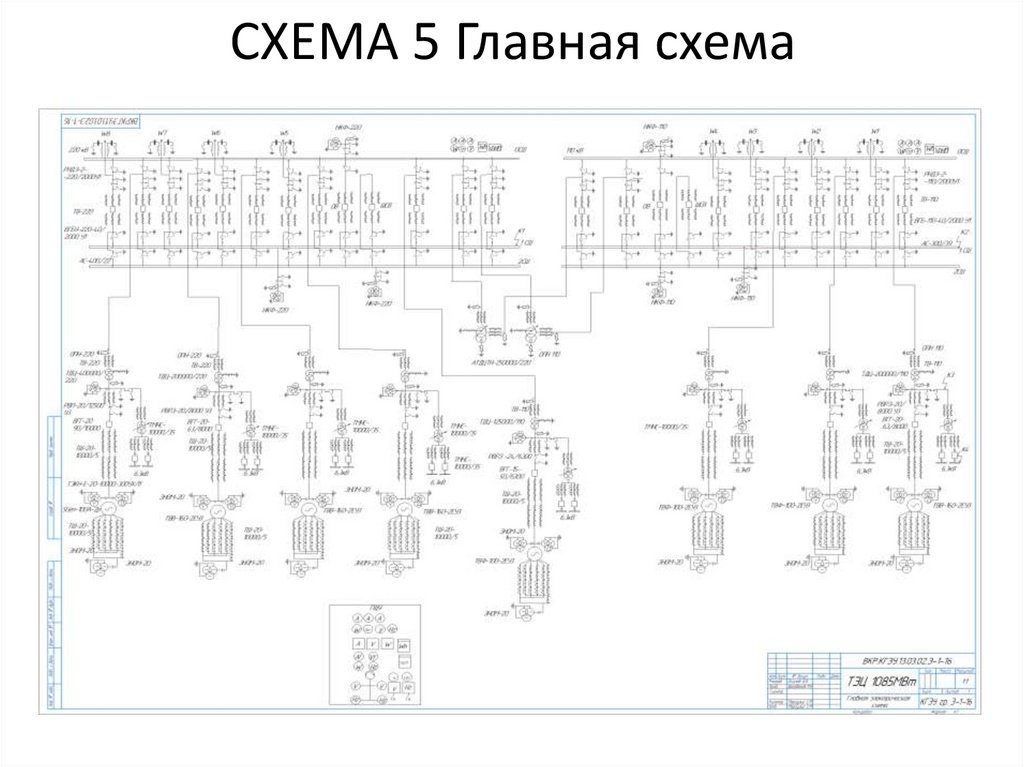

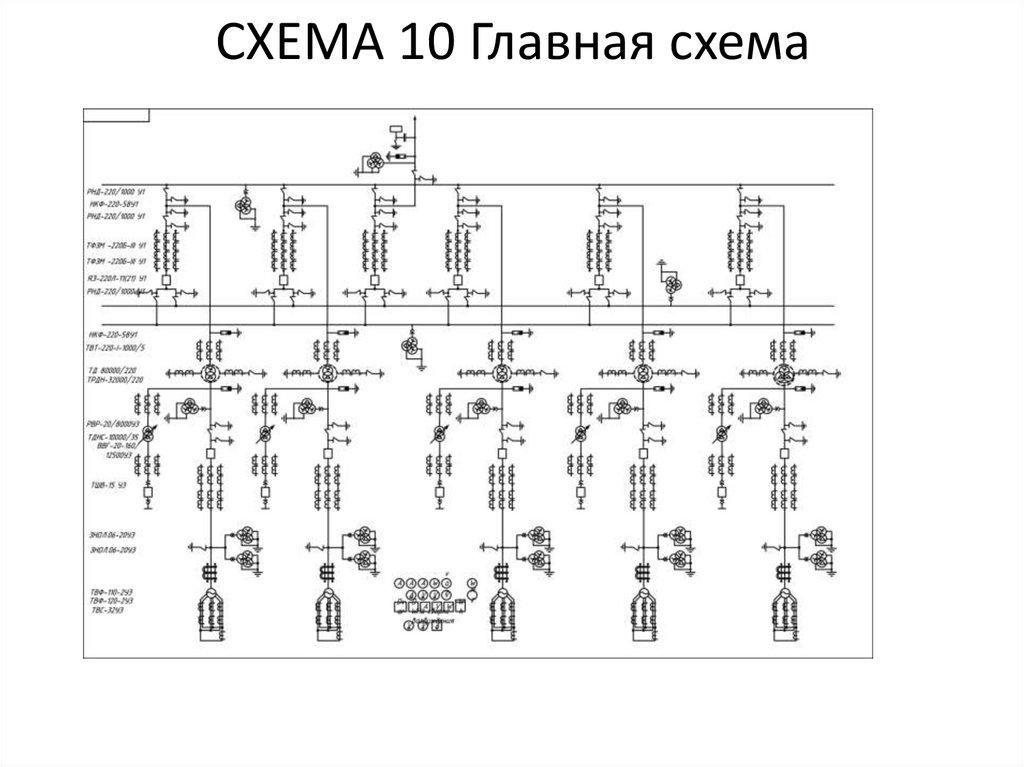

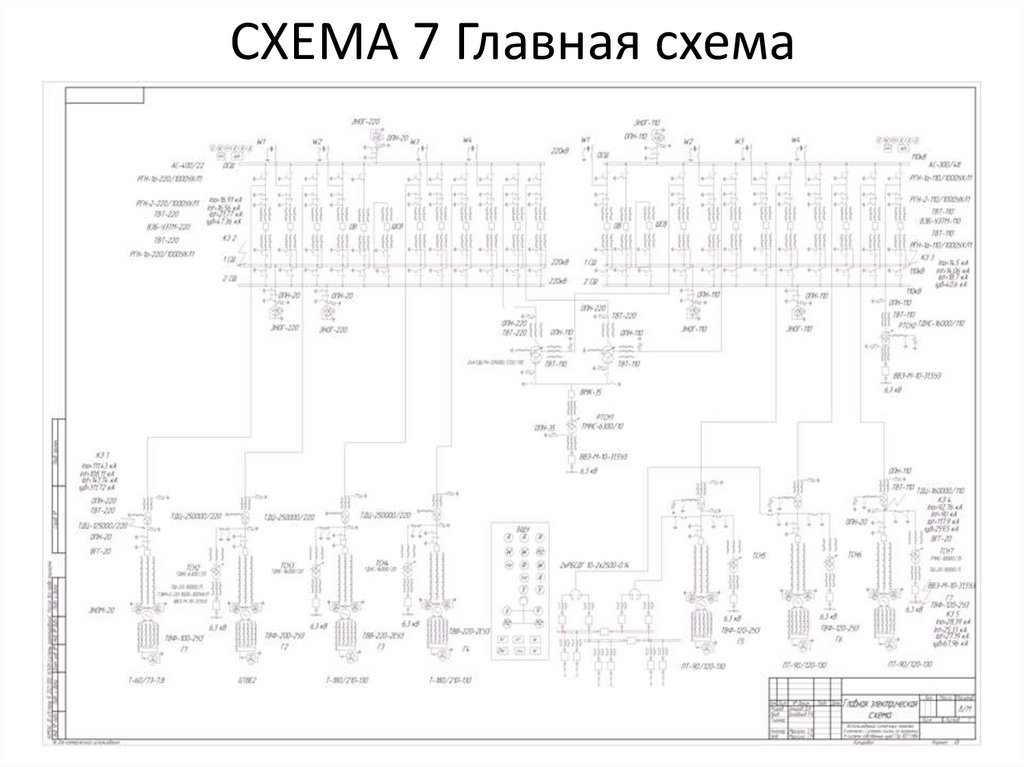

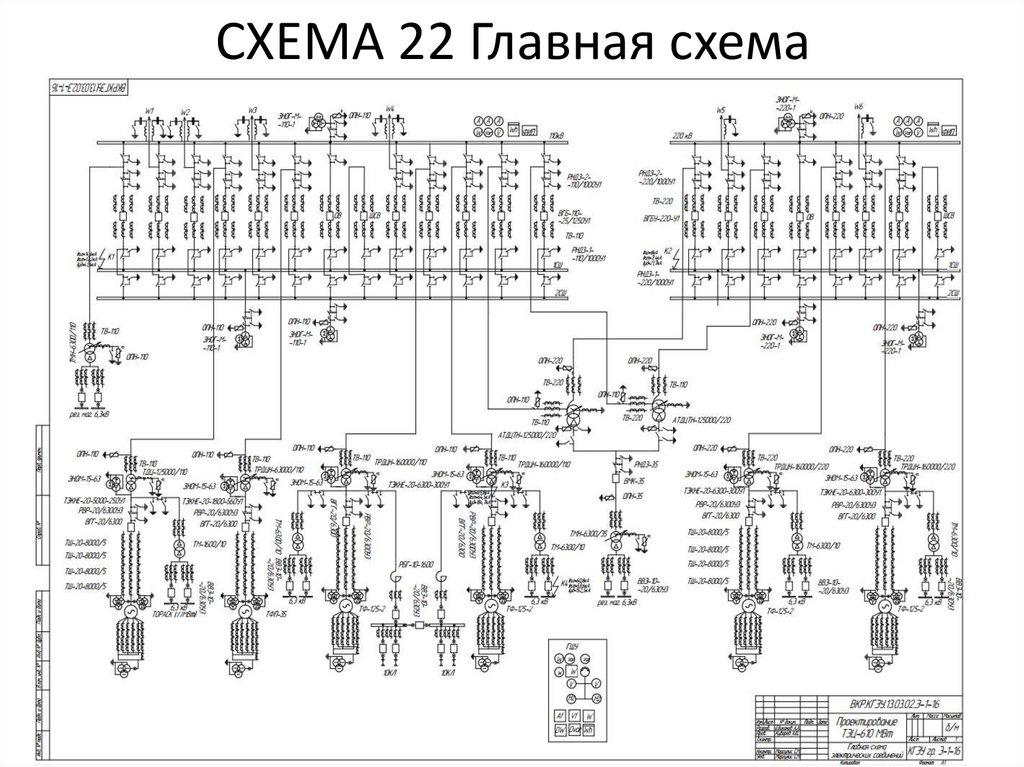

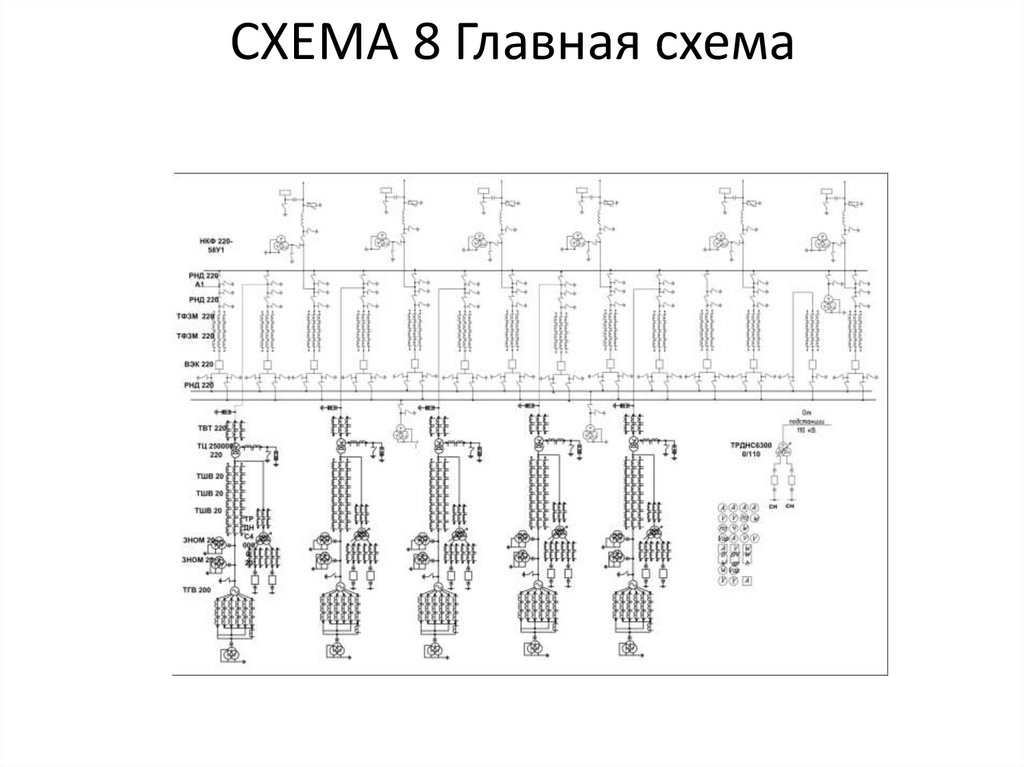

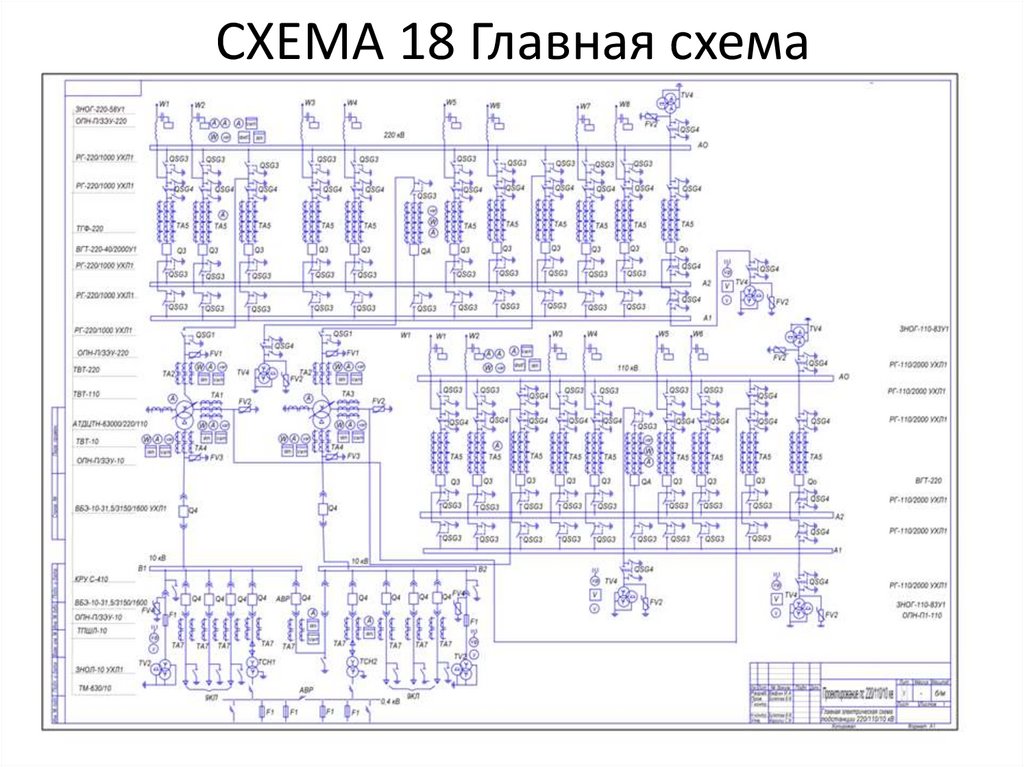

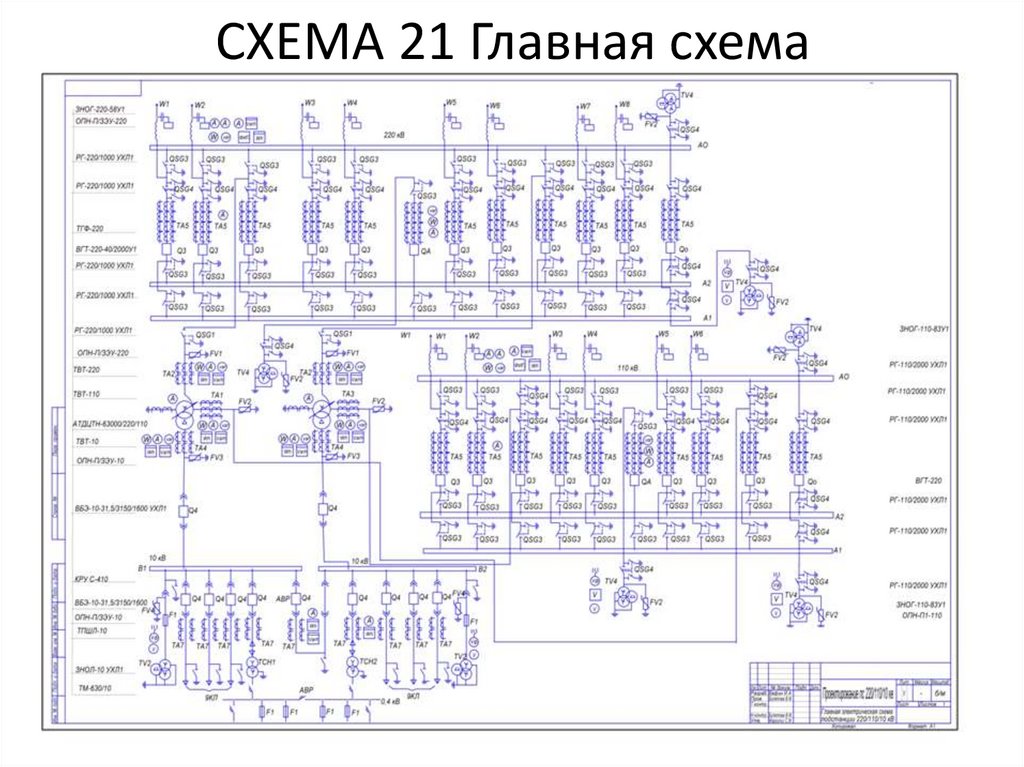

1. Изучить и описать главную принципиальную схему ЭС (П/ст).
2. Составить структурную схему и указать на ней основное силовое электрооборудование (генераторы, силовые трансформаторы, ЛЭП)
3. Указать назначение и расшифровку электрооборудования (Таблица 1)
4. С использованием справочника выписать основные номинальные параметры электрооборудования (Таблица 1)
Пример
• Расшифровать все элементы схемы и выписать их номинальные параметры из
справочника (схема по вариантам)
• Таблица 1
Графическое
обозначение
Наименование
Силовой
трансформатор
Назначение
Марка
Расшифровка
Номинальные параметры
Применяется для
преобразования
электрической энергии
одного класа напряжения
в другой
ТМ-1600/10
Трансформатор трехфазный
с естественной циркуляцией
масла
Номинальной мощностью
1600кВА
Номинальным напряжением
10кВ
Sном = 1600кВА
UномВН = 10кВ
UномВН = 6кВ
∆Рхх = 3,3
∆Ркз =16,5
uкз =5,5%
Iхх =1,3%

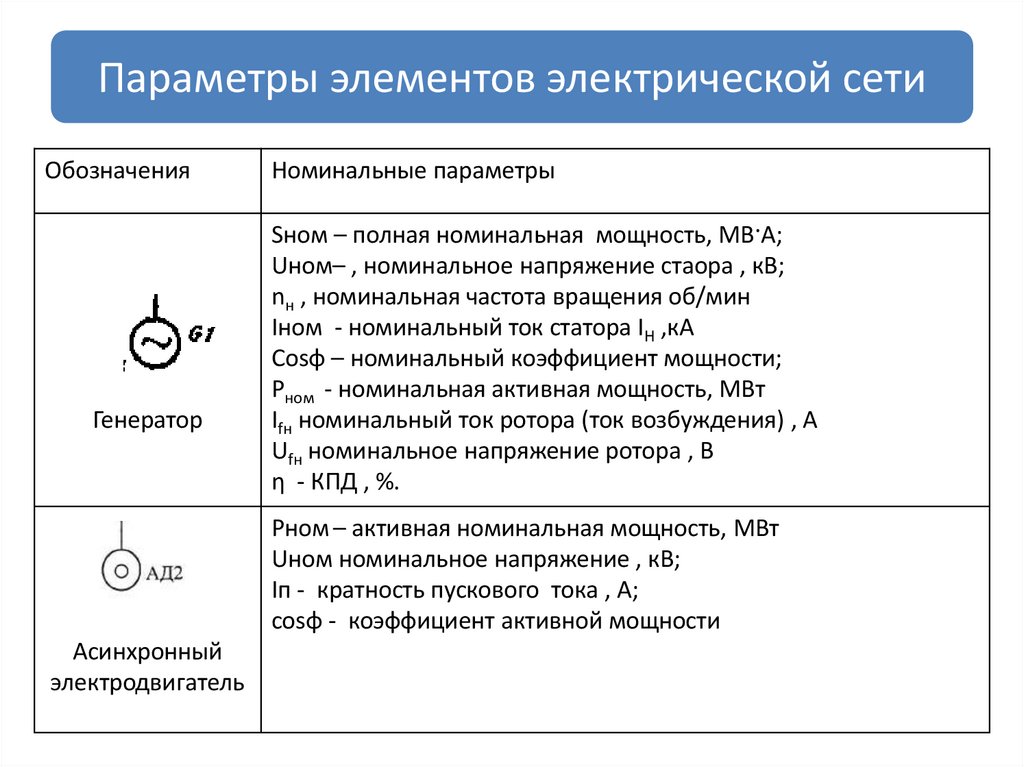

2. Параметры элементов электрической сети
ОбозначенияГенератор
Номинальные параметры
Sном – полная номинальная мощность, МВ·А;
Uном– , номинальное напряжение стаора , кВ;
nн , номинальная частота вращения об/мин
Iном - номинальный ток статора IH ,кА
Cosφ – номинальный коэффициент мощности;
Рном - номинальная активная мощность, МВт
Ifн номинальный ток ротора (ток возбуждения) , А
Ufн номинальное напряжение ротора , В
η - КПД , %.
Рном – активная номинальная мощность, МВт
Uном номинальное напряжение , кВ;
Iп - кратность пускового тока , А;
cosφ - коэффициент активной мощности
Асинхронный
электродвигатель
3.

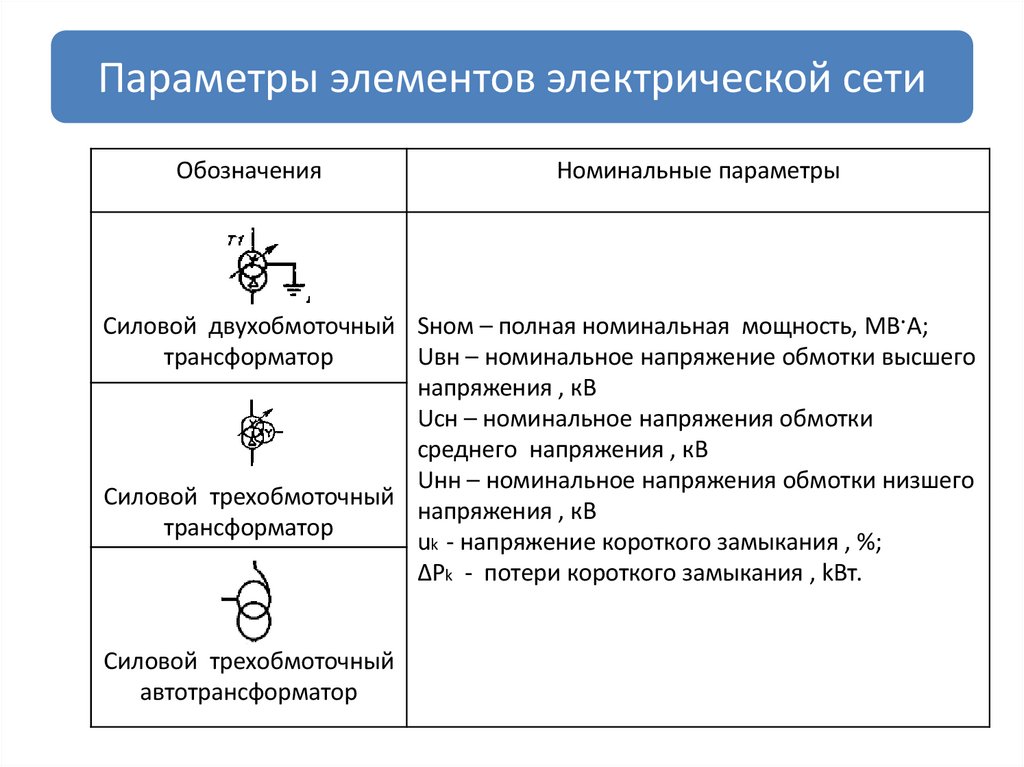

Параметры элементов электрической сетиОбозначения
Номинальные параметры
Силовой двухобмоточный Sном – полная номинальная мощность, МВ·А;
трансформатор
Uвн – номинальное напряжение обмотки высшего
напряжения , кВ
Uсн – номинальное напряжения обмотки
среднего напряжения , кВ
Uнн – номинальное напряжения обмотки низшего
Силовой трехобмоточный
напряжения , кВ
трансформатор
uk - напряжение короткого замыкания , %;
∆Pk - потери короткого замыкания , kВт.
Силовой трехобмоточный
автотрансформатор
4.

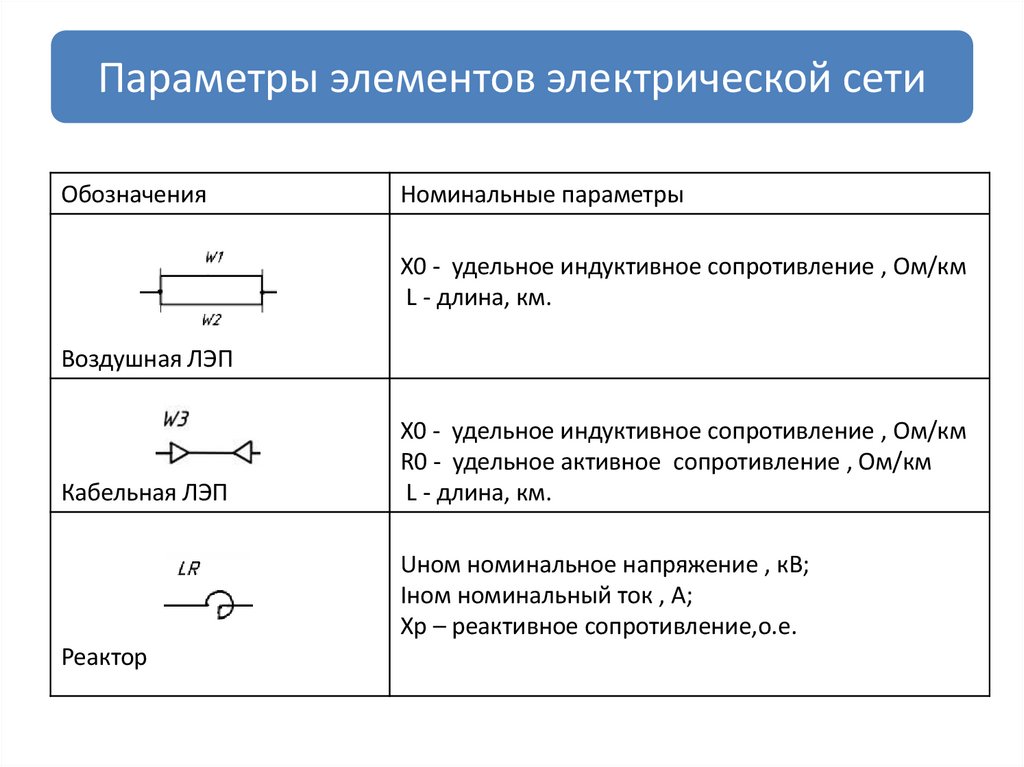

Параметры элементов электрической сетиОбозначения
Номинальные параметры
Х0 - удельное индуктивное сопротивление , Ом/км
L - длина, км.
Воздушная ЛЭП
Кабельная ЛЭП
Х0 - удельное индуктивное сопротивление , Ом/км
R0 - удельное активное сопротивление , Ом/км
L - длина, км.
Uном номинальное напряжение , кВ;
Iном номинальный ток , А;
Xp – реактивное сопротивление,о.е.
Реактор

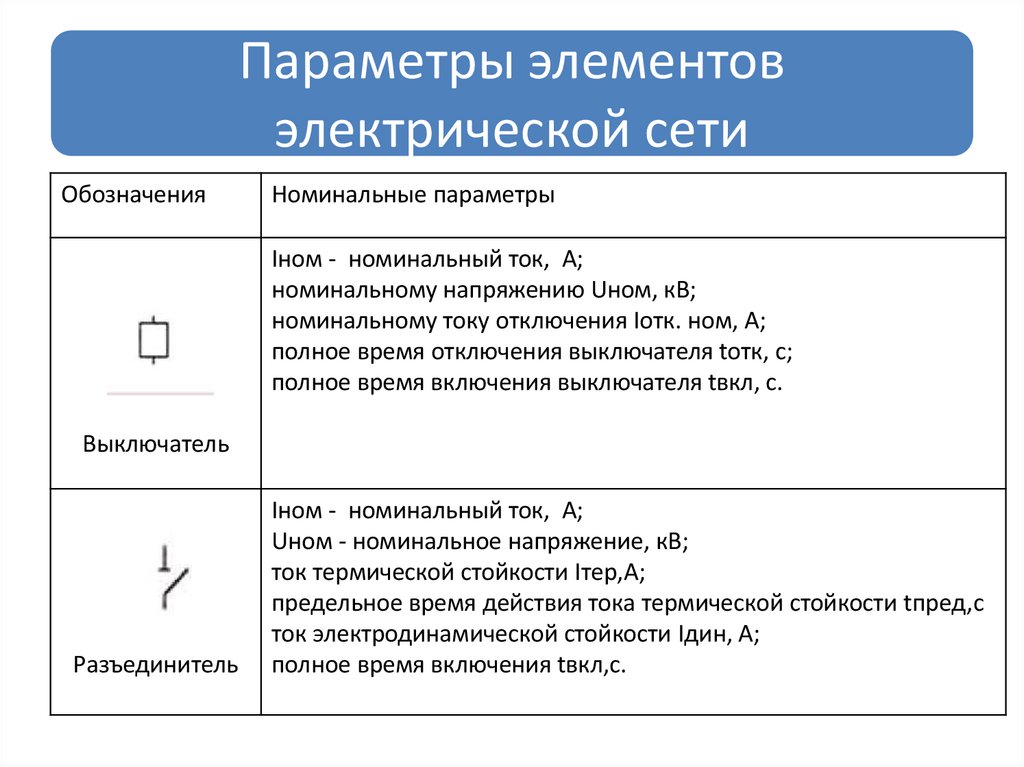

5. Параметры элементов электрической сети
ОбозначенияНоминальные параметры
Iном - номинальный ток, А;
номинальному напряжению Uном, кВ;
номинальному току отключения Iотк. ном, А;
полное время отключения выключателя tотк, с;
полное время включения выключателя tвкл, с.
Выключатель
Разъединитель
Iном - номинальный ток, А;
Uном - номинальное напряжение, кВ;
ток термической стойкости Iтер,А;
предельное время действия тока термической стойкости tпред,с
ток электродинамической стойкости Iдин, А;
полное время включения tвкл,с.

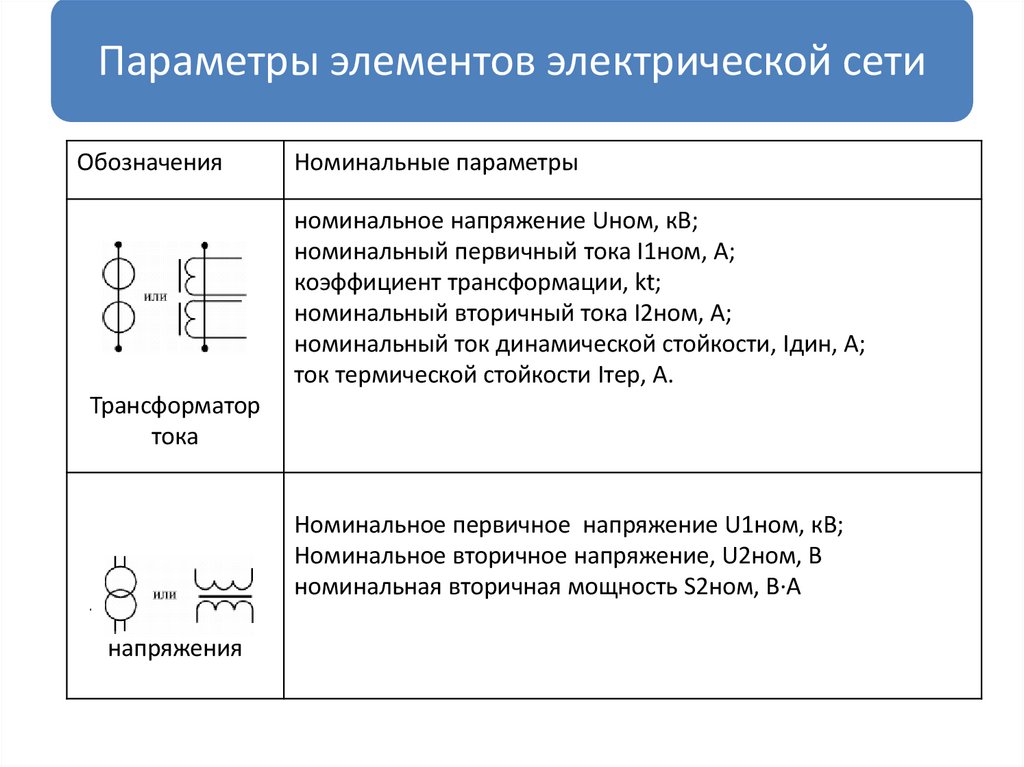

6. Параметры элементов электрической сети
ОбозначенияНоминальные параметры
номинальное напряжение Uном, кВ;
номинальный первичный тока I1ном, А;
коэффициент трансформации, kt;
номинальный вторичный тока I2ном, А;
номинальный ток динамической стойкости, Iдин, А;
ток термической стойкости Iтер, А.
Трансформатор
тока
Номинальное первичное напряжение U1ном, кВ;
Номинальное вторичное напряжение, U2ном, В
номинальная вторичная мощность S2ном, В∙А
Трансформатор
напряжения
