1.

Концепция по системе вентиляции и осушения
на базе оборудования Dantherm DanX
для проекта
Аквапарк, г. Краснодар

2.

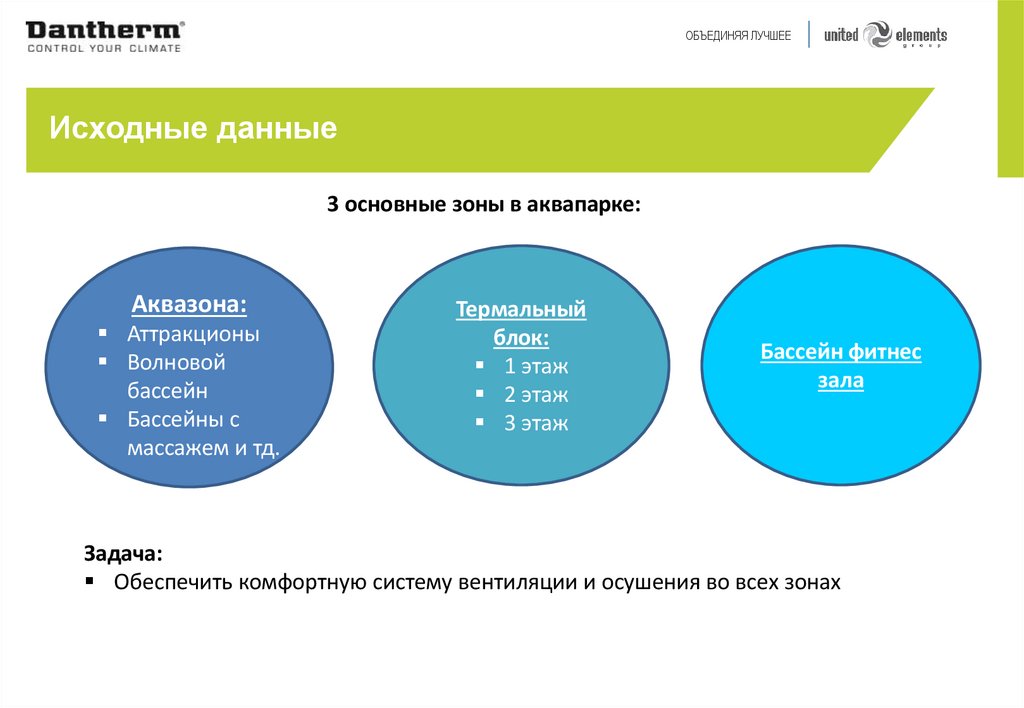

Исходные данные
3 основные зоны в аквапарке:
Аквазона:
Аттракционы
Волновой
бассейн
Бассейны с
массажем и тд.
Термальный
блок:
1 этаж
2 этаж
3 этаж
Бассейн фитнес
зала
Задача:
Обеспечить комфортную систему вентиляции и осушения во всех зонах
HITACHI CHILLERS
ОБЪЕДИНЯЯ ЛУЧШЕЕ

3.

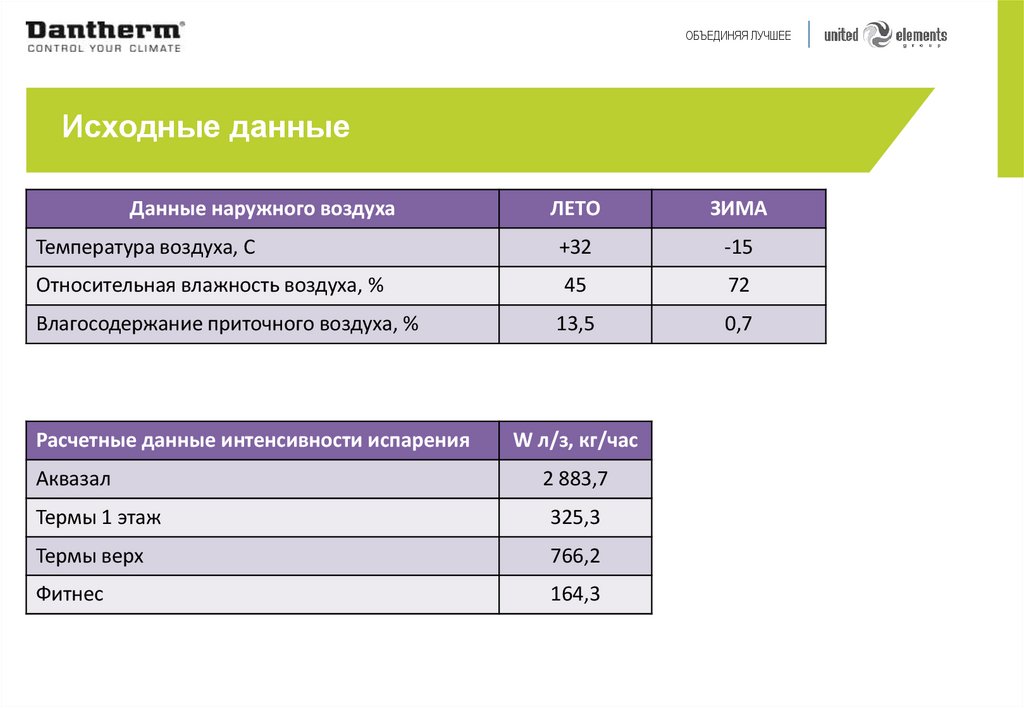

Исходные данные
Данные наружного воздуха
ЛЕТО
ЗИМА
Температура воздуха, С
+32
-15
Относительная влажность воздуха, %
45
72
Влагосодержание приточного воздуха, %
13,5
0,7
Расчетные данные интенсивности испарения
W л/з, кг/час
Аквазал
2 883,7
Термы 1 этаж
325,3
Термы верх
766,2
Фитнес
164,3
HITACHI CHILLERS
ОБЪЕДИНЯЯ ЛУЧШЕЕ

4.

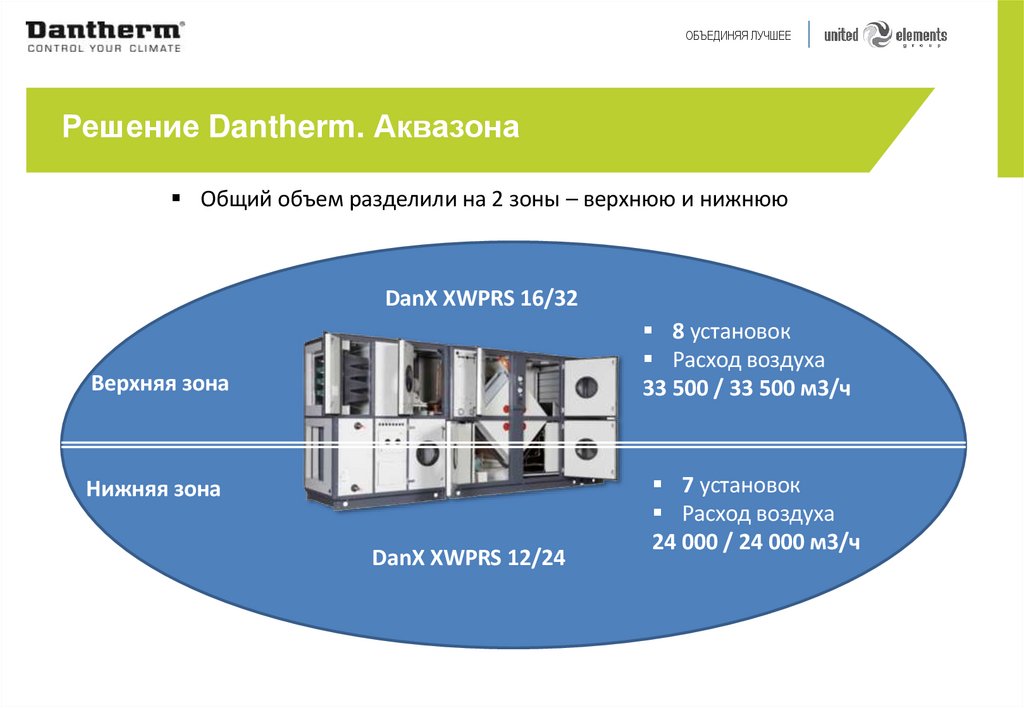

Решение Dantherm. Аквазона
Общий объем разделили на 2 зоны – верхнюю и нижнюю
DanX XWPRS 16/32
8 установок
Расход воздуха
33 500 / 33 500 м3/ч
Верхняя зона
Нижняя зона
DanX XWPRS 12/24
7 установок
Расход воздуха
24 000 / 24 000 м3/ч
HITACHI CHILLERS
ОБЪЕДИНЯЯ ЛУЧШЕЕ

5.

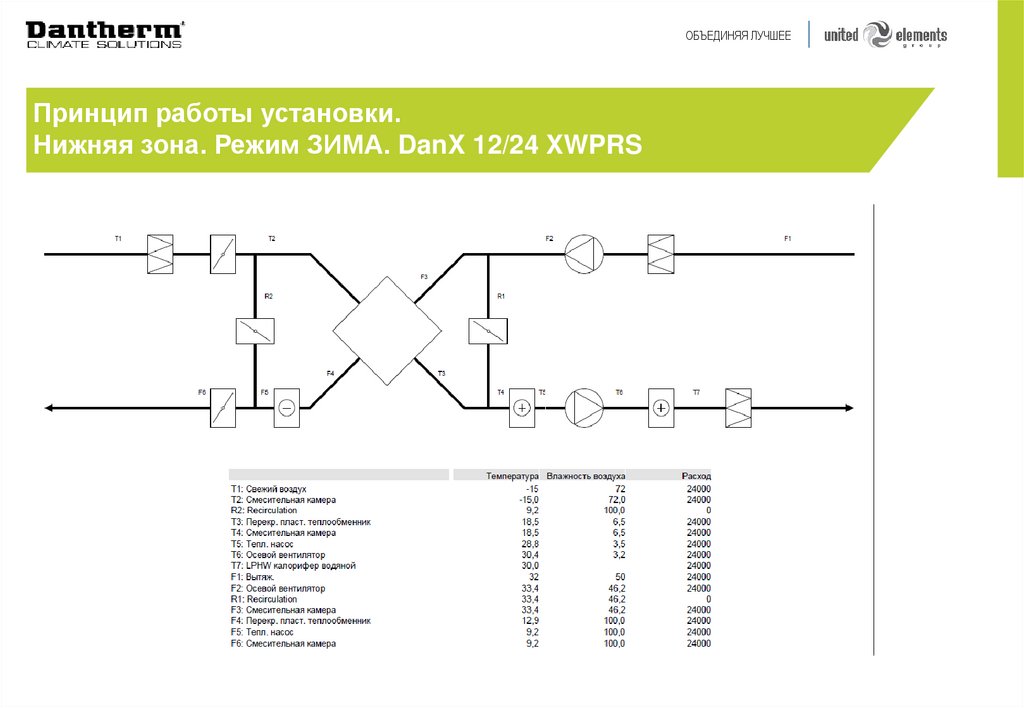

Принцип работы установки.
Нижняя зона. Режим ЗИМА. DanX 12/24 XWPRS
HITACHI CHILLERS
ОБЪЕДИНЯЯ ЛУЧШЕЕ

6.

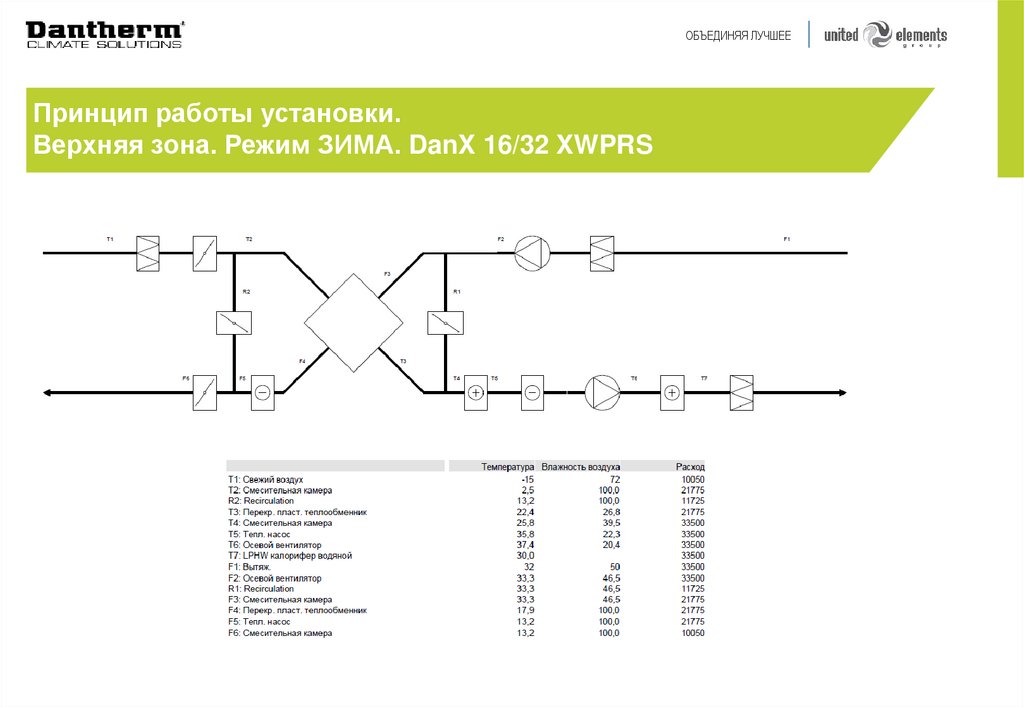

Принцип работы установки.
Верхняя зона. Режим ЗИМА. DanX 16/32 XWPRS
HITACHI CHILLERS
ОБЪЕДИНЯЯ ЛУЧШЕЕ

7.

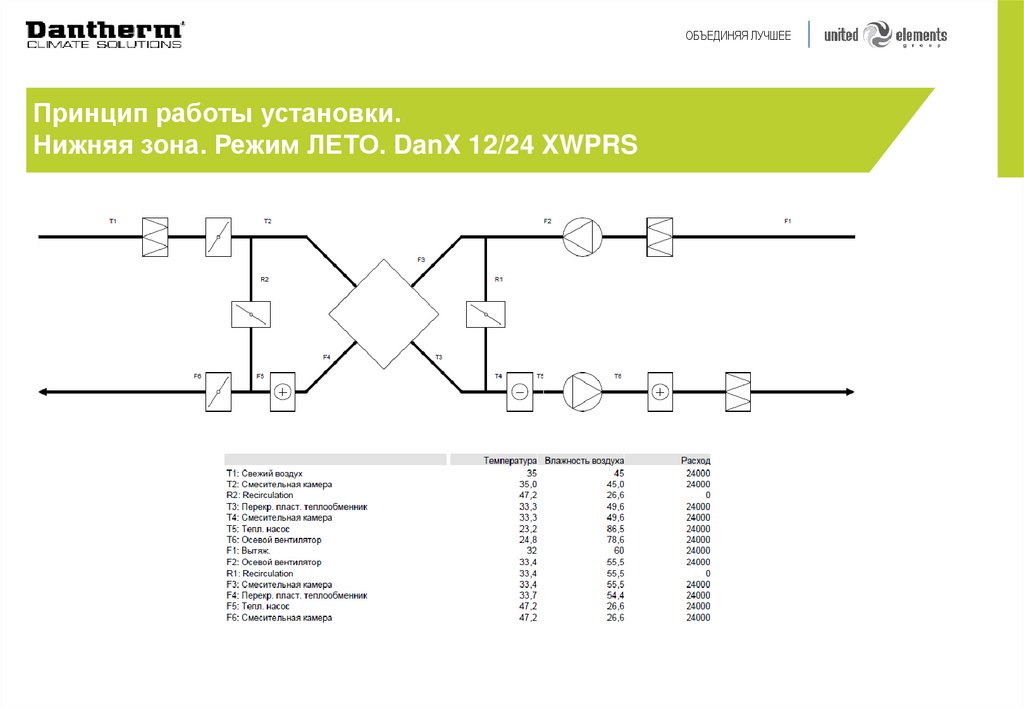

Принцип работы установки.
Нижняя зона. Режим ЛЕТО. DanX 12/24 XWPRS
HITACHI CHILLERS
ОБЪЕДИНЯЯ ЛУЧШЕЕ

8.

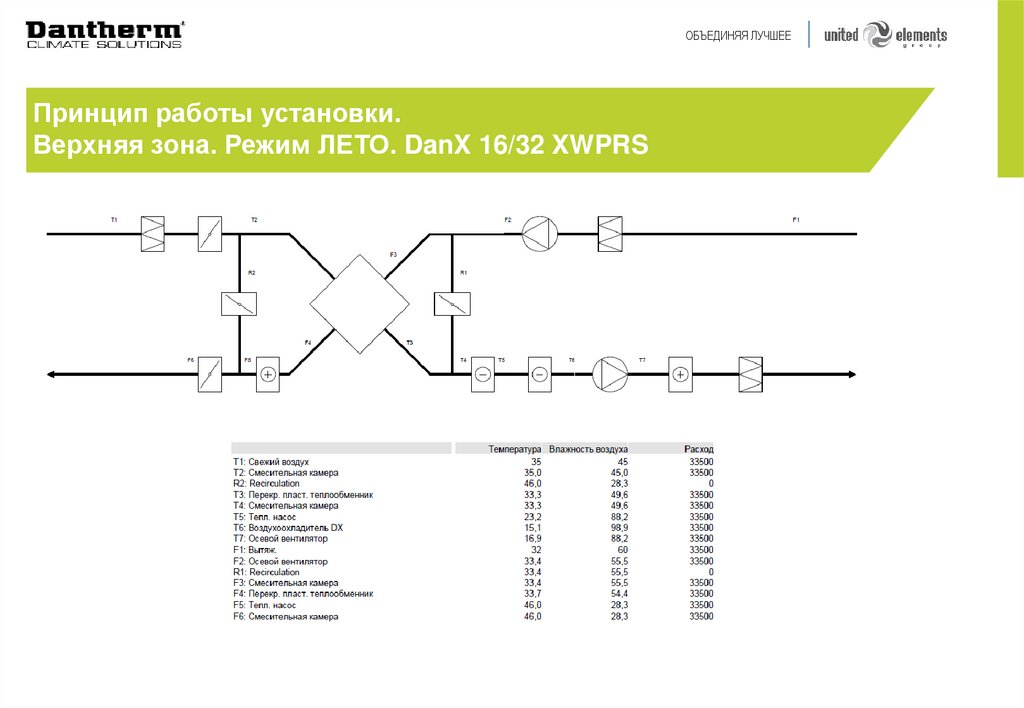

Принцип работы установки.
Верхняя зона. Режим ЛЕТО. DanX 16/32 XWPRS
HITACHI CHILLERS
ОБЪЕДИНЯЯ ЛУЧШЕЕ

9.

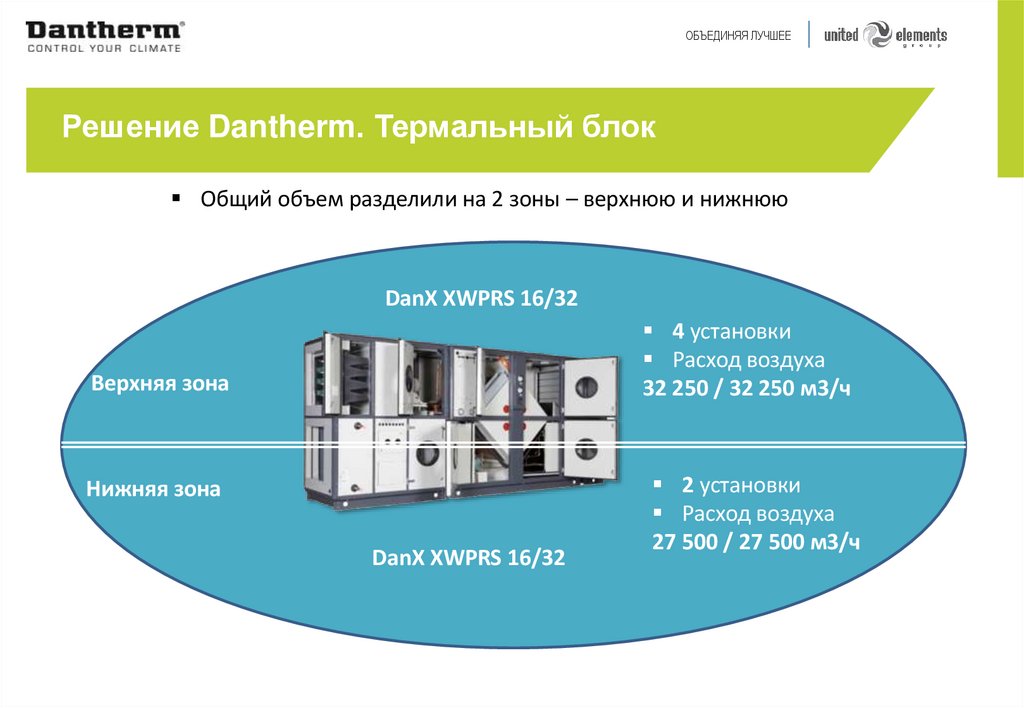

Решение Dantherm. Термальный блок
Общий объем разделили на 2 зоны – верхнюю и нижнюю
DanX XWPRS 16/32
4 установки
Расход воздуха
32 250 / 32 250 м3/ч
Верхняя зона
Нижняя зона
DanX XWPRS 16/32
2 установки
Расход воздуха
27 500 / 27 500 м3/ч
HITACHI CHILLERS
ОБЪЕДИНЯЯ ЛУЧШЕЕ

10.

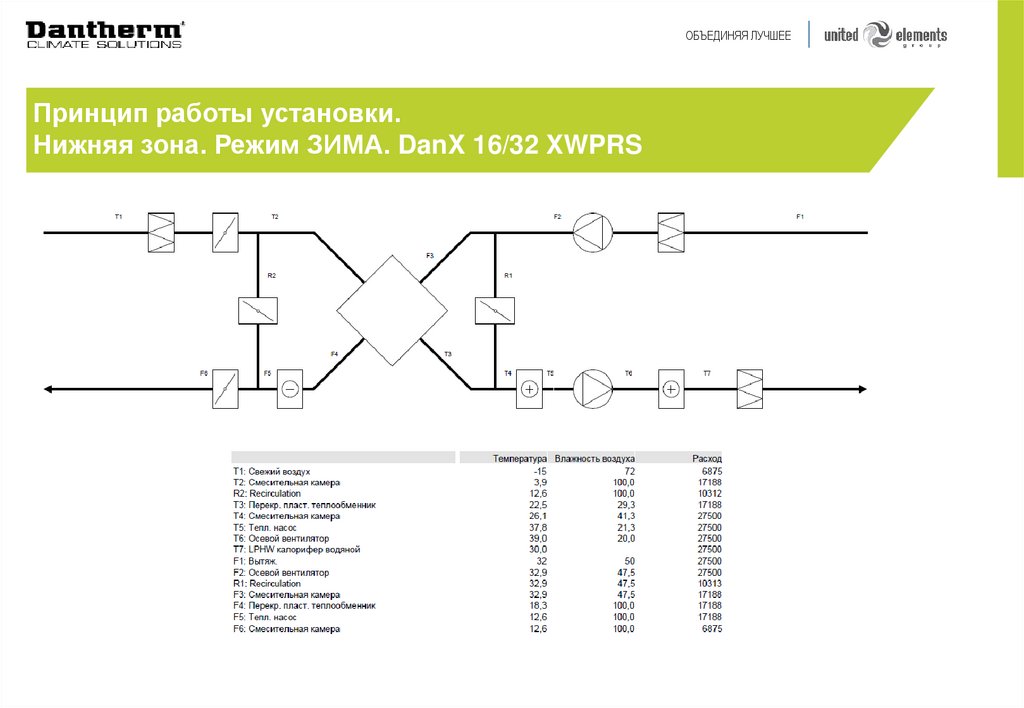

Принцип работы установки.
Нижняя зона. Режим ЗИМА. DanX 16/32 XWPRS
HITACHI CHILLERS
ОБЪЕДИНЯЯ ЛУЧШЕЕ

11.

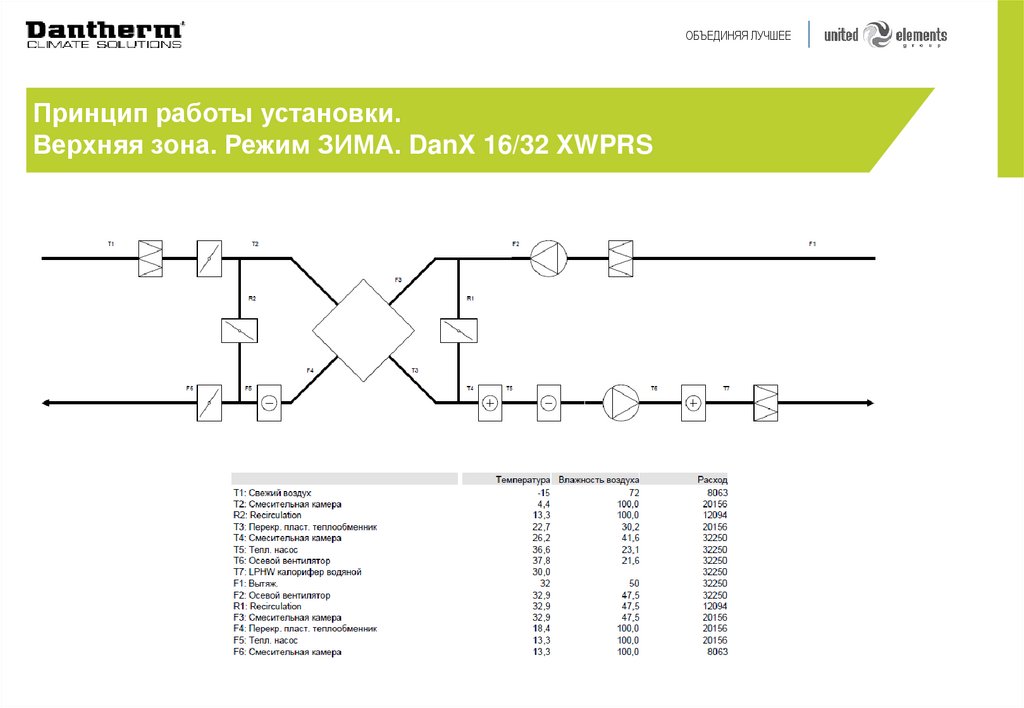

Принцип работы установки.
Верхняя зона. Режим ЗИМА. DanX 16/32 XWPRS
HITACHI CHILLERS
ОБЪЕДИНЯЯ ЛУЧШЕЕ

12.

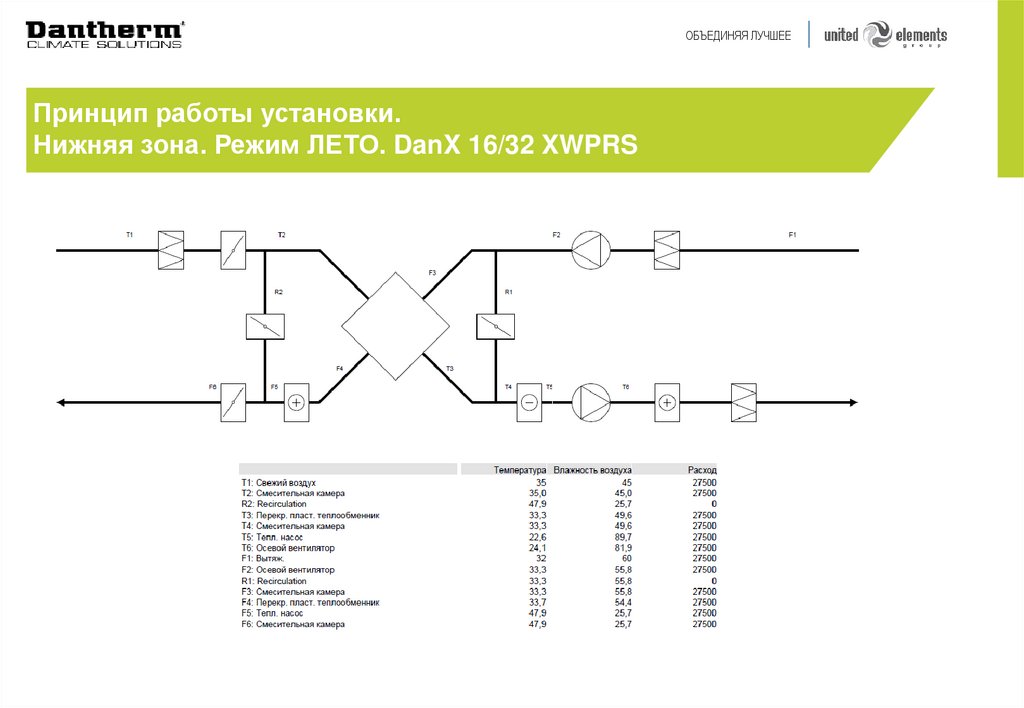

Принцип работы установки.
Нижняя зона. Режим ЛЕТО. DanX 16/32 XWPRS
HITACHI CHILLERS
ОБЪЕДИНЯЯ ЛУЧШЕЕ

13.

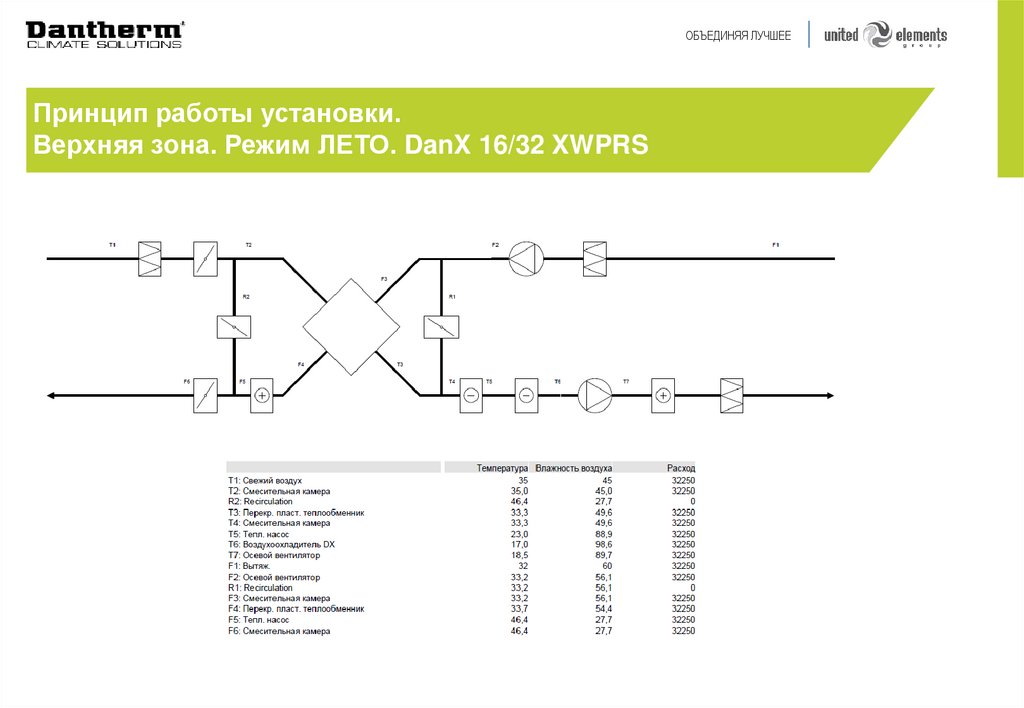

Принцип работы установки.
Верхняя зона. Режим ЛЕТО. DanX 16/32 XWPRS
HITACHI CHILLERS
ОБЪЕДИНЯЯ ЛУЧШЕЕ

14.

HITACHI CHILLERS
ОБЪЕДИНЯЯ ЛУЧШЕЕ

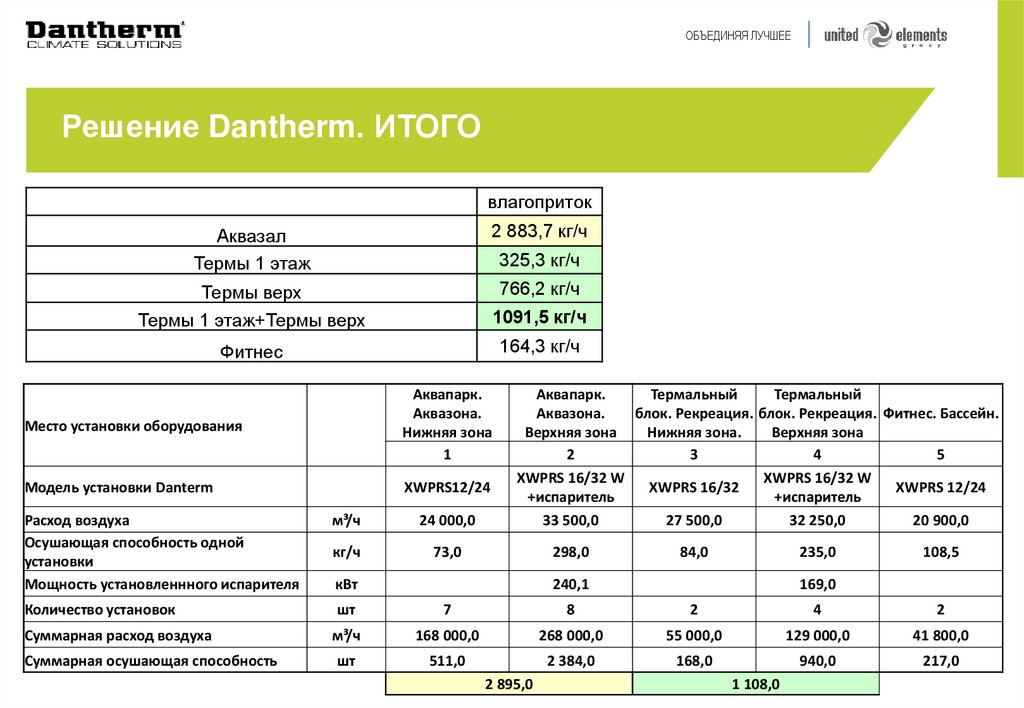

Решение Dantherm. ИТОГО
влагоприток
Аквазал
Термы 1 этаж
2 883,7 кг/ч
Термы верх
Термы 1 этаж+Термы верх
766,2 кг/ч
1091,5 кг/ч
Фитнес
164,3 кг/ч
325,3 кг/ч
Место установки оборудования
Аквапарк.
Аквазона.
Нижняя зона
1
Модель установки Danterm
XWPRS12/24
Аквапарк.
Термальный
Термальный
Аквазона.
блок. Рекреация. блок. Рекреация. Фитнес. Бассейн.
Верхняя зона
Нижняя зона.
Верхняя зона
2
3
4
5
XWPRS 16/32 W
XWPRS 16/32 W
XWPRS 16/32
XWPRS 12/24
+испаритель
+испаритель
33 500,0
27 500,0
32 250,0
20 900,0
Расход воздуха
Осушающая способность одной
установки
Мощность установленнного испарителя
м³/ч
24 000,0
кг/ч
73,0
Количество установок
шт
7
8
2
4
2
Суммарная расход воздуха
м³/ч
168 000,0
268 000,0
55 000,0
129 000,0
41 800,0
Суммарная осушающая способность
шт
511,0
2 384,0
168,0
940,0
217,0
298,0
кВт
84,0
235,0
240,1
2 895,0
108,5
169,0
1 108,0
