1.

Викторина
Марафон по основам
материалам
радиокомпонентов

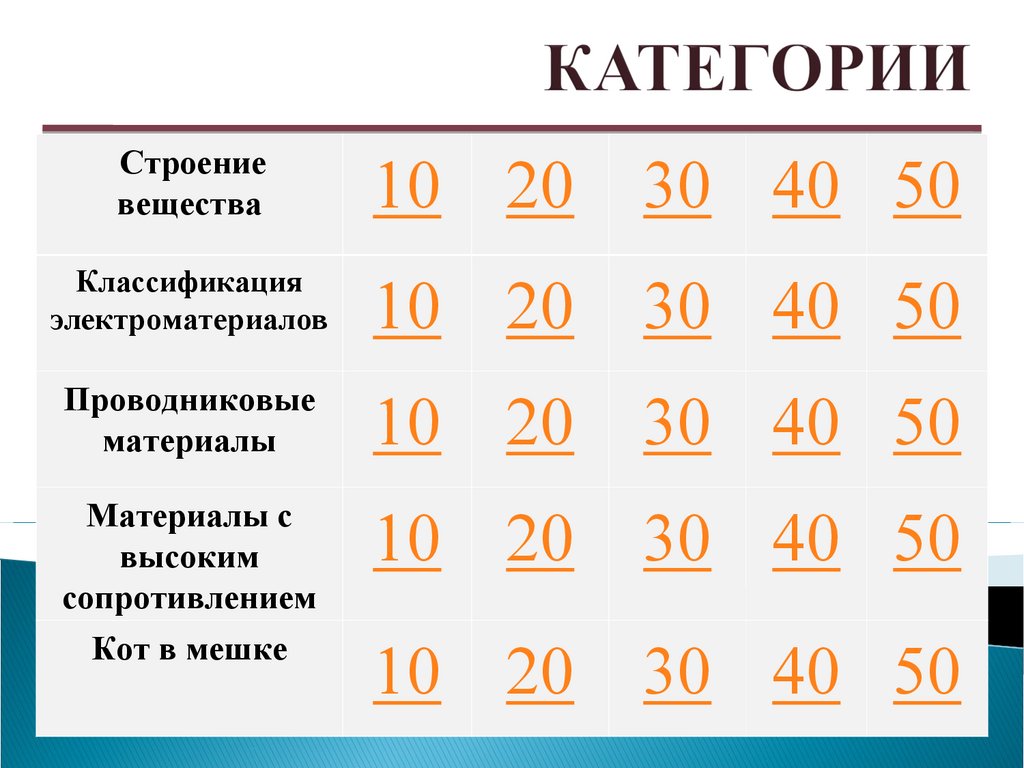

2. КАТЕГОРИИ

Строение
вещества
10 20
30 40 50
Классификация
электроматериалов
10 20
30 40 50
Проводниковые
материалы
10 20
30 40 50
Материалы с
высоким
сопротивлением
10 20
30 40 50
Кот в мешке
10 20
30 40 50

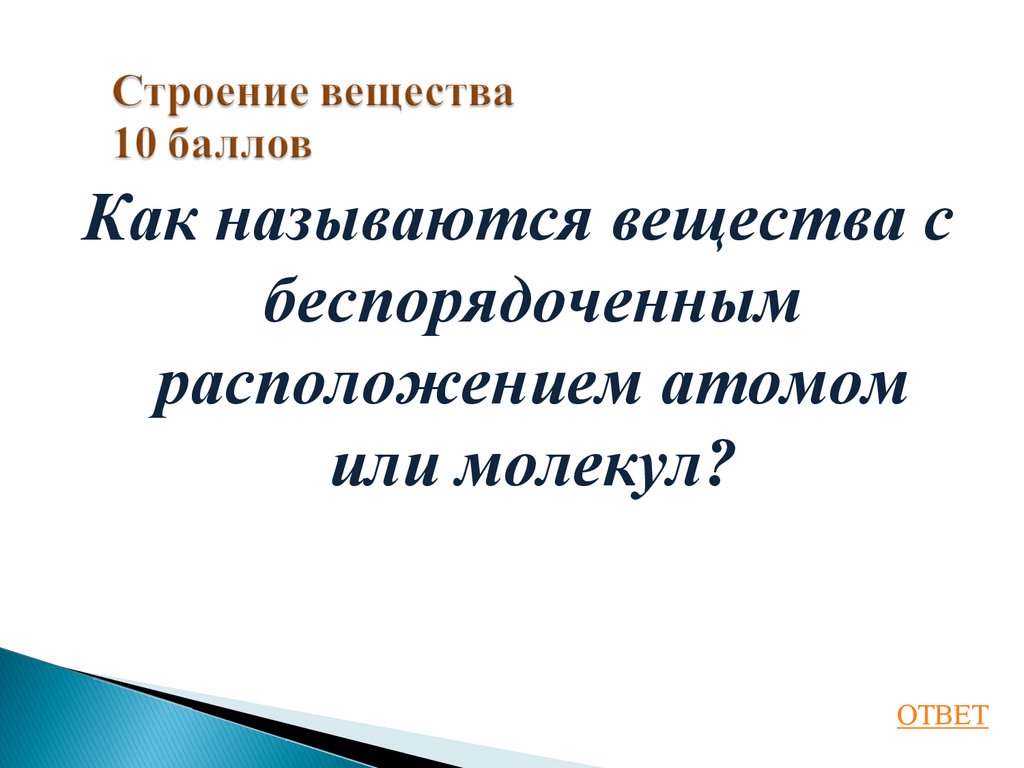

3. Строение вещества 10 баллов

Как называются вещества с
беспорядоченным
расположением атомом
или молекул?
ОТВЕТ

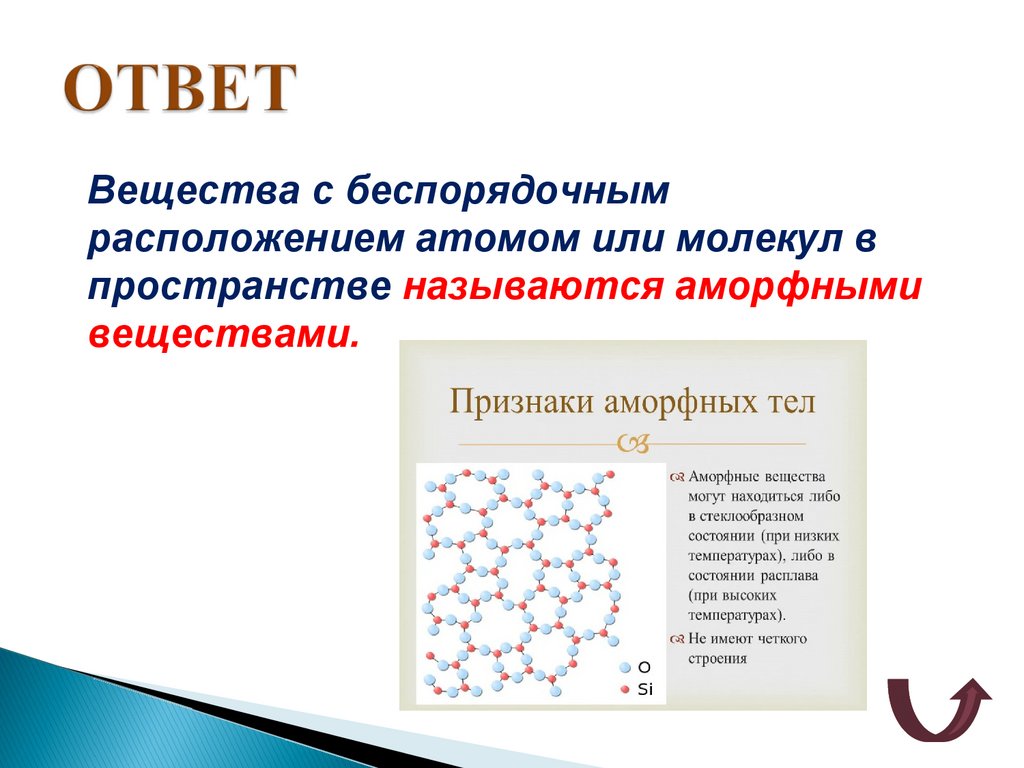

4. ОТВЕТ

Вещества с беспорядочным
расположением атомом или молекул в
пространстве называются аморфными
веществами.

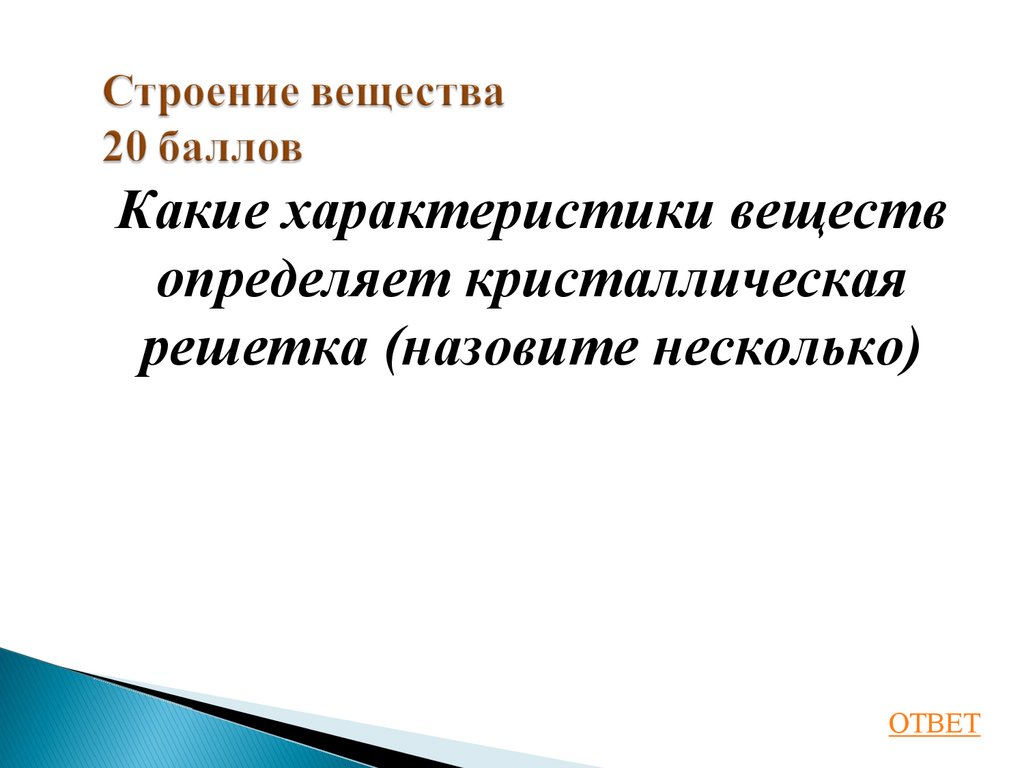

5. Строение вещества 20 баллов

Какие характеристики веществ
определяет кристаллическая
решетка (назовите несколько)
ОТВЕТ

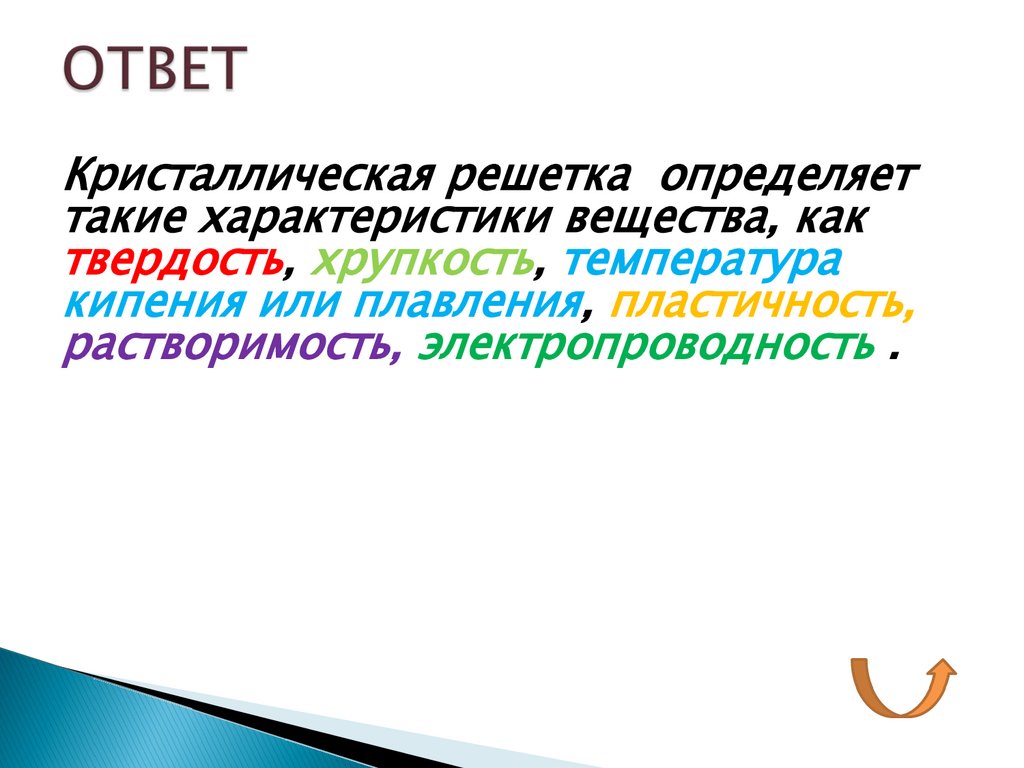

6. ОТВЕТ

Кристаллическая решетка определяет
такие характеристики вещества, как
твердость, хрупкость, температура
кипения или плавления, пластичность,
растворимость, электропроводность .

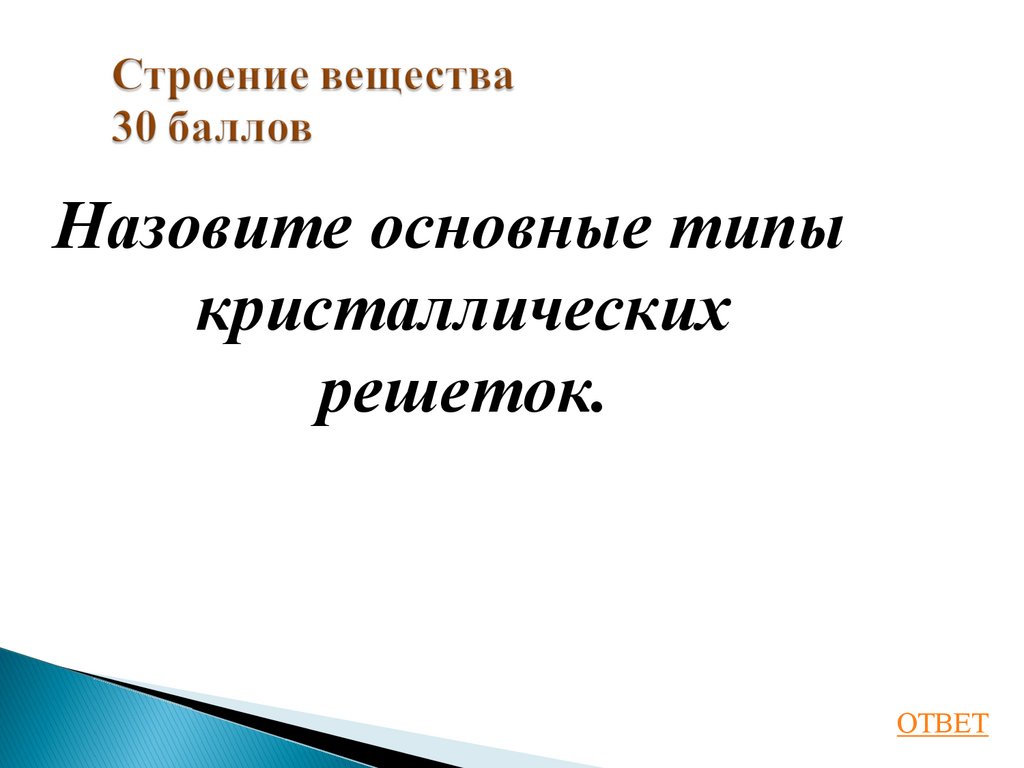

7. Строение вещества 30 баллов

Назовите основные типы
кристаллических
решеток.
ОТВЕТ

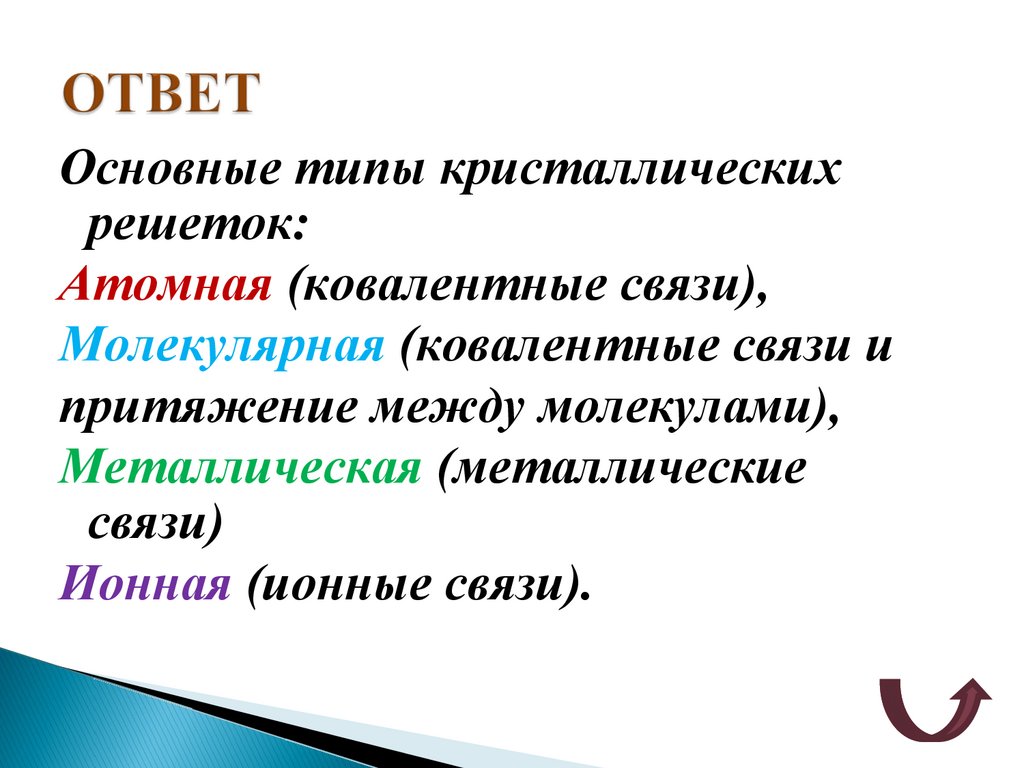

8. ОТВЕТ

Основные типы кристаллических
решеток:
Атомная (ковалентные связи),
Молекулярная (ковалентные связи и
притяжение между молекулами),
Металлическая (металлические
связи)
Ионная (ионные связи).

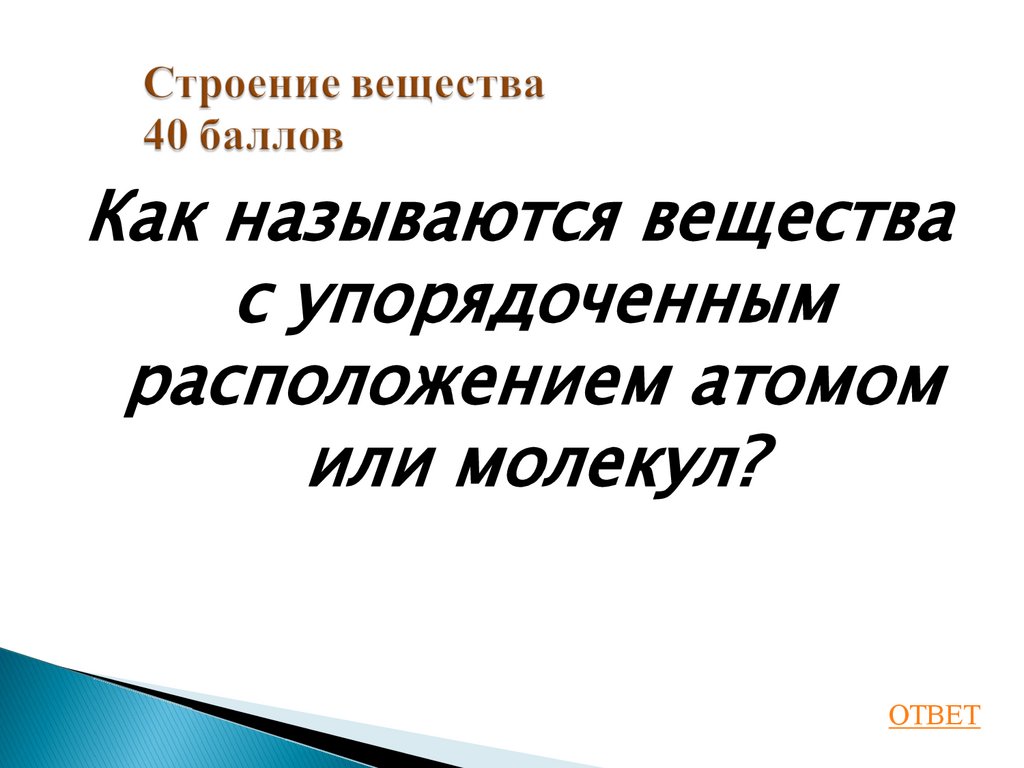

9. Строение вещества 40 баллов

Как называются вещества
с упорядоченным
расположением атомом
или молекул?
ОТВЕТ

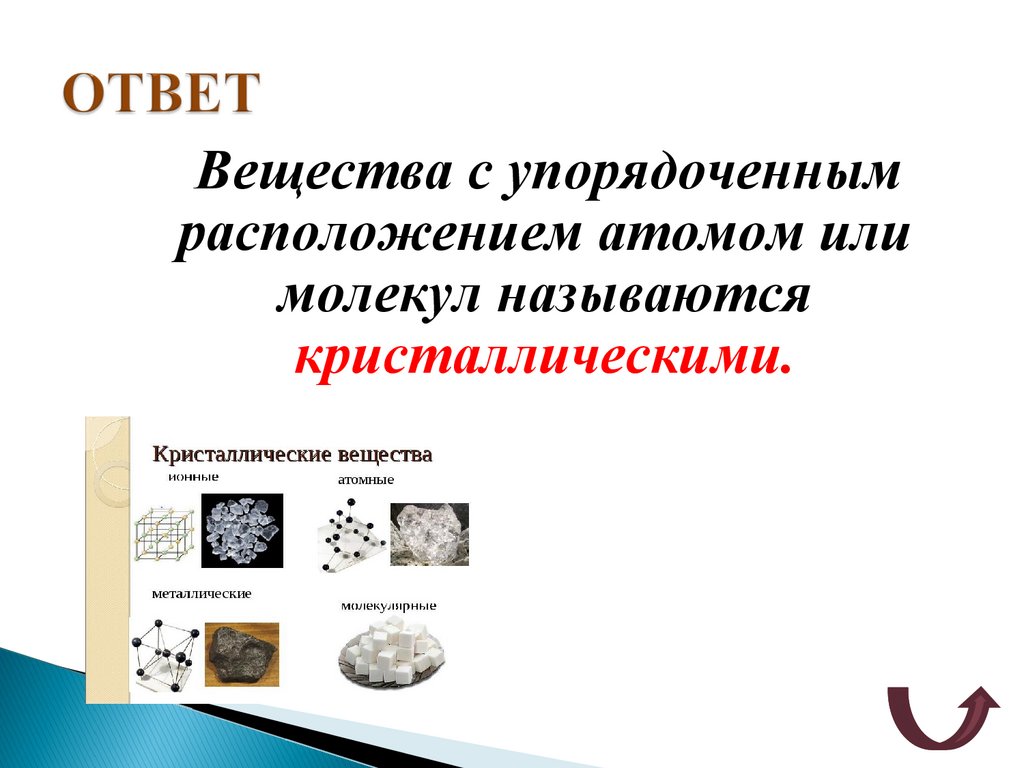

10. ОТВЕТ

Вещества с упорядоченным
расположением атомом или
молекул называются
кристаллическими.

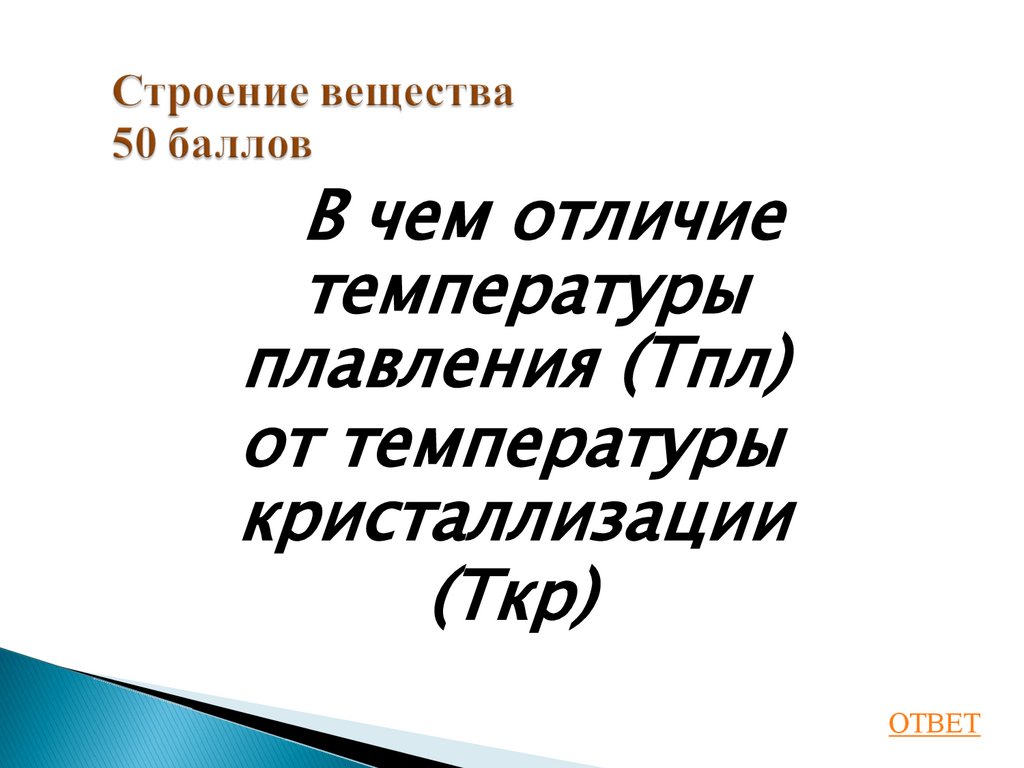

11. Строение вещества 50 баллов

В чем отличие
температуры
плавления (Тпл)
от температуры
кристаллизации
(Ткр)
ОТВЕТ

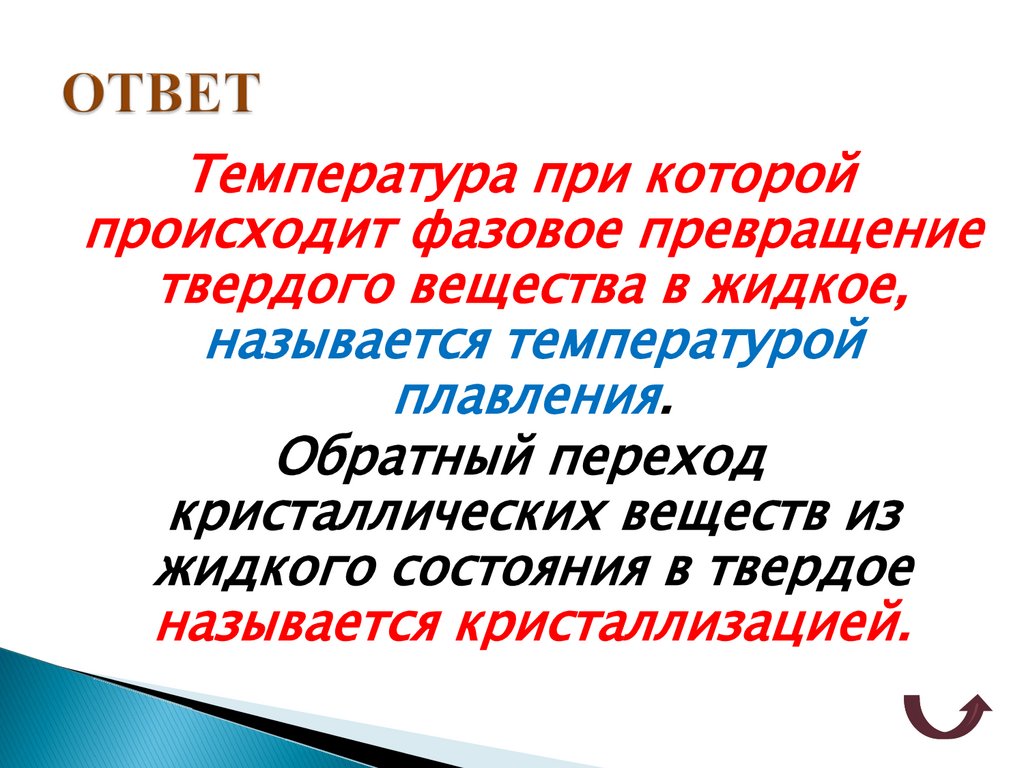

12. ОТВЕТ

Температура при которой
происходит фазовое превращение
твердого вещества в жидкое,
называется температурой
плавления.
Обратный переход
кристаллических веществ из
жидкого состояния в твердое
называется кристаллизацией.

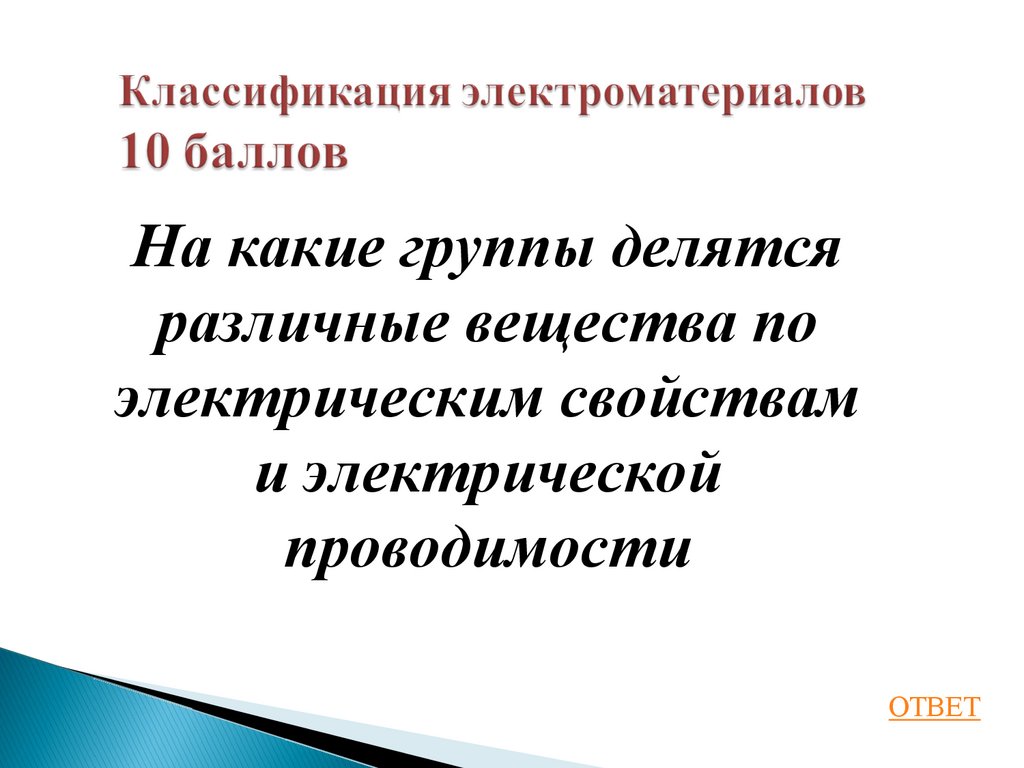

13. Классификация электроматериалов 10 баллов

На какие группы делятся
различные вещества по
электрическим свойствам
и электрической
проводимости
ОТВЕТ

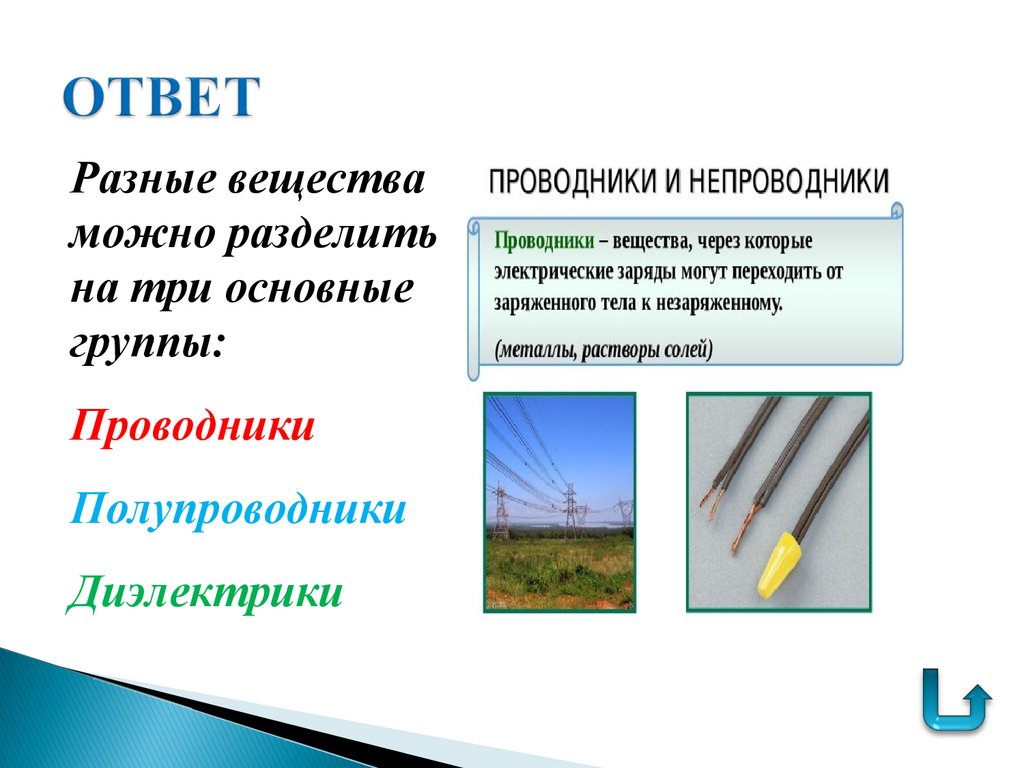

14. ОТВЕТ

Разные вещества
можно разделить
на три основные
группы:
Проводники
Полупроводники
Диэлектрики

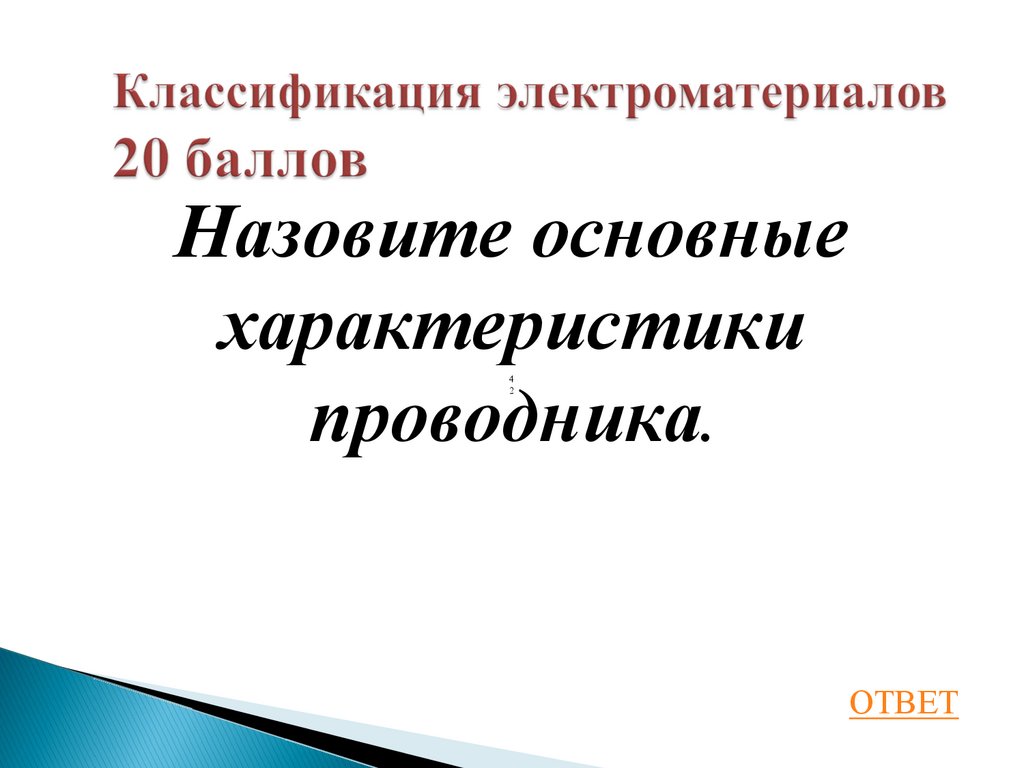

15. Классификация электроматериалов 20 баллов

Назовите основные
характеристики
проводника.
4
2
ОТВЕТ

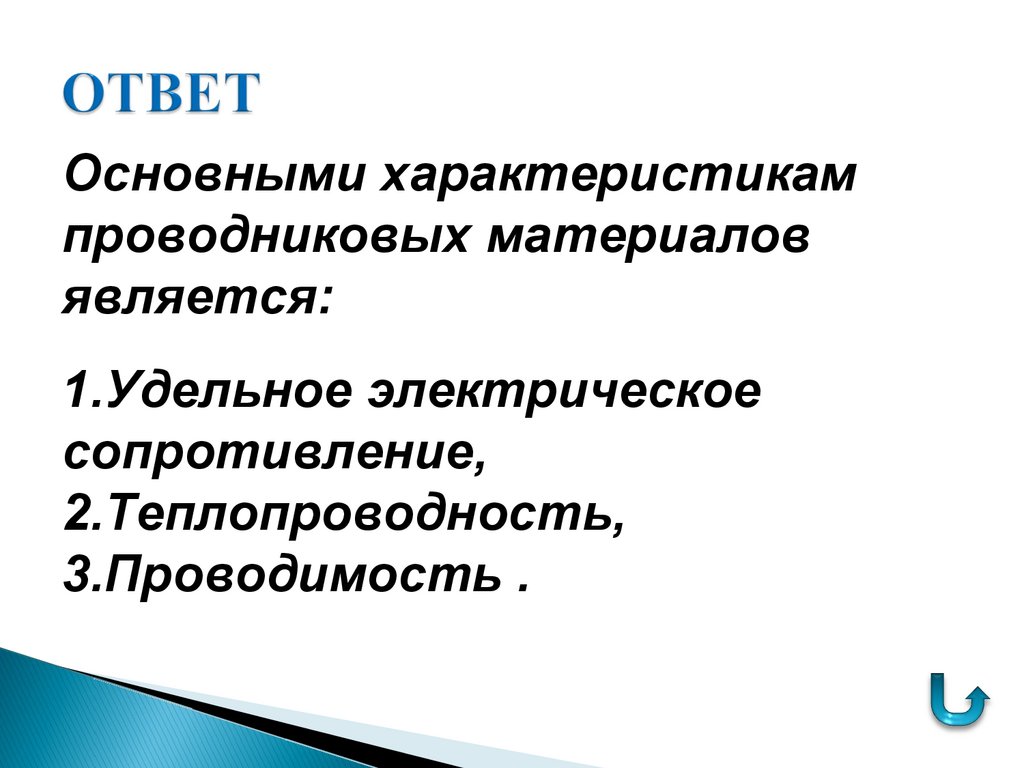

16. ОТВЕТ

Основными характеристикам
проводниковых материалов
является:
1.Удельное электрическое
сопротивление,
2.Теплопроводность,
3.Проводимость .

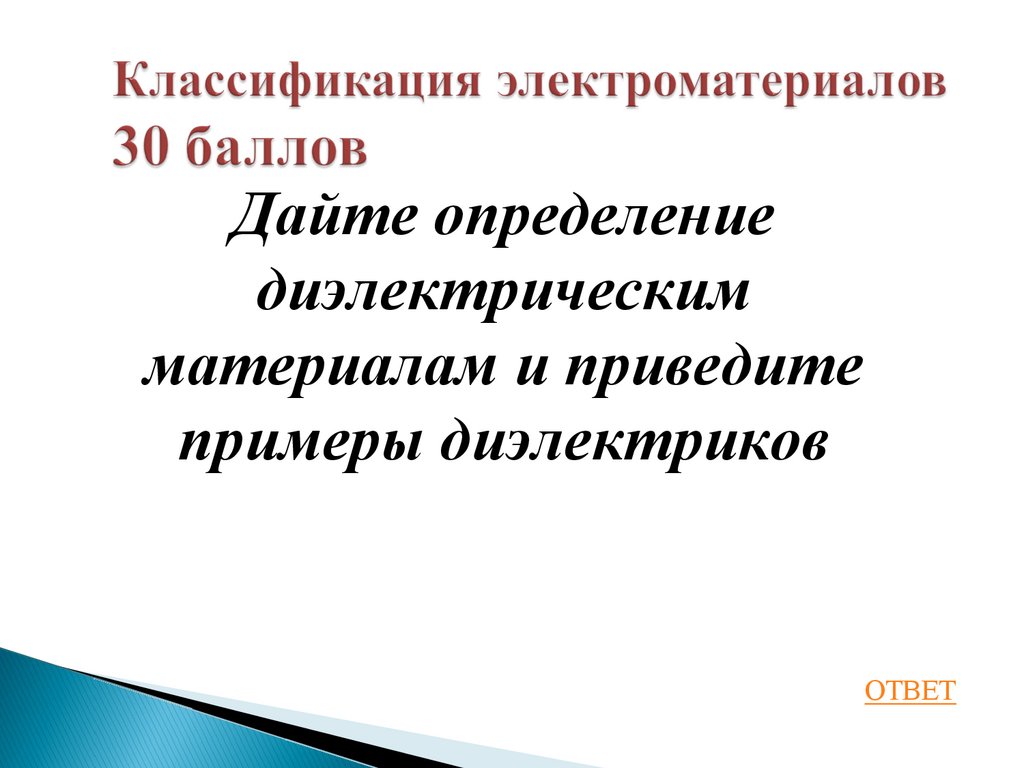

17. Классификация электроматериалов 30 баллов

Дайте определение
диэлектрическим
материалам и приведите
примеры диэлектриков
ОТВЕТ

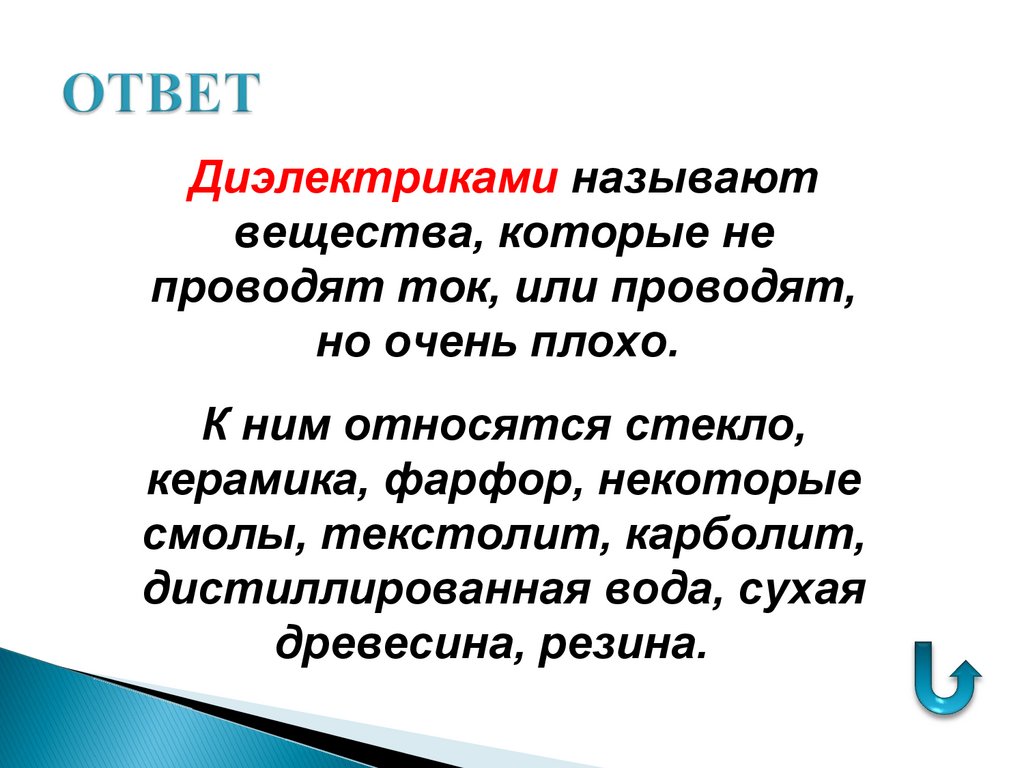

18. ОТВЕТ

Диэлектриками называют
вещества, которые не
проводят ток, или проводят,
но очень плохо.
К ним относятся стекло,
керамика, фарфор, некоторые
смолы, текстолит, карболит,
дистиллированная вода, сухая
древесина, резина.

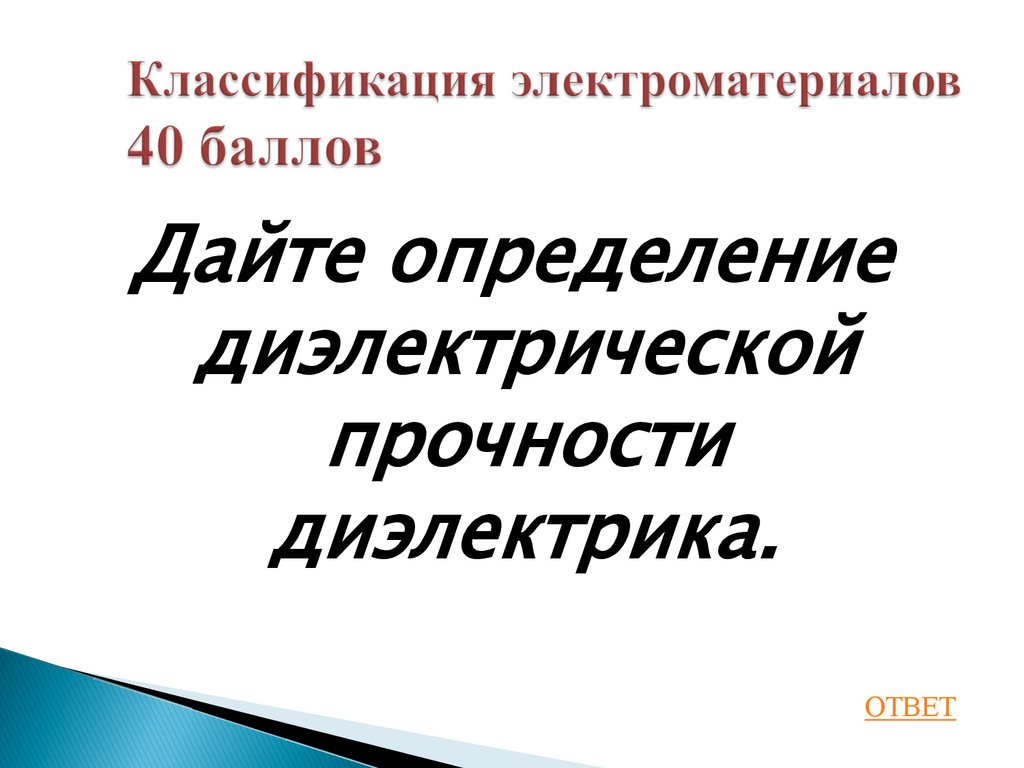

19. Классификация электроматериалов 40 баллов

Дайте определение
диэлектрической
прочности
диэлектрика.
ОТВЕТ

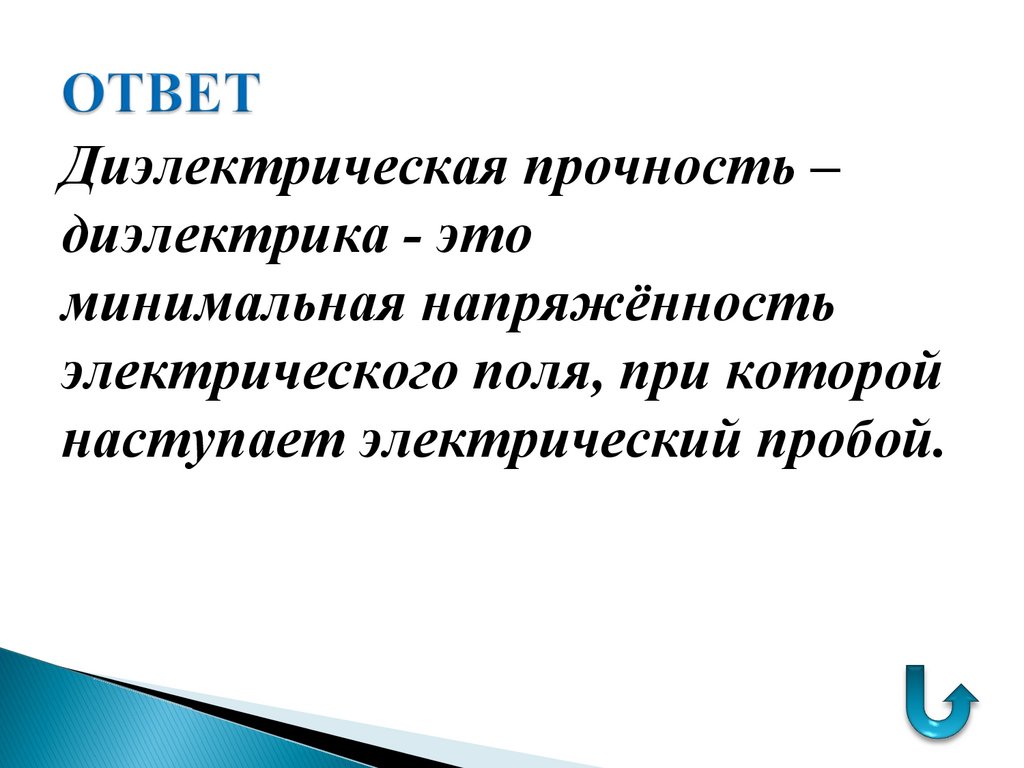

20. ОТВЕТ

Диэлектрическая прочность –
диэлектрика - это
минимальная напряжённость
электрического поля, при которой
наступает электрический пробой.

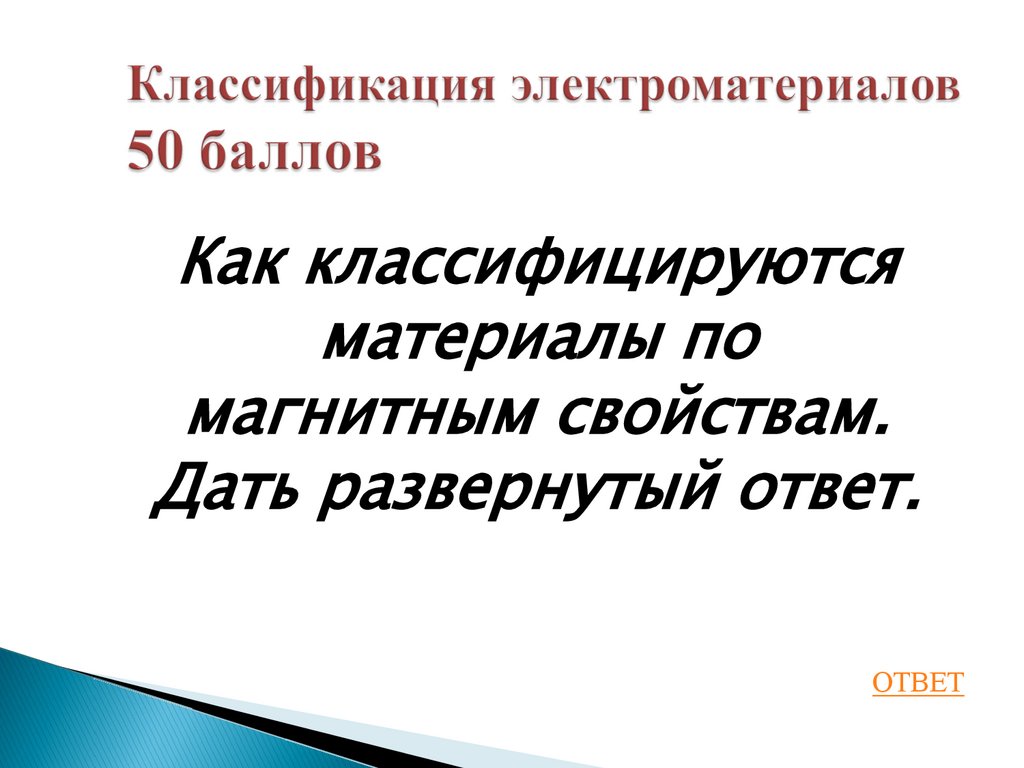

21. Классификация электроматериалов 50 баллов

Как классифицируются
материалы по
магнитным свойствам.
Дать развернутый ответ.
ОТВЕТ

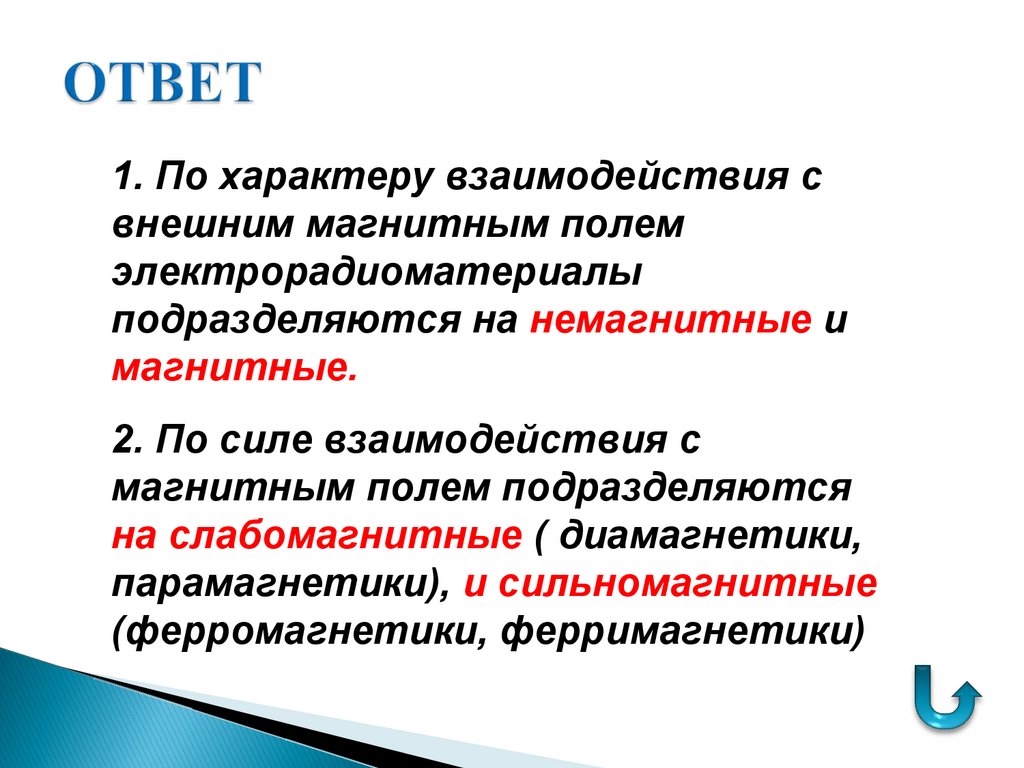

22. ОТВЕТ

1. По характеру взаимодействия с
внешним магнитным полем
электрорадиоматериалы
подразделяются на немагнитные и
магнитные.
2. По силе взаимодействия с
магнитным полем подразделяются
на слабомагнитные ( диамагнетики,
парамагнетики), и сильномагнитные
(ферромагнетики, ферримагнетики)

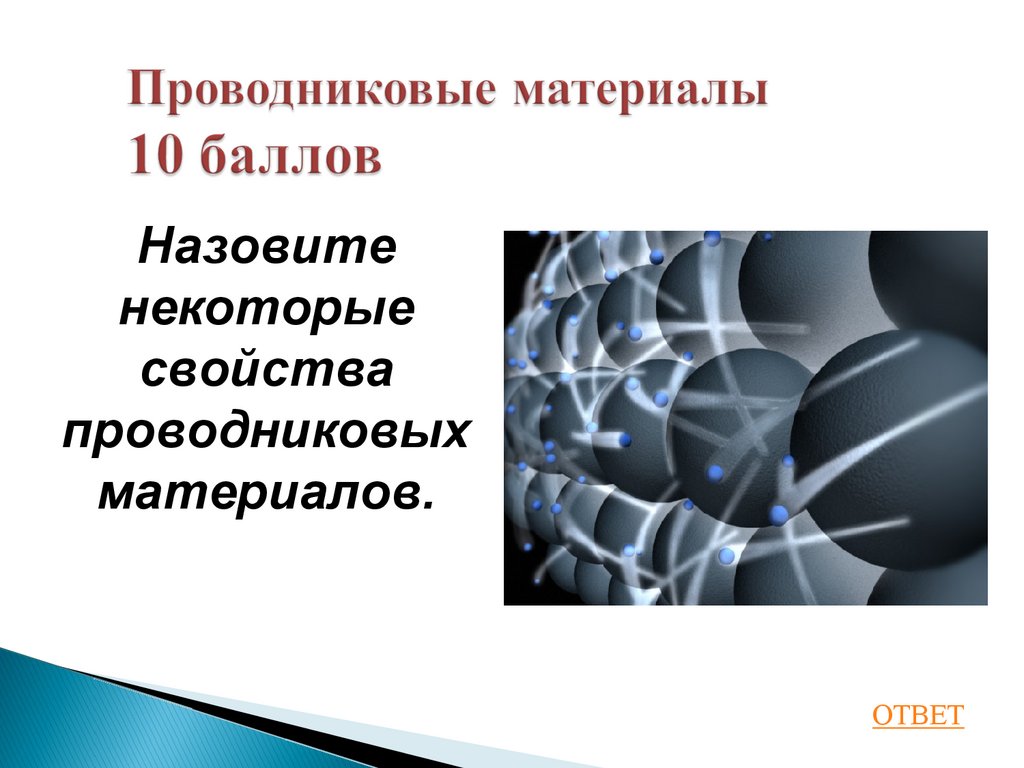

23. Проводниковые материалы 10 баллов

Назовите
некоторые
свойства
проводниковых
материалов.
ОТВЕТ

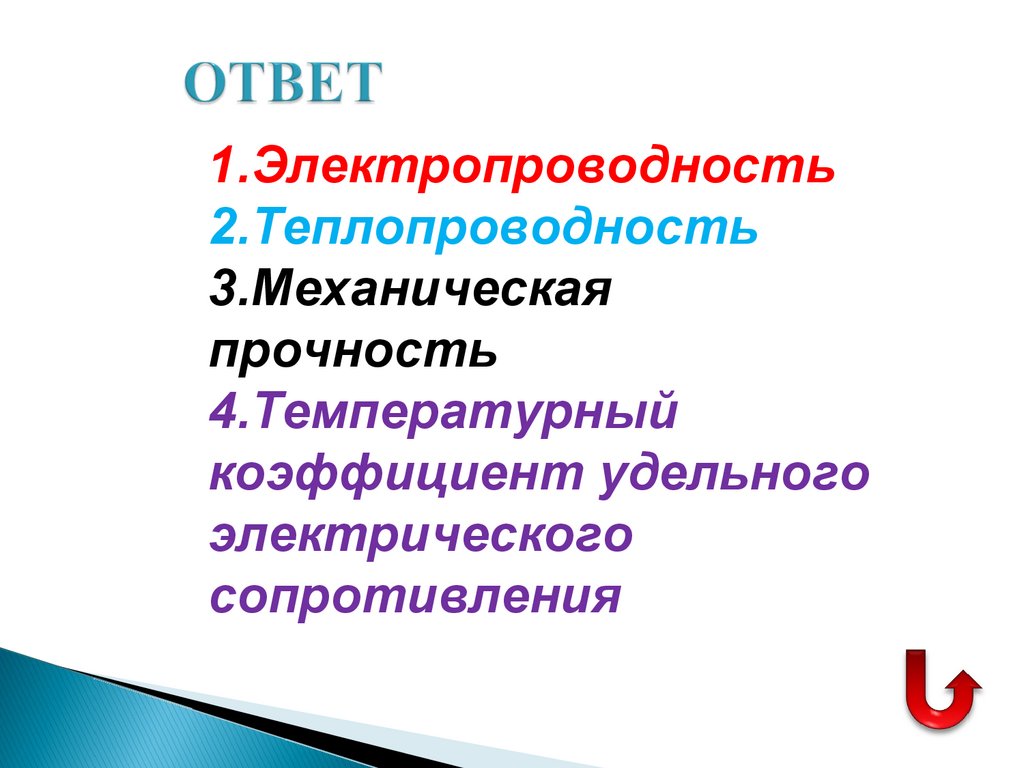

24. ОТВЕТ

1.Электропроводность
2.Теплопроводность
3.Механическая
прочность
4.Температурный
коэффициент удельного
электрического
сопротивления

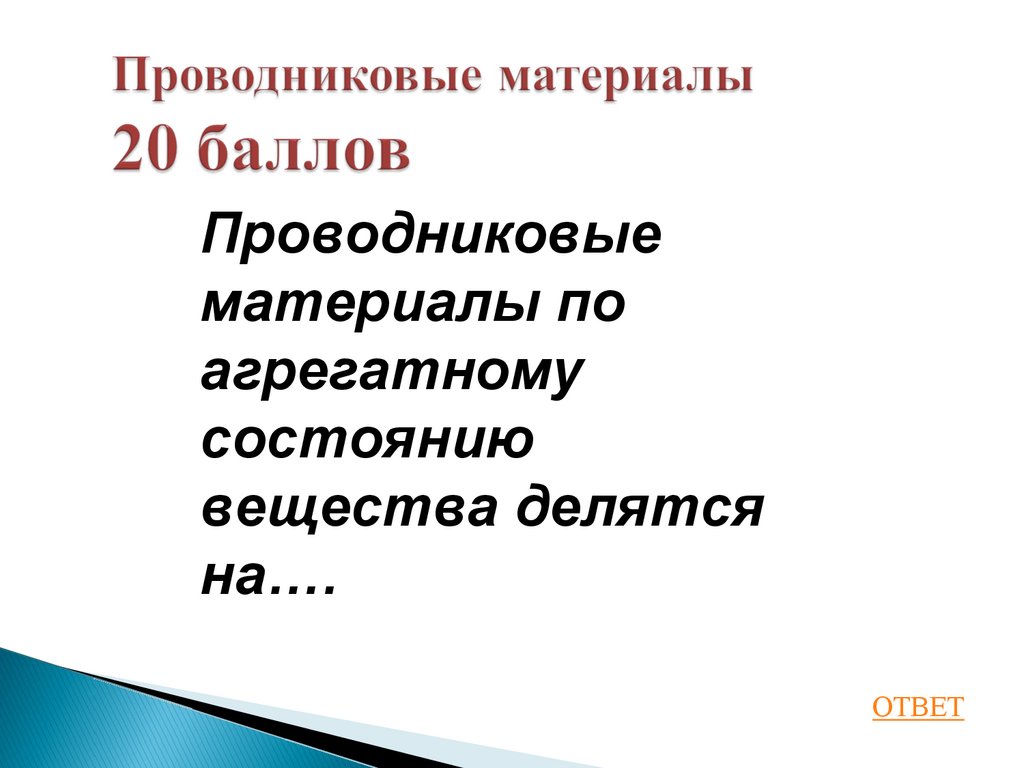

25. Проводниковые материалы 20 баллов

Проводниковые
материалы по
агрегатному
состоянию
вещества делятся
на….
ОТВЕТ

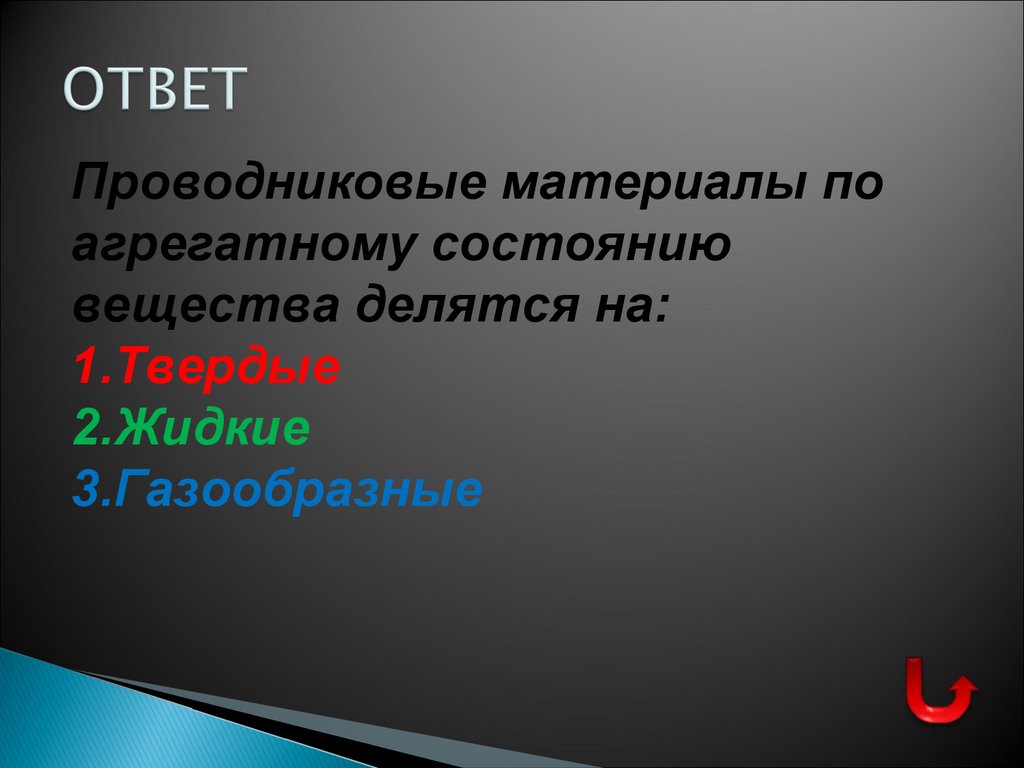

26. ОТВЕТ

Проводниковые материалы по
агрегатному состоянию
вещества делятся на:
1.Твердые
2.Жидкие
3.Газообразные

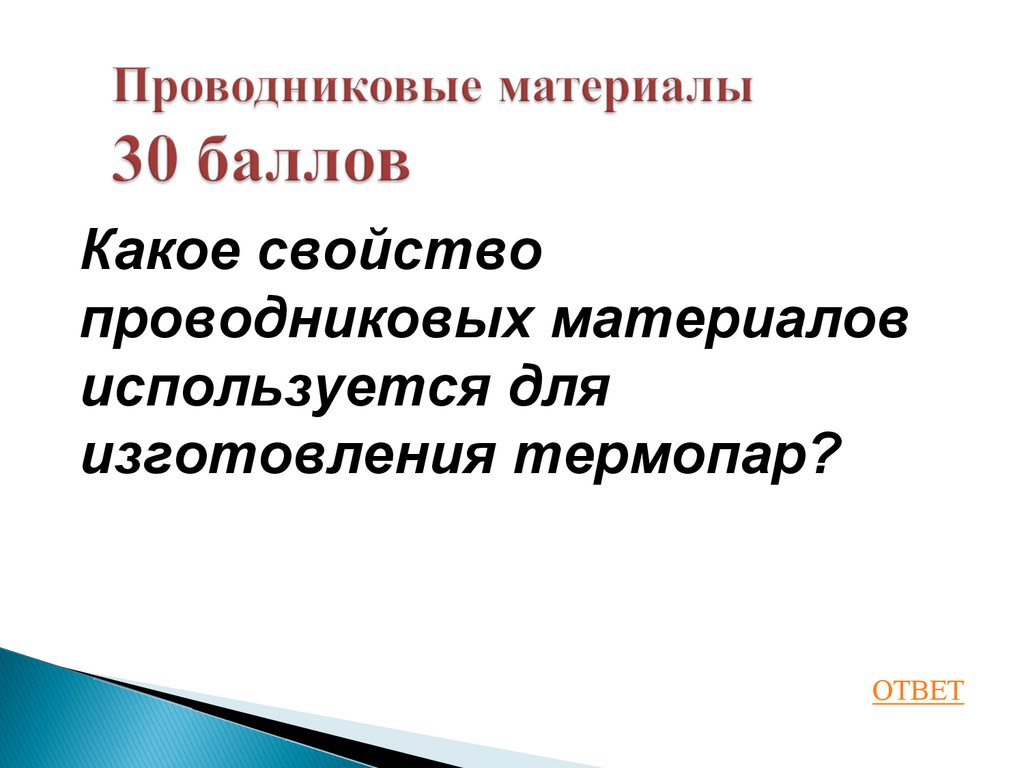

27. Проводниковые материалы 30 баллов

Какое свойство
проводниковых материалов
используется для
изготовления термопар?
ОТВЕТ

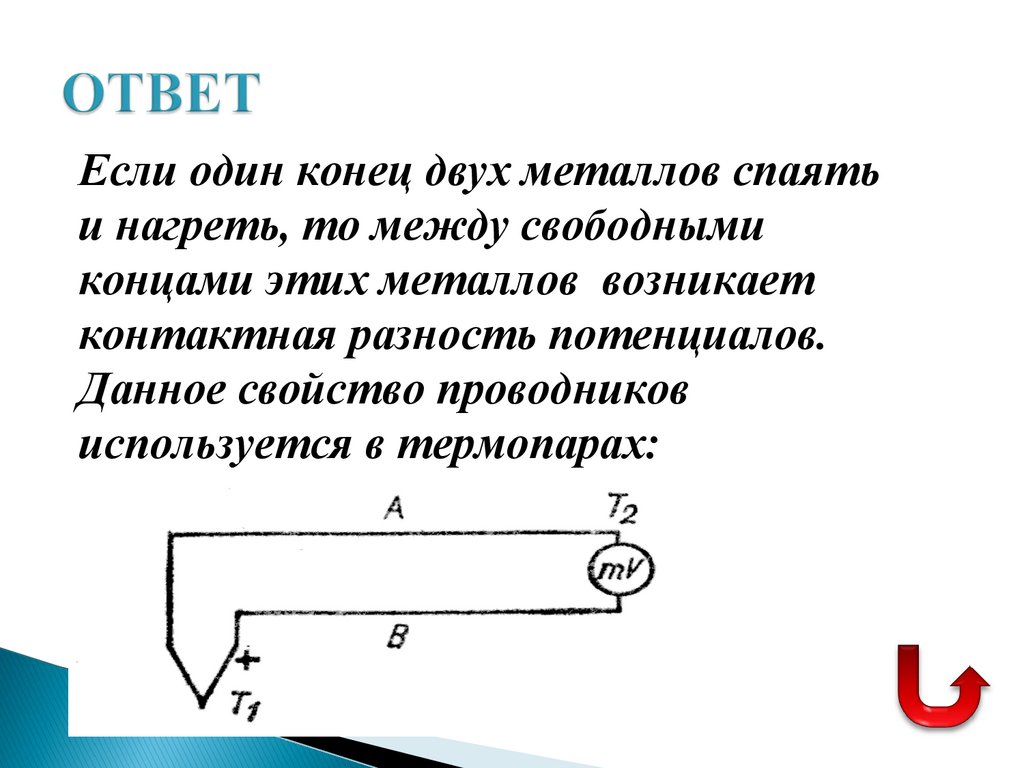

28. ОТВЕТ

Если один конец двух металлов спаять
и нагреть, то между свободными
концами этих металлов возникает
контактная разность потенциалов.
Данное свойство проводников
используется в термопарах:

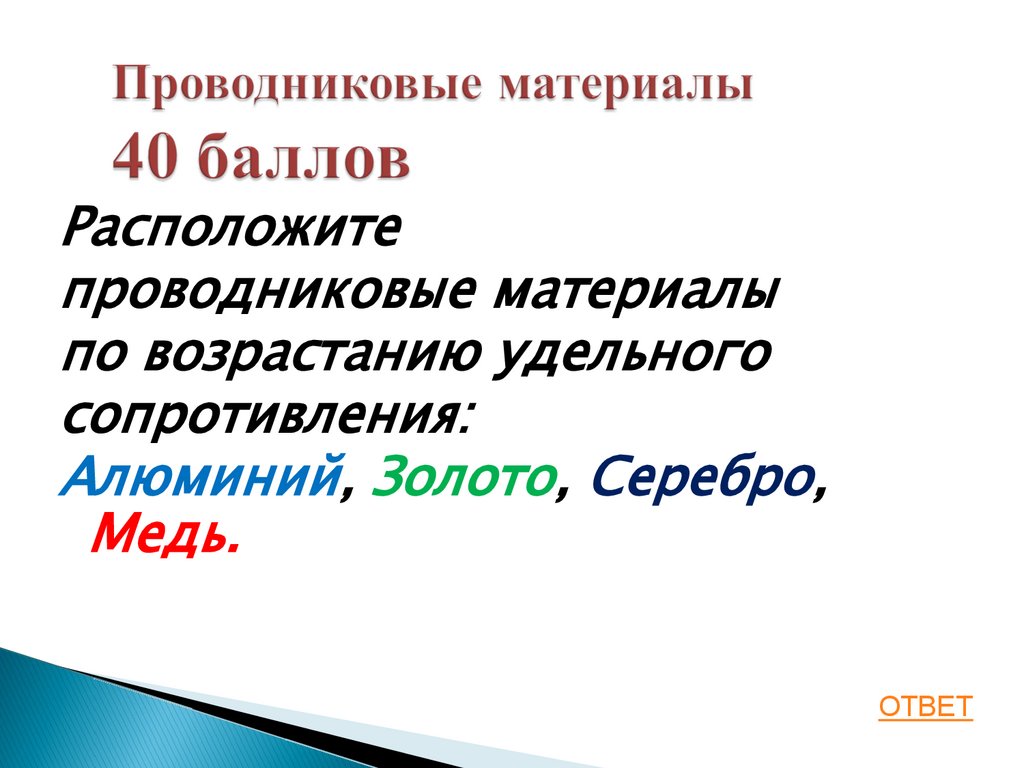

29. Проводниковые материалы 40 баллов

Расположите
проводниковые материалы
по возрастанию удельного
сопротивления:
Алюминий, Золото, Серебро,
Медь.
ОТВЕТ

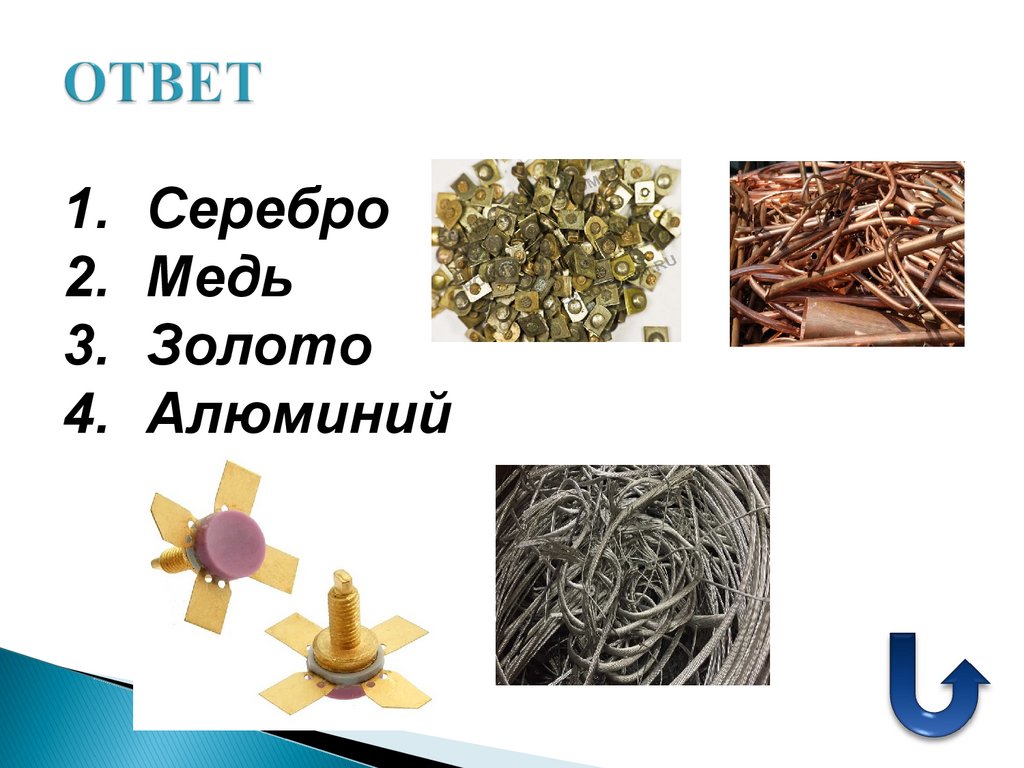

30. ОТВЕТ

1. Серебро
2. Медь
3. Золото
4. Алюминий

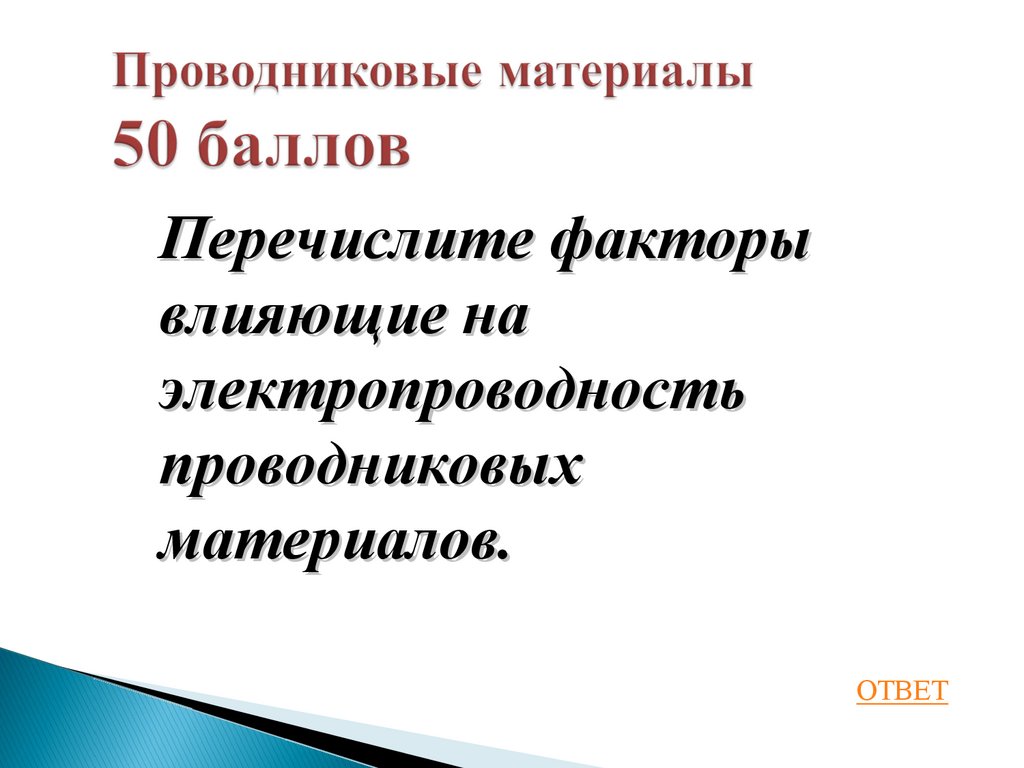

31. Проводниковые материалы 50 баллов

Перечислите факторы
влияющие на
электропроводность
проводниковых
материалов.
ОТВЕТ

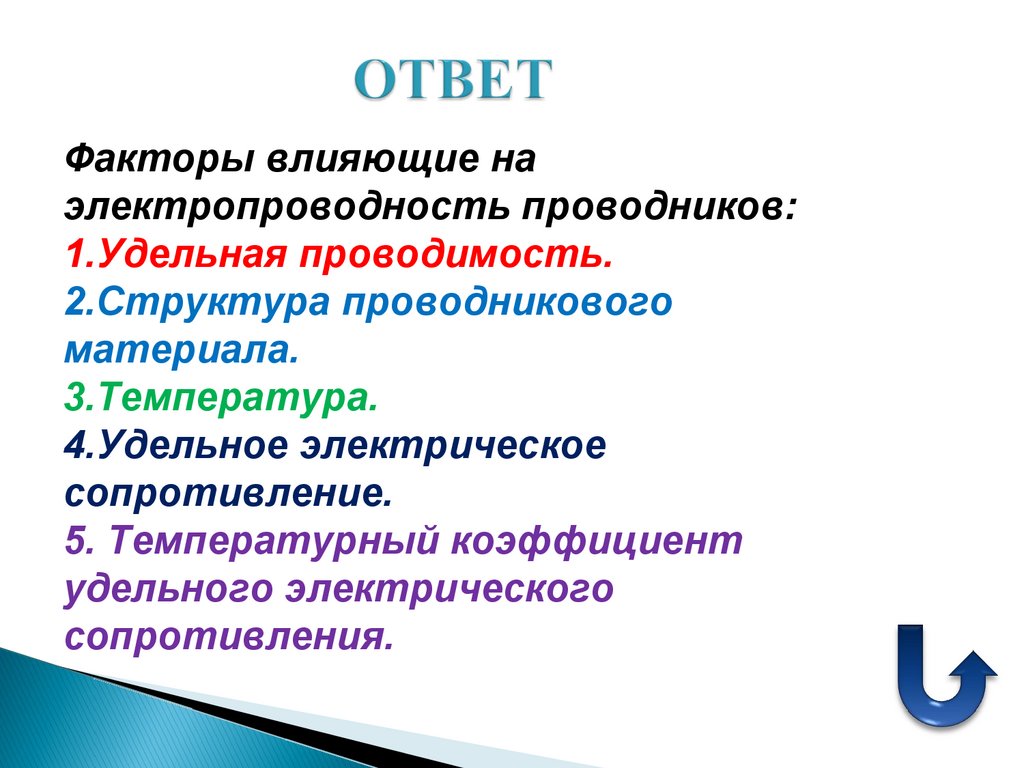

32. ОТВЕТ

Факторы влияющие на
электропроводность проводников:
1.Удельная проводимость.
2.Структура проводникового
материала.
3.Температура.
4.Удельное электрическое
сопротивление.
5. Температурный коэффициент
удельного электрического
сопротивления.

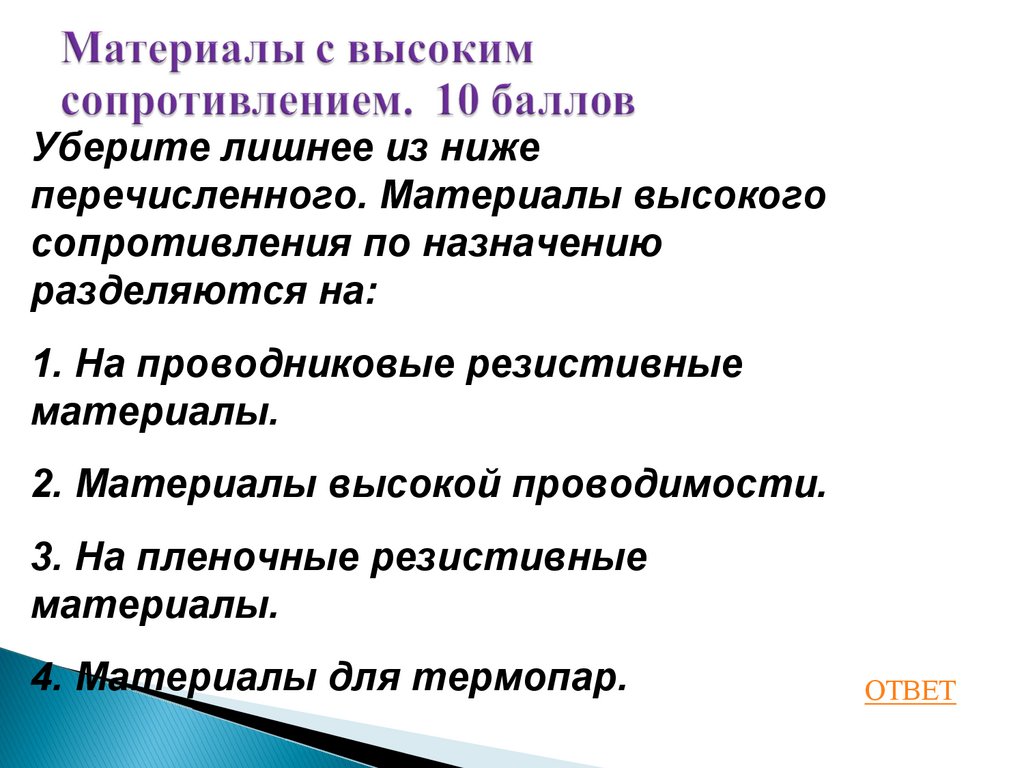

33. Материалы с высоким сопротивлением. 10 баллов

Уберите лишнее из ниже
перечисленного. Материалы высокого
сопротивления по назначению
разделяются на:
1. На проводниковые резистивные
материалы.
2. Материалы высокой проводимости.
3. На пленочные резистивные
материалы.
4. Материалы для термопар.
ОТВЕТ

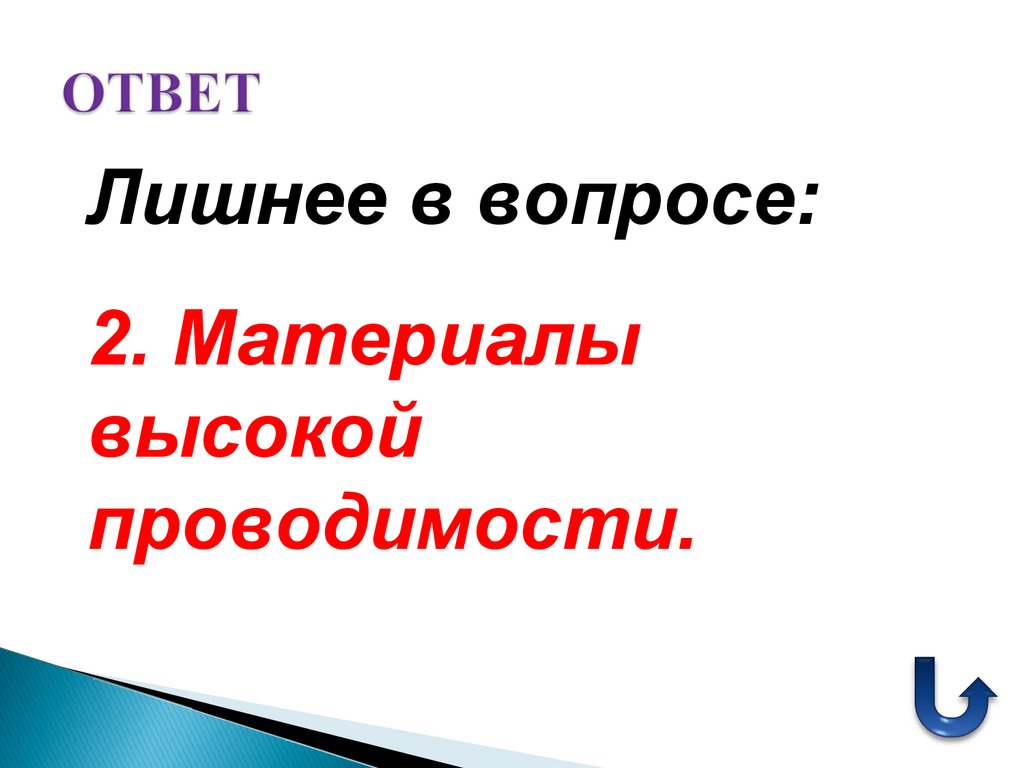

34. ОТВЕТ

Лишнее в вопросе:
2. Материалы
высокой
проводимости.

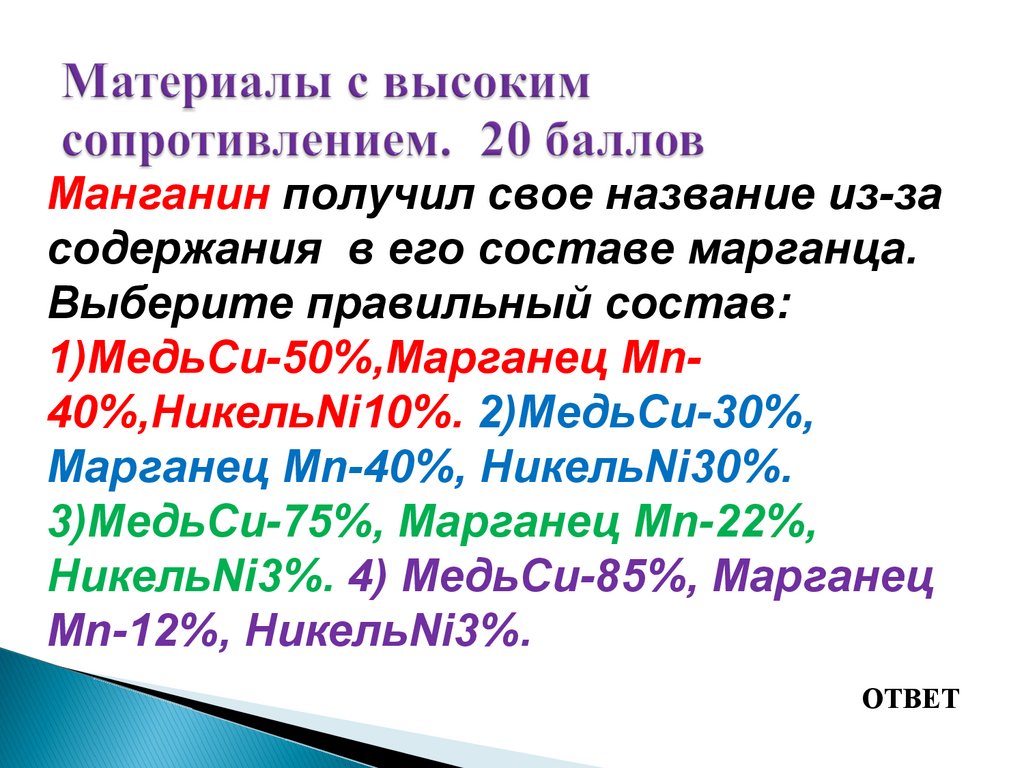

35. Материалы с высоким сопротивлением. 20 баллов

Манганин получил свое название из-за
содержания в его составе марганца.
Выберите правильный состав:
1)МедьCu-50%,Марганец Mn40%,НикельNi10%. 2)МедьCu-30%,
Марганец Mn-40%, НикельNi30%.
3)МедьCu-75%, Марганец Mn-22%,
НикельNi3%. 4) МедьCu-85%, Марганец
Mn-12%, НикельNi3%.
ОТВЕТ

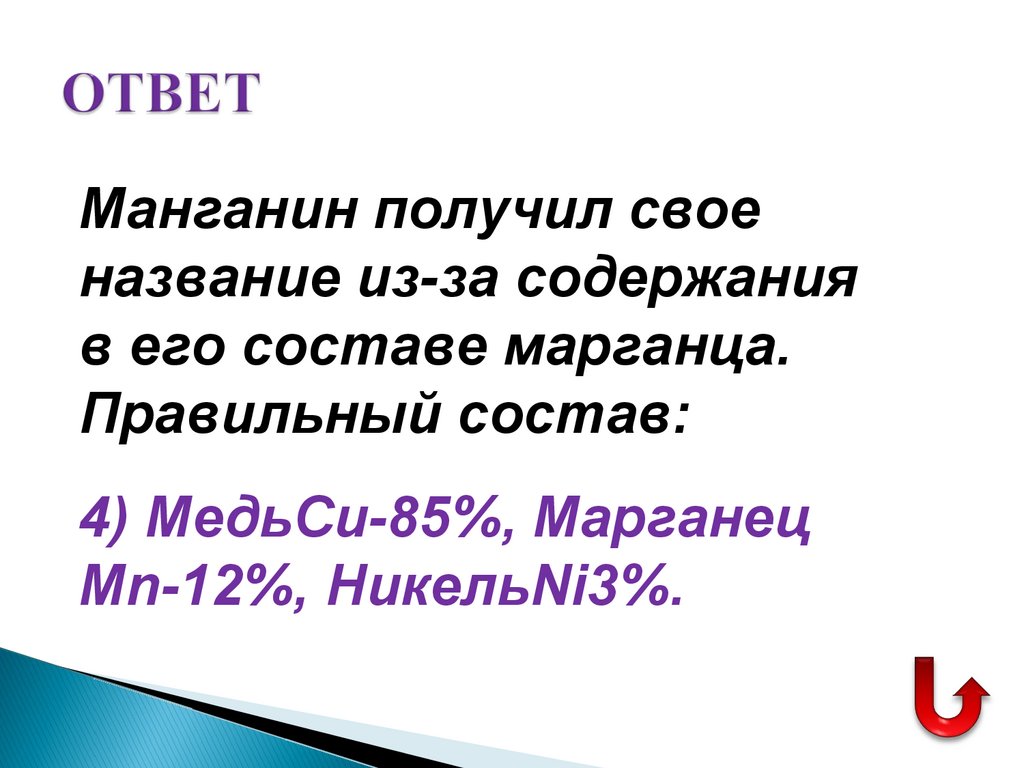

36. ОТВЕТ

Манганин получил свое
название из-за содержания
в его составе марганца.
Правильный состав:
4) МедьCu-85%, Марганец
Mn-12%, НикельNi3%.

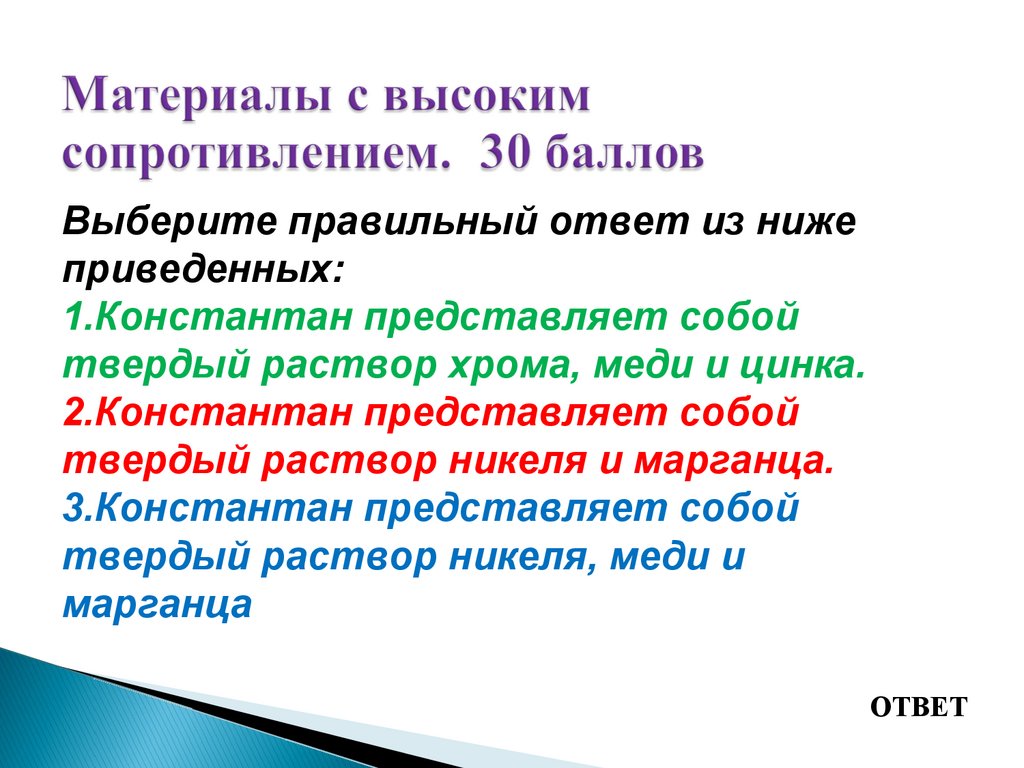

37. Материалы с высоким сопротивлением. 30 баллов

Выберите правильный ответ из ниже
приведенных:
1.Константан представляет собой
твердый раствор хрома, меди и цинка.
2.Константан представляет собой
твердый раствор никеля и марганца.
3.Константан представляет собой
твердый раствор никеля, меди и
марганца
ОТВЕТ

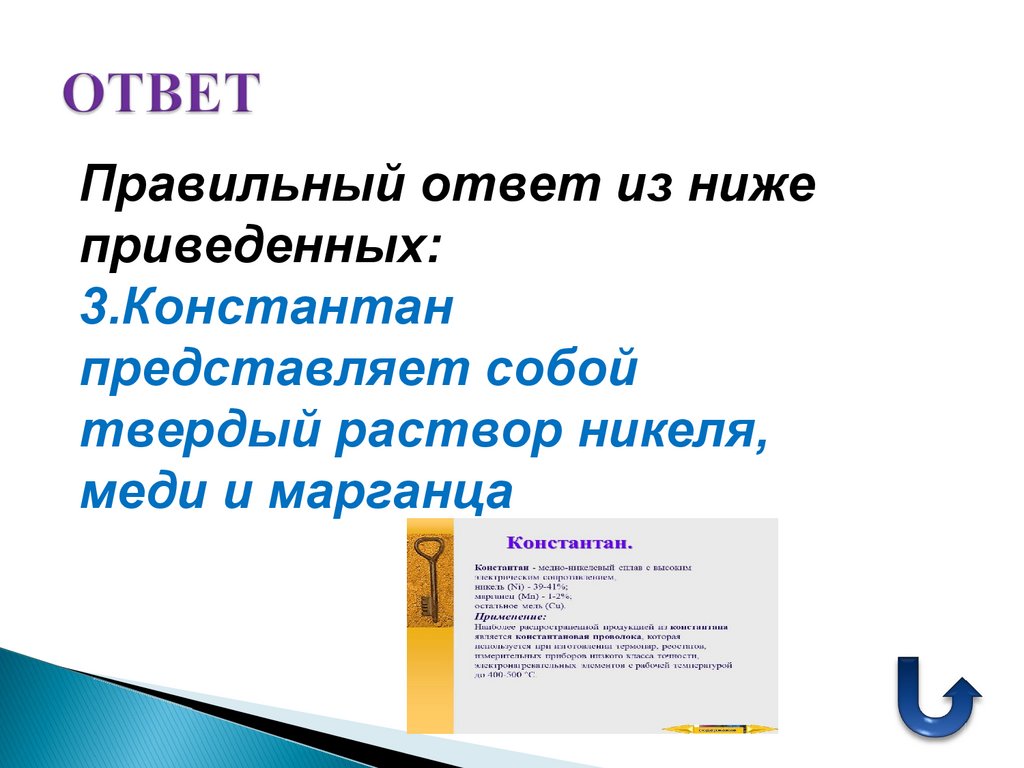

38. ОТВЕТ

Правильный ответ из ниже
приведенных:
3.Константан
представляет собой
твердый раствор никеля,
меди и марганца

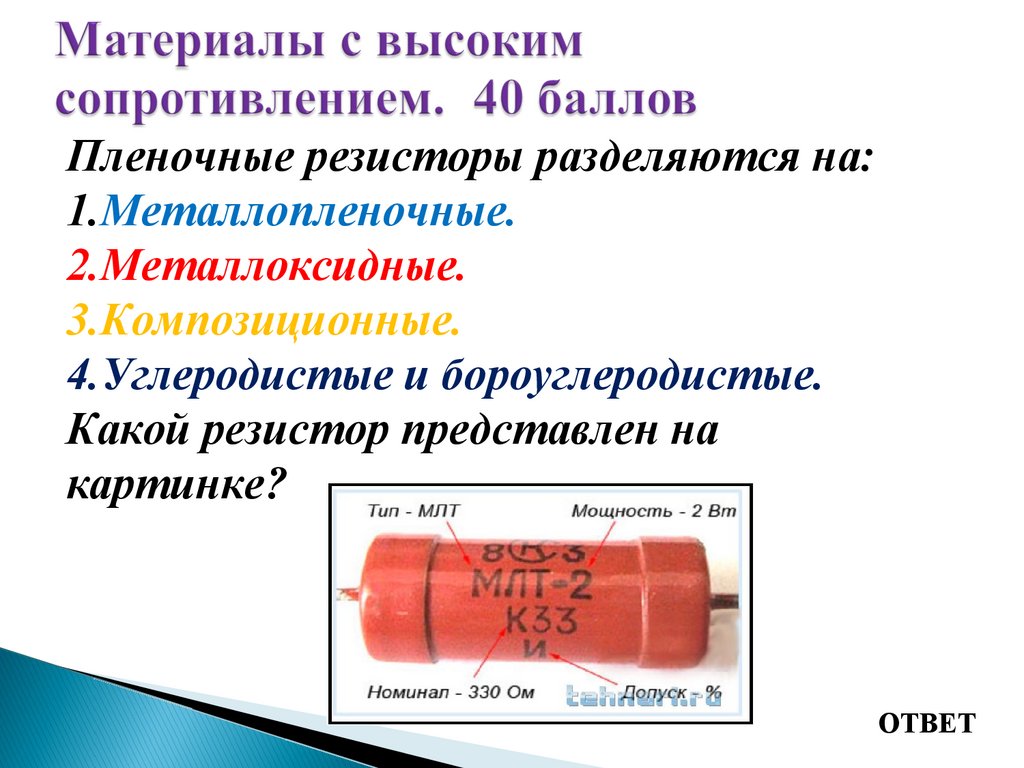

39. Материалы с высоким сопротивлением. 40 баллов

Пленочные резисторы разделяются на:
1.Металлопленочные.
2.Металлоксидные.
3.Композиционные.
4.Углеродистые и бороуглеродистые.
Какой резистор представлен на
картинке?
ОТВЕТ

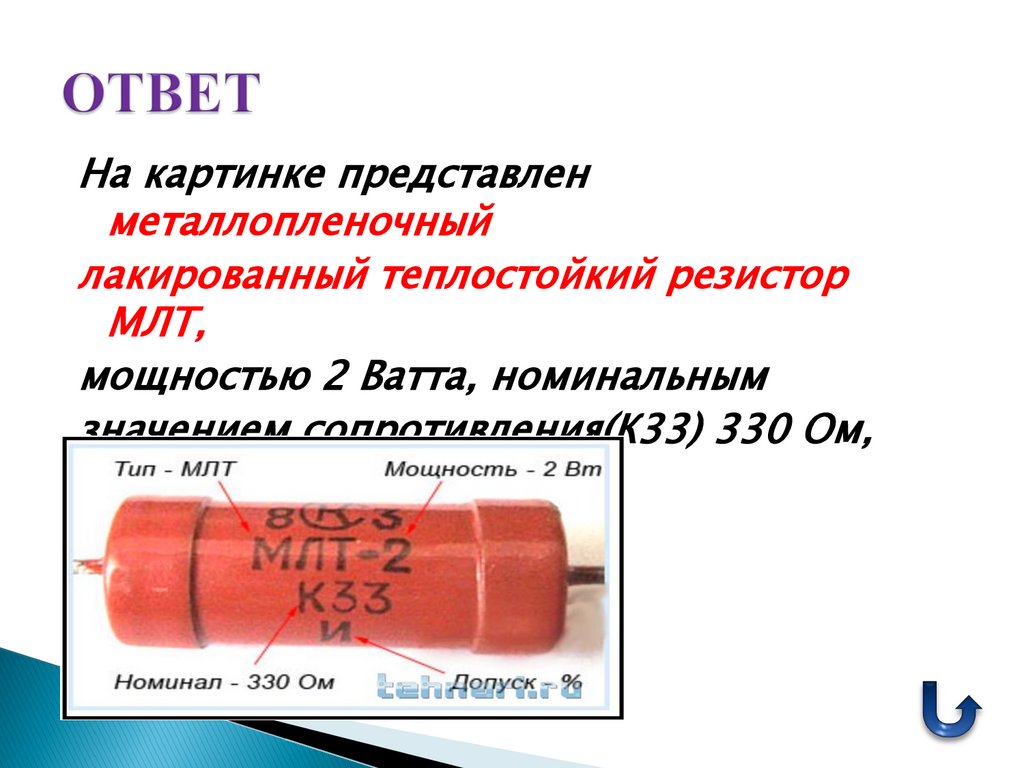

40. ОТВЕТ

На картинке представлен
металлопленочный
лакированный теплостойкий резистор
МЛТ,
мощностью 2 Ватта, номинальным
значением сопротивления(К33) 330 Ом,
допуском(И) в 5%.

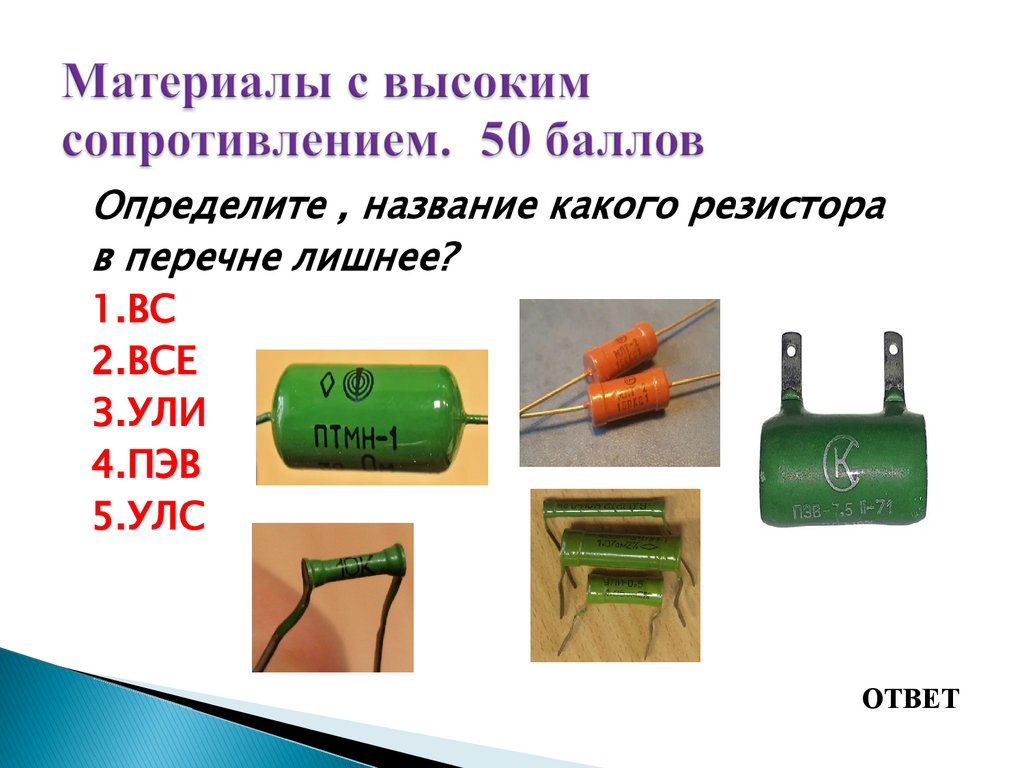

41. Материалы с высоким сопротивлением. 50 баллов

Определите , название какого резистора
в перечне лишнее?
1.ВС
2.ВСЕ
3.УЛИ
4.ПЭВ
5.УЛС
ОТВЕТ

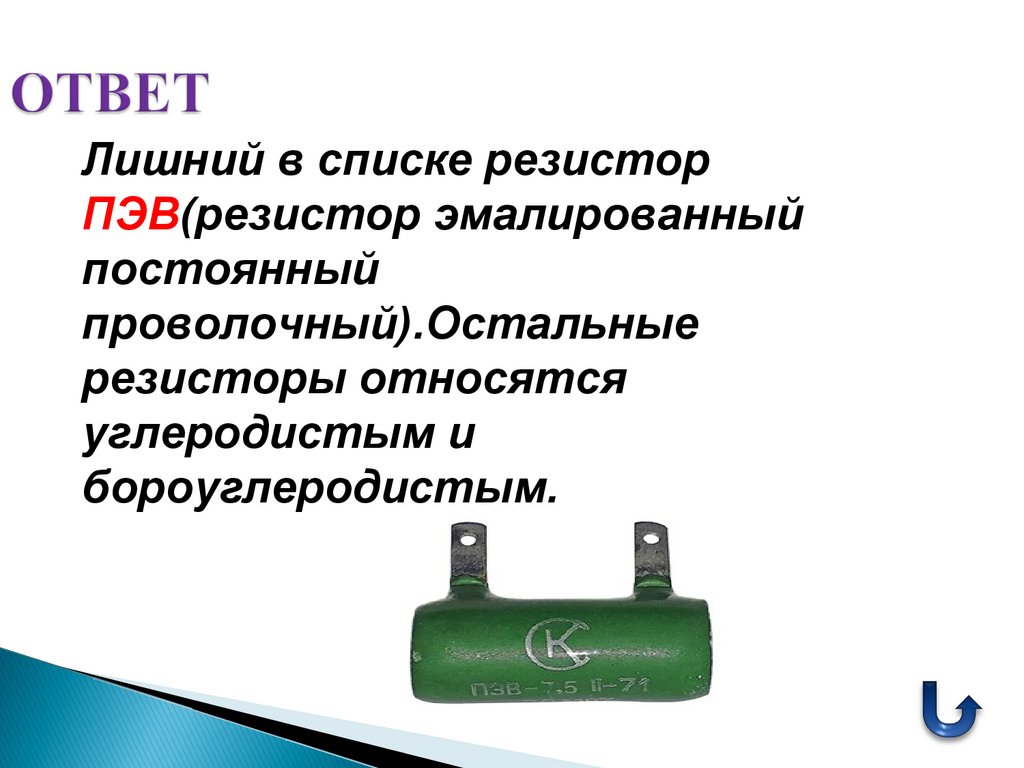

42. ОТВЕТ

Лишний в списке резистор
ПЭВ(резистор эмалированный
постоянный
проволочный).Остальные
резисторы относятся
углеродистым и
бороуглеродистым.

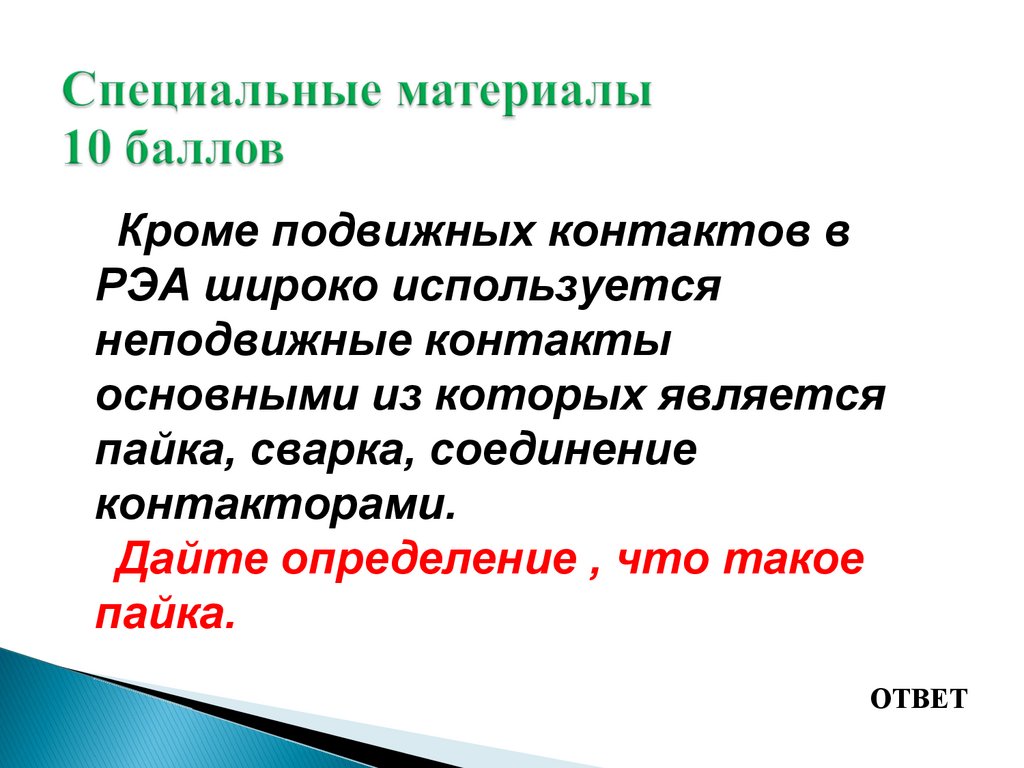

43. Специальные материалы 10 баллов

Кроме подвижных контактов в
РЭА широко используется
неподвижные контакты
основными из которых является
пайка, сварка, соединение
контакторами.
Дайте определение , что такое
пайка.
ОТВЕТ

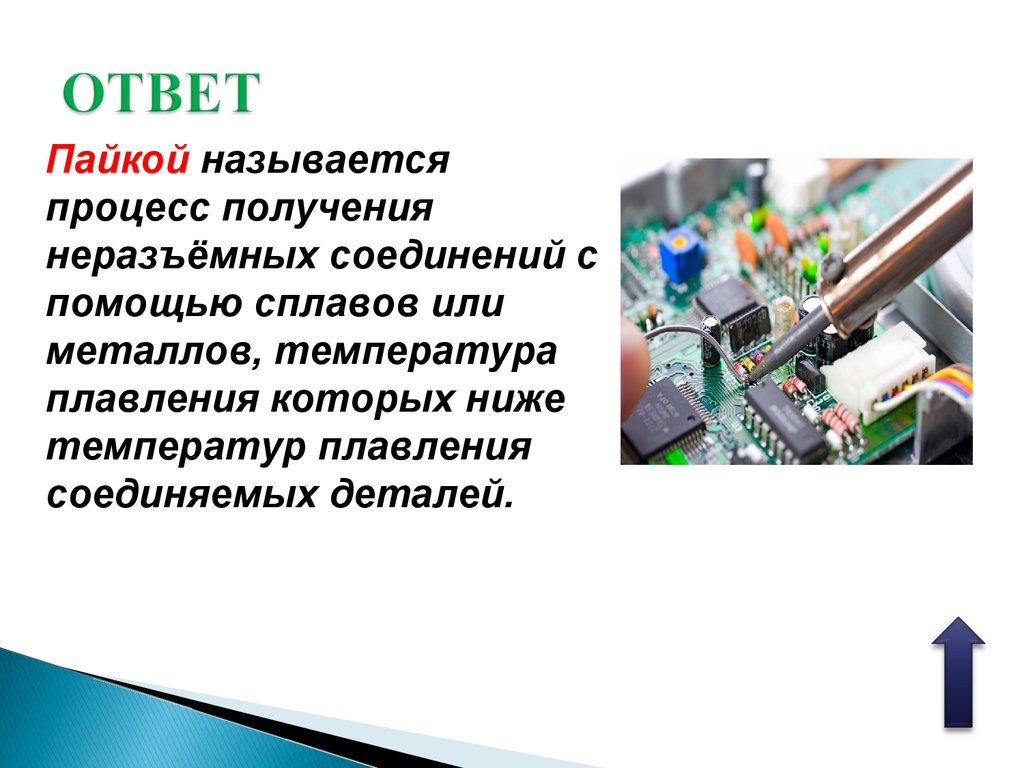

44. ОТВЕТ

Пайкой называется
процесс получения
неразъёмных соединений с
помощью сплавов или
металлов, температура
плавления которых ниже
температур плавления
соединяемых деталей.

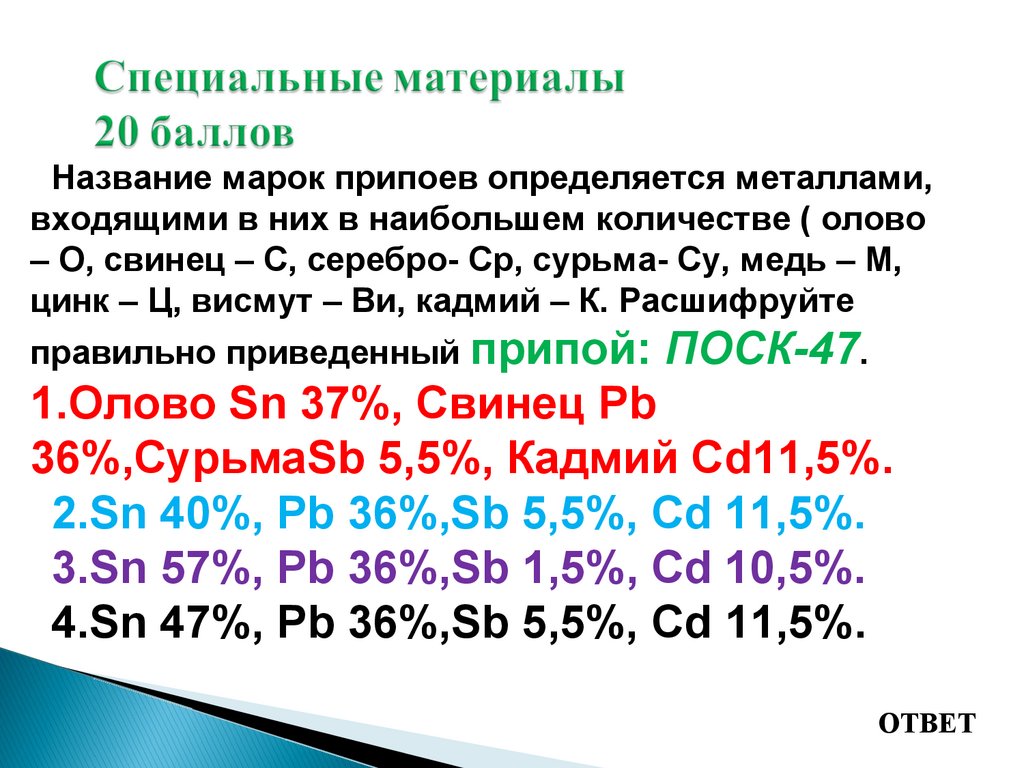

45. Специальные материалы 20 баллов

Название марок припоев определяется металлами,
входящими в них в наибольшем количестве ( олово
– О, свинец – С, серебро- Ср, сурьма- Су, медь – М,
цинк – Ц, висмут – Ви, кадмий – К. Расшифруйте
правильно приведенный припой: ПОСК-47.
1.Олово Sn 37%, Свинец Pb
36%,СурьмаSb 5,5%, Кадмий Сd11,5%.
2.Sn 40%, Pb 36%,Sb 5,5%, Сd 11,5%.
3.Sn 57%, Pb 36%,Sb 1,5%, Сd 10,5%.
4.Sn 47%, Pb 36%,Sb 5,5%, Сd 11,5%.
ОТВЕТ

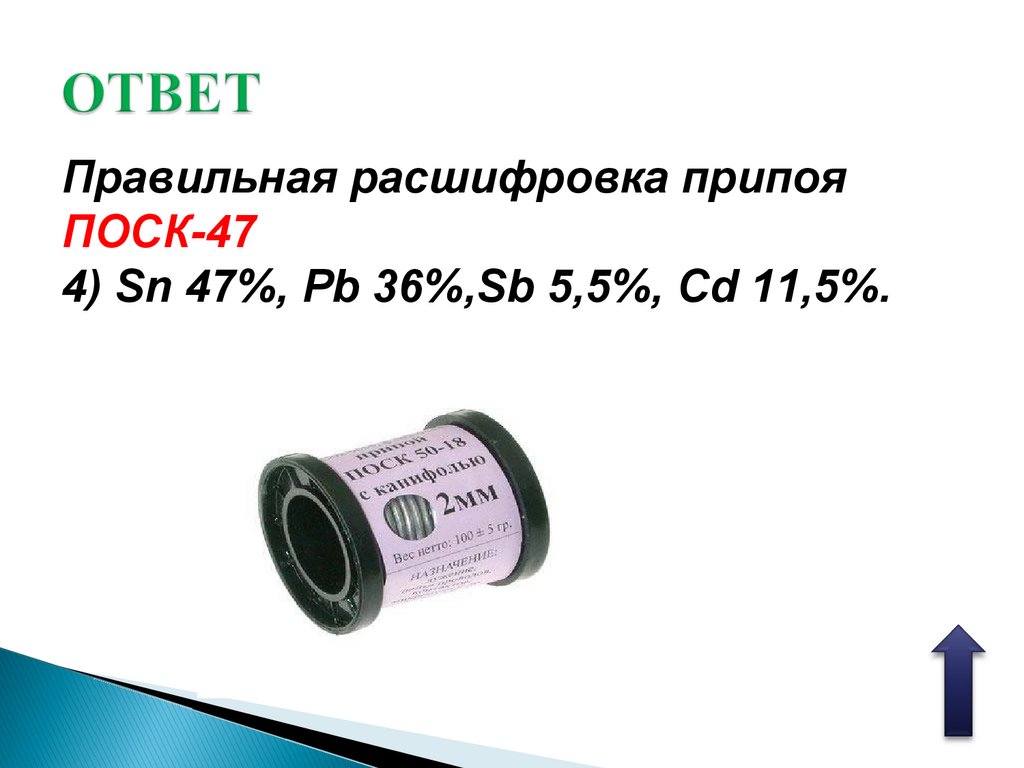

46. ОТВЕТ

Правильная расшифровка припоя
ПОСК-47
4) Sn 47%, Pb 36%,Sb 5,5%, Сd 11,5%.

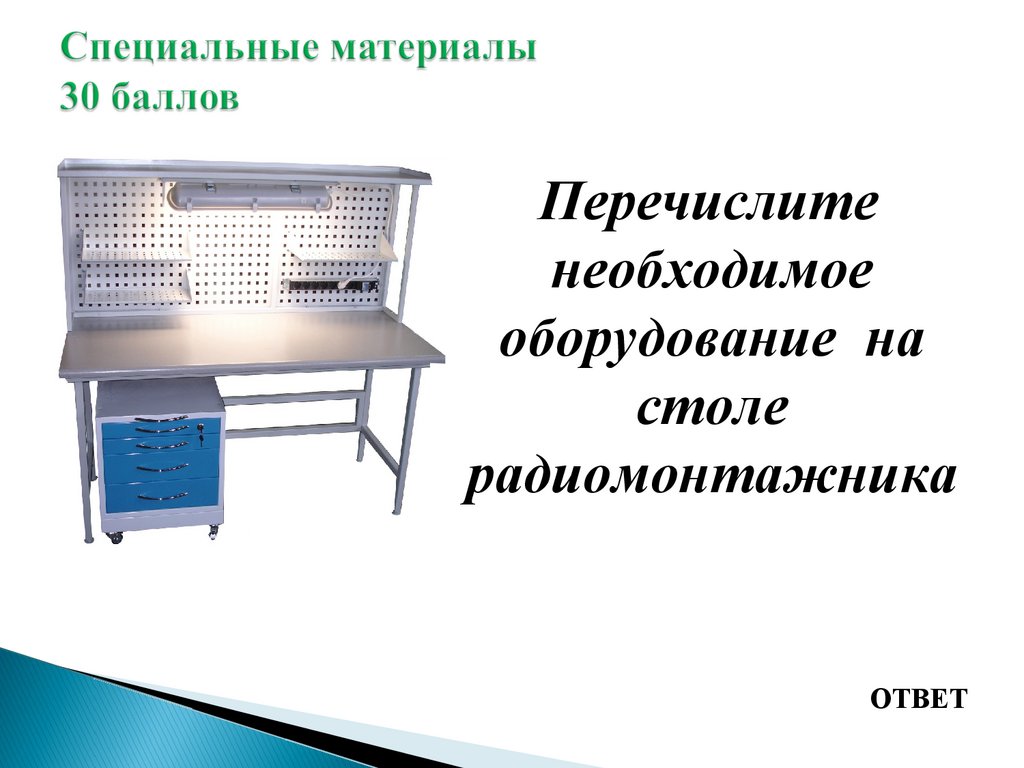

47. Специальные материалы 30 баллов

Перечислите
необходимое
оборудование на
столе
радиомонтажника
ОТВЕТ

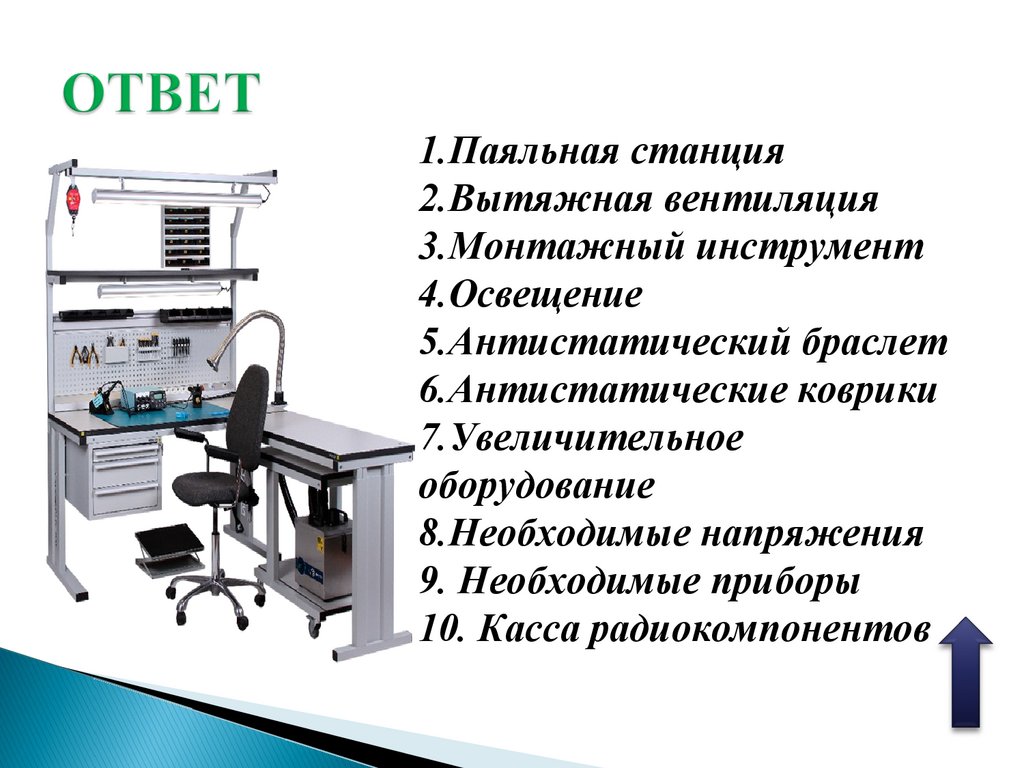

48. ОТВЕТ

1.Паяльная станция
2.Вытяжная вентиляция
3.Монтажный инструмент
4.Освещение
5.Антистатический браслет
6.Антистатические коврики
7.Увеличительное
оборудование
8.Необходимые напряжения
9. Необходимые приборы
10. Касса радиокомпонентов

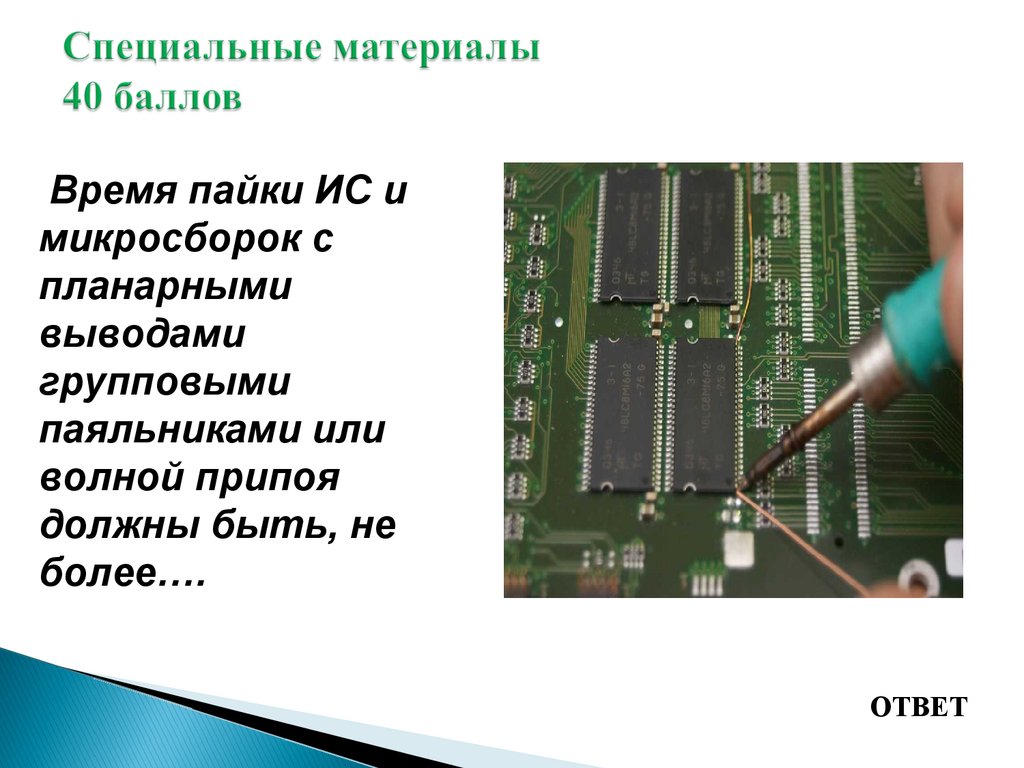

49. Специальные материалы 40 баллов

Время пайки ИС и
микросборок с
планарными
выводами
групповыми
паяльниками или
волной припоя
должны быть, не
более….
ОТВЕТ

50. ОТВЕТ

Время пайки ИС и микросборок с
планарными выводами групповыми
паяльниками или волной припоя
должны быть:
1.Время пайки каждого вывода, не
более 2-3 секунды.
2. Интервал времени между пайкой
соседних выводов, не менее 3 секунд

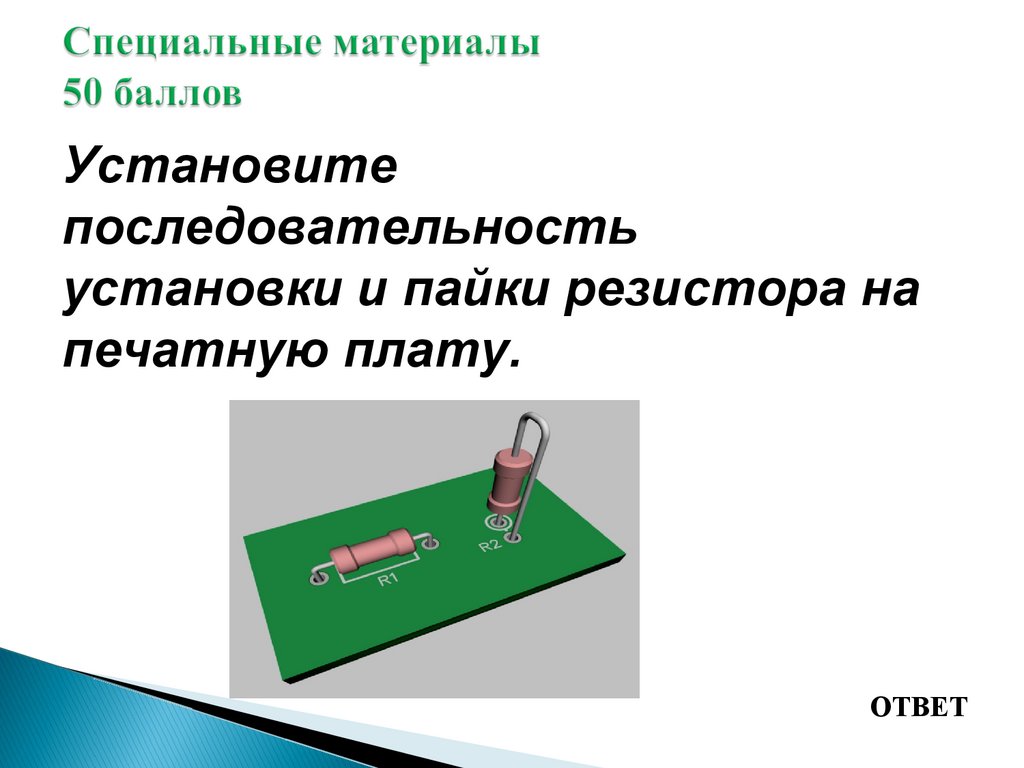

51. Специальные материалы 50 баллов

Установите
последовательность
установки и пайки резистора на
печатную плату.
ОТВЕТ

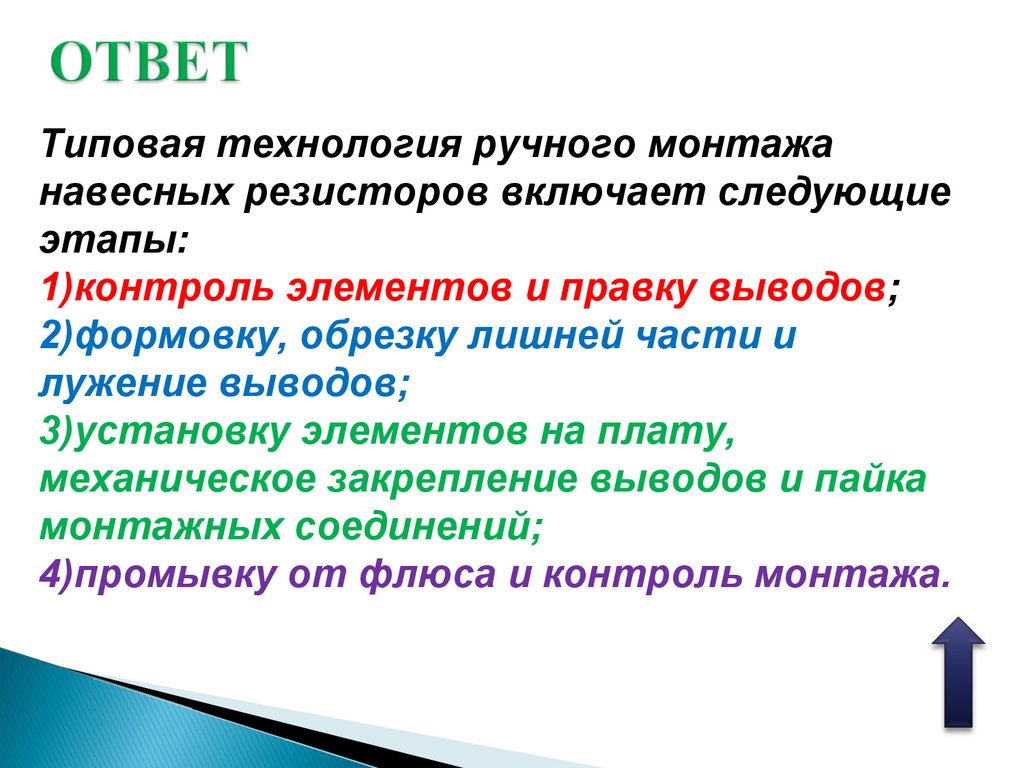

52. ОТВЕТ

Типовая технология ручного монтажа
навесных резисторов включает следующие
этапы:
1)контроль элементов и правку выводов;
2)формовку, обрезку лишней части и
лужение выводов;
3)установку элементов на плату,
механическое закрепление выводов и пайка
монтажных соединений;
4)промывку от флюса и контроль монтажа.
