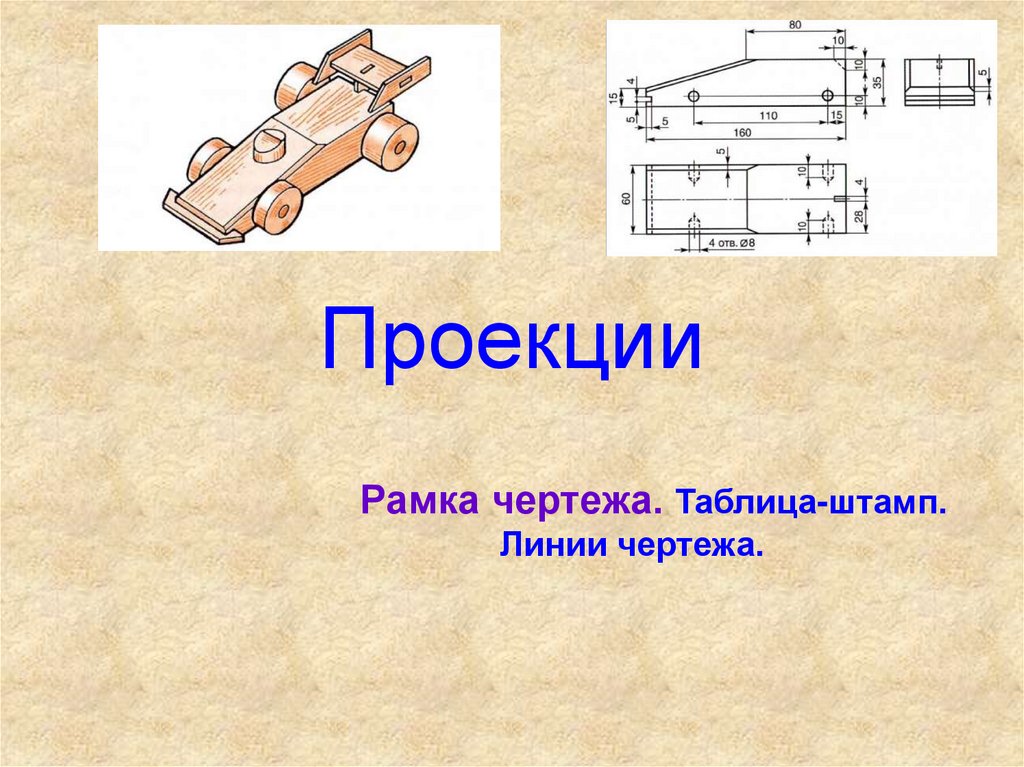

1. Проекции

Рамка чертежа. Таблица-штамп.
Линии чертежа.

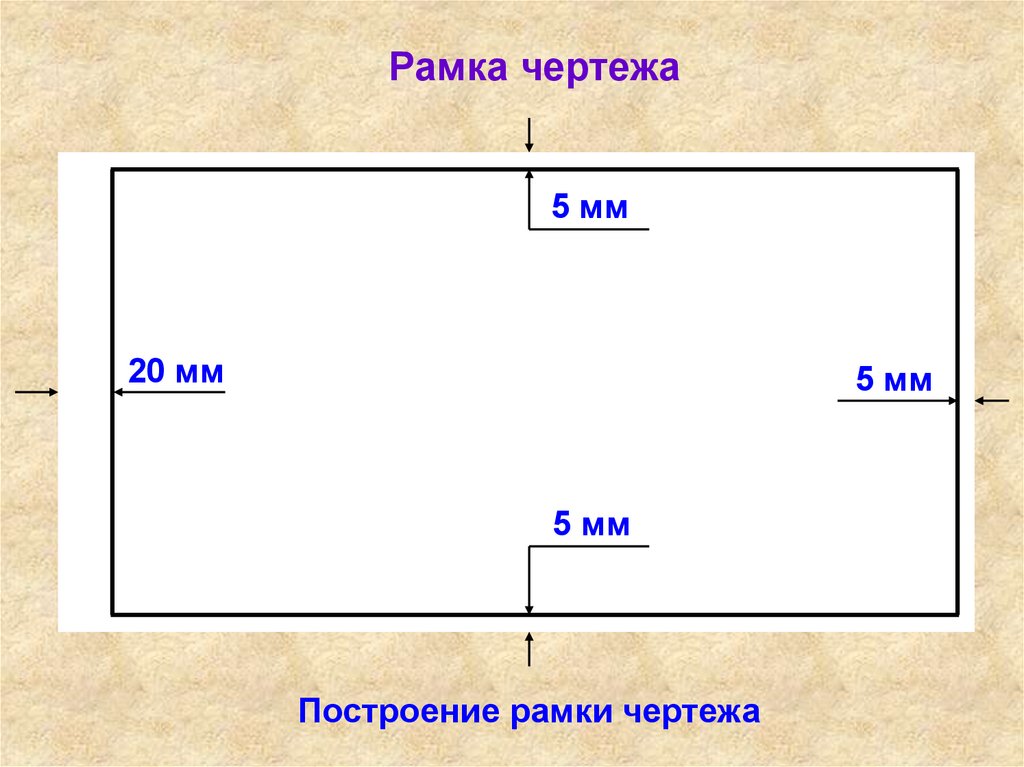

2. Рамка чертежа

5 мм
20 мм
5 мм
5 мм
Построение рамки чертежа

3.

ФИ ученика масназвание
материал штаб
20
Построение таблицы-штампа в рамке
24
8 8 8
100

4.

Главный вид
(направление
взгляда А)
Вид слева
(направление
взгляда Б)
Вид сверху
(направление
взгляда В)
Виды детали «стенка»

5. Проекции

Вид слева
20
Главный вид
50
Ø 12
40
Вид сверху
Призма
М1:1
Древесина берёзы
Чертёж детали «призма»

6.

Штриховая:
Это линии
невидимого
контура:
от 2 до 8 мм
1/2 мм
от 1 до 2 мм
Линии чертежа

7.

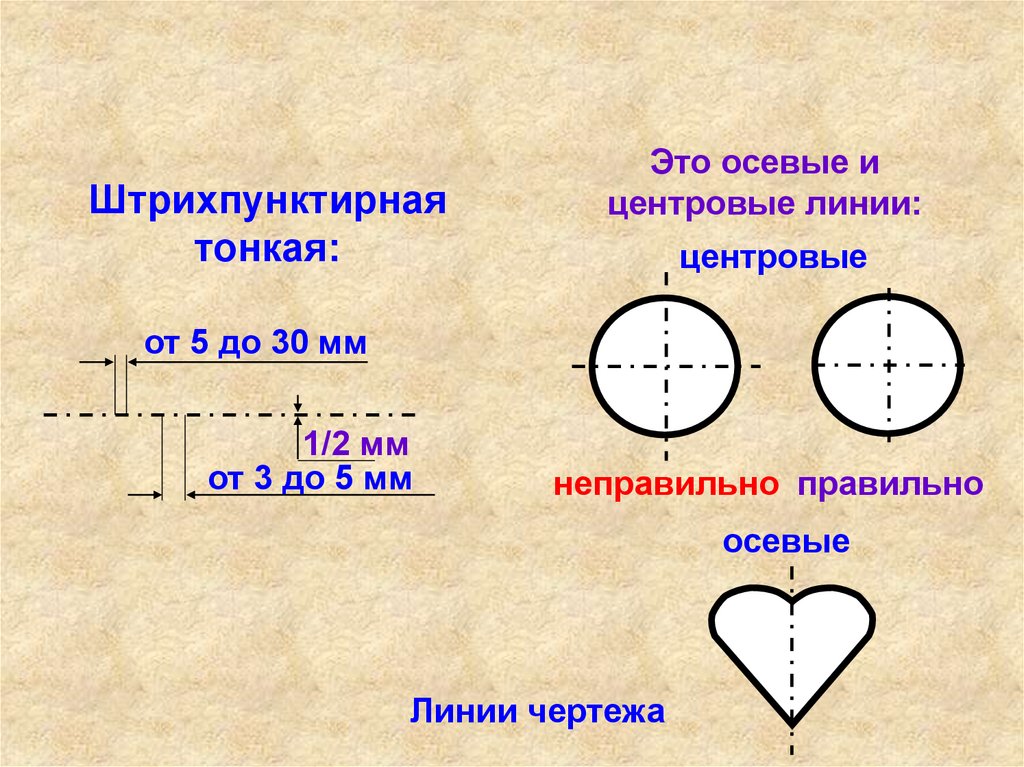

Штрихпунктирная
тонкая:
Это осевые и
центровые линии:
центровые
от 5 до 30 мм
1/2 мм
от 3 до 5 мм
неправильно правильно
осевые
Линии чертежа

8.

Практическое задание: Выполнить чертеж в 3х
проекциях, любой своей детали (не забудь
начертить рамку и штамп слайд 2 и 3)
