1.

ГБПОУ ВО "Бутурлиновский механико-технологический колледж"
Современные методы монтажа и
диагностики промышленного
оборудования
Участник: Шаповалов Андрей Александрович
Руководитель: Шершнева Екатерина Сергеевна

2.

2

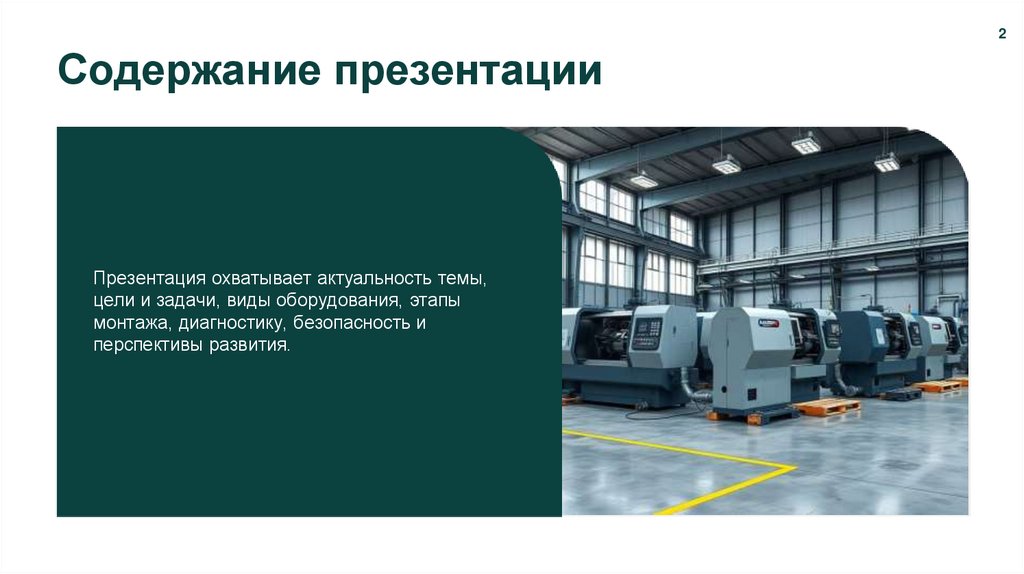

Содержание презентации
Презентация охватывает актуальность темы,
цели и задачи, виды оборудования, этапы
монтажа, диагностику, безопасность и
перспективы развития.

3.

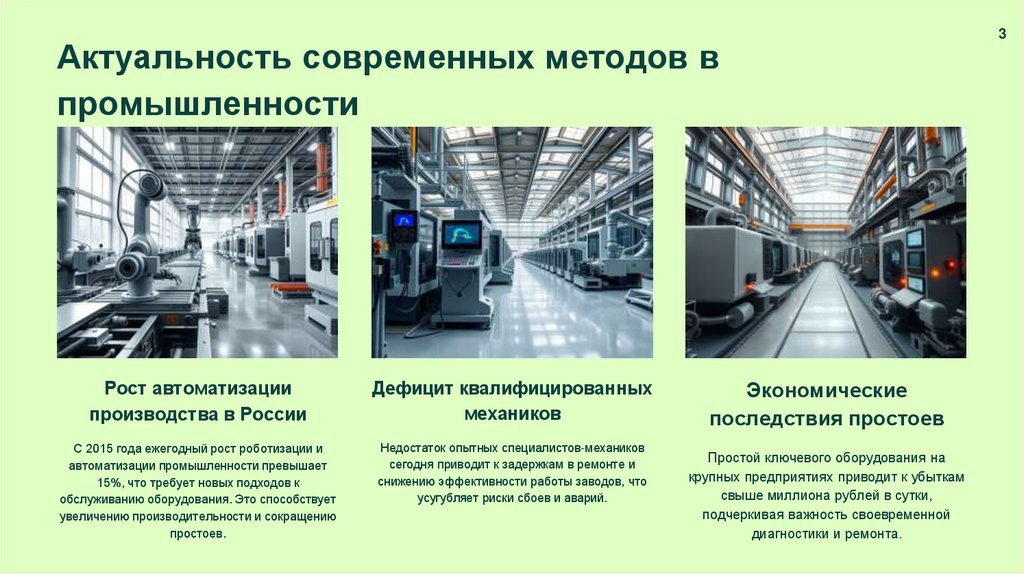

Актуальность современных методов в
промышленности
Рост автоматизации
производства в России
Дефицит квалифицированных
механиков
С 2015 года ежегодный рост роботизации и
автоматизации промышленности превышает
15%, что требует новых подходов к
обслуживанию оборудования. Это способствует
увеличению производительности и сокращению
простоев.
Недостаток опытных специалистов-механиков
сегодня приводит к задержкам в ремонте и
снижению эффективности работы заводов, что
усугубляет риски сбоев и аварий.
Экономические
последствия простоев
Простой ключевого оборудования на
крупных предприятиях приводит к убыткам
свыше миллиона рублей в сутки,
подчеркивая важность своевременной
диагностики и ремонта.
3

4.

4

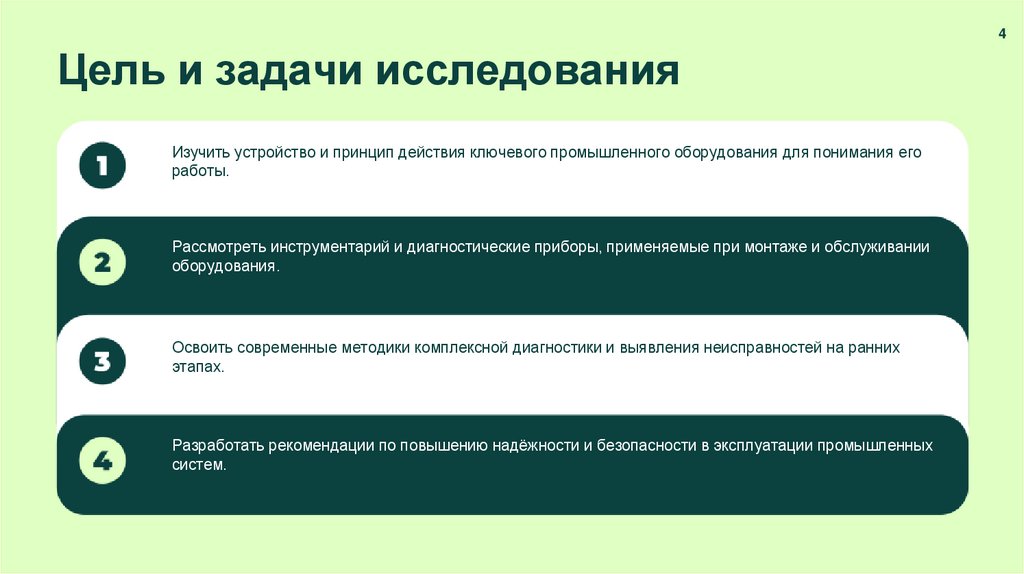

Цель и задачи исследования
Изучить устройство и принцип действия ключевого промышленного оборудования для понимания его
работы.
Рассмотреть инструментарий и диагностические приборы, применяемые при монтаже и обслуживании
оборудования.
Освоить современные методики комплексной диагностики и выявления неисправностей на ранних
этапах.
Разработать рекомендации по повышению надёжности и безопасности в эксплуатации промышленных
систем.

5.

5

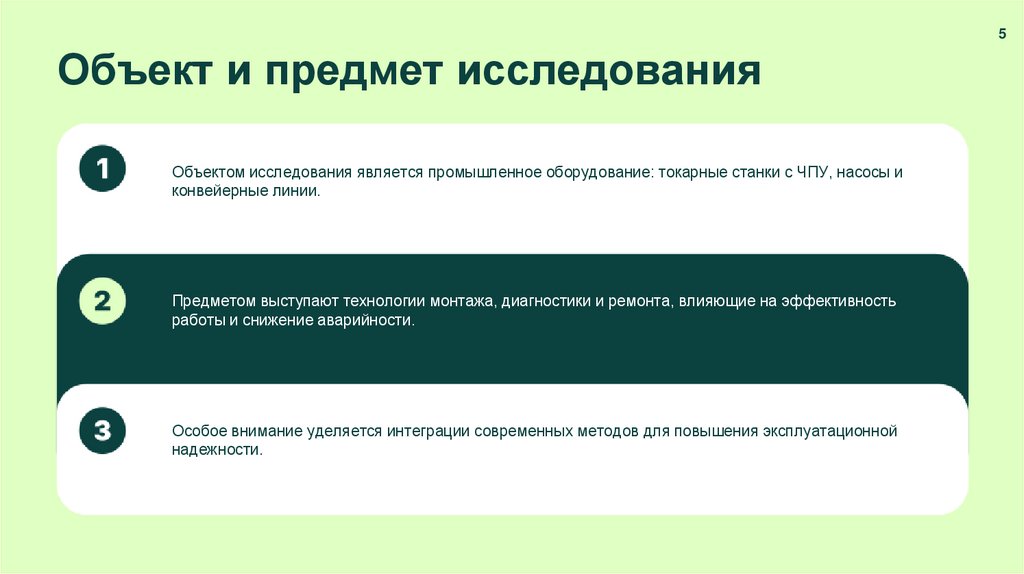

Объект и предмет исследования
Объектом исследования является промышленное оборудование: токарные станки с ЧПУ, насосы и
конвейерные линии.
Предметом выступают технологии монтажа, диагностики и ремонта, влияющие на эффективность
работы и снижение аварийности.
Особое внимание уделяется интеграции современных методов для повышения эксплуатационной
надежности.

6.

6

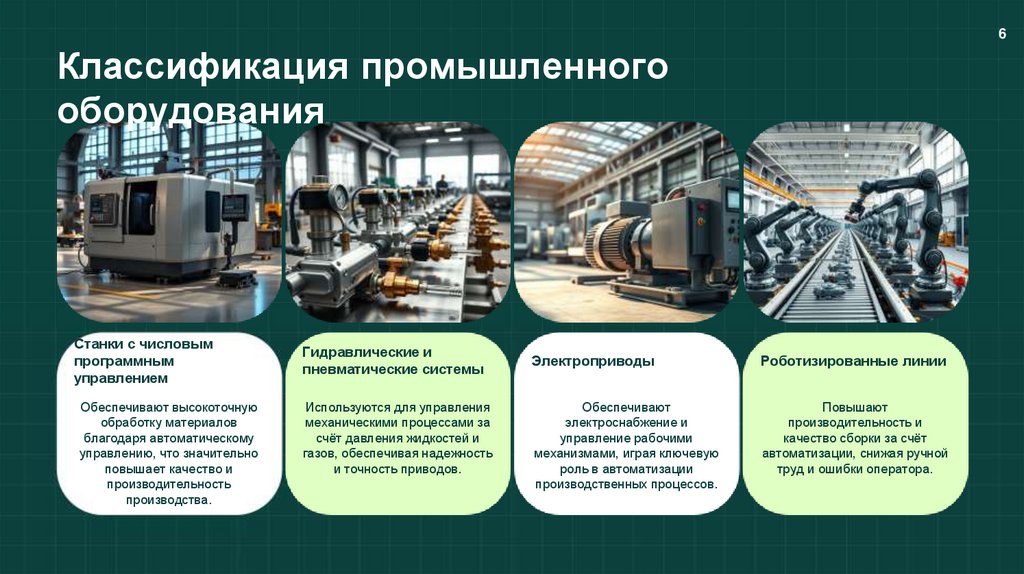

Классификация промышленного
оборудования
Станки с числовым
программным
управлением
Обеспечивают высокоточную
обработку материалов
благодаря автоматическому
управлению, что значительно
повышает качество и
производительность
производства.
Гидравлические и
пневматические системы
Используются для управления
механическими процессами за
счёт давления жидкостей и
газов, обеспечивая надежность
и точность приводов.
Электроприводы
Роботизированные линии
Обеспечивают
электроснабжение и
управление рабочими
механизмами, играя ключевую
роль в автоматизации
производственных процессов.
Повышают
производительность и
качество сборки за счёт
автоматизации, снижая ручной
труд и ошибки оператора.

7.

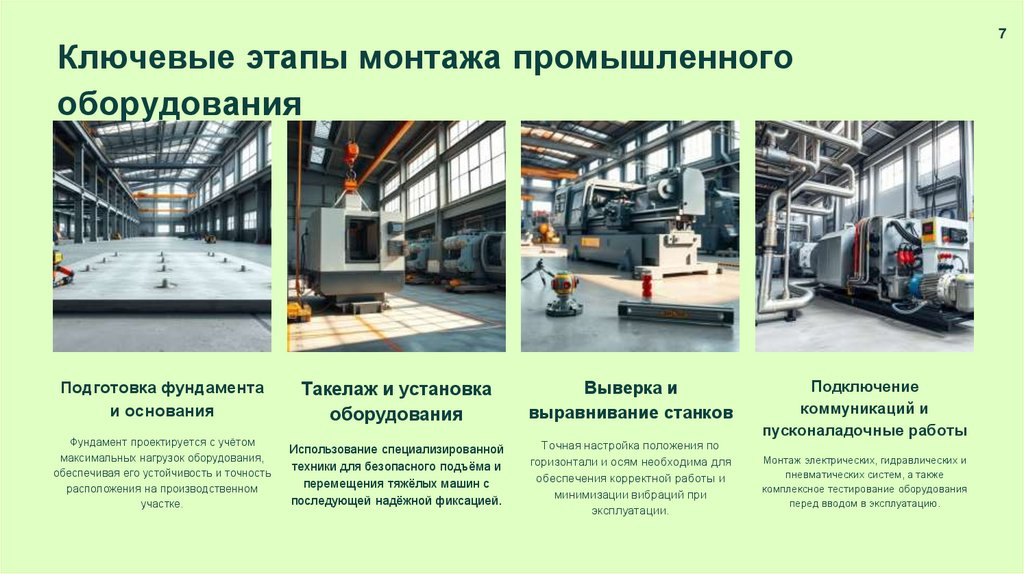

Ключевые этапы монтажа промышленного
оборудования
Подготовка фундамента
и основания
Такелаж и установка
оборудования
Выверка и
выравнивание станков
Фундамент проектируется с учётом
максимальных нагрузок оборудования,
обеспечивая его устойчивость и точность
расположения на производственном
участке.
Использование специализированной
техники для безопасного подъёма и
перемещения тяжёлых машин с
последующей надёжной фиксацией.
Точная настройка положения по
горизонтали и осям необходима для
обеспечения корректной работы и
минимизации вибраций при
эксплуатации.
Подключение
коммуникаций и
пусконаладочные работы
Монтаж электрических, гидравлических и
пневматических систем, а также
комплексное тестирование оборудования
перед вводом в эксплуатацию.
7

8.

8

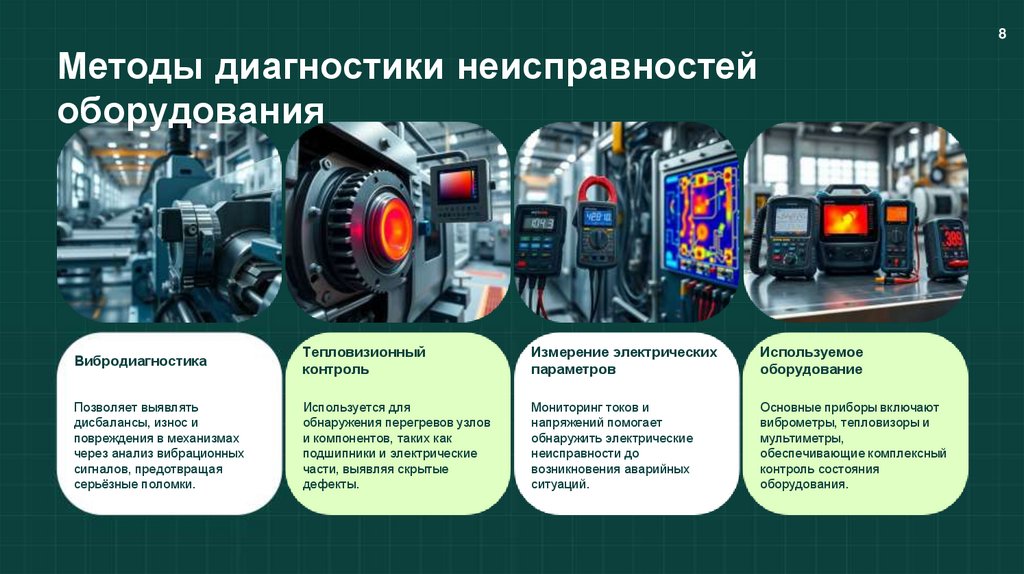

Методы диагностики неисправностей
оборудования
Вибродиагностика
Тепловизионный
контроль
Измерение электрических
параметров
Используемое
оборудование
Позволяет выявлять
дисбалансы, износ и
повреждения в механизмах
через анализ вибрационных
сигналов, предотвращая
серьёзные поломки.
Используется для
обнаружения перегревов узлов
и компонентов, таких как
подшипники и электрические
части, выявляя скрытые
дефекты.
Мониторинг токов и
напряжений помогает
обнаружить электрические
неисправности до
возникновения аварийных
ситуаций.
Основные приборы включают
виброметры, тепловизоры и
мультиметры,
обеспечивающие комплексный
контроль состояния
оборудования.

9.

9

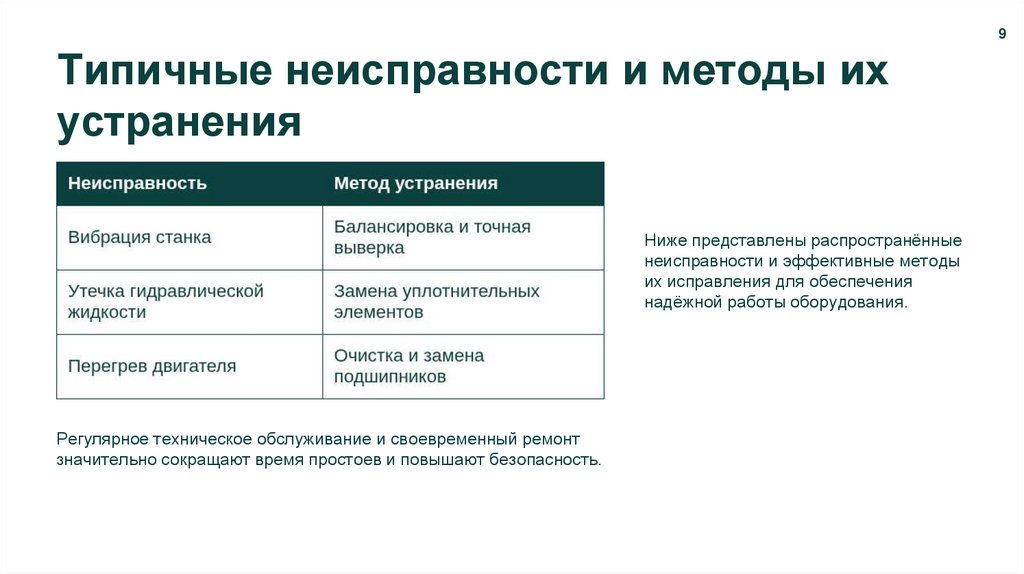

Типичные неисправности и методы их
устранения
Ниже представлены распространённые
неисправности и эффективные методы
их исправления для обеспечения
надёжной работы оборудования.
Регулярное техническое обслуживание и своевременный ремонт
значительно сокращают время простоев и повышают безопасность.

10.

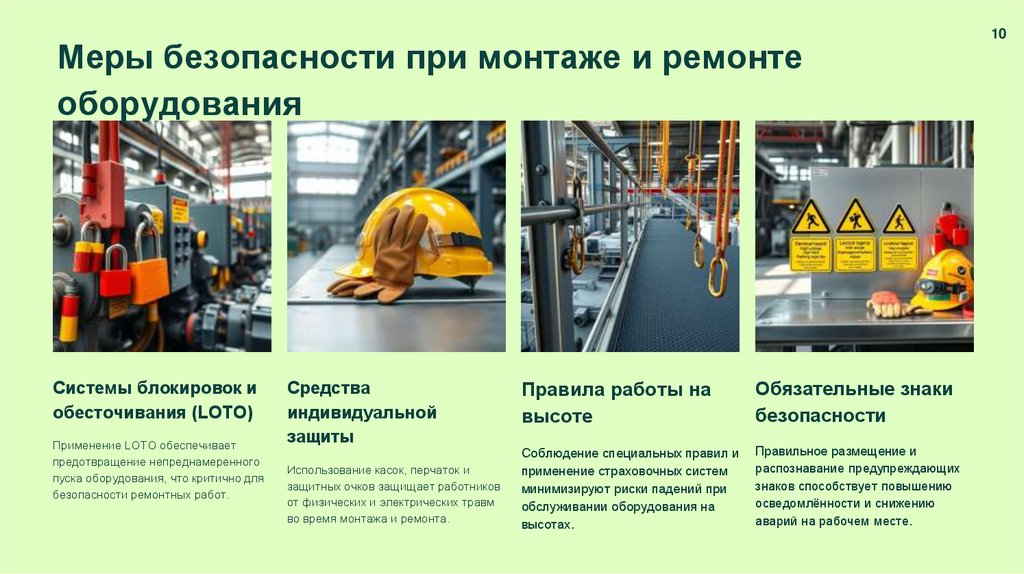

Меры безопасности при монтаже и ремонте
оборудования
Системы блокировок и
обесточивания (LOTO)
Применение LOTO обеспечивает
предотвращение непреднамеренного
пуска оборудования, что критично для
безопасности ремонтных работ.
Средства
индивидуальной
защиты
Использование касок, перчаток и
защитных очков защищает работников
от физических и электрических травм
во время монтажа и ремонта.
Правила работы на
высоте
Обязательные знаки
безопасности
Соблюдение специальных правил и
применение страховочных систем
минимизируют риски падений при
обслуживании оборудования на
высотах.
Правильное размещение и
распознавание предупреждающих
знаков способствует повышению
осведомлённости и снижению
аварий на рабочем месте.
10

11.

11

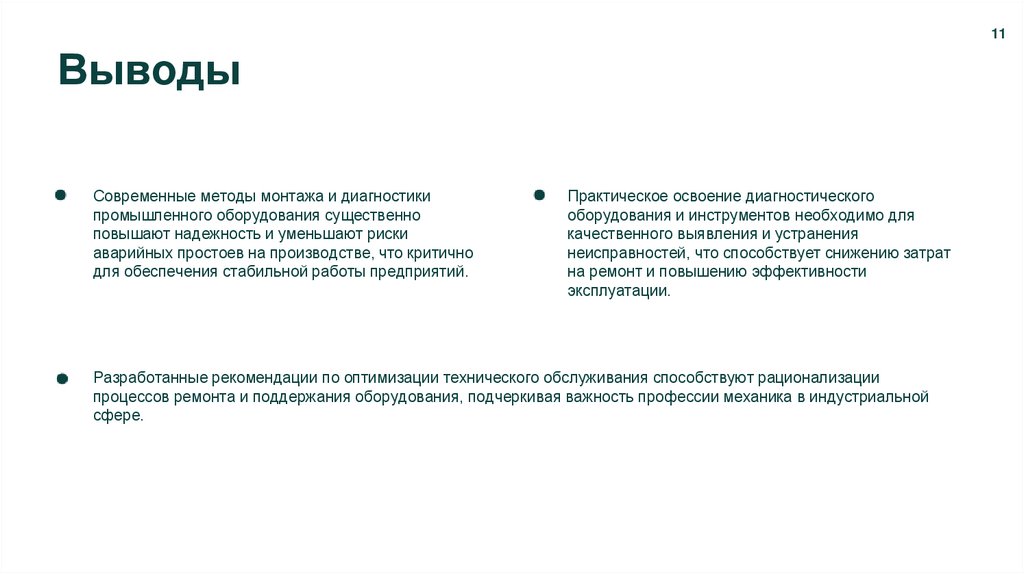

Выводы
Современные методы монтажа и диагностики
промышленного оборудования существенно
повышают надежность и уменьшают риски
аварийных простоев на производстве, что критично
для обеспечения стабильной работы предприятий.
Практическое освоение диагностического
оборудования и инструментов необходимо для
качественного выявления и устранения
неисправностей, что способствует снижению затрат
на ремонт и повышению эффективности
эксплуатации.
Разработанные рекомендации по оптимизации технического обслуживания способствуют рационализации
процессов ремонта и поддержания оборудования, подчеркивая важность профессии механика в индустриальной
сфере.

12.

12

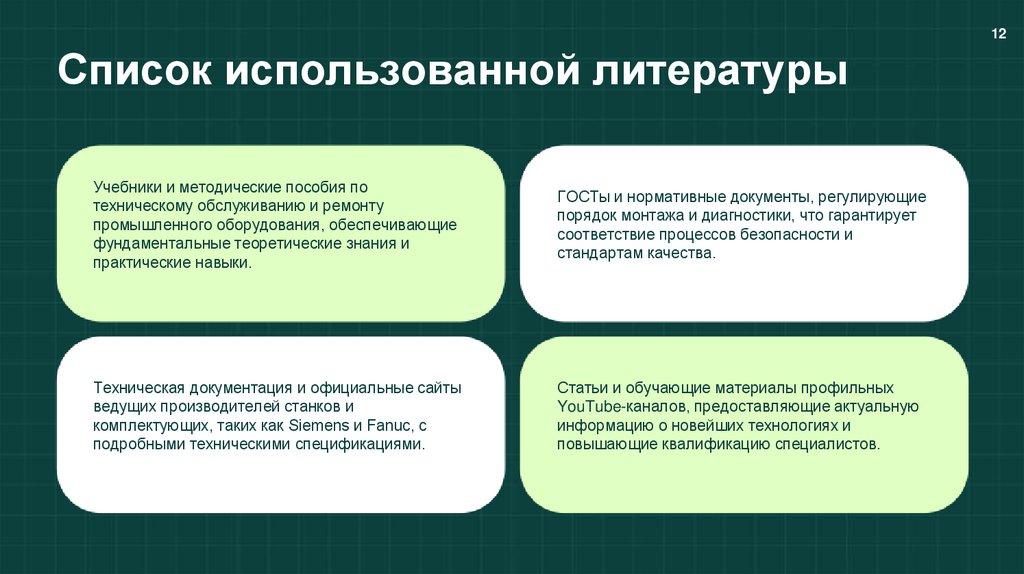

Список использованной литературы
Учебники и методические пособия по
техническому обслуживанию и ремонту
промышленного оборудования, обеспечивающие
фундаментальные теоретические знания и
практические навыки.
ГОСТы и нормативные документы, регулирующие
порядок монтажа и диагностики, что гарантирует
соответствие процессов безопасности и
стандартам качества.
Техническая документация и официальные сайты
ведущих производителей станков и
комплектующих, таких как Siemens и Fanuc, с
подробными техническими спецификациями.
Статьи и обучающие материалы профильных
YouTube-каналов, предоставляющие актуальную
информацию о новейших технологиях и
повышающие квалификацию специалистов.

13.

13

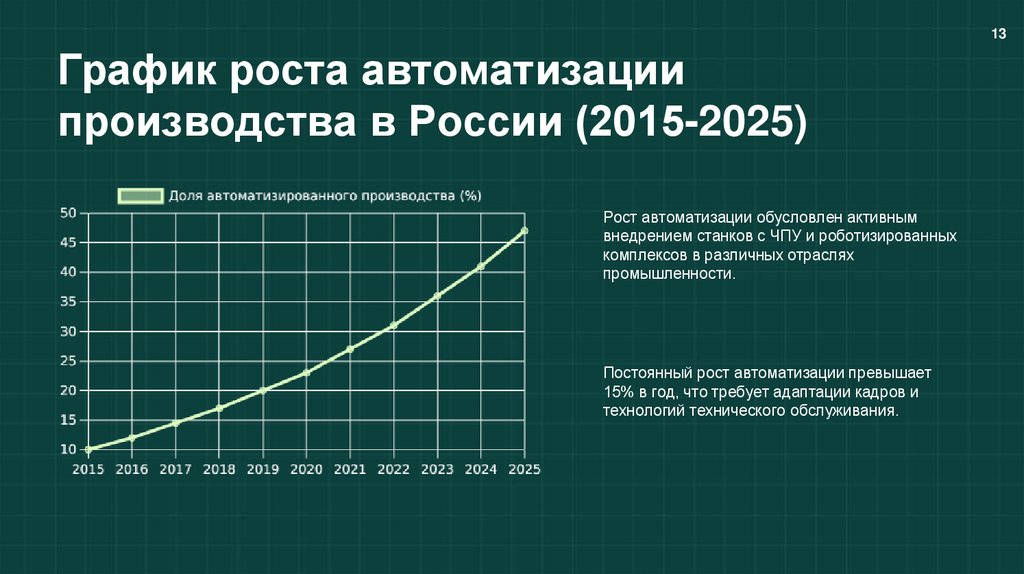

График роста автоматизации
производства в России (2015-2025)
Рост автоматизации обусловлен активным
внедрением станков с ЧПУ и роботизированных
комплексов в различных отраслях
промышленности.
Постоянный рост автоматизации превышает
15% в год, что требует адаптации кадров и
технологий технического обслуживания.

14.

14

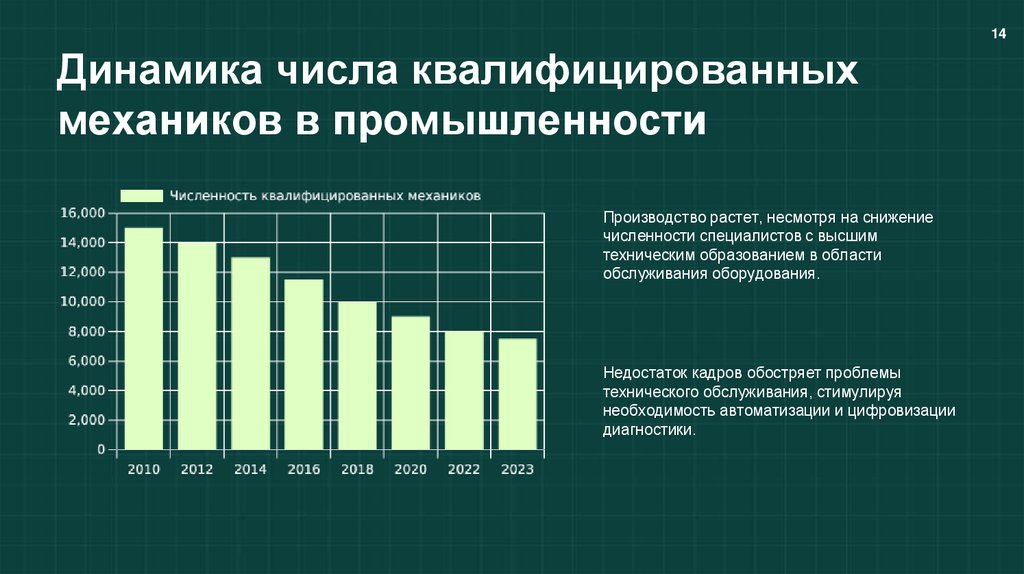

Динамика числа квалифицированных
механиков в промышленности
Производство растет, несмотря на снижение
численности специалистов с высшим
техническим образованием в области
обслуживания оборудования.
Недостаток кадров обостряет проблемы
технического обслуживания, стимулируя
необходимость автоматизации и цифровизации
диагностики.

15.

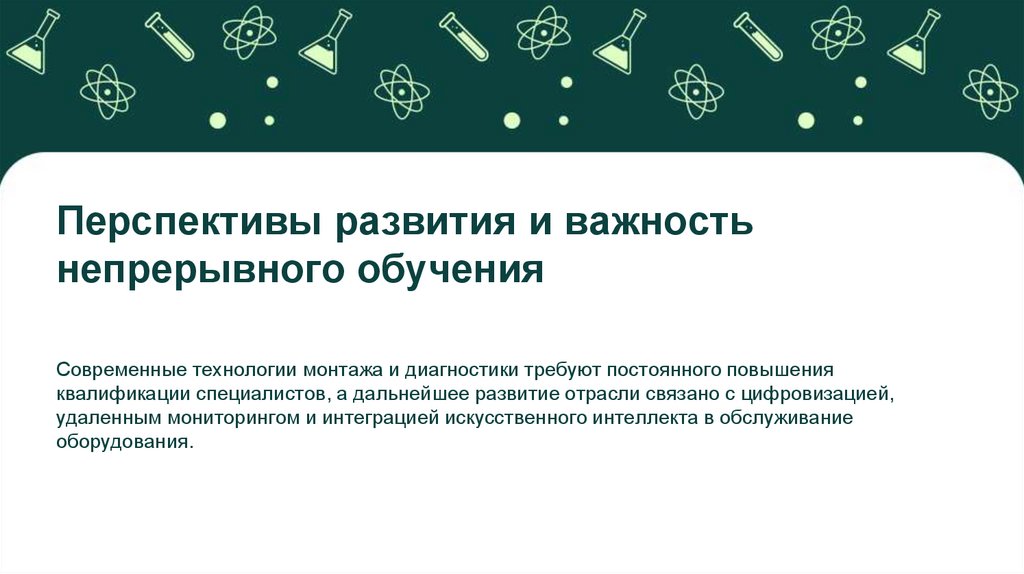

Перспективы развития и важность
непрерывного обучения
Современные технологии монтажа и диагностики требуют постоянного повышения
квалификации специалистов, а дальнейшее развитие отрасли связано с цифровизацией,
удаленным мониторингом и интеграцией искусственного интеллекта в обслуживание
оборудования.
