Флотомашины РИВС

1. Современные флотомашины. Модульные и чановые пневмомеханические флотомашины

2.

3.

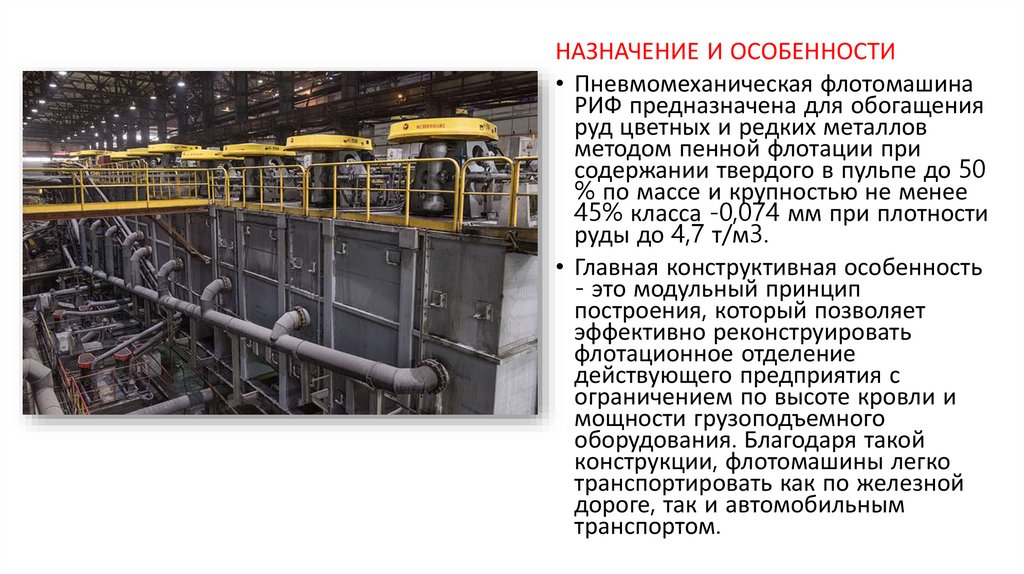

НАЗНАЧЕНИЕ И ОСОБЕННОСТИ
• Пневмомеханическая флотомашина
РИФ предназначена для обогащения
руд цветных и редких металлов
методом пенной флотации при
содержании твердого в пульпе до 50
% по массе и крупностью не менее
45% класса -0,074 мм при плотности
руды до 4,7 т/м3.
• Главная конструктивная особенность
- это модульный принцип
построения, который позволяет
эффективно реконструировать
флотационное отделение
действующего предприятия с
ограничением по высоте кровли и
мощности грузоподъемного
оборудования. Благодаря такой
конструкции, флотомашины легко
транспортировать как по железной
дороге, так и автомобильным
транспортом.

4.

5.

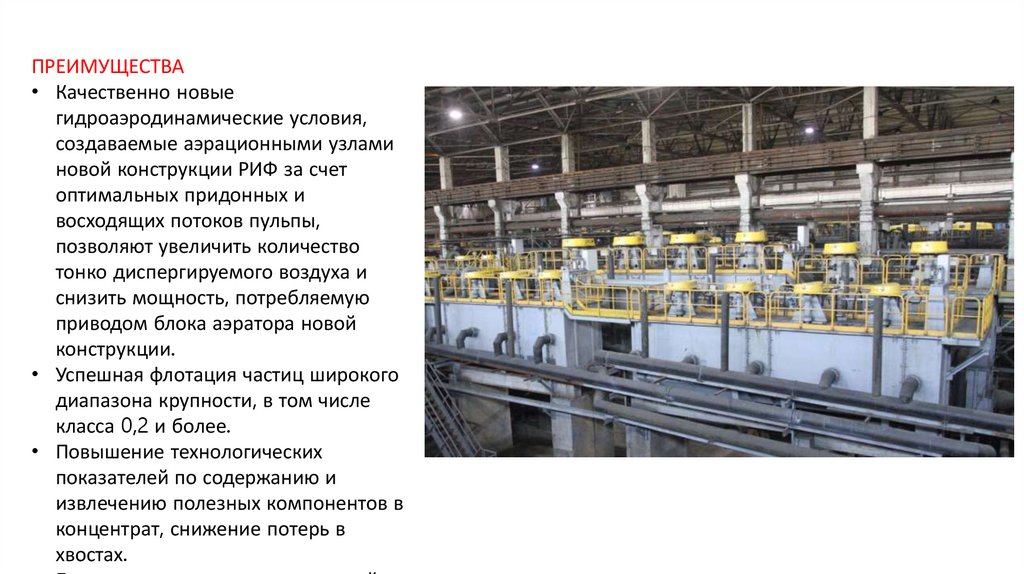

ПРЕИМУЩЕСТВА
• Качественно новые
гидроаэродинамические условия,
создаваемые аэрационными узлами
новой конструкции РИФ за счет
оптимальных придонных и
восходящих потоков пульпы,
позволяют увеличить количество
тонко диспергируемого воздуха и
снизить мощность, потребляемую
приводом блока аэратора новой
конструкции.
• Успешная флотация частиц широкого
диапазона крупности, в том числе
класса 0,2 и более.
• Повышение технологических
показателей по содержанию и
извлечению полезных компонентов в
концентрат, снижение потерь в
хвостах.

6.

7.

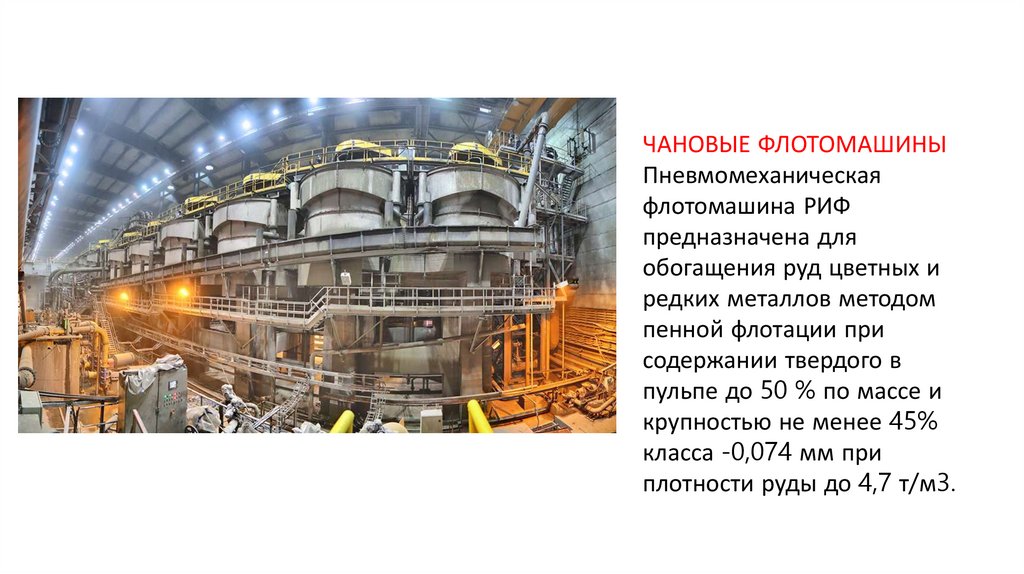

ЧАНОВЫЕ ФЛОТОМАШИНЫ
Пневмомеханическая
флотомашина РИФ
предназначена для
обогащения руд цветных и
редких металлов методом
пенной флотации при
содержании твердого в
пульпе до 50 % по массе и
крупностью не менее 45%
класса -0,074 мм при
плотности руды до 4,7 т/м3.

8.

9.

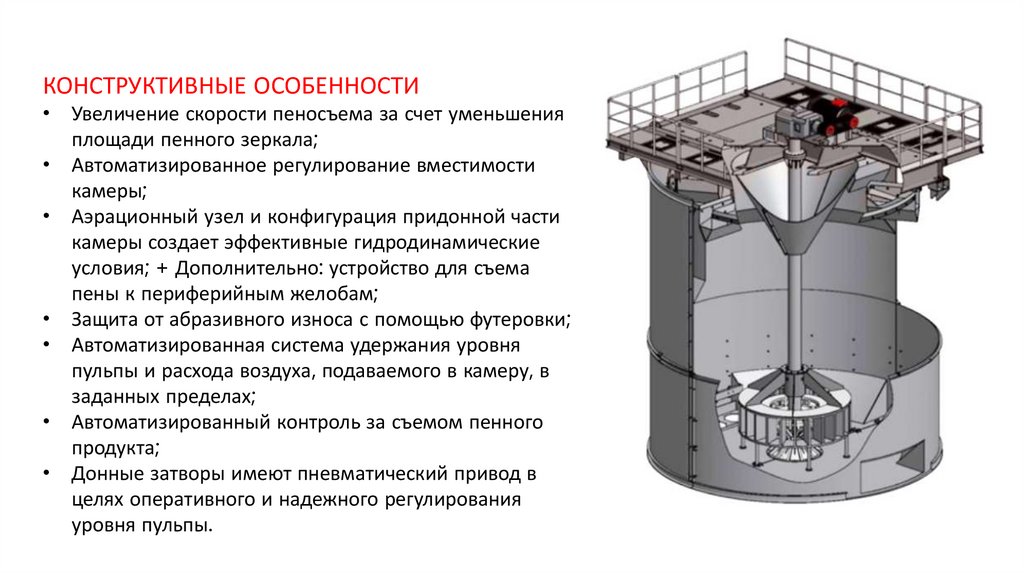

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
• Увеличение скорости пеносъема за счет уменьшения
площади пенного зеркала;
• Автоматизированное регулирование вместимости
камеры;
• Аэрационный узел и конфигурация придонной части
камеры создает эффективные гидродинамические
условия; + Дополнительно: устройство для съема
пены к периферийным желобам;
• Защита от абразивного износа с помощью футеровки;
• Автоматизированная система удержания уровня
пульпы и расхода воздуха, подаваемого в камеру, в
заданных пределах;
• Автоматизированный контроль за съемом пенного
продукта;
• Донные затворы имеют пневматический привод в
целях оперативного и надежного регулирования
уровня пульпы.

10.

Спасибо за
внимание!
