Наружное оформление магазинов Пятерочка

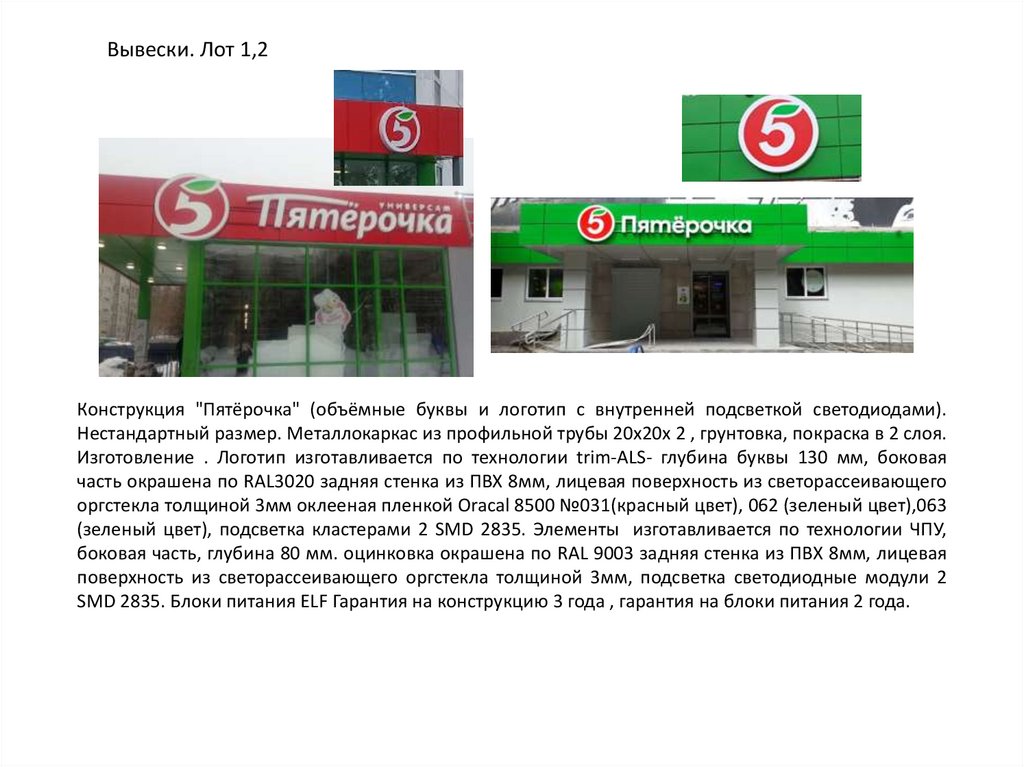

1. Вывески. Лот 1,2

Конструкция "Пятёрочка" (объёмные буквы и логотип с внутренней подсветкой светодиодами).
Нестандартный размер. Металлокаркас из профильной трубы 20х20х 2 , грунтовка, покраска в 2 слоя.
Изготовление . Логотип изготавливается по технологии trim-ALS- глубина буквы 130 мм, боковая
часть окрашена по RAL3020 задняя стенка из ПВХ 8мм, лицевая поверхность из светорассеивающего
оргстекла толщиной 3мм оклееная пленкой Oracal 8500 №031(красный цвет), 062 (зеленый цвет),063
(зеленый цвет), подсветка кластерами 2 SMD 2835. Элементы изготавливается по технологии ЧПУ,
боковая часть, глубина 80 мм. оцинковка окрашена по RAL 9003 задняя стенка из ПВХ 8мм, лицевая
поверхность из светорассеивающего оргстекла толщиной 3мм, подсветка светодиодные модули 2
SMD 2835. Блоки питания ELF Гарантия на конструкцию 3 года , гарантия на блоки питания 2 года.

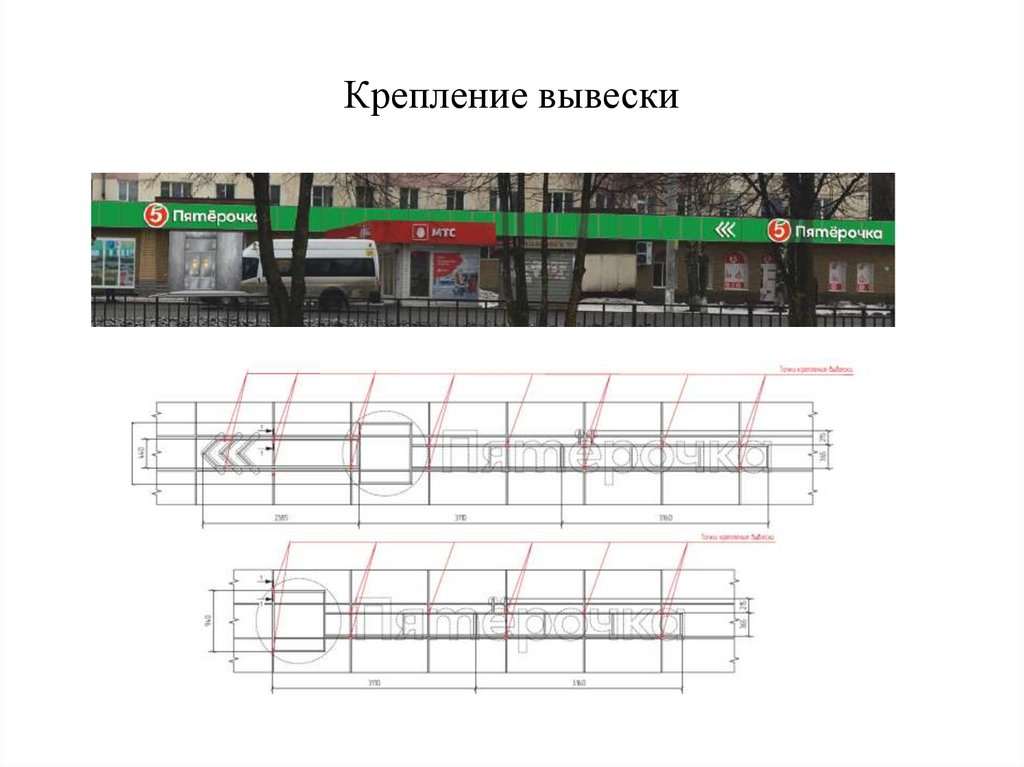

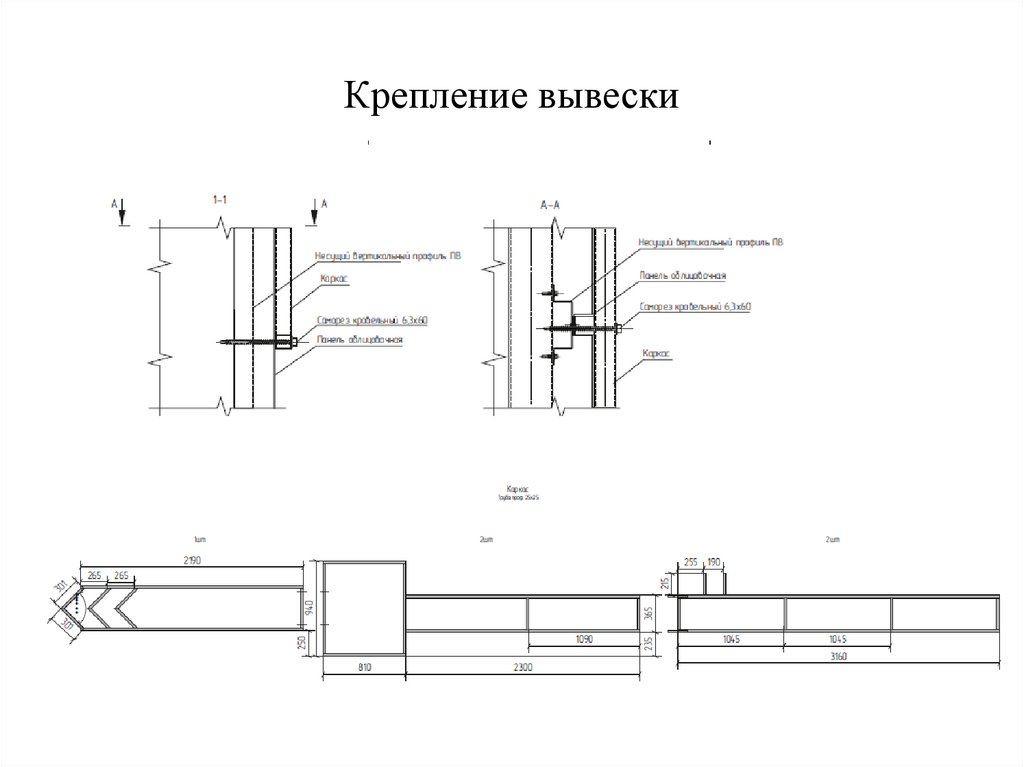

2. Крепление вывески

3. Крепление вывески

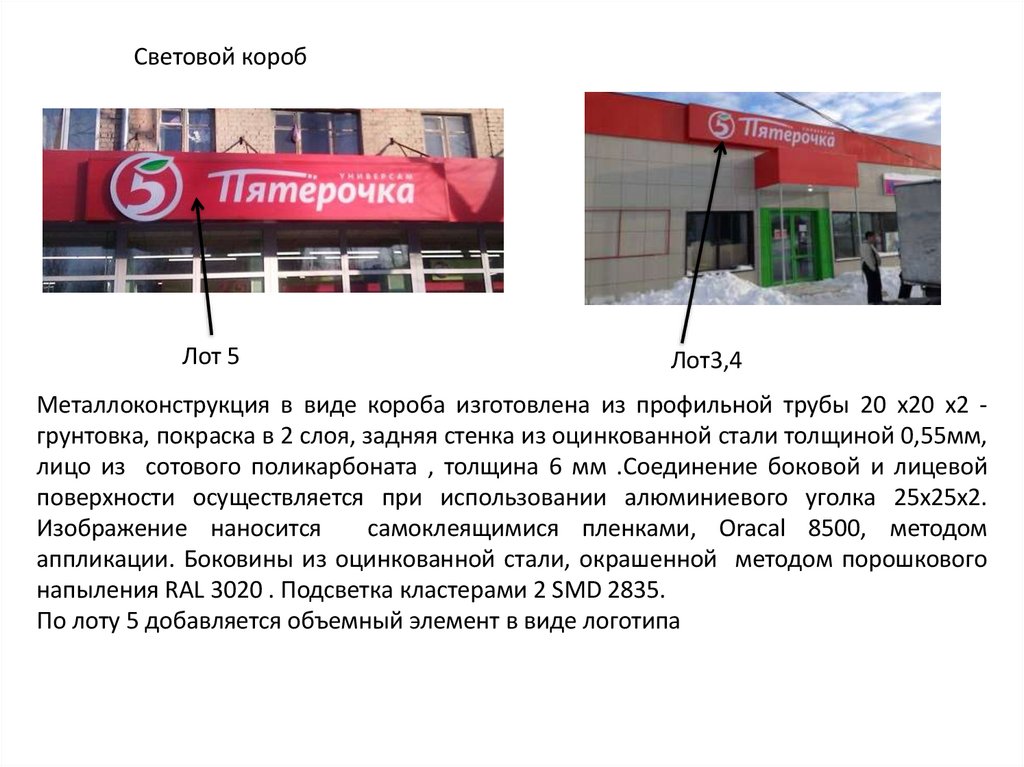

4. Лот3,4

Световой короб
Лот 5
Лот3,4
Металлоконструкция в виде короба изготовлена из профильной трубы 20 х20 х2 грунтовка, покраска в 2 слоя, задняя стенка из оцинкованной стали толщиной 0,55мм,
лицо из сотового поликарбоната , толщина 6 мм .Соединение боковой и лицевой
поверхности осуществляется при использовании алюминиевого уголка 25х25х2.
Изображение наносится
самоклеящимися пленками, Oracal 8500, методом
аппликации. Боковины из оцинкованной стали, окрашенной методом порошкового
напыления RAL 3020 . Подсветка кластерами 2 SMD 2835.
По лоту 5 добавляется объемный элемент в виде логотипа

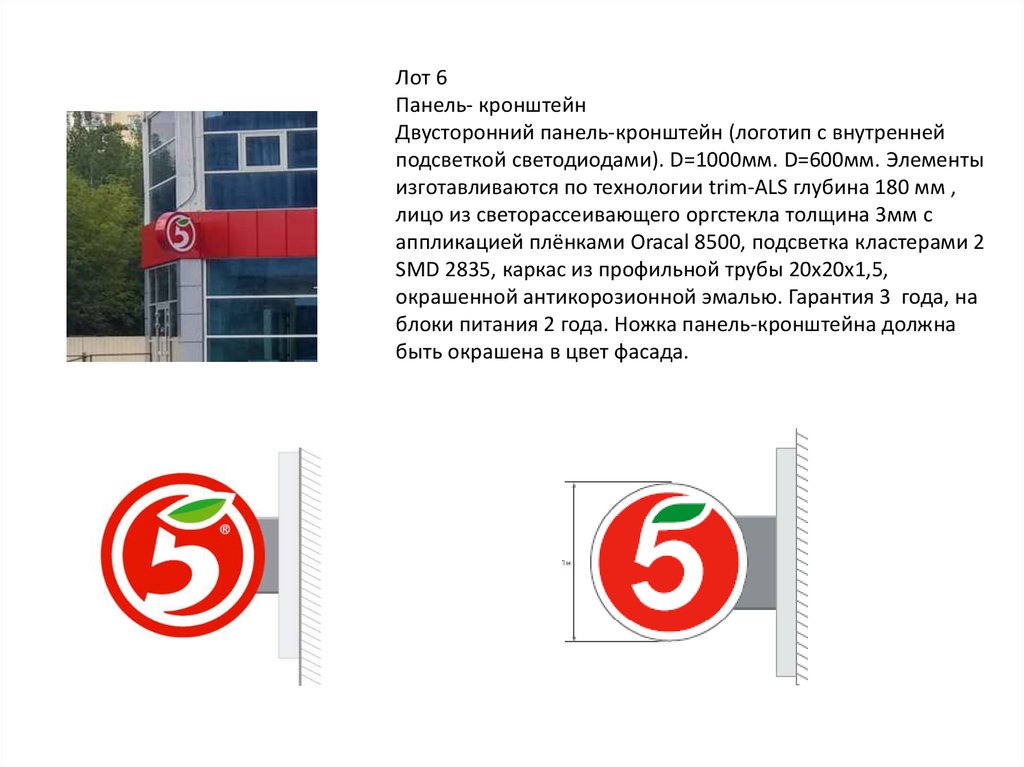

5. Лот 6 Панель- кронштейн Двусторонний панель-кронштейн (логотип с внутренней подсветкой светодиодами). D=1000мм. D=600мм.

Элементы
изготавливаются по технологии trim-ALS глубина 180 мм ,
лицо из светорассеивающего оргстекла толщина 3мм с
аппликацией плёнками Oracal 8500, подсветка кластерами 2
SMD 2835, каркас из профильной трубы 20х20х1,5,
окрашенной антикорозионной эмалью. Гарантия 3 года, на
блоки питания 2 года. Ножка панель-кронштейна должна
быть окрашена в цвет фасада.

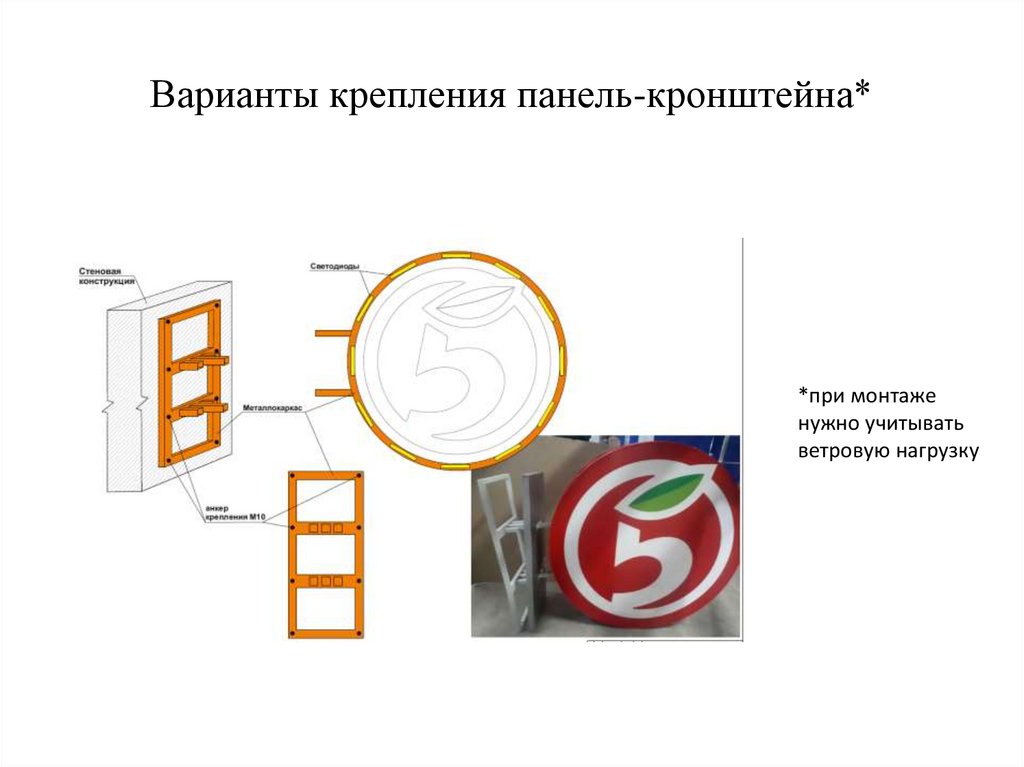

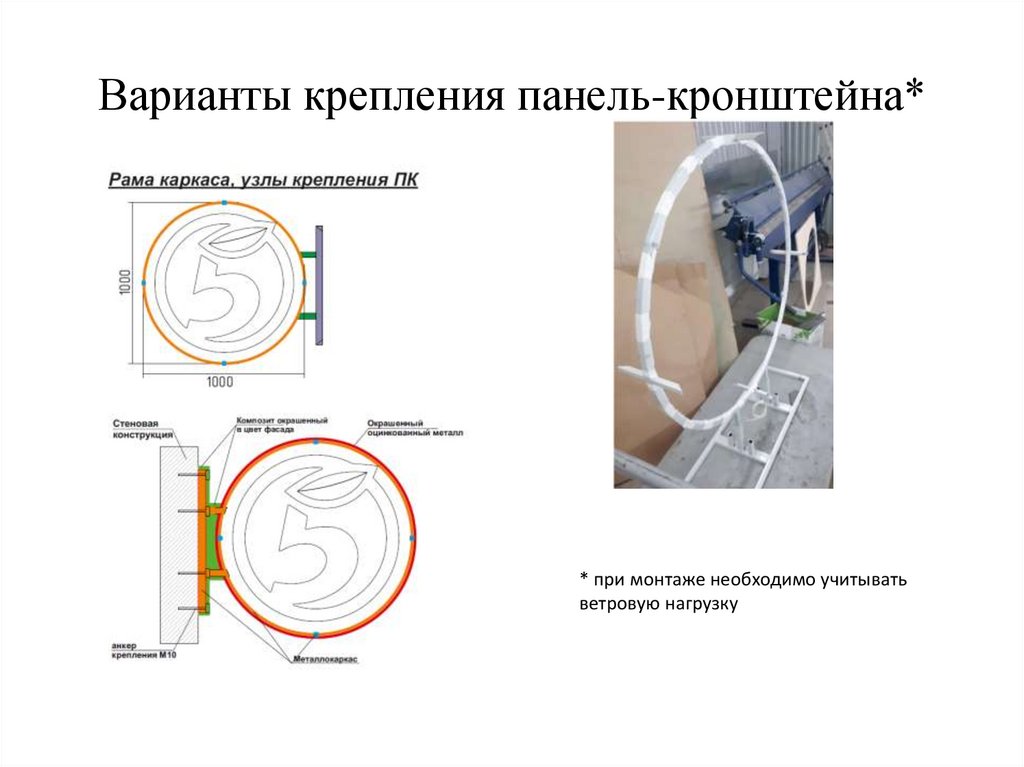

6. Варианты крепления панель-кронштейна*

* при монтаже необходимо учитывать
ветровую нагрузку

7. Варианты крепления панель-кронштейна*

*при монтаже
нужно учитывать
ветровую нагрузку

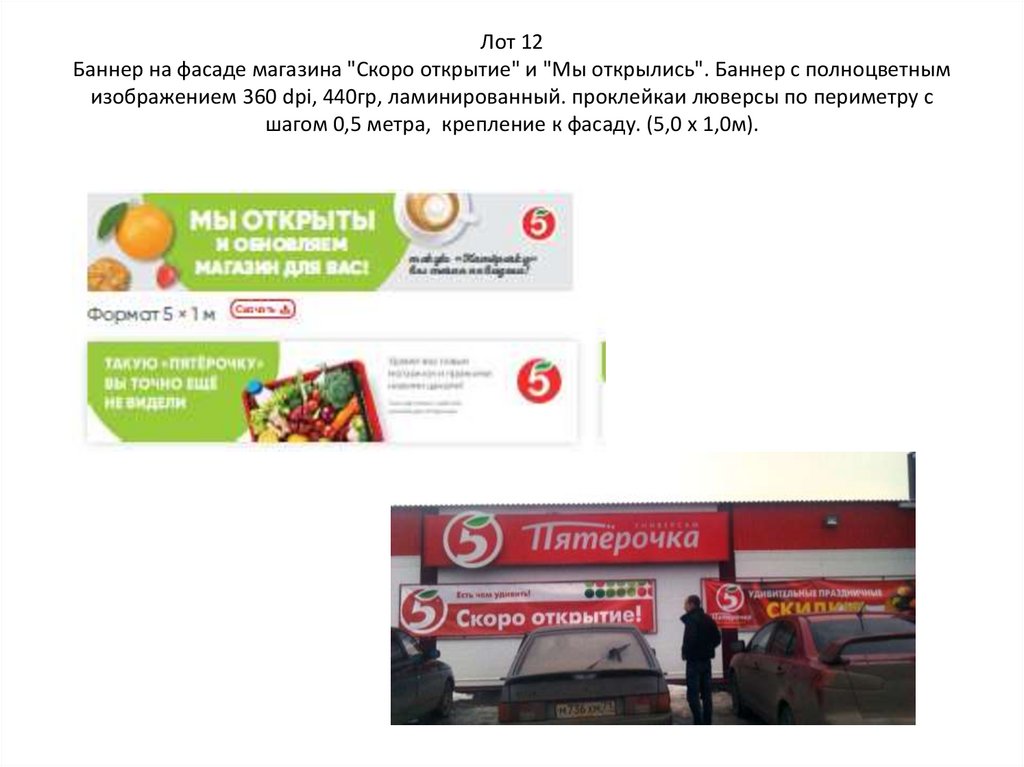

8. Лот 12 Баннер на фасаде магазина "Скоро открытие" и "Мы открылись". Баннер с полноцветным изображением 360 dpi, 440гр,

Лот 12
Баннер на фасаде магазина "Скоро открытие" и "Мы открылись". Баннер с полноцветным
изображением 360 dpi, 440гр, ламинированный. проклейкаи люверсы по периметру с
шагом 0,5 метра, крепление к фасаду. (5,0 х 1,0м).

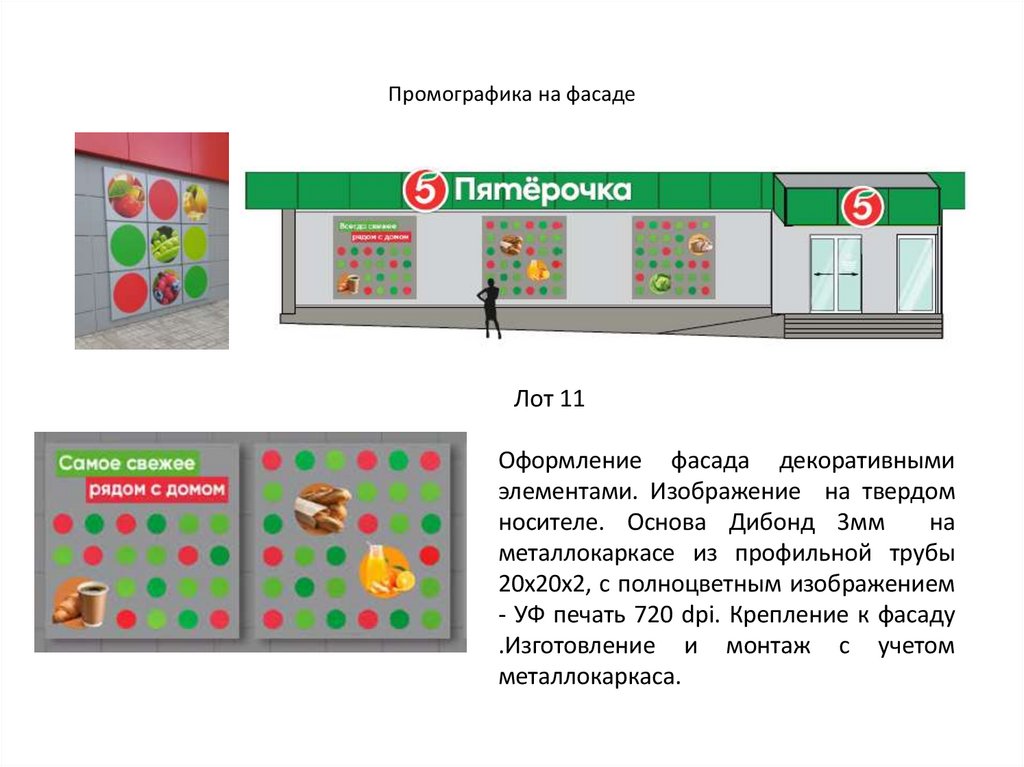

9. Промографика на фасаде

Лот 11
Оформление фасада декоративными
элементами. Изображение на твердом
носителе. Основа Дибонд 3мм
на
металлокаркасе из профильной трубы
20х20х2, с полноцветным изображением
- УФ печать 720 dpi. Крепление к фасаду
.Изготовление и монтаж с учетом
металлокаркаса.

10.

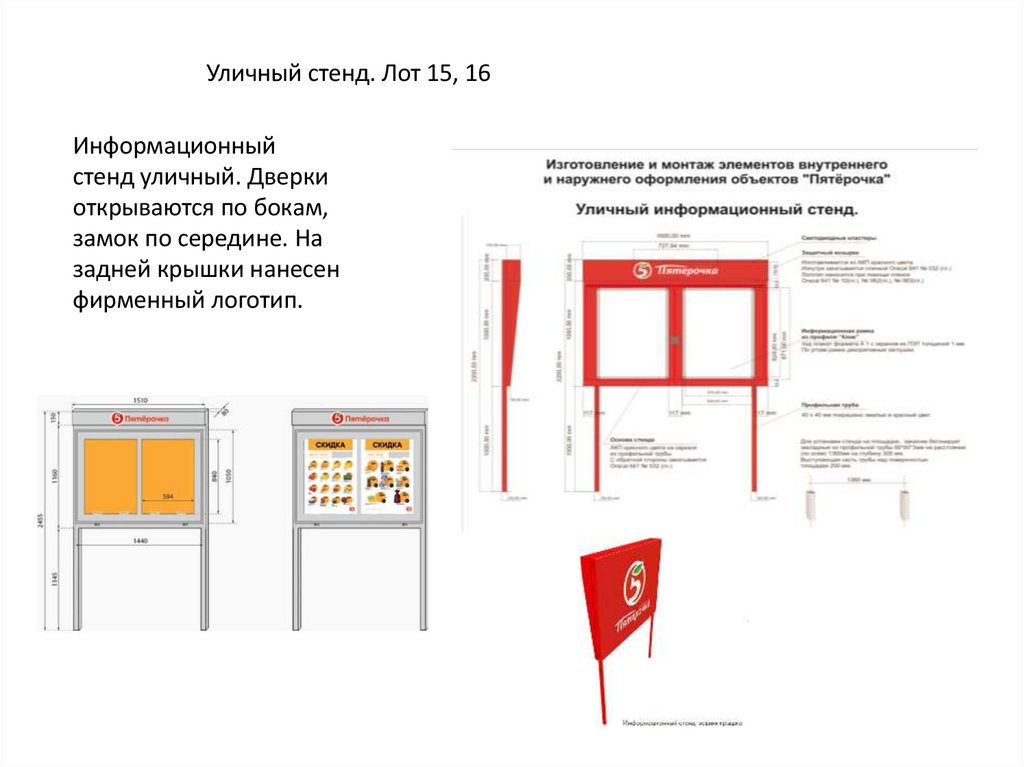

Уличный стенд. Лот 15, 16
Информационный
стенд уличный. Дверки
открываются по бокам,
замок по середине. На
задней крышки нанесен
фирменный логотип.

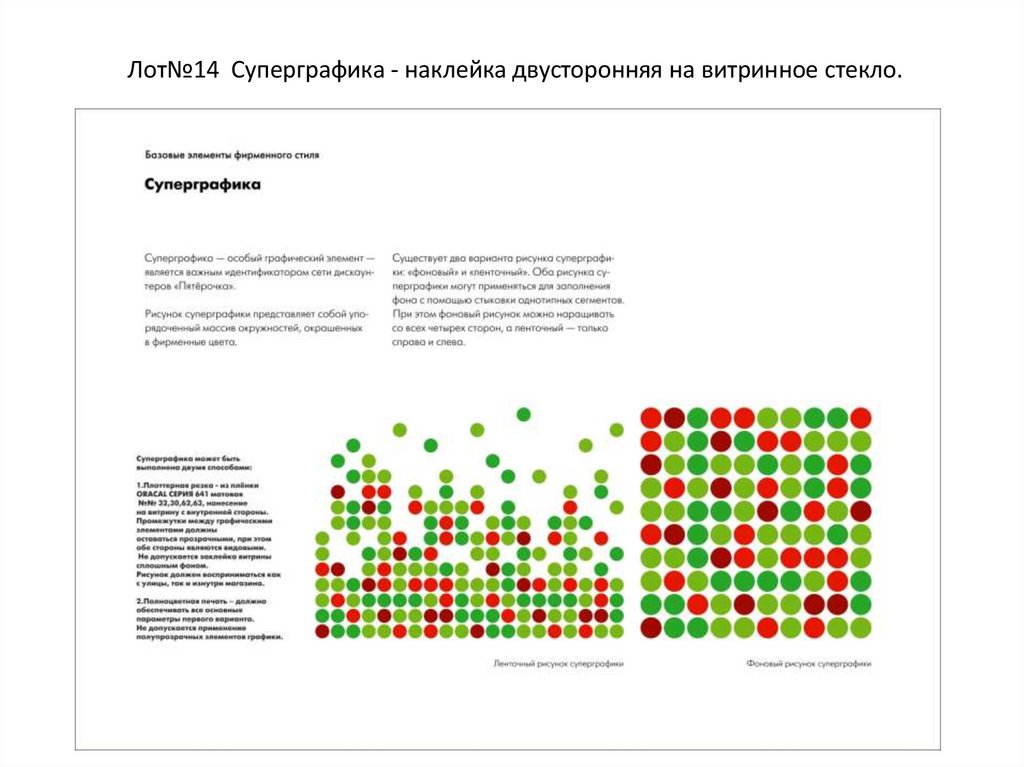

11. Лот№14 Суперграфика - наклейка двусторонняя на витринное стекло.

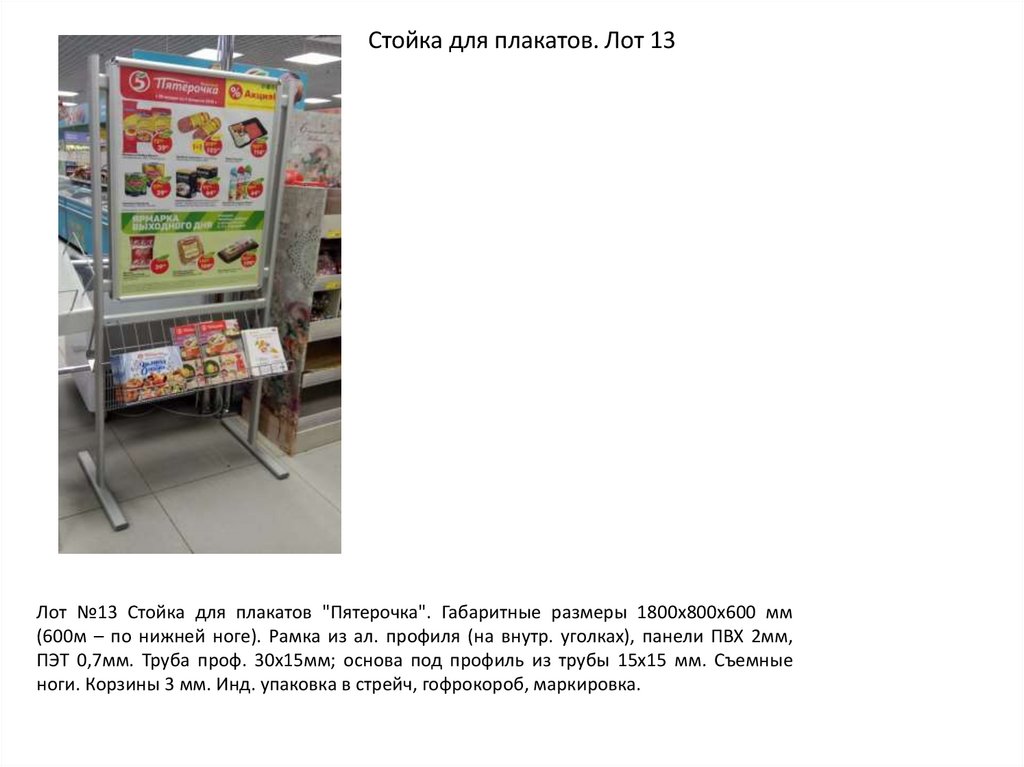

12.

Стойка для плакатов. Лот 13
Лот №13 Стойка для плакатов "Пятерочка". Габаритные размеры 1800х800х600 мм
(600м – по нижней ноге). Рамка из ал. профиля (на внутр. уголках), панели ПВХ 2мм,
ПЭТ 0,7мм. Труба проф. 30х15мм; основа под профиль из трубы 15х15 мм. Съемные
ноги. Корзины 3 мм. Инд. упаковка в стрейч, гофрокороб, маркировка.

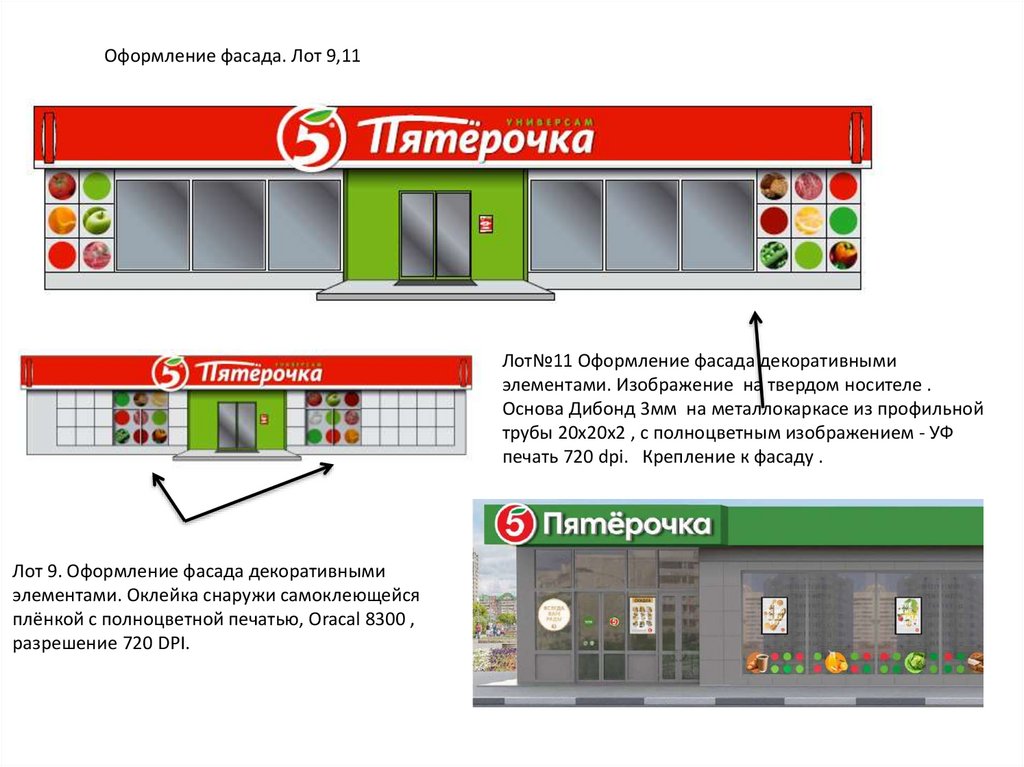

13. Оформление фасада. Лот 9,11

Лот№11 Оформление фасада декоративными
элементами. Изображение на твердом носителе .
Основа Дибонд 3мм на металлокаркасе из профильной
трубы 20х20х2 , с полноцветным изображением - УФ
печать 720 dpi. Крепление к фасаду .
Лот 9. Оформление фасада декоративными
элементами. Оклейка снаружи самоклеющейся
плёнкой с полноцветной печатью, Oracal 8300 ,
разрешение 720 DPI.

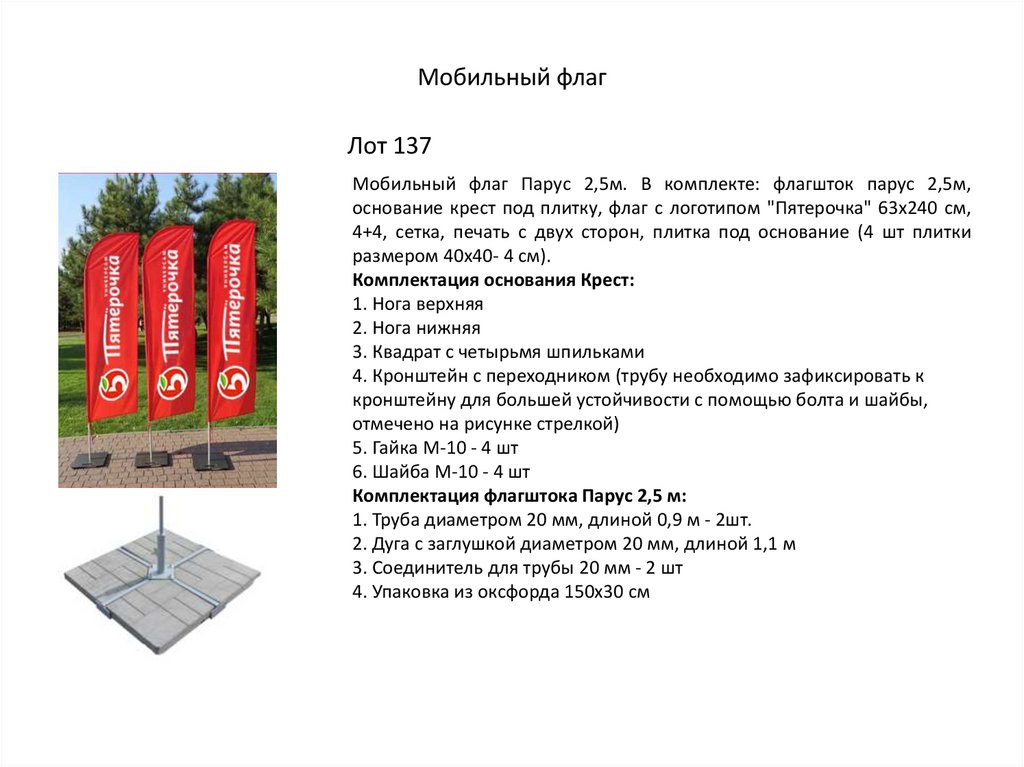

14. Мобильный флаг

Лот 137
Мобильный флаг Парус 2,5м. В комплекте: флагшток парус 2,5м,
основание крест под плитку, флаг с логотипом "Пятерочка" 63х240 см,
4+4, сетка, печать с двух сторон, плитка под основание (4 шт плитки
размером 40х40- 4 см).
Комплектация основания Крест:
1. Нога верхняя
2. Нога нижняя
3. Квадрат с четырьмя шпильками
4. Кронштейн с переходником (трубу необходимо зафиксировать к
кронштейну для большей устойчивости с помощью болта и шайбы,
отмечено на рисунке стрелкой)
5. Гайка М-10 - 4 шт
6. Шайба М-10 - 4 шт
Комплектация флагштока Парус 2,5 м:
1. Труба диаметром 20 мм, длиной 0,9 м - 2шт.
2. Дуга с заглушкой диаметром 20 мм, длиной 1,1 м
3. Соединитель для трубы 20 мм - 2 шт
4. Упаковка из оксфорда 150х30 см

15.

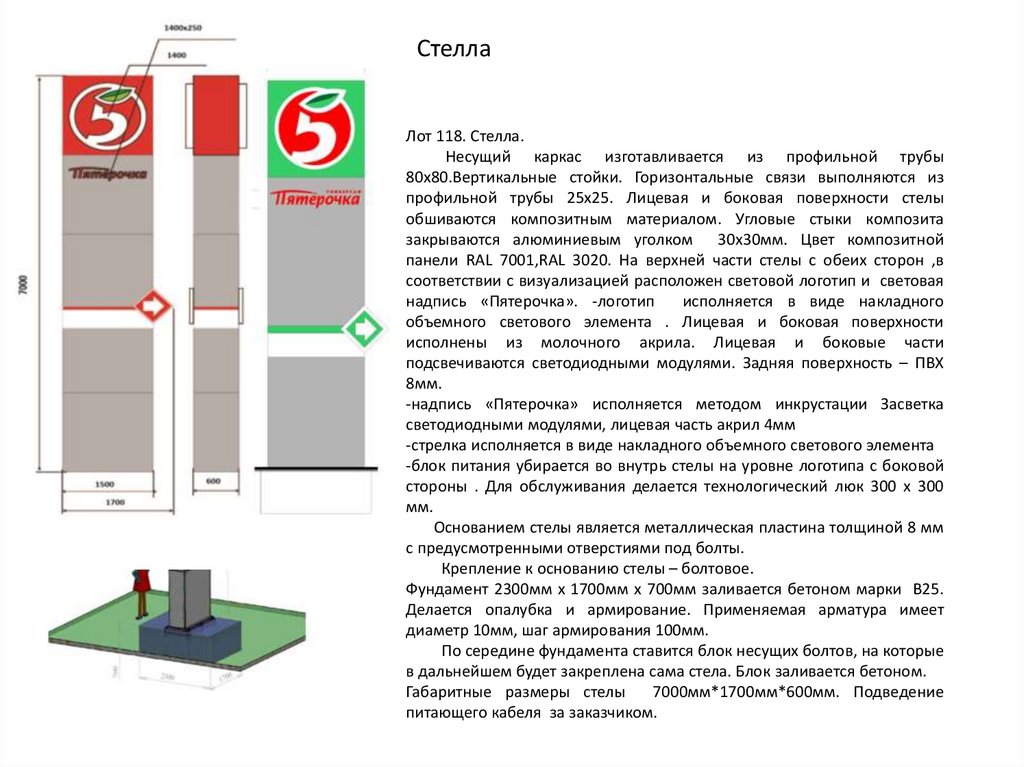

Стелла
Лот 118. Стелла.
Несущий каркас изготавливается из профильной трубы
80х80.Вертикальные стойки. Горизонтальные связи выполняются из
профильной трубы 25х25. Лицевая и боковая поверхности стелы
обшиваются композитным материалом. Угловые стыки композита
закрываются алюминиевым уголком 30х30мм. Цвет композитной
панели RAL 7001,RAL 3020. На верхней части стелы с обеих сторон ,в
соответствии с визуализацией расположен световой логотип и световая
надпись «Пятерочка». -логотип
исполняется в виде накладного
объемного светового элемента . Лицевая и боковая поверхности
исполнены из молочного акрила. Лицевая и боковые части
подсвечиваются светодиодными модулями. Задняя поверхность – ПВХ
8мм.
-надпись «Пятерочка» исполняется методом инкрустации Засветка
светодиодными модулями, лицевая часть акрил 4мм
-стрелка исполняется в виде накладного объемного светового элемента
-блок питания убирается во внутрь стелы на уровне логотипа с боковой
стороны . Для обслуживания делается технологический люк 300 х 300
мм.
Основанием стелы является металлическая пластина толщиной 8 мм
с предусмотренными отверстиями под болты.
Крепление к основанию стелы – болтовое.
Фундамент 2300мм х 1700мм х 700мм заливается бетоном марки В25.
Делается опалубка и армирование. Применяемая арматура имеет
диаметр 10мм, шаг армирования 100мм.
По середине фундамента ставится блок несущих болтов, на которые
в дальнейшем будет закреплена сама стела. Блок заливается бетоном.
Габаритные размеры стелы
7000мм*1700мм*600мм. Подведение
питающего кабеля за заказчиком.

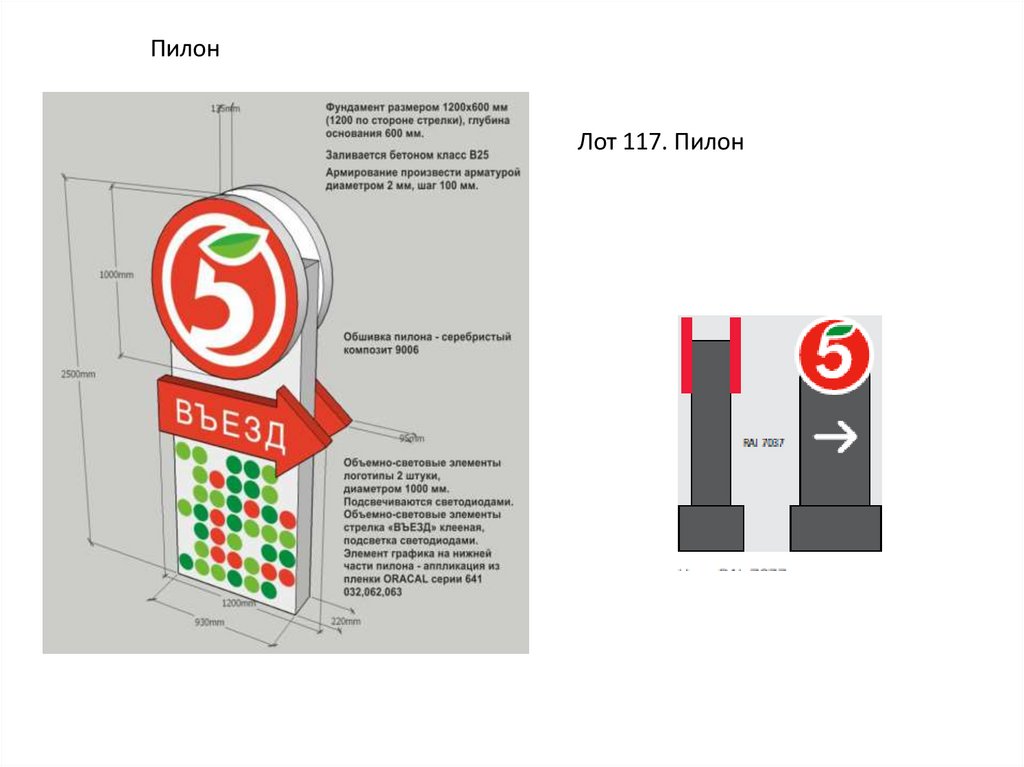

16.

Пилон
Лот 117. Пилон

17.

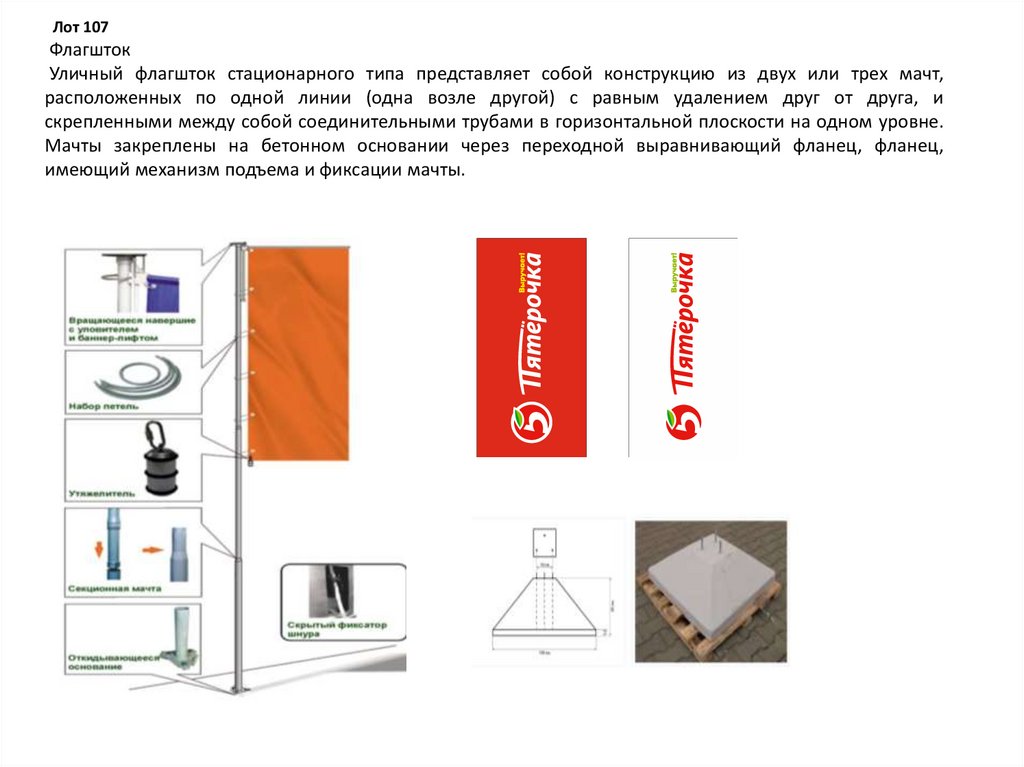

Лот 107
Флагшток
Уличный флагшток стационарного типа представляет собой конструкцию из двух или трех мачт,
расположенных по одной линии (одна возле другой) с равным удалением друг от друга, и
скрепленными между собой соединительными трубами в горизонтальной плоскости на одном уровне.
Мачты закреплены на бетонном основании через переходной выравнивающий фланец, фланец,
имеющий механизм подъема и фиксации мачты.

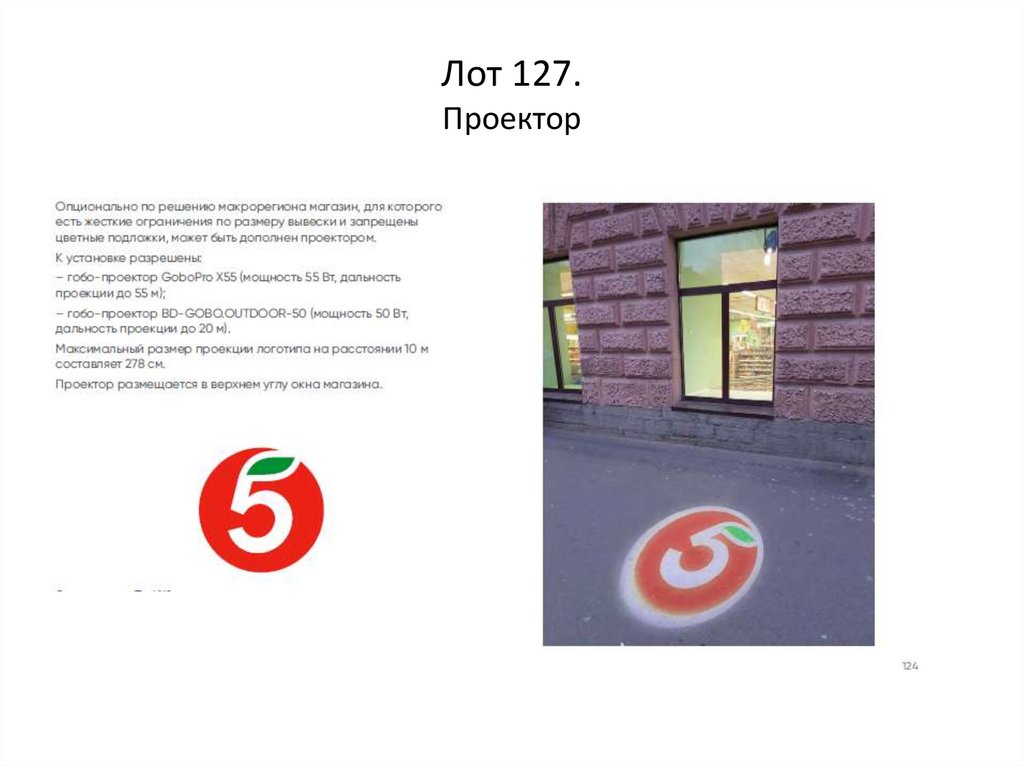

18. Лот 127. Проектор
