SCADA-система КАСКАД

1. SCADA - система КАСКАД

Группа предприятий «Каскад»

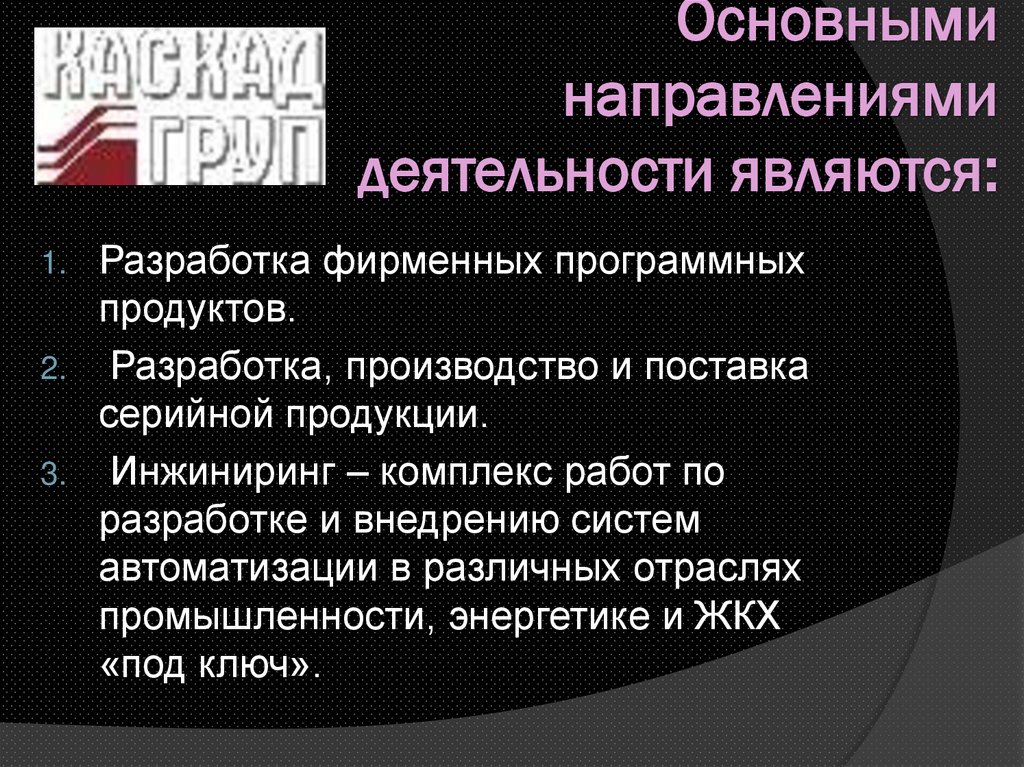

2. Основными направлениями деятельности являются:

Разработка фирменных программных
продуктов.
2. Разработка, производство и поставка
серийной продукции.
3. Инжиниринг – комплекс работ по
разработке и внедрению систем
автоматизации в различных отраслях
промышленности, энергетике и ЖКХ
«под ключ».
1.

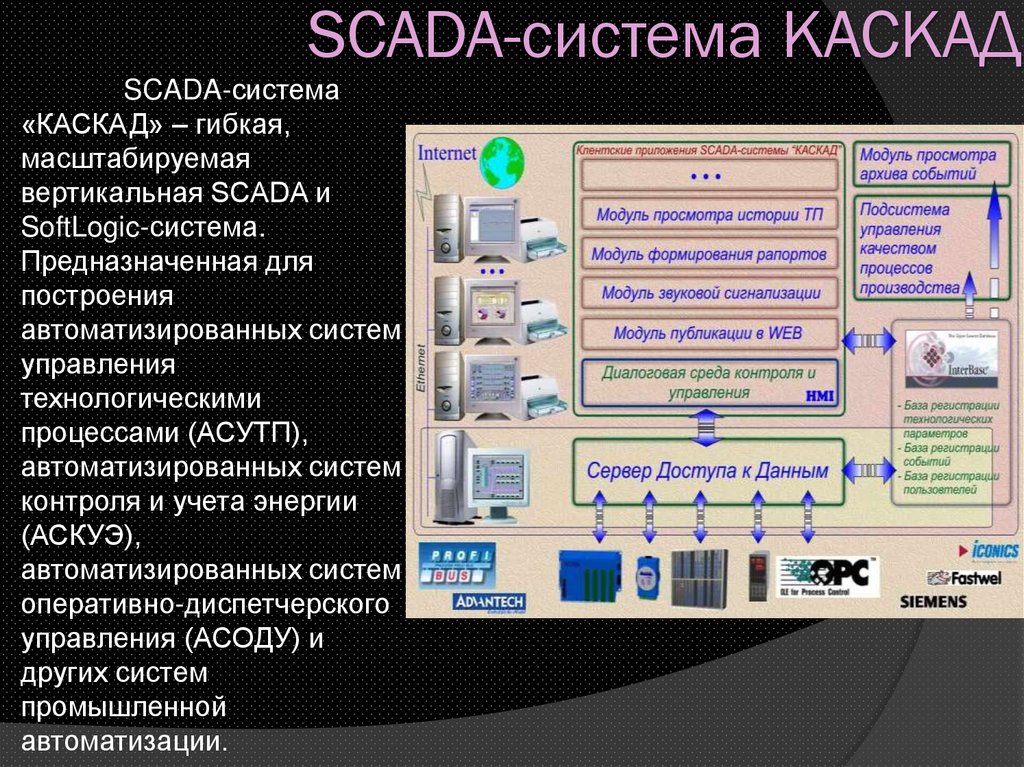

3. SCADA-система КАСКАД

SCADA-система
«КАСКАД» – гибкая,
масштабируемая
вертикальная SCADA и
SoftLogic-система.
Предназначенная для
построения
автоматизированных систем
управления
технологическими
процессами (АСУТП),
автоматизированных систем
контроля и учета энергии
(АСКУЭ),
автоматизированных систем
оперативно-диспетчерского
управления (АСОДУ) и
других систем
промышленной
автоматизации.

4.

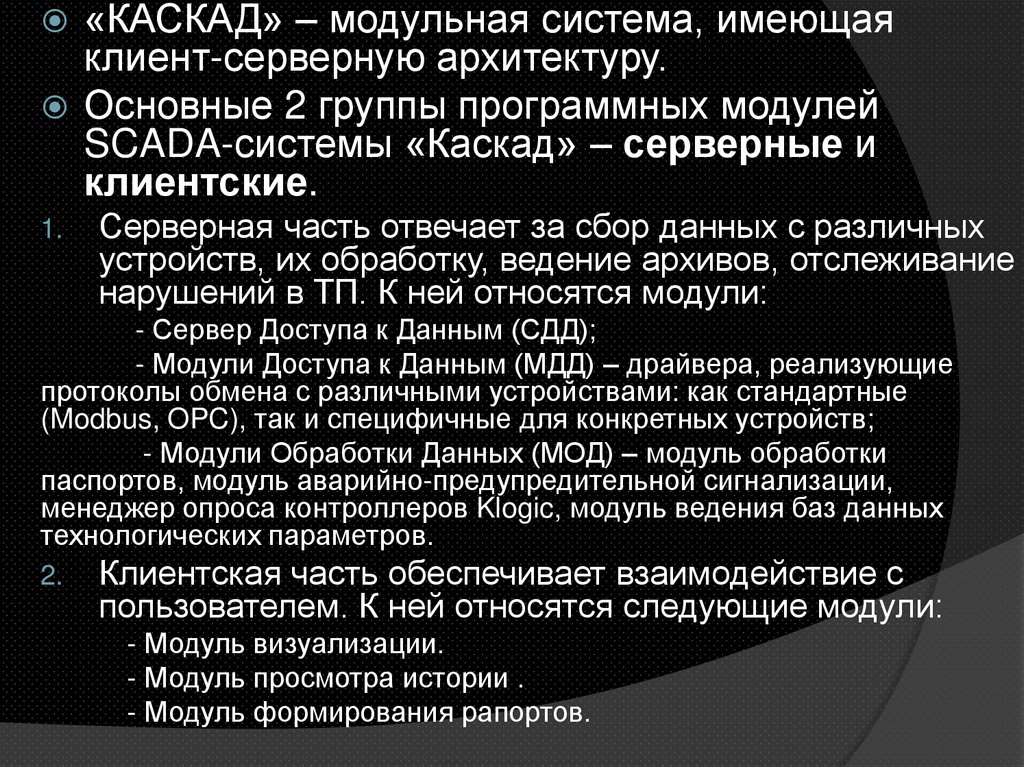

«КАСКАД» – модульная система, имеющая
клиент-серверную архитектуру.
Основные 2 группы программных модулей
SCADA-системы «Каскад» – серверные и
клиентские.
1.
Серверная часть отвечает за сбор данных с различных
устройств, их обработку, ведение архивов, отслеживание
нарушений в ТП. К ней относятся модули:
- Сервер Доступа к Данным (СДД);
- Модули Доступа к Данным (МДД) – драйвера, реализующие
протоколы обмена с различными устройствами: как стандартные
(Modbus, OPC), так и специфичные для конкретных устройств;
- Модули Обработки Данных (МОД) – модуль обработки
паспортов, модуль аварийно-предупредительной сигнализации,
менеджер опроса контроллеров Klogic, модуль ведения баз данных
технологических параметров.
2. Клиентская часть обеспечивает взаимодействие с
пользователем. К ней относятся следующие модули:
- Модуль визуализации.
- Модуль просмотра истории .
- Модуль формирования рапортов.

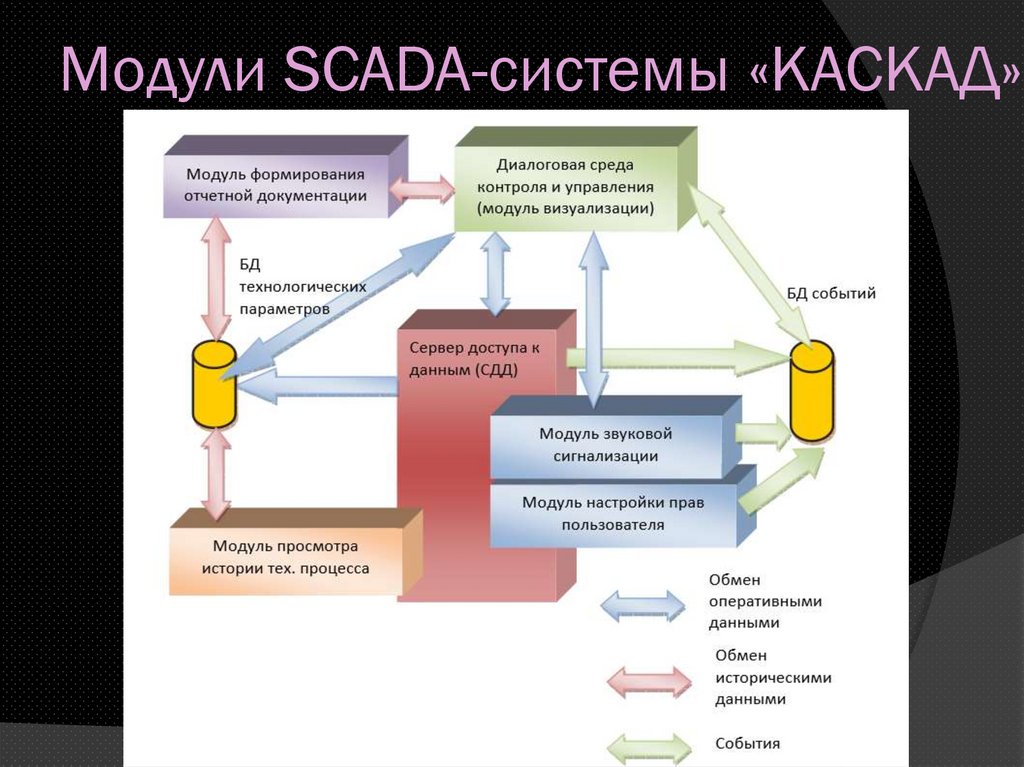

5. Модули SCADA-системы «КАСКАД»

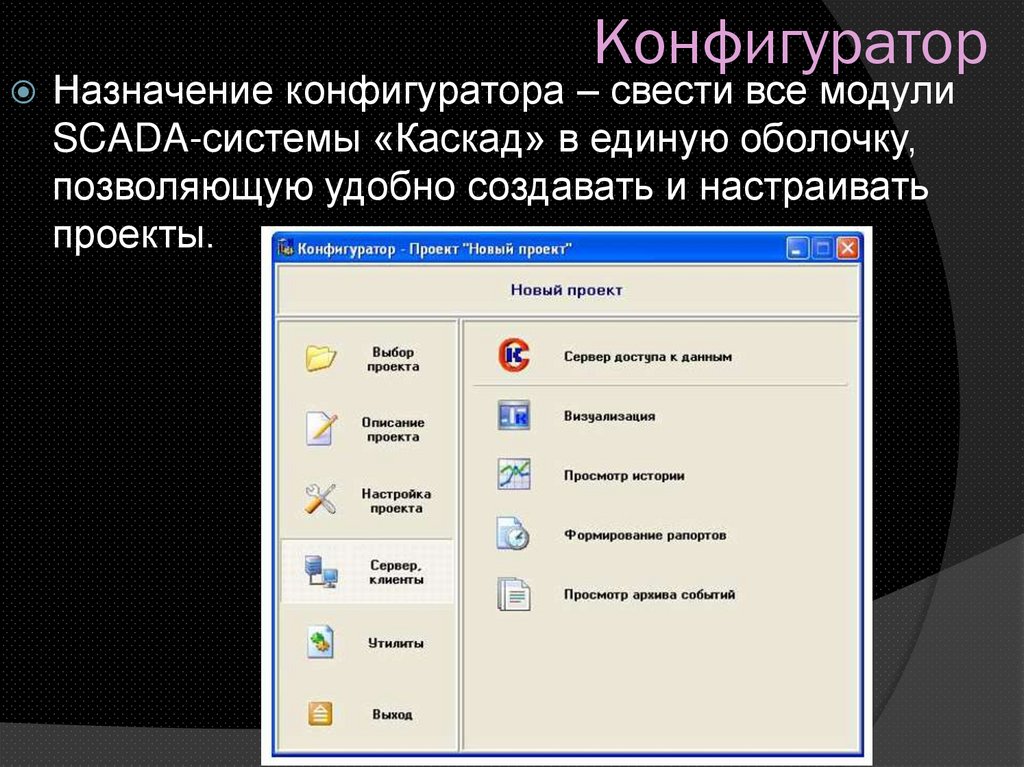

6. Конфигуратор

Назначение конфигуратора – свести все модули
SCADA-системы «Каскад» в единую оболочку,
позволяющую удобно создавать и настраивать
проекты.

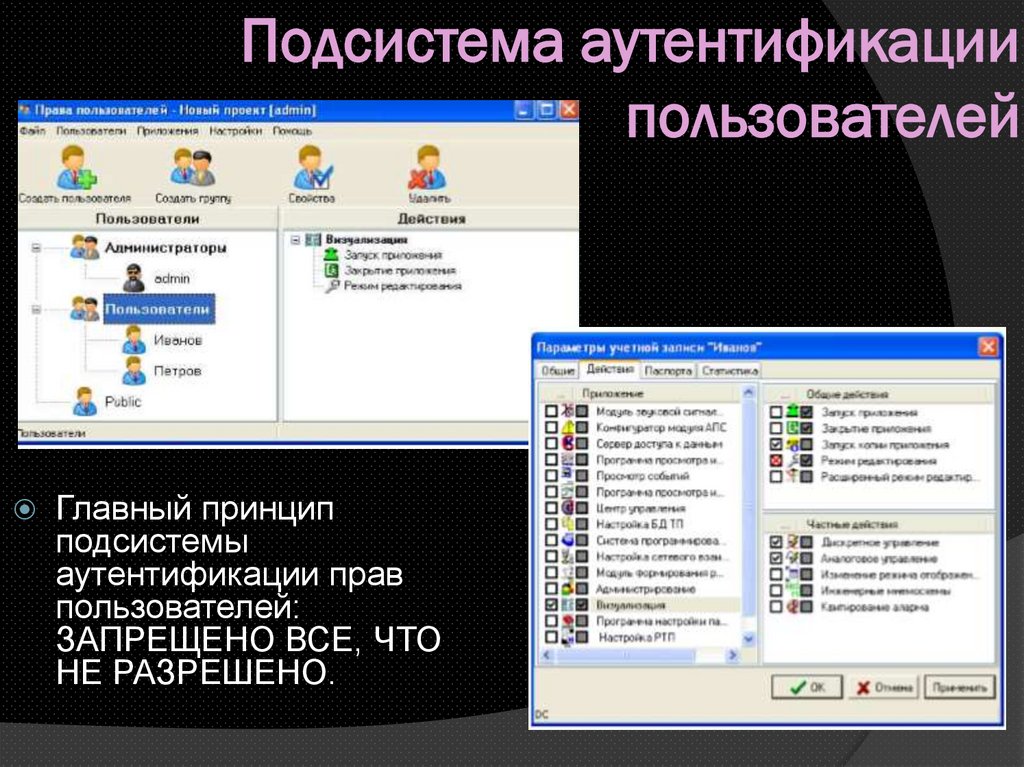

7. Подсистема аутентификации пользователей

Главный принцип
подсистемы
аутентификации прав
пользователей:
ЗАПРЕЩЕНО ВСЕ, ЧТО
НЕ РАЗРЕШЕНО.

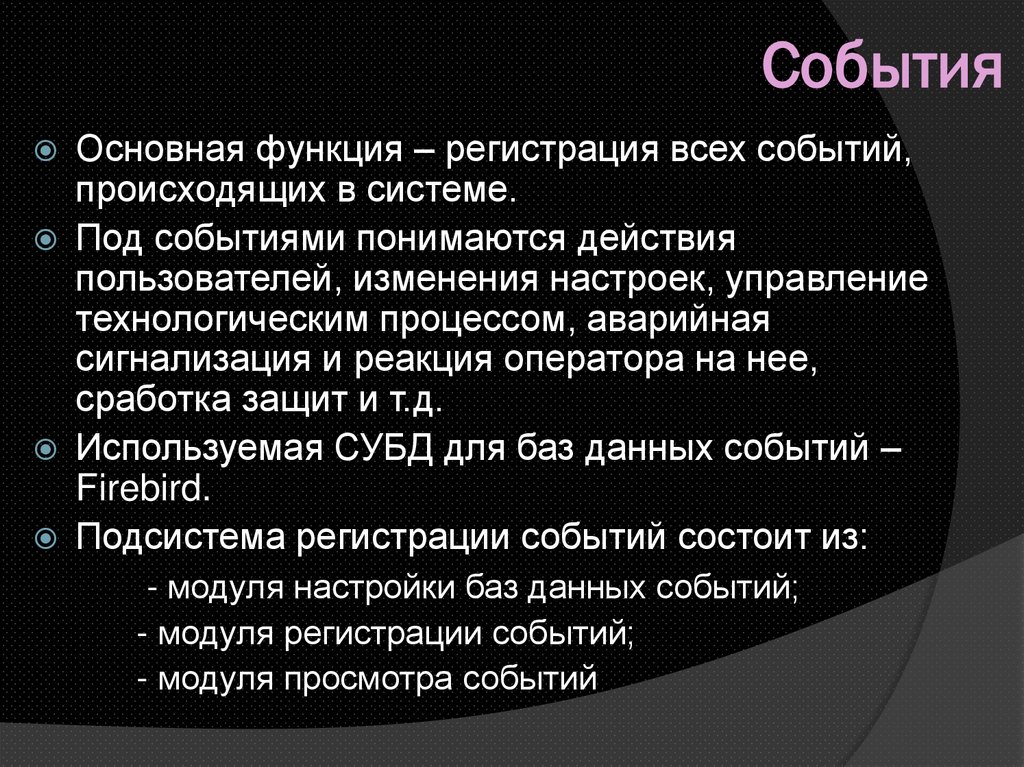

8. События

Основная функция – регистрация всех событий,
происходящих в системе.
Под событиями понимаются действия
пользователей, изменения настроек, управление
технологическим процессом, аварийная
сигнализация и реакция оператора на нее,
сработка защит и т.д.
Используемая СУБД для баз данных событий –
Firebird.
Подсистема регистрации событий состоит из:
- модуля настройки баз данных событий;
- модуля регистрации событий;
- модуля просмотра событий

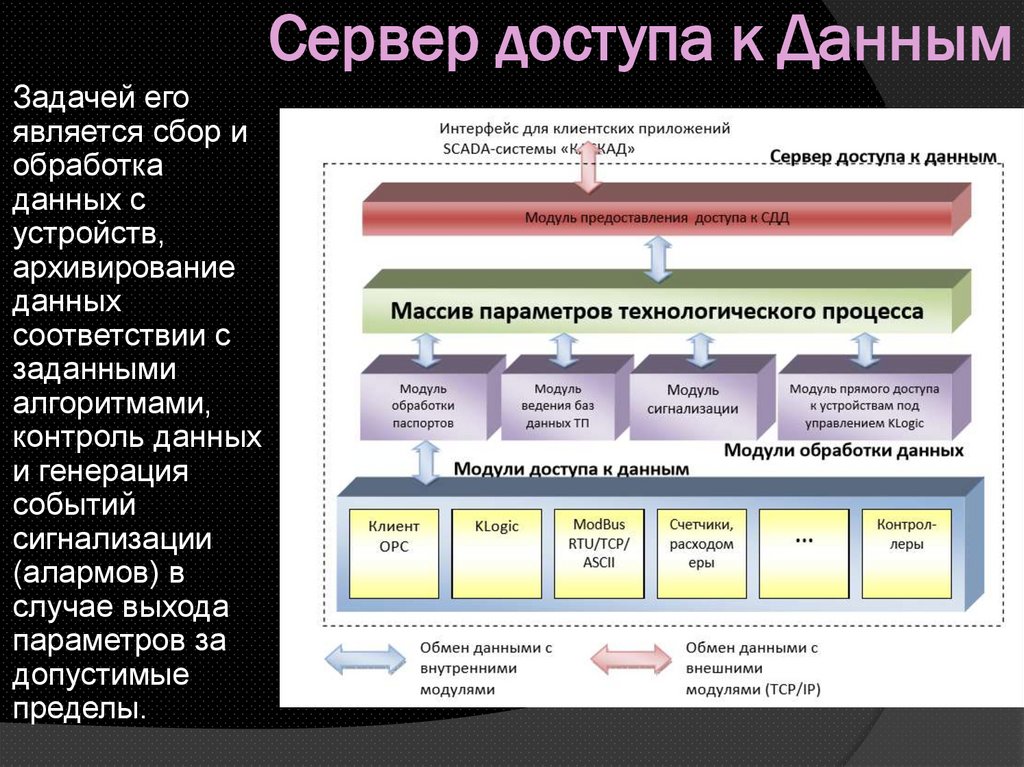

9. Сервер доступа к Данным

Задачей его
является сбор и
обработка
данных с
устройств,
архивирование
данных
соответствии с
заданными
алгоритмами,
контроль данных
и генерация
событий
сигнализации
(алармов) в
случае выхода
параметров за
допустимые
пределы.

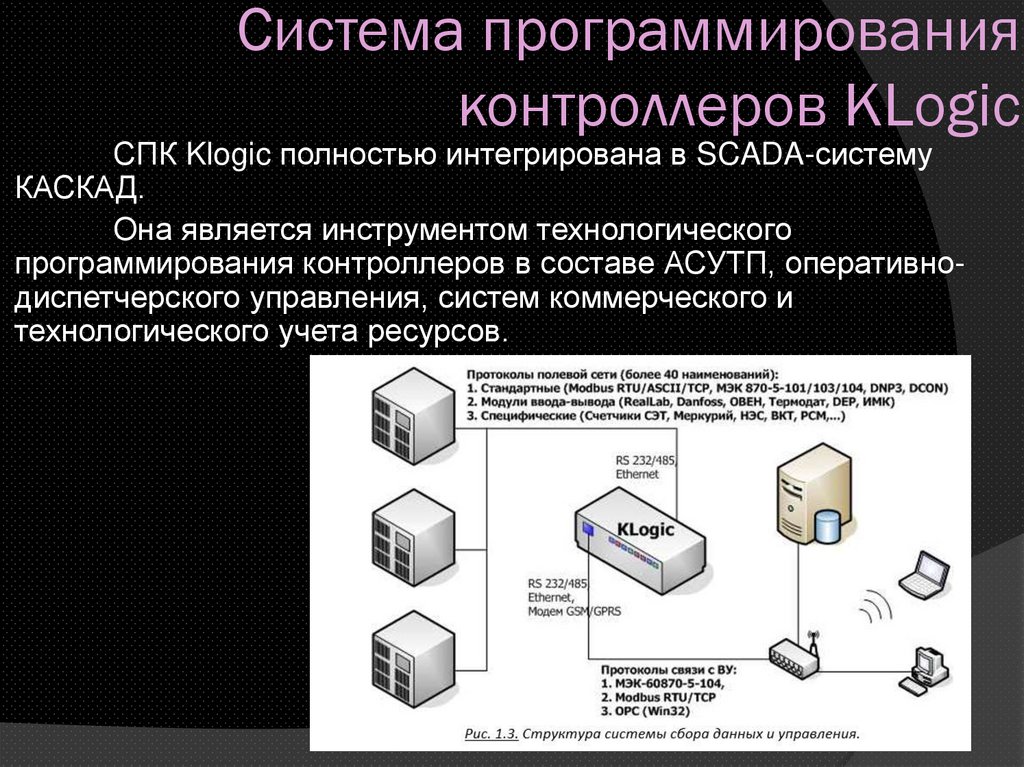

10. Система программирования контроллеров KLogic

СПК Klogic полностью интегрирована в SCADA-систему
КАСКАД.
Она является инструментом технологического
программирования контроллеров в составе АСУТП, оперативнодиспетчерского управления, систем коммерческого и
технологического учета ресурсов.

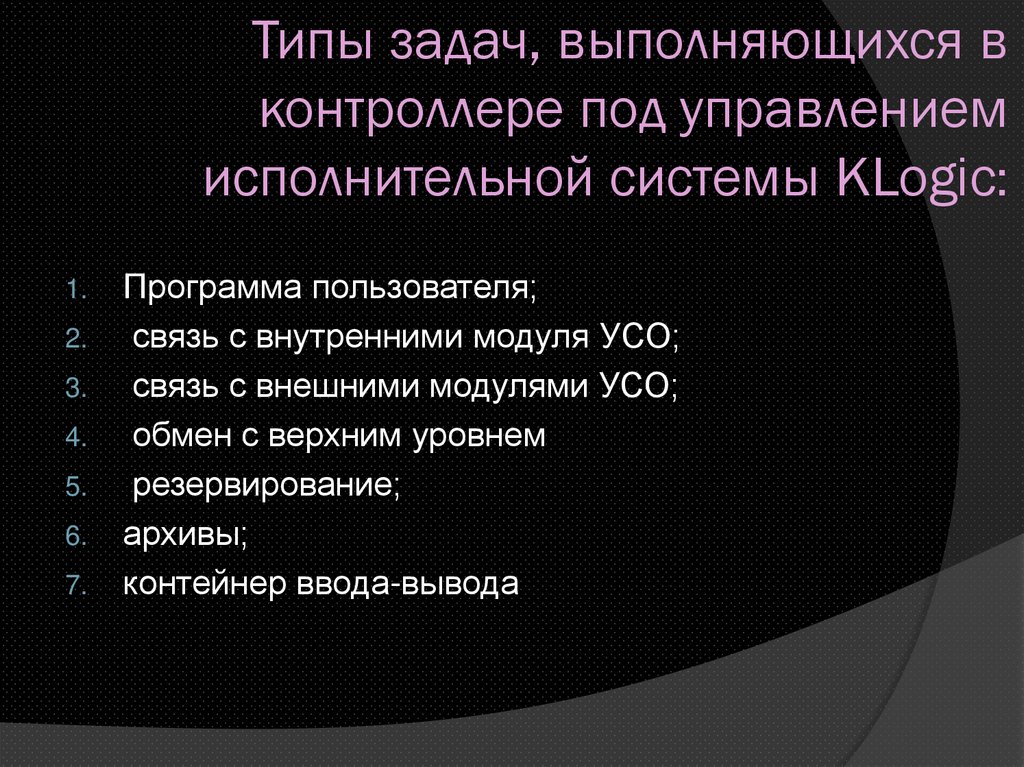

11. Типы задач, выполняющихся в контроллере под управлением исполнительной системы KLogic:

1.
2.
3.
4.
5.
6.
7.
Программа пользователя;
связь с внутренними модуля УСО;
связь с внешними модулями УСО;
обмен с верхним уровнем
резервирование;
архивы;
контейнер ввода-вывода

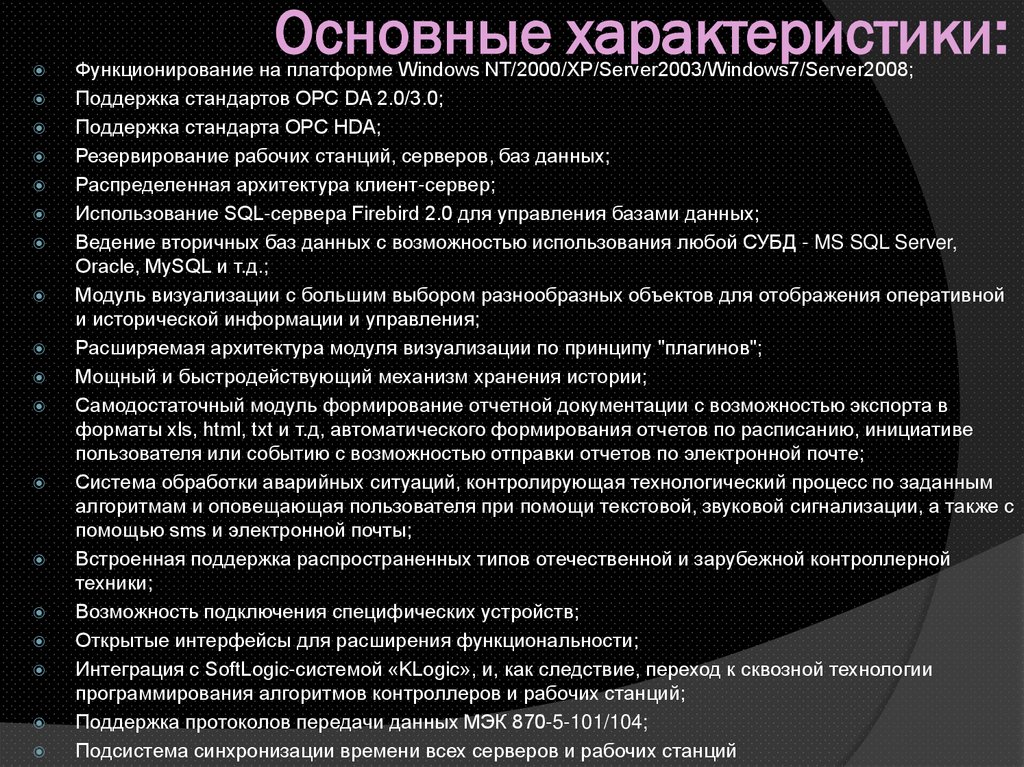

12. Основные характеристики:

Функционирование на платформе Windows NT/2000/XP/Server2003/Windows7/Server2008;
Поддержка стандартов OPC DA 2.0/3.0;
Поддержка стандарта OPC HDA;
Резервирование рабочих станций, серверов, баз данных;
Распределенная архитектура клиент-сервер;
Использование SQL-сервера Firebird 2.0 для управления базами данных;
Ведение вторичных баз данных с возможностью использования любой СУБД - MS SQL Server,
Oracle, MySQL и т.д.;
Модуль визуализации с большим выбором разнообразных объектов для отображения оперативной
и исторической информации и управления;
Расширяемая архитектура модуля визуализации по принципу "плагинов";
Мощный и быстродействующий механизм хранения истории;
Самодостаточный модуль формирование отчетной документации с возможностью экспорта в
форматы xls, html, txt и т.д, автоматического формирования отчетов по расписанию, инициативе
пользователя или событию с возможностью отправки отчетов по электронной почте;
Система обработки аварийных ситуаций, контролирующая технологический процесс по заданным
алгоритмам и оповещающая пользователя при помощи текстовой, звуковой сигнализации, а также с
помощью sms и электронной почты;
Встроенная поддержка распространенных типов отечественной и зарубежной контроллерной
техники;
Возможность подключения специфических устройств;
Открытые интерфейсы для расширения функциональности;
Интеграция с SoftLogic-системой «KLogic», и, как следствие, переход к сквозной технологии
программирования алгоритмов контроллеров и рабочих станций;
Поддержка протоколов передачи данных МЭК 870-5-101/104;
Подсистема синхронизации времени всех серверов и рабочих станций

13.

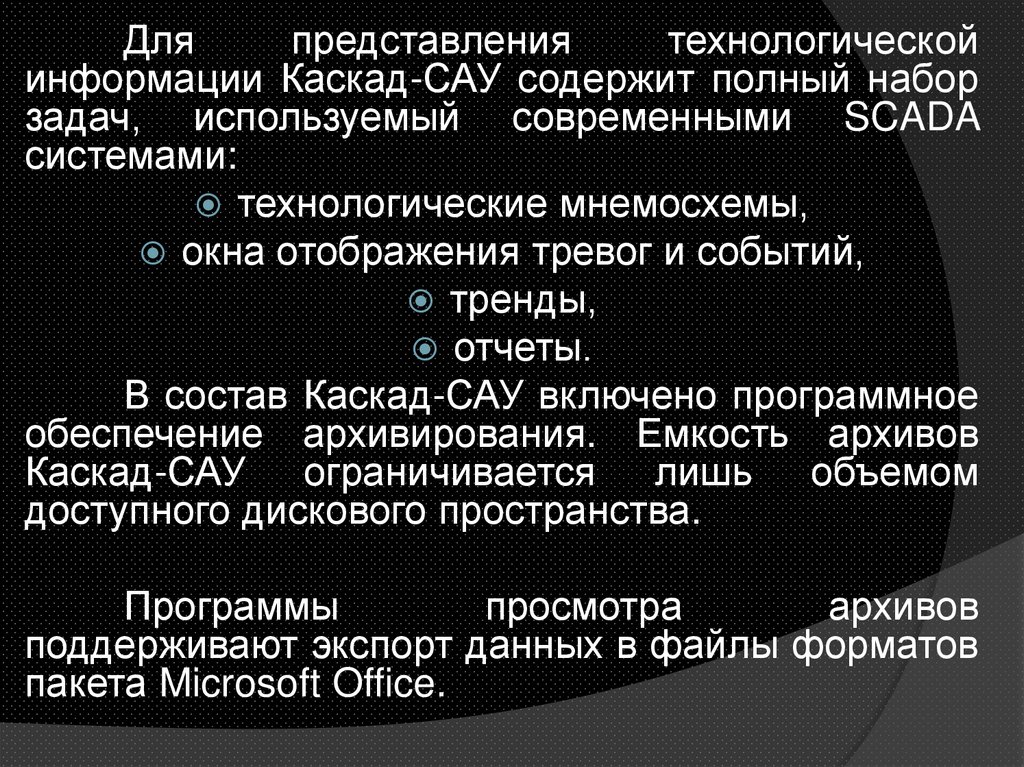

Для
представления
технологической
информации Каскад-САУ содержит полный набор
задач, используемый современными SCADA
системами:
технологические мнемосхемы,
окна отображения тревог и событий,
тренды,
отчеты.
В состав Каскад-САУ включено программное
обеспечение архивирования. Емкость архивов
Каскад-САУ ограничивается лишь объемом
доступного дискового пространства.
Программы
просмотра
архивов
поддерживают экспорт данных в файлы форматов
пакета Microsoft Office.

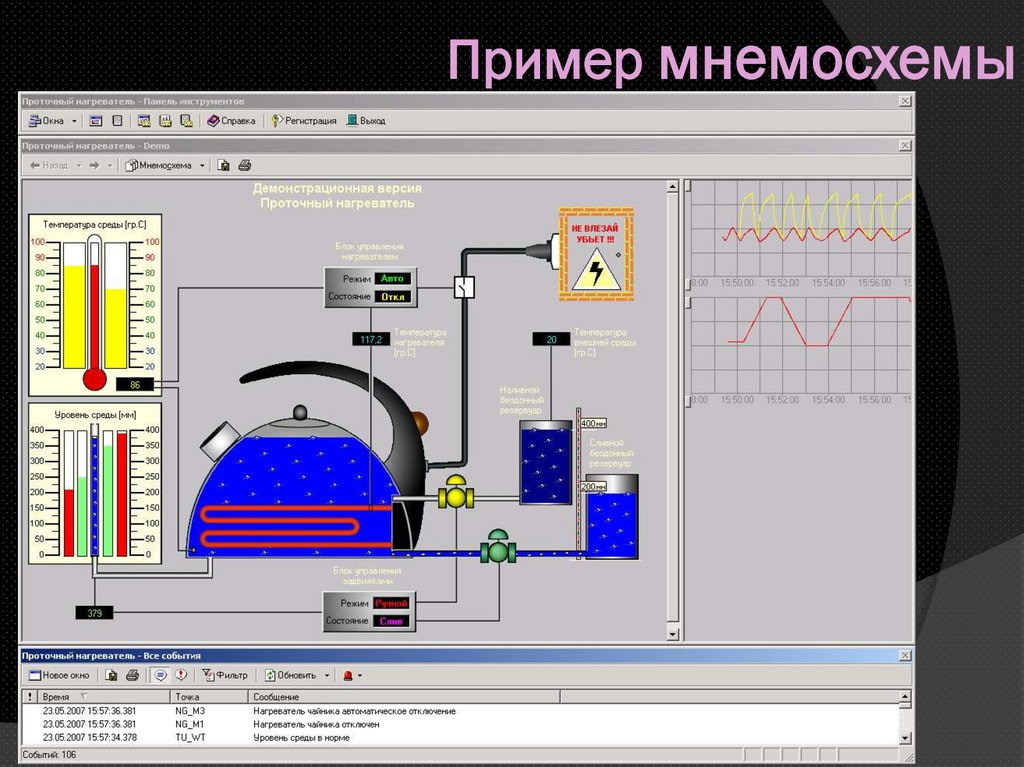

14. Пример мнемосхемы

15.

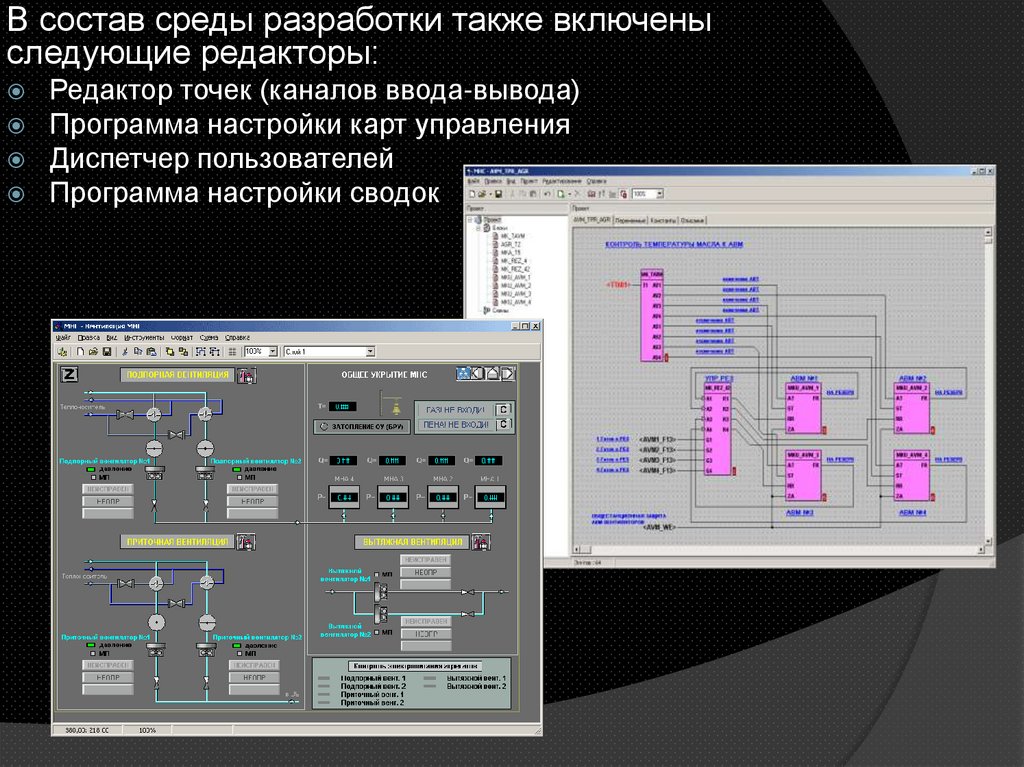

В состав среды разработки также включены
следующие редакторы:
Редактор точек (каналов ввода-вывода)
Программа настройки карт управления
Диспетчер пользователей
Программа настройки сводок

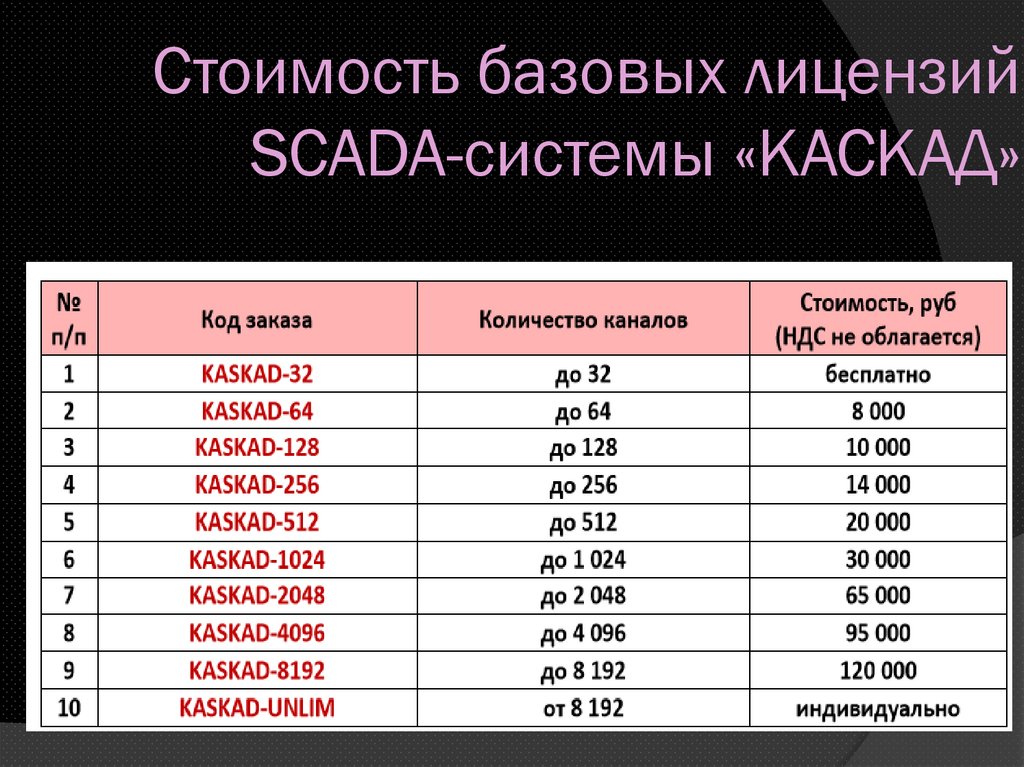

16. Стоимость базовых лицензий SCADA-системы «КАСКАД»

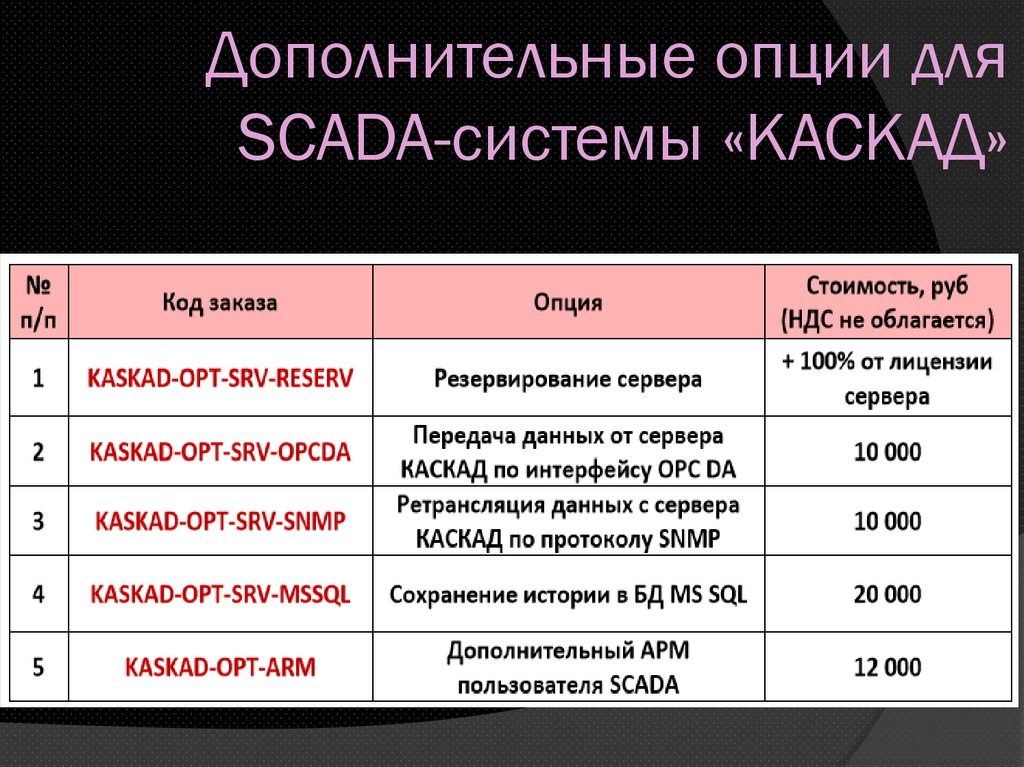

17. Дополнительные опции для SCADA-системы «КАСКАД»

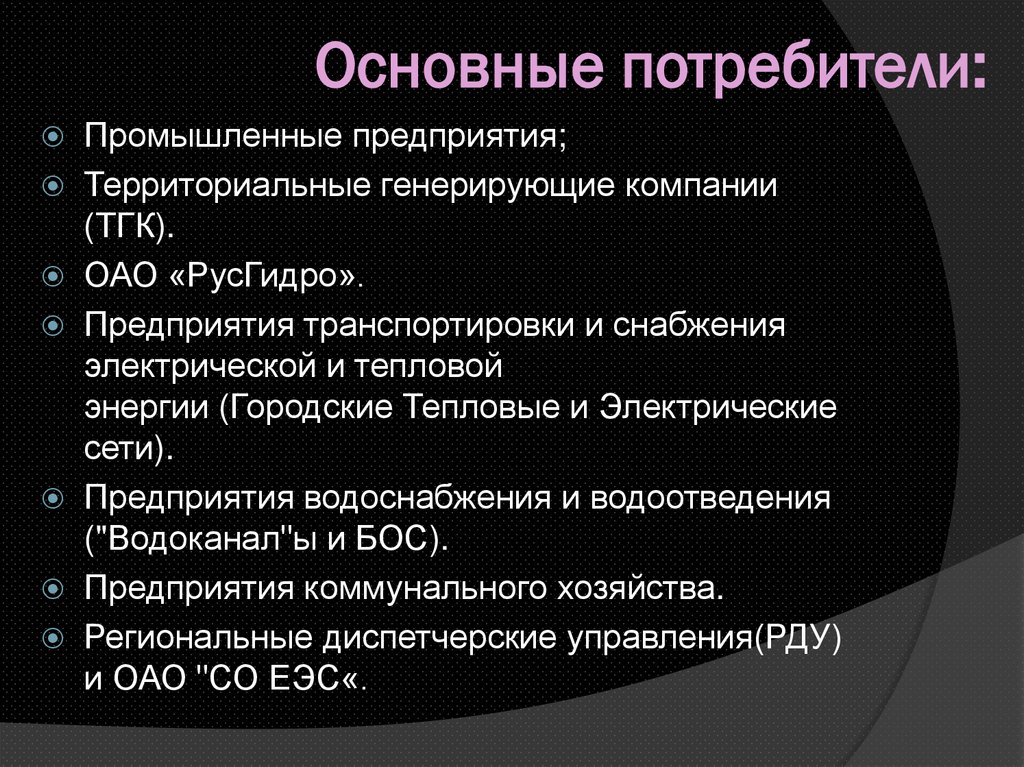

18. Основные потребители:

Промышленные предприятия;
Территориальные генерирующие компании
(ТГК).
ОАО «РусГидро».
Предприятия транспортировки и снабжения
электрической и тепловой
энергии (Городские Тепловые и Электрические
сети).
Предприятия водоснабжения и водоотведения
("Водоканал"ы и БОС).
Предприятия коммунального хозяйства.
Региональные диспетчерские управления(РДУ)
и ОАО "СО ЕЭС«.

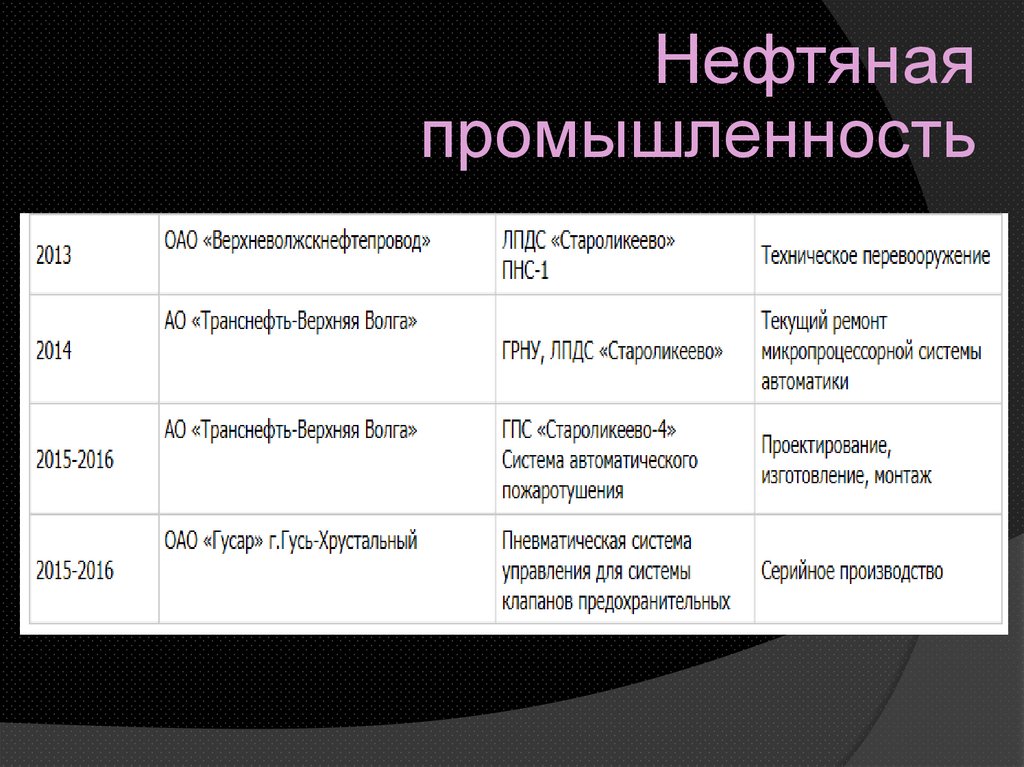

19.

Нефтяная
промышленность

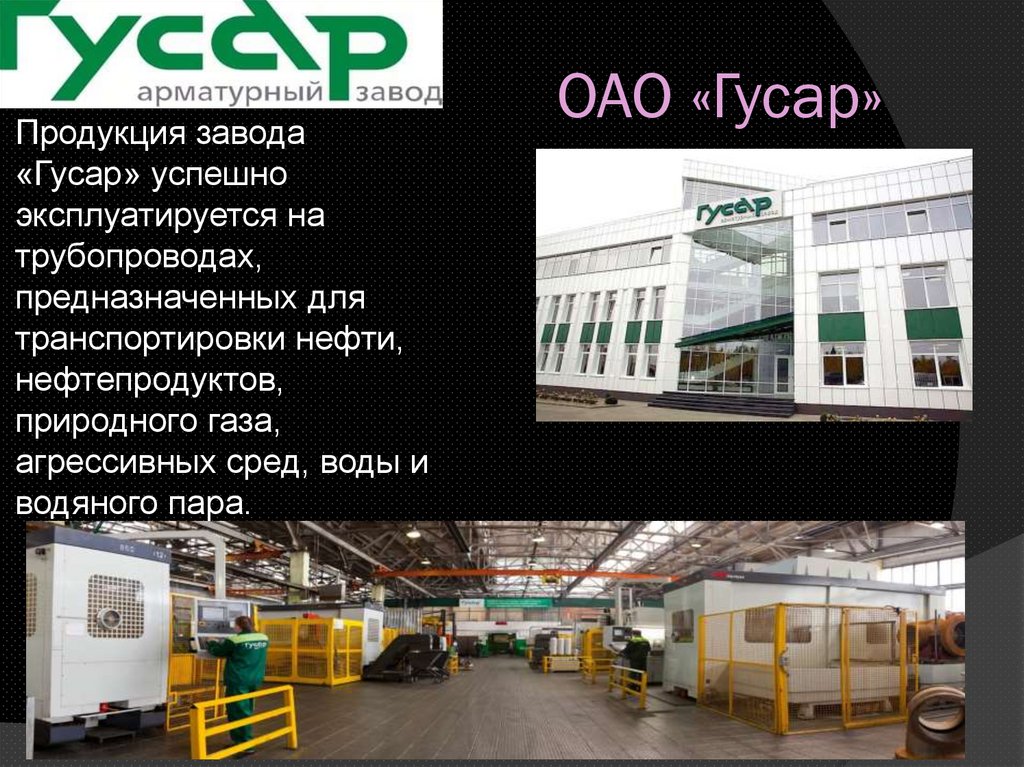

20. ОАО «Гусар»

Продукция завода
«Гусар» успешно
эксплуатируется на
трубопроводах,
предназначенных для
транспортировки нефти,
нефтепродуктов,
природного газа,
агрессивных сред, воды и
водяного пара.
ОАО «Гусар»

21. АКЦИОНЕРНОЕ ОБЩЕСТВО "ТРАНСНЕФТЬ -ВЕРХНЯЯ ВОЛГА"

АКЦИОНЕРНОЕ ОБЩЕСТВО
"ТРАНСНЕФТЬ -ВЕРХНЯЯ
ВОЛГА"
Основным видом деятельности
компании является Транспортирование
по трубопроводам нефти. Также
Транснефть-Верхняя Волга, АО
работает еще по 1 направлению.
Организация насчитывает 18
филиалов и 10 дочерних компаний.
Имеет 178 лицензий.
