Плоскостная разметка

1. «АРХАНГЕЛЬСКИЙ ТЕХНИКУМ ВОДНЫХ МАГИСТРАЛЕЙ» Специализация: «Электрорадиомонтажник судовой» Презентация к открытому уроку на

тему
«РАЗМЕТКА»

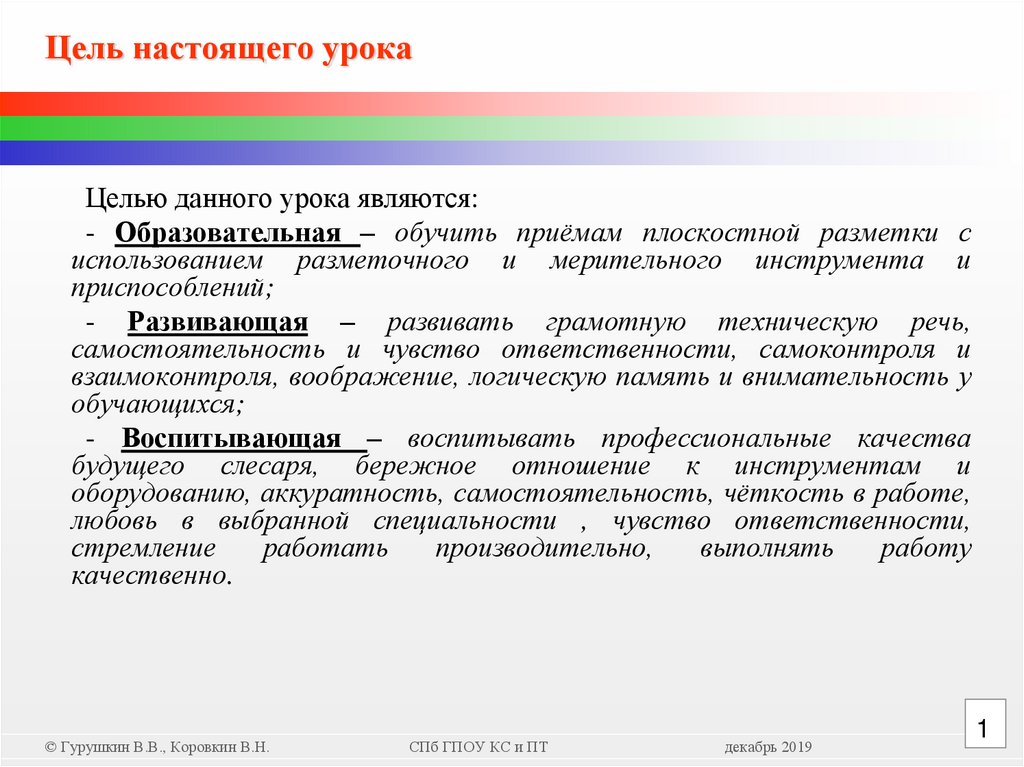

2. Цель настоящего урока

Целью данного урока являются:
- Образовательная – обучить приёмам плоскостной разметки с
использованием разметочного и мерительного инструмента и
приспособлений;
- Развивающая – развивать грамотную техническую речь,
самостоятельность и чувство ответственности, самоконтроля и
взаимоконтроля, воображение, логическую память и внимательность у
обучающихся;
- Воспитывающая – воспитывать профессиональные качества
будущего слесаря, бережное отношение к инструментам и
оборудованию, аккуратность, самостоятельность, чёткость в работе,
любовь в выбранной специальности , чувство ответственности,
стремление
работать
производительно,
выполнять
работу
качественно.
© Гурушкин В.В., Коровкин В.Н.
СПб ГПОУ КС и ПТ
декабрь 2019
1

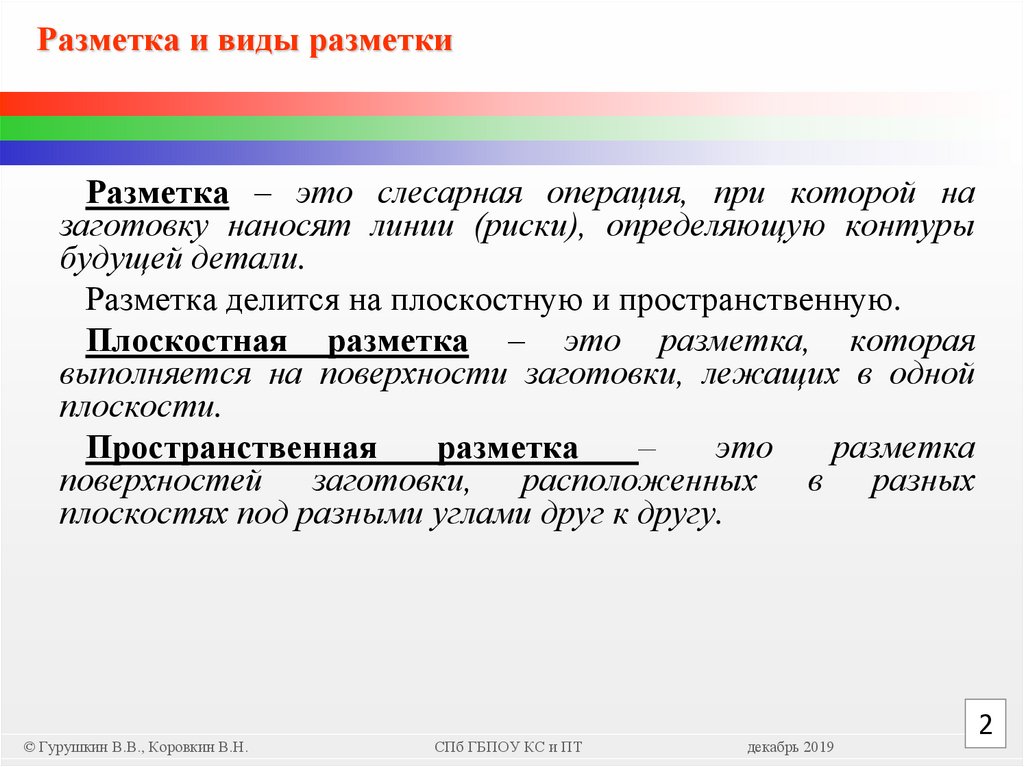

3. Разметка и виды разметки

Разметка – это слесарная операция, при которой на
заготовку наносят линии (риски), определяющую контуры
будущей детали.
Разметка делится на плоскостную и пространственную.
Плоскостная разметка – это разметка, которая
выполняется на поверхности заготовки, лежащих в одной
плоскости.
Пространственная
разметка
–
это
разметка
поверхностей заготовки, расположенных в разных
плоскостях под разными углами друг к другу.
© Гурушкин В.В., Коровкин В.Н.
СПб ГБПОУ КС и ПТ
декабрь 2019
2

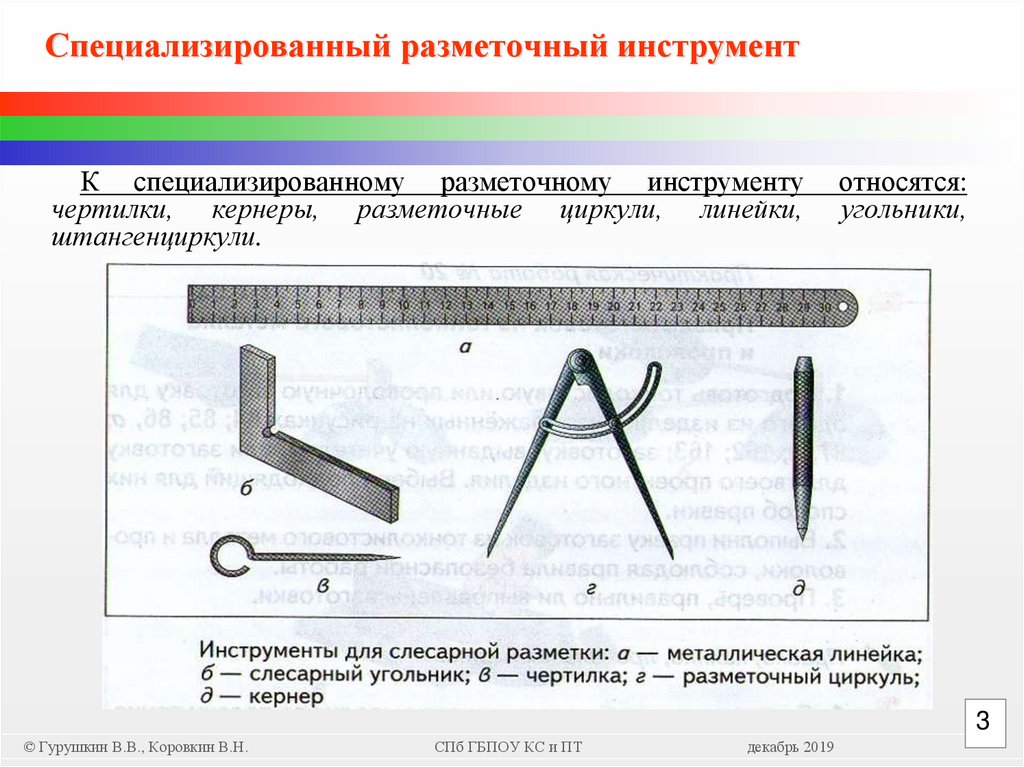

4. Специализированный разметочный инструмент

К специализированному разметочному инструменту
чертилки, кернеры, разметочные циркули, линейки,
штангенциркули.
относятся:
угольники,
3
© Гурушкин В.В., Коровкин В.Н.
СПб ГБПОУ КС и ПТ
декабрь 2019

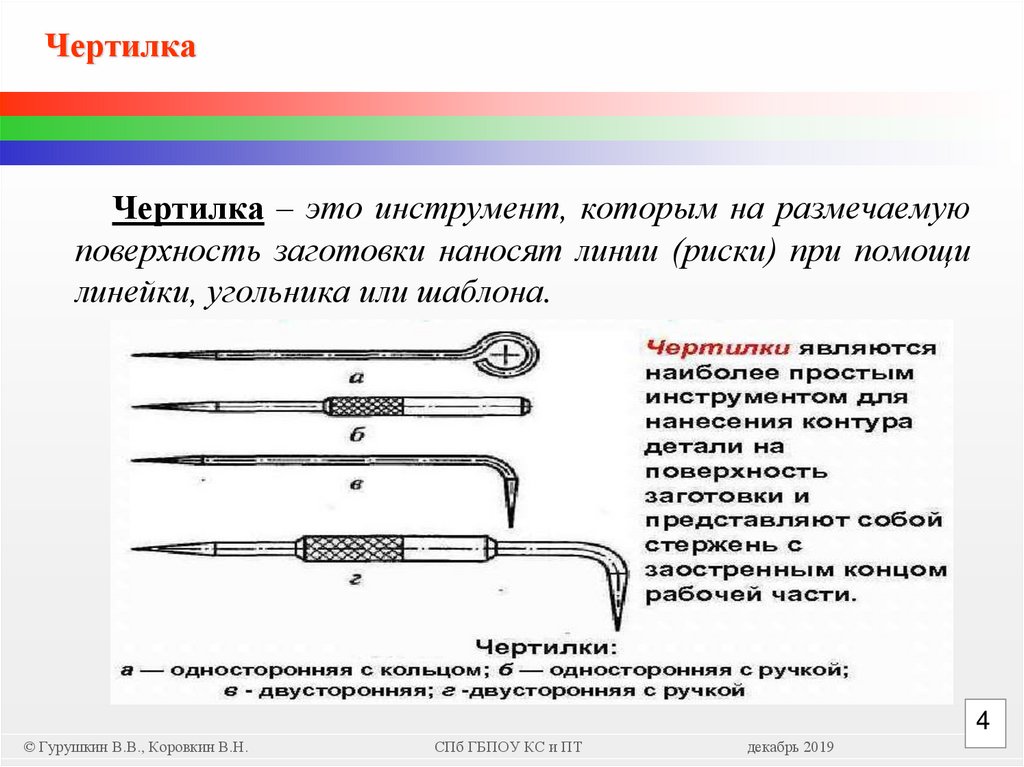

5. Чертилка

Чертилка – это инструмент, которым на размечаемую
поверхность заготовки наносят линии (риски) при помощи
линейки, угольника или шаблона.
4
© Гурушкин В.В., Коровкин В.Н.
СПб ГБПОУ КС и ПТ
декабрь 2019

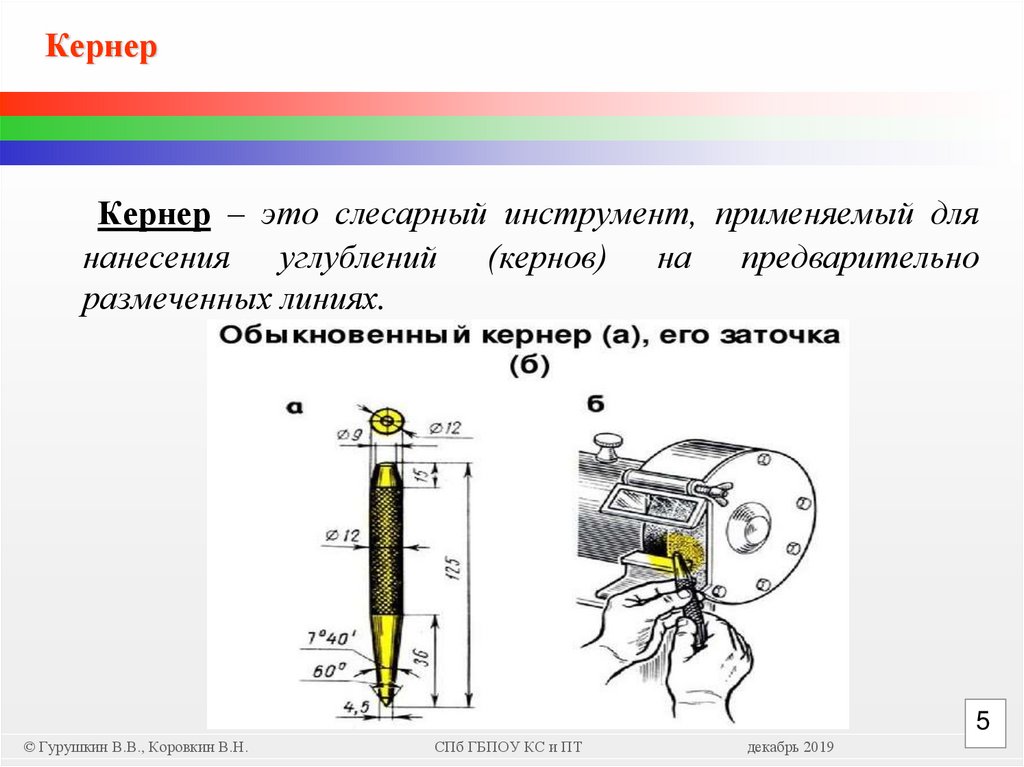

6. Кернер

Кернер – это слесарный инструмент, применяемый для
нанесения углублений (кернов) на предварительно
размеченных линиях.
5
© Гурушкин В.В., Коровкин В.Н.
СПб ГБПОУ КС и ПТ
декабрь 2019

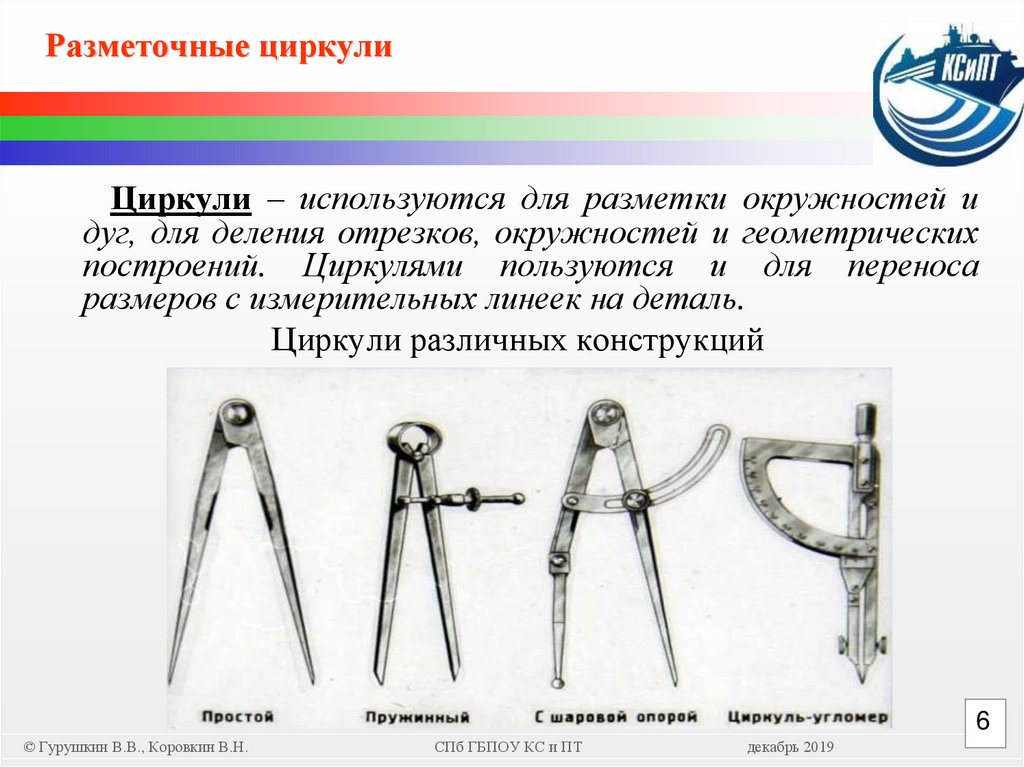

7. Разметочные циркули

Циркули – используются для разметки окружностей и
дуг, для деления отрезков, окружностей и геометрических
построений. Циркулями пользуются и для переноса
размеров с измерительных линеек на деталь.
Циркули различных конструкций
6
© Гурушкин В.В., Коровкин В.Н.
СПб ГБПОУ КС и ПТ
декабрь 2019

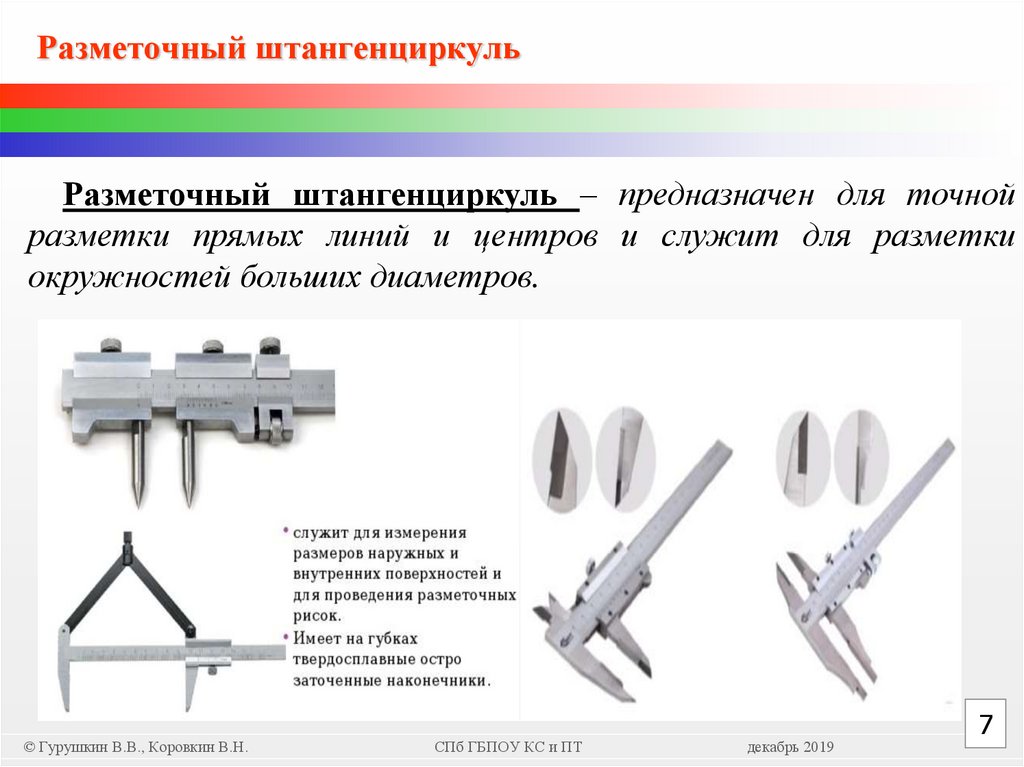

8. Разметочный штангенциркуль

Разметочный штангенциркуль – предназначен для точной
разметки прямых линий и центров и служит для разметки
окружностей больших диаметров.
© Гурушкин В.В., Коровкин В.Н.
СПб ГБПОУ КС и ПТ
декабрь 2019
7

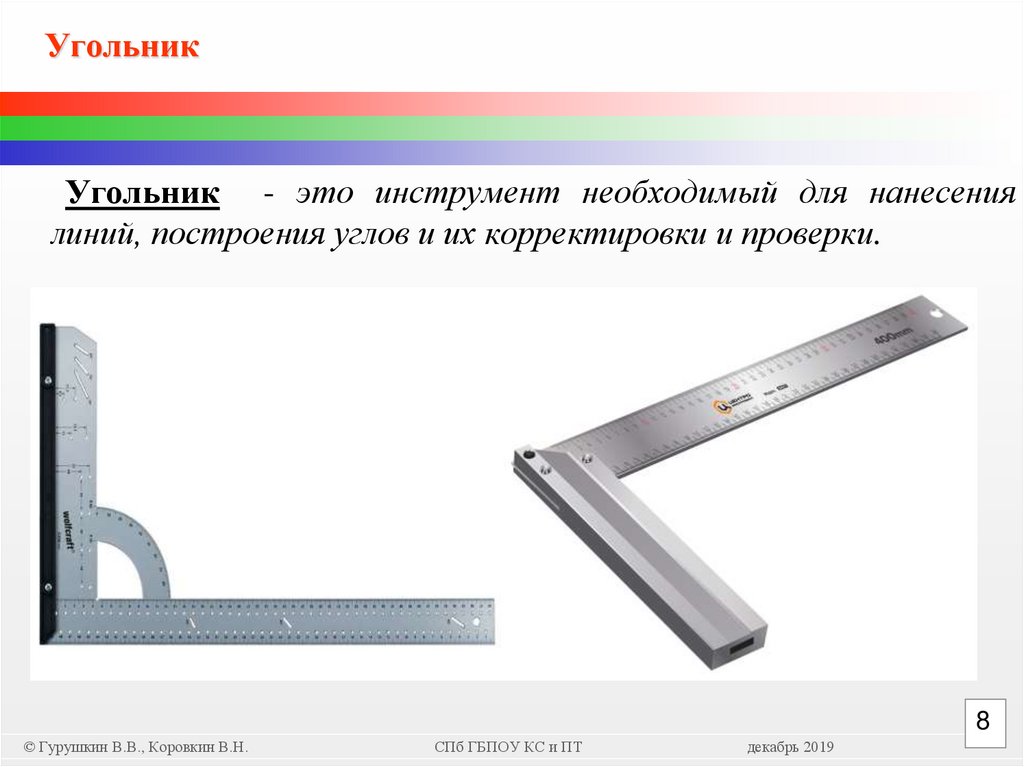

9. Угольник

Угольник - это инструмент необходимый для нанесения
линий, построения углов и их корректировки и проверки.
8
© Гурушкин В.В., Коровкин В.Н.
СПб ГБПОУ КС и ПТ
декабрь 2019

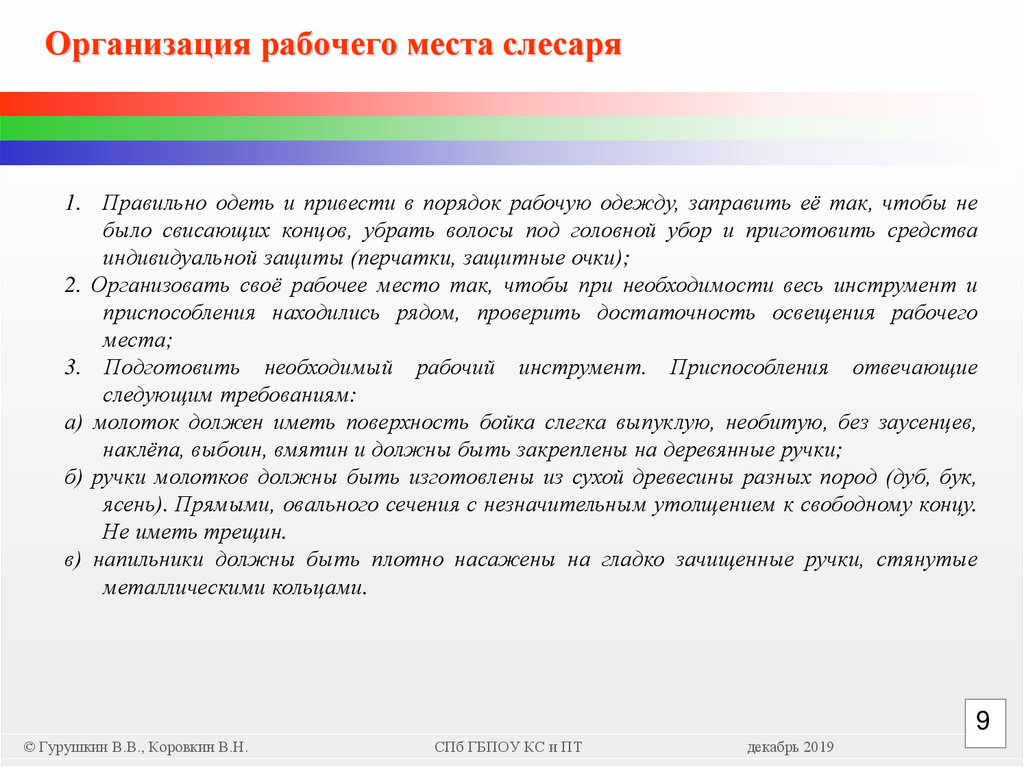

10. Организация рабочего места слесаря

1. Правильно одеть и привести в порядок рабочую одежду, заправить её так, чтобы не
было свисающих концов, убрать волосы под головной убор и приготовить средства
индивидуальной защиты (перчатки, защитные очки);
2. Организовать своё рабочее место так, чтобы при необходимости весь инструмент и
приспособления находились рядом, проверить достаточность освещения рабочего
места;
3. Подготовить необходимый рабочий инструмент. Приспособления отвечающие
следующим требованиям:
а) молоток должен иметь поверхность бойка слегка выпуклую, необитую, без заусенцев,
наклёпа, выбоин, вмятин и должны быть закреплены на деревянные ручки;
б) ручки молотков должны быть изготовлены из сухой древесины разных пород (дуб, бук,
ясень). Прямыми, овального сечения с незначительным утолщением к свободному концу.
Не иметь трещин.
в) напильники должны быть плотно насажены на гладко зачищенные ручки, стянутые
металлическими кольцами.
9
© Гурушкин В.В., Коровкин В.Н.
СПб ГБПОУ КС и ПТ
декабрь 2019

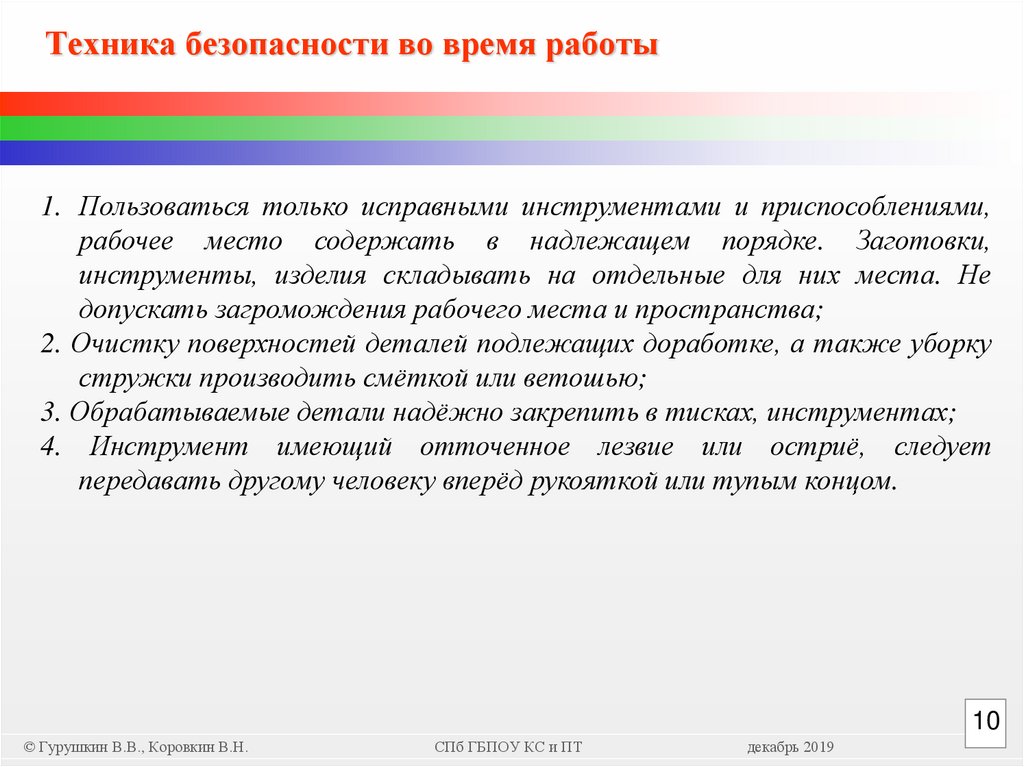

11. Техника безопасности во время работы

1. Пользоваться только исправными инструментами и приспособлениями,
рабочее место содержать в надлежащем порядке. Заготовки,
инструменты, изделия складывать на отдельные для них места. Не
допускать загромождения рабочего места и пространства;
2. Очистку поверхностей деталей подлежащих доработке, а также уборку
стружки производить смёткой или ветошью;
3. Обрабатываемые детали надёжно закрепить в тисках, инструментах;
4. Инструмент имеющий отточенное лезвие или остриё, следует
передавать другому человеку вперёд рукояткой или тупым концом.
10
© Гурушкин В.В., Коровкин В.Н.
СПб ГБПОУ КС и ПТ
декабрь 2019

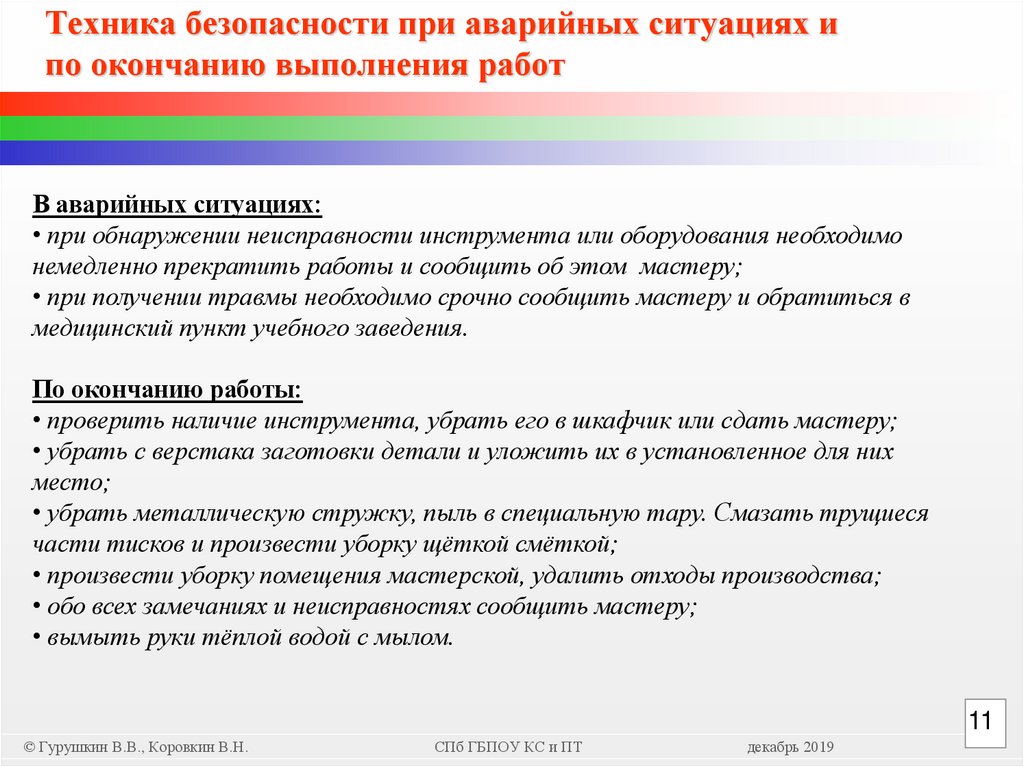

12. Техника безопасности при аварийных ситуациях и по окончанию выполнения работ

В аварийных ситуациях:
• при обнаружении неисправности инструмента или оборудования необходимо
немедленно прекратить работы и сообщить об этом мастеру;
• при получении травмы необходимо срочно сообщить мастеру и обратиться в
медицинский пункт учебного заведения.
По окончанию работы:
• проверить наличие инструмента, убрать его в шкафчик или сдать мастеру;
• убрать с верстака заготовки детали и уложить их в установленное для них
место;
• убрать металлическую стружку, пыль в специальную тару. Смазать трущиеся
части тисков и произвести уборку щёткой смёткой;
• произвести уборку помещения мастерской, удалить отходы производства;
• обо всех замечаниях и неисправностях сообщить мастеру;
• вымыть руки тёплой водой с мылом.
11
© Гурушкин В.В., Коровкин В.Н.
СПб ГБПОУ КС и ПТ
декабрь 2019

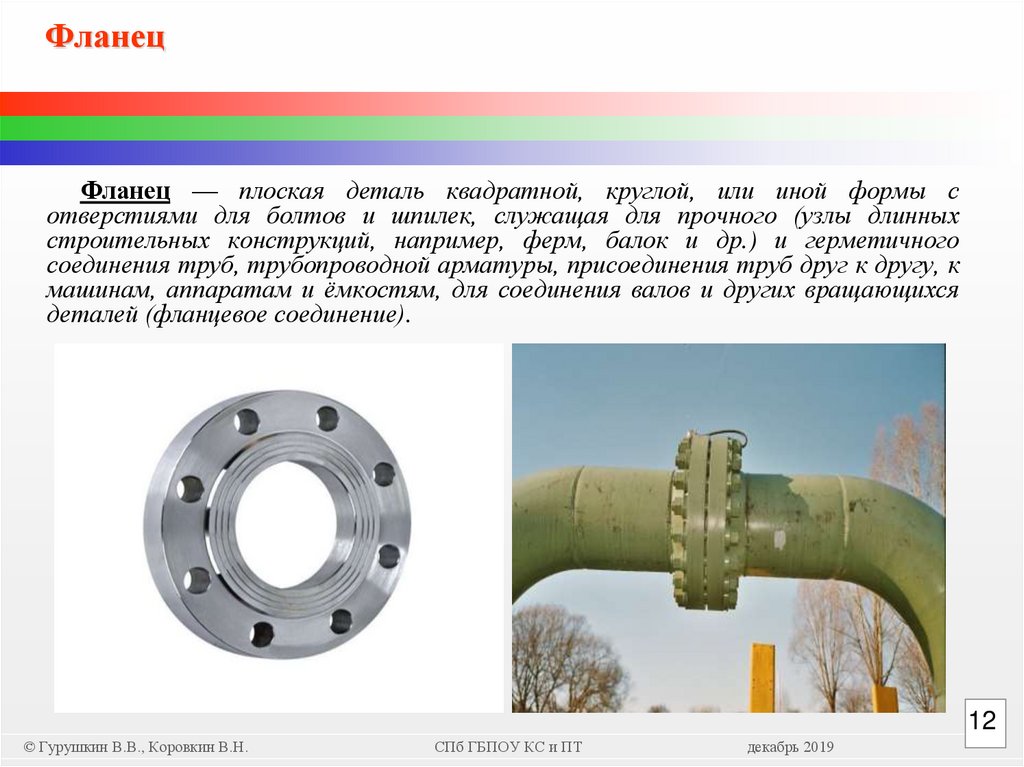

13. Фланец

Фланец — плоская деталь квадратной, круглой, или иной формы с
отверстиями для болтов и шпилек, служащая для прочного (узлы длинных
строительных конструкций, например, ферм, балок и др.) и герметичного
соединения труб, трубопроводной арматуры, присоединения труб друг к другу, к
машинам, аппаратам и ёмкостям, для соединения валов и других вращающихся
деталей (фланцевое соединение).
12
© Гурушкин В.В., Коровкин В.Н.
СПб ГБПОУ КС и ПТ
декабрь 2019

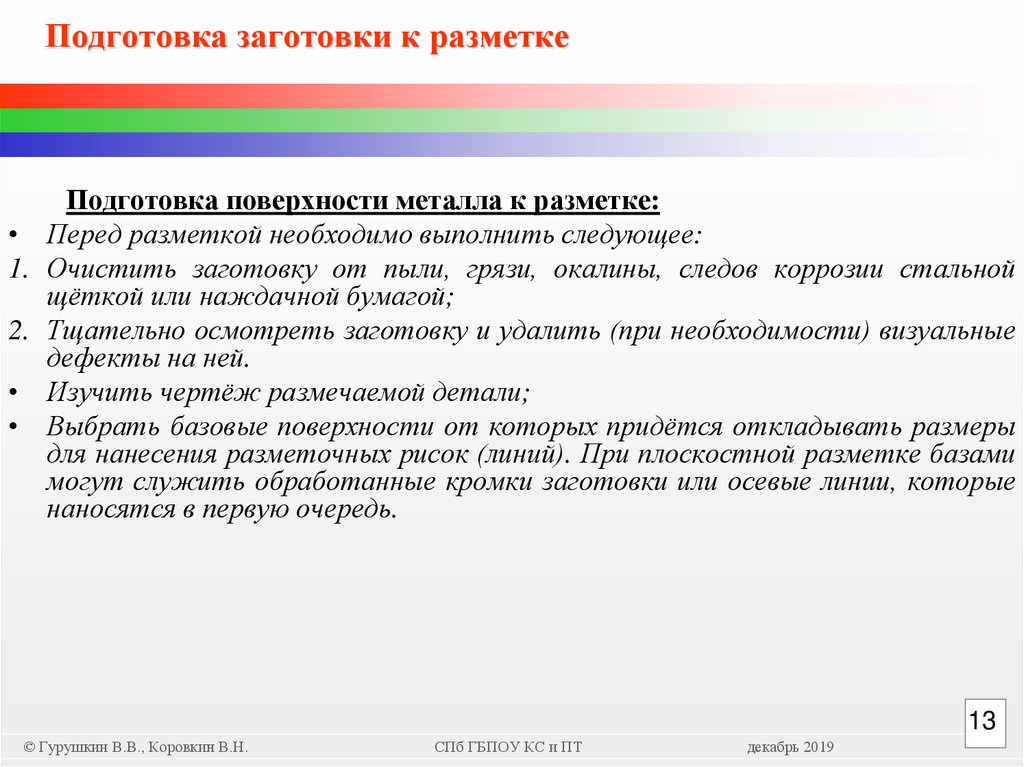

14. Подготовка заготовки к разметке

Подготовка поверхности металла к разметке:
• Перед разметкой необходимо выполнить следующее:
1. Очистить заготовку от пыли, грязи, окалины, следов коррозии стальной
щёткой или наждачной бумагой;
2. Тщательно осмотреть заготовку и удалить (при необходимости) визуальные
дефекты на ней.
• Изучить чертёж размечаемой детали;
• Выбрать базовые поверхности от которых придётся откладывать размеры
для нанесения разметочных рисок (линий). При плоскостной разметке базами
могут служить обработанные кромки заготовки или осевые линии, которые
наносятся в первую очередь.
13
© Гурушкин В.В., Коровкин В.Н.
СПб ГБПОУ КС и ПТ
декабрь 2019

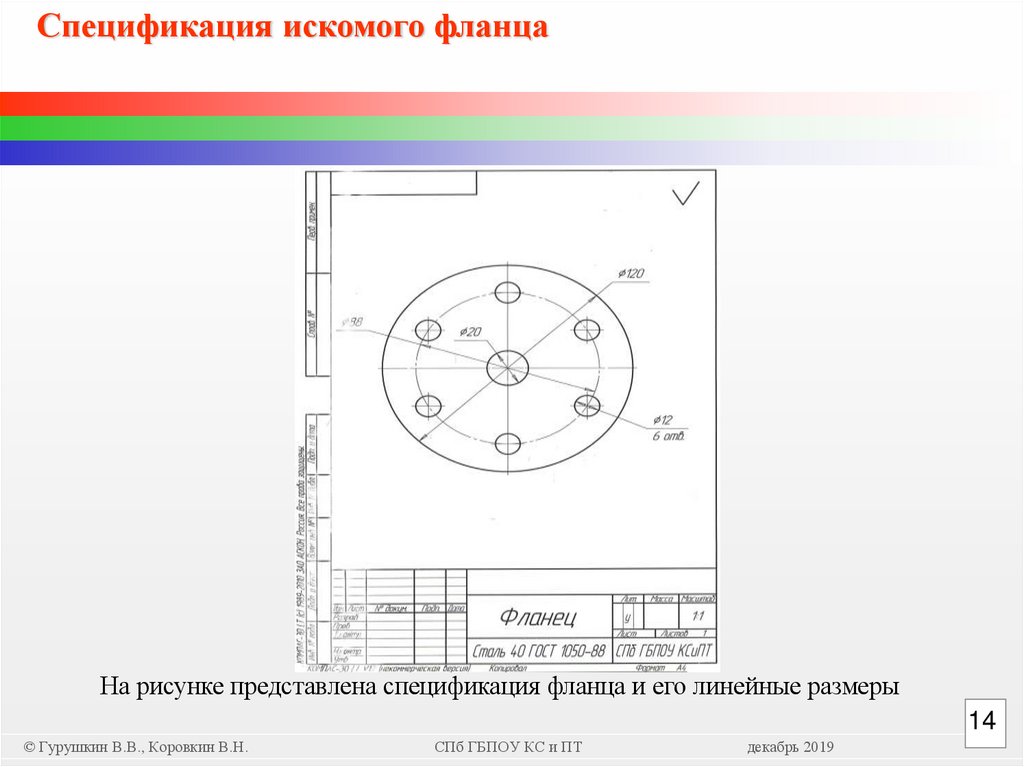

15.

Спецификация искомого фланца
На рисунке представлена спецификация фланца и его линейные размеры
14
© Гурушкин В.В., Коровкин В.Н.
СПб ГБПОУ КС и ПТ
декабрь 2019

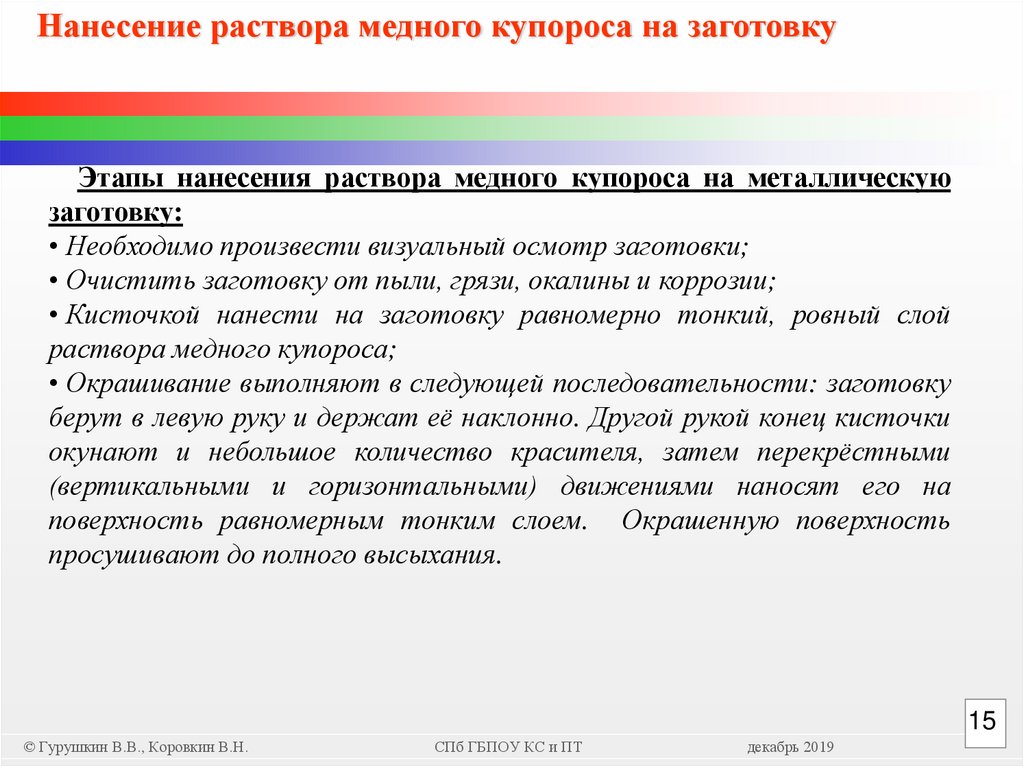

16.

Нанесение раствора медного купороса на заготовку
Этапы нанесения раствора медного купороса на металлическую
заготовку:
• Необходимо произвести визуальный осмотр заготовки;
• Очистить заготовку от пыли, грязи, окалины и коррозии;
• Кисточкой нанести на заготовку равномерно тонкий, ровный слой
раствора медного купороса;
• Окрашивание выполняют в следующей последовательности: заготовку
берут в левую руку и держат её наклонно. Другой рукой конец кисточки
окунают и небольшое количество красителя, затем перекрёстными
(вертикальными и горизонтальными) движениями наносят его на
поверхность равномерным тонким слоем. Окрашенную поверхность
просушивают до полного высыхания.
15
© Гурушкин В.В., Коровкин В.Н.
СПб ГБПОУ КС и ПТ
декабрь 2019

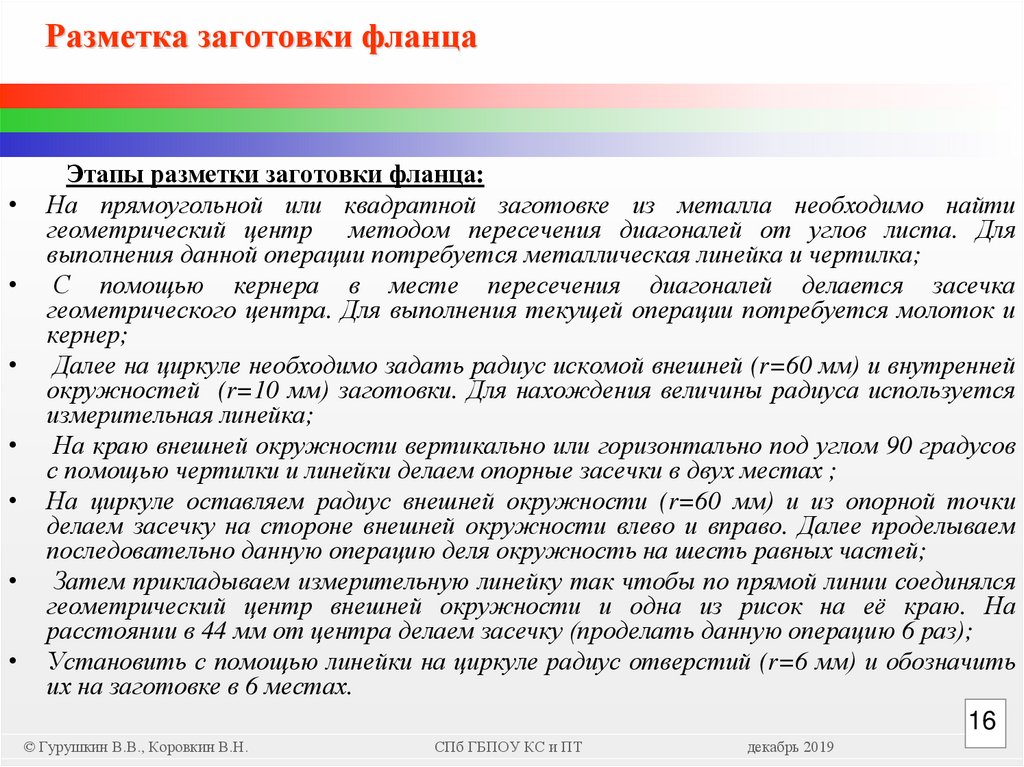

17. Разметка заготовки фланца

Этапы разметки заготовки фланца:
На прямоугольной или квадратной заготовке из металла необходимо найти
геометрический центр методом пересечения диагоналей от углов листа. Для
выполнения данной операции потребуется металлическая линейка и чертилка;
С помощью кернера в месте пересечения диагоналей делается засечка
геометрического центра. Для выполнения текущей операции потребуется молоток и
кернер;
Далее на циркуле необходимо задать радиус искомой внешней (r=60 мм) и внутренней
окружностей (r=10 мм) заготовки. Для нахождения величины радиуса используется
измерительная линейка;
На краю внешней окружности вертикально или горизонтально под углом 90 градусов
с помощью чертилки и линейки делаем опорные засечки в двух местах ;
На циркуле оставляем радиус внешней окружности (r=60 мм) и из опорной точки
делаем засечку на стороне внешней окружности влево и вправо. Далее проделываем
последовательно данную операцию деля окружность на шесть равных частей;
Затем прикладываем измерительную линейку так чтобы по прямой линии соединялся
геометрический центр внешней окружности и одна из рисок на её краю. На
расстоянии в 44 мм от центра делаем засечку (проделать данную операцию 6 раз);
Установить с помощью линейки на циркуле радиус отверстий (r=6 мм) и обозначить
их на заготовке в 6 местах.
16
© Гурушкин В.В., Коровкин В.Н.
СПб ГБПОУ КС и ПТ
декабрь 2019

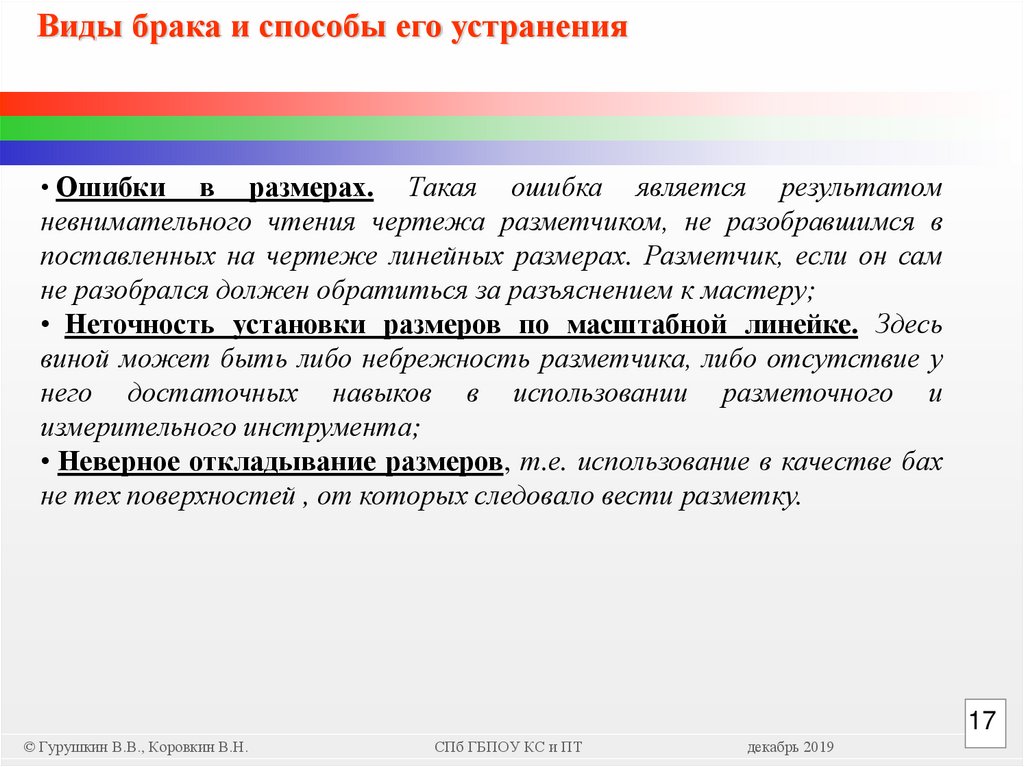

18.

Виды брака и способы его устранения
• Ошибки
в размерах. Такая ошибка является результатом
невнимательного чтения чертежа разметчиком, не разобравшимся в
поставленных на чертеже линейных размерах. Разметчик, если он сам
не разобрался должен обратиться за разъяснением к мастеру;
• Неточность установки размеров по масштабной линейке. Здесь
виной может быть либо небрежность разметчика, либо отсутствие у
него достаточных навыков в использовании разметочного и
измерительного инструмента;
• Неверное откладывание размеров, т.е. использование в качестве бах
не тех поверхностей , от которых следовало вести разметку.
17
© Гурушкин В.В., Коровкин В.Н.
СПб ГБПОУ КС и ПТ
декабрь 2019

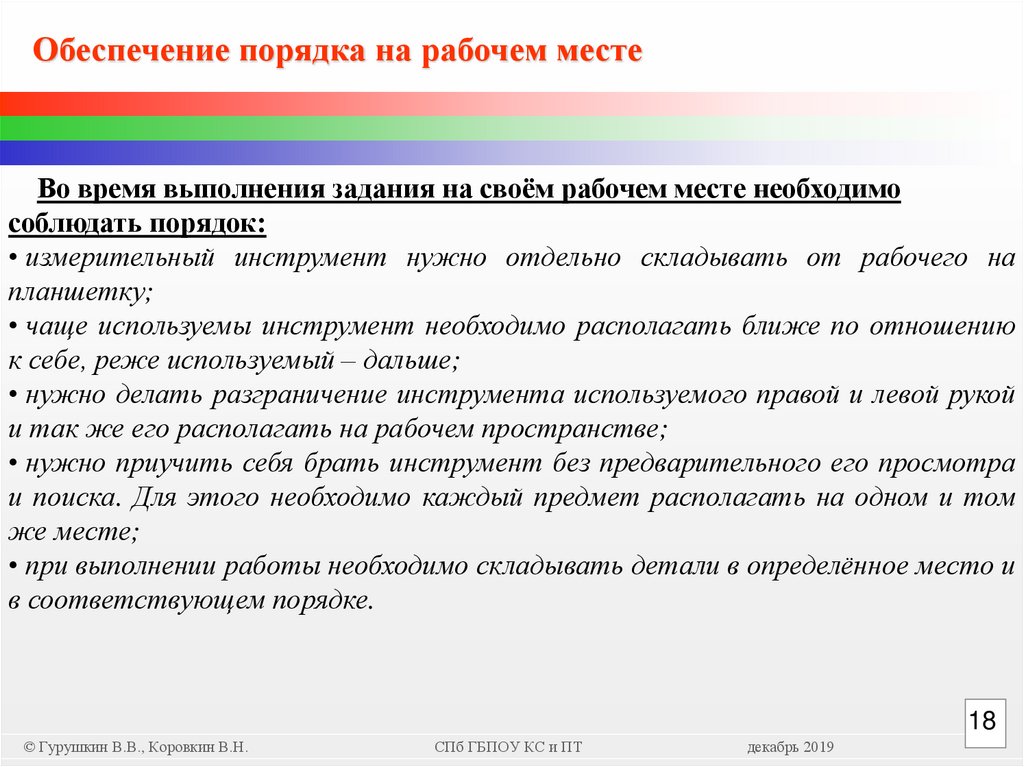

19.

Обеспечение порядка на рабочем месте
Во время выполнения задания на своём рабочем месте необходимо
соблюдать порядок:
• измерительный инструмент нужно отдельно складывать от рабочего на
планшетку;
• чаще используемы инструмент необходимо располагать ближе по отношению
к себе, реже используемый – дальше;
• нужно делать разграничение инструмента используемого правой и левой рукой
и так же его располагать на рабочем пространстве;
• нужно приучить себя брать инструмент без предварительного его просмотра
и поиска. Для этого необходимо каждый предмет располагать на одном и том
же месте;
• при выполнении работы необходимо складывать детали в определённое место и
в соответствующем порядке.
18
© Гурушкин В.В., Коровкин В.Н.
СПб ГБПОУ КС и ПТ
декабрь 2019

20. Благодарю за внимание!
