Современные методы огневых испытаний строительных материалов для определения группы распространения пламени по поверхности

1.

Современные методы огневых испытаний
строительных материалов для
определения группы
распространения пламени по поверхности
Выполнил: Нечаев А.А.
Группа: ПБ 32.111ПДД

2.

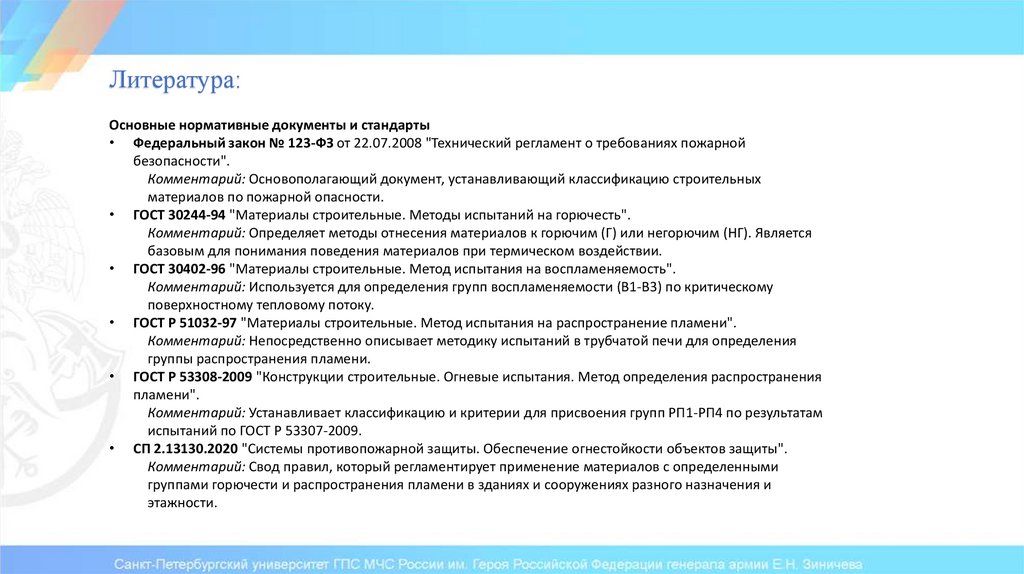

Литература:
Основные нормативные документы и стандарты
• Федеральный закон № 123-ФЗ от 22.07.2008 "Технический регламент о требованиях пожарной
безопасности".
Комментарий: Основополагающий документ, устанавливающий классификацию строительных
материалов по пожарной опасности.
• ГОСТ 30244-94 "Материалы строительные. Методы испытаний на горючесть".
Комментарий: Определяет методы отнесения материалов к горючим (Г) или негорючим (НГ). Является
базовым для понимания поведения материалов при термическом воздействии.
• ГОСТ 30402-96 "Материалы строительные. Метод испытания на воспламеняемость".
Комментарий: Используется для определения групп воспламеняемости (В1-В3) по критическому
поверхностному тепловому потоку.
• ГОСТ Р 51032-97 "Материалы строительные. Метод испытания на распространение пламени".
Комментарий: Непосредственно описывает методику испытаний в трубчатой печи для определения
группы распространения пламени.
• ГОСТ Р 53308-2009 "Конструкции строительные. Огневые испытания. Метод определения распространения
пламени".
Комментарий: Устанавливает классификацию и критерии для присвоения групп РП1-РП4 по результатам
испытаний по ГОСТ Р 53307-2009.
• СП 2.13130.2020 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты".
Комментарий: Свод правил, который регламентирует применение материалов с определенными
группами горючести и распространения пламени в зданиях и сооружениях разного назначения и
этажности.

3.

Введение.
Современные методы огневых испытаний строительных материалов для определения группы распространения
пламени по поверхности включают определение критической поверхностной плотности теплового потока (КППТП). Величину
КППТП устанавливают по длине распространения пламени по образцу в результате воздействия теплового потока на его
поверхность.
Актуальность проблемы
• Статистика пожаров:
Быстрое распространение пламени - основная причина крупных пожаров
Более 60% жертв пожаров - результат быстрого распространения огня и дыма
• Экономические последствия:
Прямые убытки от разрушений
Затраты на восстановление и судебные издержки
• Цель испытаний: Научно обоснованная классификация материалов для:
Повышения безопасности зданий
Создания эффективных нормативов
Разработки новых огнестойких материалов

4.

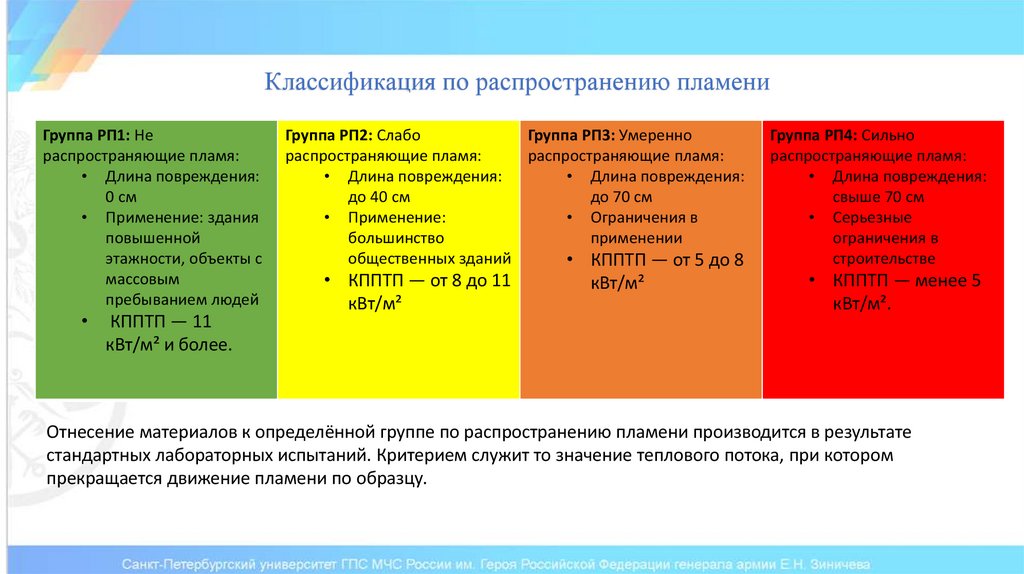

Классификация по распространению пламени
Группа РП1: Не
распространяющие пламя:
• Длина повреждения:
0 см
• Применение: здания
повышенной
этажности, объекты с
массовым
пребыванием людей
КППТП — 11
кВт/м² и более.
Группа РП2: Слабо
Группа РП3: Умеренно
распространяющие пламя:
распространяющие пламя:
• Длина повреждения:
• Длина повреждения:
до 40 см
до 70 см
• Применение:
• Ограничения в
большинство
применении
общественных зданий
• КППТП — от 5 до 8
• КППТП — от 8 до 11
кВт/м²
кВт/м²
Группа РП4: Сильно
распространяющие пламя:
• Длина повреждения:
свыше 70 см
• Серьезные
ограничения в
строительстве
• КППТП — менее 5
кВт/м².
Отнесение материалов к определённой группе по распространению пламени производится в результате
стандартных лабораторных испытаний. Критерием служит то значение теплового потока, при котором
прекращается движение пламени по образцу.

5.

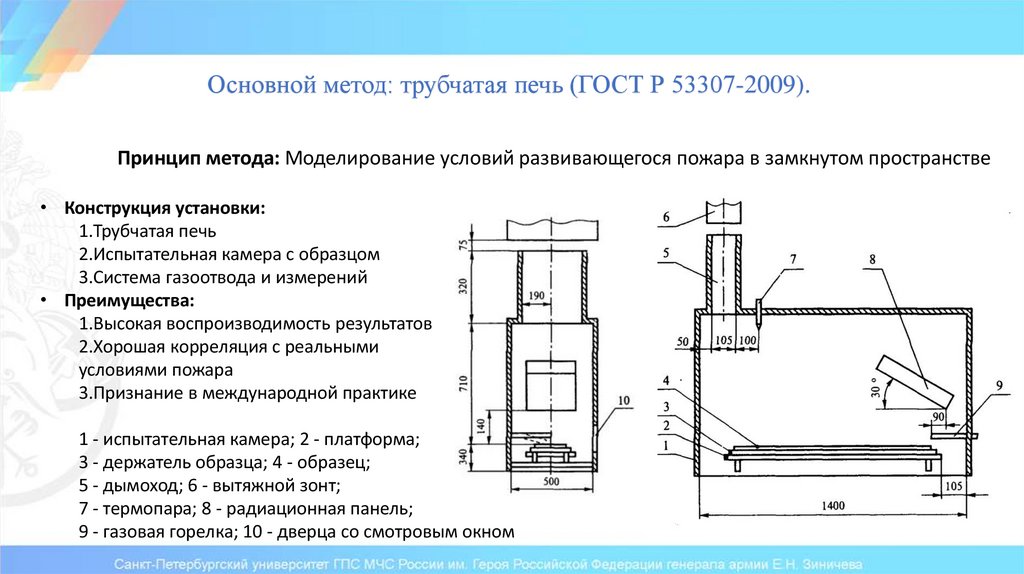

Основной метод: трубчатая печь (ГОСТ Р 53307-2009).
Принцип метода: Моделирование условий развивающегося пожара в замкнутом пространстве
• Конструкция установки:
1.Трубчатая печь
2.Испытательная камера с образцом
3.Система газоотвода и измерений
• Преимущества:
1.Высокая воспроизводимость результатов
2.Хорошая корреляция с реальными
условиями пожара
3.Признание в международной практике
1 - испытательная камера; 2 - платформа;
3 - держатель образца; 4 - образец;
5 - дымоход; 6 - вытяжной зонт;
7 - термопара; 8 - радиационная панель;
9 - газовая горелка; 10 - дверца со смотровым окном

6.

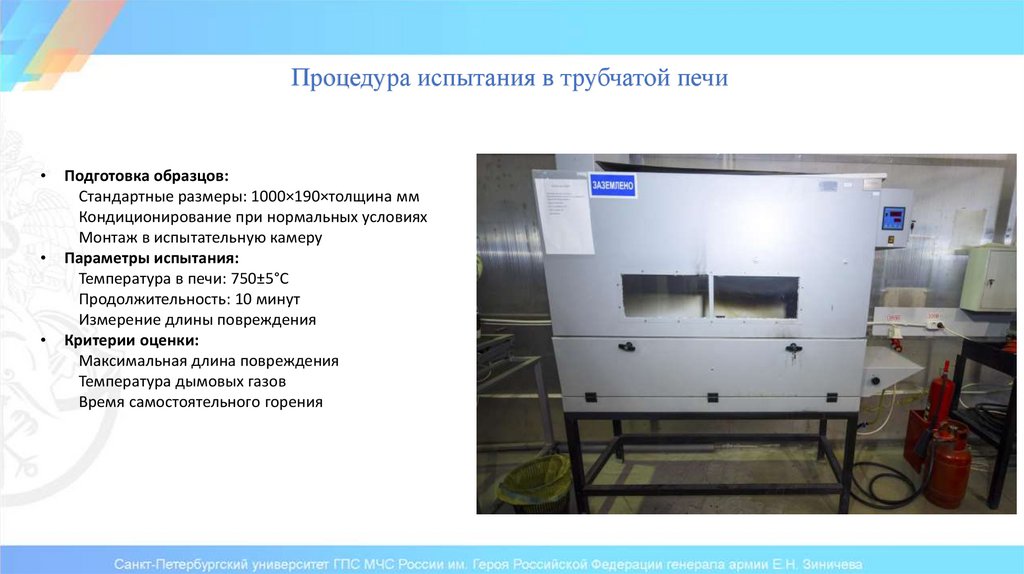

Процедура испытания в трубчатой печи
Подготовка образцов:
Стандартные размеры: 1000×190×толщина мм
Кондиционирование при нормальных условиях
Монтаж в испытательную камеру
Параметры испытания:
Температура в печи: 750±5°C
Продолжительность: 10 минут
Измерение длины повреждения
Критерии оценки:
Максимальная длина повреждения
Температура дымовых газов
Время самостоятельного горения

7.

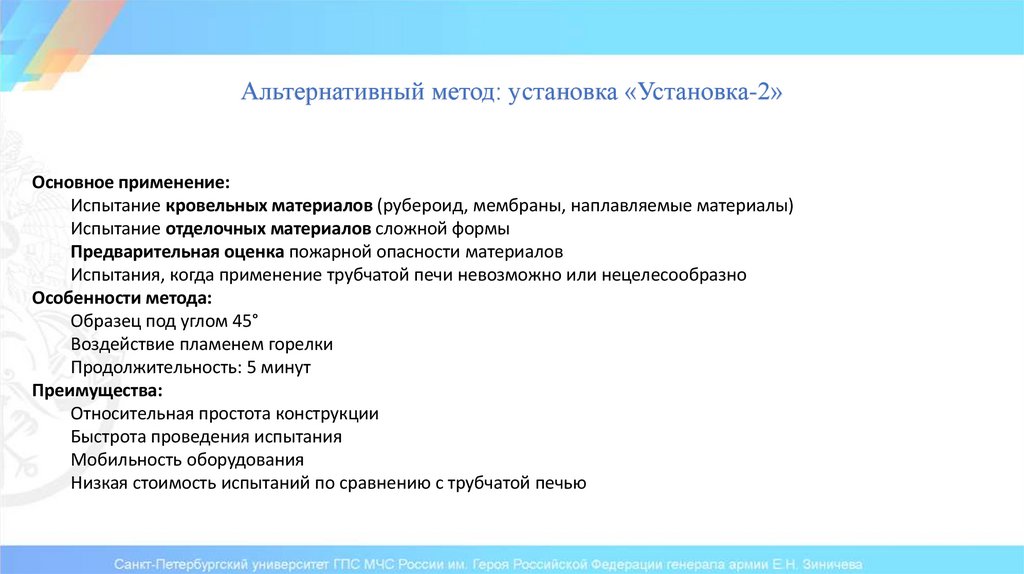

Альтернативный метод: установка «Установка-2»
Основное применение:
Испытание кровельных материалов (рубероид, мембраны, наплавляемые материалы)
Испытание отделочных материалов сложной формы
Предварительная оценка пожарной опасности материалов
Испытания, когда применение трубчатой печи невозможно или нецелесообразно
Особенности метода:
Образец под углом 45°
Воздействие пламенем горелки
Продолжительность: 5 минут
Преимущества:
Относительная простота конструкции
Быстрота проведения испытания
Мобильность оборудования
Низкая стоимость испытаний по сравнению с трубчатой печью

8.

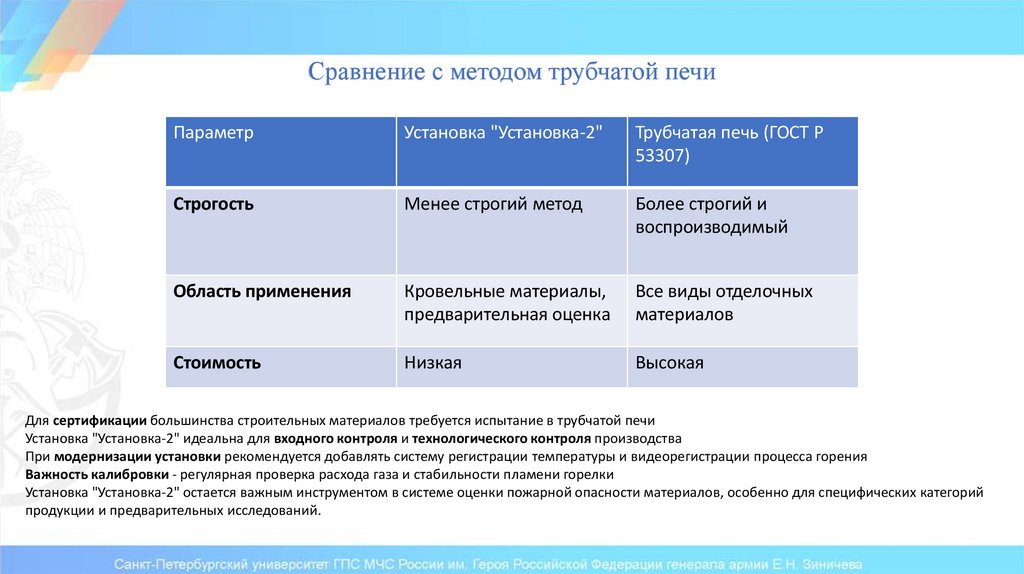

Сравнение с методом трубчатой печи
Параметр
Установка "Установка-2"
Трубчатая печь (ГОСТ Р
53307)
Строгость
Менее строгий метод
Более строгий и
воспроизводимый
Область применения
Кровельные материалы,
предварительная оценка
Все виды отделочных
материалов
Стоимость
Низкая
Высокая
Для сертификации большинства строительных материалов требуется испытание в трубчатой печи
Установка "Установка-2" идеальна для входного контроля и технологического контроля производства
При модернизации установки рекомендуется добавлять систему регистрации температуры и видеорегистрации процесса горения
Важность калибровки - регулярная проверка расхода газа и стабильности пламени горелки
Установка "Установка-2" остается важным инструментом в системе оценки пожарной опасности материалов, особенно для специфических категорий
продукции и предварительных исследований.

9.

Современное оборудование и автоматизации.
Высокоточные системы измерений:
Тепловизоры для отслеживания фронта пламени
Лазерные системы измерения длины повреждения
Автоматические газоанализаторы
Системы сбора и обработки данных:
Цифровые регистраторы параметров
Специализированное ПО для анализа
Базы данных результатов испытаний
Роботизация процессов:
Автоматическая установка образцов
Роботизированные системы измерений
Минимизация человеческого фактора

10.

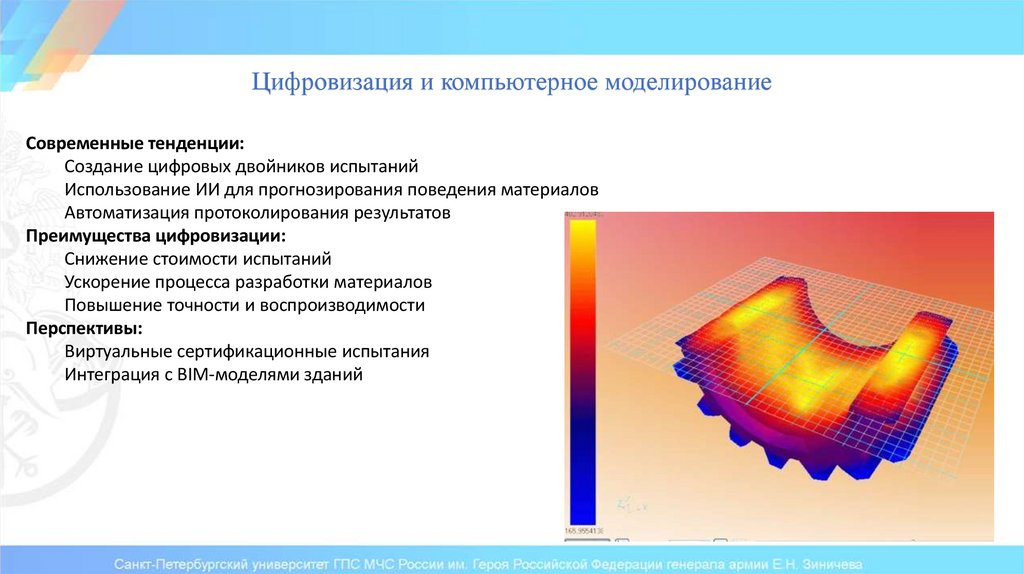

Цифровизация и компьютерное моделирование
Современные тенденции:
Создание цифровых двойников испытаний
Использование ИИ для прогнозирования поведения материалов
Автоматизация протоколирования результатов
Преимущества цифровизации:
Снижение стоимости испытаний
Ускорение процесса разработки материалов
Повышение точности и воспроизводимости
Перспективы:
Виртуальные сертификационные испытания
Интеграция с BIM-моделями зданий

11.

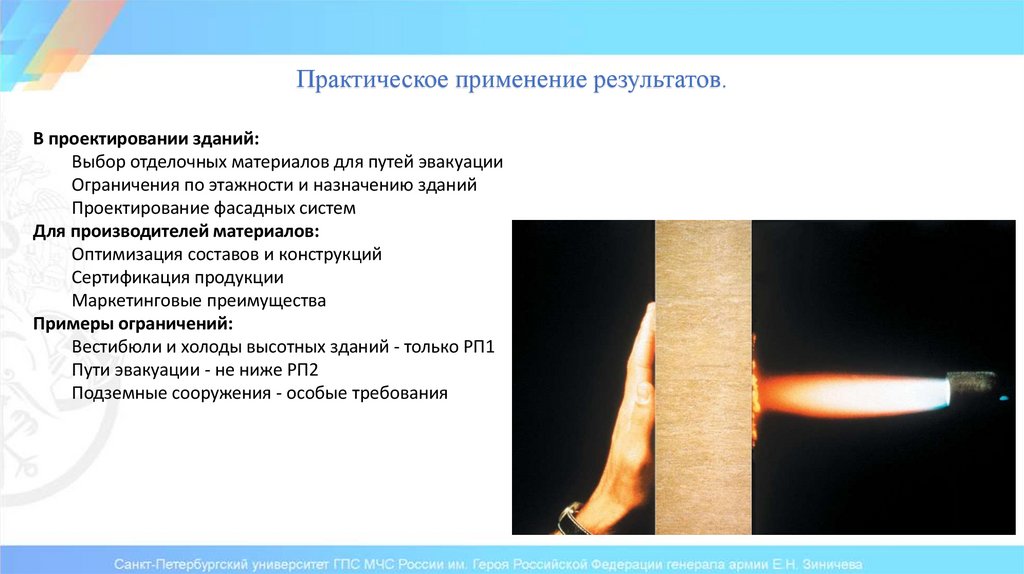

Практическое применение результатов.
В проектировании зданий:
Выбор отделочных материалов для путей эвакуации
Ограничения по этажности и назначению зданий
Проектирование фасадных систем
Для производителей материалов:
Оптимизация составов и конструкций
Сертификация продукции
Маркетинговые преимущества
Примеры ограничений:
Вестибюли и холоды высотных зданий - только РП1
Пути эвакуации - не ниже РП2
Подземные сооружения - особые требования

12.

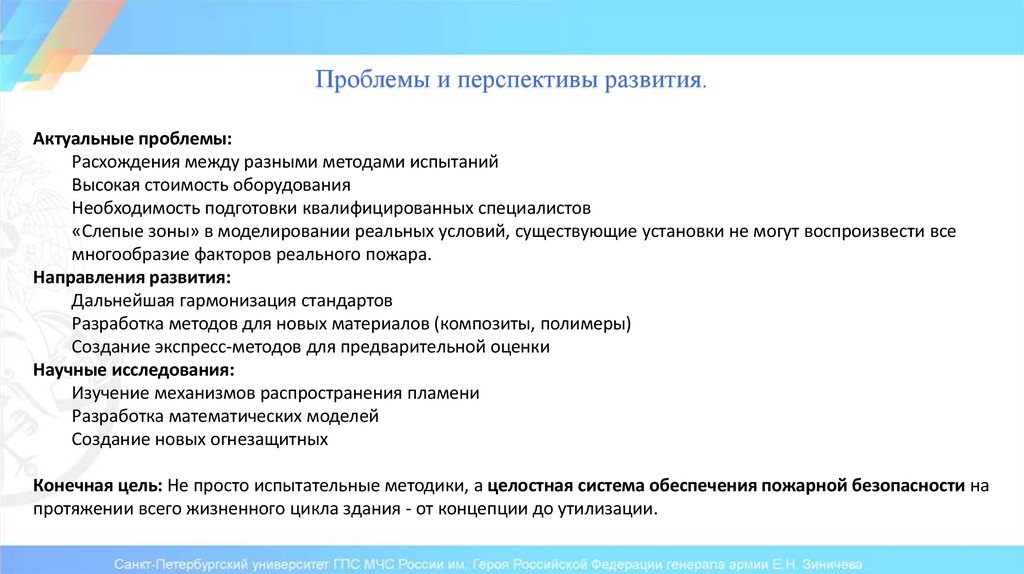

Проблемы и перспективы развития.
Актуальные проблемы:
Расхождения между разными методами испытаний
Высокая стоимость оборудования
Необходимость подготовки квалифицированных специалистов
«Слепые зоны» в моделировании реальных условий, существующие установки не могут воспроизвести все
многообразие факторов реального пожара.
Направления развития:
Дальнейшая гармонизация стандартов
Разработка методов для новых материалов (композиты, полимеры)
Создание экспресс-методов для предварительной оценки
Научные исследования:
Изучение механизмов распространения пламени
Разработка математических моделей
Создание новых огнезащитных
Конечная цель: Не просто испытательные методики, а целостная система обеспечения пожарной безопасности на
протяжении всего жизненного цикла здания - от концепции до утилизации.

13.

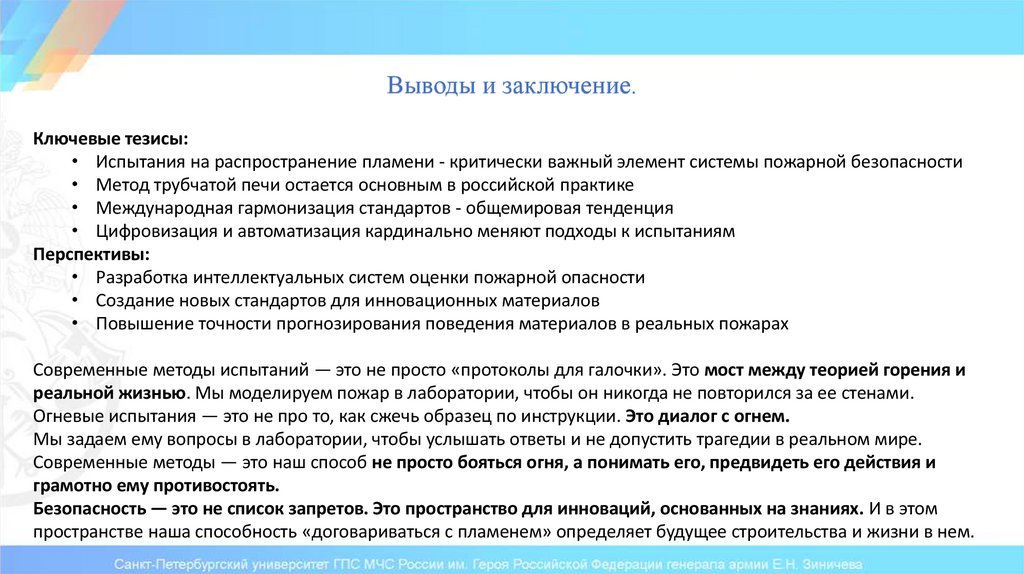

Выводы и заключение.
Ключевые тезисы:
• Испытания на распространение пламени - критически важный элемент системы пожарной безопасности
• Метод трубчатой печи остается основным в российской практике
• Международная гармонизация стандартов - общемировая тенденция
• Цифровизация и автоматизация кардинально меняют подходы к испытаниям
Перспективы:
• Разработка интеллектуальных систем оценки пожарной опасности
• Создание новых стандартов для инновационных материалов
• Повышение точности прогнозирования поведения материалов в реальных пожарах
Современные методы испытаний — это не просто «протоколы для галочки». Это мост между теорией горения и
реальной жизнью. Мы моделируем пожар в лаборатории, чтобы он никогда не повторился за ее стенами.
Огневые испытания — это не про то, как сжечь образец по инструкции. Это диалог с огнем.
Мы задаем ему вопросы в лаборатории, чтобы услышать ответы и не допустить трагедии в реальном мире.
Современные методы — это наш способ не просто бояться огня, а понимать его, предвидеть его действия и
грамотно ему противостоять.
Безопасность — это не список запретов. Это пространство для инноваций, основанных на знаниях. И в этом
пространстве наша способность «договариваться с пламенем» определяет будущее строительства и жизни в нем.
