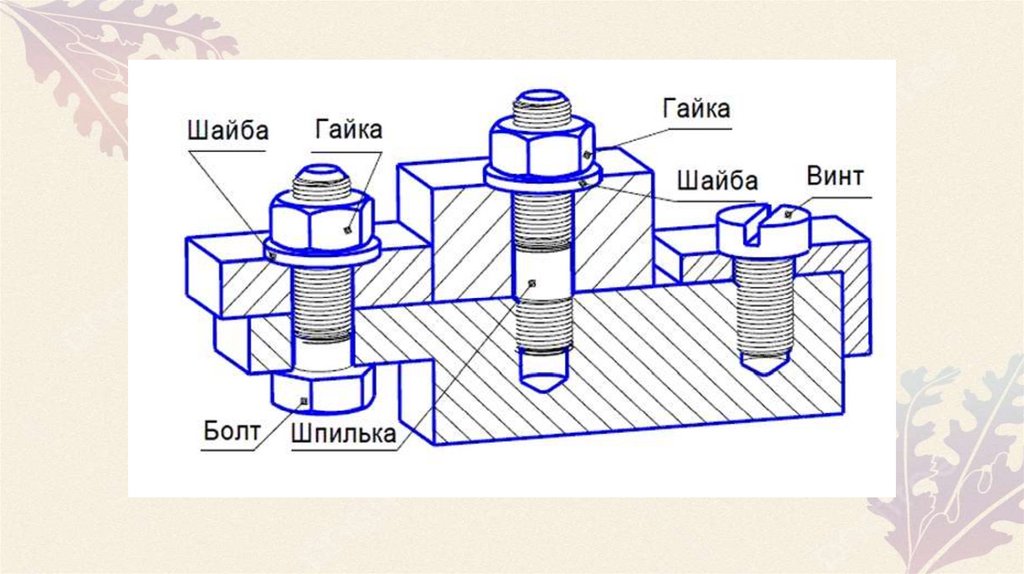

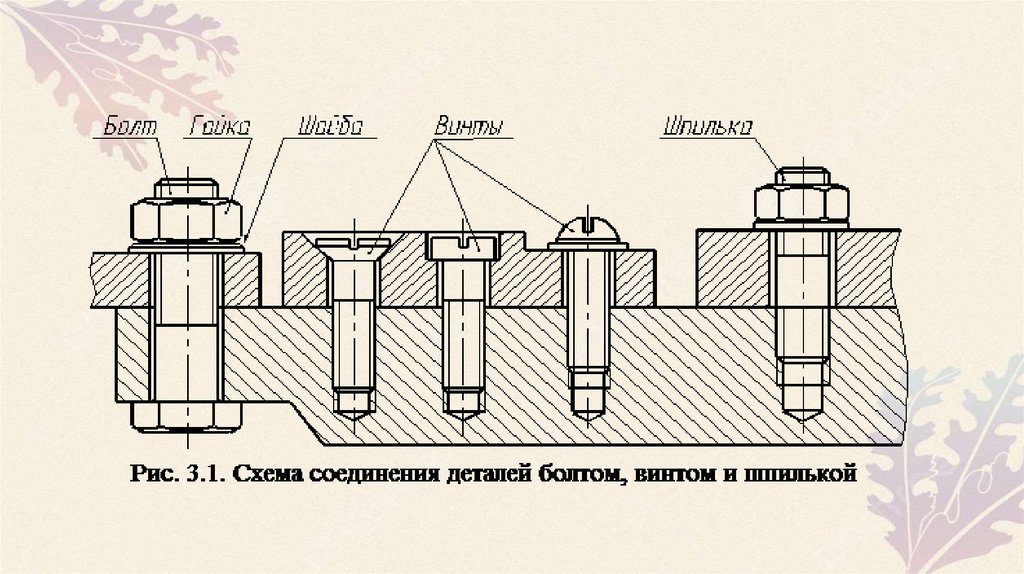

Резьбы. Болт, винт, шпилька

1.

Резьбы. Типы резьб. Выполнение
расчёта и построения
стандартных крепёжных изделий
(болтом, винтом, шпилькой)

2.

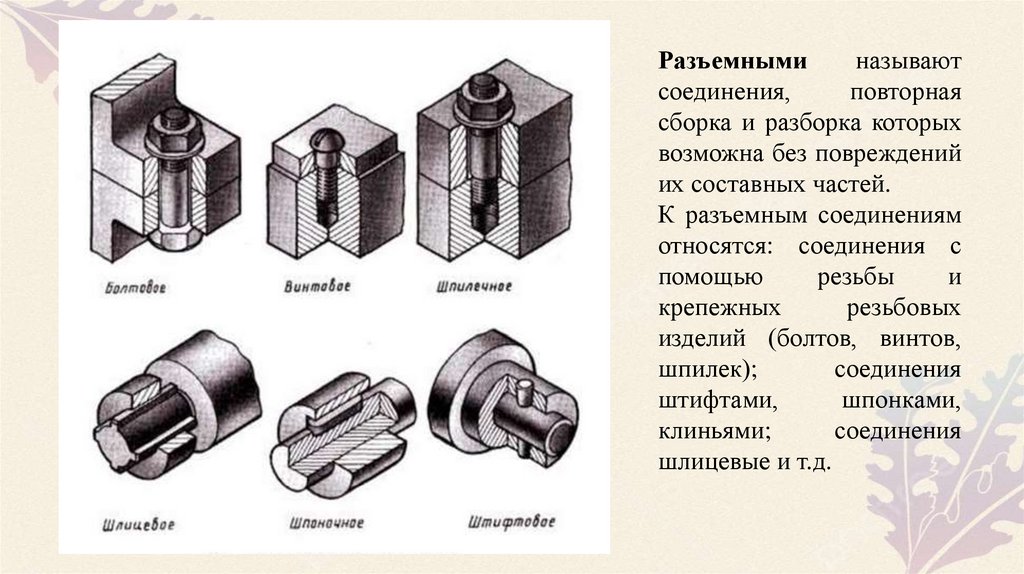

Разъемными
называют
соединения,
повторная
сборка и разборка которых
возможна без повреждений
их составных частей.
К разъемным соединениям
относятся: соединения с
помощью
резьбы
и
крепежных
резьбовых
изделий (болтов, винтов,
шпилек);
соединения
штифтами,
шпонками,
клиньями;
соединения
шлицевые и т.д.

3.

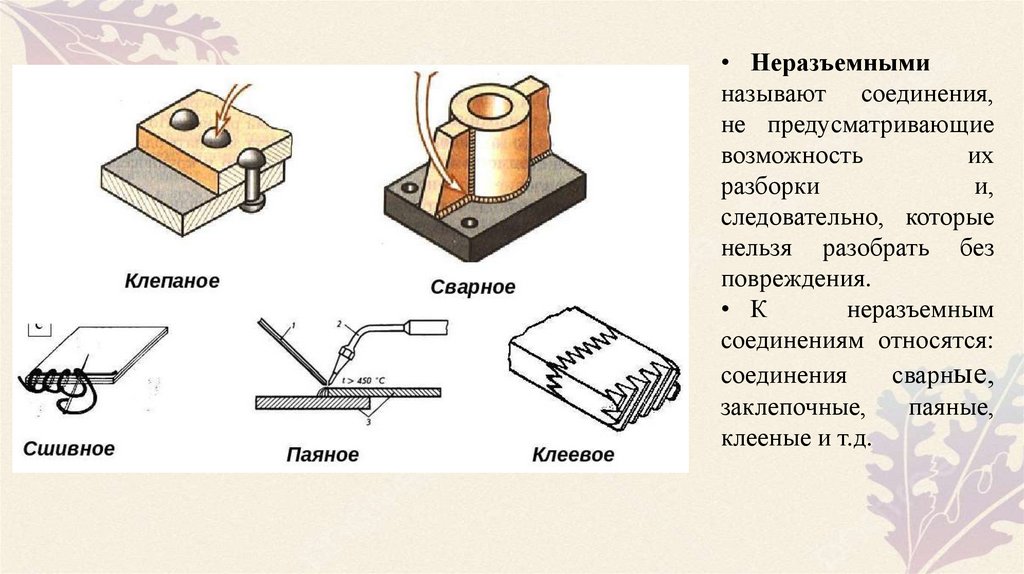

• Неразъемными
называют соединения,
не предусматривающие
возможность
их
разборки
и,
следовательно, которые
нельзя разобрать без
повреждения.
• К
неразъемным
соединениям относятся:
соединения
сварные,
заклепочные,
паяные,
клееные и т.д.

4.

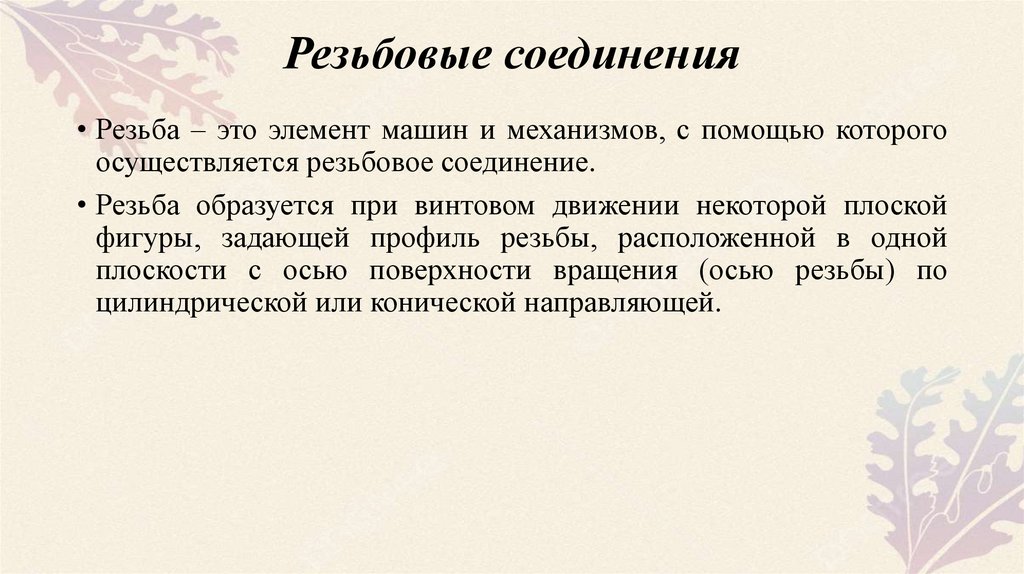

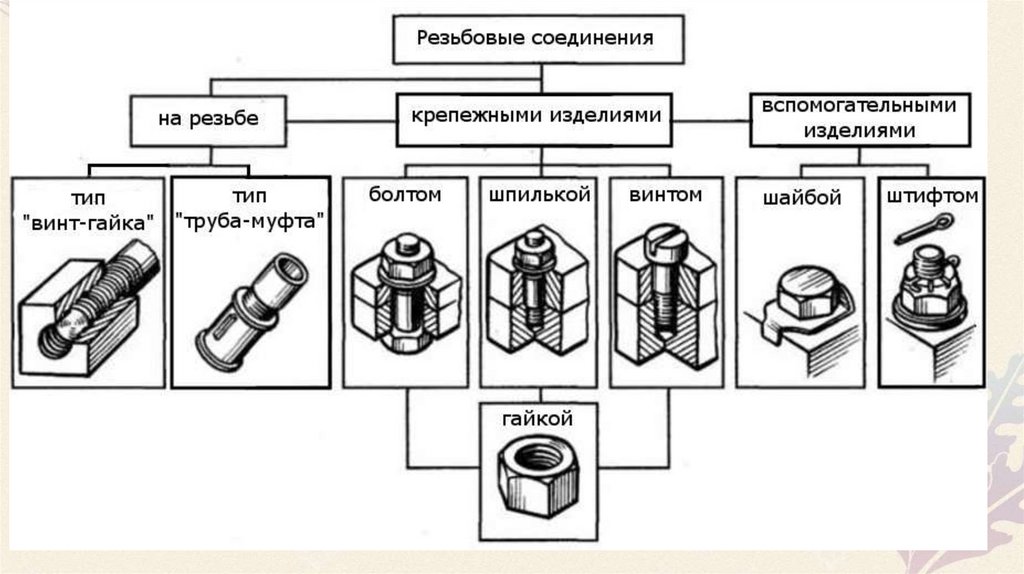

Резьбовые соединения
• Резьба – это элемент машин и механизмов, с помощью которого
осуществляется резьбовое соединение.

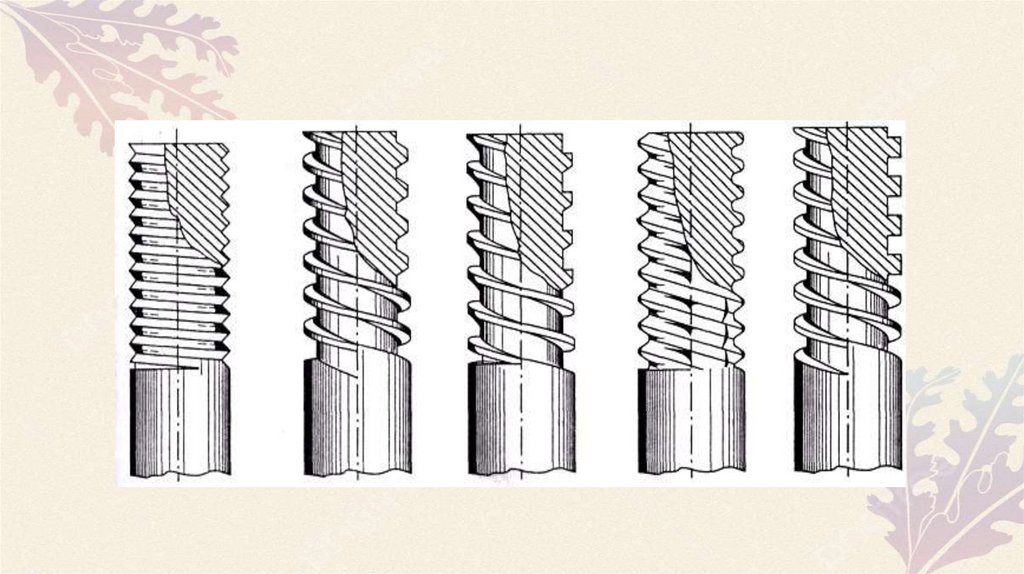

• Резьба образуется при винтовом движении некоторой плоской
фигуры, задающей профиль резьбы, расположенной в одной
плоскости с осью поверхности вращения (осью резьбы) по
цилиндрической или конической направляющей.

5.

6.

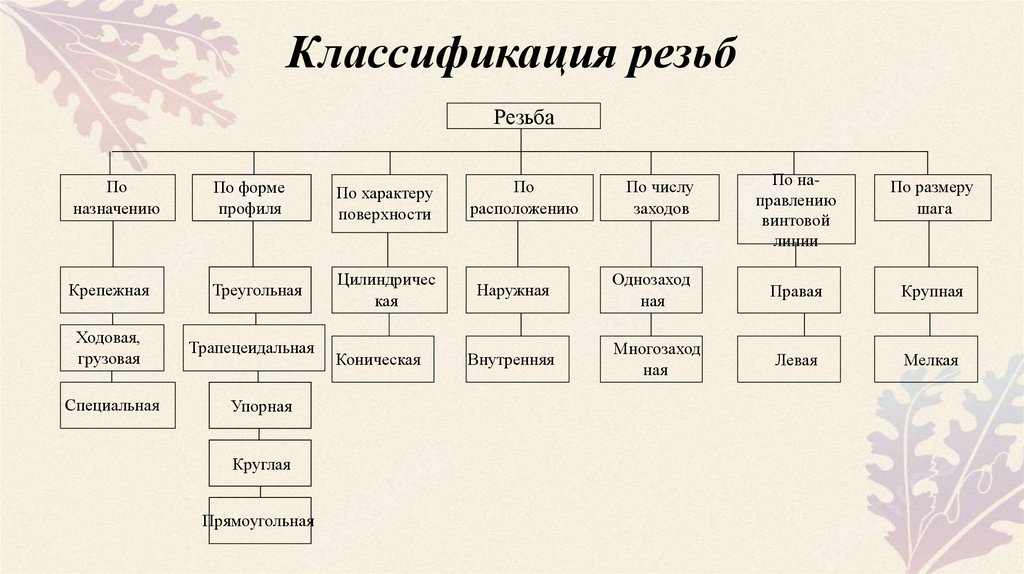

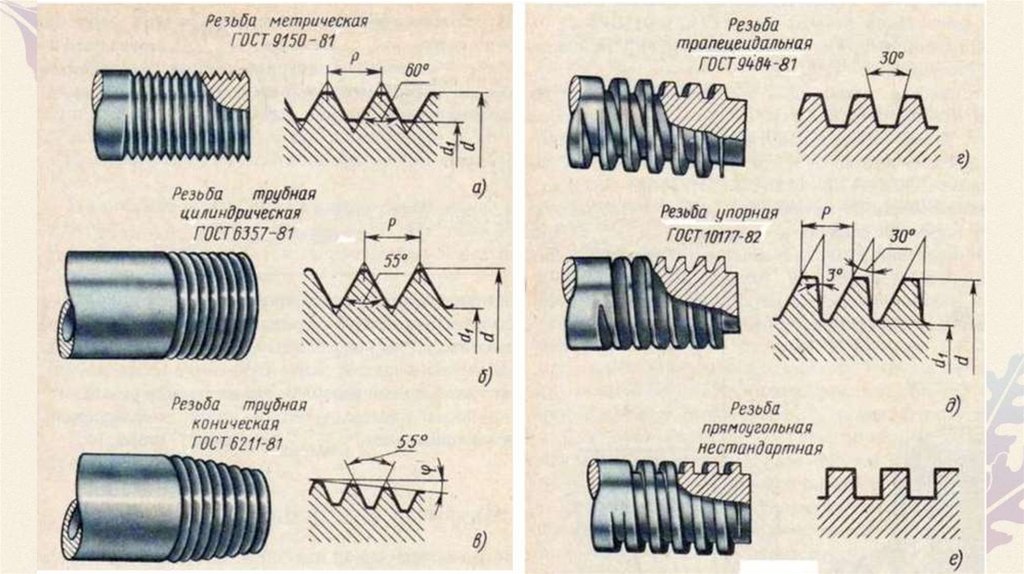

Классификация резьб
Резьба
По направлению
винтовой
линии
По размеру
шага
Однозаход
ная
Правая
Крупная
Многозаход
ная
Левая
Мелкая
По
назначению
По форме
профиля
По характеру
поверхности
По
расположению
По числу
заходов
Крепежная
Треугольная
Цилиндричес
кая
Наружная
Ходовая,
грузовая
Трапецеидальная
Коническая
Внутренняя
Специальная
Упорная
Круглая
Прямоугольная

7.

8.

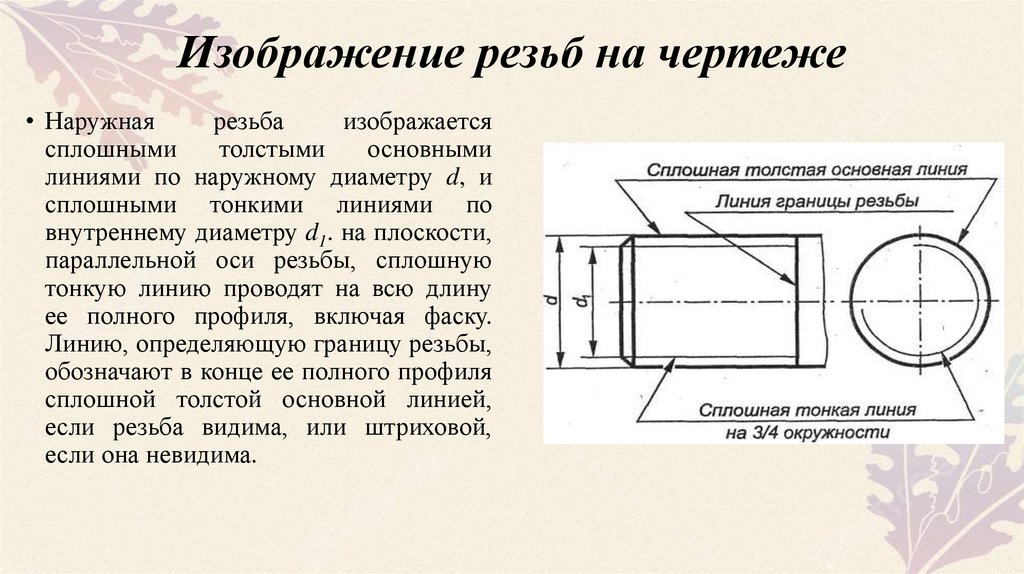

Изображение резьб на чертеже
• Наружная
резьба
изображается
сплошными
толстыми
основными
линиями по наружному диаметру d, и
сплошными тонкими линиями по
внутреннему диаметру d1. на плоскости,
параллельной оси резьбы, сплошную
тонкую линию проводят на всю длину
ее полного профиля, включая фаску.
Линию, определяющую границу резьбы,
обозначают в конце ее полного профиля
сплошной толстой основной линией,
если резьба видима, или штриховой,
если она невидима.

9.

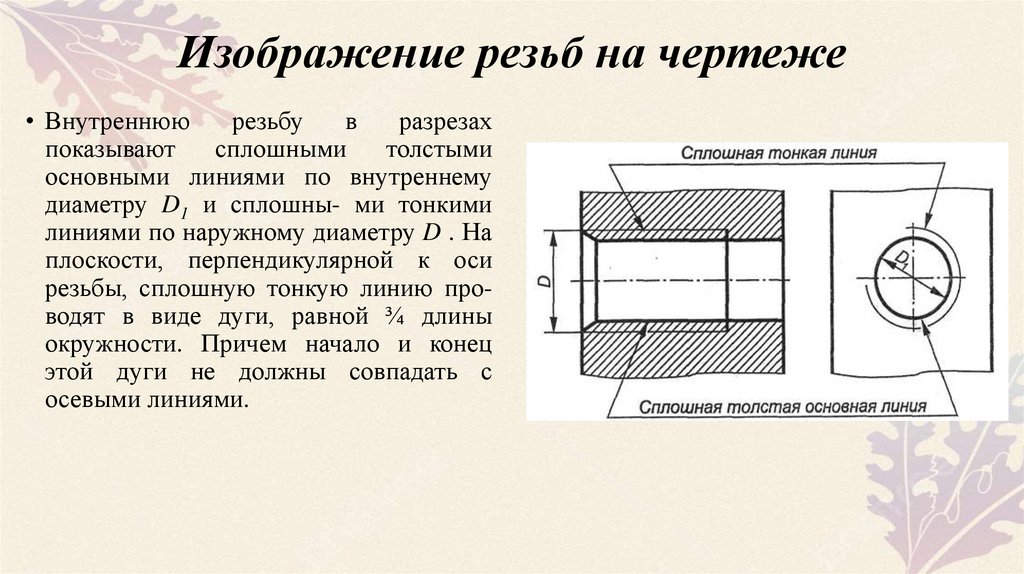

Изображение резьб на чертеже
• Внутреннюю
резьбу
в
разрезах
показывают
сплошными
толстыми
основными линиями по внутреннему
диаметру D1 и сплошны- ми тонкими
линиями по наружному диаметру D . На
плоскости, перпендикулярной к оси
резьбы, сплошную тонкую линию проводят в виде дуги, равной ¾ длины
окружности. Причем начало и конец
этой дуги не должны совпадать с
осевыми линиями.

10.

11.

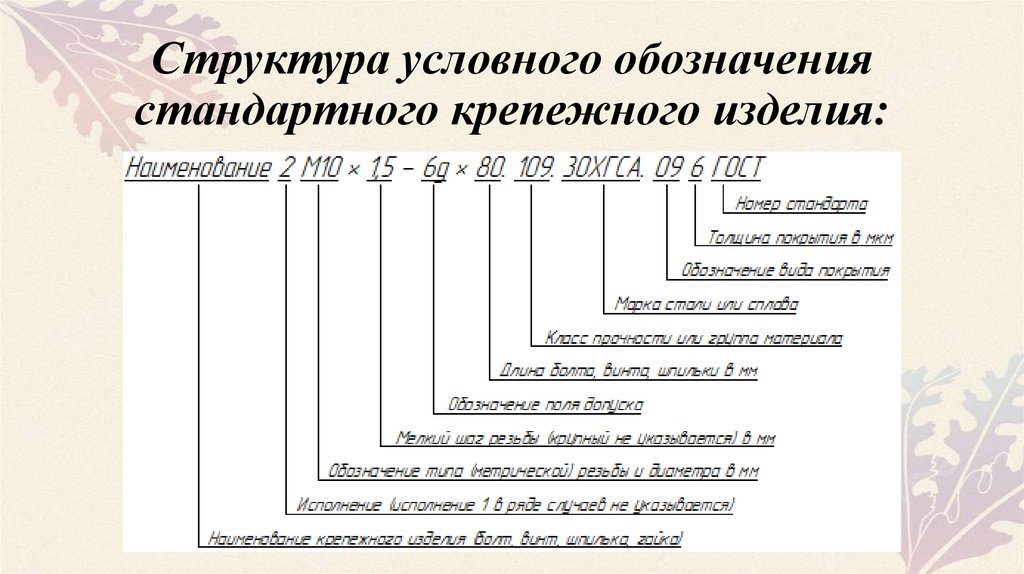

Структура условного обозначения
стандартного крепежного изделия:

12.

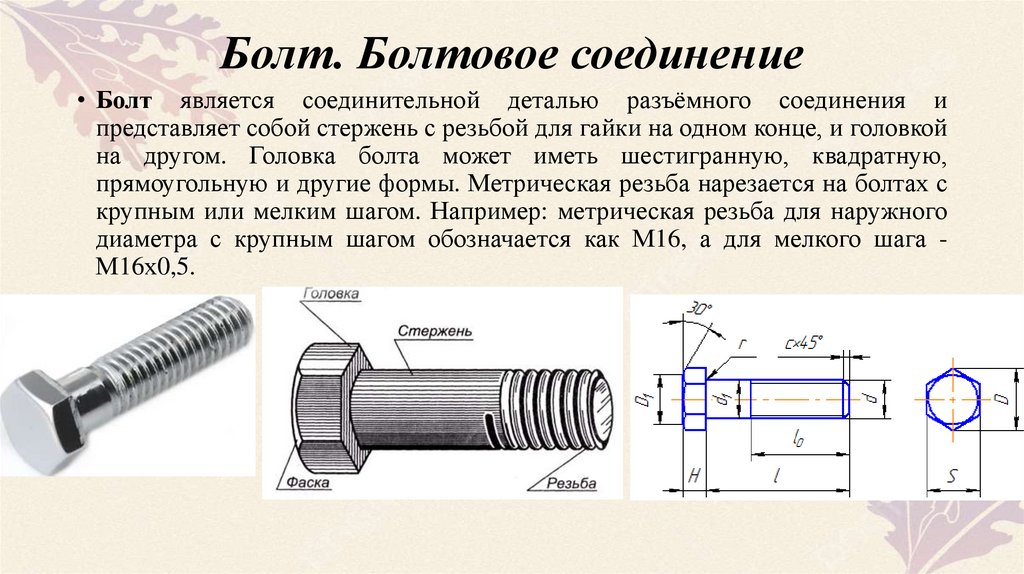

Болт. Болтовое соединение
• Болт является соединительной деталью разъёмного соединения и
представляет собой стержень с резьбой для гайки на одном конце, и головкой
на другом. Головка болта может иметь шестигранную, квадратную,
прямоугольную и другие формы. Метрическая резьба нарезается на болтах с
крупным или мелким шагом. Например: метрическая резьба для наружного
диаметра с крупным шагом обозначается как М16, а для мелкого шага М16х0,5.

13.

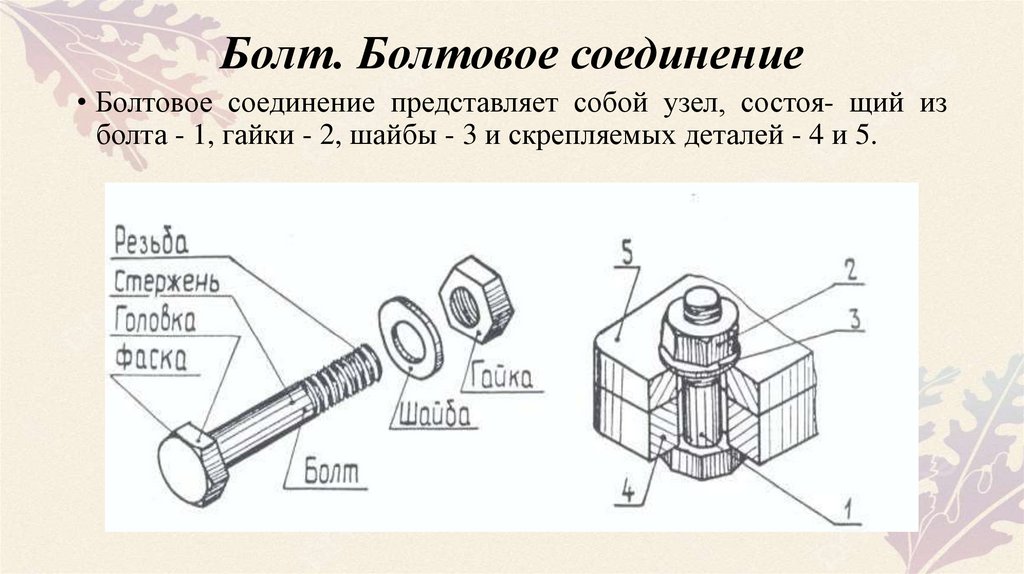

Болт. Болтовое соединение
• Болтовое соединение представляет собой узел, состоя- щий из
болта - 1, гайки - 2, шайбы - 3 и скрепляемых деталей - 4 и 5.

14.

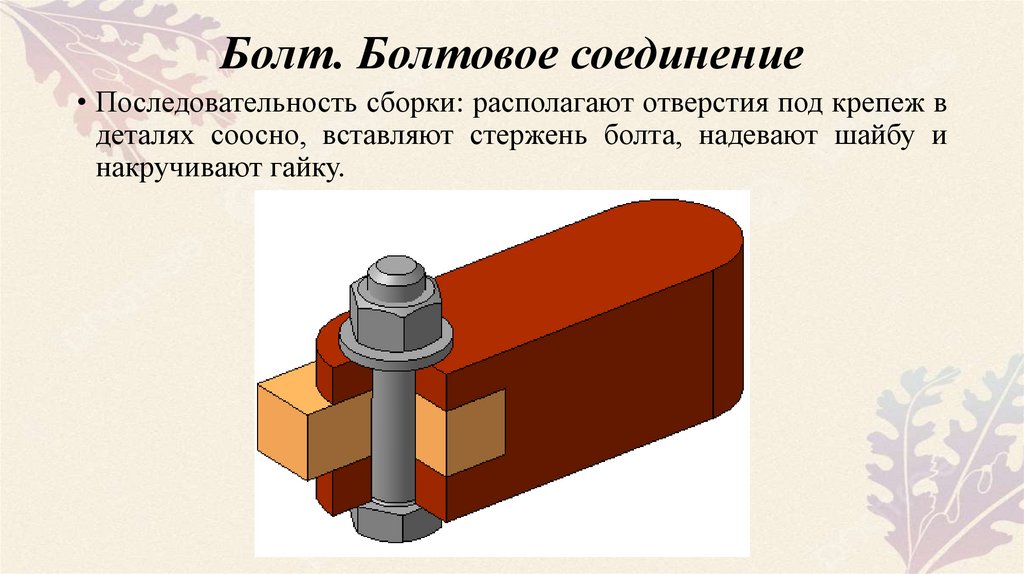

Болт. Болтовое соединение
• Последовательность сборки: располагают отверстия под крепеж в
деталях соосно, вставляют стержень болта, надевают шайбу и
накручивают гайку.

15.

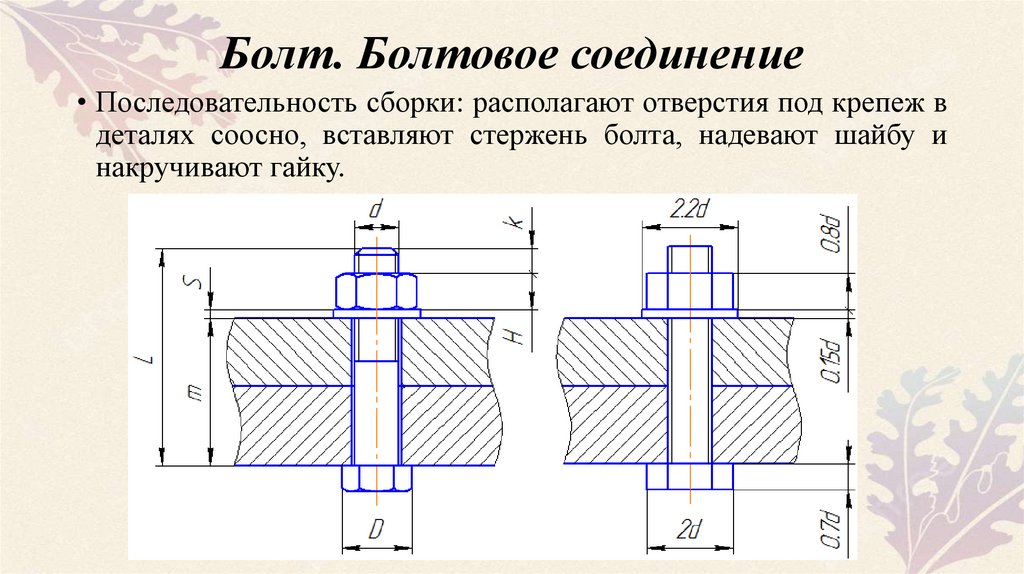

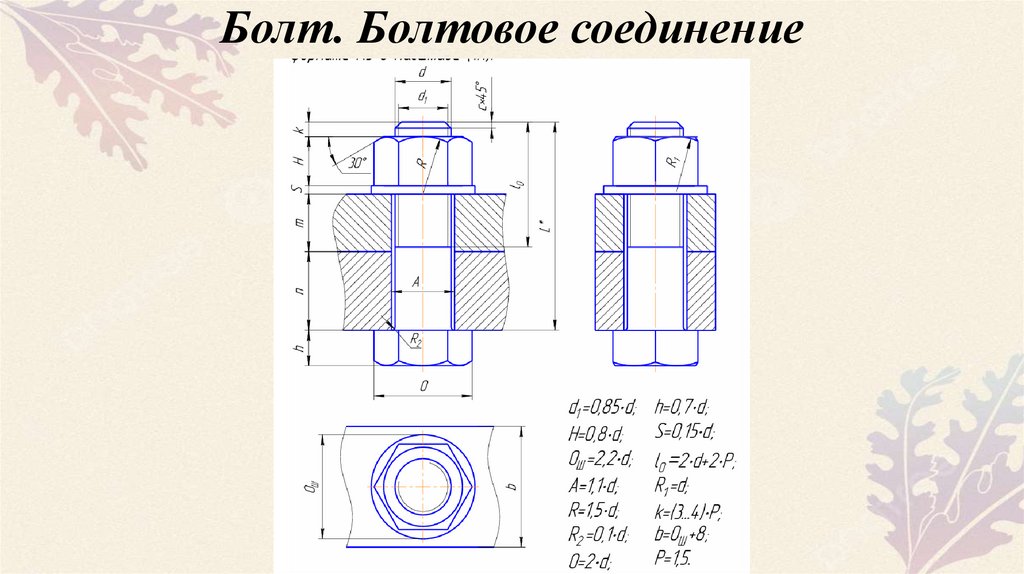

Болт. Болтовое соединение
• Последовательность сборки: располагают отверстия под крепеж в
деталях соосно, вставляют стержень болта, надевают шайбу и
накручивают гайку.

16.

Болт. Болтовое соединение

17.

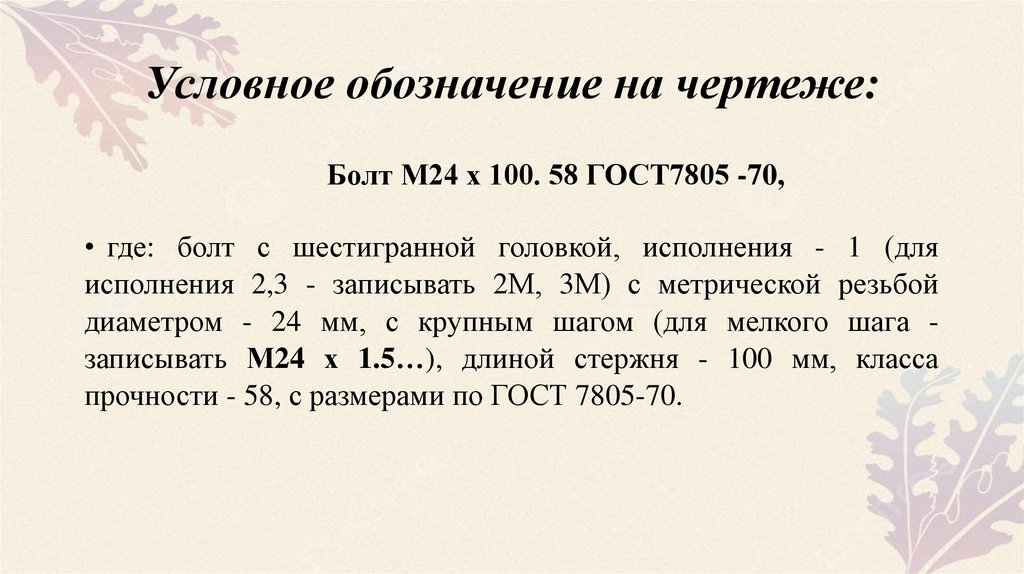

Условное обозначение на чертеже:
Болт М24 х 100. 58 ГОСТ7805 -70,
• где: болт с шестигранной головкой, исполнения - 1 (для
исполнения 2,3 - записывать 2М, 3М) с метрической резьбой
диаметром - 24 мм, с крупным шагом (для мелкого шага записывать М24 х 1.5…), длиной стержня - 100 мм, класса
прочности - 58, с размерами по ГОСТ 7805-70.

18.

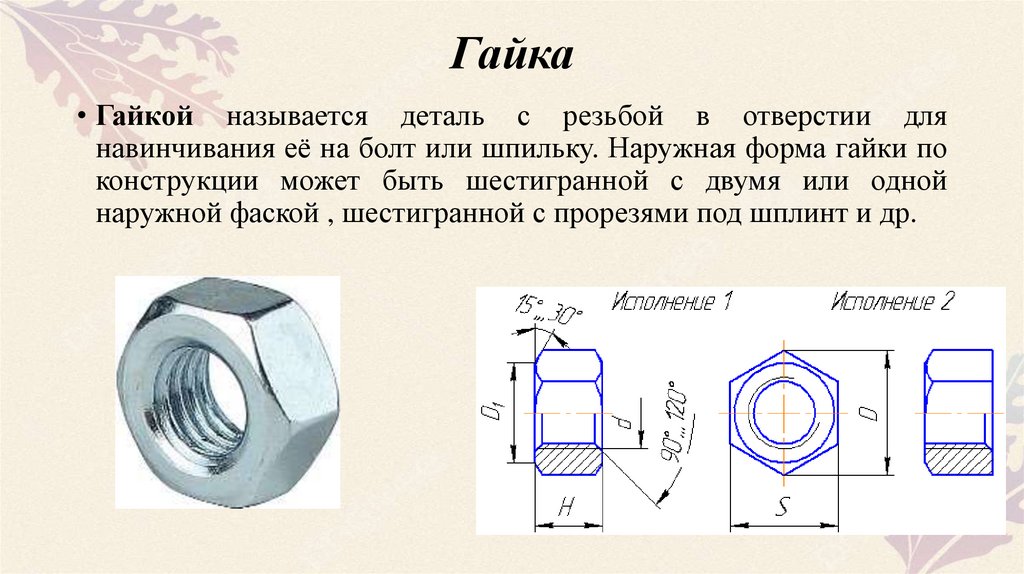

Гайка
• Гайкой называется деталь с резьбой в отверстии для
навинчивания её на болт или шпильку. Наружная форма гайки по
конструкции может быть шестигранной с двумя или одной
наружной фаской , шестигранной с прорезями под шплинт и др.

19.

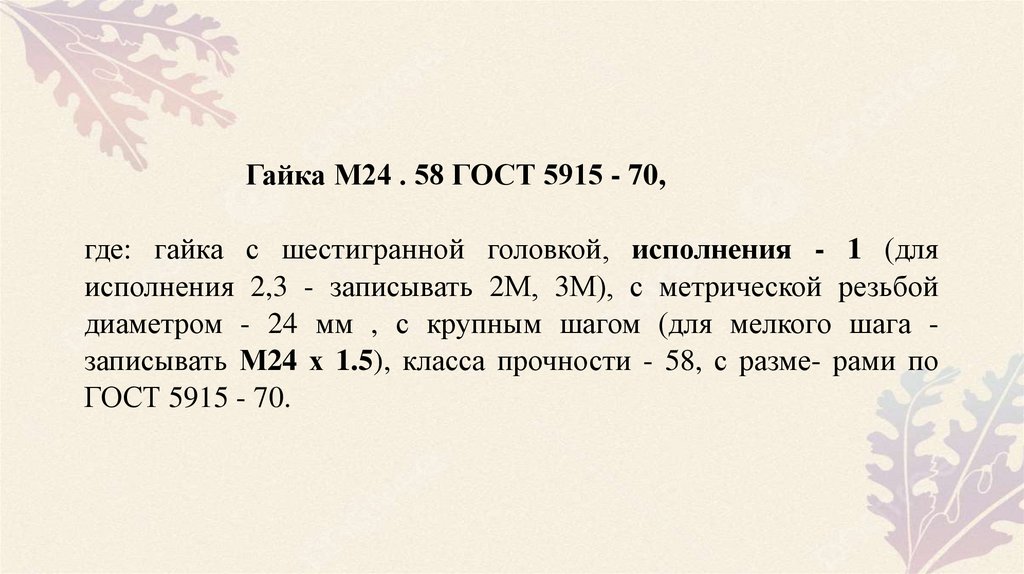

Гайка М24 . 58 ГОСТ 5915 - 70,
где: гайка с шестигранной головкой, исполнения - 1 (для
исполнения 2,3 - записывать 2М, 3М), с метрической резьбой
диаметром - 24 мм , с крупным шагом (для мелкого шага записывать М24 х 1.5), класса прочности - 58, с разме- рами по
ГОСТ 5915 - 70.

20.

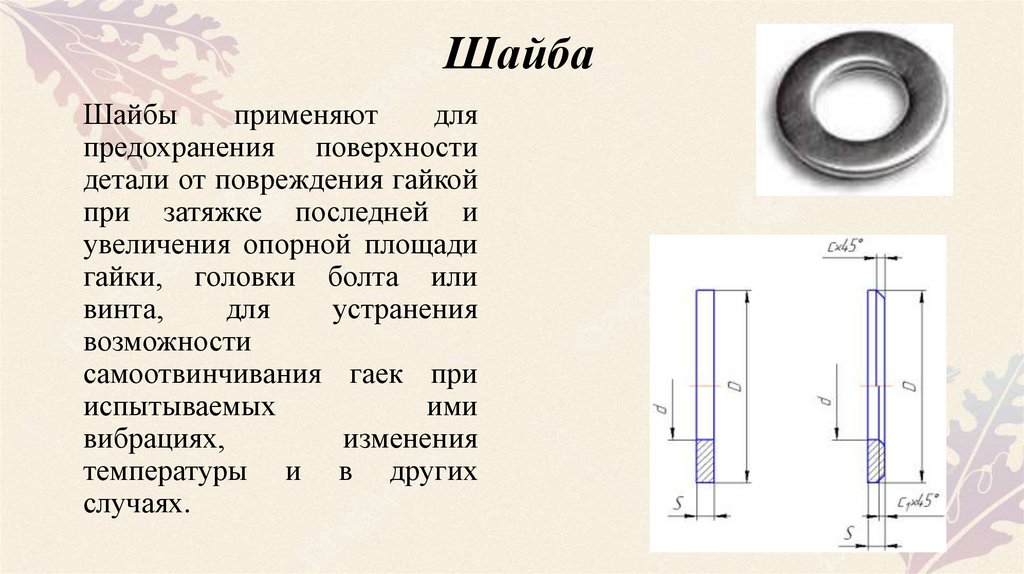

Шайба
Шайбы
применяют
для
предохранения поверхности
детали от повреждения гайкой
при затяжке последней и
увеличения опорной площади
гайки, головки болта или
винта,
для
устранения
возможности
самоотвинчивания гаек при
испытываемых
ими
вибрациях,
изменения
температуры и в других
случаях.

21.

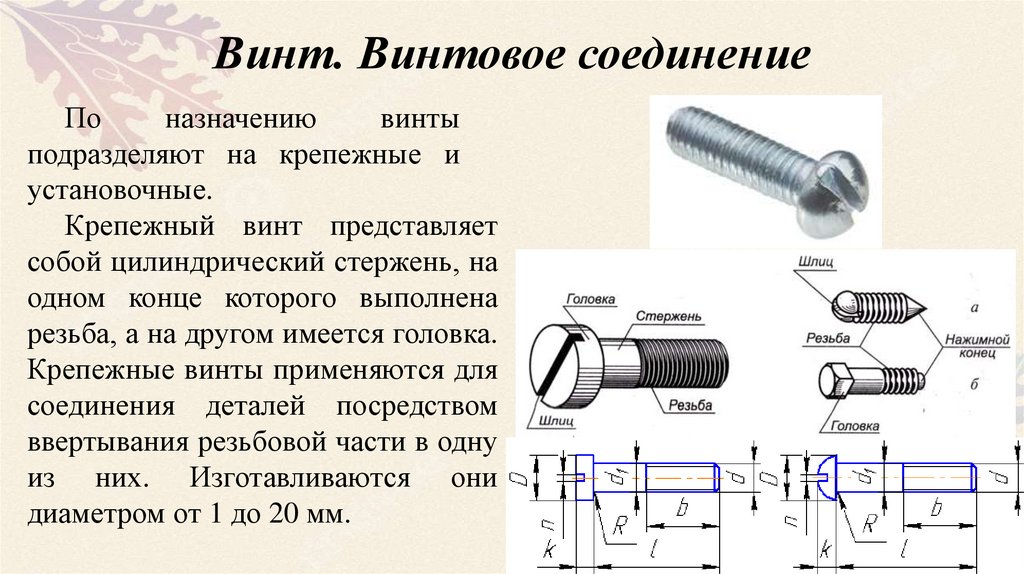

Винт. Винтовое соединение
По
назначению
винты
подразделяют на крепежные и
установочные.
Крепежный винт представляет
собой цилиндрический стержень, на
одном конце которого выполнена
резьба, а на другом имеется головка.
Крепежные винты применяются для
соединения деталей посредством
ввертывания резьбовой части в одну
из них. Изготавливаются они
диаметром от 1 до 20 мм.

22.

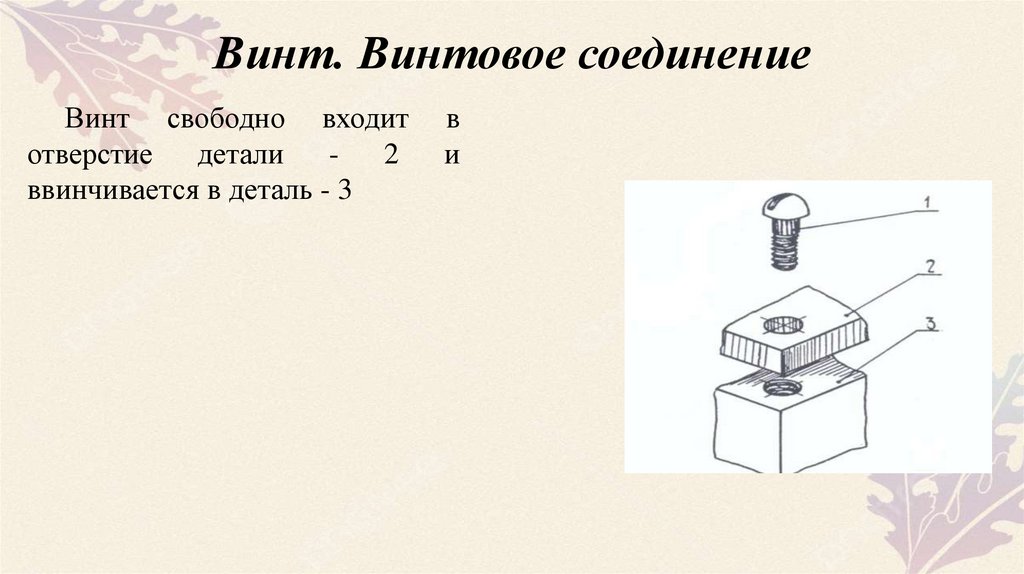

Винт. Винтовое соединение
Винт свободно входит
отверстие детали
2
ввинчивается в деталь - 3
в
и

23.

Винт. Винтовое соединение
Винт свободно входит
отверстие детали
2
ввинчивается в деталь - 3
в
и

24.

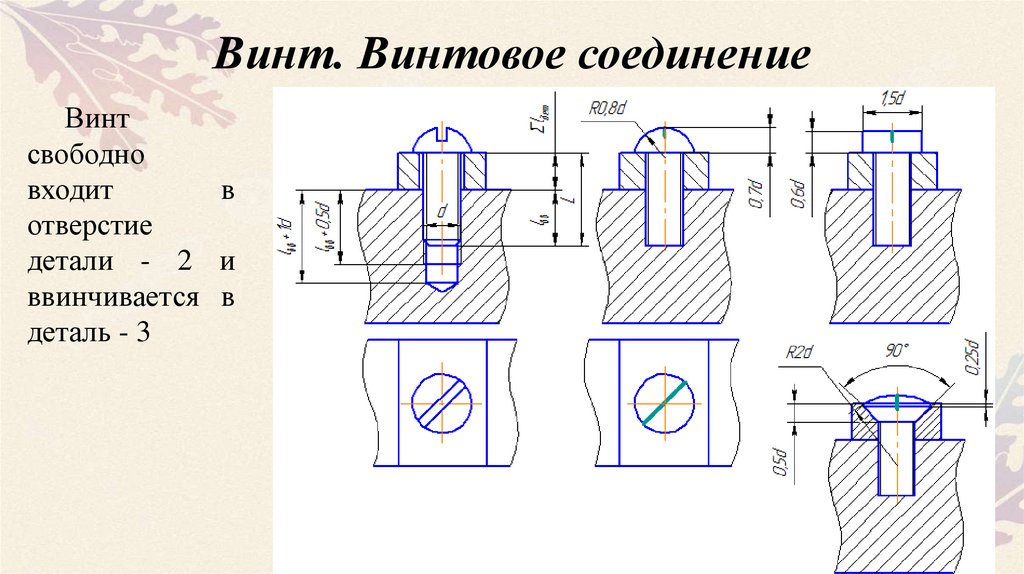

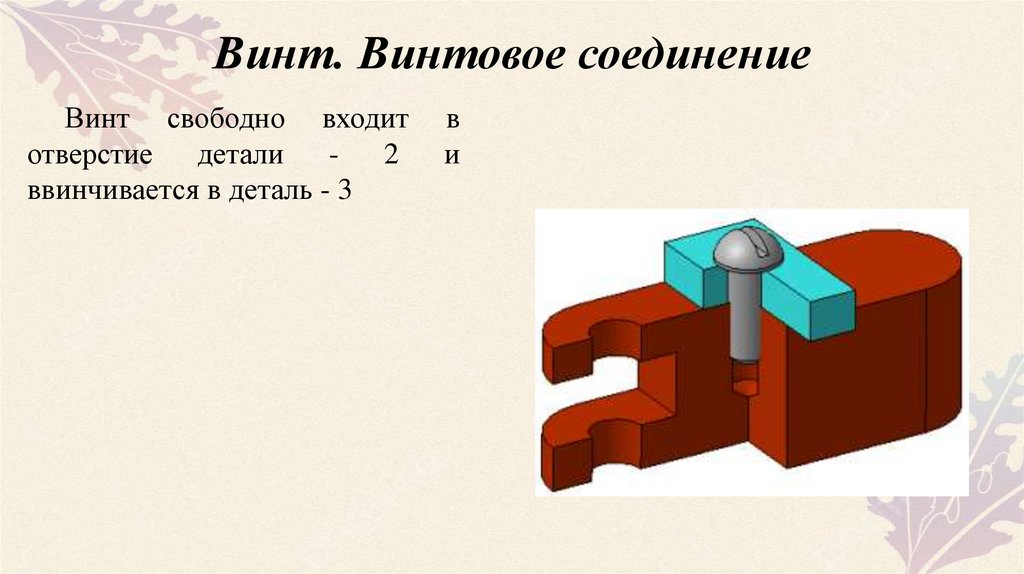

Винт. Винтовое соединение
Винт
свободно
входит
в
отверстие
детали - 2 и
ввинчивается в
деталь - 3

25.

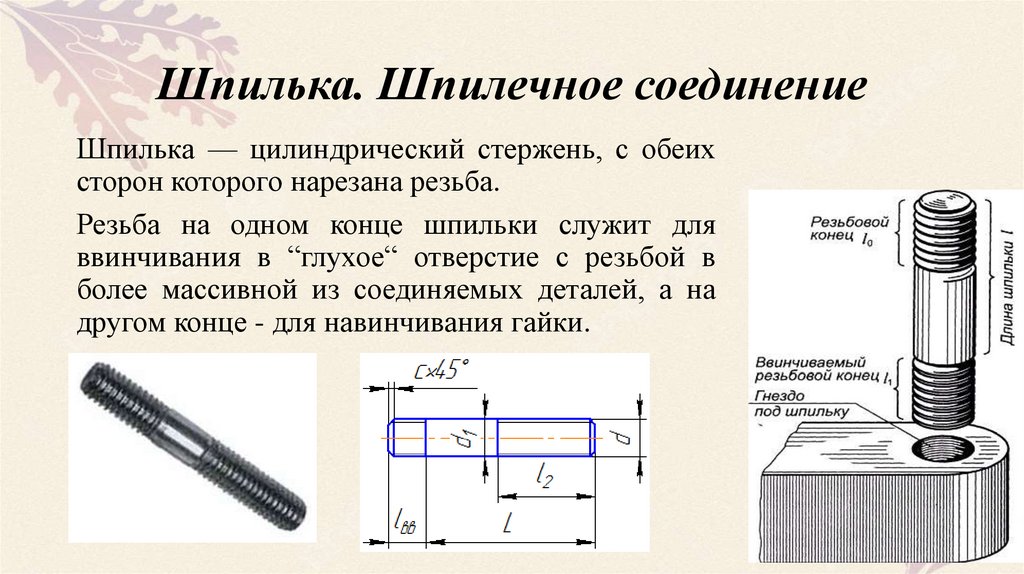

Шпилька. Шпилечное соединение
Шпилька — цилиндрический стержень, с обеих
сторон которого нарезана резьба.
Резьба на одном конце шпильки служит для
ввинчивания в “глухое“ отверстие с резьбой в
более массивной из соединяемых деталей, а на
другом конце - для навинчивания гайки.

26.

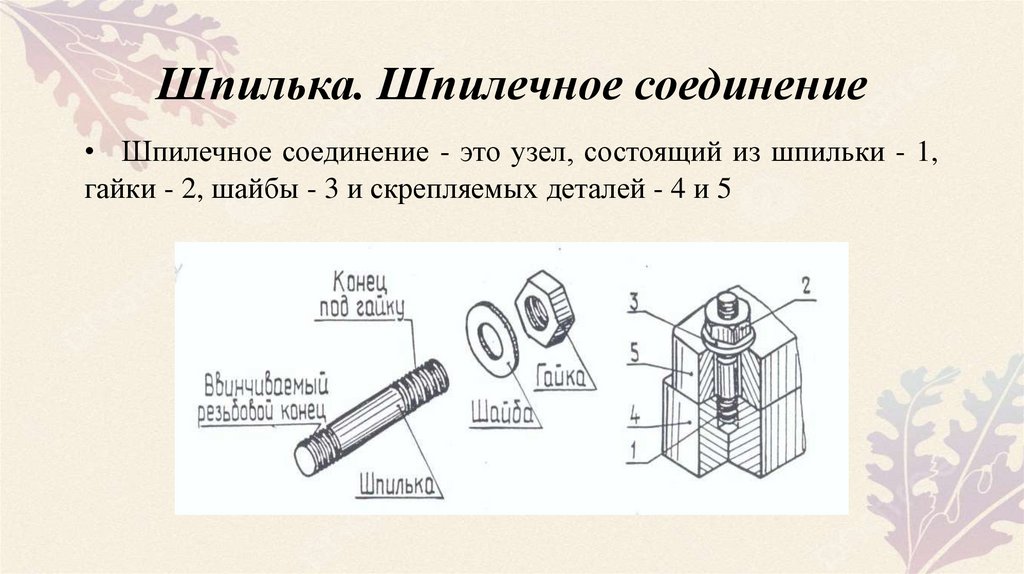

Шпилька. Шпилечное соединение
• Шпилечное соединение - это узел, состоящий из шпильки - 1,
гайки - 2, шайбы - 3 и скрепляемых деталей - 4 и 5

27.

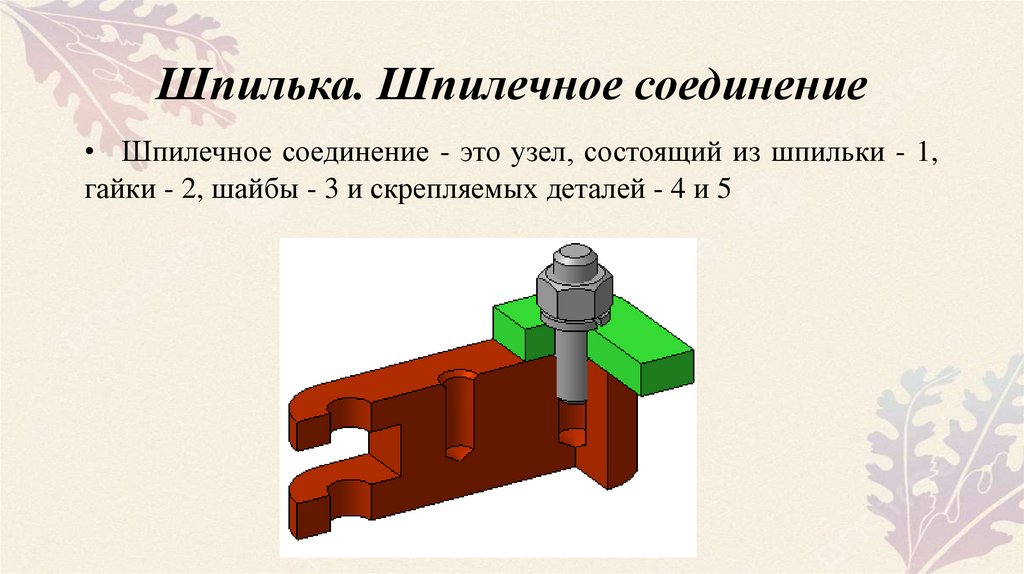

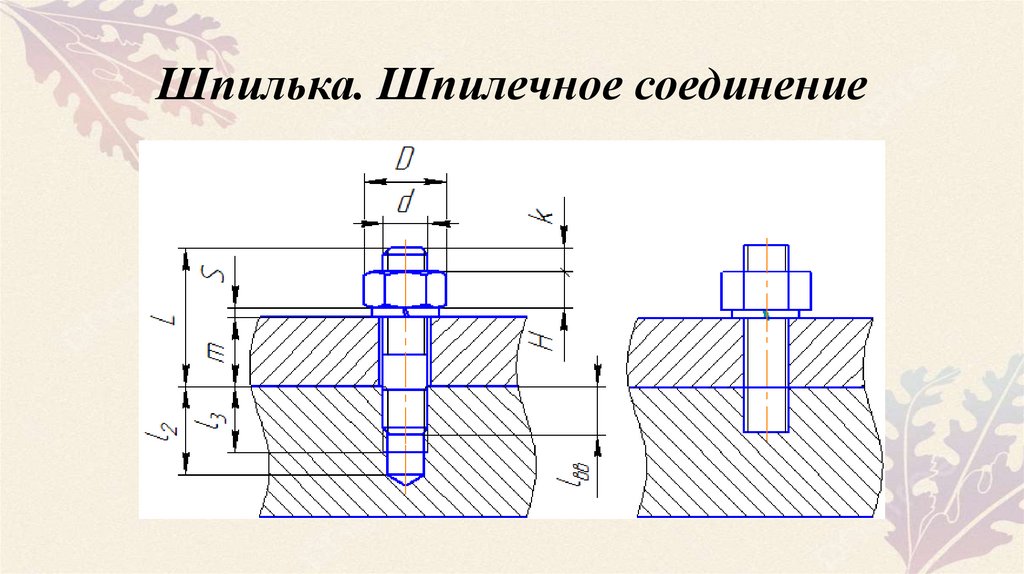

Шпилька. Шпилечное соединение
• Шпилечное соединение - это узел, состоящий из шпильки - 1,
гайки - 2, шайбы - 3 и скрепляемых деталей - 4 и 5

28.

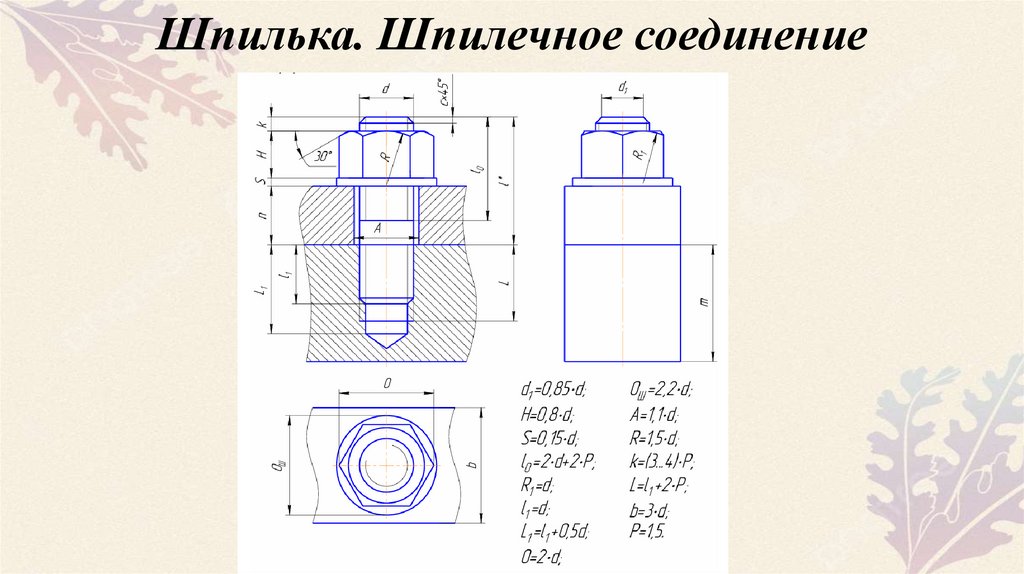

Шпилька. Шпилечное соединение

29.

Шпилька. Шпилечное соединение
