КИП 1 Материаловедение 15.11.25 1 урок

1. ОБМОТОЧНЫЕ, МОНТАЖНЫЕ И УСТАНОВОЧНЫЕ ПРОВОДА

2.

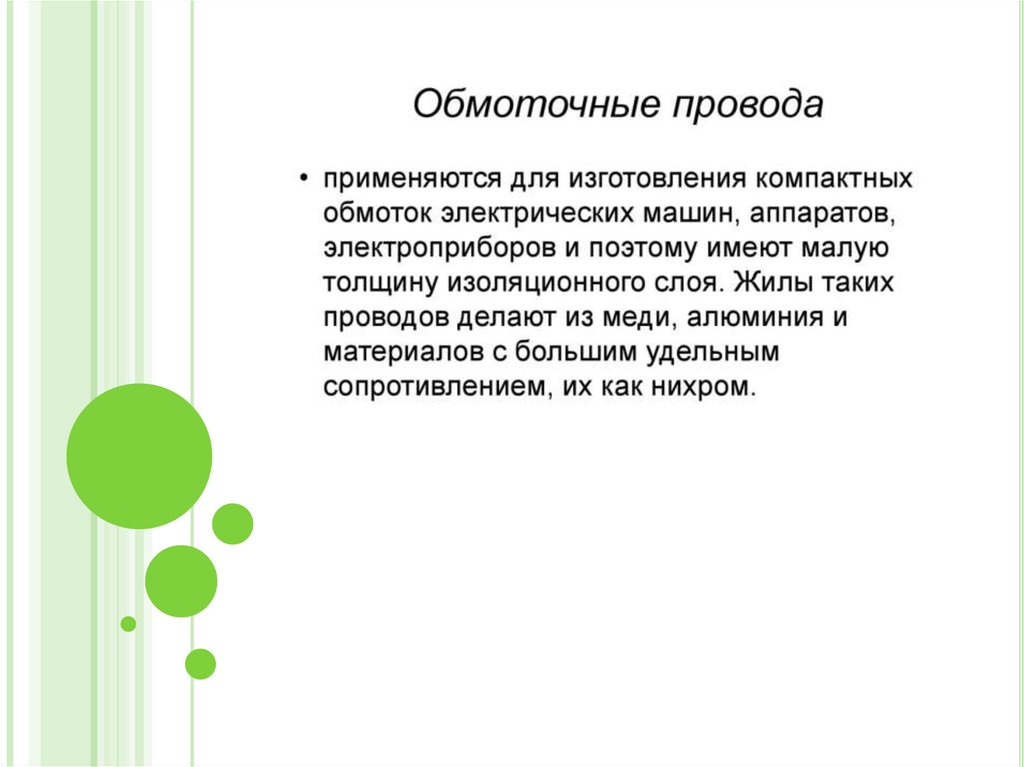

3. Обмоточные провода.

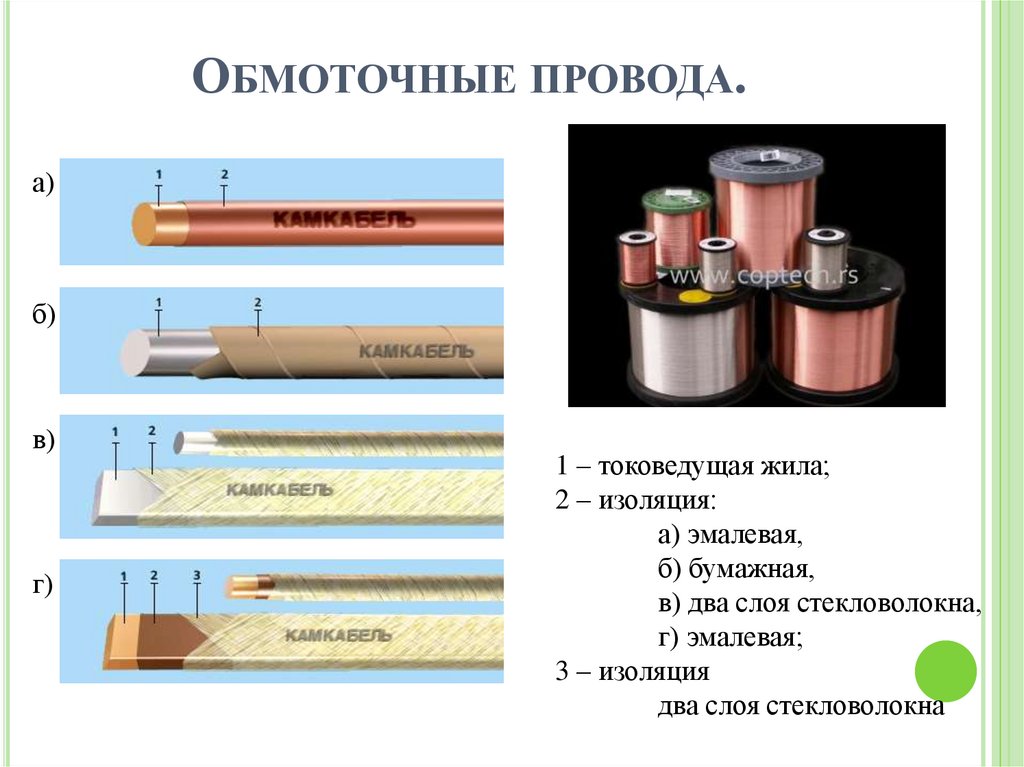

ОБМОТОЧНЫЕ ПРОВОДА.
а)
б)
в)
г)
1 – токоведущая жила;
2 – изоляция:
а) эмалевая,
б) бумажная,
в) два слоя стекловолокна,
г) эмалевая;
3 – изоляция
два слоя стекловолокна

4.

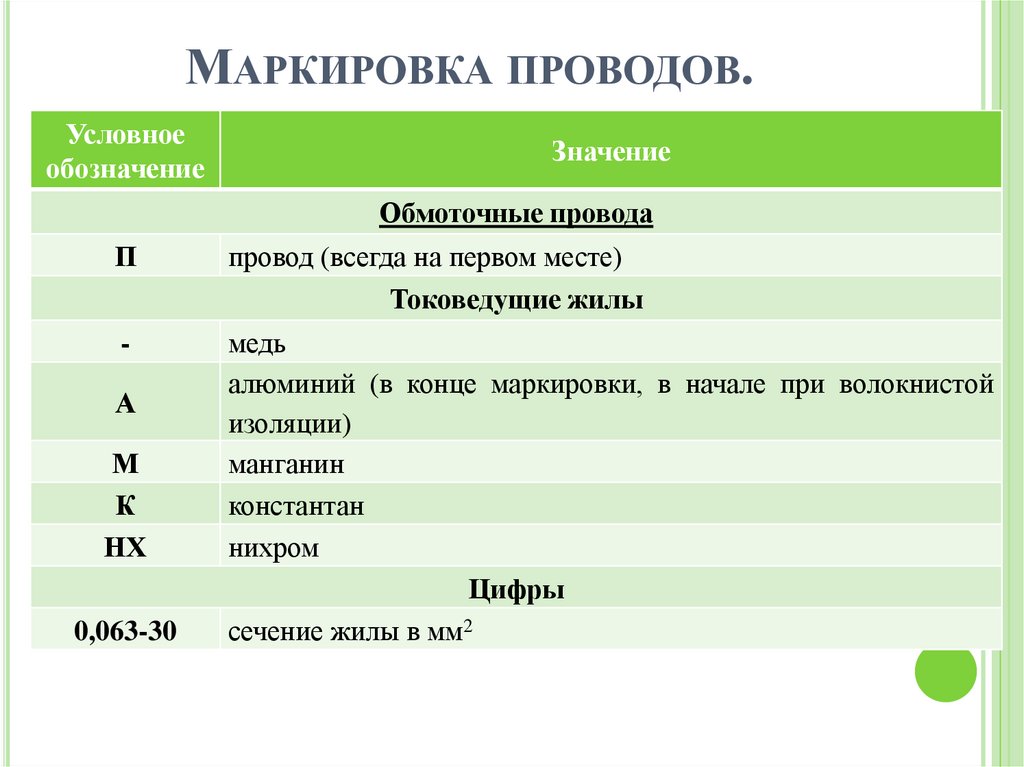

МАРКИРОВКА ПРОВОДОВ.
Условное
обозначение
Значение
Обмоточные провода
П
провод (всегда на первом месте)
Токоведущие жилы
-
медь
алюминий (в конце маркировки, в начале при волокнистой
изоляции)
манганин
константан
нихром
Цифры
сечение жилы в мм2
А
М
К
НХ
0,063-30

5.

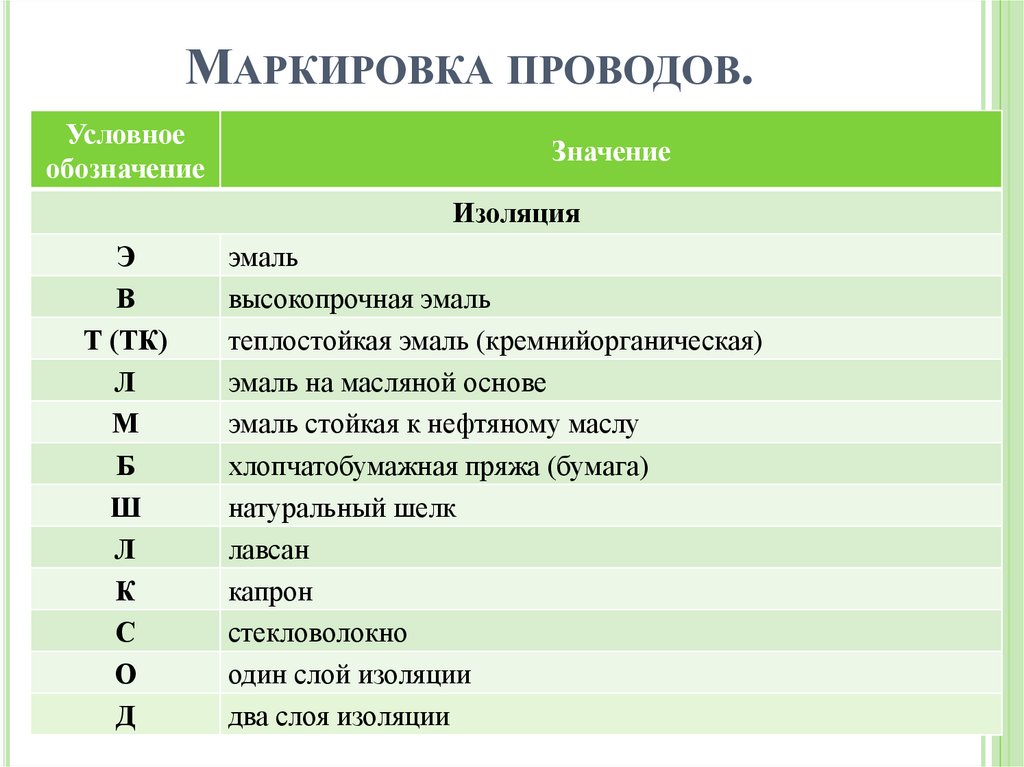

МАРКИРОВКА ПРОВОДОВ.
Условное
обозначение
Значение
Изоляция
Э
В
Т (ТК)
Л
М
Б
Ш
Л
К
С
О
Д
эмаль
высокопрочная эмаль
теплостойкая эмаль (кремнийорганическая)
эмаль на масляной основе
эмаль стойкая к нефтяному маслу
хлопчатобумажная пряжа (бумага)
натуральный шелк
лавсан
капрон
стекловолокно
один слой изоляции
два слоя изоляции

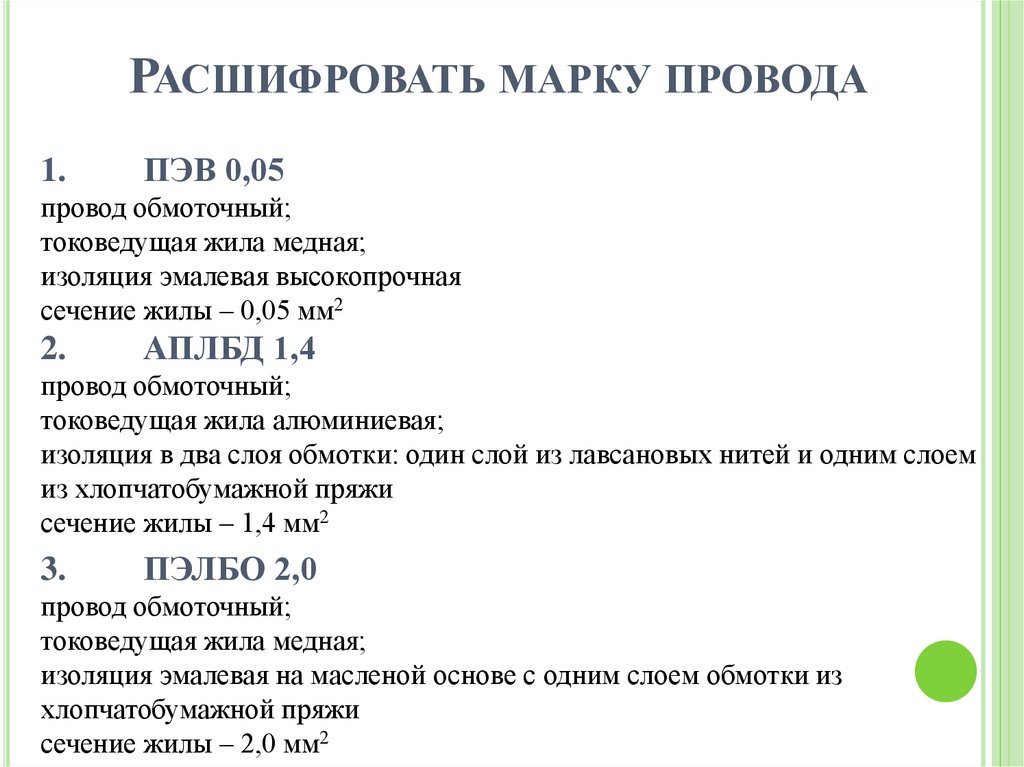

6. Расшифровать марку провода

РАСШИФРОВАТЬ МАРКУ ПРОВОДА
1.
ПЭВ 0,05
провод обмоточный;
токоведущая жила медная;
изоляция эмалевая высокопрочная
сечение жилы – 0,05 мм2
2.
АПЛБД 1,4
провод обмоточный;
токоведущая жила алюминиевая;
изоляция в два слоя обмотки: один слой из лавсановых нитей и одним слоем
из хлопчатобумажной пряжи
сечение жилы – 1,4 мм2
3.
ПЭЛБО 2,0
провод обмоточный;
токоведущая жила медная;
изоляция эмалевая на масленой основе с одним слоем обмотки из
хлопчатобумажной пряжи
сечение жилы – 2,0 мм2

7. Монтажные провода.

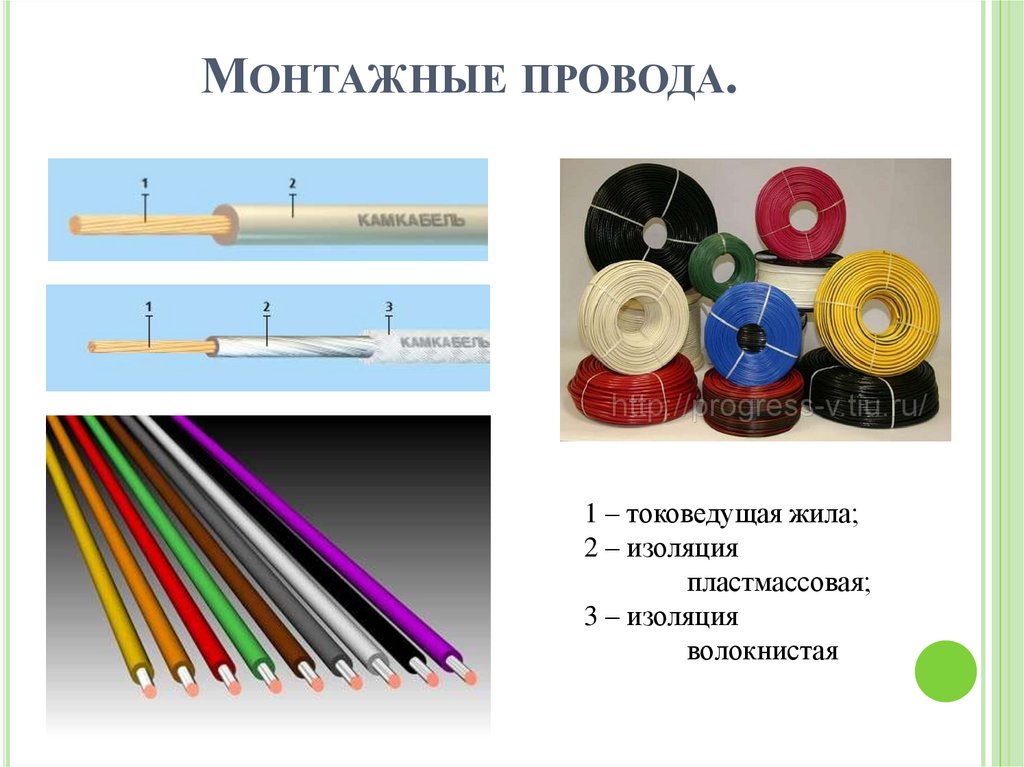

МОНТАЖНЫЕ ПРОВОДА.
1 – токоведущая жила;
2 – изоляция
пластмассовая;
3 – изоляция
волокнистая

8.

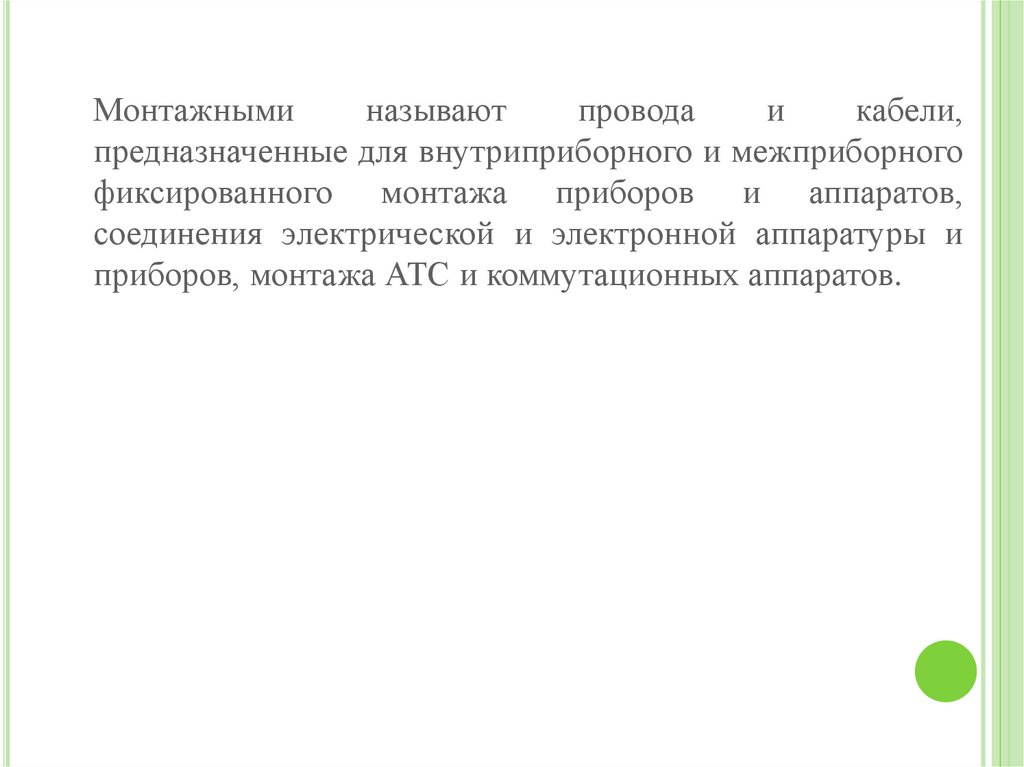

Монтажными
называют
провода
и
кабели,
предназначенные для внутриприборного и межприборного
фиксированного монтажа приборов и аппаратов,
соединения электрической и электронной аппаратуры и
приборов, монтажа АТС и коммутационных аппаратов.

9.

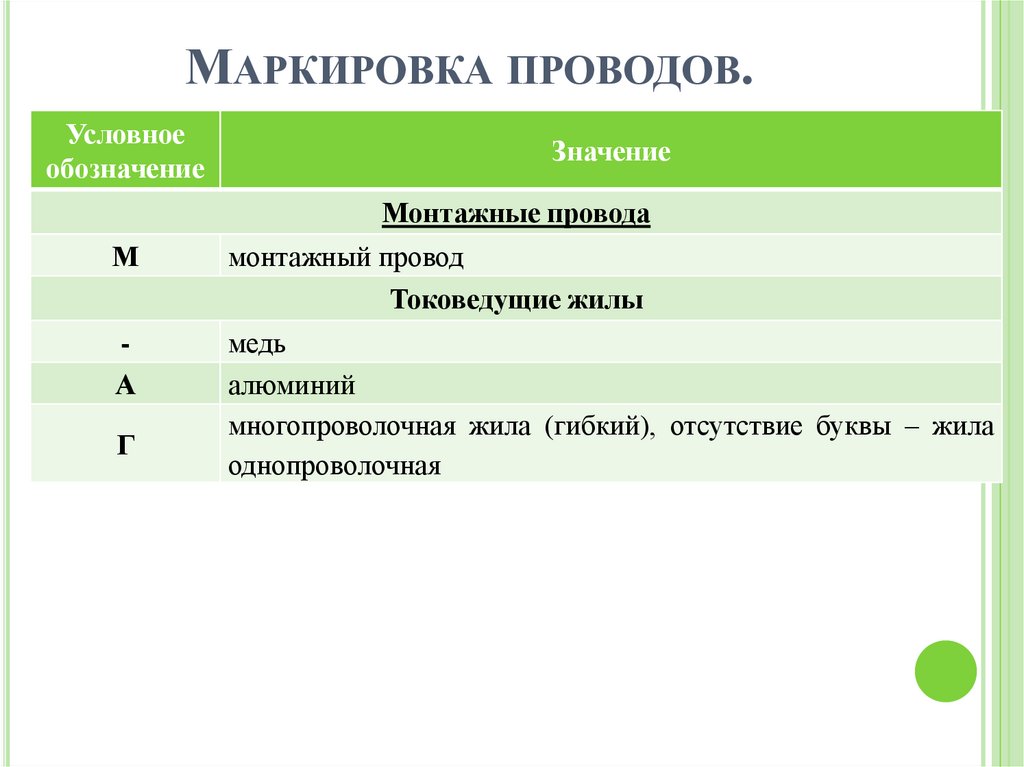

МАРКИРОВКА ПРОВОДОВ.
Условное
обозначение
Значение
Монтажные провода
М
монтажный провод
Токоведущие жилы
А
медь
алюминий
многопроволочная жила (гибкий), отсутствие буквы – жила
однопроволочная
Г

10.

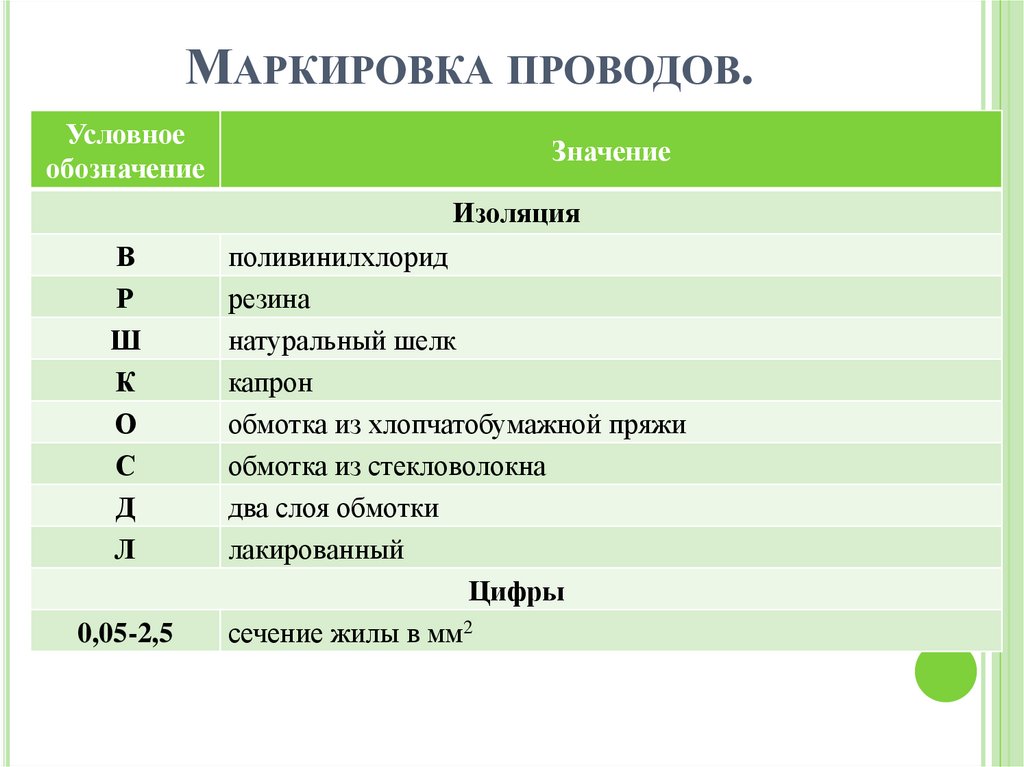

МАРКИРОВКА ПРОВОДОВ.
Условное
обозначение
Значение
Изоляция
В
Р
Ш
К
О
С
Д
Л
0,05-2,5
поливинилхлорид
резина
натуральный шелк
капрон
обмотка из хлопчатобумажной пряжи
обмотка из стекловолокна
два слоя обмотки
лакированный
Цифры
сечение жилы в мм2

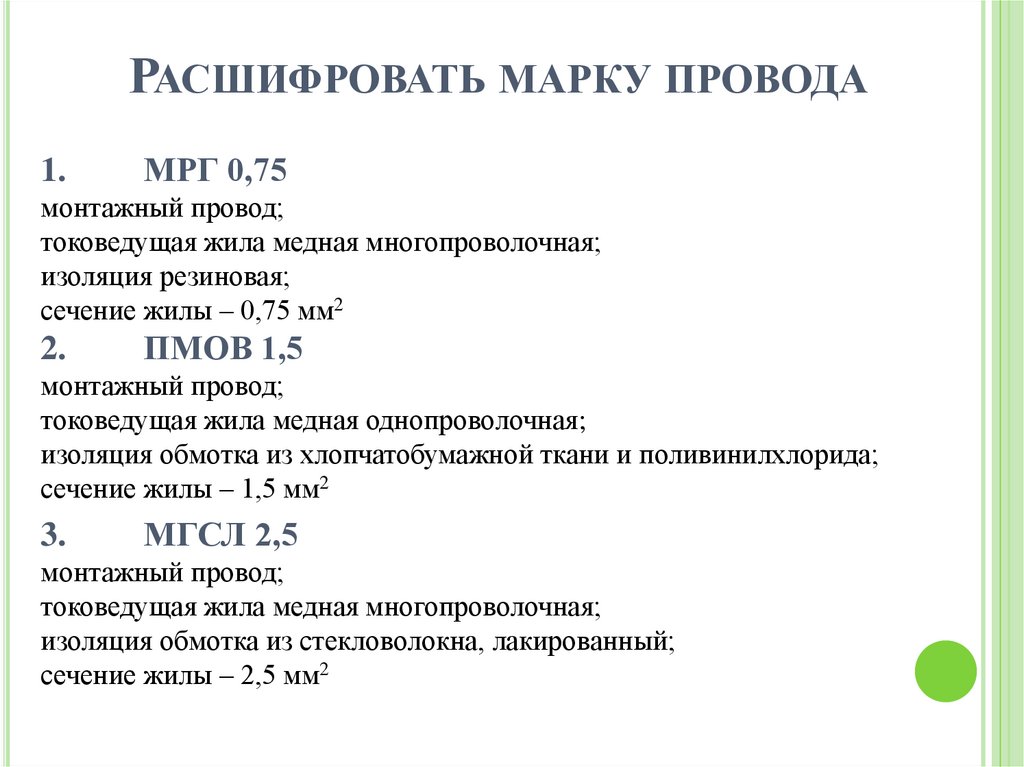

11. Расшифровать марку провода

РАСШИФРОВАТЬ МАРКУ ПРОВОДА
1.
МРГ 0,75
монтажный провод;
токоведущая жила медная многопроволочная;
изоляция резиновая;
сечение жилы – 0,75 мм2
2.
ПМОВ 1,5
монтажный провод;
токоведущая жила медная однопроволочная;
изоляция обмотка из хлопчатобумажной ткани и поливинилхлорида;
сечение жилы – 1,5 мм2
3.
МГСЛ 2,5
монтажный провод;
токоведущая жила медная многопроволочная;
изоляция обмотка из стекловолокна, лакированный;
сечение жилы – 2,5 мм2

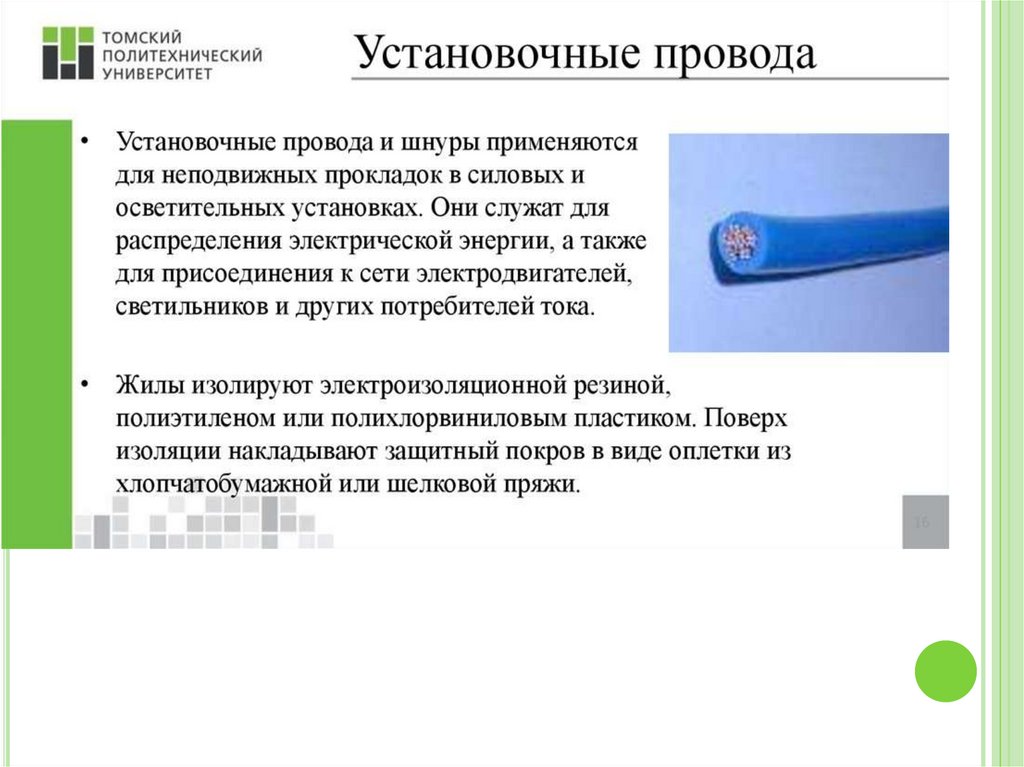

12. Установочные провода.

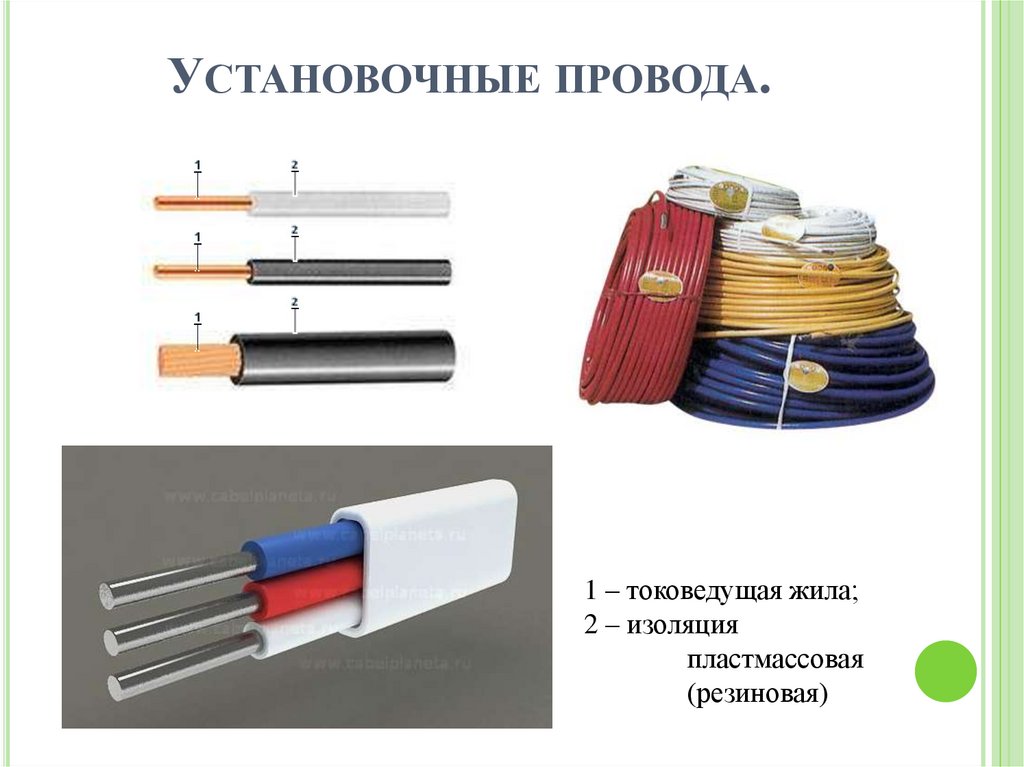

УСТАНОВОЧНЫЕ ПРОВОДА.
1 – токоведущая жила;
2 – изоляция
пластмассовая
(резиновая)

13.

14.

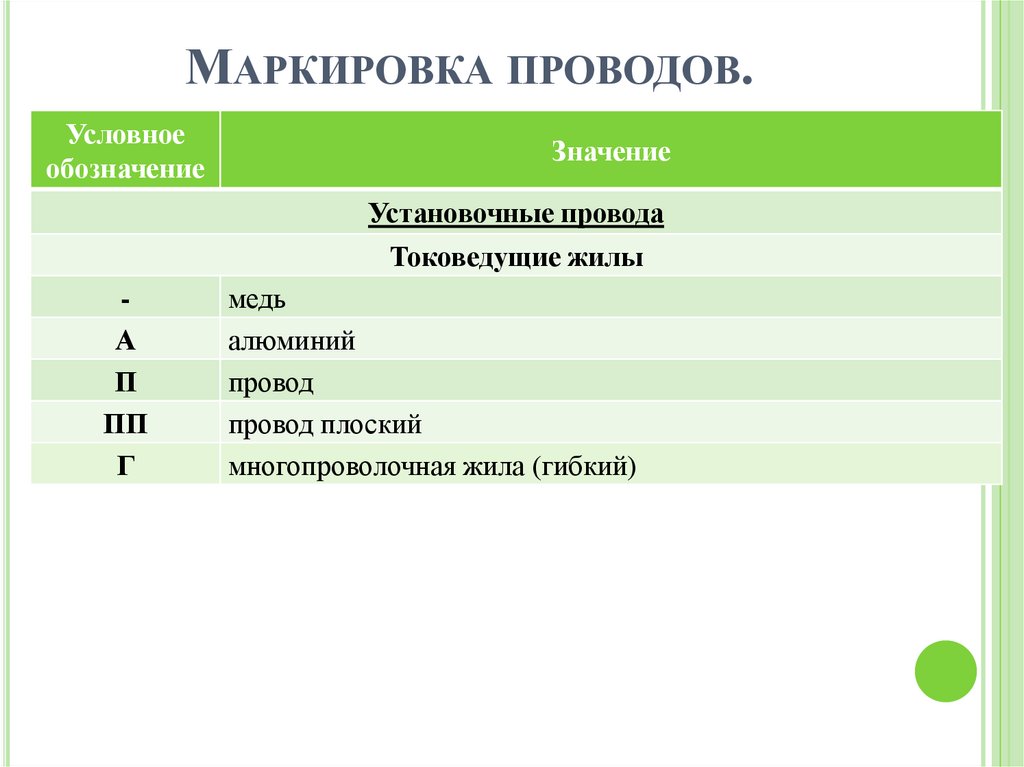

МАРКИРОВКА ПРОВОДОВ.
Условное
обозначение
Значение
Установочные провода
Токоведущие жилы
А
П
ПП
Г
медь
алюминий
провод
провод плоский
многопроволочная жила (гибкий)

15.

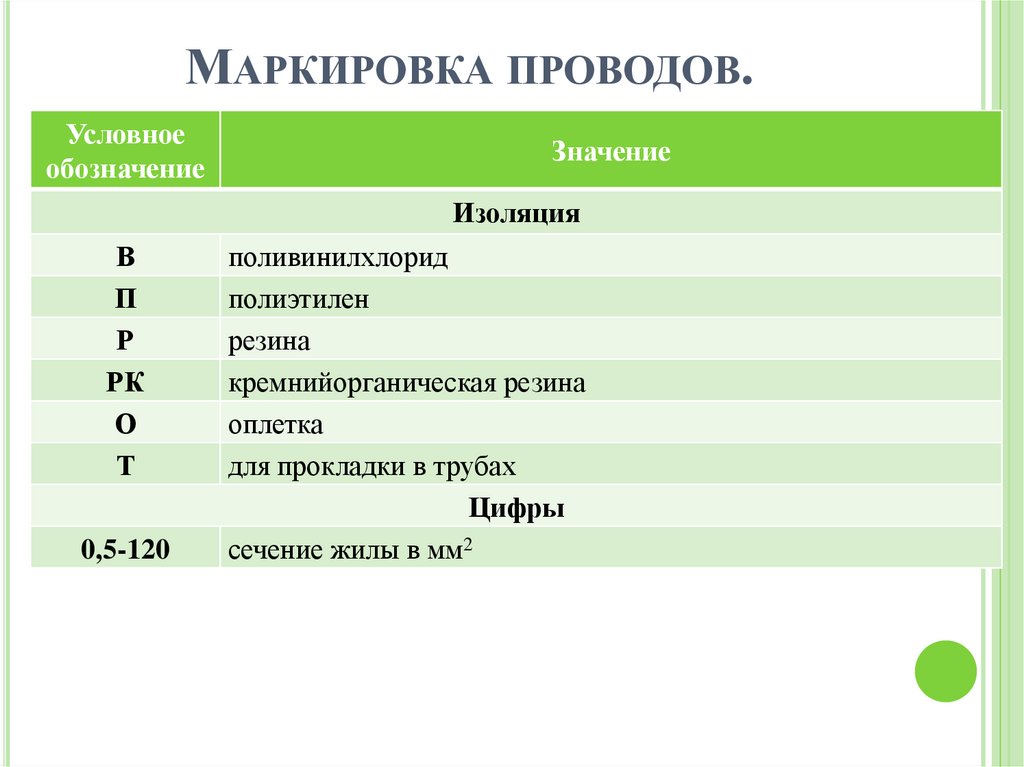

МАРКИРОВКА ПРОВОДОВ.
Условное
обозначение
Значение
Изоляция
В
П
Р
РК
О
Т
0,5-120
поливинилхлорид
полиэтилен
резина
кремнийорганическая резина
оплетка
для прокладки в трубах
Цифры
сечение жилы в мм2

16. Расшифровать марку провода

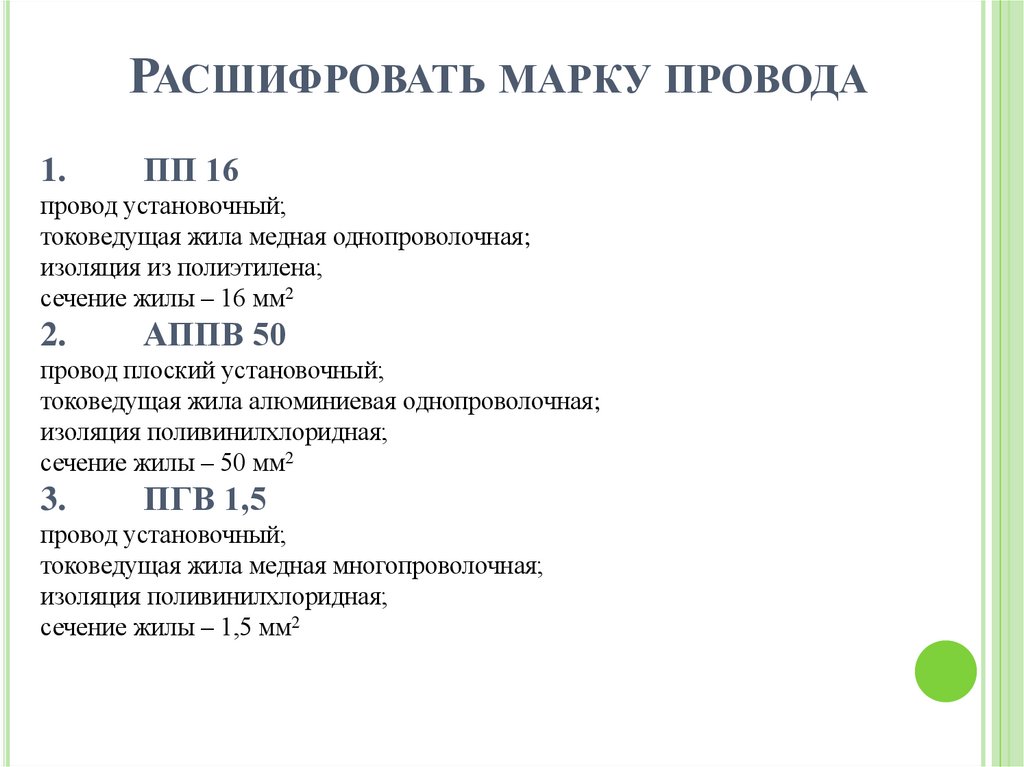

РАСШИФРОВАТЬ МАРКУ ПРОВОДА
1.
ПП 16
провод установочный;
токоведущая жила медная однопроволочная;
изоляция из полиэтилена;
сечение жилы – 16 мм2
2.
АППВ 50
провод плоский установочный;
токоведущая жила алюминиевая однопроволочная;
изоляция поливинилхлоридная;
сечение жилы – 50 мм2
3.
ПГВ 1,5
провод установочный;
токоведущая жила медная многопроволочная;
изоляция поливинилхлоридная;
сечение жилы – 1,5 мм2

17. Расшифровать марку провода

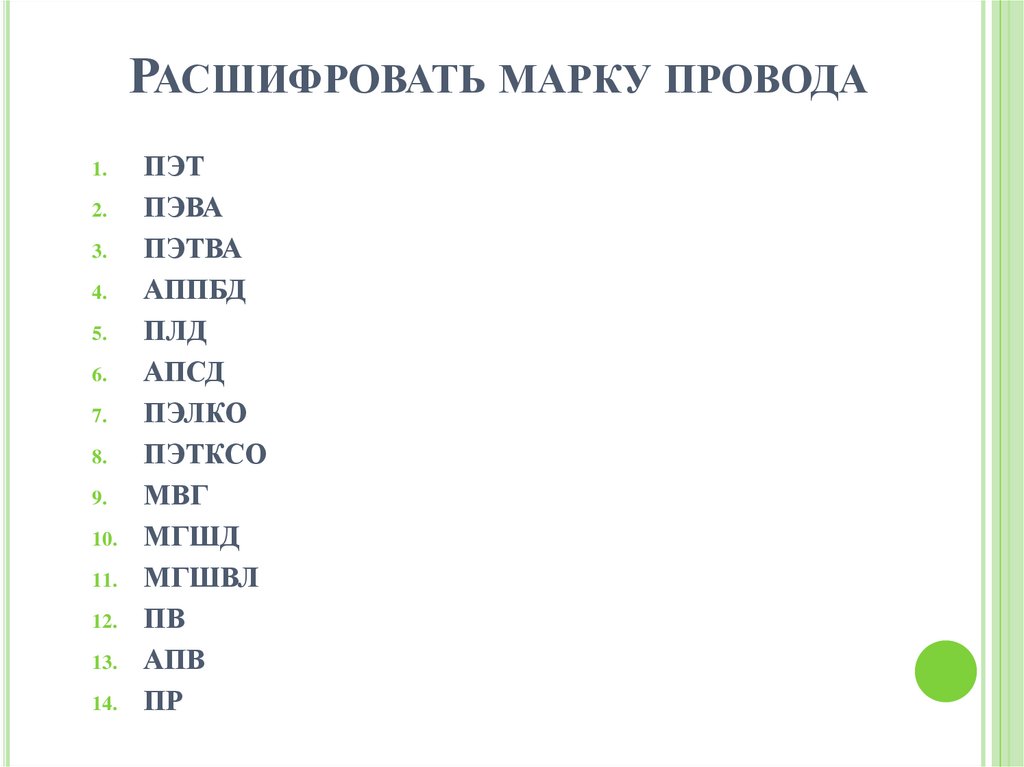

РАСШИФРОВАТЬ МАРКУ ПРОВОДА
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
ПЭТ
ПЭВА
ПЭТВА
АППБД
ПЛД
АПСД
ПЭЛКО
ПЭТКСО
МВГ
МГШД
МГШВЛ
ПВ
АПВ
ПР
