Методология проектирования сверху_вниз Siemens PLM Software

1. Методология проектирования сверху-вниз Siemens PLM Software

Unrestricted © Siemens AG 2016
Воплощая инновации

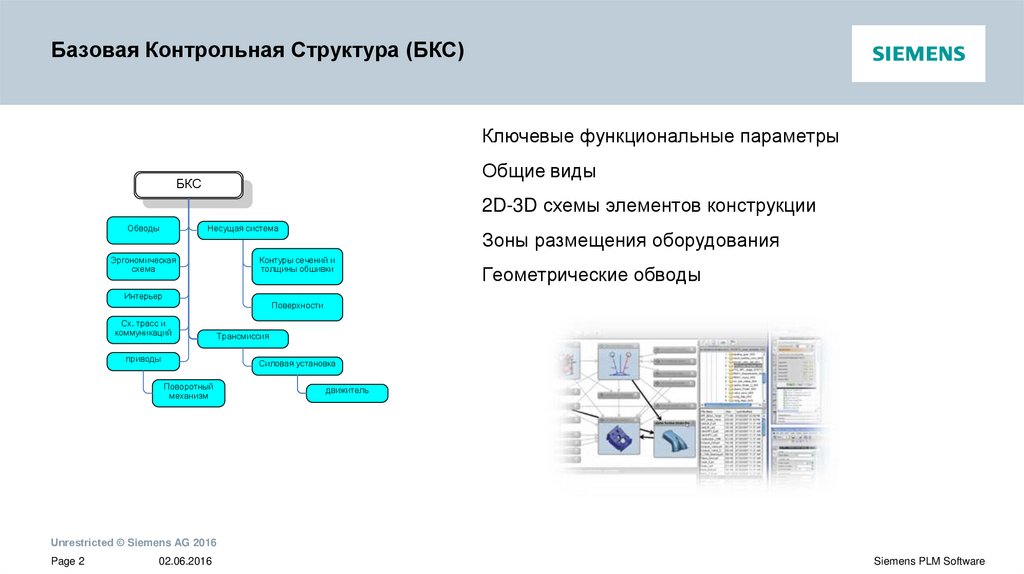

2. Базовая Контрольная Структура (БКС)

Ключевые функциональные параметры
Общие виды
БКС
2D-3D схемы элементов конструкции
Обводы
Несущая система
Эргономическая
схема
Зоны размещения оборудования
Контуры сечений и
толщины обшивки
Интерьер
Геометрические обводы
Поверхности
Сх. трасс и
коммуникаций
приводы
Трансмиссия
Силовая установка
Поворотный
механизм
движитель
Unrestricted © Siemens AG 2016
Page 2
02.06.2016
Siemens PLM Software

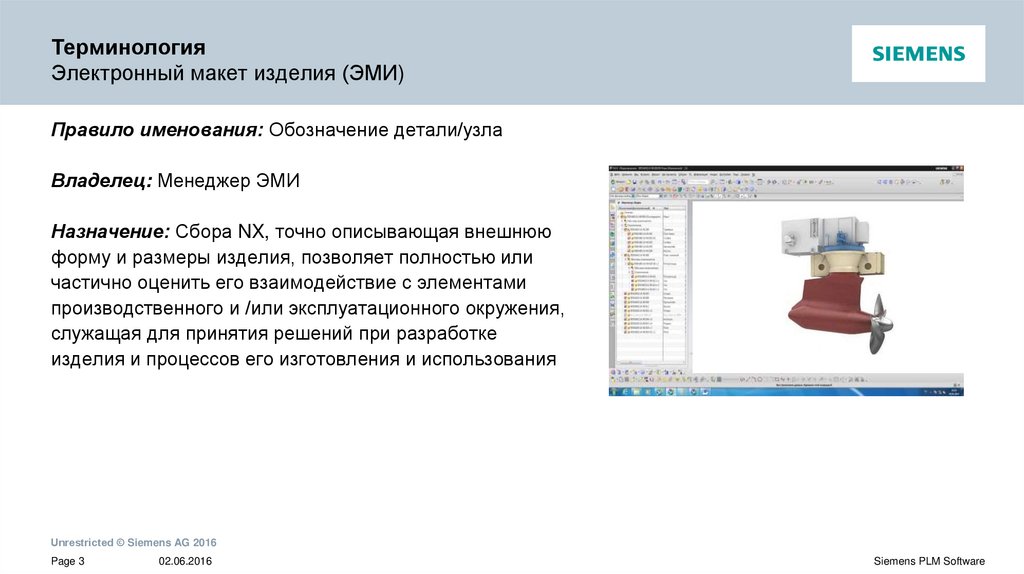

3. Терминология Электронный макет изделия (ЭМИ)

Правило именования: Обозначение детали/узла
Владелец: Менеджер ЭМИ
Назначение: Сбора NX, точно описывающая внешнюю
форму и размеры изделия, позволяет полностью или
частично оценить его взаимодействие с элементами
производственного и /или эксплуатационного окружения,
служащая для принятия решений при разработке
изделия и процессов его изготовления и использования
Unrestricted © Siemens AG 2016
Page 3
02.06.2016
Siemens PLM Software

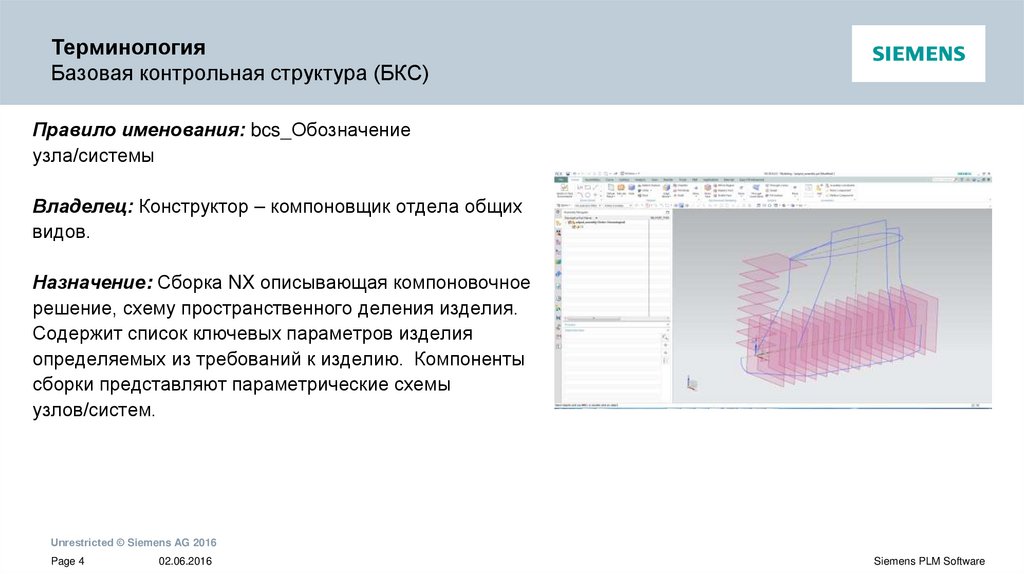

4. Терминология Базовая контрольная структура (БКС)

Правило именования: bcs_Обозначение
узла/системы
Владелец: Конструктор – компоновщик отдела общих
видов.
Назначение: Сборка NX описывающая компоновочное
решение, схему пространственного деления изделия.
Содержит список ключевых параметров изделия
определяемых из требований к изделию. Компоненты
сборки представляют параметрические схемы
узлов/систем.
Unrestricted © Siemens AG 2016
Page 4
02.06.2016
Siemens PLM Software

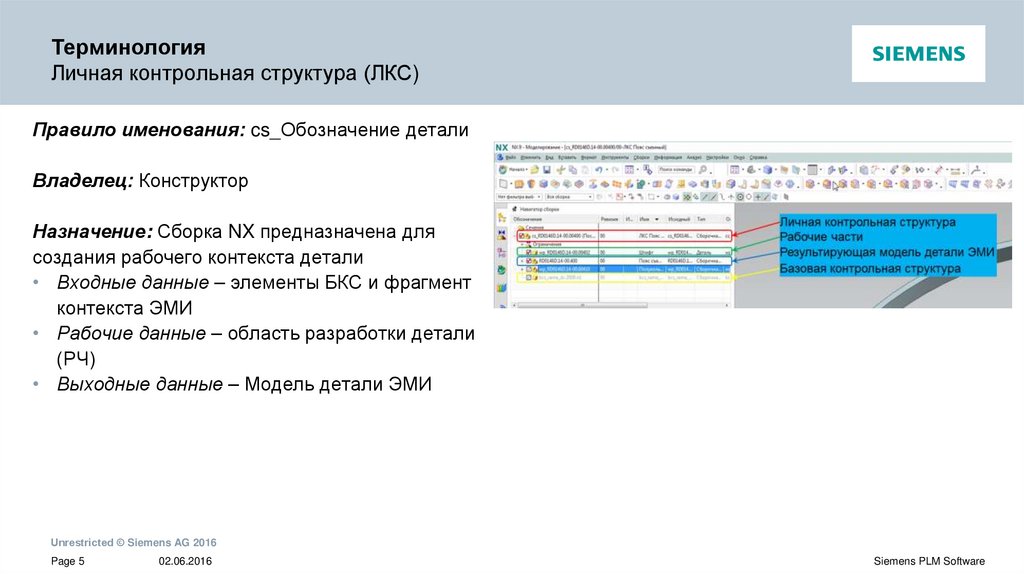

5. Терминология Личная контрольная структура (ЛКС)

Правило именования: cs_Обозначение детали
Владелец: Конструктор
Назначение: Сборка NX предназначена для
создания рабочего контекста детали
• Входные данные – элементы БКС и фрагмент
контекста ЭМИ
• Рабочие данные – область разработки детали
(РЧ)
• Выходные данные – Модель детали ЭМИ
Unrestricted © Siemens AG 2016
Page 5
02.06.2016
Siemens PLM Software

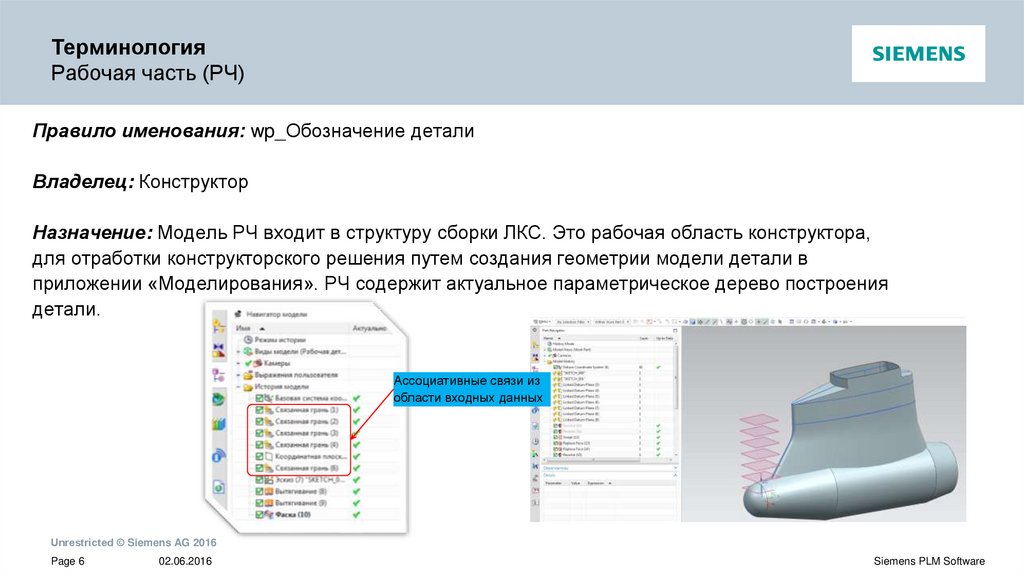

6. Терминология Рабочая часть (РЧ)

Правило именования: wp_Обозначение детали
Владелец: Конструктор
Назначение: Модель РЧ входит в структуру сборки ЛКС. Это рабочая область конструктора,
для отработки конструкторского решения путем создания геометрии модели детали в
приложении «Моделирования». РЧ содержит актуальное параметрическое дерево построения
детали.
Ассоциативные связи из
области входных данных
Unrestricted © Siemens AG 2016
Page 6
02.06.2016
Siemens PLM Software

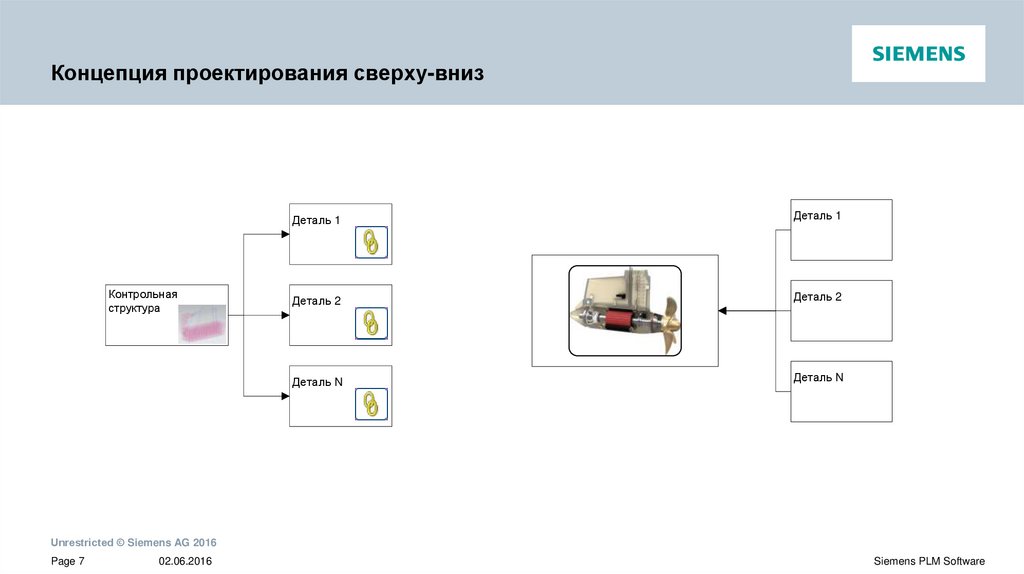

7. Концепция проектирования сверху-вниз

Контрольная
структура
Деталь 1
Деталь 1
Деталь 2
Деталь 2
Деталь N
Деталь N
Unrestricted © Siemens AG 2016
Page 7
02.06.2016
Siemens PLM Software

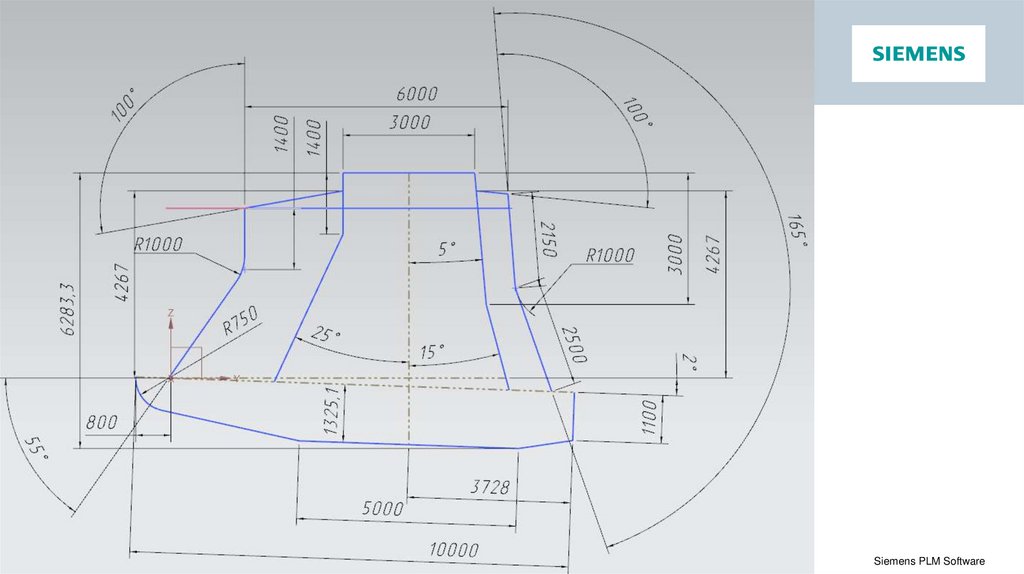

8.

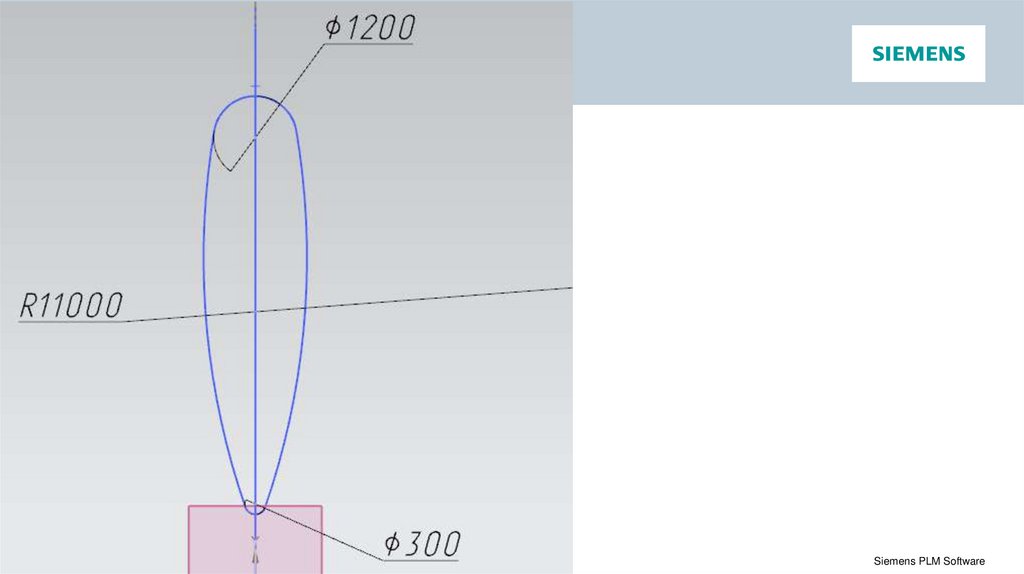

9.

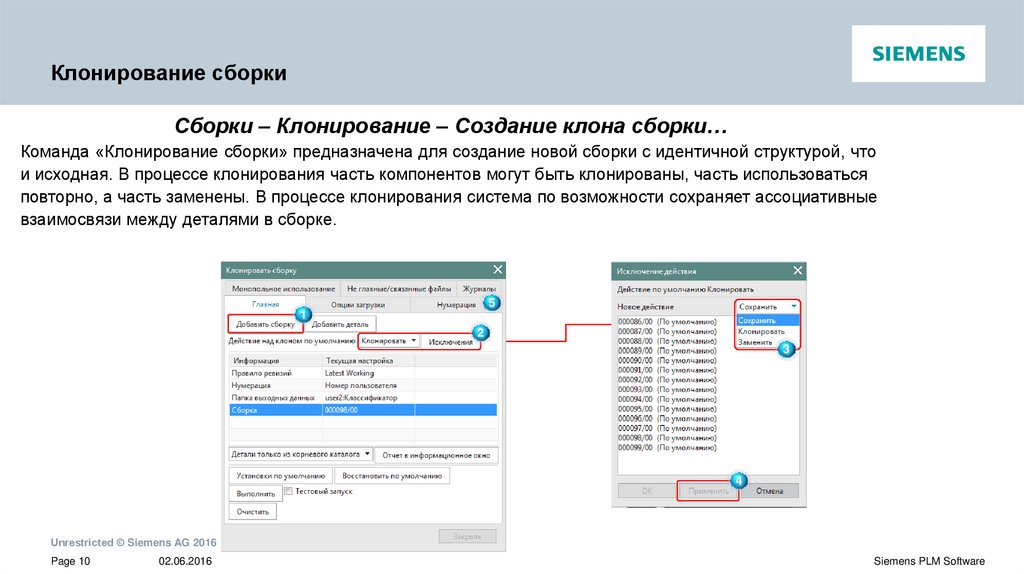

10. Клонирование сборки

Сборки – Клонирование – Создание клона сборки…
Команда «Клонирование сборки» предназначена для создание новой сборки с идентичной структурой, что
и исходная. В процессе клонирования часть компонентов могут быть клонированы, часть использоваться
повторно, а часть заменены. В процессе клонирования система по возможности сохраняет ассоциативные
взаимосвязи между деталями в сборке.
5
1
2
3
4
Unrestricted © Siemens AG 2016
Page 10
02.06.2016
Siemens PLM Software

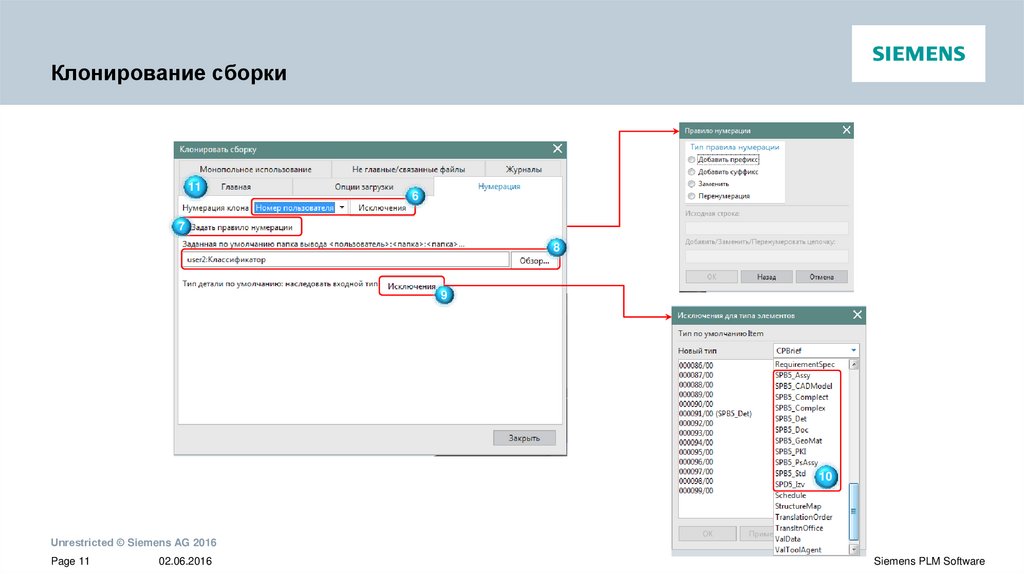

11. Клонирование сборки

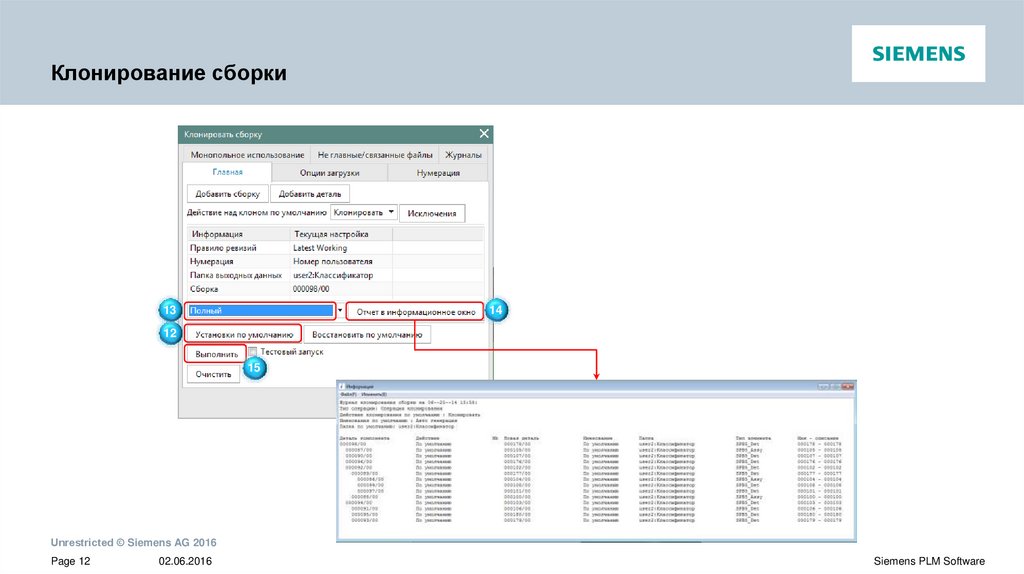

12. Клонирование сборки
