VTP настройка

1.

Протокол VTP

2.

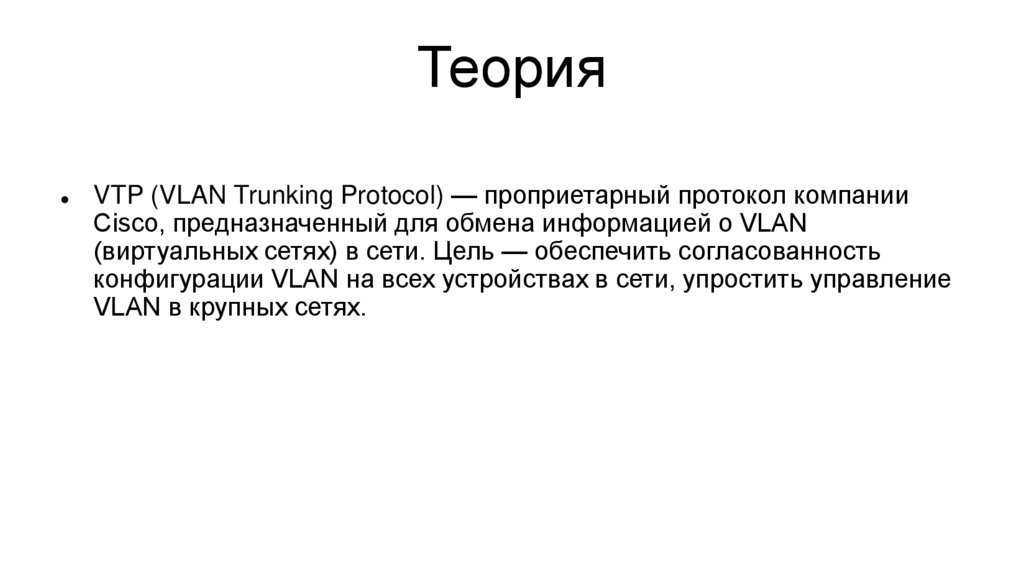

Теория
VTP (VLAN Trunking Protocol) — проприетарный протокол компании
Cisco, предназначенный для обмена информацией о VLAN
(виртуальных сетях) в сети. Цель — обеспечить согласованность
конфигурации VLAN на всех устройствах в сети, упростить управление
VLAN в крупных сетях.

3.

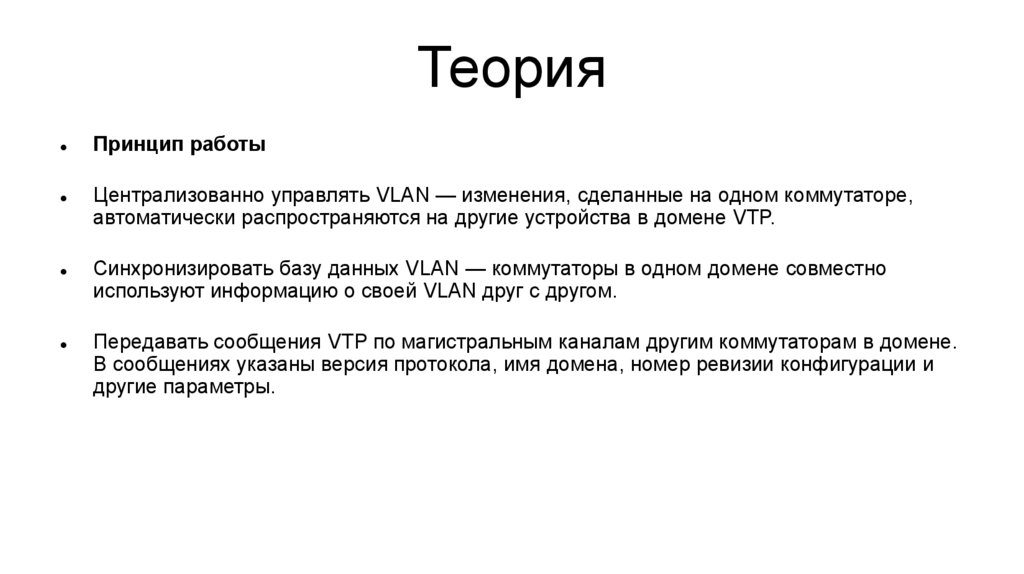

Теория
Принцип работы
Централизованно управлять VLAN — изменения, сделанные на одном коммутаторе,
автоматически распространяются на другие устройства в домене VTP.
Синхронизировать базу данных VLAN — коммутаторы в одном домене совместно
используют информацию о своей VLAN друг с другом.
Передавать сообщения VTP по магистральным каналам другим коммутаторам в домене.
В сообщениях указаны версия протокола, имя домена, номер ревизии конфигурации и
другие параметры.

4.

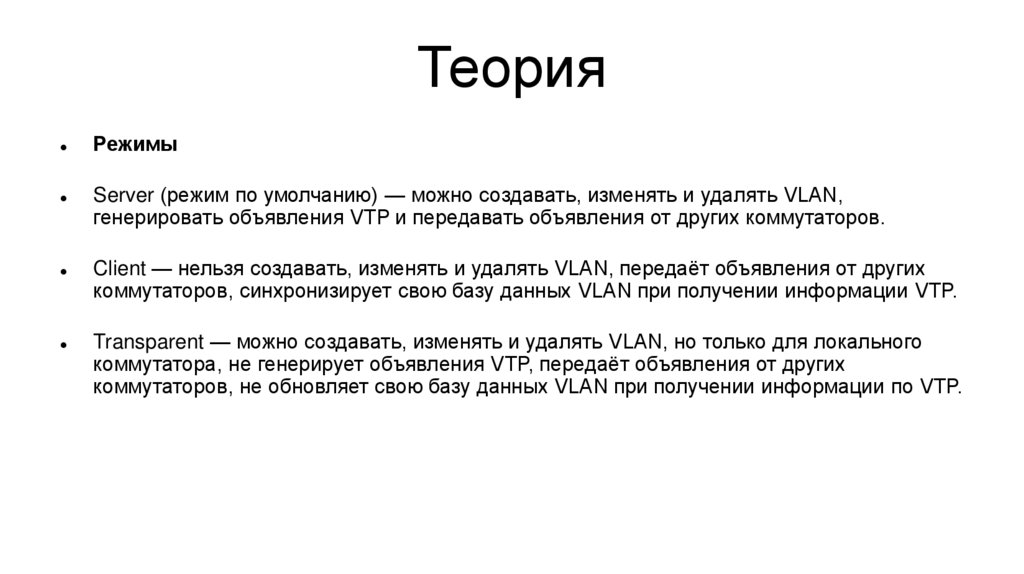

Теория
Режимы
Server (режим по умолчанию) — можно создавать, изменять и удалять VLAN,
генерировать объявления VTP и передавать объявления от других коммутаторов.
Client — нельзя создавать, изменять и удалять VLAN, передаёт объявления от других
коммутаторов, синхронизирует свою базу данных VLAN при получении информации VTP.
Transparent — можно создавать, изменять и удалять VLAN, но только для локального
коммутатора, не генерирует объявления VTP, передаёт объявления от других
коммутаторов, не обновляет свою базу данных VLAN при получении информации по VTP.

5.

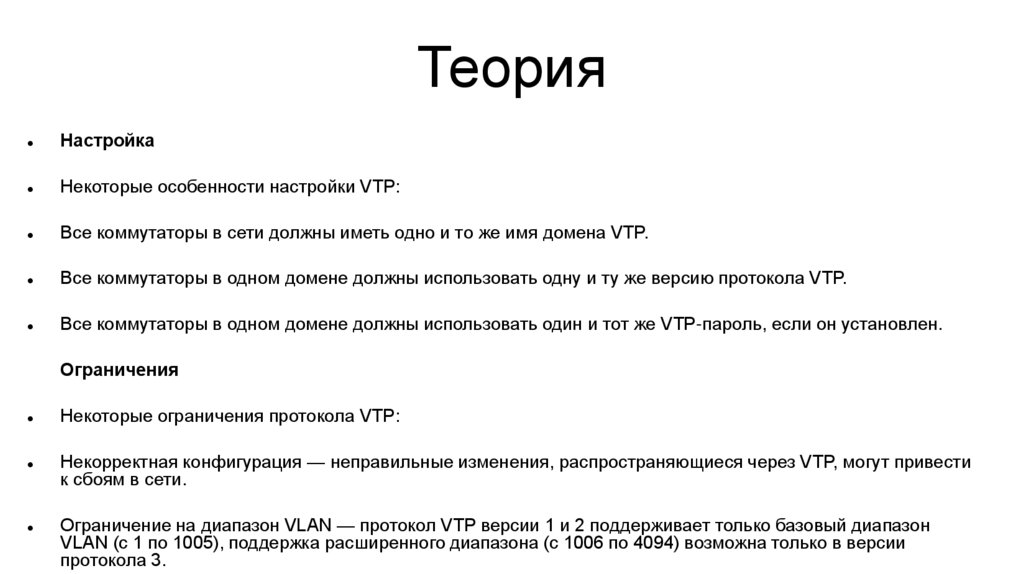

Теория
Настройка
Некоторые особенности настройки VTP:
Все коммутаторы в сети должны иметь одно и то же имя домена VTP.
Все коммутаторы в одном домене должны использовать одну и ту же версию протокола VTP.
Все коммутаторы в одном домене должны использовать один и тот же VTP-пароль, если он установлен.
Ограничения
Некоторые ограничения протокола VTP:
Некорректная конфигурация — неправильные изменения, распространяющиеся через VTP, могут привести
к сбоям в сети.
Ограничение на диапазон VLAN — протокол VTP версии 1 и 2 поддерживает только базовый диапазон
VLAN (с 1 по 1005), поддержка расширенного диапазона (с 1006 по 4094) возможна только в версии
протокола 3.

6.

Практика

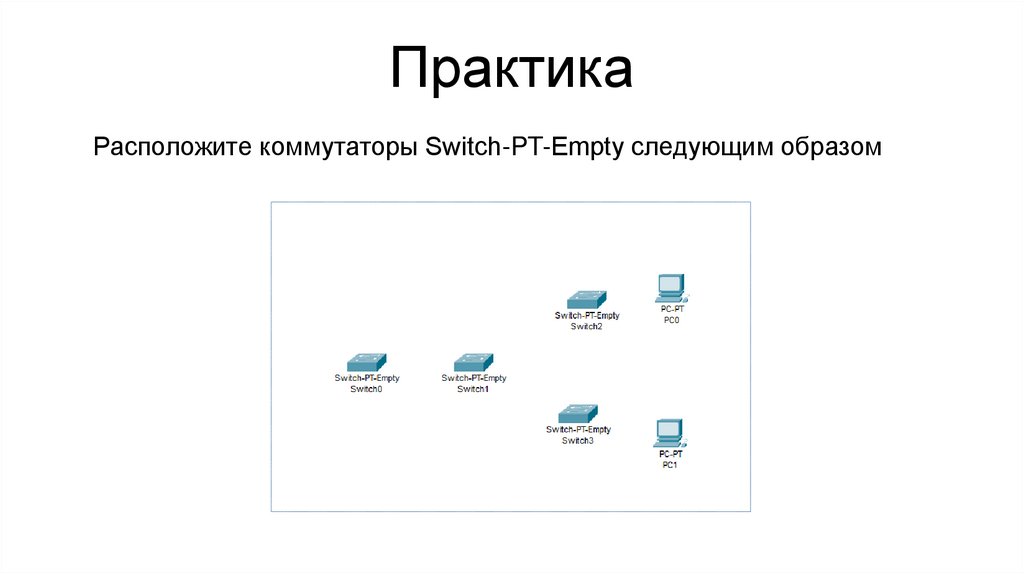

Расположите коммутаторы Switch-PT-Empty следующим образом

7.

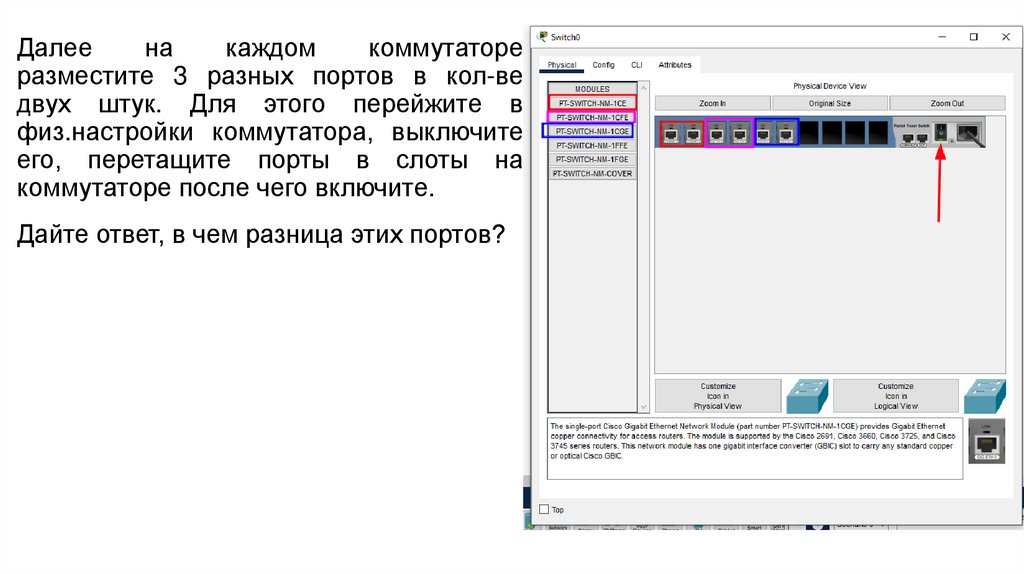

Далее
на
каждом
коммутаторе
разместите 3 разных портов в кол-ве
двух штук. Для этого перейжите в
физ.настройки коммутатора, выключите
его, перетащите порты в слоты на
коммутаторе после чего включите.
Дайте ответ, в чем разница этих портов?

8.

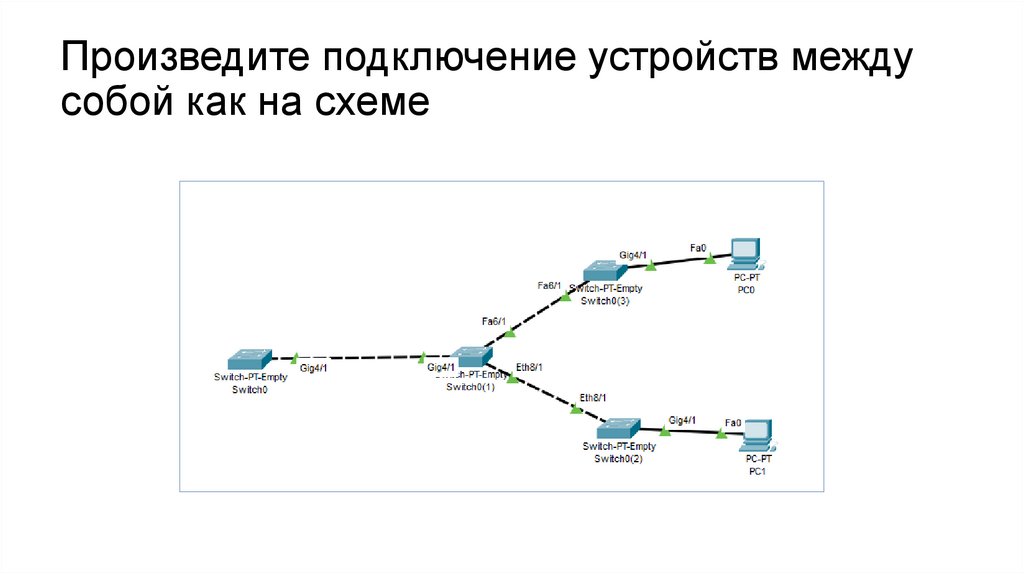

Произведите подключение устройств между
собой как на схеме

9.

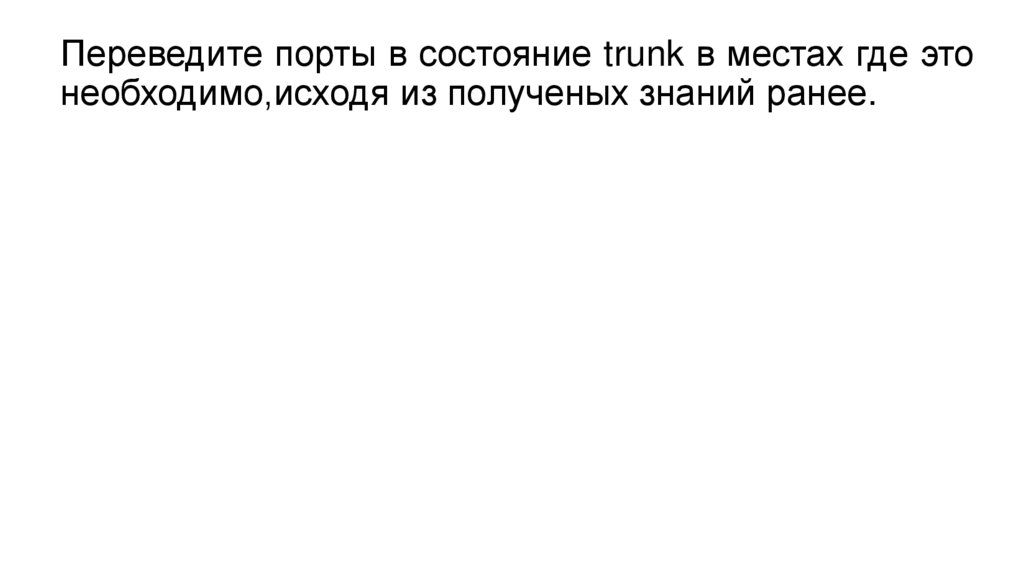

Переведите порты в состояние trunk в местах где это
необходимо,исходя из полученых знаний ранее.

10.

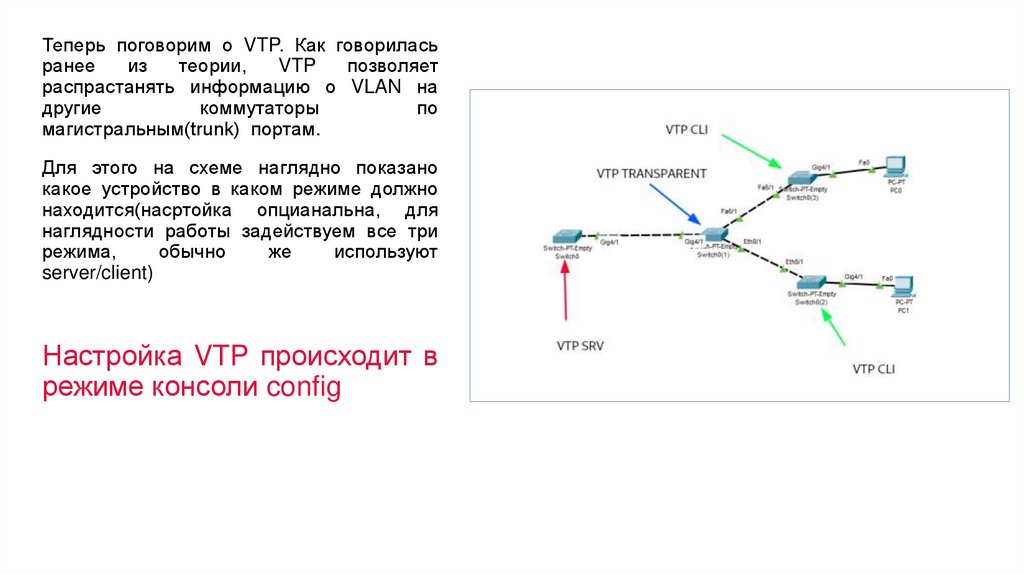

Теперь поговорим о VTP. Как говорилась
ранее
из
теории,
VTP
позволяет
распрастанять информацию о VLAN на
другие
коммутаторы
по
магистральным(trunk) портам.
Для этого на схеме наглядно показано
какое устройство в каком режиме должно
находится(насртойка опцианальна, для
наглядности работы задействуем все три
режима,
обычно
же
используют
server/client)
Настройка VTP происходит в
режиме консоли config

11.

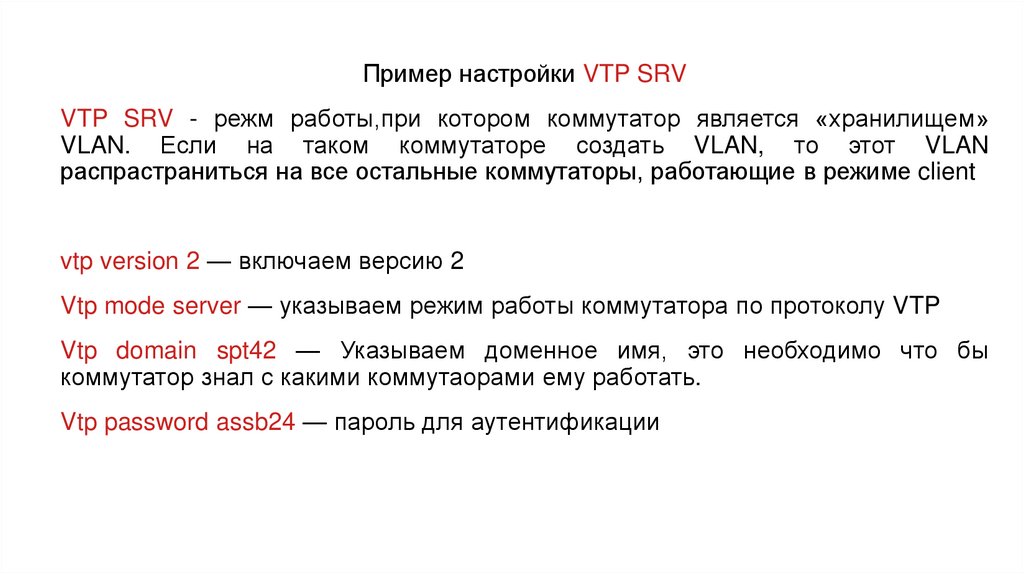

Пример настройки VTP SRV
VTP SRV - режм работы,при котором коммутатор является «хранилищем»
VLAN. Если на таком коммутаторе создать VLAN, то этот VLAN
распрастраниться на все остальные коммутаторы, работающие в режиме client
vtp version 2 — включаем версию 2
Vtp mode server — указываем режим работы коммутатора по протоколу VTP
Vtp domain spt42 — Указываем доменное имя, это необходимо что бы
коммутатор знал с какими коммутаорами ему работать.
Vtp password assb24 — пароль для аутентификации

12.

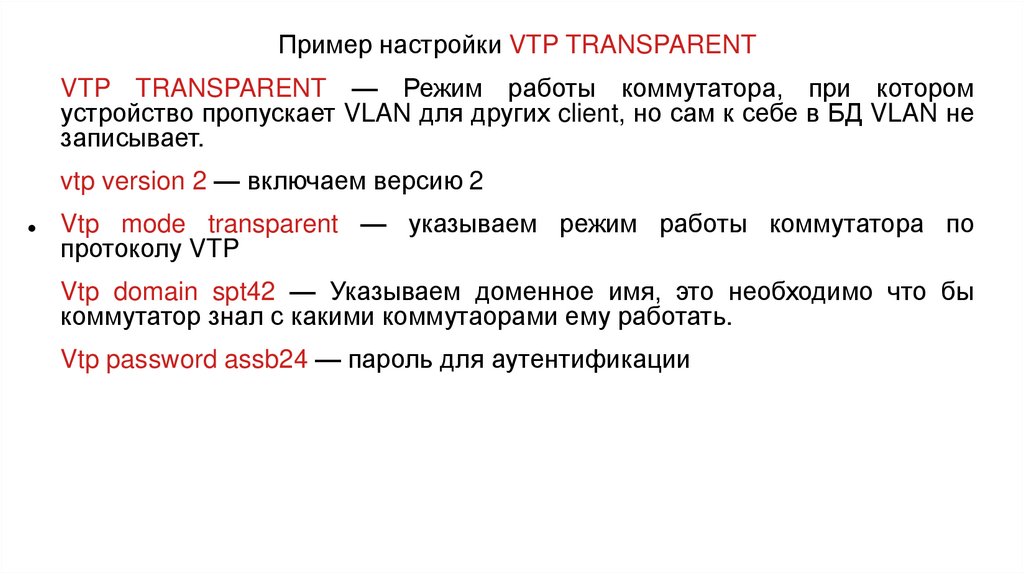

Пример настройки VTP TRANSPARENT
VTP TRANSPARENT — Режим работы коммутатора, при котором
устройство пропускает VLAN для других client, но сам к себе в БД VLAN не
записывает.
vtp version 2 — включаем версию 2
Vtp mode transparent — указываем режим работы коммутатора по
протоколу VTP
Vtp domain spt42 — Указываем доменное имя, это необходимо что бы
коммутатор знал с какими коммутаорами ему работать.
Vtp password assb24 — пароль для аутентификации

13.

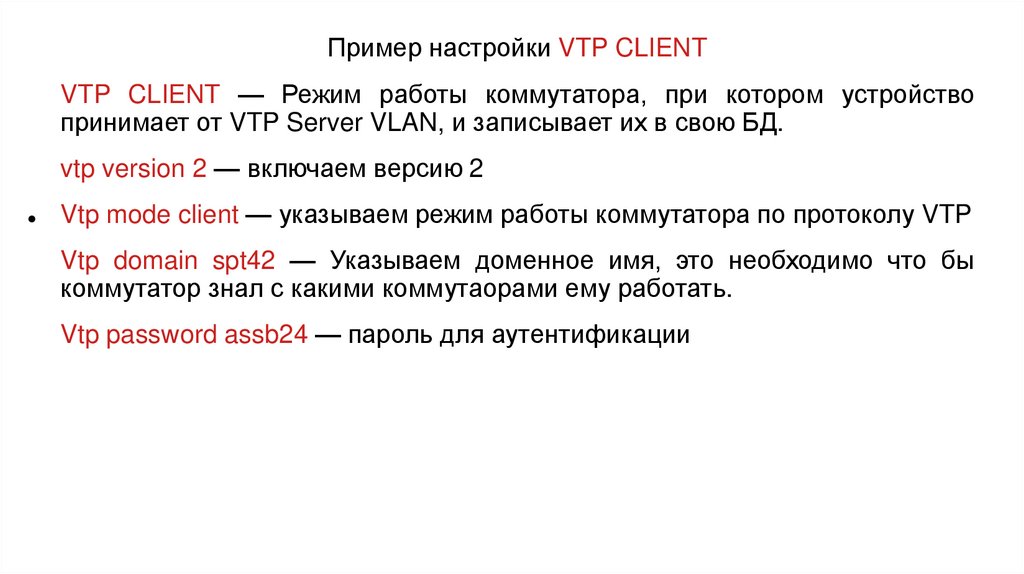

Пример настройки VTP CLIENT
VTP CLIENT — Режим работы коммутатора, при котором устройство
принимает от VTP Server VLAN, и записывает их в свою БД.
vtp version 2 — включаем версию 2
Vtp mode client — указываем режим работы коммутатора по протоколу VTP
Vtp domain spt42 — Указываем доменное имя, это необходимо что бы
коммутатор знал с какими коммутаорами ему работать.
Vtp password assb24 — пароль для аутентификации

14.

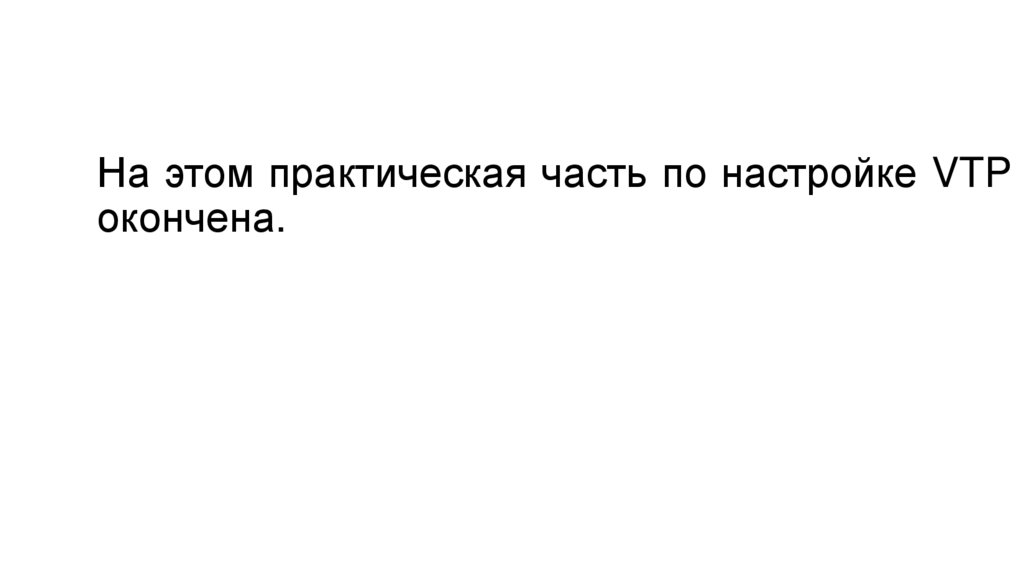

На этом практическая часть по настройке VTP
окончена.
