краткая инструкция по установке АКП F6A140180R на автомобиле

1.

F6A140/180R 整车安装简介
Краткая инструкция по установке
АКП F6A140/180R на автомобиле
未经许可严禁外传

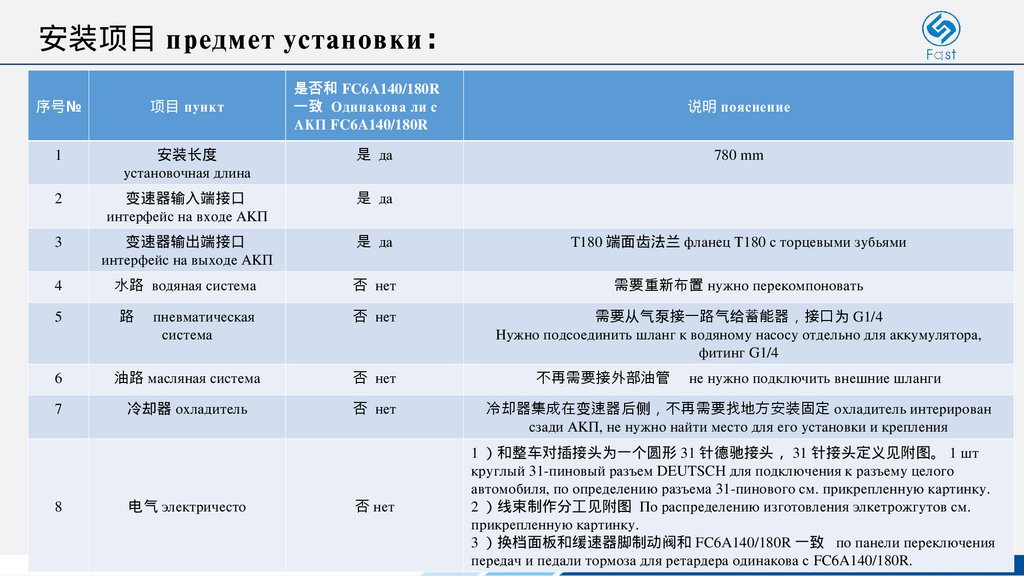

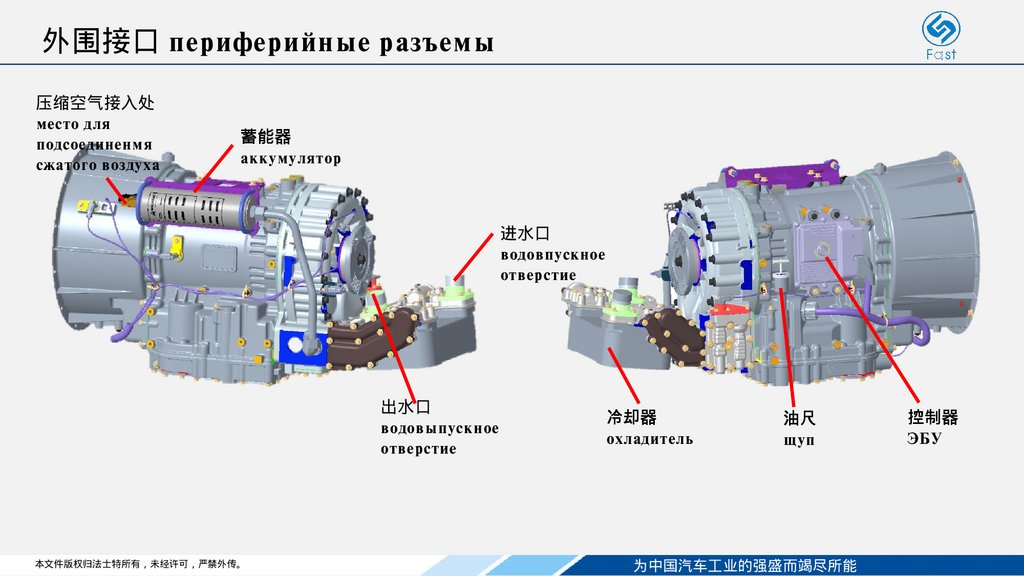

安装项目 предмет установки:
是否和 FC6A140/180R
一致 Одинакова ли с
АКП FC6A140/180R
说明 пояснение
780 mm
序号№
项目 пункт
1
安装长度
установочная длина
是 да
2
变速器输入端接口
интерфейс на входе АКП
是 да
3
变速器输出端接口
интерфейс на выходе АКП
是 да
T180 端面齿法兰 фланец Т180 с торцевыми зубьями
4
水路 водяная система
否 нет
需要重新布置 нужно перекомпоновать
5
路
пневматическая
система
否 нет
需要从气泵接一路气给蓄能器接口为 G1/4
Нужно подсоединить шланг к водяному насосу отдельно для аккумулятора,
фитинг G1/4
6
油路 масляная система
否 нет
7
冷却器 охладитель
否 нет
8
电气 электричесто
本文件版权归法士特所有未经许可严禁外传。
否 нет
不再需要接外部油管
не нужно подключить внешние шланги
冷却器集成在变速器后侧不再需要找地方安装固定 охладитель интерирован
сзади АКП, не нужно найти место для его установки и крепления

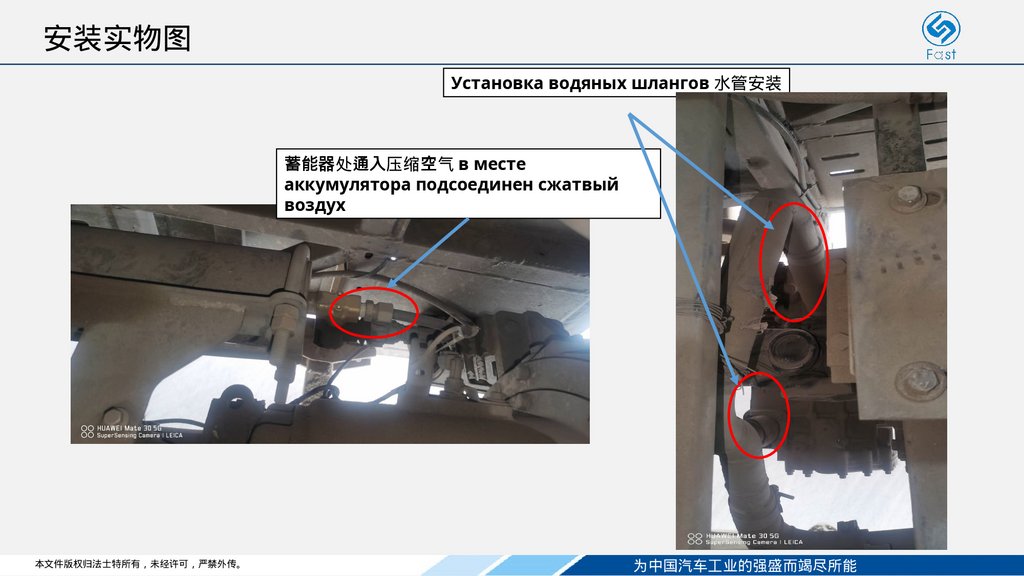

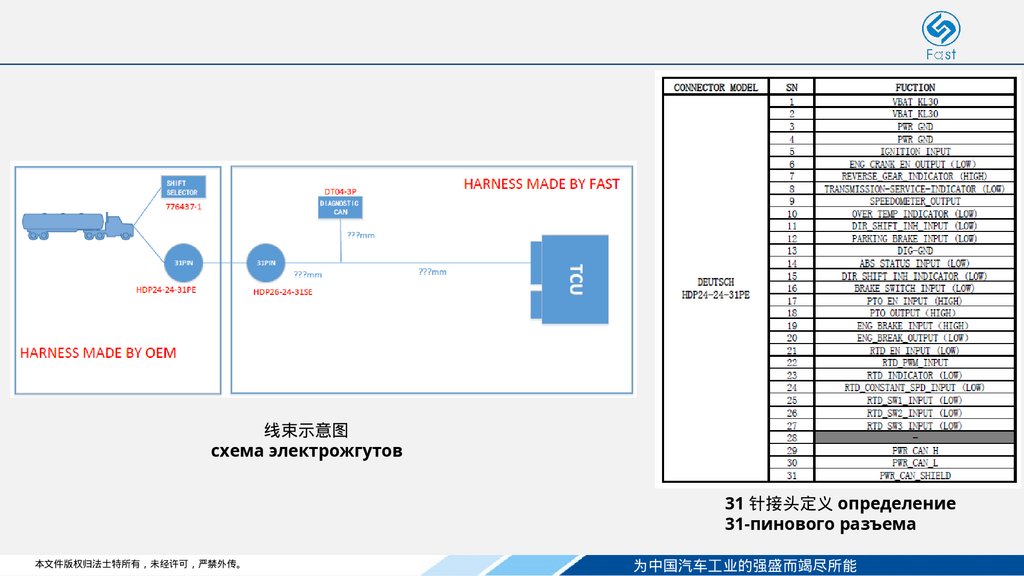

1 和整车对插接头为一个圆形 31 针德驰接头 31 针接头定义见附图。 1 шт
круглый 31-пиновый разъем DEUTSCH для подключения к разъему целого
автомобиля, по определению разъема 31-пинового см. прикрепленную картинку.
2 线束制作分工见附图 По распределению изготовления элкетрожгутов см.
прикрепленную картинку.
3 换档面板和缓速器脚制动阀和 FC6A140/180R 一致 по панели переключения
передач и педали тормоза为中国汽车工业的强盛而竭尽所能
для ретардера为中国汽车工业的强盛而竭尽所能
одинакова с FC6A140/180R.
