5. НОМОГРАММЫ_как пользоваться_Радиационная безопасность

1.

1

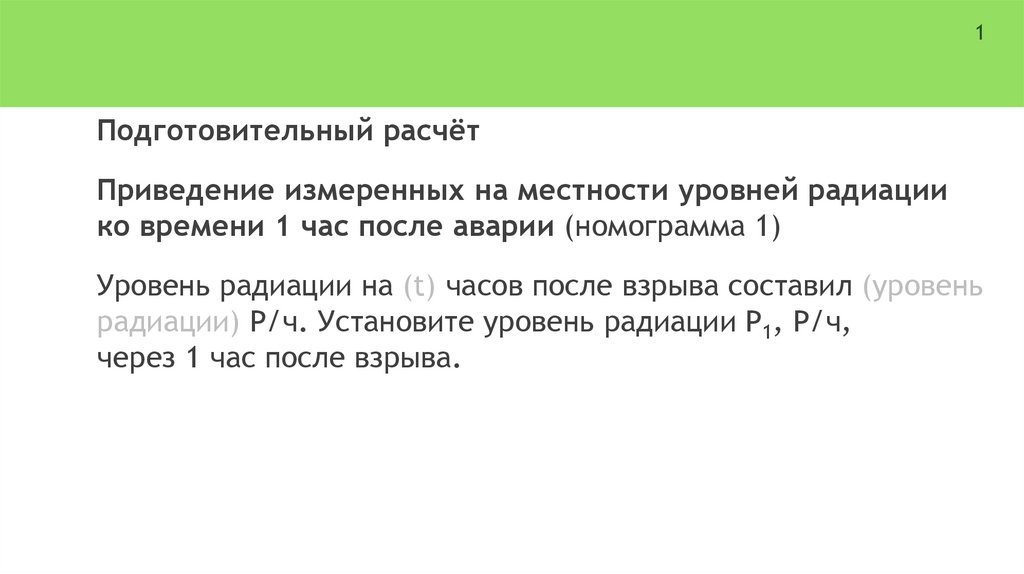

Подготовительный расчёт
Приведение измеренных на местности уровней радиации
ко времени 1 час после аварии (номограмма 1)
Уровень радиации на (t) часов после взрыва составил (уровень
радиации) Р/ч. Установите уровень радиации Р1, Р/ч,
через 1 час после взрыва.

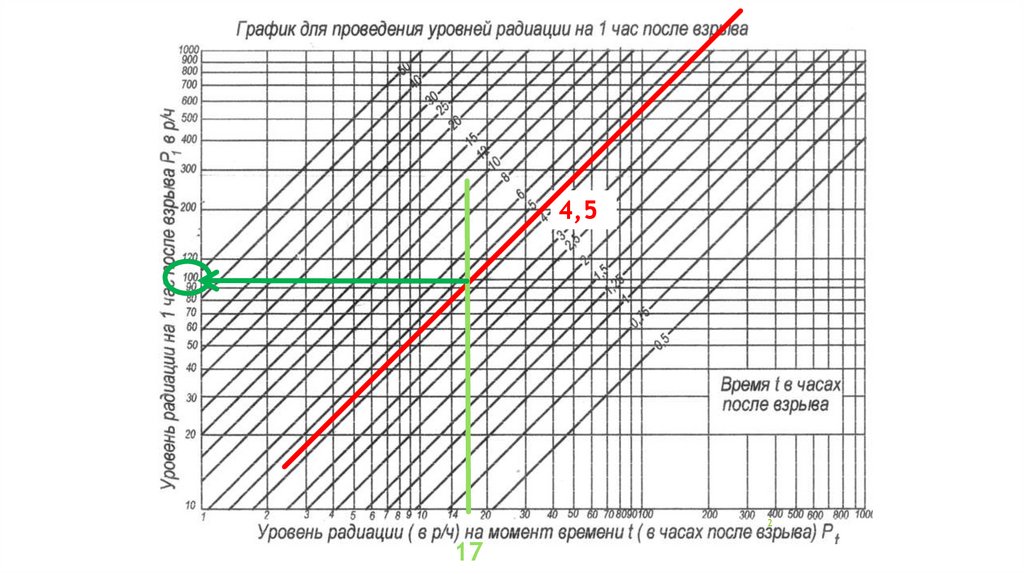

2.

4,5
2
17

3.

3

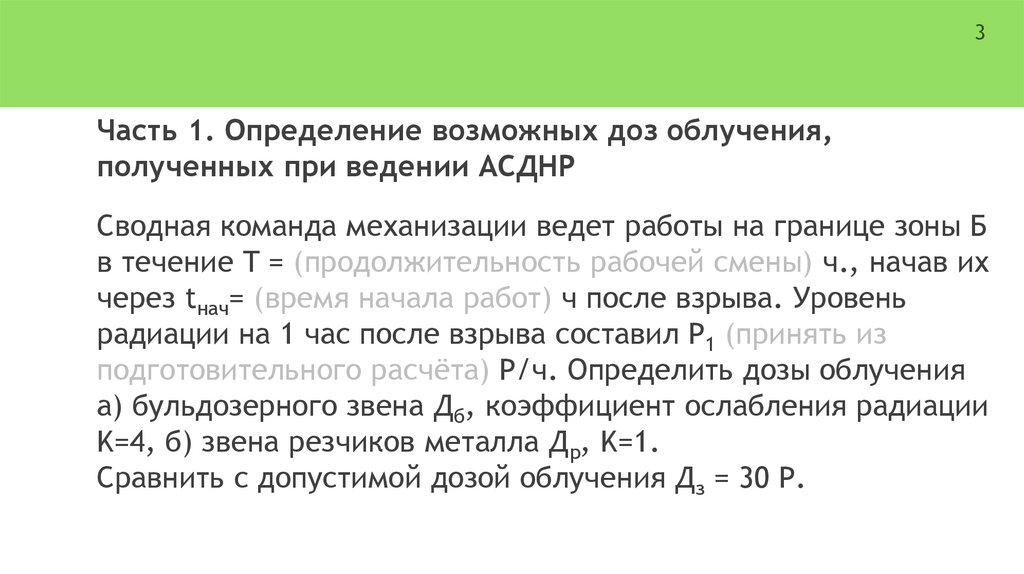

Часть 1. Определение возможных доз облучения,
полученных при ведении АСДНР
Сводная команда механизации ведет работы на границе зоны Б
в течение T = (продолжительность рабочей смены) ч., начав их
через tнач= (время начала работ) ч после взрыва. Уровень
радиации на 1 час после взрыва составил Р1 (принять из
подготовительного расчёта) Р/ч. Определить дозы облучения
а) бульдозерного звена Дб, коэффициент ослабления радиации
K=4, б) звена резчиков металла Др, K=1.
Сравнить с допустимой дозой облучения Дз = 30 Р.

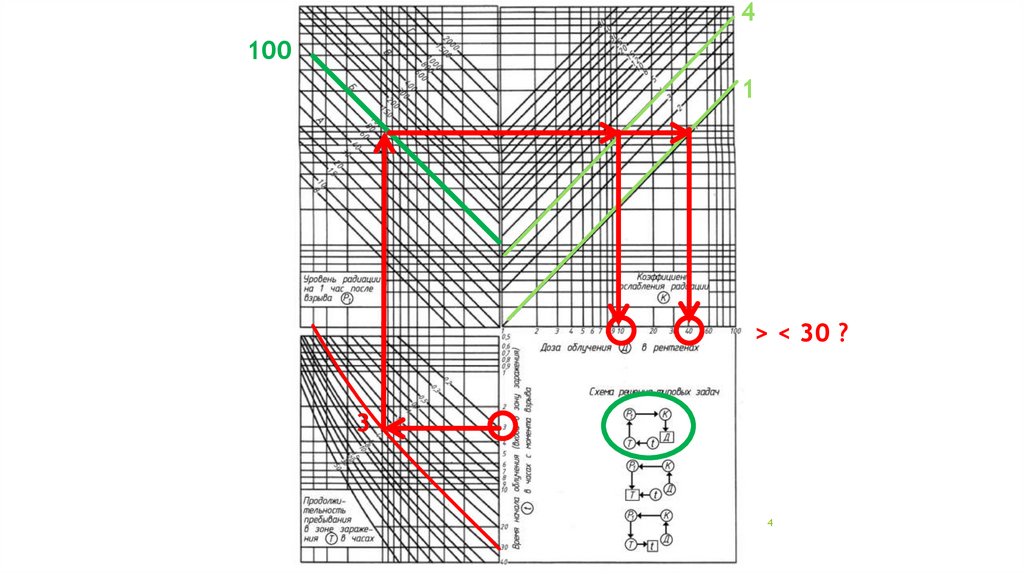

4.

4
100
1
> < 30 ?
3
4

5.

5

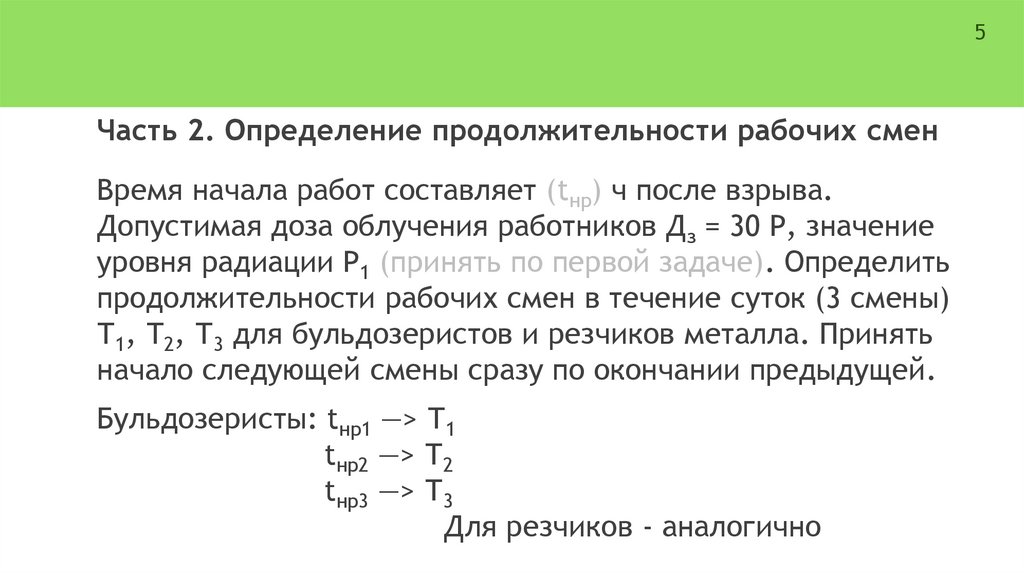

Часть 2. Определение продолжительности рабочих смен
Время начала работ составляет (tнр) ч после взрыва.
Допустимая доза облучения работников Дз = 30 Р, значение
уровня радиации Р1 (принять по первой задаче). Определить
продолжительности рабочих смен в течение суток (3 смены)
Т1, Т2, Т3 для бульдозеристов и резчиков металла. Принять
начало следующей смены сразу по окончании предыдущей.
Бульдозеристы: tнр1 —> Т1
tнр2 —> Т2
tнр3 —> Т3
Для резчиков - аналогично

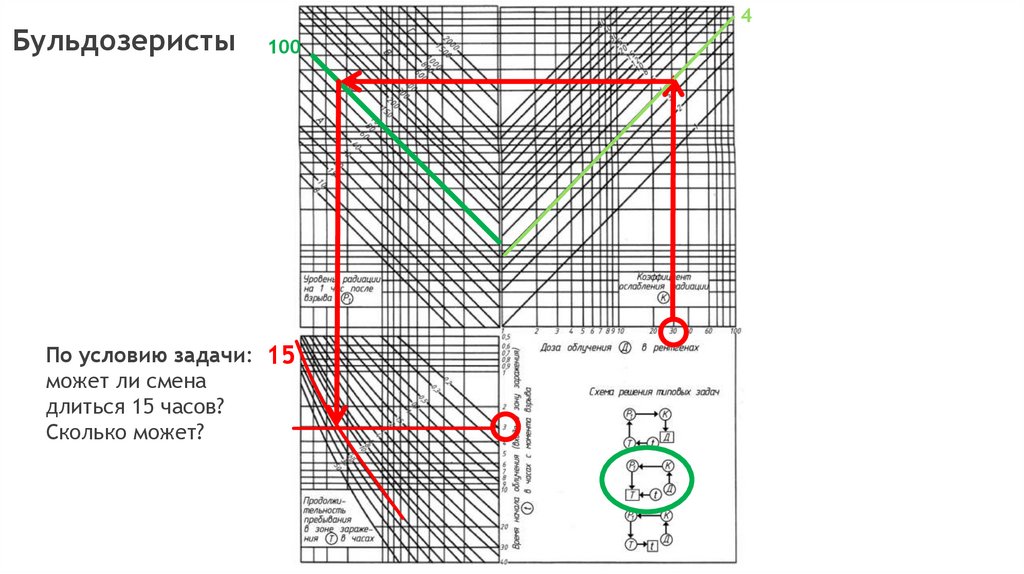

6.

Бульдозеристы
4
100
По условию задачи: 15
может ли смена
длиться 15 часов?
Сколько может?

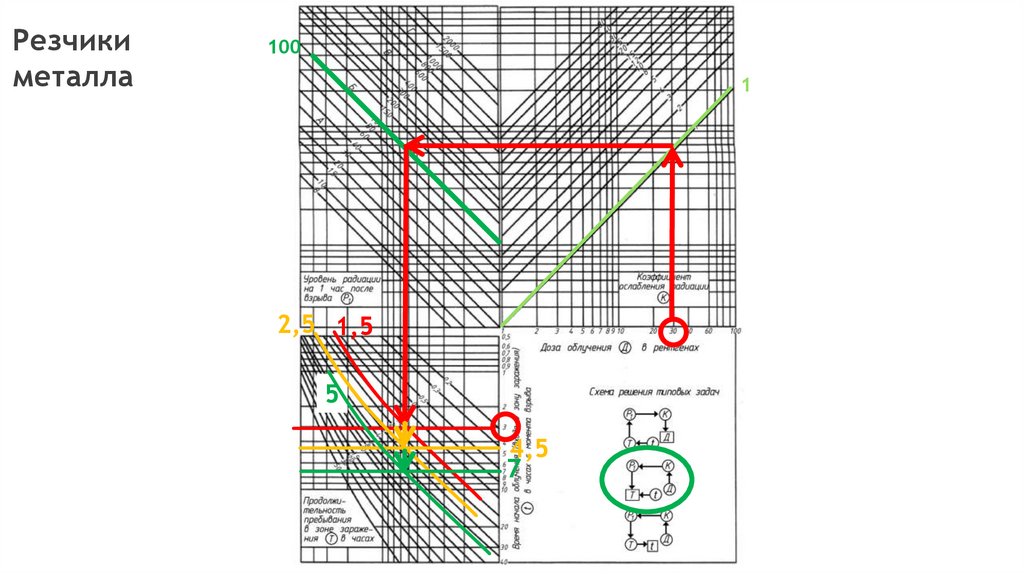

7.

Резчики
металла
100
1
2,5 1,5
5
4,5
7
