Модернизация систем диспетчеризации BMS
ТРЦ «Достык Плаза»
Алматы, 2025 г.

2.

3.

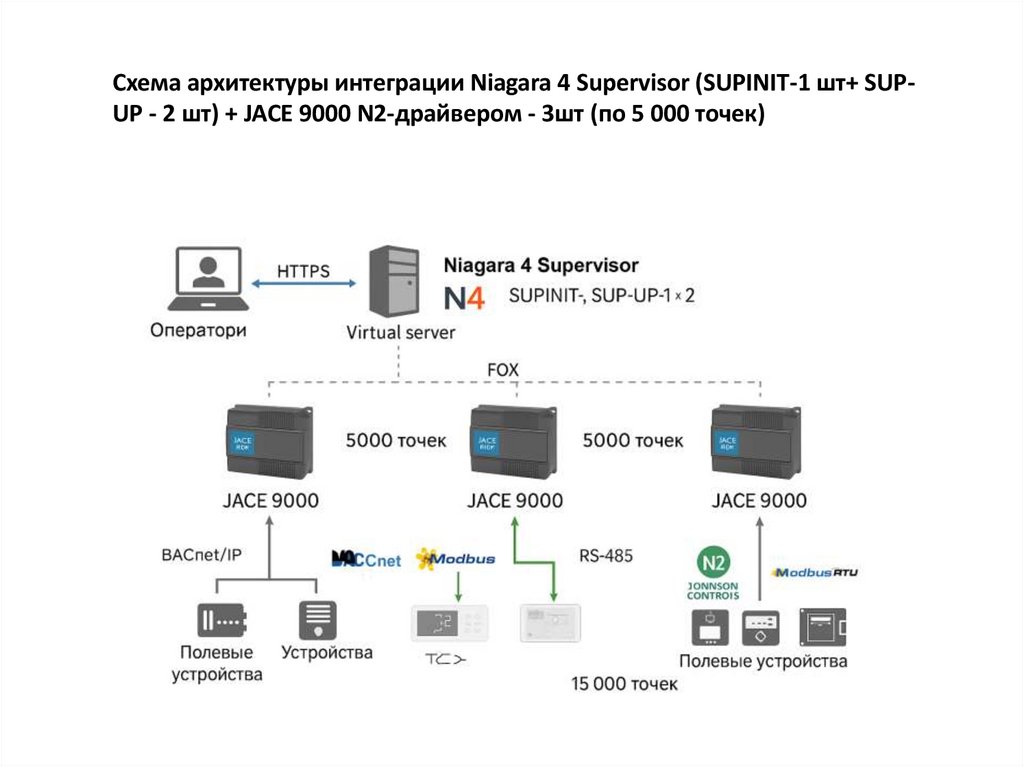

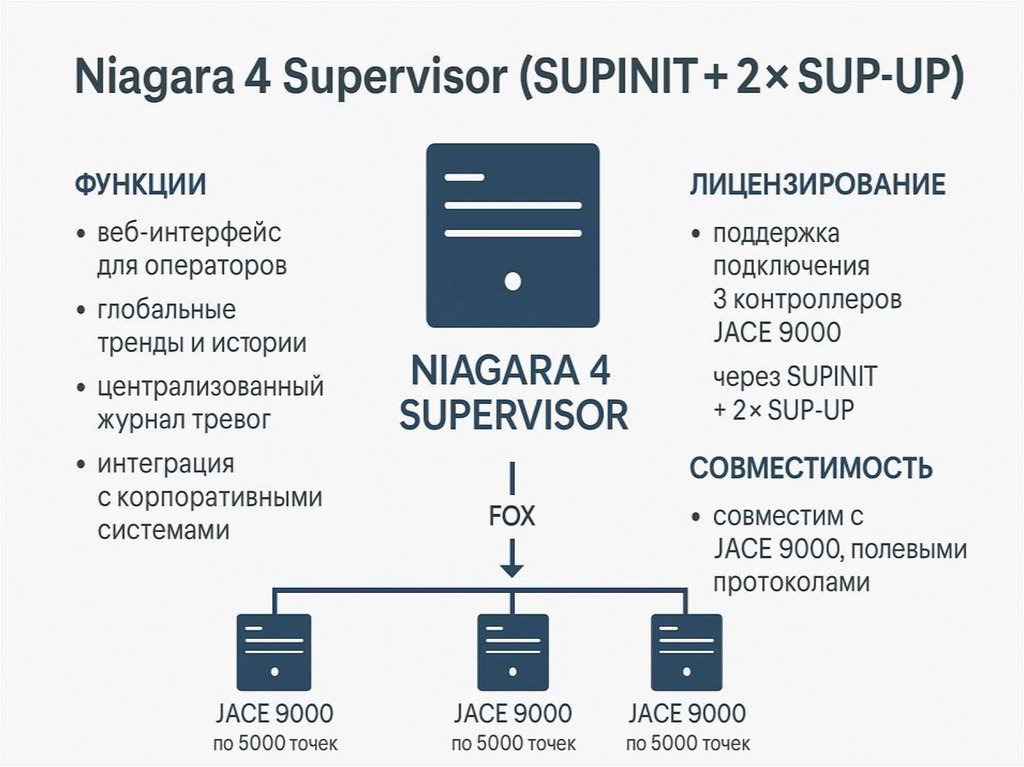

Схема архитектуры интеграции Niagara 4 Supervisor (SUPINIT-1 шт+ SUPUP - 2 шт) + JACE 9000 N2-драйвером - 3шт (по 5 000 точек)

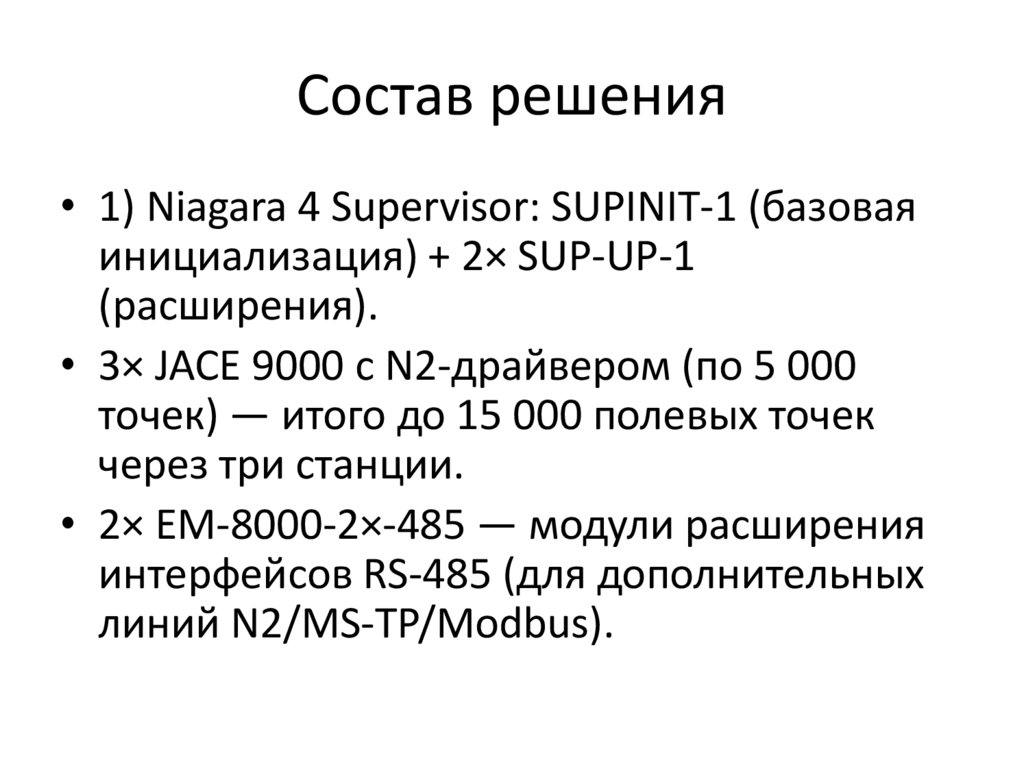

4. Состав решения

• 1) Niagara 4 Supervisor: SUPINIT-1 (базовая
инициализация) + 2× SUP-UP-1
(расширения).
• 3× JACE 9000 c N2-драйвером (по 5 000
точек) — итого до 15 000 полевых точек
через три станции.
• 2× EM-8000-2×-485 — модули расширения
интерфейсов RS-485 (для дополнительных
линий N2/MS-TP/Modbus).

5. Роли компонентов (кто за что отвечает)

• Supervisor (на виртуальном сервере)“Мозг диспетчеризации”: единое
хранилище историй/трендов, журнал тревог, графика/дашборды,
пользователи и права, отчёты, централизованные расписания.
Операторы подключаются к нему через браузер (HTTPS).
• JACE 9000 (3 шт.)“Шлюзы и контроллеры участка”: опрашивают
полевые сети, выполняют локальную логику, хранят короткие истории
и тревоги, продолжают работать автономно, даже если Supervisor
недоступен.
• Полевые сети и устройства
• N2 (Johnson Controls) — существующие контроллеры (например, MSFEC/LP-FX07).
• BACnet MS/TP и BACnet/IP, Modbus RTU/TCP — венткамеры,
частотники, датчики, теплосети и т. п.
• EM-8000-2×-485
Добавляет два дополнительных RS-485-интерфейса к JACE (удобно
разделить линии N2 и/или MS-TP/Modbus).

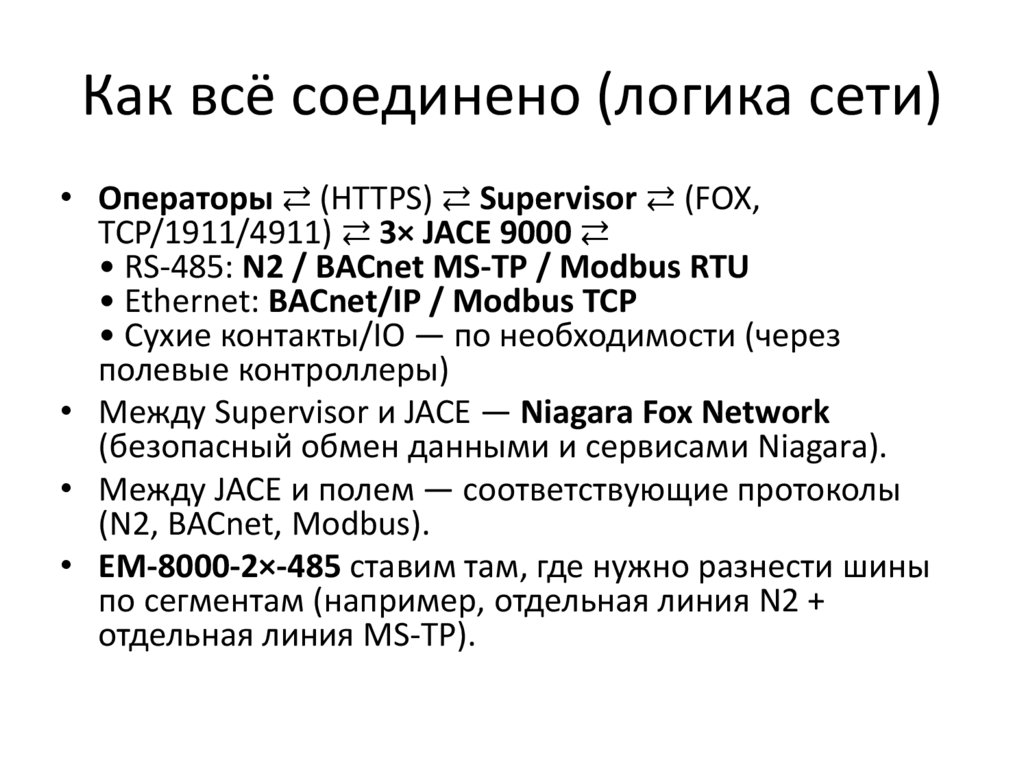

6. Как всё соединено (логика сети)

• Операторы ⇄ (HTTPS) ⇄ Supervisor ⇄ (FOX,
TCP/1911/4911) ⇄ 3× JACE 9000 ⇄
• RS-485: N2 / BACnet MS-TP / Modbus RTU
• Ethernet: BACnet/IP / Modbus TCP
• Сухие контакты/IO — по необходимости (через
полевые контроллеры)
• Между Supervisor и JACE — Niagara Fox Network
(безопасный обмен данными и сервисами Niagara).
• Между JACE и полем — соответствующие протоколы
(N2, BACnet, Modbus).
• EM-8000-2×-485 ставим там, где нужно разнести шины
по сегментам (например, отдельная линия N2 +
отдельная линия MS-TP).

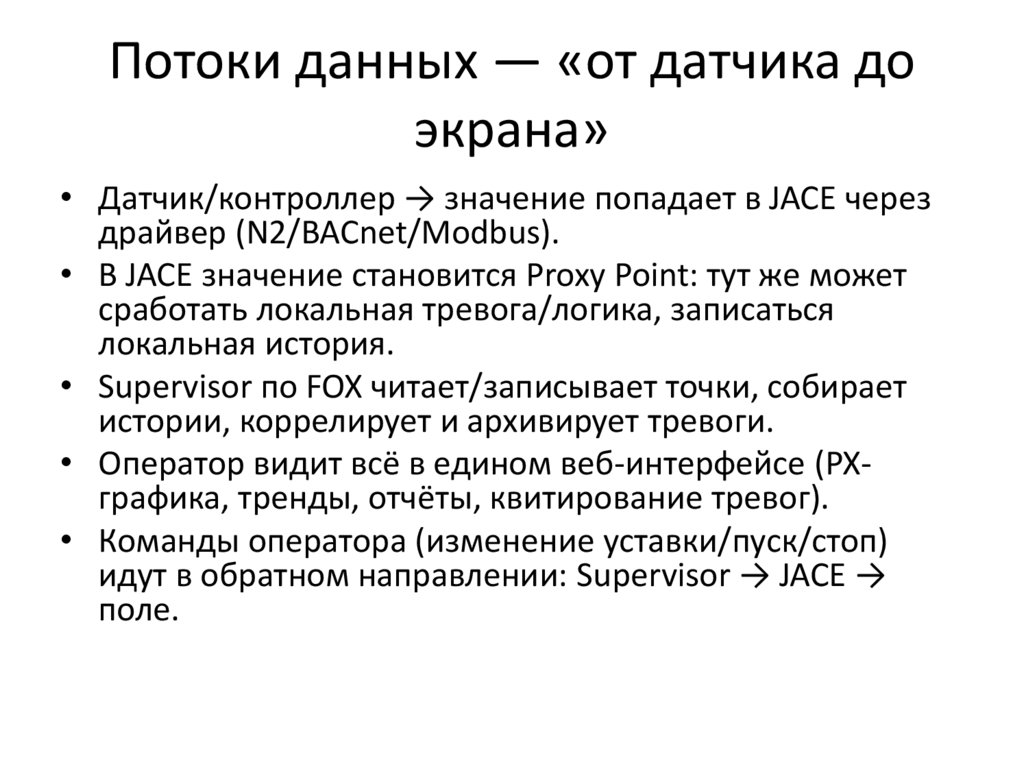

7. Потоки данных — «от датчика до экрана»

• Датчик/контроллер → значение попадает в JACE через
драйвер (N2/BACnet/Modbus).
• В JACE значение становится Proxy Point: тут же может
сработать локальная тревога/логика, записаться
локальная история.
• Supervisor по FOX читает/записывает точки, собирает
истории, коррелирует и архивирует тревоги.
• Оператор видит всё в едином веб-интерфейсе (PXграфика, тренды, отчёты, квитирование тревог).
• Команды оператора (изменение уставки/пуск/стоп)
идут в обратном направлении: Supervisor → JACE →
поле.

8.

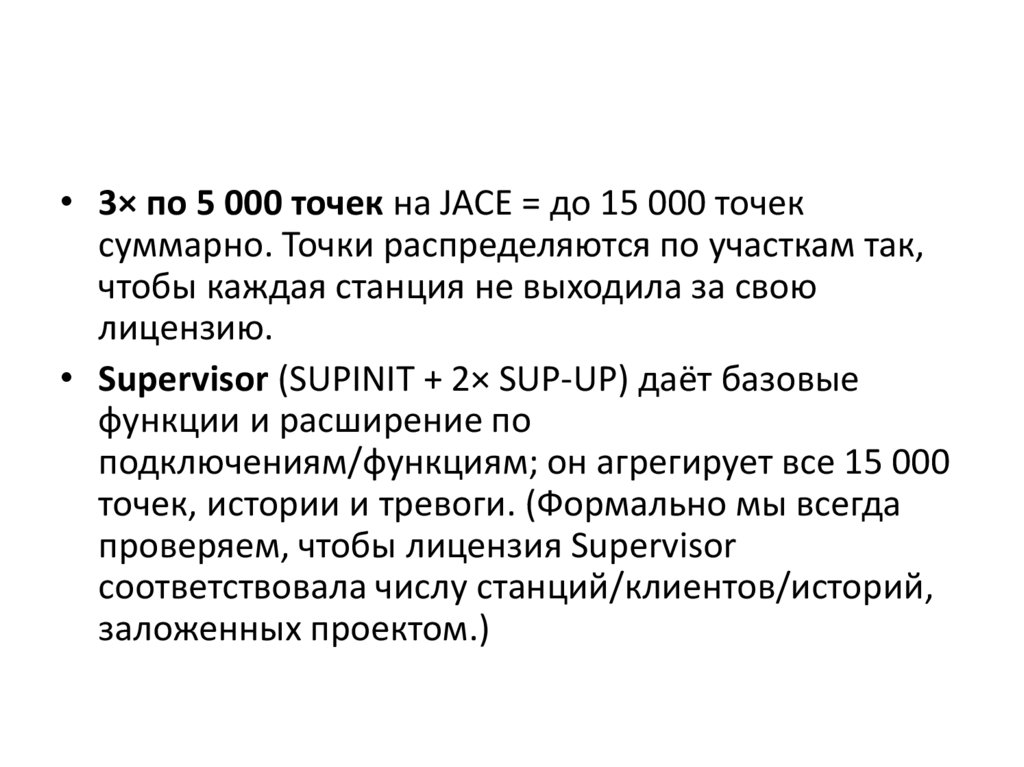

• 3× по 5 000 точек на JACE = до 15 000 точек
суммарно. Точки распределяются по участкам так,
чтобы каждая станция не выходила за свою
лицензию.
• Supervisor (SUPINIT + 2× SUP-UP) даёт базовые
функции и расширение по
подключениям/функциям; он агрегирует все 15 000
точек, истории и тревоги. (Формально мы всегда
проверяем, чтобы лицензия Supervisor
соответствовала числу станций/клиентов/историй,
заложенных проектом.)

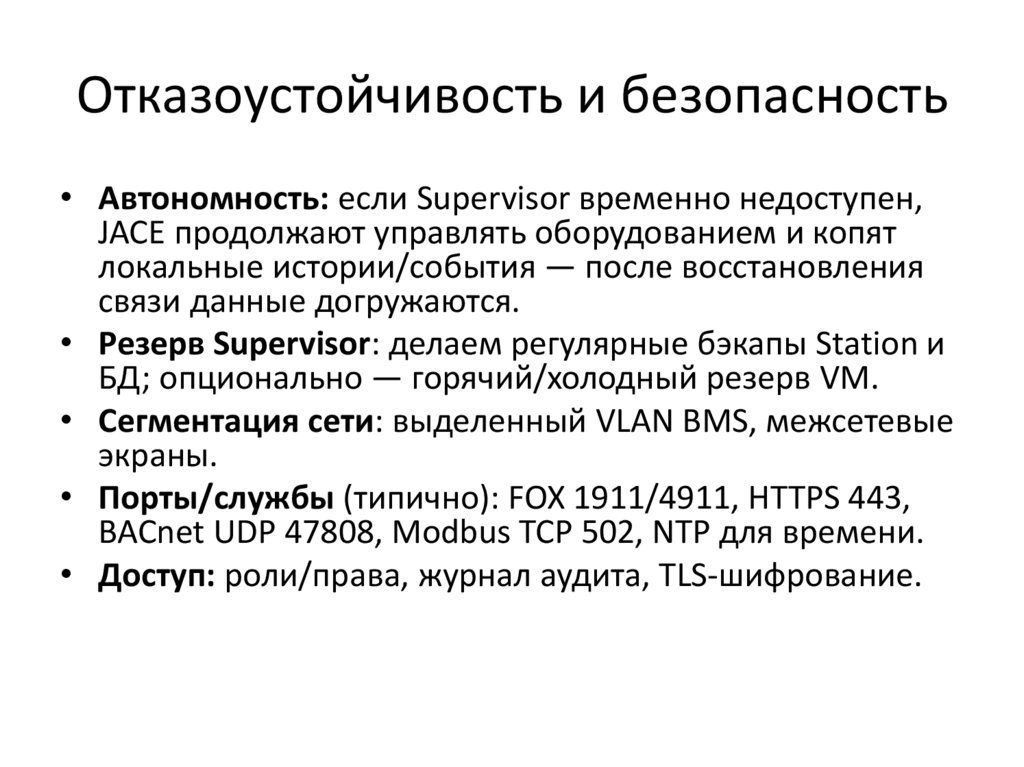

9. Отказоустойчивость и безопасность

• Автономность: если Supervisor временно недоступен,
JACE продолжают управлять оборудованием и копят
локальные истории/события — после восстановления
связи данные догружаются.
• Резерв Supervisor: делаем регулярные бэкапы Station и
БД; опционально — горячий/холодный резерв VM.
• Сегментация сети: выделенный VLAN BMS, межсетевые
экраны.
• Порты/службы (типично): FOX 1911/4911, HTTPS 443,
BACnet UDP 47808, Modbus TCP 502, NTP для времени.
• Доступ: роли/права, журнал аудита, TLS-шифрование.

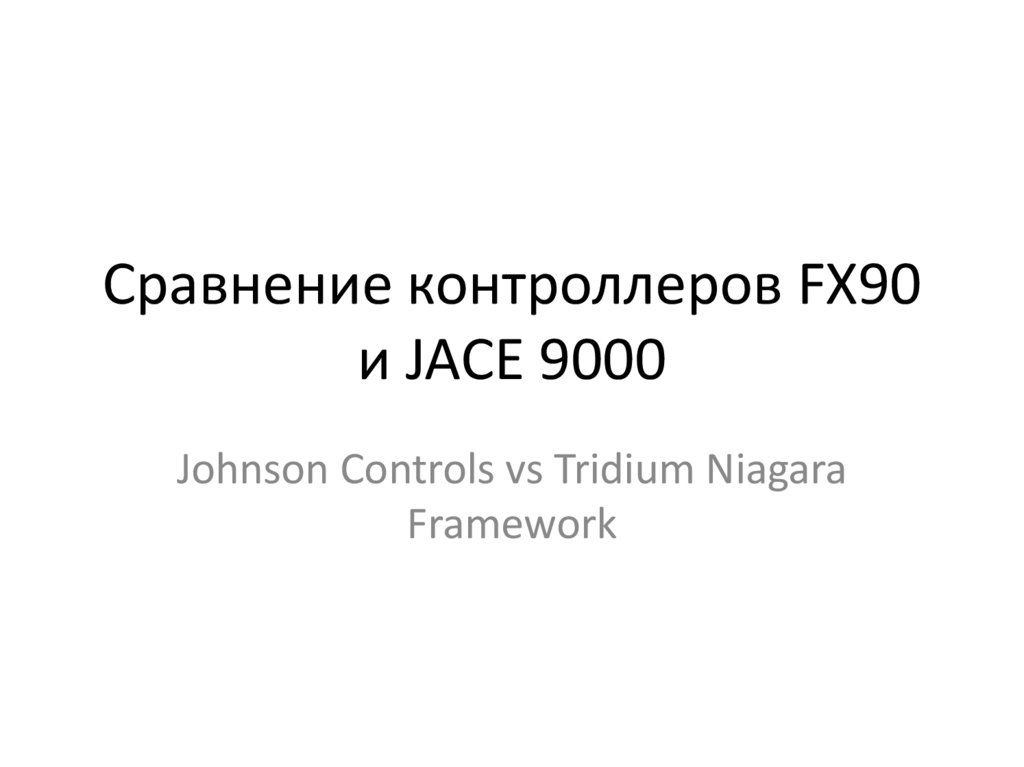

10. Сравнение контроллеров FX90 и JACE 9000

Johnson Controls vs Tridium Niagara
Framework

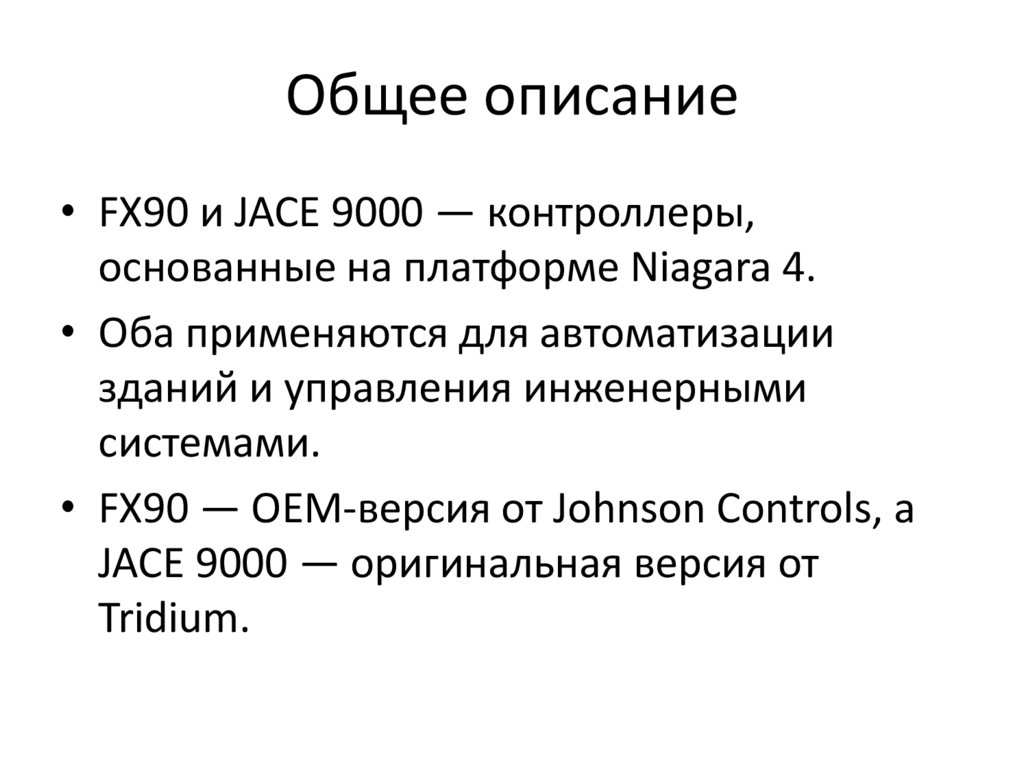

11. Общее описание

• FX90 и JACE 9000 — контроллеры,
основанные на платформе Niagara 4.
• Оба применяются для автоматизации
зданий и управления инженерными
системами.
• FX90 — OEM-версия от Johnson Controls, а
JACE 9000 — оригинальная версия от
Tridium.

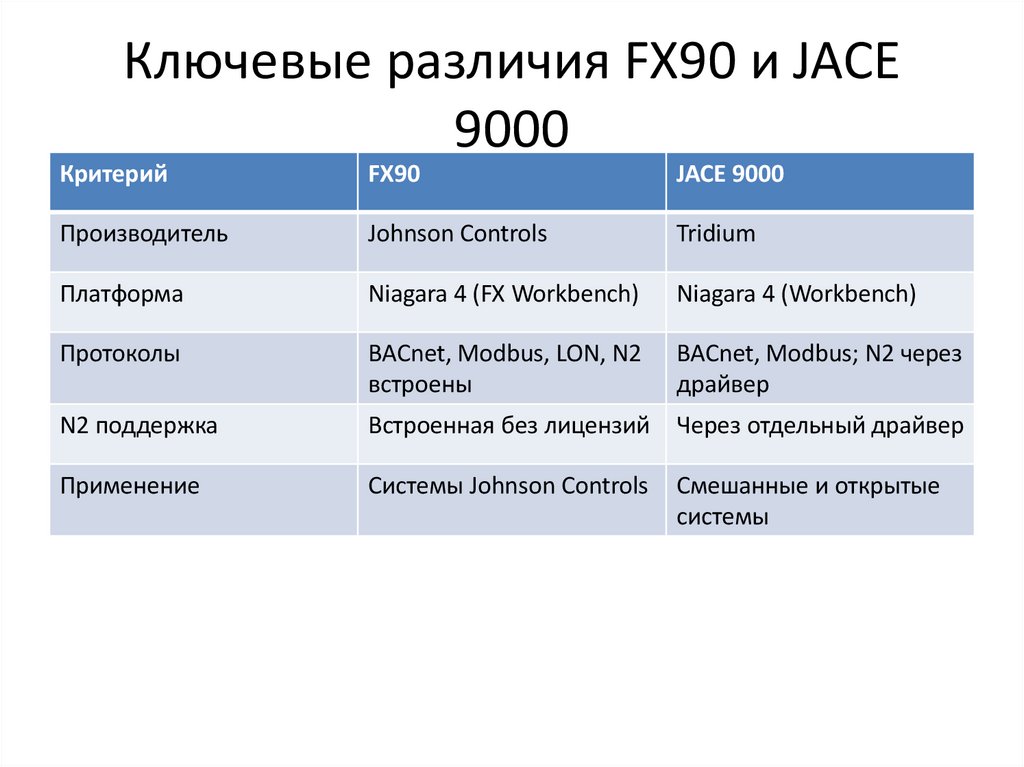

12. Ключевые различия FX90 и JACE 9000

Критерий
FX90
JACE 9000
Производитель
Johnson Controls
Tridium
Платформа
Niagara 4 (FX Workbench)
Niagara 4 (Workbench)
Протоколы
BACnet, Modbus, LON, N2
встроены
BACnet, Modbus; N2 через
драйвер
N2 поддержка
Встроенная без лицензий
Через отдельный драйвер
Применение
Системы Johnson Controls
Смешанные и открытые
системы

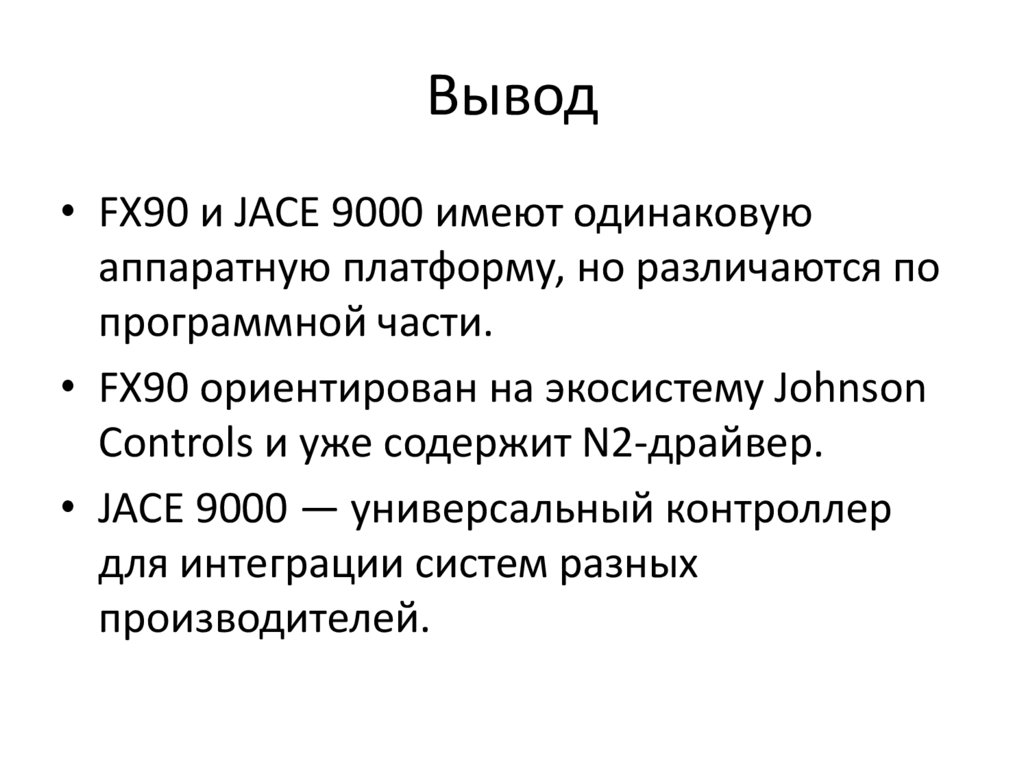

13. Вывод

• FX90 и JACE 9000 имеют одинаковую
аппаратную платформу, но различаются по
программной части.
• FX90 ориентирован на экосистему Johnson
Controls и уже содержит N2-драйвер.
• JACE 9000 — универсальный контроллер
для интеграции систем разных
производителей.
