Антенно-мачтовые сооружения

1. Организация и осуществление контроля качества при устройстве антенно-мачтовых сооружений

Выполнил: ст. гр. 1ПГ08
Газизов Р. Я.

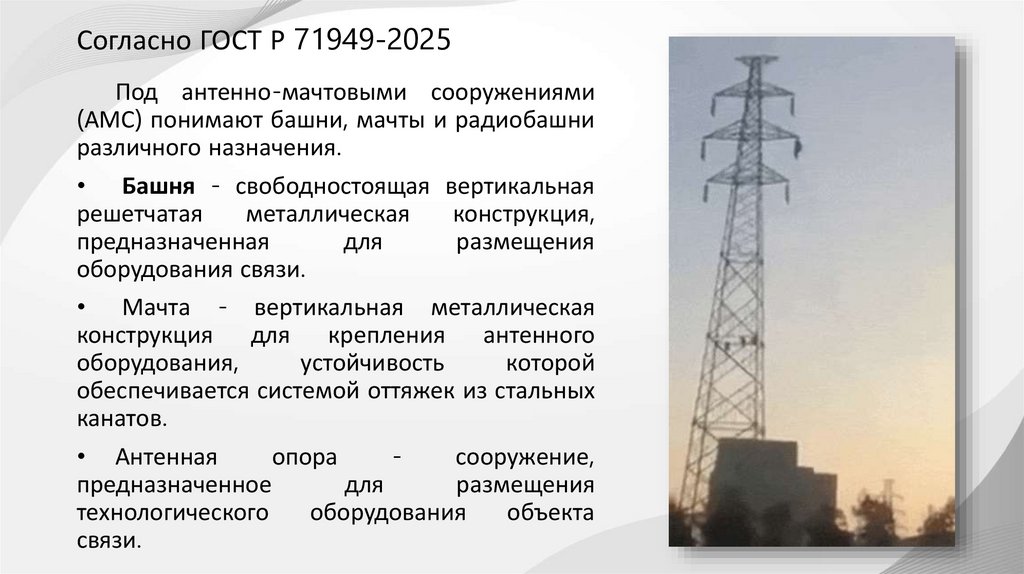

2. Согласно ГОСТ Р 71949-2025

Под антенно-мачтовыми сооружениями
(АМС) понимают башни, мачты и радиобашни
различного назначения.
• Башня - свободностоящая вертикальная
решетчатая
металлическая
конструкция,
предназначенная
для
размещения
оборудования связи.
• Мачта - вертикальная металлическая
конструкция для крепления антенного
оборудования,
устойчивость
которой
обеспечивается системой оттяжек из стальных
канатов.
• Антенная
опора
сооружение,
предназначенное
для
размещения
технологического
оборудования
объекта
связи.

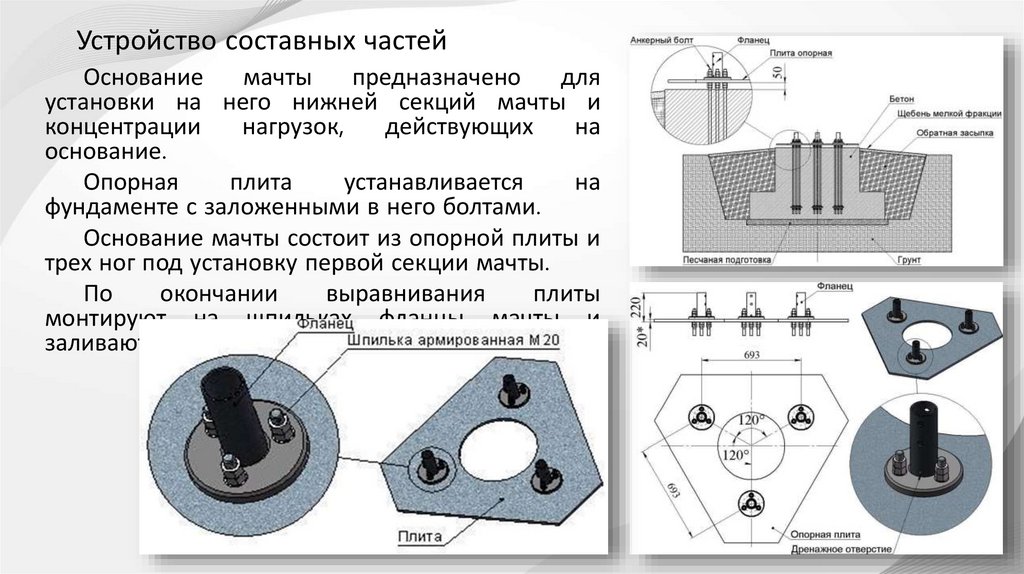

3. Устройство составных частей

Основание
мачты
предназначено
для
установки на него нижней секций мачты и
концентрации
нагрузок,
действующих
на
основание.
Опорная
плита
устанавливается
на
фундаменте с заложенными в него болтами.
Основание мачты состоит из опорной плиты и
трех ног под установку первой секции мачты.
По
окончании
выравнивания
плиты
монтируют на шпильках фланцы мачты и
заливают пустое пространство бетоном.

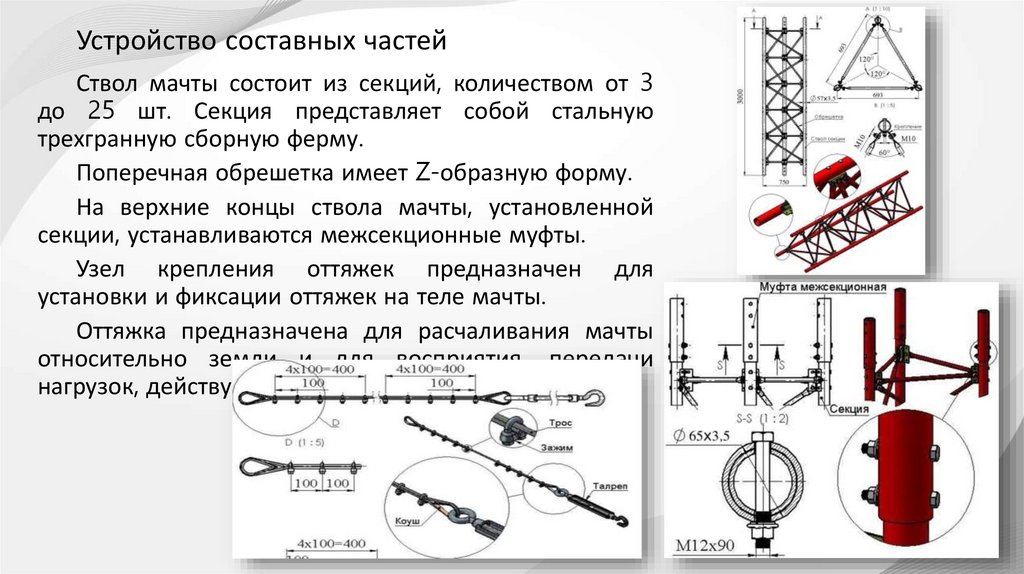

4. Устройство составных частей

Ствол мачты состоит из секций, количеством от 3
до 25 шт. Секция представляет собой стальную
трехгранную сборную ферму.
Поперечная обрешетка имеет Z-образную форму.
На верхние концы ствола мачты, установленной
секции, устанавливаются межсекционные муфты.
Узел крепления оттяжек предназначен для
установки и фиксации оттяжек на теле мачты.
Оттяжка предназначена для расчаливания мачты
относительно земли и для восприятия, передачи
нагрузок, действующих на мачтовое устройство.

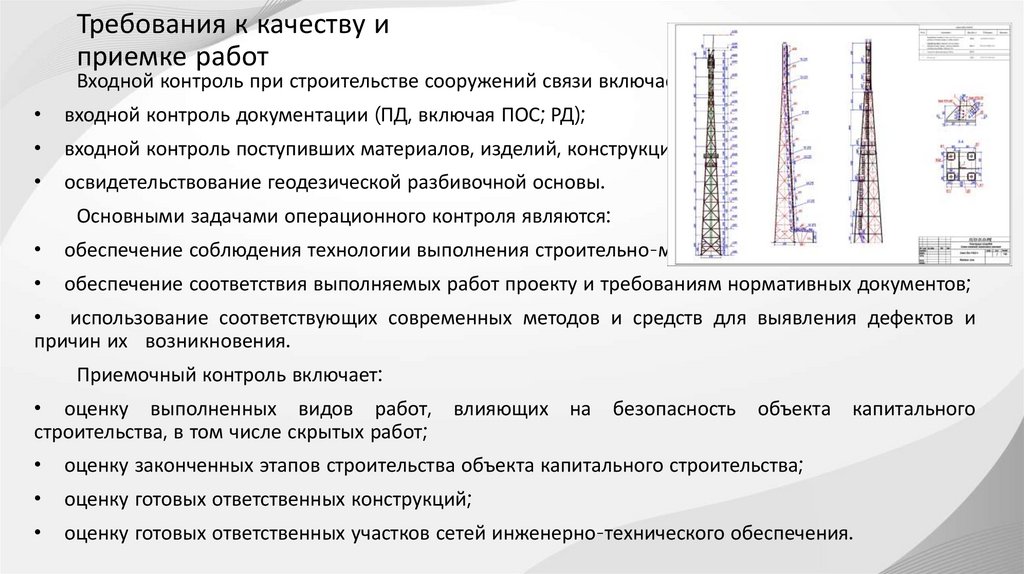

5. Требования к качеству и приемке работ

Входной контроль при строительстве сооружений связи включает:
входной контроль документации (ПД, включая ПОС; РД);
входной контроль поступивших материалов, изделий, конструкций;
освидетельствование геодезической разбивочной основы.
Основными задачами операционного контроля являются:
обеспечение соблюдения технологии выполнения строительно-монтажных работ;
обеспечение соответствия выполняемых работ проекту и требованиям нормативных документов;
• использование соответствующих современных методов и средств для выявления дефектов и
причин их возникновения.
Приемочный контроль включает:
• оценку выполненных видов работ, влияющих на
строительства, в том числе скрытых работ;
безопасность
объекта
капитального
оценку законченных этапов строительства объекта капитального строительства;
оценку готовых ответственных конструкций;
оценку готовых ответственных участков сетей инженерно-технического обеспечения.

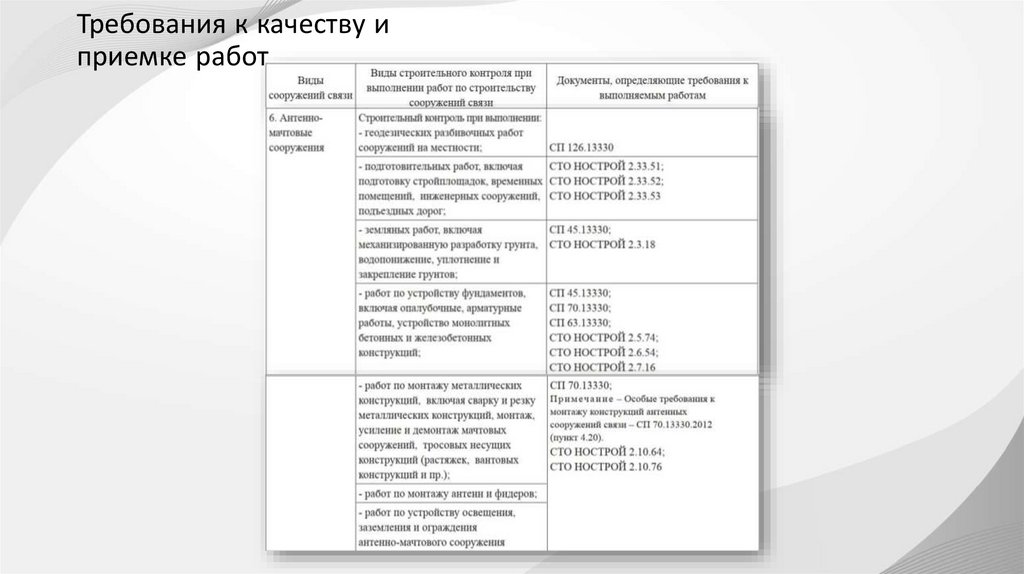

6. Требования к качеству и приемке работ

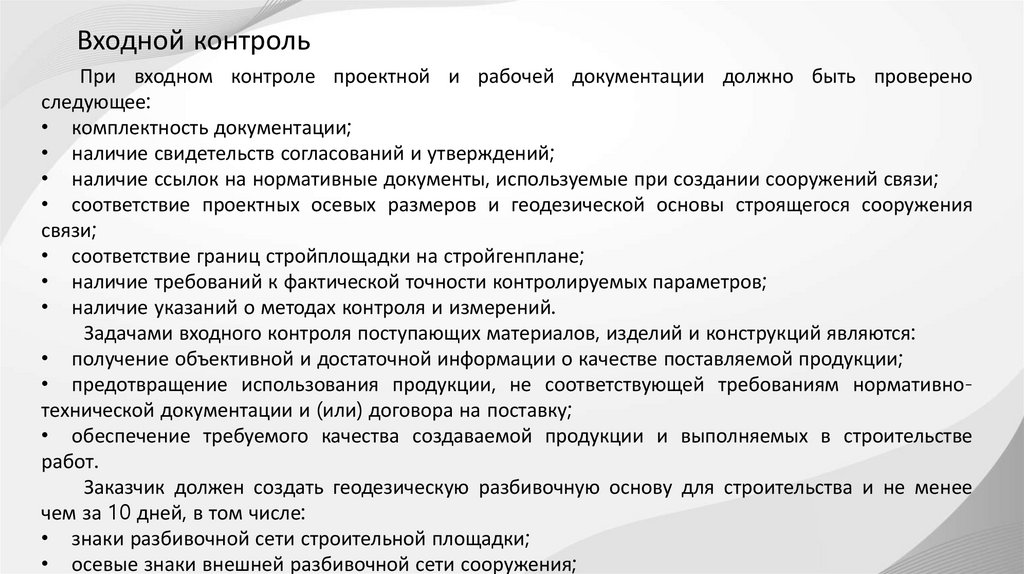

7. Входной контроль

При входном контроле проектной и рабочей документации должно быть проверено
следующее:
• комплектность документации;
• наличие свидетельств согласований и утверждений;
• наличие ссылок на нормативные документы, используемые при создании сооружений связи;
• соответствие проектных осевых размеров и геодезической основы строящегося сооружения
связи;
• соответствие границ стройплощадки на стройгенплане;
• наличие требований к фактической точности контролируемых параметров;
• наличие указаний о методах контроля и измерений.
Задачами входного контроля поступающих материалов, изделий и конструкций являются:
• получение объективной и достаточной информации о качестве поставляемой продукции;
• предотвращение использования продукции, не соответствующей требованиям нормативнотехнической документации и (или) договора на поставку;
• обеспечение требуемого качества создаваемой продукции и выполняемых в строительстве
работ.
Заказчик должен создать геодезическую разбивочную основу для строительства и не менее
чем за 10 дней, в том числе:
• знаки разбивочной сети строительной площадки;
• осевые знаки внешней разбивочной сети сооружения;

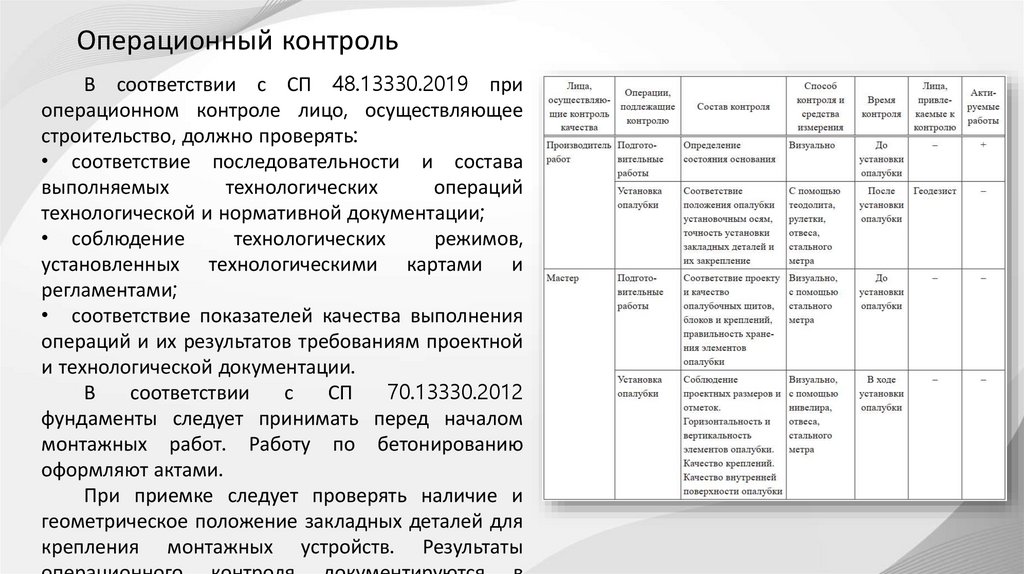

8. Операционный контроль

В соответствии с СП 48.13330.2019 при
операционном контроле лицо, осуществляющее
строительство, должно проверять:
• соответствие последовательности и состава
выполняемых
технологических
операций
технологической и нормативной документации;
• соблюдение
технологических
режимов,
установленных технологическими картами и
регламентами;
• соответствие показателей качества выполнения
операций и их результатов требованиям проектной
и технологической документации.
В
соответствии
с
СП
70.13330.2012
фундаменты следует принимать перед началом
монтажных работ. Работу по бетонированию
оформляют актами.
При приемке следует проверять наличие и
геометрическое положение закладных деталей для
крепления монтажных устройств. Результаты

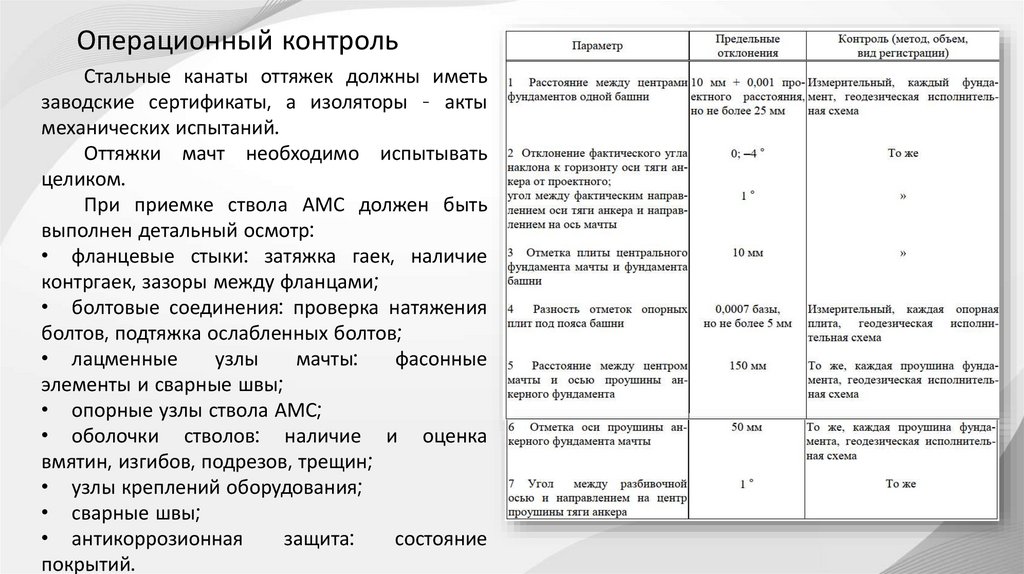

9. Операционный контроль

Стальные канаты оттяжек должны иметь
заводские сертификаты, а изоляторы - акты
механических испытаний.
Оттяжки мачт необходимо испытывать
целиком.
При приемке ствола АМС должен быть
выполнен детальный осмотр:
• фланцевые стыки: затяжка гаек, наличие
контргаек, зазоры между фланцами;
• болтовые соединения: проверка натяжения
болтов, подтяжка ослабленных болтов;
• лацменные
узлы
мачты:
фасонные
элементы и сварные швы;
• опорные узлы ствола АМС;
• оболочки стволов: наличие и оценка
вмятин, изгибов, подрезов, трещин;
• узлы креплений оборудования;
• сварные швы;
• антикоррозионная
защита:
состояние
покрытий.

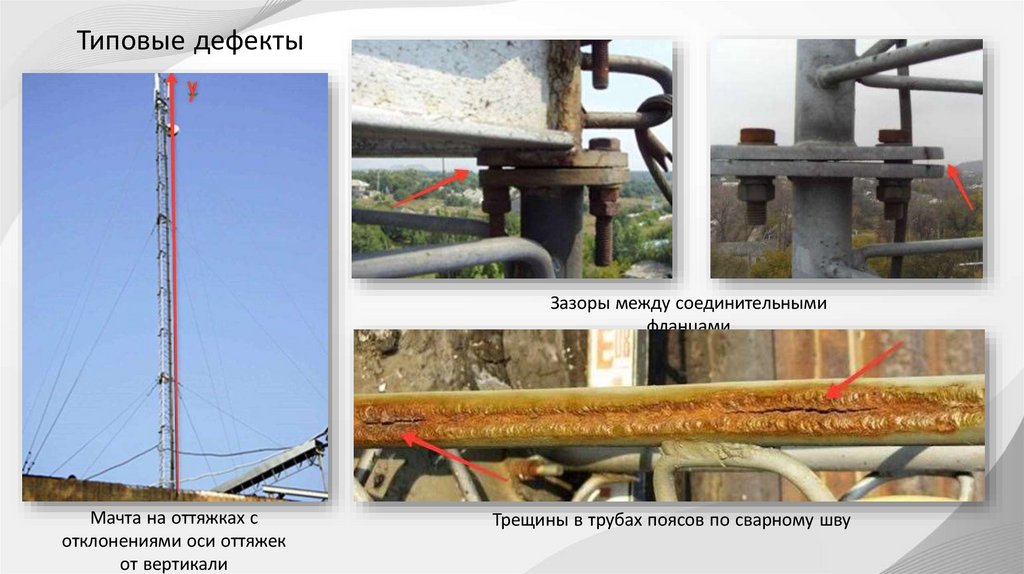

10. Типовые дефекты

Зазоры между соединительными
фланцами
Мачта на оттяжках с
отклонениями оси оттяжек
от вертикали
Трещины в трубах поясов по сварному шву

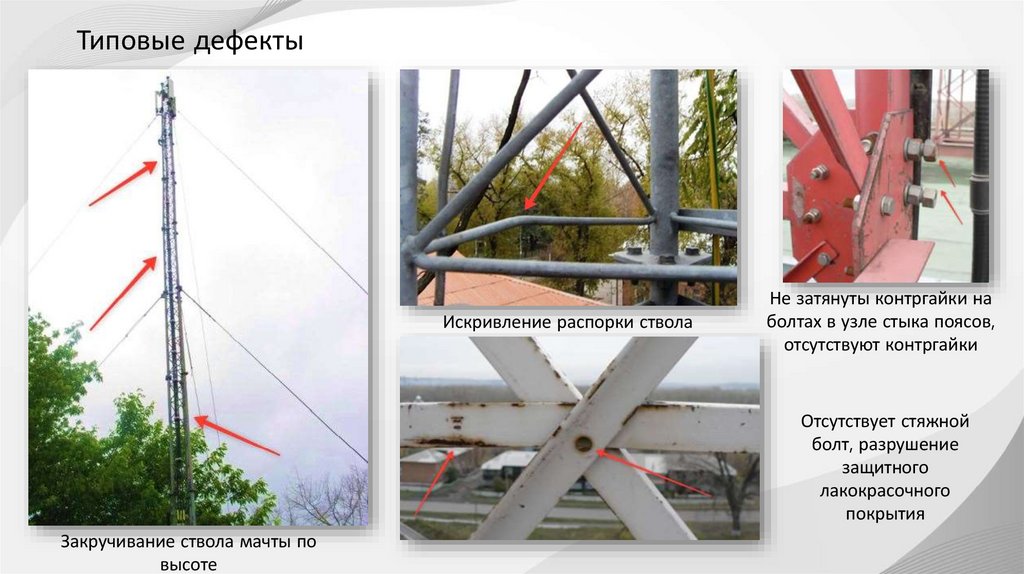

11. Типовые дефекты

Искривление распорки ствола
Не затянуты контргайки на
болтах в узле стыка поясов,
отсутствуют контргайки
Отсутствует стяжной
болт, разрушение
защитного
лакокрасочного
покрытия
Закручивание ствола мачты по
высоте

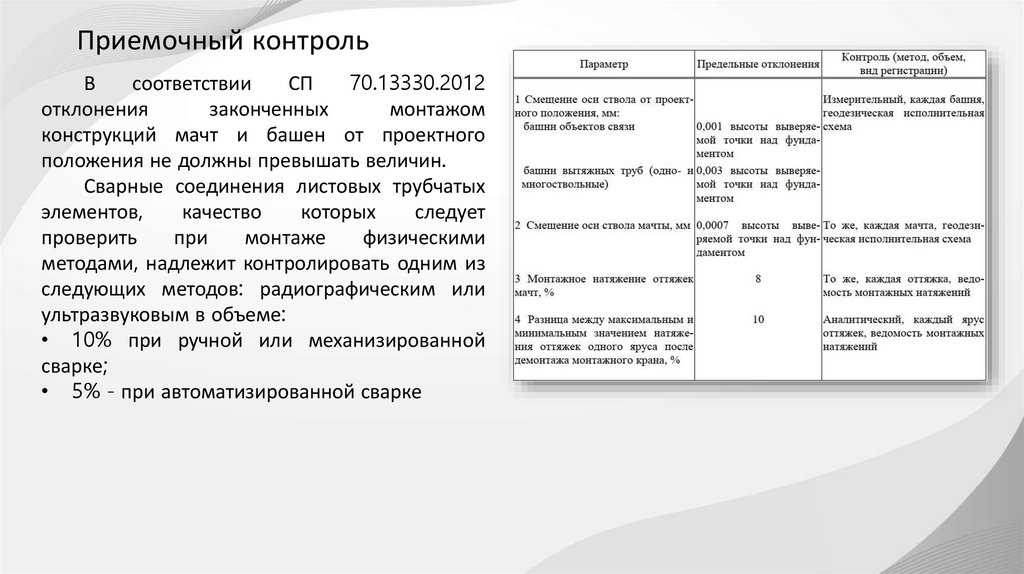

12. Приемочный контроль

В
соответствии
СП
70.13330.2012
отклонения
законченных
монтажом
конструкций мачт и башен от проектного
положения не должны превышать величин.
Сварные соединения листовых трубчатых
элементов,
качество
которых
следует
проверить
при
монтаже
физическими
методами, надлежит контролировать одним из
следующих методов: радиографическим или
ультразвуковым в объеме:
• 10% при ручной или механизированной
сварке;
• 5% - при автоматизированной сварке

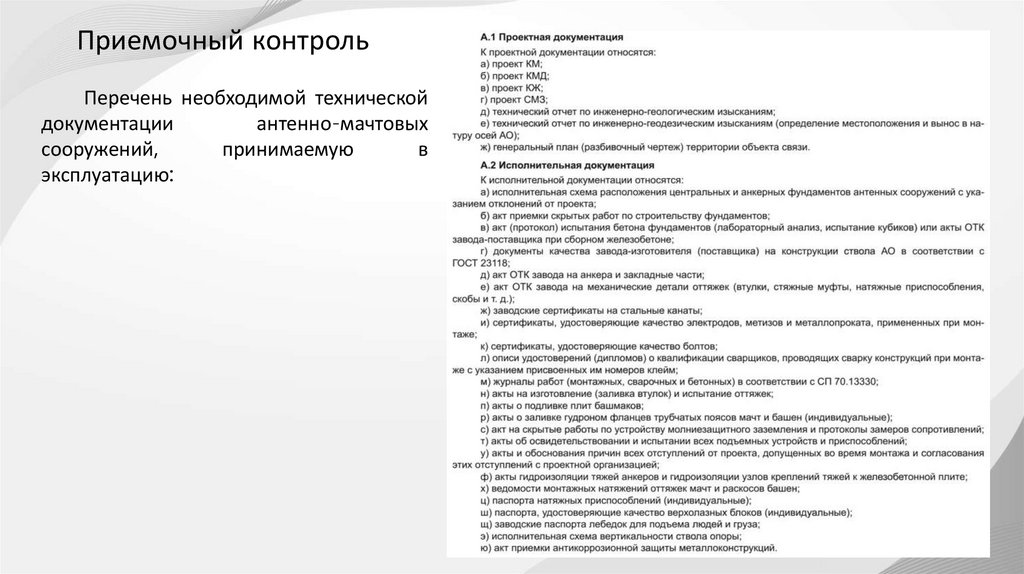

13. Приемочный контроль

Перечень необходимой технической
документации
антенно-мачтовых
сооружений,
принимаемую
в
эксплуатацию:
