материаловедние

1.

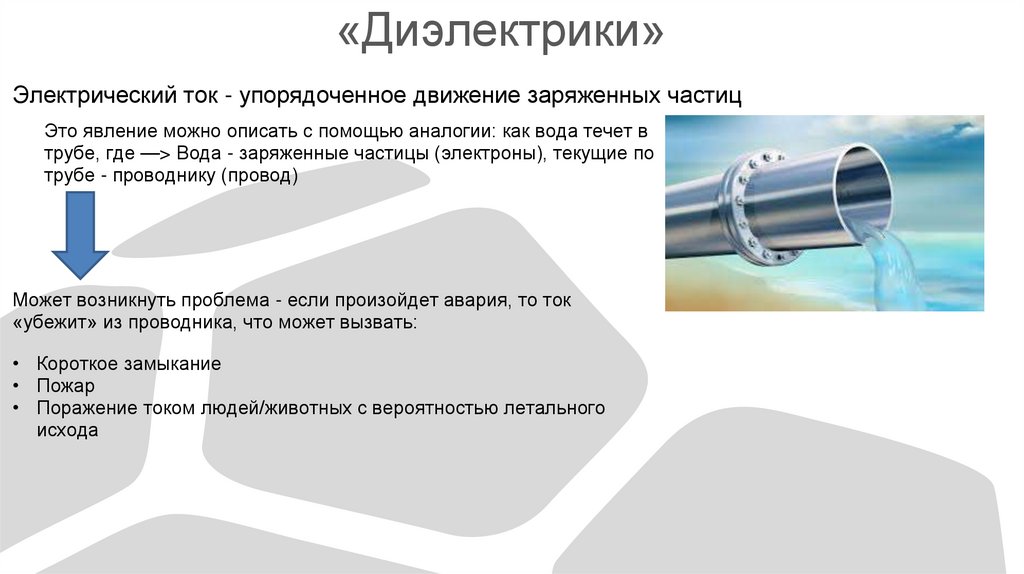

«Диэлектрики»
Электрический ток - упорядоченное движение заряженных частиц
Это явление можно описать с помощью аналогии: как вода течет в
трубе, где —> Вода - заряженные частицы (электроны), текущие по
трубе - проводнику (провод)
Может возникнуть проблема - если произойдет авария, то ток
«убежит» из проводника, что может вызвать:
• Короткое замыкание
• Пожар
• Поражение током людей/животных с вероятностью летального
исхода

2.

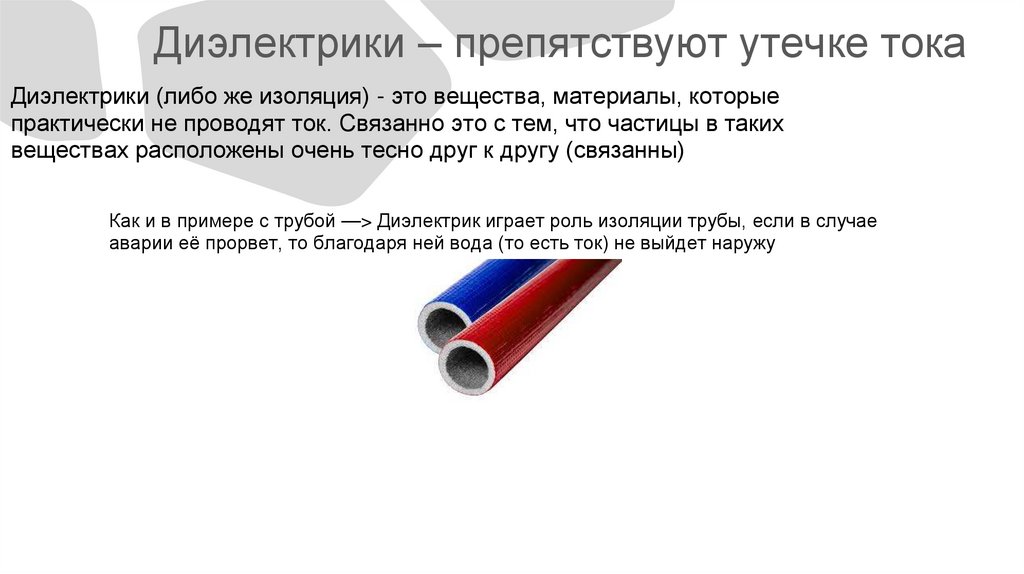

Диэлектрики – препятствуют утечке тока
Диэлектрики (либо же изоляция) - это вещества, материалы, которые
практически не проводят ток. Связанно это с тем, что частицы в таких
веществах расположены очень тесно друг к другу (связанны)
Как и в примере с трубой —> Диэлектрик играет роль изоляции трубы, если в случае
аварии её прорвет, то благодаря ней вода (то есть ток) не выйдет наружу

3.

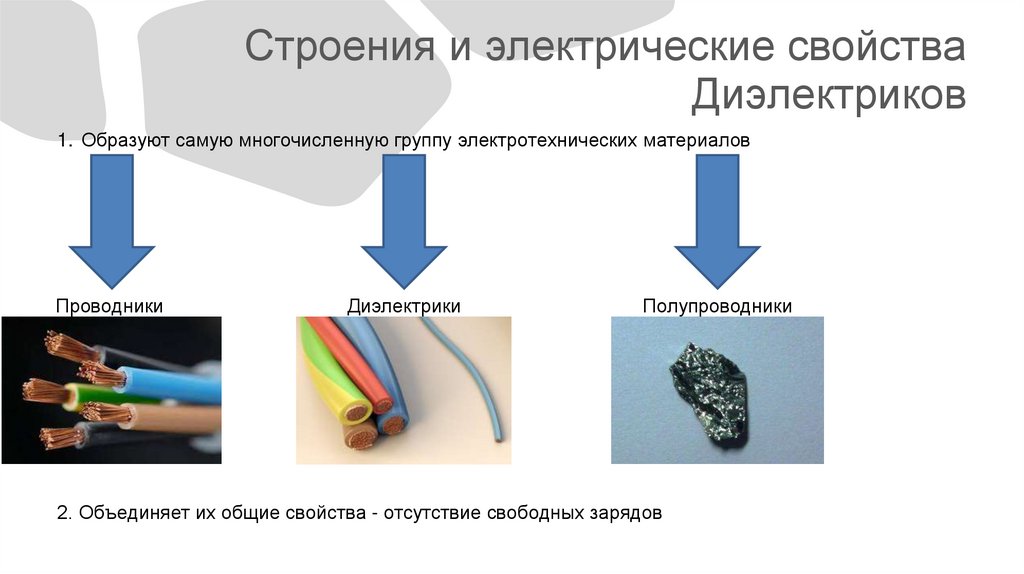

Строения и электрические свойства
Диэлектриков
1. Образуют самую многочисленную группу электротехнических материалов
Проводники
Диэлектрики
Полупроводники
2. Объединяет их общие свойства - отсутствие свободных зарядов

4.

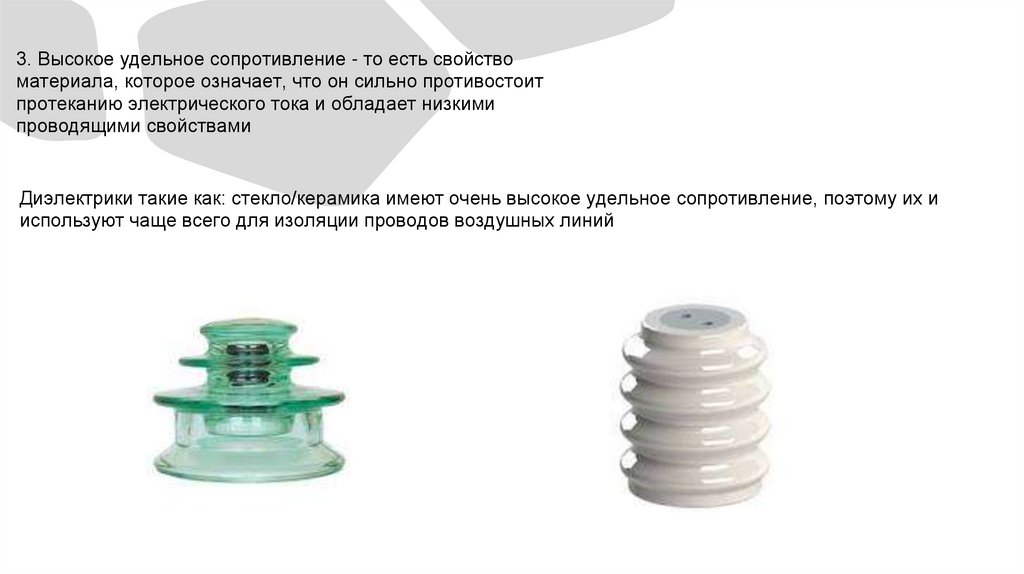

3. Высокое удельное сопротивление - то есть свойство
материала, которое означает, что он сильно противостоит
протеканию электрического тока и обладает низкими
проводящими свойствами
Диэлектрики такие как: стекло/керамика имеют очень высокое удельное сопротивление, поэтому их и
используют чаще всего для изоляции проводов воздушных линий

5.

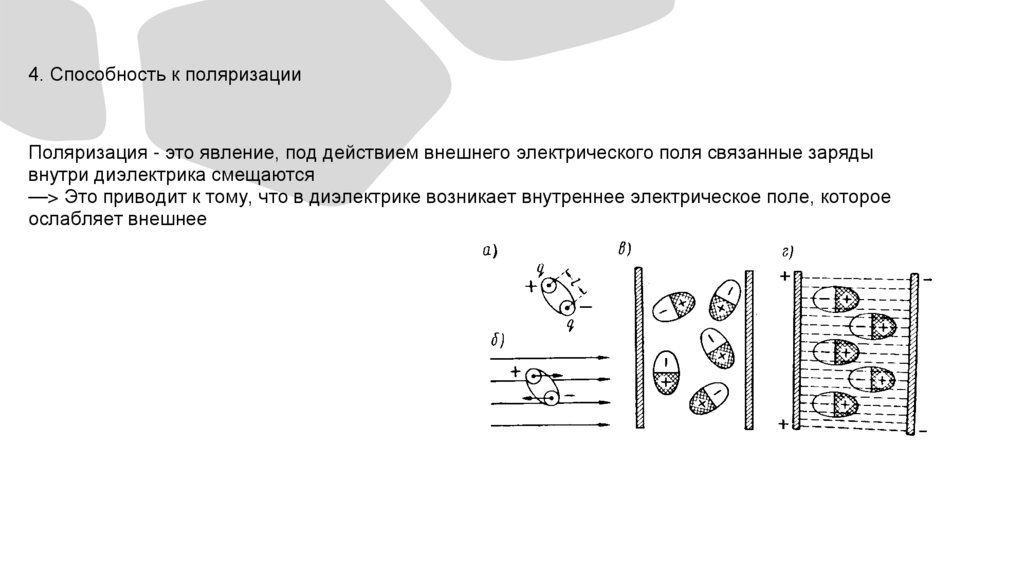

4. Способность к поляризации
Поляризация - это явление, под действием внешнего электрического поля связанные заряды
внутри диэлектрика смещаются
—> Это приводит к тому, что в диэлектрике возникает внутреннее электрическое поле, которое
ослабляет внешнее

6.

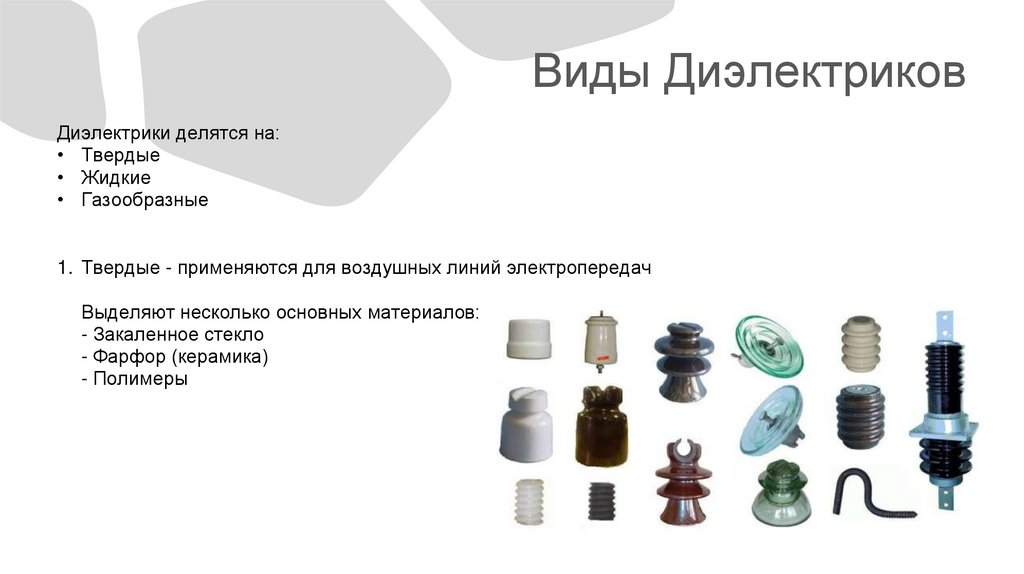

Виды Диэлектриков
Диэлектрики делятся на:
• Твердые
• Жидкие
• Газообразные
1. Твердые - применяются для воздушных линий электропередач
Выделяют несколько основных материалов:
- Закаленное стекло
- Фарфор (керамика)
- Полимеры

7.

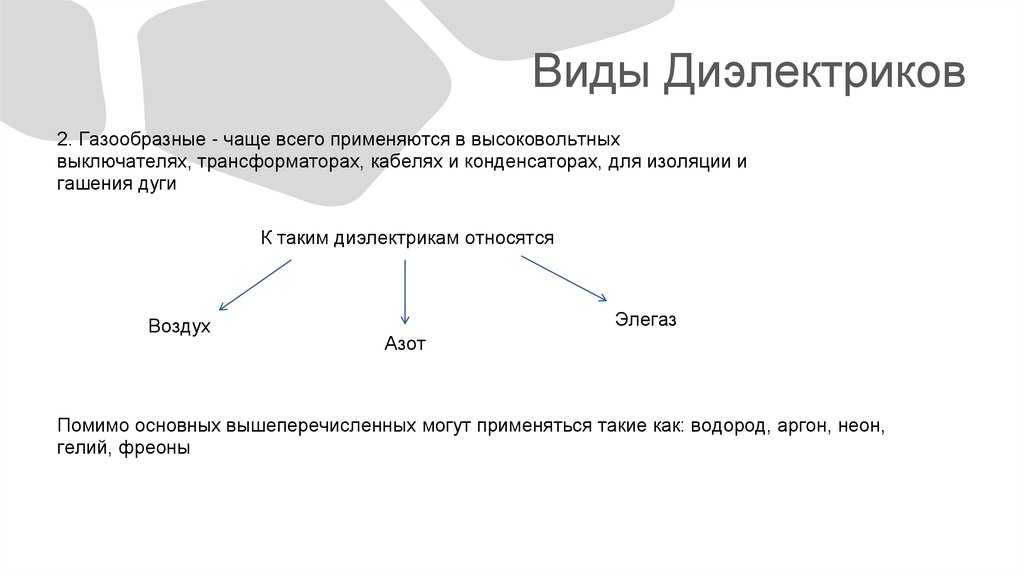

Виды Диэлектриков
2. Газообразные - чаще всего применяются в высоковольтных
выключателях, трансформаторах, кабелях и конденсаторах, для изоляции и
гашения дуги
К таким диэлектрикам относятся
Воздух
Элегаз
Азот
Помимо основных вышеперечисленных могут применяться такие как: водород, аргон, неон,
гелий, фреоны

8.

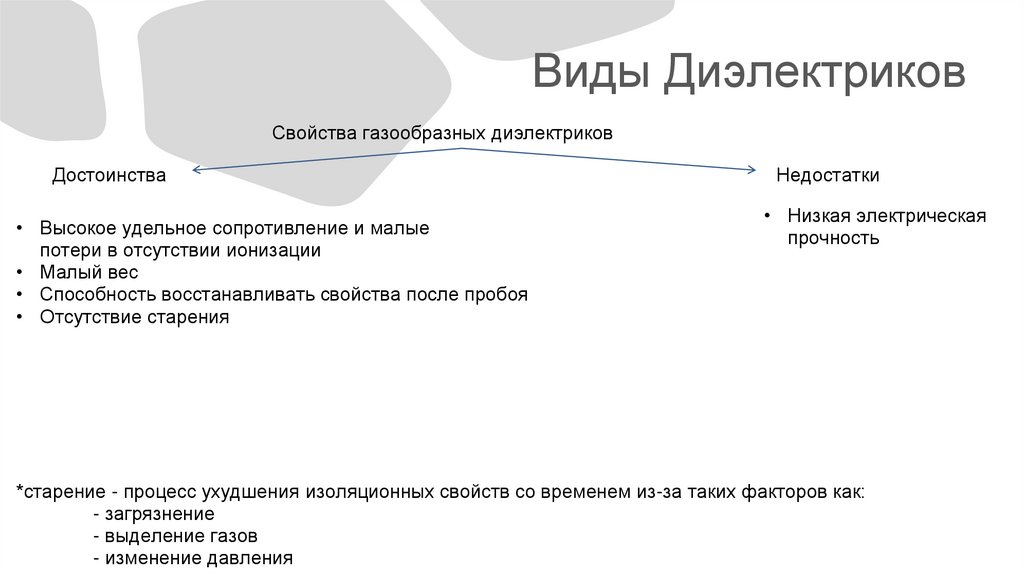

Виды Диэлектриков
Свойства газообразных диэлектриков
Достоинства
• Высокое удельное сопротивление и малые
потери в отсутствии ионизации
• Малый вес
• Способность восстанавливать свойства после пробоя
• Отсутствие старения
Недостатки
• Низкая электрическая
прочность
*старение - процесс ухудшения изоляционных свойств со временем из-за таких факторов как:
- загрязнение
- выделение газов
- изменение давления

9.

Виды Диэлектриков

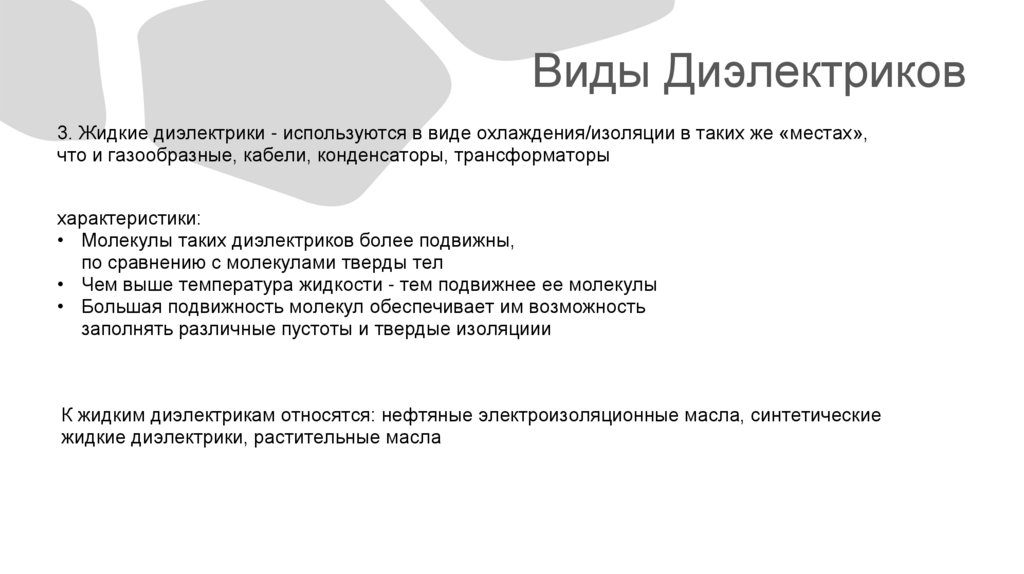

3. Жидкие диэлектрики - используются в виде охлаждения/изоляции в таких же «местах»,
что и газообразные, кабели, конденсаторы, трансформаторы
характеристики:
• Молекулы таких диэлектриков более подвижны,
по сравнению с молекулами тверды тел
• Чем выше температура жидкости - тем подвижнее ее молекулы
• Большая подвижность молекул обеспечивает им возможность
заполнять различные пустоты и твердые изоляциии
К жидким диэлектрикам относятся: нефтяные электроизоляционные масла, синтетические
жидкие диэлектрики, растительные масла

10.

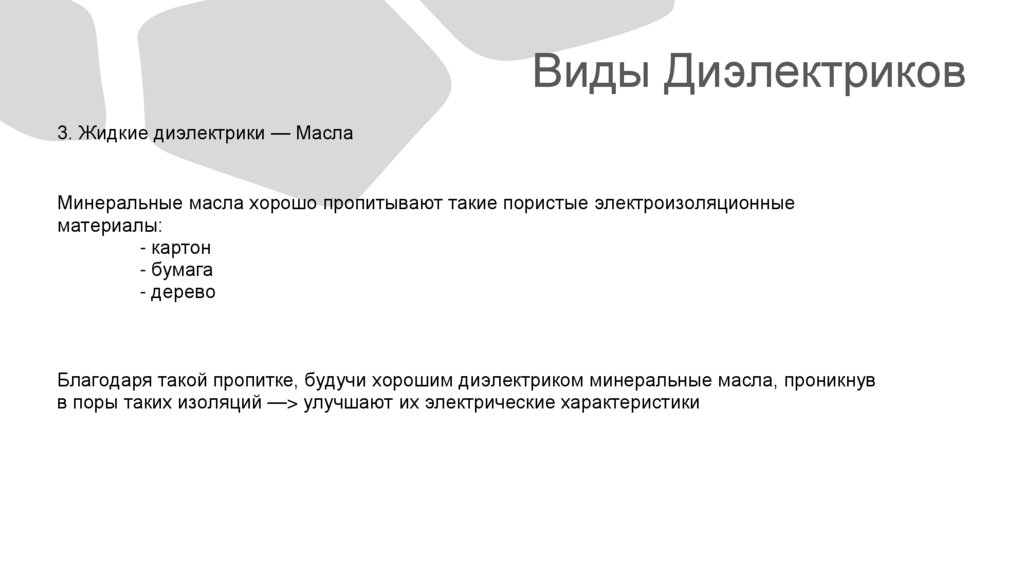

Виды Диэлектриков
3. Жидкие диэлектрики — Масла
Минеральные масла хорошо пропитывают такие пористые электроизоляционные
материалы:
- картон
- бумага
- дерево
Благодаря такой пропитке, будучи хорошим диэлектриком минеральные масла, проникнув
в поры таких изоляций —> улучшают их электрические характеристики
