БПЛА России. Гундырев Андрей. ОЗ-34

1.

Назначения, задачи, организация и
основные ЛТХ БПЛА России.
Подготовил Гундырев Андрей. ОЗ-34

2.

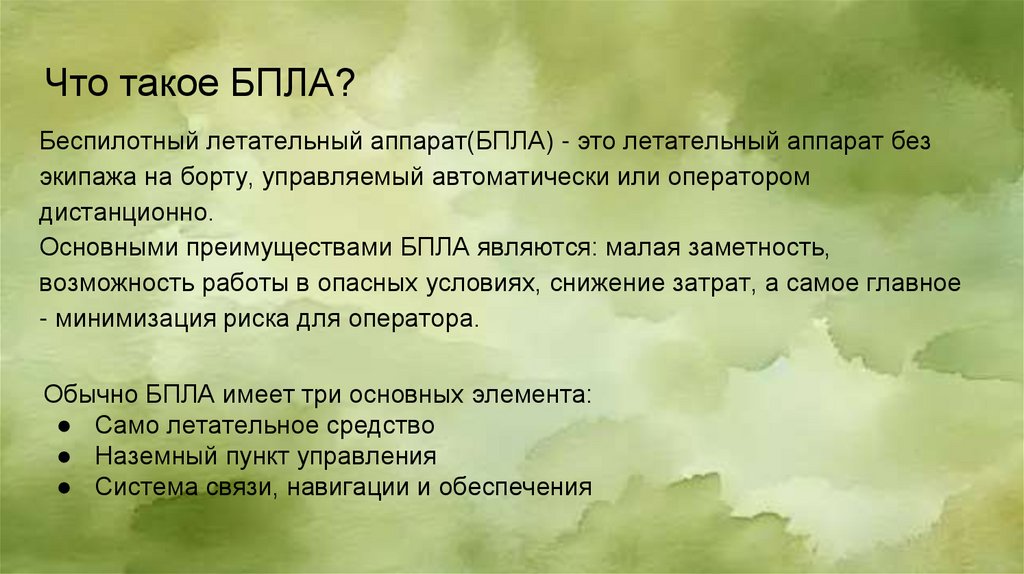

Что такое БПЛА?
Беспилотный летательный аппарат(БПЛА) - это летательный аппарат без
экипажа на борту, управляемый автоматически или оператором
дистанционно.
Основными преимуществами БПЛА являются: малая заметность,
возможность работы в опасных условиях, снижение затрат, а самое главное
- минимизация риска для оператора.
Обычно БПЛА имеет три основных элемента:
● Само летательное средство
● Наземный пункт управления
● Система связи, навигации и обеспечения

3.

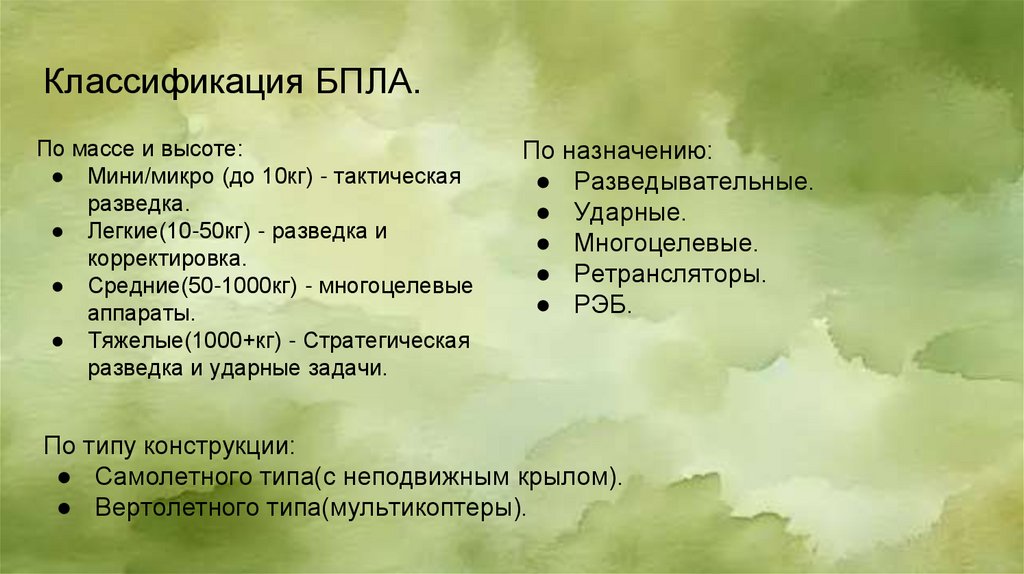

Классификация БПЛА.
По массе и высоте:
● Мини/микро (до 10кг) - тактическая
разведка.
● Легкие(10-50кг) - разведка и
корректировка.
● Средние(50-1000кг) - многоцелевые
аппараты.
● Тяжелые(1000+кг) - Стратегическая
разведка и ударные задачи.
По назначению:
● Разведывательные.
● Ударные.
● Многоцелевые.
● Ретрансляторы.
● РЭБ.
По типу конструкции:
● Самолетного типа(с неподвижным крылом).
● Вертолетного типа(мультикоптеры).

4.

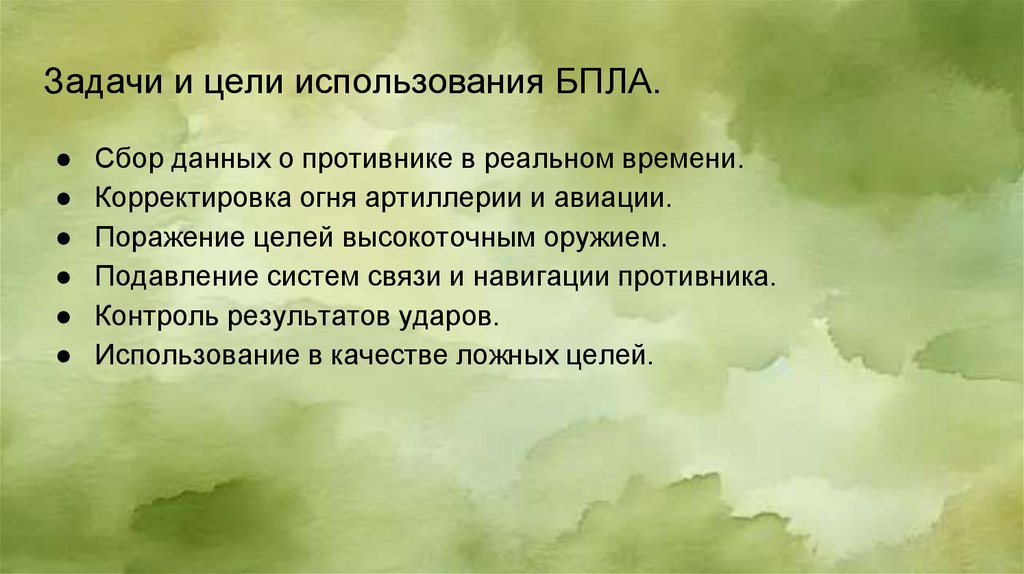

Задачи и цели использования БПЛА.
Сбор данных о противнике в реальном времени.
Корректировка огня артиллерии и авиации.
Поражение целей высокоточным оружием.
Подавление систем связи и навигации противника.
Контроль результатов ударов.
Использование в качестве ложных целей.

5.

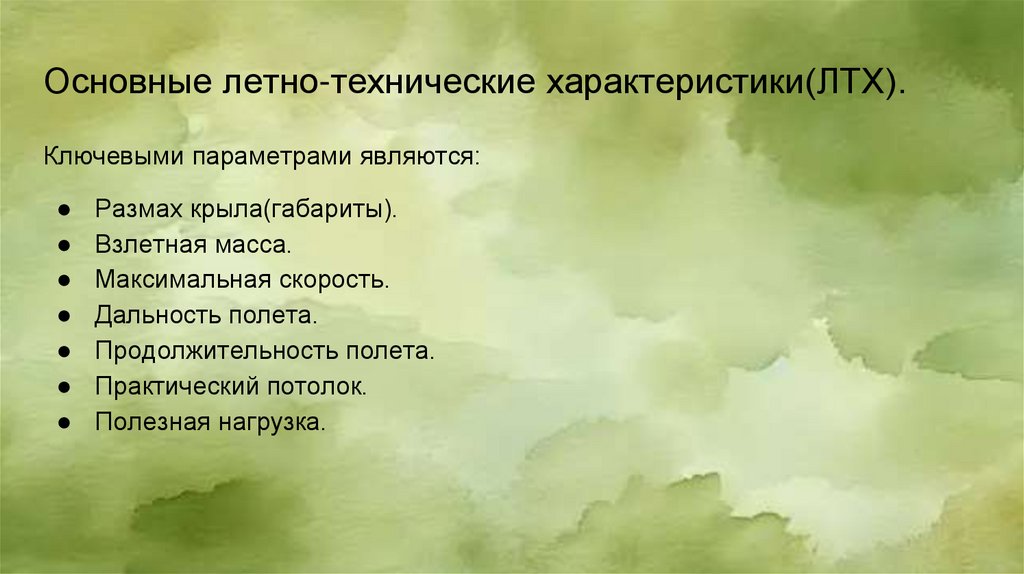

Основные летно-технические характеристики(ЛТХ).
Ключевыми параметрами являются:
Размах крыла(габариты).
Взлетная масса.
Максимальная скорость.
Дальность полета.
Продолжительность полета.
Практический потолок.
Полезная нагрузка.

6.

Обзор российских БПЛА:
тактическое звено.

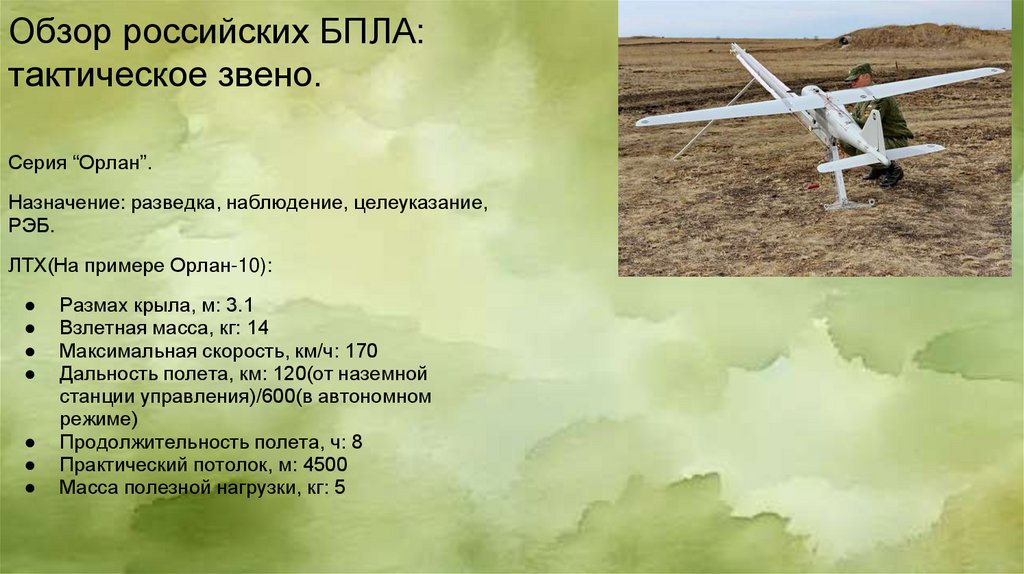

Серия “Орлан”.
Назначение: разведка, наблюдение, целеуказание,
РЭБ.
ЛТХ(На примере Орлан-10):
Размах крыла, м: 3.1
Взлетная масса, кг: 14
Максимальная скорость, км/ч: 170
Дальность полета, км: 120(от наземной
станции управления)/600(в автономном
режиме)
Продолжительность полета, ч: 8
Практический потолок, м: 4500
Масса полезной нагрузки, кг: 5

7.

Обзор российских БПЛА:
тактическое звено.

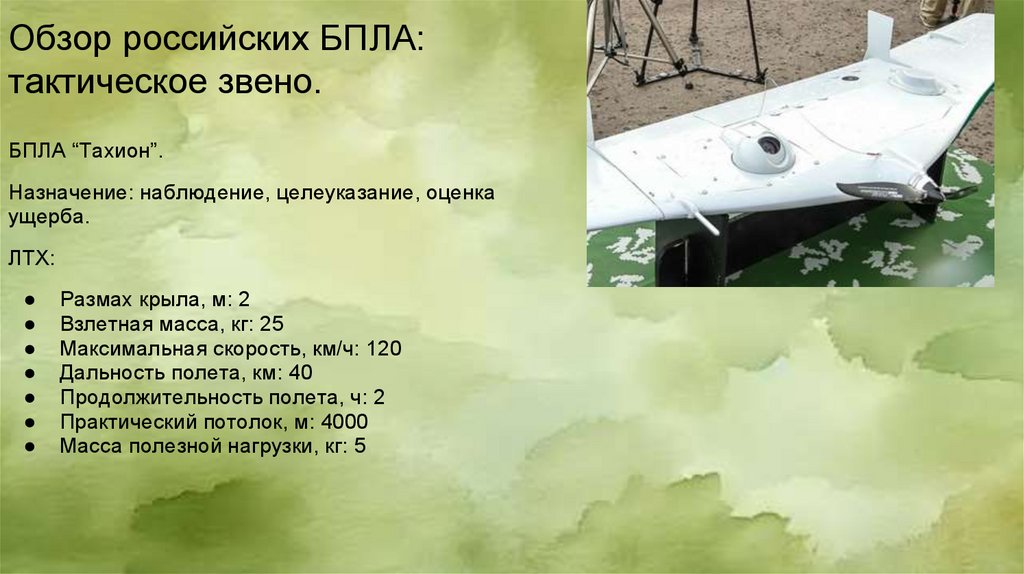

БПЛА “Тахион”.
Назначение: наблюдение, целеуказание, оценка
ущерба.
ЛТХ:
Размах крыла, м: 2
Взлетная масса, кг: 25
Максимальная скорость, км/ч: 120
Дальность полета, км: 40
Продолжительность полета, ч: 2
Практический потолок, м: 4000
Масса полезной нагрузки, кг: 5

8.

Обзор российских БПЛА:
стратегическое звено
БПЛА “Альтиус(Альтаир)”.
Назначение: дальняя разведка, поражение целей.
ЛТХ:
Размах крыла, м: 28.5
Взлетная масса, кг: 5000
Максимальная скорость, км/ч: 250
Дальность полета, км: 10000
Продолжительность полета, ч: 48
Практический потолок, м: 12000
Масса полезной нагрузки, кг: 1000

9.

Обзор российских БПЛА:
стратегическое звено

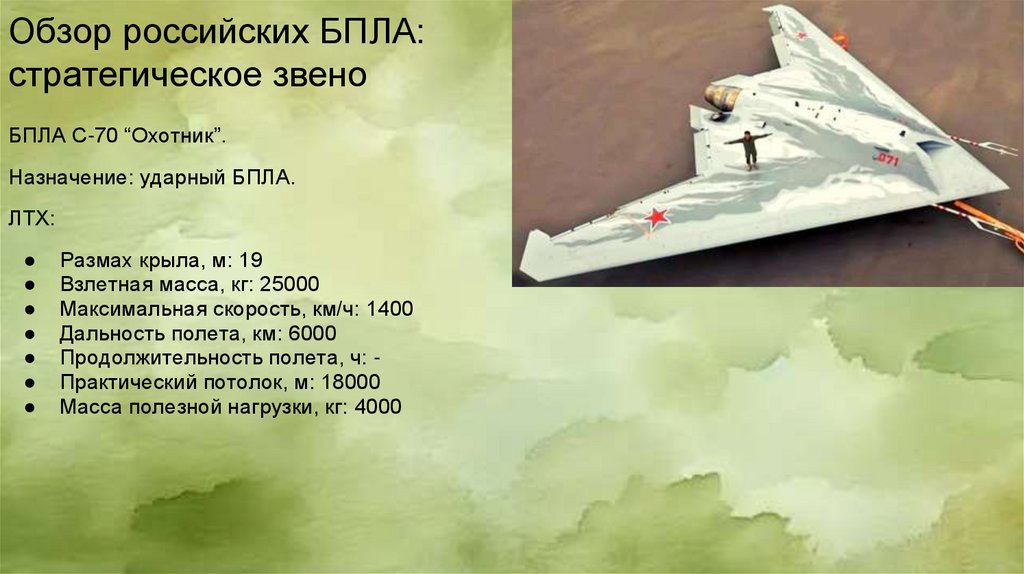

БПЛА С-70 “Охотник”.
Назначение: ударный БПЛА.
ЛТХ:
Размах крыла, м: 19
Взлетная масса, кг: 25000
Максимальная скорость, км/ч: 1400
Дальность полета, км: 6000
Продолжительность полета, ч: Практический потолок, м: 18000
Масса полезной нагрузки, кг: 4000

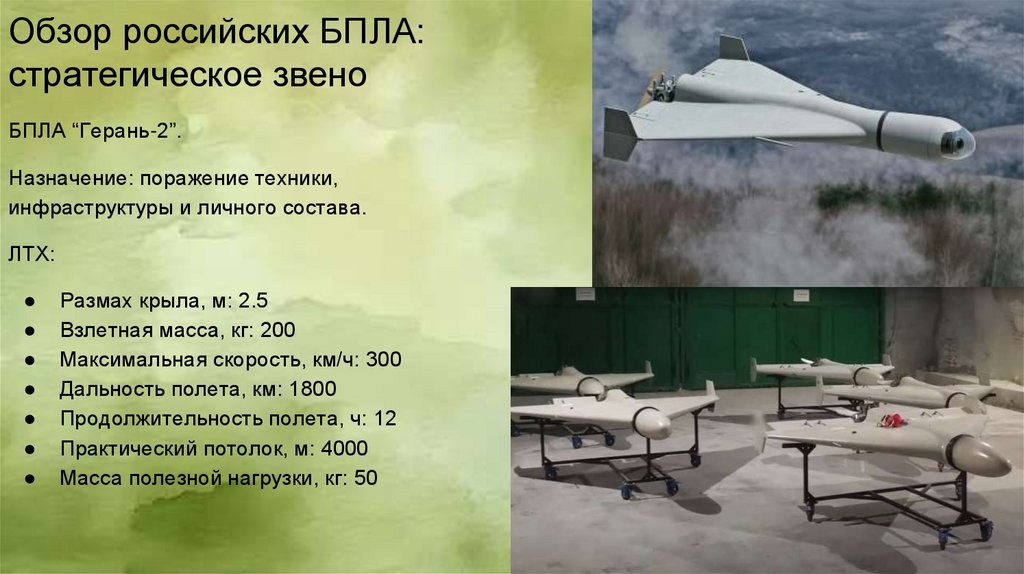

10.

Обзор российских БПЛА:
стратегическое звено
БПЛА “Герань-2”.
Назначение: поражение техники,
инфраструктуры и личного состава.
ЛТХ:
Размах крыла, м: 2.5
Взлетная масса, кг: 200
Максимальная скорость, км/ч: 300
Дальность полета, км: 1800
Продолжительность полета, ч: 12
Практический потолок, м: 4000
Масса полезной нагрузки, кг: 50

11.

Спасибо за внимание.
