1. проецирование

2.

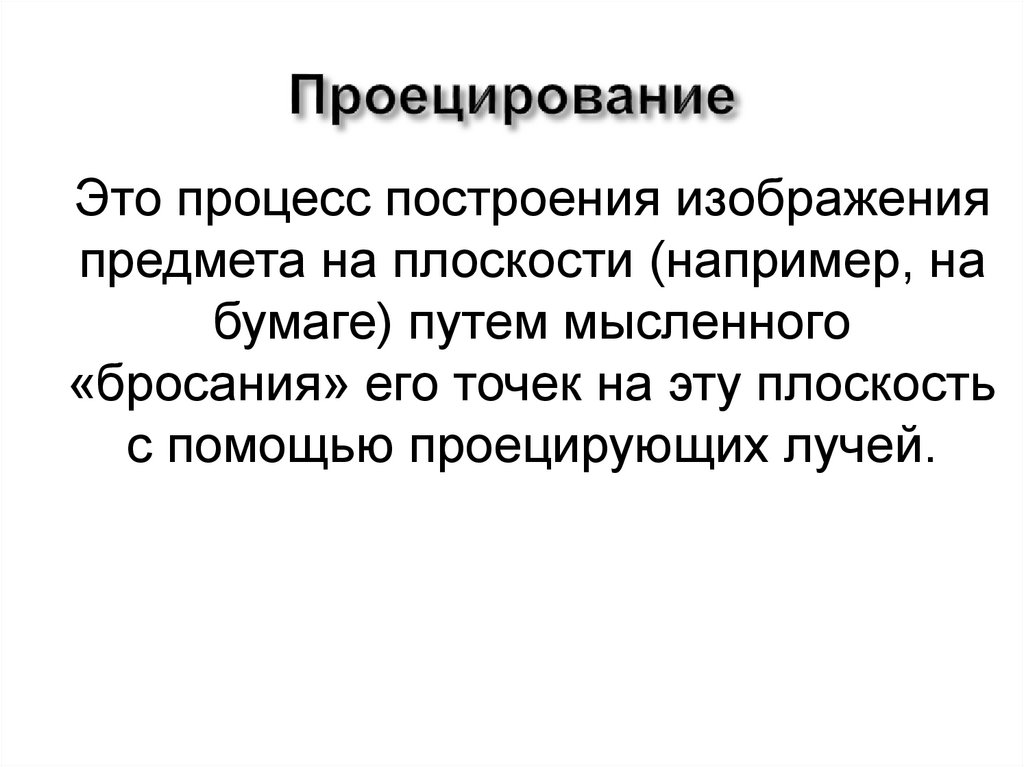

3. Проецирование

Это процесс построения изображения
предмета на плоскости (например, на
бумаге) путем мысленного
«бросания» его точек на эту плоскость
с помощью проецирующих лучей.
1. Его располагают
параллельно
плоскости проекции.
2. Через каждую
вершину проводят лучи
перпендикулярно
плоскости проекции.

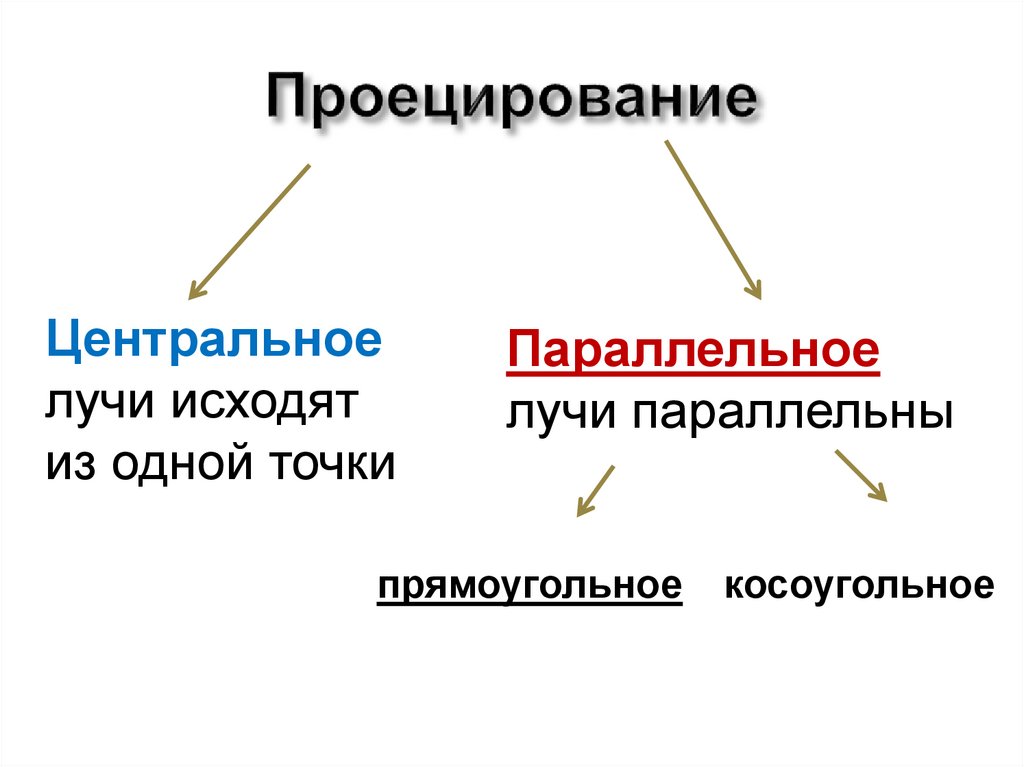

4. Проецирование

Центральное
лучи исходят
из одной точки
Параллельное
лучи параллельны
прямоугольное
косоугольное

5. Фронтальная плоскость

Если вертикальная плоскость проекций расположена перпендикулярно
взглядуИзображение, дающее наиболее полное представление
о форме и конструкции предмета, называется ГЛАВНЫМ ВИДОМ.

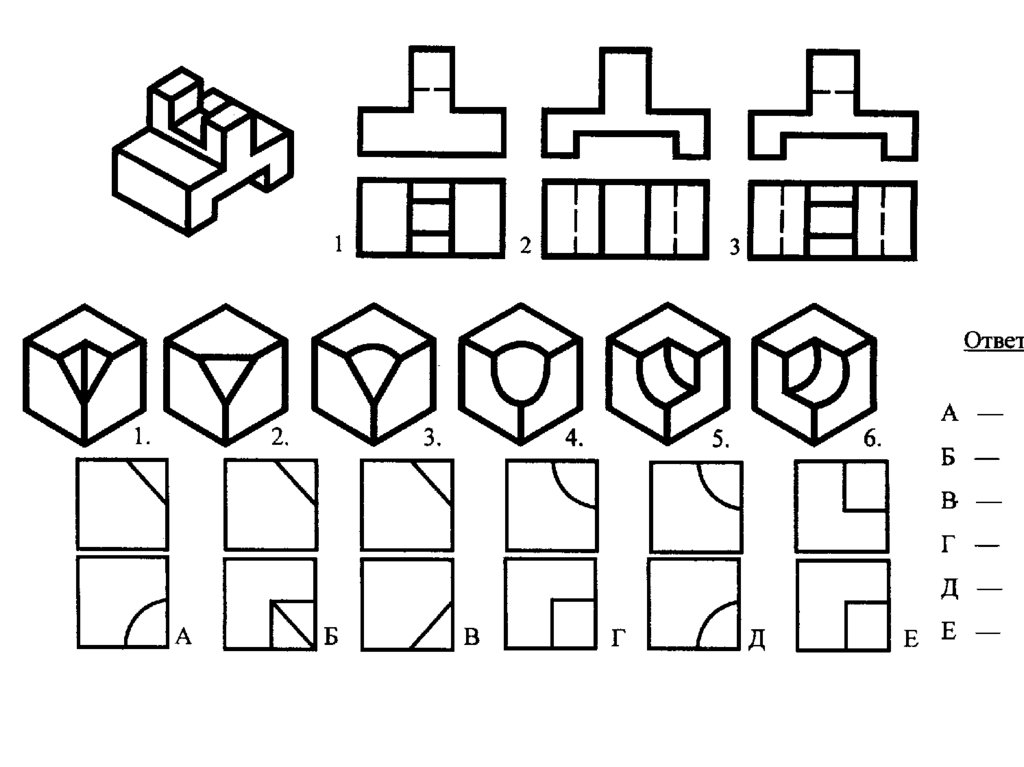

На каком изображении детали показан главный вид?

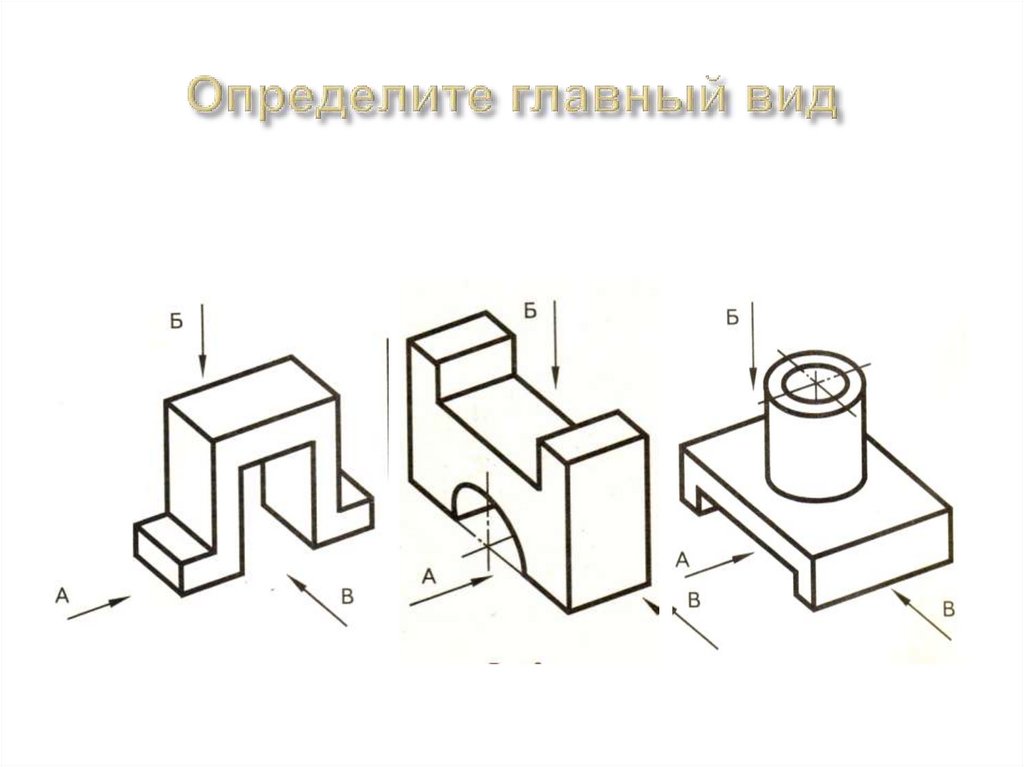

6. Определите главный вид

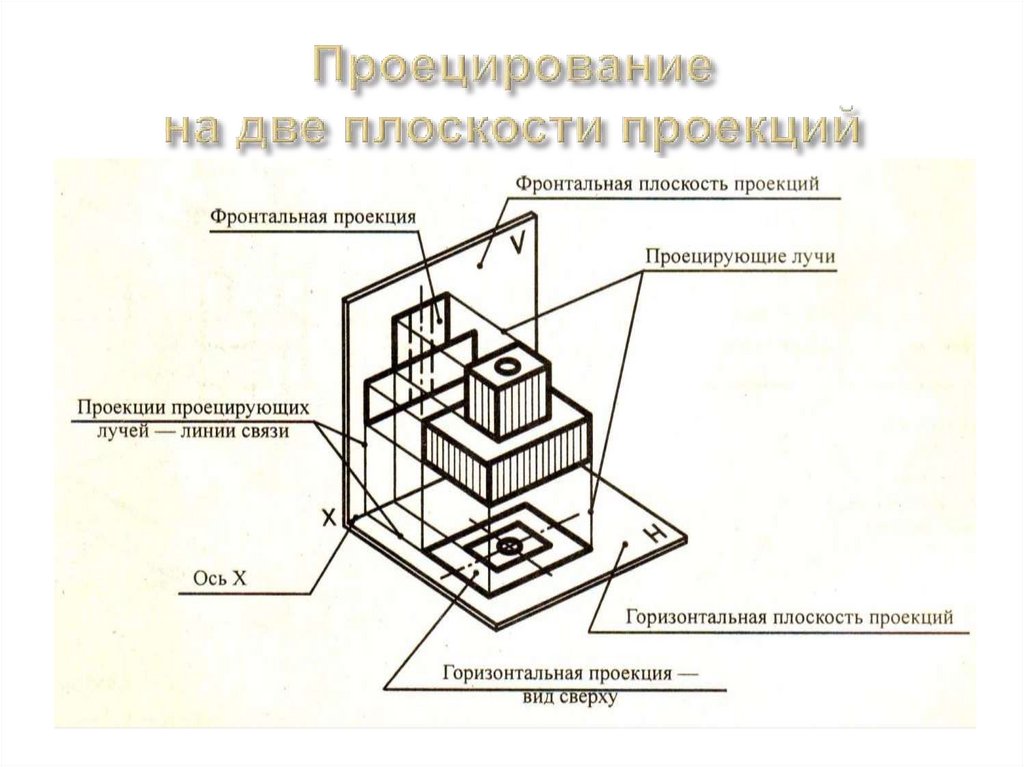

7. Проецирование на две плоскости проекций

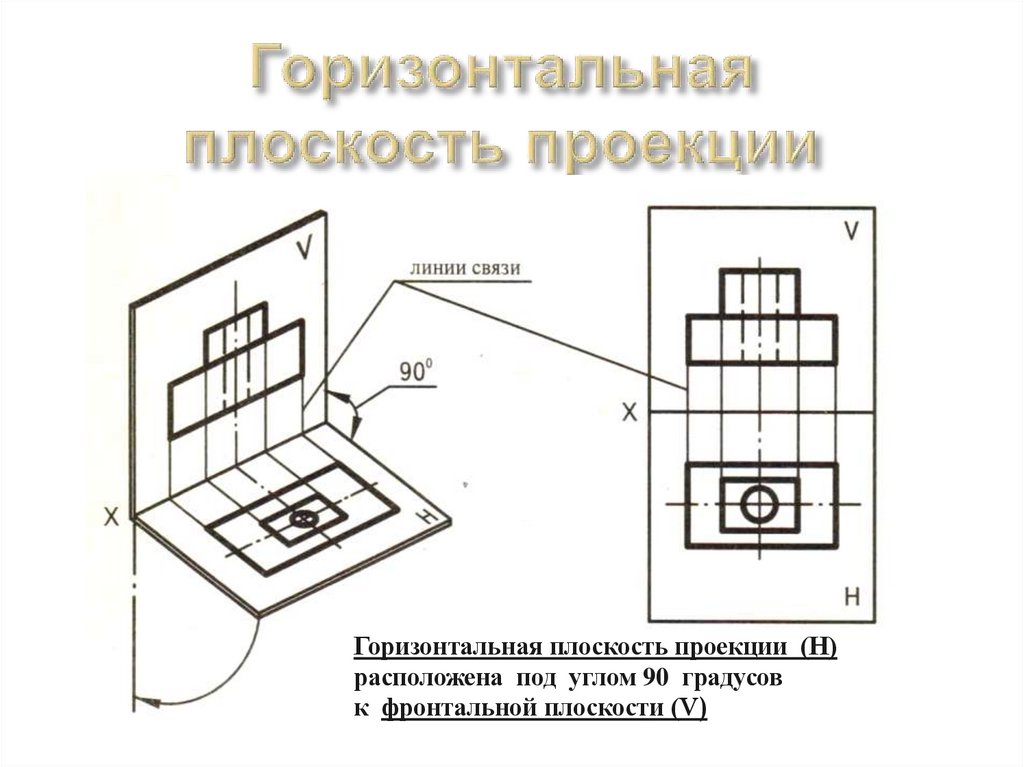

8. Горизонтальная плоскость проекции

(Н)
расположена под углом 90 градусов
к фронтальной плоскости (V)

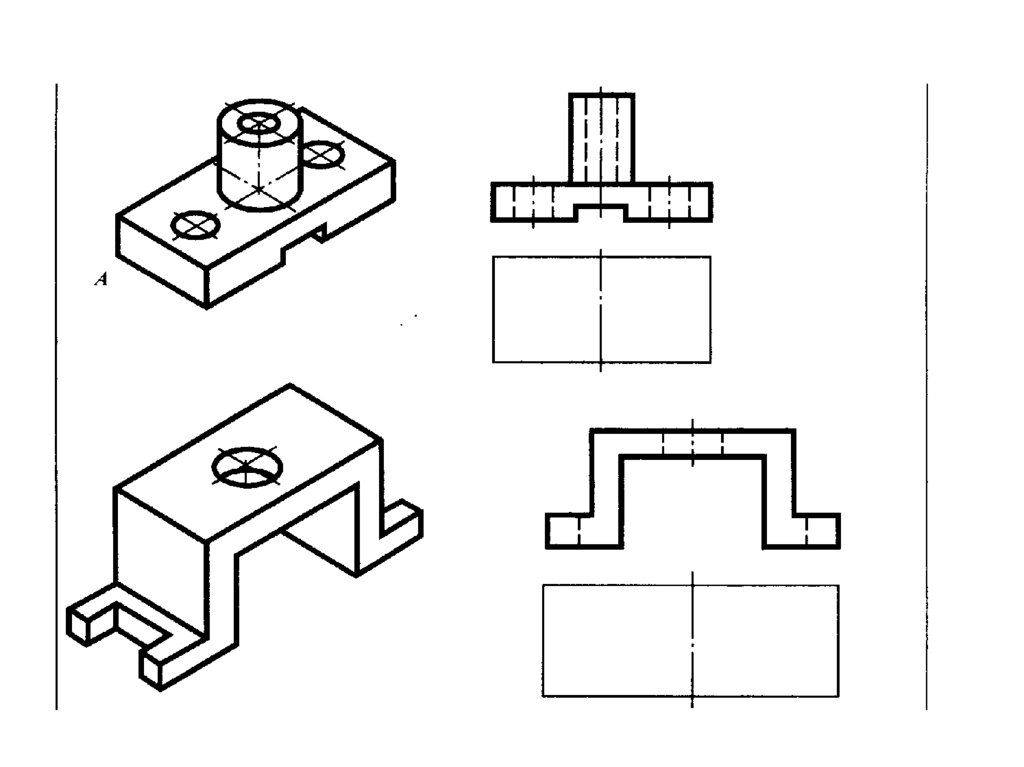

9.

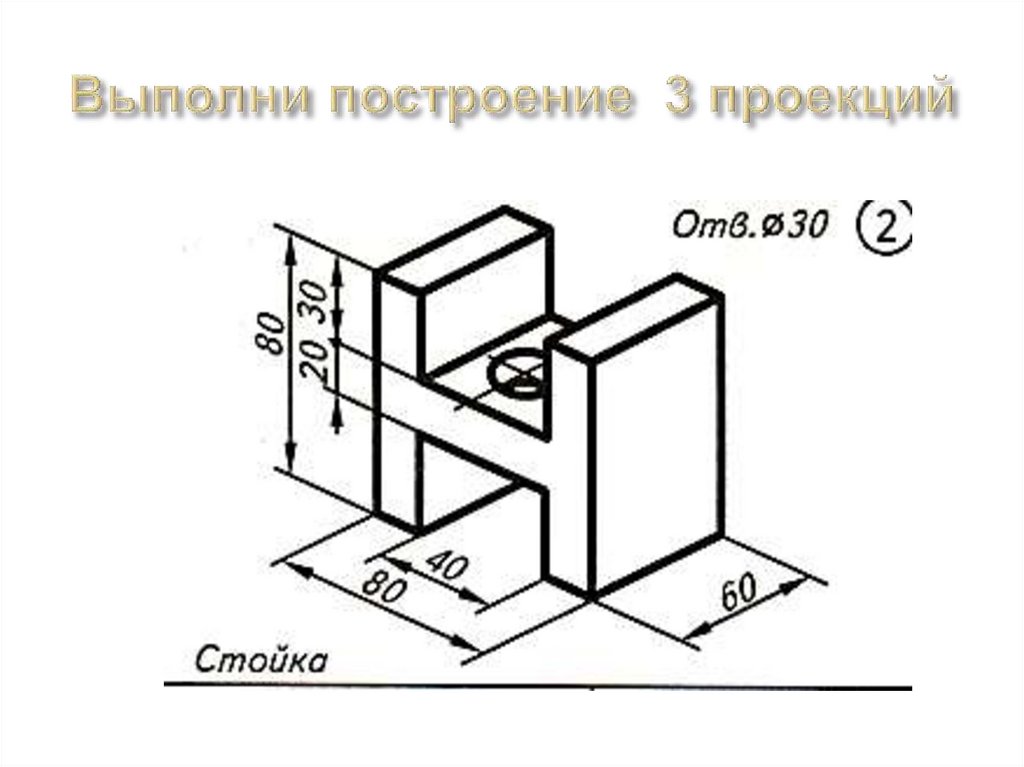

10. Выполни построение 3 проекций

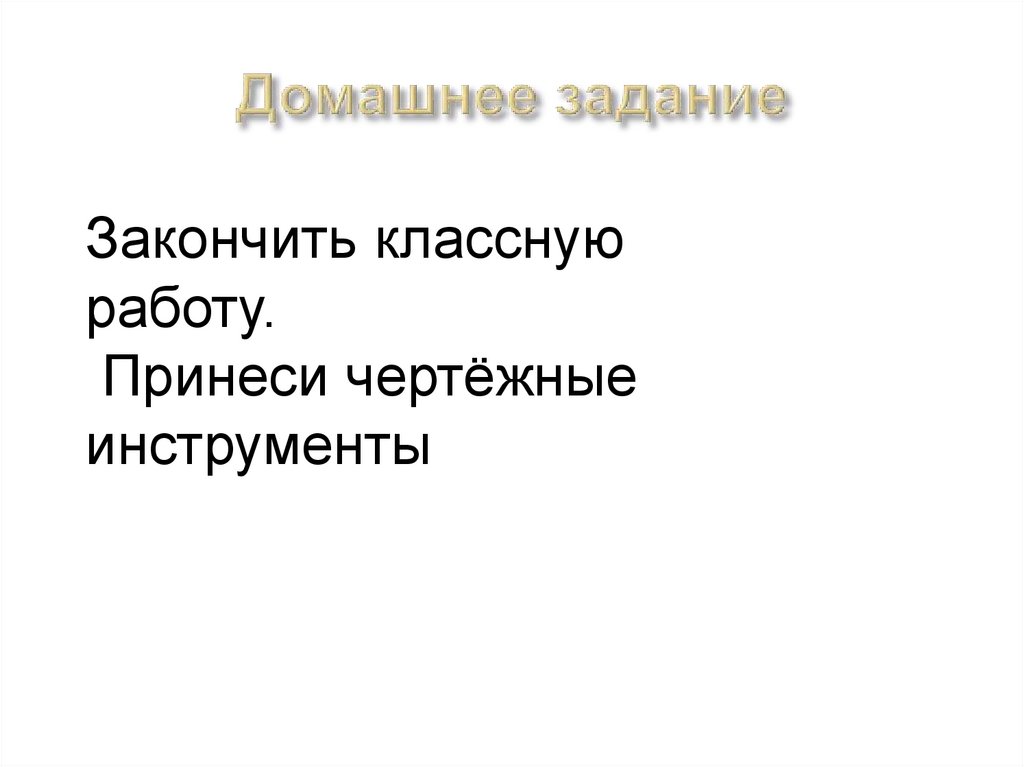

11. Домашнее задание

Закончить классную
работу.
Принеси чертёжные
инструменты
