1. Диаграмма последовательности языка UML 2

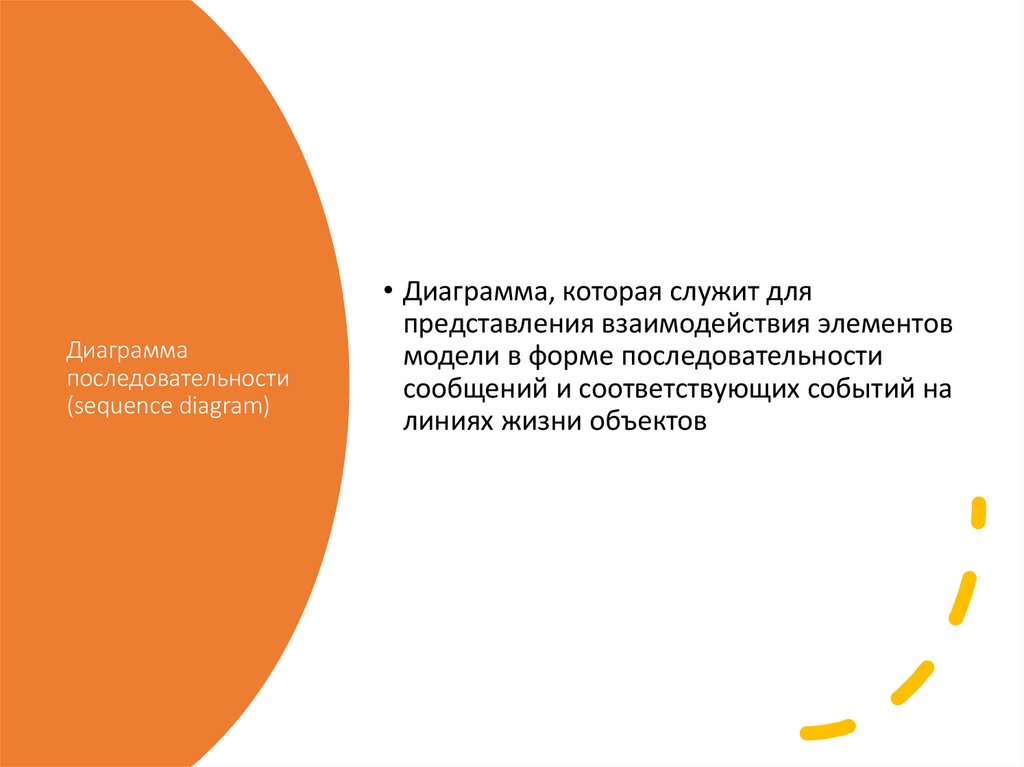

2. Диаграмма последовательности (sequence diagram)

• Диаграмма, которая служит для
представления взаимодействия элементов
модели в форме последовательности
сообщений и соответствующих событий на
линиях жизни объектов

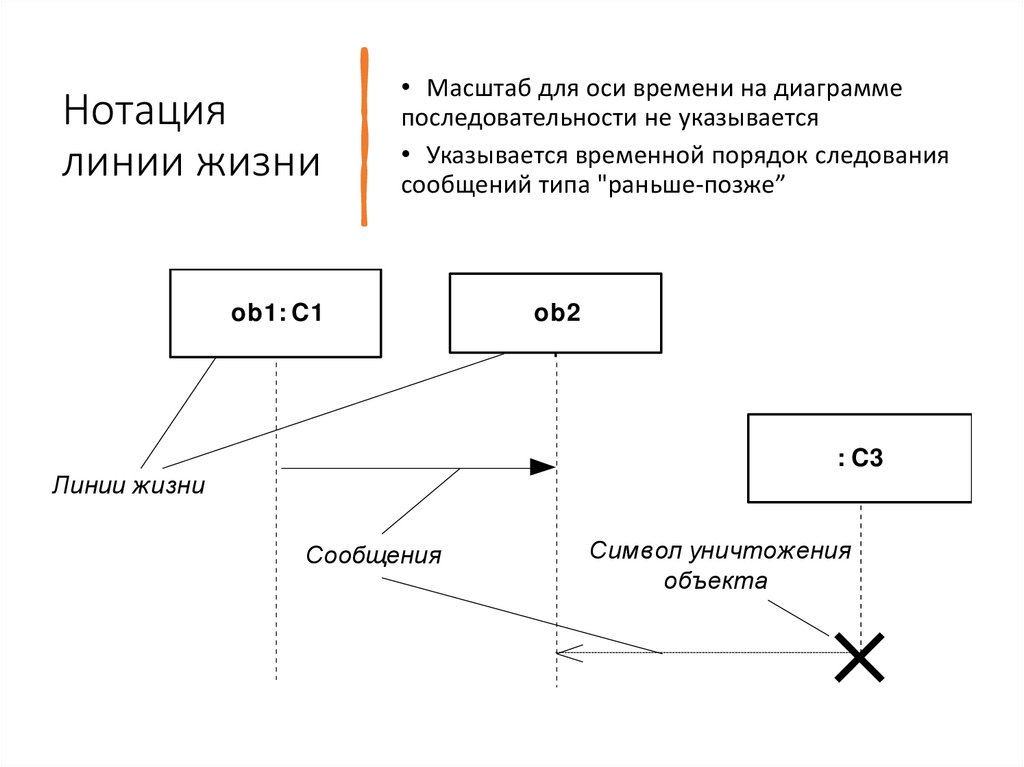

3. Нотация линии жизни

• Масштаб для оси времени на диаграмме
последовательности не указывается
• Указывается временной порядок следования
сообщений типа "раньше-позже”
ob1: C1
ob2
: C3
Линии жизни
Сообщения
Символ уничтожения
объекта

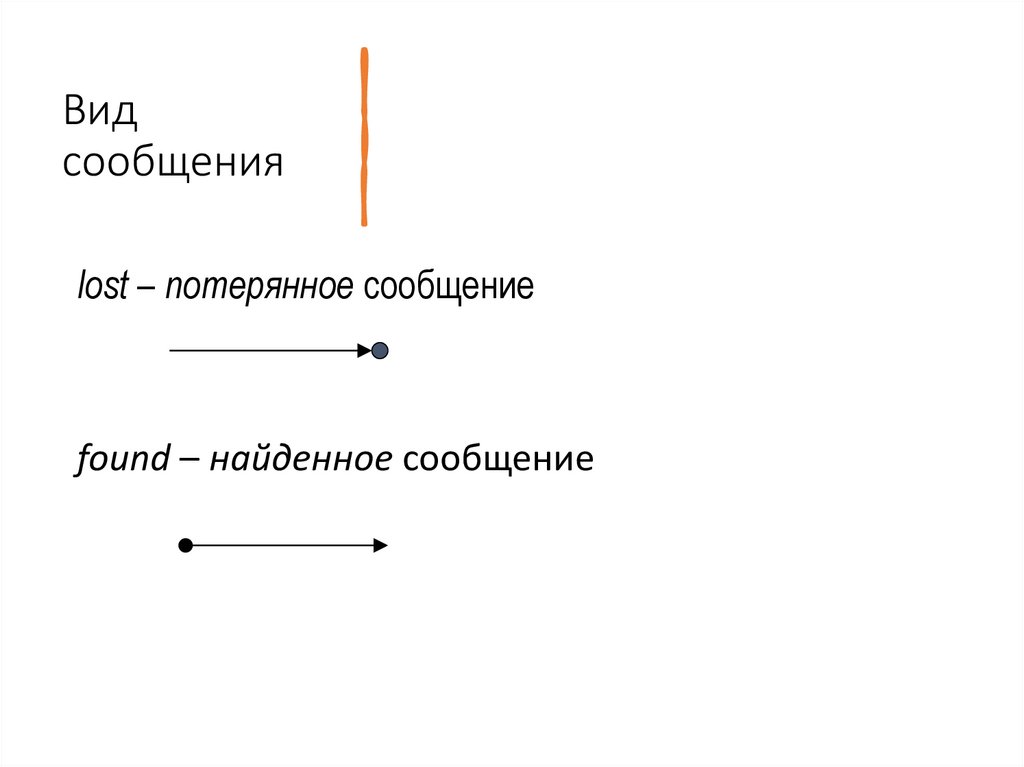

4. Вид сообщения

lost – потерянное сообщение
found – найденное сообщение

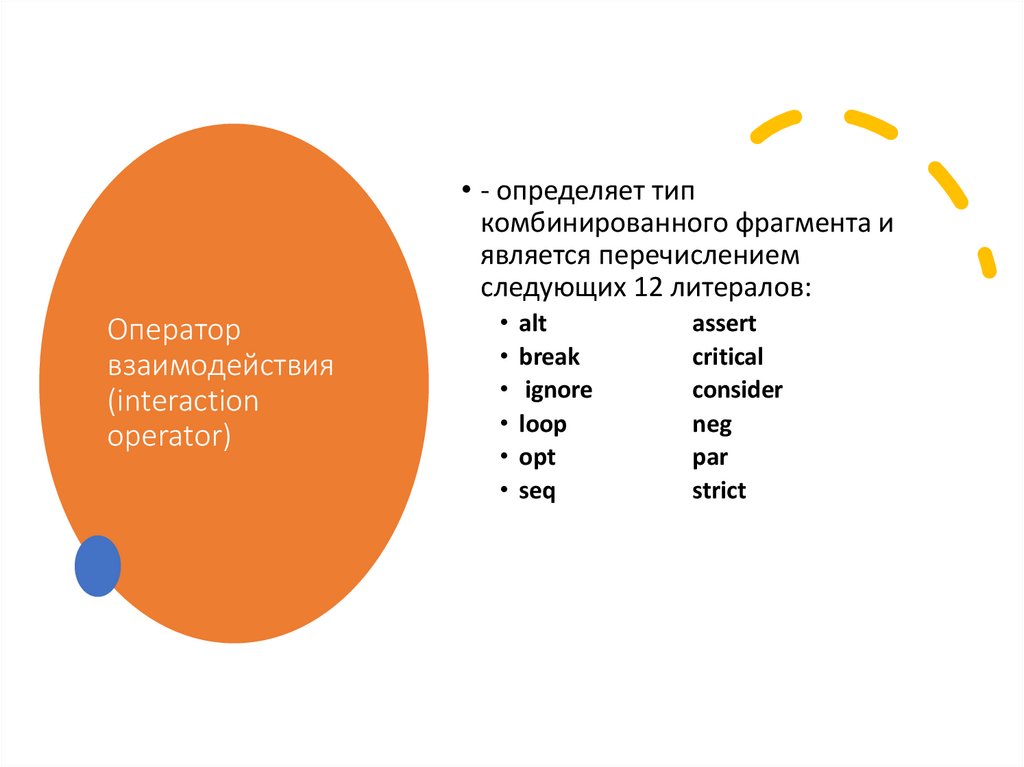

5. Оператор взаимодействия (interaction operator)

• - определяет тип
комбинированного фрагмента и
является перечислением
следующих 12 литералов:
Оператор
взаимодействия
(interaction
operator)
• alt
• break
• ignore
• loop
• opt
• seq
assert
critical
consider
neg
par
strict

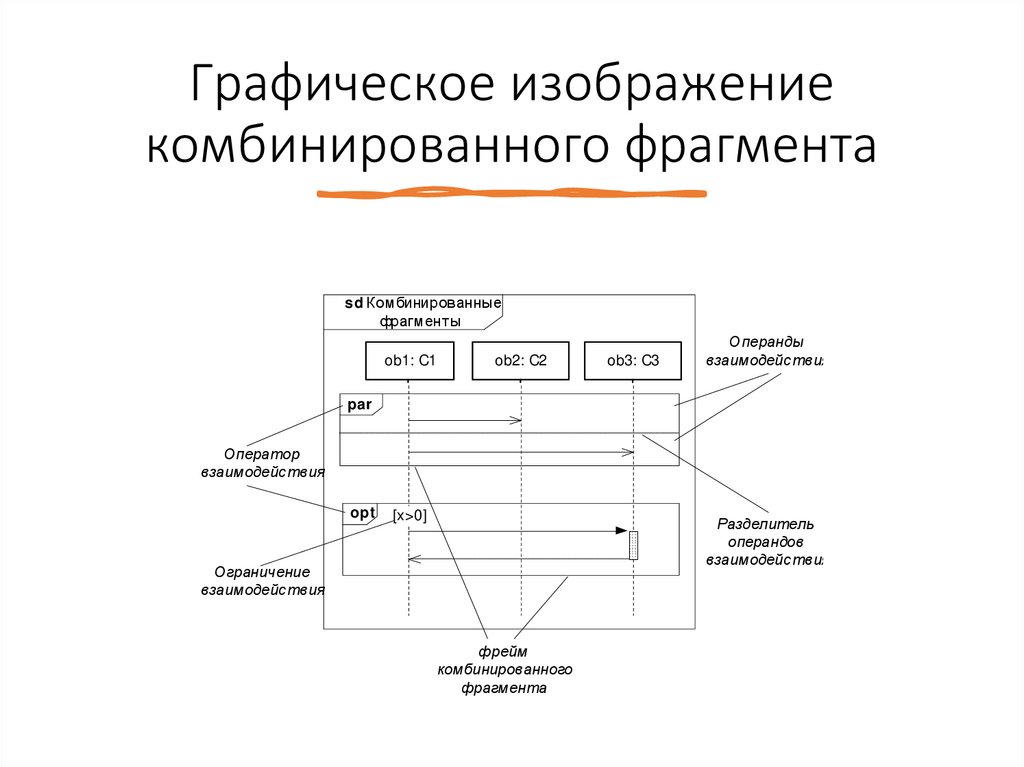

6. Графическое изображение комбинированного фрагмента

s d Комбиниров анные
фрагменты
ob1: C1
ob2: C2
ob3: C3
Операнды
взаимодействия
par
Оператор
взаимодействия
opt
[x>0]
Разделитель
операндов
взаимодействия
Ограничение
взаимодействия
фрейм
комбинированного
фрагмента

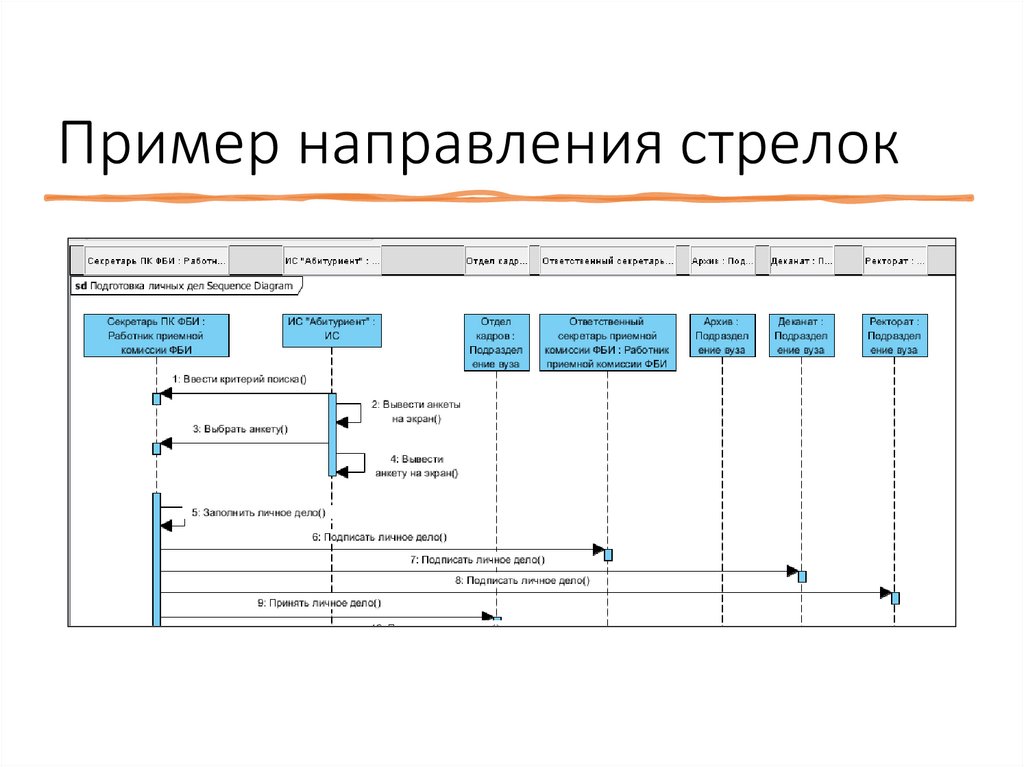

7. Пример направления стрелок

8. Самостоятельная работа

• Создать диаграмму последовательности для процесса
расформирования поезда (работа с одним отцепом)
