Доклад по курсу Инженерная гидрогеология на тему:
«Землетрясения и водохранилища»
Казимирова Маргарита Александровна
Студенты группы РГК-22-1
Нефёдова Полина Александровна
Москва, 2025
Трибунская Виктория Андреевна

2.

Землетрясение – это…
Под
землетрясениями
понимают
резкие и внезапные толчки и колебания
земной коры и литосферы в целом,
сопровождаемые образованием трещин,
волновых
изгибов,
опусканиями
и
поднятиями
отдельных
её
участков,
образованием сбросов, сдвигов и других
необратимых явлений.
(В.Д. Ломтадзе, 1999)

3.

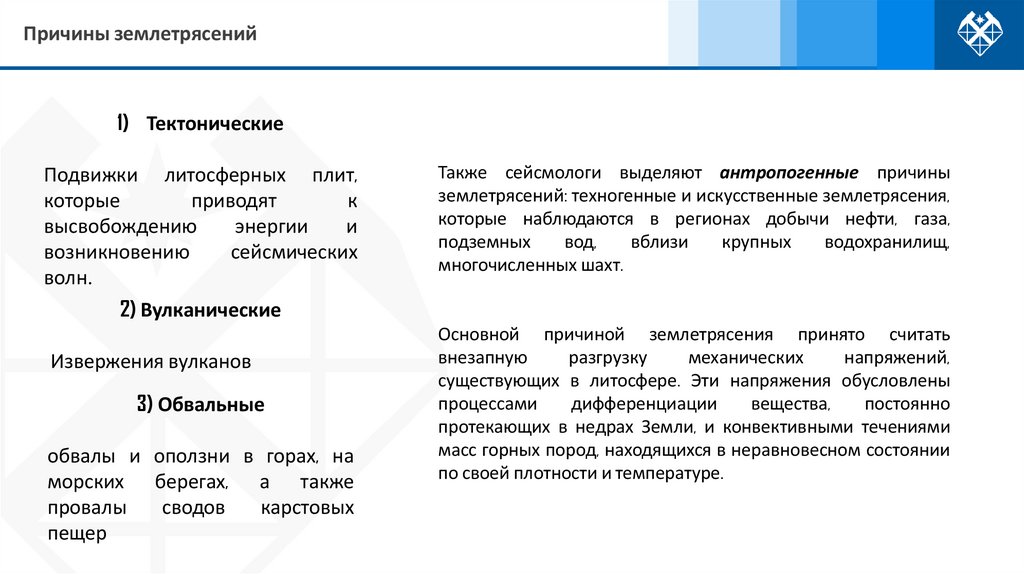

Причины землетрясений
1) Тектонические
Подвижки литосферных плит,
которые
приводят
к
высвобождению
энергии
и
возникновению
сейсмических
волн.
Также сейсмологи выделяют антропогенные причины
землетрясений: техногенные и искусственные землетрясения,
которые наблюдаются в регионах добычи нефти, газа,
подземных
вод,
вблизи
крупных
водохранилищ,
многочисленных шахт.
2) Вулканические
Извержения вулканов
3) Обвальные
обвалы и оползни в горах, на
морских берегах, а также
провалы
сводов
карстовых
пещер
Основной причиной землетрясения принято считать
внезапную
разгрузку
механических
напряжений,
существующих в литосфере. Эти напряжения обусловлены
процессами
дифференциации
вещества,
постоянно
протекающих в недрах Земли, и конвективными течениями
масс горных пород, находящихся в неравновесном состоянии
по своей плотности и температуре.

4.

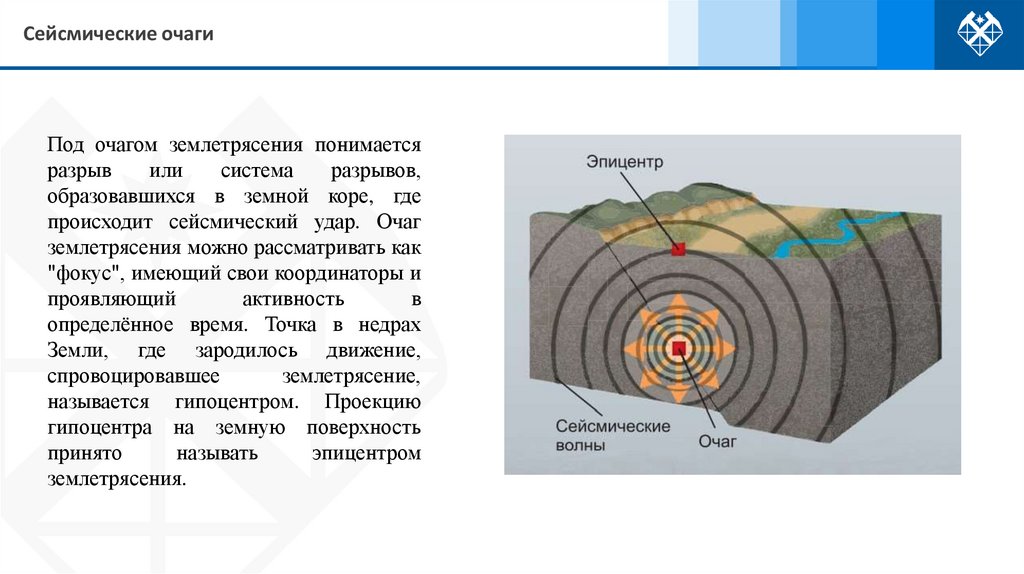

Сейсмические очаги
Под очагом землетрясения понимается
разрыв
или
система
разрывов,
образовавшихся в земной коре, где
происходит сейсмический удар. Очаг
землетрясения можно рассматривать как
"фокус", имеющий свои координаторы и
проявляющий
активность
в
определённое время. Точка в недрах
Земли, где зародилось движение,
спровоцировавшее
землетрясение,
называется гипоцентром. Проекцию
гипоцентра на земную поверхность
принято
называть
эпицентром
землетрясения.

5.

6.

7.

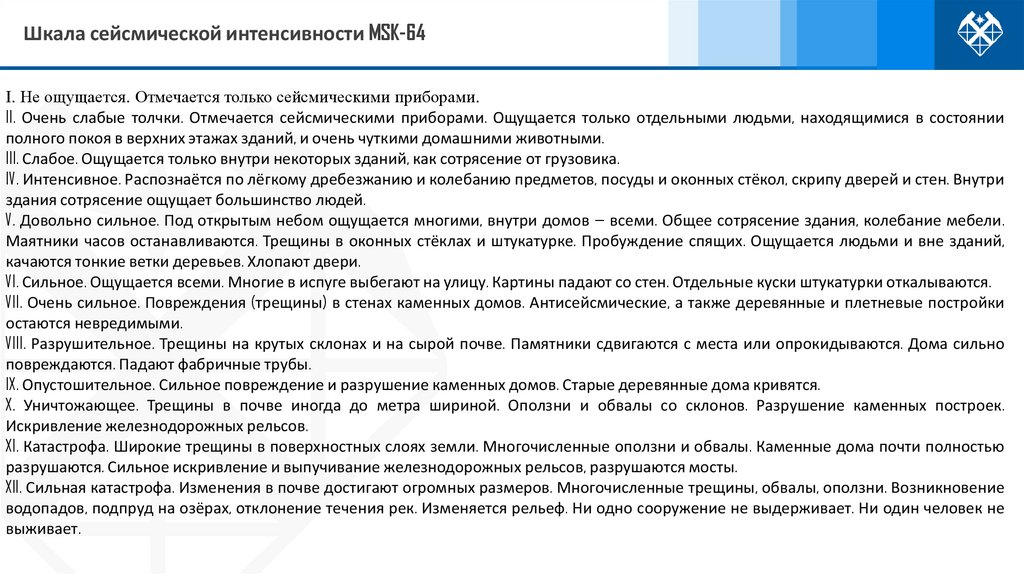

Шкала сейсмической интенсивности MSK-64
I. Не ощущается. Отмечается только сейсмическими приборами.
II. Очень слабые толчки. Отмечается сейсмическими приборами. Ощущается только отдельными людьми, находящимися в состоянии
полного покоя в верхних этажах зданий, и очень чуткими домашними животными.
III. Слабое. Ощущается только внутри некоторых зданий, как сотрясение от грузовика.
IV. Интенсивное. Распознаётся по лёгкому дребезжанию и колебанию предметов, посуды и оконных стёкол, скрипу дверей и стен. Внутри
здания сотрясение ощущает большинство людей.
V. Довольно сильное. Под открытым небом ощущается многими, внутри домов — всеми. Общее сотрясение здания, колебание мебели.
Маятники часов останавливаются. Трещины в оконных стёклах и штукатурке. Пробуждение спящих. Ощущается людьми и вне зданий,
качаются тонкие ветки деревьев. Хлопают двери.
VI. Сильное. Ощущается всеми. Многие в испуге выбегают на улицу. Картины падают со стен. Отдельные куски штукатурки откалываются.
VII. Очень сильное. Повреждения (трещины) в стенах каменных домов. Антисейсмические, а также деревянные и плетневые постройки
остаются невредимыми.
VIII. Разрушительное. Трещины на крутых склонах и на сырой почве. Памятники сдвигаются с места или опрокидываются. Дома сильно
повреждаются. Падают фабричные трубы.
IX. Опустошительное. Сильное повреждение и разрушение каменных домов. Старые деревянные дома кривятся.
X. Уничтожающее. Трещины в почве иногда до метра шириной. Оползни и обвалы со склонов. Разрушение каменных построек.
Искривление железнодорожных рельсов.
XI. Катастрофа. Широкие трещины в поверхностных слоях земли. Многочисленные оползни и обвалы. Каменные дома почти полностью
разрушаются. Сильное искривление и выпучивание железнодорожных рельсов, разрушаются мосты.
XII. Сильная катастрофа. Изменения в почве достигают огромных размеров. Многочисленные трещины, обвалы, оползни. Возникновение
водопадов, подпруд на озёрах, отклонение течения рек. Изменяется рельеф. Ни одно сооружение не выдерживает. Ни один человек не
выживает.

8.

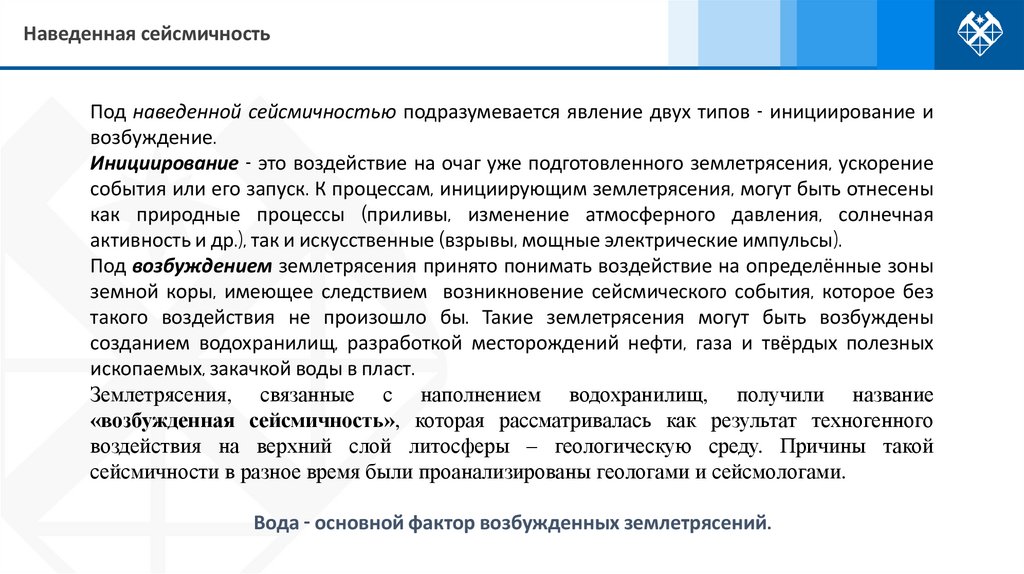

Наведенная сейсмичность
Под наведенной сейсмичностью подразумевается явление двух типов - инициирование и
возбуждение.
Инициирование - это воздействие на очаг уже подготовленного землетрясения, ускорение
события или его запуск. К процессам, инициирующим землетрясения, могут быть отнесены
как природные процессы (приливы, изменение атмосферного давления, солнечная
активность и др.), так и искусственные (взрывы, мощные электрические импульсы).
Под возбуждением землетрясения принято понимать воздействие на определённые зоны
земной коры, имеющее следствием возникновение сейсмического события, которое без
такого воздействия не произошло бы. Такие землетрясения могут быть возбуждены
созданием водохранилищ, разработкой месторождений нефти, газа и твёрдых полезных
ископаемых, закачкой воды в пласт.
Землетрясения, связанные с наполнением водохранилищ, получили название
«возбужденная сейсмичность», которая рассматривалась как результат техногенного
воздействия на верхний слой литосферы – геологическую среду. Причины такой
сейсмичности в разное время были проанализированы геологами и сейсмологами.
Вода - основной фактор возбужденных землетрясений.

9.

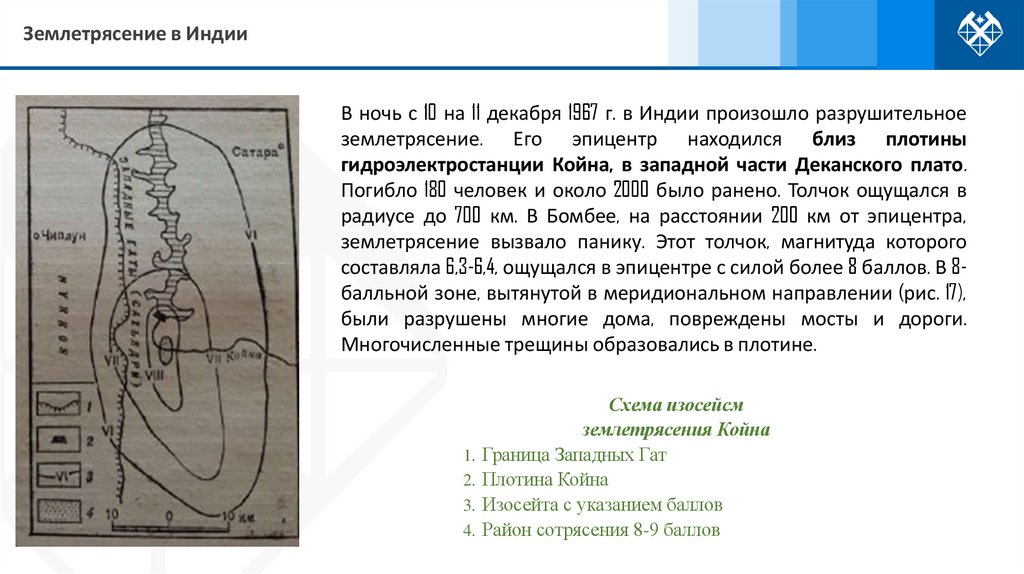

Землетрясение в Индии
В ночь с 10 на 11 декабря 1967 г. в Индии произошло разрушительное
землетрясение. Его эпицентр находился близ плотины
гидроэлектростанции Койна, в западной части Деканского плато.
Погибло 180 человек и около 2000 было ранено. Толчок ощущался в
радиусе до 700 км. В Бомбее, на расстоянии 200 км от эпицентра,
землетрясение вызвало панику. Этот толчок, магнитуда которого
составляла 6,3-6,4, ощущался в эпицентре с силой более 8 баллов. В 8балльной зоне, вытянутой в меридиональном направлении (рис. 17),
были разрушены многие дома, повреждены мосты и дороги.
Многочисленные трещины образовались в плотине.
Схема изосейсм
землетрясения Койна
1. Граница Западных Гат
2. Плотина Койна
3. Изосейта с указанием баллов
4. Район сотрясения 8-9 баллов

10.

Землетрясение в Индии

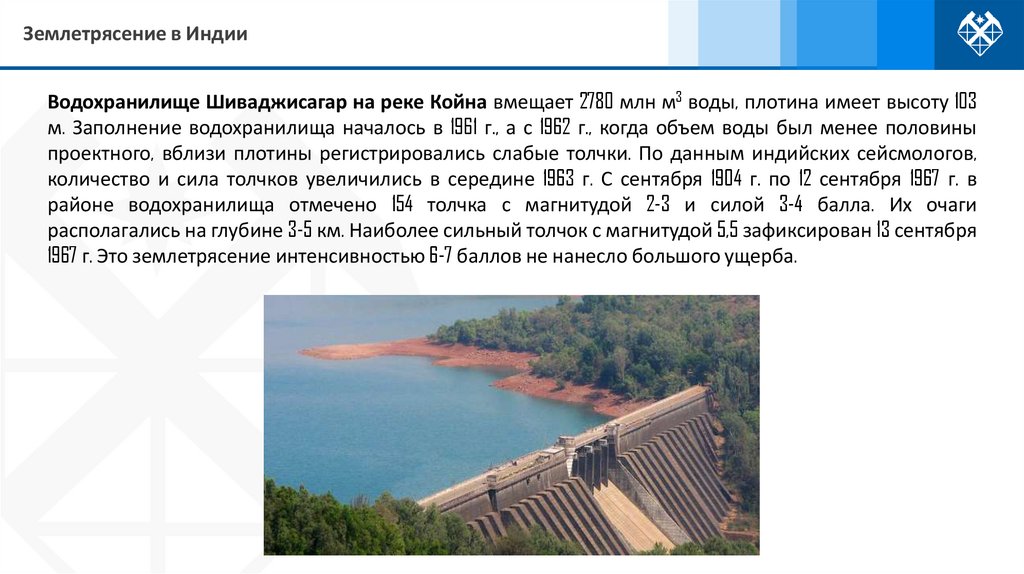

Водохранилище Шиваджисагар на реке Койна вмещает 2780 млн м3 воды, плотина имеет высоту 103
м. Заполнение водохранилища началось в 1961 г., а с 1962 г., когда объем воды был менее половины
проектного, вблизи плотины регистрировались слабые толчки. По данным индийских сейсмологов,
количество и сила толчков увеличились в середине 1963 г. С сентября 1904 г. по 12 сентября 1967 г. в
районе водохранилища отмечено 154 толчка с магнитудой 2-3 и силой 3-4 балла. Их очаги
располагались на глубине 3-5 км. Наиболее сильный толчок с магнитудой 5,5 зафиксирован 13 сентября
1967 г. Это землетрясение интенсивностью 6-7 баллов не нанесло большого ущерба.

11.

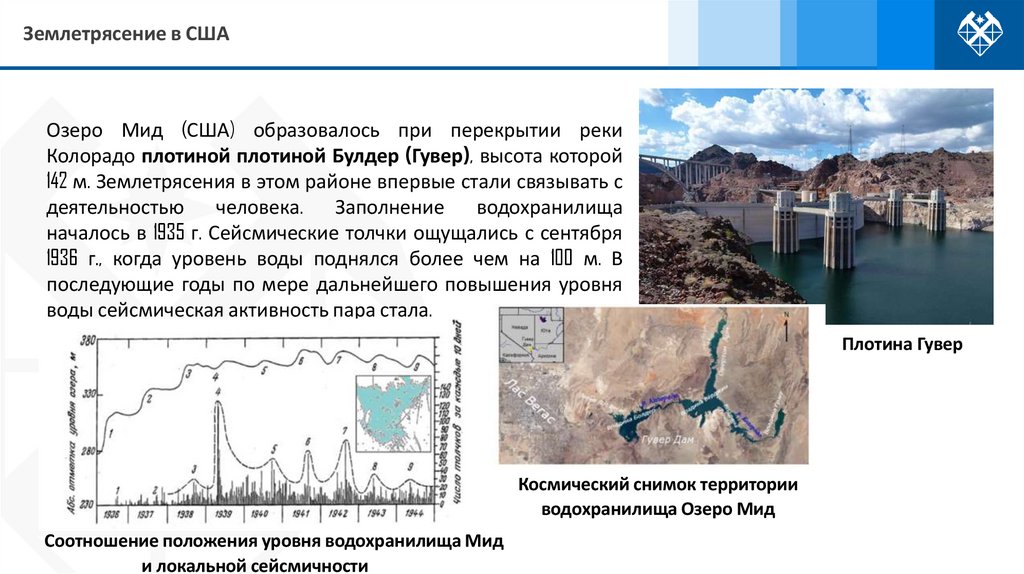

Землетрясение в США
Озеро Мид (США) образовалось при перекрытии реки
Колорадо плотиной плотиной Булдер (Гувер), высота которой
142 м. Землетрясения в этом районе впервые стали связывать с
деятельностью человека. Заполнение водохранилища
началось в 1935 г. Сейсмические толчки ощущались с сентября
1936 г., когда уровень воды поднялся более чем на 100 м. В
последующие годы по мере дальнейшего повышения уровня
воды сейсмическая активность пара стала.
Плотина Гувер
Космический снимок территории
водохранилища Озеро Мид
Соотношение положения уровня водохранилища Мид
и локальной сейсмичности

12.

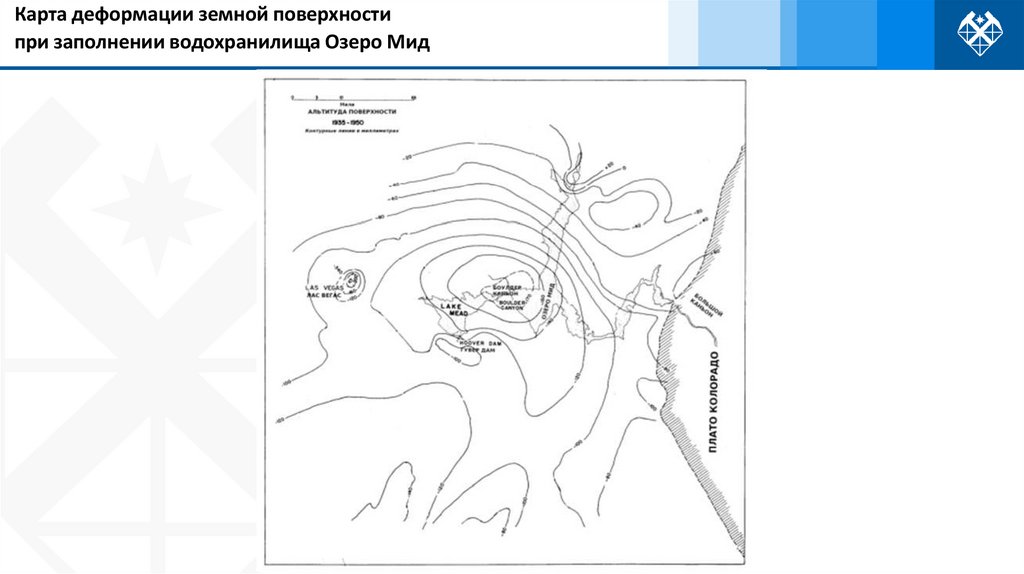

Карта деформации земной поверхности
при заполнении водохранилища Озеро Мид

13.

Землетрясение в США

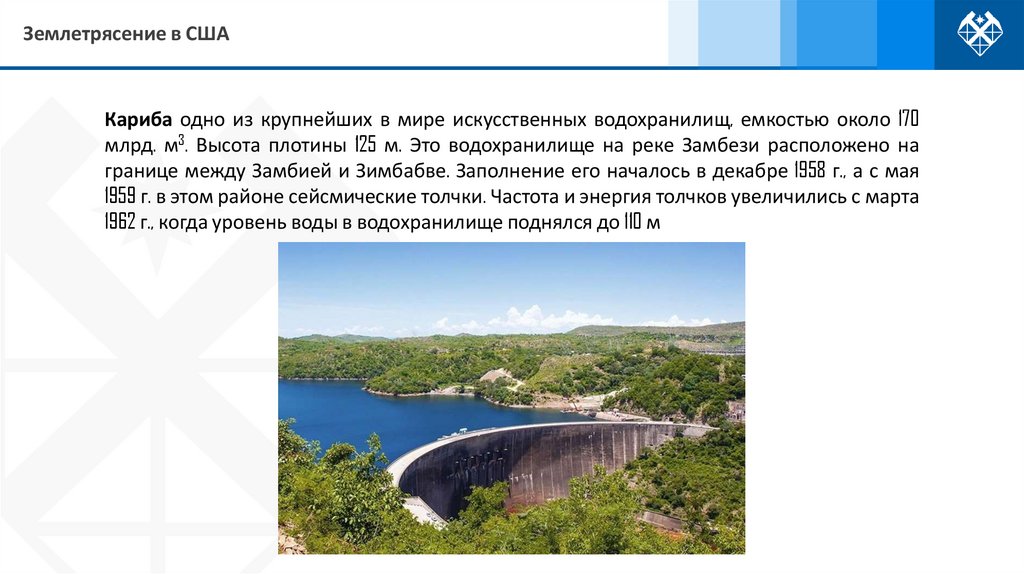

Кариба одно из крупнейших в мире искусственных водохранилищ, емкостью около 170
млрд. м3. Высота плотины 125 м. Это водохранилище на реке Замбези расположено на
границе между Замбией и Зимбабве. Заполнение его началось в декабре 1958 г., а с мая
1959 г. в этом районе сейсмические толчки. Частота и энергия толчков увеличились с марта
1962 г., когда уровень воды в водохранилище поднялся до 110 м

14.

Землетрясение в США

15.

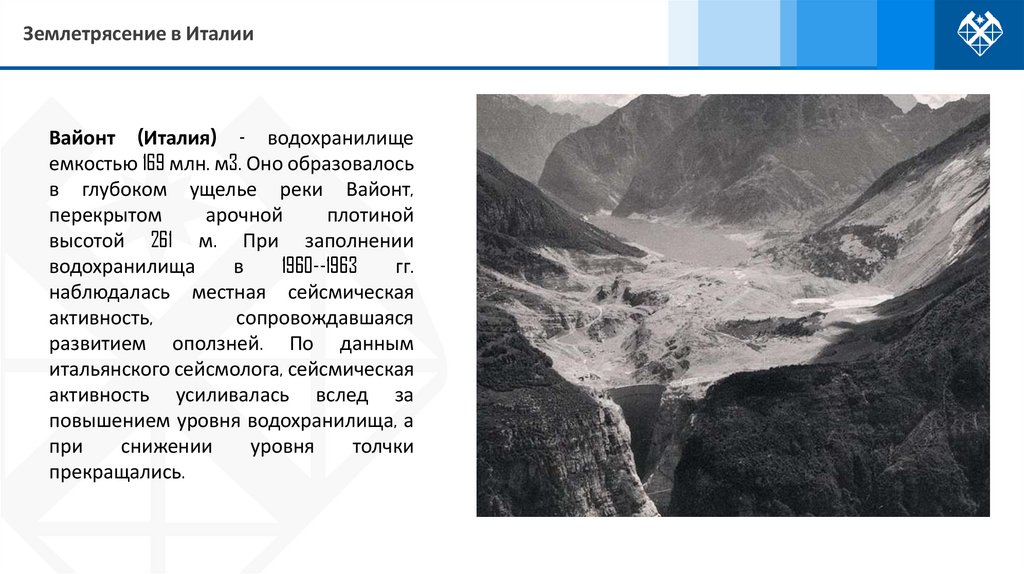

Землетрясение в Италии
Вайонт (Италия) - водохранилище
емкостью 169 млн. м3. Оно образовалось
в глубоком ущелье реки Вайонт,
перекрытом
арочной
плотиной
высотой 261 м. При заполнении
водохранилища
в
1960--1963
гг.
наблюдалась местная сейсмическая
активность,
сопровождавшаяся
развитием оползней. По данным
итальянского сейсмолога, сейсмическая
активность усиливалась вслед за
повышением уровня водохранилища, а
при
снижении
уровня
толчки
прекращались.

16.

Землетрясение в Италии
Сейсмические толчки вызвали
так называемое тиксотропное
разжижение
грунта,
вследствие чего 9 октября 1963
г. произошел грандиозный
оползень.
В
последующие
годы
отмечалось
возрастание
местной
сейсмической
активности
в
периоды
высокого подъема уровня
воды в водохранилище.

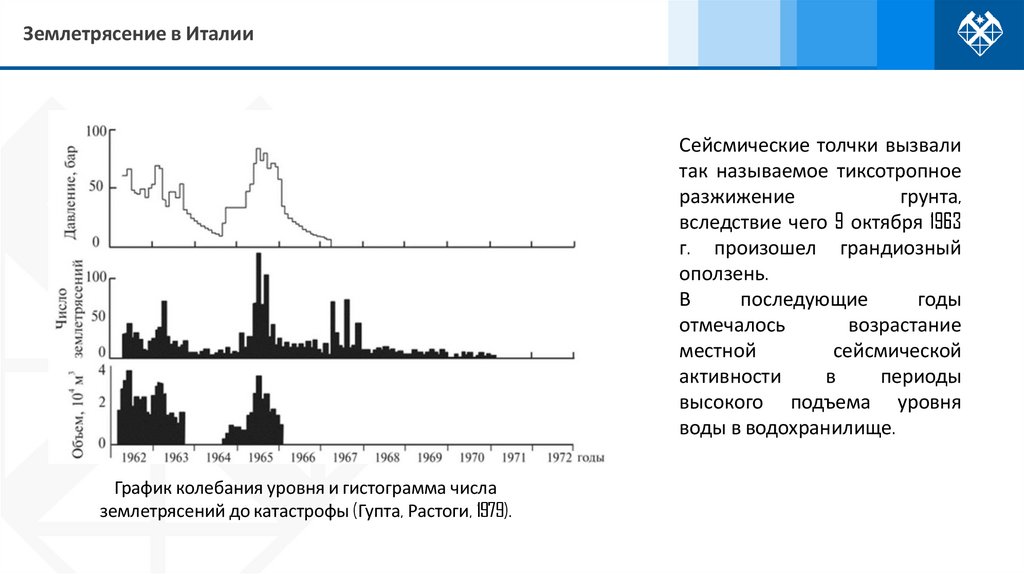

График колебания уровня и гистограмма числа
землетрясений до катастрофы (Гупта, Растоги, 1979).
