Проект Мусатов Егор 25-СЭ-11

1.

Микрофон

2.

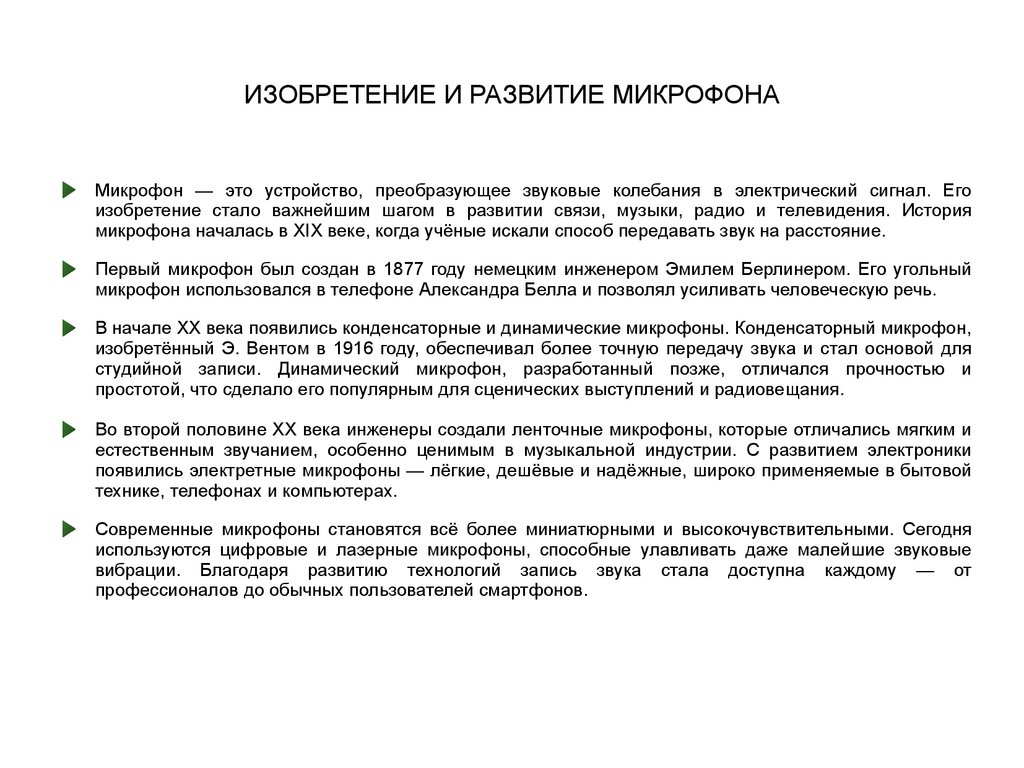

ИЗОБРЕТЕНИЕ И РАЗВИТИЕ МИКРОФОНА
Микрофон — это устройство, преобразующее звуковые колебания в электрический сигнал. Его
изобретение стало важнейшим шагом в развитии связи, музыки, радио и телевидения. История
микрофона началась в XIX веке, когда учёные искали способ передавать звук на расстояние.
Первый микрофон был создан в 1877 году немецким инженером Эмилем Берлинером. Его угольный
микрофон использовался в телефоне Александра Белла и позволял усиливать человеческую речь.
В начале XX века появились конденсаторные и динамические микрофоны. Конденсаторный микрофон,
изобретённый Э. Вентом в 1916 году, обеспечивал более точную передачу звука и стал основой для
студийной записи. Динамический микрофон, разработанный позже, отличался прочностью и
простотой, что сделало его популярным для сценических выступлений и радиовещания.
Во второй половине XX века инженеры создали ленточные микрофоны, которые отличались мягким и
естественным звучанием, особенно ценимым в музыкальной индустрии. С развитием электроники
появились электретные микрофоны — лёгкие, дешёвые и надёжные, широко применяемые в бытовой
технике, телефонах и компьютерах.
Современные микрофоны становятся всё более миниатюрными и высокочувствительными. Сегодня
используются цифровые и лазерные микрофоны, способные улавливать даже малейшие звуковые
вибрации. Благодаря развитию технологий запись звука стала доступна каждому — от
профессионалов до обычных пользователей смартфонов.

3.

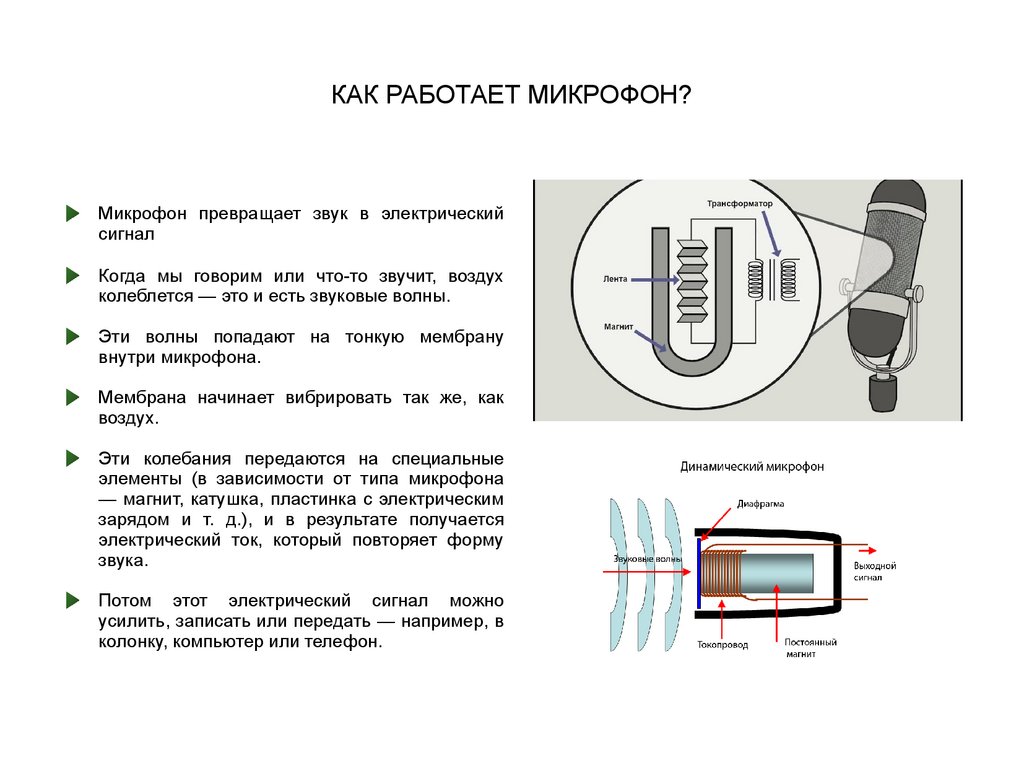

КАК РАБОТАЕТ МИКРОФОН?
Микрофон превращает звук в электрический
сигнал
Когда мы говорим или что-то звучит, воздух
колеблется — это и есть звуковые волны.
Эти волны попадают на тонкую мембрану
внутри микрофона.
Мембрана начинает вибрировать так же, как
воздух.
Эти колебания передаются на специальные
элементы (в зависимости от типа микрофона
— магнит, катушка, пластинка с электрическим
зарядом и т. д.), и в результате получается
электрический ток, который повторяет форму
звука.
Потом этот электрический сигнал можно
усилить, записать или передать — например, в
колонку, компьютер или телефон.

4.

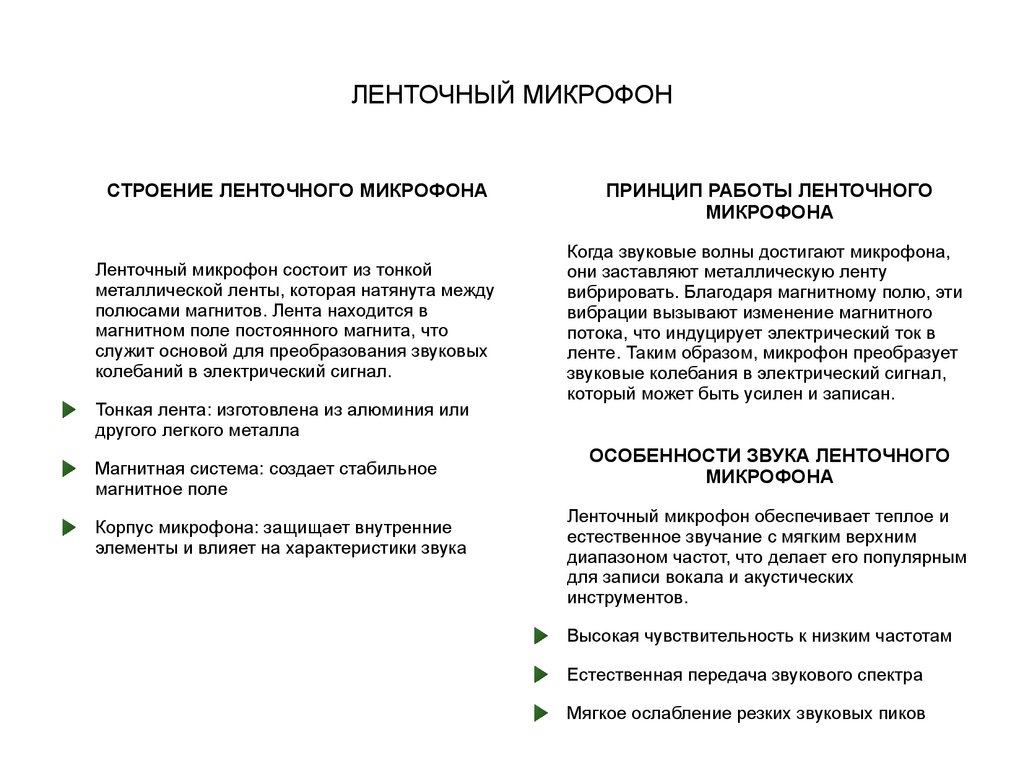

ЛЕНТОЧНЫЙ МИКРОФОН
СТРОЕНИЕ ЛЕНТОЧНОГО МИКРОФОНА
Ленточный микрофон состоит из тонкой
металлической ленты, которая натянута между
полюсами магнитов. Лента находится в
магнитном поле постоянного магнита, что
служит основой для преобразования звуковых
колебаний в электрический сигнал.
Тонкая лента: изготовлена из алюминия или
другого легкого металла
Магнитная система: создает стабильное
магнитное поле
Корпус микрофона: защищает внутренние
элементы и влияет на характеристики звука
ПРИНЦИП РАБОТЫ ЛЕНТОЧНОГО
МИКРОФОНА
Когда звуковые волны достигают микрофона,
они заставляют металлическую ленту
вибрировать. Благодаря магнитному полю, эти
вибрации вызывают изменение магнитного
потока, что индуцирует электрический ток в
ленте. Таким образом, микрофон преобразует
звуковые колебания в электрический сигнал,
который может быть усилен и записан.
ОСОБЕННОСТИ ЗВУКА ЛЕНТОЧНОГО
МИКРОФОНА
Ленточный микрофон обеспечивает теплое и
естественное звучание с мягким верхним
диапазоном частот, что делает его популярным
для записи вокала и акустических
инструментов.
Высокая чувствительность к низким частотам
Естественная передача звукового спектра
Мягкое ослабление резких звуковых пиков

5.

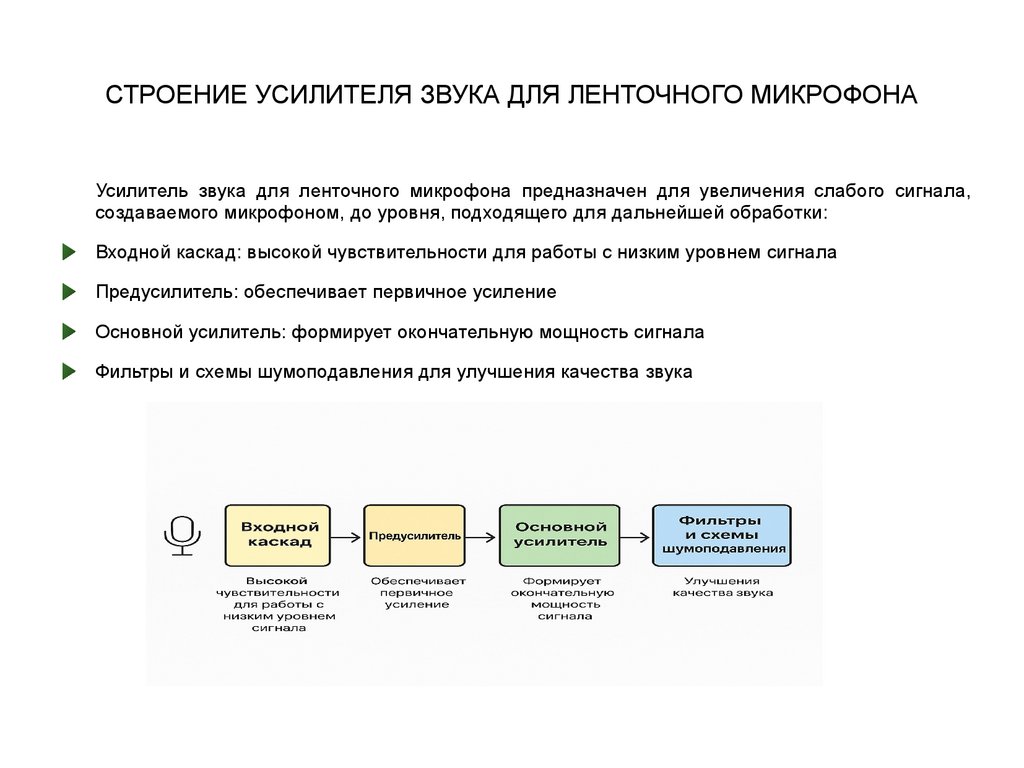

СТРОЕНИЕ УСИЛИТЕЛЯ ЗВУКА ДЛЯ ЛЕНТОЧНОГО МИКРОФОНА
Усилитель звука для ленточного микрофона предназначен для увеличения слабого сигнала,
создаваемого микрофоном, до уровня, подходящего для дальнейшей обработки:
Входной каскад: высокой чувствительности для работы с низким уровнем сигнала
Предусилитель: обеспечивает первичное усиление
Основной усилитель: формирует окончательную мощность сигнала
Фильтры и схемы шумоподавления для улучшения качества звука

6.

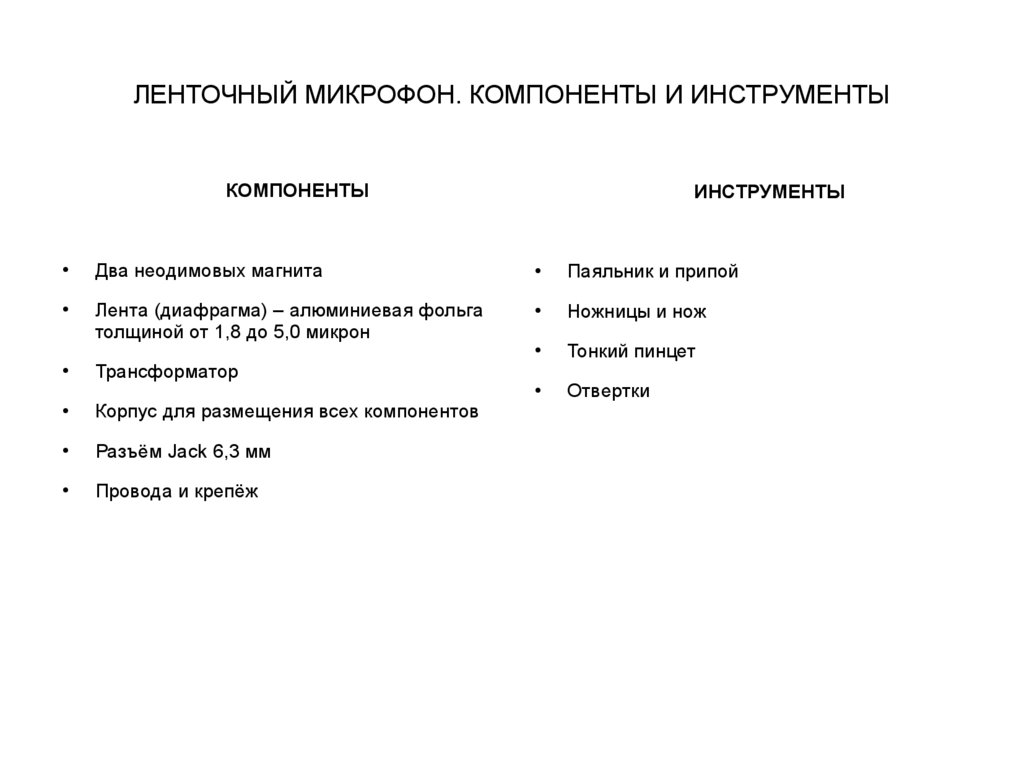

ЛЕНТОЧНЫЙ МИКРОФОН. КОМПОНЕНТЫ И ИНСТРУМЕНТЫ
КОМПОНЕНТЫ
Два неодимовых магнита
Лента (диафрагма) – алюминиевая фольга
толщиной от 1,8 до 5,0 микрон
ИНСТРУМЕНТЫ
Паяльник и припой
Ножницы и нож
Тонкий пинцет
Отвертки
Трансформатор
Корпус для размещения всех компонентов
Разъём Jack 6,3 мм
Провода и крепёж
