ФРЕЗЕРОВАНИЕ ПАЗОВ

1.

О б р а б о т к а ш п о н оч н ы х п а з ов ф р е з е р ов а н и е м
Романов К.А.
23-5 РП
15.02.12 Монтаж, техническое обслуживание и ремонт промышленного оборудования

2. Обработка шпоночных пазов фрезерованием

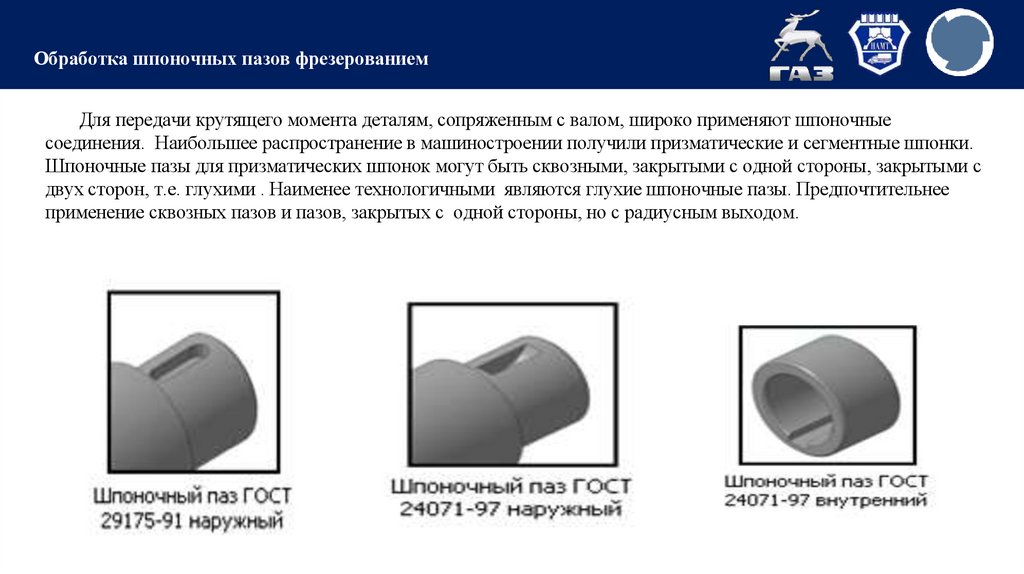

Для передачи крутящего момента деталям, сопряженным с валом, широко применяют шпоночные
соединения. Наибольшее распространение в машиностроении получили призматические и сегментные шпонки.
Шпоночные пазы для призматических шпонок могут быть сквозными, закрытыми с одной стороны, закрытыми с
двух сторон, т.е. глухими . Наименее технологичными являются глухие шпоночные пазы. Предпочтительнее
применение сквозных пазов и пазов, закрытых с одной стороны, но с радиусным выходом.

3. Обработка шпоночных пазов фрезерованием

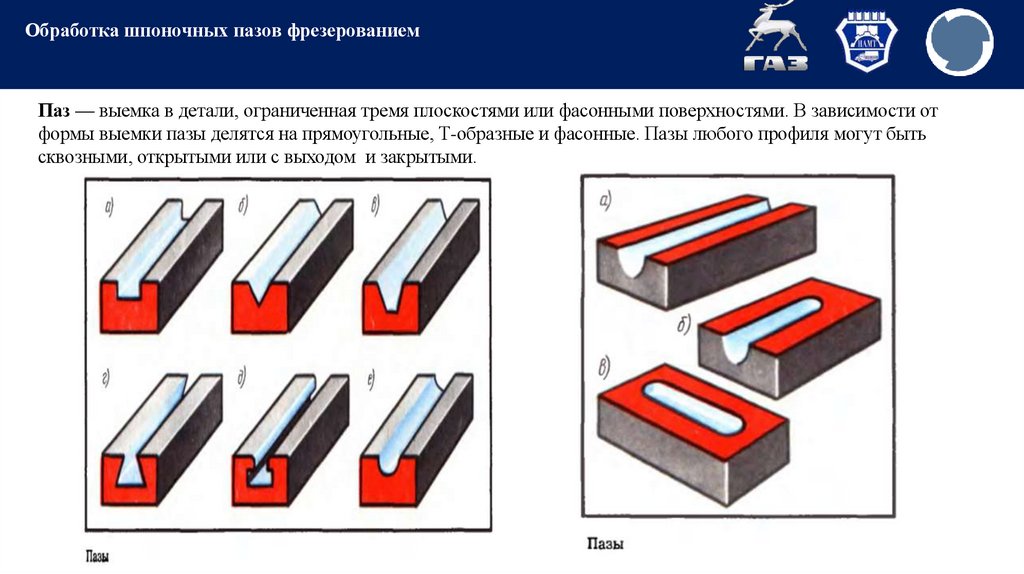

Паз — выемка в детали, ограниченная тремя плоскостями или фасонными поверхностями. В зависимости от
формы выемки пазы делятся на прямоугольные, Т-образные и фасонные. Пазы любого профиля могут быть
сквозными, открытыми или с выходом и закрытыми.

4. Обработка шпоночных пазов фрезерованием

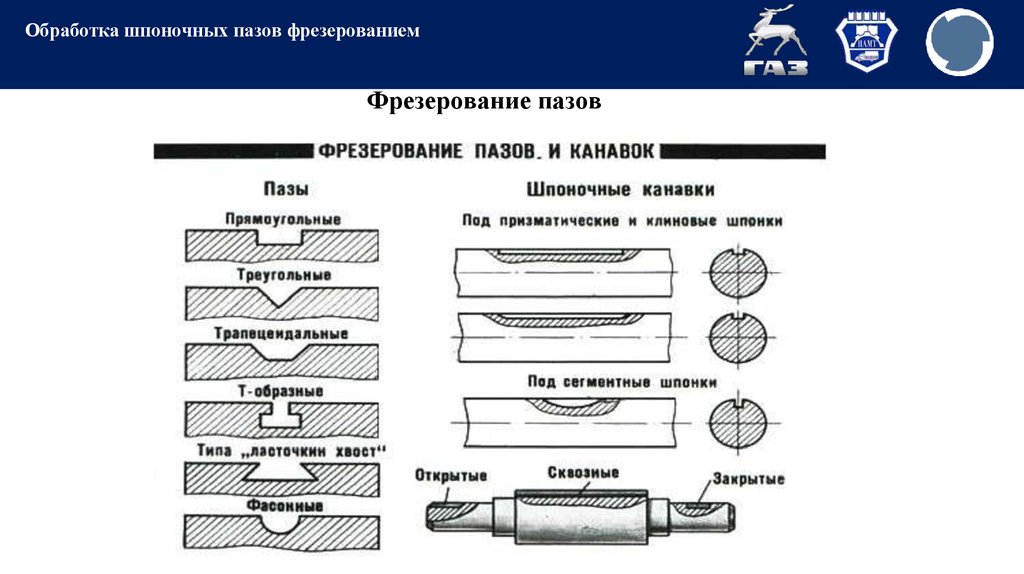

Фрезерование пазов

5. Обработка шпоночных пазов фрезерованием

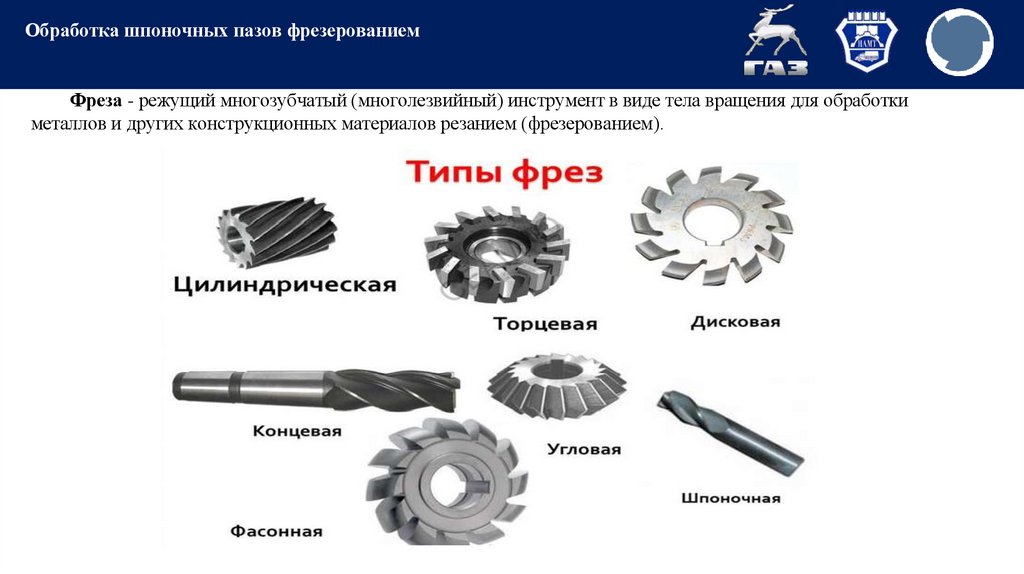

Фреза - режущий многозубчатый (многолезвийный) инструмент в виде тела вращения для обработки
металлов и других конструкционных материалов резанием (фрезерованием).

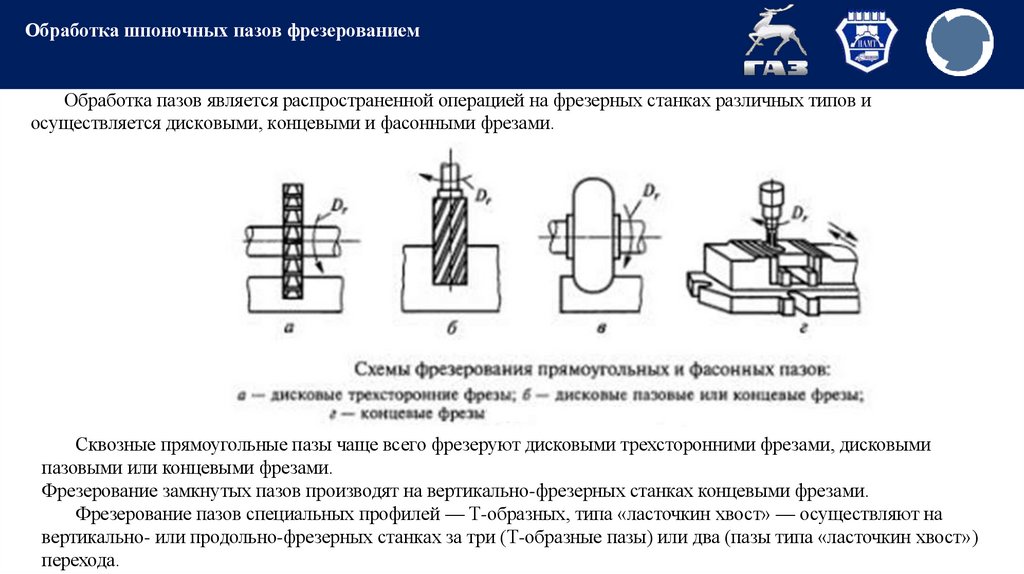

6. Обработка шпоночных пазов фрезерованием

Обработка пазов является распространенной операцией на фрезерных станках различных типов и
осуществляется дисковыми, концевыми и фасонными фрезами.
Сквозные прямоугольные пазы чаще всего фрезеруют дисковыми трехсторонними фрезами, дисковыми
пазовыми или концевыми фрезами.
Фрезерование замкнутых пазов производят на вертикально-фрезерных станках концевыми фрезами.

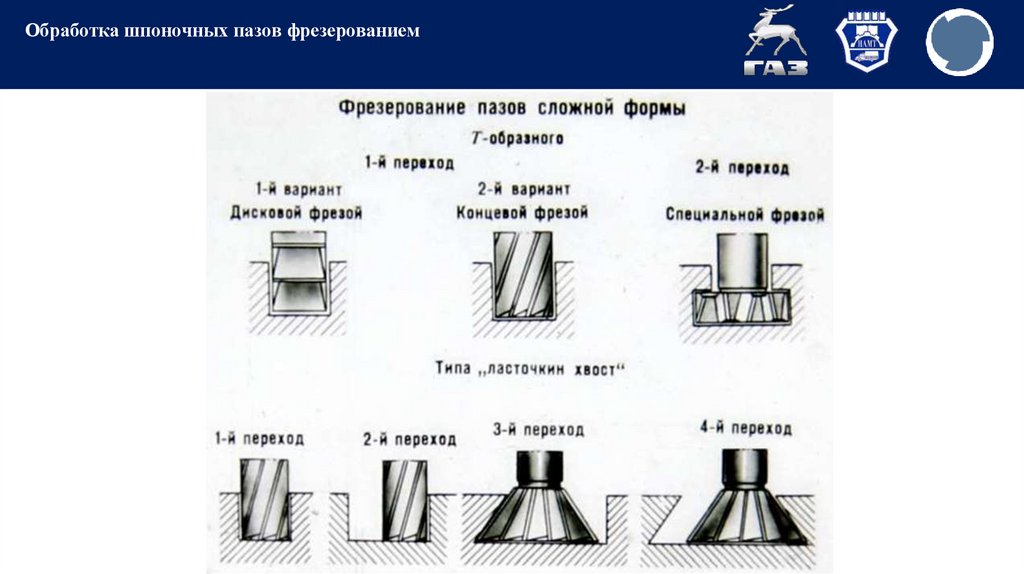

Фрезерование пазов специальных профилей — Т-образных, типа «ласточкин хвост» — осуществляют на
вертикально- или продольно-фрезерных станках за три (Т-образные пазы) или два (пазы типа «ласточкин хвост»)
перехода.

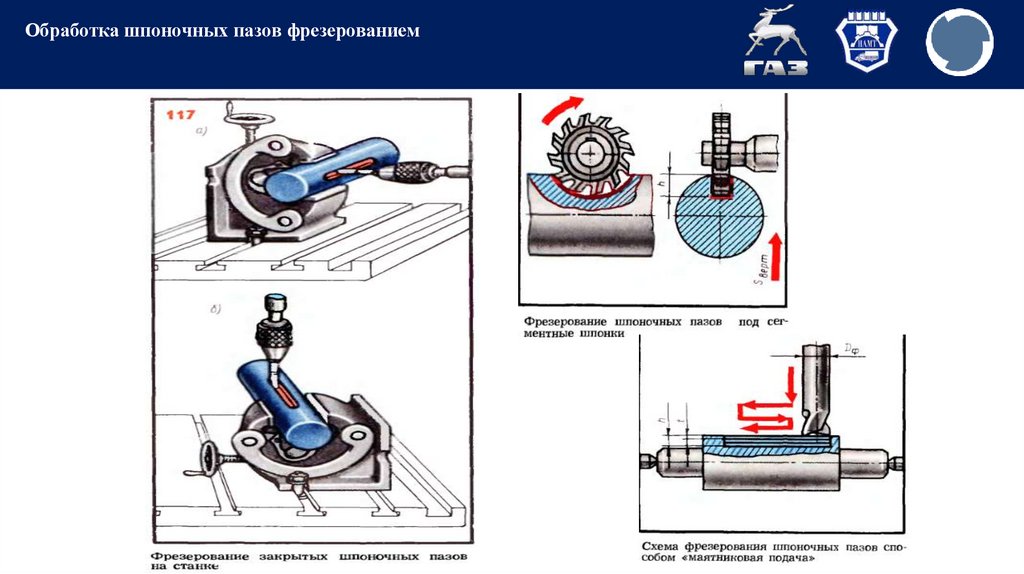

7. Обработка шпоночных пазов фрезерованием

8. Обработка шпоночных пазов фрезерованием

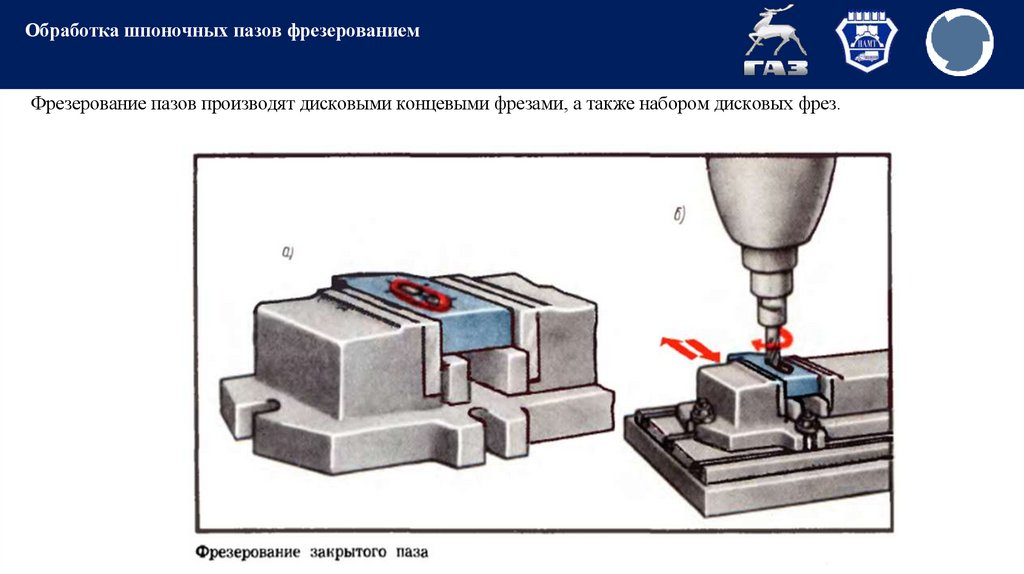

Фрезерование пазов производят дисковыми концевыми фрезами, а также набором дисковых фрез.

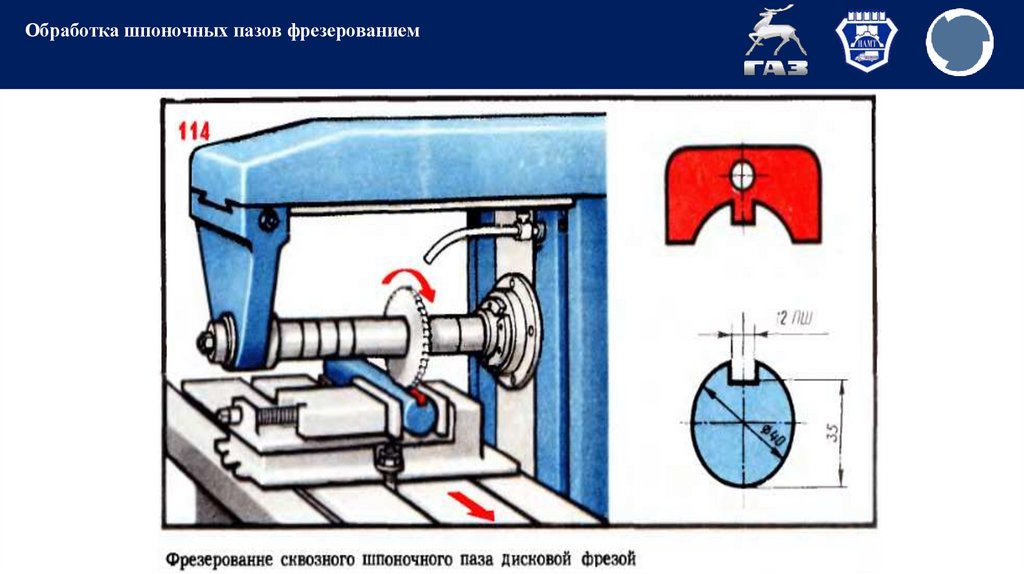

9. Обработка шпоночных пазов фрезерованием

10. Обработка шпоночных пазов фрезерованием

11. Обработка шпоночных пазов фрезерованием

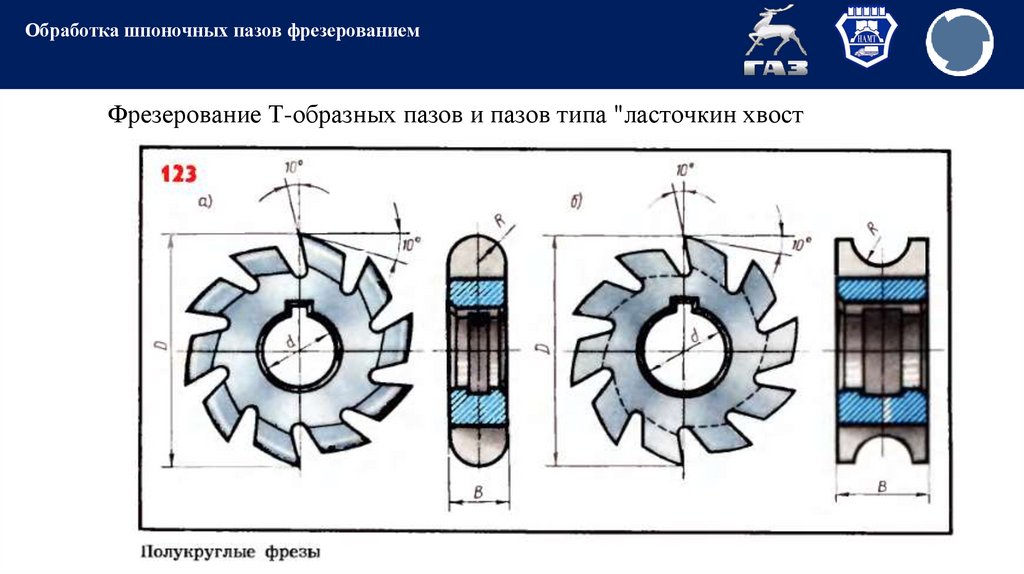

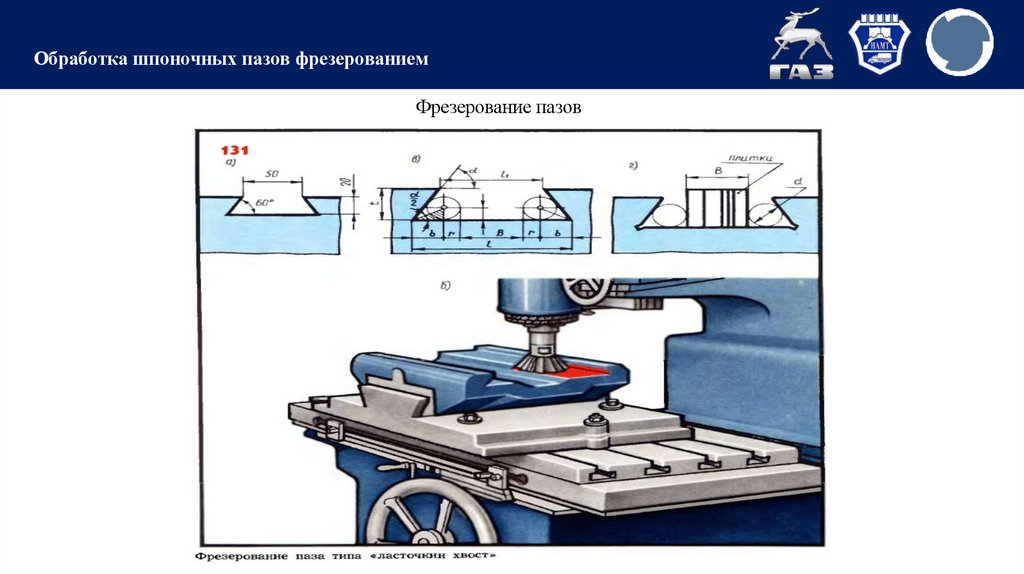

Фрезерование Т-образных пазов и пазов типа "ласточкин хвост

12. Обработка шпоночных пазов фрезерованием

Фрезерование пазов

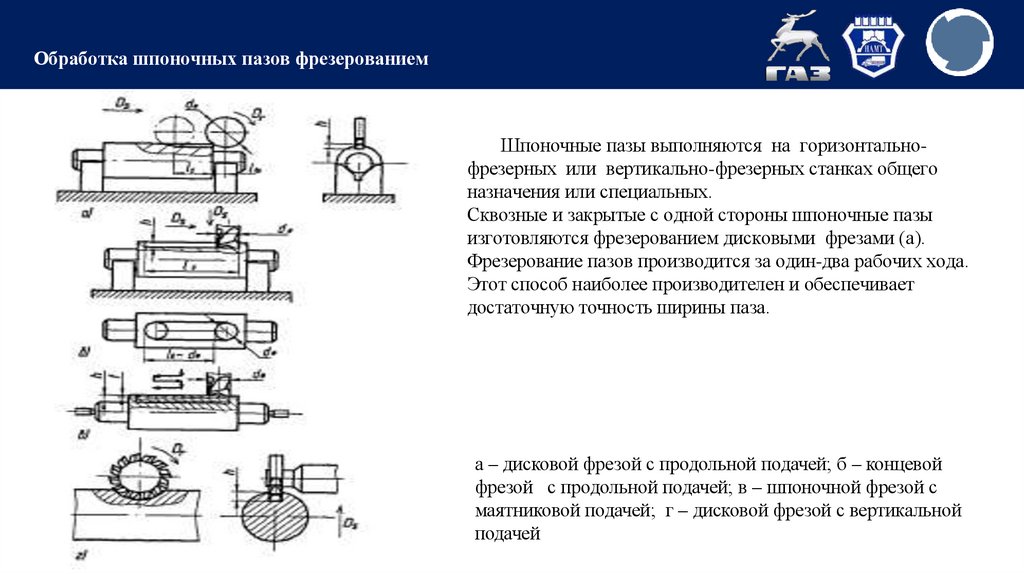

13. Обработка шпоночных пазов фрезерованием

Шпоночные пазы выполняются на горизонтальнофрезерных или вертикально-фрезерных станках общего
назначения или специальных.
Сквозные и закрытые с одной стороны шпоночные пазы
изготовляются фрезерованием дисковыми фрезами (а).
Фрезерование пазов производится за один-два рабочих хода.
Этот способ наиболее производителен и обеспечивает
достаточную точность ширины паза.
а – дисковой фрезой с продольной подачей; б – концевой
фрезой с продольной подачей; в – шпоночной фрезой с
маятниковой подачей; г – дисковой фрезой с вертикальной
подачей

14. Обработка шпоночных пазов фрезерованием

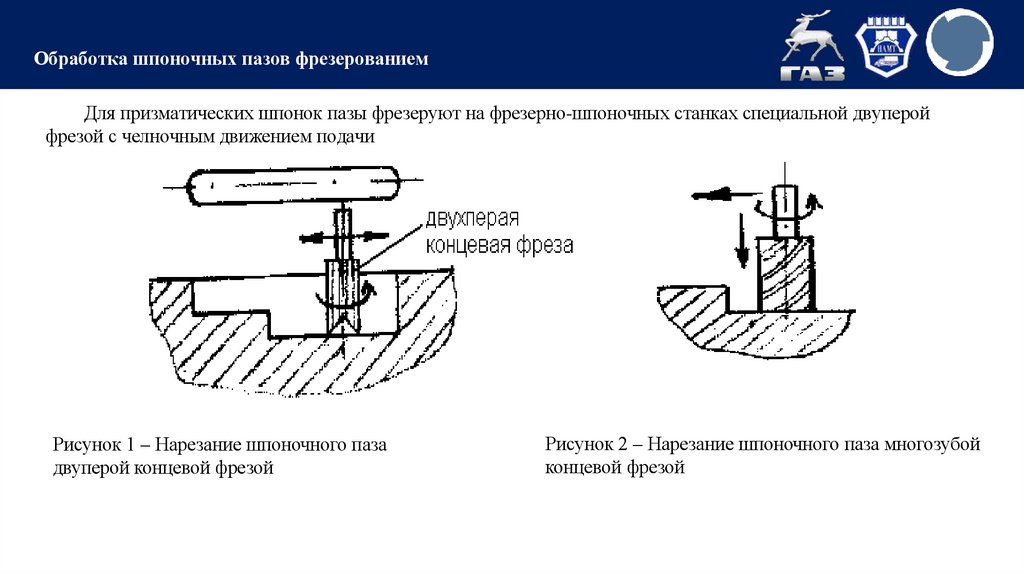

Для призматических шпонок пазы фрезеруют на фрезерно-шпоночных станках специальной двуперой
фрезой с челночным движением подачи
Рисунок 1 – Нарезание шпоночного паза
двуперой концевой фрезой
Рисунок 2 – Нарезание шпоночного паза многозубой
концевой фрезой

15. Обработка шпоночных пазов фрезерованием

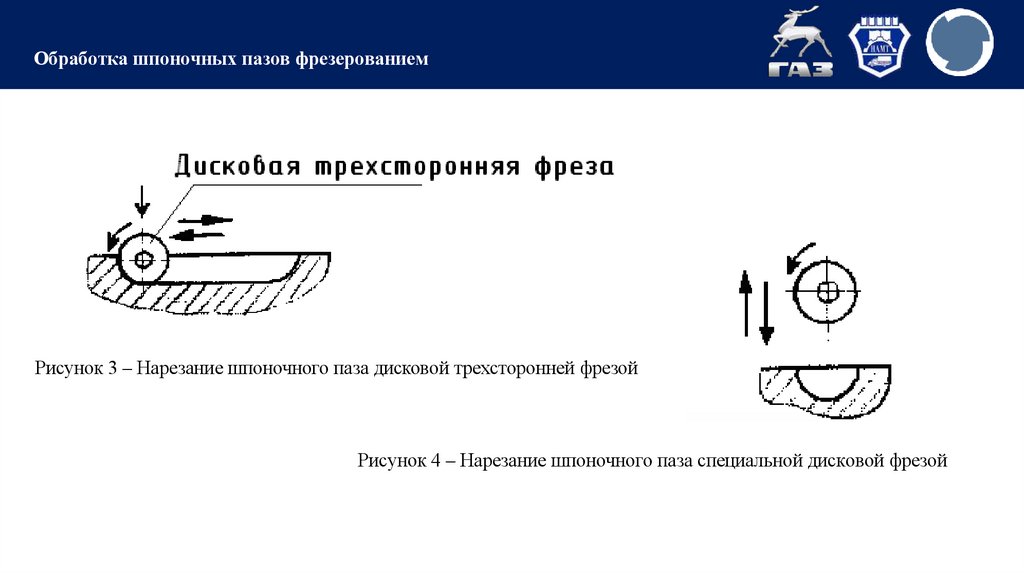

Рисунок 3 – Нарезание шпоночного паза дисковой трехсторонней фрезой
Рисунок 4 – Нарезание шпоночного паза специальной дисковой фрезой
