Виды опор

1. Виды опор

Нуруллин
Тимур
24Стэ1

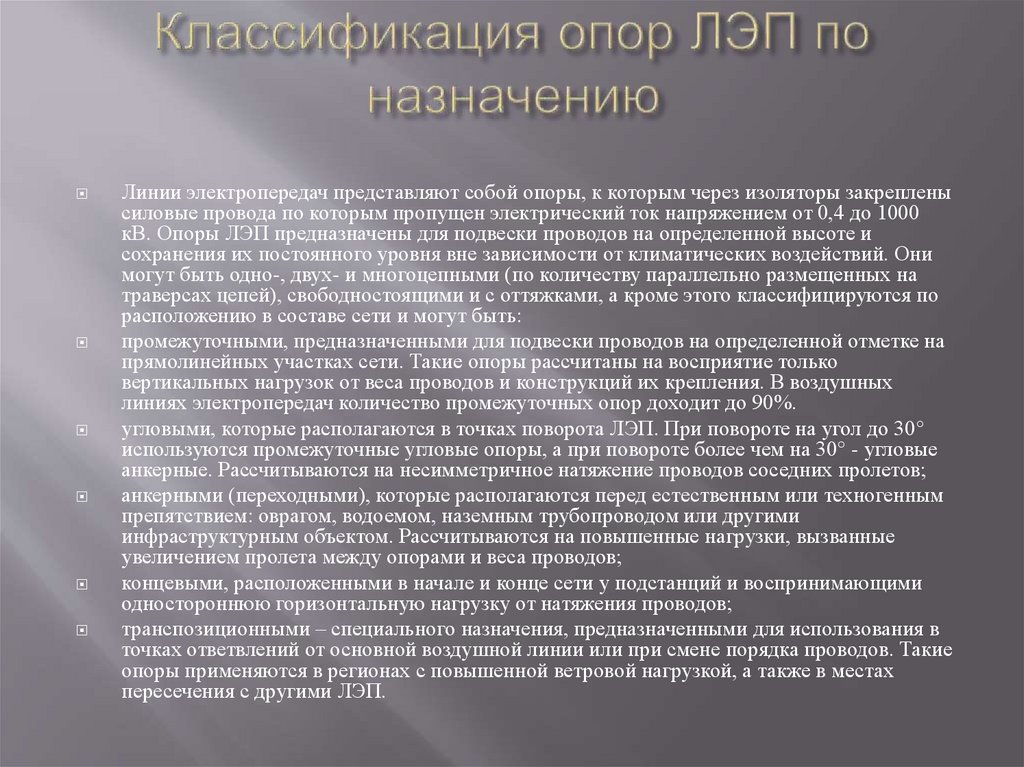

2. Классификация опор ЛЭП по назначению

Линии электропередач представляют собой опоры, к которым через изоляторы закреплены
силовые провода по которым пропущен электрический ток напряжением от 0,4 до 1000
кВ. Опоры ЛЭП предназначены для подвески проводов на определенной высоте и
сохранения их постоянного уровня вне зависимости от климатических воздействий. Они
могут быть одно-, двух- и многоцепными (по количеству параллельно размещенных на
траверсах цепей), свободностоящими и с оттяжками, а кроме этого классифицируются по
расположению в составе сети и могут быть:
промежуточными, предназначенными для подвески проводов на определенной отметке на
прямолинейных участках сети. Такие опоры рассчитаны на восприятие только
вертикальных нагрузок от веса проводов и конструкций их крепления. В воздушных
линиях электропередач количество промежуточных опор доходит до 90%.
угловыми, которые располагаются в точках поворота ЛЭП. При повороте на угол до 30°
используются промежуточные угловые опоры, а при повороте более чем на 30° - угловые
анкерные. Рассчитываются на несимметричное натяжение проводов соседних пролетов;
анкерными (переходными), которые располагаются перед естественным или техногенным
препятствием: оврагом, водоемом, наземным трубопроводом или другими
инфраструктурным объектом. Рассчитываются на повышенные нагрузки, вызванные
увеличением пролета между опорами и веса проводов;
концевыми, расположенными в начале и конце сети у подстанций и воспринимающими
одностороннюю горизонтальную нагрузку от натяжения проводов;
транспозиционными – специального назначения, предназначенными для использования в
точках ответвлений от основной воздушной линии или при смене порядка проводов. Такие
опоры применяются в регионах с повышенной ветровой нагрузкой, а также в местах
пересечения с другими ЛЭП.

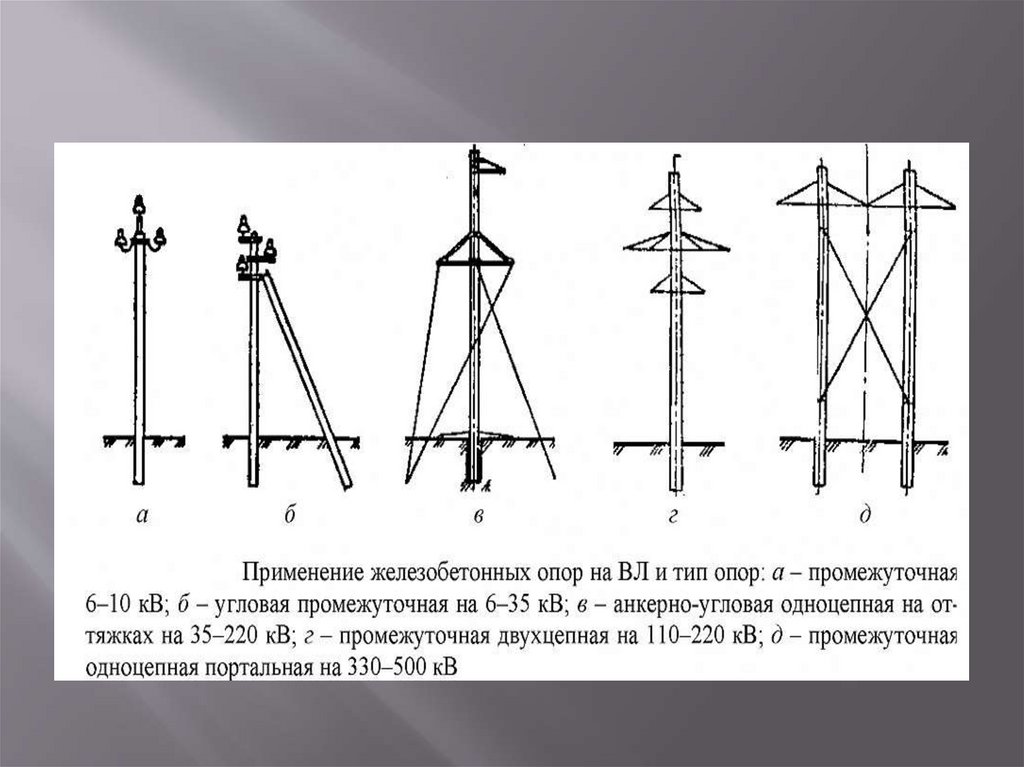

3.

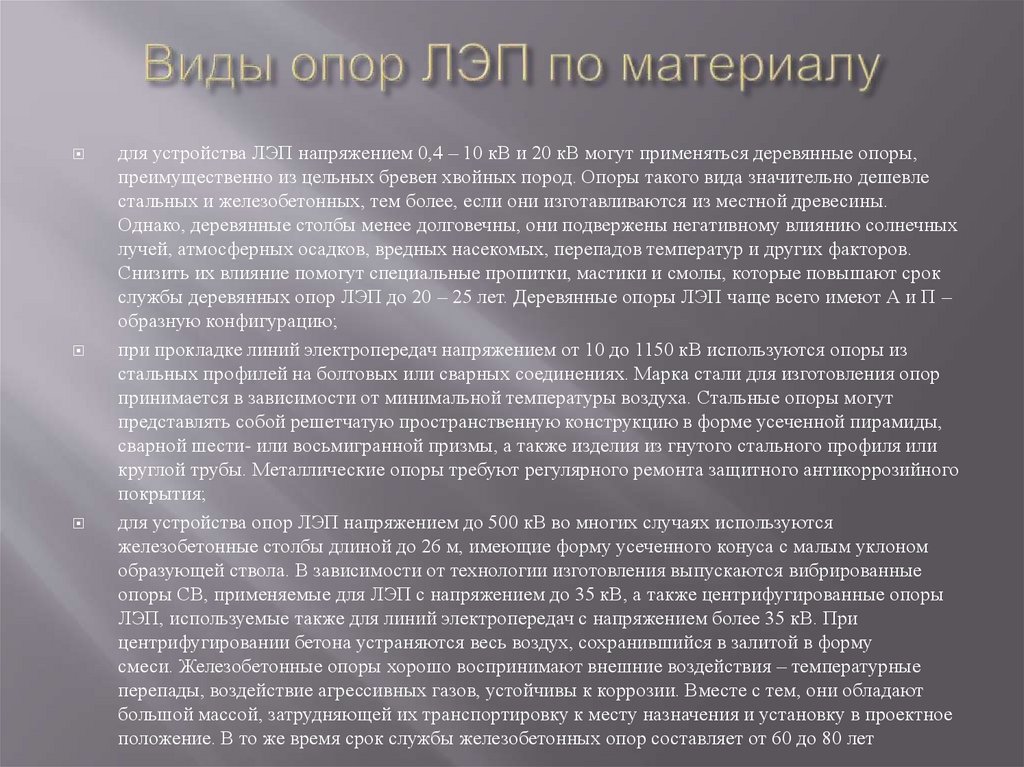

4. Виды опор ЛЭП по материалу

для устройства ЛЭП напряжением 0,4 – 10 кВ и 20 кВ могут применяться деревянные опоры,
преимущественно из цельных бревен хвойных пород. Опоры такого вида значительно дешевле
стальных и железобетонных, тем более, если они изготавливаются из местной древесины.
Однако, деревянные столбы менее долговечны, они подвержены негативному влиянию солнечных
лучей, атмосферных осадков, вредных насекомых, перепадов температур и других факторов.
Снизить их влияние помогут специальные пропитки, мастики и смолы, которые повышают срок
службы деревянных опор ЛЭП до 20 – 25 лет. Деревянные опоры ЛЭП чаще всего имеют А и П –
образную конфигурацию;
при прокладке линий электропередач напряжением от 10 до 1150 кВ используются опоры из
стальных профилей на болтовых или сварных соединениях. Марка стали для изготовления опор
принимается в зависимости от минимальной температуры воздуха. Стальные опоры могут
представлять собой решетчатую пространственную конструкцию в форме усеченной пирамиды,
сварной шести- или восьмигранной призмы, а также изделия из гнутого стального профиля или
круглой трубы. Металлические опоры требуют регулярного ремонта защитного антикоррозийного
покрытия;
для устройства опор ЛЭП напряжением до 500 кВ во многих случаях используются
железобетонные столбы длиной до 26 м, имеющие форму усеченного конуса с малым уклоном
образующей ствола. В зависимости от технологии изготовления выпускаются вибрированные
опоры СВ, применяемые для ЛЭП с напряжением до 35 кВ, а также центрифугированные опоры
ЛЭП, используемые также для линий электропередач с напряжением более 35 кВ. При
центрифугировании бетона устраняются весь воздух, сохранившийся в залитой в форму
смеси. Железобетонные опоры хорошо воспринимают внешние воздействия – температурные
перепады, воздействие агрессивных газов, устойчивы к коррозии. Вместе с тем, они обладают
большой массой, затрудняющей их транспортировку к месту назначения и установку в проектное
положение. В то же время срок службы железобетонных опор составляет от 60 до 80 лет

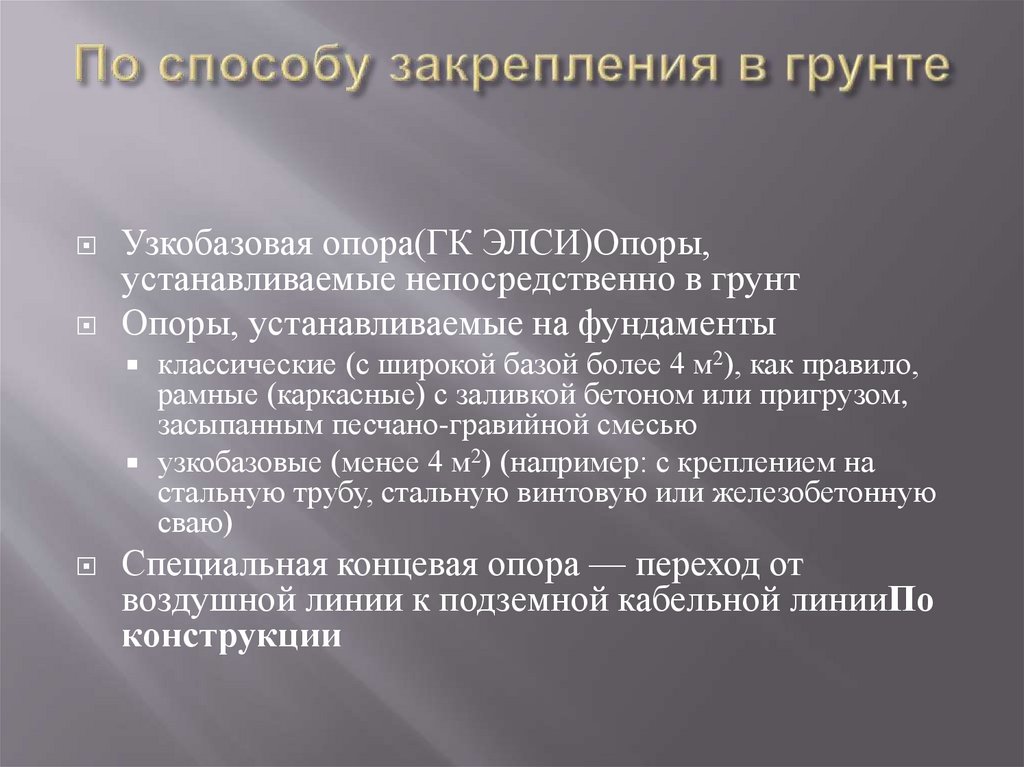

5. По способу закрепления в грунте

Узкобазовая опора(ГК ЭЛСИ)Опоры,
устанавливаемые непосредственно в грунт
Опоры, устанавливаемые на фундаменты
классические (с широкой базой более 4 м2), как правило,
рамные (каркасные) с заливкой бетоном или пригрузом,
засыпанным песчано-гравийной смесью
узкобазовые (менее 4 м2) (например: с креплением на
стальную трубу, стальную винтовую или железобетонную
сваю)
Специальная концевая опора — переход от
воздушной линии к подземной кабельной линииПо
конструкции

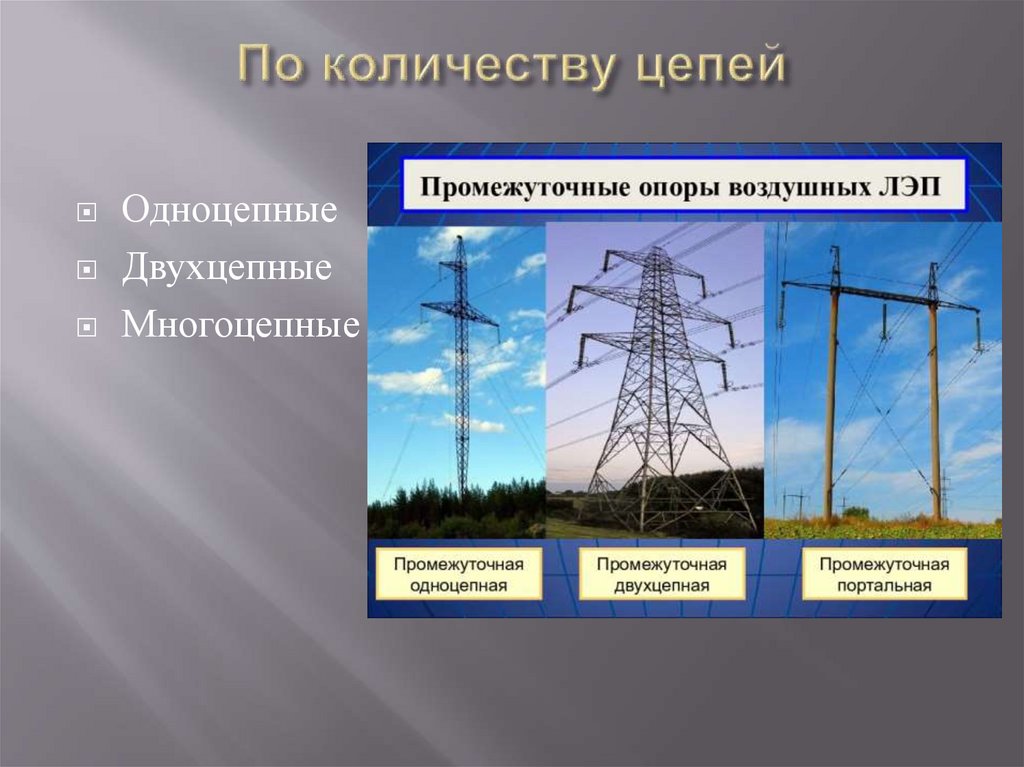

6. По количеству цепей

Одноцепные
Двухцепные
Многоцепные

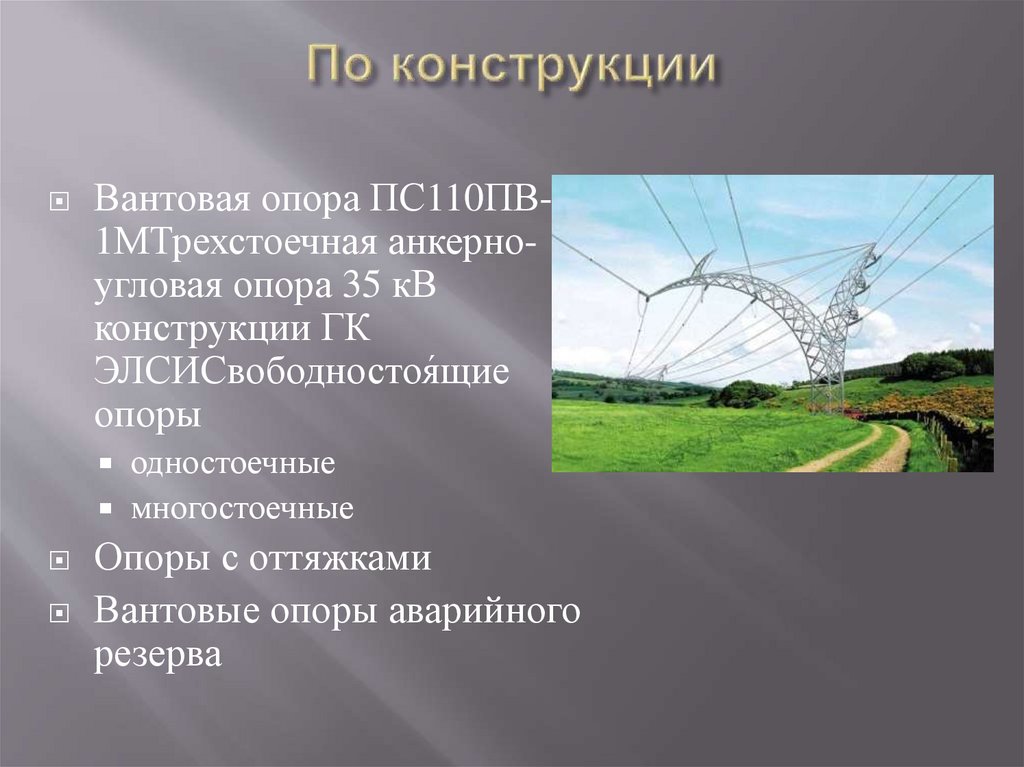

7. По конструкции

Вантовая опора ПС110ПВ1МТрехстоечная анкерноугловая опора 35 кВ
конструкции ГК
ЭЛСИСвободностоя́щие
опоры
одностоечные
многостоечные
Опоры с оттяжками
Вантовые опоры аварийного
резерва

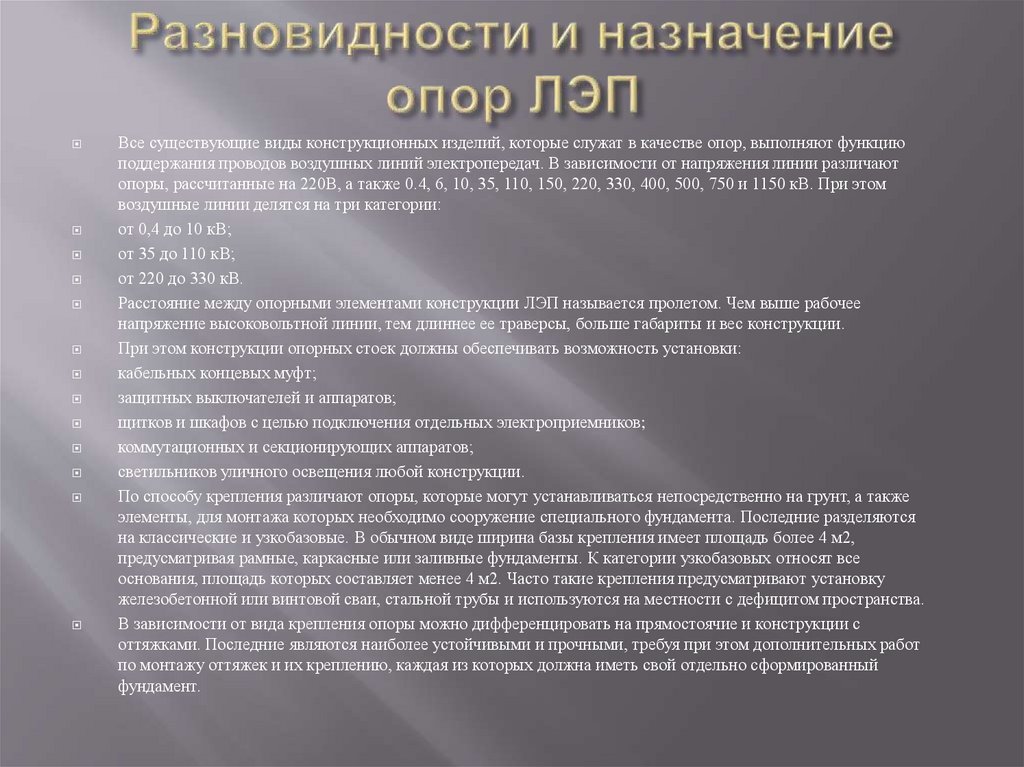

8. Разновидности и назначение опор ЛЭП

Все существующие виды конструкционных изделий, которые служат в качестве опор, выполняют функцию
поддержания проводов воздушных линий электропередач. В зависимости от напряжения линии различают
опоры, рассчитанные на 220В, а также 0.4, 6, 10, 35, 110, 150, 220, 330, 400, 500, 750 и 1150 кВ. При этом
воздушные линии делятся на три категории:
от 0,4 до 10 кВ;
от 35 до 110 кВ;
от 220 до 330 кВ.
Расстояние между опорными элементами конструкции ЛЭП называется пролетом. Чем выше рабочее
напряжение высоковольтной линии, тем длиннее ее траверсы, больше габариты и вес конструкции.
При этом конструкции опорных стоек должны обеспечивать возможность установки:
кабельных концевых муфт;
защитных выключателей и аппаратов;
щитков и шкафов с целью подключения отдельных электроприемников;
коммутационных и секционирующих аппаратов;
светильников уличного освещения любой конструкции.
По способу крепления различают опоры, которые могут устанавливаться непосредственно на грунт, а также
элементы, для монтажа которых необходимо сооружение специального фундамента. Последние разделяются
на классические и узкобазовые. В обычном виде ширина базы крепления имеет площадь более 4 м2,
предусматривая рамные, каркасные или заливные фундаменты. К категории узкобазовых относят все
основания, площадь которых составляет менее 4 м2. Часто такие крепления предусматривают установку
железобетонной или винтовой сваи, стальной трубы и используются на местности с дефицитом пространства.
В зависимости от вида крепления опоры можно дифференцировать на прямостоячие и конструкции с
оттяжками. Последние являются наиболее устойчивыми и прочными, требуя при этом дополнительных работ
по монтажу оттяжек и их креплению, каждая из которых должна иметь свой отдельно сформированный
фундамент.
