5. Презент. геол-геоморф профиль

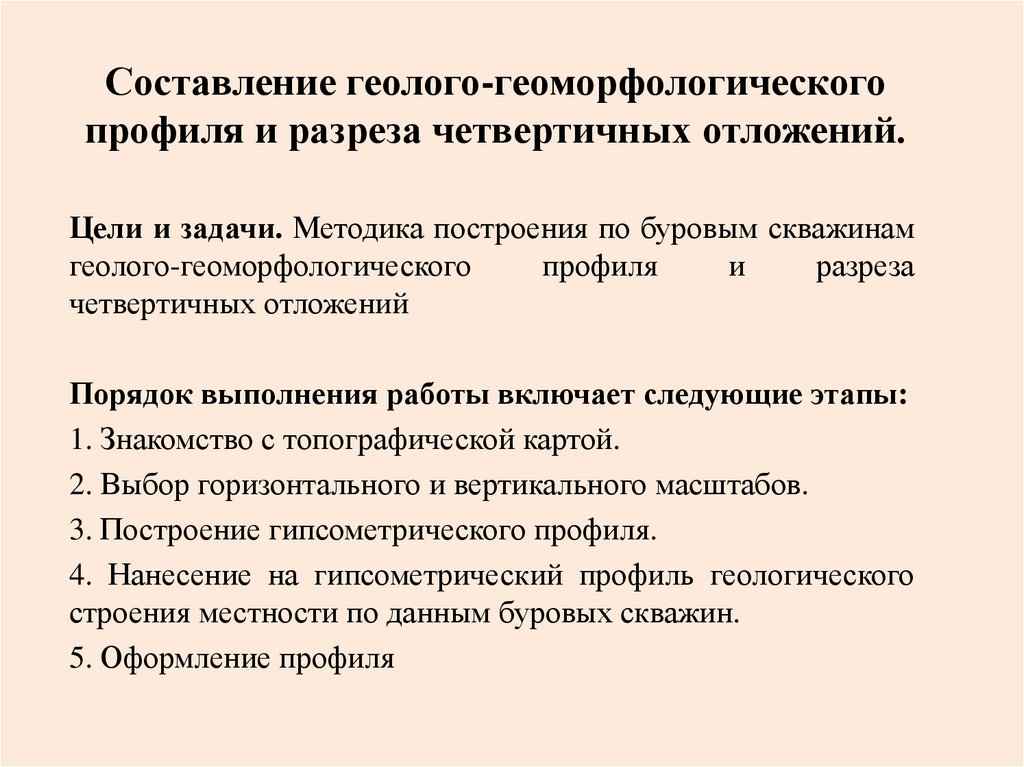

1. Составление геолого-геоморфологического профиля и разреза четвертичных отложений.

Цели и задачи. Методика построения по буровым скважинам
геолого-геоморфологического
профиля
и
разреза
четвертичных отложений
Порядок выполнения работы включает следующие этапы:
1. Знакомство с топографической картой.
2. Выбор горизонтального и вертикального масштабов.
3. Построение гипсометрического профиля.
4. Нанесение на гипсометрический профиль геологического
строения местности по данным буровых скважин.
5. Оформление профиля

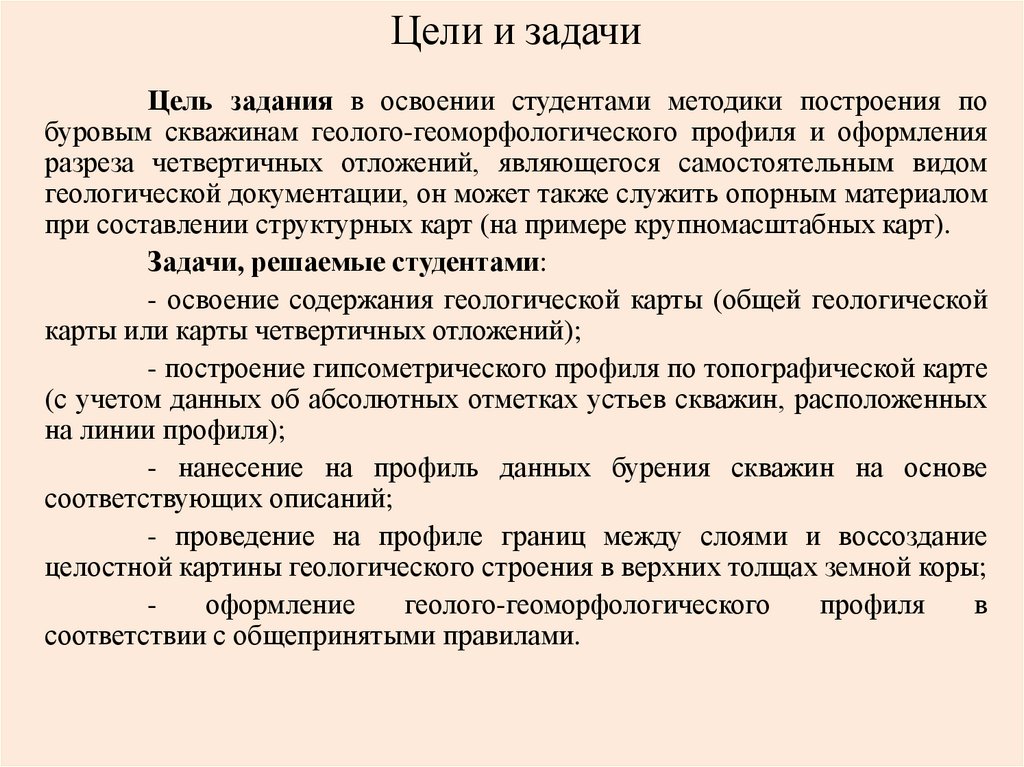

2. Цели и задачи

Цель задания в освоении студентами методики построения по
буровым скважинам геолого-геоморфологического профиля и оформления
разреза четвертичных отложений, являющегося самостоятельным видом
геологической документации, он может также служить опорным материалом
при составлении структурных карт (на примере крупномасштабных карт).
Задачи, решаемые студентами:
- освоение содержания геологической карты (общей геологической
карты или карты четвертичных отложений);
- построение гипсометрического профиля по топографической карте
(с учетом данных об абсолютных отметках устьев скважин, расположенных
на линии профиля);
- нанесение на профиль данных бурения скважин на основе
соответствующих описаний;
- проведение на профиле границ между слоями и воссоздание
целостной картины геологического строения в верхних толщах земной коры;
оформление
геолого-геоморфологического
профиля
в
соответствии с общепринятыми правилами.

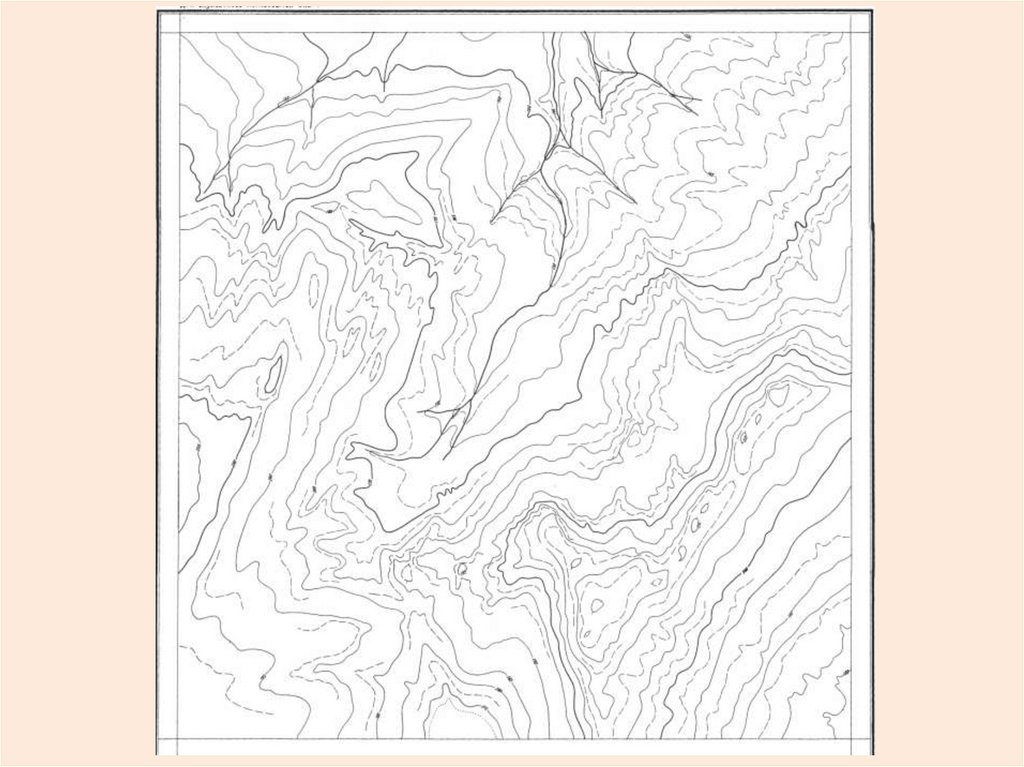

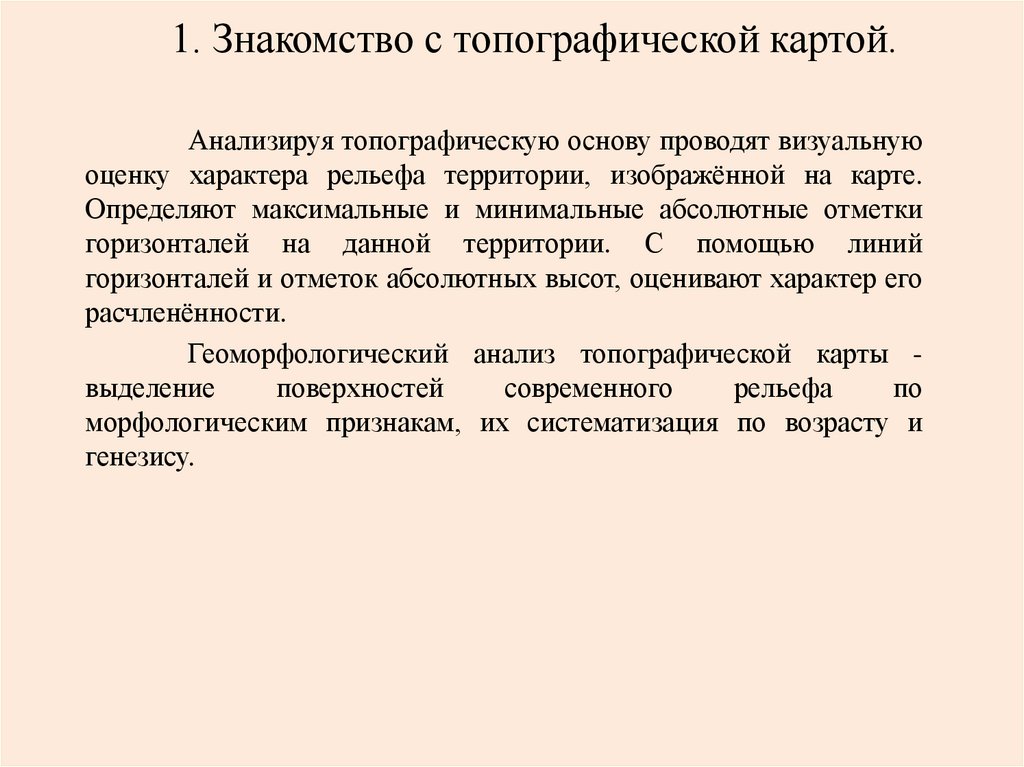

3. 1. Знакомство с топографической картой.

Анализируя топографическую основу проводят визуальную
оценку характера рельефа территории, изображённой на карте.
Определяют максимальные и минимальные абсолютные отметки
горизонталей на данной территории. С помощью линий
горизонталей и отметок абсолютных высот, оценивают характер его
расчленённости.
Геоморфологический анализ топографической карты выделение
поверхностей
современного
рельефа
по
морфологическим признакам, их систематизация по возрасту и
генезису.

4.

5.

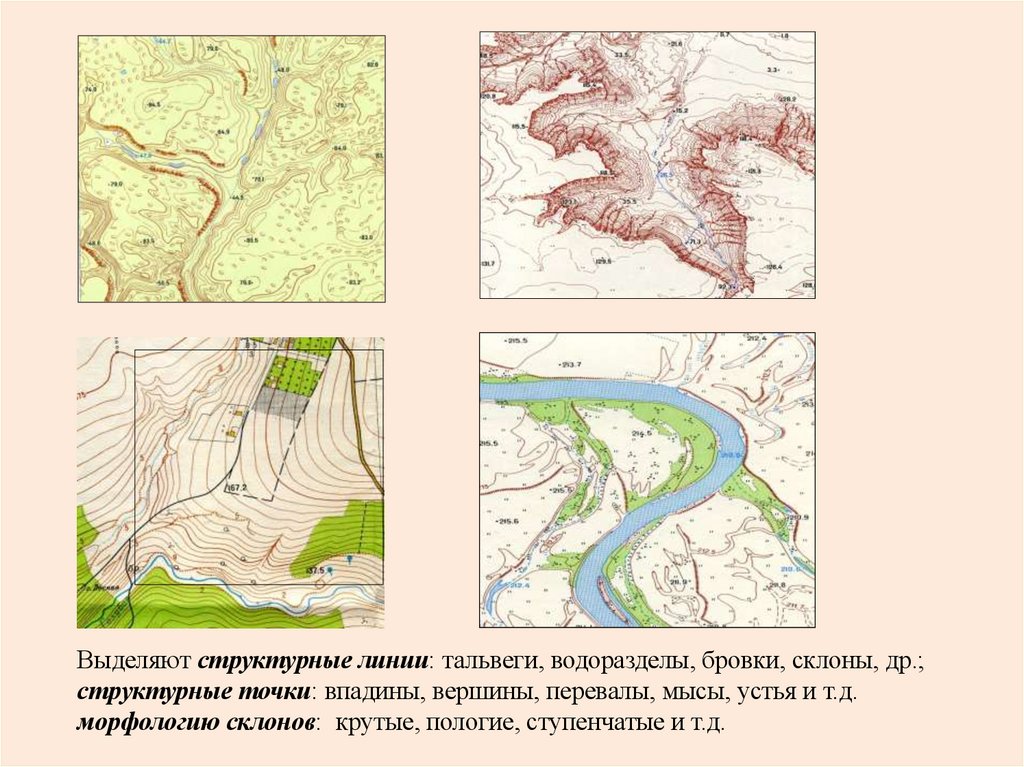

Выделяют структурные линии: тальвеги, водоразделы, бровки, склоны, др.;
структурные точки: впадины, вершины, перевалы, мысы, устья и т.д.
морфологию склонов: крутые, пологие, ступенчатые и т.д.

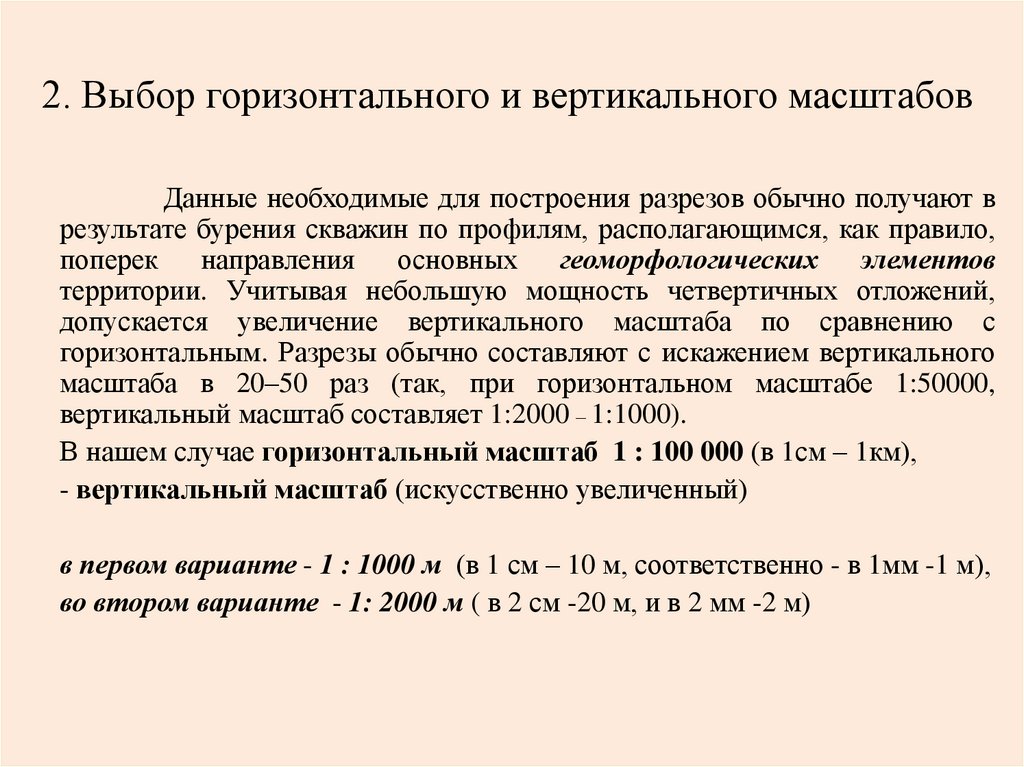

6. 2. Выбор горизонтального и вертикального масштабов

Данные необходимые для построения разрезов обычно получают в
результате бурения скважин по профилям, располагающимся, как правило,
поперек направления основных геоморфологических элементов
территории. Учитывая небольшую мощность четвертичных отложений,
допускается увеличение вертикального масштаба по сравнению с
горизонтальным. Разрезы обычно составляют с искажением вертикального
масштаба в 20–50 раз (так, при горизонтальном масштабе 1:50000,
вертикальный масштаб составляет 1:2000 – 1:1000).
В нашем случае горизонтальный масштаб 1 : 100 000 (в 1см – 1км),
- вертикальный масштаб (искусственно увеличенный)
в первом варианте - 1 : 1000 м (в 1 см – 10 м, соответственно - в 1мм -1 м),
во втором варианте - 1: 2000 м ( в 2 см -20 м, и в 2 мм -2 м)

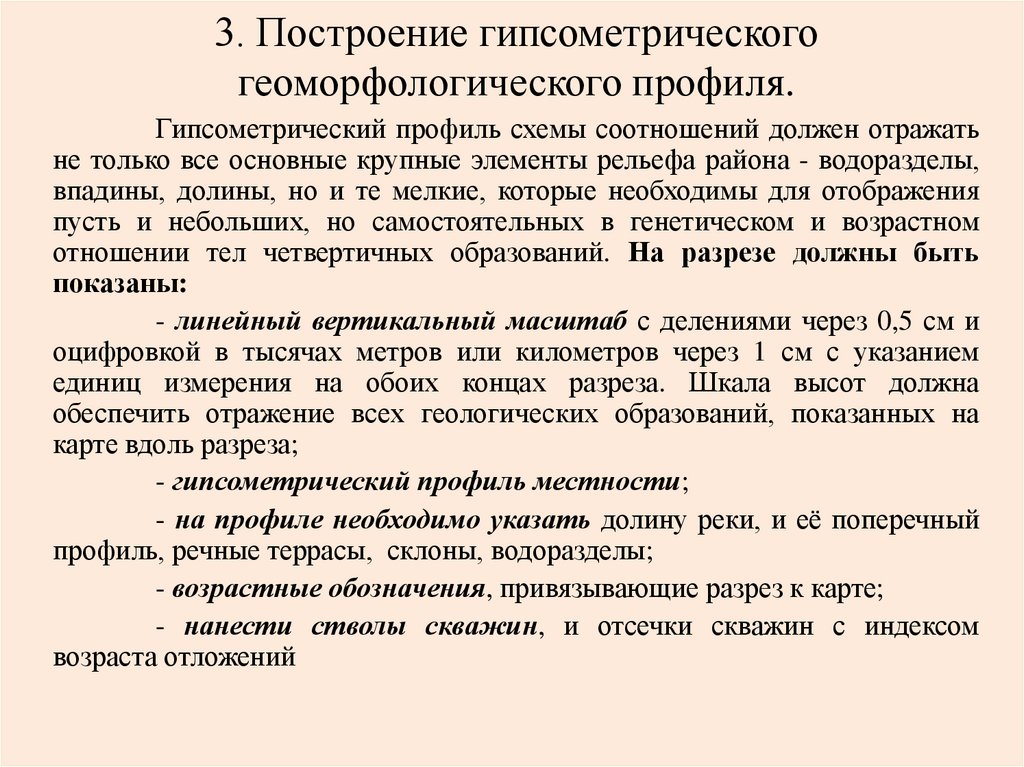

7. 3. Построение гипсометрического геоморфологического профиля.

Гипсометрический профиль схемы соотношений должен отражать
не только все основные крупные элементы рельефа района - водоразделы,
впадины, долины, но и те мелкие, которые необходимы для отображения
пусть и небольших, но самостоятельных в генетическом и возрастном
отношении тел четвертичных образований. На разрезе должны быть
показаны:
- линейный вертикальный масштаб с делениями через 0,5 см и
оцифровкой в тысячах метров или километров через 1 см с указанием
единиц измерения на обоих концах разреза. Шкала высот должна
обеспечить отражение всех геологических образований, показанных на
карте вдоль разреза;
- гипсометрический профиль местности;
- на профиле необходимо указать долину реки, и её поперечный
профиль, речные террасы, склоны, водоразделы;
- возрастные обозначения, привязывающие разрез к карте;
- нанести стволы скважин, и отсечки скважин с индексом
возраста отложений

8.

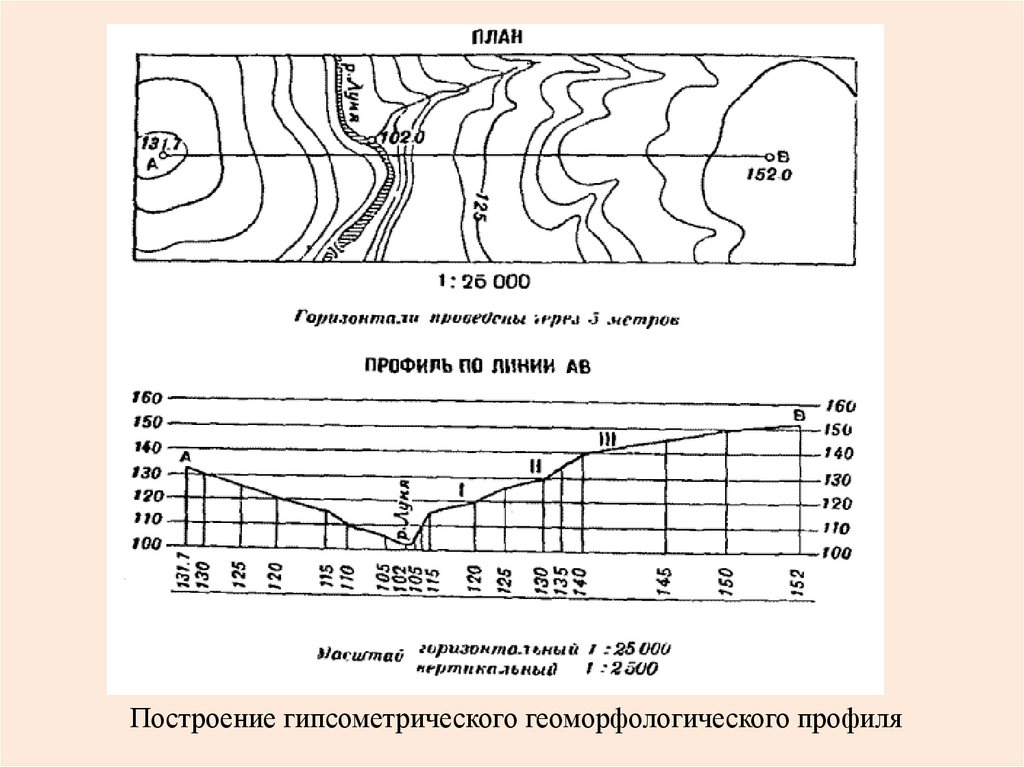

Построение гипсометрического геоморфологического профиля

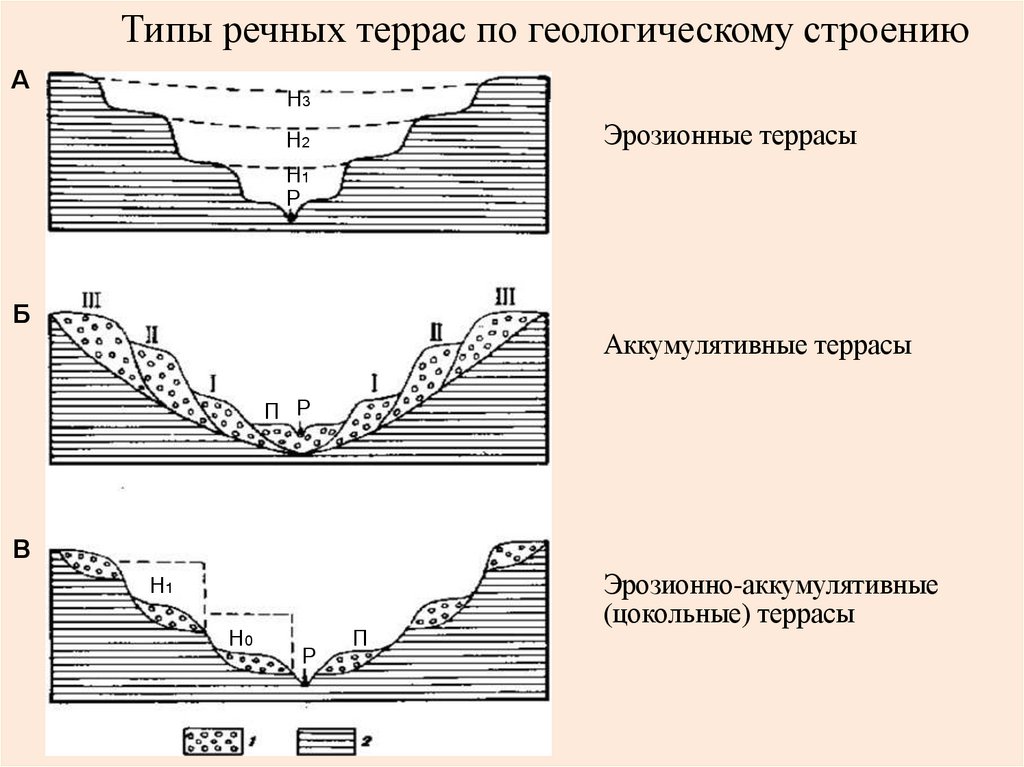

9. Типы речных террас по геологическому строению

А
Н3
Эрозионные террасы
Н2
Н1
Р
Б
Аккумулятивные террасы
П Р
В
Н1
Н0
Р
П
Эрозионно-аккумулятивные
(цокольные) террасы

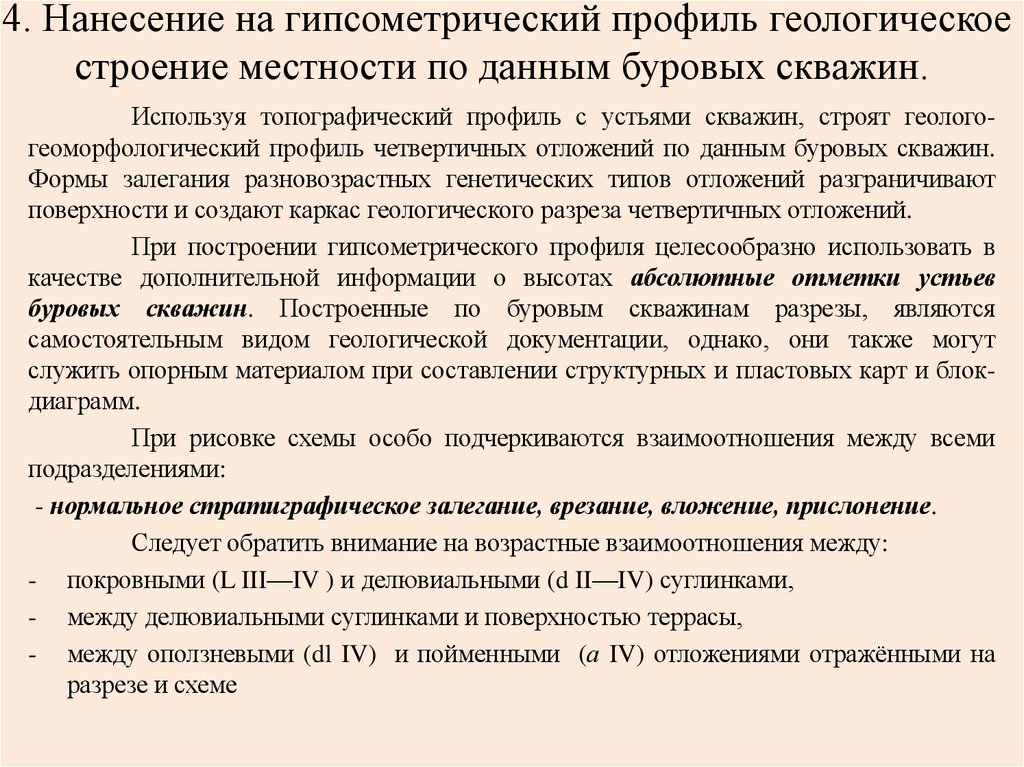

10. 4. Нанесение на гипсометрический профиль геологическое строение местности по данным буровых скважин.

Используя топографический профиль с устьями скважин, строят геологогеоморфологический профиль четвертичных отложений по данным буровых скважин.
Формы залегания разновозрастных генетических типов отложений разграничивают
поверхности и создают каркас геологического разреза четвертичных отложений.
При построении гипсометрического профиля целесообразно использовать в
качестве дополнительной информации о высотах абсолютные отметки устьев
буровых скважин. Построенные по буровым скважинам разрезы, являются
самостоятельным видом геологической документации, однако, они также могут
служить опорным материалом при составлении структурных и пластовых карт и блокдиаграмм.
При рисовке схемы особо подчеркиваются взаимоотношения между всеми
подразделениями:
- нормальное стратиграфическое залегание, врезание, вложение, прислонение.
Следует обратить внимание на возрастные взаимоотношения между:
- покровными (L III—IV ) и делювиальными (d II—IV) суглинками,
- между делювиальными суглинками и поверхностью террасы,
- между оползневыми (dl IV) и пойменными (а IV) отложениями отражёнными на
разрезе и схеме

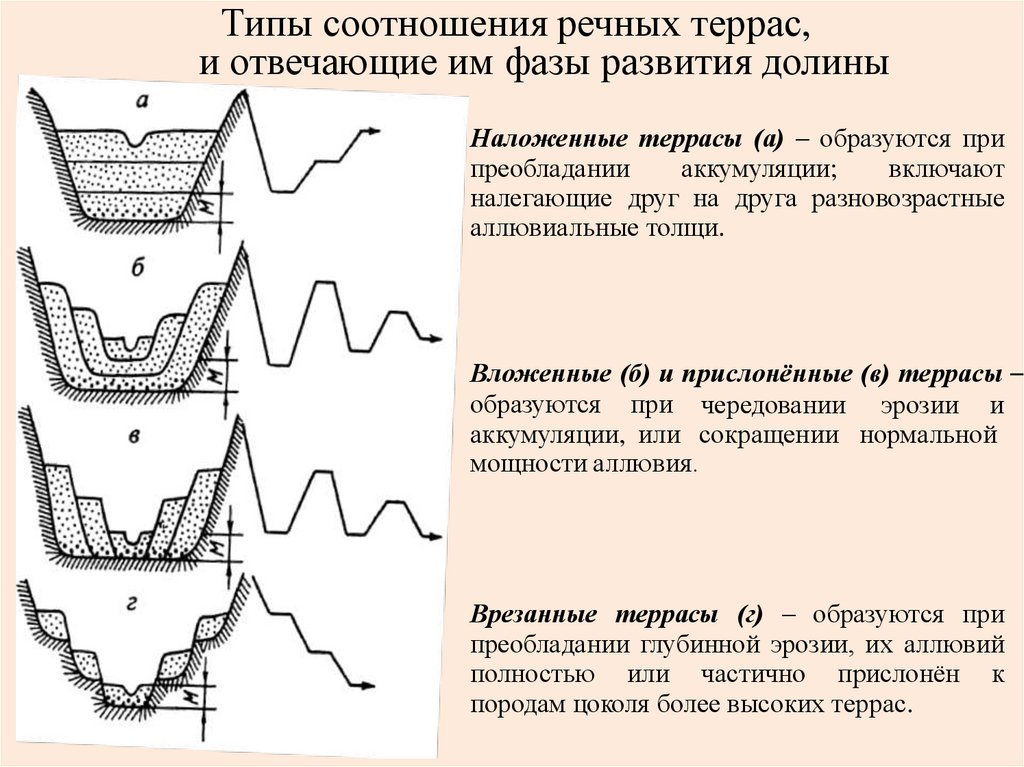

11. Типы соотношения речных террас, и отвечающие им фазы развития долины

Наложенные террасы (а) – образуются при
преобладании
аккумуляции;
включают
налегающие друг на друга разновозрастные
аллювиальные толщи.
Вложенные (б) и прислонённые (в) террасы –
образуются при чередовании эрозии и
аккумуляции, или сокращении нормальной
мощности аллювия.
Врезанные террасы (г) – образуются при
преобладании глубинной эрозии, их аллювий
полностью или частично прислонён к
породам цоколя более высоких террас.

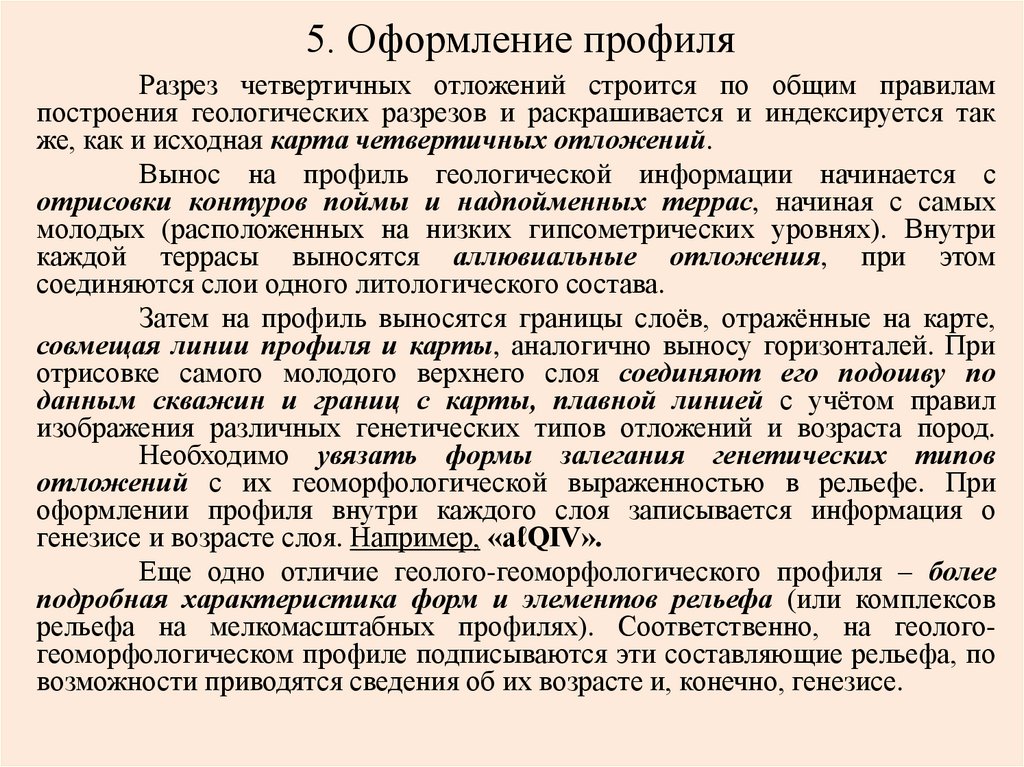

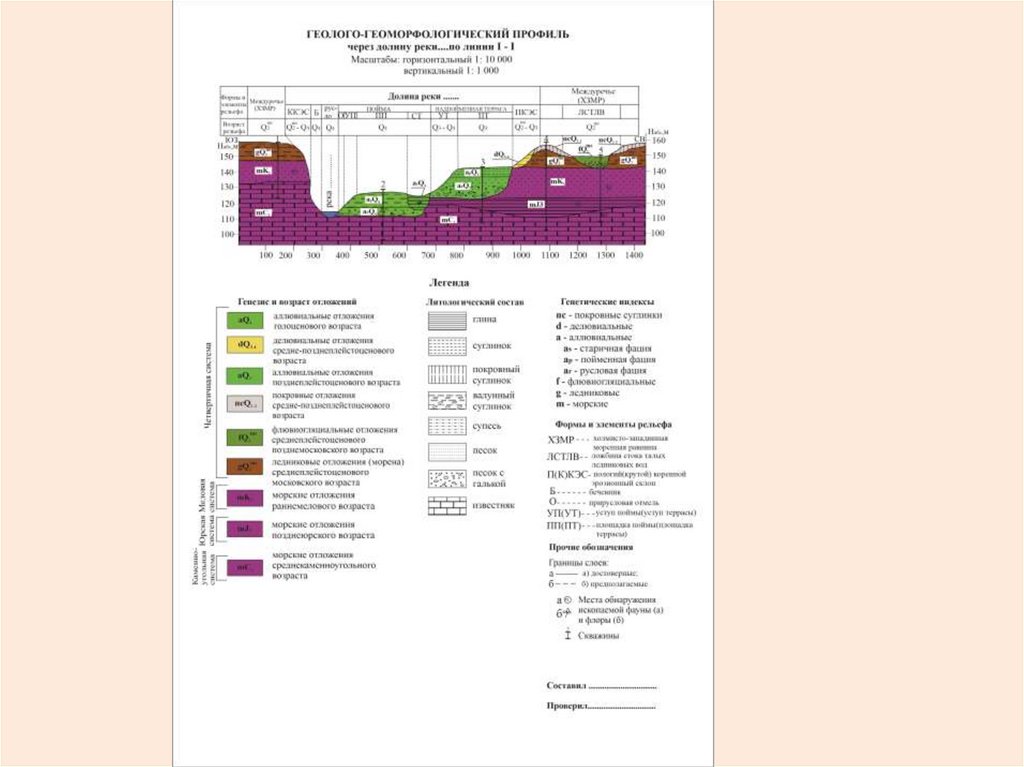

12. 5. Оформление профиля

Разрез четвертичных отложений строится по общим правилам
построения геологических разрезов и раскрашивается и индексируется так
же, как и исходная карта четвертичных отложений.
Вынос на профиль геологической информации начинается с
отрисовки контуров поймы и надпойменных террас, начиная с самых
молодых (расположенных на низких гипсометрических уровнях). Внутри
каждой террасы выносятся аллювиальные отложения, при этом
соединяются слои одного литологического состава.
Затем на профиль выносятся границы слоёв, отражённые на карте,
совмещая линии профиля и карты, аналогично выносу горизонталей. При
отрисовке самого молодого верхнего слоя соединяют его подошву по
данным скважин и границ с карты, плавной линией с учётом правил
изображения различных генетических типов отложений и возраста пород.
Необходимо увязать формы залегания генетических типов
отложений с их геоморфологической выраженностью в рельефе. При
оформлении профиля внутри каждого слоя записывается информация о
генезисе и возрасте слоя. Например, «aℓQIV».
Еще одно отличие геолого-геоморфологического профиля – более
подробная характеристика форм и элементов рельефа (или комплексов
рельефа на мелкомасштабных профилях). Соответственно, на геологогеоморфологическом профиле подписываются эти составляющие рельефа, по
возможности приводятся сведения об их возрасте и, конечно, генезисе.

13.

14.

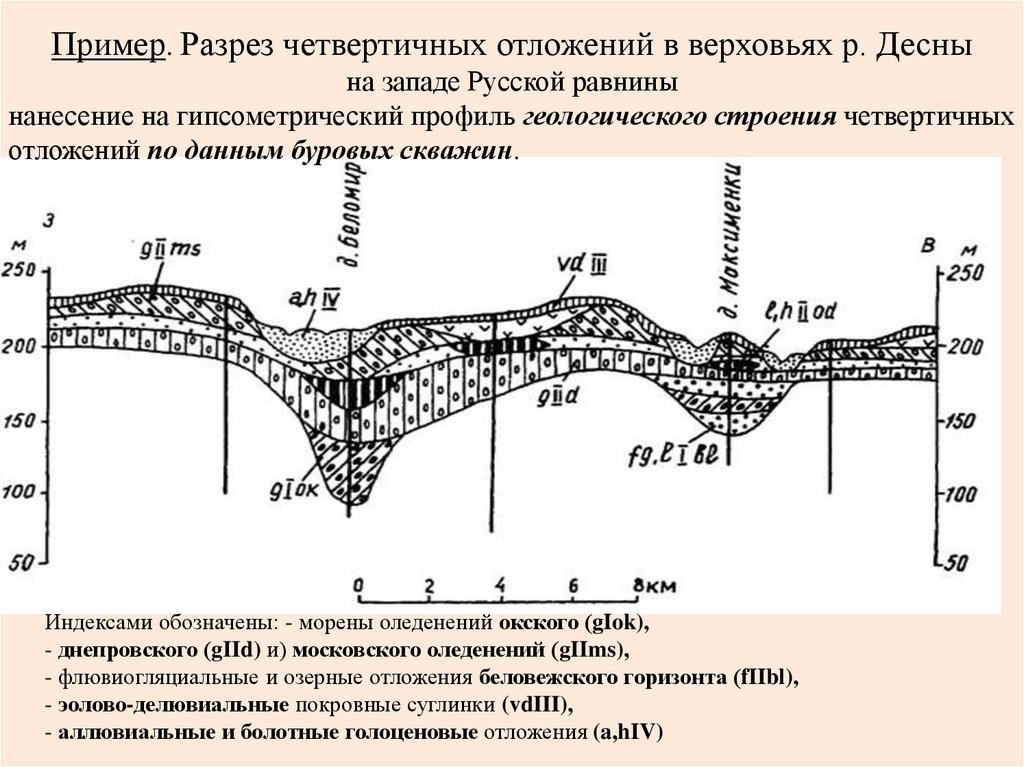

Пример. Разрез четвертичных отложений в верховьях р. Десны
на западе Русской равнины
нанесение на гипсометрический профиль геологического строения четвертичных
отложений по данным буровых скважин.
Индексами обозначены: - морены оледенений окского (gIok),
- днепровского (gIId) и) московского оледенений (gIIms),
- флювиогляциальные и озерные отложения беловежского горизонта (fIIbl),
- эолово-делювиальные покровные суглинки (vdIII),
- аллювиальные и болотные голоценовые отложения (a,hIV)

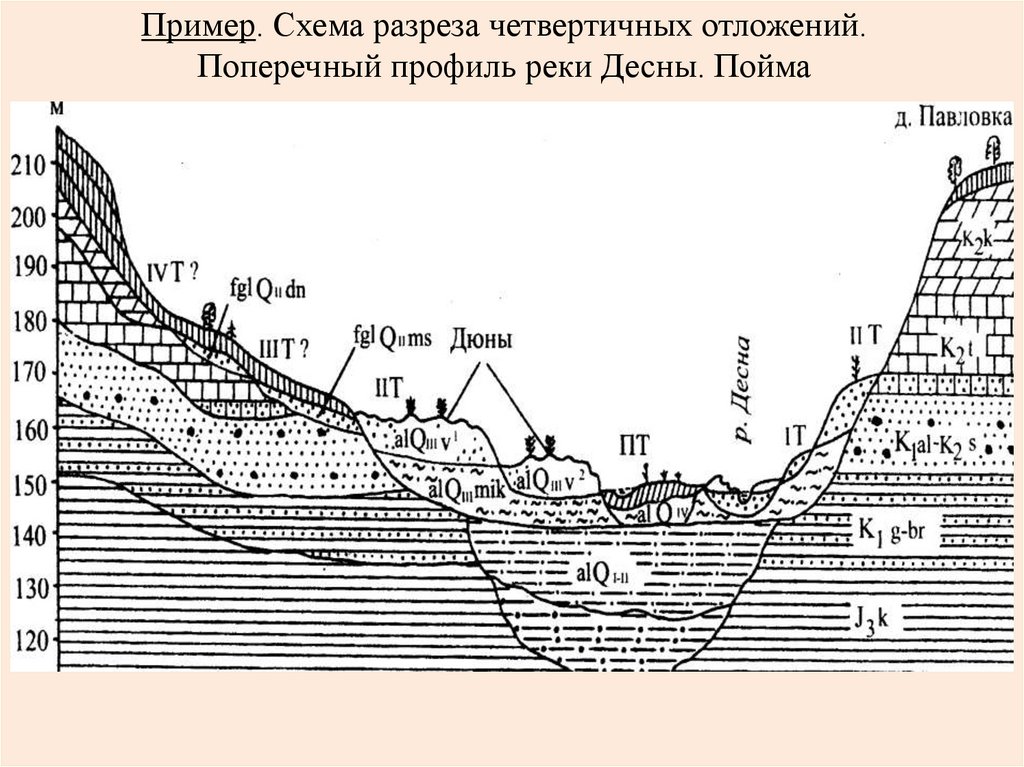

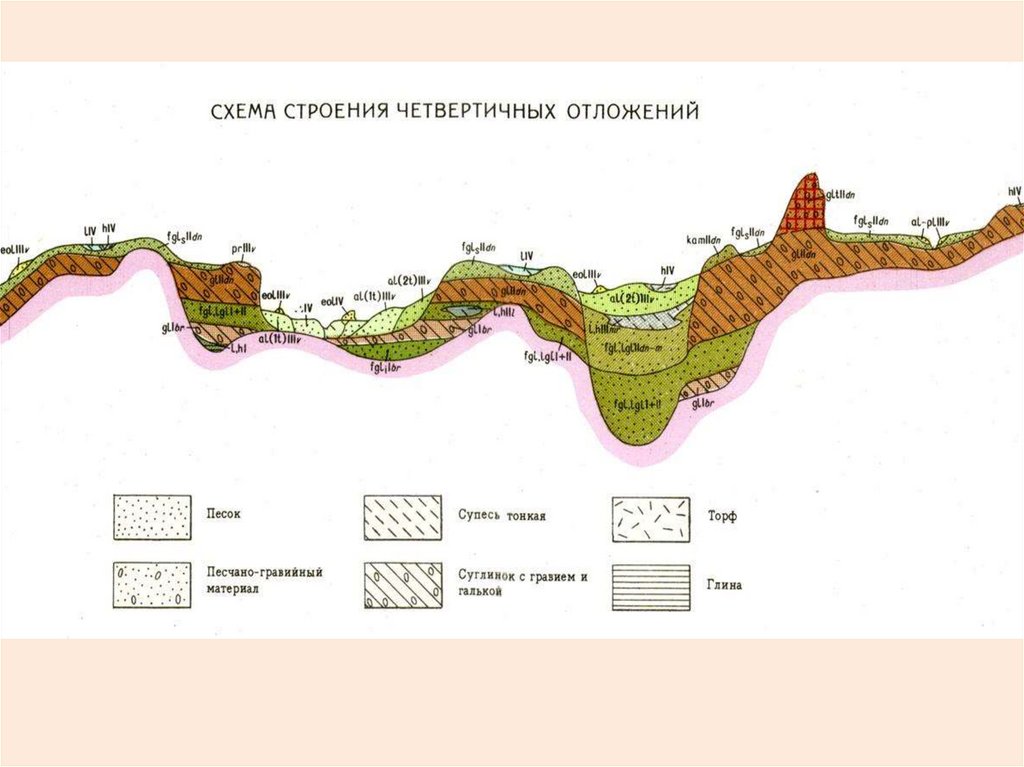

15. Пример. Схема разреза четвертичных отложений. Поперечный профиль реки Десны. Пойма

16.

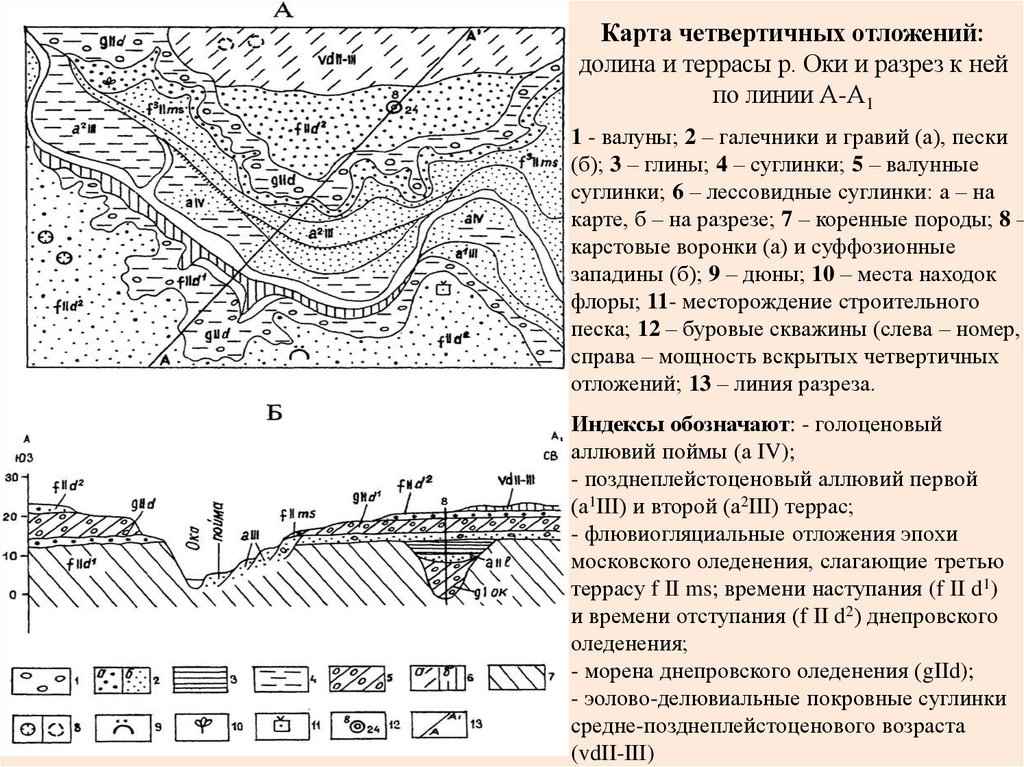

Карта четвертичных отложений:
долина и террасы р. Оки и разрез к ней
по линии А-А1
1 - валуны; 2 – галечники и гравий (а), пески
(б); 3 – глины; 4 – суглинки; 5 – валунные
суглинки; 6 – лессовидные суглинки: а – на
карте, б – на разрезе; 7 – коренные породы; 8 –
карстовые воронки (а) и суффозионные
западины (б); 9 – дюны; 10 – места находок
флоры; 11- месторождение строительного
песка; 12 – буровые скважины (слева – номер,
справа – мощность вскрытых четвертичных
отложений; 13 – линия разреза.
Индексы обозначают: - голоценовый
аллювий поймы (а IV);
- позднеплейстоценовый аллювий первой
(а1III) и второй (а2III) террас;
- флювиогляциальные отложения эпохи
московского оледенения, слагающие третью
террасу f II ms; времени наступания (f II d1)
и времени отступания (f II d2) днепровского
оледенения;
- морена днепровского оледенения (gIId);
- эолово-делювиальные покровные суглинки
средне-позднеплейстоценового возраста
(vdII-III)

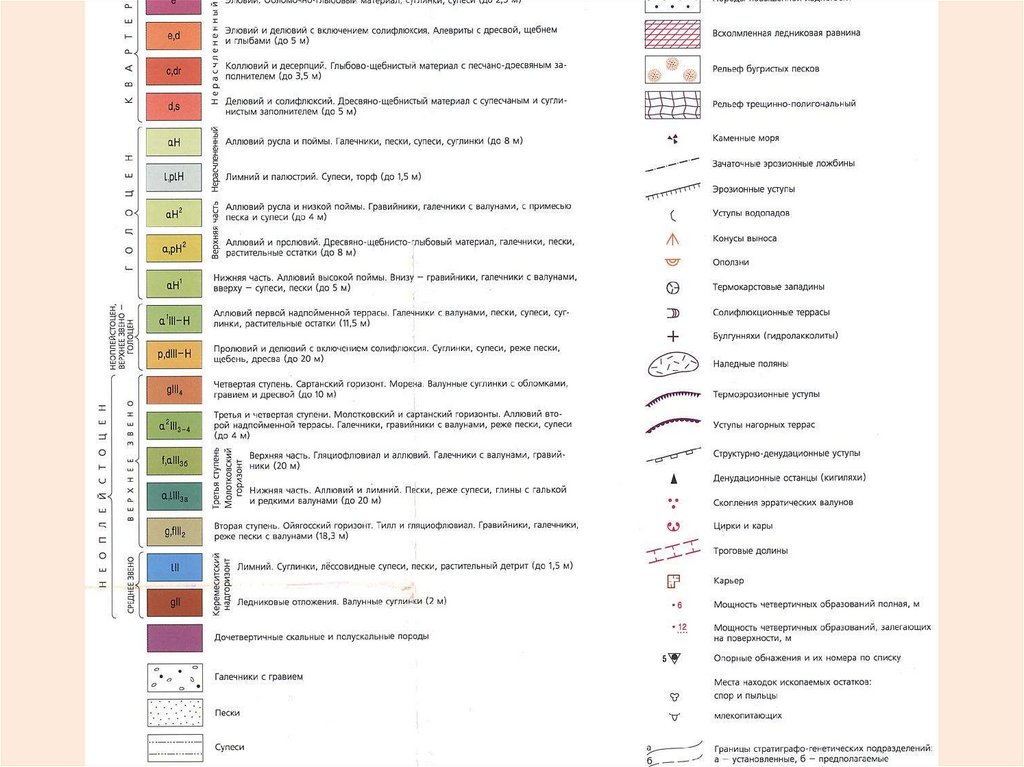

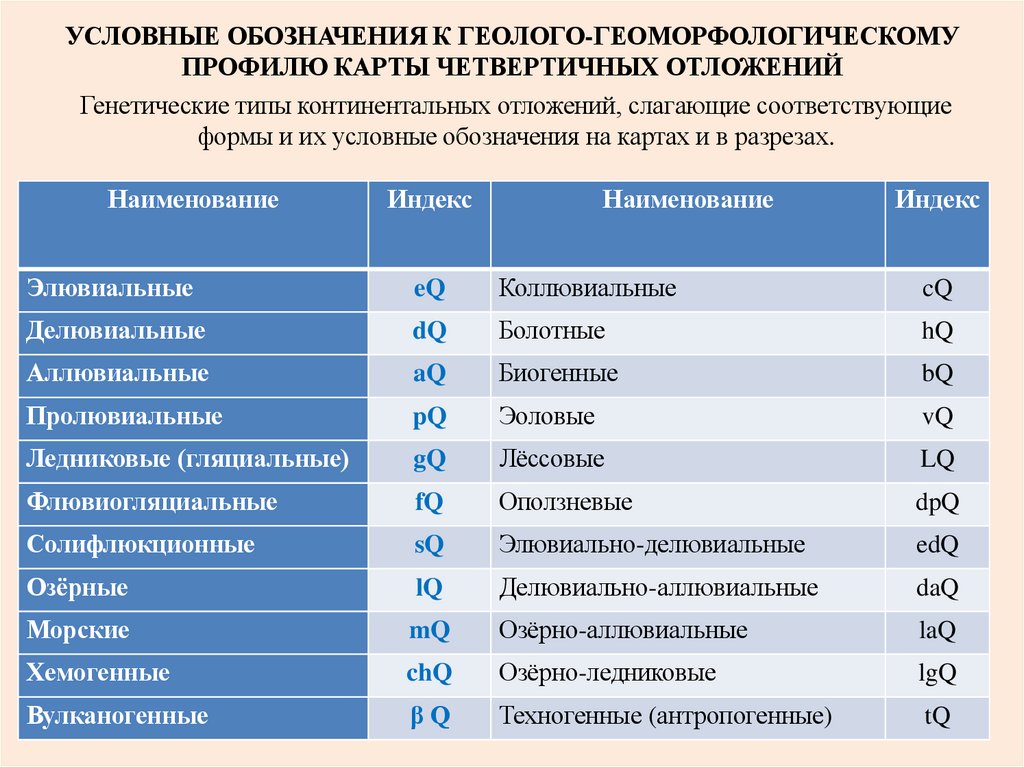

17. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ К ГЕОЛОГО-ГЕОМОРФОЛОГИЧЕСКОМУ ПРОФИЛЮ КАРТЫ ЧЕТВЕРТИЧНЫХ ОТЛОЖЕНИЙ

Генетические типы континентальных отложений, слагающие соответствующие
формы и их условные обозначения на картах и в разрезах.
Наименование
Индекс
Наименование
Индекс
Элювиальные
eQ
Коллювиальные
cQ
Делювиальные
dQ
Болотные
hQ
Аллювиальные
aQ
Биогенные
bQ
Пролювиальные
pQ
Эоловые
vQ
Ледниковые (гляциальные)
gQ
Лёссовые
LQ
Флювиогляциальные
fQ
Оползневые
dpQ
Солифлюкционные
sQ
Элювиально-делювиальные
edQ
Озёрные
lQ
Делювиально-аллювиальные
daQ
Морские
mQ
Озёрно-аллювиальные
laQ
Хемогенные
chQ
Озёрно-ледниковые
lgQ
Вулканогенные
βQ
Техногенные (антропогенные)
tQ

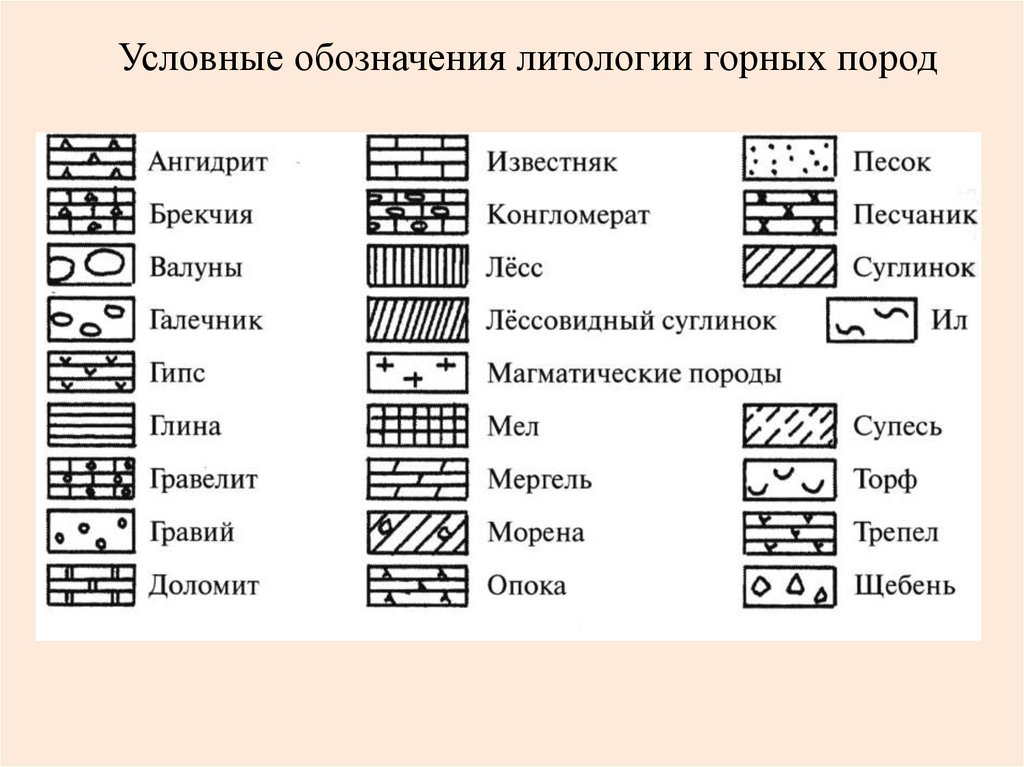

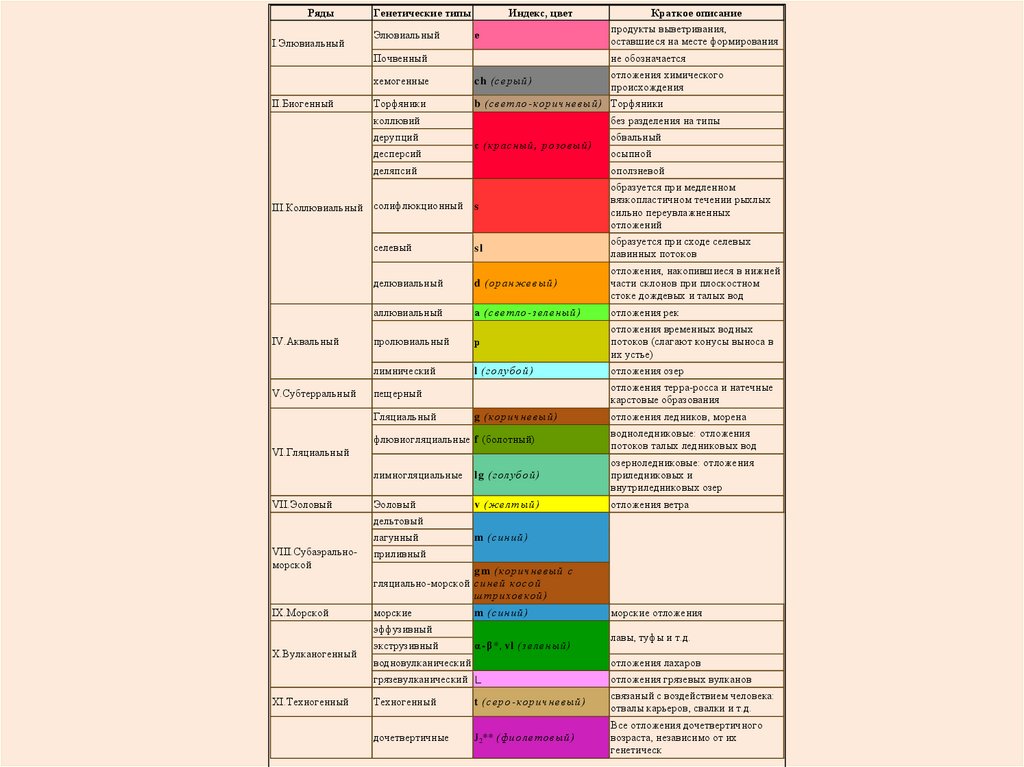

18. Условные обозначения литологии горных пород

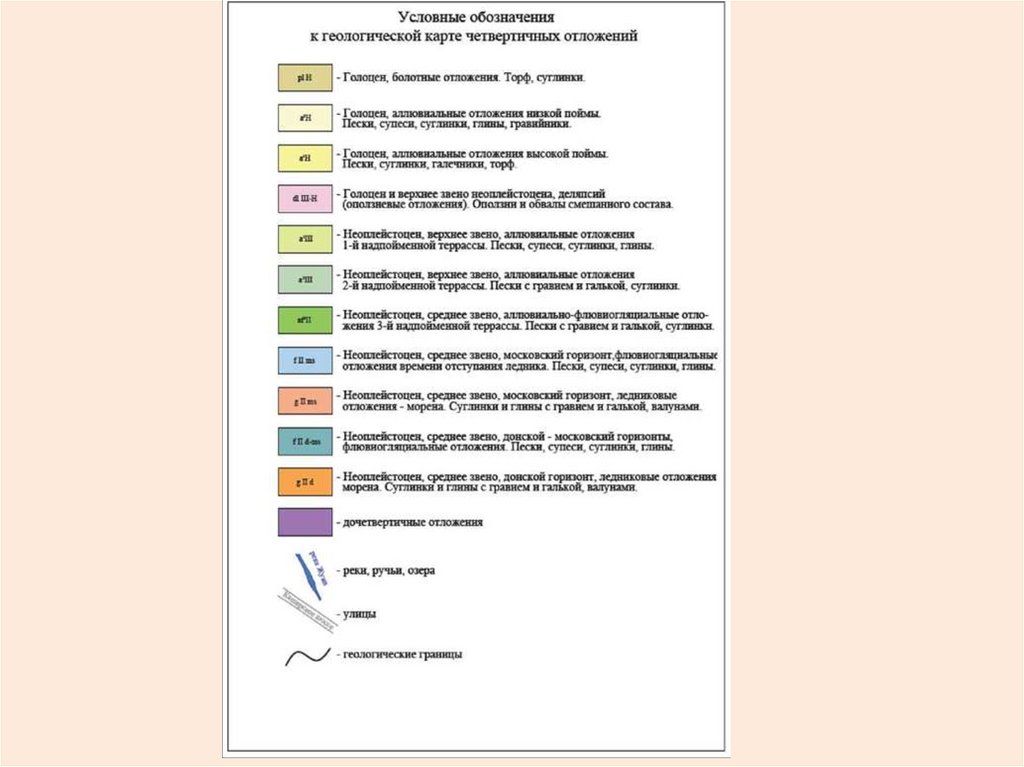

19.

Ряды
I.Элювиальный
Генетические типы
Элювиальный
Индекс, цвет
е
Почвенный
II.Биогенный
не обозначается
ch (с ер ый )
Торфяники
b (св ет ло - ко р и ч не в ый ) Торфяники
дерупций
десперсий
без разделения на типы
с ( кр а с ный , р о зо в ый )
деляпсий
осыпной
оползневой
s
селевый
sl
образуется при сходе селевых
лавинных потоков
делювиальный
d (о р а н же в ый )
отложения, накопившиеся в нижней
части склонов при плоскостном
стоке дождевых и талых вод
аллювиальный
а (с ве тло - з ел ен ый )
отложения рек
пролювиальный
р
отложения временных водных
потоков (слагают конусы выноса в
их устье)
лимнический
l ( го лу бо й )
отложения озер
отложения терра-росса и натечные
карстовые образования
пещерный
Гляциальный
g (ко р и ч не в ый )
отложения ледников, морена
флювиогляциальные f (болотный)
водноледниковые: отложения
потоков талых ледниковых вод
лимногляциальные
lg ( го лу бо й )
озерноледниковые: отложения
приледниковых и
внутриледниковых озер
Эоловый
v ( же лт ый )
отложения ветра
VI.Гляциальный
VII.Эоловый
обвальный
образуется при медленном
вязкопластичном течении рыхлых
сильно переувлажненных
отложений
III.Коллювиальный солифлюкционный
V.Субтерральный
отложения химического
происхождения
хемогенные
коллювий
IV.Аквальный
Краткое описание
продукты выветривания,
оставшиеся на месте формирования
дельтовый
лагунный
VIII.Субаэральноморской
приливный
IX.Морской
морские
m ( си ни й )
g m (ко р и ч не вый с
гляциально-морской си ней ко со й
штр и хо вко й )
m ( си ни й )
эффузивный
X.Вулканогенный
XI.Техногенный
экструзивный
α- β *, v l ( зе ле н ый )
морские отложения
лавы, туфы и т.д.
водновулканический
отложения лахаров
грязевулканический
отложения грязевых вулканов
Техногенный
t (с ер о - ко р и ч не вый )
связаный с воздействием человека:
отвалы карьеров, свалки и т.д.
дочетвертичные
J2** (фи о ле то в ый )
Все отложения дочетвертичного
возраста, независимо от их
генетическ

20.

21.

22.

23.

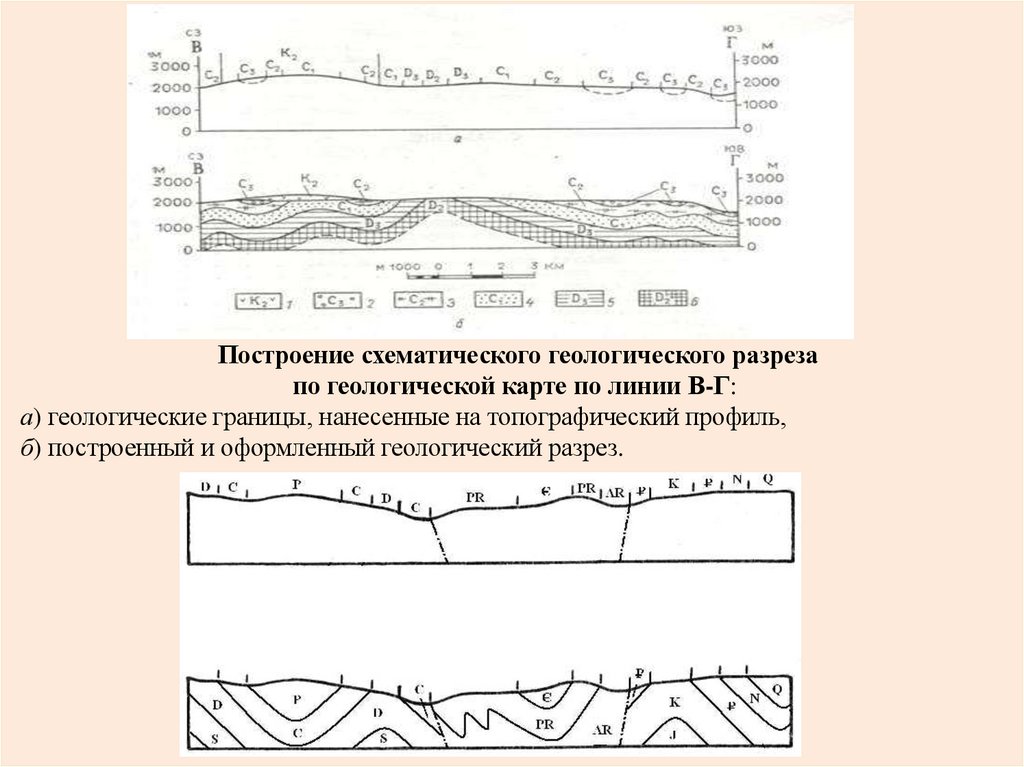

Построение схематического геологического разреза
по геологической карте по линии В-Г:
а) геологические границы, нанесенные на топографический профиль,
б) построенный и оформленный геологический разрез.
