лекция Построение изображений (1)
1.
Построение изображений2.

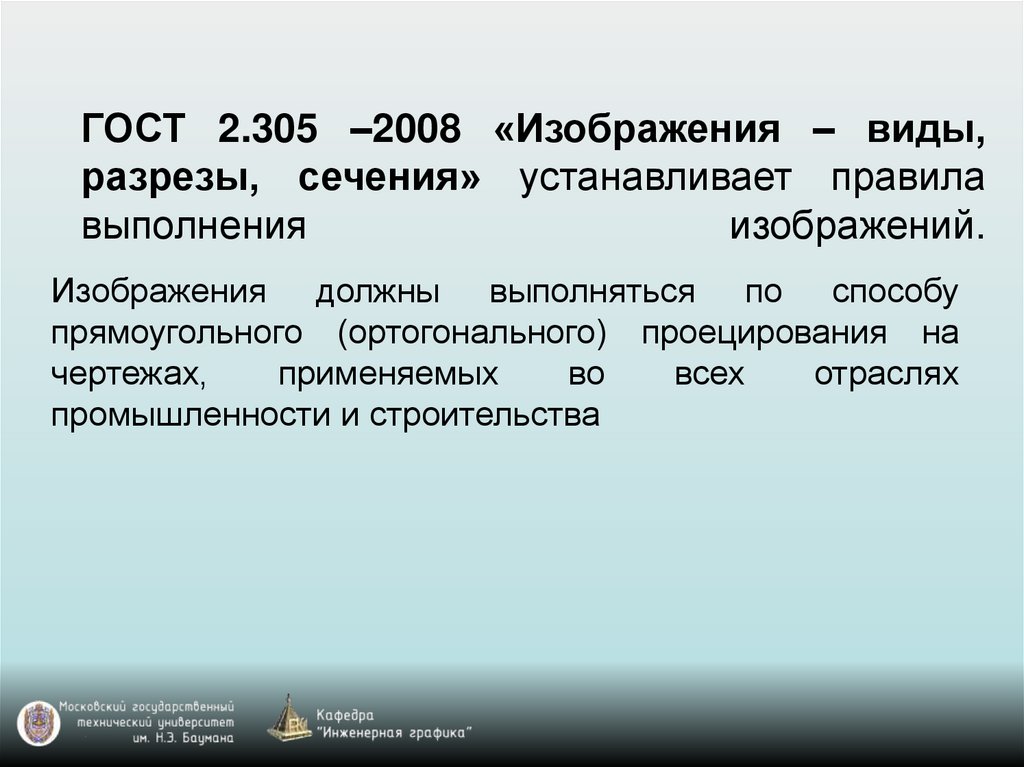

ГОСТ 2.305 –2008 «Изображения – виды,разрезы, сечения» устанавливает правила
выполнения
изображений.
Изображения должны выполняться по способу
прямоугольного (ортогонального) проецирования на
чертежах,
применяемых
во
всех
отраслях
промышленности и строительства
3.

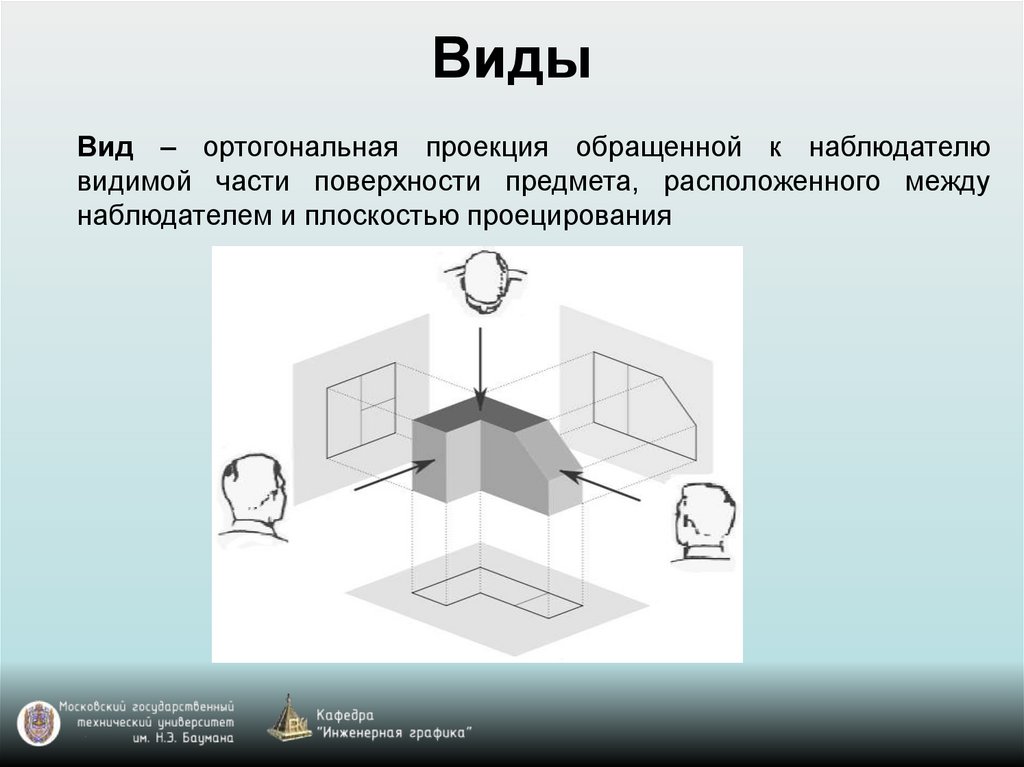

ВидыВид – ортогональная проекция обращенной к наблюдателю
видимой части поверхности предмета, расположенного между
наблюдателем и плоскостью проецирования
4.

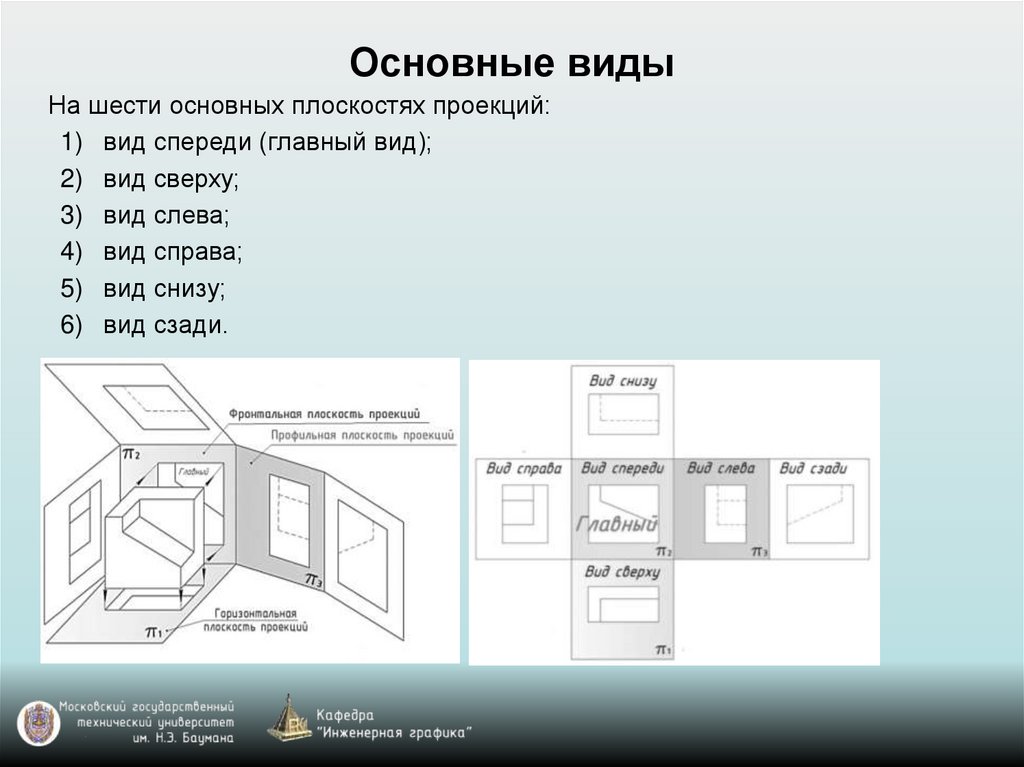

Основные видыНа шести основных плоскостях проекций:
1) вид спереди (главный вид);
2) вид сверху;
3) вид слева;
4) вид справа;
5) вид снизу;
6) вид сзади.
5.

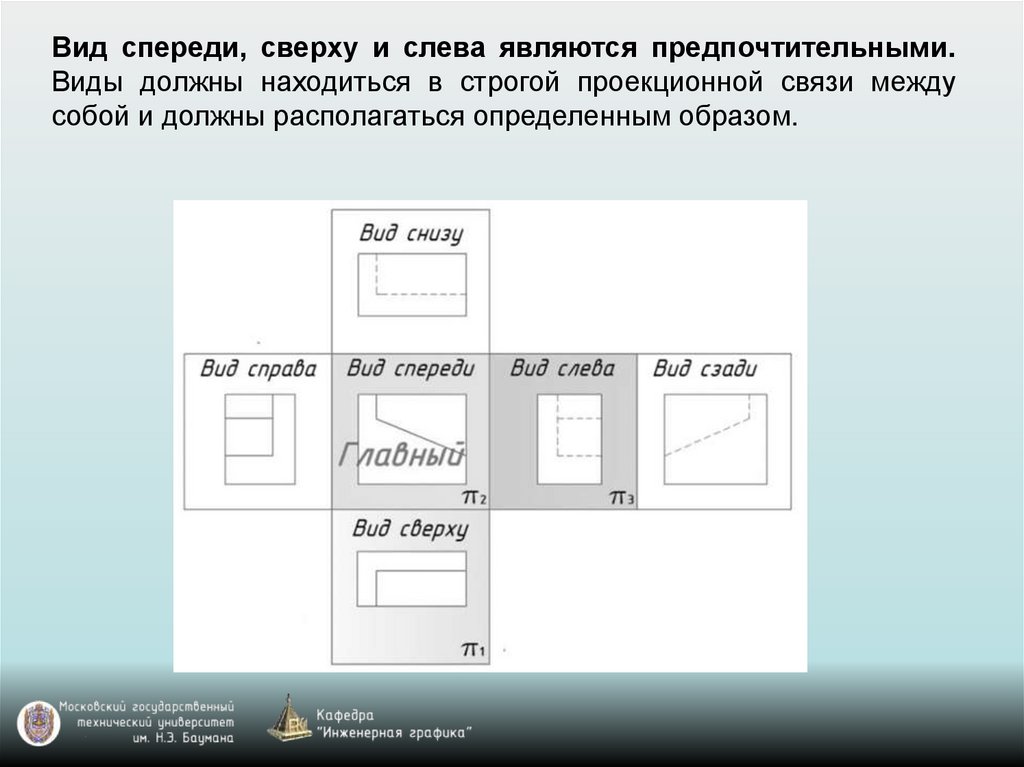

Вид спереди, сверху и слева являются предпочтительными.Виды должны находиться в строгой проекционной связи между
собой и должны располагаться определенным образом.
6.

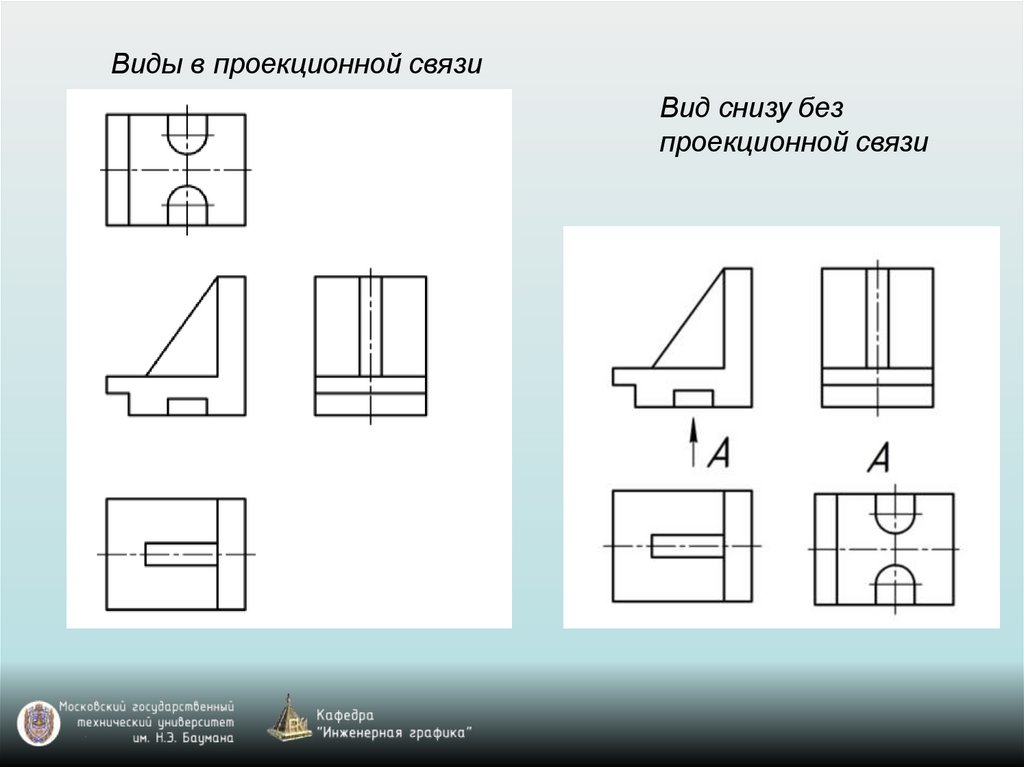

Виды в проекционной связиВид снизу без
проекционной связи
7.

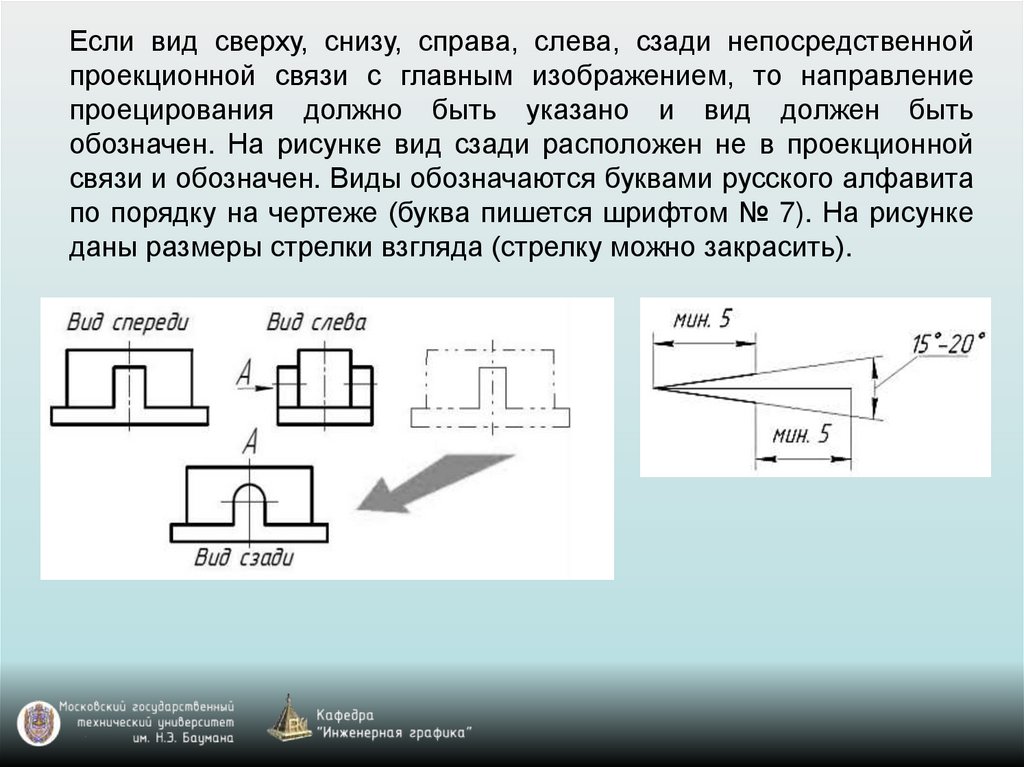

Если вид сверху, снизу, справа, слева, сзади непосредственнойпроекционной связи с главным изображением, то направление
проецирования должно быть указано и вид должен быть
обозначен. На рисунке вид сзади расположен не в проекционной
связи и обозначен. Виды обозначаются буквами русского алфавита
по порядку на чертеже (буква пишется шрифтом № 7). На рисунке
даны размеры стрелки взгляда (стрелку можно закрасить).
8.

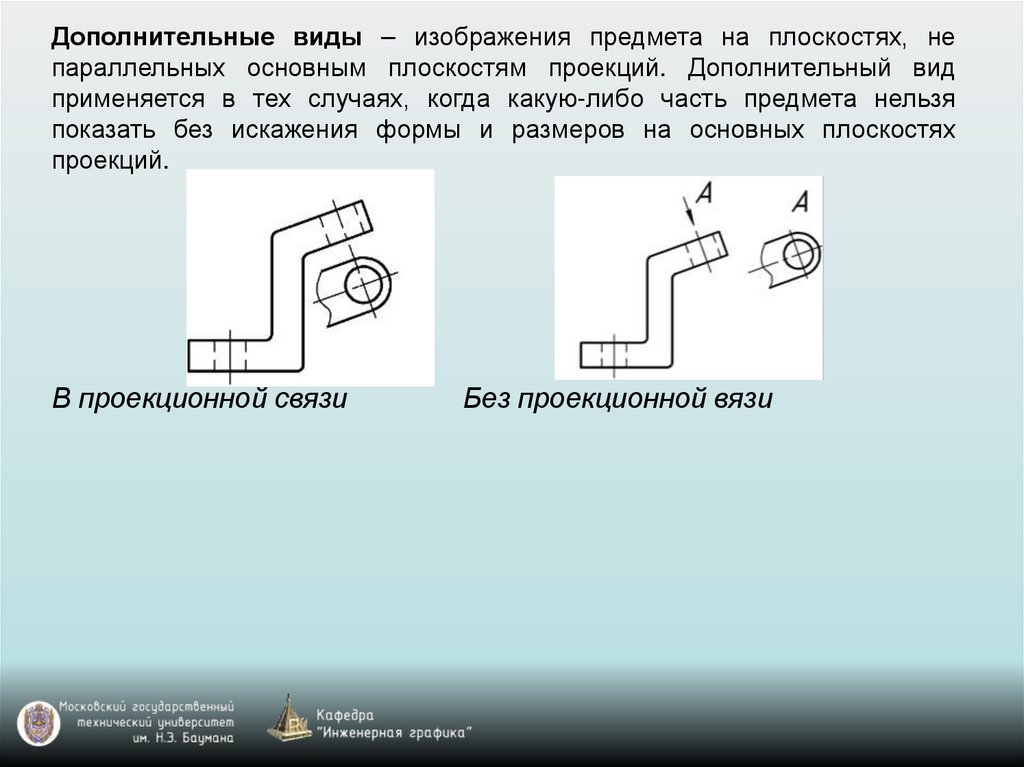

Дополнительные виды – изображения предмета на плоскостях, непараллельных основным плоскостям проекций. Дополнительный вид
применяется в тех случаях, когда какую-либо часть предмета нельзя
показать без искажения формы и размеров на основных плоскостях
проекций.
В проекционной связи
Без проекционной вязи
9.

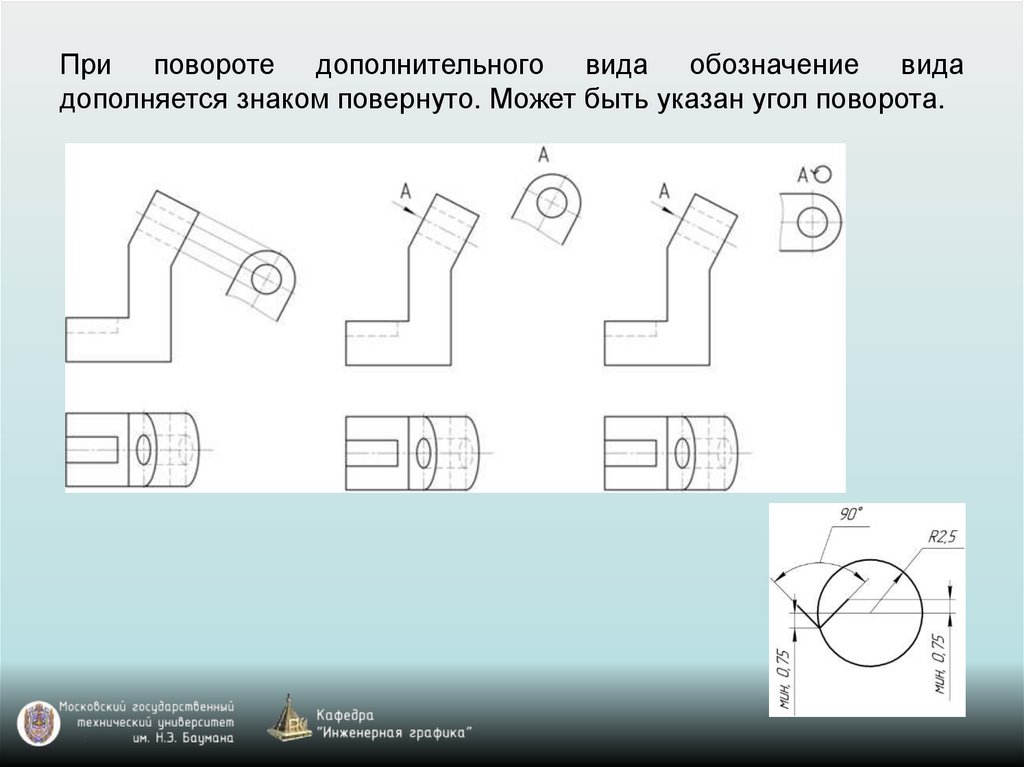

При повороте дополнительного вида обозначение видадополняется знаком повернуто. Может быть указан угол поворота.
10.

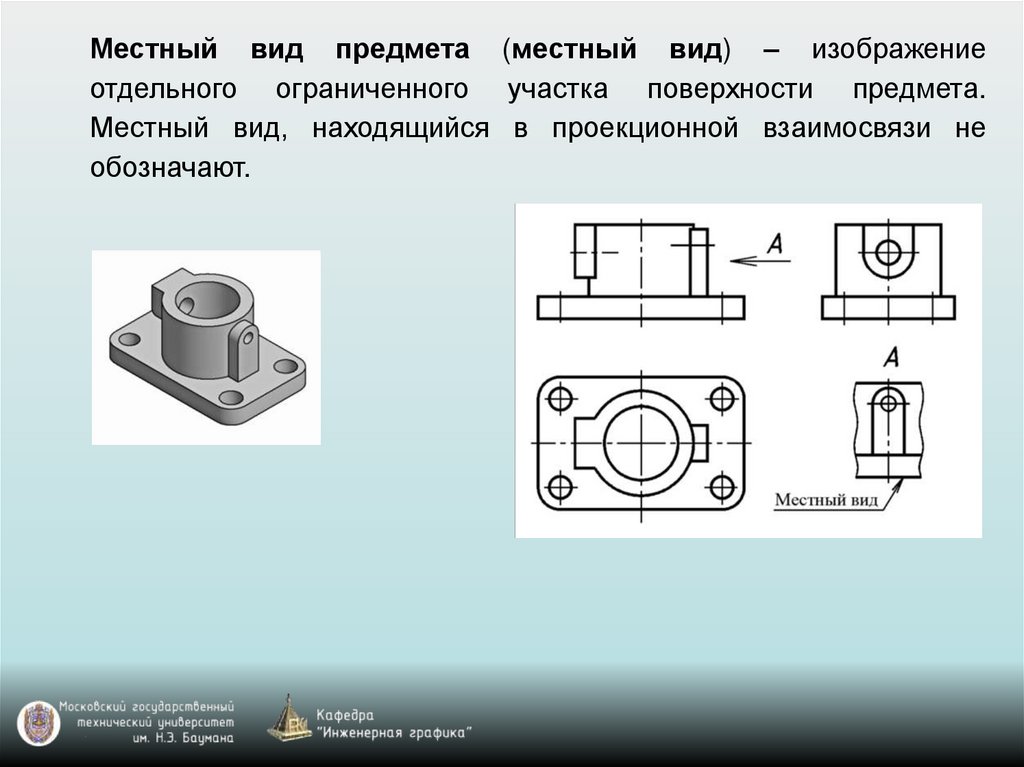

Местный вид предмета (местный вид) – изображениеотдельного ограниченного участка поверхности предмета.
Местный вид, находящийся в проекционной взаимосвязи не
обозначают.
11.

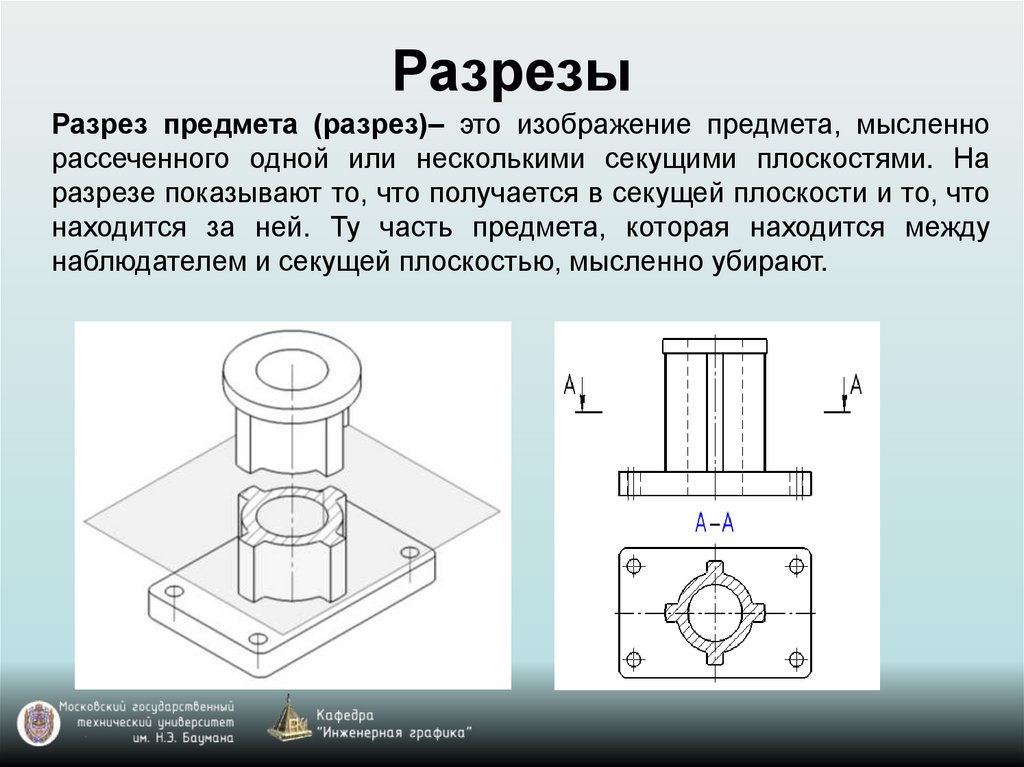

РазрезыРазрез предмета (разрез)– это изображение предмета, мысленно
рассеченного одной или несколькими секущими плоскостями. На
разрезе показывают то, что получается в секущей плоскости и то, что
находится за ней. Ту часть предмета, которая находится между
наблюдателем и секущей плоскостью, мысленно убирают.
12.

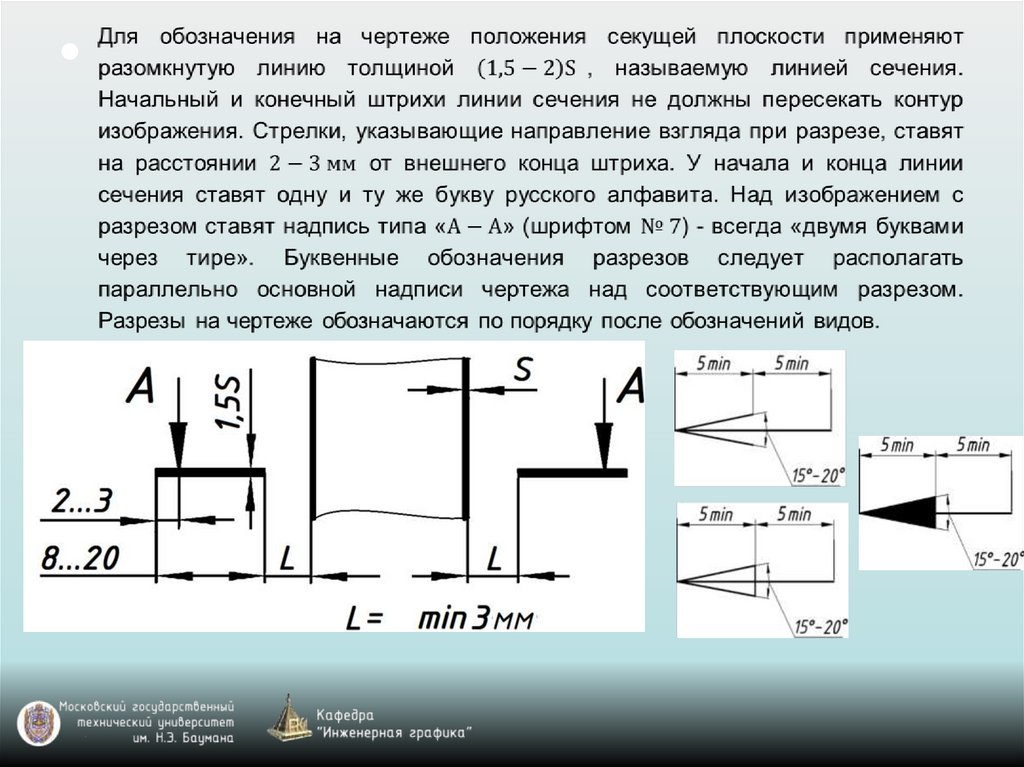

13.
Разрезыподразделяют
следующим
образом.
В зависимости от положения секущей плоскости – на
горизонтальные, вертикальные (фронтальные и профильные),
наклонные,
продольные
и
поперечные.
В зависимости от числа секущих плоскостей – на простые (при одной
секущей плоскости) и сложные (при нескольких секущих плоскостях).

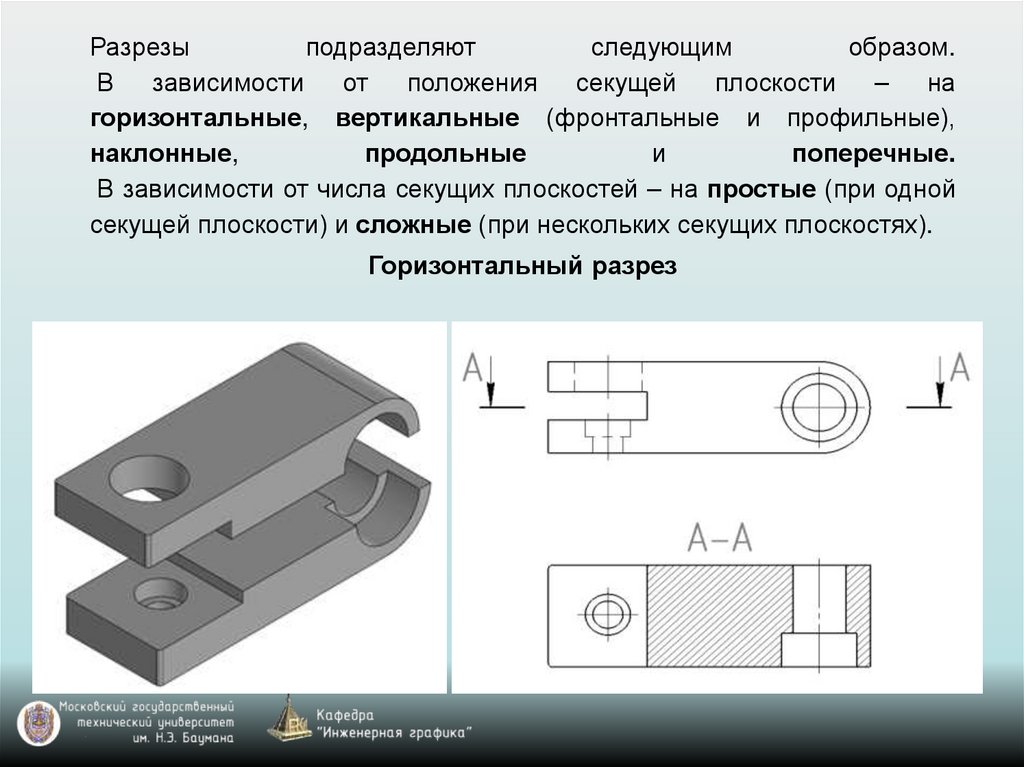

Горизонтальный разрез
14.

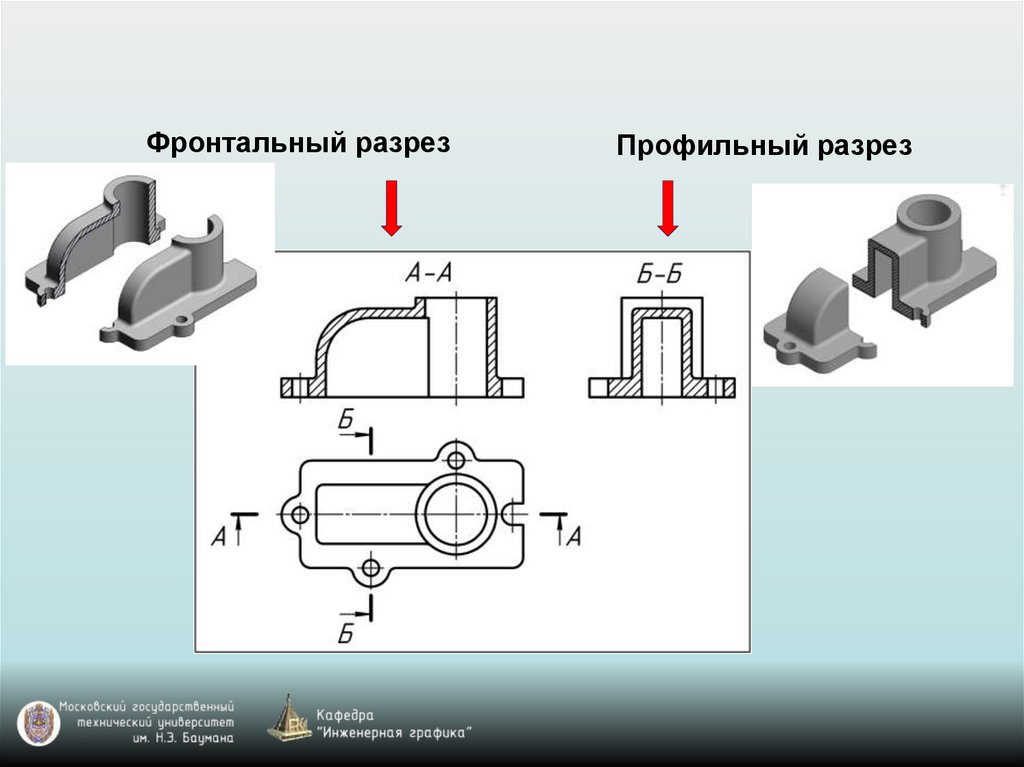

Фронтальный разрезПрофильный разрез
15.

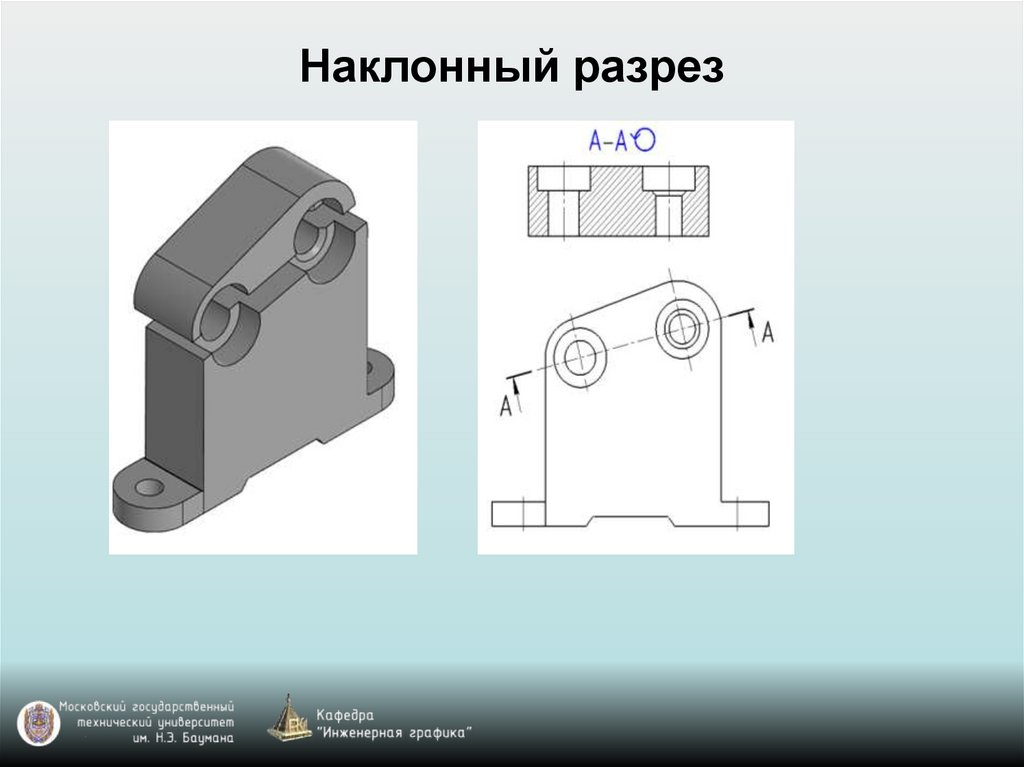

Наклонный разрез16.

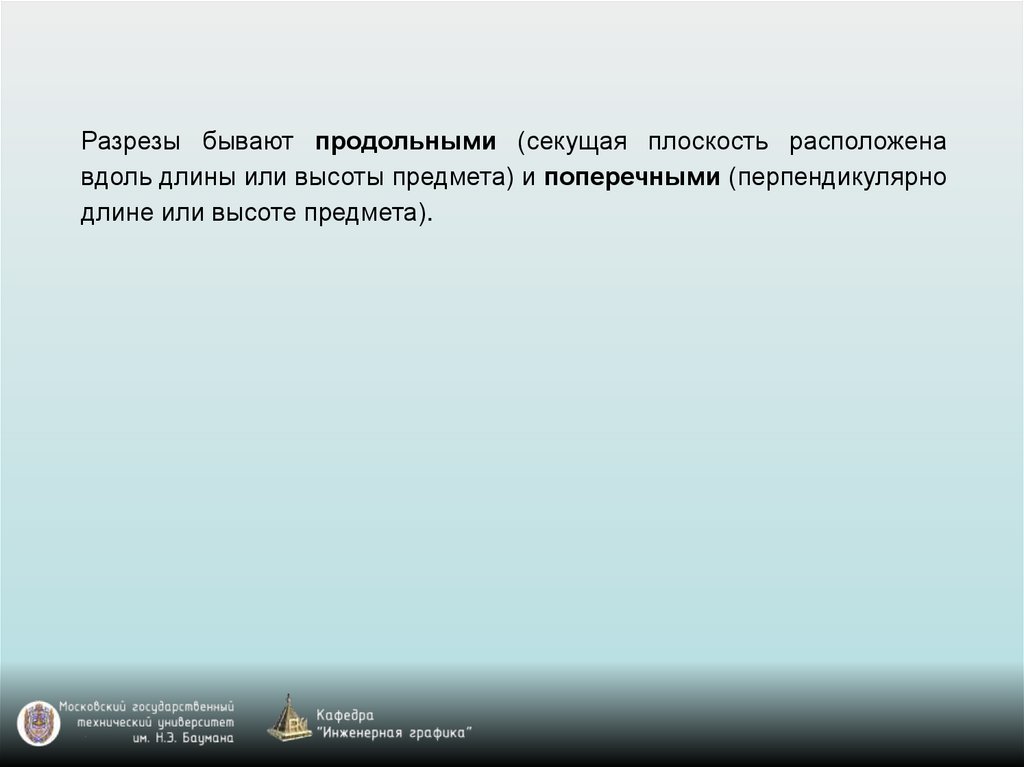

Разрезы бывают продольными (секущая плоскость расположенавдоль длины или высоты предмета) и поперечными (перпендикулярно
длине или высоте предмета).
17.

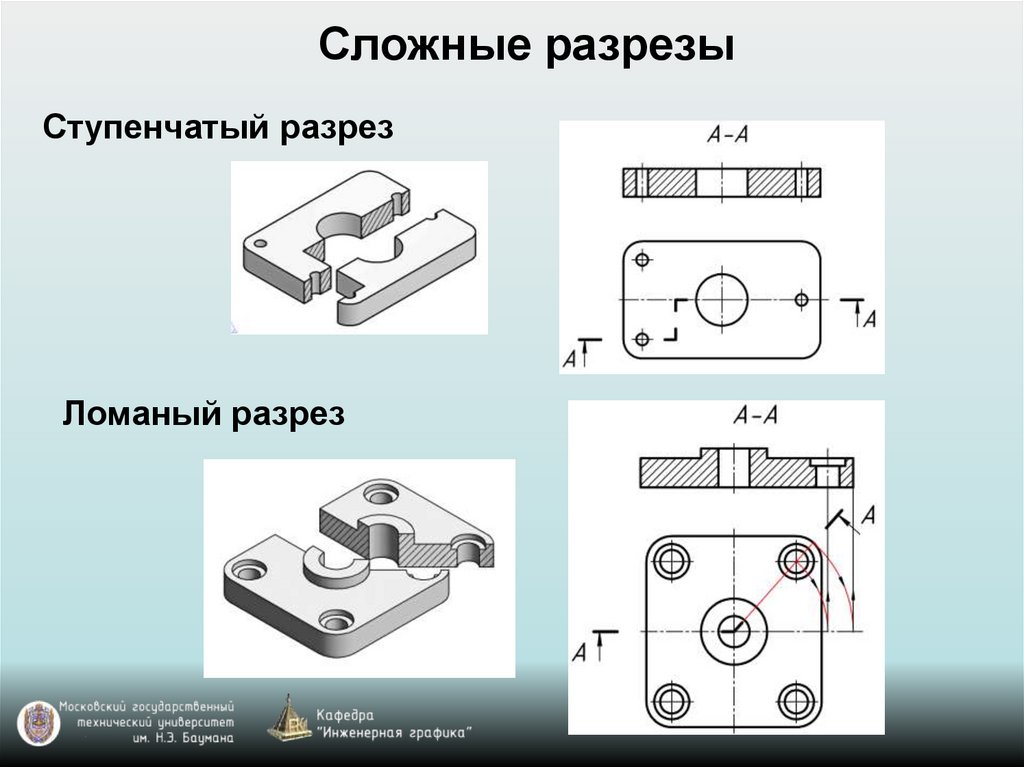

Сложные разрезыСтупенчатый разрез
Ломаный разрез
18.

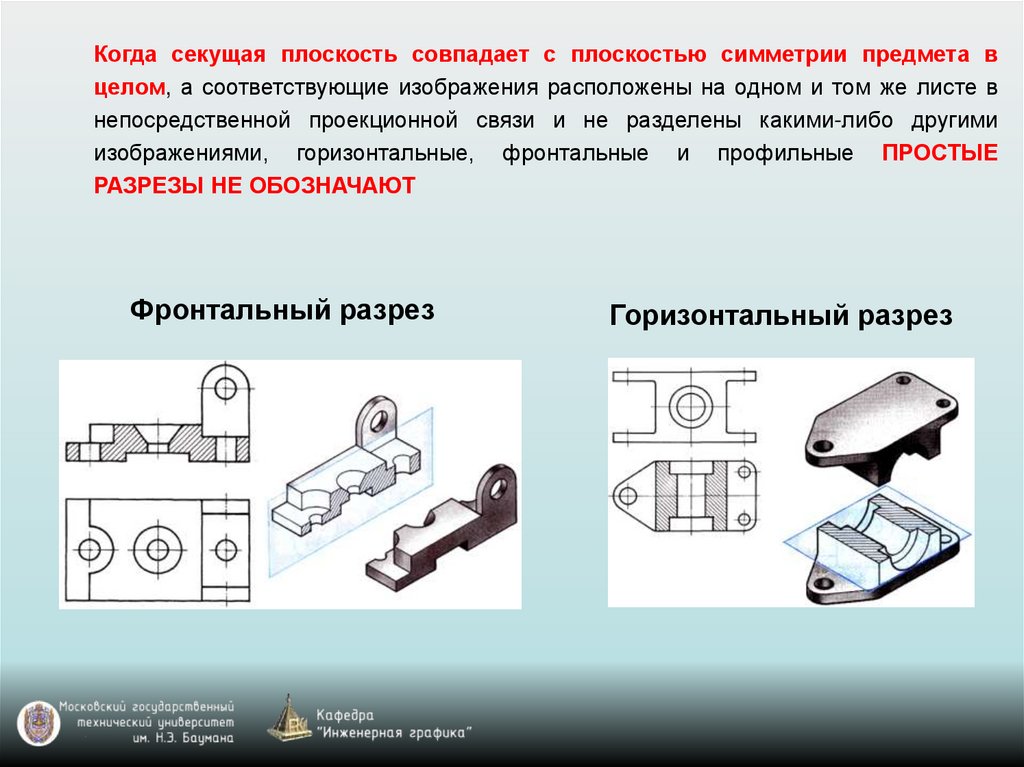

Когда секущая плоскость совпадает с плоскостью симметрии предмета вцелом, а соответствующие изображения расположены на одном и том же листе в
непосредственной проекционной связи и не разделены какими-либо другими
изображениями, горизонтальные, фронтальные и профильные ПРОСТЫЕ
РАЗРЕЗЫ НЕ ОБОЗНАЧАЮТ
Фронтальный разрез
Горизонтальный разрез
19.

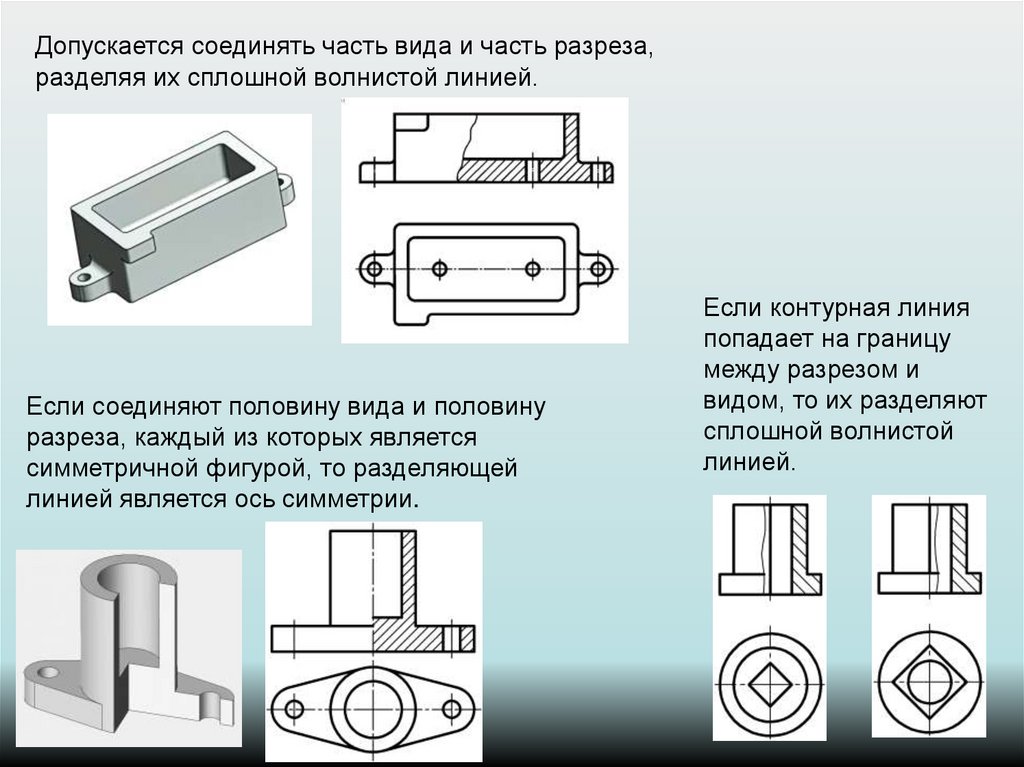

Допускается соединять часть вида и часть разреза,разделяя их сплошной волнистой линией.
Если соединяют половину вида и половину
разреза, каждый из которых является
симметричной фигурой, то разделяющей
линией является ось симметрии.
Если контурная линия
попадает на границу
между разрезом и
видом, то их разделяют
сплошной волнистой
линией.
20.

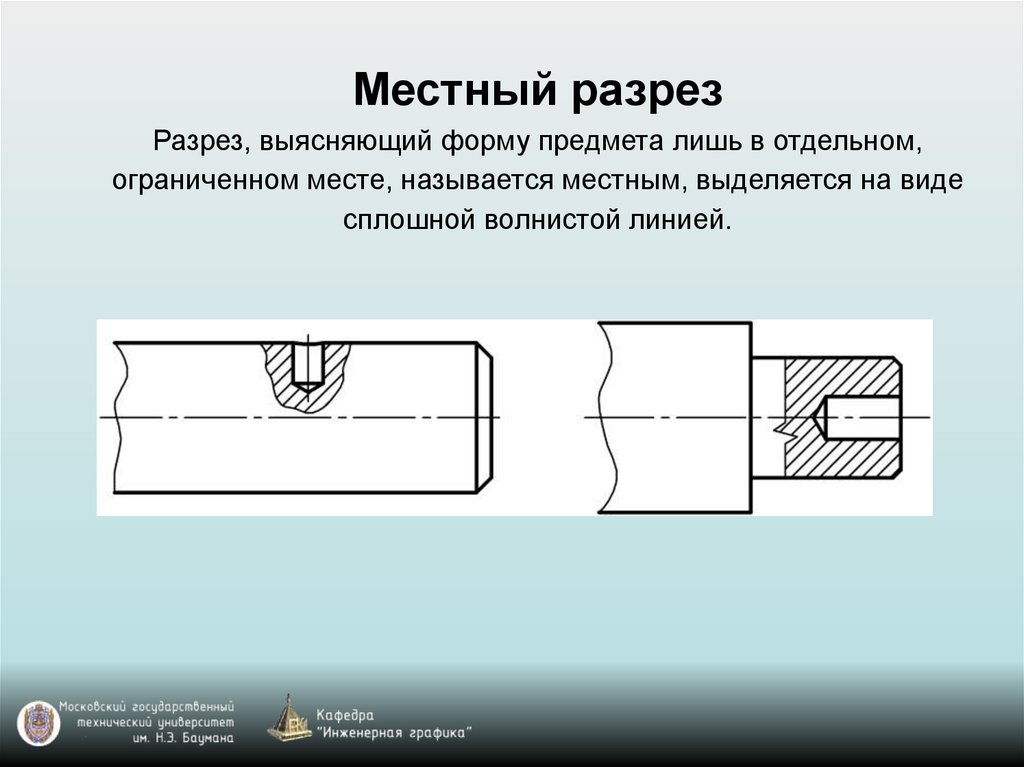

Местный разрезРазрез, выясняющий форму предмета лишь в отдельном,
ограниченном месте, называется местным, выделяется на виде
сплошной волнистой линией.
21.

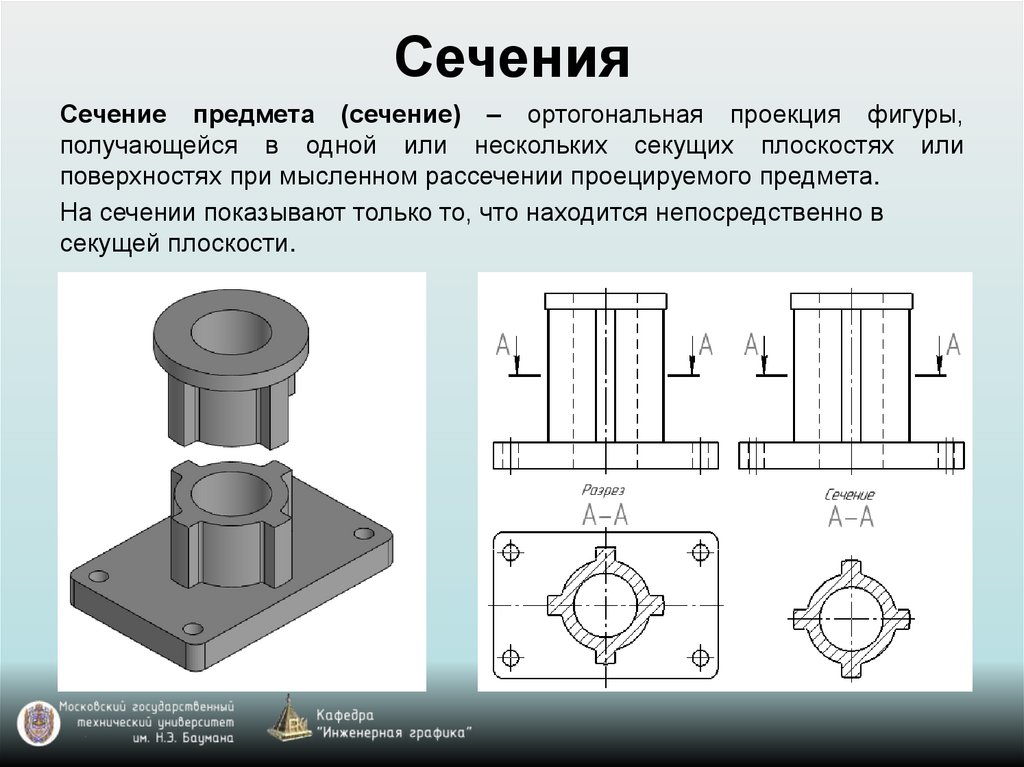

СеченияСечение предмета (сечение) – ортогональная проекция фигуры,
получающейся в одной или нескольких секущих плоскостях или
поверхностях при мысленном рассечении проецируемого предмета.
На сечении показывают только то, что находится непосредственно в
секущей плоскости.
22.

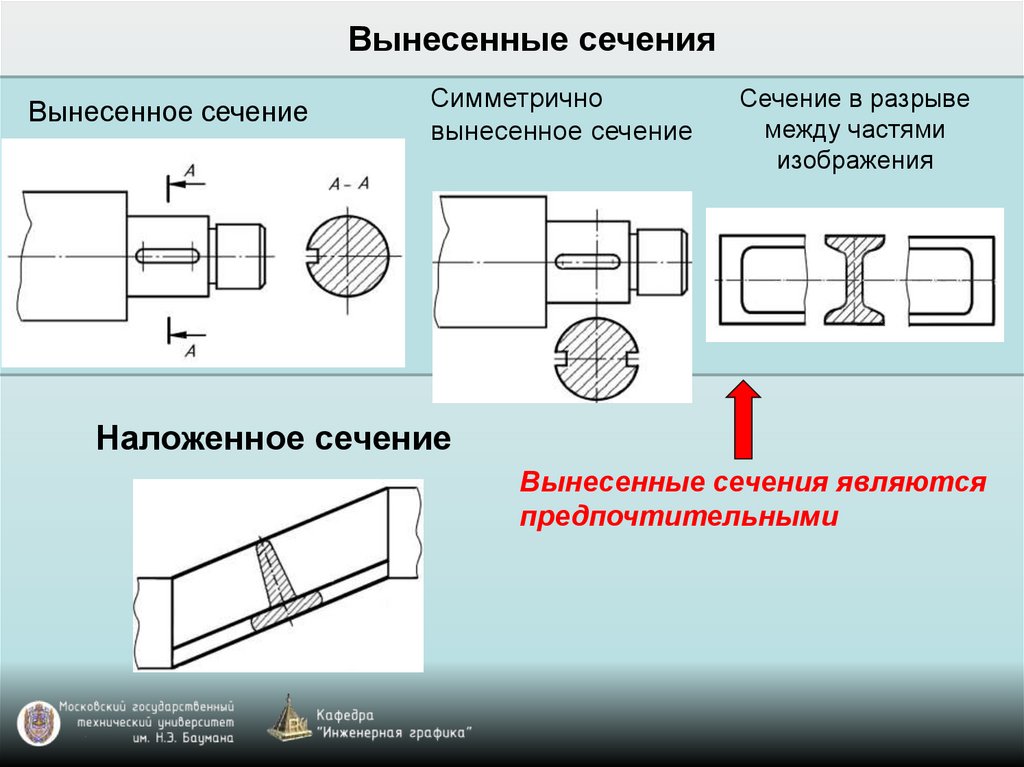

Вынесенные сеченияВынесенное сечение
Симметрично
вынесенное сечение
Сечение в разрыве
между частями
изображения
Наложенное сечение
Вынесенные сечения являются
предпочтительными
23.

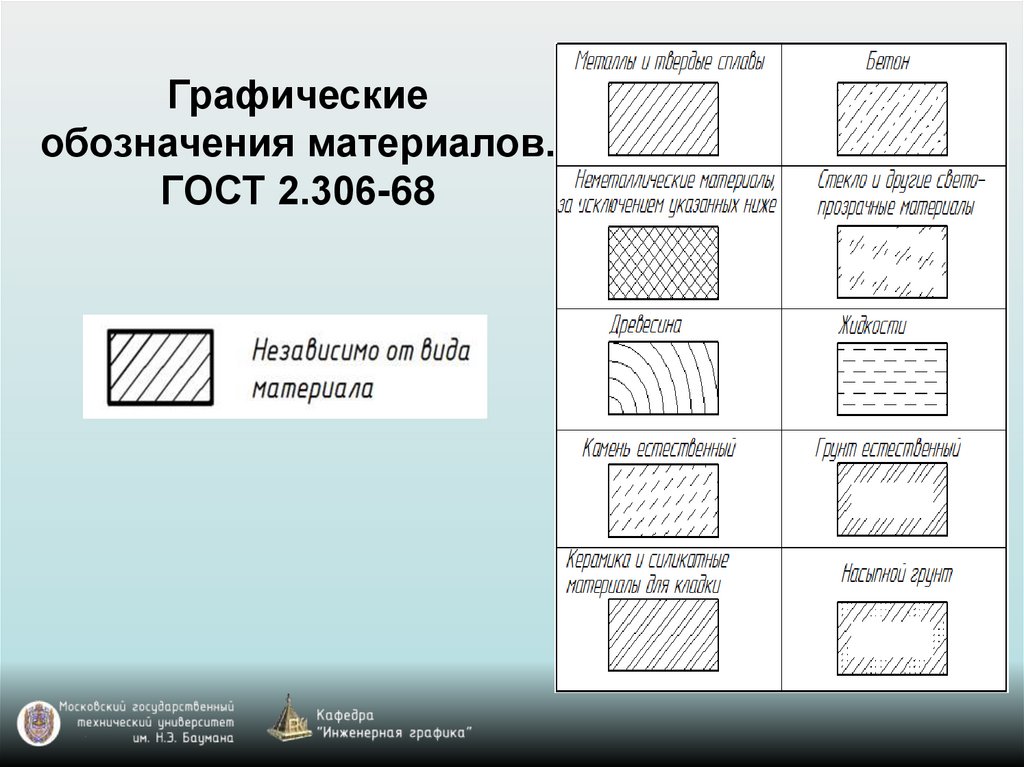

Графическиеобозначения материалов.
ГОСТ 2.306-68
24.

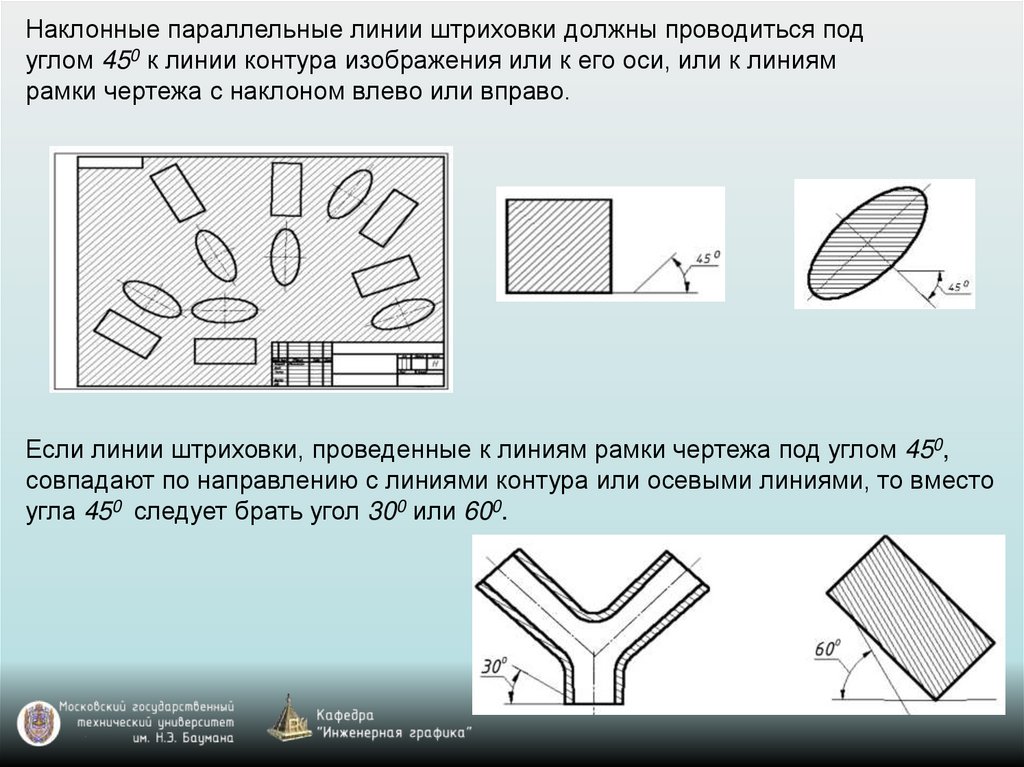

Наклонные параллельные линии штриховки должны проводиться подуглом 450 к линии контура изображения или к его оси, или к линиям
рамки чертежа с наклоном влево или вправо.
Если линии штриховки, проведенные к линиям рамки чертежа под углом 450,
совпадают по направлению с линиями контура или осевыми линиями, то вместо
угла 450 следует брать угол 300 или 600.
25.

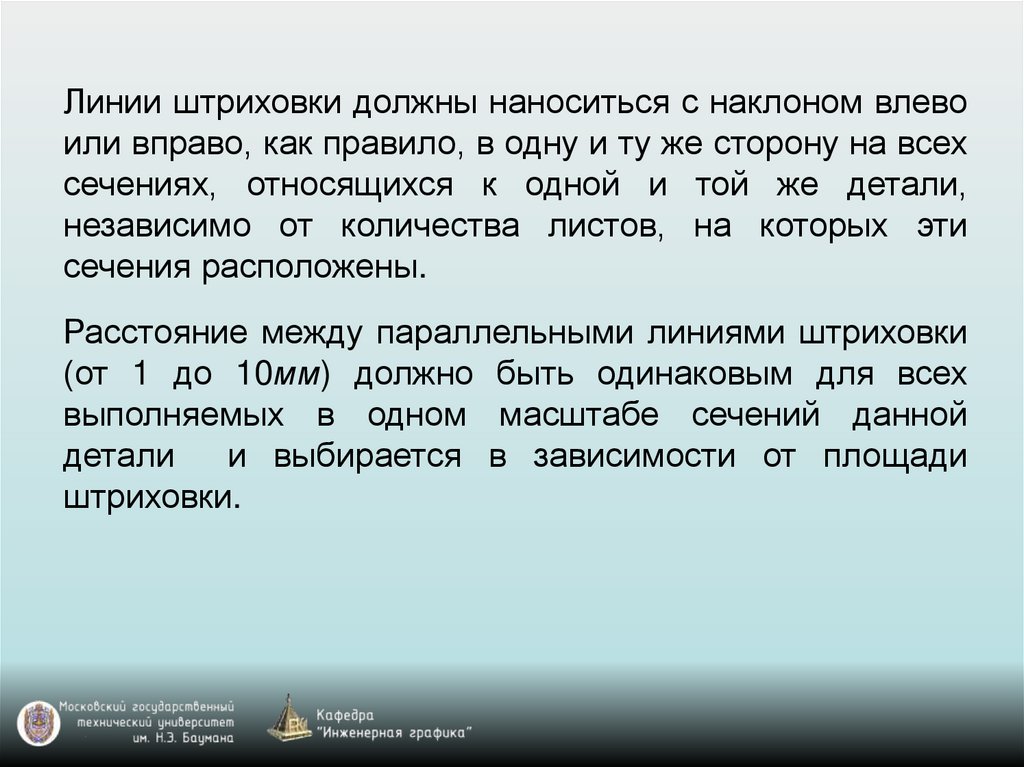

Линии штриховки должны наноситься с наклоном влевоили вправо, как правило, в одну и ту же сторону на всех
сечениях, относящихся к одной и той же детали,
независимо от количества листов, на которых эти
сечения расположены.
Расстояние между параллельными линиями штриховки
(от 1 до 10мм) должно быть одинаковым для всех
выполняемых в одном масштабе сечений данной
детали
и выбирается в зависимости от площади
штриховки.
26.

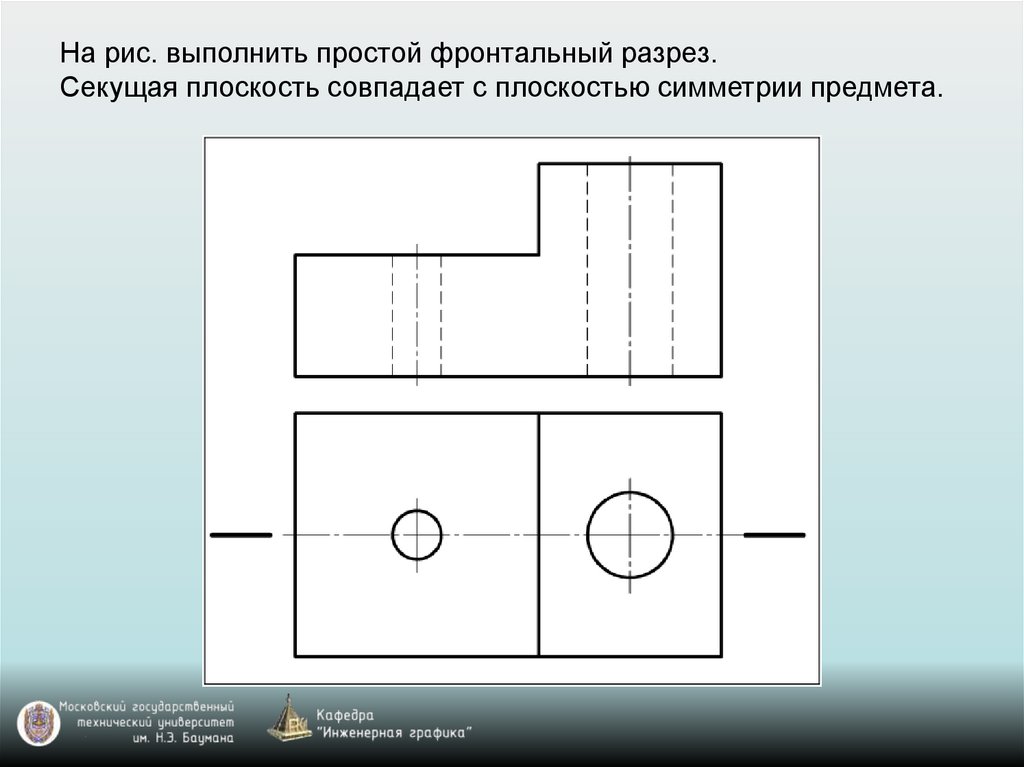

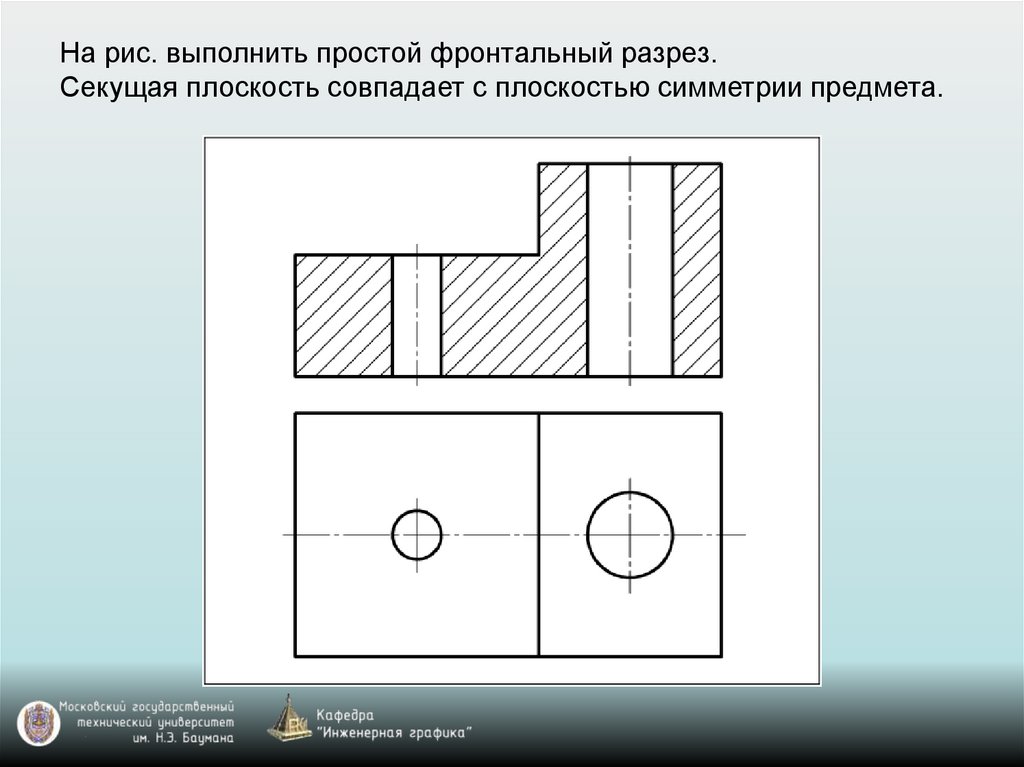

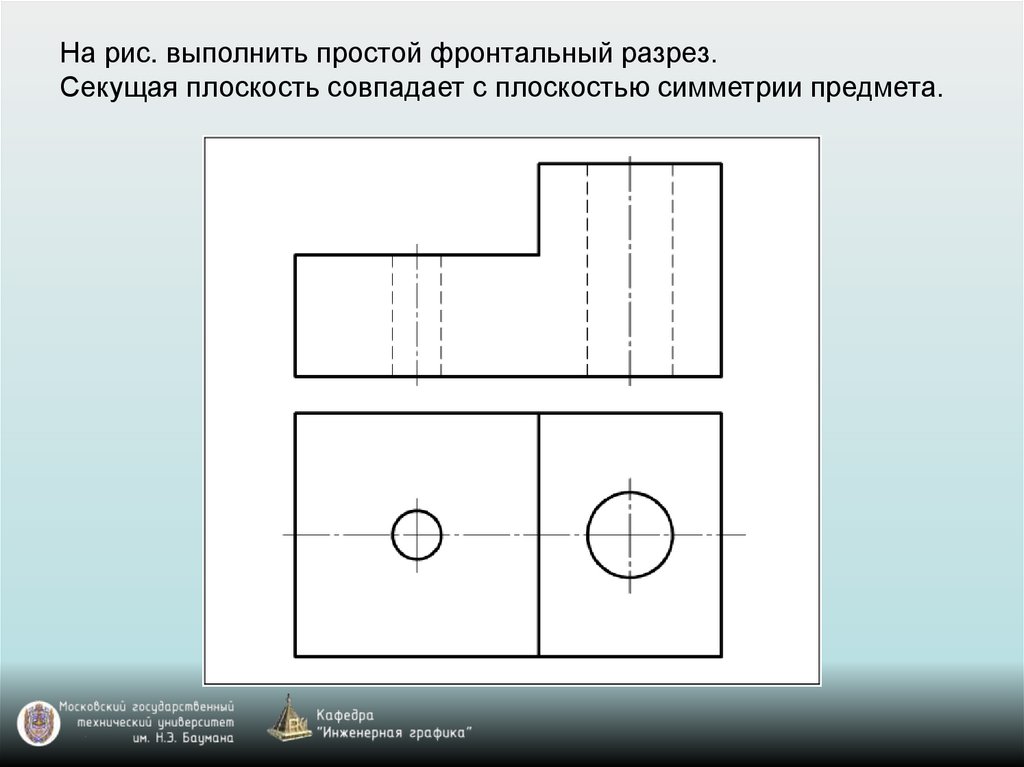

На рис. выполнить простой фронтальный разрез.Секущая плоскость совпадает с плоскостью симметрии предмета.
27.
На рис. выполнить простой фронтальный разрез.Секущая плоскость совпадает с плоскостью симметрии предмета.

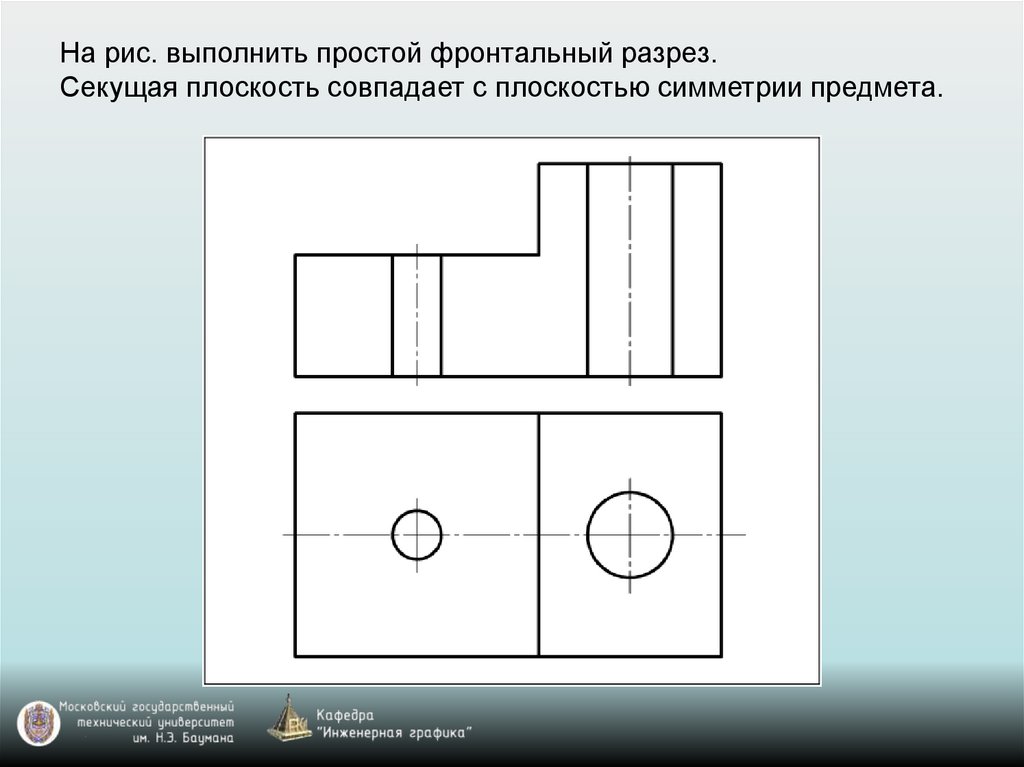

28.
На рис. выполнить простой фронтальный разрез.Секущая плоскость совпадает с плоскостью симметрии предмета.
29.
На рис. выполнить простой фронтальный разрез.Секущая плоскость совпадает с плоскостью симметрии предмета.
30.
На рис. выполнить простой фронтальный разрез.Секущая плоскость совпадает с плоскостью симметрии предмета.
31.

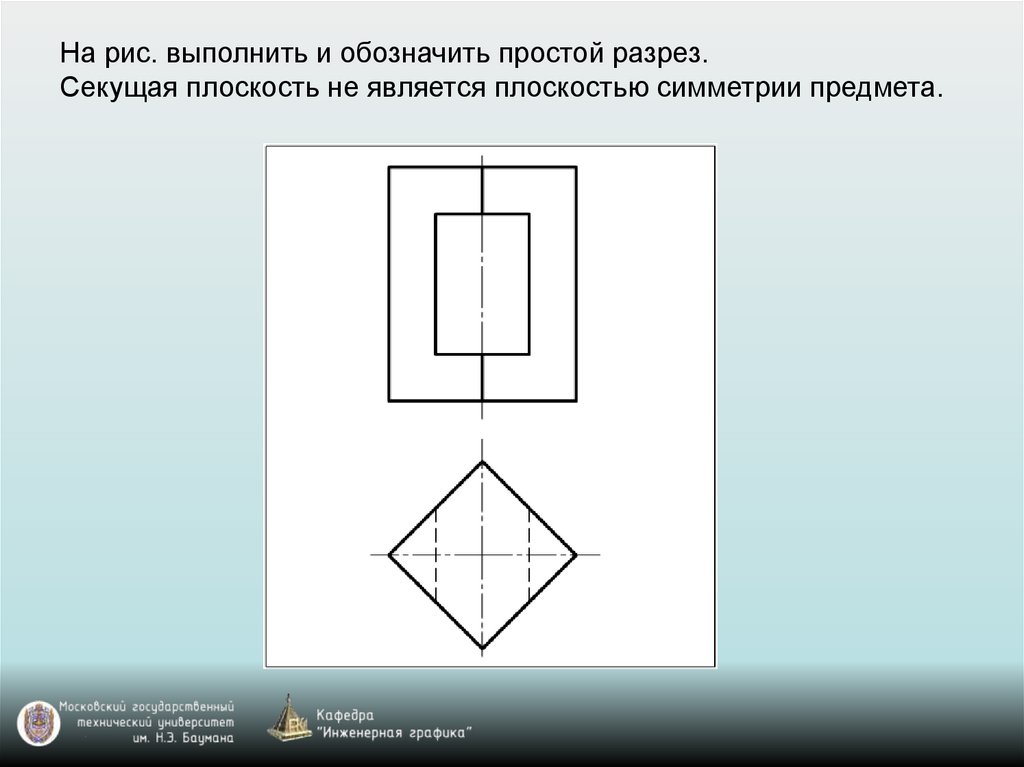

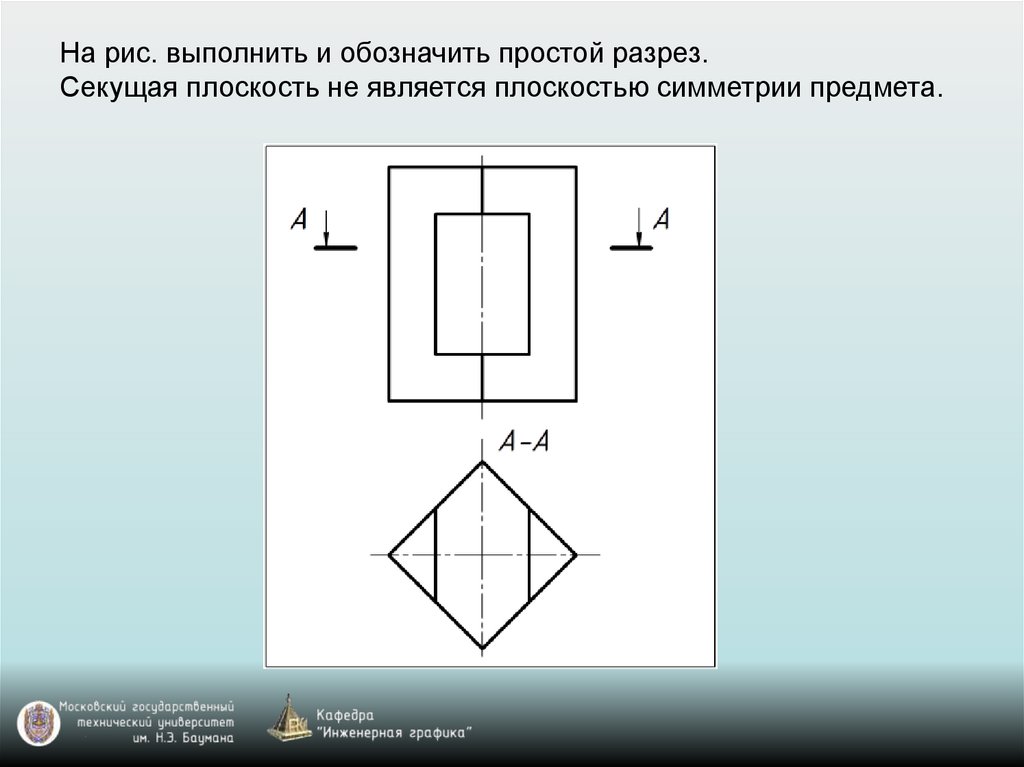

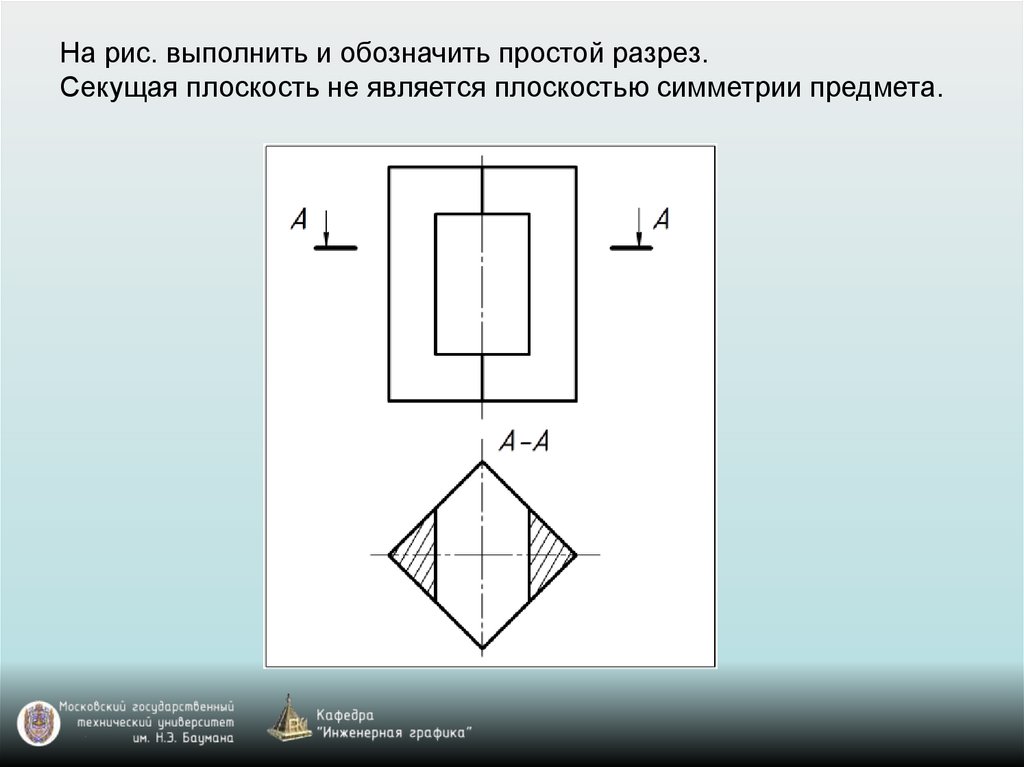

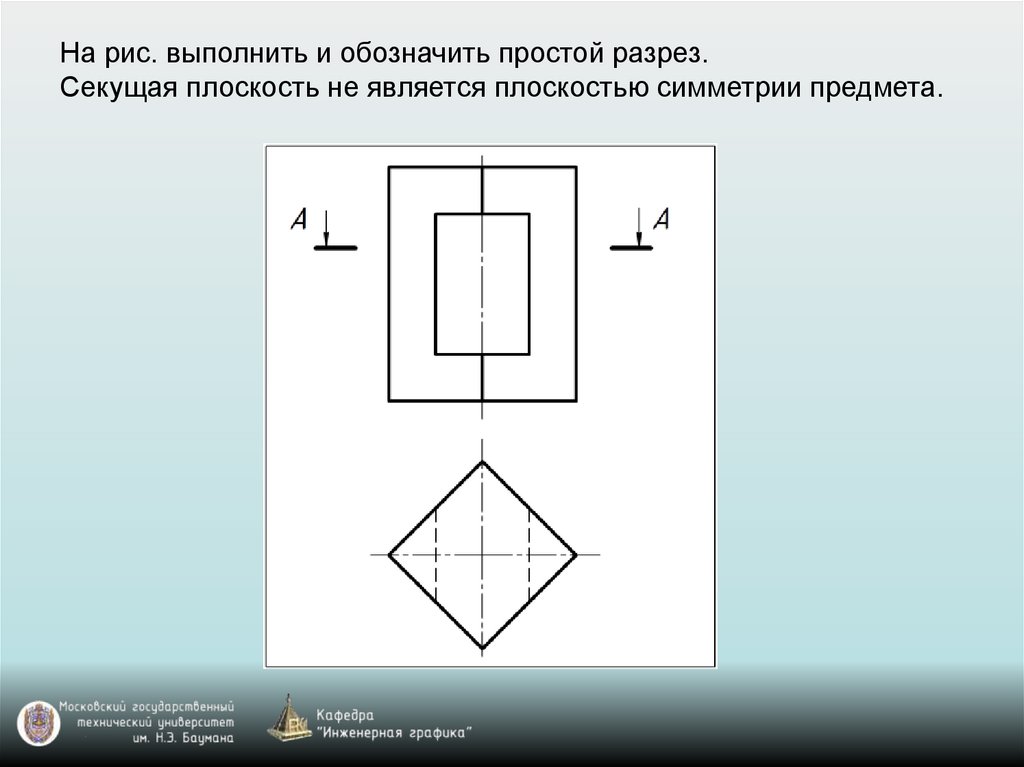

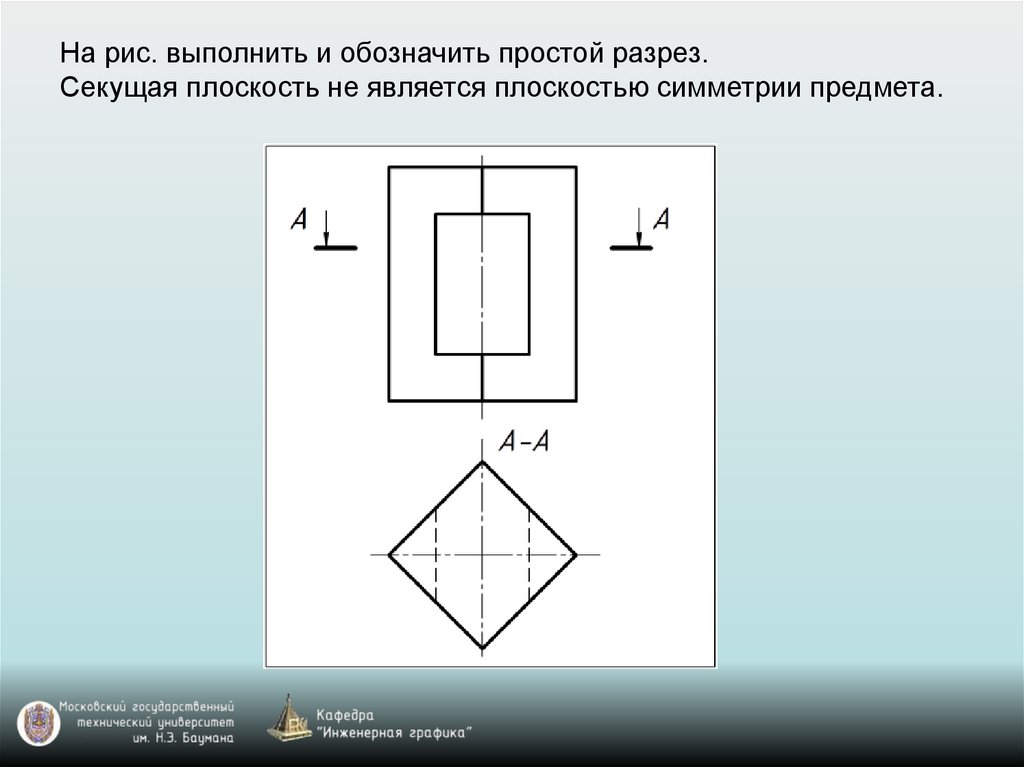

На рис. выполнить и обозначить простой разрез.Секущая плоскость не является плоскостью симметрии предмета.
32.
На рис. выполнить и обозначить простой разрез.Секущая плоскость не является плоскостью симметрии предмета.
33.
На рис. выполнить и обозначить простой разрез.Секущая плоскость не является плоскостью симметрии предмета.
34.
На рис. выполнить и обозначить простой разрез.Секущая плоскость не является плоскостью симметрии предмета.
35.
На рис. выполнить и обозначить простой разрез.Секущая плоскость не является плоскостью симметрии предмета.
36.

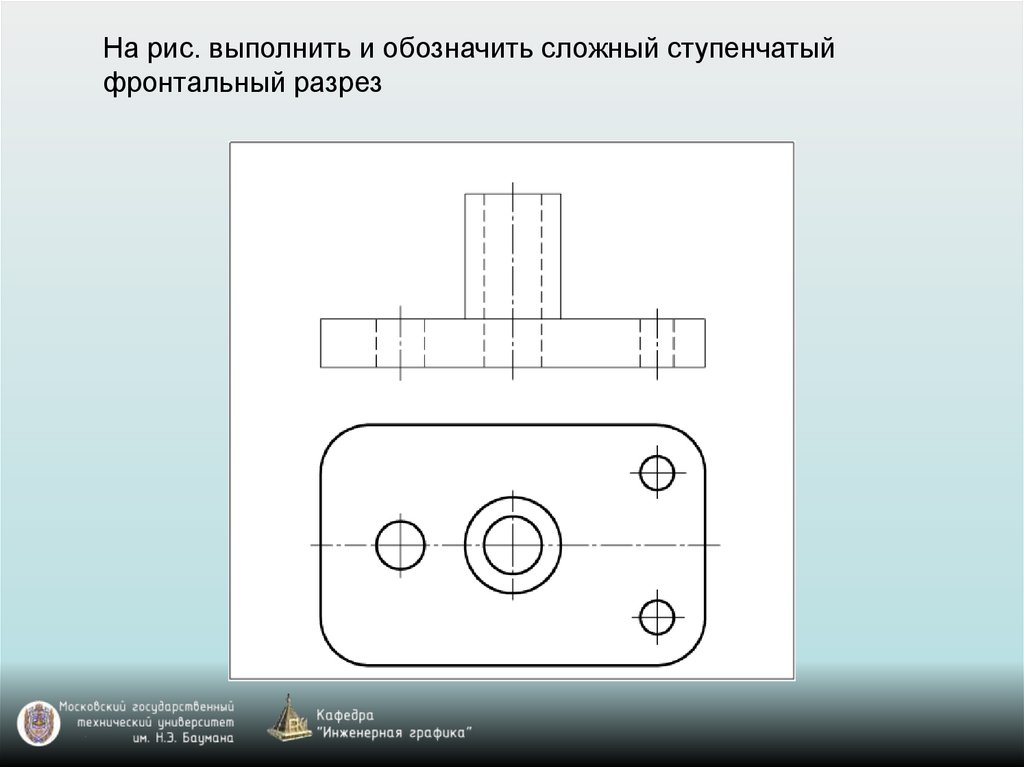

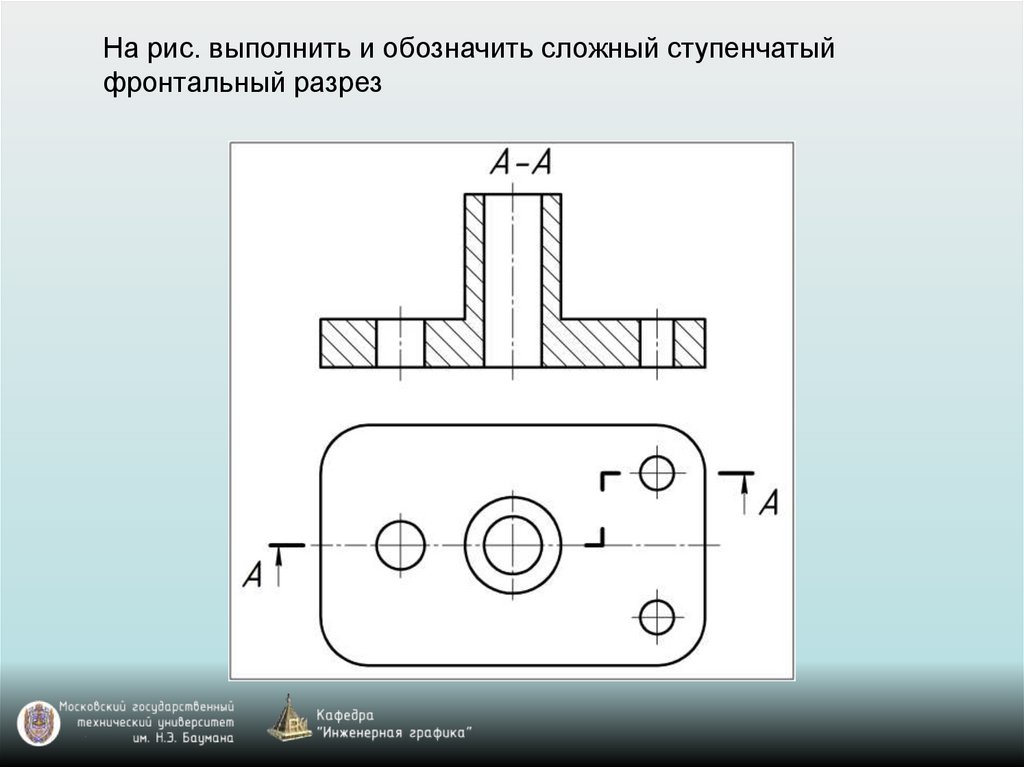

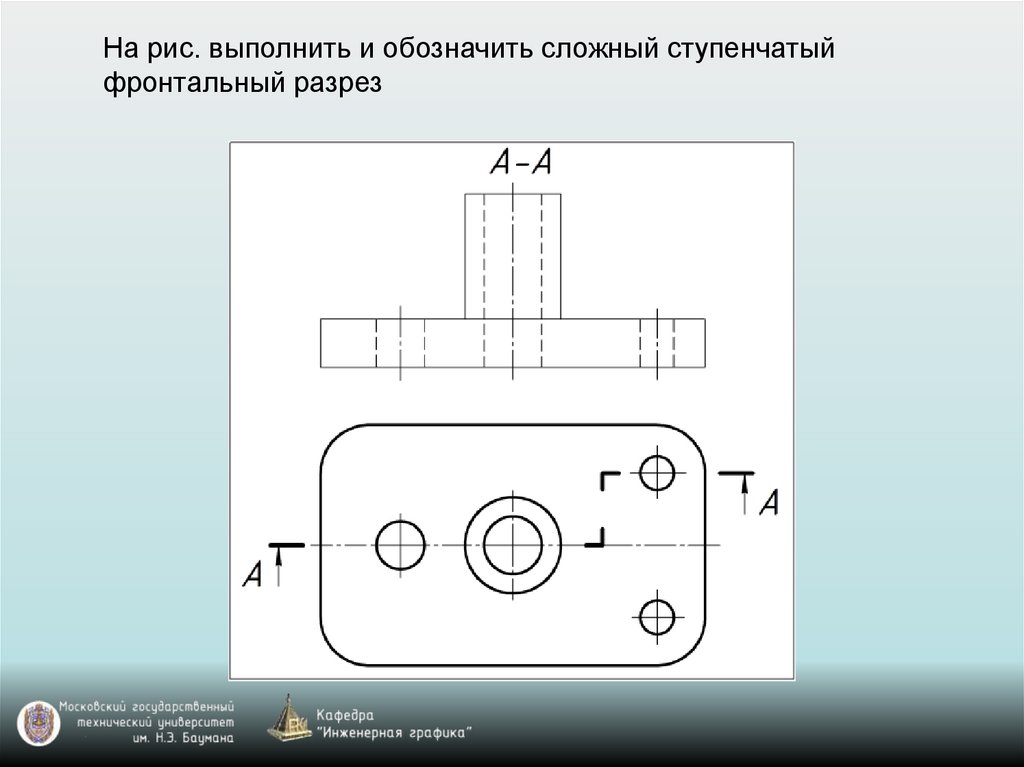

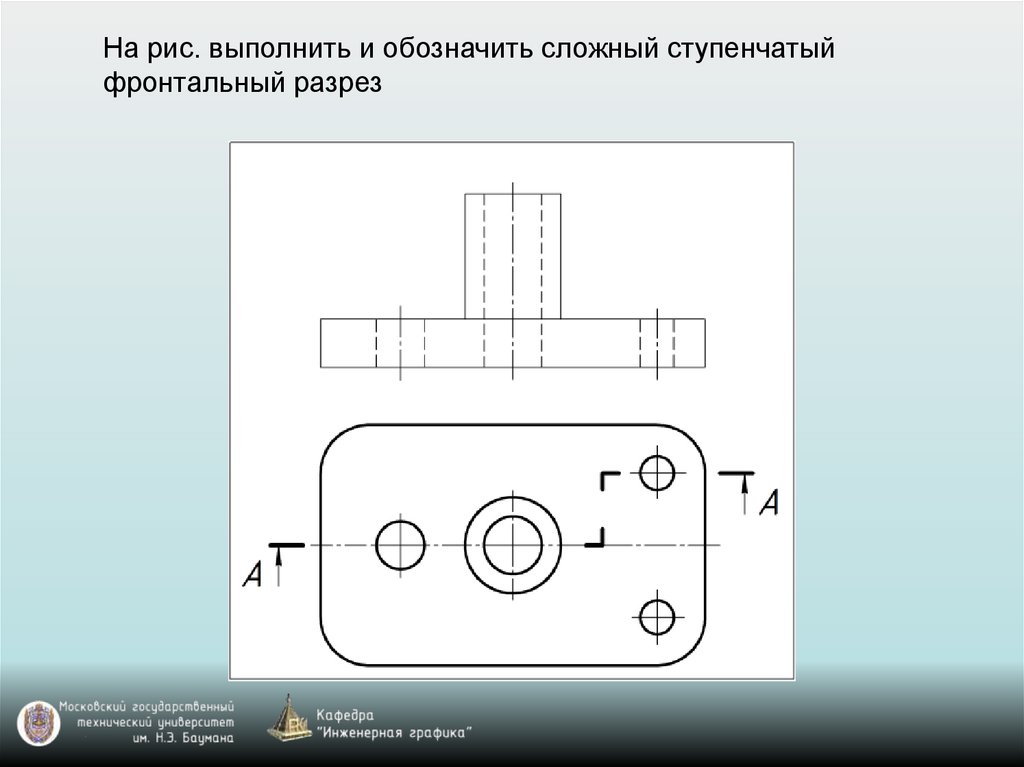

На рис. выполнить и обозначить сложный ступенчатыйфронтальный разрез
37.
На рис. выполнить и обозначить сложный ступенчатыйфронтальный разрез
38.

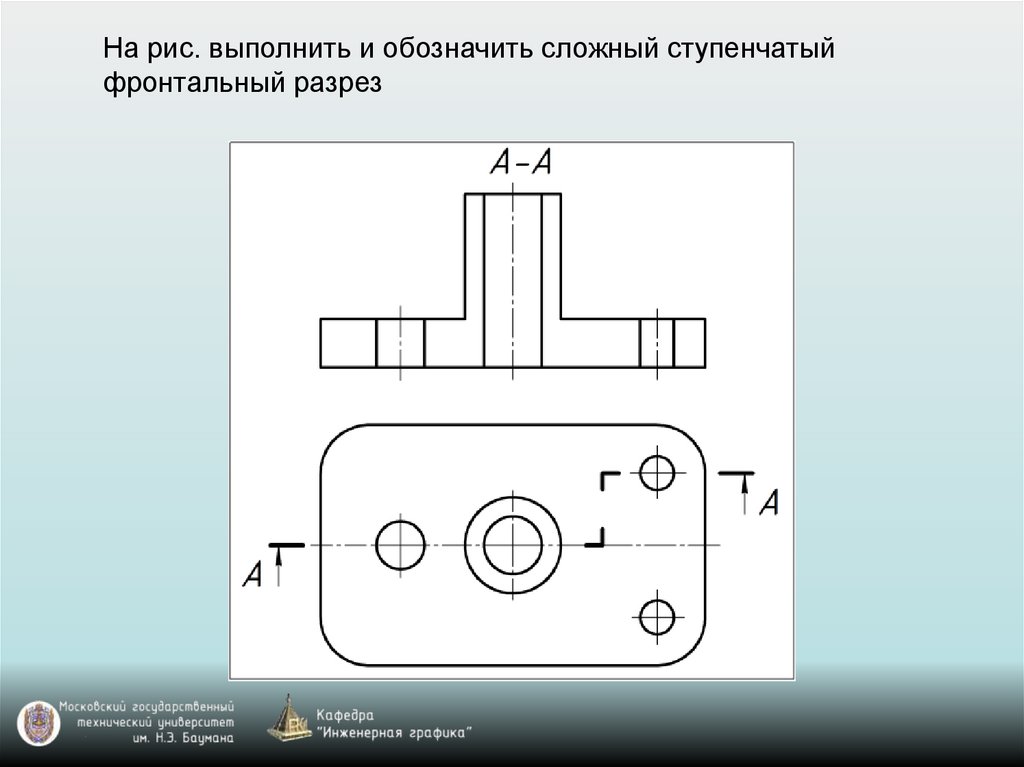

На рис. выполнить и обозначить сложный ступенчатыйфронтальный разрез
39.
На рис. выполнить и обозначить сложный ступенчатыйфронтальный разрез
40.
На рис. выполнить и обозначить сложный ступенчатыйфронтальный разрез
41.

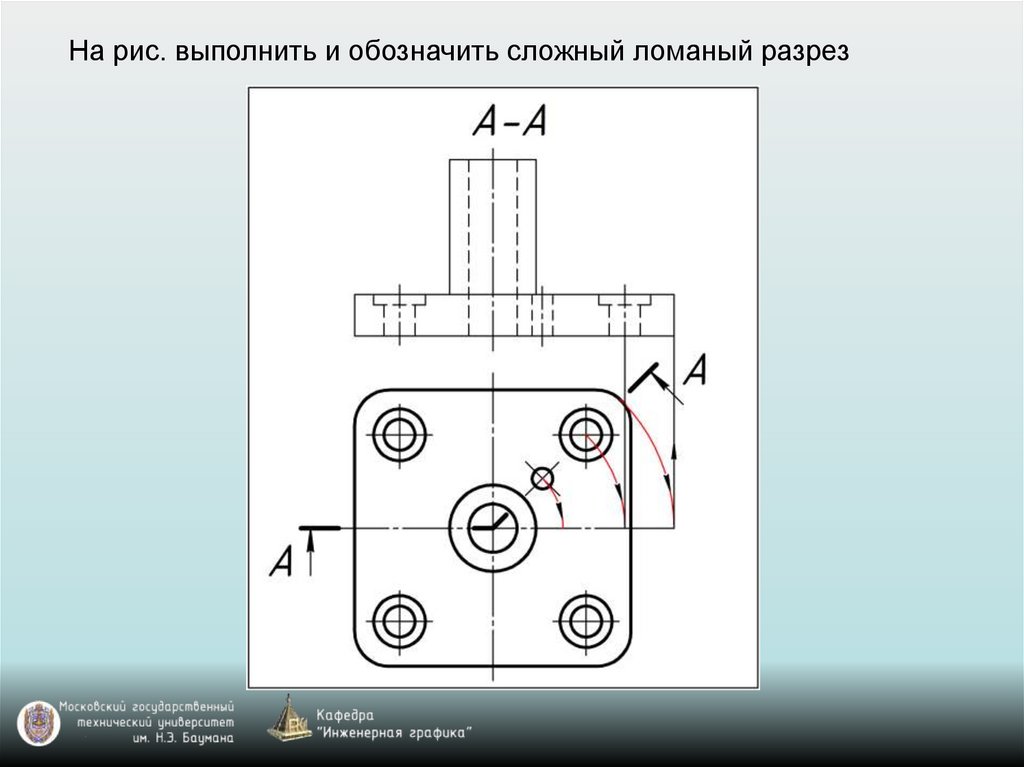

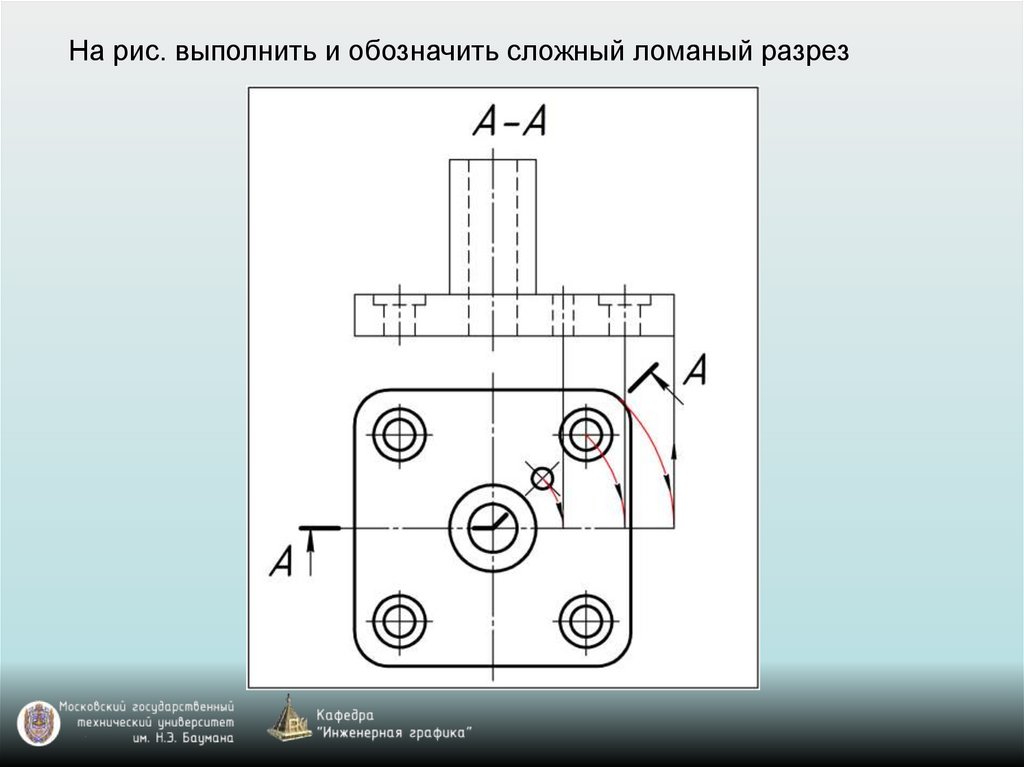

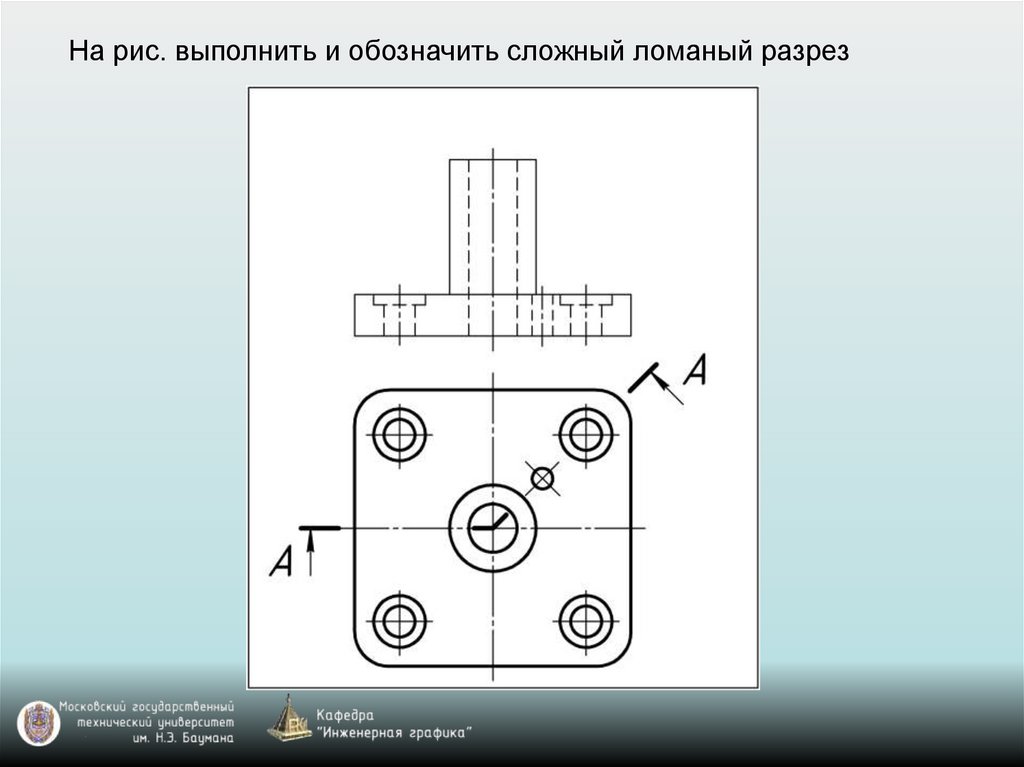

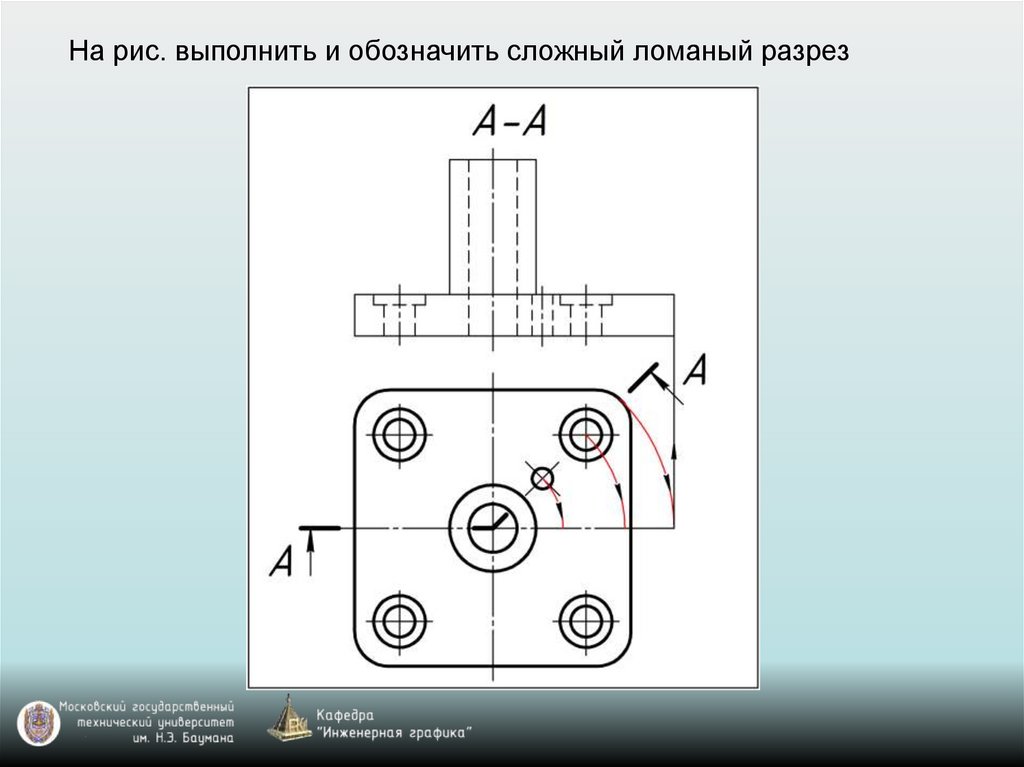

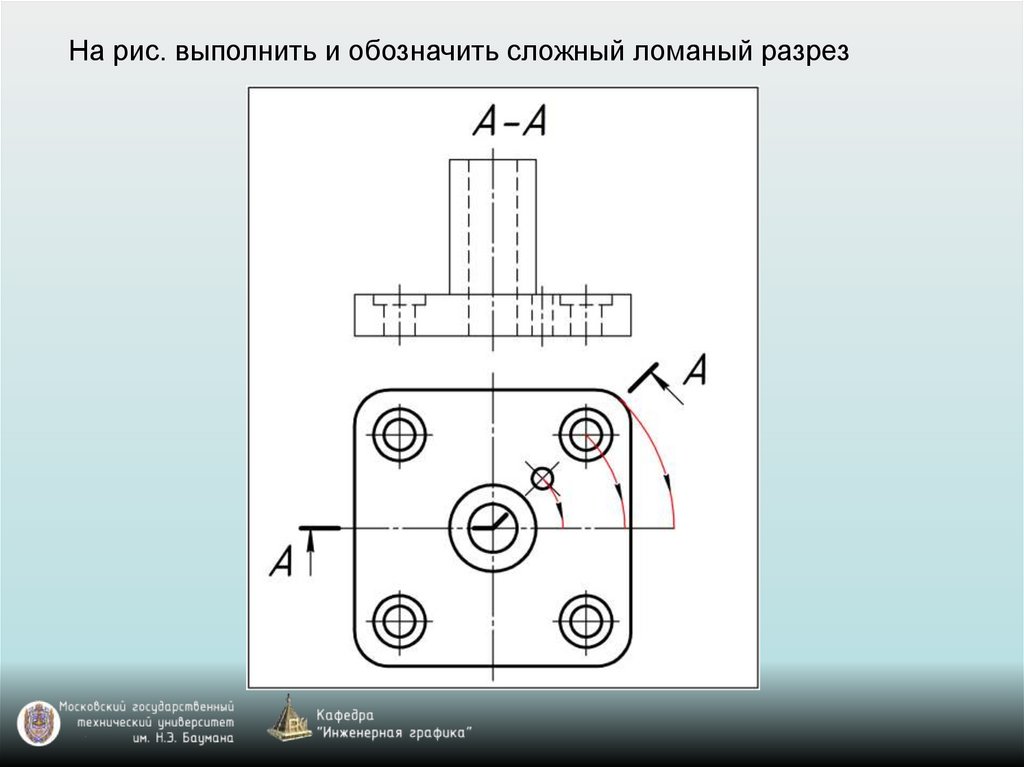

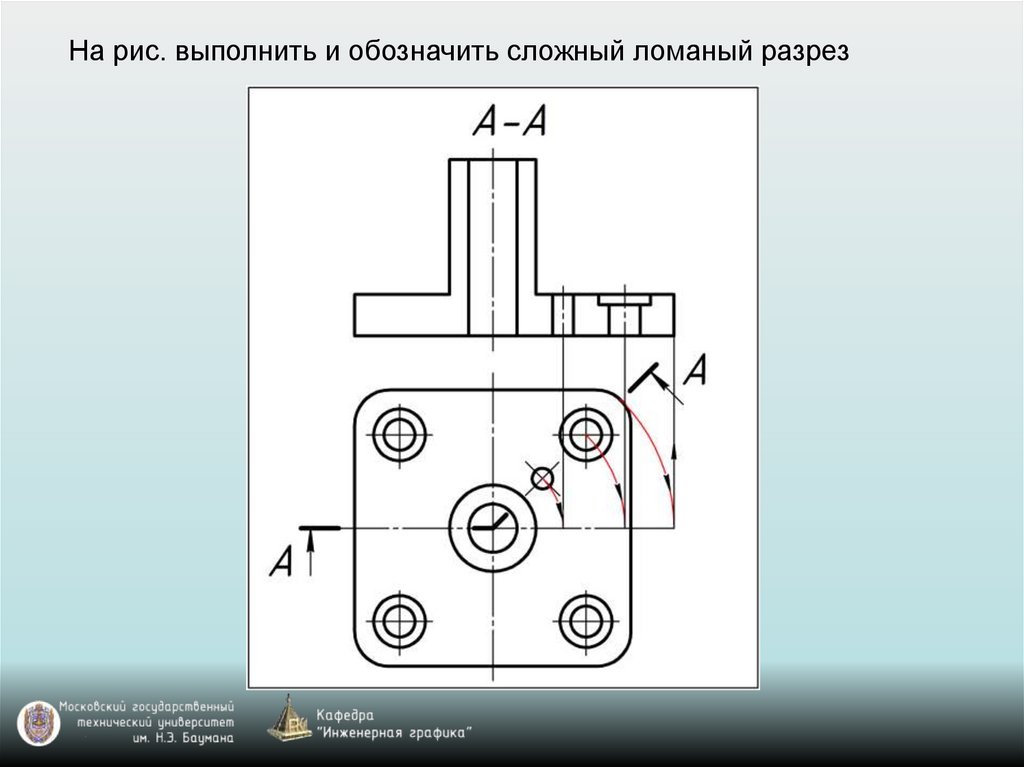

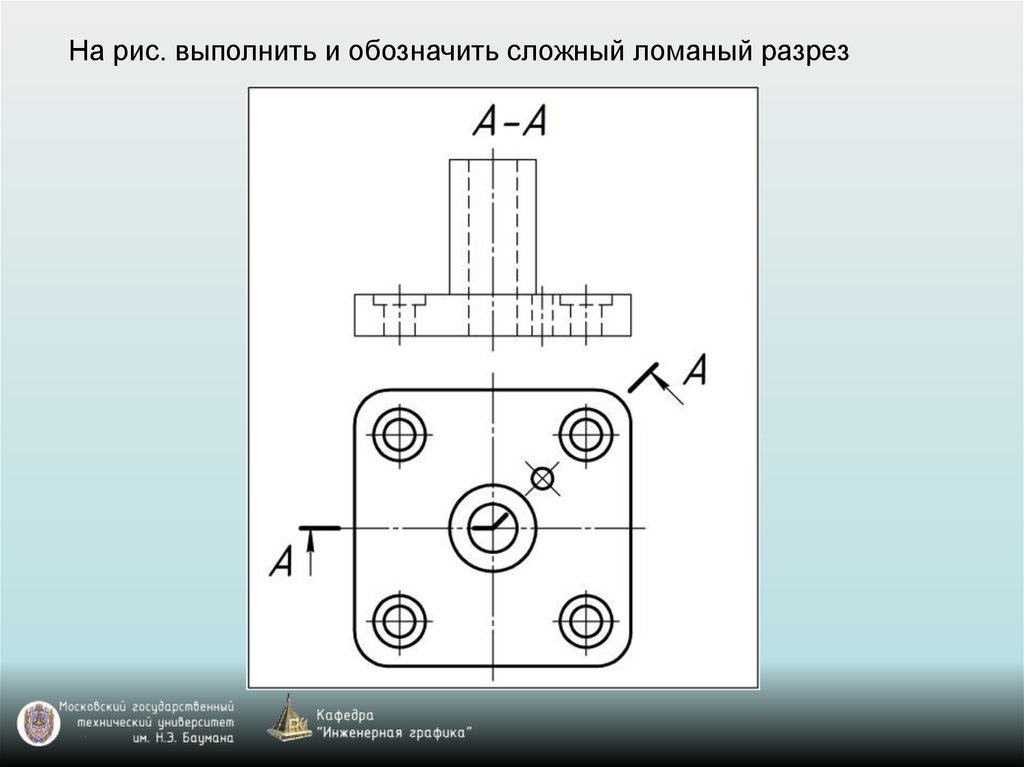

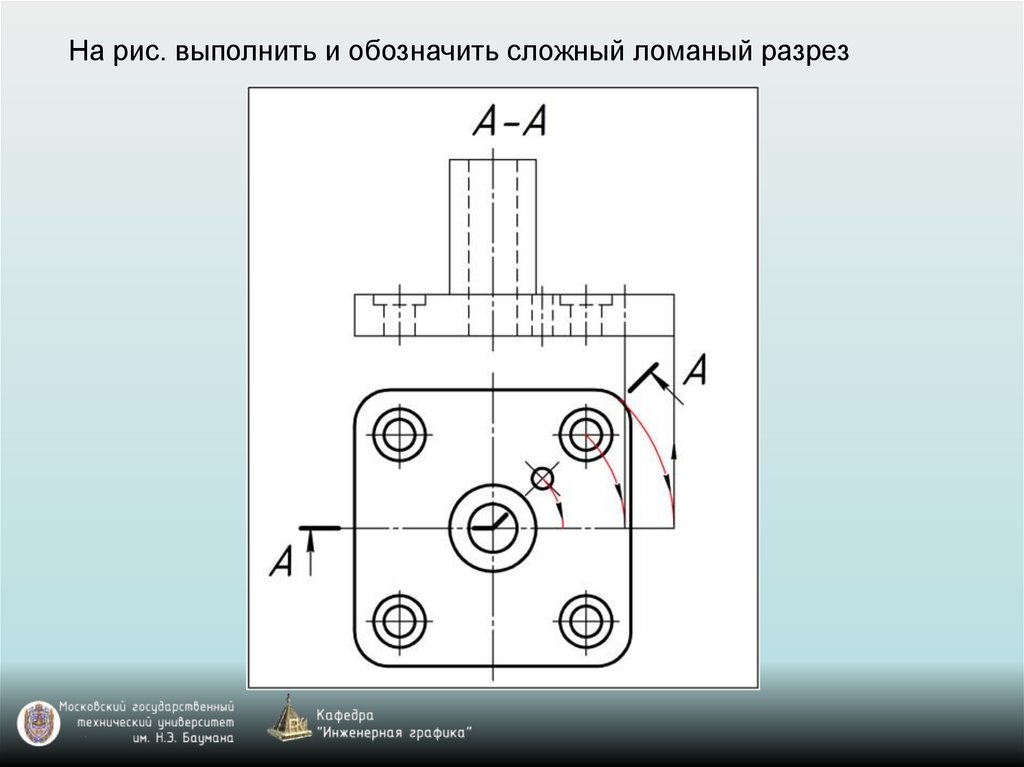

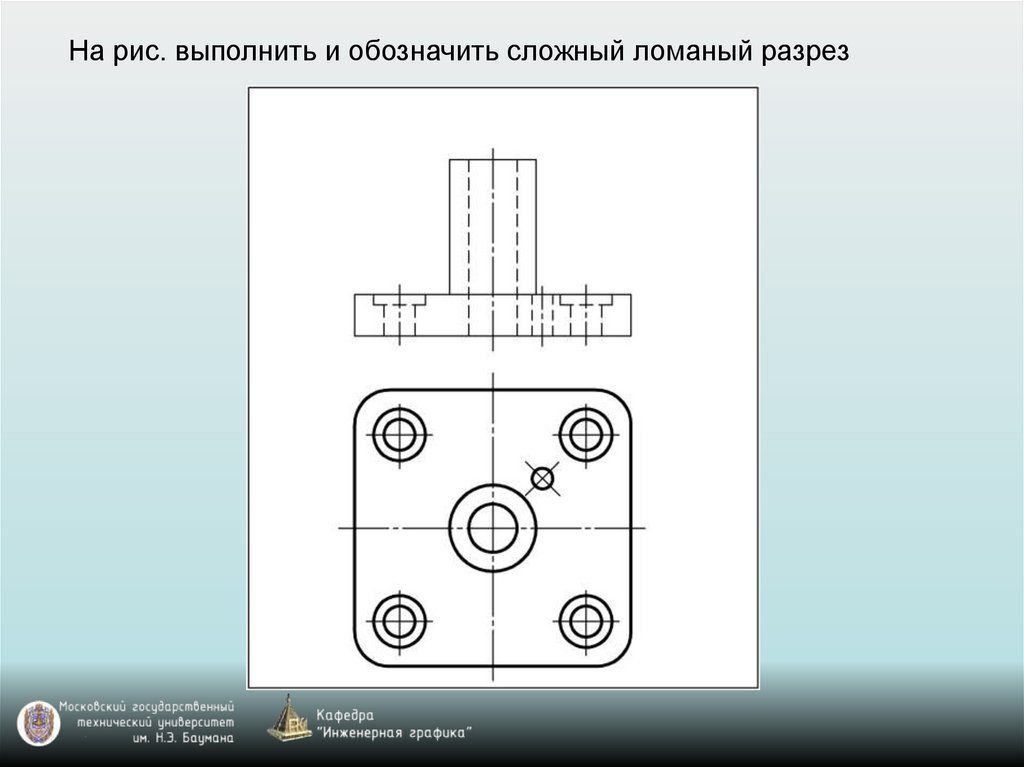

На рис. выполнить и обозначить сложный ломаный разрез42.
На рис. выполнить и обозначить сложный ломаный разрез43.
На рис. выполнить и обозначить сложный ломаный разрез44.
На рис. выполнить и обозначить сложный ломаный разрез45.
На рис. выполнить и обозначить сложный ломаный разрез46.
На рис. выполнить и обозначить сложный ломаный разрез47.
На рис. выполнить и обозначить сложный ломаный разрез48.
На рис. выполнить и обозначить сложный ломаный разрез49.
На рис. выполнить и обозначить сложный ломаный разрез50.

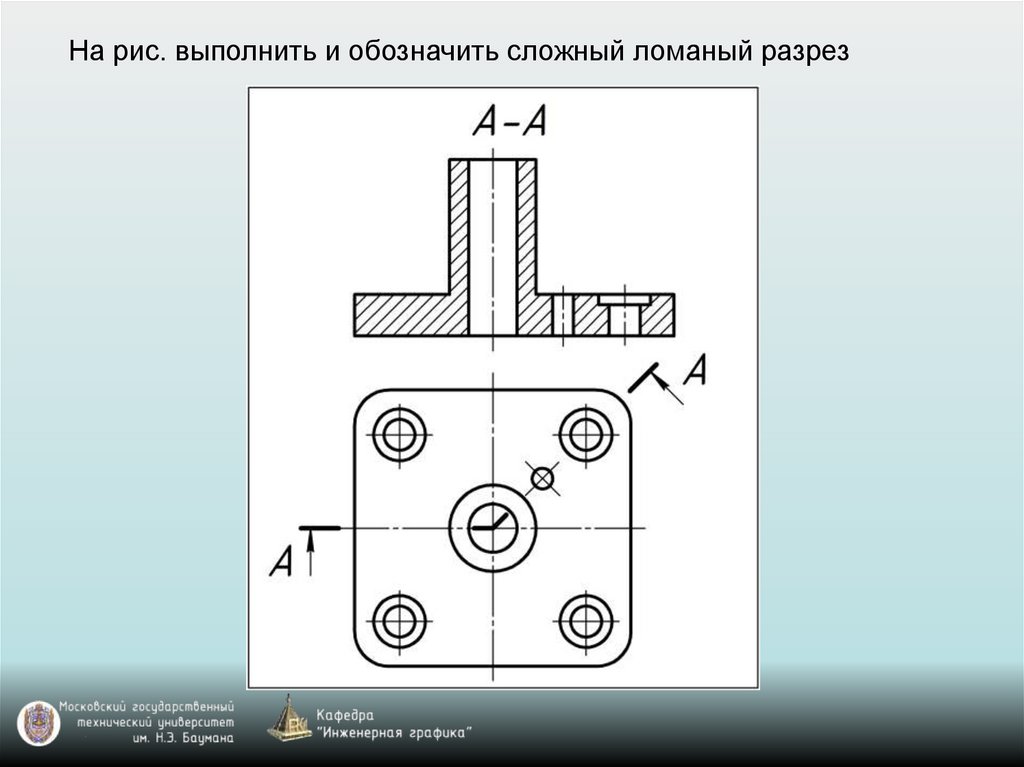

На рис. выполнить и обозначить сложный ломаный разрез51.

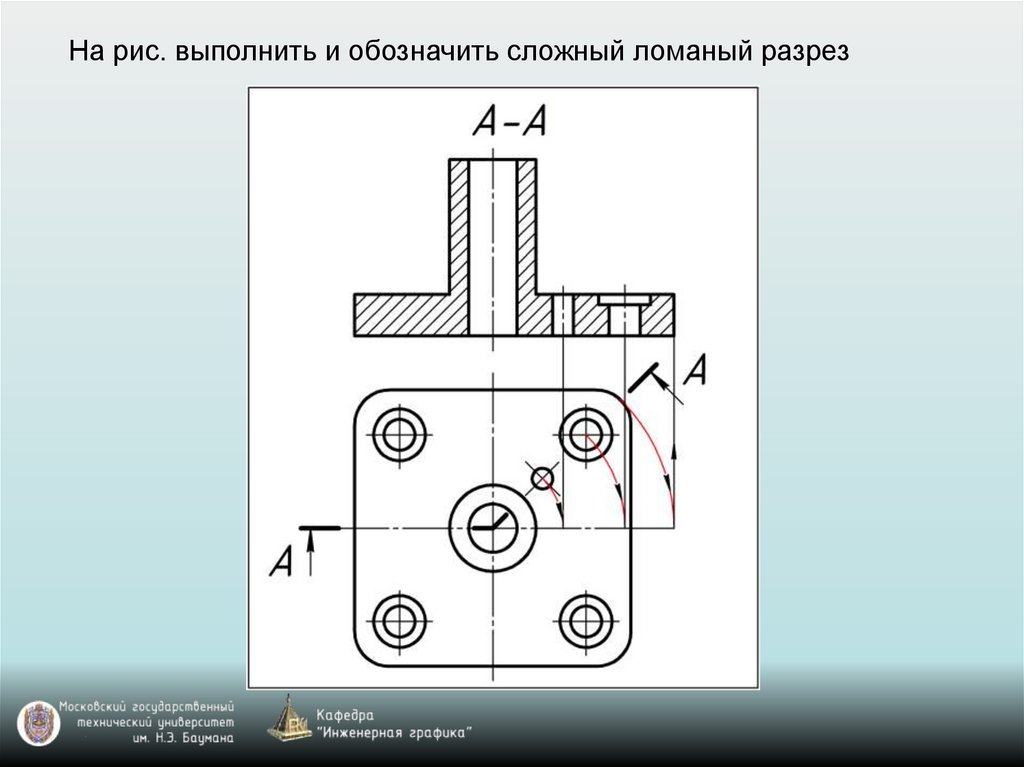

На рис. выполнить и обозначить сложный ломаный разрез52.
На рис. выполнить и обозначить сложный ломаный разрез53.

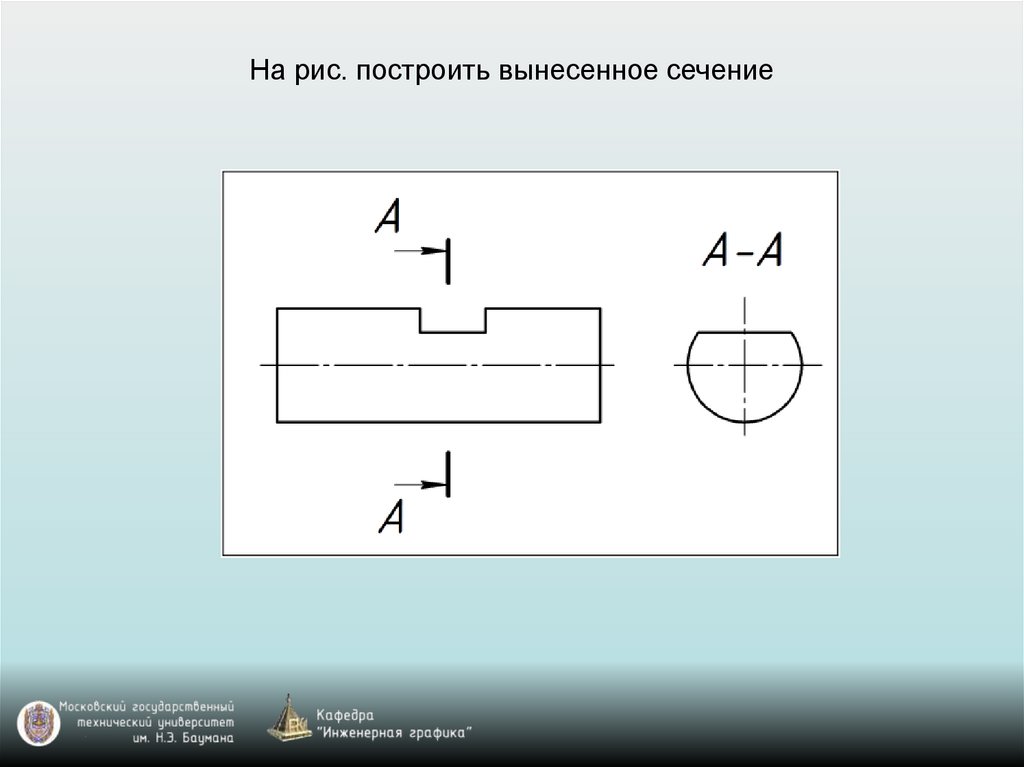

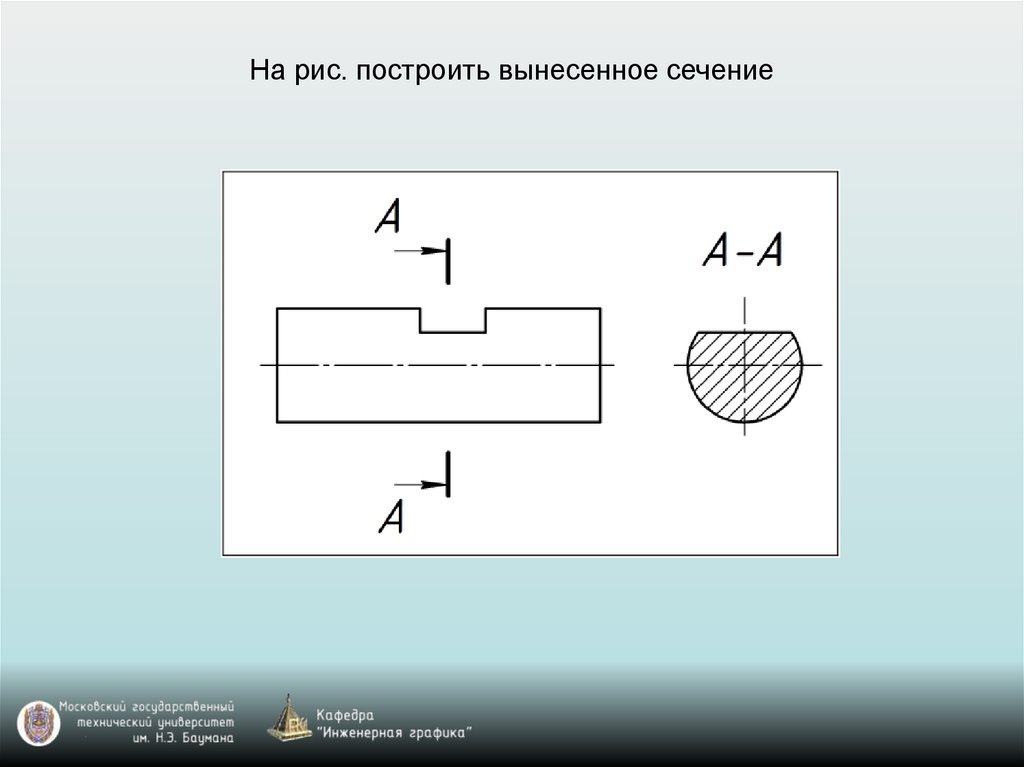

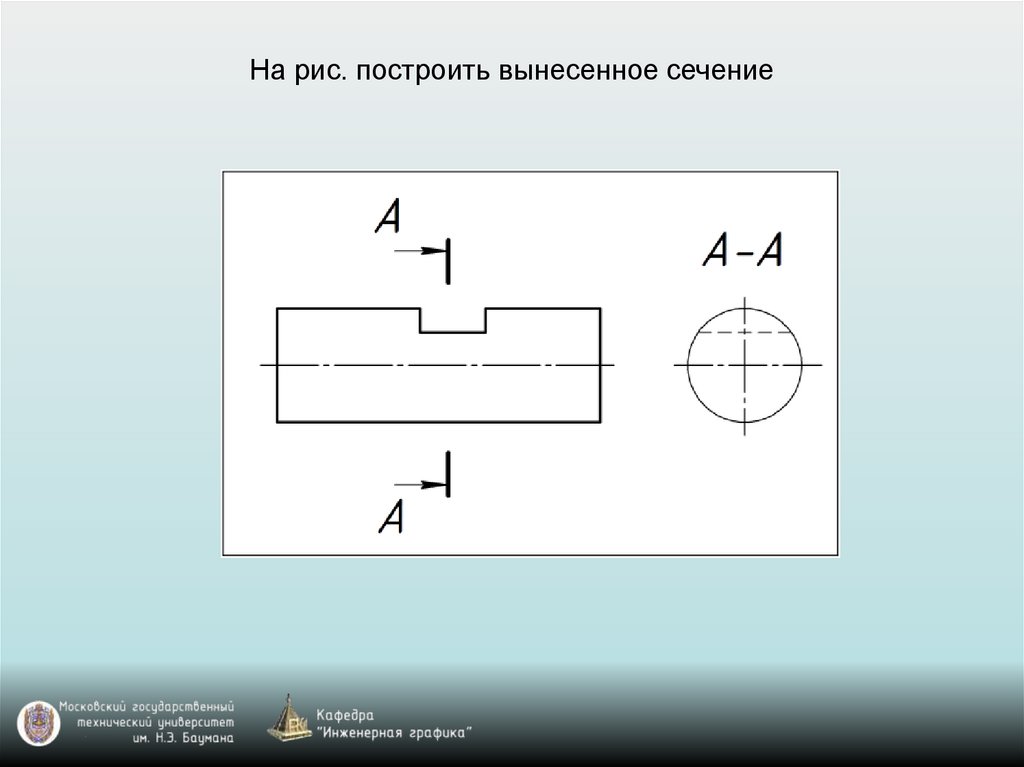

На рис. построить вынесенное сечение54.
На рис. построить вынесенное сечение55.
На рис. построить вынесенное сечение56.
На рис. построить вынесенное сечение57.

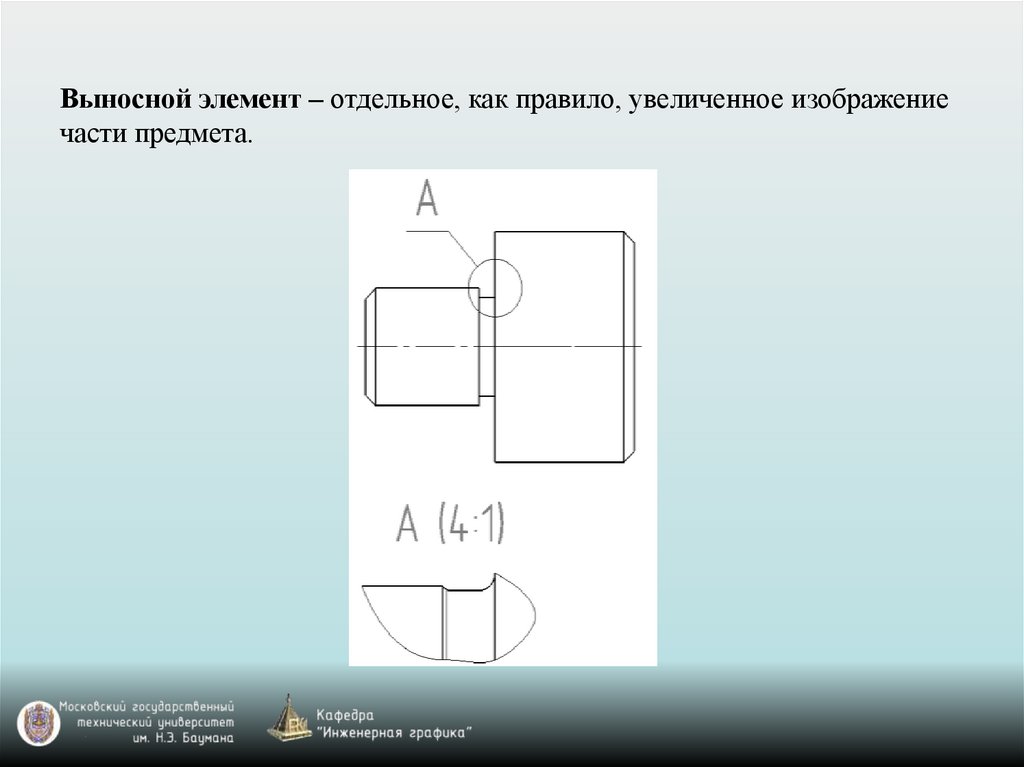

Выносной элемент – отдельное, как правило, увеличенное изображениечасти предмета.
58.

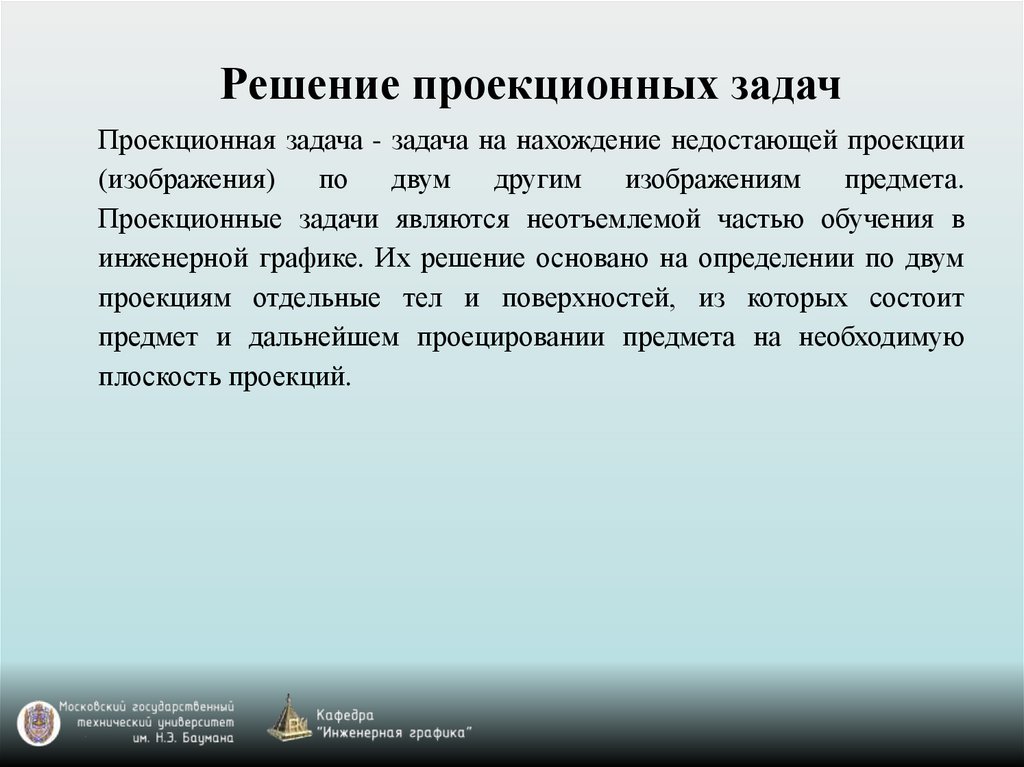

Решение проекционных задачПроекционная задача - задача на нахождение недостающей проекции
(изображения)
по
двум
другим
изображениям
предмета.
Проекционные задачи являются неотъемлемой частью обучения в
инженерной графике. Их решение основано на определении по двум
проекциям отдельные тел и поверхностей, из которых состоит
предмет и дальнейшем проецировании предмета на необходимую
плоскость проекций.
59.

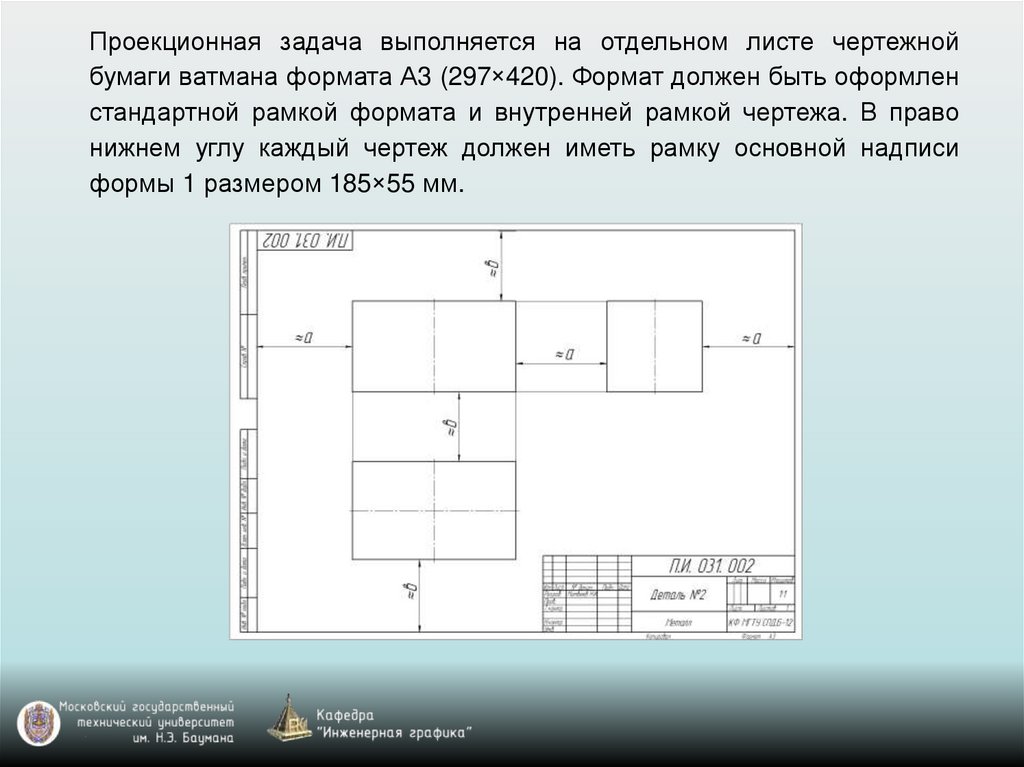

Проекционная задача выполняется на отдельном листе чертежнойбумаги ватмана формата А3 (297×420). Формат должен быть оформлен
стандартной рамкой формата и внутренней рамкой чертежа. В право
нижнем углу каждый чертеж должен иметь рамку основной надписи
формы 1 размером 185×55 мм.
60.

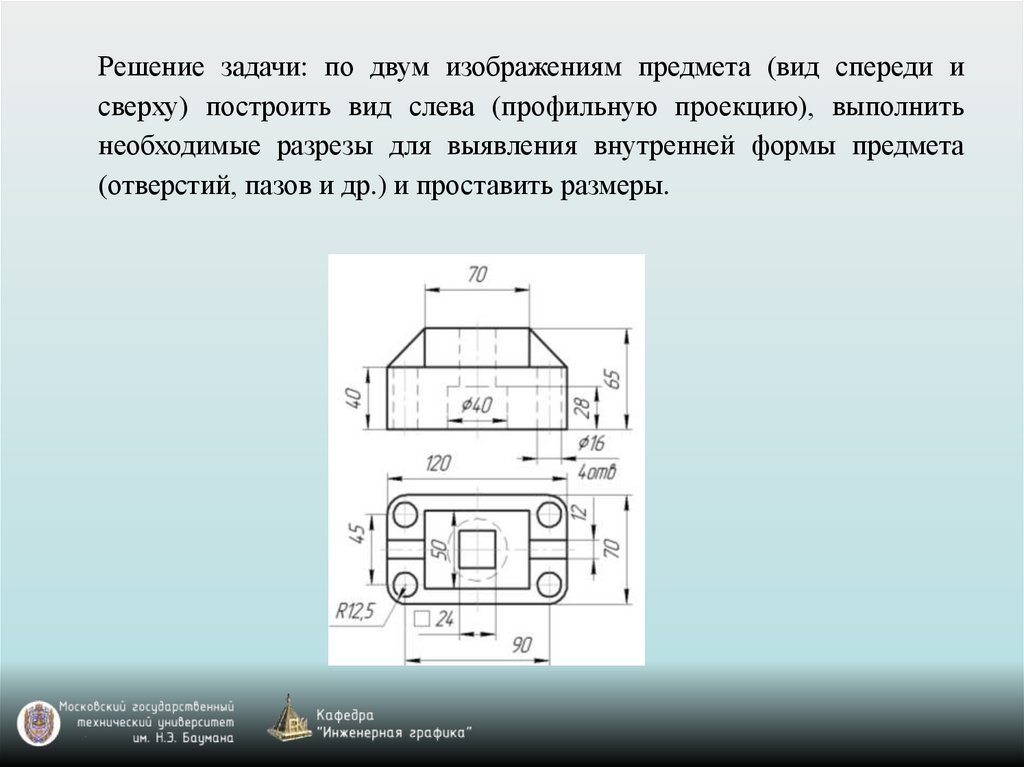

Решение задачи: по двум изображениям предмета (вид спереди исверху) построить вид слева (профильную проекцию), выполнить
необходимые разрезы для выявления внутренней формы предмета
(отверстий, пазов и др.) и проставить размеры.
61.

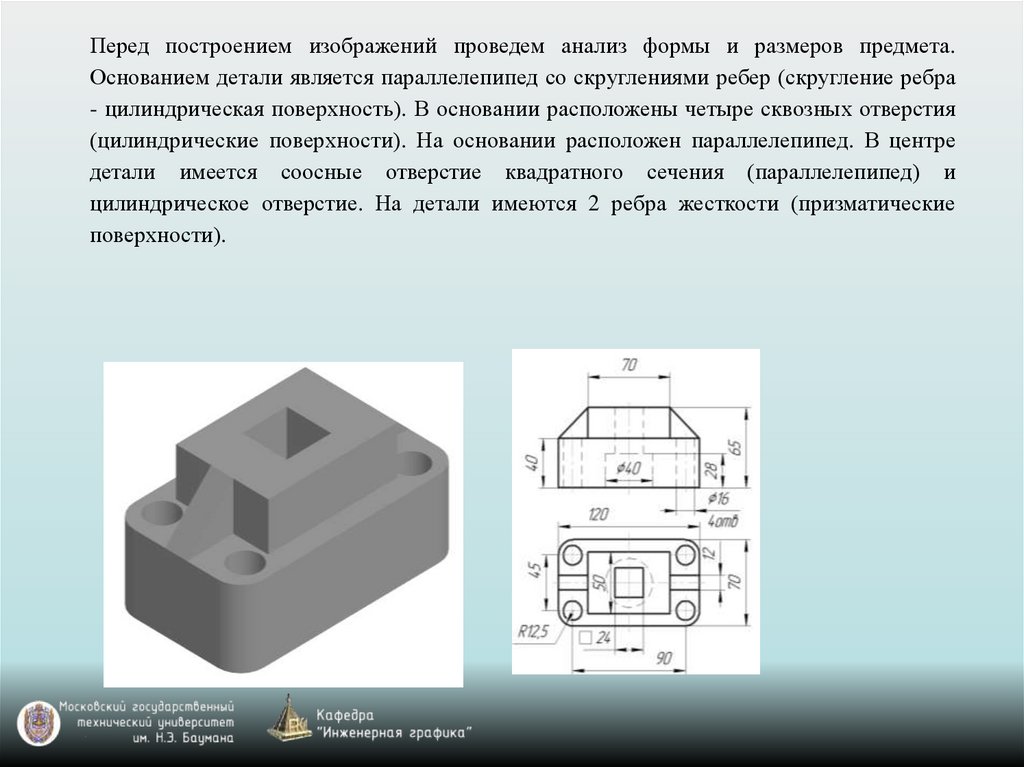

Перед построением изображений проведем анализ формы и размеров предмета.Основанием детали является параллелепипед со скруглениями ребер (скругление ребра
- цилиндрическая поверхность). В основании расположены четыре сквозных отверстия
(цилиндрические поверхности). На основании расположен параллелепипед. В центре
детали имеется соосные отверстие квадратного сечения (параллелепипед) и
цилиндрическое отверстие. На детали имеются 2 ребра жесткости (призматические
поверхности).
62.

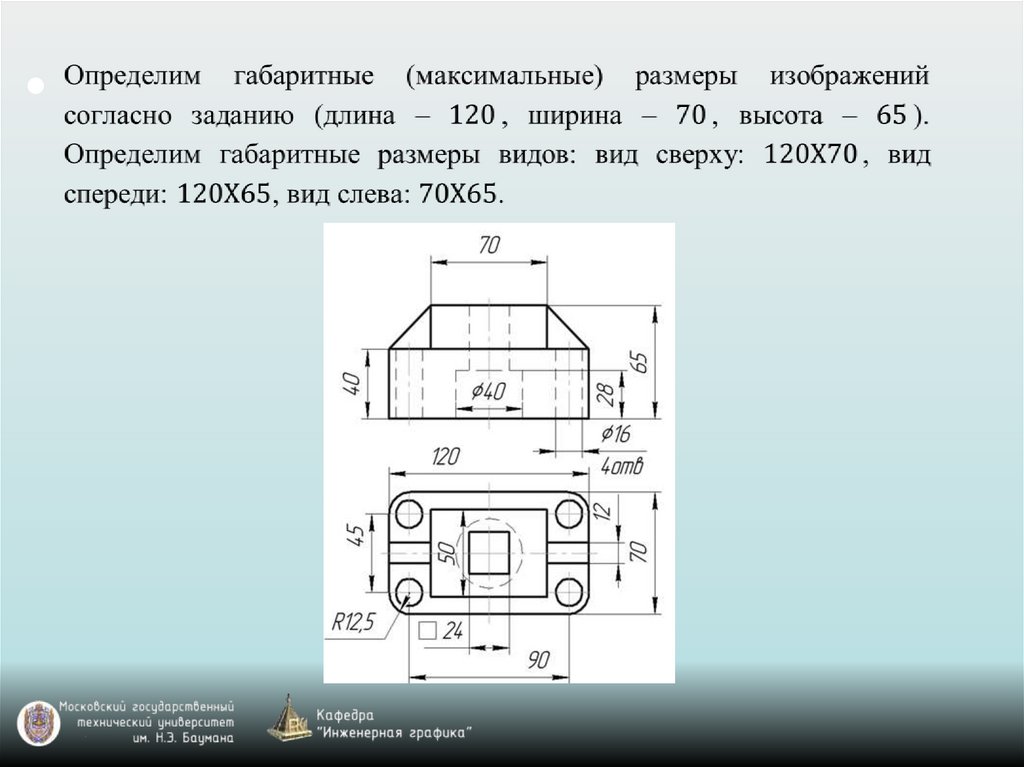

63.

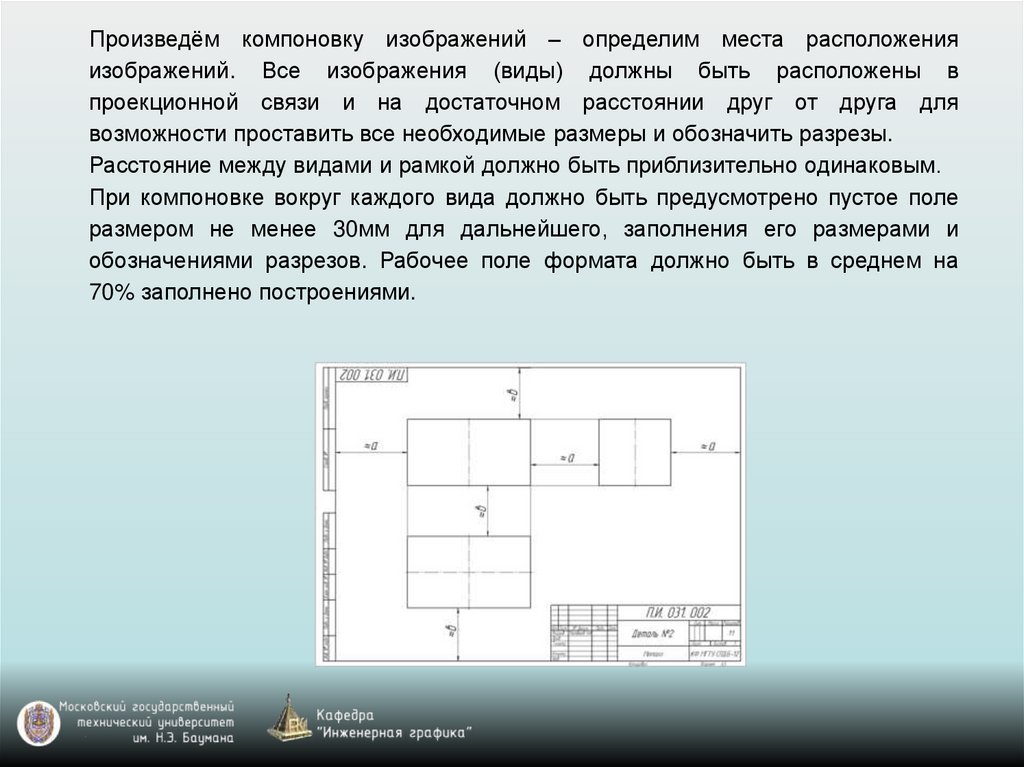

Произведём компоновку изображений – определим места расположенияизображений. Все изображения (виды) должны быть расположены в
проекционной связи и на достаточном расстоянии друг от друга для
возможности проставить все необходимые размеры и обозначить разрезы.
Расстояние между видами и рамкой должно быть приблизительно одинаковым.
При компоновке вокруг каждого вида должно быть предусмотрено пустое поле
размером не менее 30мм для дальнейшего, заполнения его размерами и
обозначениями разрезов. Рабочее поле формата должно быть в среднем на
70% заполнено построениями.
64.

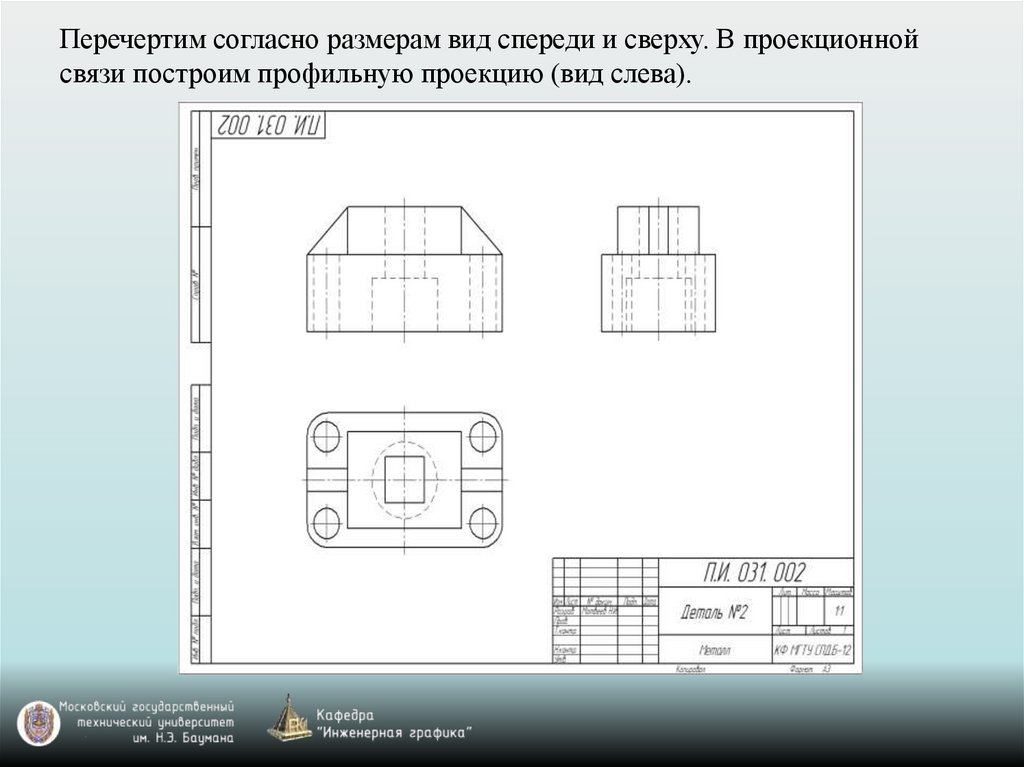

Перечертим согласно размерам вид спереди и сверху. В проекционнойсвязи построим профильную проекцию (вид слева).
65.

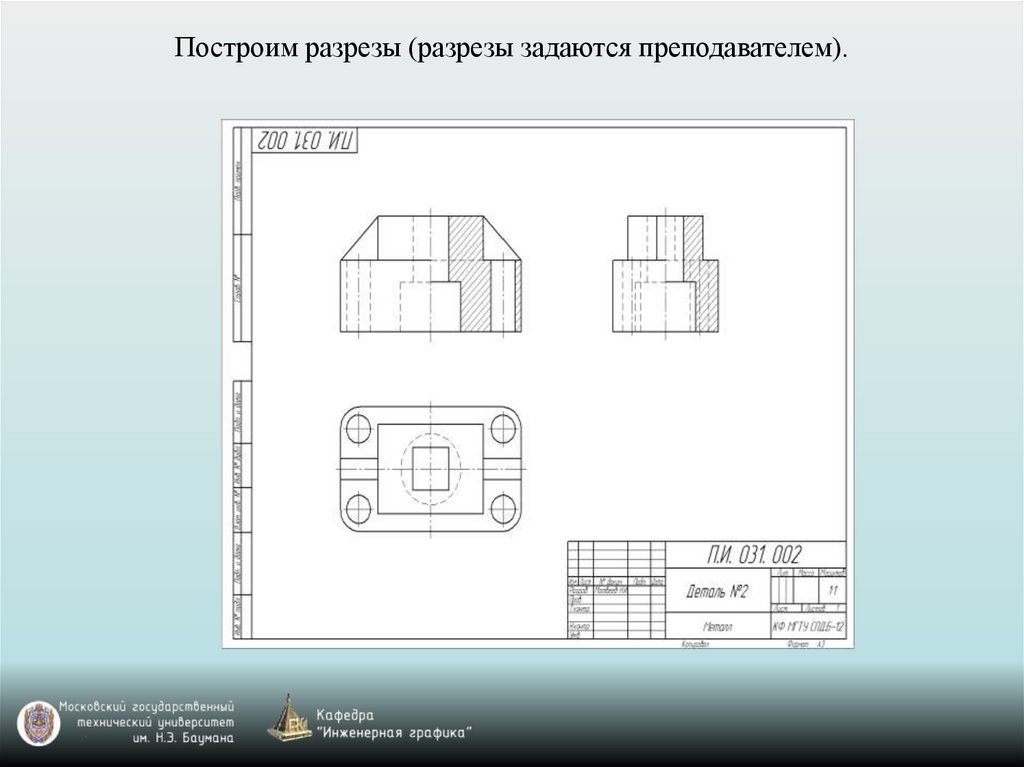

Построим разрезы (разрезы задаются преподавателем).66.

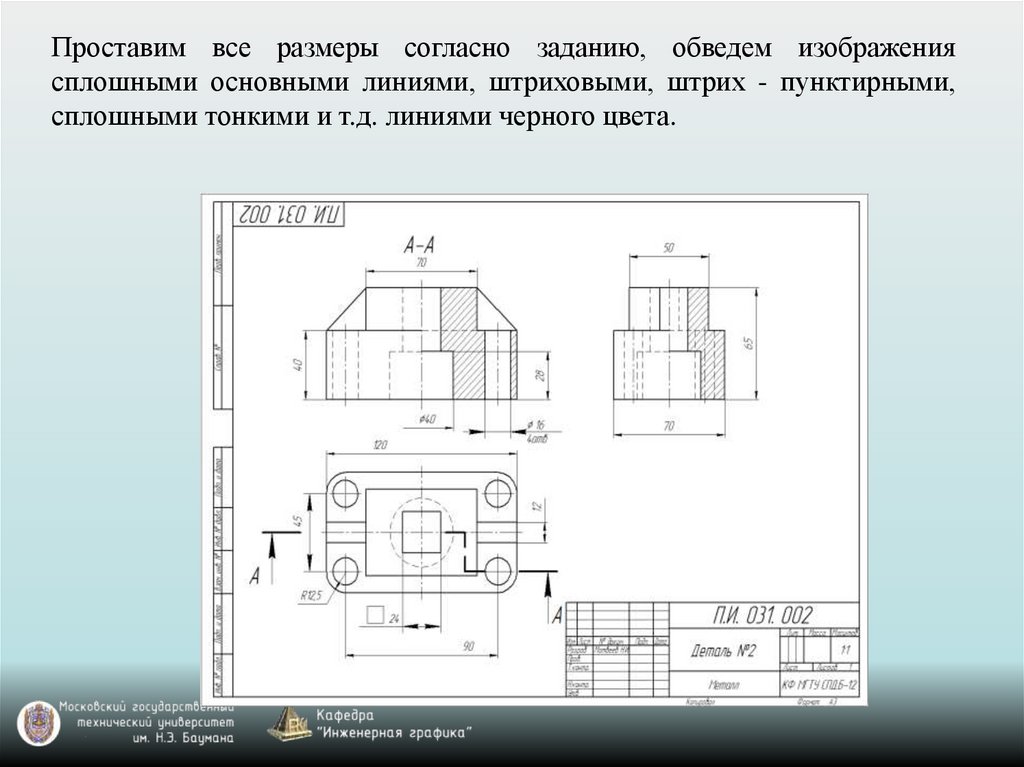

Проставим все размеры согласно заданию, обведем изображениясплошными основными линиями, штриховыми, штрих - пунктирными,
сплошными тонкими и т.д. линиями черного цвета.
67.

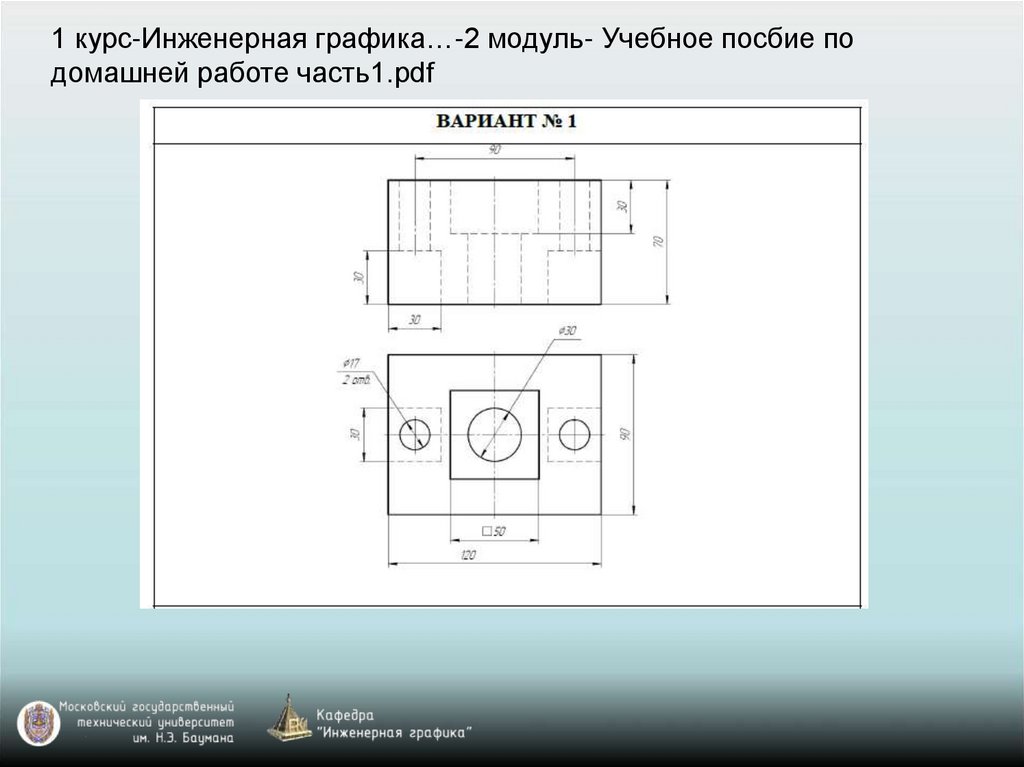

1 курс-Инженерная графика…-2 модуль- Учебное посбие подомашней работе часть1.pdf
68.

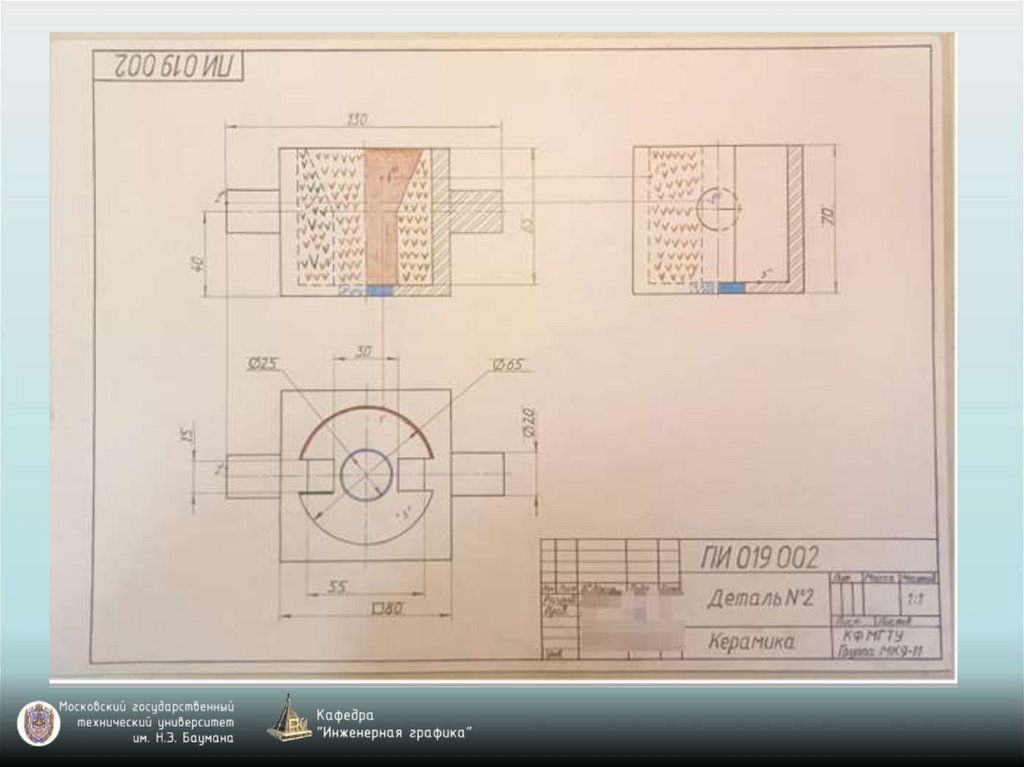

69.
Отчеты по домашним работам:Инженерная графика – Отчеты по дом. Раб. 1 курс.1 сем.doсx
ЭОС КФ МГТУ: Образец:

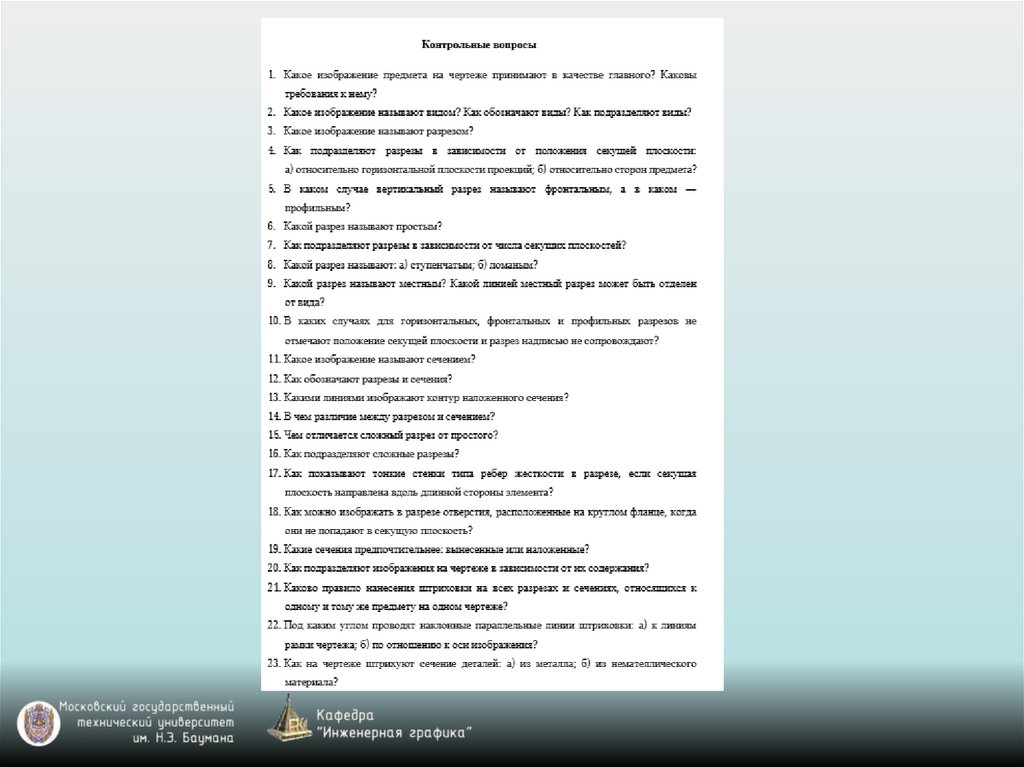

Иванов_СП_МК3-22Б_2025_ДР1_Инж.граф..
