Электромагнитная индукция

1. Электротехника и электроника

2.

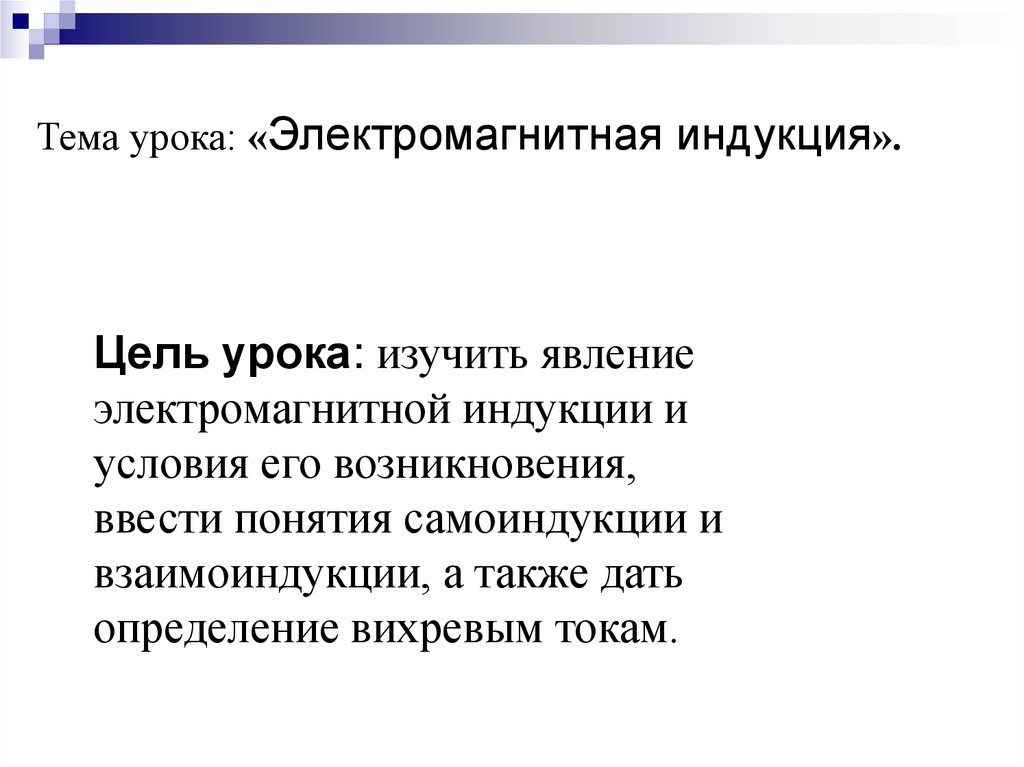

Тема урока: «Электромагнитная индукция».
Цель урока: изучить явление
электромагнитной индукции и
условия его возникновения,
ввести понятия самоиндукции и
взаимоиндукции, а также дать
определение вихревым токам.

3.

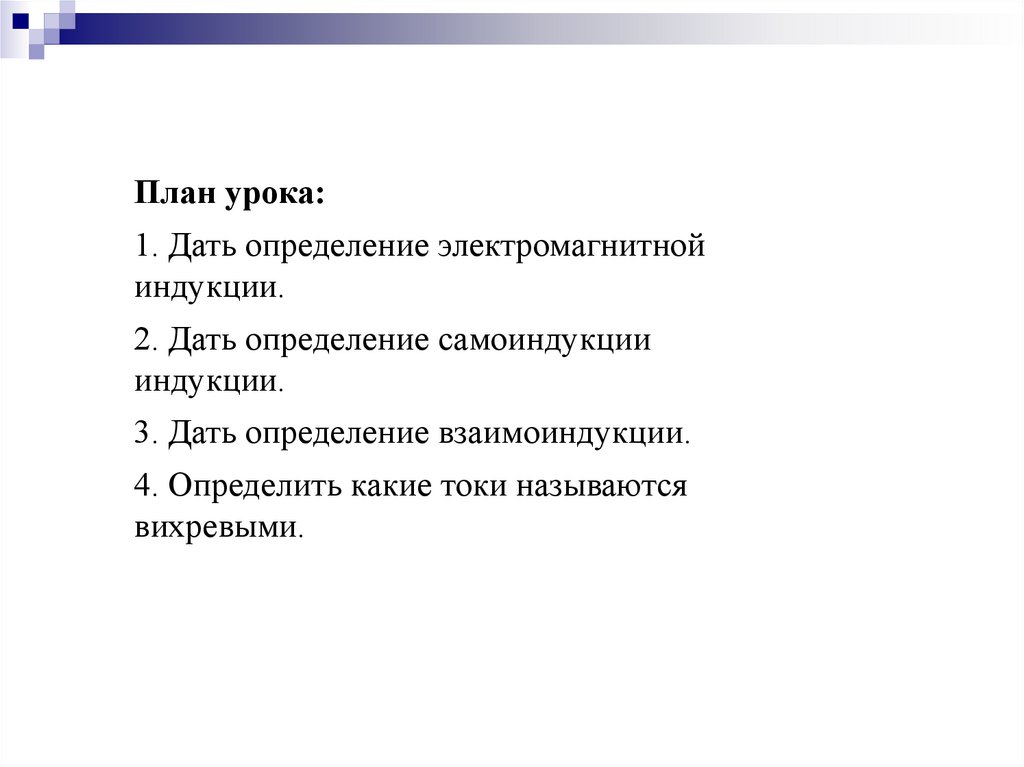

План урока:
1. Дать определение электромагнитной
индукции.
2. Дать определение самоиндукции
индукции.
3. Дать определение взаимоиндукции.
4. Определить какие токи называются
вихревыми.

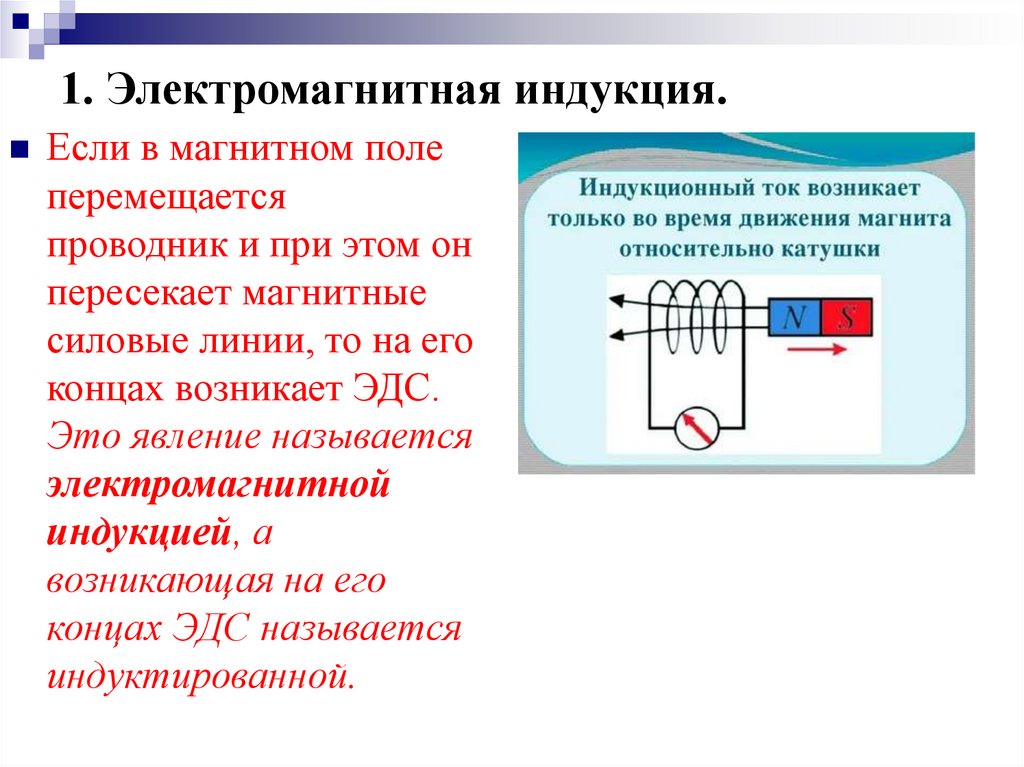

4. 1. Электромагнитная индукция.

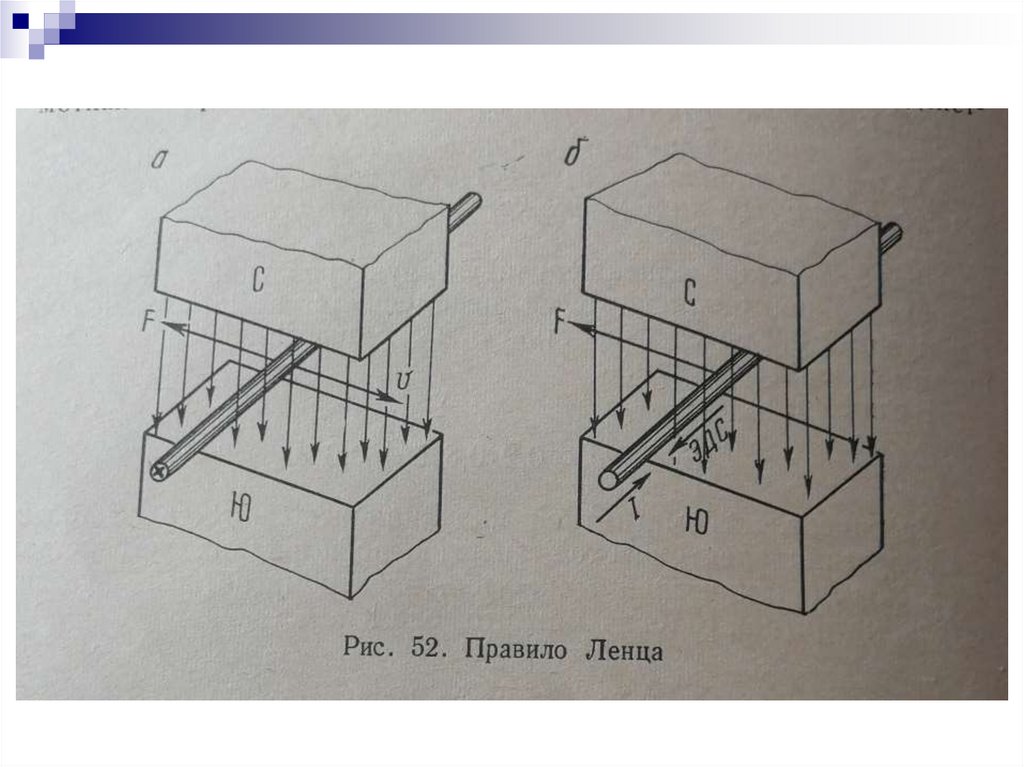

Если в магнитном поле
перемещается
проводник и при этом он
пересекает магнитные
силовые линии, то на его
концах возникает ЭДС.
Это явление называется
электромагнитной
индукцией, а
возникающая на его
концах ЭДС называется
индуктированной.

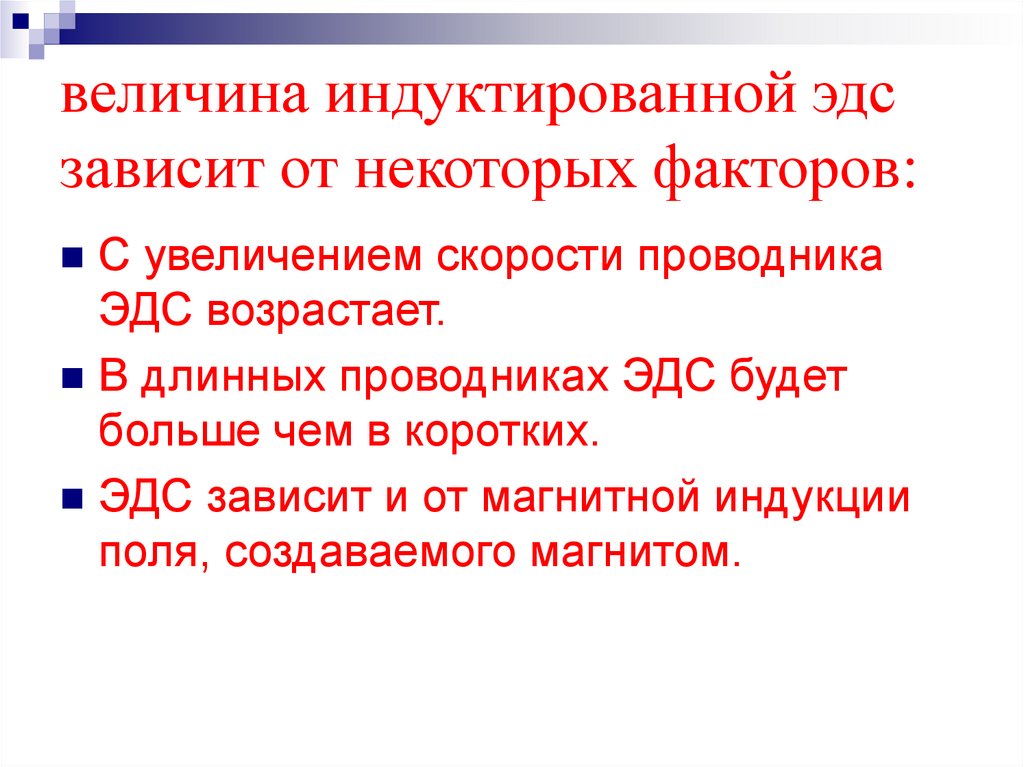

5. величина индуктированной эдс зависит от некоторых факторов:

С увеличением скорости проводника
ЭДС возрастает.
В длинных проводниках ЭДС будет
больше чем в коротких.
ЭДС зависит и от магнитной индукции
поля, создаваемого магнитом.

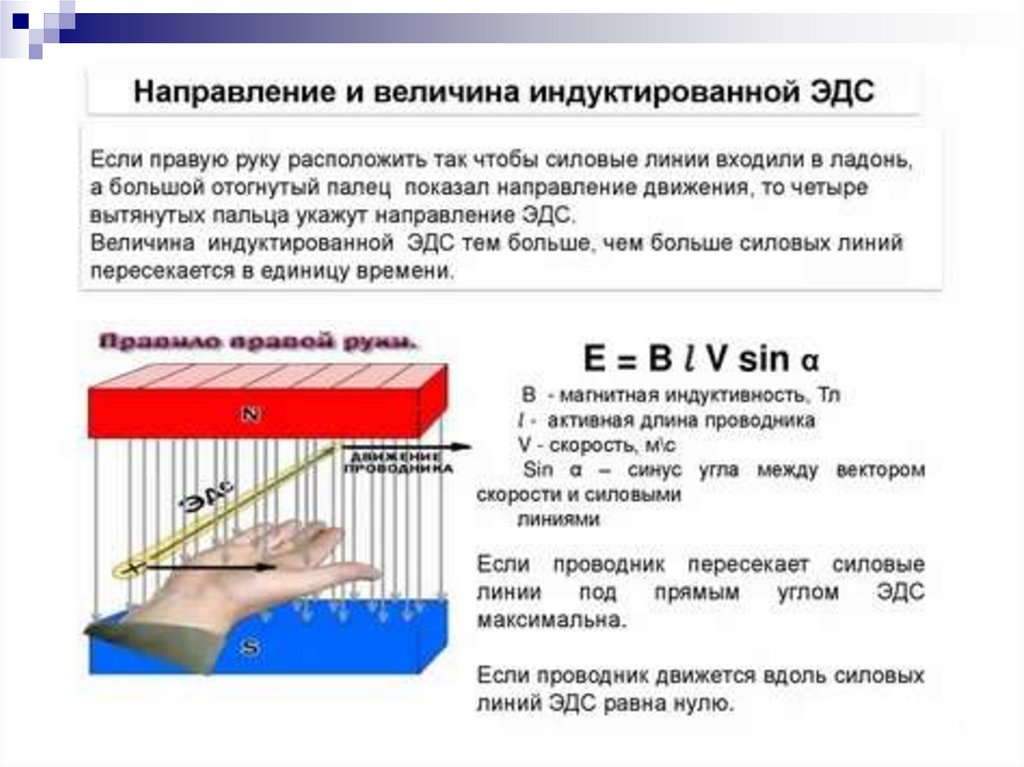

6.

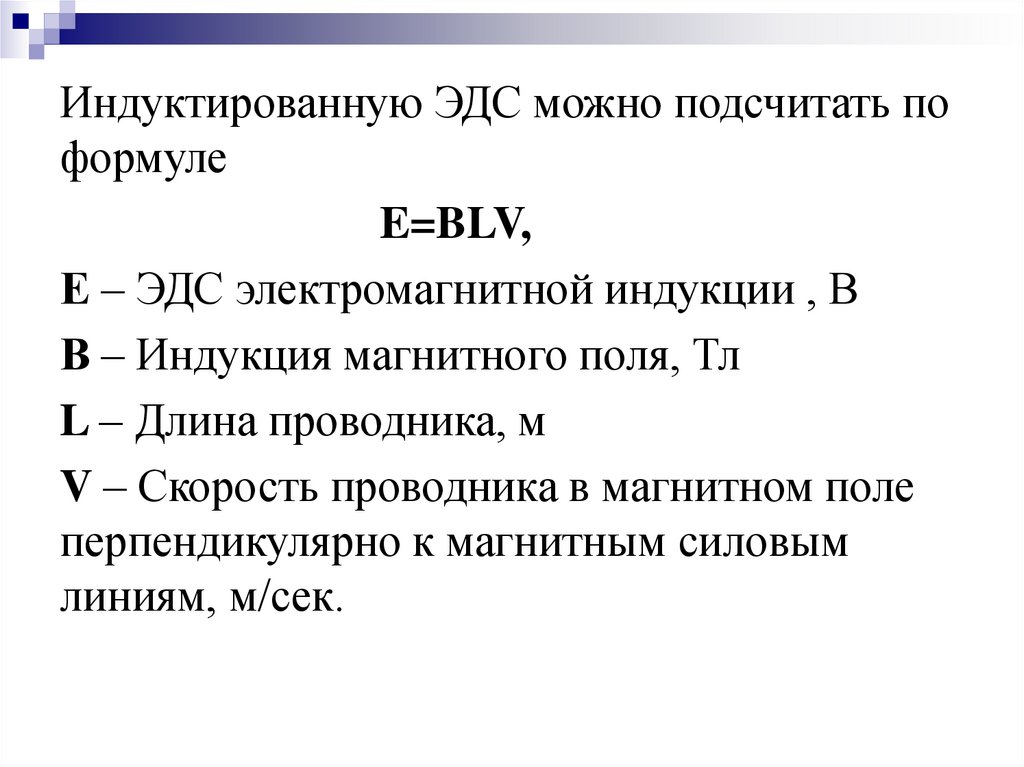

Индуктированную ЭДС можно подсчитать по
формуле
E=BLV,
Е – ЭДС электромагнитной индукции , В
В – Индукция магнитного поля, Тл
L – Длина проводника, м
V – Скорость проводника в магнитном поле
перпендикулярно к магнитным силовым
линиям, м/сек.

7.

8.

9.

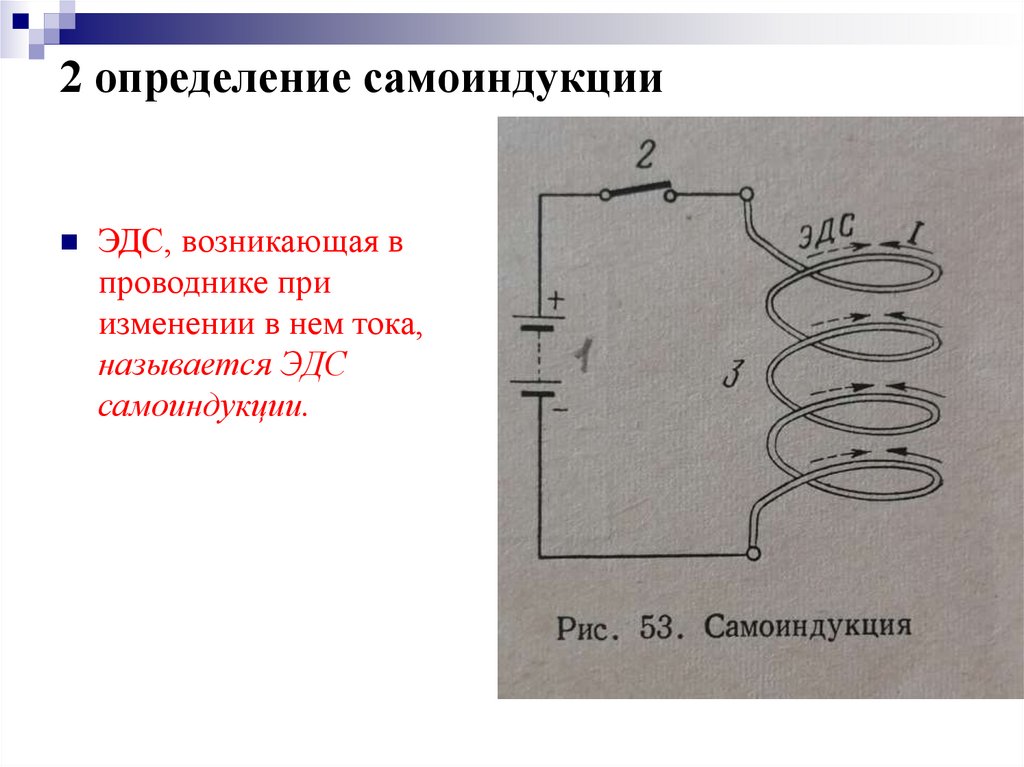

10. 2 определение самоиндукции

ЭДС, возникающая в
проводнике при
изменении в нем тока,
называется ЭДС
самоиндукции.

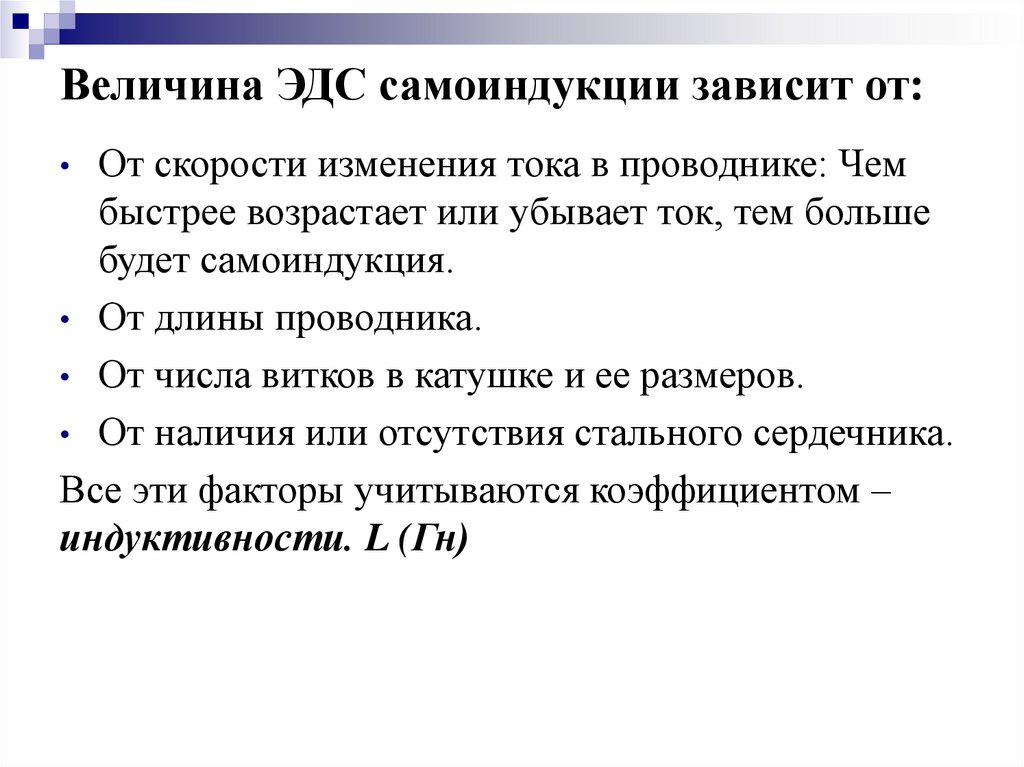

11. Величина ЭДС самоиндукции зависит от:

От скорости изменения тока в проводнике: Чем
быстрее возрастает или убывает ток, тем больше
будет самоиндукция.
• От длины проводника.
• От числа витков в катушке и ее размеров.
• От наличия или отсутствия стального сердечника.
Все эти факторы учитываются коэффициентом –
индуктивности. L (Гн)

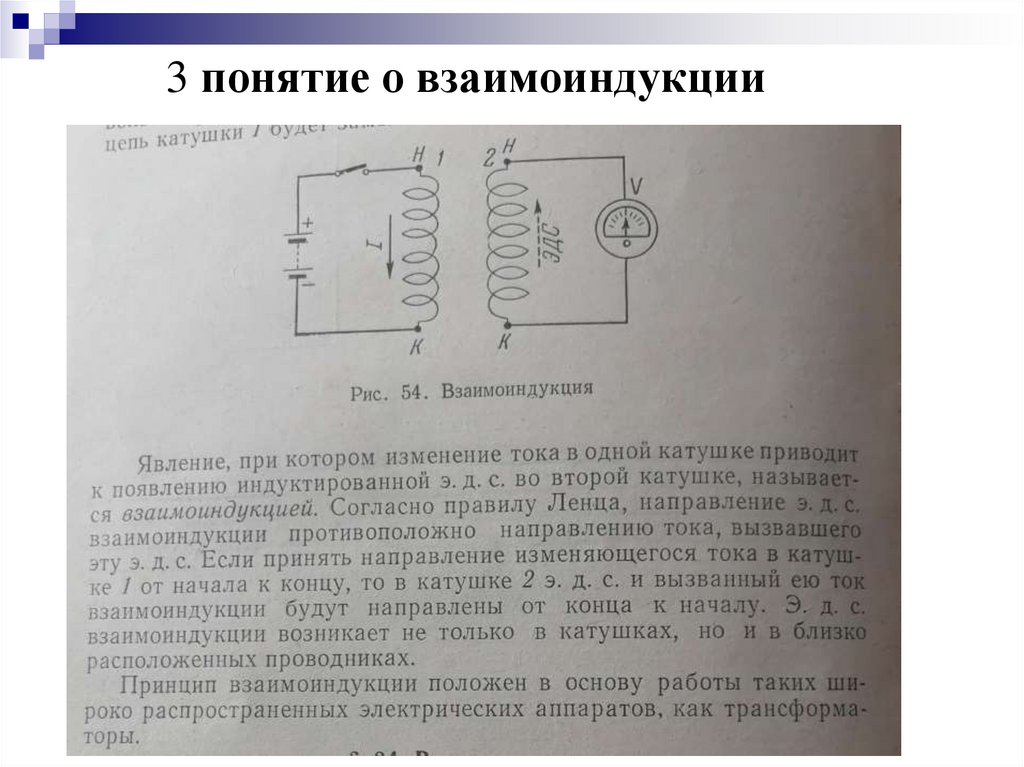

12. 3 понятие о взаимоиндукции

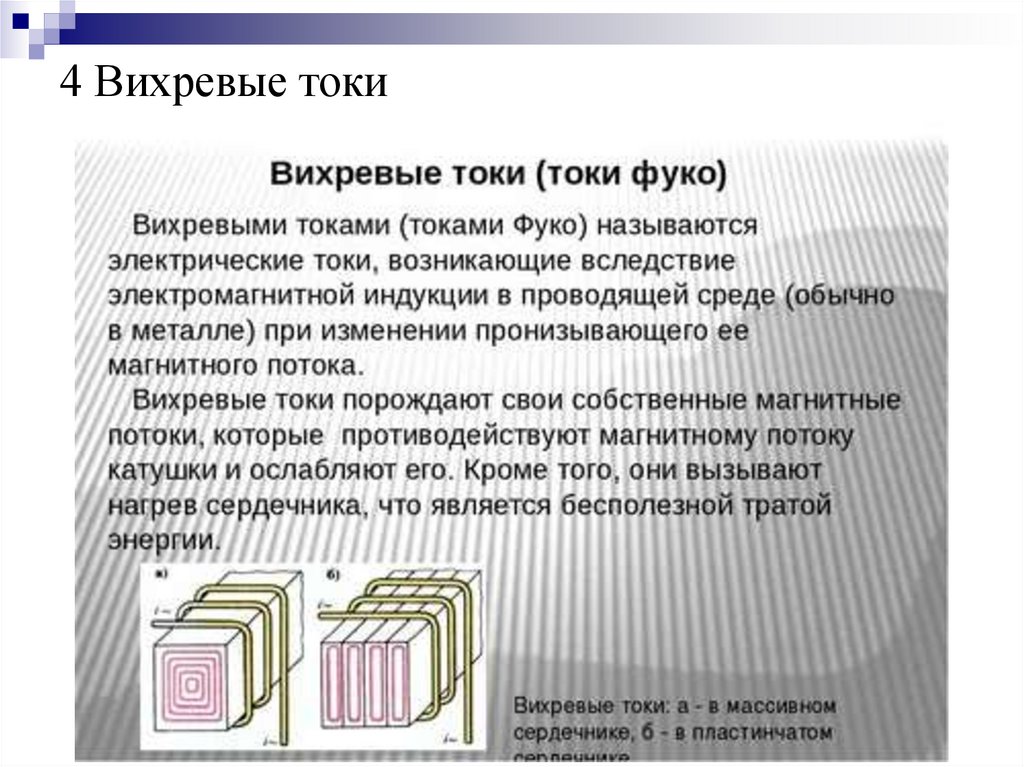

13. 4 Вихревые токи
