1. Платформа SEDMAX для контроля выбросов промпредприятия и интеграции с реестром РПН

2.

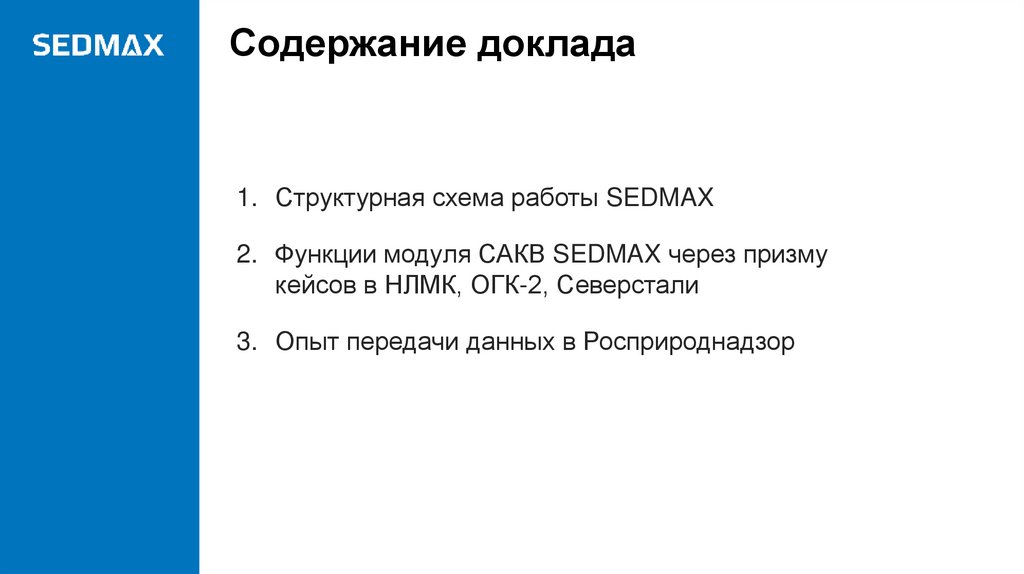

Содержание доклада
1. Структурная схема работы SEDMAX
2. Функции модуля САКВ SEDMAX через призму
кейсов в НЛМК, ОГК-2, Северстали
3. Опыт передачи данных в Росприроднадзор

3.

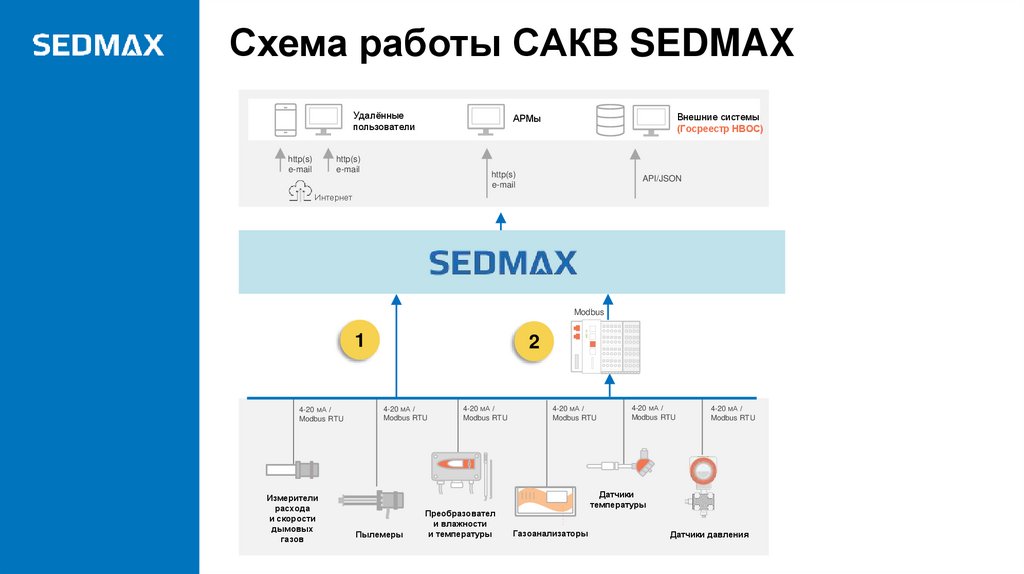

Схема работы САКВ SEDMAX
Удалённые
пользователи
http(s)
e-mail
Внешние системы
(Госреестр НВОС)
АРМы
http(s)
e-mail
http(s)
e-mail
API/JSON
Интернет
Modbus
1
2
4-20 мА /
Modbus RTU
4-20 мА /
Modbus RTU
4-20 мА /
Modbus RTU
Измерители
расхода
и скорости
дымовых
газов
4-20 мА /
Modbus RTU
Пылемеры
Преобразовател
и влажности
и температуры
Газоанализаторы
4-20 мА /
Modbus RTU
4-20 мА /
Modbus RTU
Датчики
температуры
Датчики давления

4.

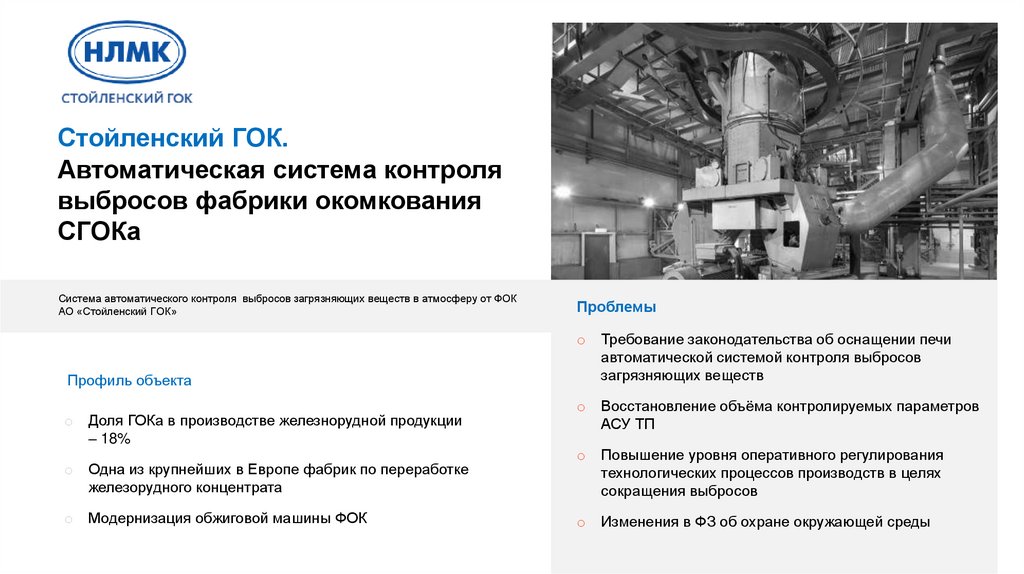

Стойленский ГОК.
Автоматическая система контроля
выбросов фабрики окомкования
СГОКа
Система автоматического контроля выбросов загрязняющих веществ в атмосферу от ФОК
АО «Стойленский ГОК»
Проблемы
o
Требование законодательства об оснащении печи
автоматической системой контроля выбросов
загрязняющих веществ
o
Восстановление объёма контролируемых параметров
АСУ ТП
o
Повышение уровня оперативного регулирования
технологических процессов производств в целях
сокращения выбросов
o
Изменения в ФЗ об охране окружающей среды
Профиль объекта
o Доля ГОКа в производстве железнорудной продукции
– 18%
o Одна из крупнейших в Европе фабрик по переработке
железорудного концентрата
o Модернизация обжиговой машины ФОК

5.

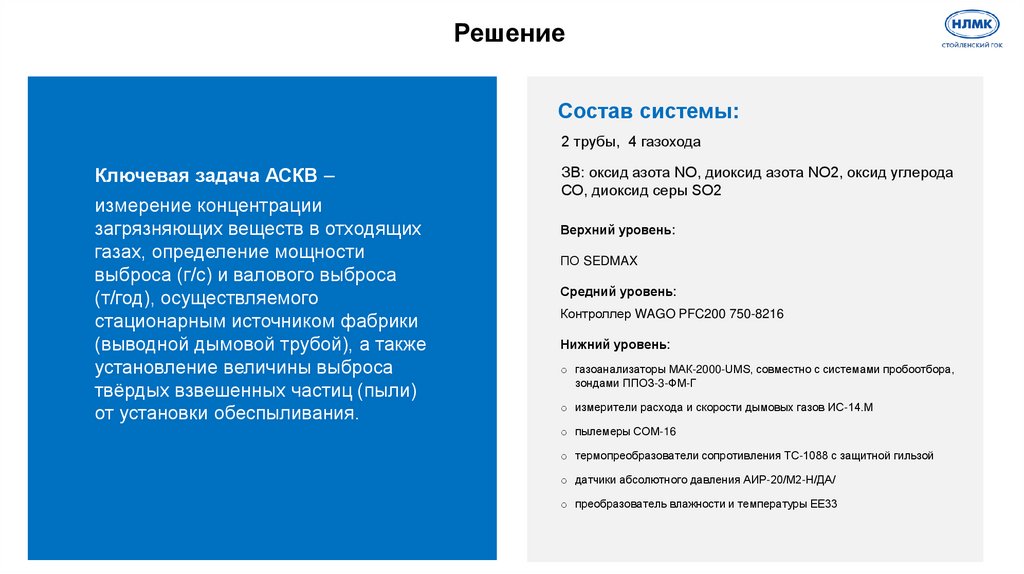

Решение
Состав системы:
2 трубы, 4 газохода
Ключевая задача АСКВ –
измерение концентрации
загрязняющих веществ в отходящих
газах, определение мощности
выброса (г/с) и валового выброса
(т/год), осуществляемого
стационарным источником фабрики
(выводной дымовой трубой), а также
установление величины выброса
твёрдых взвешенных частиц (пыли)
от установки обеспыливания.
ЗВ: оксид азота NO, диоксид азота NO2, оксид углерода
СО, диоксид серы SO2
Верхний уровень:
ПО SEDMAX
Средний уровень:
Контроллер WAGO PFC200 750-8216
Нижний уровень:
o газоанализаторы МАК-2000-UMS, совместно с системами пробоотбора,
зондами ППОЗ-3-ФМ-Г
o измерители расхода и скорости дымовых газов ИС-14.М
o пылемеры СОМ-16
o термопреобразователи сопротивления ТС-1088 с защитной гильзой
o датчики абсолютного давления АИР-20/М2-Н/ДА/
o преобразователь влажности и температуры EE33

6.

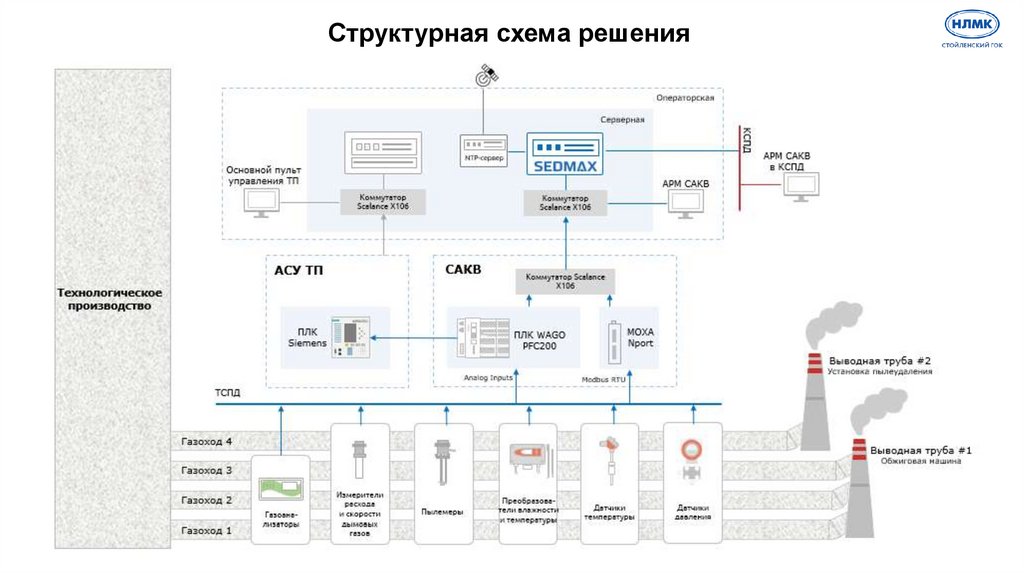

Структурная схема решения

7.

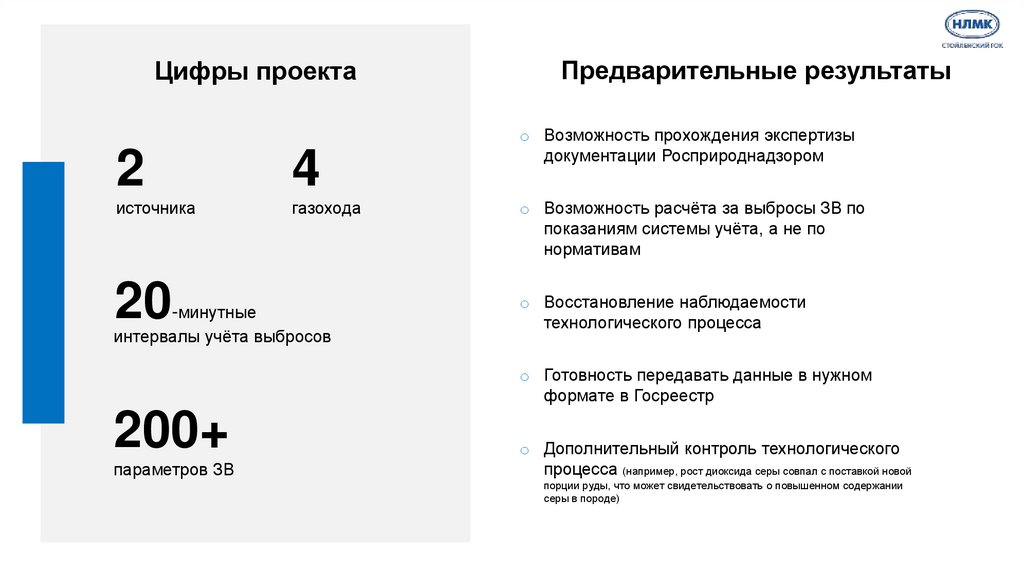

Цифры проекта
2
4
источника
газохода
20
-минутные
интервалы учёта выбросов
Предварительные результаты
o Возможность прохождения экспертизы
документации Росприроднадзором
o Возможность расчёта за выбросы ЗВ по
показаниям системы учёта, а не по
нормативам
o Восстановление наблюдаемости
технологического процесса
o Готовность передавать данные в нужном
формате в Госреестр
200+
параметров ЗВ
o Дополнительный контроль технологического
процесса (например, рост диоксида серы совпал с поставкой новой
порции руды, что может свидетельствовать о повышенном содержании
серы в породе)

8.

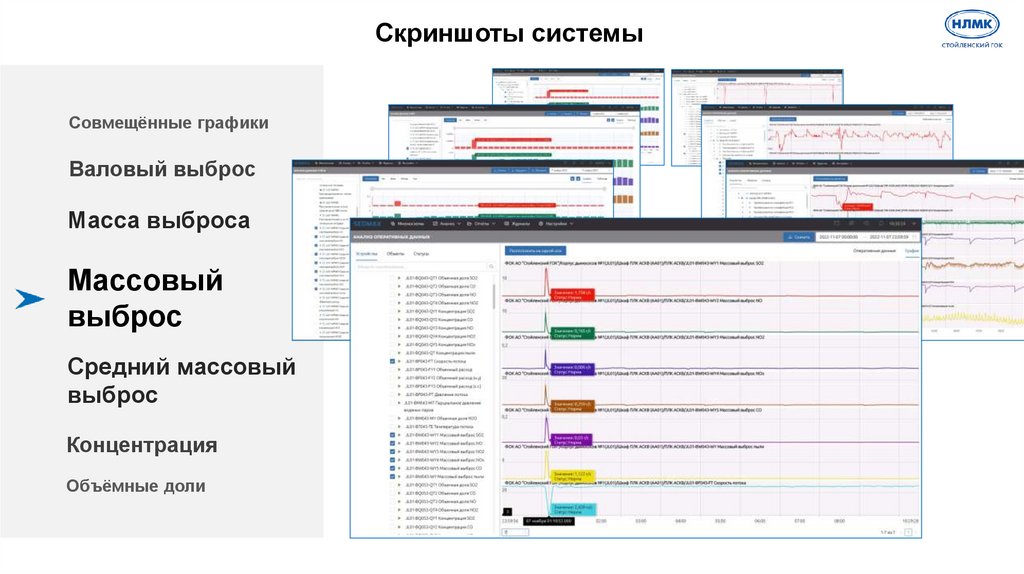

Скриншоты системы
Совмещённые графики
Валовый выброс
Масса выброса
Массовый
выброс
Средний массовый
выброс
Концентрация
Объёмные доли

9.

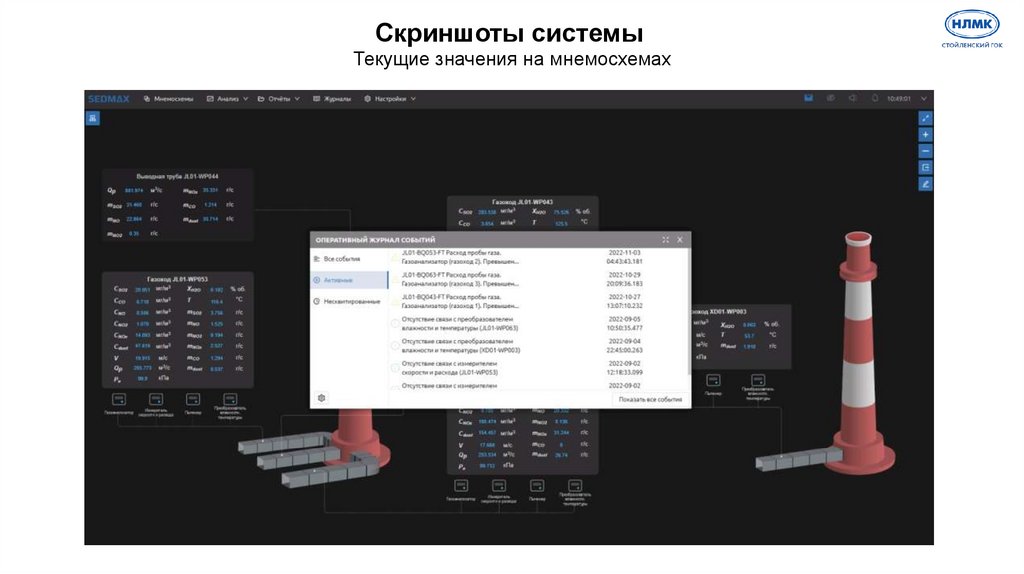

Скриншоты системы
Текущие значения на мнемосхемах

10.

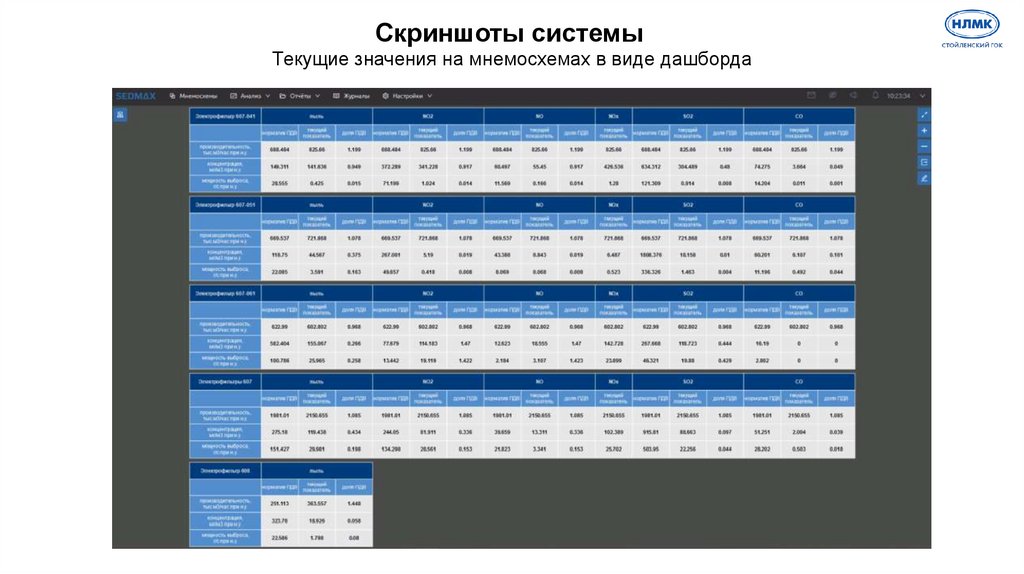

Скриншоты системы
Текущие значения на мнемосхемах в виде дашборда

11.

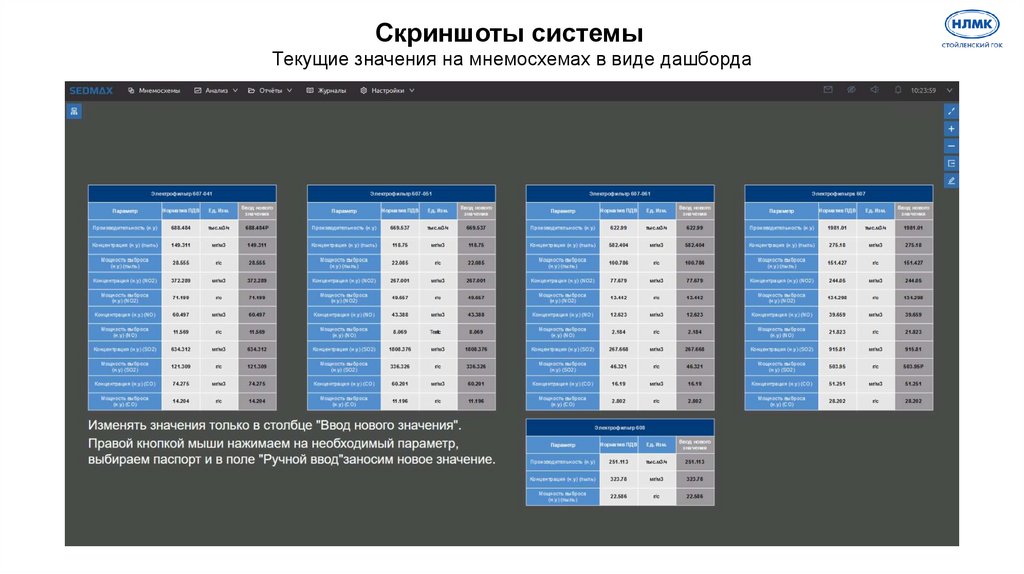

Скриншоты системы
Текущие значения на мнемосхемах в виде дашборда

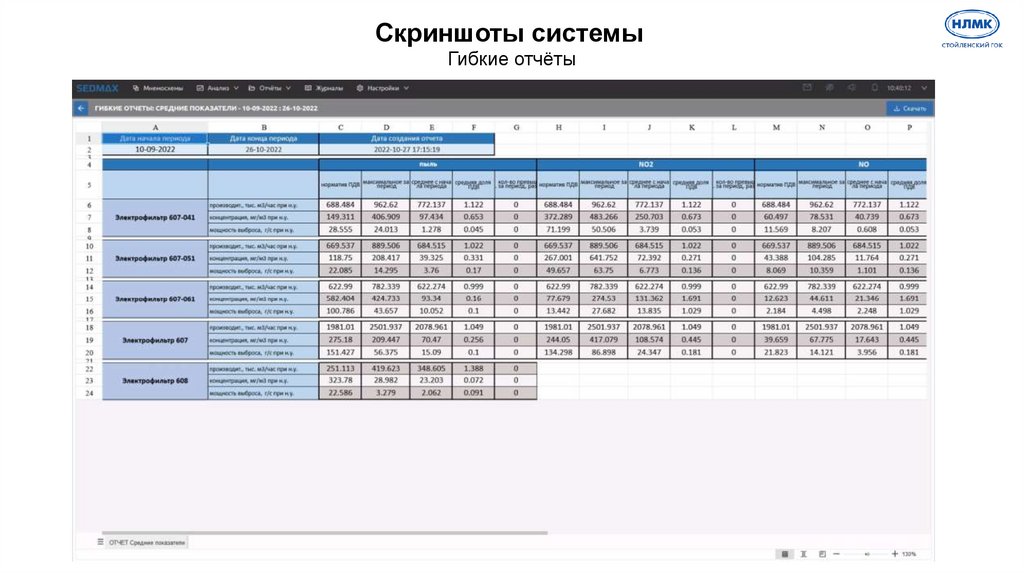

12.

Скриншоты системы
Гибкие отчёты

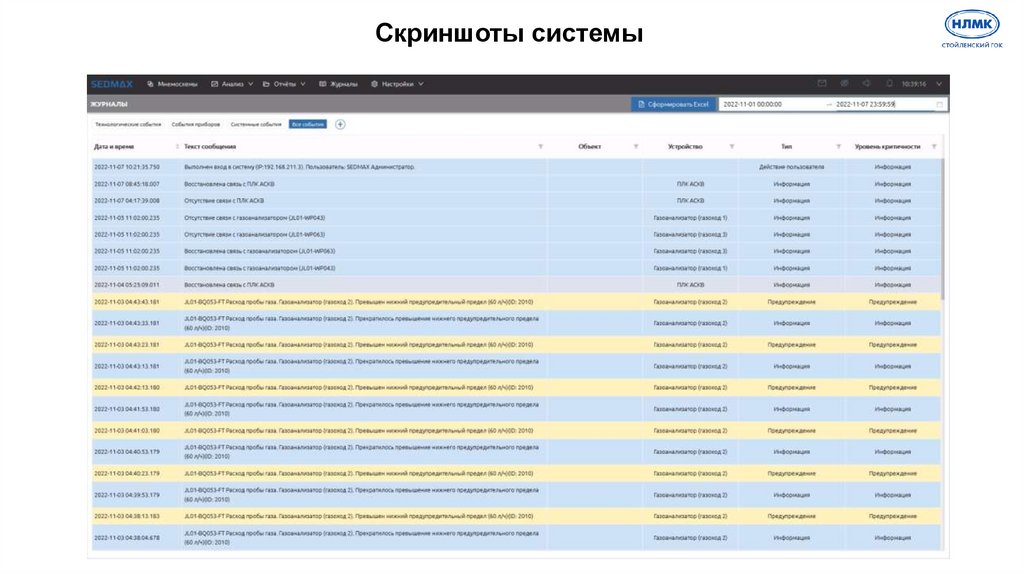

13.

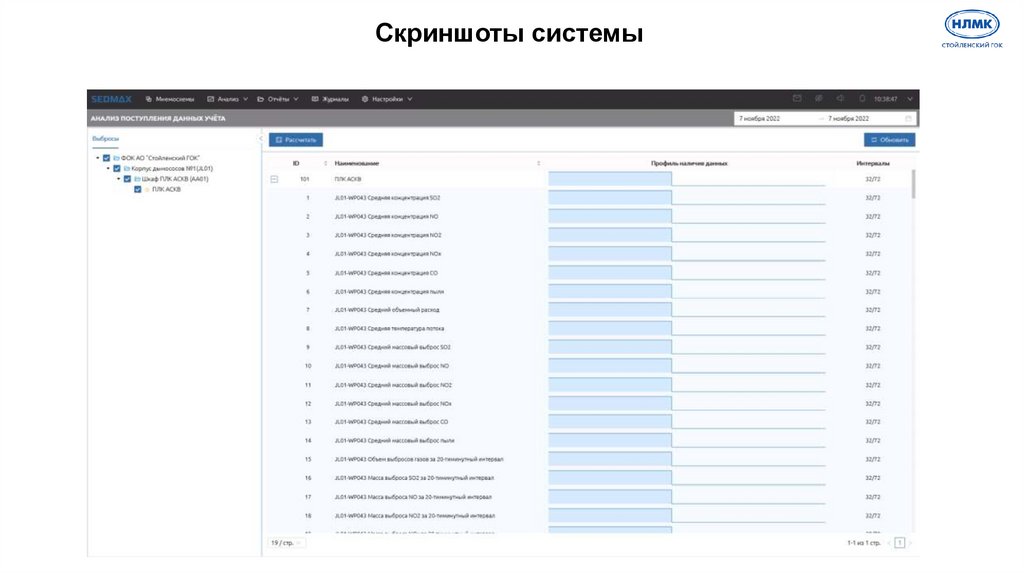

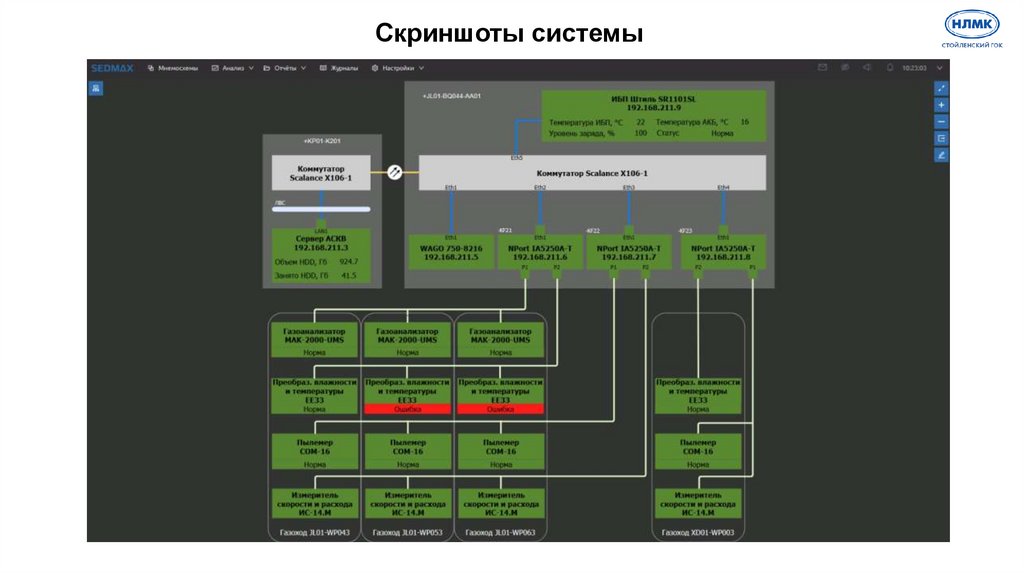

Скриншоты системы

14.

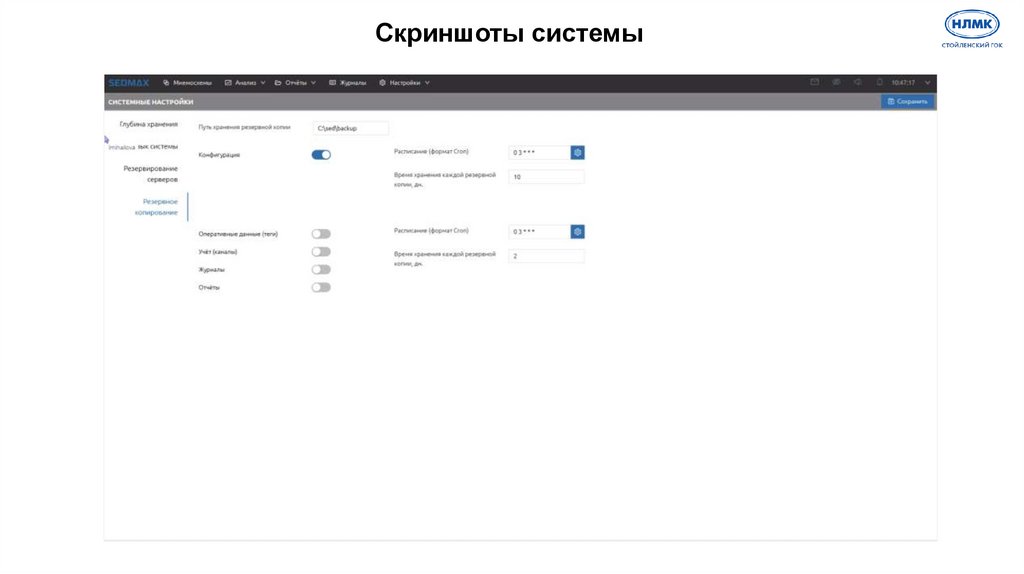

Скриншоты системы

15.

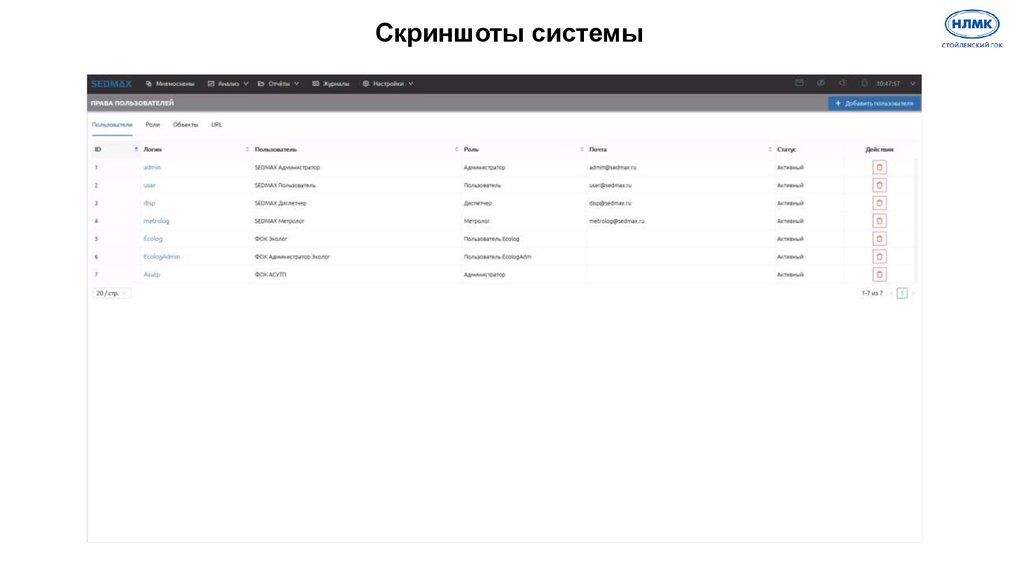

Скриншоты системы

16.

Скриншоты системы

17.

Скриншоты системы

18.

Скриншоты системы

19.

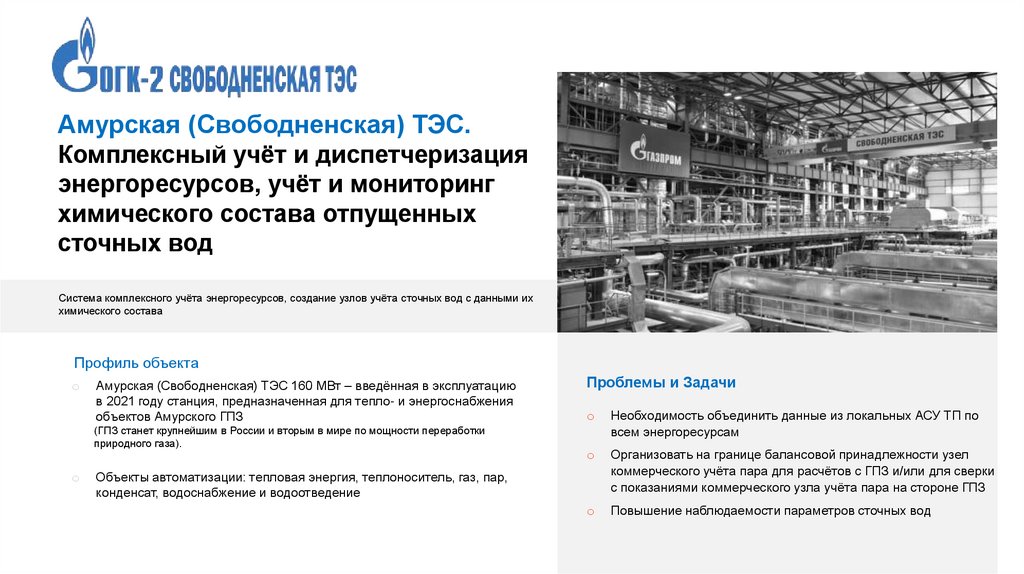

Амурская (Свободненская) ТЭС.
Комплексный учёт и диспетчеризация
энергоресурсов, учёт и мониторинг
химического состава отпущенных
сточных вод
Система комплексного учёта энергоресурсов, создание узлов учёта сточных вод с данными их
химического состава
Профиль объекта
o
Амурская (Свободненская) ТЭС 160 МВт – введённая в эксплуатацию
в 2021 году станция, предназначенная для тепло- и энергоснабжения
объектов Амурского ГПЗ
(ГПЗ станет крупнейшим в России и вторым в мире по мощности переработки
природного газа).
o
Проблемы и Задачи
o
Необходимость объединить данные из локальных АСУ ТП по
всем энергоресурсам
o
Организовать на границе балансовой принадлежности узел
коммерческого учёта пара для расчётов с ГПЗ и/или для сверки
с показаниями коммерческого узла учёта пара на стороне ГПЗ
o
Повышение наблюдаемости параметров сточных вод
Объекты автоматизации: тепловая энергия, теплоноситель, газ, пар,
конденсат, водоснабжение и водоотведение

20.

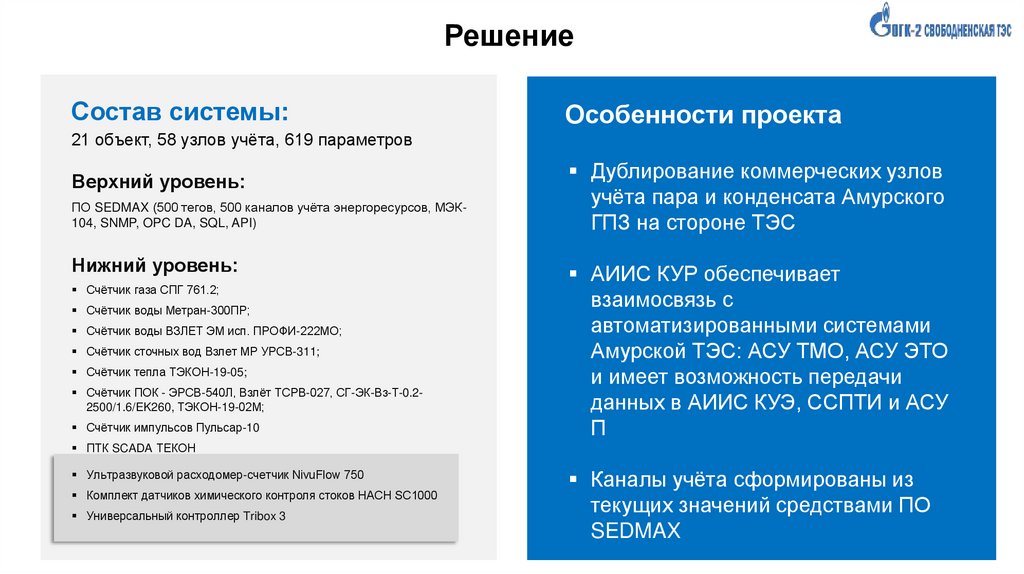

Решение
Состав системы:
Особенности проекта
21 объект, 58 узлов учёта, 619 параметров
Верхний уровень:
ПО SEDMAX (500 тегов, 500 каналов учёта энергоресурсов, МЭК104, SNMP, OPC DA, SQL, API)
Нижний уровень:
Счётчик газа СПГ 761.2;
Счётчик воды Метран-300ПР;
Счётчик воды ВЗЛЕТ ЭМ исп. ПРОФИ-222МО;
Счётчик сточных вод Взлет МР УРСВ-311;
Счётчик тепла ТЭКОН-19-05;
Счётчик ПОК - ЭРСВ-540Л, Взлёт ТСРВ-027, СГ-ЭК-Вз-Т-0.22500/1.6/EK260, ТЭКОН-19-02М;
Счётчик импульсов Пульсар-10
Дублирование коммерческих узлов
учёта пара и конденсата Амурского
ГПЗ на стороне ТЭС
АИИС КУР обеспечивает
взаимосвязь с
автоматизированными системами
Амурской ТЭС: АСУ ТМО, АСУ ЭТО
и имеет возможность передачи
данных в АИИС КУЭ, ССПТИ и АСУ
П
ПТК SCADA ТЕКОН
Ультразвуковой расходомер-счетчик NivuFlow 750
Комплект датчиков химического контроля стоков HACH SC1000
Универсальный контроллер Tribox 3
Каналы учёта сформированы из
текущих значений средствами ПО
SEDMAX

21.

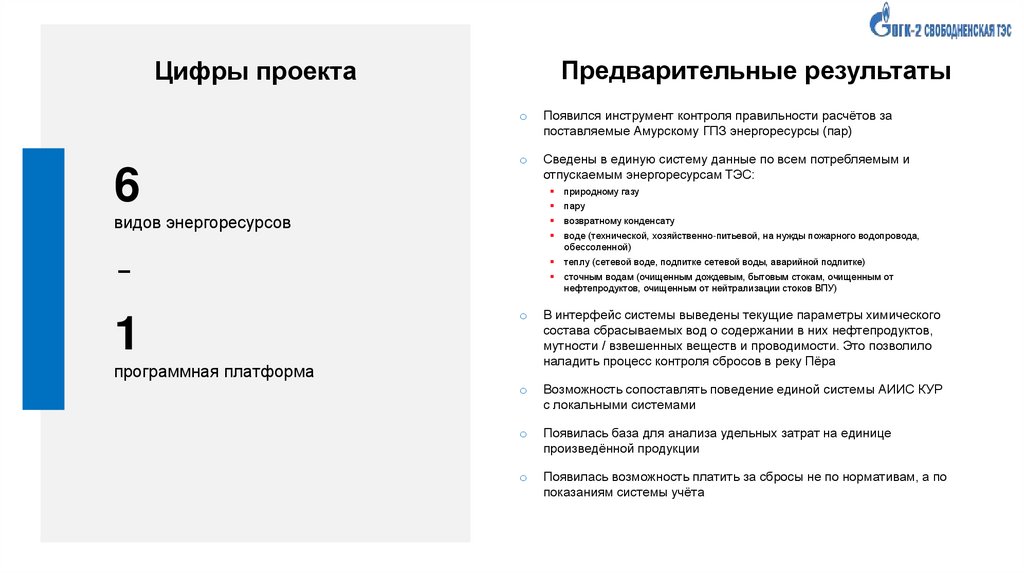

Предварительные результаты
Цифры проекта
o
Появился инструмент контроля правильности расчётов за
поставляемые Амурскому ГПЗ энергоресурсы (пар)
o
Сведены в единую систему данные по всем потребляемым и
отпускаемым энергоресурсам ТЭС:
6
природному газу
пару
видов энергоресурсов
возвратному конденсату
воде (технической, хозяйственно-питьевой, на нужды пожарного водопровода,
обессоленной)
–
теплу (сетевой воде, подпитке сетевой воды, аварийной подпитке)
сточным водам (очищенным дождевым, бытовым стокам, очищенным от
нефтепродуктов, очищенным от нейтрализации стоков ВПУ)
1
o
В интерфейс системы выведены текущие параметры химического
состава сбрасываемых вод о содержании в них нефтепродуктов,
мутности / взвешенных веществ и проводимости. Это позволило
наладить процесс контроля сбросов в реку Пёра
o
Возможность сопоставлять поведение единой системы АИИС КУР
с локальными системами
o
Появилась база для анализа удельных затрат на единице
произведённой продукции
o
Появилась возможность платить за сбросы не по нормативам, а по
показаниям системы учёта
программная платформа

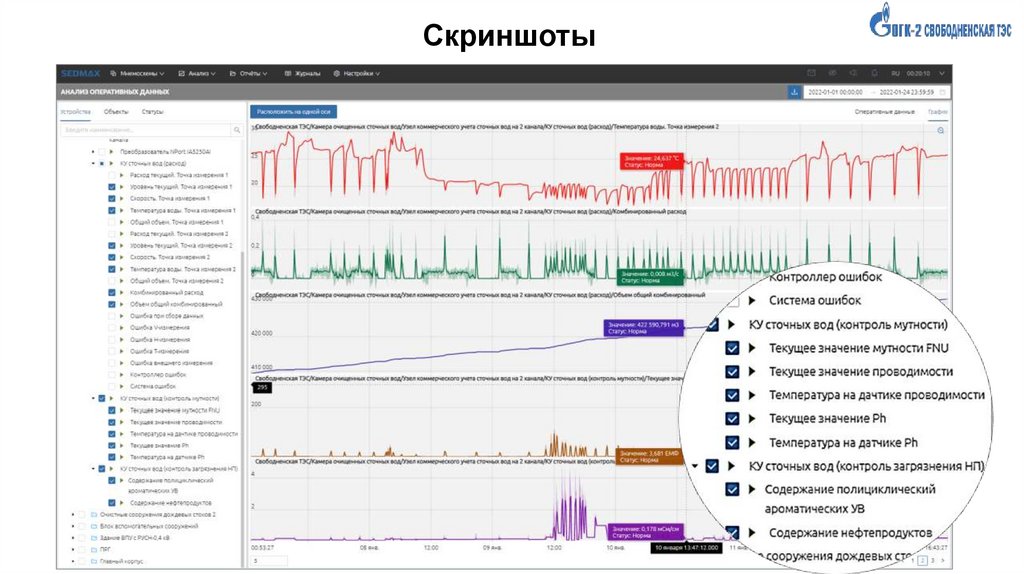

22.

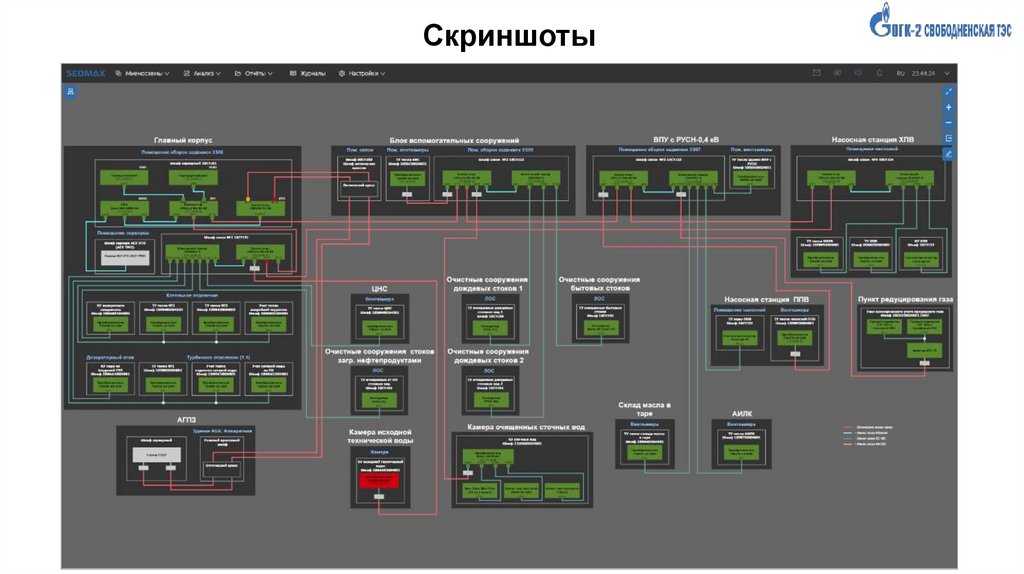

Скриншоты

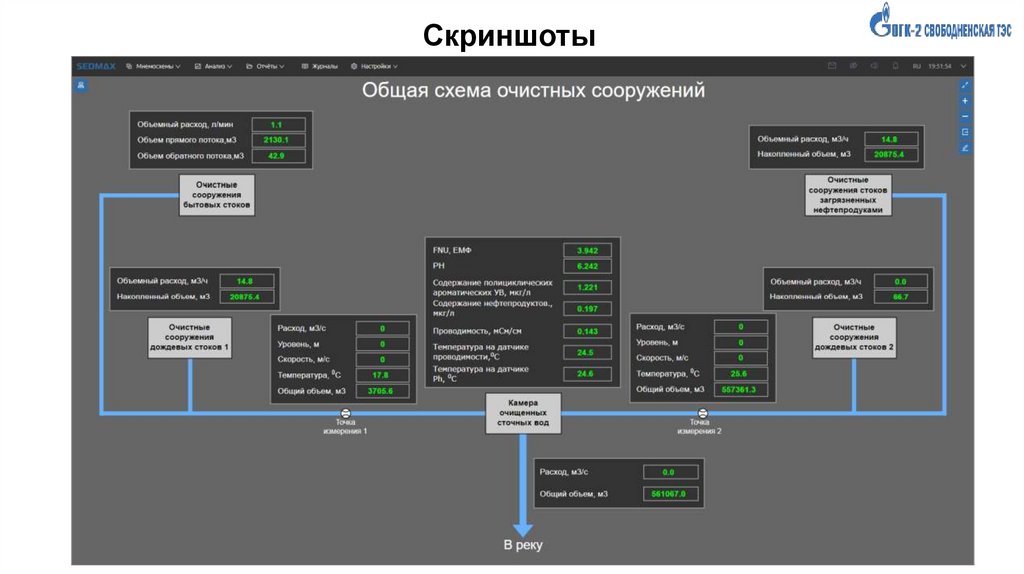

23.

Скриншоты

24.

Скриншоты

25.

Северсталь.
Система автоматического контроля
выбросов
на дымовых трубах (САКВ)
(в процессе реализации)
Система автоматического контроля выбросов вредных (загрязняющих) веществ на
дымовых трубах энергетических котлов №№ 1-10 ТЭЦ-ПВС и №№1, 2 ТЭЦ-ЭВС-2
Профиль объекта
Предпосылки и задачи:
o
Северсталь - один из мировых лидеров в реализации экологических
мероприятий
o
ФЗ-219 от 21.07.2014 о внесении изменений
в Федеральный закон «Об охране окружающей среды»
o
Функционирует станция мониторинга атмосферного воздуха города
Череповца
o
o
В 2020 г. внедрена система автоматического контроля выбросов в цехах
коксоаглодоменного производства ЧерМК
Статус предприятия как объекта I категории негативного
воздействия на окружающую среду с обязательствами
оснащать источники выбросов САКВ

26.

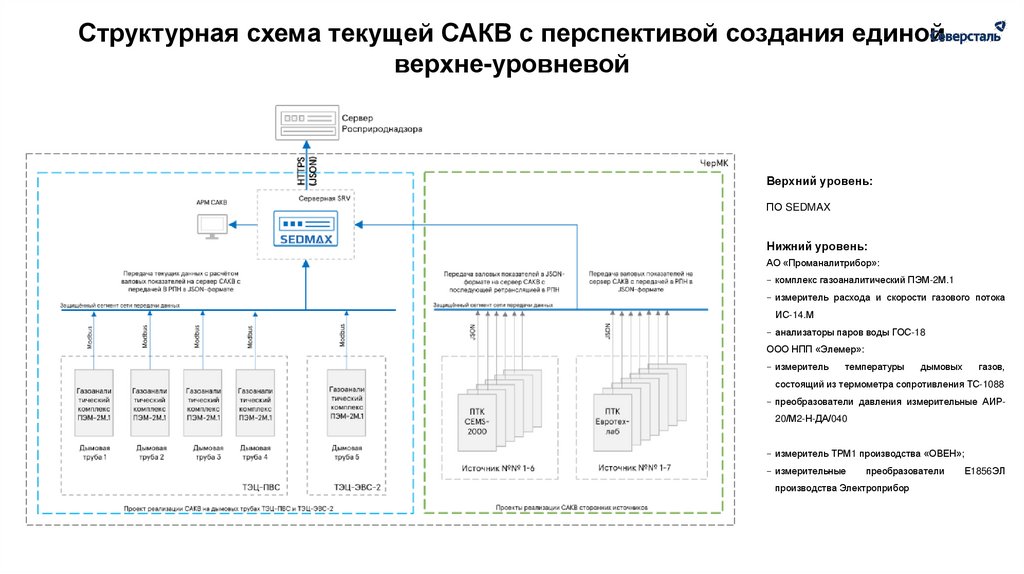

Структурная схема текущей САКВ с перспективой создания единой
верхне-уровневой
Верхний уровень:
ПО SEDMAX
Нижний уровень:
АО «Проманалитрибор»:
- комплекс газоаналитический ПЭМ-2М.1
- измеритель расхода и скорости газового потока
ИС-14.М
- анализаторы паров воды ГОС-18
ООО НПП «Элемер»:
- измеритель
температуры
дымовых
газов,
состоящий из термометра сопротивления ТС-1088
- преобразователи давления измерительные АИР20/М2-Н-ДА/040
- измеритель ТРМ1 производства «ОВЕН»;
- измерительные
преобразователи
производства Электроприбор
Е1856ЭЛ

27.

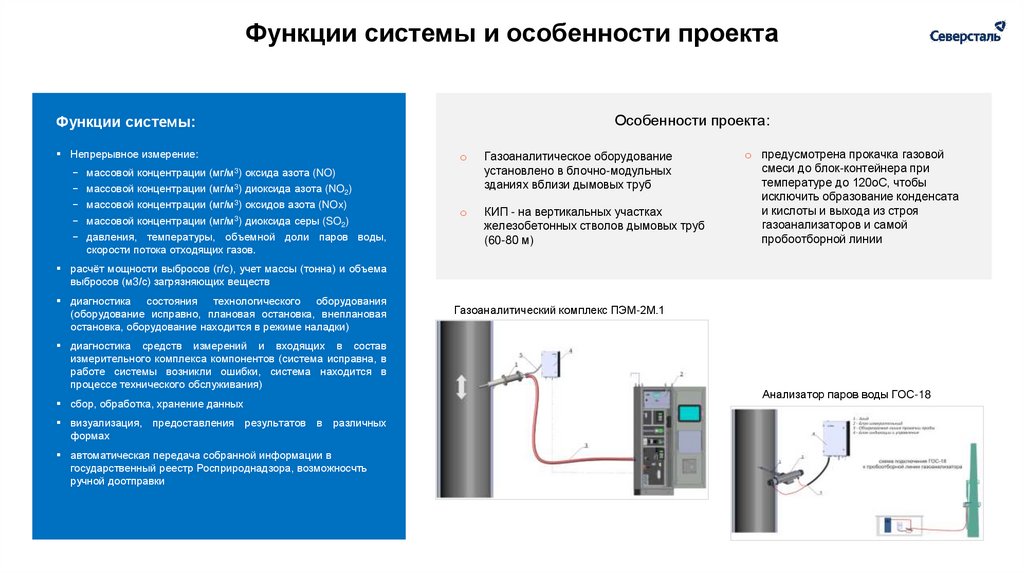

Функции системы и особенности проекта
Особенности проекта:
Функции системы:
Непрерывное измерение:
–
o
Газоаналитическое оборудование
установлено в блочно-модульных
зданиях вблизи дымовых труб
o
КИП - на вертикальных участках
железобетонных стволов дымовых труб
(60-80 м)
массовой концентрации (мг/м3) оксида азота (NO)
– массовой концентрации (мг/м3) диоксида азота (NO2)
– массовой концентрации (мг/м3) оксидов азота (NOx)
– массовой концентрации (мг/м3) диоксида серы (SO2)
– давления, температуры, объемной доли паров воды,
скорости потока отходящих газов.
o предусмотрена прокачка газовой
смеси до блок-контейнера при
температуре до 120оС, чтобы
исключить образование конденсата
и кислоты и выхода из строя
газоанализаторов и самой
пробоотборной линии
расчёт мощности выбросов (г/с), учет массы (тонна) и объема
выбросов (м3/с) загрязняющих веществ
диагностика состояния технологического оборудования
(оборудование исправно, плановая остановка, внеплановая
остановка, оборудование находится в режиме наладки)
диагностика средств измерений и входящих в состав
измерительного комплекса компонентов (система исправна, в
работе системы возникли ошибки, система находится в
процессе технического обслуживания)
сбор, обработка, хранение данных
визуализация, предоставления результатов в различных
формах
автоматическая передача собранной информации в
государственный реестр Росприроднадзора, возможносчть
ручной доотправки
Газоаналитический комплекс ПЭМ-2М.1
Анализатор паров воды ГОС-18

28.

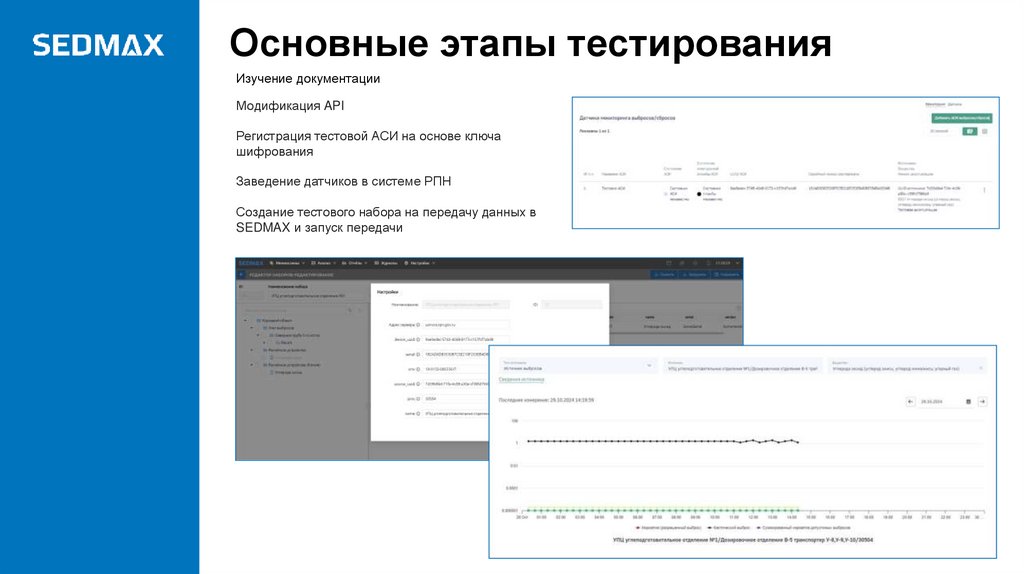

Основные этапы тестирования
Изучение документации
Модификация API
Регистрация тестовой АСИ на основе ключа
шифрования
Заведение датчиков в системе РПН
Создание тестового набора на передачу данных в
SEDMAX и запуск передачи

29.

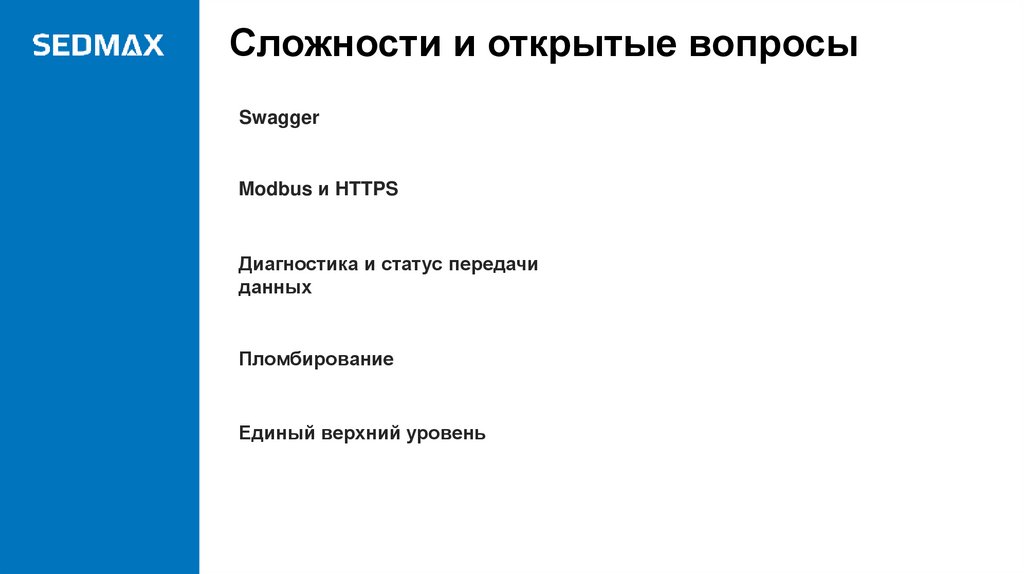

Сложности и открытые вопросы
Swagger
Modbus и HTTPS
Диагностика и статус передачи
данных
Пломбирование
Единый верхний уровень

30.

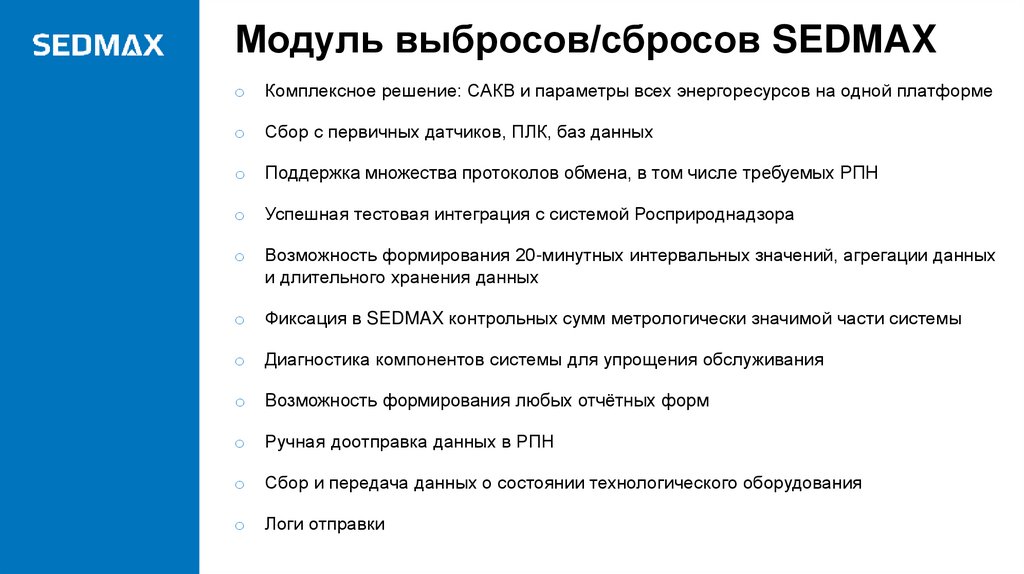

Модуль выбросов/сбросов SEDMAX
o
Комплексное решение: САКВ и параметры всех энергоресурсов на одной платформе
o
Сбор с первичных датчиков, ПЛК, баз данных
o
Поддержка множества протоколов обмена, в том числе требуемых РПН
o
Успешная тестовая интеграция с системой Росприроднадзора
o
Возможность формирования 20-минутных интервальных значений, агрегации данных
и длительного хранения данных
o
Фиксация в SEDMAX контрольных сумм метрологически значимой части системы
o
Диагностика компонентов системы для упрощения обслуживания
o
Возможность формирования любых отчётных форм
o
Ручная доотправка данных в РПН
o
Сбор и передача данных о состоянии технологического оборудования
o
Логи отправки

31.
