TSC 2025 Новый формат_R01

1.

Насосы с осевым разъемом корпуса — Split Case
Инженерный отдел ООО «Вило Рус»
Оборудование High Flow. Константин Грачев
2025

2.

ООО «ВИЛО РУС»
Конструкция насосов Split Case. Основные элементы

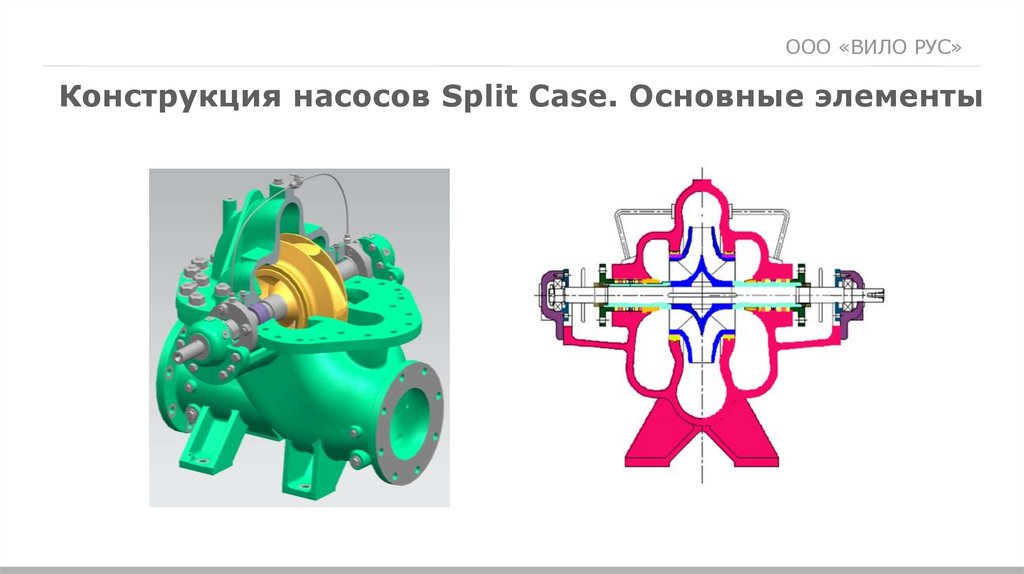

3.

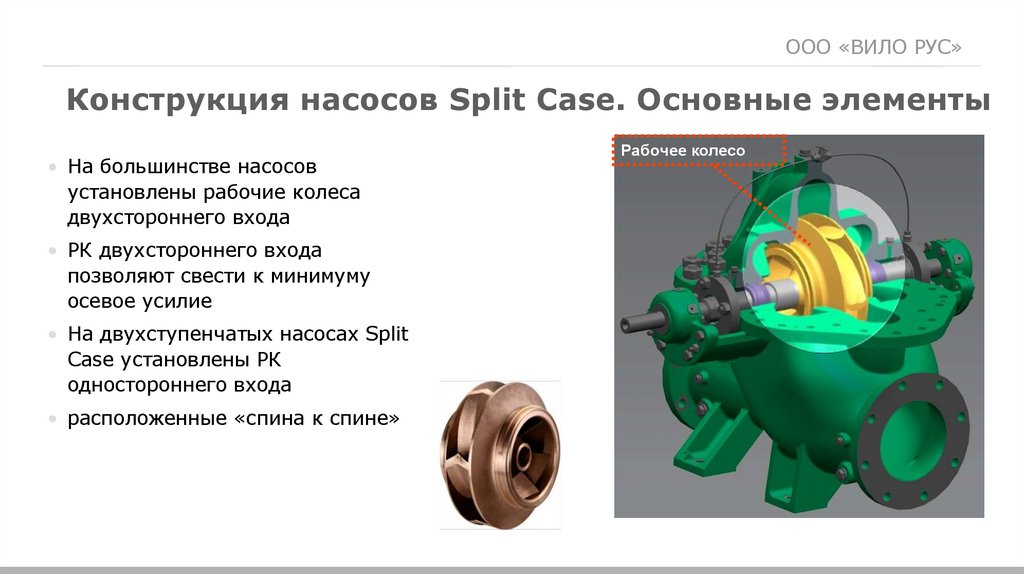

ООО «ВИЛО РУС»
Конструкция насосов Split Case. Основные элементы
• На большинстве насосов
установлены рабочие колеса
двухстороннего входа
• РК двухстороннего входа
позволяют свести к минимуму
осевое усилие
• На двухступенчатых насосах Split
Case установлены РК
одностороннего входа
• расположенные «спина к спине»
Рабочее колесо

4.

ООО «ВИЛО РУС»

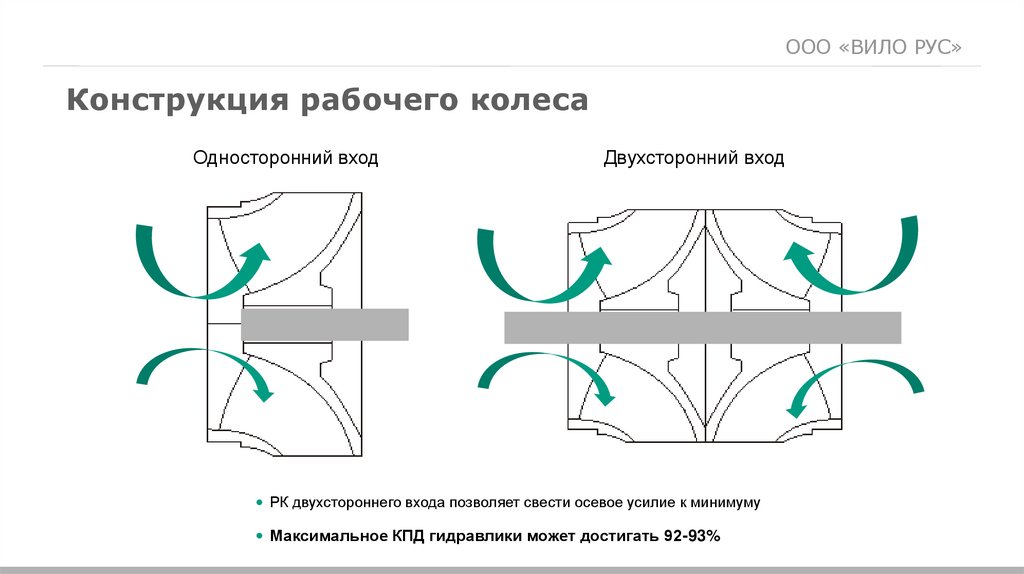

Конструкция рабочего колеса
Односторонний вход
Двухсторонний вход
• РК двухстороннего входа позволяет свести осевое усилие к минимуму
• Максимальное КПД гидравлики может достигать 92-93%

5.

ООО «ВИЛО РУС»

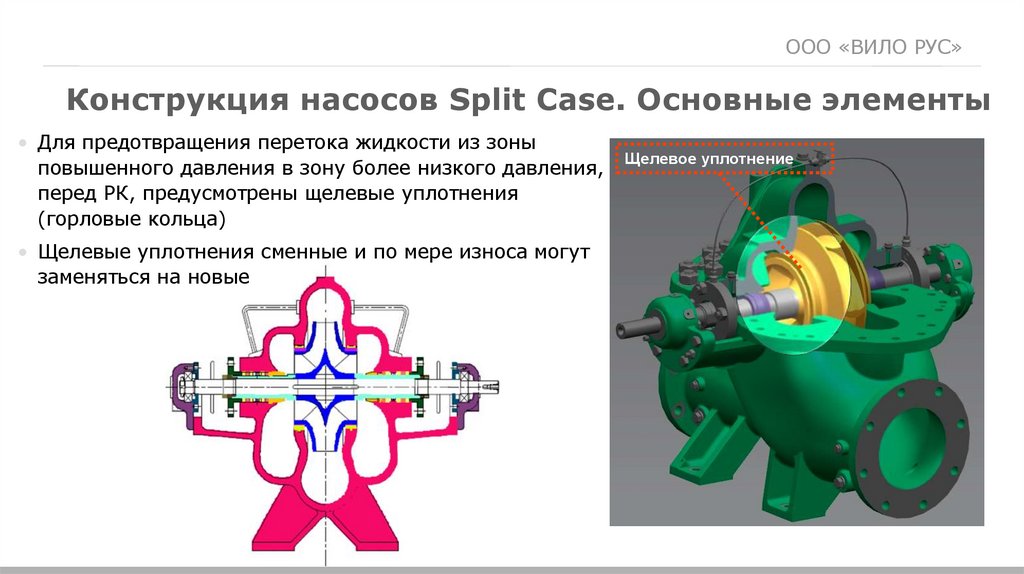

Конструкция насосов Split Case. Основные элементы
• Для предотвращения перетока жидкости из зоны
повышенного давления в зону более низкого давления,
перед РК, предусмотрены щелевые уплотнения
(горловые кольца)
• Щелевые уплотнения сменные и по мере износа могут
заменяться на новые
Щелевое уплотнение

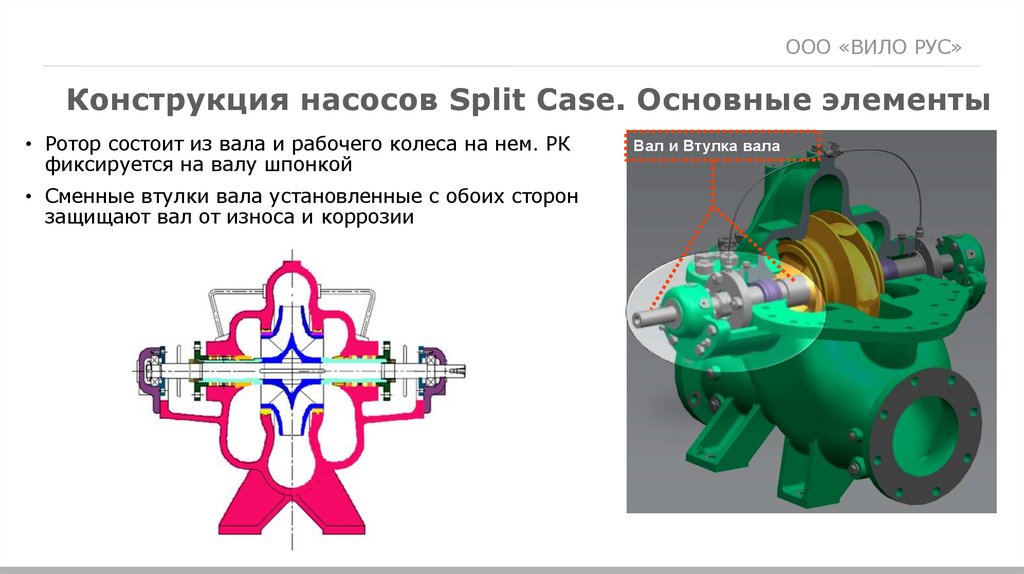

6.

ООО «ВИЛО РУС»
Конструкция насосов Split Case. Основные элементы
• Ротор состоит из вала и рабочего колеса на нем. РК
фиксируется на валу шпонкой
• Сменные втулки вала установленные с обоих сторон
защищают вал от износа и коррозии
Вал и Втулка вала

7.

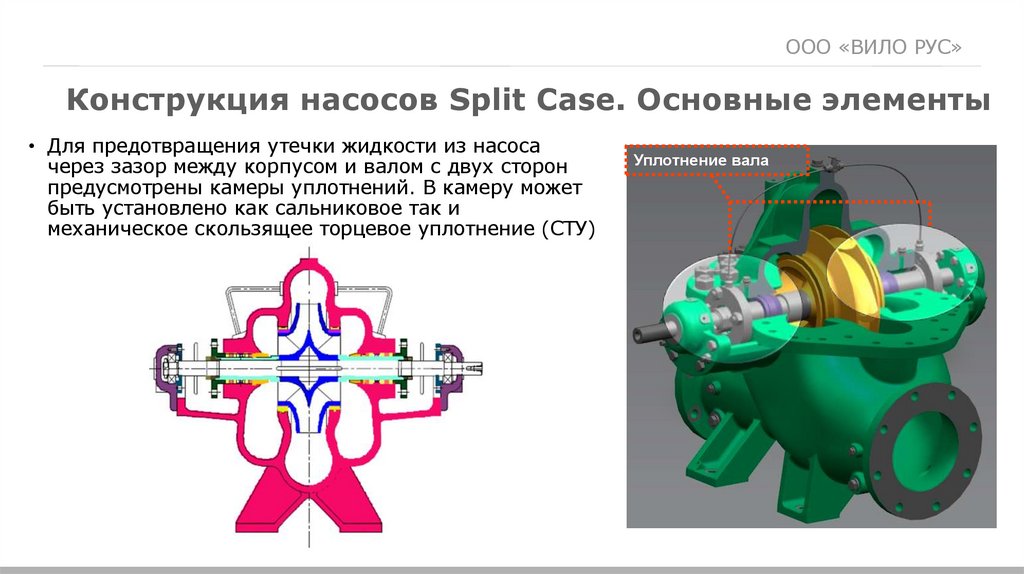

ООО «ВИЛО РУС»
Конструкция насосов Split Case. Основные элементы
• Для предотвращения утечки жидкости из насоса
через зазор между корпусом и валом с двух сторон
предусмотрены камеры уплотнений. В камеру может
быть установлено как сальниковое так и
механическое скользящее торцевое уплотнение (СТУ)
Уплотнение вала

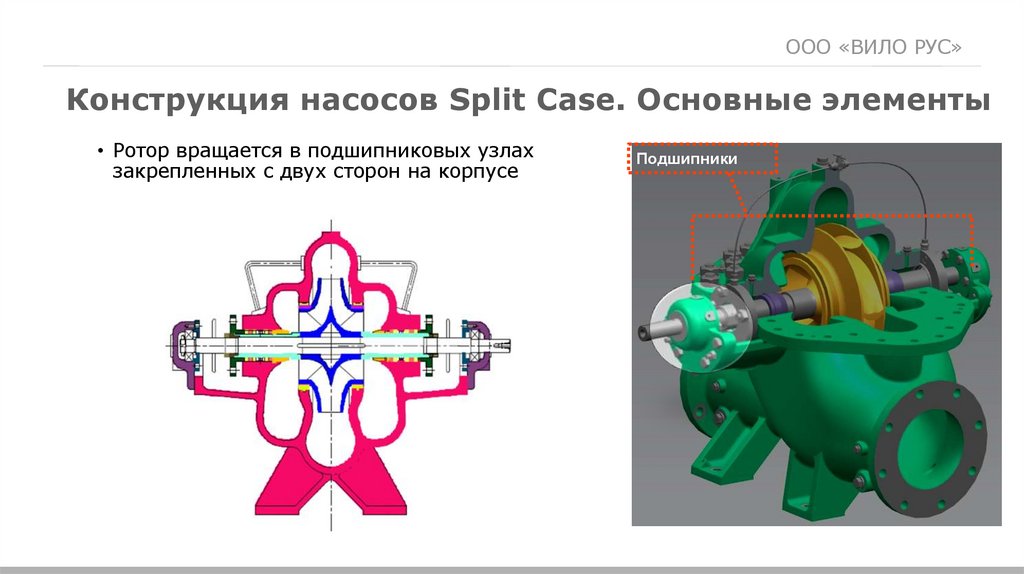

8.

ООО «ВИЛО РУС»
Конструкция насосов Split Case. Основные элементы
• Ротор вращается в подшипниковых узлах
закрепленных с двух сторон на корпусе
Подшипники

9.

ООО «ВИЛО РУС»

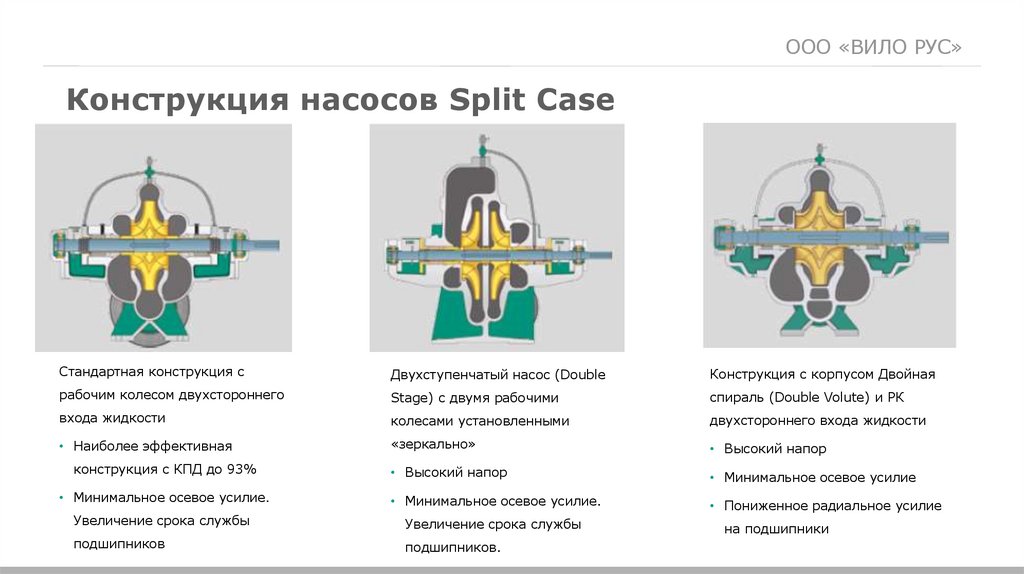

Конструкция насосов Split Case
Стандартная конструкция с
Двухступенчатый насос (Double
Конструкция с корпусом Двойная
рабочим колесом двухстороннего
Stage) с двумя рабочими
спираль (Double Volute) и РК
входа жидкости
колесами установленными
двухстороннего входа жидкости
• Наиболее эффективная
«зеркально»
• Высокий напор
• Высокий напор
• Минимальное осевое усилие
• Минимальное осевое усилие.
• Минимальное осевое усилие.
Увеличение срока службы
• Пониженное радиальное усилие
Увеличение срока службы
подшипников
подшипников.
конструкция с КПД до 93%
на подшипники

10.

ООО «ВИЛО РУС»

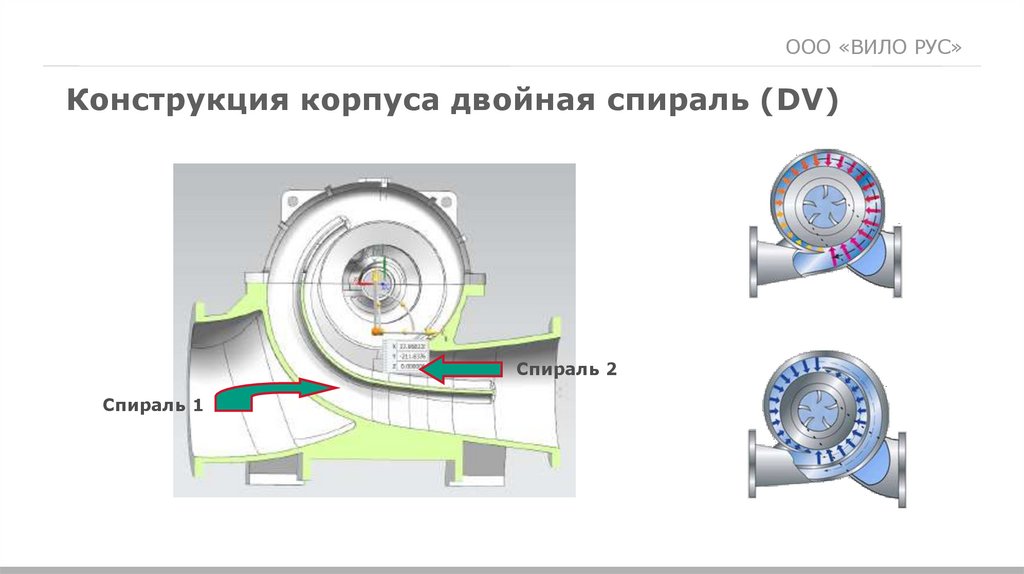

Конструкция корпуса двойная спираль (DV)
Спираль 2
Спираль 1

11.

ООО «ВИЛО РУС»

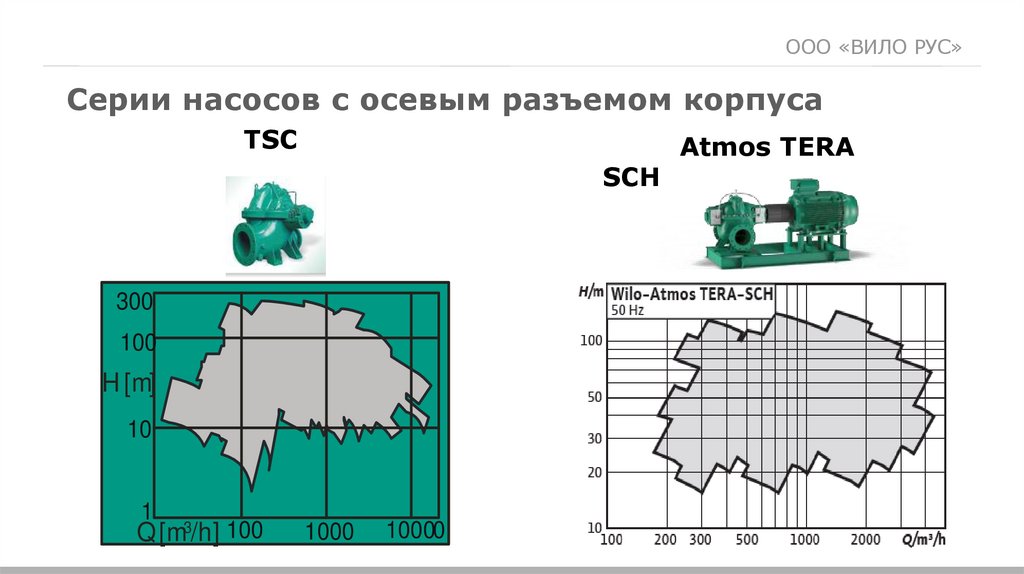

Серии насосов с осевым разъемом корпуса
TSC
SCH
300
50 Hz
100
H [m]
10
1
Q [m3/h] 100
1000
10000
Atmos TERA

12.

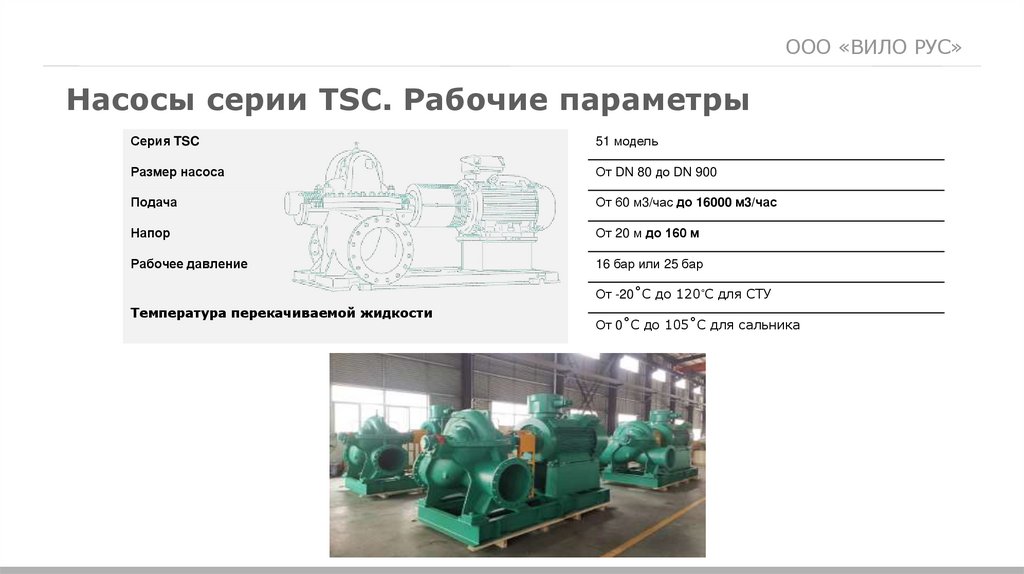

ООО «ВИЛО РУС»
Насосы серии TSC. Рабочие параметры
Серия TSC
51 модель
Размер насоса
От DN 80 до DN 900
Подача
От 60 м3/час до 16000 м3/час
Напор
От 20 м до 160 м
Рабочее давление
16 бар или 25 бар
От -20˚C до 120˚C для СТУ
Температура перекачиваемой жидкости
От 0˚C до 105˚C для сальника

13.

ООО «ВИЛО РУС»

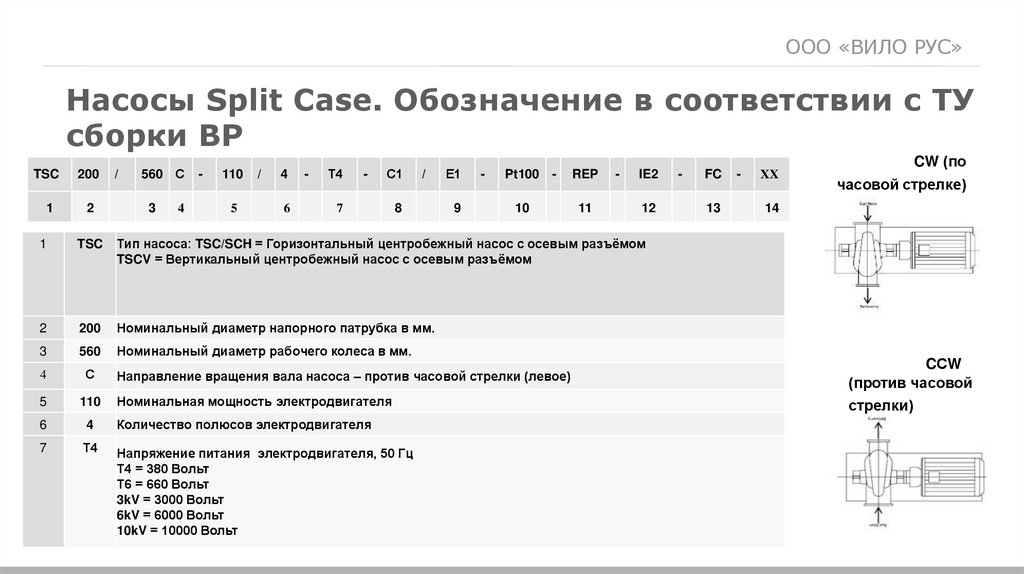

Насосы Split Case. Обозначение в соответствии с ТУ
сборки ВР
/
560 С
2
1
TSC
Тип насоса: TSC/SCH = Горизонтальный центробежный насос с осевым разъёмом
TSCV = Вертикальный центробежный насос с осевым разъёмом
2
200
Номинальный диаметр напорного патрубка в мм.
3
560
Номинальный диаметр рабочего колеса в мм.
4
С
Направление вращения вала насоса – против часовой стрелки (левое)
5
110
Номинальная мощность электродвигателя
6
4
Количество полюсов электродвигателя
7
Т4
Напряжение питания электродвигателя, 50 Гц
Т4 = 380 Вольт
Т6 = 660 Вольт
3kV = 3000 Вольт
6kV = 6000 Вольт
10kV = 10000 Вольт
5
/
4
6
-
-
7
/
Е1
1
4
110
С1
200
3
-
Т4
TSC
8
9
-
Pt100 -
REP
10
11
-
IE2
12
-
FC
13
-
CW (по
XX
часовой стрелке)
14
CСW
(против часовой
стрелки)

14.

ООО «ВИЛО РУС»

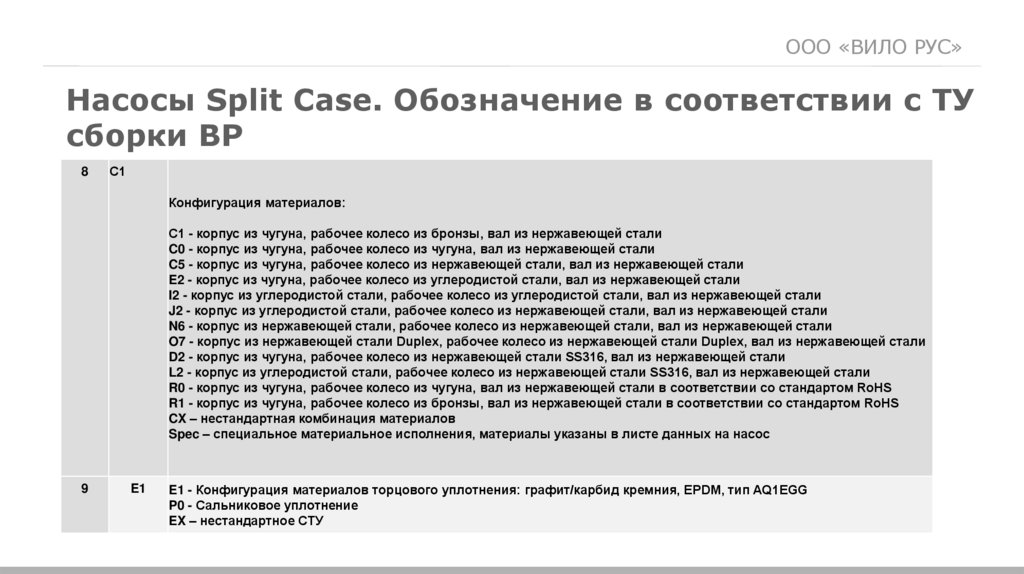

Насосы Split Case. Обозначение в соответствии с ТУ
сборки ВР
8
С1
Конфигурация материалов:
С1 - корпус из чугуна, рабочее колесо из бронзы, вал из нержавеющей стали
C0 - корпус из чугуна, рабочее колесо из чугуна, вал из нержавеющей стали
C5 - корпус из чугуна, рабочее колесо из нержавеющей стали, вал из нержавеющей стали
E2 - корпус из чугуна, рабочее колесо из углеродистой стали, вал из нержавеющей стали
I2 - корпус из углеродистой стали, рабочее колесо из углеродистой стали, вал из нержавеющей стали
J2 - корпус из углеродистой стали, рабочее колесо из нержавеющей стали, вал из нержавеющей стали
N6 - корпус из нержавеющей стали, рабочее колесо из нержавеющей стали, вал из нержавеющей стали
O7 - корпус из нержавеющей стали Duplex, рабочее колесо из нержавеющей стали Duplex, вал из нержавеющей стали
D2 - корпус из чугуна, рабочее колесо из нержавеющей стали SS316, вал из нержавеющей стали
L2 - корпус из углеродистой стали, рабочее колесо из нержавеющей стали SS316, вал из нержавеющей стали
R0 - корпус из чугуна, рабочее колесо из чугуна, вал из нержавеющей стали в соответствии со стандартом RoHS
R1 - корпус из чугуна, рабочее колесо из бронзы, вал из нержавеющей стали в соответствии со стандартом RoHS
CX – нестандартная комбинация материалов
Spec – специальное материальное исполнения, материалы указаны в листе данных на насос
9
E1
E1 - Конфигурация материалов торцового уплотнения: графит/карбид кремния, EPDM, тип AQ1EGG
P0 - Сальниковое уплотнение
EX – нестандартное СТУ

15.

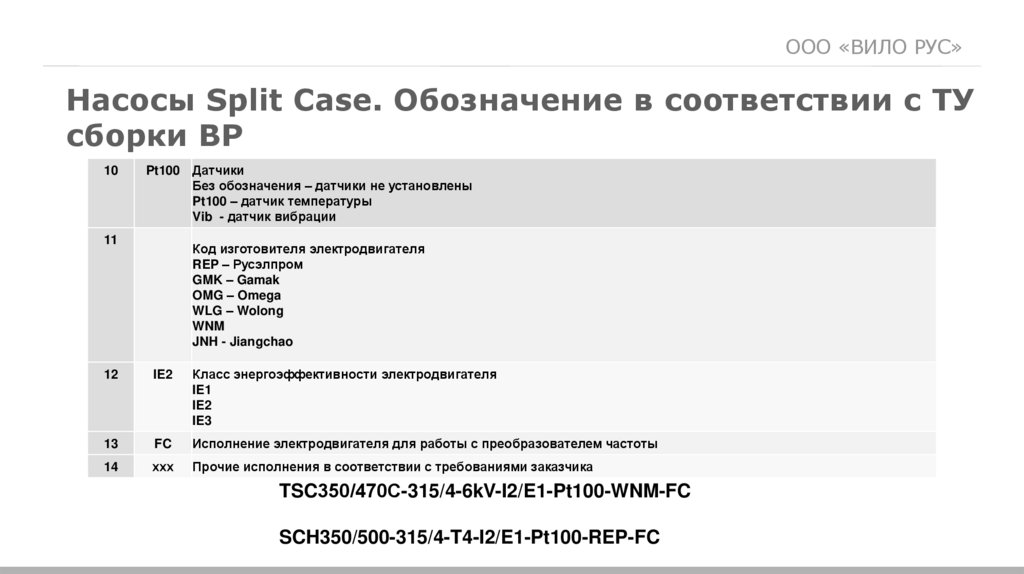

ООО «ВИЛО РУС»
Насосы Split Case. Обозначение в соответствии с ТУ
сборки ВР
10
Pt100 Датчики
Без обозначения – датчики не установлены
Pt100 – датчик температуры
Vib - датчик вибрации
11
Код изготовителя электродвигателя
REP – Русэлпром
GMK – Gamak
OMG – Omega
WLG – Wolong
WNM
JNH - Jiangchao
12
IE2
Класс энергоэффективности электродвигателя
IE1
IE2
IE3
13
FC
Исполнение электродвигателя для работы с преобразователем частоты
14
ххх
Прочие исполнения в соответствии с требованиями заказчика
TSC350/470С-315/4-6kV-I2/E1-Pt100-WNM-FC
SCH350/500-315/4-T4-I2/E1-Pt100-REP-FC

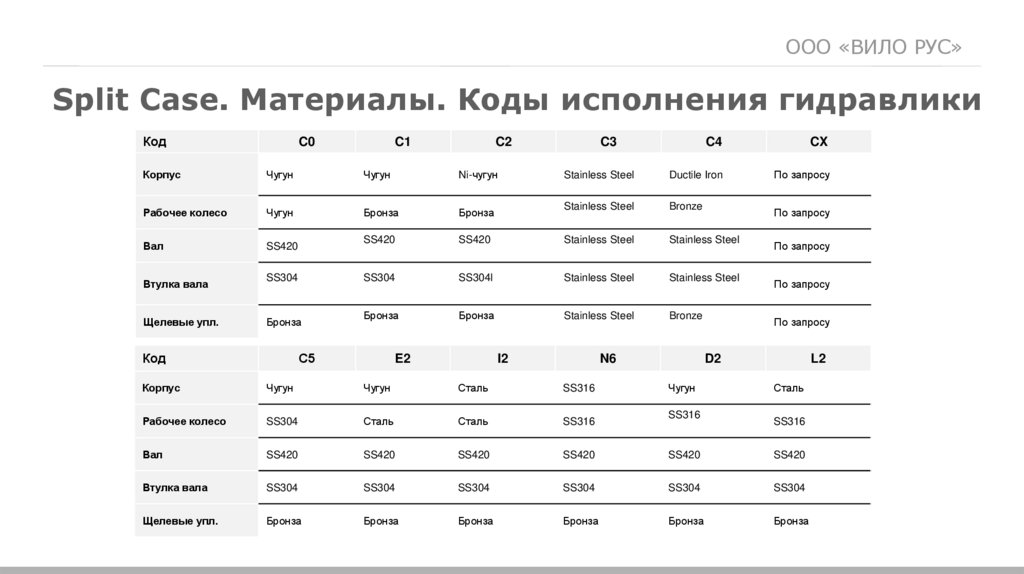

16.

ООО «ВИЛО РУС»
Split Case. Материалы. Коды исполнения гидравлики
Код
C0
C1
C2
C3
C4
CX
Корпус
Чугун
Чугун
Ni-чугун
Stainless Steel
Ductile Iron
По запросу
Рабочее колесо
Чугун
Бронза
Бронза
Stainless Steel
Bronze
По запросу
Вал
SS420
SS420
SS420
Stainless Steel
Stainless Steel
По запросу
Втулка вала
SS304
SS304
SS304l
Stainless Steel
Stainless Steel
По запросу
Щелевые упл.
Бронза
Бронза
Бронза
Stainless Steel
Bronze
По запросу
Код
С5
E2
I2
N6
D2
Чугун
L2
Корпус
Чугун
Чугун
Сталь
SS316
Рабочее колесо
SS304
Сталь
Сталь
SS316
Вал
SS420
SS420
SS420
SS420
SS420
SS420
Втулка вала
SS304
SS304
SS304
SS304
SS304
SS304
Щелевые упл.
Бронза
Бронза
Бронза
Бронза
Бронза
Бронза
SS316
Сталь
SS316

17.

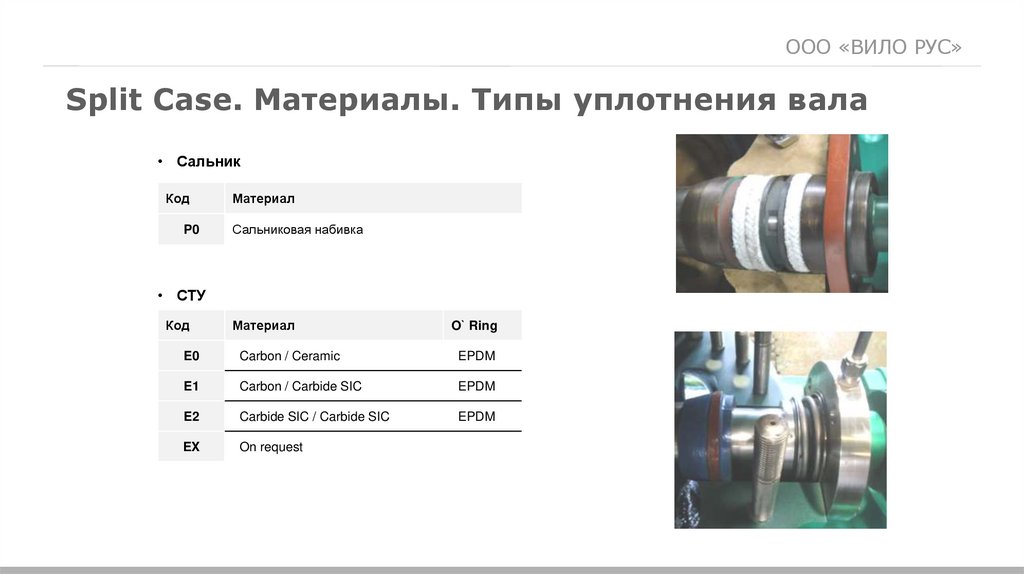

ООО «ВИЛО РУС»
Split Case. Материалы. Типы уплотнения вала
• Сальник
Код
P0
Материал
Сальниковая набивка
• СТУ
Код
Материал
O` Ring
E0
Carbon / Ceramic
EPDM
E1
Carbon / Carbide SIC
EPDM
E2
Carbide SIC / Carbide SIC
EPDM
EX
On request

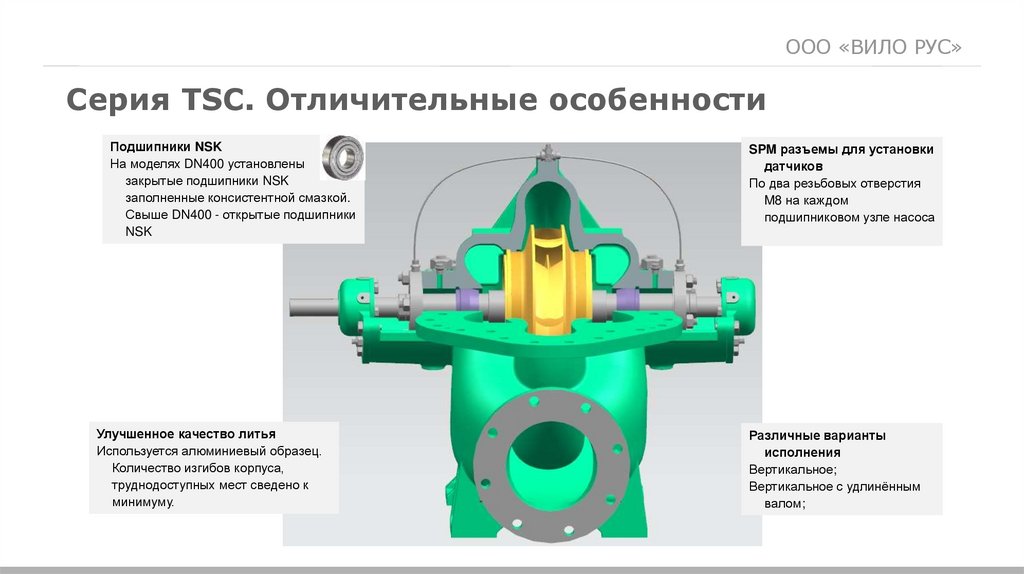

18.

ООО «ВИЛО РУС»
Серия TSC. Отличительные особенности
Подшипники NSK
На моделях DN400 установлены
закрытые подшипники NSK
заполненные консистентной смазкой.
Свыше DN400 - открытые подшипники
NSK
Улучшенное качество литья
Используется алюминиевый образец.
Количество изгибов корпуса,
труднодоступных мест сведено к
минимуму.
SPM разъемы для установки
датчиков
По два резьбовых отверстия
M8 на каждом
подшипниковом узле насоса
Различные варианты
исполнения
Вертикальное;
Вертикальное с удлинённым
валом;

19.

ООО «ВИЛО РУС»

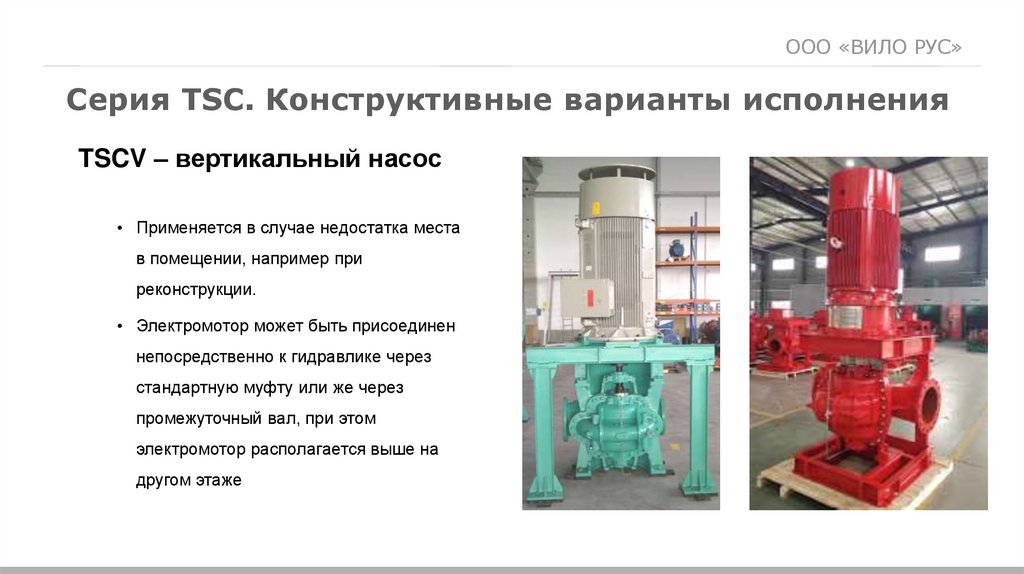

Серия TSC. Конструктивные варианты исполнения
TSCV – вертикальный насос
• Применяется в случае недостатка места
в помещении, например при
реконструкции.
• Электромотор может быть присоединен
непосредственно к гидравлике через
стандартную муфту или же через
промежуточный вал, при этом
электромотор располагается выше на
другом этаже

20.

ООО «ВИЛО РУС»

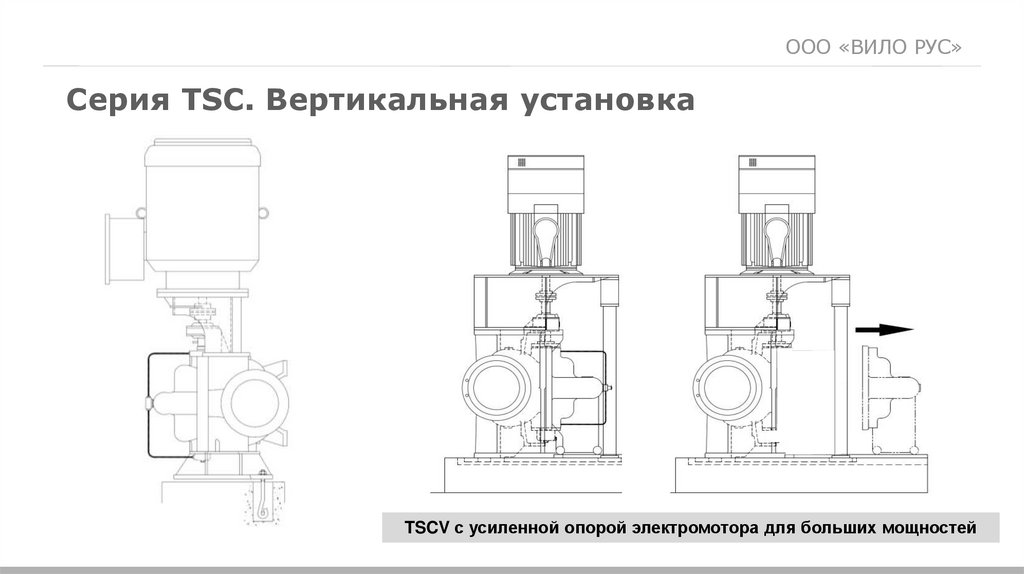

Серия TSC. Вертикальная установка
TSCV с усиленной опорой электромотора для больших мощностей

21.

ООО «ВИЛО РУС»

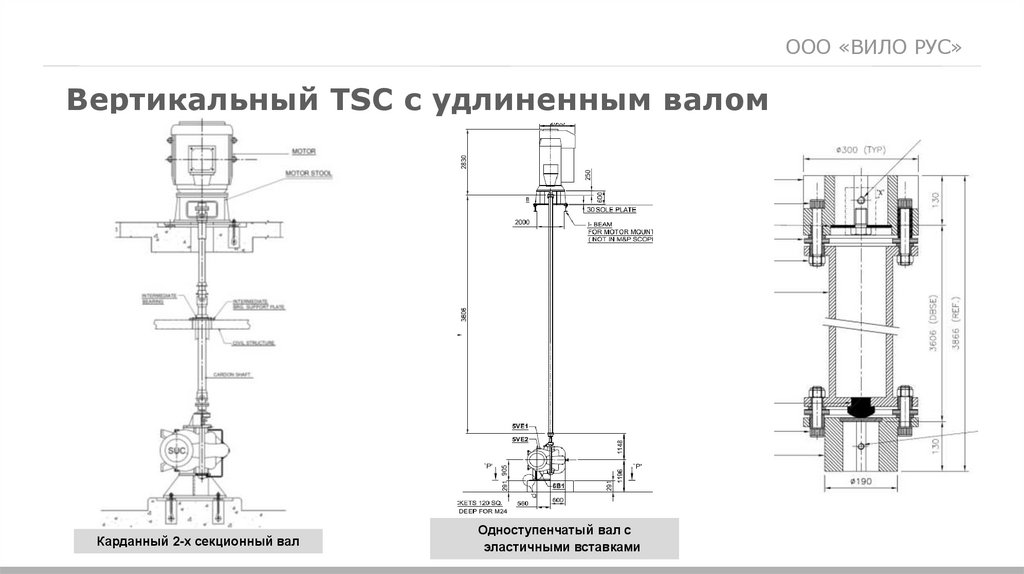

Вертикальный TSC с удлиненным валом
Карданный 2-х секционный вал
Одноступенчатый вал с
эластичными вставками

22.

ООО «ВИЛО РУС»

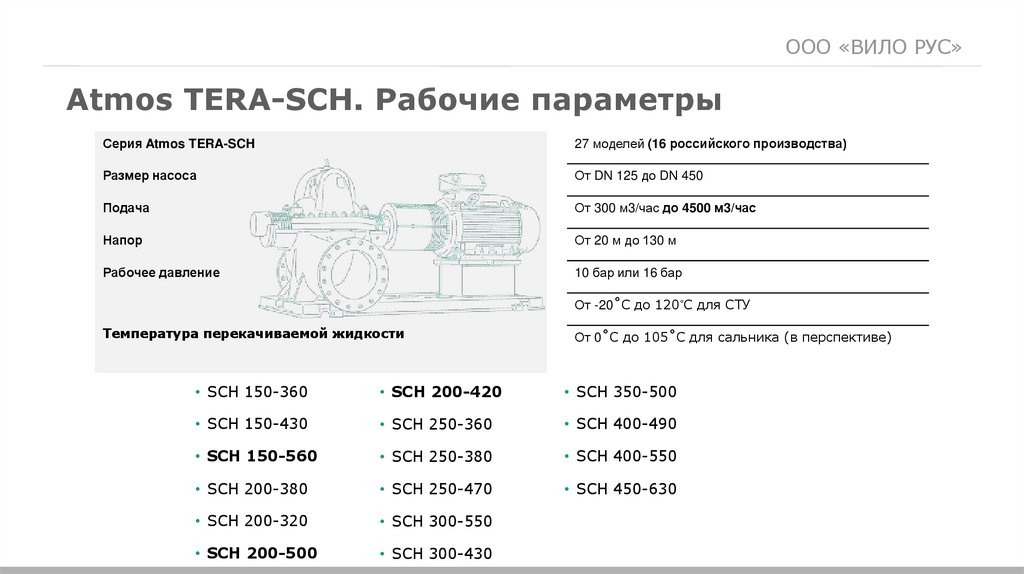

Atmos TERA-SCH. Рабочие параметры
Серия Atmos TERA-SCH
27 моделей (16 российского производства)
Размер насоса
От DN 125 до DN 450
Подача
От 300 м3/час до 4500 м3/час
Напор
От 20 м до 130 м
Рабочее давление
10 бар или 16 бар
От -20˚C до 120˚C для СТУ
Температура перекачиваемой жидкости
От 0˚C до 105˚C для сальника (в перспективе)
• SCH 150-360
• SCH 200-420
• SCH 350-500
• SCH 150-430
• SCH 250-360
• SCH 400-490
• SCH 150-560
• SCH 250-380
• SCH 400-550
• SCH 200-380
• SCH 250-470
• SCH 450-630
• SCH 200-320
• SCH 300-550
• SCH 200-500
• SCH 300-430

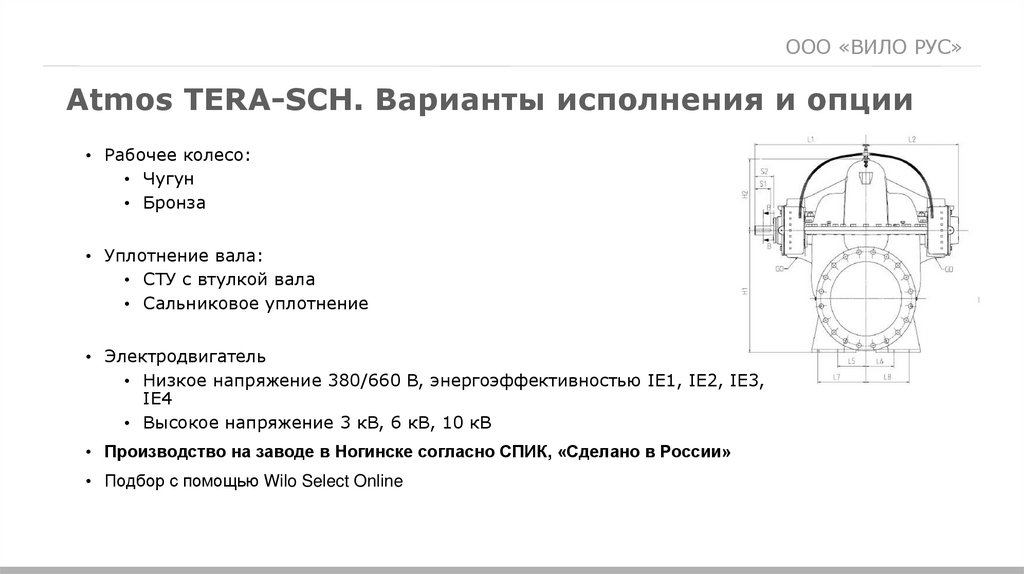

23.

ООО «ВИЛО РУС»
Atmos TERA-SCH. Варианты исполнения и опции
• Рабочее колесо:
• Чугун
• Бронза
• Уплотнение вала:
• СТУ с втулкой вала
• Сальниковое уплотнение
• Электродвигатель
• Низкое напряжение 380/660 B, энергоэффективностью IE1, IE2, IE3,
IE4
• Высокое напряжение 3 кВ, 6 кВ, 10 кВ
• Производство на заводе в Ногинске согласно СПИК, «Сделано в России»
• Подбор с помощью Wilo Select Online

24.

ООО «ВИЛО РУС»

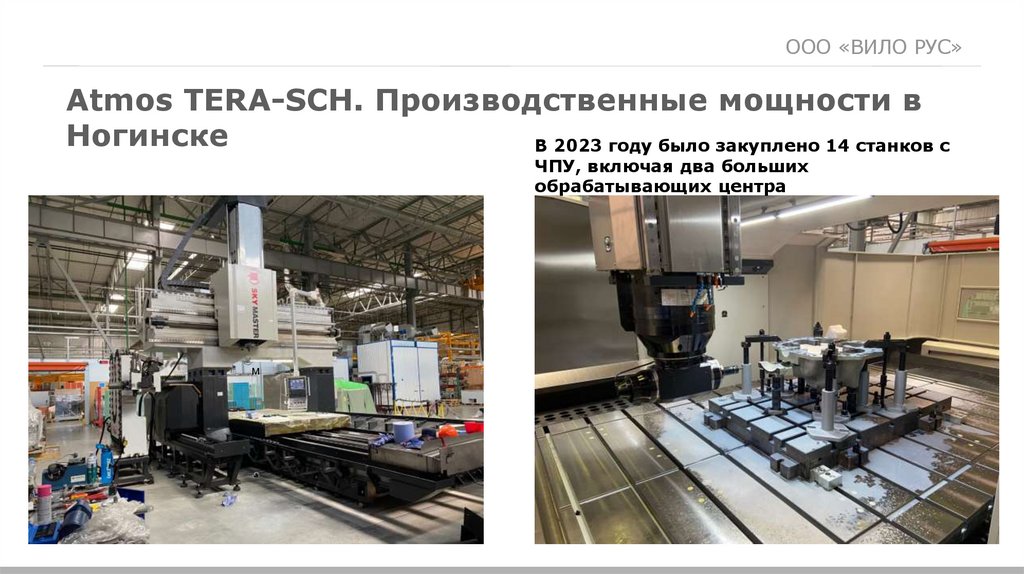

Atmos TERA-SCH. Производственные мощности в
Ногинске
В 2023 году было закуплено 14 станков с
ЧПУ, включая два больших
обрабатывающих центра
м

25.

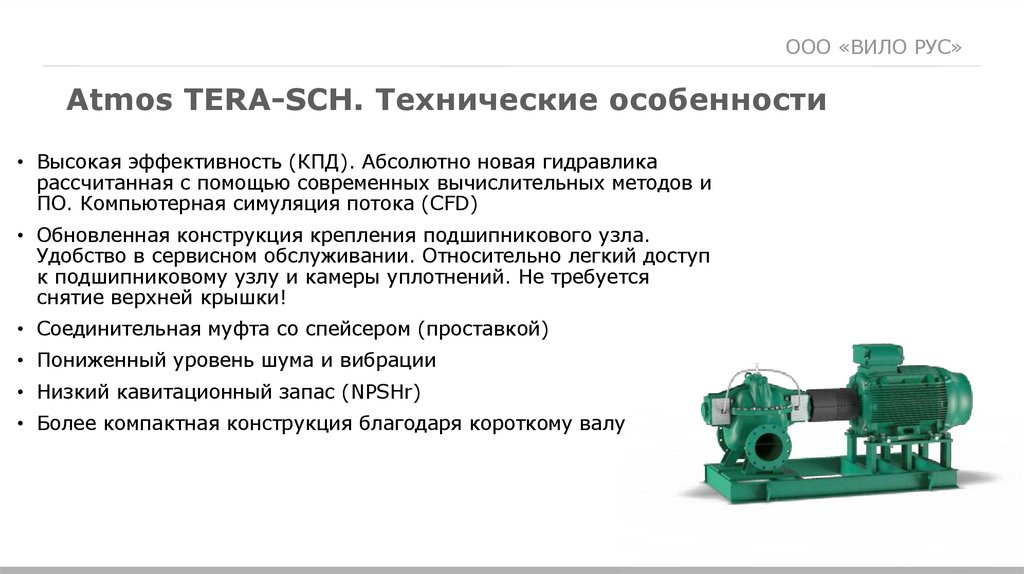

ООО «ВИЛО РУС»
Atmos TERA-SCH. Технические особенности
• Высокая эффективность (КПД). Абсолютно новая гидравлика
рассчитанная с помощью современных вычислительных методов и
ПО. Компьютерная симуляция потока (CFD)
• Обновленная конструкция крепления подшипникового узла.
Удобство в сервисном обслуживании. Относительно легкий доступ
к подшипниковому узлу и камеры уплотнений. Не требуется
снятие верхней крышки!
• Соединительная муфта со спейсером (проставкой)
• Пониженный уровень шума и вибрации
• Низкий кавитационный запас (NPSHr)
• Более компактная конструкция благодаря короткому валу

26.

ООО «ВИЛО РУС»

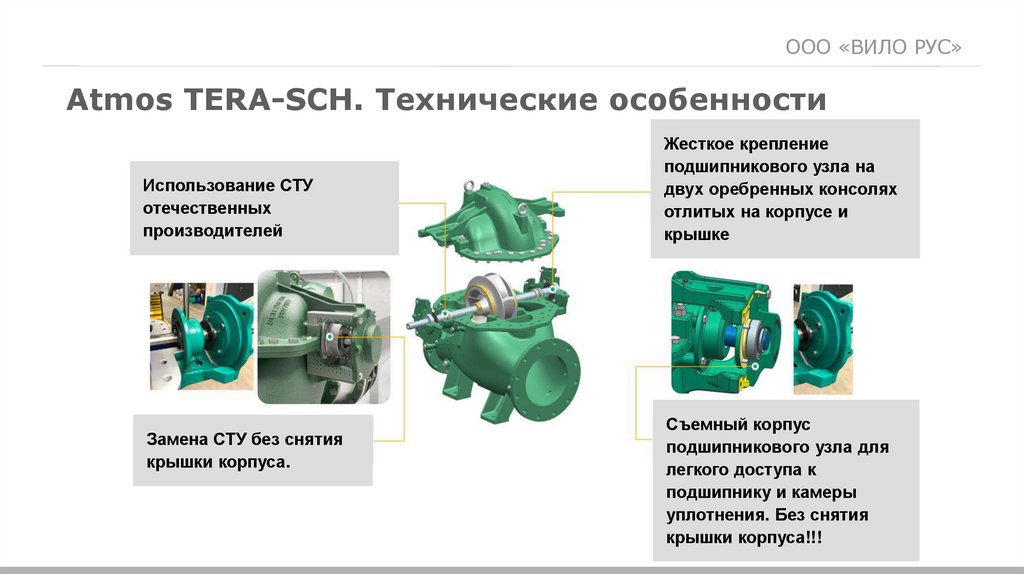

Atmos TERA-SCH. Технические особенности
Использование СТУ
отечественных
производителей
Замена СТУ без снятия
крышки корпуса.
Жесткое крепление
подшипникового узла на
двух оребренных консолях
отлитых на корпусе и
крышке
Съемный корпус
подшипникового узла для
легкого доступа к
подшипнику и камеры
уплотнения. Без снятия
крышки корпуса!!!

27.

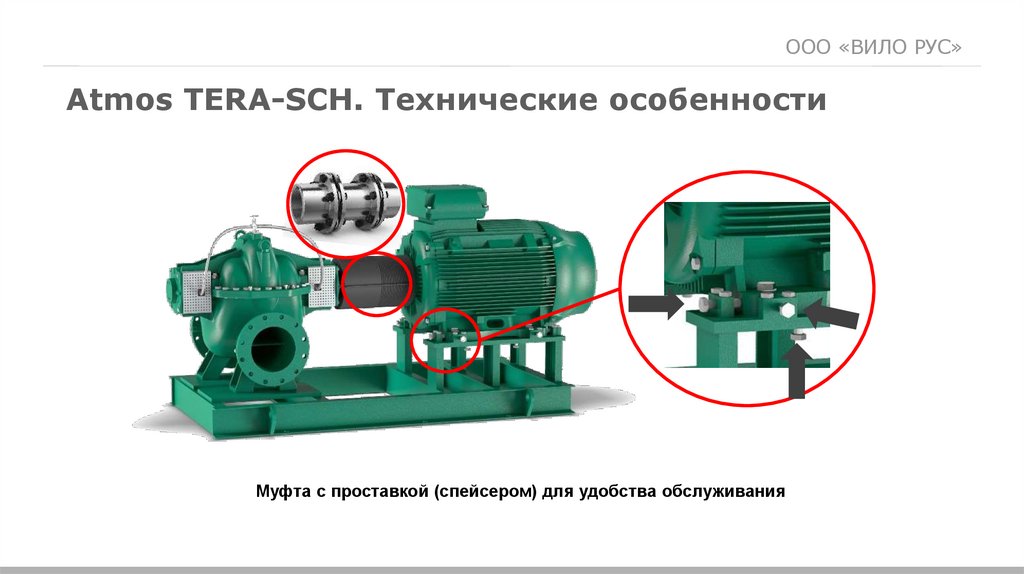

ООО «ВИЛО РУС»
Atmos TERA-SCH. Технические особенности
Муфта с проставкой (спейсером) для удобства обслуживания

28.

ООО «ВИЛО РУС»

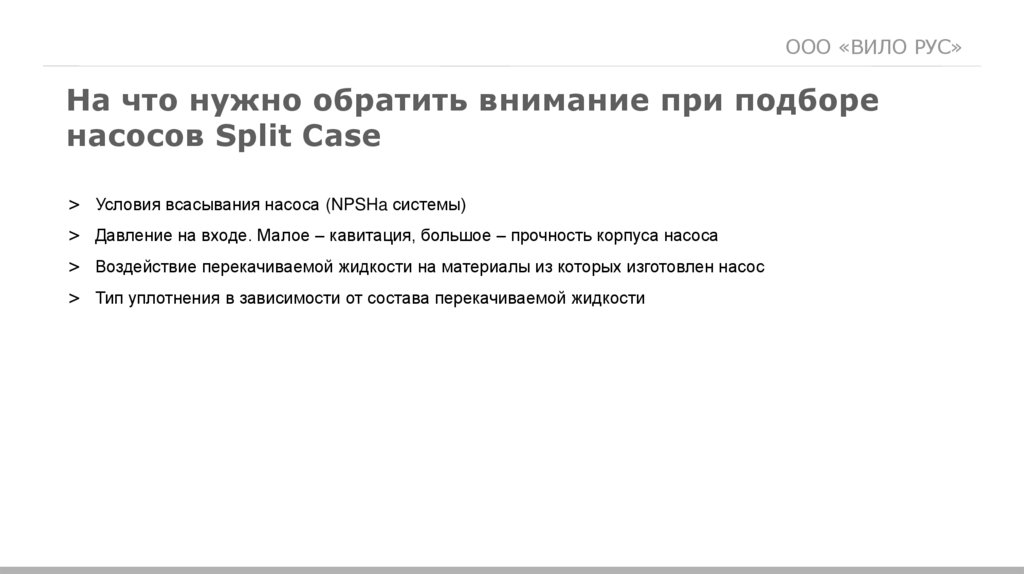

На что нужно обратить внимание при подборе
насосов Split Case
> Условия всасывания насоса (NPSHa системы)
> Давление на входе. Малое – кавитация, большое – прочность корпуса насоса
> Воздействие перекачиваемой жидкости на материалы из которых изготовлен насос
> Тип уплотнения в зависимости от состава перекачиваемой жидкости

29.

ООО «ВИЛО РУС»
Благодарю за внимание!
