1.

МИНОБРНАУКИ РОССИИ
Федеральное государственное бюджетное
образовательное учреждение высшего образования
«Тульский государственный университет»
Интернет-институт
Кафедра «Охрана труда и окружающей среды»
БАКАЛАВРСКАЯ РАБОТА
направление: 20.03.01 «Техносферная безопасность»
Анализ качества очистки сточных вод и разработка мероприятий по повышению её
эффективности на очистных сооружениях канализации МУП «Горводоканал» города
Печора Республики Коми
(тема)
Студент группы: ИБ3607ХХ
Петялин А.А.
Руководитель работы
Коряков А.Е.
Тула 20ХХ

2.

Цели ВКР
1. Разработка мероприятий по повышению эффективности очистных сооружений
канализации МУП «Горводоканал» города Печора Республики Коми.

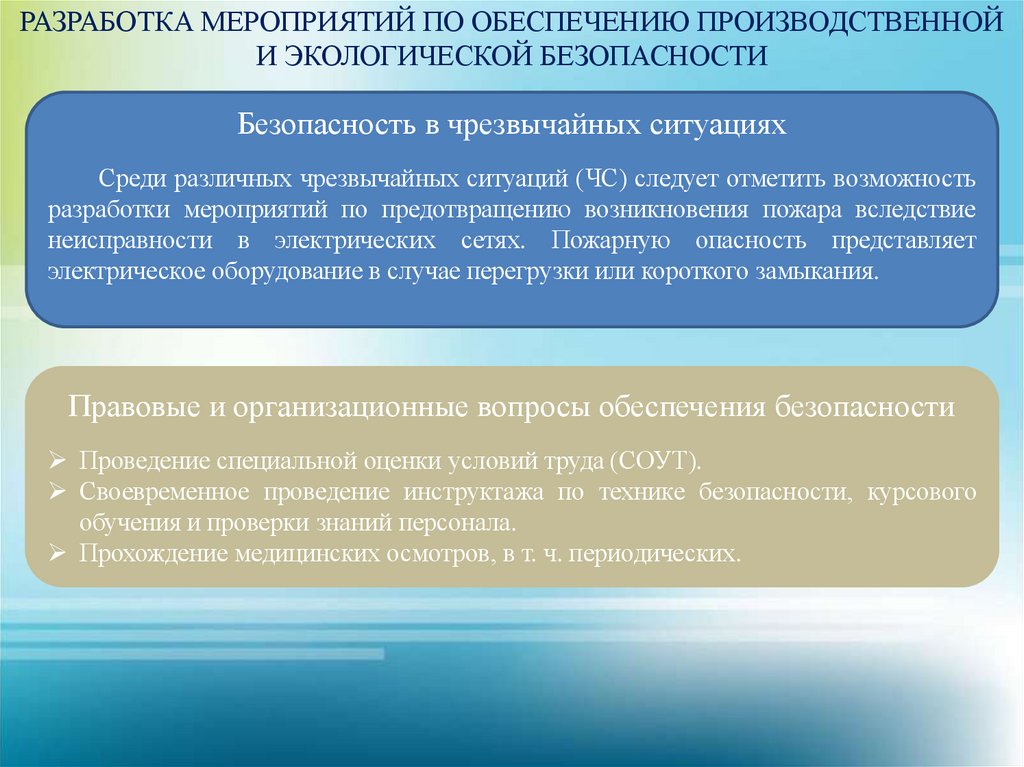

2. Разработка мероприятий по обеспечению производственной и экологической
безопасности.
Задачи ВКР
При постановке практических задач проанализированы следующие аспекты
работы: общая характеристика МУП «Горводоканал», оценка негативного
воздействия на окружающую среду, действующая система очистки и
лабораторные исследования сточных вод предприятия.

3.

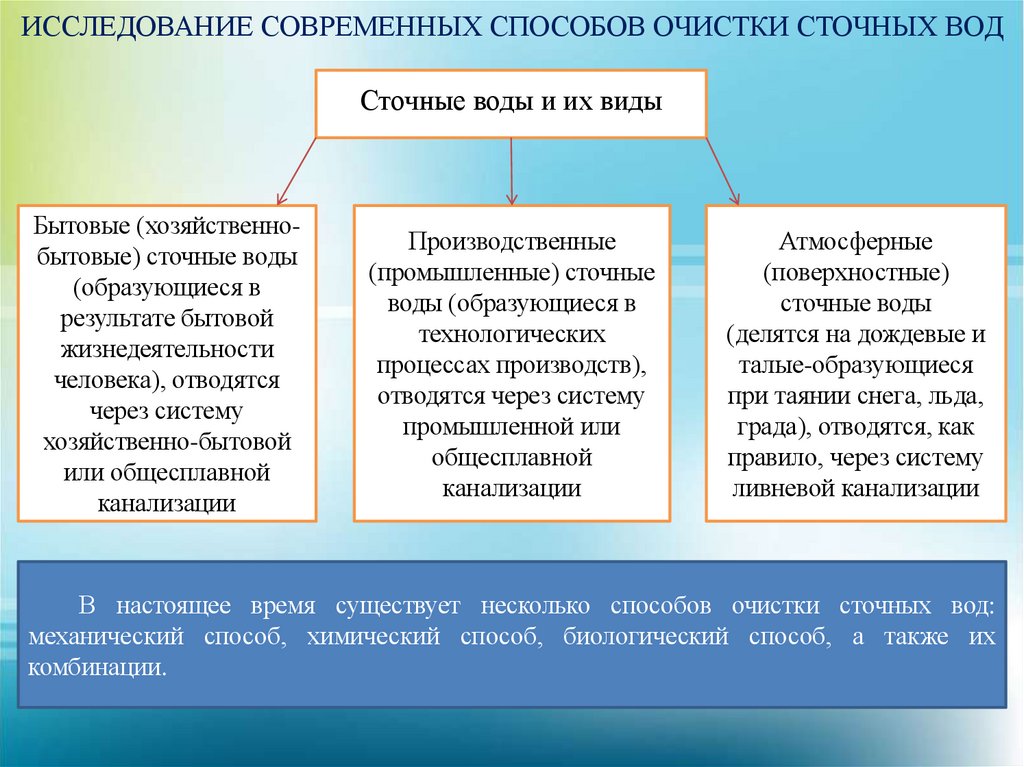

ИССЛЕДОВАНИЕ СОВРЕМЕННЫХ СПОСОБОВ ОЧИСТКИ СТОЧНЫХ ВОД
Сточные воды и их виды
Бытовые (хозяйственнобытовые) сточные воды
(образующиеся в
результате бытовой
жизнедеятельности
человека), отводятся
через систему
хозяйственно-бытовой
или общесплавной
канализации
Производственные
(промышленные) сточные
воды (образующиеся в
технологических
процессах производств),
отводятся через систему
промышленной или
общесплавной
канализации
Атмосферные
(поверхностные)
сточные воды
(делятся на дождевые и
талые-образующиеся
при таянии снега, льда,
града), отводятся, как
правило, через систему
ливневой канализации
В настоящее время существует несколько способов очистки сточных вод:
механический способ, химический способ, биологический способ, а также их
комбинации.

4.

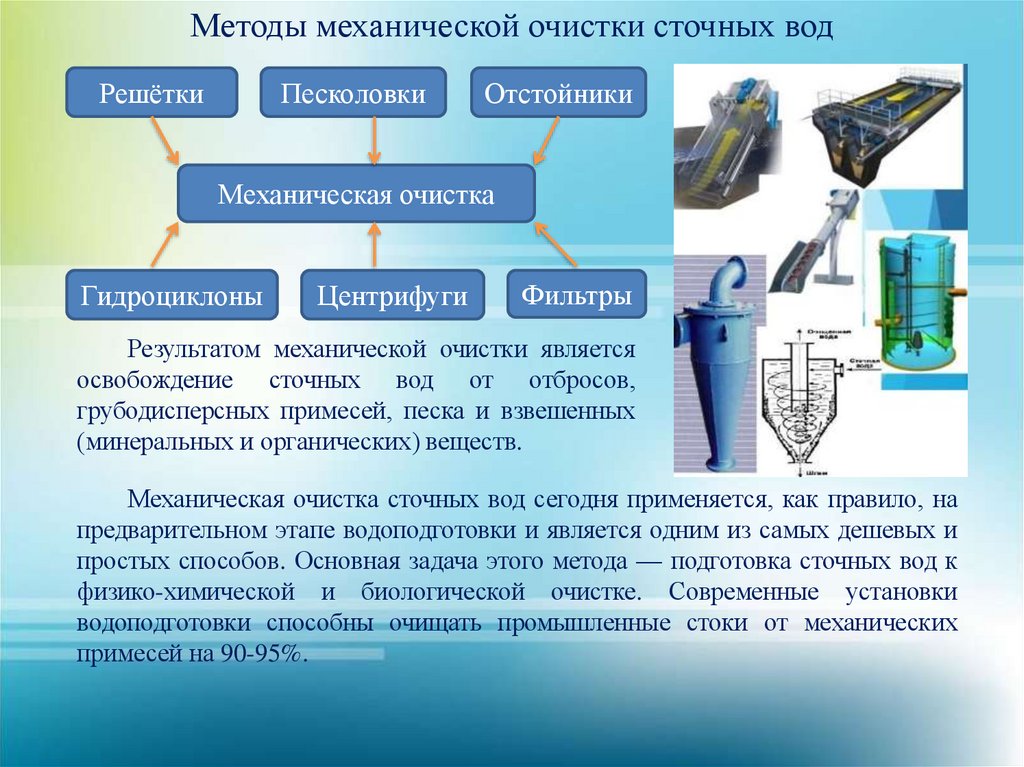

Методы механической очистки сточных вод
Решётки
Песколовки
Отстойники
Механическая очистка
Гидроциклоны
Центрифуги
Фильтры
Результатом механической очистки является
освобождение сточных вод от отбросов,
грубодисперсных примесей, песка и взвешенных
(минеральных и органических) веществ.
Механическая очистка сточных вод сегодня применяется, как правило, на
предварительном этапе водоподготовки и является одним из самых дешевых и
простых способов. Основная задача этого метода — подготовка сточных вод к
физико-химической и биологической очистке. Современные установки
водоподготовки способны очищать промышленные стоки от механических
примесей на 90-95%.

5.

Методы физико-химической очистки сточных вод
Флотация
процесс,
основная суть
которого –
создание
комплекса
частицапузырек
воздуха или
газа, всплытии
этого
комплекса и
удалении
образованного
слоя пены.
Адсорбция
– это метод
очистки сточных
вод от
растворенных
примесей
посредством
специальных
реагентов –
адсорбентов,
которые
извлекают
загрязнения
поверхностью.
Экстракция
основана на
растворении
находящегося в
сточной воде
загрязнителя
органическими
растворителями
- экстрагентами
Электрокоагуляция
процесс в ходе
которого
электроды
постепенно
растворяются,
ионы металлов
вступают в
реакцию с
загрязняющими
веществами,
образуя
хлопьевидные
осадки.

6.

Методы химической очистки сточных вод
Нейтрализация –
Окисление –
Восстановление –
обработка
промышленных стоков
щелочью или
кислотой.
добавление хлора и его
производных (хлорная
известь, гипохлорит
кальция или натрия,
диоксид хлора), озона,
перманганата калия и
других окислителей.
использование
реагентов для
восстановления.
Обычно растворенные
примеси
восстанавливаются до
малорастворимых или
нерастворимых и
выпадают в осадок.
Метод нейтрализации позволяет избежать коррозии труб и других частей очистных
сооружений, от осаждения тяжелых металлов при нарушении биологических
процессов.
Метод окисления используется для очистки гальванических стоков, обогатительных
фабрик (горнодобывающих), на нефтеперерабатывающих и нефтехимических
заводах, при производстве бумаги.
Как правило, метод восстановления применяют для извлечения тяжелых металлов из
промышленных стоков.

7.

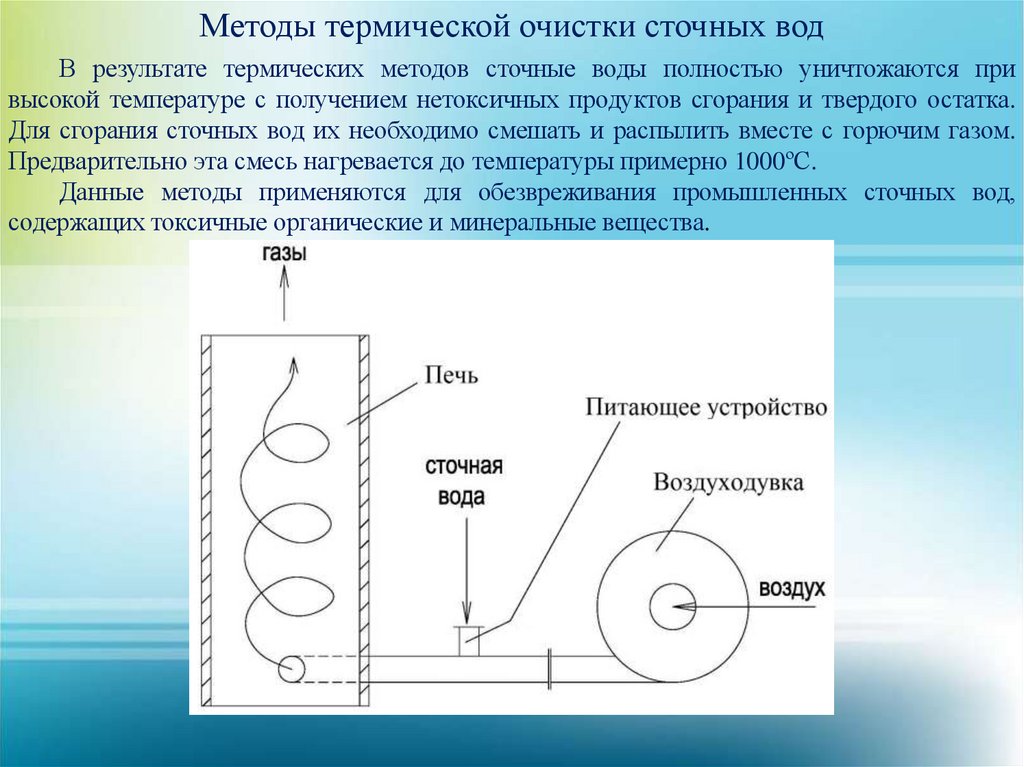

Методы термической очистки сточных вод
В результате термических методов сточные воды полностью уничтожаются при
высокой температуре с получением нетоксичных продуктов сгорания и твердого остатка.
Для сгорания сточных вод их необходимо смешать и распылить вместе с горючим газом.
Предварительно эта смесь нагревается до температуры примерно 1000ºС.
Данные методы применяются для обезвреживания промышленных сточных вод,
содержащих токсичные органические и минеральные вещества.

8.

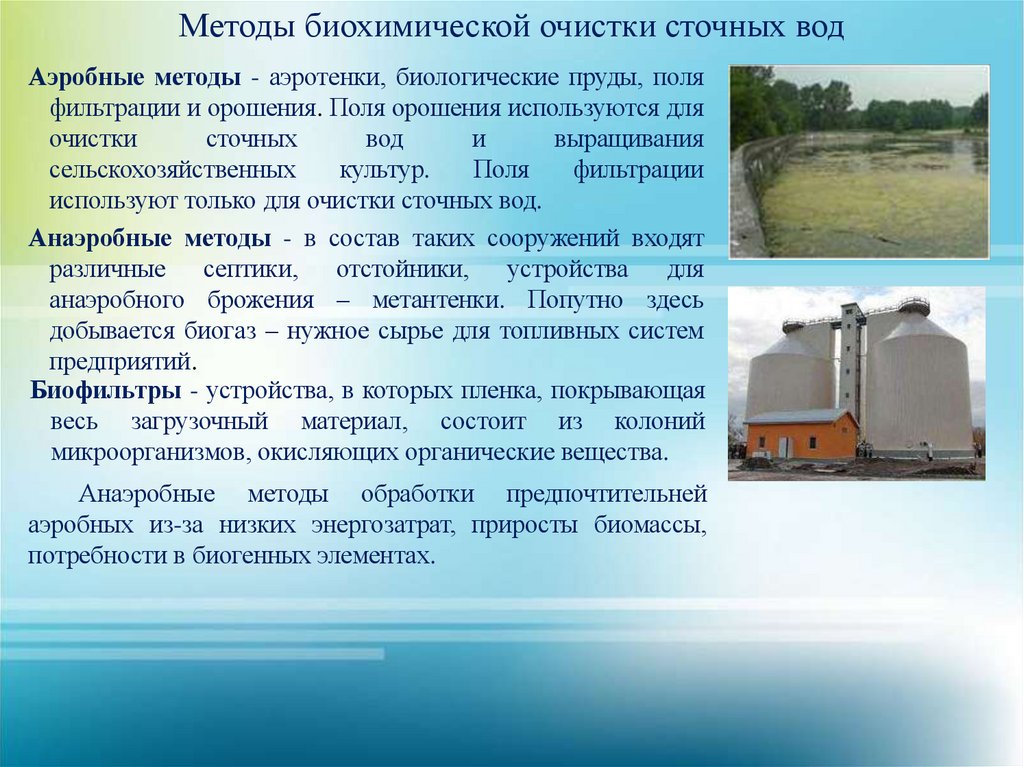

Методы биохимической очистки сточных вод
Аэробные методы - аэротенки, биологические пруды, поля
фильтрации и орошения. Поля орошения используются для
очистки
сточных
вод
и
выращивания
сельскохозяйственных
культур.
Поля
фильтрации
используют только для очистки сточных вод.
Анаэробные методы - в состав таких сооружений входят
различные септики, отстойники, устройства для
анаэробного брожения – метантенки. Попутно здесь
добывается биогаз – нужное сырье для топливных систем
предприятий.
Биофильтры - устройства, в которых пленка, покрывающая
весь загрузочный материал, состоит из колоний
микроорганизмов, окисляющих органические вещества.
Анаэробные методы обработки предпочтительней
аэробных из-за низких энергозатрат, приросты биомассы,
потребности в биогенных элементах.

9.

ОБЩАЯ ХАРАКТЕРИСТИКА МУП «ГОРВОДОКАНАЛ» ГОРОДА ПЕЧОРА И
ДЕЙСТВУЮЩЕЙ СИСТЕМЫ ОЧИСТКИ СТОЧНЫХ ВОД
Общая характеристика МУП «Горводоканал» города Печора
На балансе в среднем более 220 км сетей водопровода и канализации.
2 станции обезжелезивания общим объемом 20,8 тыс.м3/сут.
Очистные сооружения канализации производительностью 40 тыс.м3/сут.
В составе предприятия 3 насосных станции второго подъема.
13 канализационных станций.
Ремонтные мастерские, испытательная лаборатория.
45 единиц автотехники.
Численность коллектива выросла до 285 человек.

10.

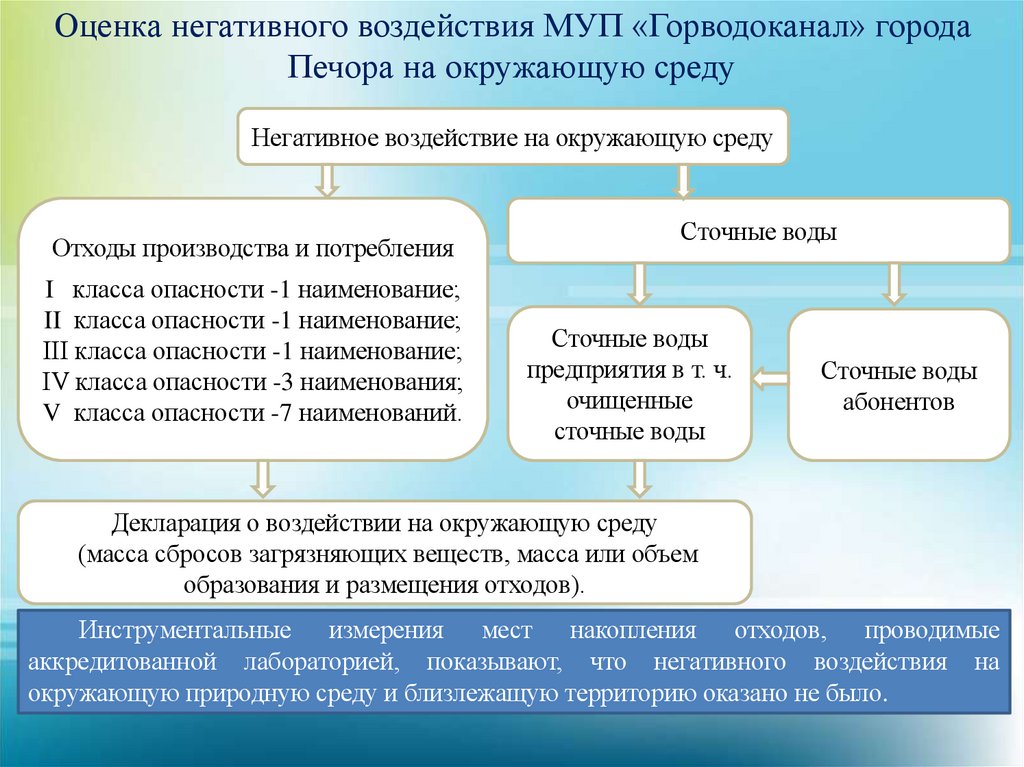

Оценка негативного воздействия МУП «Горводоканал» города
Печора на окружающую среду
Негативное воздействие на окружающую среду
Отходы производства и потребления
I класса опасности -1 наименование;
II класса опасности -1 наименование;
III класса опасности -1 наименование;
IV класса опасности -3 наименования;
V класса опасности -7 наименований.
Сточные воды
Сточные воды
предприятия в т. ч.
очищенные
сточные воды
Сточные воды
абонентов
Декларация о воздействии на окружающую среду
(масса сбросов загрязняющих веществ, масса или объем
образования и размещения отходов).
Инструментальные измерения мест накопления отходов, проводимые
аккредитованной лабораторией, показывают, что негативного воздействия на
окружающую природную среду и близлежащую территорию оказано не было.

11.

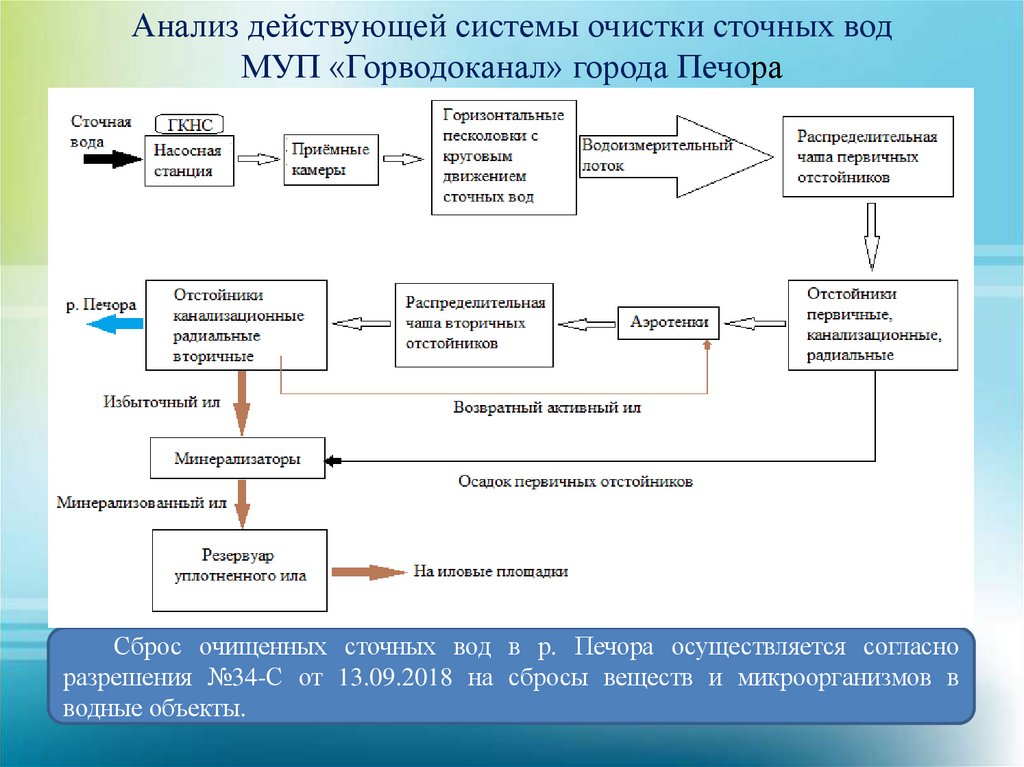

Анализ действующей системы очистки сточных вод
МУП «Горводоканал» города Печора
Сброс очищенных сточных вод в р. Печора осуществляется согласно
разрешения №34-С от 13.09.2018 на сбросы веществ и микроорганизмов в
водные объекты.

12.

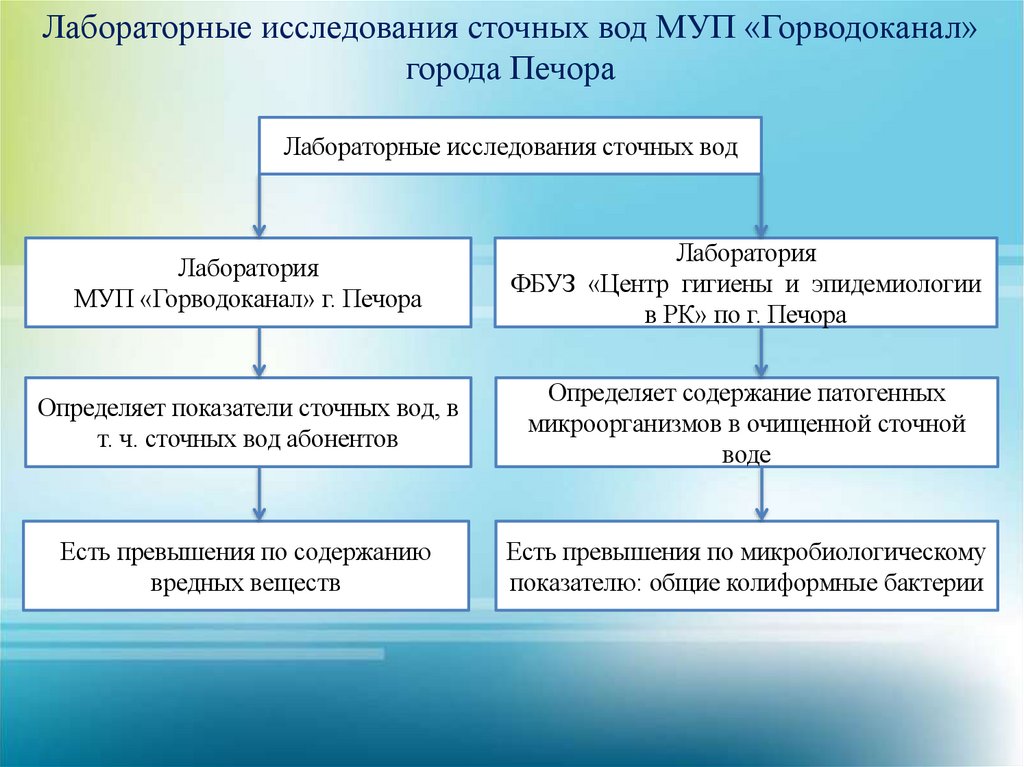

Лабораторные исследования сточных вод МУП «Горводоканал»
города Печора
Лабораторные исследования сточных вод
Лаборатория
МУП «Горводоканал» г. Печора
Лаборатория
ФБУЗ «Центр гигиены и эпидемиологии
в РК» по г. Печора
Определяет показатели сточных вод, в
т. ч. сточных вод абонентов
Определяет содержание патогенных
микроорганизмов в очищенной сточной
воде
Есть превышения по содержанию
вредных веществ
Есть превышения по микробиологическому
показателю: общие колиформные бактерии

13.

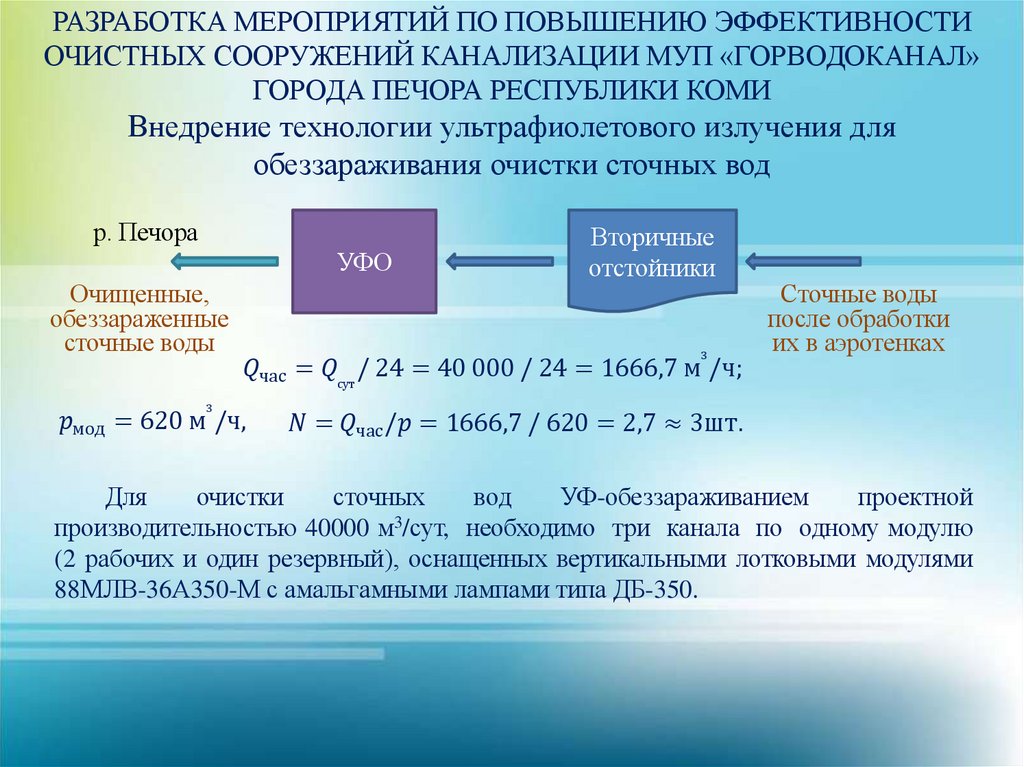

РАЗРАБОТКА МЕРОПРИЯТИЙ ПО ПОВЫШЕНИЮ ЭФФЕКТИВНОСТИ
ОЧИСТНЫХ СООРУЖЕНИЙ КАНАЛИЗАЦИИ МУП «ГОРВОДОКАНАЛ»
ГОРОДА ПЕЧОРА РЕСПУБЛИКИ КОМИ
Внедрение технологии ультрафиолетового излучения для
обеззараживания очистки сточных вод
р. Печора
УФО
Очищенные,
обеззараженные
сточные воды
3
Вторичные
отстойники
3
