Презентация по технологии _Классификация и маркировка сталей_

1. КЛАССИФИКАЦИЯ И МАРКИРОВКА СТАЛИ

2.

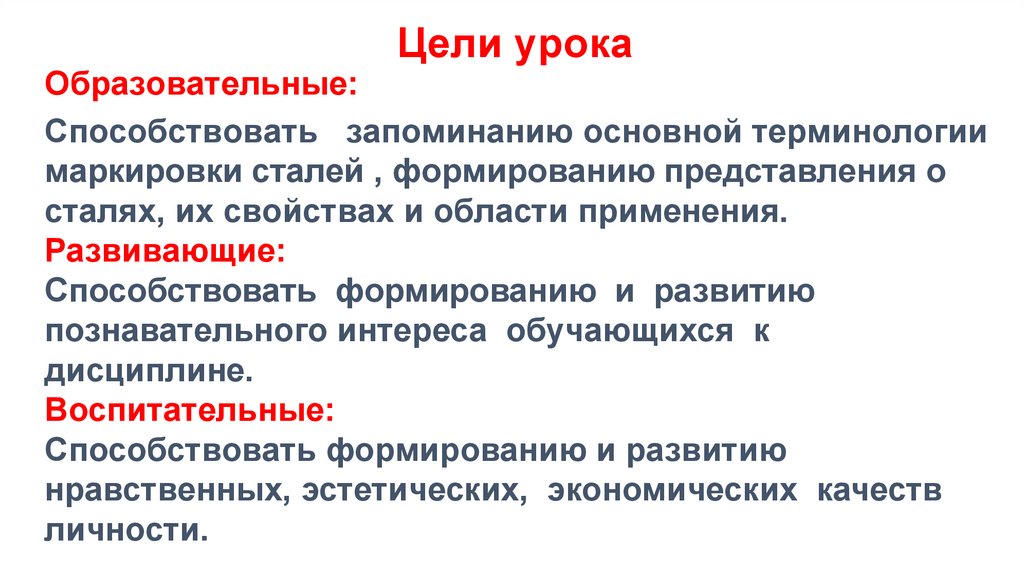

Цели урока
Образовательные:
Способствовать запоминанию основной терминологии
маркировки сталей , формированию представления о
сталях, их свойствах и области применения.
Развивающие:
Способствовать формированию и развитию
познавательного интереса обучающихся к
дисциплине.
Воспитательные:
Способствовать формированию и развитию
нравственных, эстетических, экономических качеств
личности.

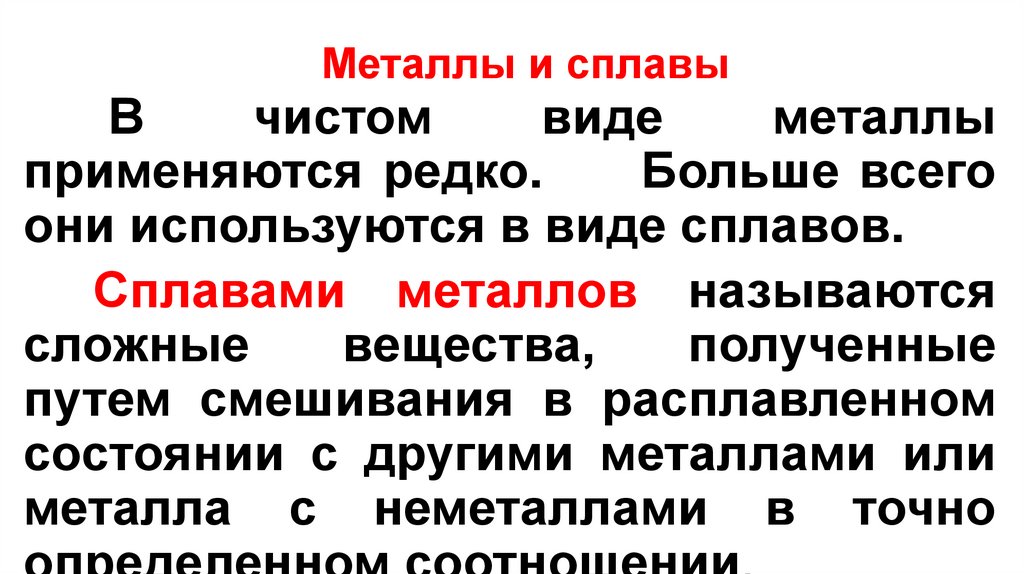

3. Металлы и с ыМеталлы и сплавы

В
чистом
виде
металлы
применяются редко.
Больше всего
они используются в виде сплавов.
Сплавами металлов называются
сложные
вещества,
полученные
путем смешивания в расплавленном
состоянии с другими металлами или
металла с неметаллами в точно

4.

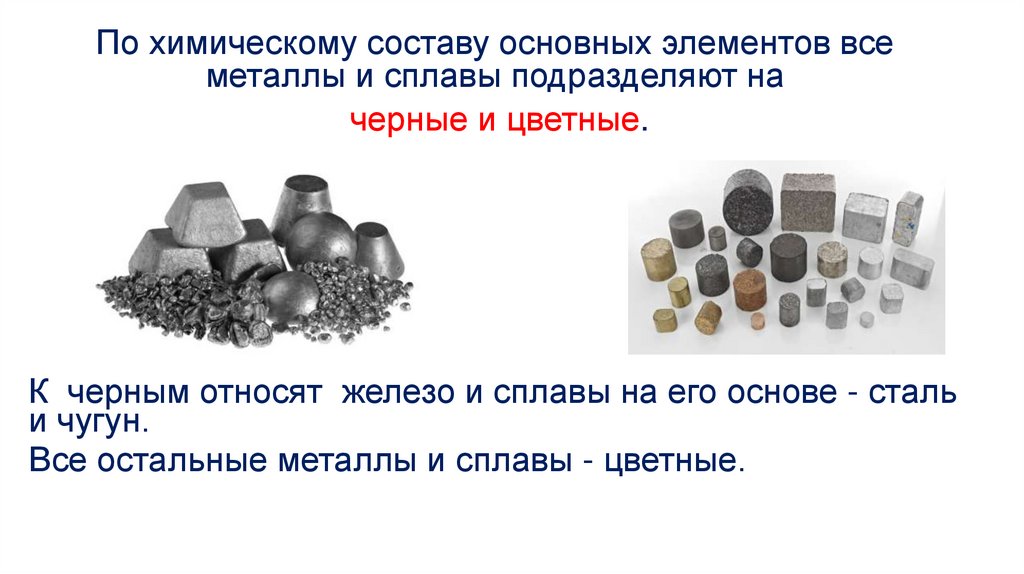

По химическому составу основных элементов все
металлы и сплавы подразделяют на
черные и цветные.
К черным относят железо и сплавы на его основе - сталь
и чугун.
Все остальные металлы и сплавы - цветные.

5.

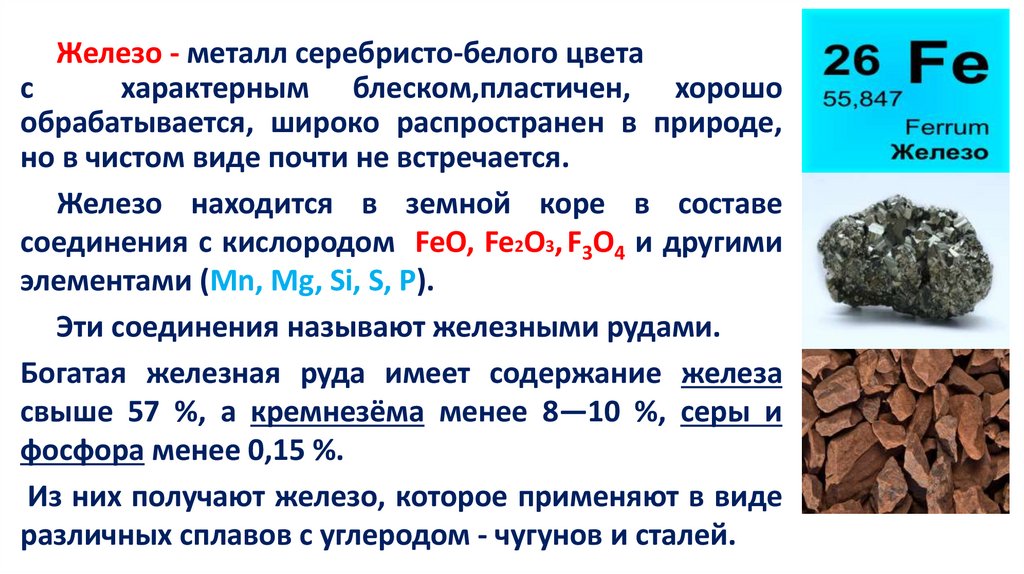

Железо - металл серебристо-белого цвета
с
характерным блеском,пластичен, хорошо
обрабатывается, широко распространен в природе,
но в чистом виде почти не встречается.
Железо находится в земной коре в составе
соединения с кислородом FeO, Fe2O3, F3O4 и другими
элементами (Mn, Mg, Si, S, Р).
Эти соединения называют железными рудами.
Богатая железная руда имеет содержание железа
свыше 57 %, а кремнезёма менее 8—10 %, серы и
фосфора менее 0,15 %.
Из них получают железо, которое применяют в виде
различных сплавов с углеродом - чугунов и сталей.

6.

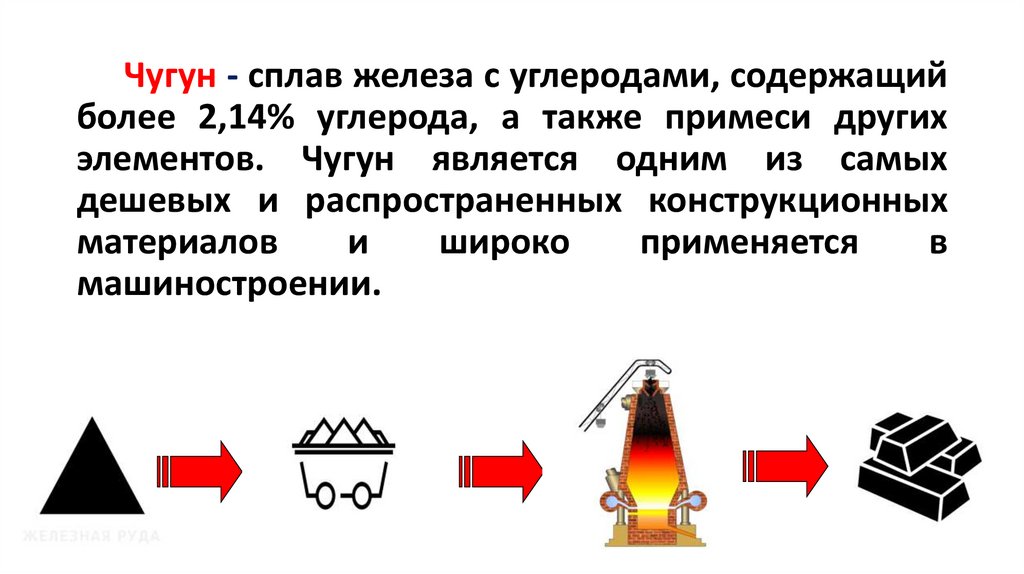

Чугун - сплав железа с углеродами, содержащий
более 2,14% углерода, а также примеси других
элементов. Чугун является одним из самых
дешевых и распространенных конструкционных
материалов
и
широко
применяется
в
машиностроении.

7.

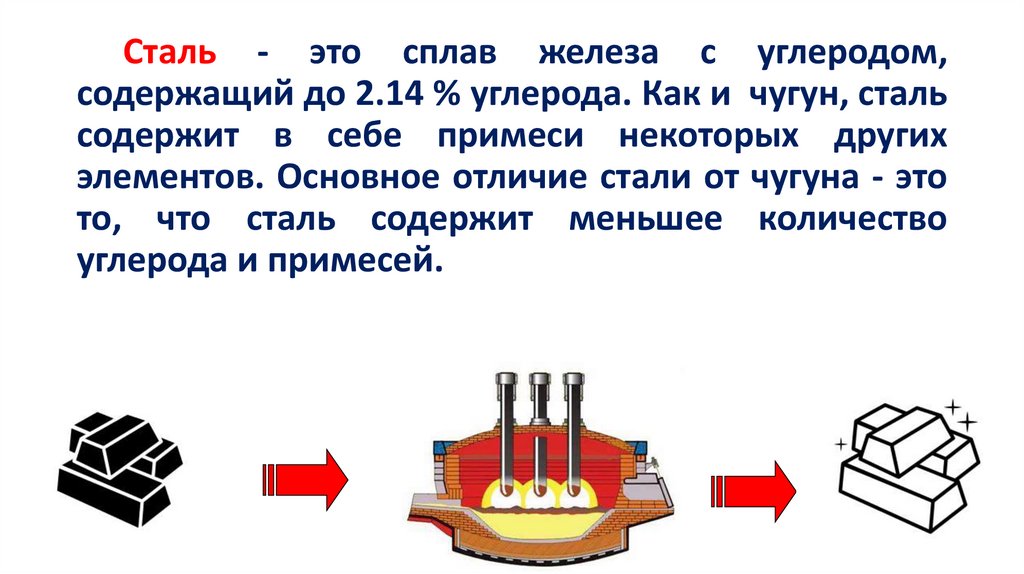

Сталь - это сплав железа с углеродом,
содержащий до 2.14 % углерода. Как и чугун, сталь
содержит в себе примеси некоторых других
элементов. Основное отличие стали от чугуна - это
то, что сталь содержит меньшее количество
углерода и примесей.

8.

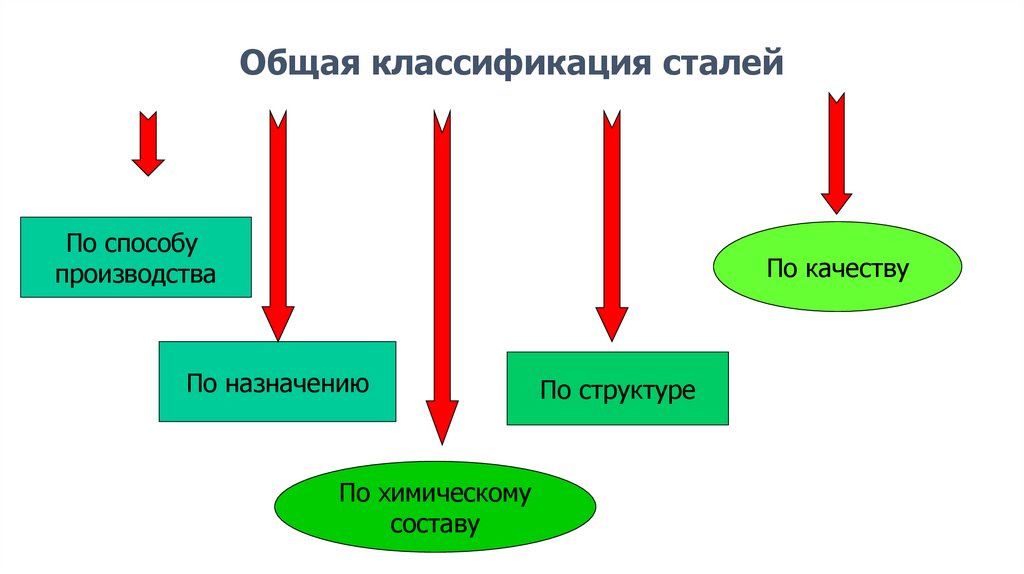

Общая классификация сталей
По способу
производства
По качеству
По назначению
По химическому
составу
По структуре

9.

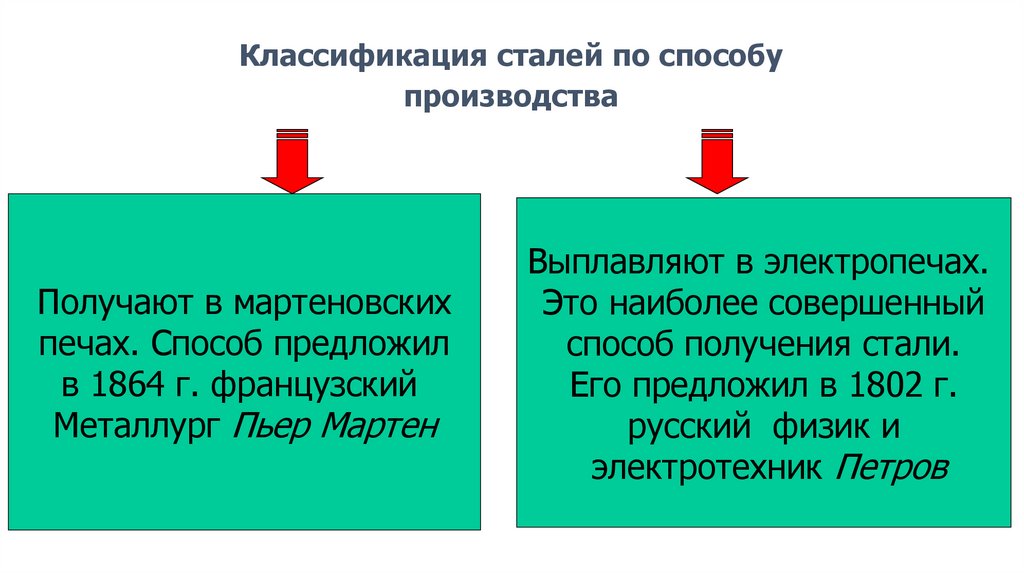

Классификация сталей по способу
производства
Получают в мартеновских
печах. Способ предложил
в 1864 г. французский
Металлург Пьер Мартен
Выплавляют в электропечах.
Это наиболее совершенный
способ получения стали.
Его предложил в 1802 г.
русский физик и
электротехник Петров

10.

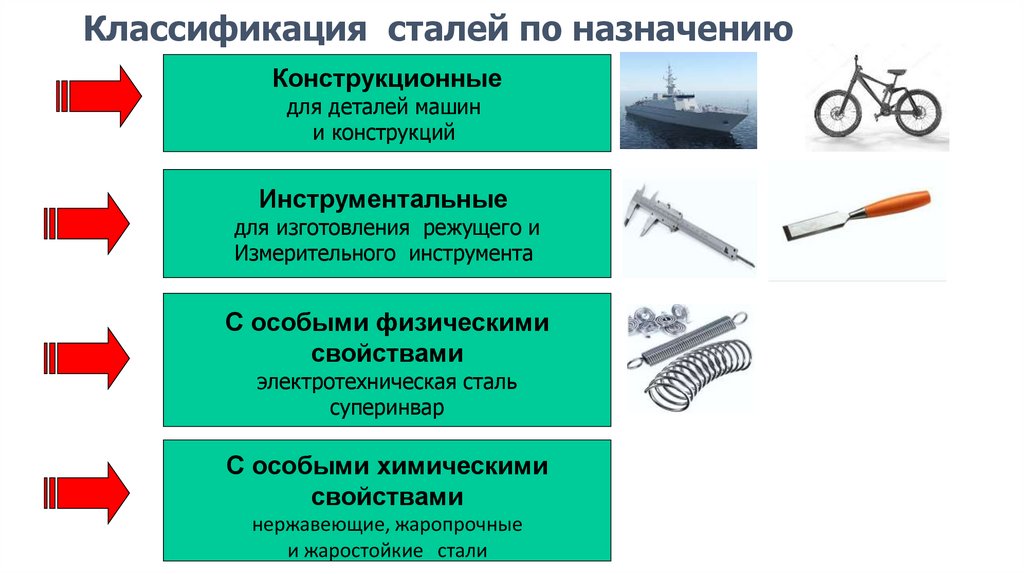

Классификация сталей по назначению
Конструкционные
для деталей машин
и конструкций
Инструментальные
для изготовления режущего и
Измерительного инструмента
С особыми физическими
свойствами
электротехническая сталь
суперинвар
С особыми химическими
свойствами
нержавеющие, жаропрочные
и жаростойкие стали

11.

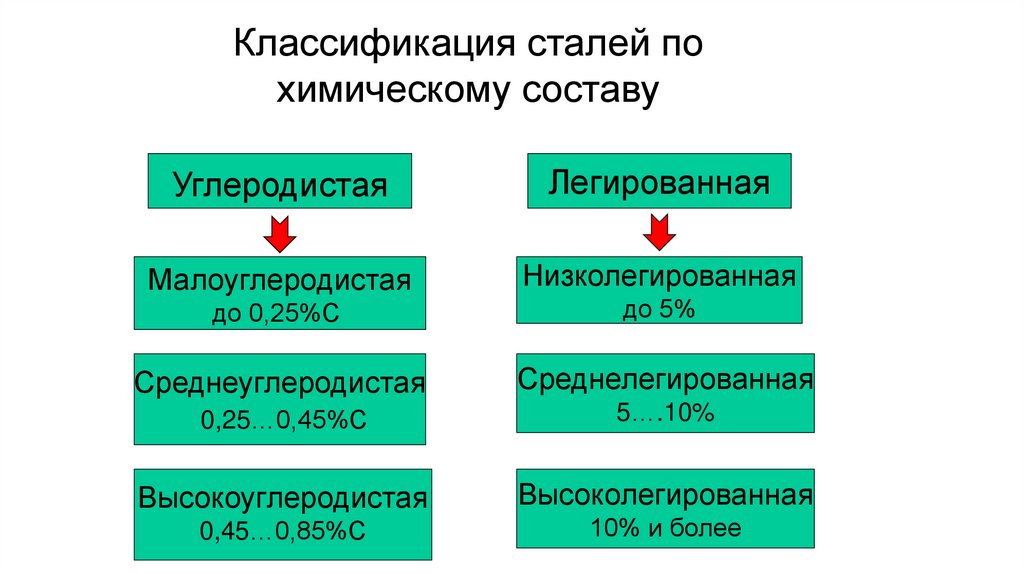

Классификация сталей по
химическому составу
Углеродистая
Легированная
Малоуглеродистая
Низколегированная
до 0,25%С
до 5%
Среднеуглеродистая
Среднелегированная
0,25…0,45%С
5….10%
Высокоуглеродистая
Высоколегированная
0,45…0,85%С
10% и более

12.

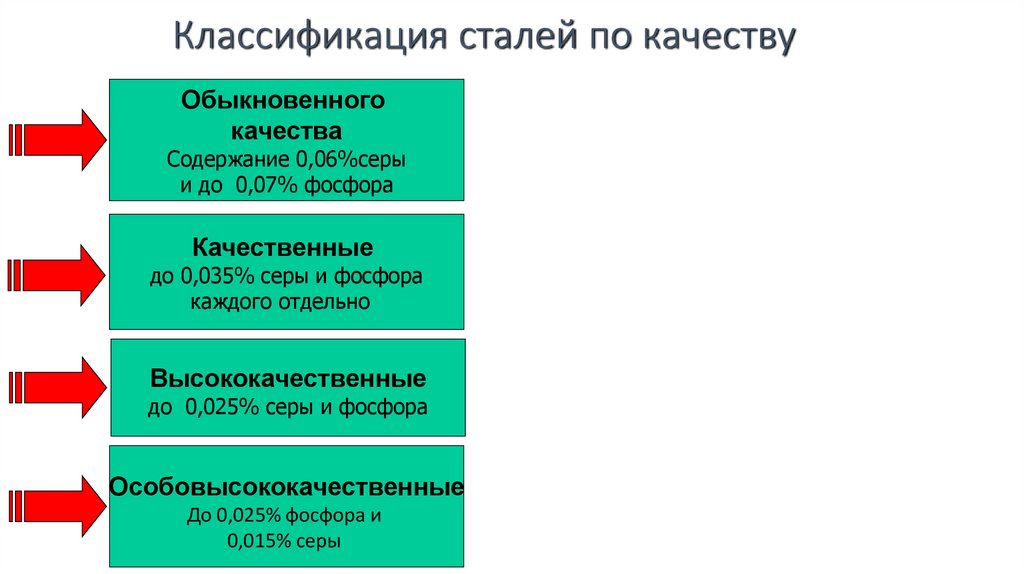

Классификация сталей по качеству
Обыкновенного
качества
Содержание 0,06%серы
и до 0,07% фосфора
Качественные
до 0,035% серы и фосфора
каждого отдельно
Высококачественные
до 0,025% серы и фосфора
Особовысококачественные
До 0,025% фосфора и
0,015% серы

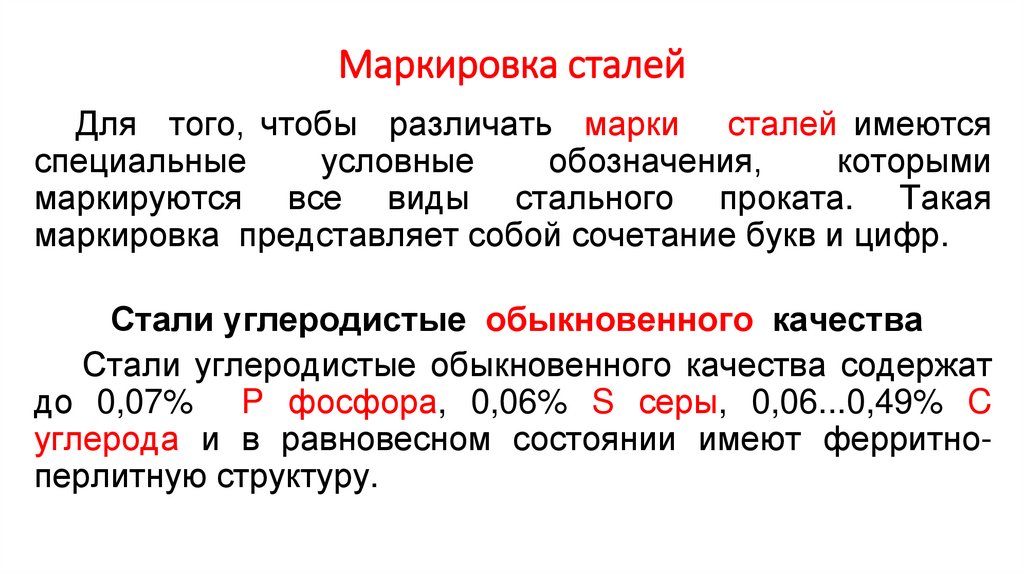

13. Маркировка сталей

Для того, чтобы различать марки сталей имеются
специальные
условные
обозначения,
которыми
маркируются все виды стального проката. Такая
маркировка представляет собой сочетание букв и цифр.
Стали углеродистые обыкновенного качества
Стали углеродистые обыкновенного качества содержат
до 0,07% P фосфора, 0,06% S серы, 0,06...0,49% C
углерода и в равновесном состоянии имеют ферритноперлитную структуру.

14.

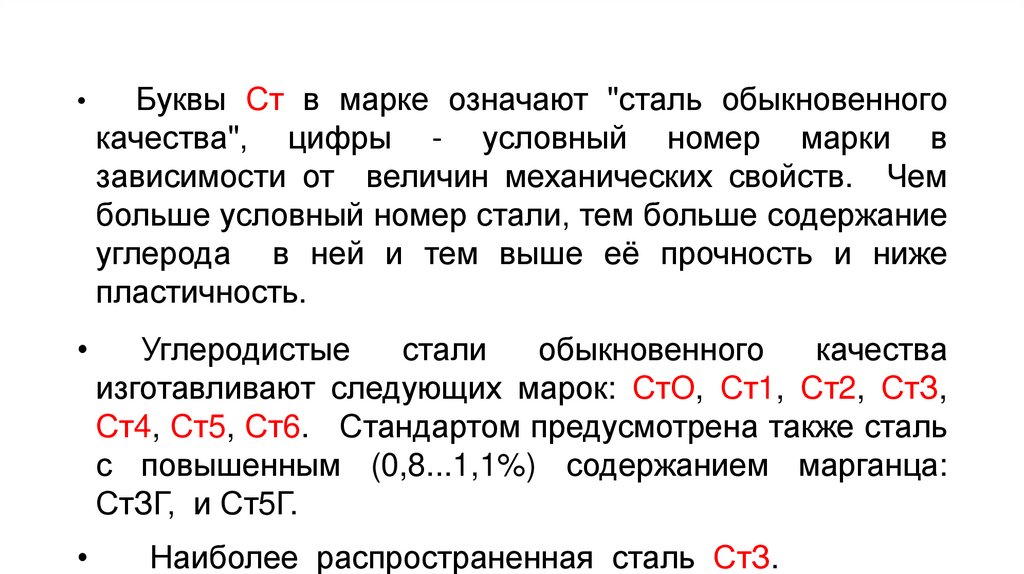

Буквы Ст в марке означают "сталь обыкновенного
качества", цифры - условный номер марки в
зависимости от величин механических свойств. Чем
больше условный номер стали, тем больше содержание
углерода в ней и тем выше её прочность и ниже
пластичность.
Углеродистые
стали
обыкновенного
качества
изготавливают следующих марок: СтО, Ст1, Ст2, СтЗ,
Ст4, Ст5, Ст6. Стандартом предусмотрена также сталь
с повышенным (0,8...1,1%) содержанием марганца:
СтЗГ, и Ст5Г.
Наиболее распространенная сталь СтЗ.

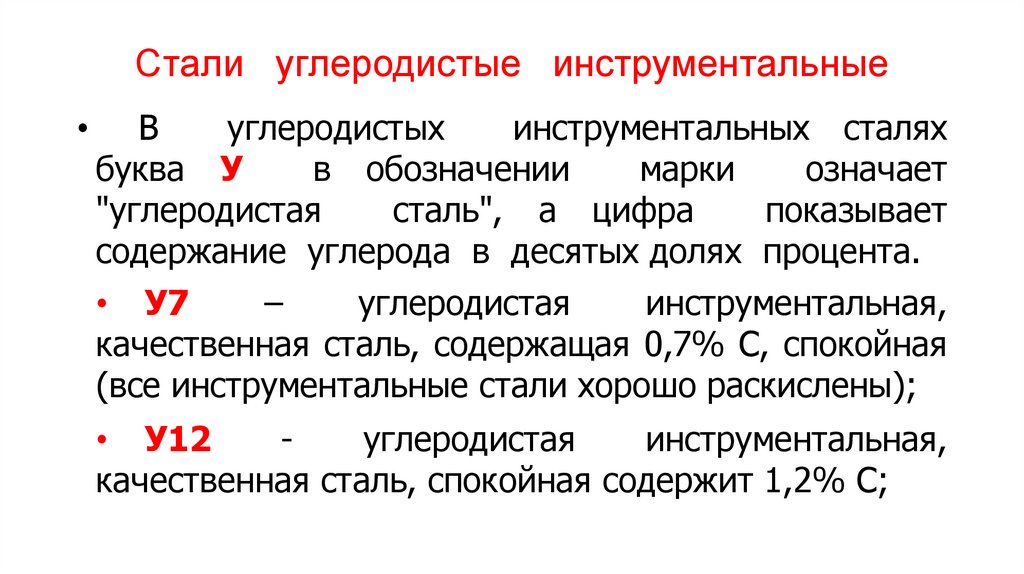

15. Стали углеродистые инструментальные

В
углеродистых
инструментальных сталях
буква У
в обозначении
марки
означает
"углеродистая
сталь", а цифра
показывает
содержание углерода в десятых долях процента.
• У7
–
углеродистая
инструментальная,
качественная сталь, содержащая 0,7% С, спокойная
(все инструментальные стали хорошо раскислены);
• У12
углеродистая
инструментальная,
качественная сталь, спокойная содержит 1,2% С;

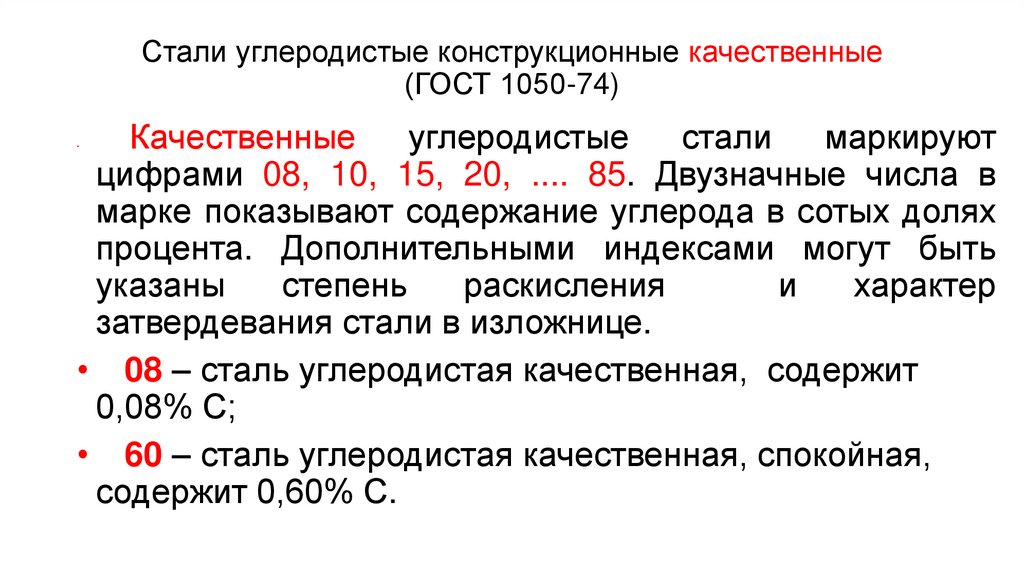

16. Стали углеродистые конструкционные качественные (ГОСТ 1050-74)

Качественные
углеродистые
стали
маркируют
цифрами 08, 10, 15, 20, .... 85. Двузначные числа в
марке показывают содержание углерода в сотых долях
процента. Дополнительными индексами могут быть
указаны
степень
раскисления
и
характер
затвердевания стали в изложнице.
• 08 – сталь углеродистая качественная, содержит
0,08% С;
• 60 – сталь углеродистая качественная, спокойная,
содержит 0,60% С.

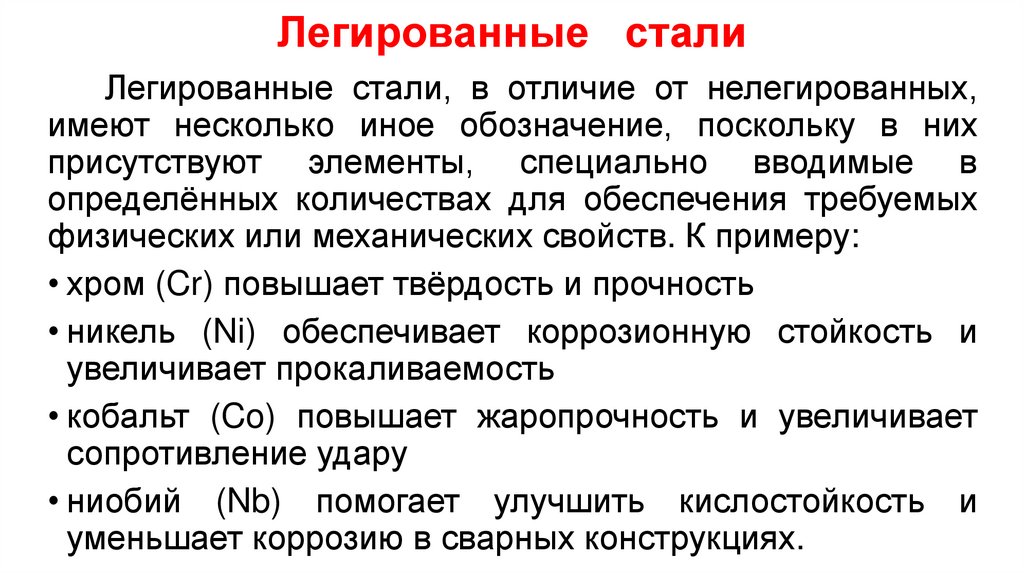

17. Легированные стали

Легированные стали, в отличие от нелегированных,
имеют несколько иное обозначение, поскольку в них
присутствуют элементы, специально вводимые в
определённых количествах для обеспечения требуемых
физических или механических свойств. К примеру:
• хром (Cr) повышает твёрдость и прочность
• никель (Ni) обеспечивает коррозионную стойкость и
увеличивает прокаливаемость
• кобальт (Co) повышает жаропрочность и увеличивает
сопротивление удару
• ниобий (Nb) помогает улучшить кислостойкость и
уменьшает коррозию в сварных конструкциях.

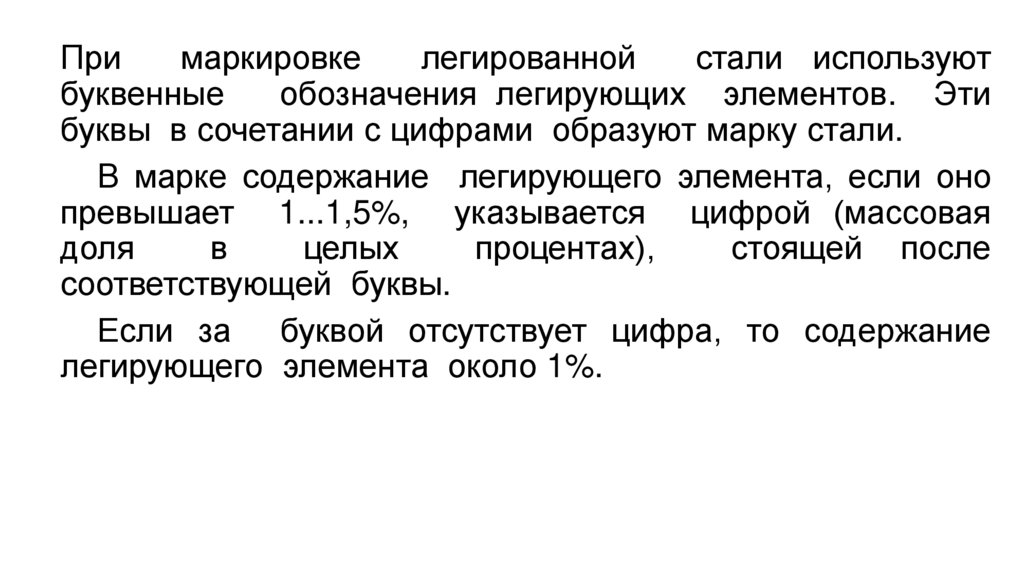

18.

При
маркировке
легированной
стали используют
буквенные
обозначения легирующих элементов. Эти
буквы в сочетании с цифрами образуют марку стали.
В марке содержание легирующего элемента, если оно
превышает 1...1,5%, указывается цифрой (массовая
доля
в
целых
процентах),
стоящей после
соответствующей буквы.
Если за буквой отсутствует цифра, то содержание
легирующего элемента около 1%.

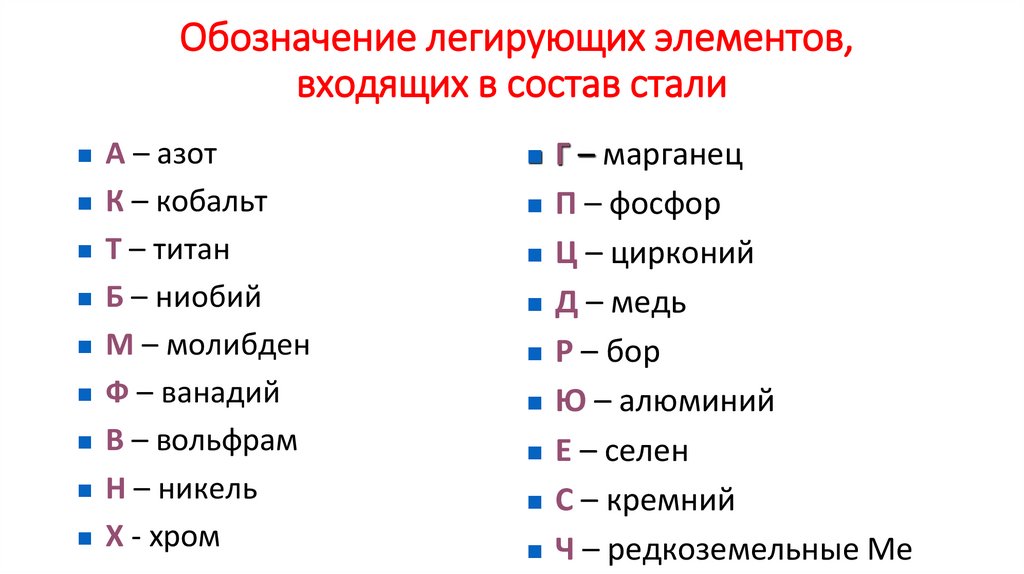

19. Обозначение легирующих элементов, входящих в состав стали

А – азот
Г – марганец
К – кобальт
П – фосфор
Т – титан
Ц – цирконий
Б – ниобий
Д – медь
М – молибден
Р – бор
Ф – ванадий
Ю – алюминий
В – вольфрам
Е – селен
Н – никель
Х - хром
С – кремний
Ч – редкоземельные Ме

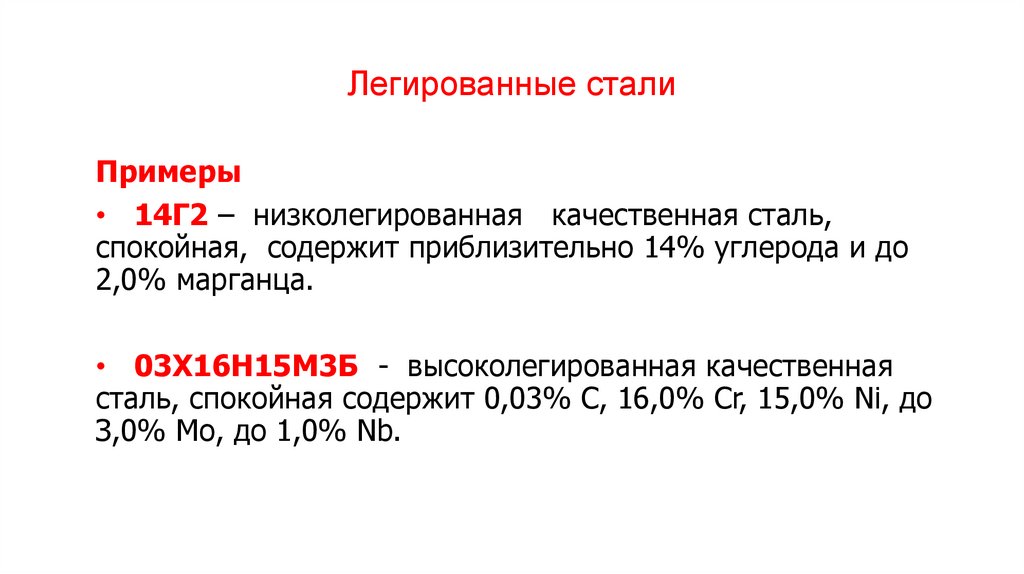

20. Легированные стали

Примеры
• 14Г2 – низколегированная качественная сталь,
спокойная, содержит приблизительно 14% углерода и до
2,0% марганца.
• 03Х16Н15М3Б - высоколегированная качественная
сталь, спокойная содержит 0,03% C, 16,0% Cr, 15,0% Ni, до
З,0% Мо, до 1,0% Nb.

21.

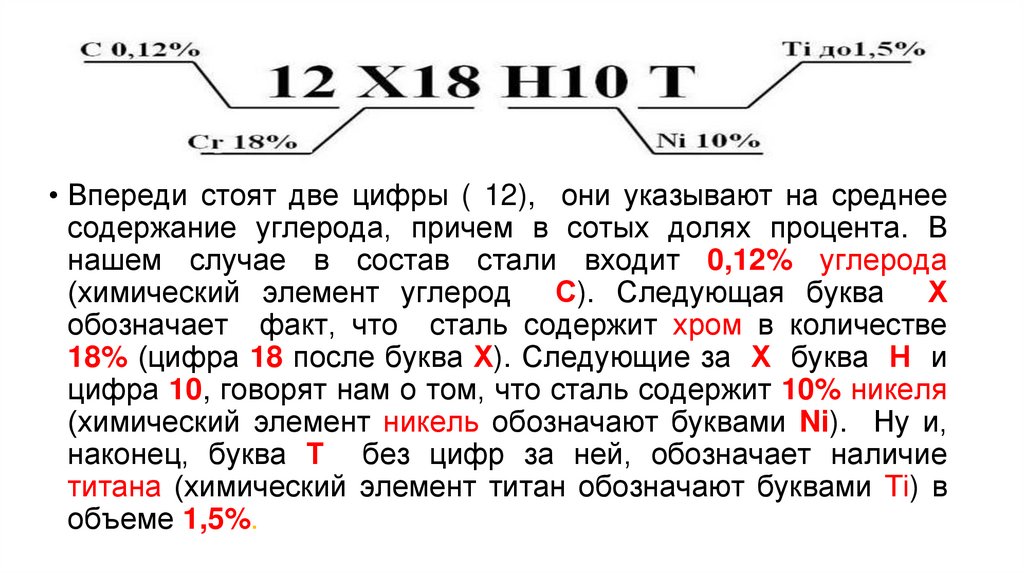

• Впереди стоят две цифры ( 12), они указывают на среднее
содержание углерода, причем в сотых долях процента. В
нашем случае в состав стали входит 0,12% углерода
(химический элемент углерод С). Следующая буква Х
обозначает факт, что сталь содержит хром в количестве
18% (цифра 18 после буква Х). Следующие за Х буква Н и
цифра 10, говорят нам о том, что сталь содержит 10% никеля
(химический элемент никель обозначают буквами Ni). Ну и,
наконец, буква Т без цифр за ней, обозначает наличие
титана (химический элемент титан обозначают буквами Тi) в
объеме 1,5%.

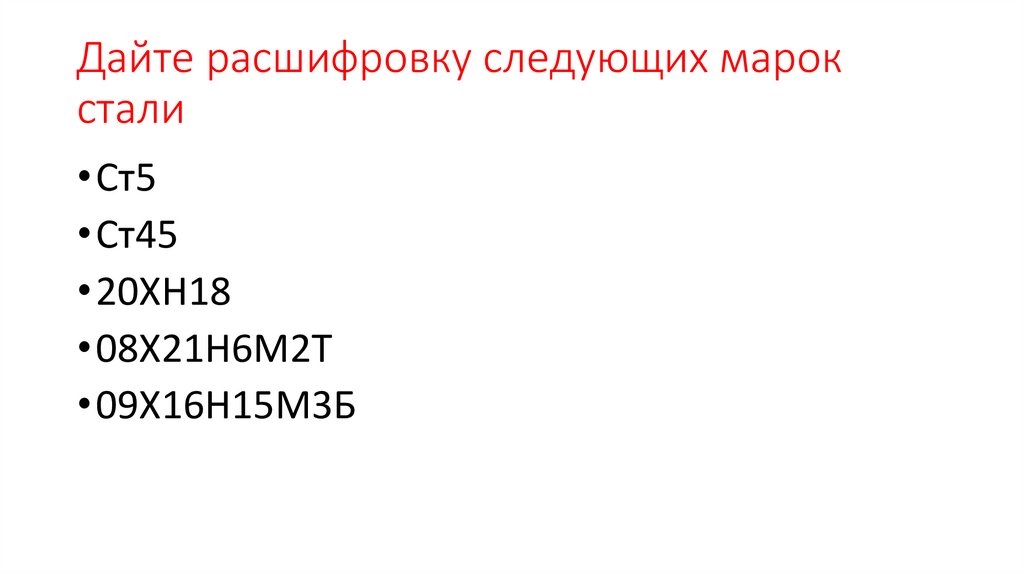

22. Дайте расшифровку следующих марок стали

• Ст5
• Ст45
• 20ХН18
• 08Х21Н6М2Т
• 09Х16Н15М3Б
